IoTプラットフォーム「SORACOM」 とLTE Cat.1について

June. 18, 2026 SORACOM UG 九州#17 のセッションスライド

Transcript

1. IoTプラットフォーム「SORACOM」 とLTE Cat.1について June. 18, 2026 SORACOM UG 九州#17 株式会社ソラコム ソリューションアーキテクト 井出 尭夫 (takao)
2. 井出 尭夫 Takao IDE ソリューションアーキテクト 株式会社ソラコム 国内重工メーカーでロケット開発 →同 本社部門でIoTプラットフォーム企画開発 →2022.9 ソラコム join 得意領域： IoT デバイス周辺 PLC・産業ネットワーク ラーメン About me
3. About me
4. 運営も参加者も みんな、ありがとう！！ みんなで作るのが「コミュニティ」感謝のポストをぜひ!! #SORACOM
5. ソラコムのビジョンとミッション Making Things Happen for a world that works together 私たちがつくるのは、共鳴し合う世界です。 モノや人がつながり、それぞれの価値が増幅しあい 想像を超える未来が次々と生まれていく。 通信、クラウド、AIといったテクノロジーを だれもが使えるようにして、 志を共にするパートナーたちと共に世界をよくする イノベーションへとつなげる。 IoTと、その先へ。 株式会社ソラコム / SORACOM, INC. 代表取締役社長 玉川 憲 拠点 日本、英国、米国 事業概要 AI / IoT プラットフォームサービスの提供 証券コード 147A (東京証券取引所 グロース市場) コーポレートサイト soracom.com

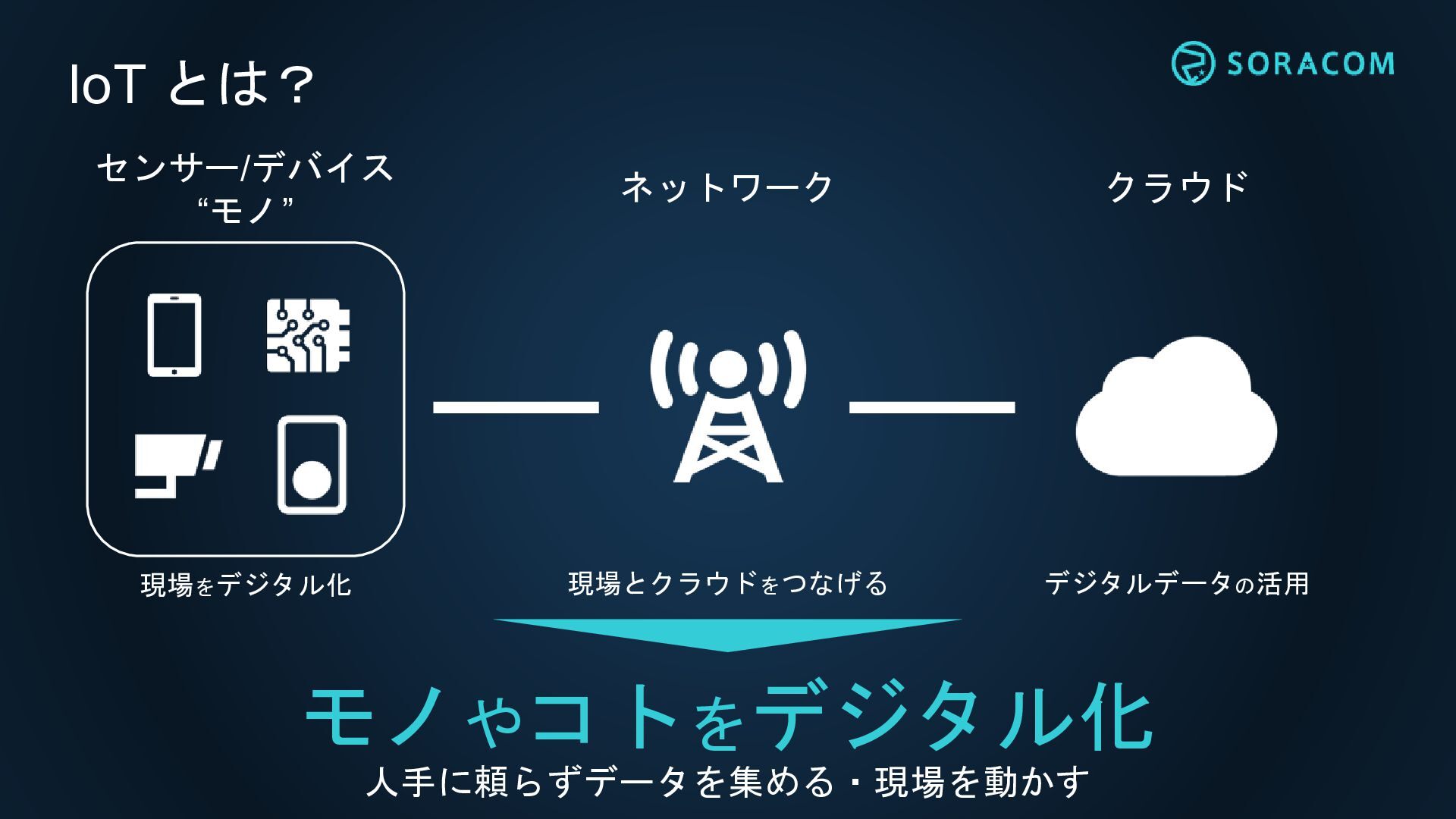

6. クラウド センサー/デバイス “モノ” ネットワーク 現場をデジタル化 現場とクラウドをつなげる デジタルデータの活用 モノやコトをデジタル化 人手に頼らずデータを集める・現場を動かす IoT とは？

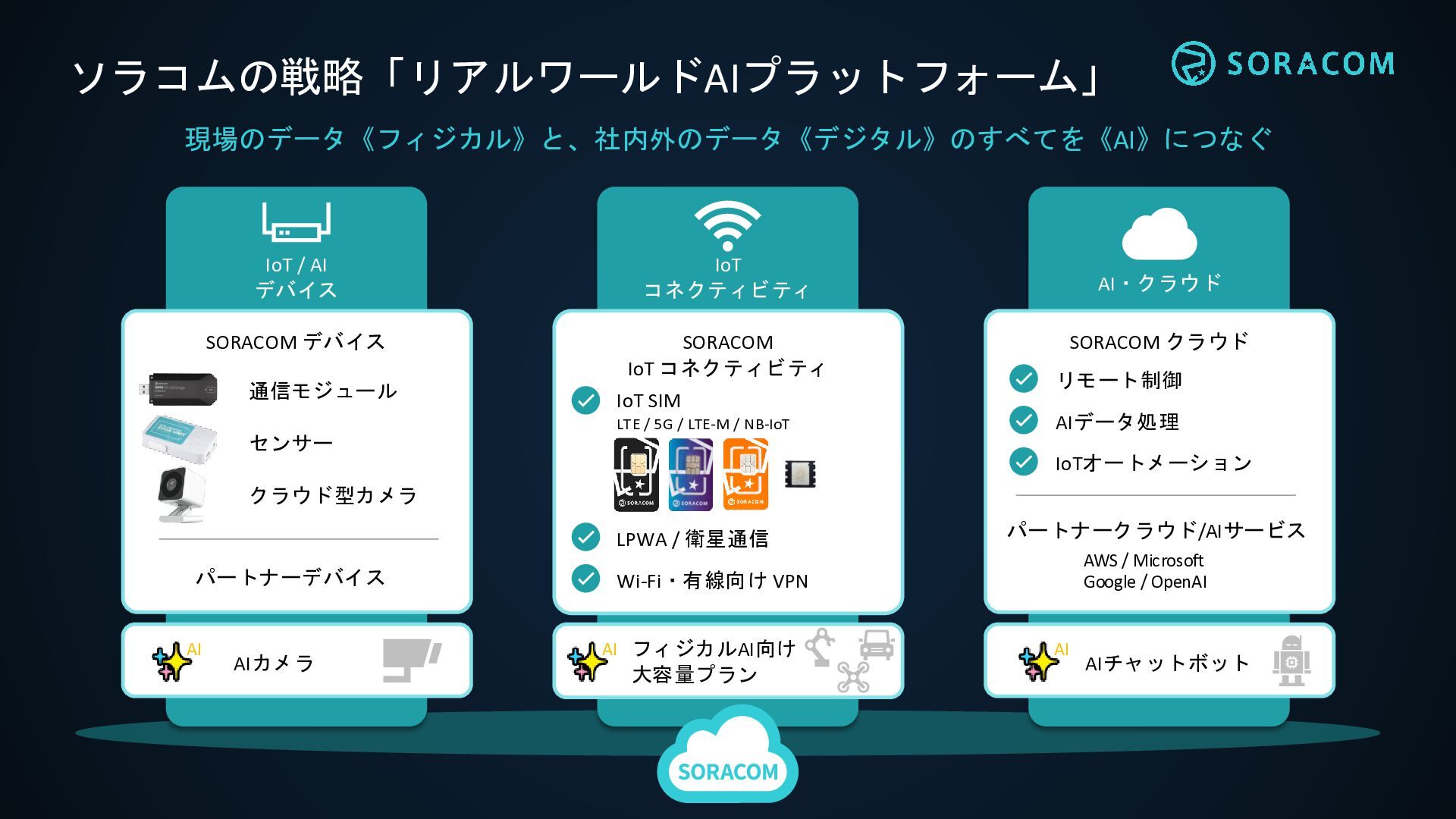

7. ソラコムの戦略「リアルワールドAIプラットフォーム」 IoT / AI デバイス AI・クラウド SORACOM デバイス 通信モジュール センサー クラウド型カメラ SORACOM IoT コネクティビティ IoT SIM LTE / 5G / LTE-M / NB-IoT LPWA / 衛星通信 Wi-Fi・有線向け VPN 現場のデータ《フィジカル》と、社内外のデータ《デジタル》のすべてを《AI》につなぐ パートナーデバイス AIカメラ IoT コネクティビティ AI フィジカルAI向け 大容量プラン AI SORACOM クラウド リモート制御 AIデータ処理 IoTオートメーション パートナークラウド/AIサービス AWS / Microsoft Google / OpenAI AIチャットボット AI
8. でも…？ こういう仕組みって お金や、 時間や、 技術が 必要なのでは？

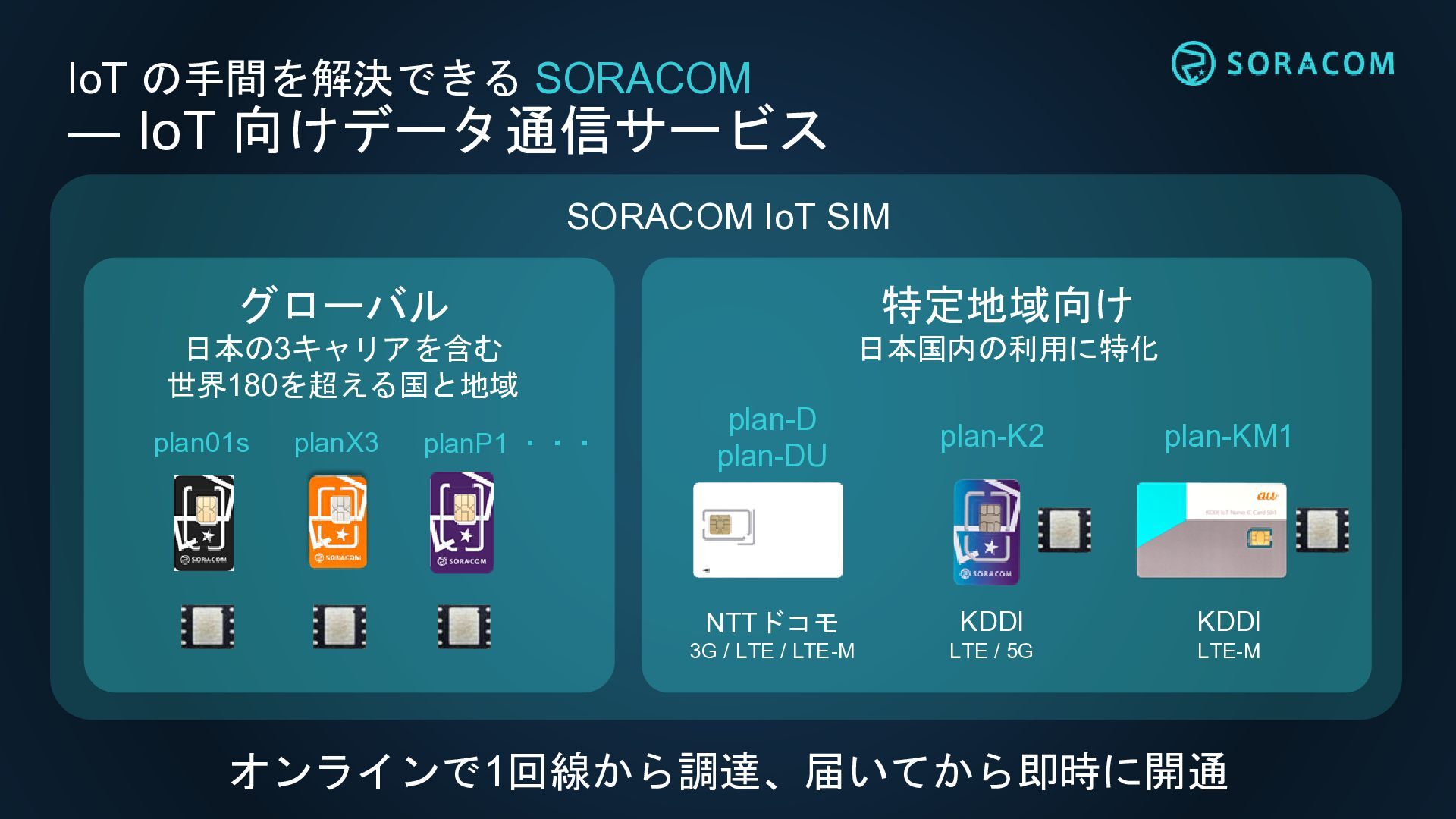

9. IoT の手間を解決できる SORACOM ― IoT 向けデータ通信サービス 特定地域向け 日本国内の利用に特化 plan-D plan-DU plan-K2 SORACOM IoT SIM NTTドコモ 3G / LTE / LTE-M plan-KM1 KDDI LTE / 5G KDDI LTE-M グローバル 日本の3キャリアを含む 世界180を超える国と地域 plan01s planX3 planP1 ・・・ オンラインで1回線から調達、届いてから即時に開通

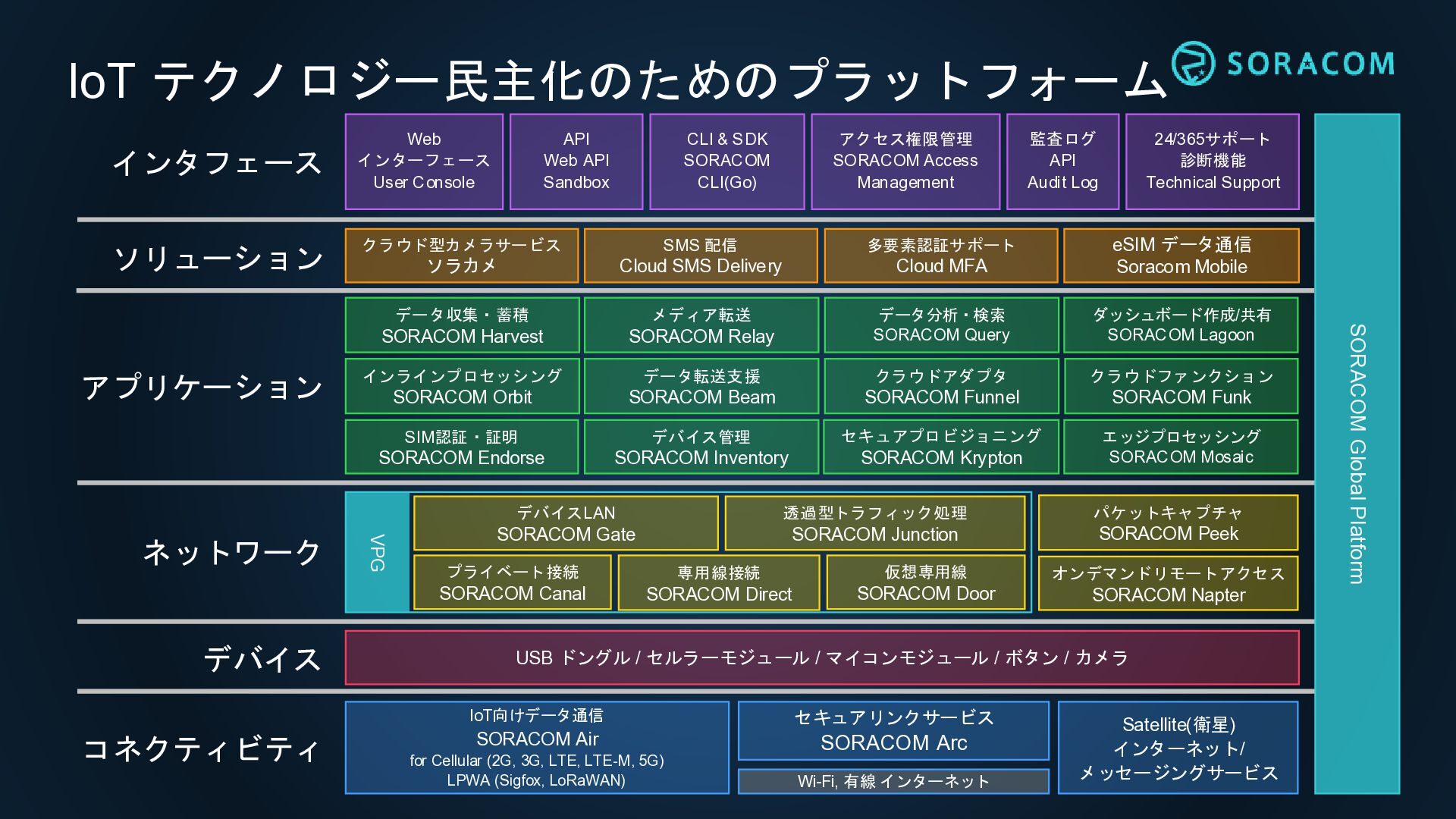

10. IoT テクノロジー民主化のためのプラットフォーム CLI & SDK SORACOM CLI(Go) Web インターフェース User Console データ転送支援 SORACOM Beam クラウドアダプタ SORACOM Funnel データ収集・蓄積 SORACOM Harvest プライベート接続 SORACOM Canal IoT向けデータ通信 SORACOM Air for Cellular (2G, 3G, LTE, LTE-M, 5G) LPWA (Sigfox, LoRaWAN) 専用線接続 SORACOM Direct 仮想専用線 SORACOM Door API Web API Sandbox コネクティビティ ネットワーク インタフェース SIM認証・証明 SORACOM Endorse デバイス管理 SORACOM Inventory 透過型トラフィック処理 SORACOM Junction データ分析・検索 SORACOM Query セキュアプロビジョニング SORACOM Krypton アクセス権限管理 SORACOM Access Management アプリケーション デバイスLAN SORACOM Gate 24/365サポート 診断機能 Technical Support USB ドングル / セルラーモジュール / マイコンモジュール / ボタン / カメラ デバイス オンデマンドリモートアクセス SORACOM Napter クラウドファンクション SORACOM Funk ダッシュボード作成/共有 SORACOM Lagoon パケットキャプチャ SORACOM Peek インラインプロセッシング SORACOM Orbit VPG 監査ログ API Audit Log Wi-Fi, 有線 インターネット セキュアリンクサービス SORACOM Arc Satellite(衛星) インターネット/ メッセージングサービス メディア転送 SORACOM Relay ソリューション クラウド型カメラサービス ソラカメ SMS 配信 Cloud SMS Delivery 多要素認証サポート Cloud MFA SORACOM Global Platform エッジプロセッシング SORACOM Mosaic eSIM データ通信 Soracom Mobile

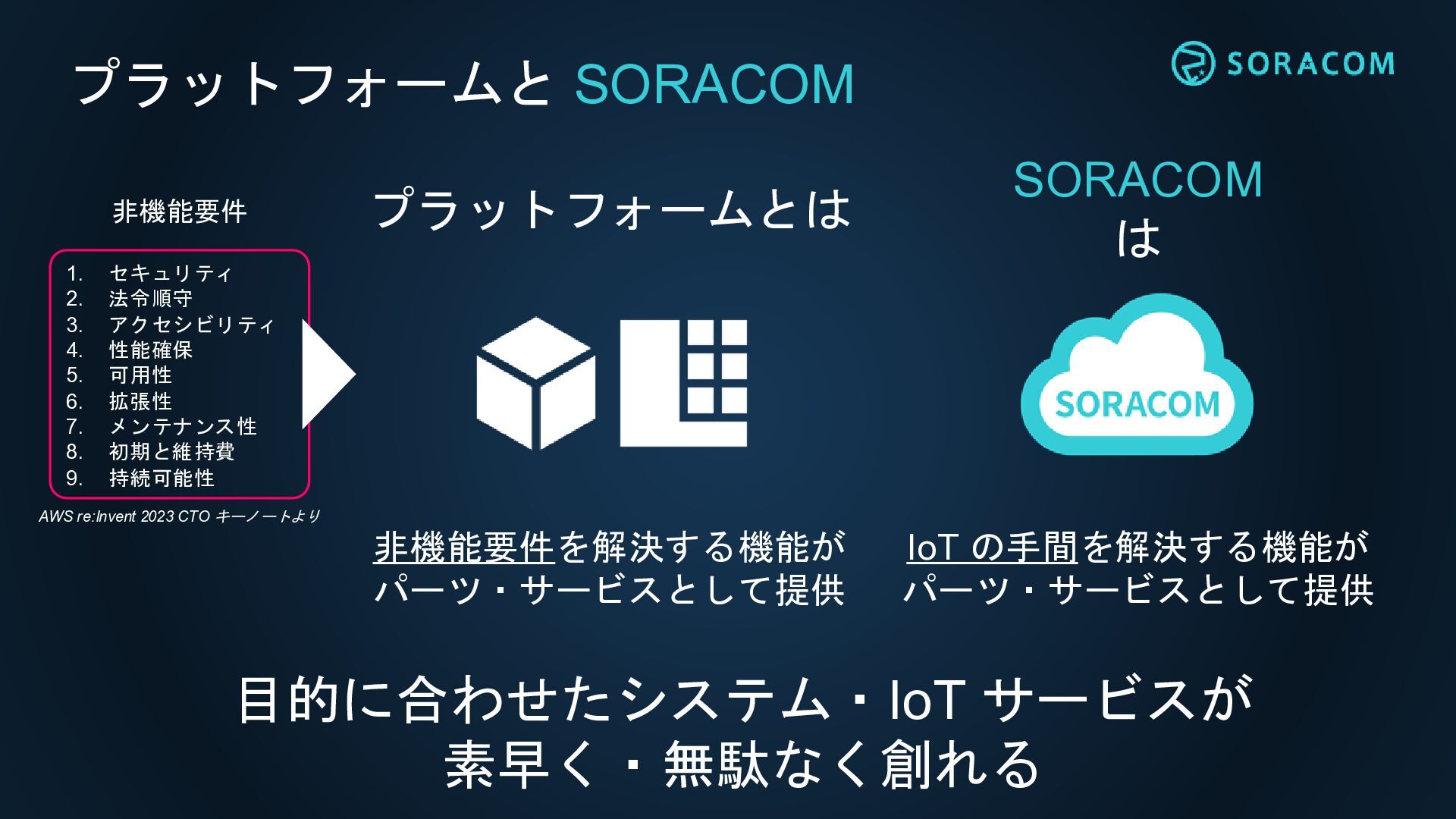

11. プラットフォームと SORACOM プラットフォームとは 非機能要件を解決する機能が パーツ・サービスとして提供 SORACOM は IoT の手間を解決する機能が パーツ・サービスとして提供 目的に合わせたシステム・IoT サービスが 素早く・無駄なく創れる 1. セキュリティ 2. 法令順守 3. アクセシビリティ 4. 性能確保 5. 可用性 6. 拡張性 7. メンテナンス性 8. 初期と維持費 9. 持続可能性 非機能要件 AWS re:Invent 2023 CTO キーノートより

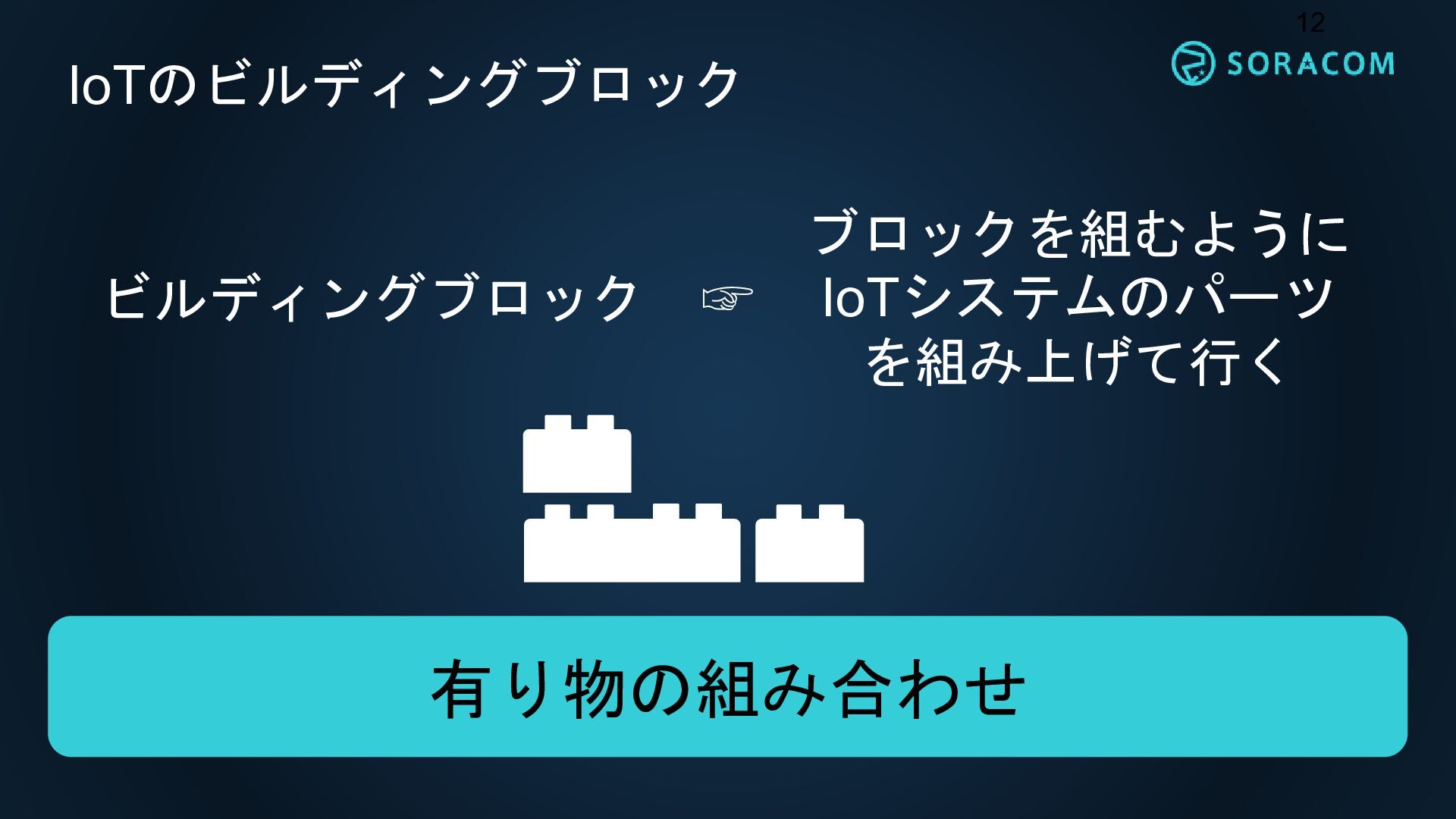

12. IoTのビルディングブロック 12 有り物の組み合わせ ビルディングブロック ☞ ブロックを組むように IoTシステムのパーツ を組み上げて行く
13. https://www.youtube.com/watch?v=QBXAhM5PhTE
14. 株式会社MIXI 小さなお子さまをもつ親御さんのため に、子供が携帯しやすい「みてね」の 子ども向けGPSを開発。 高精度な位置情報とAI学習で自動で出 発・到着をお知らせ。お子さまの1日の 歩数や移動履歴も。 利用したSORACOMサービス： SORACOM Air, SORACOM Beam 協力パートナー：JENESIS株式会社 導入事例 サービス

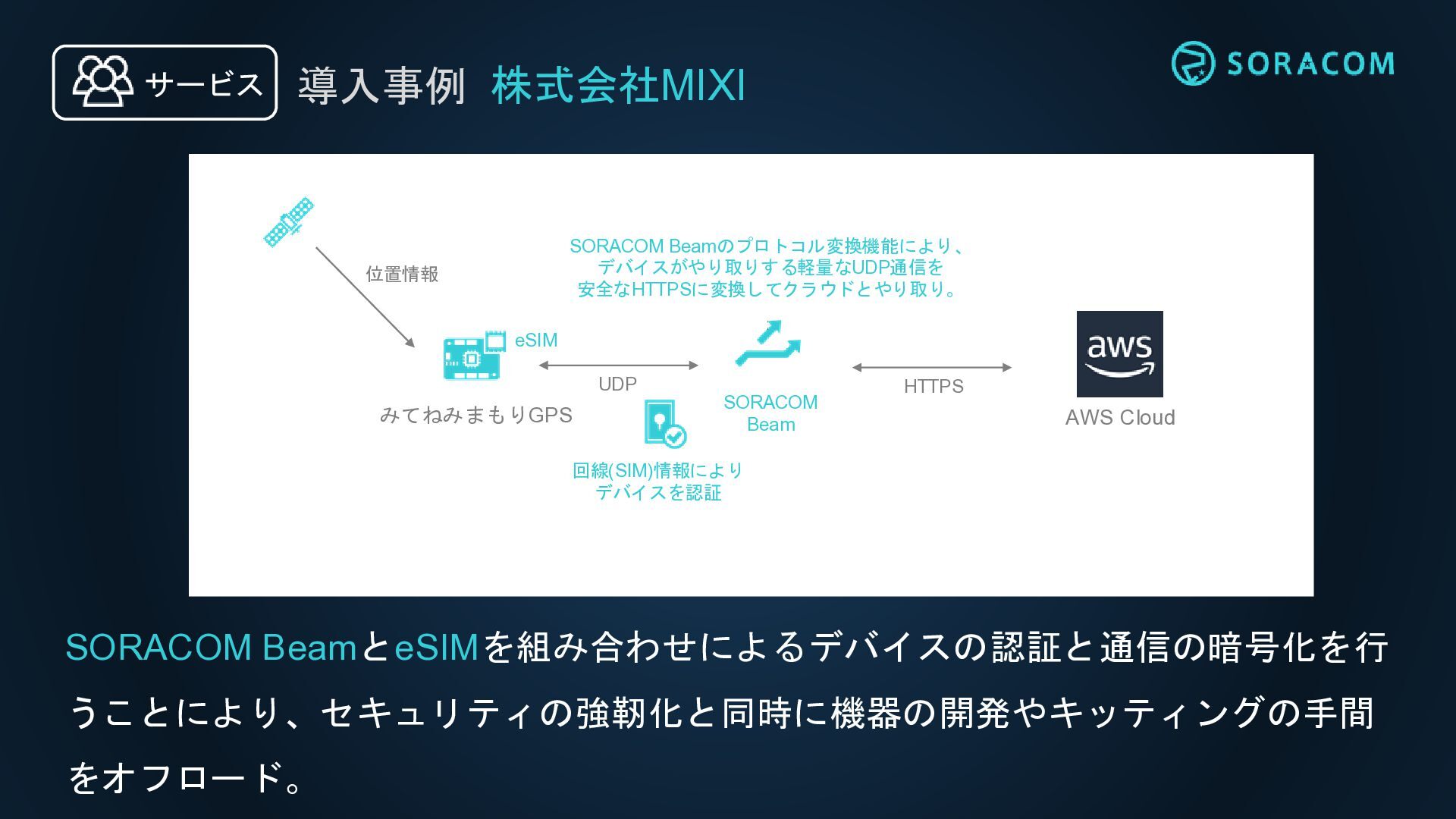

15. 株式会社MIXI 導入事例 SORACOM BeamとeSIMを組み合わせによるデバイスの認証と通信の暗号化を行 うことにより、セキュリティの強靭化と同時に機器の開発やキッティングの手間 をオフロード。 位置情報 SORACOM Beam UDP HTTPS みてねみまもりGPS AWS Cloud eSIM 回線(SIM)情報により デバイスを認証 SORACOM Beamのプロトコル変換機能により、 デバイスがやり取りする軽量なUDP通信を 安全なHTTPSに変換してクラウドとやり取り。 サービス

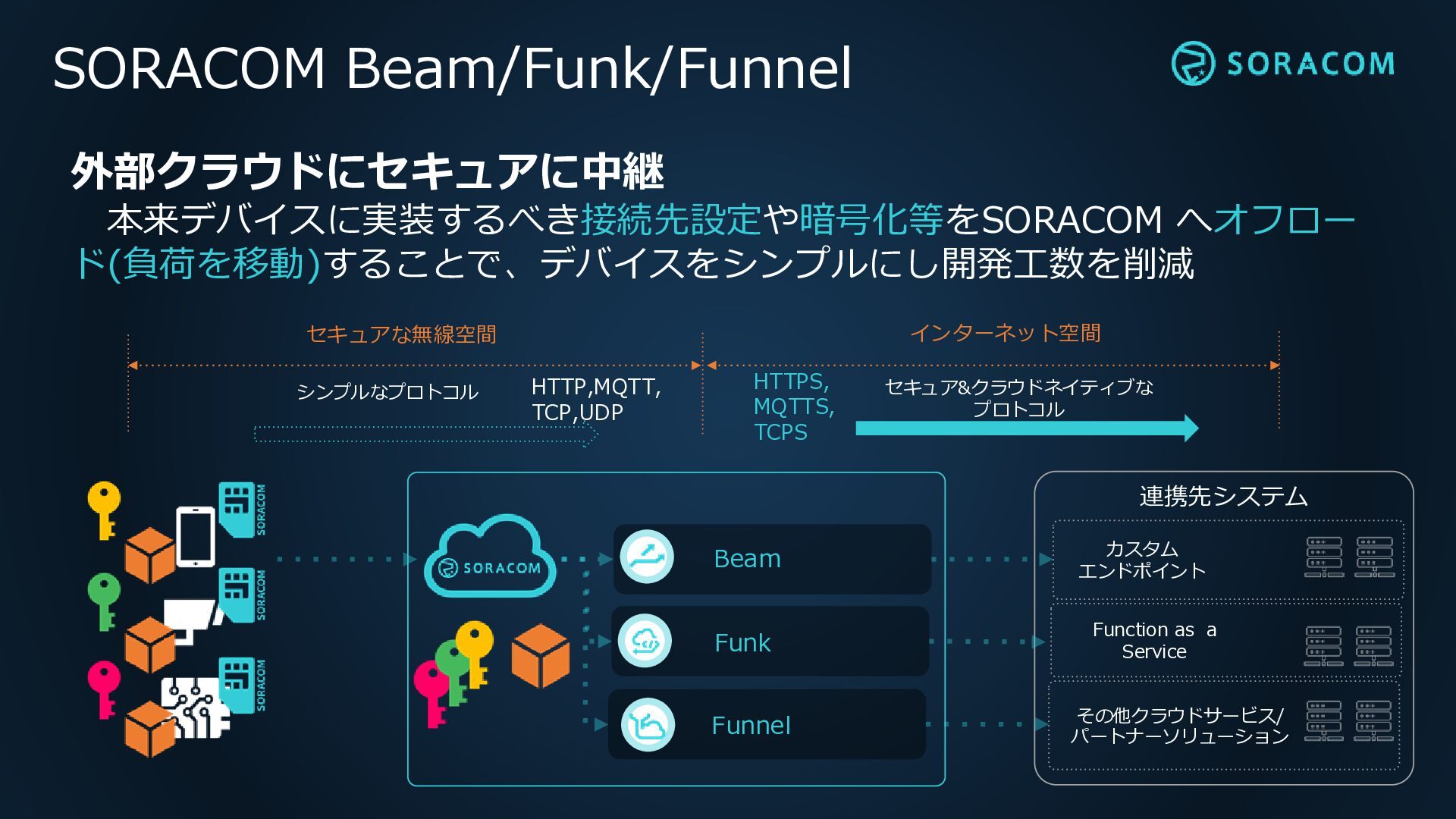

16. 外部クラウドにセキュアに中継 本来デバイスに実装するべき接続先設定や暗号化等をSORACOM へオフロー ド(負荷を移動)することで、デバイスをシンプルにし開発工数を削減 SORACOM Beam/Funk/Funnel HTTP,MQTT, TCP,UDP HTTPS, MQTTS, TCPS セキュア&クラウドネイティブな プロトコル セキュアな無線空間 インターネット空間 シンプルなプロトコル 連携先システム カスタム エンドポイント Funnel Funk Beam Function as a Service その他クラウドサービス/ パートナーソリューション

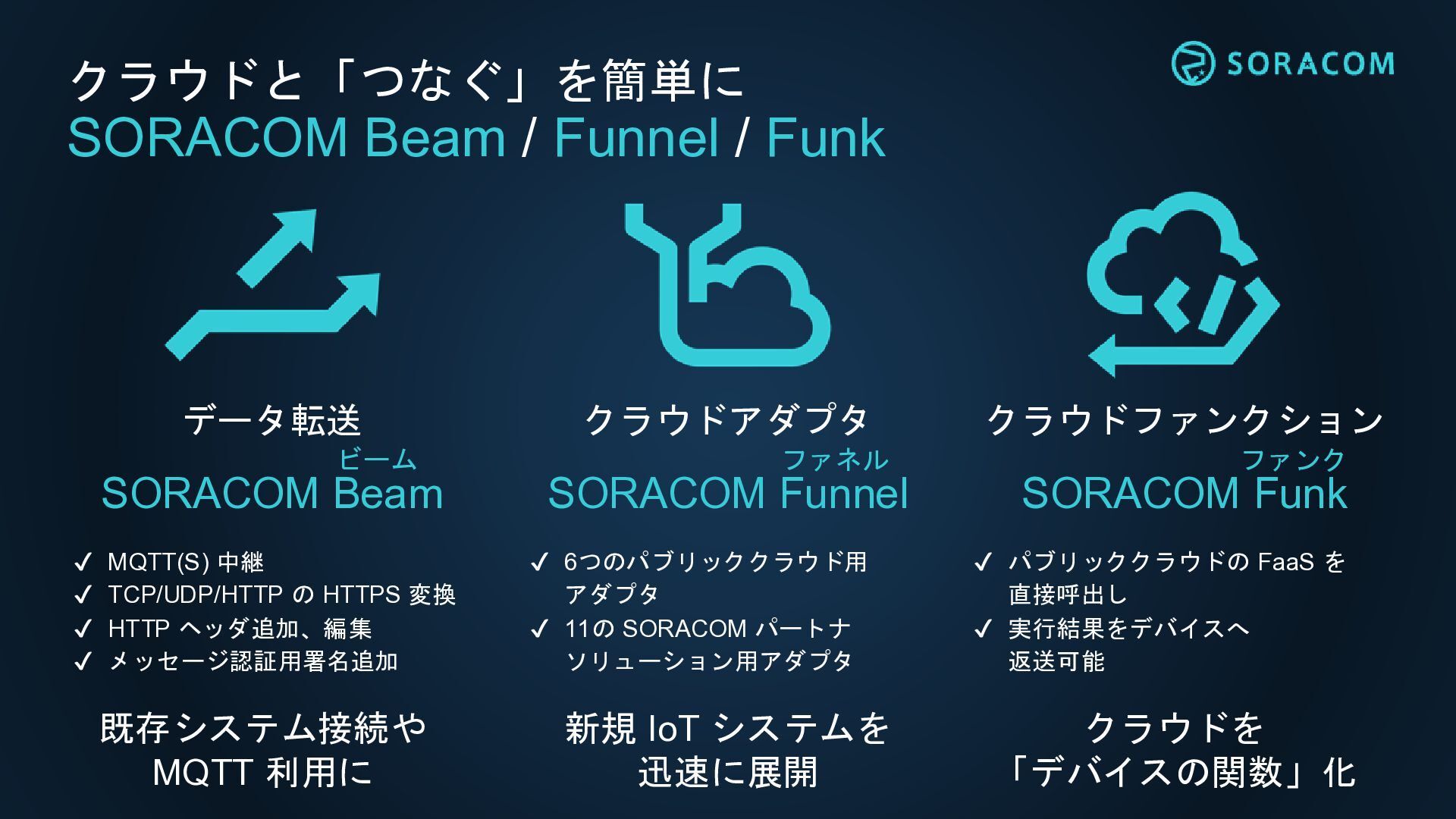

17. クラウドと「つなぐ」を簡単に SORACOM Beam / Funnel / Funk データ転送 SORACOM Beam クラウドアダプタ SORACOM Funnel クラウドファンクション SORACOM Funk ビーム ファネル ファンク ✔ MQTT(S) 中継 ✔ TCP/UDP/HTTP の HTTPS 変換 ✔ HTTP ヘッダ追加、編集 ✔ メッセージ認証用署名追加 ✔ 6つのパブリッククラウド用 アダプタ ✔ 11の SORACOM パートナ ソリューション用アダプタ ✔ パブリッククラウドの FaaS を 直接呼出し ✔ 実行結果をデバイスへ 返送可能 既存システム接続や MQTT 利用に 新規 IoT システムを 迅速に展開 クラウドを 「デバイスの関数」化
18. ところでみなさん、ここまで 何できましたきました？

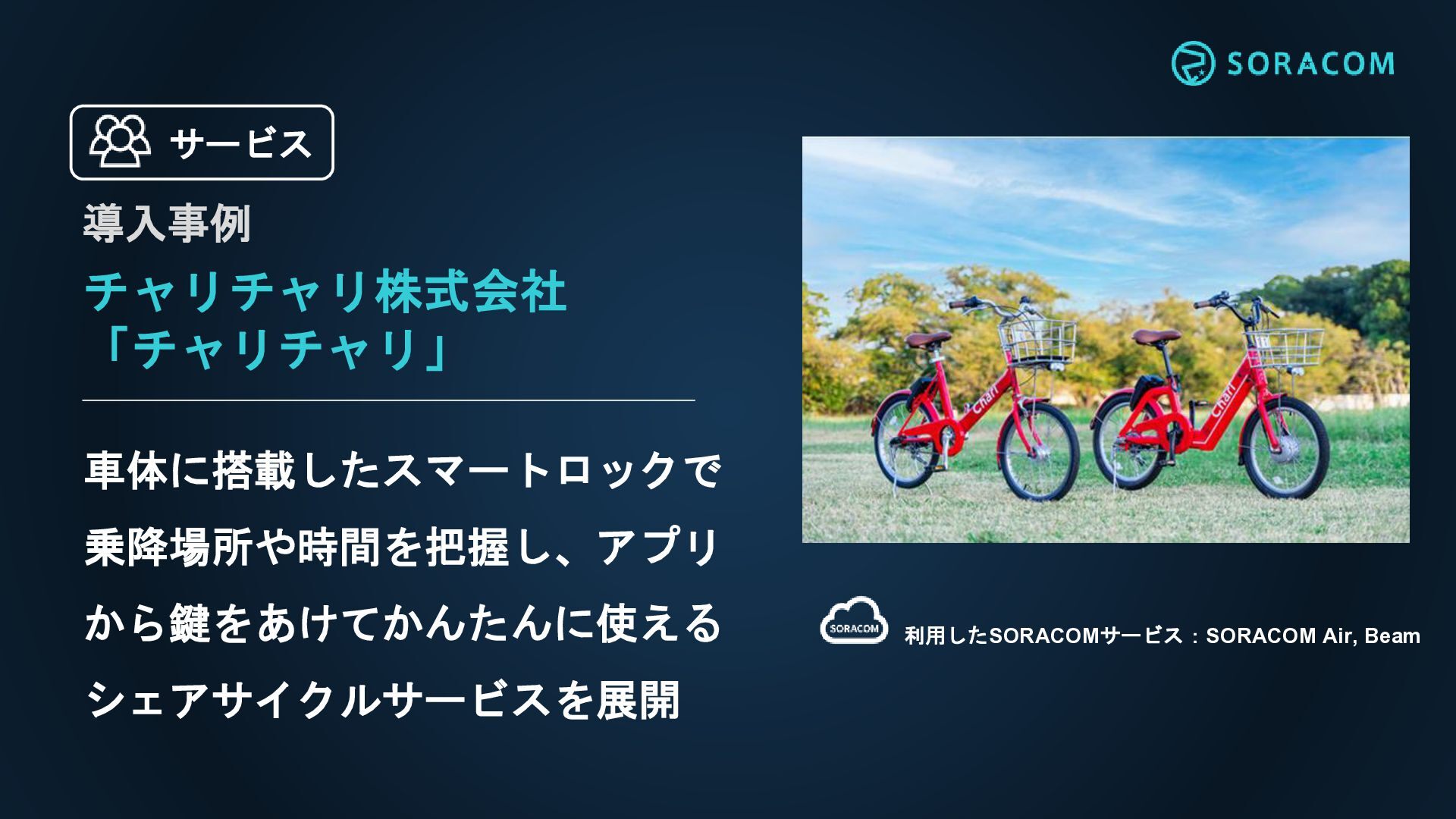

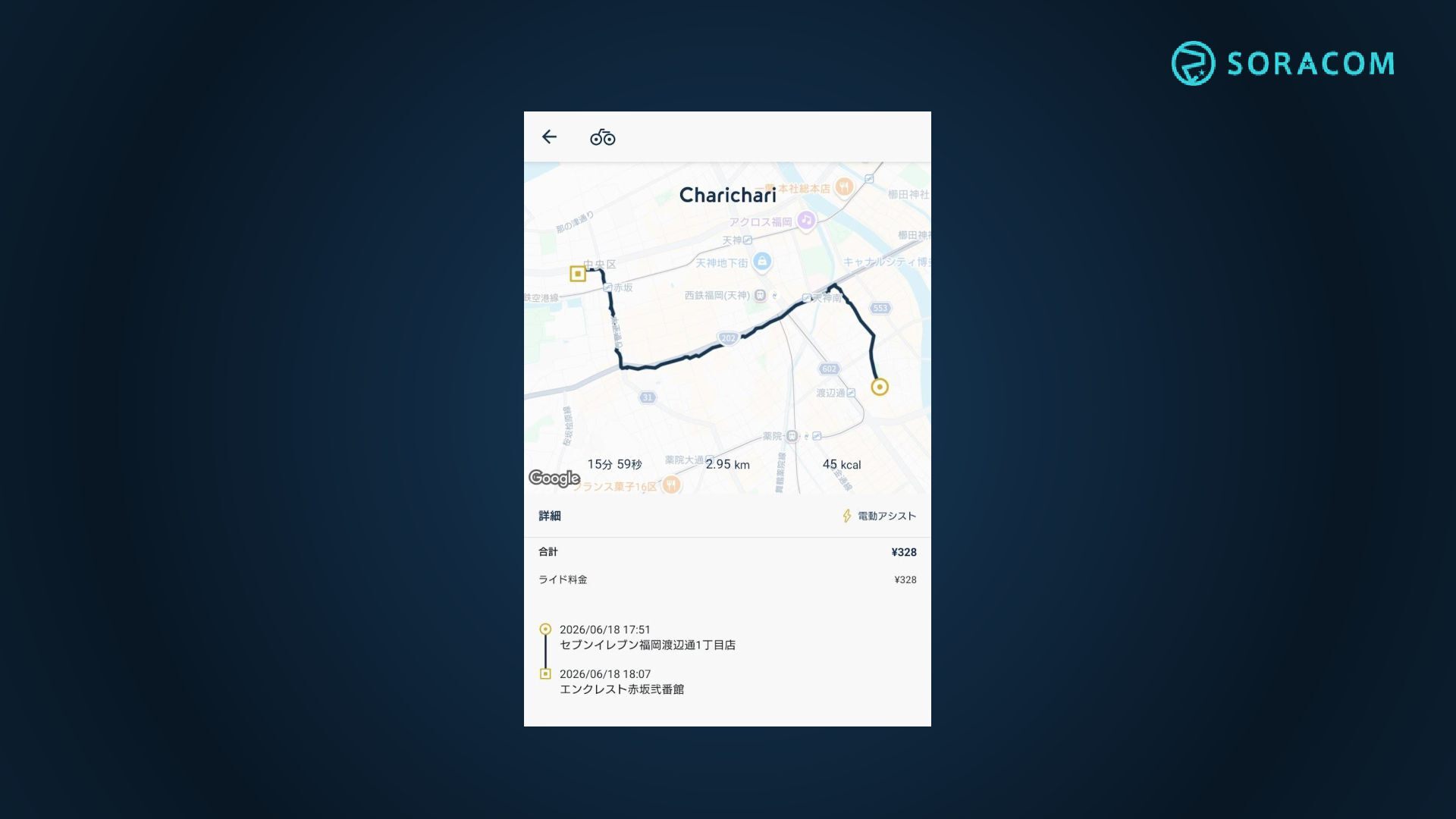

20. チャリチャリ株式会社 「チャリチャリ」 車体に搭載したスマートロックで 乗降場所や時間を把握し、アプリ から鍵をあけてかんたんに使える シェアサイクルサービスを展開 利用したSORACOMサービス：SORACOM Air, Beam サービス 導入事例

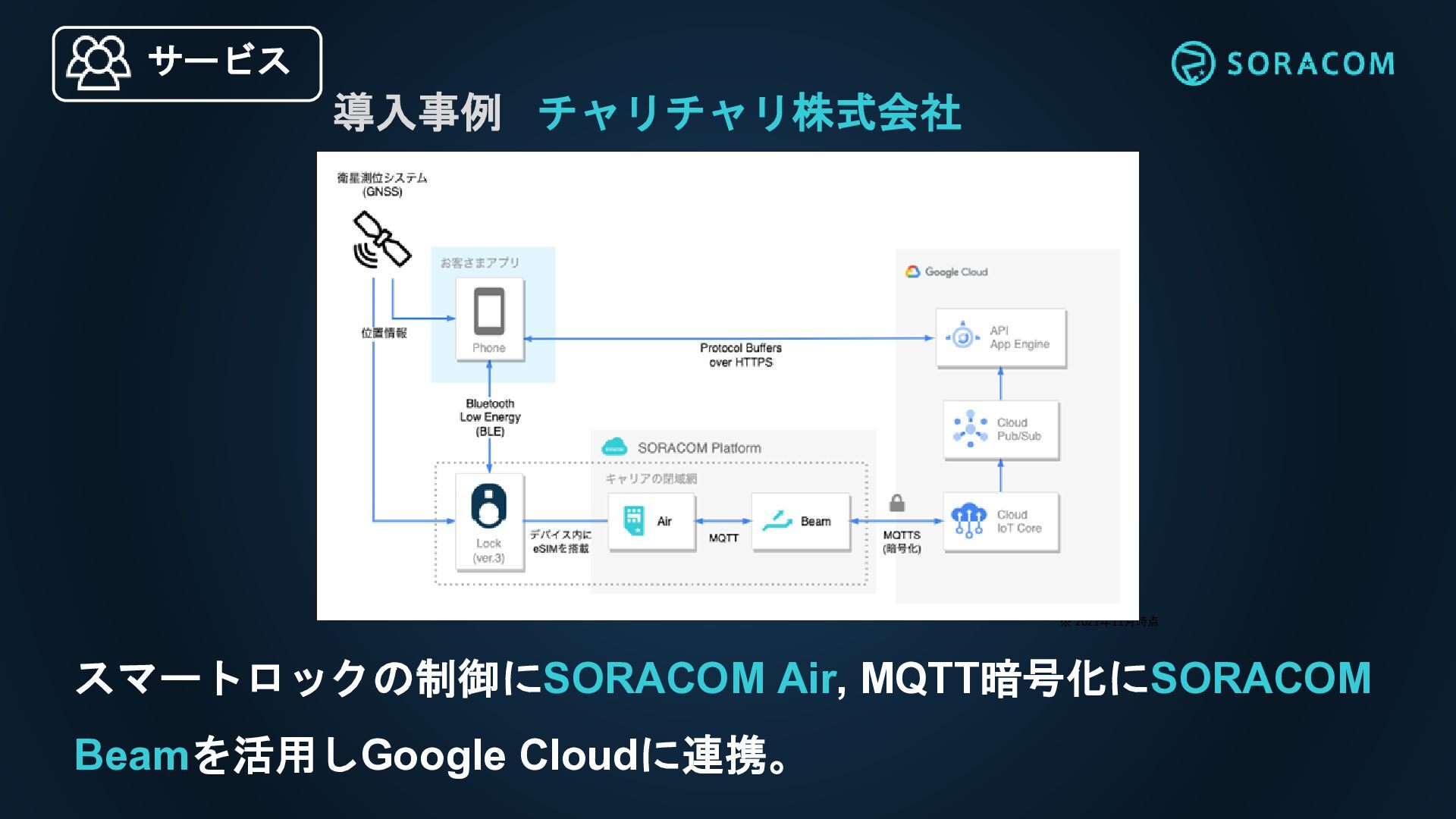

21. サービス 導入事例 スマートロックの制御にSORACOM Air, MQTT暗号化にSORACOM Beamを活用しGoogle Cloudに連携。 チャリチャリ株式会社 ※ 2021年11月時点

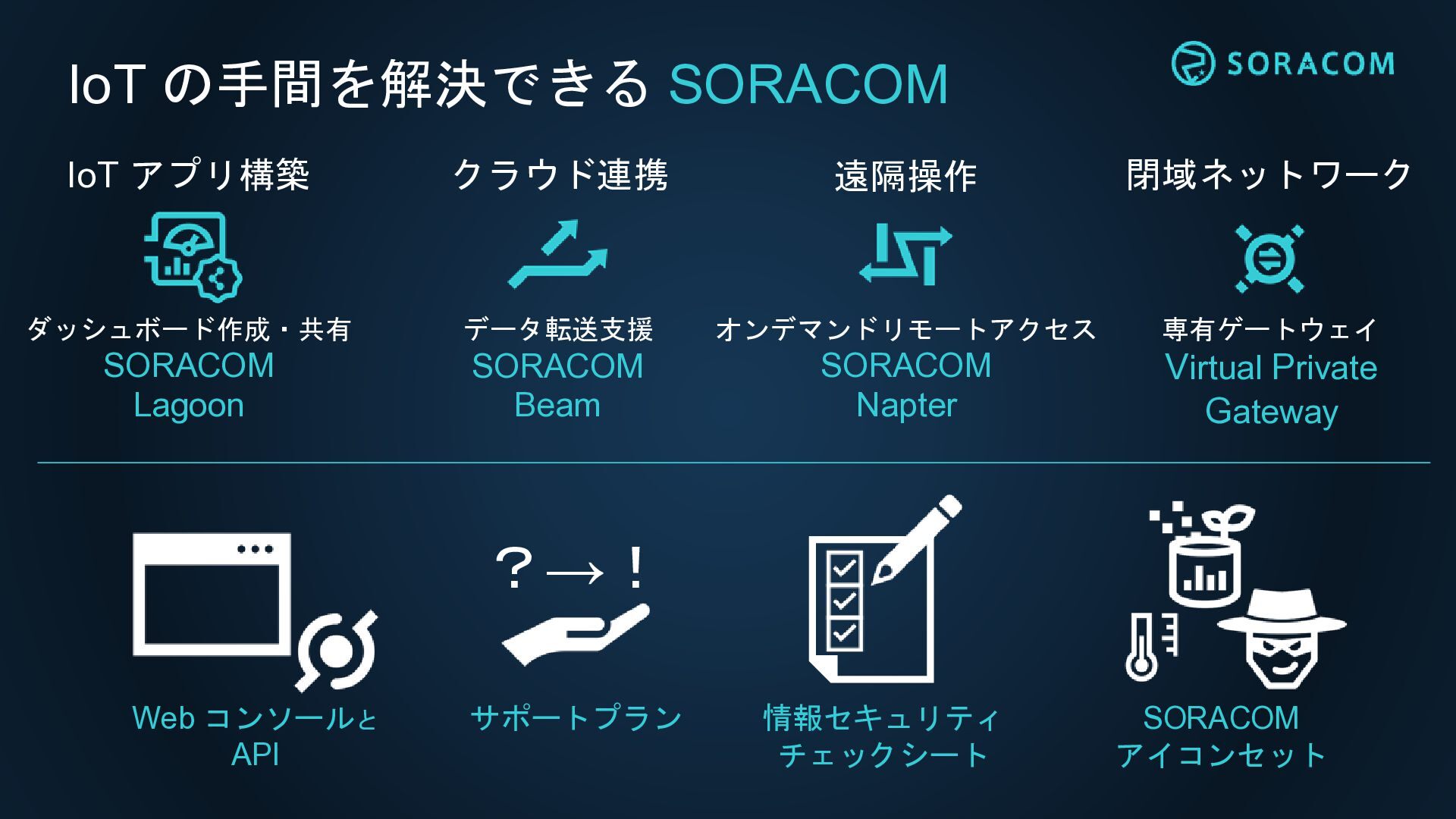

22. IoT の手間を解決できる SORACOM 遠隔操作 IoT アプリ構築 ダッシュボード作成・共有 SORACOM Lagoon データ転送支援 SORACOM Beam 閉域ネットワーク オンデマンドリモートアクセス SORACOM Napter 専有ゲートウェイ Virtual Private Gateway SORACOM アイコンセット 情報セキュリティ チェックシート クラウド連携 Web コンソールと API サポートプラン ？→！

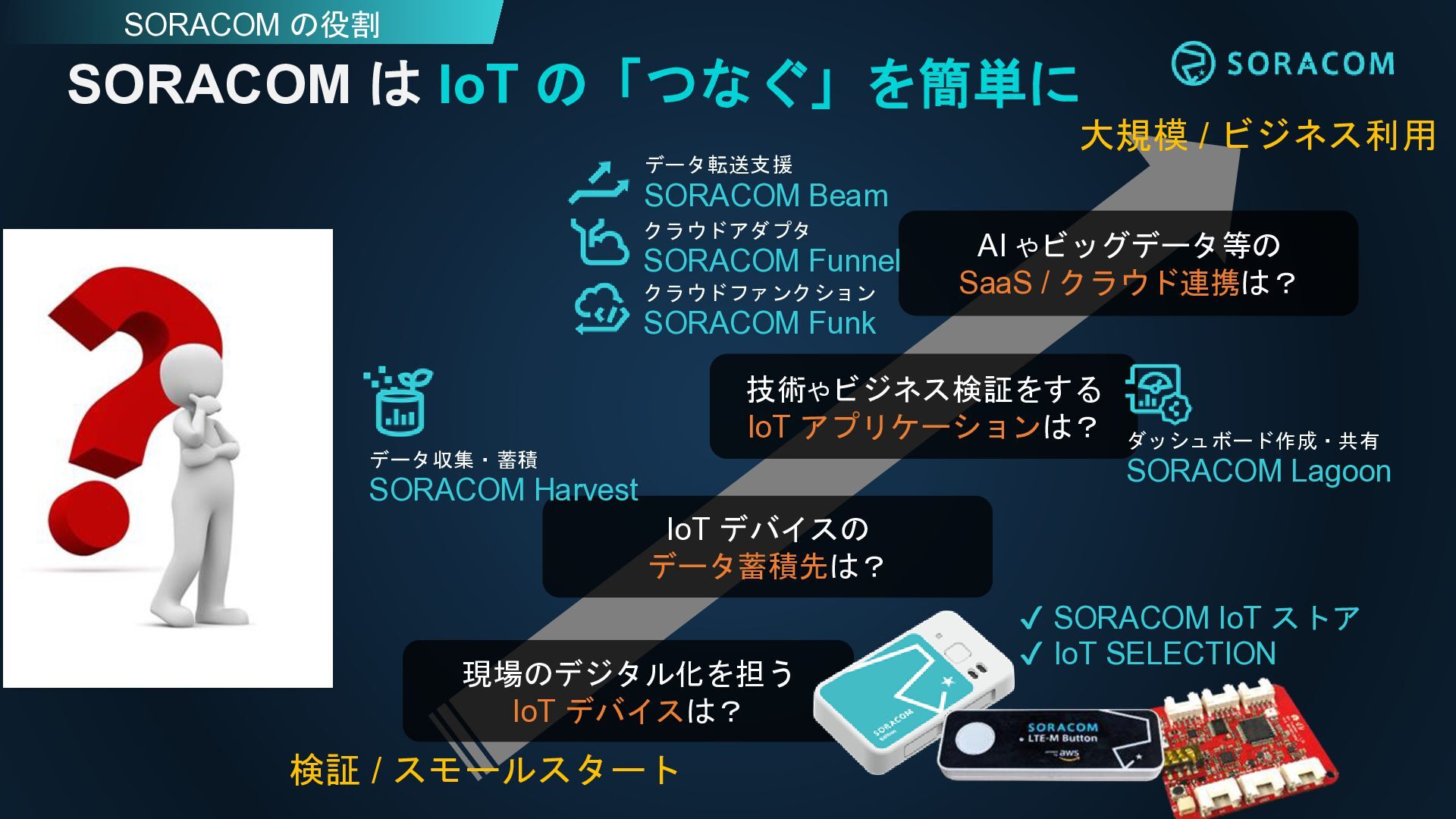

23. SORACOM は IoT の「つなぐ」を簡単に IoT デバイスの データ蓄積先は？ 技術やビジネス検証をする IoT アプリケーションは？ AI やビッグデータ等の SaaS / クラウド連携は？ 検証 / スモールスタート 大規模 / ビジネス利用 データ収集・蓄積 SORACOM Harvest ダッシュボード作成・共有 SORACOM Lagoon クラウドアダプタ SORACOM Funnel データ転送支援 SORACOM Beam クラウドファンクション SORACOM Funk 現場のデジタル化を担う IoT デバイスは？ ✔ SORACOM IoT ストア ✔ IoT SELECTION SORACOM の役割
24. SPS へ参加す る IoT の最新情報や 事例を知る パートナーを探す IoT に強みを持つ企業が参加 国内最大級の IoT パートナープログラム SORACOM パートナースペース “SPS”

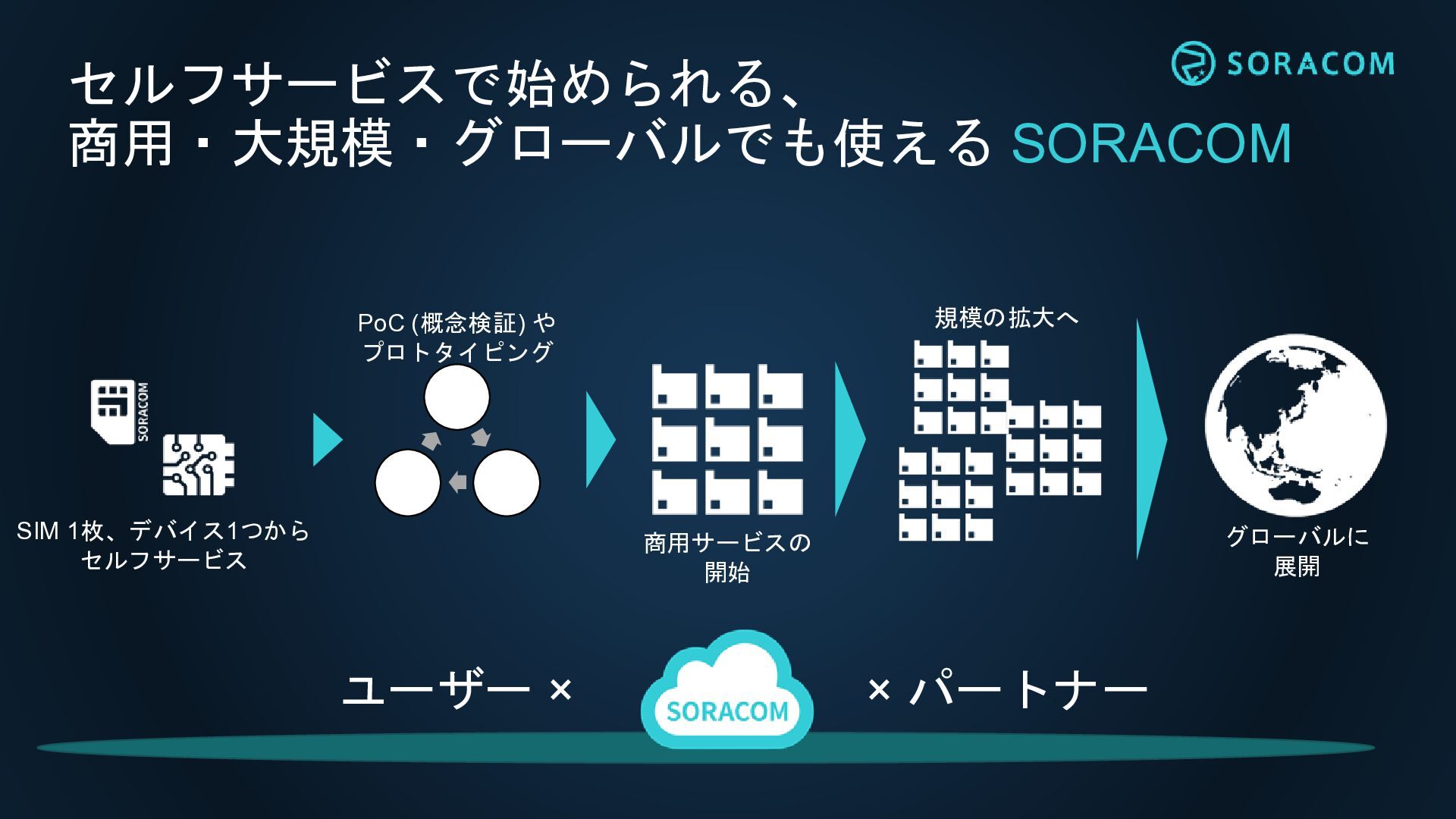

25. セルフサービスで始められる、 商用・大規模・グローバルでも使える SORACOM SIM 1枚、デバイス1つから セルフサービス PoC (概念検証) や プロトタイピング 商用サービスの 開始 規模の拡大へ グローバルに 展開 ユーザー × × パートナー
26. まとめ IoT とは？ • モノやコトをデジタル化する仕組み・技術 SORACOM とは？ • IoT を組み込んだ製品創りを支援するサービスを提供 • 全部揃えるもよし、組み合わせるもよし

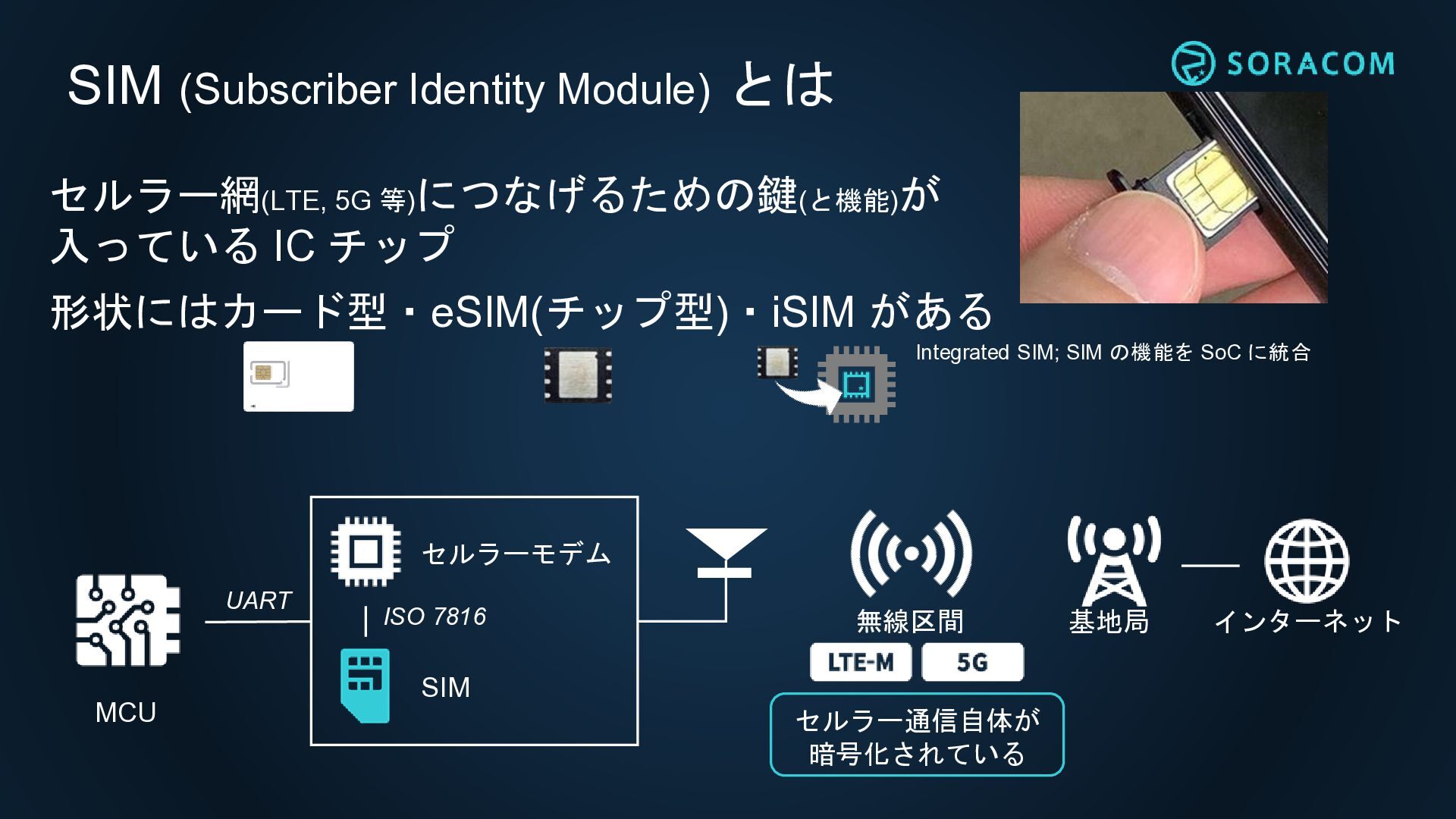

27. セルラー網(LTE, 5G 等) につなげるための鍵(と機能) が 入っている IC チップ 形状にはカード型・eSIM(チップ型)・iSIM がある SIM (Subscriber Identity Module) とは Integrated SIM; SIM の機能を SoC に統合 セルラー通信自体が 暗号化されている セルラーモデム ISO 7816 SIM MCU UART 無線区間 基地局 インターネット

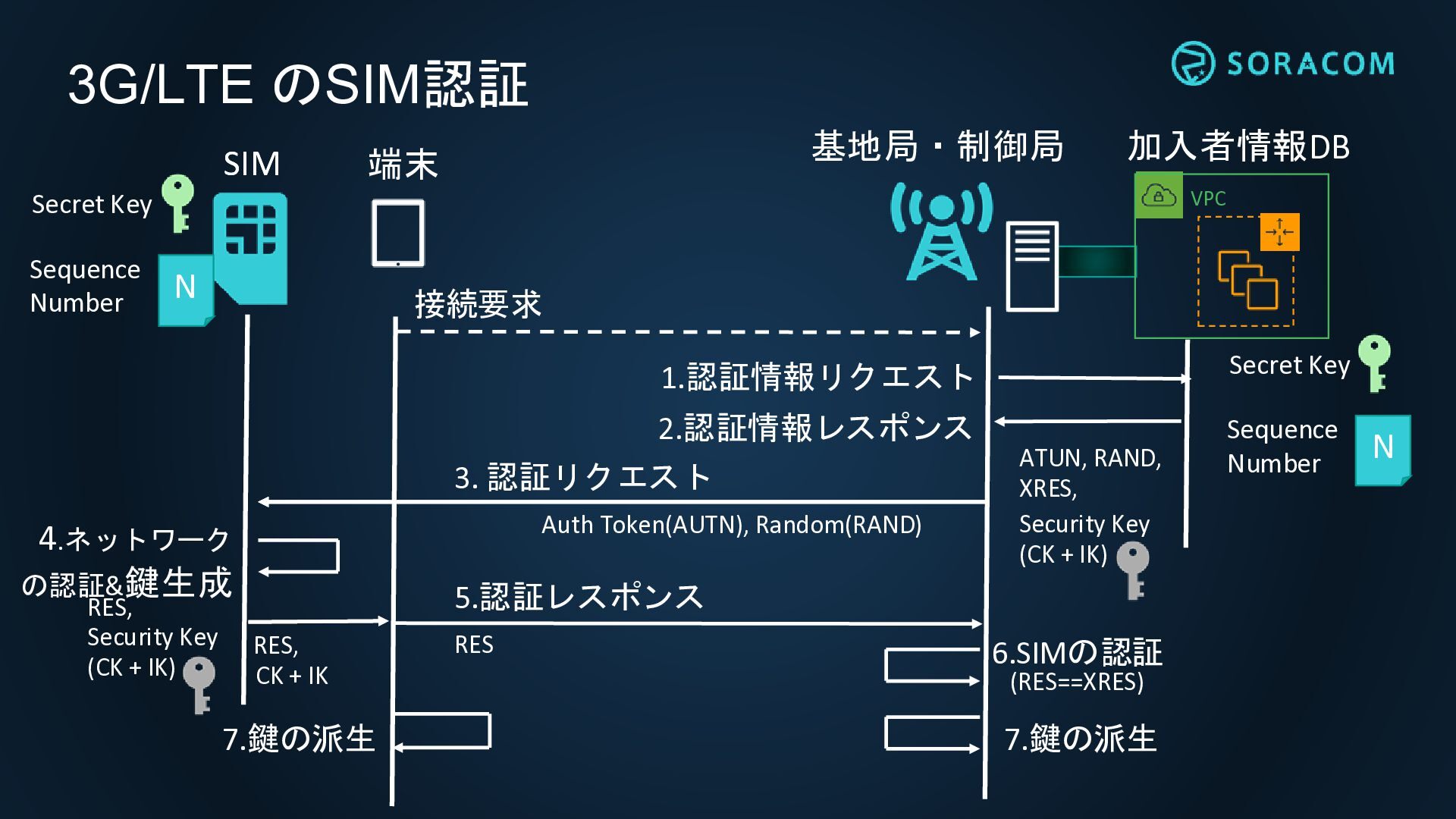

28. 3G/LTE のSIM認証 VPC 加入者情報DB 2.認証情報レスポンス Auth Token(AUTN), Random(RAND) 4.ネットワーク の認証&鍵生成 5.認証レスポンス RES 6.SIMの認証 Secret Key Sequence Number N Secret Key Sequence Number N 7.鍵の派生 7.鍵の派生 SIM SIM 端末 接続要求 1.認証情報リクエスト 基地局・制御局 3. 認証リクエスト ATUN, RAND, XRES, Security Key (CK + IK) CK + IK RES, (RES==XRES) RES, Security Key (CK + IK)

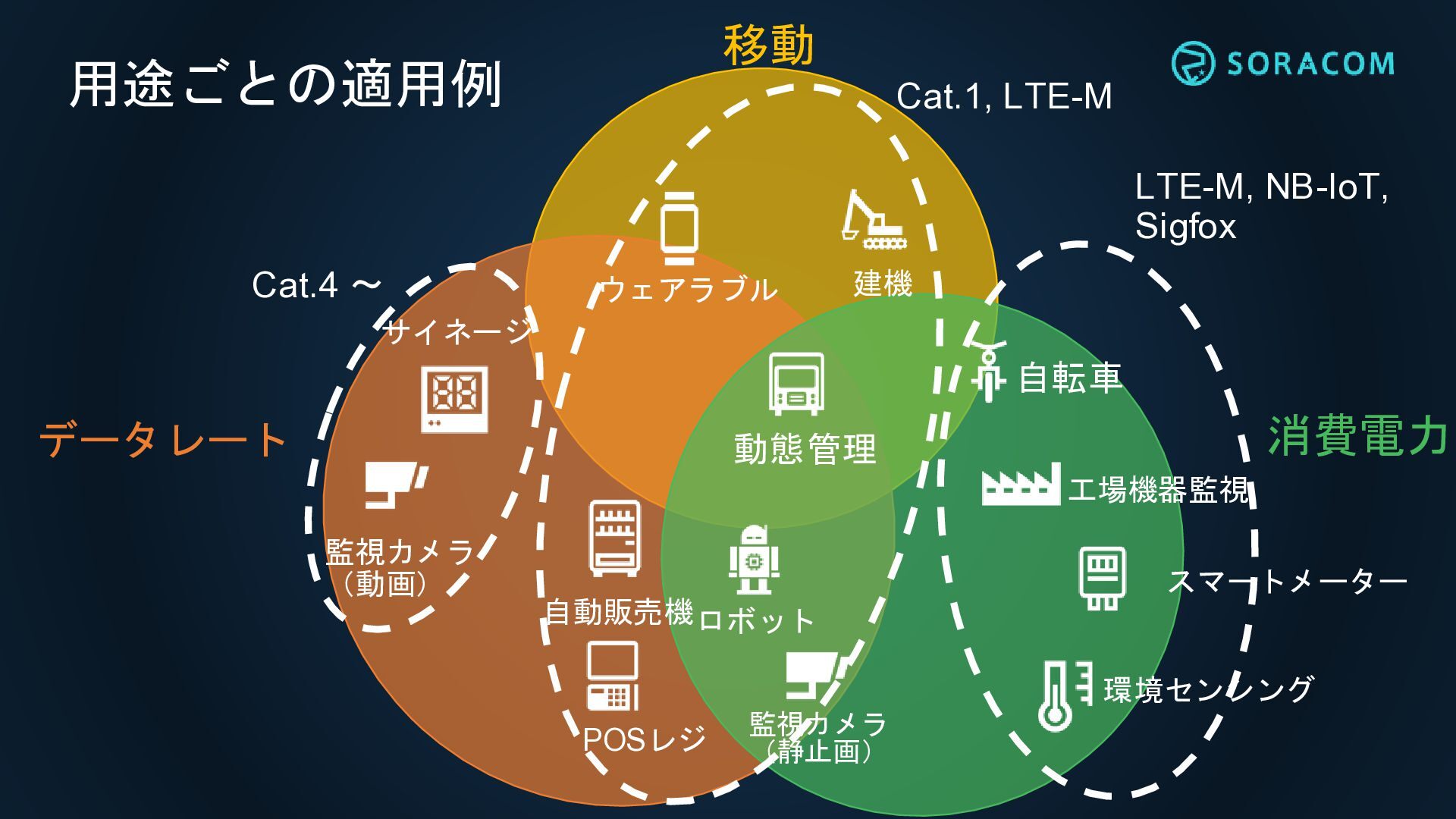

29. 消費電力 データレート 移動 監視カメラ （静止画） 建機 ロボット 自動販売機 ウェアラブル 動態管理 POSレジ LTE-M, NB-IoT, Sigfox Cat.1, LTE-M Cat.4 ～ サイネージ 監視カメラ （動画） 自転車 スマートメーター 工場機器監視 環境センシング 用途ごとの適用例

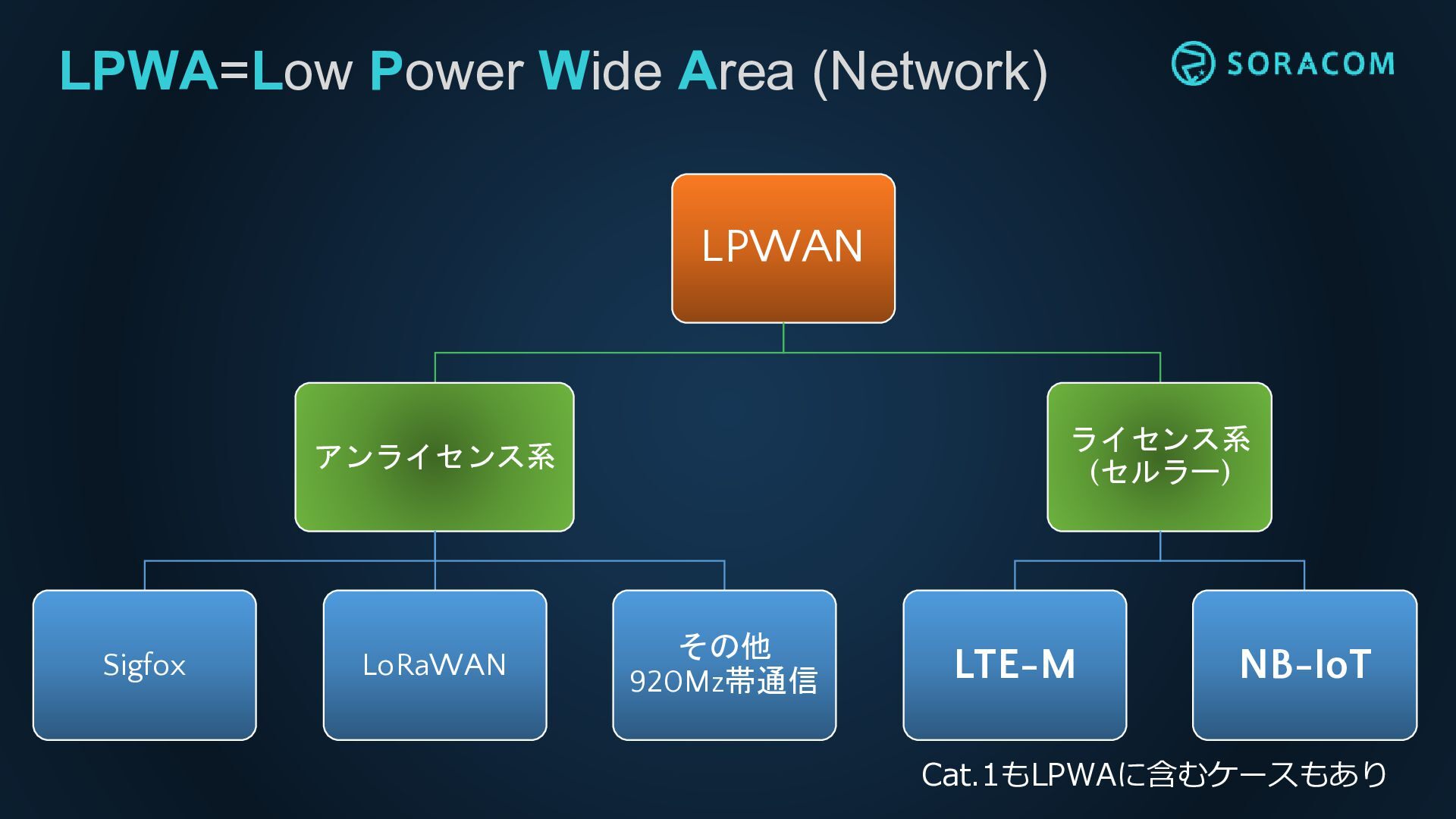

30. LPWA=Low Power Wide Area (Network) LPWAN アンライセンス系 Sigfox LoRaWAN その他 920Mz帯通信 ライセンス系 (セルラー) LTE-M NB-IoT Cat.1もLPWAに含むケースもあり
31. LTE-MとLTE Cat.1の違いは？

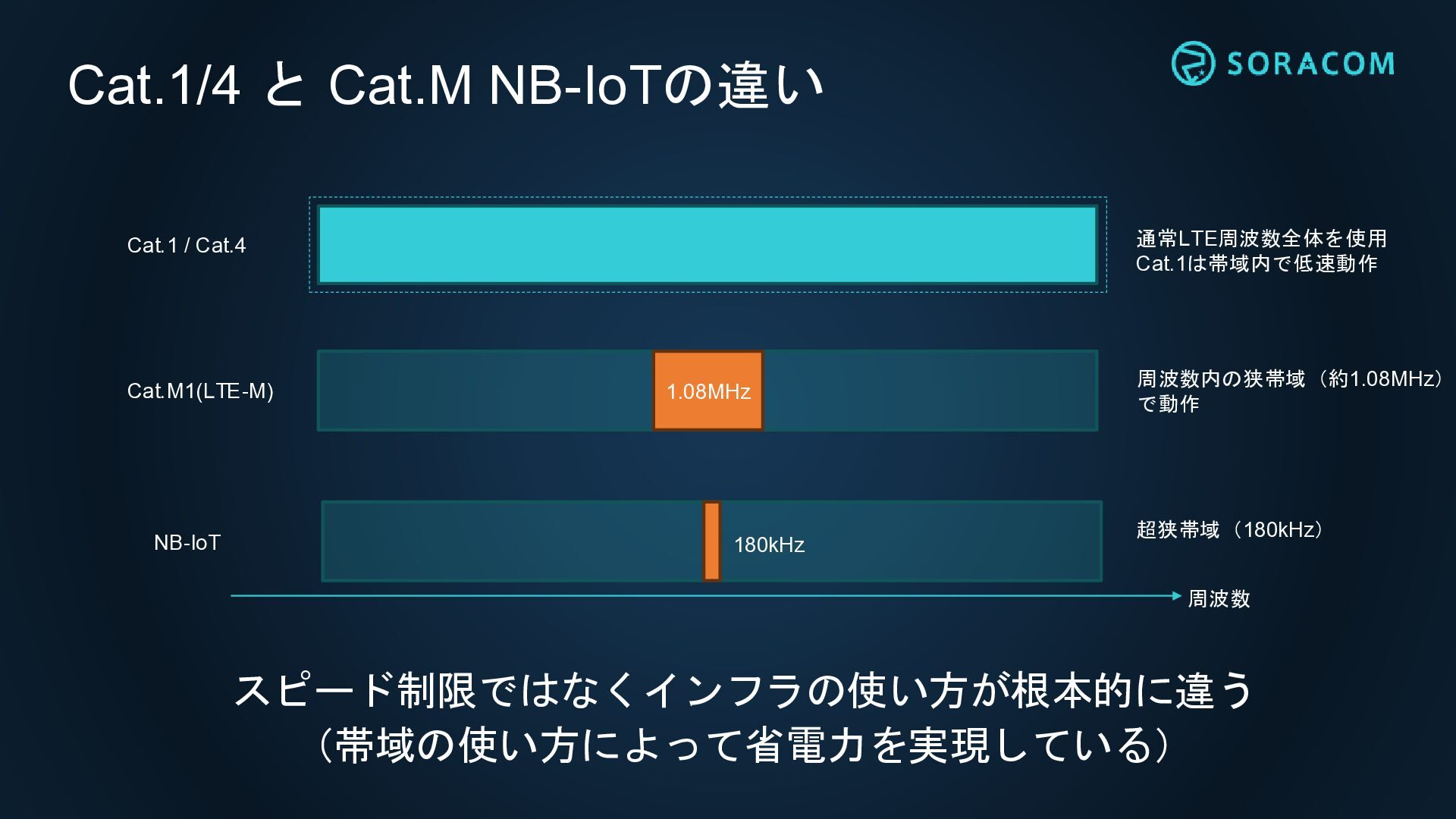

33. Cat.1/4 と Cat.M NB-IoTの違い スピード制限ではなくインフラの使い方が根本的に違う （帯域の使い方によって省電力を実現している） 周波数 Cat.1 / Cat.4 Cat.M1(LTE-M) NB-IoT 1.08MHz 180kHz 通常LTE周波数全体を使用 Cat.1は帯域内で低速動作 周波数内の狭帯域（約1.08MHz） で動作 超狭帯域（180kHz）

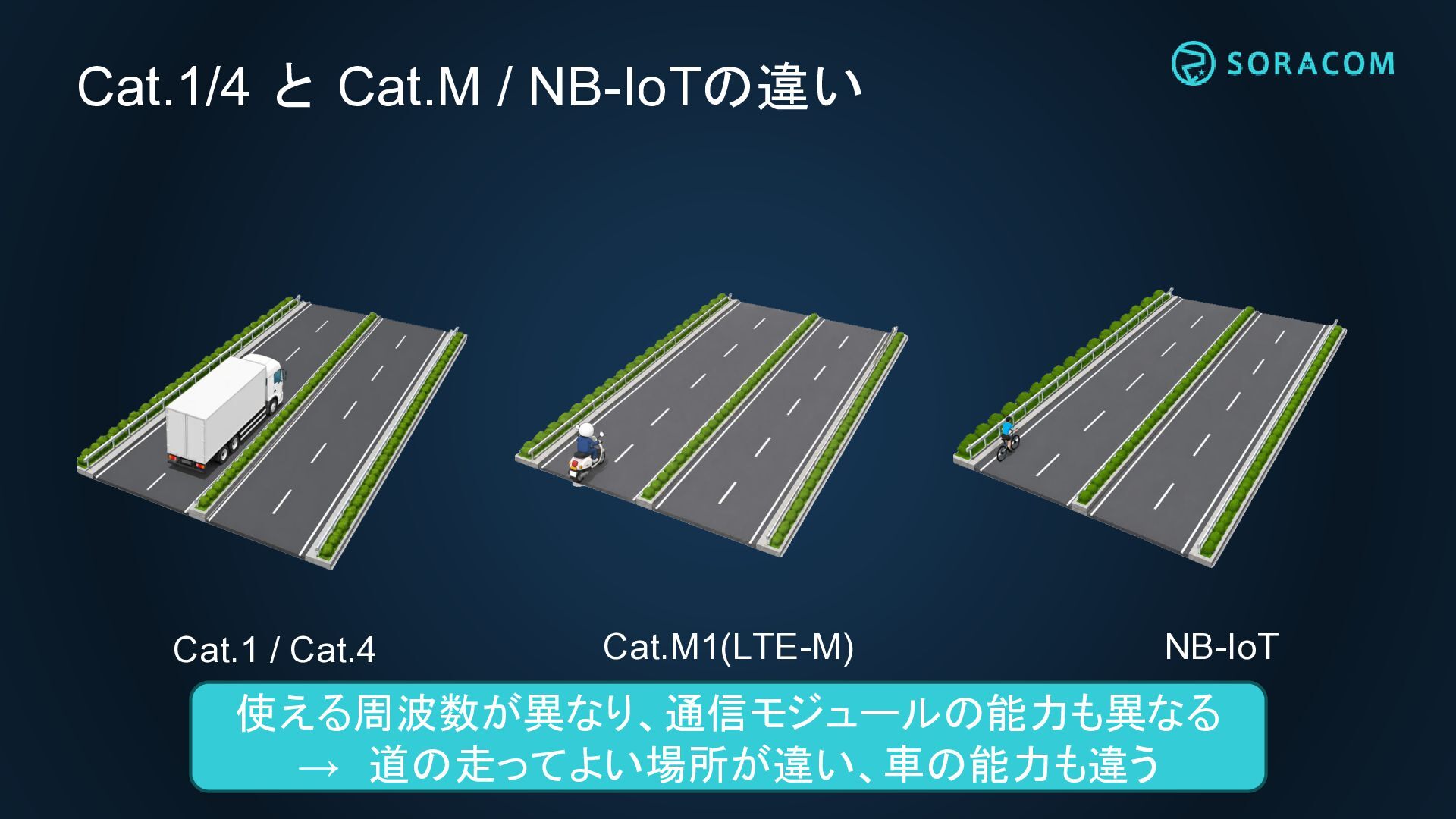

34. Cat.1/4 と Cat.M / NB-IoTの違い Cat.1 / Cat.4 Cat.M1(LTE-M) NB-IoT 使える周波数が異なり、通信モジュールの能力も異なる → 道の走ってよい場所が違い、車の能力も違う

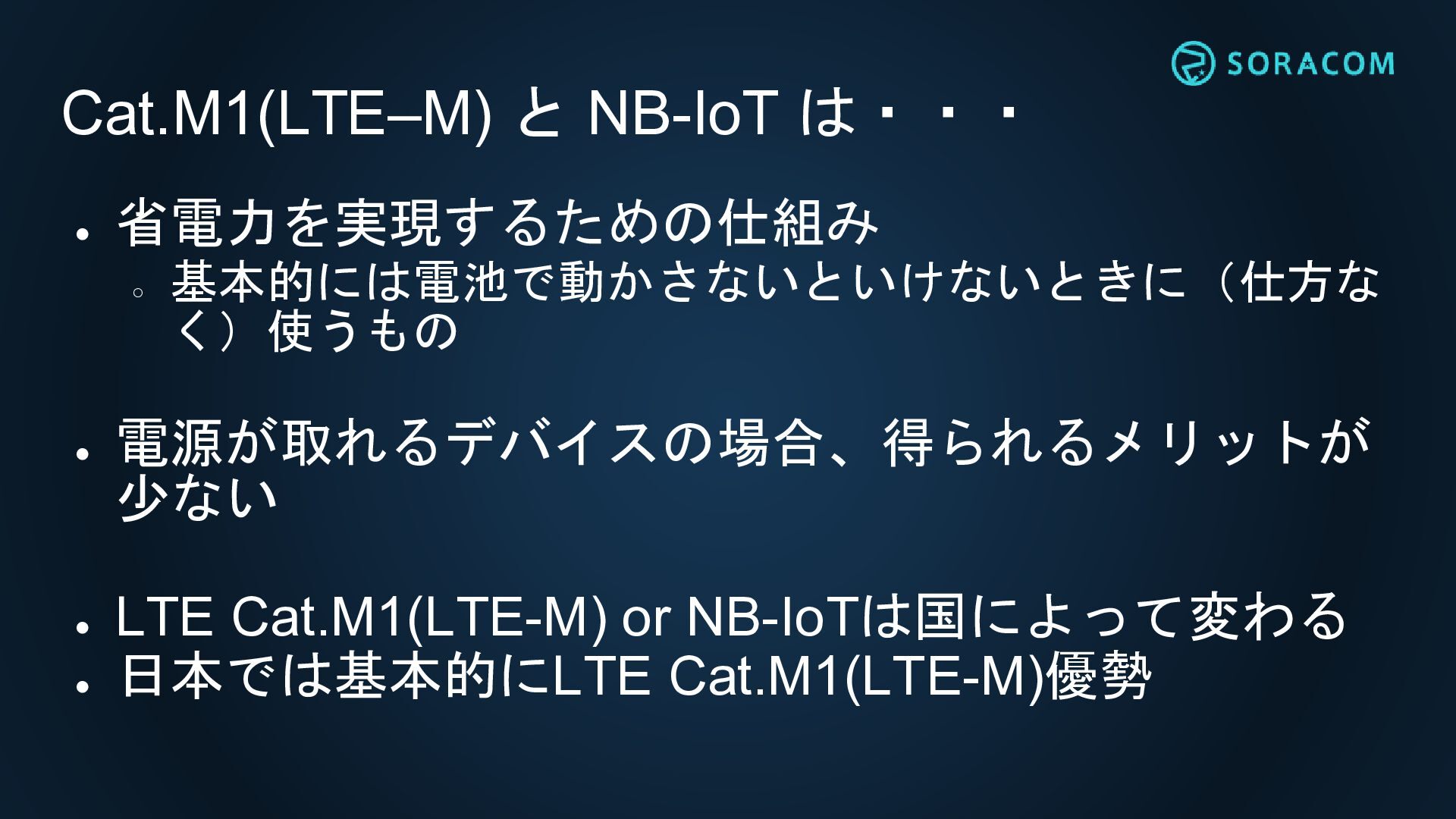

35. Cat.M1(LTE–M) と NB-IoT は・・・ • 省電力を実現するための仕組み ◦ 基本的には電池で動かさないといけないときに（仕方な く）使うもの • 電源が取れるデバイスの場合、得られるメリットが 少ない • LTE Cat.M1(LTE-M) or NB-IoTは国によって変わる • 日本では基本的にLTE Cat.M1(LTE-M)優勢
36. LTE Cat.Mとそれ以外の違いはわかった LTE Cat.4 LTE Cat.1 LTE Cat.1bis の違いは？

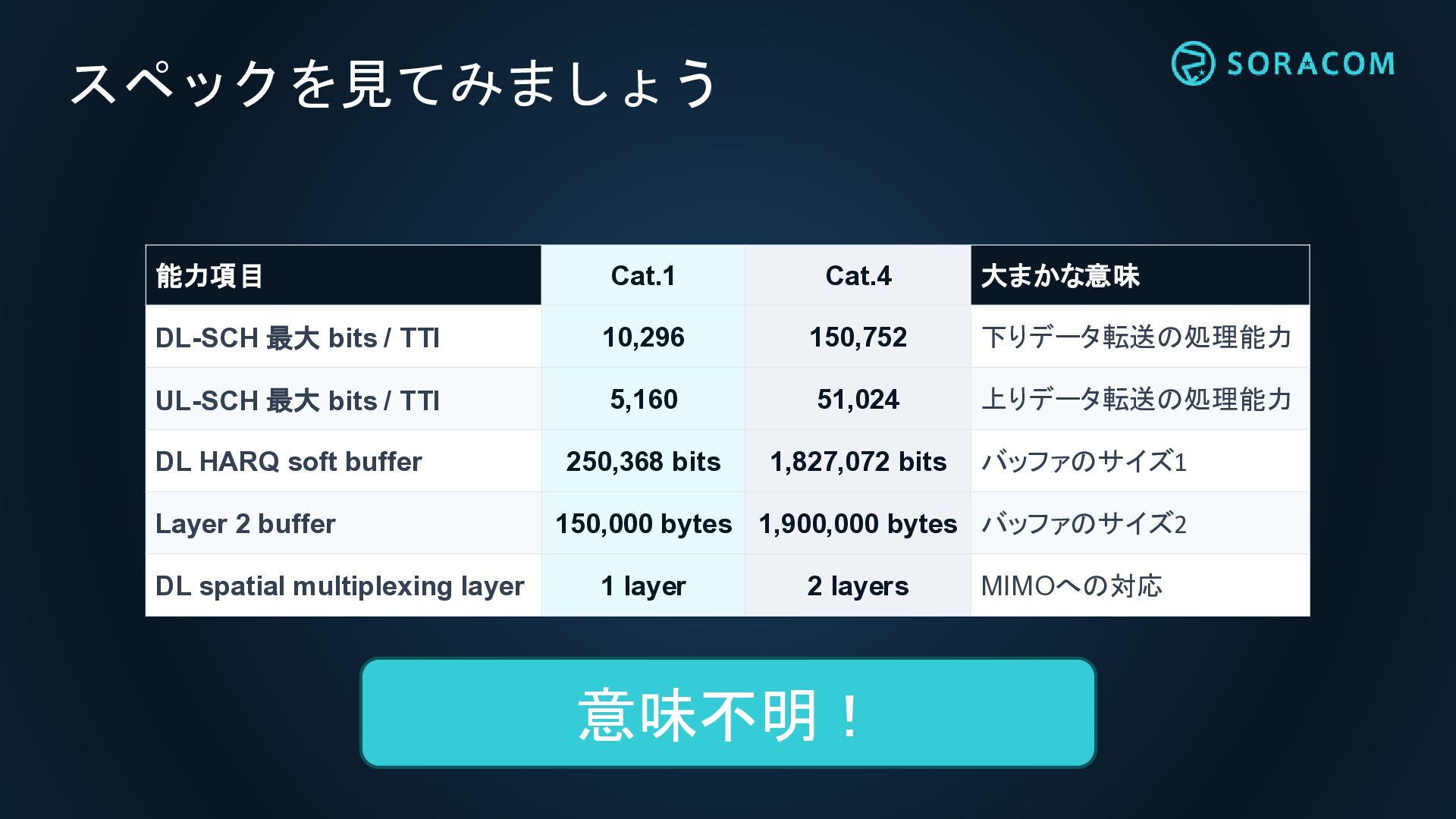

37. スペックを見てみましょう 能力項目 Cat.1 Cat.4 大まかな意味 DL-SCH 最大 bits / TTI 10,296 150,752 下りデータ転送の処理能力 UL-SCH 最大 bits / TTI 5,160 51,024 上りデータ転送の処理能力 DL HARQ soft buffer 250,368 bits 1,827,072 bits バッファのサイズ1 Layer 2 buffer 150,000 bytes 1,900,000 bytes バッファのサイズ2 DL spatial multiplexing layer 1 layer 2 layers MIMOへの対応 意味不明！

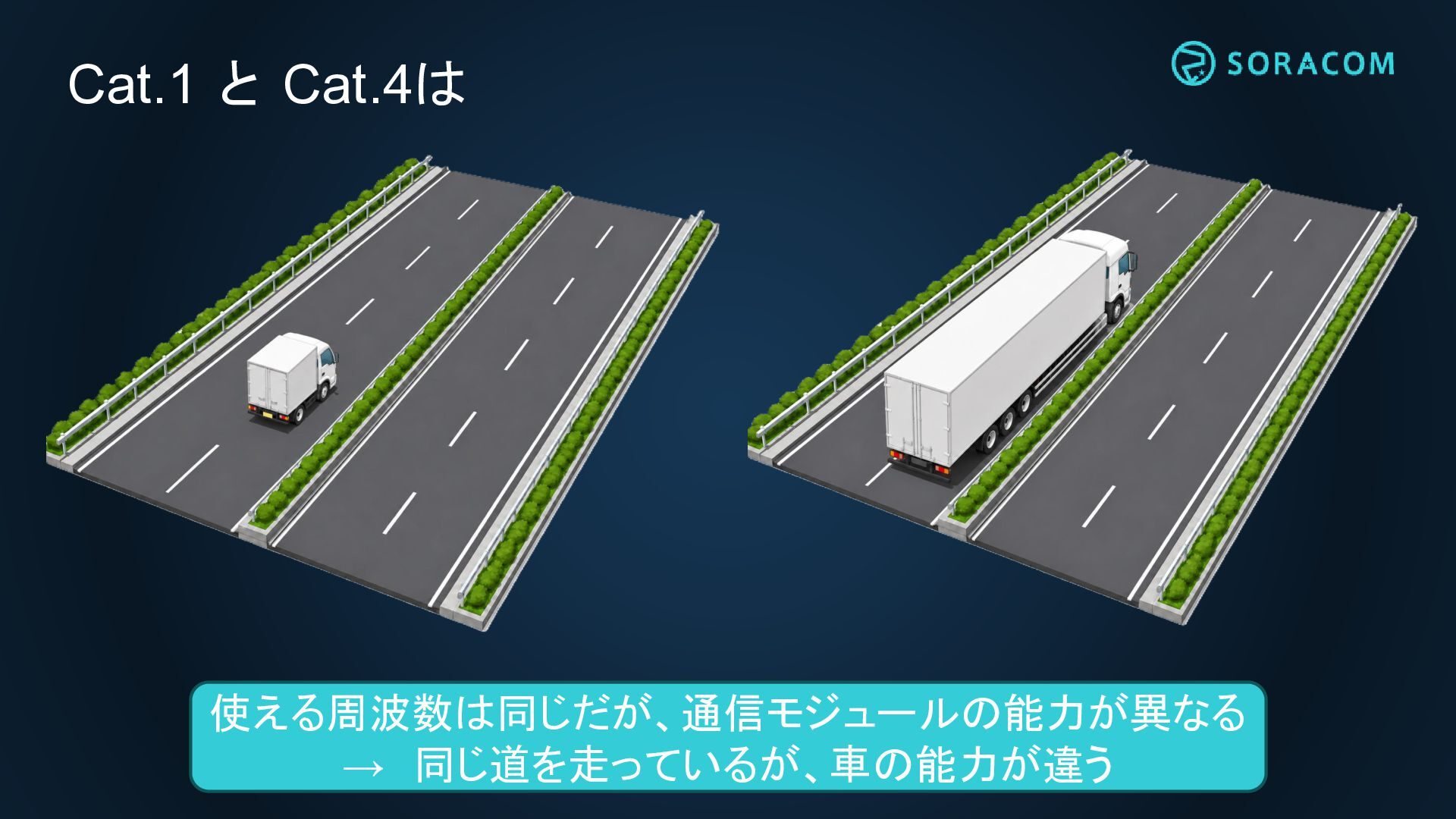

38. Cat.1 と Cat.4は 使える周波数は同じだが、通信モジュールの能力が異なる → 同じ道を走っているが、車の能力が違う

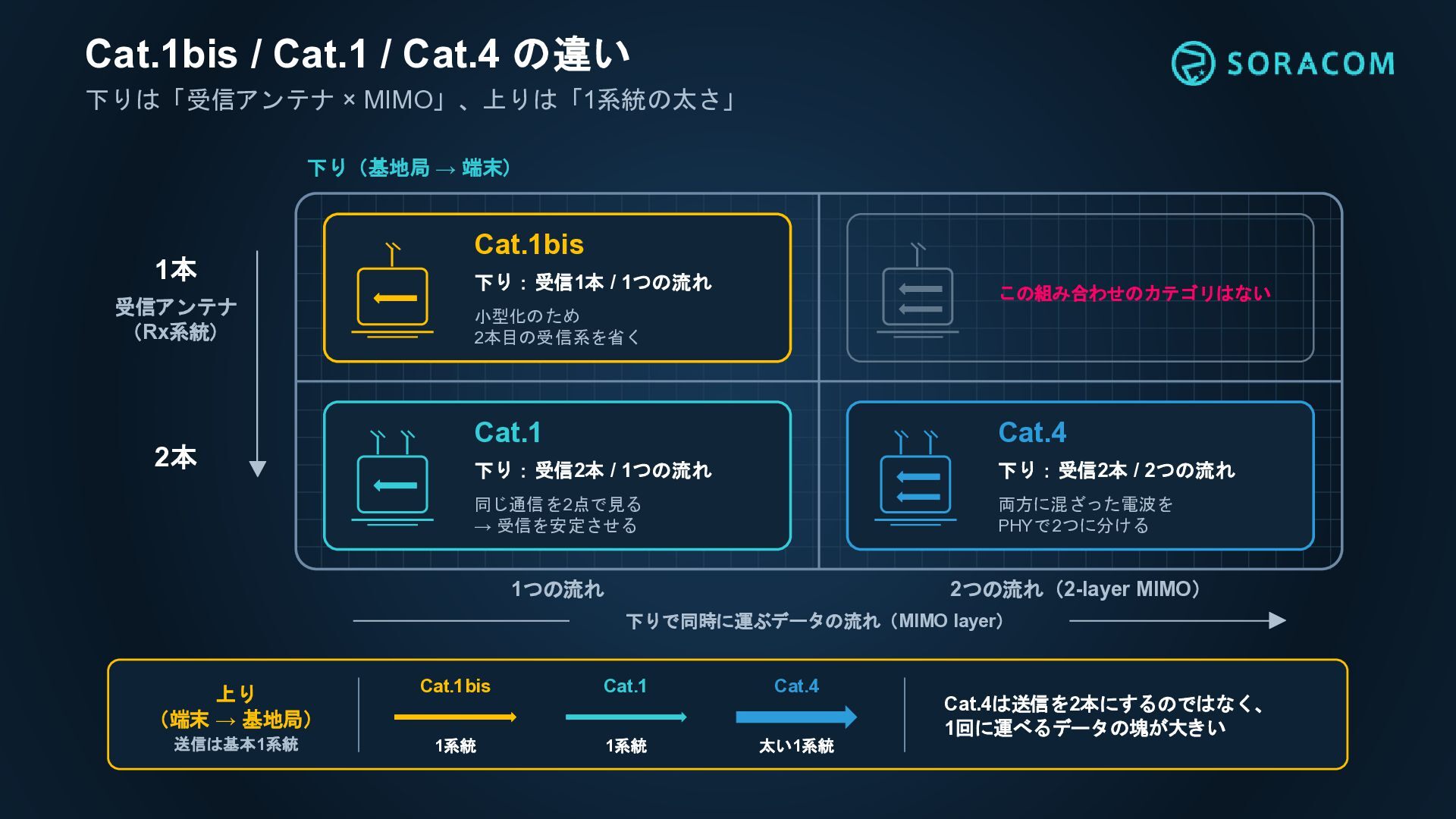

39. Cat.1bis / Cat.1 / Cat.4 の違い 下りは「受信アンテナ × MIMO」、上りは「1系統の太さ」 下り（基地局 → 端末） 受信アンテナ （Rx系統） 1本 2本 Cat.1bis 下り：受信1本 / 1つの流れ 小型化のため 2本目の受信系を省く この組み合わせのカテゴリはない Cat.1 下り：受信2本 / 1つの流れ 同じ通信を2点で見る → 受信を安定させる Cat.4 下り：受信2本 / 2つの流れ 両方に混ざった電波を PHYで2つに分ける 1つの流れ 2つの流れ（2-layer MIMO） 下りで同時に運ぶデータの流れ（MIMO layer） 上り （端末 → 基地局） 送信は基本1系統 Cat.1bis 1系統 Cat.1 1系統 Cat.4 太い1系統 Cat.4は送信を2本にするのではなく、 1回に運べるデータの塊が大きい
