1. PCE 〜MPLSネットワークのSDN化を 本気で実現する"唯⼀の"⽅法〜 KDDI 株式会社 宮坂 拓也 1
2. ⾃⼰紹介 • 宮坂 拓也（みやさか たくや） • KDDI株式会社 (AS2516) – ネットワーク技術本部 IPネットワーク部 • KDDIのMPLSバックボーンネットワーク を⽇々いじっています 2
3. 本発表の狙い • PCEというものが世の中に存在するという ことを知って欲しい！ • PCEがどのように動作するのか知って欲し い！ • PCEを使うとどんなことができるのか知っ て欲しい！ 3
4. Agenda • PCEの概要・なぜ必要なのか？ • PCE/PCEP基本動作 • PCEの利⽤事例 4
5. Agenda • PCEの概要・なぜ必要なのか？ • PCE/PCEP基本動作 • PCEの利⽤事例 5

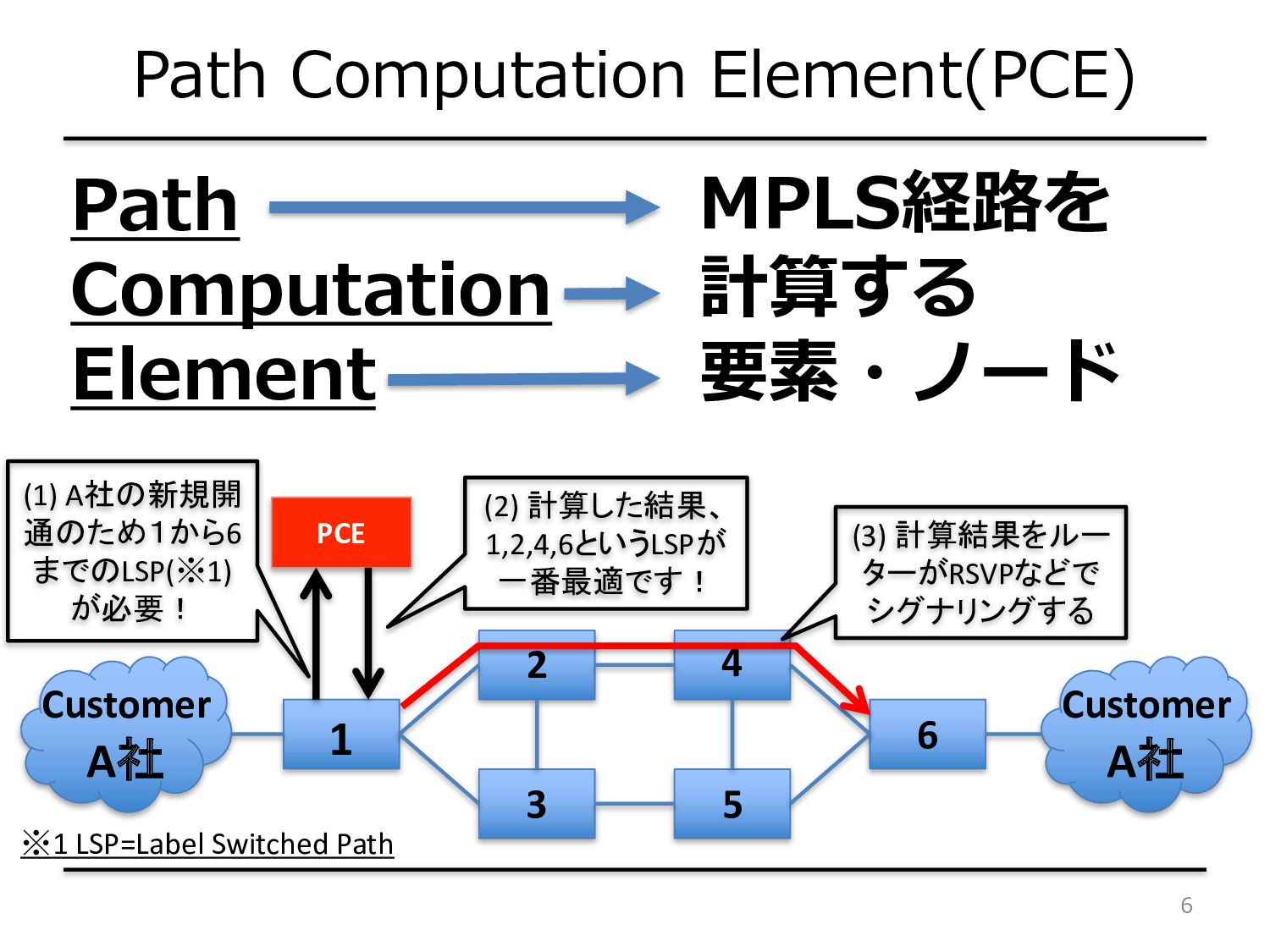

6. Path Computation Element(PCE) Path Computation Element MPLS経路を 計算する 要素・ノード 1 6 2 3 4 5 PCE Customer A社 Customer A社 (1) A社の新規開 通のため１から6 までのLSP(※1) が必要！ (2) 計算した結果、 1,2,4,6というLSPが 一番最適です！ ※1 LSP=Label Switched Path 6 (3) 計算結果をルー ターがRSVPなどで シグナリングする

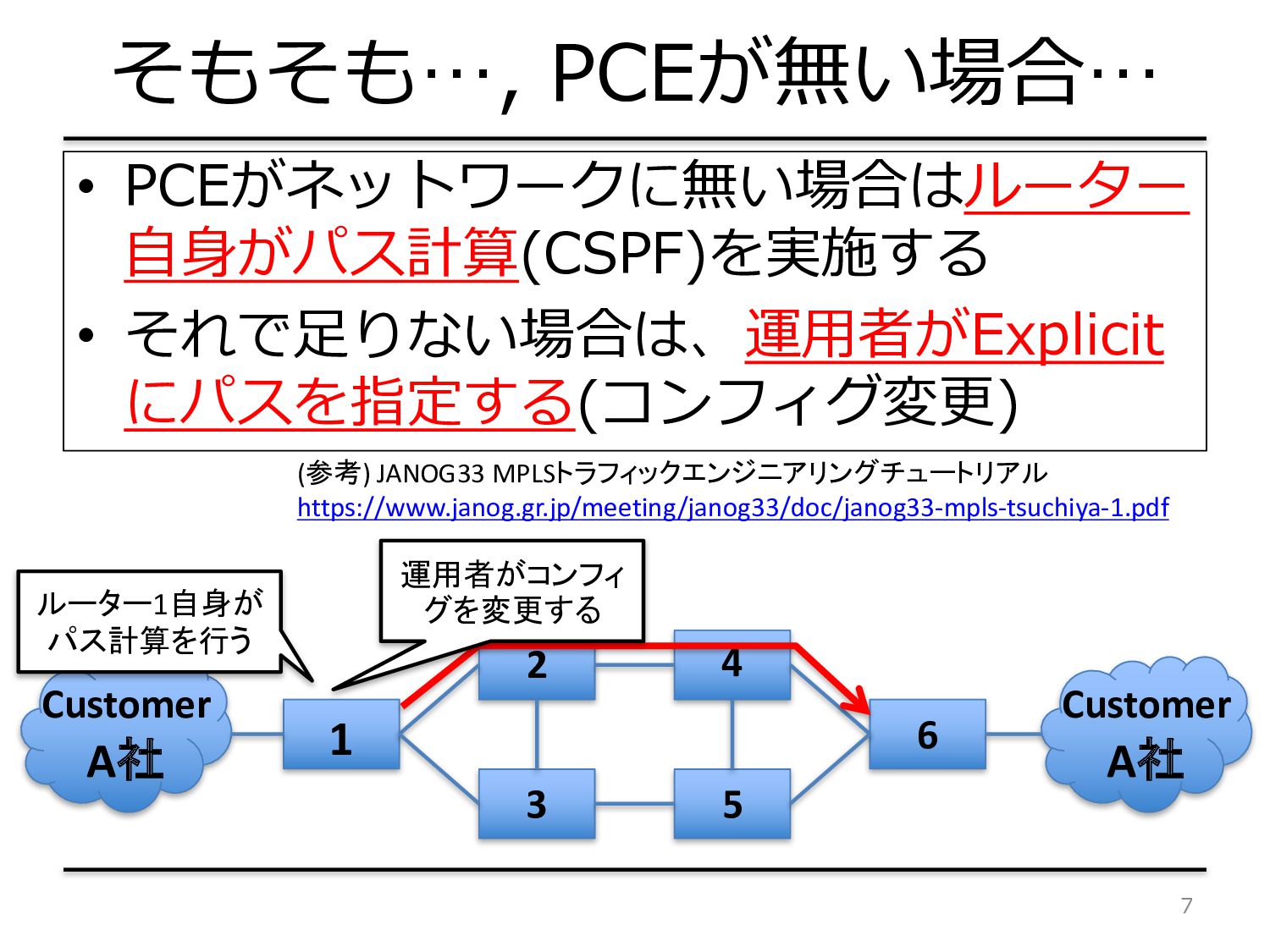

7. そもそも…, PCEが無い場合… • PCEがネットワークに無い場合はルーター ⾃⾝がパス計算(CSPF)を実施する • それで⾜りない場合は、運⽤者がExplicit にパスを指定する(コンフィグ変更) 1 6 2 3 4 5 Customer A社 Customer A社 ルーター1自身が パス計算を行う 運用者がコンフィ グを変更する (参考) JANOG33 MPLSトラフィックエンジニアリングチュートリアル https://www.janog.gr.jp/meeting/janog33/doc/janog33-mpls-tsuchiya-1.pdf 7

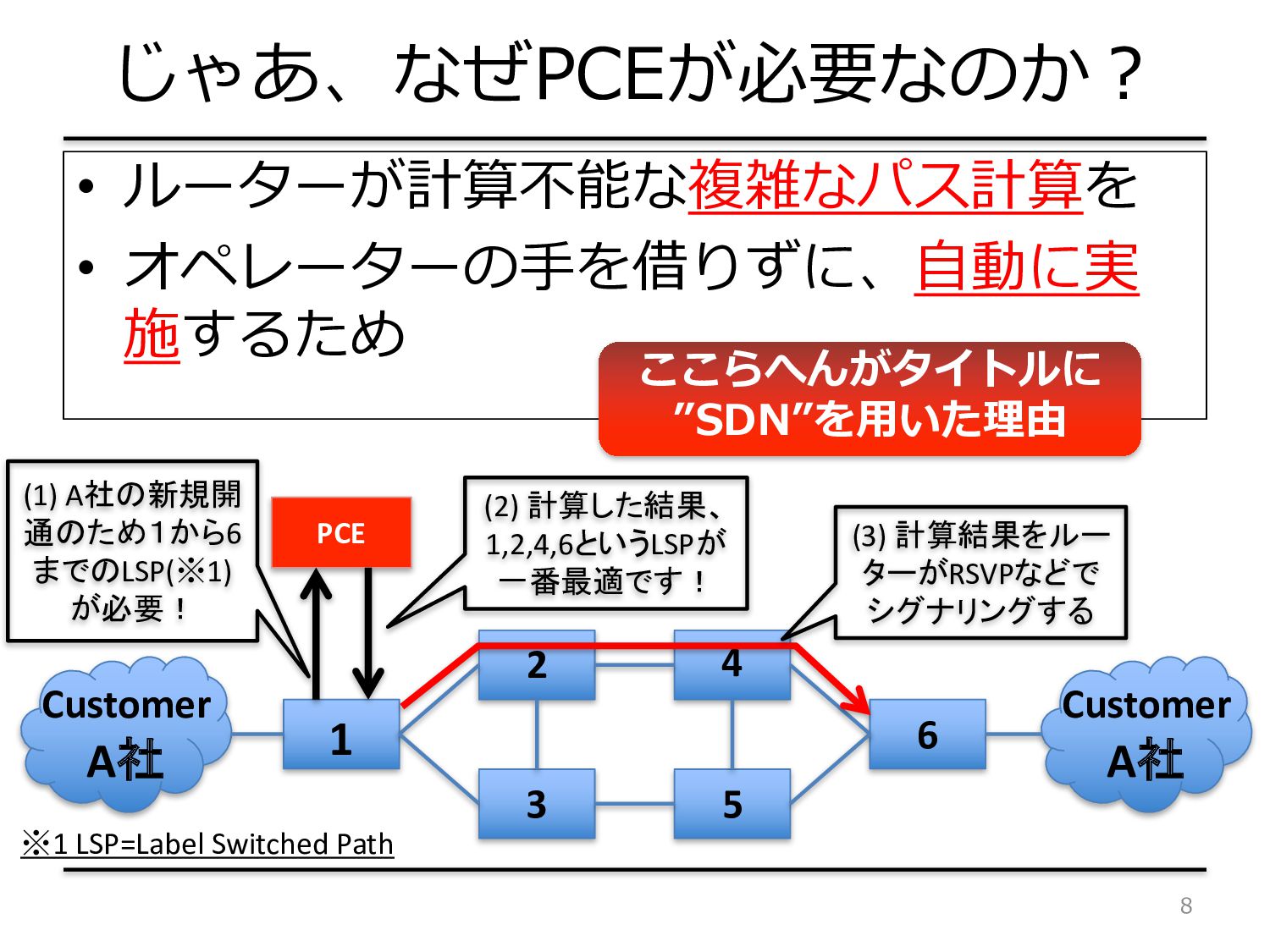

8. じゃあ、なぜPCEが必要なのか？ • ルーターが計算不能な複雑なパス計算を • オペレーターの⼿を借りずに、⾃動に実 施するため ここらへんがタイトルに ”SDN”を⽤いた理由 8 1 6 2 3 4 5 PCE Customer A社 Customer A社 (1) A社の新規開 通のため１から6 までのLSP(※1) が必要！ (2) 計算した結果、 1,2,4,6というLSPが 一番最適です！ ※1 LSP=Label Switched Path (3) 計算結果をルー ターがRSVPなどで シグナリングする

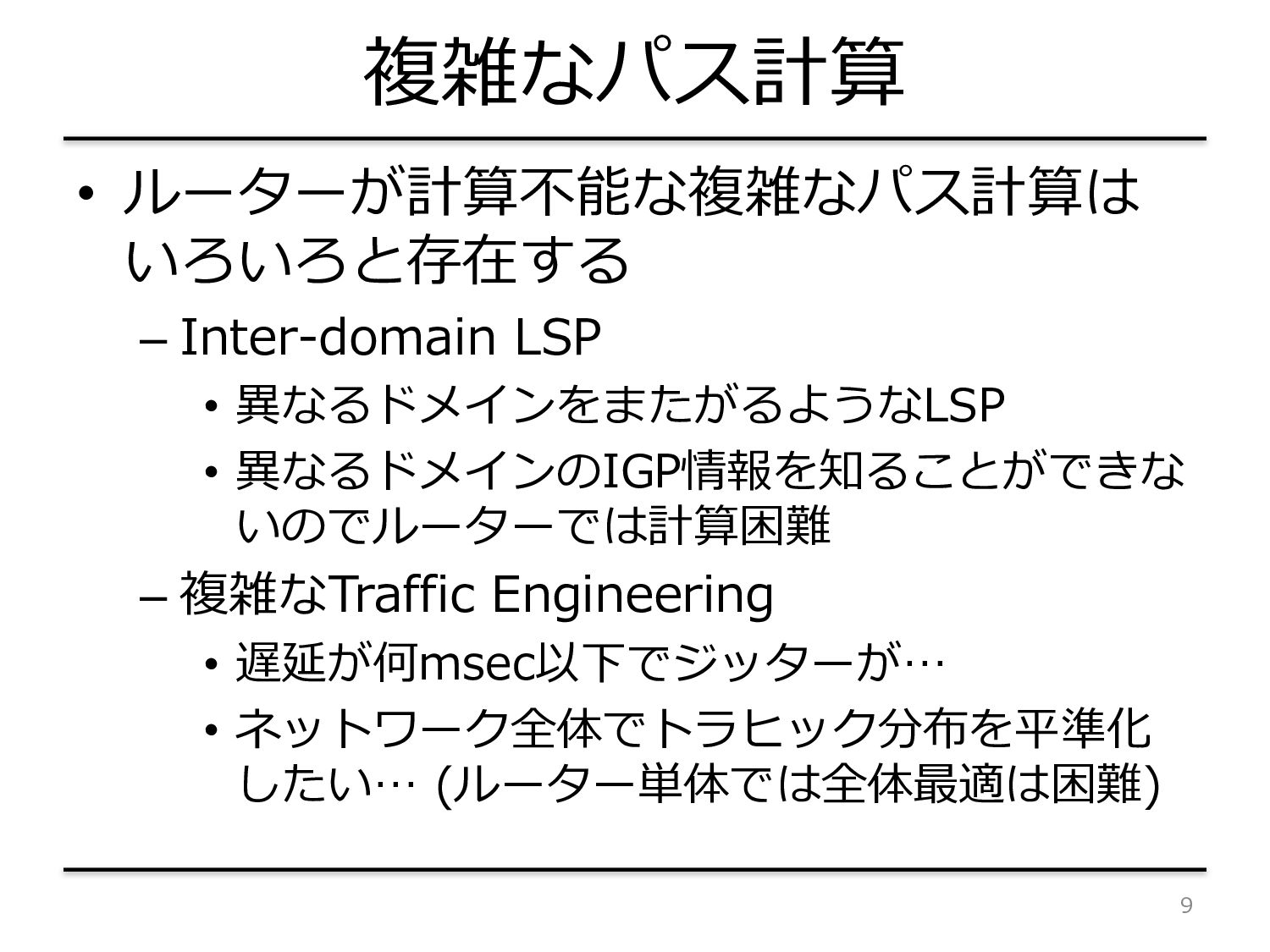

9. 複雑なパス計算 • ルーターが計算不能な複雑なパス計算は いろいろと存在する – Inter-domain LSP • 異なるドメインをまたがるようなLSP • 異なるドメインのIGP情報を知ることができな いのでルーターでは計算困難 – 複雑なTraffic Engineering • 遅延が何msec以下でジッターが… • ネットワーク全体でトラヒック分布を平準化 したい… (ルーター単体では全体最適は困難) 9

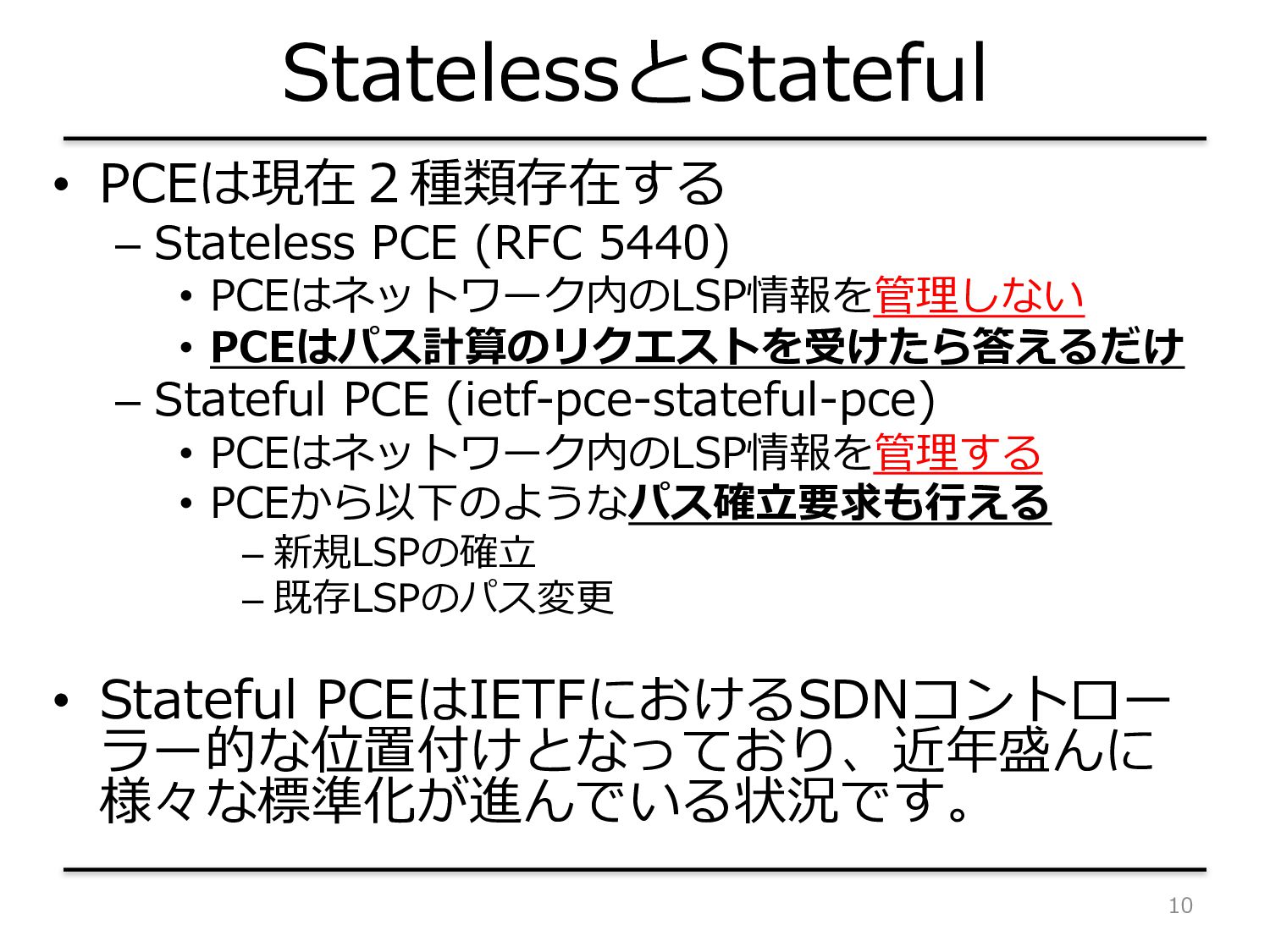

10. StatelessとStateful • PCEは現在２種類存在する – Stateless PCE (RFC 5440) • PCEはネットワーク内のLSP情報を管理しない • PCEはパス計算のリクエストを受けたら答えるだけ – Stateful PCE (ietf-pce-stateful-pce) • PCEはネットワーク内のLSP情報を管理する • PCEから以下のようなパス確⽴要求も⾏える – 新規LSPの確⽴ – 既存LSPのパス変更 • Stateful PCEはIETFにおけるSDNコントロー ラー的な位置付けとなっており、近年盛んに 様々な標準化が進んでいる状況です。 10
11. Agenda • PCEの概要・なぜ必要なのか？ • PCE/PCEP基本動作 • PCEの利⽤事例 11

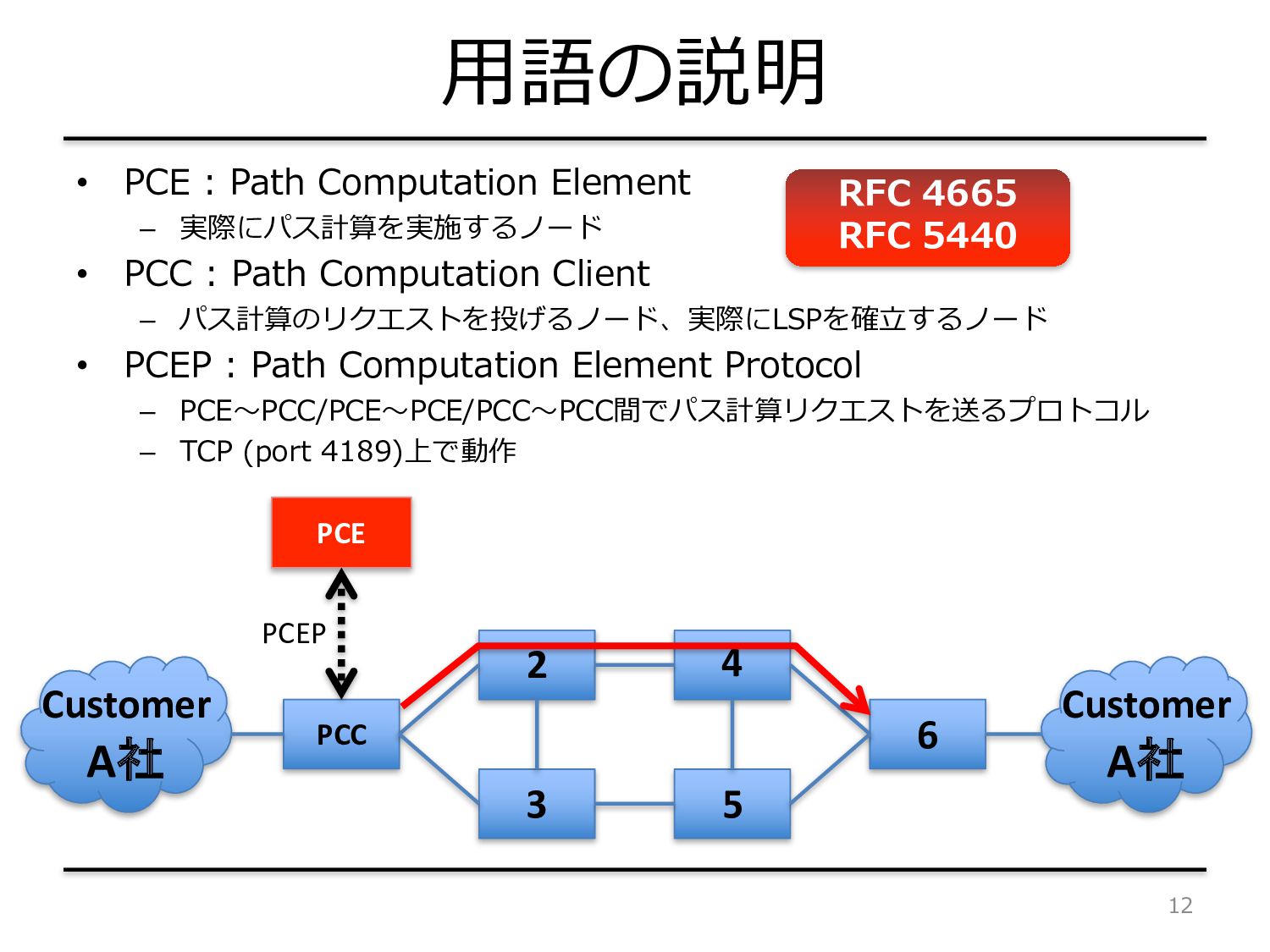

12. ⽤語の説明 • PCE : Path Computation Element – 実際にパス計算を実施するノード • PCC : Path Computation Client – パス計算のリクエストを投げるノード、実際にLSPを確⽴するノード • PCEP : Path Computation Element Protocol – PCE〜PCC/PCE〜PCE/PCC〜PCC間でパス計算リクエストを送るプロトコル – TCP (port 4189)上で動作 PCC 6 2 3 4 5 PCE Customer A社 Customer A社 PCEP RFC 4665 RFC 5440 12

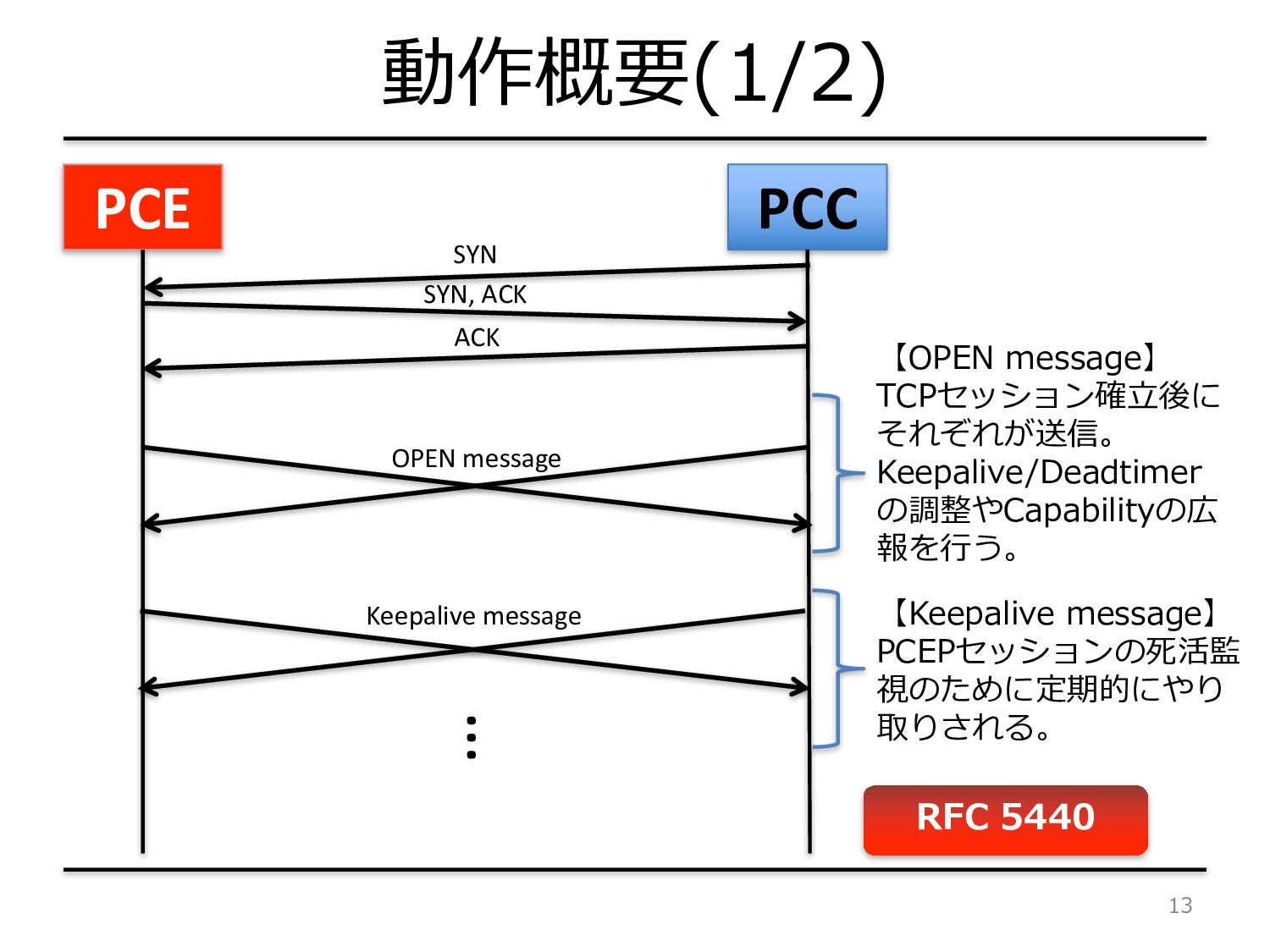

13. 動作概要(1/2) PCE PCC SYN SYN, ACK ACK OPEN message Keepalive message … 【OPEN message】 TCPセッション確⽴後に それぞれが送信。 Keepalive/Deadtimer の調整やCapabilityの広 報を⾏う。 【Keepalive message】 PCEPセッションの死活監 視のために定期的にやり 取りされる。 RFC 5440 13

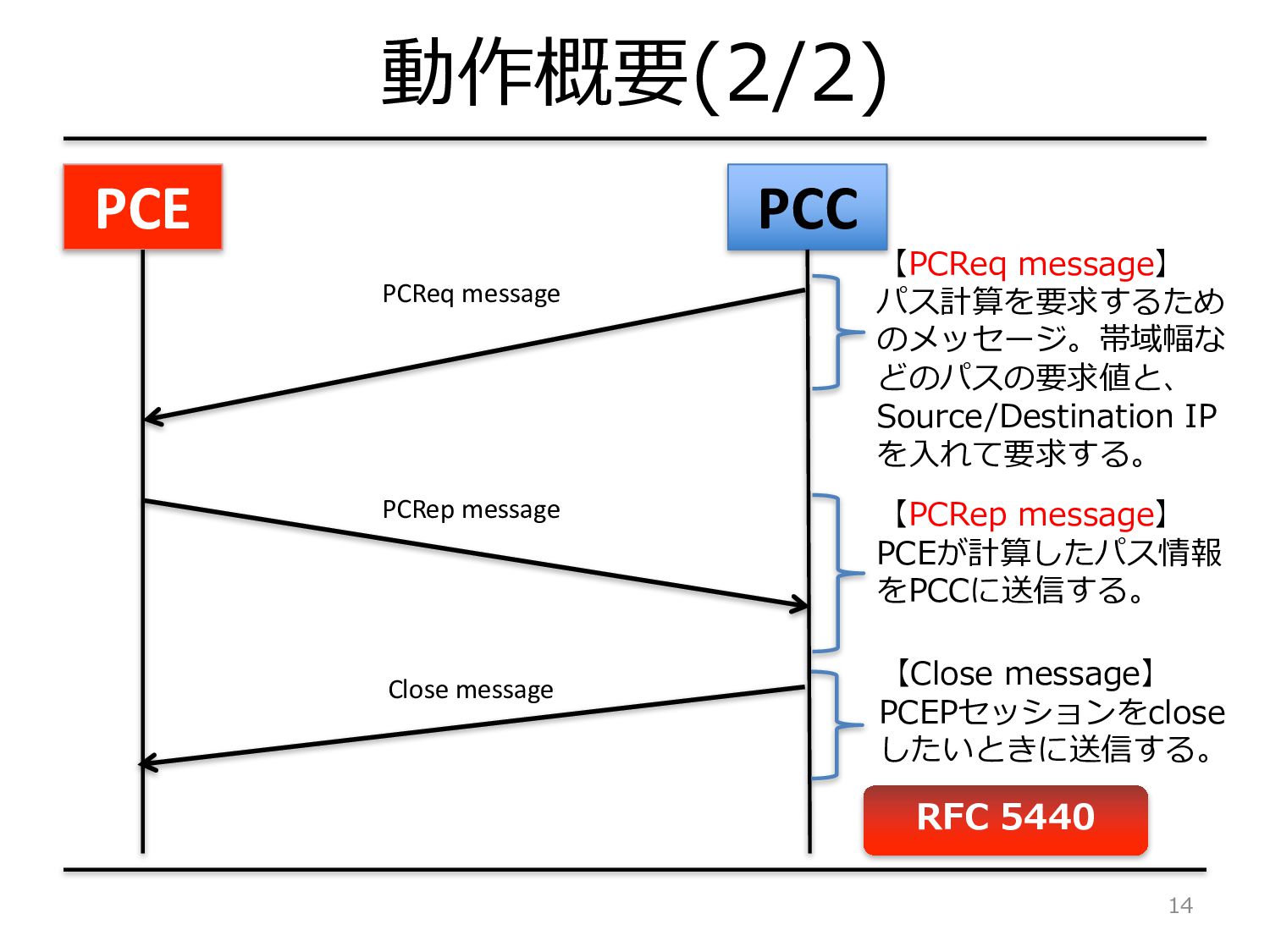

14. 動作概要(2/2) PCE PCC PCReq message 【PCReq message】 パス計算を要求するため のメッセージ。帯域幅な どのパスの要求値と、 Source/Destination IP を⼊れて要求する。 【PCRep message】 PCEが計算したパス情報 をPCCに送信する。 PCRep message Close message 【Close message】 PCEPセッションをclose したいときに送信する。 RFC 5440 14

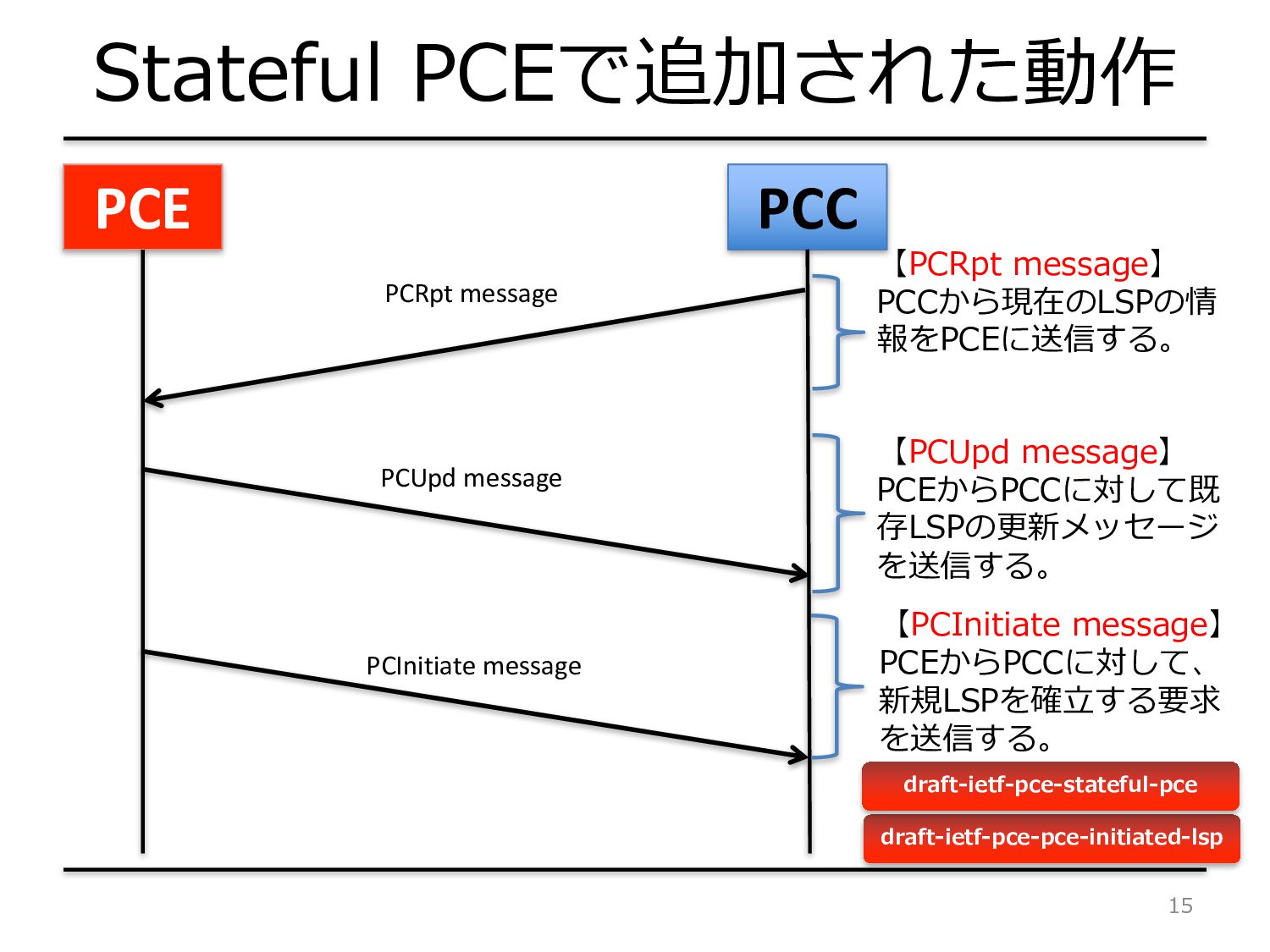

15. Stateful PCEで追加された動作 PCE PCC PCRpt message 【PCRpt message】 PCCから現在のLSPの情 報をPCEに送信する。 【PCUpd message】 PCEからPCCに対して既 存LSPの更新メッセージ を送信する。 PCUpd message PCInitiate message 【PCInitiate message】 PCEからPCCに対して、 新規LSPを確⽴する要求 を送信する。 draft-ietf-pce-pce-initiated-lsp draft-ietf-pce-stateful-pce 15
16. Agenda • PCEの概要・なぜ必要なのか？ • PCE/PCEP基本動作 • PCEの利⽤事例 16

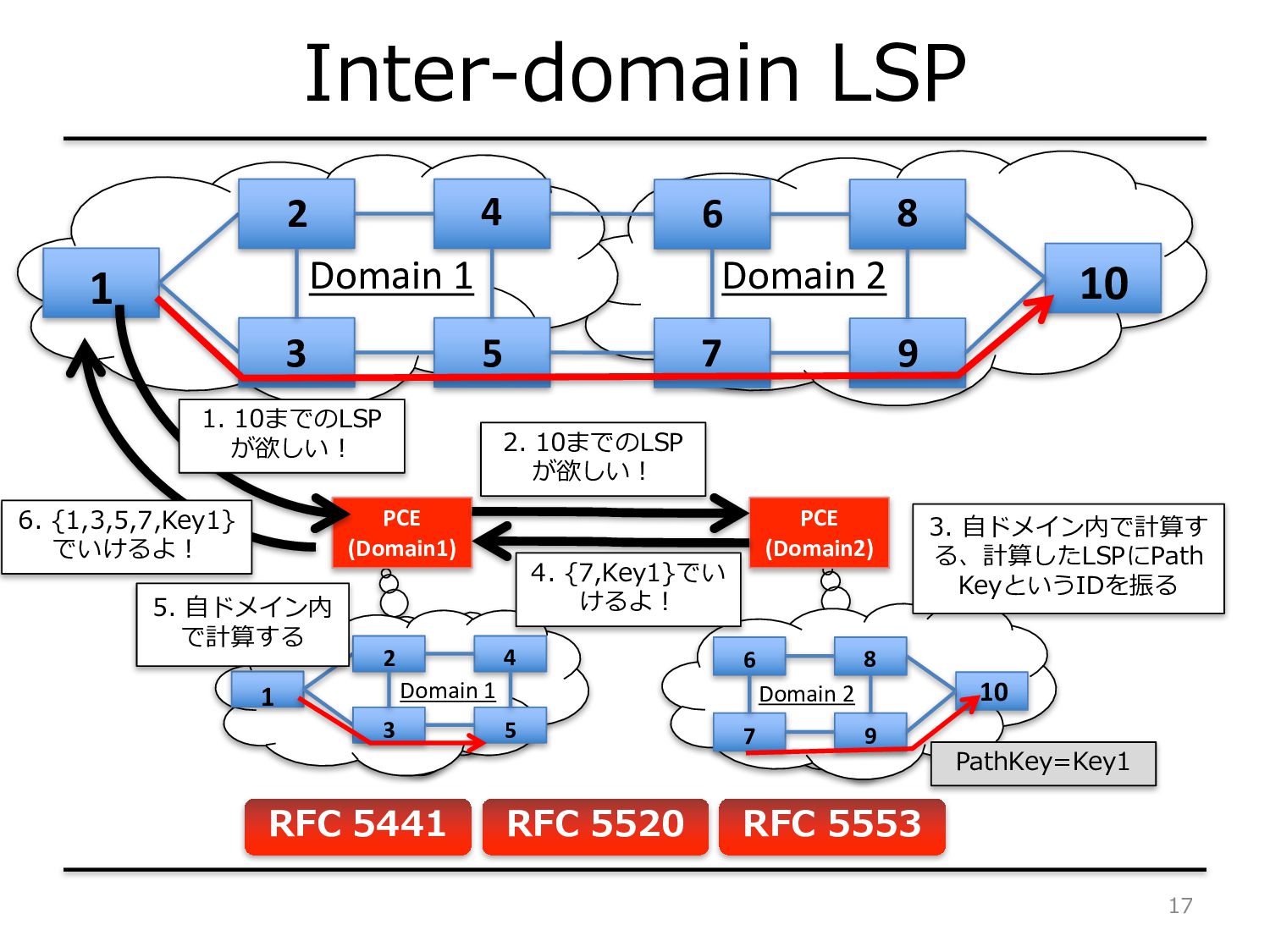

17. Inter-domain LSP 1 2 3 4 5 6 7 8 9 10 Domain 1 Domain 2 PCE (Domain2) PCE (Domain1) 1 2 3 4 5 Domain 1 6 7 8 9 10 Domain 2 1. 10までのLSP が欲しい！ 2. 10までのLSP が欲しい！ PathKey=Key1 4. {7,Key1}でい けるよ！ 6. {1,3,5,7,Key1} でいけるよ！ 3. ⾃ドメイン内で計算す る、計算したLSPにPath KeyというIDを振る 5. ⾃ドメイン内 で計算する RFC 5441 RFC 5520 RFC 5553 17

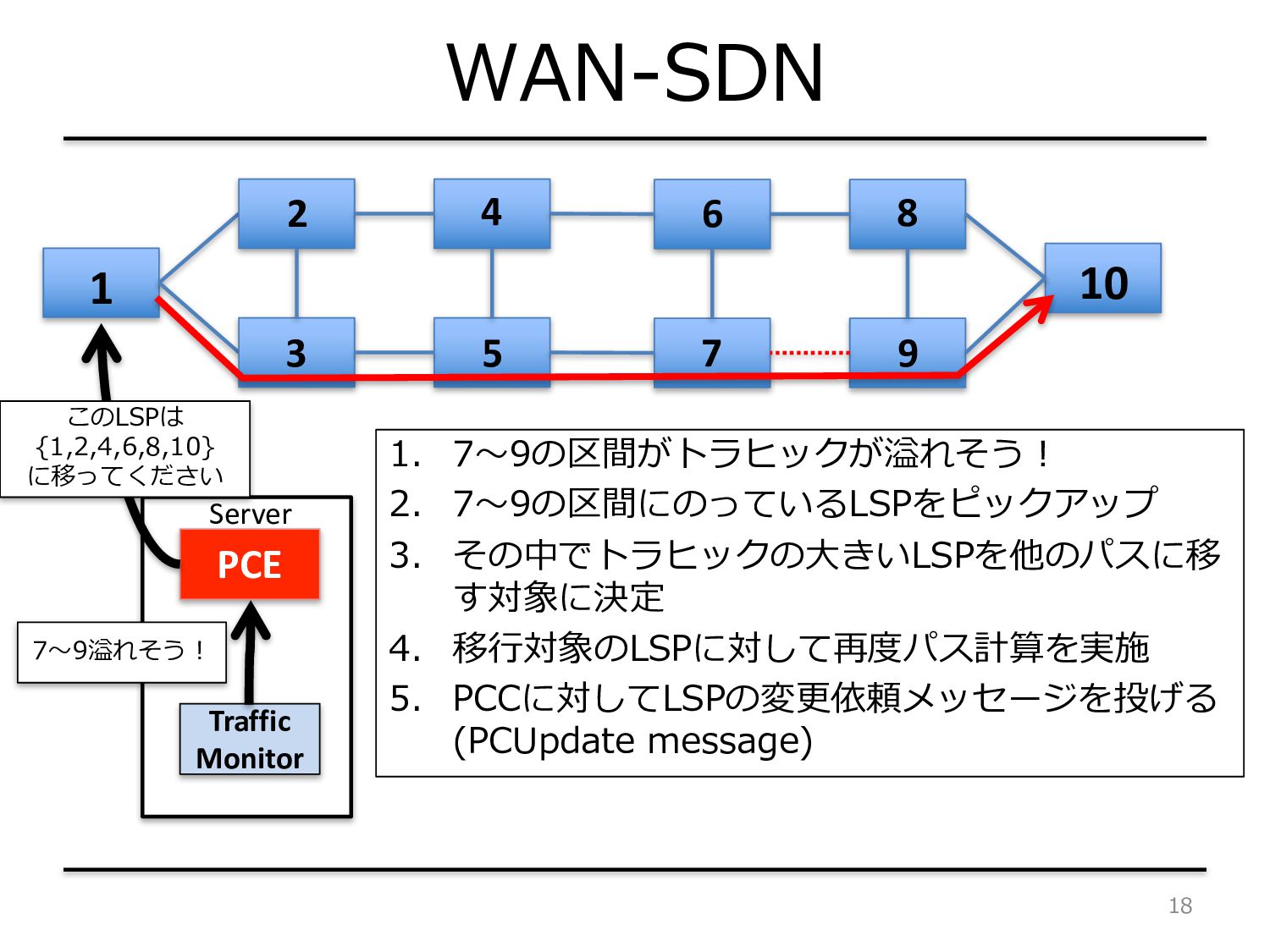

18. WAN-SDN 1 2 3 4 5 6 7 8 9 10 PCE 1. 7〜9の区間がトラヒックが溢れそう！ 2. 7〜9の区間にのっているLSPをピックアップ 3. その中でトラヒックの⼤きいLSPを他のパスに移 す対象に決定 4. 移⾏対象のLSPに対して再度パス計算を実施 5. PCCに対してLSPの変更依頼メッセージを投げる (PCUpdate message) このLSPは {1,2,4,6,8,10} に移ってください 18 Traffic Monitor 7〜9溢れそう！ Server

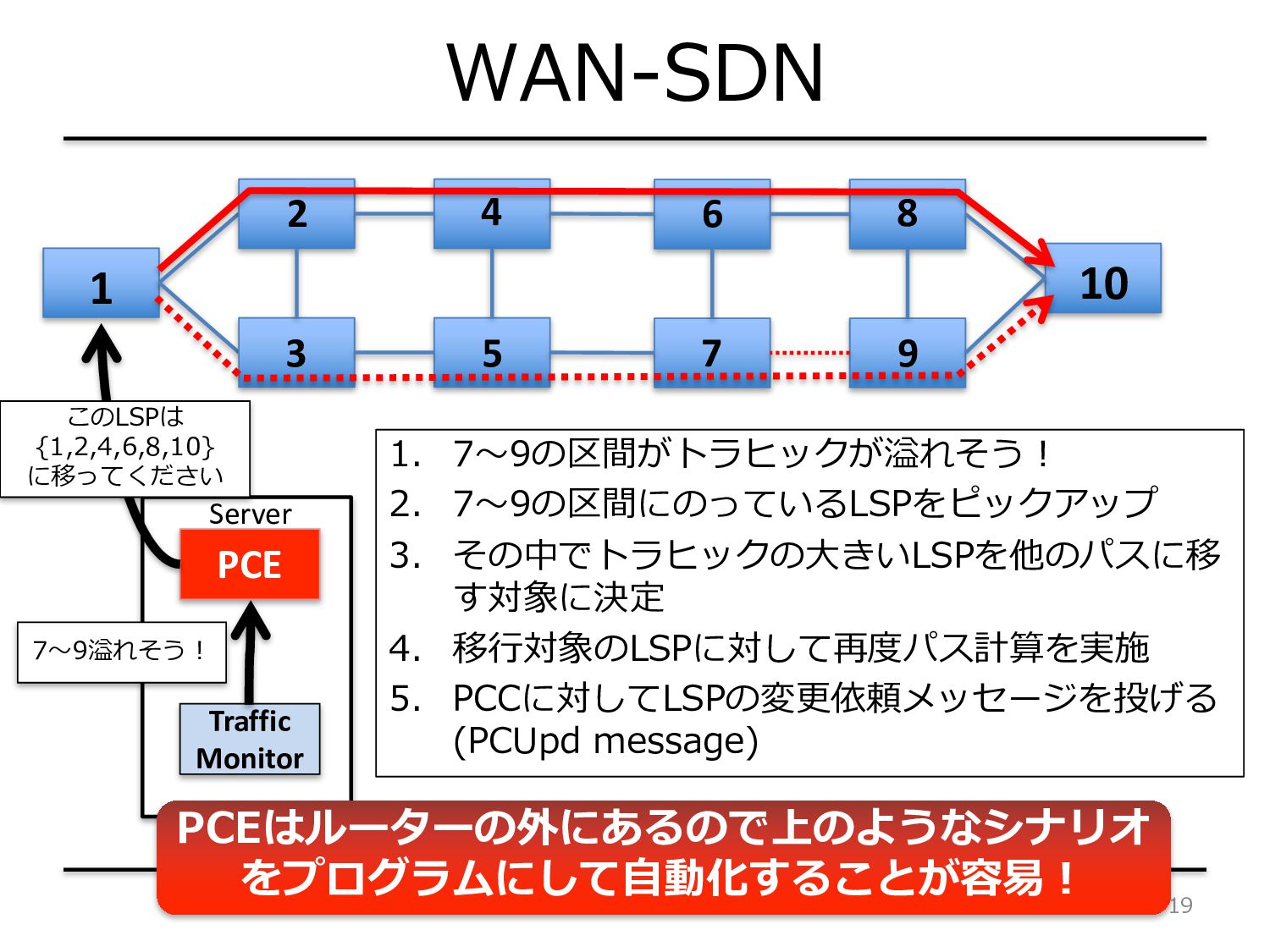

19. WAN-SDN 1 2 3 4 5 6 7 8 9 10 PCE 1. 7〜9の区間がトラヒックが溢れそう！ 2. 7〜9の区間にのっているLSPをピックアップ 3. その中でトラヒックの⼤きいLSPを他のパスに移 す対象に決定 4. 移⾏対象のLSPに対して再度パス計算を実施 5. PCCに対してLSPの変更依頼メッセージを投げる (PCUpd message) このLSPは {1,2,4,6,8,10} に移ってください 19 Traffic Monitor 7〜9溢れそう！ PCEはルーターの外にあるので上のようなシナリオ をプログラムにして⾃動化することが容易！ Server

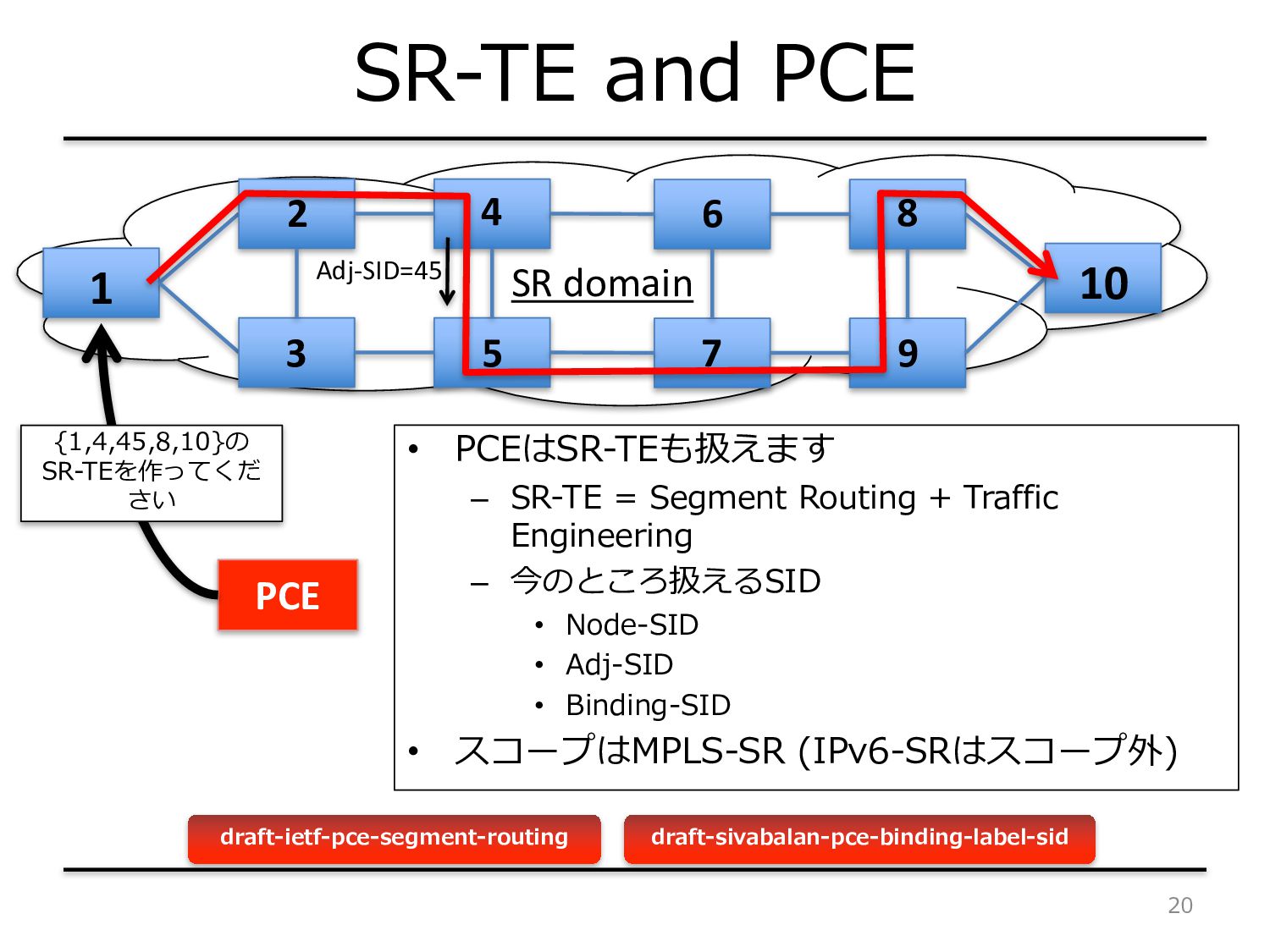

20. SR-TE and PCE 1 2 3 4 5 6 7 8 9 10 PCE {1,4,45,8,10}の SR-TEを作ってくだ さい 20 SR domain Adj-SID=45 • PCEはSR-TEも扱えます – SR-TE = Segment Routing + Traffic Engineering – 今のところ扱えるSID • Node-SID • Adj-SID • Binding-SID • スコープはMPLS-SR (IPv6-SRはスコープ外) draft-ietf-pce-segment-routing draft-sivabalan-pce-binding-label-sid

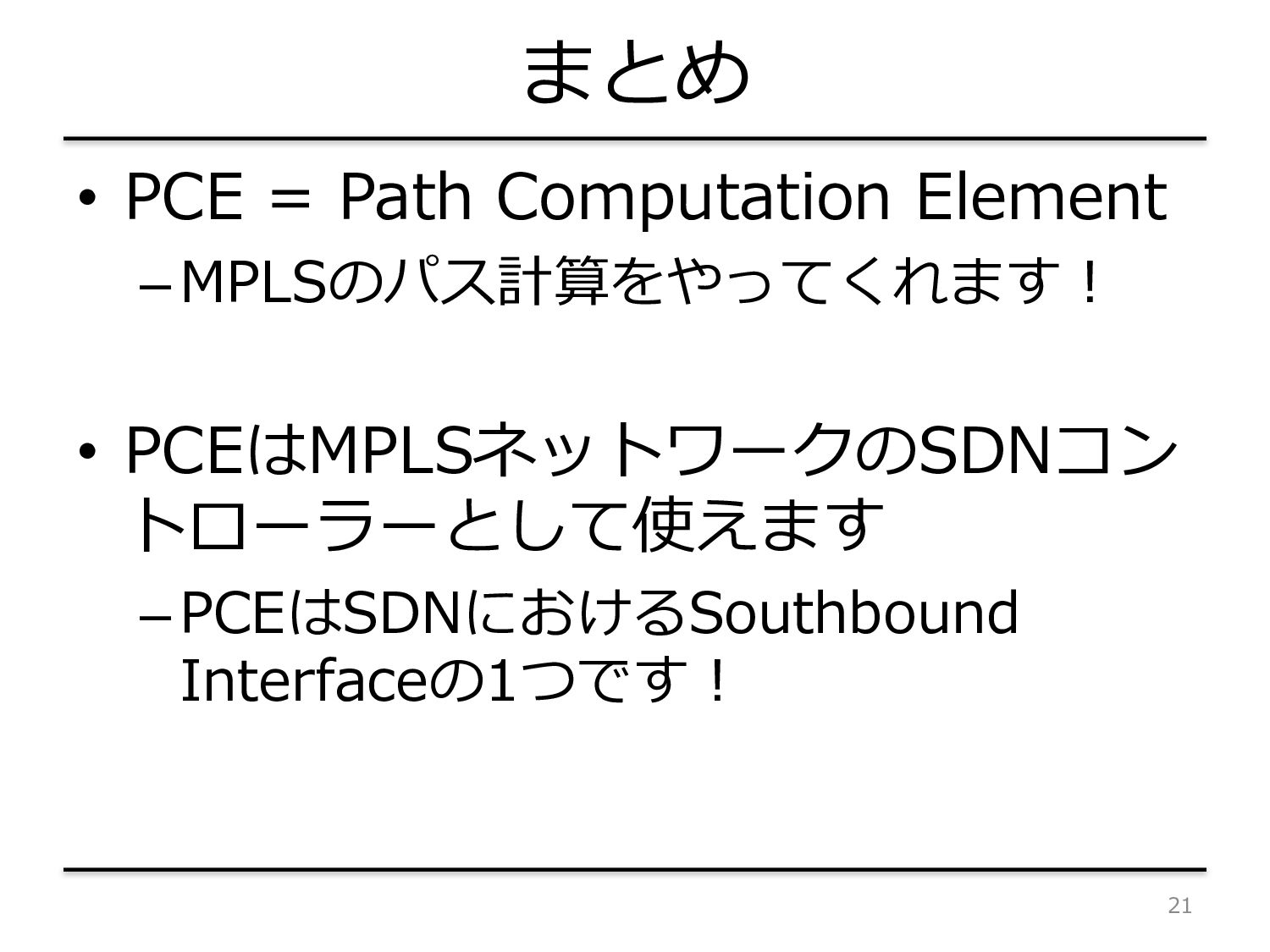

21. まとめ • PCE = Path Computation Element –MPLSのパス計算をやってくれます！ • PCEはMPLSネットワークのSDNコン トローラーとして使えます –PCEはSDNにおけるSouthbound Interfaceの1つです！ 21
