Webアプリを動かすまでのインフラ構築 / infra-build-for-web-app
Search
Tomoyuki KOYAMA
July 17, 2021
Technology
0
430
Webアプリを動かすまでのインフラ構築 / infra-build-for-web-app
23卒エンジニア志望学生LT会 vol.2 July 17, 2021 @オンライン
Tomoyuki KOYAMA
July 17, 2021
Tweet
Share
More Decks by Tomoyuki KOYAMA
See All by Tomoyuki KOYAMA
Reading HTTP Client Hints
tomoyk
0
88
Log message with JSON item count for root cause analysis in microservices
tomoyk
1
210
Distributed Log Search Based on Time Series Access and Service Relations
tomoyk
0
330
コンピュータが大好きな私が大学院進学した理由 / Why I chose graduate school
tomoyk
2
930
この先生きのこるための学び方 / how-to-learn-tech
tomoyk
1
400
佐川急便のフィッシングサイトを調べてみた / Analysis of sagawa fishing site
tomoyk
1
180
既存のWebアプリをセキュアにするためにやったこと / Student-LT-WebSec
tomoyk
0
180
パケットを覗いてみよう / Packet workshop for beginners
tomoyk
0
340
XSSの入力値を調べてみた / searching xss insertion value
tomoyk
3
1.5k
Other Decks in Technology
See All in Technology
Introduction to Sansan Meishi Maker Development Engineer
sansan33
PRO
0
310
今この時代に技術とどう向き合うべきか
gree_tech
PRO
2
2.1k
プロダクトのコードから見るGoによるデザインパターンの実践 #go_night_talk
bengo4com
1
2.7k
OSSで50の競合と戦うためにやったこと
yamadashy
3
600
初めてのDatabricks Apps開発
taka_aki
1
210
AWS UG Grantでグローバル20名に選出されてre:Inventに行く話と、マルチクラウドセキュリティの教科書を執筆した話 / The Story of Being Selected for the AWS UG Grant to Attending re:Invent, and Writing a Multi-Cloud Security Textbook
yuj1osm
1
100
クラウドとリアルの融合により、製造業はどう変わるのか?〜クラスメソッドの製造業への取組と共に〜
hamadakoji
0
160
AI Agent Dojo #2 watsonx Orchestrateフローの作成
oniak3ibm
PRO
0
140
もう外には出ない。より快適なフルリモート環境を目指して
mottyzzz
2
220
「最速」で Gemini CLI を使いこなそう! 〜Cloud Shell/Cloud Run の活用〜 / The Fastest Way to Master the Gemini CLI — with Cloud Shell and Cloud Run
aoto
PRO
0
130
新規事業におけるGORM+SQLx併用アーキテクチャ
hacomono
PRO
0
440
なぜAWSを活かしきれないのか?技術と組織への処方箋
nrinetcom
PRO
5
1k
Featured
See All Featured
Practical Orchestrator
shlominoach
190
11k
BBQ
matthewcrist
89
9.8k
Responsive Adventures: Dirty Tricks From The Dark Corners of Front-End
smashingmag
253
22k
CoffeeScript is Beautiful & I Never Want to Write Plain JavaScript Again
sstephenson
162
15k
A better future with KSS
kneath
239
18k
Leading Effective Engineering Teams in the AI Era
addyosmani
7
520
StorybookのUI Testing Handbookを読んだ
zakiyama
31
6.2k
Facilitating Awesome Meetings
lara
56
6.6k
No one is an island. Learnings from fostering a developers community.
thoeni
21
3.5k
What's in a price? How to price your products and services
michaelherold
246
12k
Designing Dashboards & Data Visualisations in Web Apps
destraynor
231
53k
The Language of Interfaces
destraynor
162
25k
Transcript

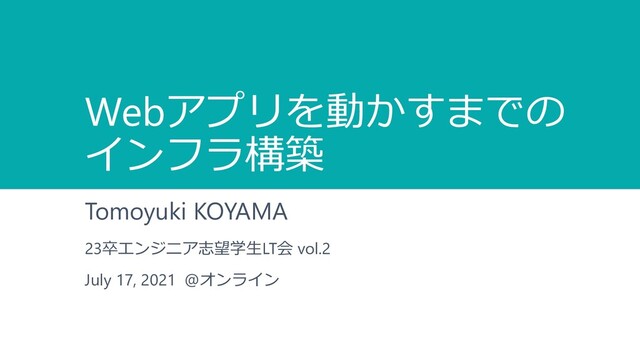

Webアプリを動かすまでの インフラ構築 Tomoyuki KOYAMA 23卒エンジニア志望学⽣LT会 vol.2 July 17, 2021 @オンライン
⾃⼰紹介 • 名前︓こやま ともゆき • 所属︓東京⼯科⼤ M1 • 初プログラミング︓中2のときにVBA •
好きな技術︓コンテナ,CI/CD,監視 • 好きなお酒︓エールビール tomoyk tomoyk [Slack] #times-koyama_5000000000000000
はじめに ◆本⽇のゴール デプロイしたWebアプリが動作するために必要な インフラ技術を理解する. ◆対象とする⽅ Webアプリの開発者 (デプロイしたWebアプリが動作する裏側を知りたい) Web App (Flask/Rails)
インター ネット いい感じ な何か ユーザ
アジェンダ Webアプリを動かすための 環境構築 リクエストがAppに 到達するまで
Webアプリを動かすための 環境構築 ⼟台づくり
Webアプリの動作に必要なもの ◆Webアプリの実⾏環境を構成する要素 Application 実⾏対象のソースコード(main.py) Binary/Library (Middleware) Python, OpenSSL, Nginx, MySQL
OS Linux (Ubuntu, Alpine Linux) Hardware CPU, メモリ, ストレージ, ネットワーク OS Bin/Lib App Hardware ®Ubuntu is a registered trademark of Canonical Ltd. ⾼レイヤ 低レイヤ
Webアプリの動作に必要なもの ◆クラウド上にある実⾏環境での管理対象 • 責任共有モデル︓クラウド利⽤者とクラウド提供者で責任を共有 • 管理対象が増えるほど,考えるべきことが増える. • アップデート,セキュリティ対応,品質保証 OS Bin/Lib
App OS Bin/Lib App IaaS 例: AWS EC2 OS Bin/Lib App PaaS / FaaS 例: Heroku CaaS 例: Google Cloud Run OS Bin/Lib Container Hardware Hardware Hardware I: Infrastructure P: Platform F: Function C: Container クラウド 利⽤者 クラウド 提供者
Webアプリの動作に必要なもの • IaaSを例にWebアプリの動作に関わるインフラ構築を紹介 • Flask製Webアプリ(⾔語: Python) を例に紹介 • パブリッククラウドを対象にするため,Hardwareは割愛 •
※ Hardwareの知識は,チューニングには必要不可⽋ OS Bin/Lib App Hardware ®Ubuntu is a registered trademark of Canonical Ltd.
OSレイヤー ◆OSの選定とインストール • OSの例)Ubuntu, CentOS, Amazon Linux, Alpine Linux •
クラウドの場合,⼀般的にOSテンプレートから選択 • AWSの場合,AMI(Amazon Machine Images)を選択 ◆OSの初期設定 ホスト名,ユーザ管理,ファイアウォール (監視,ロギング,バックアップ) Hardware OS ®Ubuntu is a registered trademark of Canonical Ltd.
Bin/Libレイヤー ◆Binary/Libraryのインストール パッケージマネージャで導⼊する. ソースコードからビルドして導⼊する. OS Hardware Bin/Lib $ sudo apt
install python3.9 The following additional packages will be installed: ca-certificates file libexpat1 libmagic-mgc libmagic1 libpython3.9-minimal libpython3.9-stdlib libreadline8 libsqlite3-0 libssl1.1 mime-support openssl python3.9-minimal readline-common tzdata xz-utils Suggested packages: python3.9-venv python3.9-doc binutils binfmt-support readline-doc The following NEW packages will be installed: ca-certificates file libexpat1 libmagic-mgc libmagic1 libpython3.9-minimal libpython3.9-stdlib libreadline8 libsqlite3-0 libssl1.1 mime-support openssl python3.9 python3.9-minimal readline-common tzdata xz-utils $ wget http://nginx.org/download/nginx- 1.21.1.tar.gz $ tar xvf nginx-1.21.1.tar.gz $ cd nginx-1.21.1 $ ./configure && make && make install
Appレイヤー ◆Applicationライブラリ パッケージをインストール ◆Applicationのデプロイ ソースコードの配置(Ansible, Capistrano) ◆Applicationの起動(永続化) OS Bin/Lib App
Hardware $ pip install –r requirements.txt $ rsync /path/to/src remote:/dest $ /path/to/python /opt/src/main.py
リクエストがAppに 到達するまで リクエストが処理される順序
3層 2層 1層 PaaS / FaaS PaaS / FaaS Managed
Database PaaS / FaaS リクエストがAppに到達するまで ◆アーキテクチャの例 Managed Load Balancer Load Balancer uWSGI + Flask MySQL エンド ユーザ Bin/Lib (Middleware) App Bin/Lib (Middleware) 仮想マシン Nginx uWSGI + Flask MySQL エンド ユーザ Bin/Lib (Middleware) App Bin/Lib (Middleware) Managed Service 単⼀の仮想マシン 3層アーキテクチャ
1層 1層 − Webサーバ • エンドユーザからのリクエストを受け取る. • OSSの例)Apache HTTP Server,
Nginx, Caddy • Managed Serviceの例)AWS ALB, Azure Load Balancer • 主な役割︓HTTPSの終端,ロードバランサ,キャッシュ Webサーバ エンド ユーザ Bin/Lib (Middleware) HTTPS
2層 2層 − Appサーバ • Webサーバ(Nginx)からのリクエストに応じた処理を⾏う. • 「Webサーバ→Appサーバ」でのインターフェースは, WebサーバとAppサーバの組み合わせにより変化 •
⾔語やライブラリによりアーキテクチャは変わる. • ⾮同期処理が得意な⾔語/ライブラリか︖ → cf. C10K問題 Nginx uWSGI – Appサーバ Bin/Lib (Middleware) HTTP(S) Unix domain socket 通信⽅式 process process process thread thread WSGI(Python) Rack(Ruby) PSGI(Perl) Flask Flask
Note: ゲートウェイ・インターフェース ◆英語版WikipediaのSCGI 出典 https://en.wikipedia.org/wiki/Simple_Common_Gateway_Interface 2021-07-17アクセス
3層 − データベース • Appサーバからのクエリ(SQL)を受け取る. • クエリに対応したレコードを返答する. • OSSの例)MySQL, MongoDB,
PostgreSQL • 商⽤DBの例)Oracle Database, AWS DynamoDB, Google Cloud Spanner 3層 MySQL Bin/Lib (Middleware) uWSGI + Flask TCP Unix domain socket 通信⽅式
3層 2層 1層 まとめ Webアプリの構成要素 3層アーキテクチャ OS Bin/Lib App Hardware
⾼レイヤ 低レイヤ Nginx uWSGI + Flask MySQL エンド ユーザ Bin/Lib (Middleware) App Bin/Lib (Middleware) ®Ubuntu is a registered trademark of Canonical Ltd.
