故障モード影響解析

故障モード影響解析（FMEA、failure mode and effect analysis）は故障モード（故障の状態）の原因と影響を分析し、故障の防止に利用する、リスクマネジメントの手法の一つです。

Transcript

1. 故障モード影響解析（FMEA） 2020/4/6 Ver. 1.0

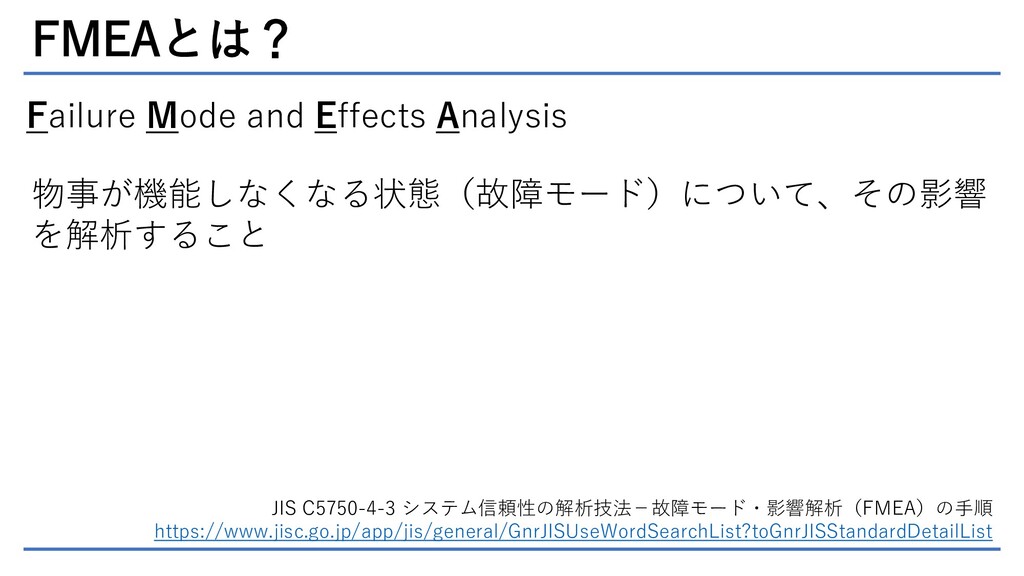

2. FMEAとは？ Failure Mode and Effects Analysis 物事が機能しなくなる状態（故障モード）について、その影響 を解析すること JIS C5750-4-3 システム信頼性の解析技法－故障モード・影響解析（FMEA）の手順 https://www.jisc.go.jp/app/jis/general/GnrJISUseWordSearchList?toGnrJISStandardDetailList

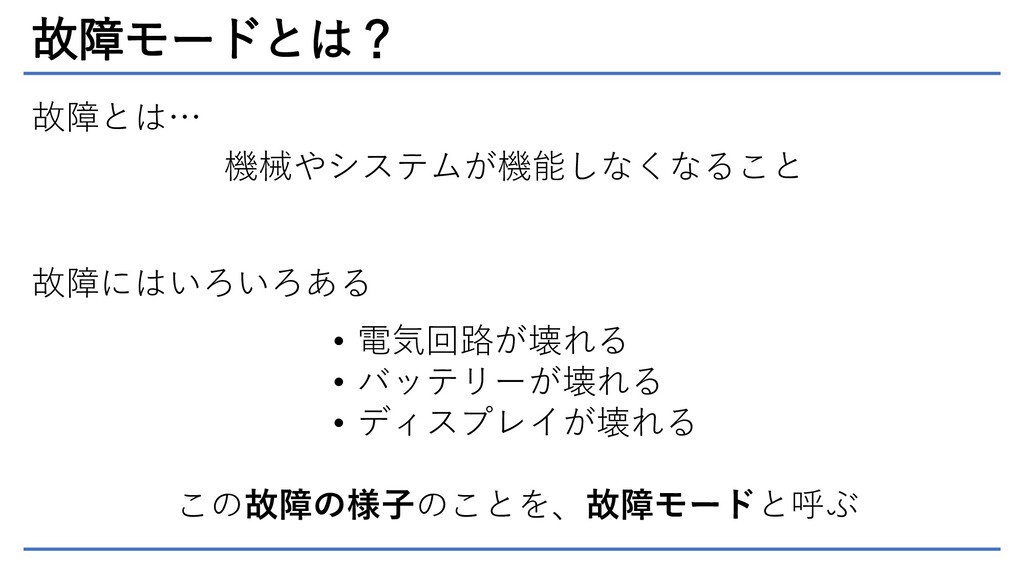

3. 故障モードとは？ 故障とは… 機械やシステムが機能しなくなること 故障にはいろいろある • 電気回路が壊れる • バッテリーが壊れる • ディスプレイが壊れる この故障の様子のことを、故障モードと呼ぶ
4. FMEAで行うこと 起こりうる故障モードとその影響・原因を明確にする 手順 1.システムを階層に分離する 2.下層から故障モードを列記する 3.故障モードの影響を調べる 4.故障モードの発生頻度を推定する 5.故障モードの原因を明らかにする 6.改善措置を提示する

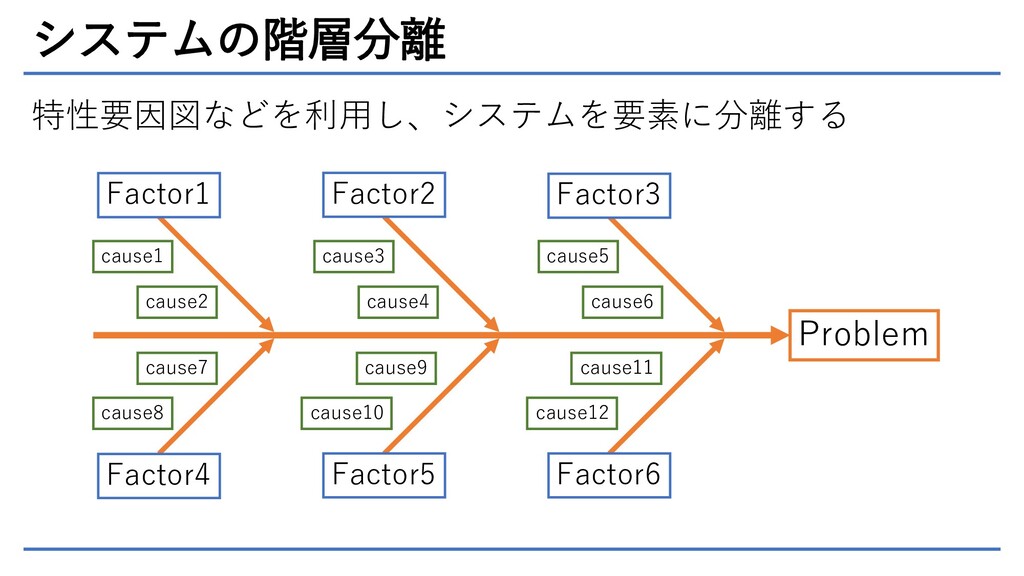

5. システムの階層分離 特性要因図などを利用し、システムを要素に分離する Problem Factor1 Factor2 Factor3 Factor4 Factor5 Factor6 cause1 cause2 cause3 cause4 cause5 cause6 cause7 cause8 cause9 cause10 cause11 cause12
6. 下層から故障モードを列記する 原因のうち、故障モードとなりうるものを表に列記していく 特性 要因 故障モード Problem Factor 1 Failure mode 1 Failure mode 2 Factor 2 Failure mode 3
7. 故障モードの影響・発生頻度を調べる リスクは問題の影響の大きさと発生頻度で決まる 表に故障モード、その影響の大きさ、発生頻度を記入する 故障モード 影響の大きさ 発生頻度 原因 Failure mode 1 1 2 Failure mode 2 2 3 Failure mode 3 3 3
8. 故障モードの原因を明らかにする 故障モード 影響の大きさ 発生頻度 原因 Failure mode 1 1 2 Cause 1 Failure mode 2 2 3 Cause 2 Failure mode 3 3 3 Cause 3 故障モードの原因を表に示し、改善の可能性を検討する
9. FMECAとFMEDA ともに、FMEAの拡張版 FMECA（Failure Modes Effects and Criticality Analysis） FMEDA（Failure Modes Effects and Diagnostics Analysis） FMEAの影響の大きさ、発生頻度に加えて、 故障の検出のしやすさ をそれぞれ定量的に示し、故障を評価する
10. 故障モードの影響の大きさ 大きさ 詳細 なし 影響なし 軽微 顧客の50％が気づく欠点 低い 性能が低下した状態 中程度 動作するが、快適性に関わる機能は動かない 高い 基本的な性能が低下した状態 危険 法令に抵触するほど機能不全 影響の大きさによって、数値で評価する JIS C5750-4-3を参照

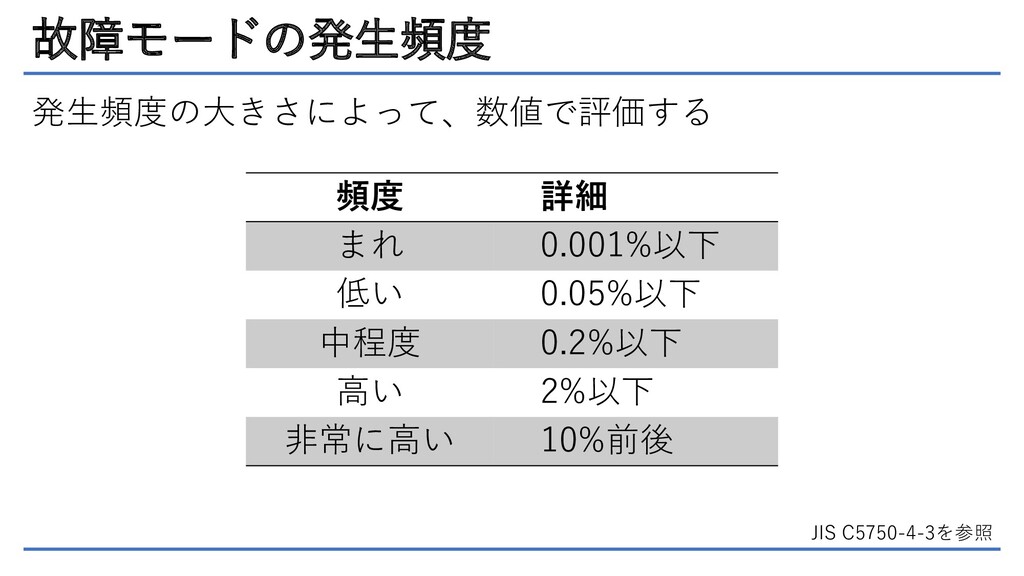

11. 故障モードの発生頻度 頻度 詳細 まれ 0.001%以下 低い 0.05%以下 中程度 0.2%以下 高い 2%以下 非常に高い 10%前後 発生頻度の大きさによって、数値で評価する JIS C5750-4-3を参照
12. 故障モードの検出性 検出性 詳細 確実 極めて検出しやすい 高い 検出しやすい 中程度 普通に検出できる 低い 検出しにくい まれ ほぼ検出できない 故障の検出しやすさによって、数値で評価する JIS C5750-4-3を参照
13. 故障モードの定量的な評価 故障モード 影響の 大きさ 発生頻度 検出性 RPN Failure mode 1 1 2 ２ 5 Failure mode 2 2 3 1 6 Failure mode 3 3 3 3 9 RPN: Risk Priority Number ココでは足し算で計算 故障モードの影響・頻度・検出性から、RPNを計算する RPNを基準にリスクを勘案し、処置の計画を行う
14. まとめ • FMEAでは、故障モードの評価を行う • 故障モードの影響、頻度、検出性を評価する • 評価から、RPNを計算し、処置を行う
