1. AWS IoTを用いたタリー伝送システム の開発と商品化 2022/6/29 朝日放送テレビ株式会社 技術局 技術戦略部 荒木 優 1
2. 自己紹介 • 荒木 優（Yu Araki） • 朝日放送テレビ株式会社 技術局技術戦略部 • 2014年入社 ◦ 入社から４年間 制作技術センター 音声担当 ▪ AirTallyの前身（荒木タリー）を開発 ◦ 4年間 技術管理部 送信担当 ▪ 送信業務と並行してAirTallyを開発 ◦ 6月～ 技術戦略部（新技術開発などを担当） 2

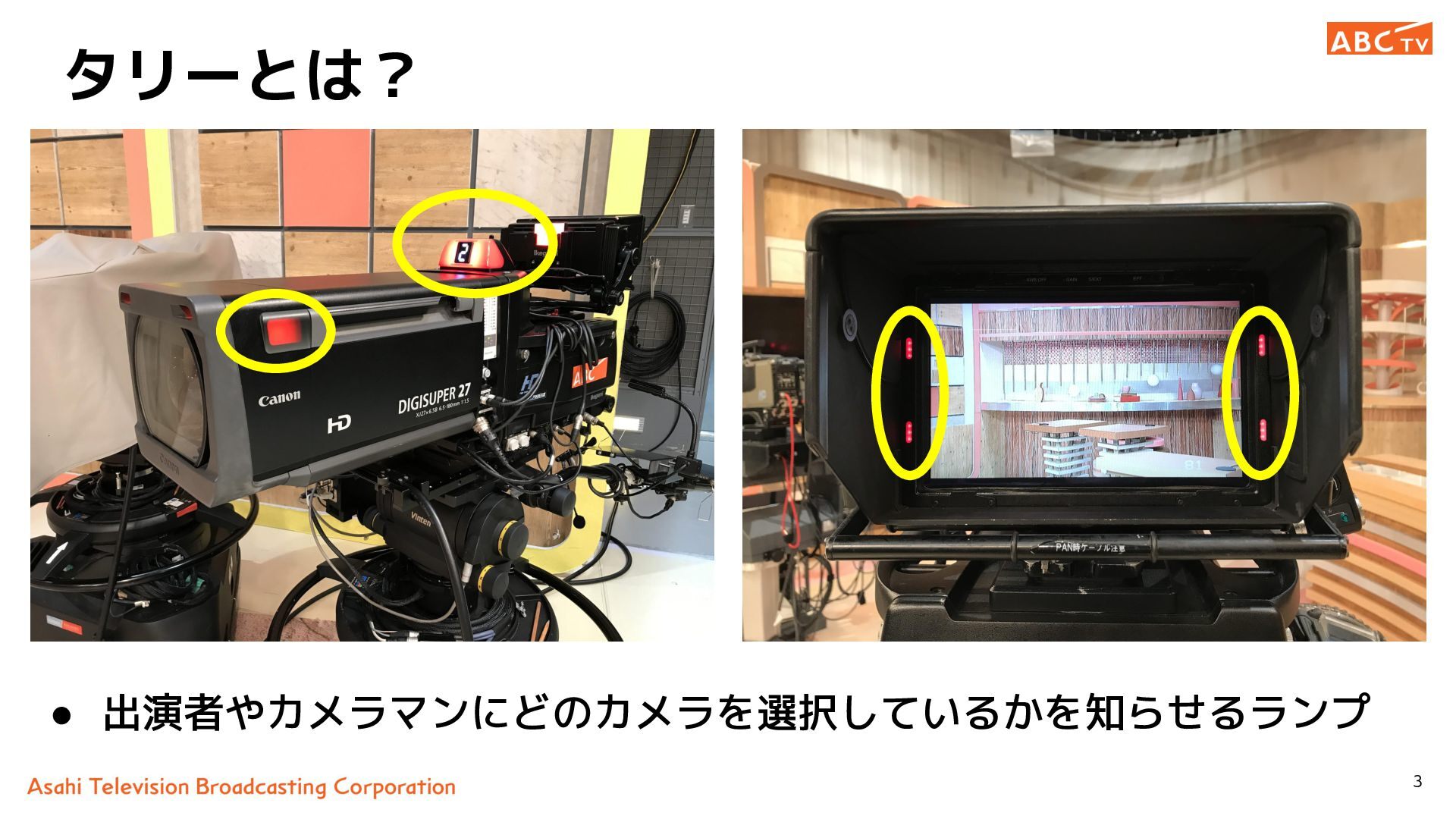

3. タリーとは？ • 出演者やカメラマンにどのカメラを選択しているかを知らせるランプ 3

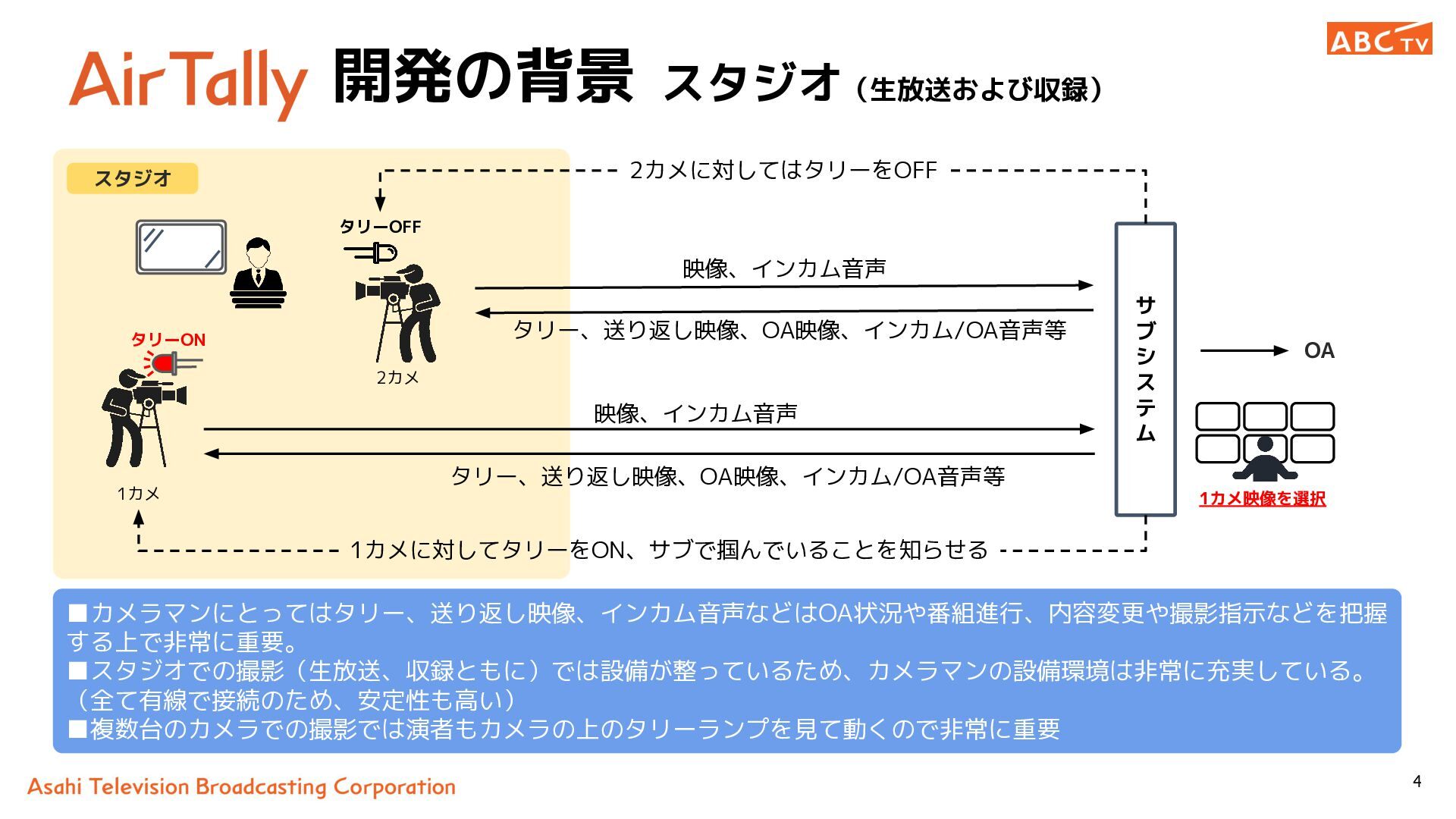

4. 開発の背景 スタジオ（生放送および収録） 2カメに対してはタリーをOFF スタジオ タリーOFF 映像、インカム音声 タリー、送り返し映像、OA映像、インカム/OA音声等 タリーON 2カメ 映像、インカム音声 1カメ サ ブ シ ス テ ム OA タリー、送り返し映像、OA映像、インカム/OA音声等 1カメ映像を選択 1カメに対してタリーをON、サブで掴んでいることを知らせる ▪カメラマンにとってはタリー、送り返し映像、インカム音声などはOA状況や番組進行、内容変更や撮影指示などを把握 する上で非常に重要。 ▪スタジオでの撮影（生放送、収録ともに）では設備が整っているため、カメラマンの設備環境は非常に充実している。 （全て有線で接続のため、安定性も高い） ▪複数台のカメラでの撮影では演者もカメラの上のタリーランプを見て動くので非常に重要 4

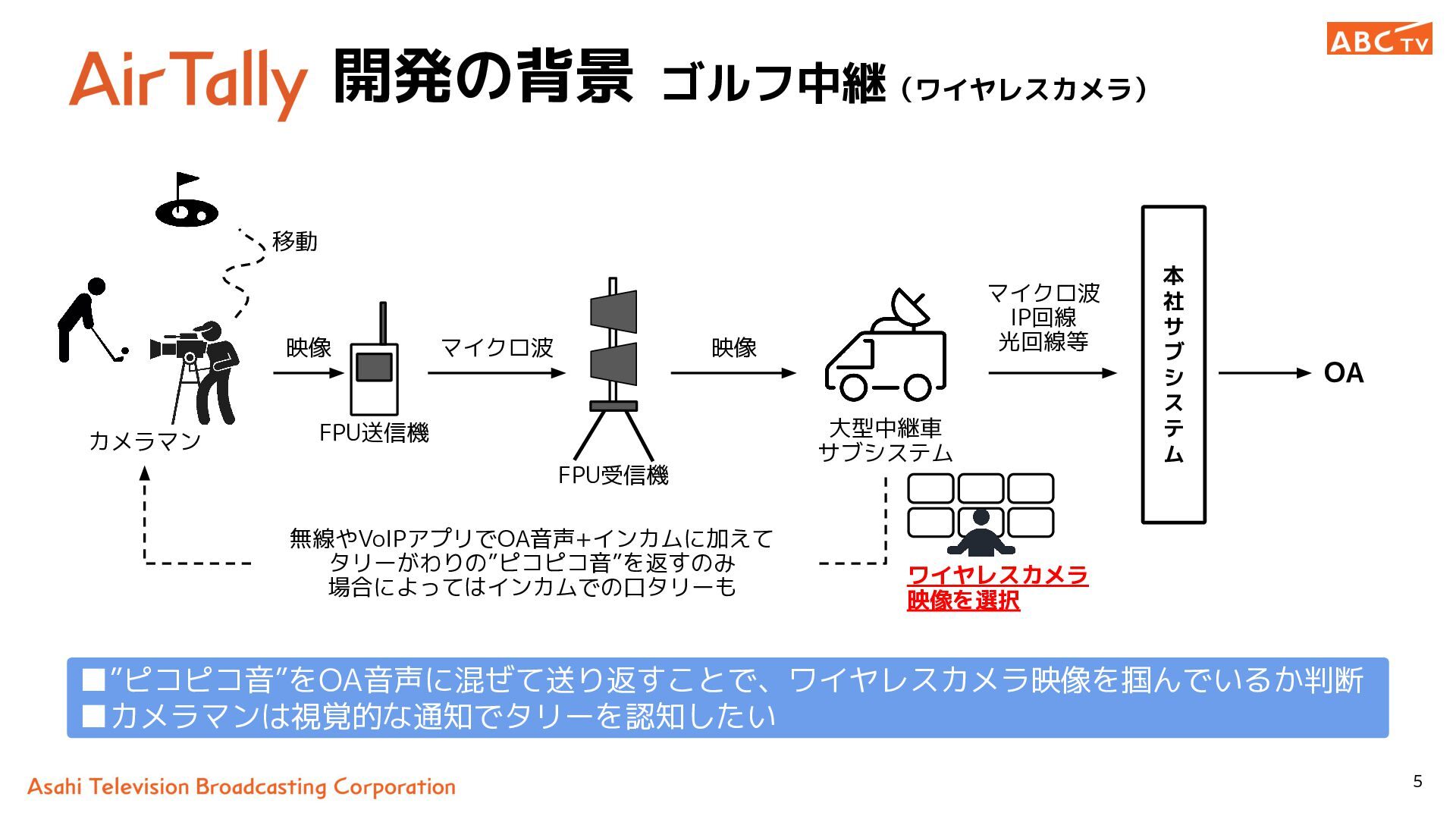

5. 開発の背景 ゴルフ中継（ワイヤレスカメラ） 移動 映像 カメラマン マイクロ波 マイクロ波 IP回線 光回線等 映像 FPU送信機 FPU受信機 無線やVoIPアプリでOA音声+インカムに加えて タリーがわりの”ピコピコ音”を返すのみ 場合によってはインカムでの口タリーも 大型中継車 サブシステム 本 社 サ ブ シ ス テ ム OA ワイヤレスカメラ 映像を選択 ▪”ピコピコ音”をOA音声に混ぜて送り返すことで、ワイヤレスカメラ映像を掴んでいるか判断 ▪カメラマンは視覚的な通知でタリーを認知したい 5

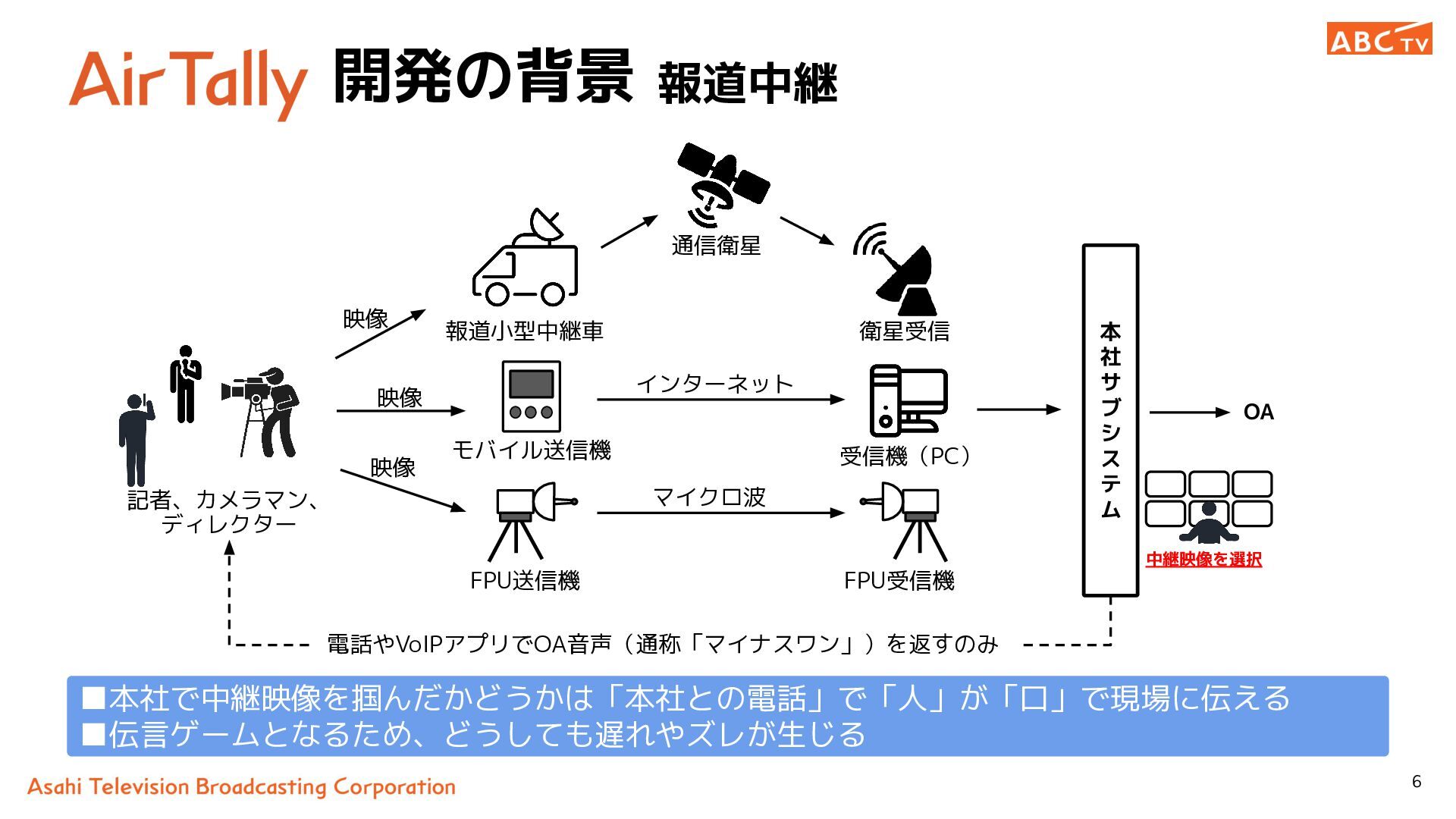

6. 開発の背景 報道中継 通信衛星 映像 インターネット 映像 映像 衛星受信 報道小型中継車 モバイル送信機 受信機（PC） マイクロ波 記者、カメラマン、 ディレクター 本 社 サ ブ シ ス テ ム OA 中継映像を選択 FPU送信機 FPU受信機 電話やVoIPアプリでOA音声（通称「マイナスワン」）を返すのみ ▪本社で中継映像を掴んだかどうかは「本社との電話」で「人」が「口」で現場に伝える ▪伝言ゲームとなるため、どうしても遅れやズレが生じる 6

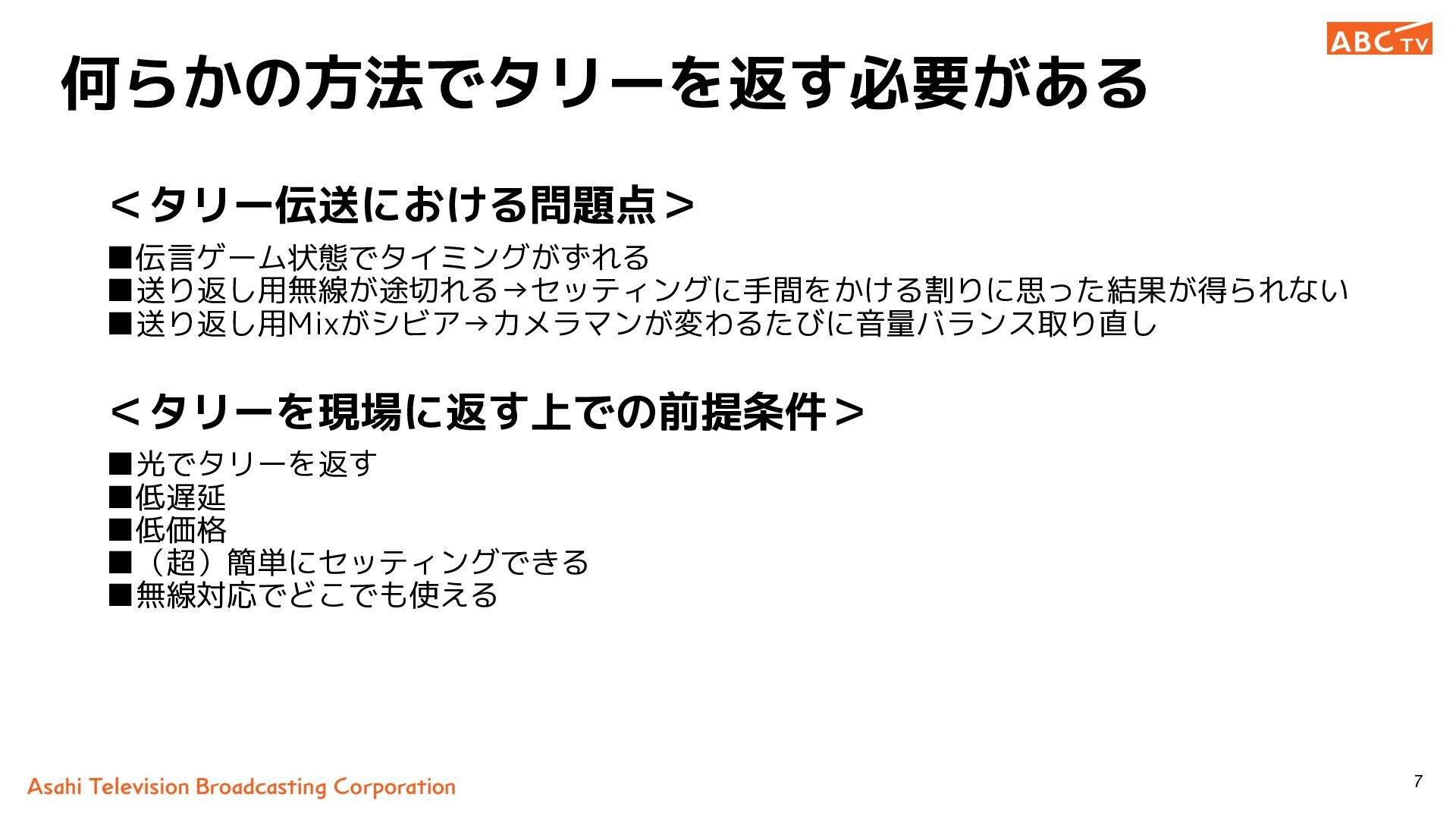

7. 何らかの方法でタリーを返す必要がある ＜タリー伝送における問題点＞ ▪伝言ゲーム状態でタイミングがずれる ▪送り返し用無線が途切れる→セッティングに手間をかける割りに思った結果が得られない ▪送り返し用Mixがシビア→カメラマンが変わるたびに音量バランス取り直し ＜タリーを現場に返す上での前提条件＞ ▪光でタリーを返す ▪低遅延 ▪低価格 ▪（超）簡単にセッティングできる ▪無線対応でどこでも使える 7

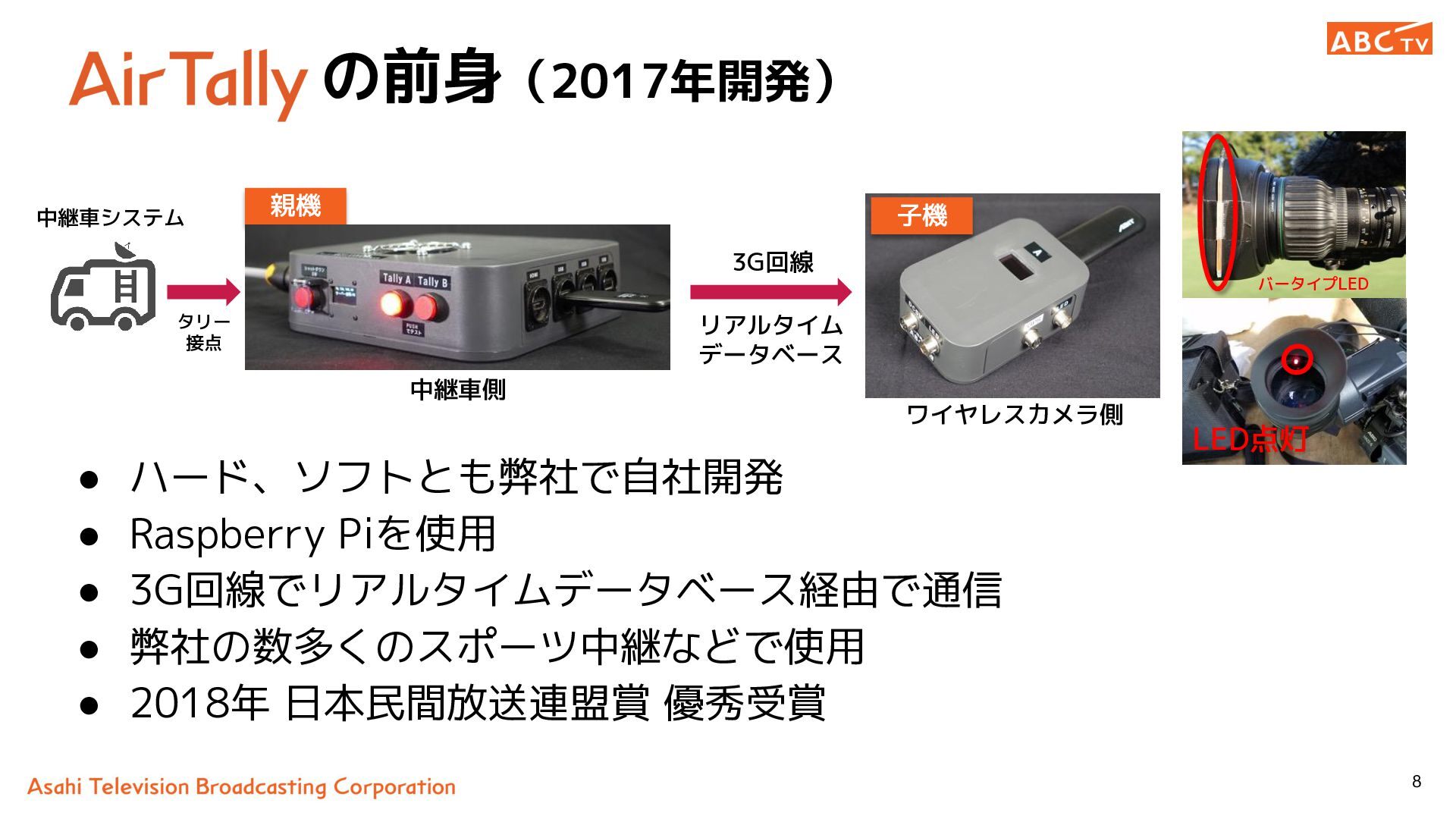

8. の前身（2017年開発） 中継車システム 親機 子機 3G回線 バータイプLED タリー 接点 リアルタイム データベース 中継車側 ワイヤレスカメラ側 LED点灯 • ハード、ソフトとも弊社で自社開発 • Raspberry Piを使用 • 3G回線でリアルタイムデータベース経由で通信 • 弊社の数多くのスポーツ中継などで使用 • 2018年 日本民間放送連盟賞 優秀受賞 8

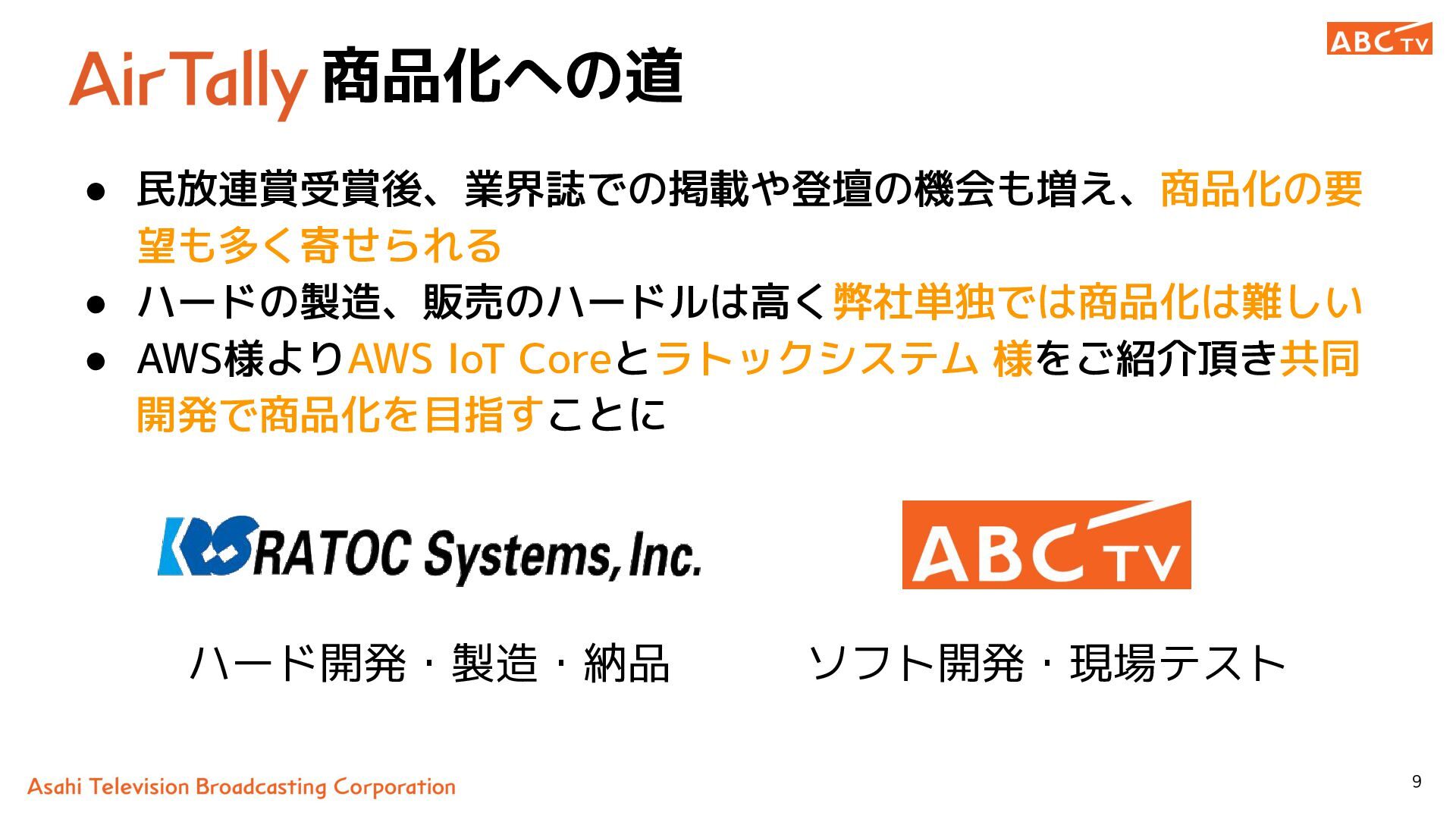

9. 商品化への道 • 民放連賞受賞後、業界誌での掲載や登壇の機会も増え、商品化の要 望も多く寄せられる • ハードの製造、販売のハードルは高く弊社単独では商品化は難しい • AWS様よりAWS IoT Coreとラトックシステム 様をご紹介頂き共同 開発で商品化を目指すことに ハード開発・製造・納品 ソフト開発・現場テスト 9

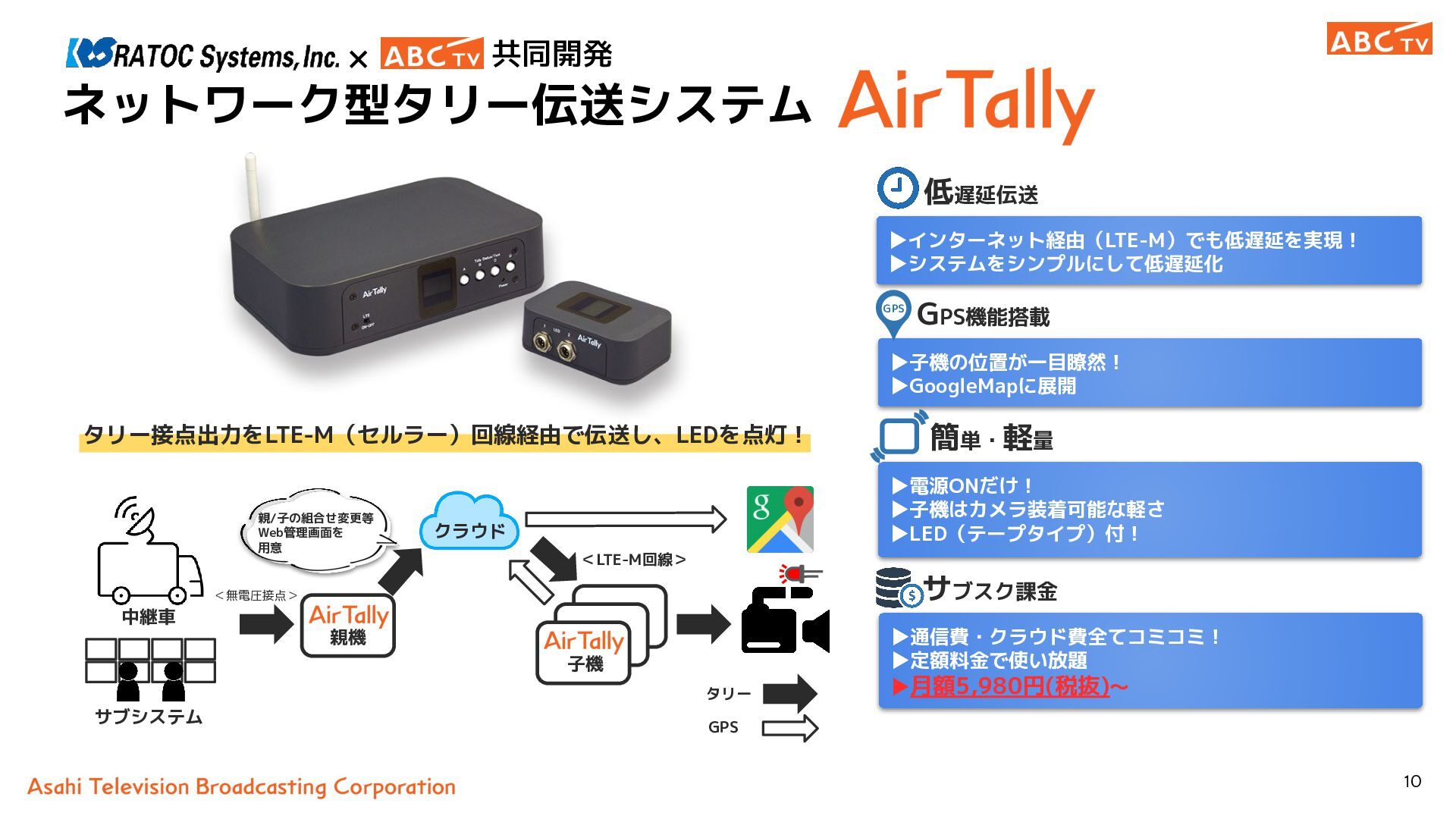

10. × 共同開発 ネットワーク型タリー伝送システム 低遅延伝送 ▶インターネット経由（LTE-M）でも低遅延を実現！ ▶システムをシンプルにして低遅延化 GPS GPS機能搭載 ▶子機の位置が一目瞭然！ ▶GoogleMapに展開 タリー接点出力をLTE-M（セルラー）回線経由で伝送し、LEDを点灯！ 親/子の組合せ変更等 Web管理画面を 用意 簡単・軽量 ▶電源ONだけ！ ▶子機はカメラ装着可能な軽さ ▶LED（テープタイプ）付！ クラウド ＜LTE-M回線＞ サブスク課金 ＜無電圧接点＞ 中継車 親機 子機 タリー サブシステム ▶通信費・クラウド費全てコミコミ！ ▶定額料金で使い放題 ▶月額5,980円(税抜)～ GPS 10

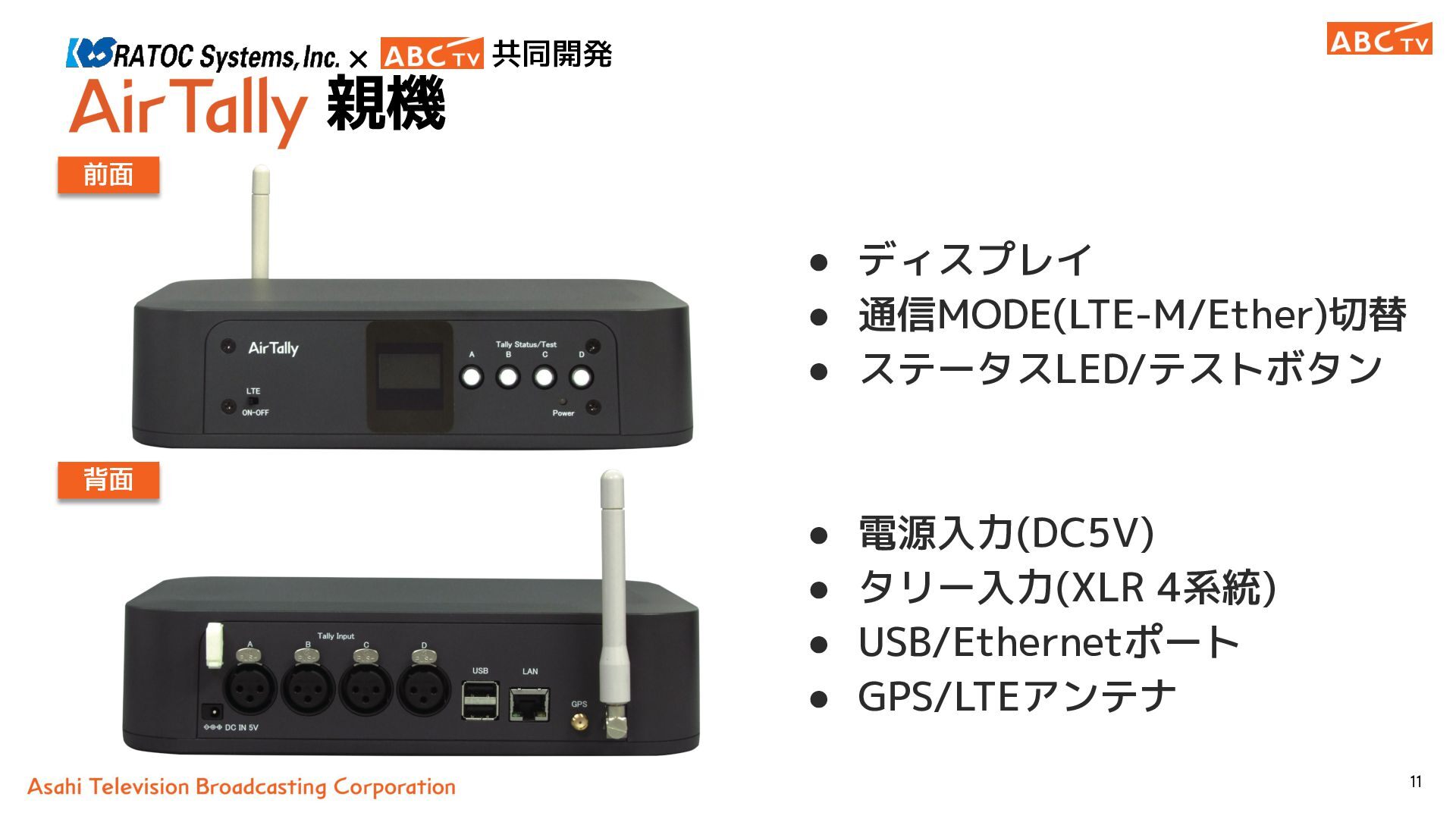

11. × 共同開発 親機 前面 • ディスプレイ • 通信MODE(LTE-M/Ether)切替 • ステータスLED/テストボタン 背面 • 電源入力(DC5V) • タリー入力(XLR 4系統) • USB/Ethernetポート • GPS/LTEアンテナ 11

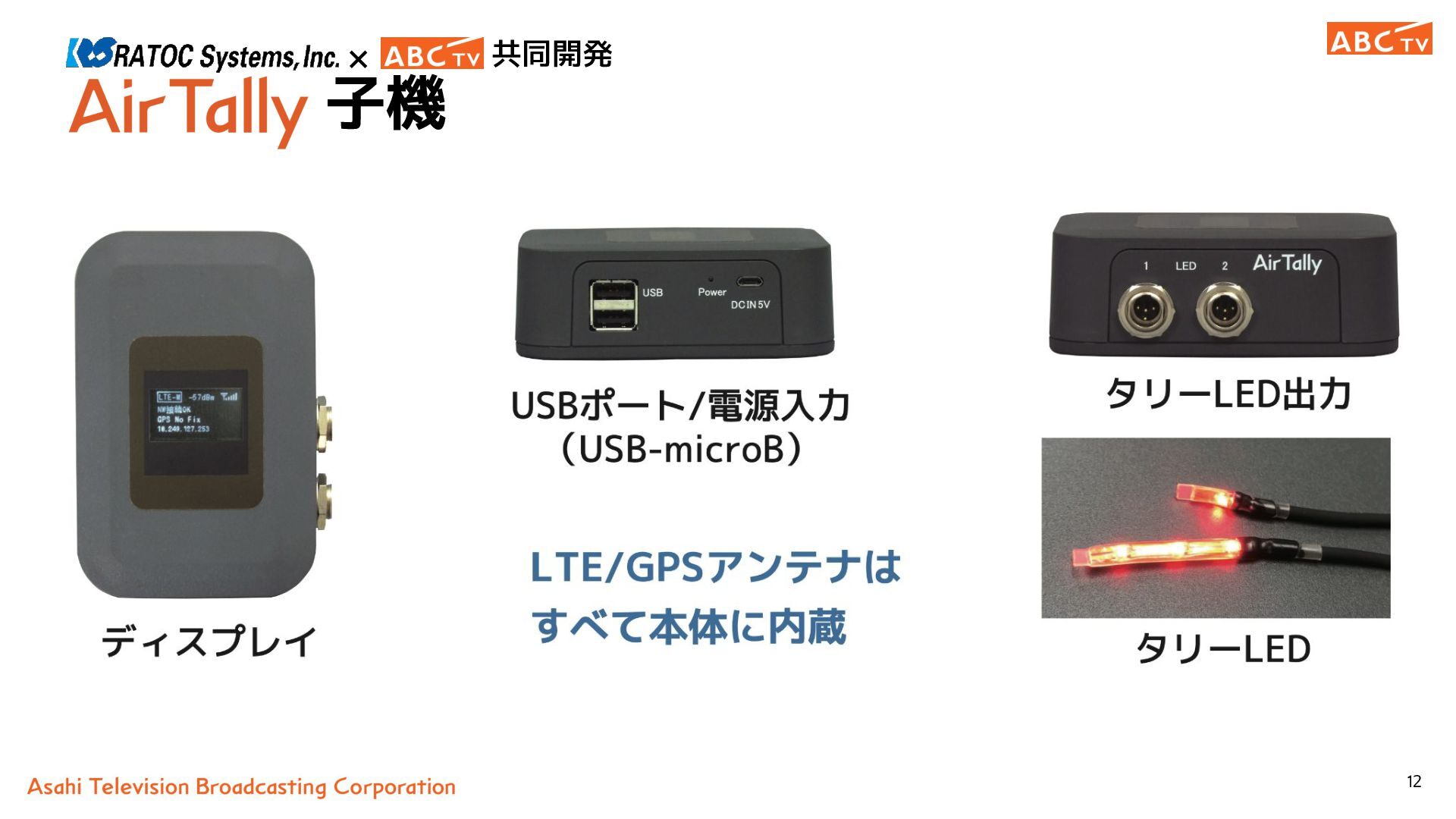

12. × 共同開発 子機 12

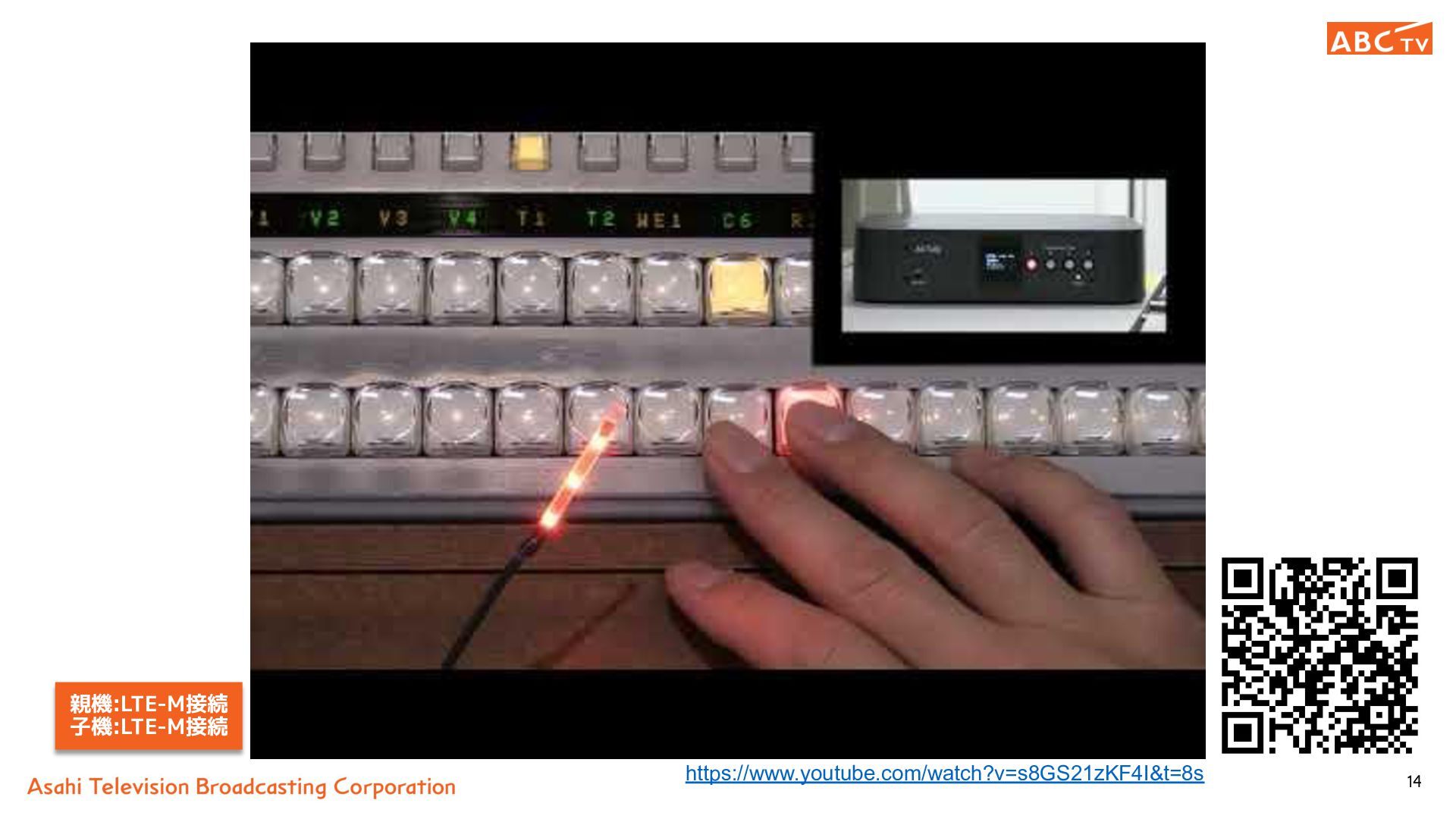

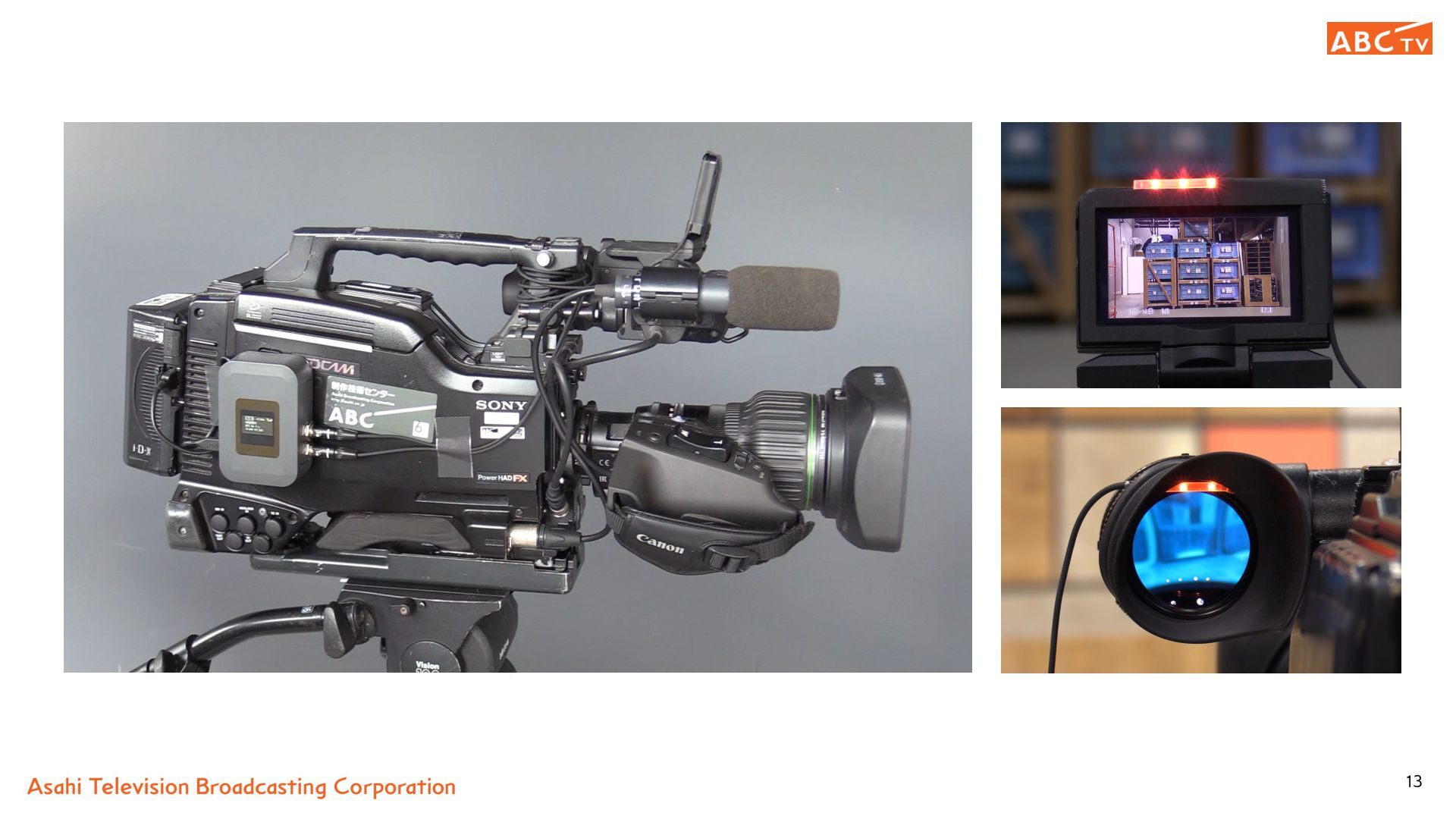

14. 親機:LTE-M接続 子機:LTE-M接続 https://www.youtube.com/watch?v=s8GS21zKF4I&t=8s 14

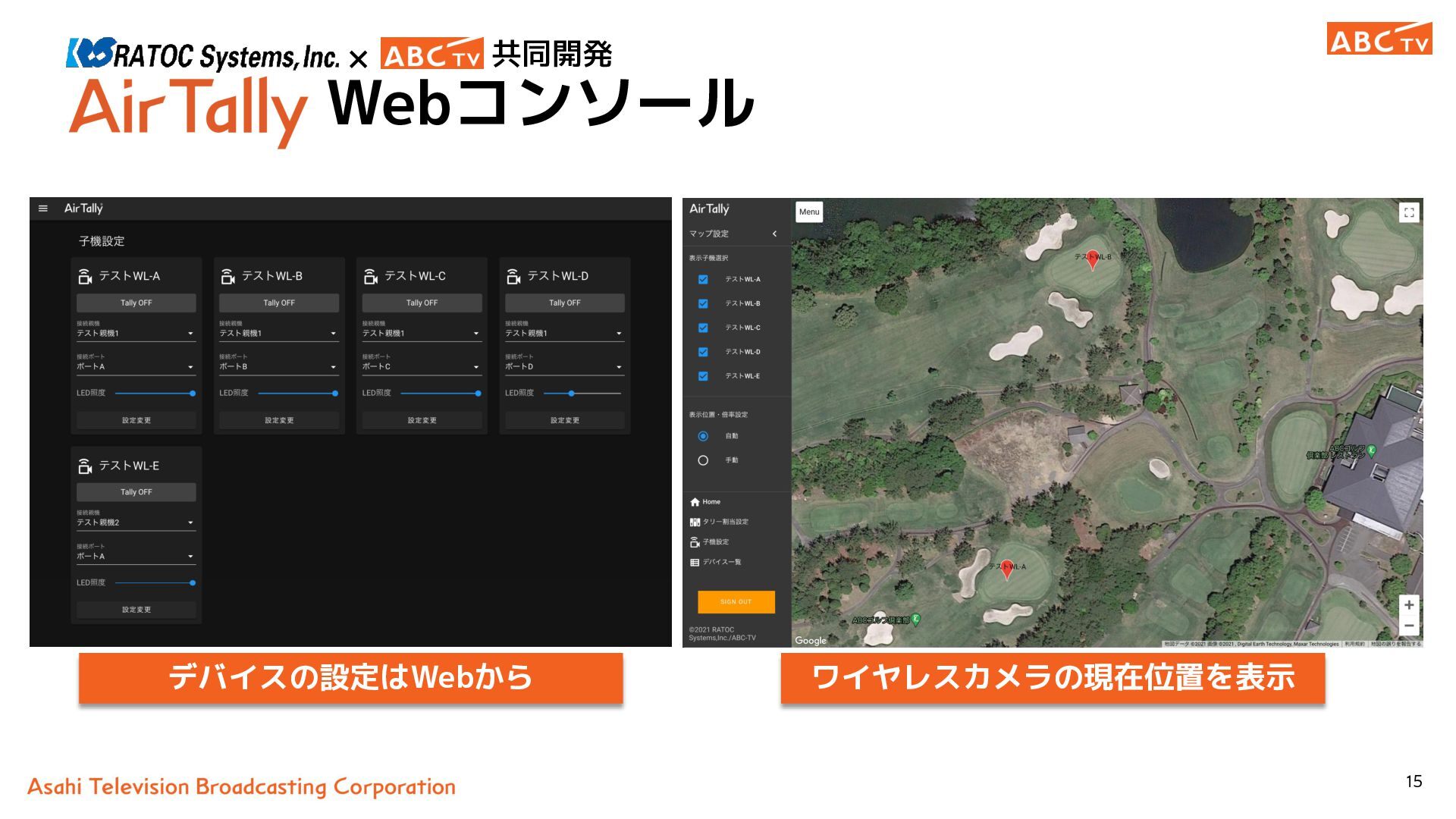

15. × 共同開発 Webコンソール デバイスの設定はWebから ワイヤレスカメラの現在位置を表示 15

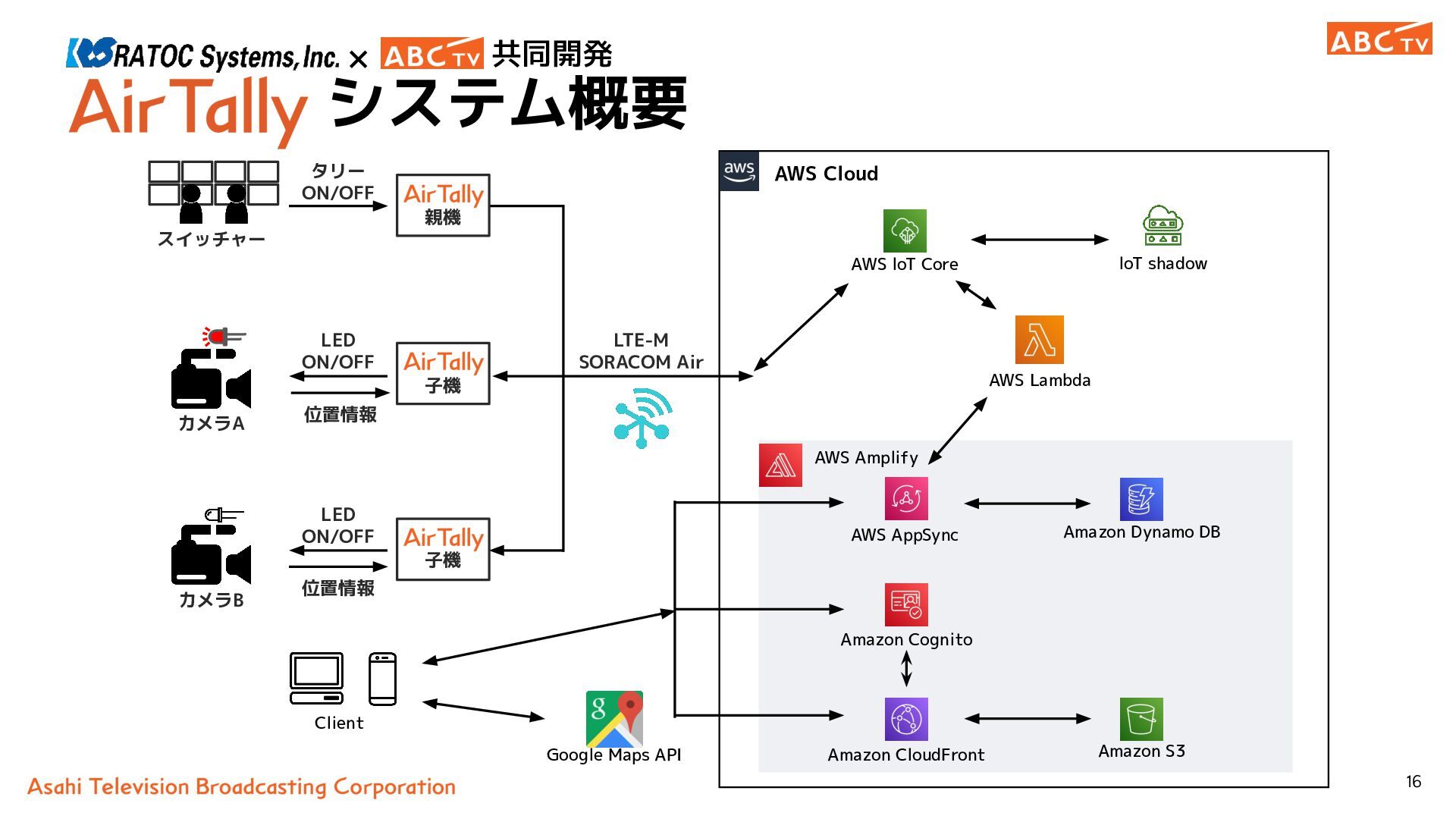

16. 共同開発 × システム概要 タリー ON/OFF AWS Cloud 親機 スイッチャー loT shadow AWS loT Core LED ON/OFF LTE-M SORACOM Air AWS Lambda 子機 カメラA 位置情報 AWS Amplify LED ON/OFF AWS AppSync Amazon Dynamo DB 子機 カメラB 位置情報 Amazon Cognito Client Google Maps API Amazon CloudFront Amazon S3 16

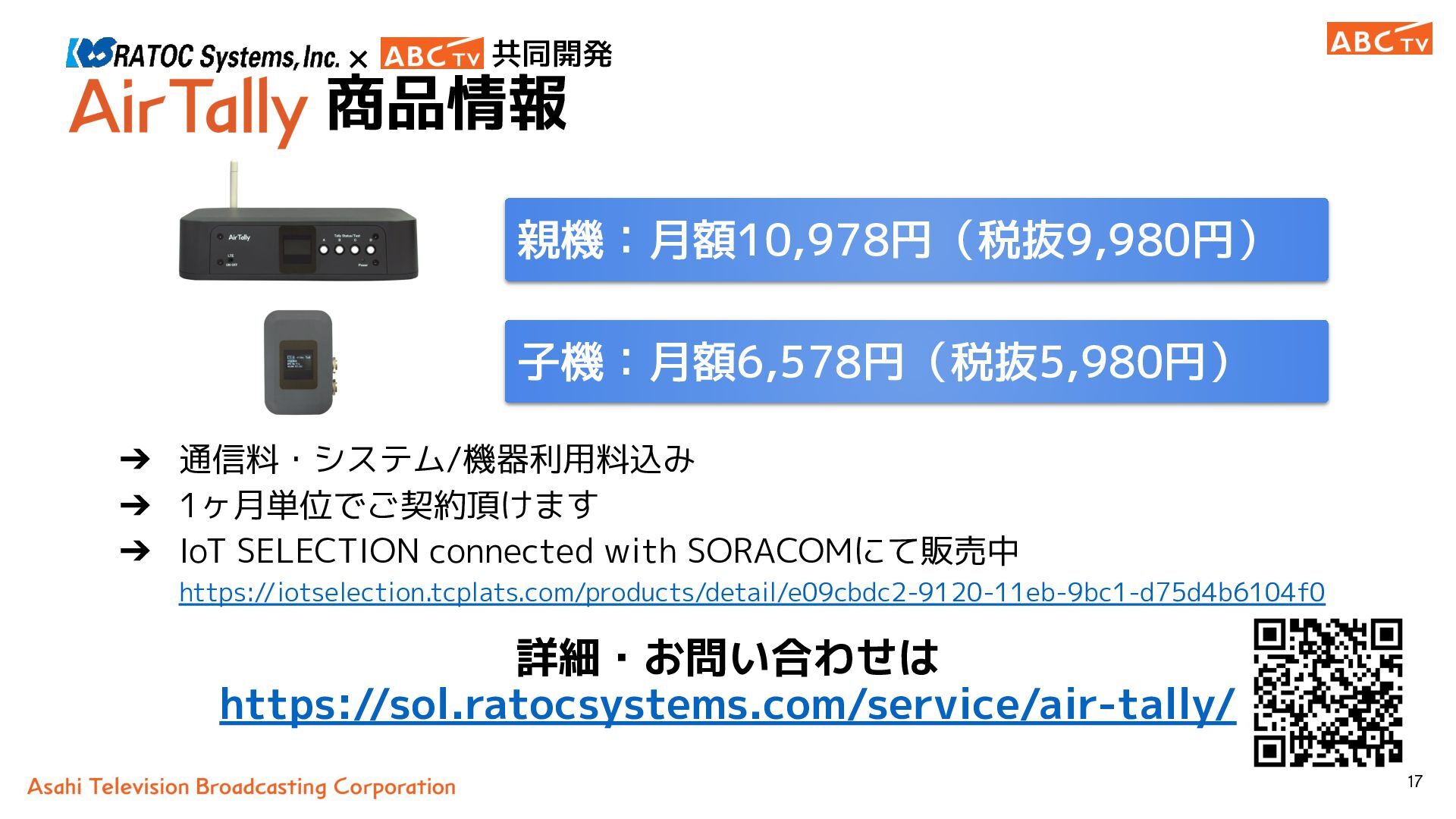

17. × 共同開発 商品情報 親機：月額10,978円（税抜9,980円） 子機：月額6,578円（税抜5,980円） ➔ 通信料・システム/機器利用料込み ➔ 1ヶ月単位でご契約頂けます ➔ IoT SELECTION connected with SORACOMにて販売中 https://iotselection.tcplats.com/products/detail/e09cbdc2-9120-11eb-9bc1-d75d4b6104f0 詳細・お問い合わせは https://sol.ratocsystems.com/service/air-tally/ 17

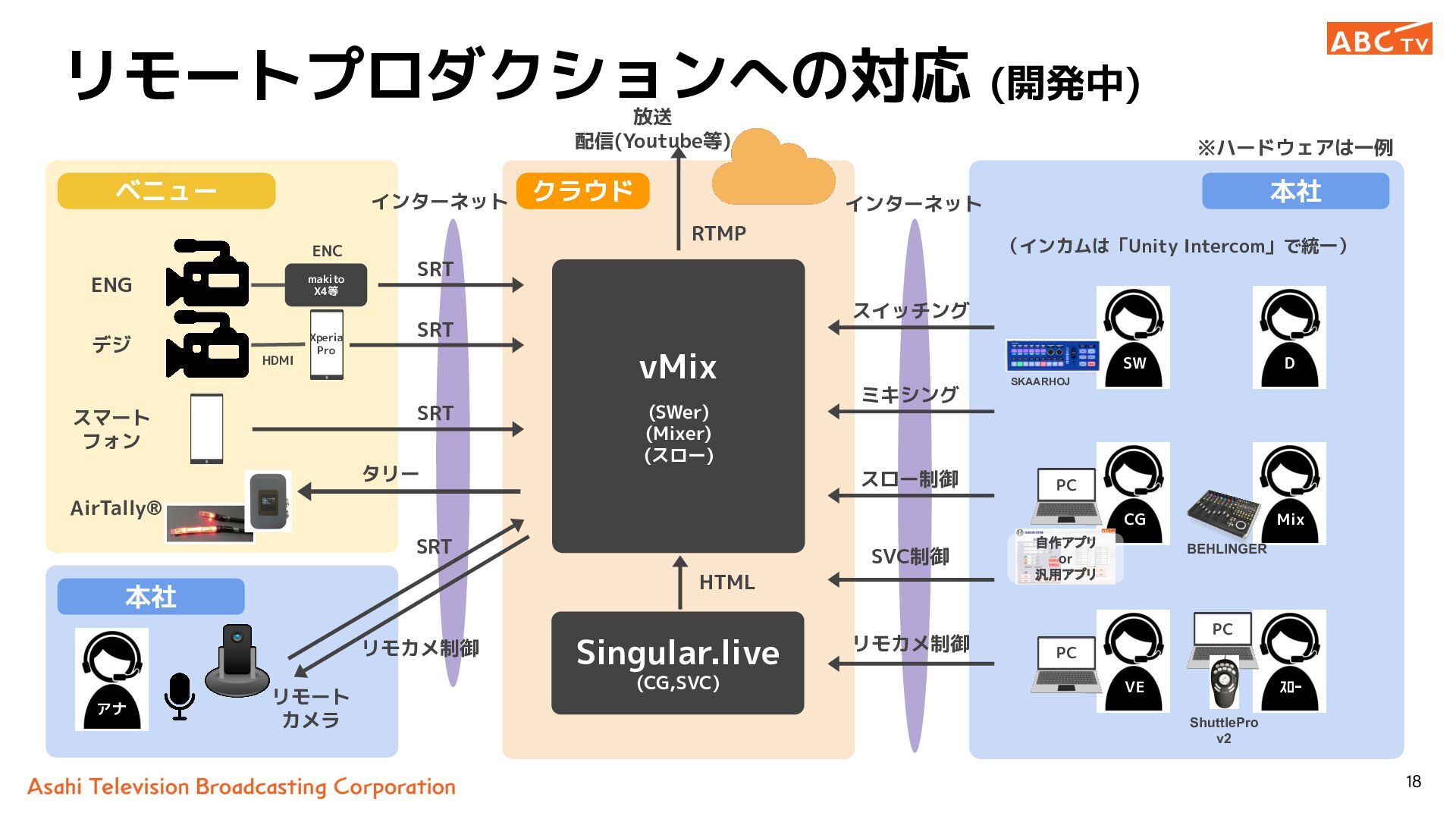

18. リモートプロダクションへの対応 (開発中) 放送 配信(Youtube等) ベニュー インターネット クラウド ※ハードウェアは一例 RTMP （インカムは「Unity Intercom」で統一） ENC makito X4等 ENG デジ HDMI Xperia Pro SRT スイッチング SRT vMix SRT スマート フォン 本社 インターネット タリー (SWer) (Mixer) (スロー) ミキシング スロー制御 HTML 本社 リモカメ制御 アナ SVC制御 リモート カメラ Singular.live (CG,SVC) リモカメ制御 D CG Mix PC AirTally® SRT SW SKAARHOJ 自作アプリ or 汎用アプリ BEHLINGER PC PC VE ｽﾛｰ ShuttlePro v2 18

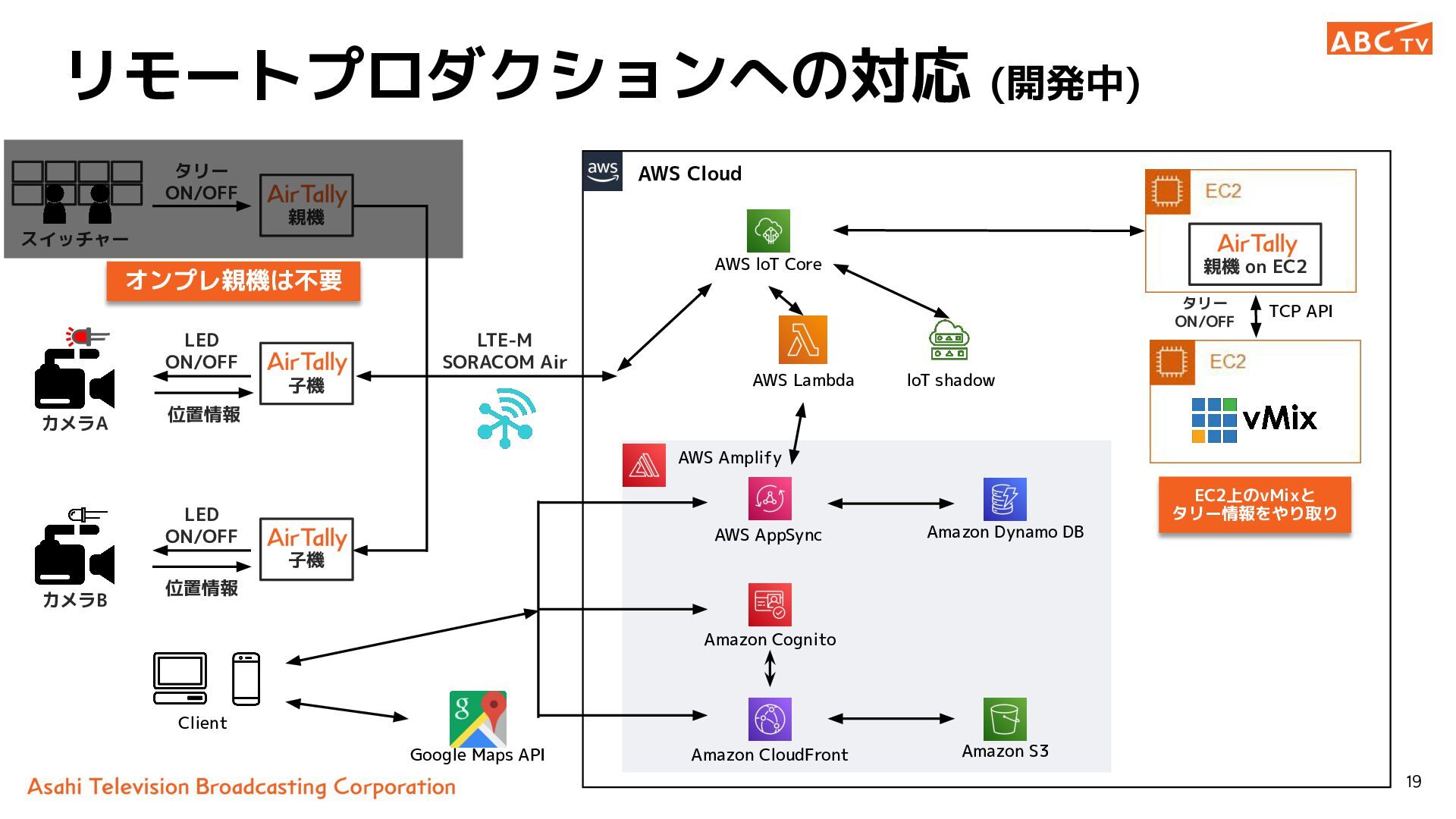

19. リモートプロダクションへの対応 (開発中) タリー ON/OFF AWS Cloud 親機 スイッチャー AWS loT Core オンプレ親機は不要 親機 on EC2 タリー ON/OFF LED ON/OFF LTE-M SORACOM Air AWS Lambda 子機 カメラA TCP API loT shadow 位置情報 AWS Amplify EC2上のvMixと タリー情報をやり取り LED ON/OFF AWS AppSync Amazon Dynamo DB 子機 カメラB 位置情報 Amazon Cognito Client Google Maps API Amazon CloudFront Amazon S3 19

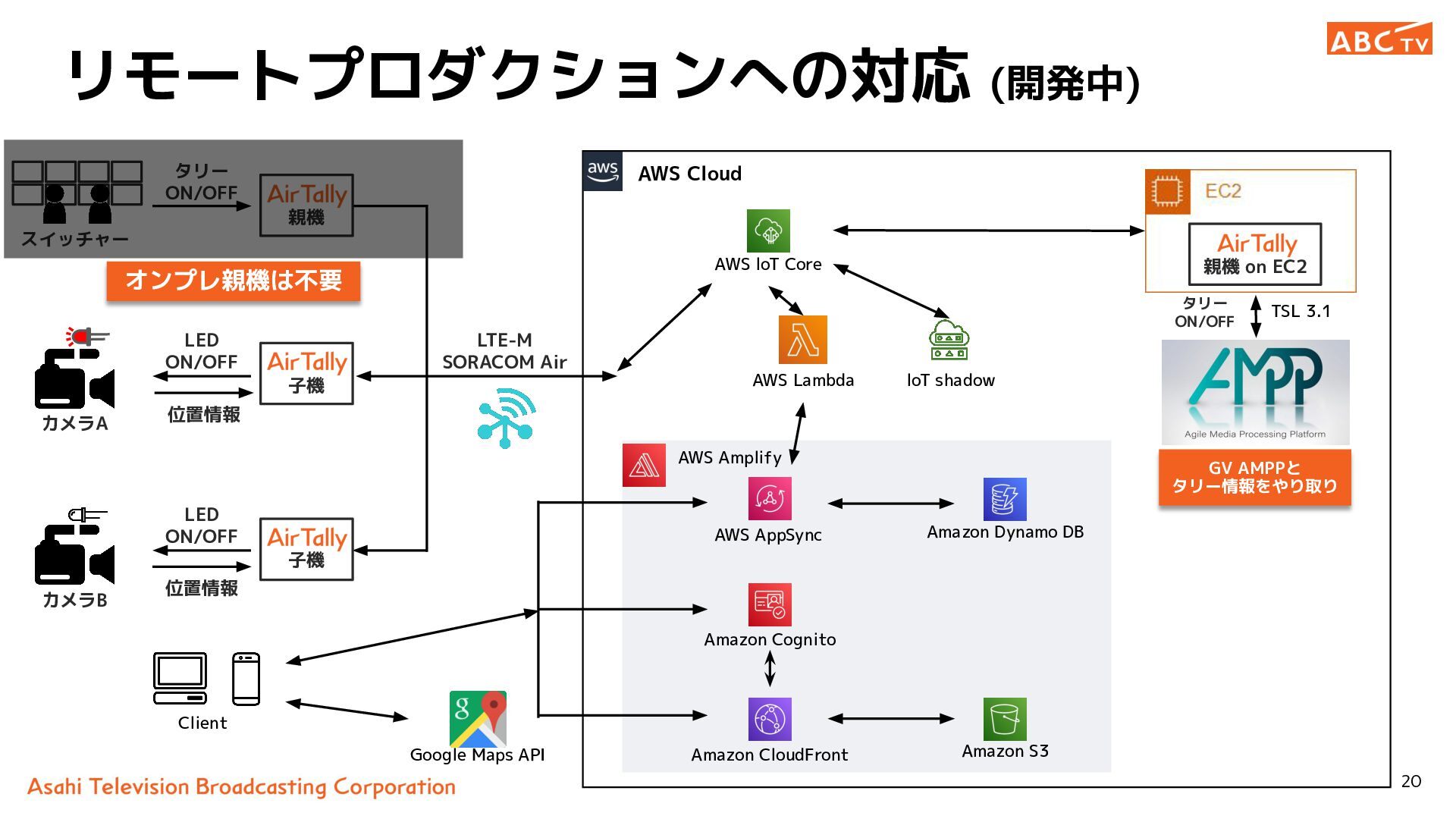

20. リモートプロダクションへの対応 (開発中) タリー ON/OFF AWS Cloud 親機 スイッチャー AWS loT Core オンプレ親機は不要 親機 on EC2 タリー ON/OFF LED ON/OFF LTE-M SORACOM Air AWS Lambda 子機 カメラA TSL 3.1 loT shadow 位置情報 AWS Amplify LED ON/OFF AWS AppSync GV AMPPと タリー情報をやり取り Amazon Dynamo DB 子機 カメラB 位置情報 Amazon Cognito Client Google Maps API Amazon CloudFront Amazon S3 20

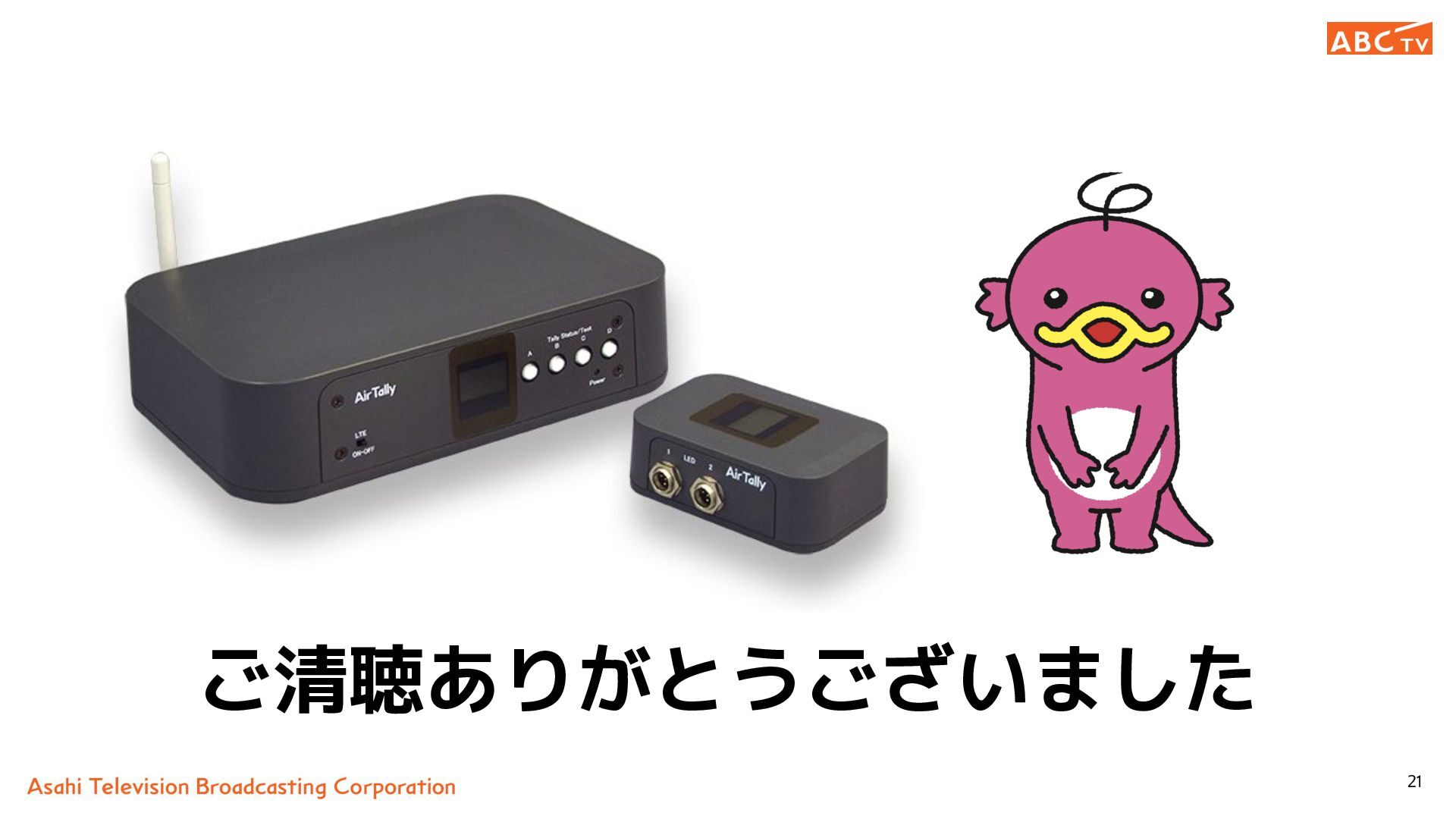

21. ご清聴ありがとうございました 21
