QGIS 初級 - オープンデータで地図を作ろう & QGIS 3D 体験

2018.11.09 FOSS4G 2018 TOKYO ハンズオン のスライドです。
CC BY

Transcript

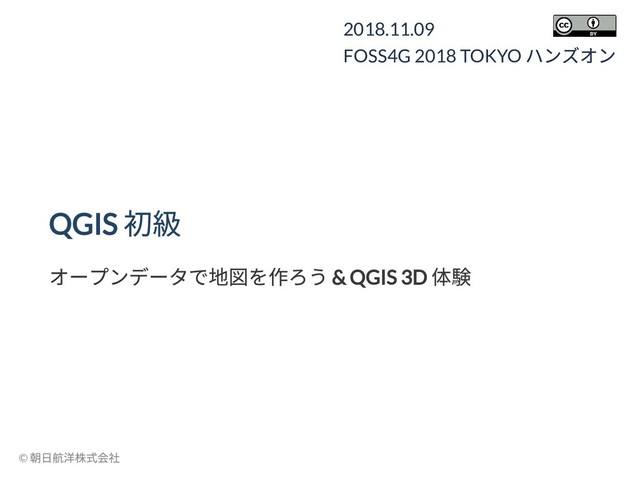

1. QGIS 初級 オープンデータで地図を作ろう & QGIS 3D 体験 2018.11.09 FOSS4G 2018 TOKYO ハンズオン © 朝日航洋株式会社
2. 配布データ のご案内 http://bit.ly/qgis323a © 朝日航洋株式会社 2
3. 講習内容 準備 ネット接続設定 実習データダウンロード 1. はじめに 2. 基礎編 3. 課題解決編 4. ラスタの3D 表示 質疑応答 © 朝日航洋株式会社 3
4. 1. はじめに © 朝日航洋株式会社 4
5. データの可視化 世の中にあふれるデータを理解して活用するためには， 可視化する（絵にする・見える化する）ことが有効です。 © 朝日航洋株式会社 5
6. 地理空間データの可視化 位置情報を持つ地理空間データは、地図上に可視化することで さらなる情報が見えてきます。たとえば ▼ ある地域に集中している等，データ同士の位置関係がわかる 表やグラフでは難しい他の空間データとの関係性がわかる 　　 ➜ これらを可能にするのが GIS です © 朝日航洋株式会社 6
7. GIS とは 地理情報システム（Geographic Information System ） 地理情報をデータをコンピュータ上で作 成・保存・利用・管理・表示・検索する システム 科学的調査、土地、施設や道路などの地 理情報の管理、都市計画などに利用 紙面上の地図では実現不可能な高度な利用が可能 デスクトップGIS 、Web GIS 、モバイル GIS 等の形態がある 参考: https://ja.wikipedia.org/wiki/ 地理情報システム © 朝日航洋株式会社 7
8. GIS の種類 - 1 デスクトップ型 GIS ソフトウェア コンピュータにインストールして使う GIS © 朝日航洋株式会社 8
9. GIS の種類 - 2 Web GIS 地理院地図，Google マイマップ、ArcGIS Online 、CARTO ... モバイル GIS QField 、Geopaparazzi 、Avenza Maps ... 空間データベース PostGIS 、SpatiaLite 、Oracle Spatial ... © 朝日航洋株式会社 9
10. オープンソースソフトウェア (OSS) とは ソースコードが無償で公開され、改良や再配布を行うことが誰に 対しても許可されているソフトウェアのこと† 似ていることば「フリーソフトウェア」 意味1. 自由なソフトウェア（OSS と同じ意味） 意味2. 無償のソフトウェア（フリーウェア） † IT 用語辞典バイナリ: http://www.sophia-it.com/content/ オープンソースソフトウェア © 朝日航洋株式会社 10
11. オープンソースのメリット 無償で利用できる 誰でもどこでも使える どのバージョンも自由に選べる ソースコードが公開されている 処理の内容を確認できる 利用者がバグを修正できる 利用者が機能を追加・変更できる ベンダーロックインされない 特定の商品に依存するとその企業がサポート終了や倒産したと きに業務に大きな支障が発生するが、その心配が不要 © 朝日航洋株式会社 11
12. オープンソースのデメリット 利用は自己責任 何か問題が生じてもその責任を提供者に問えない （ただし、商用のソフトウェアでも使用条件をよく読むと、 　同様の記述がある場合が多い。） ドキュメント（使い方情報）が少ない傾向がある 便利な機能があってもその存在に気づけない。あるいは使い方 がわからない。 日本語化が遅れがち （QGIS に関してはテキストやweb ページなどが充実してきている。 　本テキストの末ページ参考。） 海外製ソフトだと日本語環境に最適化がされていない 日本語（マルチバイト文字）に起因する障害が多い傾向がある ⇨ このような特徴を念頭に置いておくことで 　 オープンソースとうまく付き合える © 朝日航洋株式会社 12
13. 本実習で使う QGIS とは オープンソースの _ デスクトップGIS ソフト _ © 朝日航洋株式会社 13
14. 本実習で使う QGIS とは オープンソースの ➔ ソースコードを公開している / 自由に使える デスクトップGIS ソフト ➔ 各 PC にインストールして使う GIS © 朝日航洋株式会社 14
15. QGIS とは 読み: キュージーアイエス / キュージス 誰でも自由に、無償で利用でき るオープンソースソフトウェア の地理情報システム（GIS ） 数多くの空間データ形式に対応 空間データの可視化、編集、分析、印刷等の機能を持つ マルチプラットフォーム Windows 、Mac OS X 、Linux 等の OS で動作 © 朝日航洋株式会社 15
16. State-of-QGIS_FOSS4G-2017.pdf QGIS の歴史 © 朝日航洋株式会社 16
17. State-of-QGIS_FOSS4G-2017.pdf 多くのツールと連携可能 © 朝日航洋株式会社 17
18. State-of-QGIS_FOSS4G-2017.pdf 活発な開発 © 朝日航洋株式会社 18
19. QGIS 公式サイト https://qgis.org/ 朝日航洋は QGIS のスポンサーです シルバースポンサー として、 世界的な QGIS 開発コミュ ニティを支援 国内における QGIS の普及 に貢献 © 朝日航洋株式会社 19
20. 講習内容 準備 1. はじめに 2. 基礎編 3. 課題解決編 4. ラスタの3D 表示 質疑応答 © 朝日航洋株式会社 20
21. 2. 基礎編 「品川区の人口マップをつくろう」 © 朝日航洋株式会社 21
22. 2. 基礎編 「品川区の人口マップをつくろう」 GIS の始め方 データの追加 データの操作 背景地図 見た目の設定 検索 画像出力 © 朝日航洋株式会社 22
23. GIS の始め方 1. フォルダの準備 2. QGIS を起動 3. 座標系の設定 4. プロジェクトファイルの保存 © 朝日航洋株式会社 23
24. 1. フォルダの準備 1. エクスプローラ / Finder で データ等を格納するための フォルダを作る 注意：日本語（全角文字）は使わない & 　　　フォルダの上の階層にも日本語のフォルダがないように 2. その中に目的に合わせてフォルダを作成する C:/qgisproject/ ├ vector/ # ベクタデータを入れる └ print/ # 印刷用に作った画像を入れる © 朝日航洋株式会社 24
25. GIS の始め方 1. フォルダの準備 2. QGIS を起動 3. 座標系の設定 4. プロジェクトファイルの保存 © 朝日航洋株式会社 25
26. 2. QGIS Desktop を起動 Browser と間違えないように © 朝日航洋株式会社 26
27. QGIS の画面構成 © 朝日航洋株式会社 27
28. レイヤ管理ツールバー © 朝日航洋株式会社 28
29. 地図ナビゲーションツールバー © 朝日航洋株式会社 29
30. 属性ツールバー © 朝日航洋株式会社 30
31. ツールバーの表示・非表示 よく使うメニューを表示 ツールバーを右クリックすると表示するものを選択できる 移動させて、順序も変えられる 使わないものは消して表示領域を大きく メニュー ▶ ビュー ▶ パネル / ツールバー のチェックボックスで表 示・非表示 © 朝日航洋株式会社 31
32. GIS の始め方 1. フォルダの準備 2. QGIS を起動 3. 座標系の設定 4. プロジェクトファイルの保存 © 朝日航洋株式会社 32
33. 3. 座標系の設定 1. 右下の EPSG:**** をクリック 2. 投影なし（または未知/ 非地球投影）のチェックをはずす ※ 3. JGD2000 を選ぶ i. フィルターの欄に JGD2000 と入力し、絞り込み ii. JGD2000 / Japan Plane Rectangular CS IX （EPSG:2451 ）を選択 iii. OK ※ この設定により、異なる座標系の空間データを重ねて表示できます。 © 朝日航洋株式会社 33
34. 座標系とは（簡易説明 ver. ） 地球上の位置を定めるための 2 つのルールの組み合わせ のこと 例　スカイツリー 1. WGS8 投影しない ⇒ 緯度：35.710063 度　経度：139.8107 度 2. JGD2011 平面直角座標系Ⅸ ⇒ X 座標：-32167.2212 m 　Y 座標：-2047.9437 m ※ 距離や面積を測るためには投影する必要があります。 © 朝日航洋株式会社 34
35. プロジェクトファイルとデータが正しく 定義されることで、正しく重ねられる © 朝日航洋株式会社 35
36. GIS の始め方 1. フォルダの準備 2. QGIS を起動 3. 座標系の設定 4. プロジェクトファイルの保存 © 朝日航洋株式会社 36
37. 4. プロジェクトファイルの保存 プロジェクト ▶ Save As （例：jisshu_1.qgs ） C:/qgisproject/ ├ vector/ ├ print/ └ jisshu_1.qgs これで、データを入れていくための「枠」を 作成できました。 GIS の作業の準備完了です！ © 朝日航洋株式会社 37
38. 紹介｜プロジェクトファイルの 　　　座標系の選び方 持っているデータの座標系に合わせる 地理座標系はJGD2000 （or JGD2011 ） 投影座標系は対象地域が含まれる短冊を選ぶ ↓ 例｜都道府県スケール: 平面直角、地方スケール: UTM 、 　　全国スケール: ランベルト正積方位図法 　 © 朝日航洋株式会社 38
39. 2. 基礎編 「品川区の人口マップをつくろう」 GIS の始め方 データの追加 データの操作 背景地図 見た目の設定 検索 画像出力 © 朝日航洋株式会社 39
40. データの取得 1. 配布フォルダ(http://bit.ly/qgis323 よりダウンロード) をご確認ください 2. h27ka13109 という名前の4 つのファイルを 先ほど作った vector フォルダに入れる データ出典：「平成27 年国勢調査（小地域）」（総務省） © 朝日航洋株式会社 40
41. ESRI Shape le とは 読み：シェープファイル GIS の代表的なベクタデータ形式 複数の同じ名前のファイルで構成される ファイル移動するときは全部一緒に移動すること ※ データサイズや属性の長さの制限があることから GeoPackage 等の他の形式の利用を 広めようとする動きもある © 朝日航洋株式会社 41
42. 出典：OSGeo.JP GIS のデータの種類 ベクタデータ ラスタデータ 地物と属性が関連付いている 3 つの形式( 点､線､面) がある 代表的な形式：Shape le ､ KML ､GeoJSON ､GeoPackage 等 格子状のセルに値が記 録されている 代表的な形式： GeoTiff ､TIFF ､JPEG 、 PNG 等 © 朝日航洋株式会社 42
43. ベクタデータの追加 QGIS の画面に h27ka13109.shp をドラッ グしてデータを追加する。 もしくは、レイヤ ▶ ベク タレイヤの追加 ▶［ブラ ウズ］ボタンでファイルを 指定 © 朝日航洋株式会社 43
44. データをフォルダに移してから QGIS に入れるわけ プロジェクトファイルは「デー タをどこから読み込んだか」を 保存する（相対パス） データそのものは保存され ない データを移動したり削除す ると、プロジェクトファイ ルから読み込めなくなる ➡ 管理しやすいように データの格納場所を決めよう © 朝日航洋株式会社 44
45. プロジェクトの上書き保存 国勢調査データを追加できたので、この状態を保存する プロジェクト ▶ 保存 ※ 作業中は、こまめに保存しましょう。 © 朝日航洋株式会社 45
46. 2. 基礎編 「品川区の人口マップをつくろう」 GIS の始め方 データの追加 データの操作 背景地図 見た目の設定 検索 画像出力 © 朝日航洋株式会社 46
47. 地図の移動、拡大縮小、全域表示 © 朝日航洋株式会社 47
48. 属性テーブルの表示 国勢調査｜h27ka13109 のレイ ヤ名を右クリック ▶ 属性テーブルを開く 地物と属性が対応していること がわかる © 朝日航洋株式会社 48
49. 属性とは GIS データが持っている情報のこと GIS は属性を使って地図の見た目を変えられる 例1 ：「名前」の属性が◦◦は赤、△△は黄色 例2 ：「人口」の属性が多いほど濃い色 属性があると検索できる 属性から場所を調べる 場所から属性を調べる 属性として情報を保存できる 属性( 名) ＝ フィールド( 名) = カラム © 朝日航洋株式会社 49
50. 2. 基礎編 「品川区の人口マップをつくろう」 GIS の始め方 データの追加 データの操作 背景地図 見た目の設定 検索 画像出力 © 朝日航洋株式会社 50
51. 背景地図の表示｜ラスタタイルの追加 読み込んだデータだけでは、その場所の地名等がわかりません。 そこで Web 配信されているラスタタイルに接続して、背景地図と して表示します。 © 朝日航洋株式会社 51
52. ラスタタイルを使う流れ 1. ネットワーク設定 2. ラスタタイルを QGIS に登録 3. ラスタタイルをプロジェクトに追加 ※ 1, 2 は一度設定すれば次回はしなくて大丈夫です。 © 朝日航洋株式会社 52
53. 1. ネットワーク設定 QGIS から直接ネットに接続す るにあたり[1] 、プロキシを使 用している環境では 以下の設 定が必要 設定 ▶ オプション ▶ ネットワ ーク ▶ ☑ ウェブアクセスにプ ロキシを使用するにチェック ▶ 例：プロキシタイプ： HttpProxy [2] [1] ラスタタイルの利用、プラグインのインストール等 [2] 設定内容はシステムご担当者にご確認ください © 朝日航洋株式会社 53
54. 2. ラスタタイルを QGIS に登録 国土地理院が web 配信している 地理院地図 ( 淡色地図) を QGIS に 登録する 1. ブラウザパネルの「Tile Server (XYZ) 」を右クリック ▶ New Connection 2. お使いの web ブラウザで「地理院タイル 一覧」と検索 3. 地理院タイル一覧 <maps.gsi.go.jp/development/ichiran.html> にアクセス 4. 「淡色地図」のURL をコピー（「URL ：」はコピーしない） https://cyberjapandata.gsi.go.jp/xyz/pale/{z}/{x}/{y}.png 5. ダイアログボックスにペーストしてOK 6. タイルレイヤの名前を聞かれるので「淡色地図」と入れてOK © 朝日航洋株式会社 54
55. 7. 淡色地図と同様の手順で、シームレス写真を登録する。 URL: https://cyberjapandata.gsi.go.jp/xyz/seamlessphoto/{z}/{x}/{y}.jpg © 朝日航洋株式会社 55
56. 3. 淡色地図をプロジェクトに追加 ブラウザパネルに登録された「淡 色地図」をダブルクリックしてレ イヤとして追加する ※ どこを表示しているかわからなくなった ら、表示したいレイヤ名を右クリック ▶ レ イヤの領域ズームする © 朝日航洋株式会社 56
57. レイヤの表示順序の変更 下のレイヤは上のレイヤに隠れて見えません。 表示順序を変更する © 朝日航洋株式会社 57
58. 2. 基礎編 「品川区の人口マップをつくろう」 GIS の始め方 データの追加 データの操作 背景地図 見た目の設定 検索 画像出力 © 朝日航洋株式会社 58
59. スタイル 属性に応じて、色を設定してみる カテゴリで色分け 国勢調査｜h27ka13109 を右クリック ▶ Propaties ▶ シンボロジー ▶ Categolized （分類された） ▶ カラム：kihon1 （町字コード） ▶ 分類 ▶ OK 人口の多さを 階級の色 で表現する 右クリック ▶ Propaties ▶ シンボロジー ▶ Graduated （段階に分 けられた） ▶ カラム：JINKO ▶ 分類 ▶ Apply （適用） 色階調、分類数、モードを変えてみる © 朝日航洋株式会社 59
60. 水域の地物を非表示にするには、MOJI が空白の行を除外する: レイヤのプロパティ ▶ 一 般情報 ▶ クエリビルダ ▶ "S_NAME" is not NULL と記入 ▶ OK ▶ OK © 朝日航洋株式会社 60
61. ラベル 地物の属性を注記として表示する 国勢調査｜h27ka13109 を右クリック ▶ Propaties ▶ ラベル ▶ ラ ベルなし → Single labels （このレイヤのラベル表示） ▶ ラベル： S_NAME ▶ OK バッファをつける（任意） ラベル ▶ バッファ ▶ ☑ テキストバッファを描画するにチェックを 入れる ▶ OK © 朝日航洋株式会社 61
62. © 朝日航洋株式会社 62
63. レイヤの透過 下のレイヤが見えるよう半透明にする h27ka13109 のレイヤ名を右クリック ▶ Propaties ▶ シンボロジー ▶ レイヤレンダリング 不透明度を70 ～ 60 くらいにする © 朝日航洋株式会社 63
64. © 朝日航洋株式会社 64
65. 2. 基礎編 「品川区の人口マップをつくろう」 GIS の始め方 データの追加 データの操作 背景地図 見た目の設定 検索 画像出力 © 朝日航洋株式会社 65
66. 検索機能 属性テーブルを開く ▶ 左下の「全ての地物を表示する」→ フ ィールドフィルター ▶ S_NAME ▶ 横の欄に「大崎」と記入し て Enter 左上の空白部分をクリックし、 検索結果を選択する ▶ ビュー ▶ 選択部分にズーム 終わったら選択を解除する © 朝日航洋株式会社 66
67. 2. 基礎編 「品川区の人口マップをつくろう」 GIS の始め方 データの追加 データの操作 背景地図 見た目の設定 検索 画像出力 © 朝日航洋株式会社 67
68. 画像出力（簡易版） 下準備 スケールバーの表示 ビュー ▶ 地図整飾 ▶ Scale Bar （スケールバー） ▶ チェック を入れて OK 方位記号の表示 ビュー ▶ 地図整飾 ▶ North Arrow （方位記号） ▶ チェックを 入れて OK 画像出力 画像出力したい範囲を表示させて、 プロジェクト ▶ インポート/ エクスポート ▶ Export Map to Image （地図を画像として保存） © 朝日航洋株式会社 68
69. © 朝日航洋株式会社 69
70. 2. 基礎編 「品川区の人口マップをつくろう」 GIS の始め方 データの追加 データの操作 背景地図 見た目の設定 検索 画像出力 © 朝日航洋株式会社 70
71. 講習内容 準備 1. はじめに 2. 基礎編 3. 課題解決編 4. ラスタの3D 表示 質疑応答 © 朝日航洋株式会社 71
72. 3. 課題解決編 「品川区の交通事故地点を解析する」 データの追加 koutsujiko.csv osm_shadou.shp （前の shp と同様に追加） © 朝日航洋株式会社 72
73. csv ファイル カンマ区切りファイル 表形式のもっとも単純な形式 オープンデータの一般的な形 式の一つ koutsujiko.csv を Excel or メモ 帳で開いてみる データ出典：品川区 ヒヤリハットマップ情報（H27 負傷事故データ、H26 負傷事故デー タ、H27 死亡事故データ、H26 死亡事故データ）をもとに作成 © 朝日航洋株式会社 73
74. デリミティッドテキストレイヤの追加 レイヤ ▶ レイヤの追加 ▶ デリミティッドテキストレイヤの追加 ファイル名：koutsuujiko.csv X フィールド：keido Y フィールド：ido 座標系：JGD2000 （EPSG ：4612 ） ▶ 追加 ▶ Close © 朝日航洋株式会社 74
75. © 朝日航洋株式会社 75
76. ベクタデータの種類 ライン（線）　　　　ポイント（点）　　　　ポリゴン（面） 出典：https://en.wikipedia.org/wiki/File:GIS_PointsLinesPolygons.PNG © 朝日航洋株式会社 76
77. 3. 課題解決編 「品川区の交通事故地点を解析する」 データを感覚的にとらえる 空間解析-1 空間解析-2 © 朝日航洋株式会社 77
78. データを感覚的にとらえる｜ ヒートマップ表示 ポイントの多さを 色の強弱 で表現する koutsujiko を右クリック ▶ Propaties ▶ シンボロジー ▶ Heatmap （ヒートマップ） ▶ （好きな色合いにする）▶ OK 下のレイヤが見えるようにする Propaties ▶ シンボロジー ▶ レイヤ混合 モード：乗算 ▶ OK © 朝日航洋株式会社 78
79. ※ h27ka ･･･ は非表示にしたところ © 朝日航洋株式会社 79
80. 課題解決編 「品川区の交通事故地点を解析する」 データを感覚的にとらえる 空間解析-1 空間解析-2 © 朝日航洋株式会社 80
81. 空間解析-1 目的｜町丁目ごとの交通事故地点を数える © 朝日航洋株式会社 81
82. 空間解析-1 の流れ 目的｜町丁目ごとの交通事故地点を数える 座標系を合わせる 　▼ 地点数を数える 　▼ ( 結果を色で表現 ) © 朝日航洋株式会社 82
83. 2 つのデータの座標系を合わせる 多くの空間解析は、使うデータの座標系が統一されていないとう まくいかないため、片方を座標変換して合わせます。 h27ka13109 ｜JGD2000 平面直角9 系 (2451) koutsujiko 　｜JGD2000 (4612) ➡ JGD2000 平面直角9 系 (2451) © 朝日航洋株式会社 83
84. データの座標変換 koutsujiko のレイヤ名の上で右クリック ▶ エクスポート ▶ Save Features As 形式：ESRI Shape le ファイル名：ブラウズボタンから shp フォルダを指定して koutsujiko_2451.shp として 保存 CRS ：EPSG : 2451 OK © 朝日航洋株式会社 84
85. 空間解析-1 の流れ 目的｜町丁目ごとの交通事故地点を数える 座標系を合わせる 　▼ 地点数を数える 　▼ ( 結果を色で表現 ) © 朝日航洋株式会社 85
86. 地点数を数える 空間解析の前に選択解除 ベクタ ▶ 解析ツール† ▶ ポリ ゴン内のポイント数 ポリゴン：h27ka13109 (2451) 点：koutsuujiko_2451(2451) 設定できたら［バックグラウンドで実行］ カウント というレイヤを名前をつけて保存 ‡ 例：chochomoku_jikosu.shp † 解析ツール がない場合は、プラグイン ▶ プラグインの管理とインストール ▶ インス トール済み ▶ Processing を ON にする（ON になっている人は OFF/ON する） ‡ 解析結果のレイヤはテンポラリレイヤなので、保存しないとプロジェクトファイルを 閉じたときに消えてしまいます。 © 朝日航洋株式会社 86
87. © 朝日航洋株式会社 87
88. 空間解析-1 の流れ 目的｜町丁目ごとの交通事故地点を数える 座標系を合わせる 　▼ 地点数を数える 　▼ ( 結果を色で表現 ) © 朝日航洋株式会社 88
89. 解析結果を色で表現 交通事故の地点数の多さを階級の色で表現する （復習：基礎編 スタイル 参照） © 朝日航洋株式会社 89
90. もともと GIS データではない csv データから、町丁目ごとの交通事 故地点の多さを調べることができました ※ 階級( プリティブレーク) で色分けした例 © 朝日航洋株式会社 90
91. 空間解析-1 の流れ 目的｜町丁目ごとの交通事故地点を数える 座標系を合わせる 　▼ 地点数を数える 　▼ ( 結果を色で表現 ) © 朝日航洋株式会社 91
92. 3. 課題解決編 「品川区の交通事故地点を解析する」 データを感覚的にとらえる 空間解析-1 空間解析-2 © 朝日航洋株式会社 92
93. 空間解析 - 2 目的｜道路種別ごとの交通事故数を調べる 道路の区分(fclass) ごとに、道路線から左右5m の幅に位置する 交通事故地点数を数える © 朝日航洋株式会社 93
94. 道路データの説明 - 1 データ出典：OSM をもとに作成 （http://download.geofabrik.de/ より取得し、融合） OpenStreetMap （OSM ） 地理情報データを誰でも利用できるよう、フリーの地理情報デ ータを作成することを目的としたプロジェクト 誰でも自由に参加して、編集でき、誰でも自由に利用する事が 出来る。 © 朝日航洋株式会社 94
95. 道路データの説明 - 2 属性 fclass （復習：カテゴリで色分け） motorway ：自動車専用道路 trunk ：国道 primary ：主要地方道 secondary ：一般地方道 tertiary ：一般道（2 車線以上） unclassi ed ：一般道（2 車線未満） http://wiki.openstreetmap.org/wiki/Japan_tagging （「OSM 道路」で検索） © 朝日航洋株式会社 95
96. 空間解析-2 の流れ 目的｜道路種別ごとの交通事故数を調べる バッファを作成 　▼ 地点数を数える 　▼ 表として出力 © 朝日航洋株式会社 96
97. 道路から 5m のバッファの作成 バッファ：指定距離の範囲を求める 1. 空間解析の前に選択解除 2. ベクタ ▶ 空間演算ツール ▶ バッファ 入力レイヤ：osm_shadou 距離：5 （m ） 線分列：5 （そのまま） ☐ 結果を融合する はチェックしない 設定できたら［バックグラウンドで実行］ ▶ Close 　 　　 QGIS 2.8 の文書 　　　 https://docs.qgis.org/2.8/ja/docs/gentle_gis_introduction/vector_spatial_analysis_buffers.html © 朝日航洋株式会社 97
98. © 朝日航洋株式会社 98
99. 空間解析-2 の流れ バッファを作成 　▼ 地点数を数える 　▼ 表として出力 © 朝日航洋株式会社 99
100. 地点数を数える 作成したバッファを使い、空間解析-1 と同じ手順で交通事故 地点数を数える 今回は座標系はもう合っているので変換不要 できたら、属性テーブルを確認 カウント というレイヤを名前をつけて保存 例：dorokubun_jikosu.shp © 朝日航洋株式会社 100
101. 空間解析-2 の流れ バッファを作成 　▼ 地点数を数える 　▼ 表として出力 © 朝日航洋株式会社 101
102. 数えた結果を表として出力 dorokubun_jikosu を右クリック ▶ エクスポート ▶ Save Features As 形式：カンマで区切られた値[CSV] ファイル名：ブラウズボタンから 名前を指定 エンコーディング：Shift_JIS （Windows の Excel で使う人） ☐ 保存されたファイルを地図に追加する のチェックを外す ジオメトリタイプ：ジオメトリなし OK © 朝日航洋株式会社 102
103. 交通事故地点と道路種別という別の情報を組み合わせ、 結果の表を作ることができました ※ Excel で開いたところ © 朝日航洋株式会社 103
104. 課題解決のための さらなる解析の例 一般道（2 車線未満）の道の交通事故が多いのは、 単にこの区分の道が多いからでは？ たとえば、集計した値を道の長さの合計で割ってみる （単位 m 当たりの事故数を求める） 他の要因は？ 人口の多さと比例しているかも？ 制限速度との関係はある？ どんな土地利用のところが多い？ 学校からの近さは？ © 朝日航洋株式会社 104
105. 講習内容 準備 1. はじめに 2. 基礎編 3. 課題解決編 4. ラスタの3D 表示 質疑応答 © 朝日航洋株式会社 105
106. 4. ラスタの3D 表示 画面上に地図や画像データは、実際の起伏等の地形は頭の中でイ メージできます。 標高データ（DEM 等）を利用して、平面の画面上に実際の地形を 立体的に表現することで、より分かりやすくできます。 © 朝日航洋株式会社 106
107. プロジェクトの座標系の設定 今回の実習は長野県を対象にします。 なので、平面直角座標系 第8 系を使います。 右下の EPSG:xxxx をクリック ▶ □ 投影なし（または未知/ 非地球 投影）のチェックを外す ▶ フィルタに「2450 」と入れ、 「JGD2000 / Japan Plane Rectangular CS VIII 」を選択 ▶ OK © 朝日航洋株式会社 107
108. ラスタデータの追加 QGIS の画面にドラッグしてデータを追加する。 DEM ｜data/raster/dem_clip.tif [1] もしくは、レイヤ ▶ ラスタレイヤの追加 ▶ ［ブラウズ］ボタンで ファイルを指定 [1] 基盤地図情報 5m DEM A を必要な範囲でトリミングしたもの © 朝日航洋株式会社 108
109. プロジェクトファイルを保存 座標系を設定し、ラスタを追加できました。 この状態を保存する プロジェクト ▶ 名前を付けて保存 例：jisshu_3d.qgs ※ 作業中は、こまめに保存しましょう。 © 朝日航洋株式会社 109
110. 3D マップビュー 1. 3D 化したい範囲とレイヤを表示する 2. ビュー ▶ 新しい3D マップビュー 3. Con gure （3D コンフィグレーション） 高さ：dem_clip 鉛直スケール：1.00 タイル解像度：16 px スカートの高さ：10.0 地図単位 画面表示の操作方法 以下のいずれかの方法で表示を回転させることができる。 ・マウスのホイールボタンを押した状態でドラッグ ・Shift キー + マウスの左ボタンを押しながらドラッグ ・Shift キー + 上/ 下/ 左/ 右キー © 朝日航洋株式会社 110
111. 「地理院タイル シームレス写真」の例 © 朝日航洋株式会社 111
112. 講習でやったこと 0. はじめに「オープンデータと GIS 」 1. 基礎編 GIS の始め方 データの追加 データの操作 背景地図 見た目の設定 検索 画像出力 2. 課題解決編「品川区の交通事故地点を解析する」 データを感覚的にとらえる｜ヒートマップ表示 空間解析-1 ｜座標変換、ポリゴン内のポイント数 空間解析-2 ｜バッファ、表として出力 3. ラスタの3D 表示 © 朝日航洋株式会社 112
113. 参考書籍 オープンデータ＋QGIS 「統計・防災・環境情報がひと目でわ かる地図の作り方」 朝日孝輔、大友翔一、水谷貴之、山手規裕 著、技術評論社、 3,500 円（税別） 業務で使う林業QGIS 徹底使いこなしガイド 喜多耕一 著、全国林業改良普及協会、5,400 円（税別） QGIS の基本と防災活用 橋本雄一 編、古今書院、2,700 円（税別） QGIS 入門　第2 版 今木洋大、岡安利治 編著、古今書院、3,300 円（税別） © 朝日航洋株式会社 113
114. 参考 Web サイト QGIS 公式ドキュメント http://qgis.org/ja/docs/index.html GIS オープン教材( 試験公開版) https://gis-oer.github.io/gitbook/book/ QGIS リンク集 「QGIS リンク集」で検索 QGIS 学習ノート（大阪大学・助教　浪江彰彦氏） http://na-mii.com/gis/qgis01/ QGIS 逆引き辞書 https://sites.google.com/site/qgismemo/ © 朝日航洋株式会社 114
115. 情報交流できる場所 Facebook QGIS User Group Japan https://www.facebook.com/groups/1270223339681777/ QGIS 初心者質問グループ https://groups.google.com/forum/#!forum/qgisshitumon01 Facebook 自治体GIS 推進グループ https://www.facebook.com/groups/JLGGIS/ Facebook 内で自治体におけるGIS 利用についての情報交換をしているグルー プ。QGIS の自治体等での利用例の投稿もあり QGIS Issue Tracking http://hub.qgis.org/ QGIS のバグ報告、改良要望登録システム © 朝日航洋株式会社 115
