TEKNIK KOMPUTER DAN JARINGAN Semester : 3 SMK NEGERI 2 DEPOK SLEMAN TAHUN 2012 WORKSHEET | INSTALASI WINDOWS SERVER 2003 | 2 | TUJUAN 1. Siswa mampu menjelaskan konsep dasar instalasi Windows Server 2003. 2. Siswa mampu melakukan instalasi Windows Server 2003 sesuai skenario dan langkah-langkah yang benar. ALAT DAN BAHAN A. Alat 1. Seperangkat komputer. 2. Software Virtual Machine/VirtualBox/software sejenis. 3. Sistem Operasi Windows Server 2003 berupa CD ataupun ISO file. B. Bahan 1. Worksheet. DASAR TEORI Windows Server 2003 Windows Server 2003 (kadang-kadang disebut sebagai Win2k3) adalah server yang sistem operasi yang diproduksi oleh Microsoft, dirilis pada tanggal 24 April 2003. Versi terbaru, Windows Server 2003 R2, dirilis untuk manufaktur pada tanggal 6 Desember 2005. Penerusnya, Windows Server 2008 , dirilis pada tanggal 4 Februari 2008. Menurut Microsoft, Windows Server 2003 adalah lebih terukur dan memberikan performa yang lebih baik dari pendahulunya, Windows 2000. Windows Server 2003 merupakan follow-up dari Windows Server 2000 dengan menggunakan kompabilitas Windows Server 2000. Tidak seperti Windows Server 2000, pada Windows Server 2003 tidak komponen server yang di-enable secara default saat awal instalasi. Jadi, setiap ingin menggunakan salah satu komponen servernya, seorang administrator harus mengaktifkan komponen tersebut satu persatu. Hal ini dilakukan oleh Microsoft untuk mengurangi ancaman bagi administrator yang malas untuk mempelajari fungsi semua service atau komponen server yang ada di dalam Windows Server 2003. Selain itu, mungkin Microsoft juga mereferensi dari sistem operasi server lain yang juga demikian. Dalam perpindahan Windows Server 2000 ke Windows Server 2003 tidak begitu saja membuang fitur lama. Windows Server 2003 dibuat kompatibel dengan software-software yang
TEKNIK KOMPUTER DAN JARINGAN Semester : 3 SMK NEGERI 2 DEPOK SLEMAN TAHUN 2012 WORKSHEET | INSTALASI WINDOWS SERVER 2003 | 3 | dibuat untuk Windows Server 2000 dan yang sejenis (Windows 98SE/Windows ME/Windows NT) dengan kestabilan yang lebih baik. Saat melakukan upgrade dari Windows NT ke Windows Server 2000, kebanyakan administrator kesulitan dalam mengadaptasi Active Directory-nya. Windows Server 2003 menutupi kekurangan tersebut. Windows Server 2003 lebih kompatibel saat adaptasi Active Directory dari Windows NT. Pada Windows Server 2003 ini terjadi banyak perubahan dan hampir semua komponen server ditulis ulang untuk meningkatkan kinerja dan keamanan. Diantaranya adalah: IIS Web Server, Distributed File System, Terminal Server, Active Directory, Print Server, dan lain-lain. Windows Server 2003 memiliki nama kode Whistler Server mulai dikerjakan pada akhir tahun 2000. Tujuan dari hal ini adalah Microsoft hendak membuat platform .NET, dengan menyediakan infrastruktur jaringan yang terbentuk dari Windows Server dan Windows Workstation. Proyek itu dinilai sangat ambisius, karena Microsoft berniat mengembangkan dua sistem operasi secara sekaligus (Whistler Server dan Whistler Workstation). Akhirnya, beberapa kali sistem operasi ini ditunda peluncurannya, karena jadwal pengembangan yang ketat, dan hanya sistem operasi Whistler Workstation saja yang dirilis setahun berikutnya dengan nama produk Windows XP, yang ditujukan untuk kalangan konsumer rumahan dan korporat. Windows Server 2003 terdiri atas beberapa produk yang berbeda, yakni sebagai berikut: • Windows Server 2003 Standard Edition • Windows Server 2003 Enterprise Edition • Windows Server 2003 Datacenter Edition • Windows Server 2003 Web Edition • Windows Small Business Server 2003 • Windows Storage Server 2003 Proses Instalasi Dalam melakukan instalasi Windows Server 2003, ada beberapa hal penting yang menjadi pertimbangan Anda, diantaranya: • Mengecek System Requirements. • Mengecek kompatibilitas Hardware dan Software.
TEKNIK KOMPUTER DAN JARINGAN Semester : 3 SMK NEGERI 2 DEPOK SLEMAN TAHUN 2012 WORKSHEET | INSTALASI WINDOWS SERVER 2003 | 4 | • Menentukan opsi partisi harddisk (misal kapasitas). • Memilih File System yang tepat: FAT, FAT32, NTFS. • Menentukan Workgroup atau Domain. • Melengkapi perlengkapan instalasi. Pada dasarnya, proses instalasi Windows Server 2003 hampir sama dengan proses instalasi Windows XP. SKENARIO Siapkanlah sebuah server dengan sistem operasi Windows Server 2003. Kondisikan server tersebut siap untuk dikonfigurasikan. Catatlah hal-hal yang sekiranya penting untuk dilaporkan. Anda dipersilakan menggunakan virtual apapun (Virtual Machine/VirtualBox/lainnya) sebagai media instalasi. Untuk partisi harddisk, buatlah dua partisi: C:\ = 15 GB D:\ = 10 GB LANGKAH KERJA 1. Buatlah sebuah machine pada software Virtual Anda. Sesuaikanlah spesifikasi hardware machine dengan minimum requirement dari Windows Server 2003 dan kondisi hardware PC yang Anda gunakan. Berikut adalah contoh minimum requirement Windows Server 2003 yang dikutip dari: http://www.petri.co.il/hardware_requirements_for_windows_server_2003.htm. Requirement Standard Edition Enterprise Edition Datacenter Edition Web Edition Minimum CPU Speed 133 MHz 133 MHz for x86-based computers 733 MHz for Itanium- based computers* 400 MHz for x86-based computers 733 MHz for Itanium- based computers* 133 MHz Recommende d CPU Speed 550 MHz 733 MHz 733 MHz 550 MHz

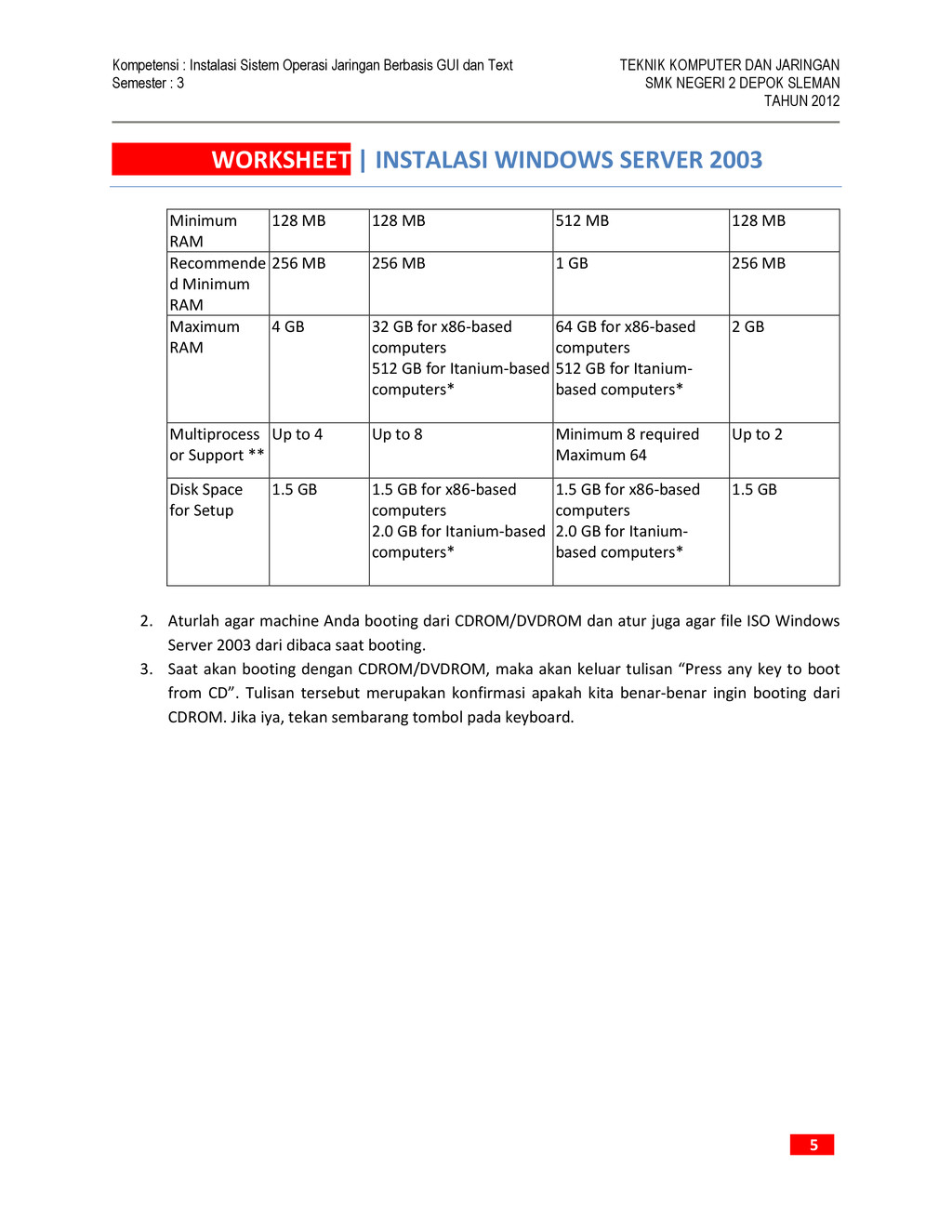

TEKNIK KOMPUTER DAN JARINGAN Semester : 3 SMK NEGERI 2 DEPOK SLEMAN TAHUN 2012 WORKSHEET | INSTALASI WINDOWS SERVER 2003 | 5 | Minimum RAM 128 MB 128 MB 512 MB 128 MB Recommende d Minimum RAM 256 MB 256 MB 1 GB 256 MB Maximum RAM 4 GB 32 GB for x86-based computers 512 GB for Itanium-based computers* 64 GB for x86-based computers 512 GB for Itanium- based computers* 2 GB Multiprocess or Support ** Up to 4 Up to 8 Minimum 8 required Maximum 64 Up to 2 Disk Space for Setup 1.5 GB 1.5 GB for x86-based computers 2.0 GB for Itanium-based computers* 1.5 GB for x86-based computers 2.0 GB for Itanium- based computers* 1.5 GB 2. Aturlah agar machine Anda booting dari CDROM/DVDROM dan atur juga agar file ISO Windows Server 2003 dari dibaca saat booting. 3. Saat akan booting dengan CDROM/DVDROM, maka akan keluar tulisan “Press any key to boot from CD”. Tulisan tersebut merupakan konfirmasi apakah kita benar-benar ingin booting dari CDROM. Jika iya, tekan sembarang tombol pada keyboard.
TEKNIK KOMPUTER DAN JARINGAN Semester : 3 SMK NEGERI 2 DEPOK SLEMAN TAHUN 2012 WORKSHEET | INSTALASI WINDOWS SERVER 2003 | 6 | 4. Kemudian machine akan meload isi CD. Tampilannya persis seperti awal instalasi. Tunggu saja proses tersebut sampai selesai. 5. Jika sebelumnya pada machine/komputer Anda sudah terinstall Windows Server 2003, maka akan muncul tampilan seperti di bawah ini.
TEKNIK KOMPUTER DAN JARINGAN Semester : 3 SMK NEGERI 2 DEPOK SLEMAN TAHUN 2012 WORKSHEET | INSTALASI WINDOWS SERVER 2003 | 7 | Jika kita memang ingin melakukan proses “Repair” terhadap sistem, tekanlah tombol “R”. Jika ingin melakukan fresh-install, tekan saja tombol “Esc”. Jika pada harddisk belum terdapat sistem operasi Windows lain (baru pertama kali menginstall Windows), maka akan ditampilkan Windows Licensing Agreement seperti di bawah ini. direkomendasikan bagi praktisi IT untuk membaca isi kesepakatan lisensi tersebut. Jika Anda setuju dengan isi kesepakatan lisensi tersebut, tekan tombol F8 untuk melanjutkan. 6. Berikutnya akan ditampilkan keadaan partisi pada machine Anda. Buatlah partisi partisi sesuai dengan skenario di atas.
TEKNIK KOMPUTER DAN JARINGAN Semester : 3 SMK NEGERI 2 DEPOK SLEMAN TAHUN 2012 WORKSHEET | INSTALASI WINDOWS SERVER 2003 | 8 | Jika ada partisi yang ingin dihapus, tekan tombol “D”. 7. Untuk membuat partisi baru, arahkan kursor pada space disk yang kosong. Kemudian tekan tombol “C”. 8. Berikut adalah tampilan saat menentukan besarnya partisi. Ukuran yang digunakan adalah MegaByte (MB).
TEKNIK KOMPUTER DAN JARINGAN Semester : 3 SMK NEGERI 2 DEPOK SLEMAN TAHUN 2012 WORKSHEET | INSTALASI WINDOWS SERVER 2003 | 9 | 9. Jika pembuatan partisi sudah dianggap cukup, arahkan kursor pada partisi yang ingin diinstall Windows Server (direkomendasikan drive C:\). Kemudian tekan tombol Enter. 10. Berikutnya kita diminta memilih jenis file system yang ingin digunakan dan
TEKNIK KOMPUTER DAN JARINGAN Semester : 3 SMK NEGERI 2 DEPOK SLEMAN TAHUN 2012 WORKSHEET | INSTALASI WINDOWS SERVER 2003 | 10 | Opsi “quick” pada gambar di atas digunakan untuk membedakan kedalaman format partisi. Jika Anda memilih pada opsi yang ada tulisan “quick” nya, maka proses format partisi akan lebih cepat, namun tidak sebagus kualitas format harddisk yang tidak menggunakan opsi “quick”. Hal ini hanya berbeda pada metode penghapusan data saja. 11. Berikutnya system akan menyiapkan partisi yang Anda pilih dengan memformat partisi tersebut sesuai dengan file system dan metode penghapusan data yang Anda pilih. 12. Setelah partisi siap, windows menyalin (copy) data-data yang diperlukan untuk proses instalasi dan konfigurasi system pada proses berikutnya ke drive yang Anda pilih dari CD (ISO). Tunggu proses tersebut sampai selesai.
TEKNIK KOMPUTER DAN JARINGAN Semester : 3 SMK NEGERI 2 DEPOK SLEMAN TAHUN 2012 WORKSHEET | INSTALASI WINDOWS SERVER 2003 | 11 | 13. Jika proses penyalinan data sudah selesai, maka komputer akan restart sendiri atau dengan dibantu (dengan menekan tombol Enter). 14. Seperti juga yang terjadi pada proses instalasi Windows XP, setelah proses penyalinan data selesai dan komputer restart, proses berikutnya adalah: a. Collecting Information b. Dynamic Update c. Preparing Installation d. Installing Windows e. Finalizing installation

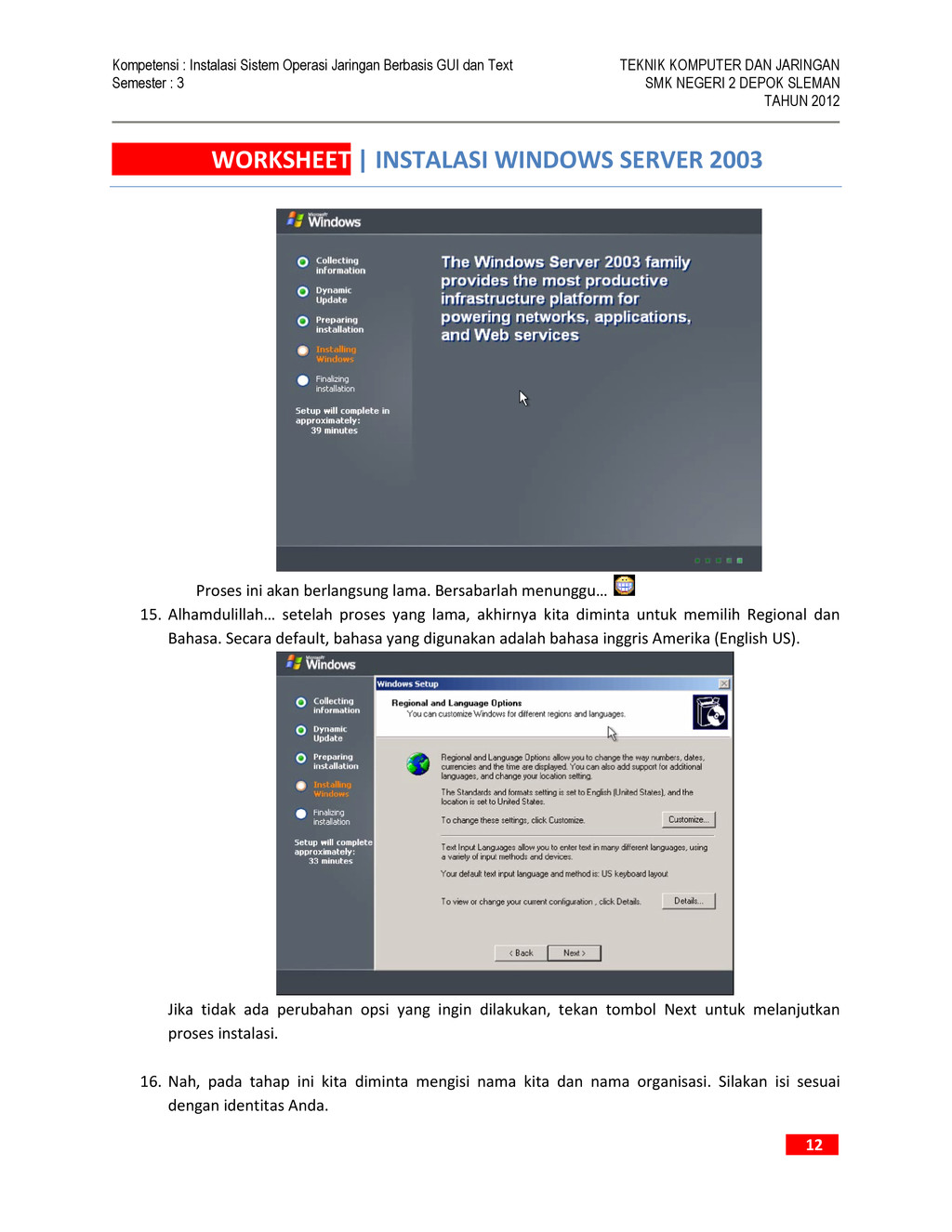

TEKNIK KOMPUTER DAN JARINGAN Semester : 3 SMK NEGERI 2 DEPOK SLEMAN TAHUN 2012 WORKSHEET | INSTALASI WINDOWS SERVER 2003 | 12 | Proses ini akan berlangsung lama. Bersabarlah menunggu… 15. Alhamdulillah… setelah proses yang lama, akhirnya kita diminta untuk memilih Regional dan Bahasa. Secara default, bahasa yang digunakan adalah bahasa inggris Amerika (English US). Jika tidak ada perubahan opsi yang ingin dilakukan, tekan tombol Next untuk melanjutkan proses instalasi. 16. Nah, pada tahap ini kita diminta mengisi nama kita dan nama organisasi. Silakan isi sesuai dengan identitas Anda.
TEKNIK KOMPUTER DAN JARINGAN Semester : 3 SMK NEGERI 2 DEPOK SLEMAN TAHUN 2012 WORKSHEET | INSTALASI WINDOWS SERVER 2003 | 13 | Jika sudah, tekan tombol Next. 17. Berikutnya kita diminta mengisi serial number. Kemudian tekan tombol Next.
TEKNIK KOMPUTER DAN JARINGAN Semester : 3 SMK NEGERI 2 DEPOK SLEMAN TAHUN 2012 WORKSHEET | INSTALASI WINDOWS SERVER 2003 | 14 | 18. Pilih jenis dan banyaknya lisensi yang akan digunakan. Lisensi per server berarti dihitung berdasarkan jumlah klien yang melakukan koneksi ke server. Sedangkan lisensi per seat mengharuskan tiap klien untuk memiliki lisensi, yang dapat digunakan untuk mengakses server manapun. Untuk latihan, pilihlah per Server dan isikan jumlah koneksi = 20 klien. 19. Langkah berikutnya adalah mengisikan nama komputer. Nama tersebut akan digunakan untuk mengidentifikasi komputer di dalam jaringan. Misalkan anda menginstal server pertama dalam jaringan, isikan STEMBAYO-2012 sebagai nama server. Isikan password untuk account Administrator. Pastikan anda mengisikan password yang cukup baik, karena account tersebut merupakan administrator dengan hak tertinggi dalam jaringan. Dan yang paling penting password tersebut jangan sampai lupa. 20. Jika tingkat kompleksitas password yang Anda isikan dianggap lemah, maka akan muncul peringatan seperti berikut ini. Namun jika Anda bersikeras ingin menggunakan password tersebut, kliklah tombol Yes.
TEKNIK KOMPUTER DAN JARINGAN Semester : 3 SMK NEGERI 2 DEPOK SLEMAN TAHUN 2012 WORKSHEET | INSTALASI WINDOWS SERVER 2003 | 15 | 21. Berikutnya Anda diminta mengatur tanggal, waktu, dan zona waktu sesuai dengan tempat tinggal Anda. Klik tombol Next untuk melanjutkan instalasi. 22. Kemudian proses “Preparing Installation” akan dilanjutkan. Silakan ditunggu lagi… 23. Saat proses “Installing Network”, kita diminta memilih tipe pengaturan jaringan. Bagi pelajar yang baru mempelajari administrasi jaringan, direkomendasikan memilih opsi “Typical settings”. Namun bagi administrator yang sudah berpengalaman dapat menggunakan opsi “Costum settings”.
TEKNIK KOMPUTER DAN JARINGAN Semester : 3 SMK NEGERI 2 DEPOK SLEMAN TAHUN 2012 WORKSHEET | INSTALASI WINDOWS SERVER 2003 | 16 | Klik tombol Next untuk melanjutkan proses instalasi. 24. Langkah berikutnya adalah pengaturan TCP/IP. Pada tahap ini kita dapat mengatur IP Address, atau juga dapat ditunda setelah selesai instalasi. Proses pengaturan IP Address ini persis seperti pada Windows XP. 25. Setelah konfigurasi kotak dialog pengaturan IP Address, kita dihadapkan pada kotak dialog pengaturan Workgroup atau Domain.
TEKNIK KOMPUTER DAN JARINGAN Semester : 3 SMK NEGERI 2 DEPOK SLEMAN TAHUN 2012 WORKSHEET | INSTALASI WINDOWS SERVER 2003 | 17 | Tekan tombol Next untuk melanjutkan proses instalasi. Proses instalasi pun berlanjut, harap ditunggu hingga komputer akan restart sendiri. 26. Setelah komputer boot kembali, proses selanjutnya adalah “Applying computer settings”. 27. Jika sudah muncul tampilan seperti di bawah ini, maka proses instalasi sudah dianggap selesai.

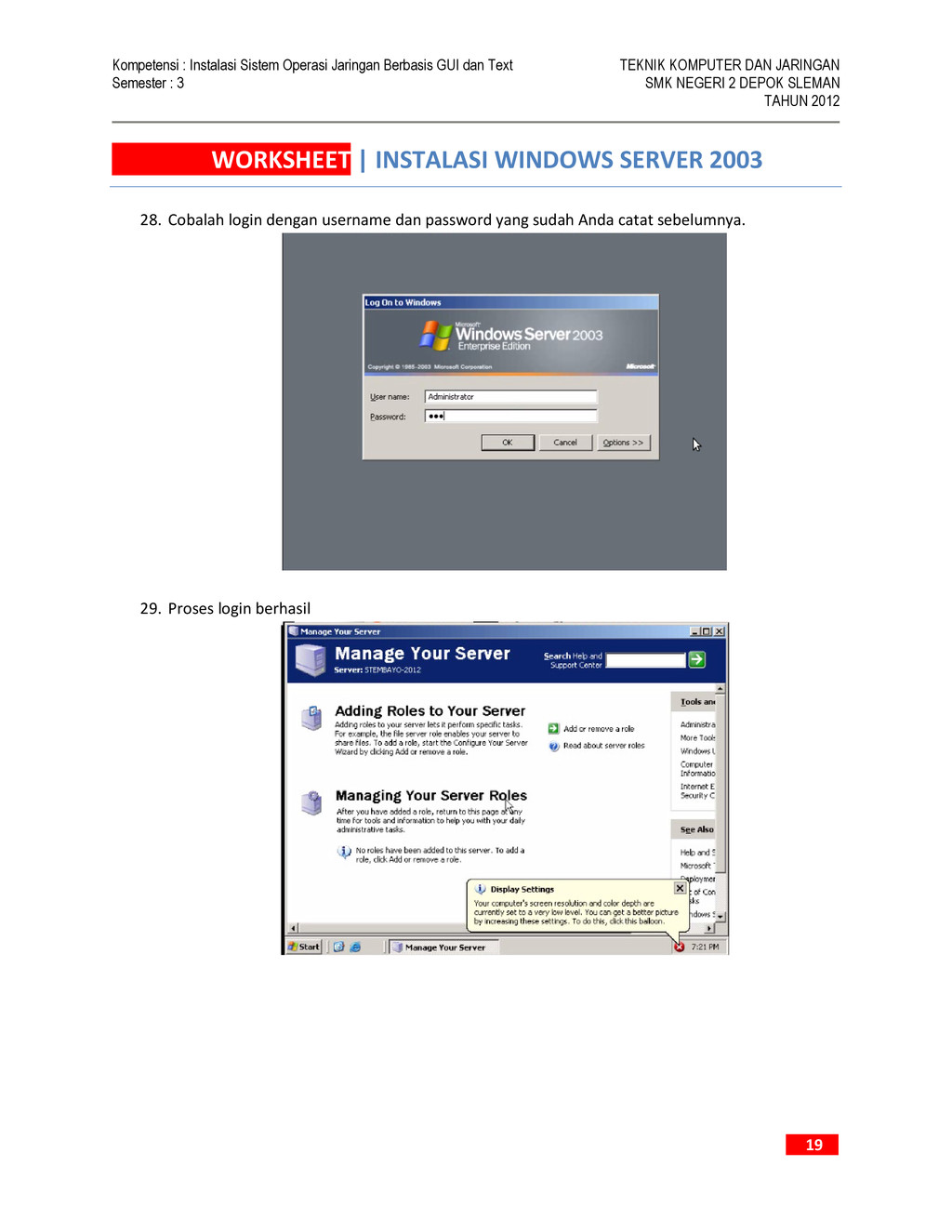

TEKNIK KOMPUTER DAN JARINGAN Semester : 3 SMK NEGERI 2 DEPOK SLEMAN TAHUN 2012 WORKSHEET | INSTALASI WINDOWS SERVER 2003 | 19 | 28. Cobalah login dengan username dan password yang sudah Anda catat sebelumnya. 29. Proses login berhasil

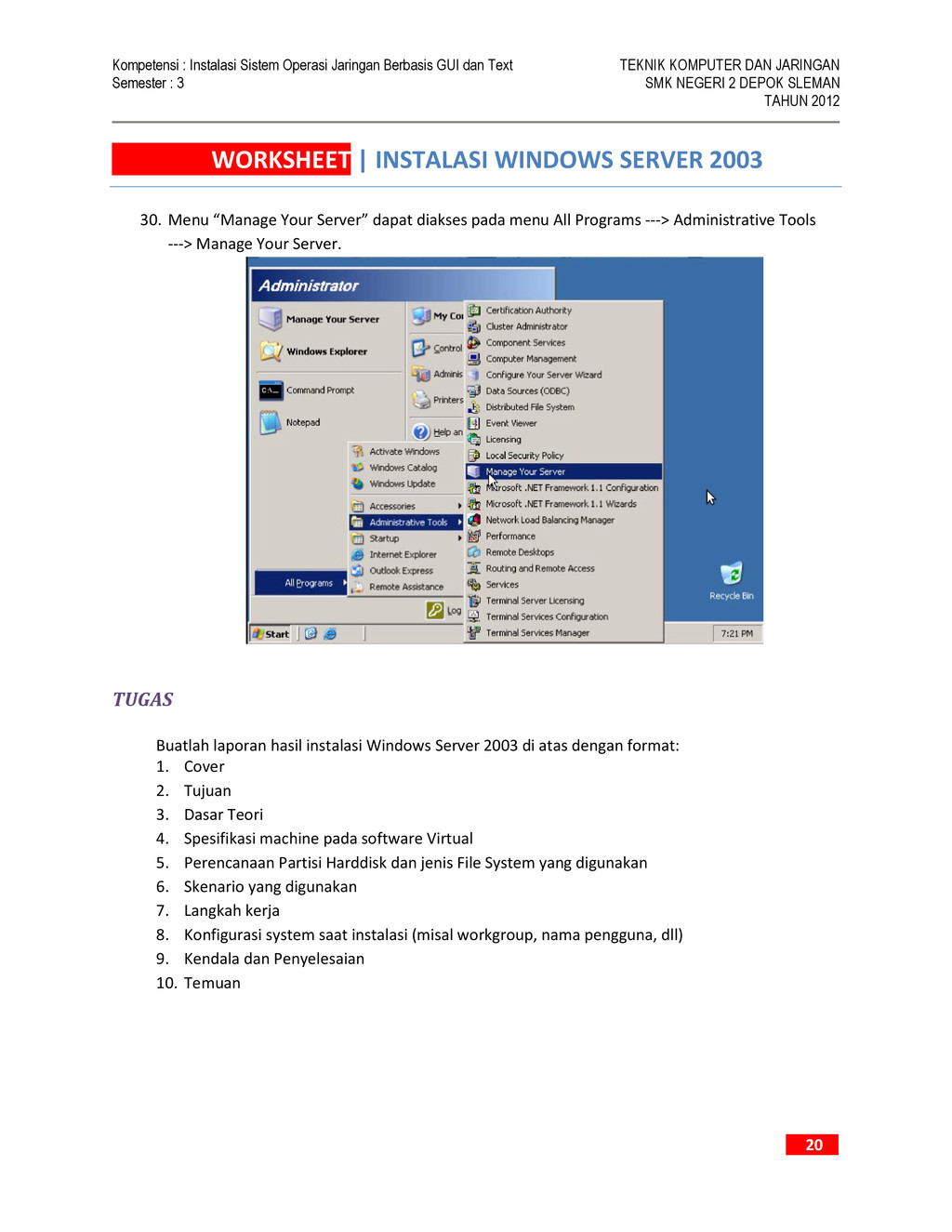

TEKNIK KOMPUTER DAN JARINGAN Semester : 3 SMK NEGERI 2 DEPOK SLEMAN TAHUN 2012 WORKSHEET | INSTALASI WINDOWS SERVER 2003 | 20 | 30. Menu “Manage Your Server” dapat diakses pada menu All Programs ---> Administrative Tools ---> Manage Your Server. TUGAS Buatlah laporan hasil instalasi Windows Server 2003 di atas dengan format: 1. Cover 2. Tujuan 3. Dasar Teori 4. Spesifikasi machine pada software Virtual 5. Perencanaan Partisi Harddisk dan jenis File System yang digunakan 6. Skenario yang digunakan 7. Langkah kerja 8. Konfigurasi system saat instalasi (misal workgroup, nama pengguna, dll) 9. Kendala dan Penyelesaian 10. Temuan
