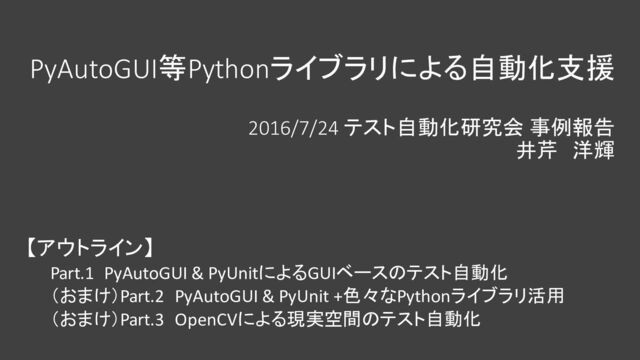

1. PyAutoGUI等Pythonライブラリによる自動化支援 2016/7/24 テスト自動化研究会 事例報告 井芹 洋輝 【アウトライン】 Part.1 PyAutoGUI & PyUnitによるGUIベースのテスト自動化 （おまけ）Part.2 PyAutoGUI & PyUnit +色々なPythonライブラリ活用 （おまけ）Part.3 OpenCVによる現実空間のテスト自動化
2. 宣伝 • U30テスト設計コンテスト（30歳以下のテスコン） 開催します！ • チュートリアル開催中。募集は来月予定 • 審査委員長を担当しています • http://aster.or.jp/business/contest/rulebooku30.html
3. Part.1 PyAutoGUI & PyUnitによる GUIベースのテスト自動化
4. PyAutoGUIとは • マウス操作、キーボード操作、スクリーンショット操作を自動化するPython 向けライブラリ • https://pyautogui.readthedocs.io/ • コンセプト • 可能な限りシンプルかつ直感的に使える • どんな環境（e.g. win or mac or linux)でも同じように動く • テスト自動化ツールというわけではないですが、お手軽に自動化ツールを 組めるため今回紹介
5. PyAutoGuiの例：APIの例 import pyautogui pyautogui.moveTo(100, 200) #座標100、200にマウスを移動させる pyautogui.click() #マウスをクリックする pyautogui.typewrite('Hello world!') #文字を打つ pyautogui.keyDown('shift') #シフトキーを押しっぱなしにする position = pyautogui.locateCenterOnScreen('target.png') #target.pngと一致 する場所の中心の座標を取得する 平易な1ステートメントでGUI操作を記述
6. PyAutoGuiの例：詳細なパラメータ指定の例 #画面上でhoge.pngとマッチする座標を取得 pyautogui.locateOnScreen(‘hoge.png’) #グレースケールでマッチングして座標を取得 pyautogui.locateOnScreen(‘hoge.png’, grayscale=True) #指定の領域から座標を取得 pyautogui.locateOnScreen(‘hoge.png’, region=(0,0, 300, 400)) #処理実行のインターバルを変更 pyautogui.PAUSE = 0.2 デフォルトはシンプルに、必要に応じて詳細に
7. PyUnit • ライブラリ名unittest。Python向け標準xUnitフレームワーク • シンプルで汎用性が高い • ツールチェーンも自由に構築できる • Jenkis向けXML生成、テスト結果集計などテスト用機能を手軽に利用できる
8. PyAutoGUI & PyUnit • PyUnitでテストフレームワーク構築 実行、結果評価をPyAutoGuiで実装 • PyUnitの機能を使いながら、GUIベースのテスト自動化を実現 • 用途を絞ればSikuli程度のツールは簡単に組める
9. PyAutoGUIデモ：タッチパッド操作テスト自動化 • 指定のタッチバッド操作でMac OS情報画面を表示できることを自動テスト
10. PyAutoGUIデモ：タッチパッド操作テスト自動化 #macアイコンをクリック position = pyautogui.locateCenterOnScreen('mac_icon.png') pyautogui.click(position) #情報表示メニューをクリック position = pyautogui.locateCenterOnScreen('about.png') pyautogui.click(position) #表示を待つ time.sleep(1) #表示確認 position = pyautogui.locateOnScreen('os_info.png') self.assertNotEqual(position, None)
11. PyAutoGuiの問題点 • GUI＆キャプチャ画像操作しばり • 画像のマッチングで誤差の許容範囲を指定できない • 透過効果や強調処理（影、フェード処理など）に弱い • 処理が遅い
12. Part.2 PyAutoGUI & PyUnit +色々なPythonライブラリ活用
13. 色々なPythonライブラリの活用 • Pythonはテスト自動化で活用できるライブラリが多数公開されてる • GUI操作(pyautogui等)、ブラウザ操作(selenium.webdriver等)、Excel操作(openpyxl)、 画像処理(opencv等)、文字識別(tesseract等)、機械学習(TensorFlow、scikit-learn等)、 その他諸々・・ • Pythonベースでテスト自動化フレームワークを組むと、それらライブラリの 活用が可能になる
14. matplotlib • MATLABを参考にしたライブラリ。 MATLABのような高機能グラフを簡単に出力できる。 • ※テスト自動化用途ではないが、MATLABでシミューレションや検証を行っ ている人なら、自動化環境の補助チェックとしてスムーズに導入できる
15. matplotlibデモ • プログレスバーのテスト自動化（PyAutoGUIで操作を自動化） • 自動操作で得られたデータを目視確認できるようにグラフ化 プログレスバー画面 テスト対象ソフトウェア PyUnit PyAutoGUI 1.自動タッチパッド操作 2. 連続画面キャプチャ 3. プログレスバーの時間 経過に対する推移 4. 時間×進捗のグラフ matplotlib
16. statsmodels(+pandas, numpy) • 連続系のモデルやデータの分析ライブラリ • statsmodels.formula • Rを参考にしたAPIを使える • モデルの式を文字列で記述できる
17. statsmodels.formula • モデル式 • 「log(OutputData) = 係数a×log(InputData)＋係数b」 • Pythonでの記述(線形回帰分析) • 「sm.ols(formula=“np.log(OutputData) ~ np.log(InputData)”, data=datalist)」 (1) OutputDataとInputDataを指定する
18. statsmodels.formula (2)線形回帰分析でモデルの各係数や、モデルとデータの差異を分析 （略） R-squared: 0.779 （略） coef std err t P>|t| [95.0% Conf. Int.] --------------------------------------------------------------------------- Intercept 2.4606 0.325 7.578 0.000 1.794 3.127 np.log(Ouput Data) 0.9564 0.098 9.766 0.000 0.755 1.157 log(Output Data) = 係数a×log(Input Data)＋係数b モデルとの合致性パラメータを複数出力
19. statsmodels.formulaデモ：プログレスバーの自動テスト • PyAutoGUIで自動操作。プログレスバー進捗を連続キャプチャで取得 • プログレスバーの進捗推移を、線形回帰分析でモデル化。モデルの係数 で、プログレスバーの進捗が意図通りか自動テストする プログレスバー機能 テスト対象ソフトウェア PyUnit PyAutoGUI 1.自動タッチパッド操作 2. 連続画面キャプチャ 3. プログレスバーの時間 経過に対する推移 statsmodels 4. プログレスバー進捗の 近似モデルのパラメータ 5. 合否結果
20. statsmodels.formulaデモ：プログレスバーの自動テスト #プログレスバーの進捗の回帰分析結果を取得 def analysis_trend(time, data): trend_data = pd.DataFrame([time, data]).T trend_data.columns = ["time", "progress"] result = sm.ols(formula = "progress ~ np.log(time)", data=trend_data).fit() return result.params class TestProgressBar(unittest.TestCase): def test_progress_bar(self): #処理高速化のため、GUI操作対象の領域を特定してそこだけ操作するようにする target_area = pyautogui.locateOnScreen('target_area.png') target_region = location_to_region(target_area) #プログレスバーの開始と終了の座標および長さを取得（進捗の取得のため） start_position = pyautogui.locateOnScreen('progress_start.png', grayscale=True, region=target_region) end_position = pyautogui.locateOnScreen('progress_end.png', region=target_region) length = end_position[0] - start_position[0] #プログレスバー 開始操作 position = pyautogui.locateCenterOnScreen('start_button.png', region=target_region) pyautogui.click(transform_coord(position)) （続く）
21. statsmodels.formulaデモ：プログレスバーの自動テスト （続き） #プログレスバー進捗取得 progress_pos = [] progress_time = [] start_time = time.time() time.sleep(1) while True: position = pyautogui.locateCenterOnScreen('progress_current.png', region=target_region) if position == None: break progress_pos.append((position[0] - start_position[0]) * 100 / length) progress_time.append(time.time() - start_time) #モデルとの合致性確認 result = analysis_trend(progress_time, progress_pos) self.assertTrue(result[0] < 20) self.assertTrue(result[1] > 50 and result[1] < 100) 今回のモデル：progress_pos= result[1]×log(progress_time)＋result[0]
22. Part.3 OpenCVによる 現実空間のテスト自動化
23. OpenCV • オープンソースのコンピュータビジョンのライブラリ • 基本的な画像処理全般に対応。その他、録画・キャプチャ・カメラ制御、 キーボード操作などを扱える • ロボットの移動制御やLED表示等、現実空間のテストの自動化を単独でサ ポートできる
24. OpenCVデモ：クレーンロボットのテスト自動化 • Macbook Proのカメラで動画撮影。OpenCVでクレーン位置を解析 • テスト自動化環境の配置チェックと、クレーン制御機能テスト（クレーン位 置が指示通りである事をテスト）を自動化 クレーンロボット 1.動作指示通信 2.動画撮影 PC PyUnit OpenCV 3.ロボット位置情報 （クレーンの遠さと 座標位置） 4.テスト結果 通信制御 ※準備が間に合わなかった ので今回は人間で代用
25. OpenCV余談 • 近年のPythonでは、コンピュータビジョンやデータ分析のライブラリが充実 • 誰でも手軽にコンピュータビジョンベースの自動テストを構築できるようになった • テストオラクルやシミュレーションのモデル作成も敷居が下がった 高精度を求めなければ機械学習のアプローチでモデルを構築できるようになった • Pythonは組み込みエンジニアにとって重要な基礎教養
26. おわり
