NewSQLや分散データベースを支えるRaftの仕組み - 仕組みを理解して知る得意不得意
db tech showcase 2025
NewSQLや分散データベースを支えるRaftの仕組み - 仕組みを理解して知る得意不得意
株式会社hacomono
プリンシパル分散システムエンジニア
@bootjp 上田義明
P43の動画リンク
https://docs.google.com/file/d/1Eu8rRDMxl3LQy6KM6MRuJrvhobe3AF9c/preview
P44の動画リンク
https://docs.google.com/file/d/1XbJWAKTabMQJqrPPWn6LNi1IYA6omfGh/preview
hacomono Inc. PRO
July 10, 2025
Transcript
39 slides
-

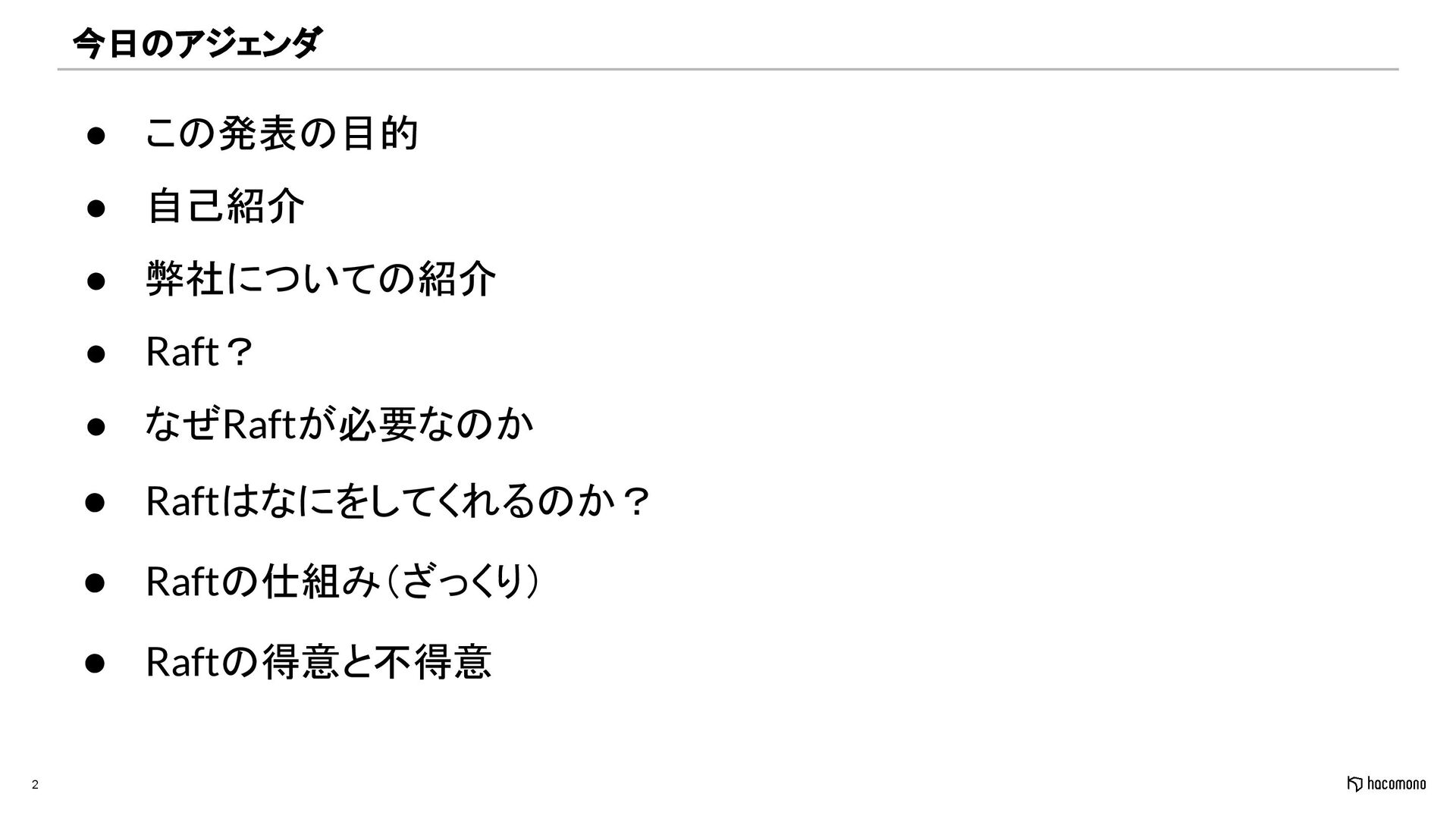

2 今日のアジェンダ • この発表の目的 • 自己紹介 • 弊社についての紹介 • Raft?
• なぜRaftが必要なのか • Raftはなにをしてくれるのか? • Raftの仕組み(ざっくり) • Raftの得意と不得意 -

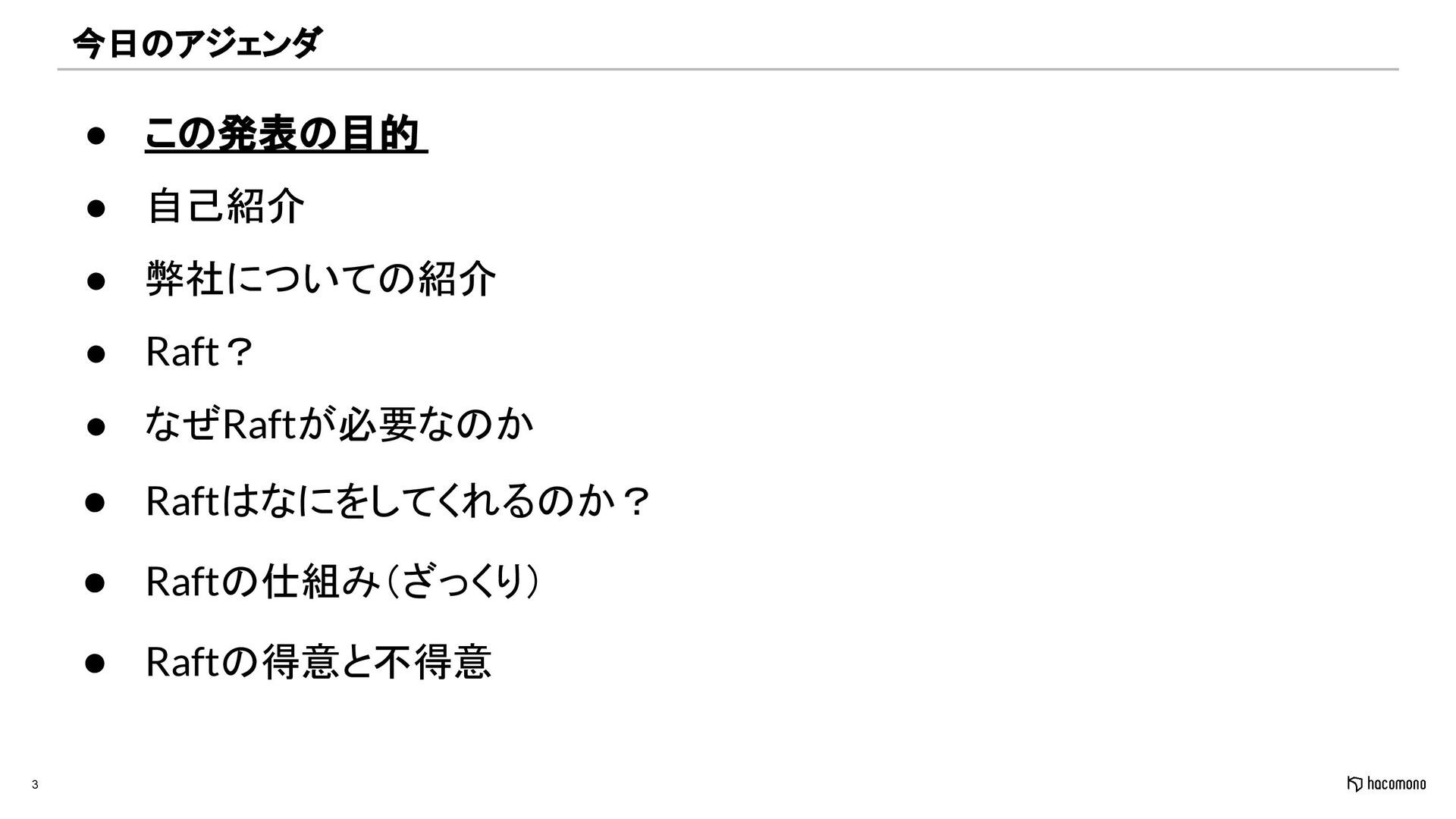

3 今日のアジェンダ • この発表の目的 • 自己紹介 • 弊社についての紹介 • Raft?
• なぜRaftが必要なのか • Raftはなにをしてくれるのか? • Raftの仕組み(ざっくり) • Raftの得意と不得意 -

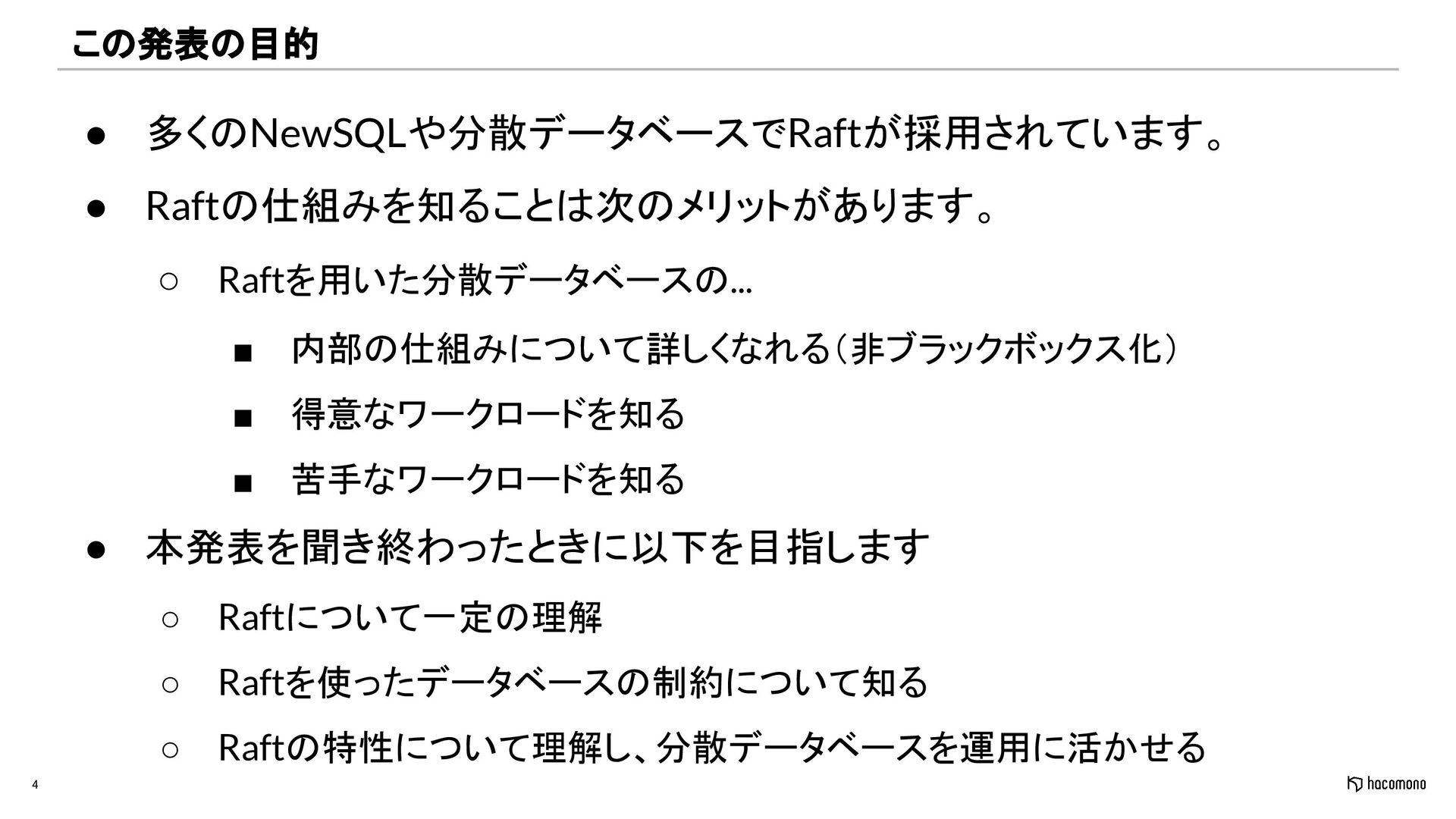

4 • 多くのNewSQLや分散データベースでRaftが採用されています。 • Raftの仕組みを知ることは次のメリットがあります。 ◦ Raftを用いた分散データベースの... ▪ 内部の仕組みについて詳しくなれる(非ブラックボックス化) ▪
得意なワークロードを知る ▪ 苦手なワークロードを知る • 本発表を聞き終わったときに以下を目指します ◦ Raftについて一定の理解 ◦ Raftを使ったデータベースの制約について知る ◦ Raftの特性について理解し、分散データベースを運用に活かせる この発表の目的 -

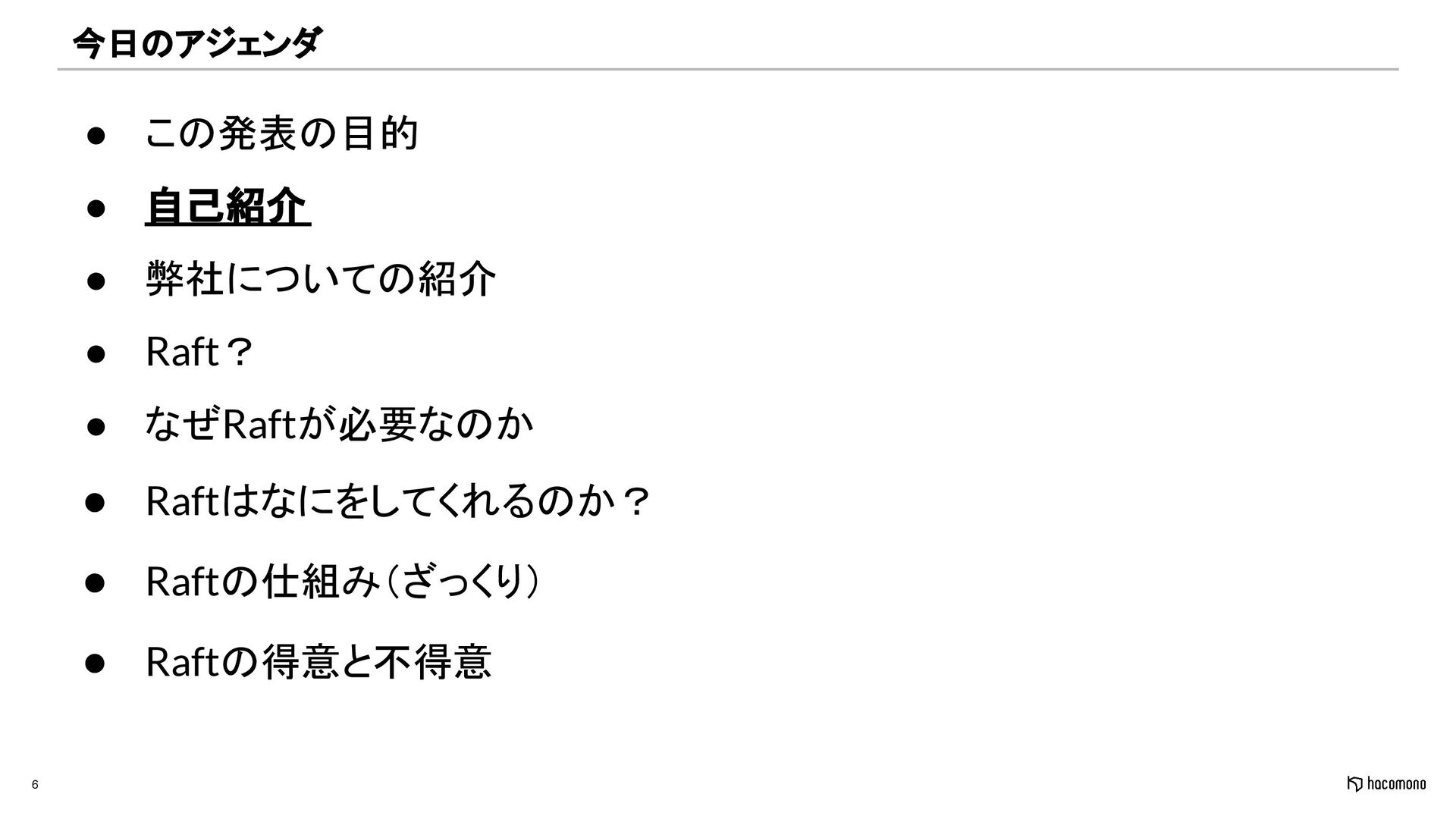

6 今日のアジェンダ • この発表の目的 • 自己紹介 • 弊社についての紹介 • Raft?
• なぜRaftが必要なのか • Raftはなにをしてくれるのか? • Raftの仕組み(ざっくり) • Raftの得意と不得意 -
7 自己紹介 経歴(前略) ◦ 2018年~2021年: Supership株式会社 スマホ向け大量配信システムの開発/運用 検索・検索連動広告 開発/運用 ◦
2021年~2023年: 株式会社プレイド 大量配信システムの刷新 分散システム周りの相談窓口 ◦ 2023年~2024年: btj.systems合同会社 RaftベースのElasticsearch互換検索エンジンの作成 ◦ 2024年~: 株式会社hacomono プリンシパル分散システムエンジニア マイクロサービス化のための共通システムを設計/開発 @bootjp 上田義明 株式会社hacomono プリンシパル分散システム エンジニア -
8 自己紹介 経歴(前略) ◦ 2018年~2021年: Supership株式会社 スマホ向け大量配信システムの開発/運用 検索・検索連動広告 開発/運用 ◦
2021年~2023年: 株式会社プレイド 大量配信システムの刷新 分散システム周りの相談窓口 ◦ 2023年~2024年: btj.systems合同会社 RaftベースのElasticsearch互換検索エンジンの作成 ◦ 2024年~: 株式会社hacomono プリンシパル分散システムエンジニア マイクロサービス化のための共通システムを設計/開発 @bootjp 上田義明 株式会社hacomono プリンシパル分散システム エンジニア -

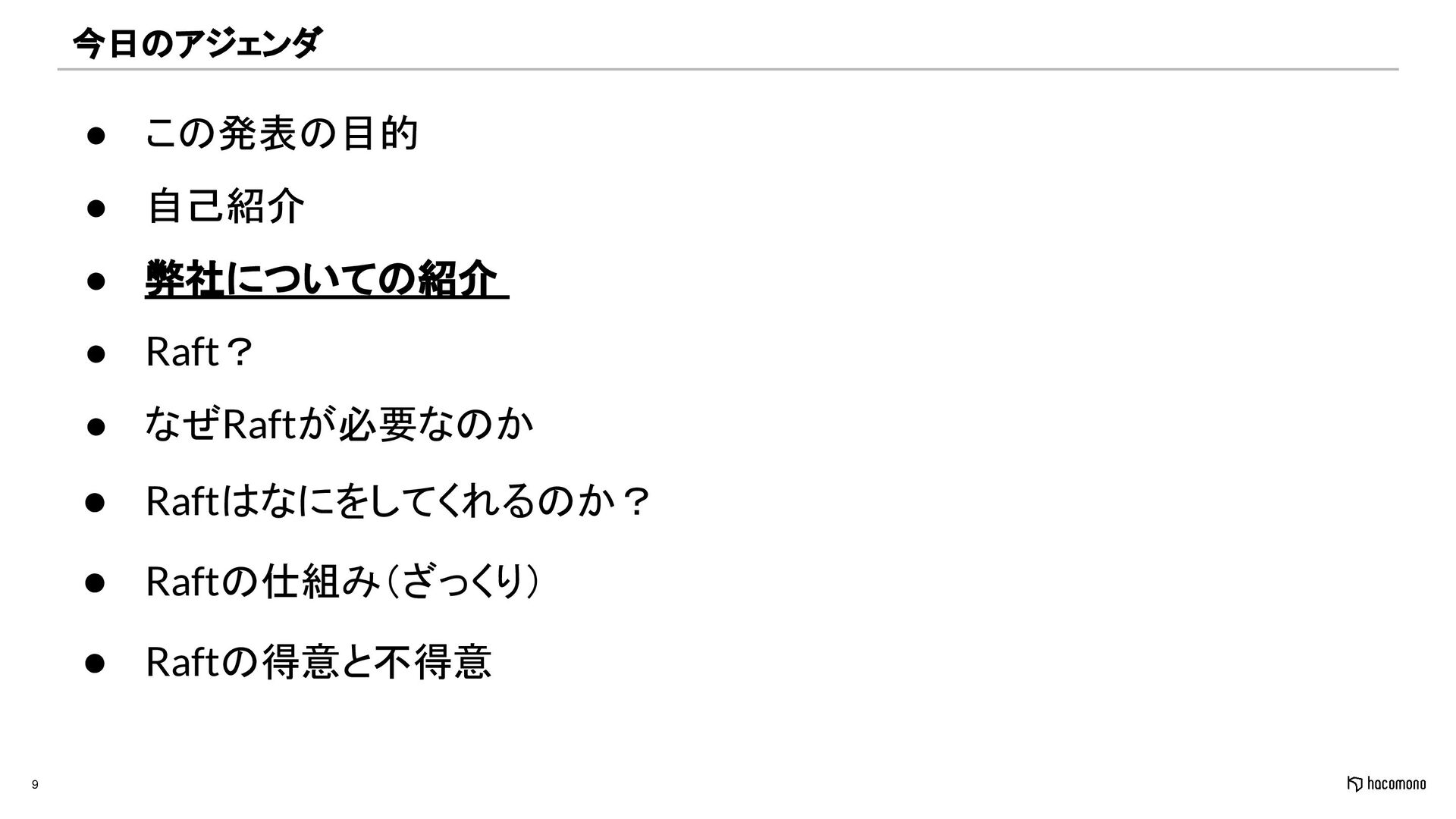

9 今日のアジェンダ • この発表の目的 • 自己紹介 • 弊社についての紹介 • Raft?
• なぜRaftが必要なのか • Raftはなにをしてくれるのか? • Raftの仕組み(ざっくり) • Raftの得意と不得意 -
10 会員管理・予約・振替・キャンセル・決済・請求管理・売上管理・債権管理 入退館・EC・POS・本人認証カメラ・QRリーダー・ ・総合フィットネスクラブ ・ヨガ・ピラティス ・パーソナルジム ・24時間ジム フィットネスクラブ ・屋外運動場 ・屋内運動場
・体育館 ・水泳プール ・学校 ・レジャー施設 公共運動施設 ・Jリーグ(サッカー) ・Bリーグ(バスケットボール) ・野球チーム・サッカーチーム etc スポーツチーム ・スイミングスクール ・ダンス・バレエスクール ・ゴルフスクール ・テニススクール ・カルチャースクール ・空手・体操スクール ・サッカースクール 運動スクール ウェルネス施設の手続きをすべてデジタル化 ウェルネス産業を、新次元へ。 -

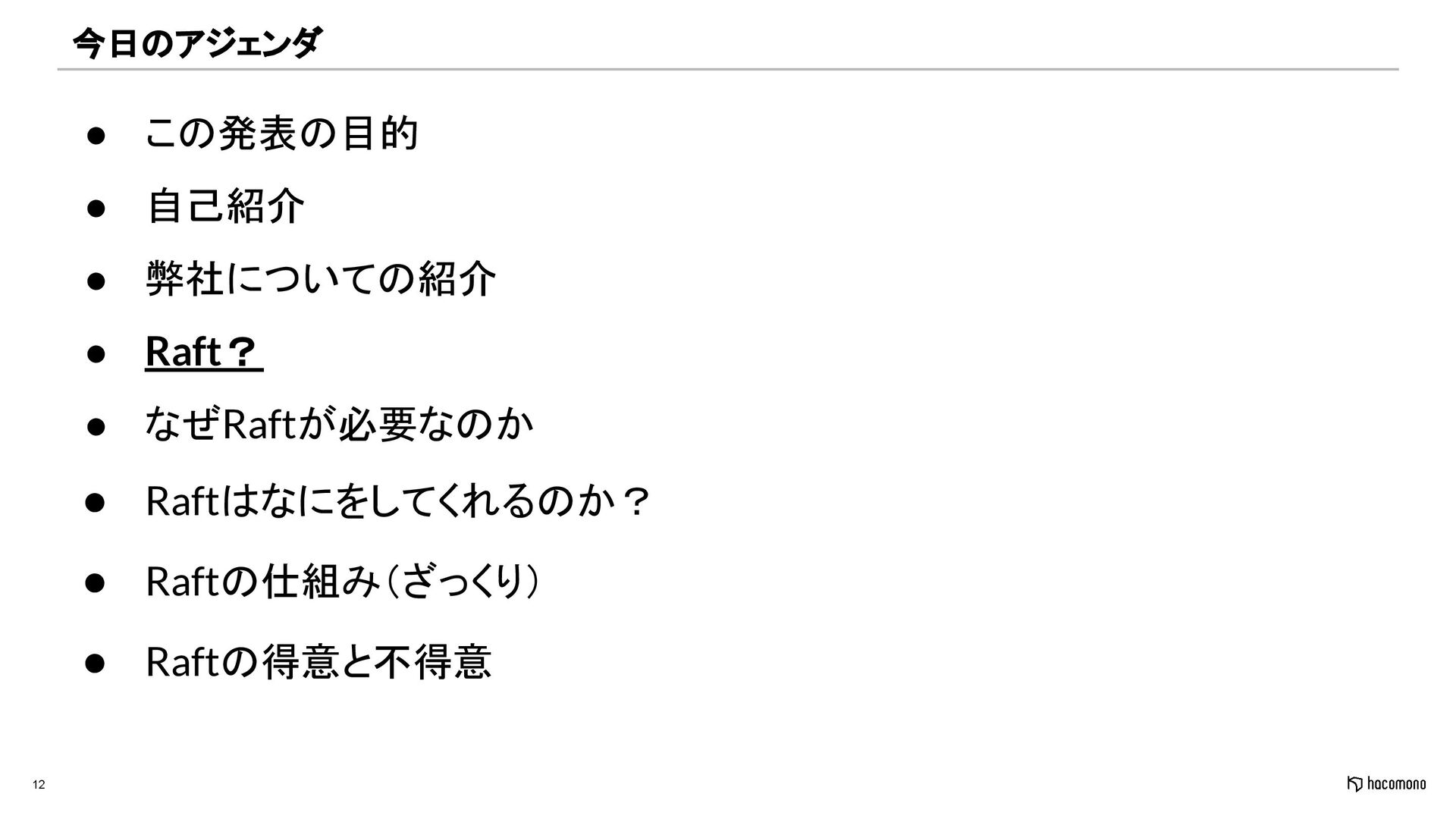

12 今日のアジェンダ • この発表の目的 • 自己紹介 • 弊社についての紹介 • Raft?
• なぜRaftが必要なのか • Raftはなにをしてくれるのか? • Raftの仕組み(ざっくり) • Raftの得意と不得意 -

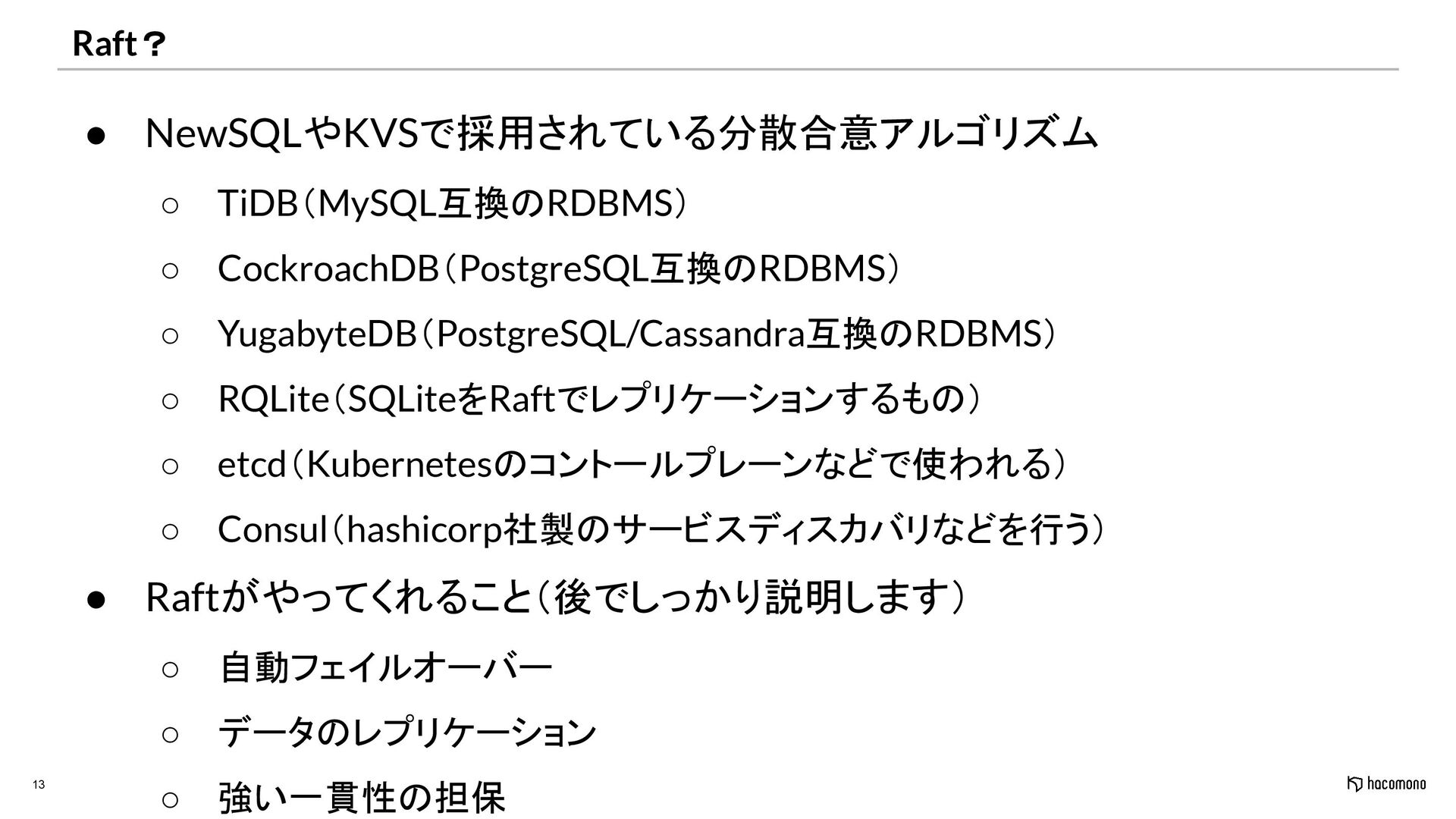

13 Raft? • NewSQLやKVSで採用されている分散合意アルゴリズム ◦ TiDB(MySQL互換のRDBMS) ◦ CockroachDB(PostgreSQL互換のRDBMS) ◦ YugabyteDB(PostgreSQL/Cassandra互換のRDBMS)
◦ RQLite(SQLiteをRaftでレプリケーションするもの) ◦ etcd(Kubernetesのコントールプレーンなどで使われる) ◦ Consul(hashicorp社製のサービスディスカバリなどを行う) • Raftがやってくれること(後でしっかり説明します) ◦ 自動フェイルオーバー ◦ データのレプリケーション ◦ 強い一貫性の担保 -

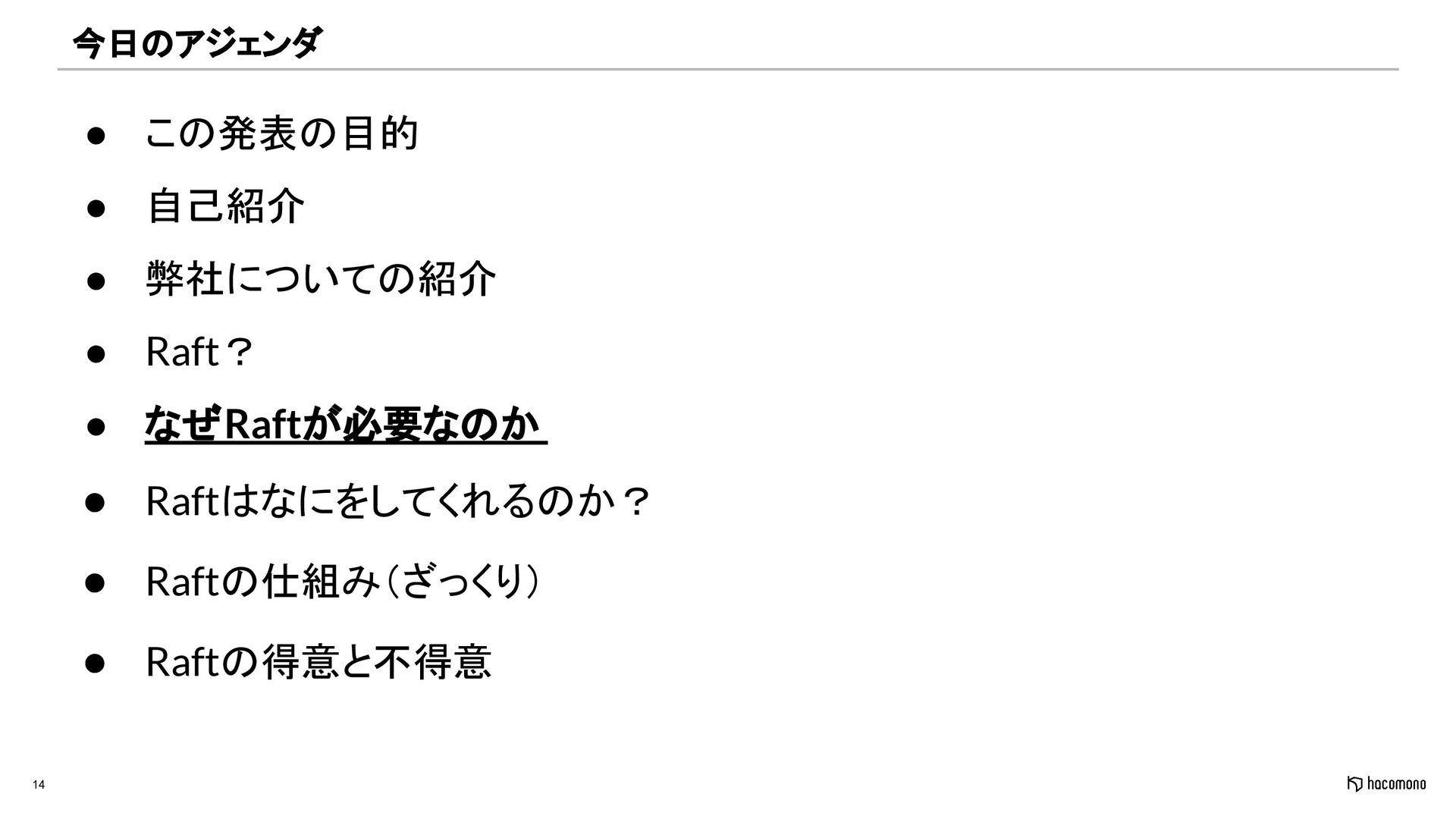

14 今日のアジェンダ • この発表の目的 • 自己紹介 • 弊社についての紹介 • Raft?
• なぜRaftが必要なのか • Raftはなにをしてくれるのか? • Raftの仕組み(ざっくり) • Raftの得意と不得意 -

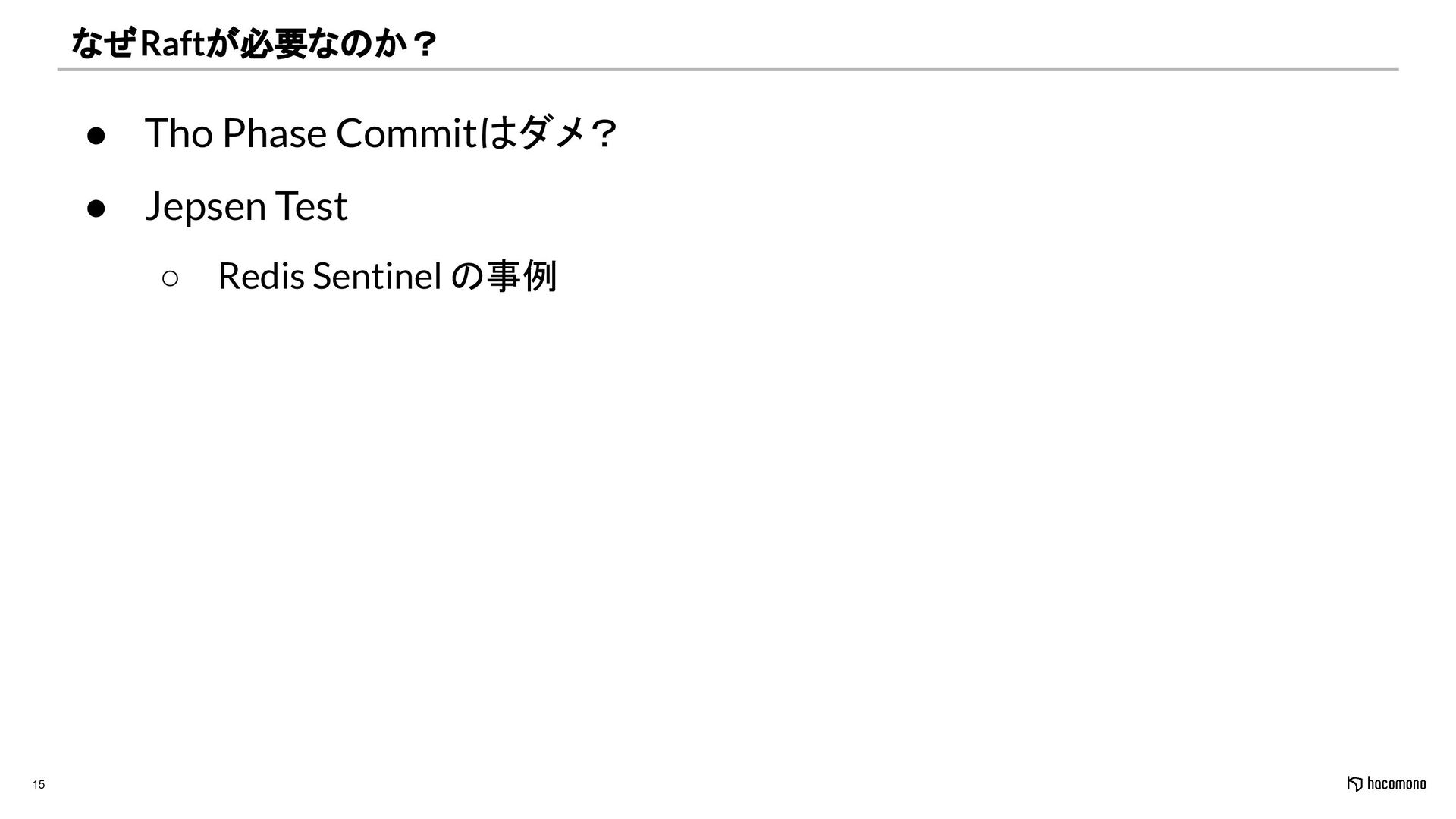

15 なぜRaftが必要なのか? • Tho Phase Commitはダメ? • Jepsen Test ◦
Redis Sentinel の事例 -

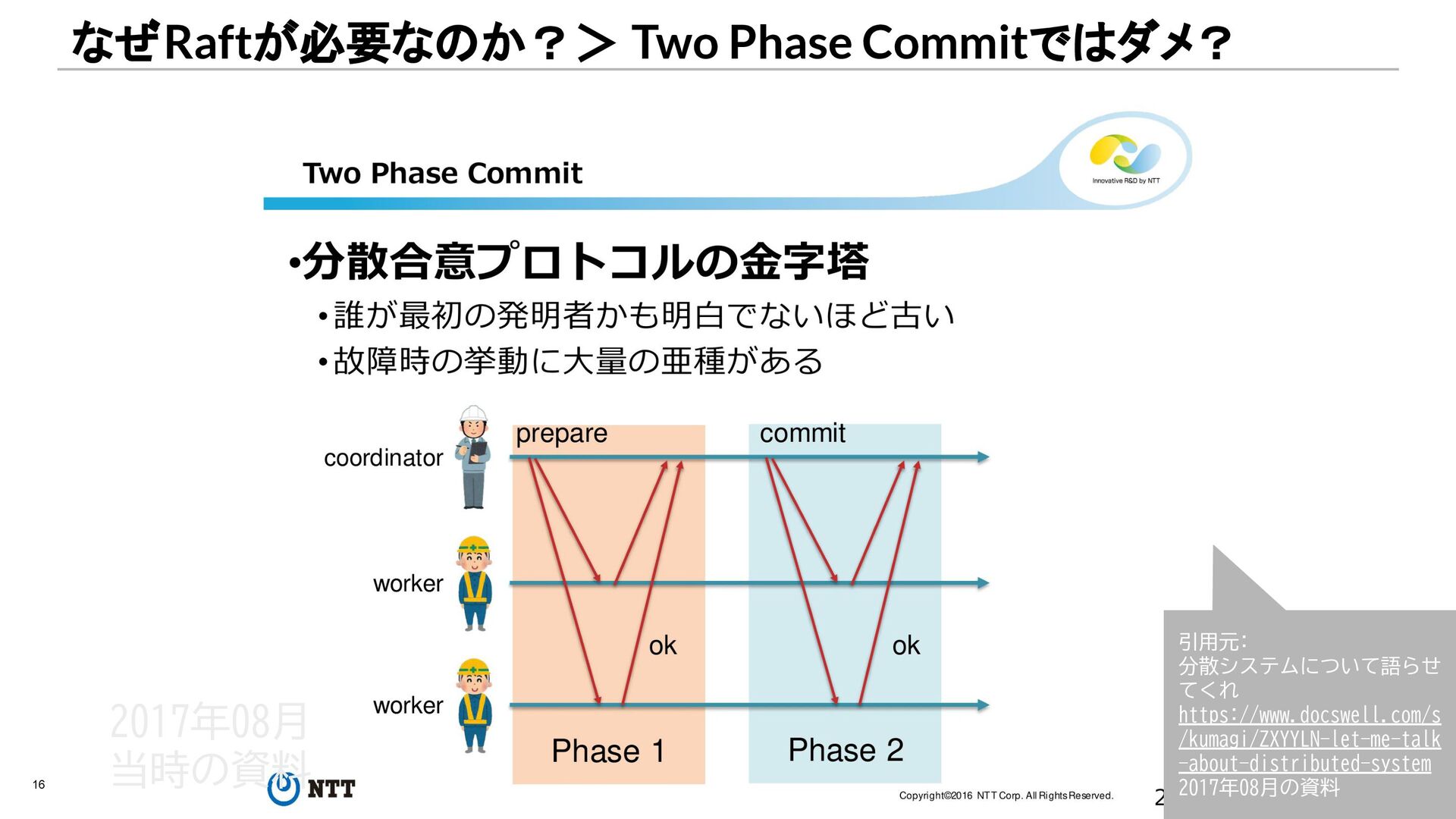

16 なぜRaftが必要なのか?> Two Phase Commitではダメ? 引用元: 分散システムについて語らせ てくれ https://www.docswell.com/s /kumagi/ZXYYLN-let-me-talk
-about-distributed-system 2017年08月の資料 2017年08月 当時の資料 -

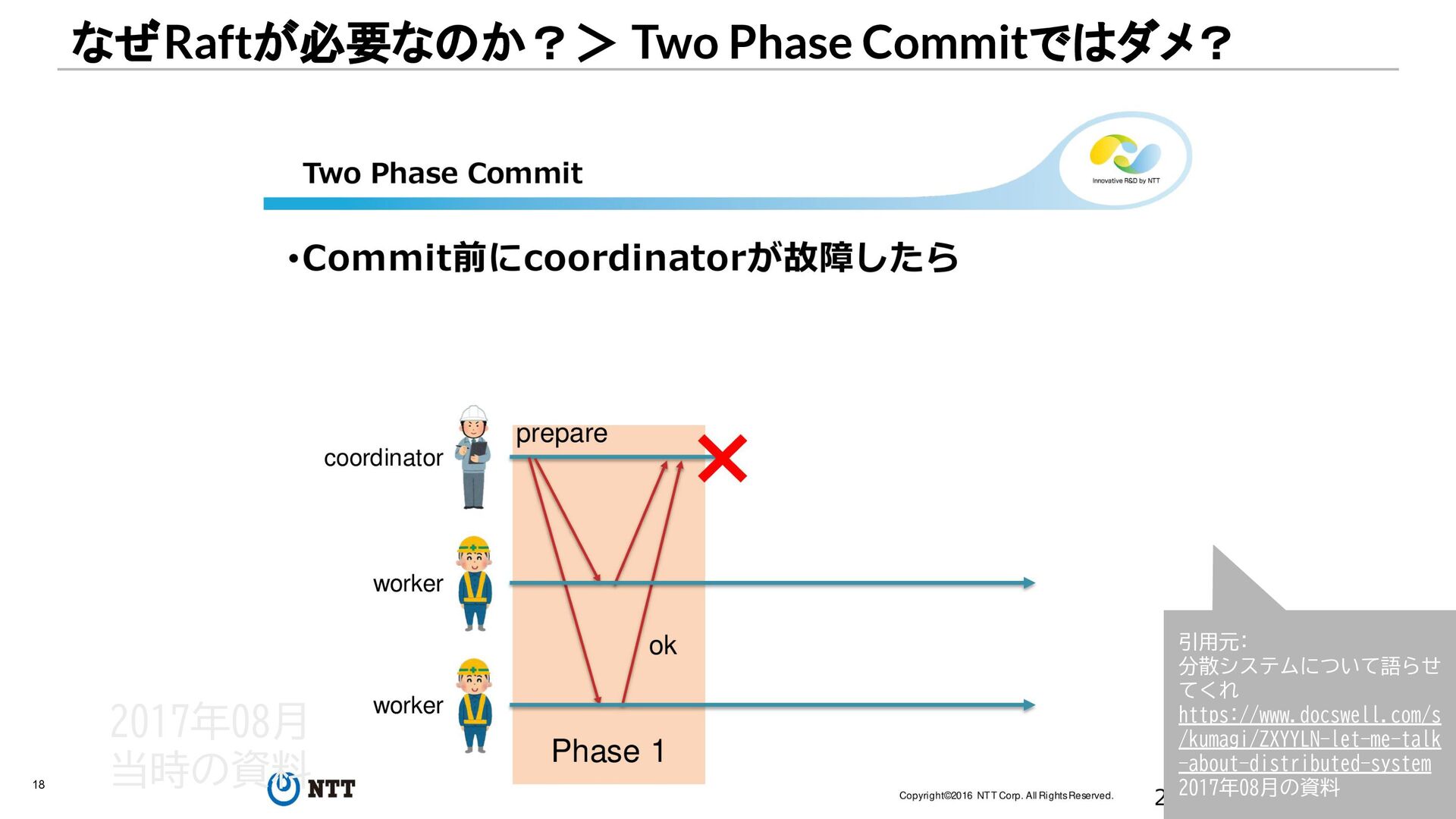

18 なぜRaftが必要なのか?> Two Phase Commitではダメ? 引用元: 分散システムについて語らせ てくれ https://www.docswell.com/s /kumagi/ZXYYLN-let-me-talk
-about-distributed-system 2017年08月の資料 2017年08月 当時の資料 -

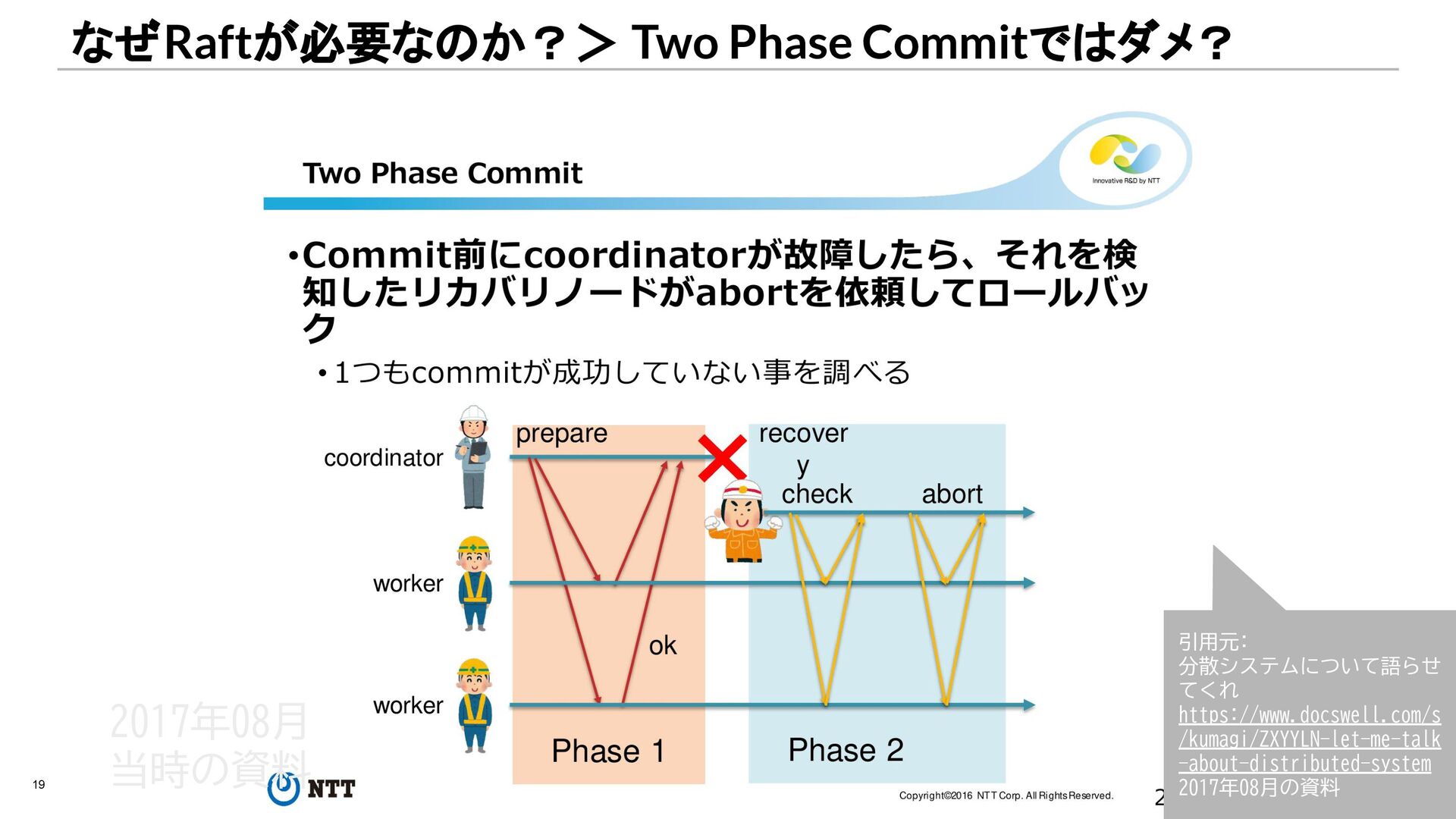

19 なぜRaftが必要なのか?> Two Phase Commitではダメ? 引用元: 分散システムについて語らせ てくれ https://www.docswell.com/s /kumagi/ZXYYLN-let-me-talk
-about-distributed-system 2017年08月の資料 2017年08月 当時の資料 -

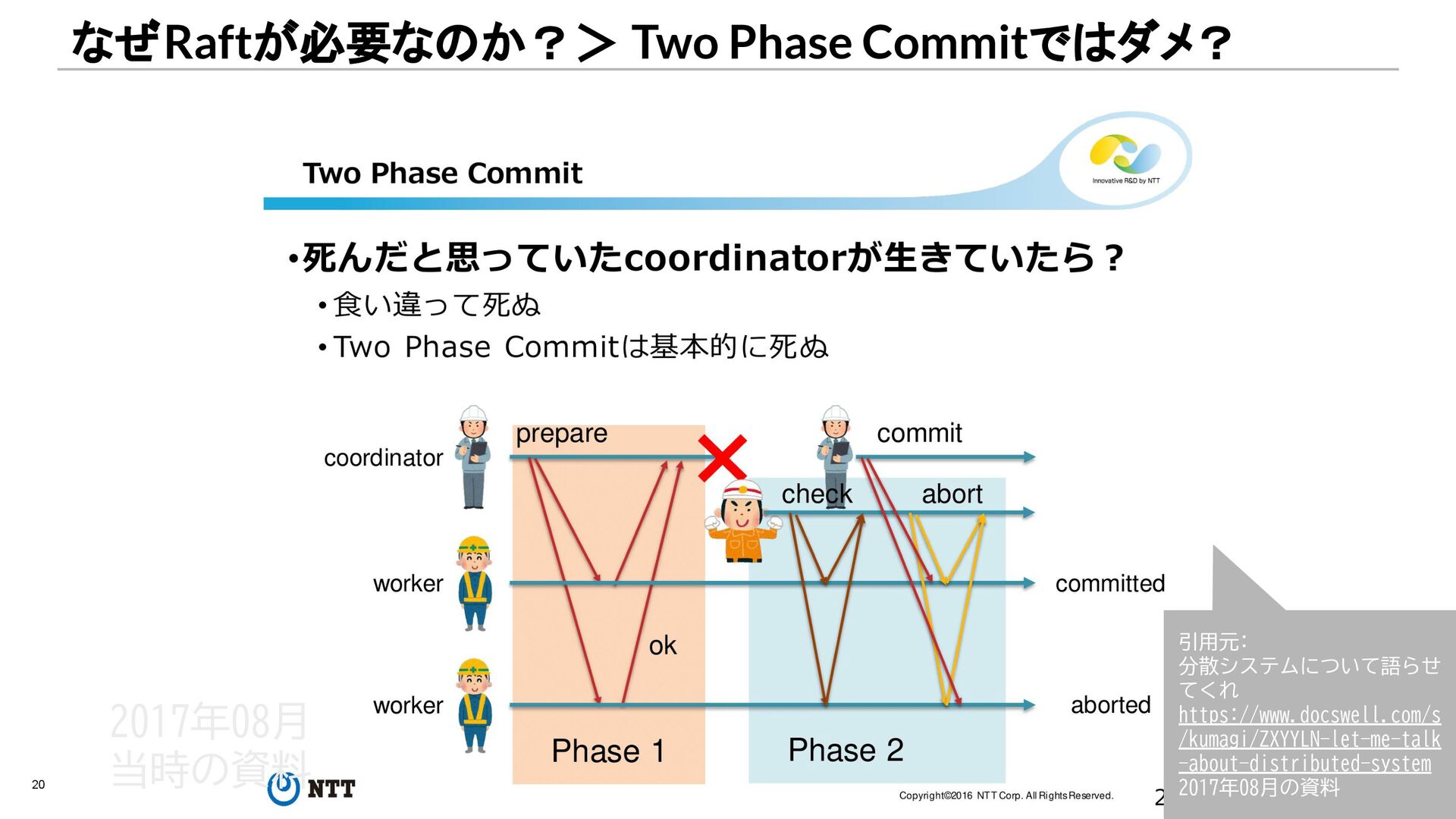

20 なぜRaftが必要なのか?> Two Phase Commitではダメ? 引用元: 分散システムについて語らせ てくれ https://www.docswell.com/s /kumagi/ZXYYLN-let-me-talk
-about-distributed-system 2017年08月の資料 2017年08月 当時の資料 -

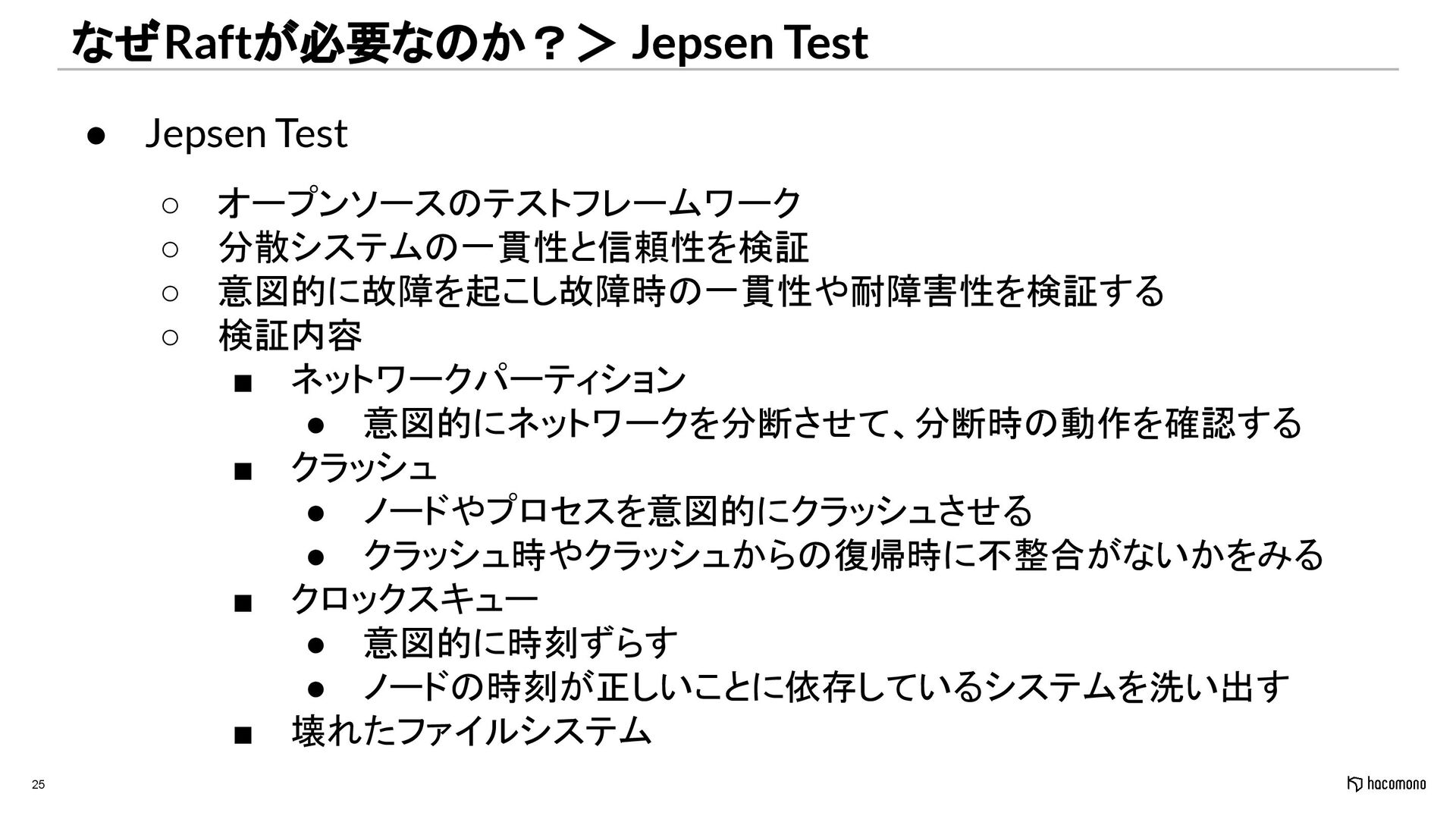

25 なぜRaftが必要なのか?> Jepsen Test • Jepsen Test ◦ オープンソースのテストフレームワーク ◦
分散システムの一貫性と信頼性を検証 ◦ 意図的に故障を起こし故障時の一貫性や耐障害性を検証する ◦ 検証内容 ▪ ネットワークパーティション • 意図的にネットワークを分断させて、分断時の動作を確認する ▪ クラッシュ • ノードやプロセスを意図的にクラッシュさせる • クラッシュ時やクラッシュからの復帰時に不整合がないかをみる ▪ クロックスキュー • 意図的に時刻ずらす • ノードの時刻が正しいことに依存しているシステムを洗い出す ▪ 壊れたファイルシステム -

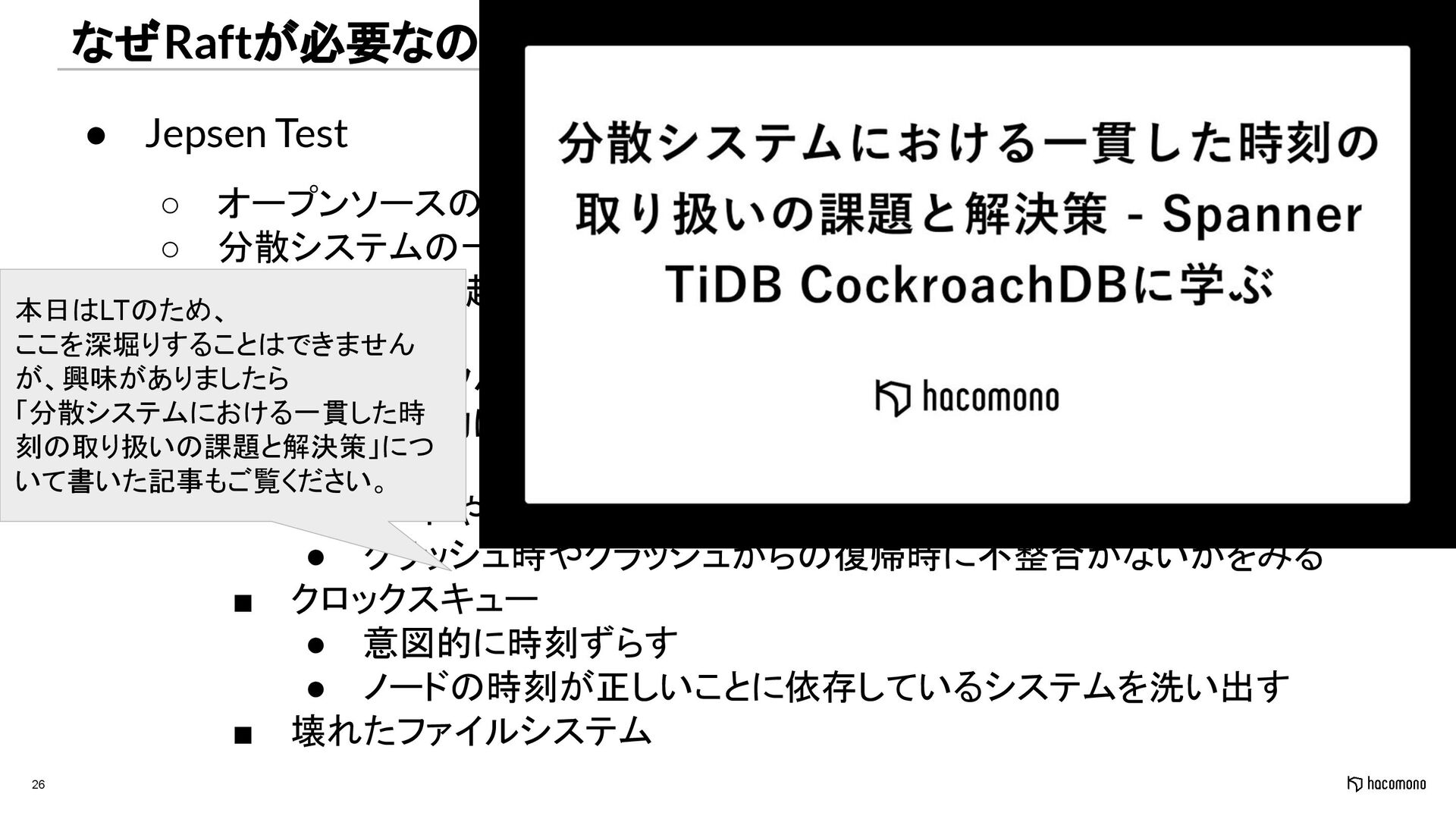

26 なぜRaftが必要なのか?> Jepsen Test • Jepsen Test ◦ オープンソースのテストフレームワーク ◦
分散システムの一貫性と信頼性を検証 ◦ 意図的に故障を起こし故障時の一貫性や耐障害性を検証する ◦ 検証内容 ▪ ネットワークパーティション • 意図的にネットワークを分断させて、分断時の動作を確認する ▪ クラッシュ • ノードやプロセスを意図的にクラッシュさせる • クラッシュ時やクラッシュからの復帰時に不整合がないかをみる ▪ クロックスキュー • 意図的に時刻ずらす • ノードの時刻が正しいことに依存しているシステムを洗い出す ▪ 壊れたファイルシステム 本日はLTのため、 ここを深堀りすることはできません が、興味がありましたら 「分散システムにおける一貫した時 刻の取り扱いの課題と解決策」につ いて書いた記事もご覧ください。 -

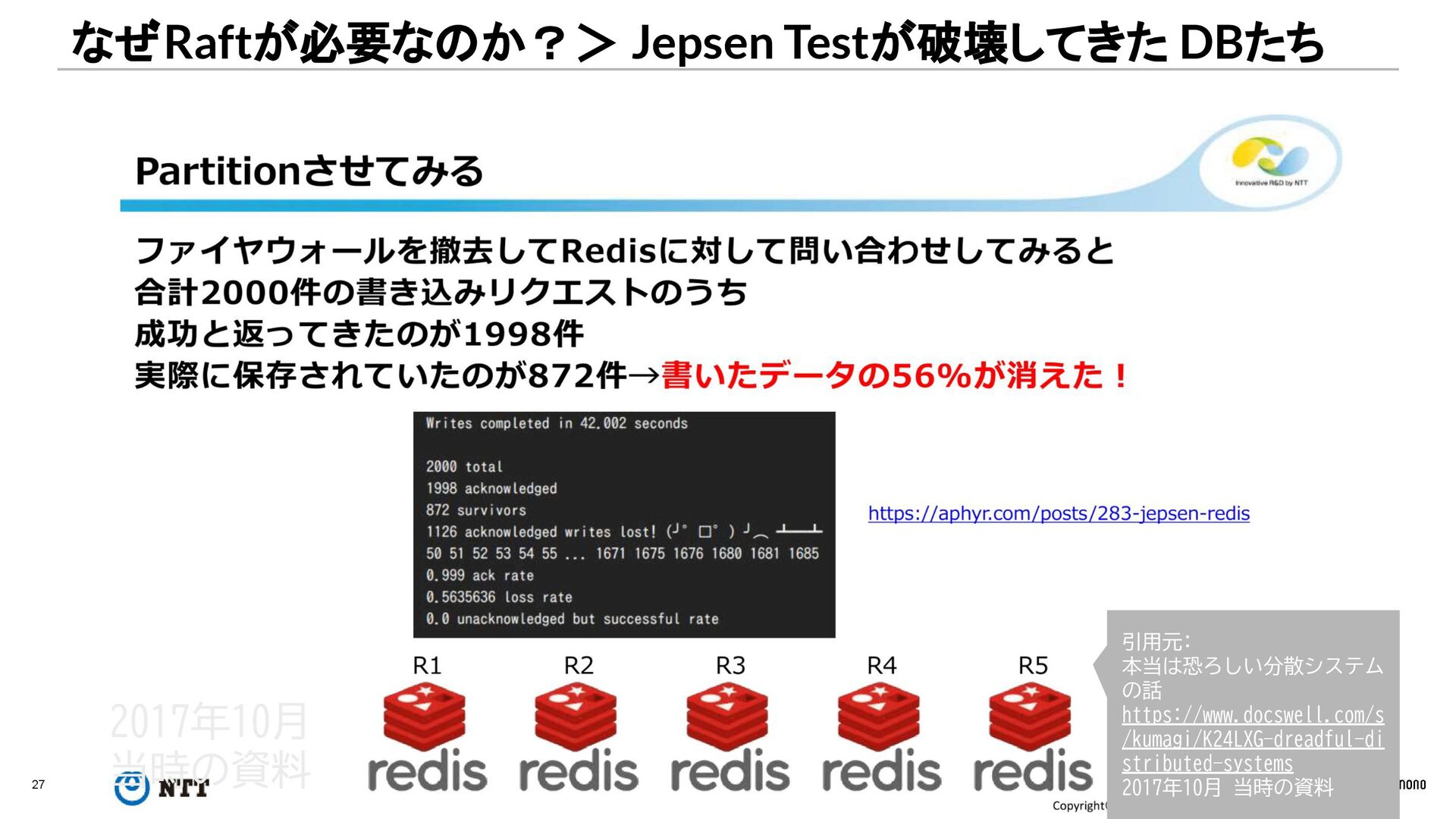

27 なぜRaftが必要なのか?> Jepsen Testが破壊してきた DBたち 引用元: 本当は恐ろしい分散システム の話 https://www.docswell.com/s /kumagi/K24LXG-dreadful-di
stributed-systems 2017年10月 当時の資料 2017年10月 当時の資料 -

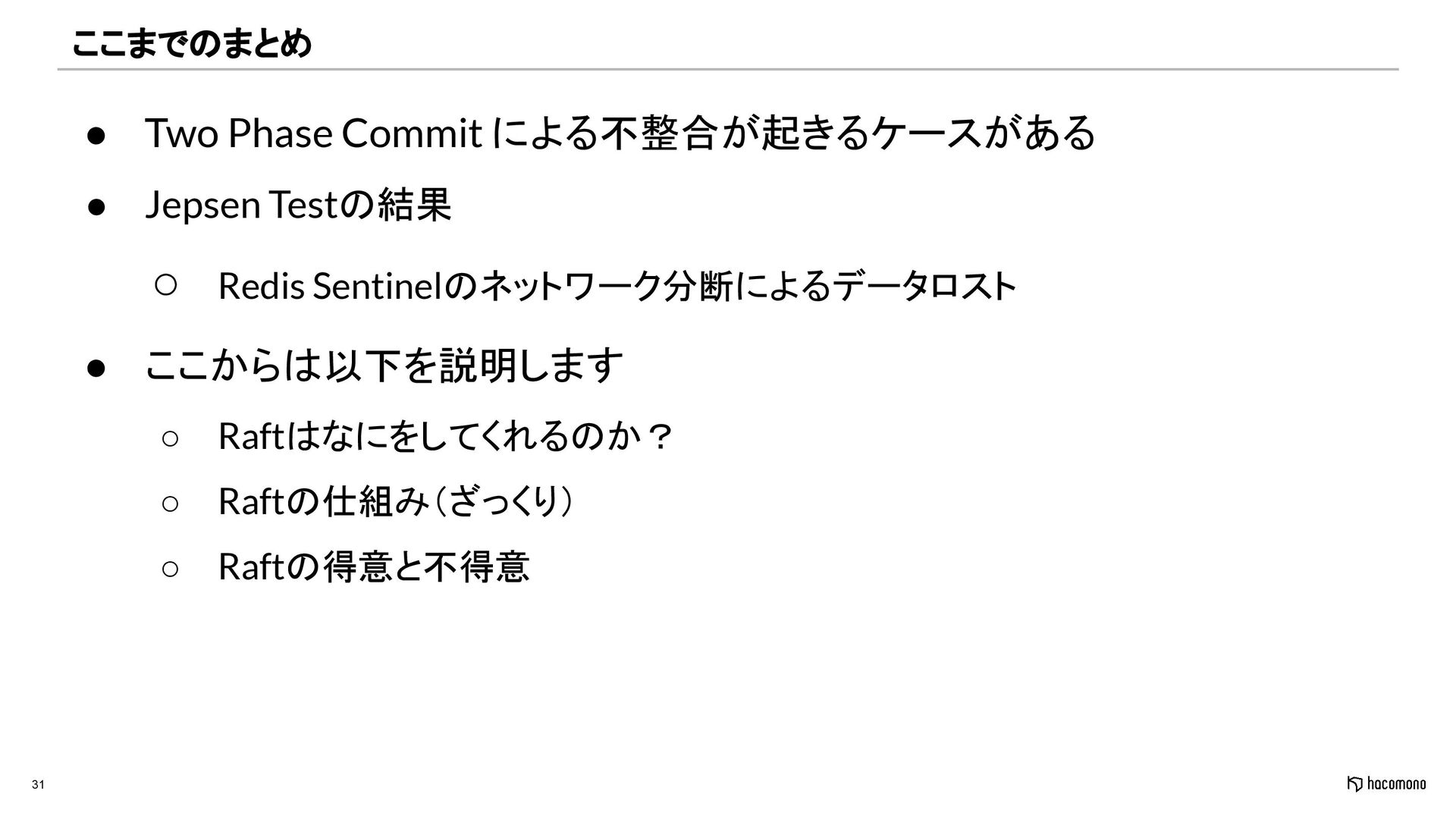

31 ここまでのまとめ • Two Phase Commit による不整合が起きるケースがある • Jepsen Testの結果
◦ Redis Sentinelのネットワーク分断によるデータロスト • ここからは以下を説明します ◦ Raftはなにをしてくれるのか? ◦ Raftの仕組み(ざっくり) ◦ Raftの得意と不得意 -

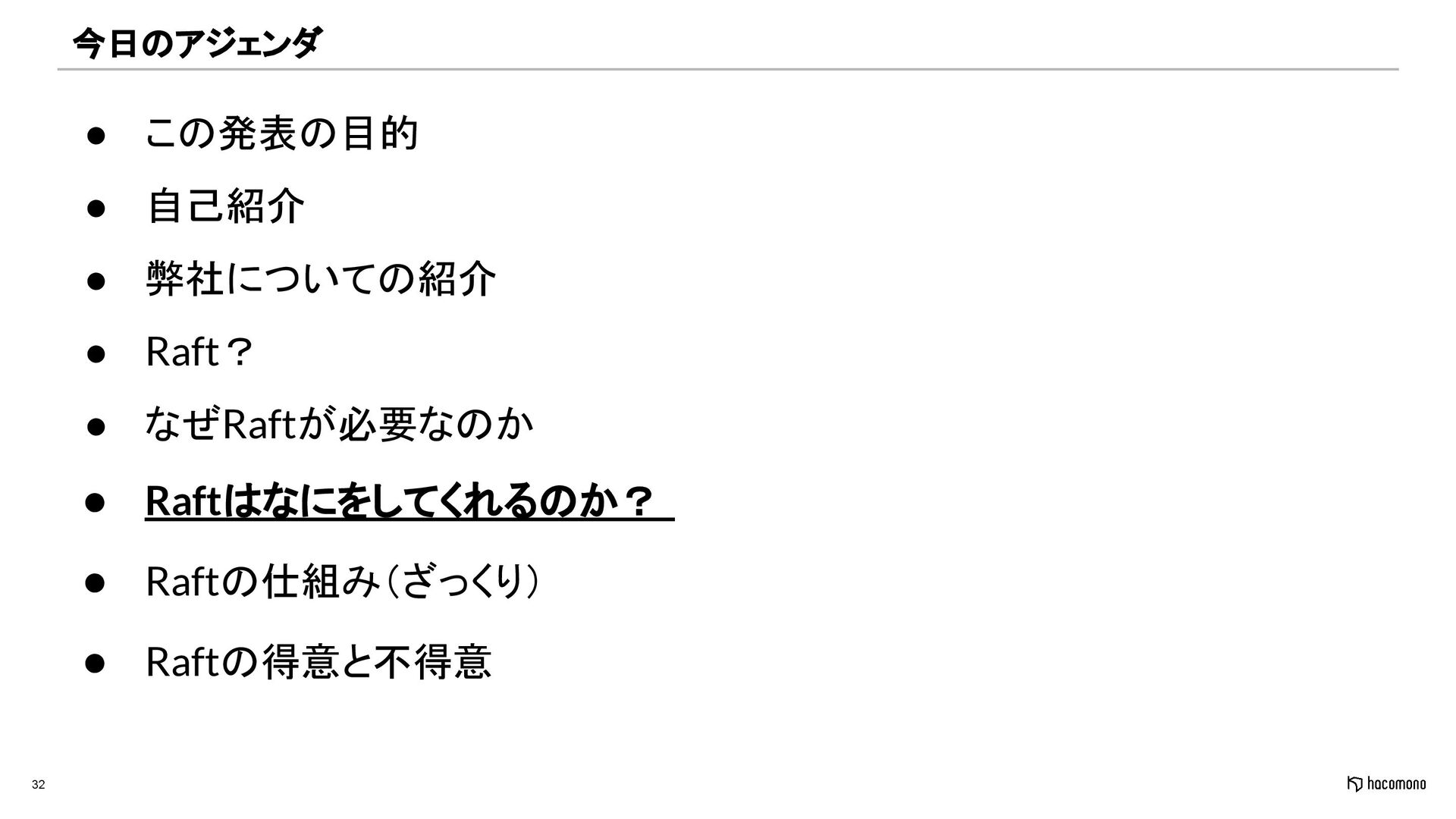

32 今日のアジェンダ • この発表の目的 • 自己紹介 • 弊社についての紹介 • Raft?
• なぜRaftが必要なのか • Raftはなにをしてくれるのか? • Raftの仕組み(ざっくり) • Raftの得意と不得意 -

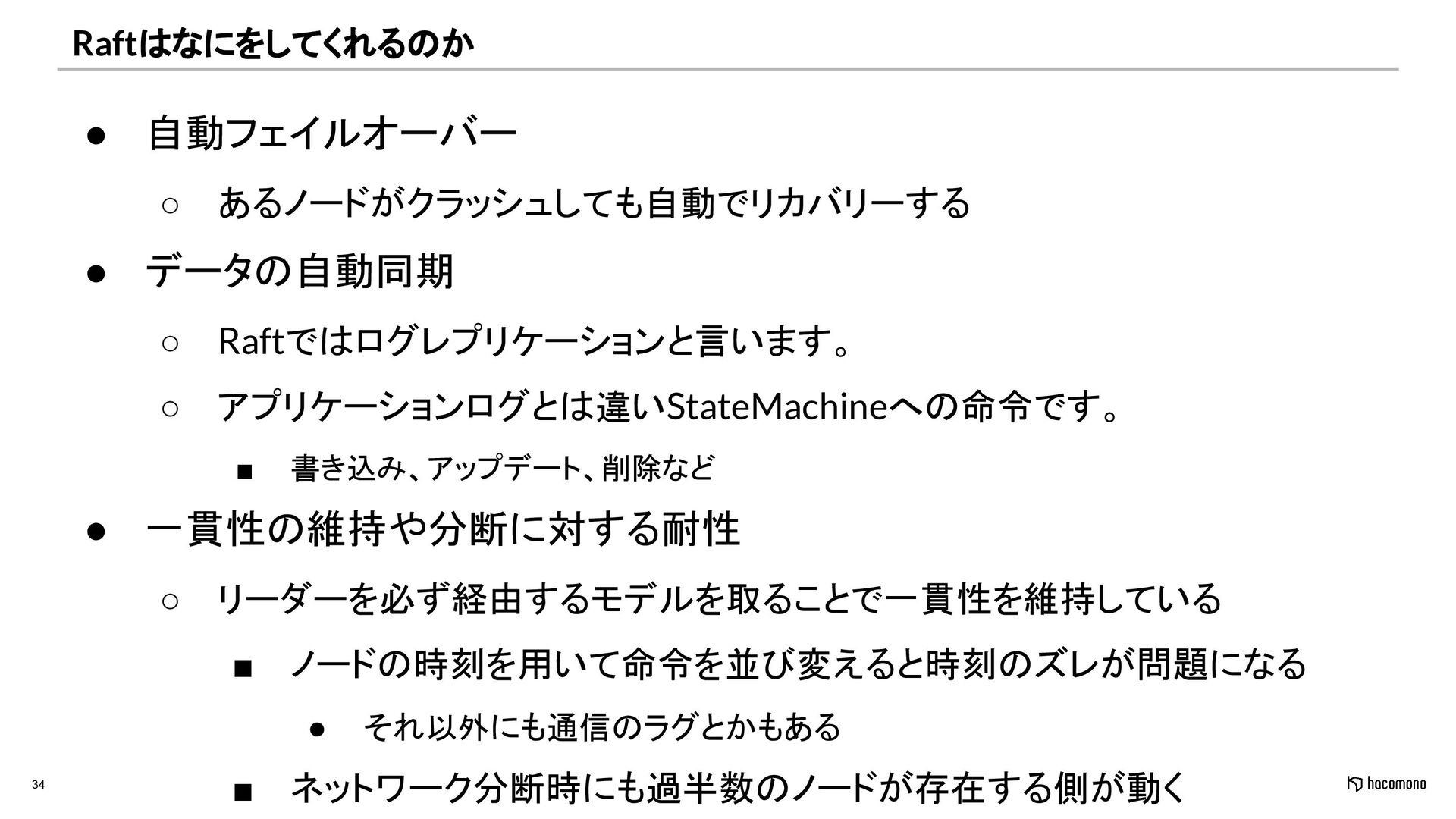

34 Raftはなにをしてくれるのか • 自動フェイルオーバー ◦ あるノードがクラッシュしても自動でリカバリーする • データの自動同期 ◦ Raftではログレプリケーションと言います。
◦ アプリケーションログとは違いStateMachineへの命令です。 ▪ 書き込み、アップデート、削除など • 一貫性の維持や分断に対する耐性 ◦ リーダーを必ず経由するモデルを取ることで一貫性を維持している ▪ ノードの時刻を用いて命令を並び変えると時刻のズレが問題になる • それ以外にも通信のラグとかもある ▪ ネットワーク分断時にも過半数のノードが存在する側が動く -

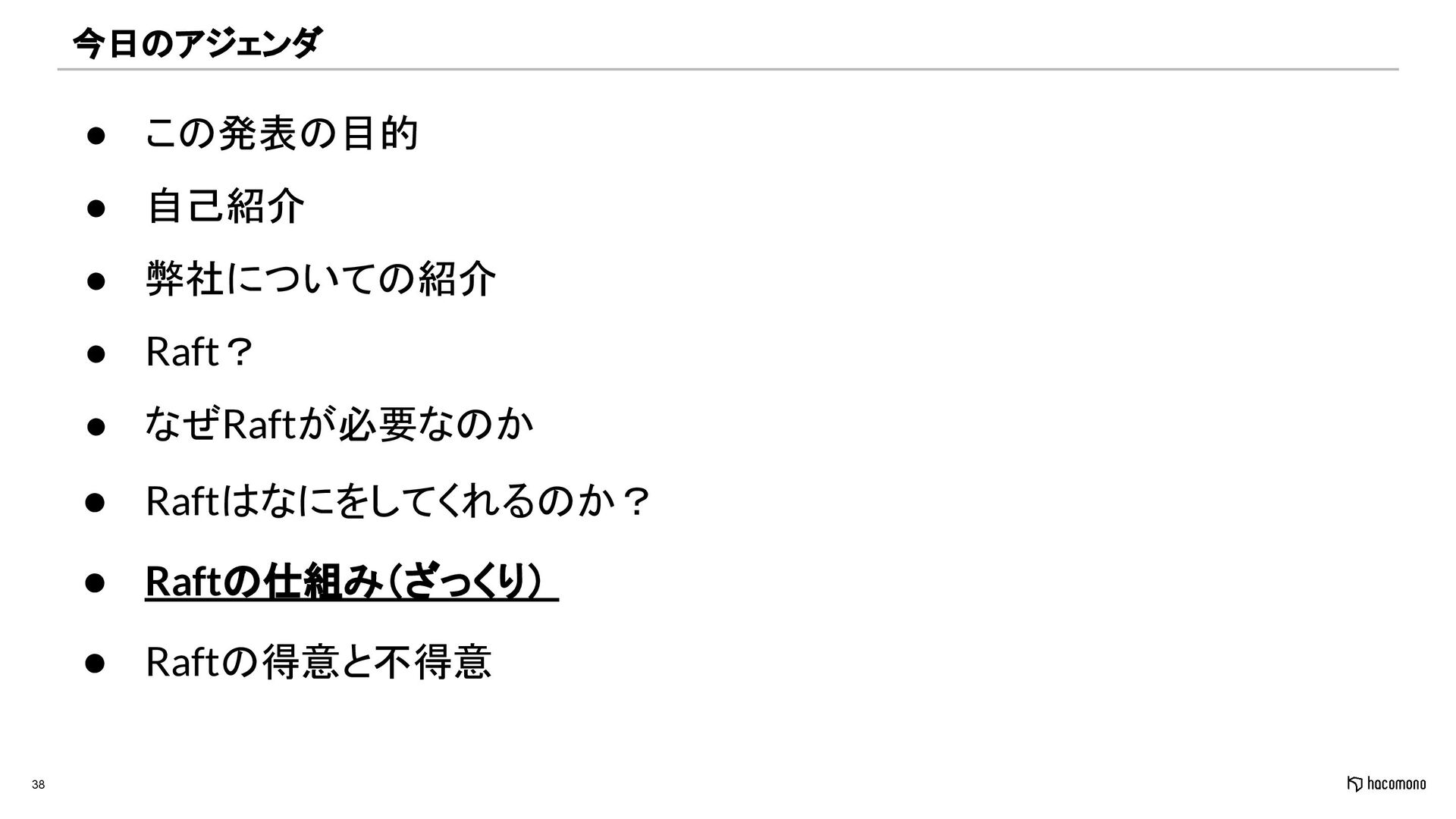

38 今日のアジェンダ • この発表の目的 • 自己紹介 • 弊社についての紹介 • Raft?
• なぜRaftが必要なのか • Raftはなにをしてくれるのか? • Raftの仕組み(ざっくり) • Raftの得意と不得意 -

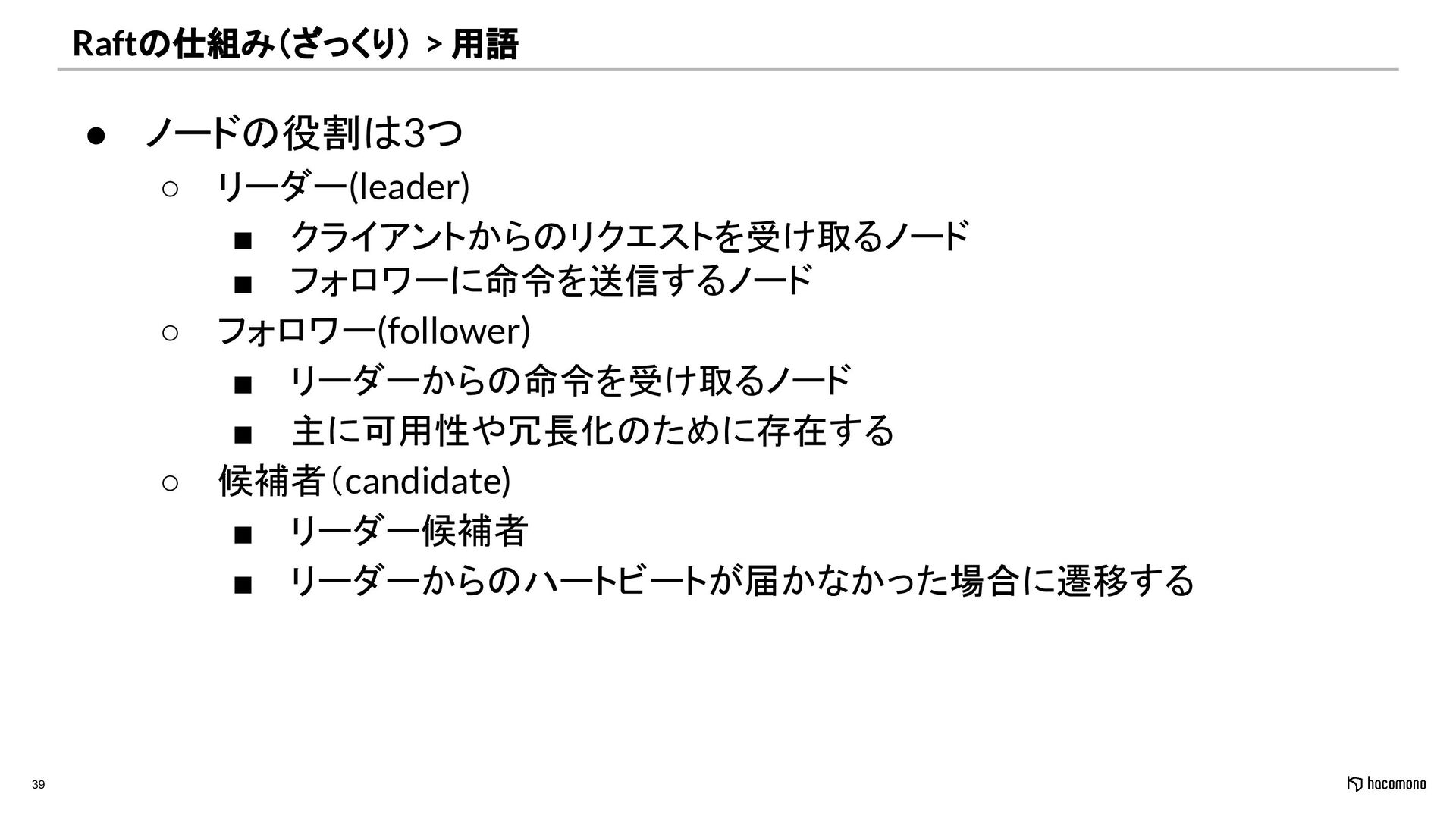

39 Raftの仕組み(ざっくり) > 用語 • ノードの役割は3つ ◦ リーダー(leader) ▪ クライアントからのリクエストを受け取るノード
▪ フォロワーに命令を送信するノード ◦ フォロワー(follower) ▪ リーダーからの命令を受け取るノード ▪ 主に可用性や冗長化のために存在する ◦ 候補者(candidate) ▪ リーダー候補者 ▪ リーダーからのハートビートが届かなかった場合に遷移する -

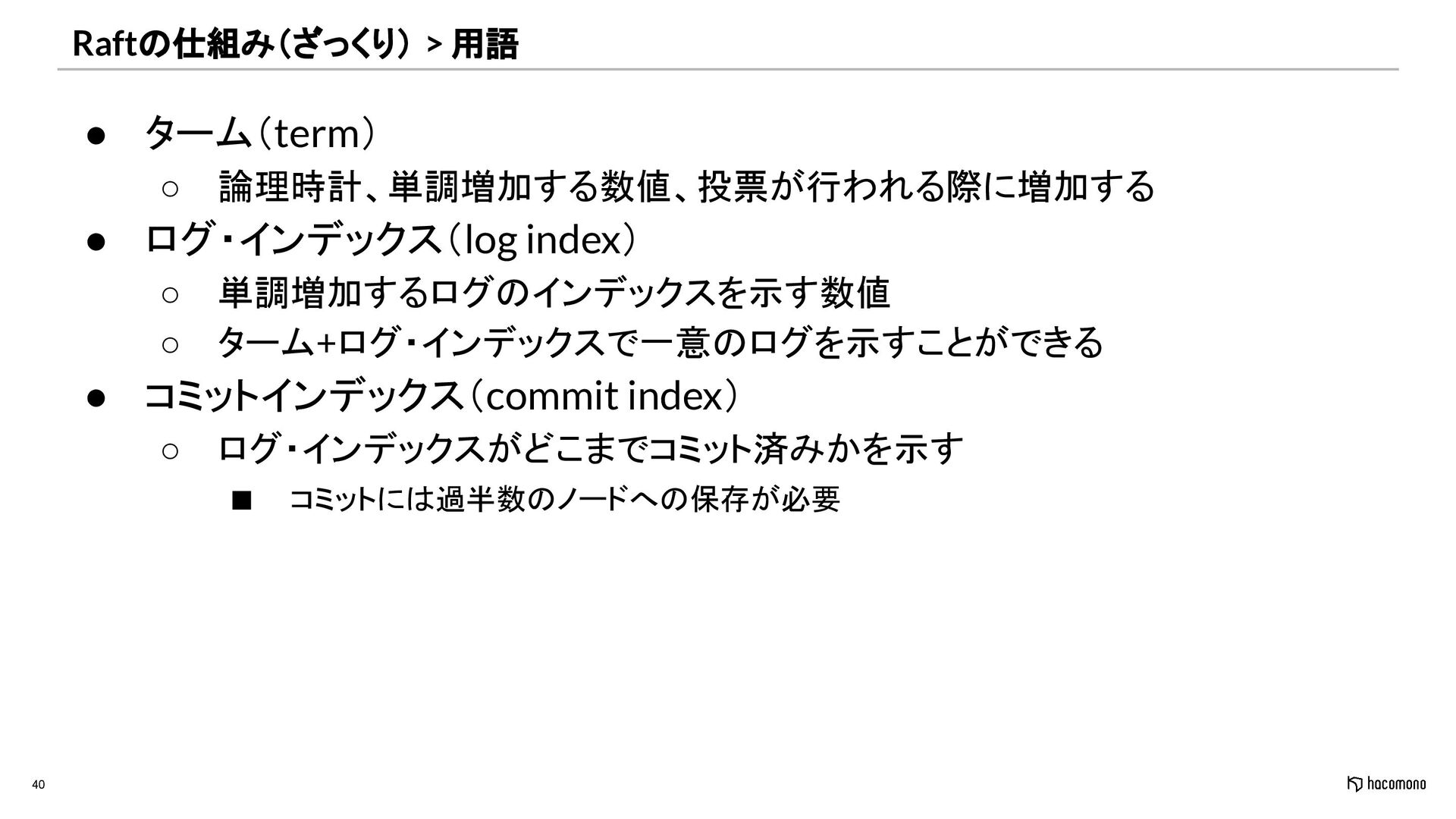

40 Raftの仕組み(ざっくり) > 用語 • ターム(term) ◦ 論理時計、単調増加する数値、投票が行われる際に増加する • ログ・インデックス(log
index) ◦ 単調増加するログのインデックスを示す数値 ◦ ターム+ログ・インデックスで一意のログを示すことができる • コミットインデックス(commit index) ◦ ログ・インデックスがどこまでコミット済みかを示す ▪ コミットには過半数のノードへの保存が必要 -

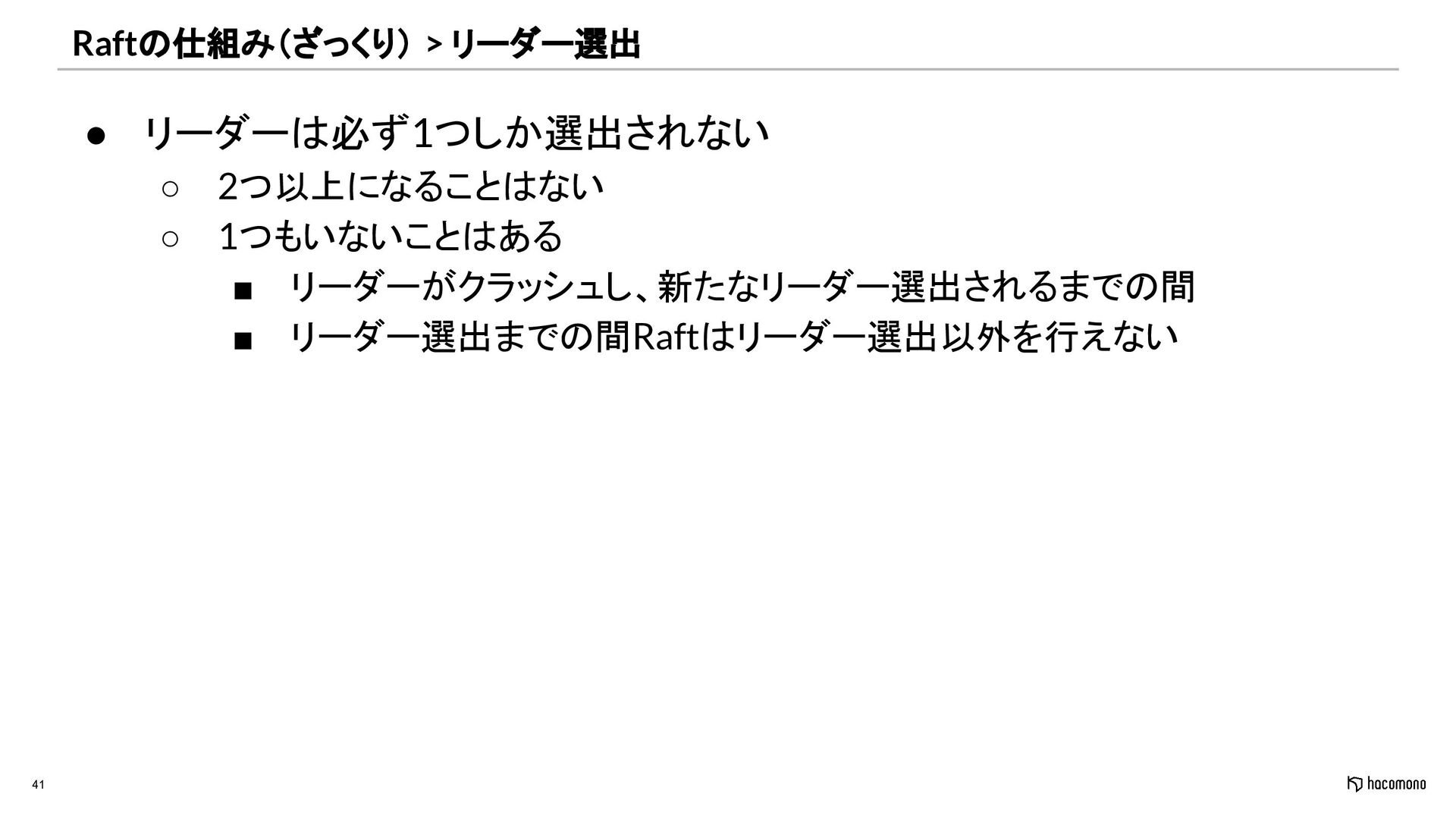

41 Raftの仕組み(ざっくり) > リーダー選出 • リーダーは必ず1つしか選出されない ◦ 2つ以上になることはない ◦ 1つもいないことはある
▪ リーダーがクラッシュし、新たなリーダー選出されるまでの間 ▪ リーダー選出までの間Raftはリーダー選出以外を行えない -

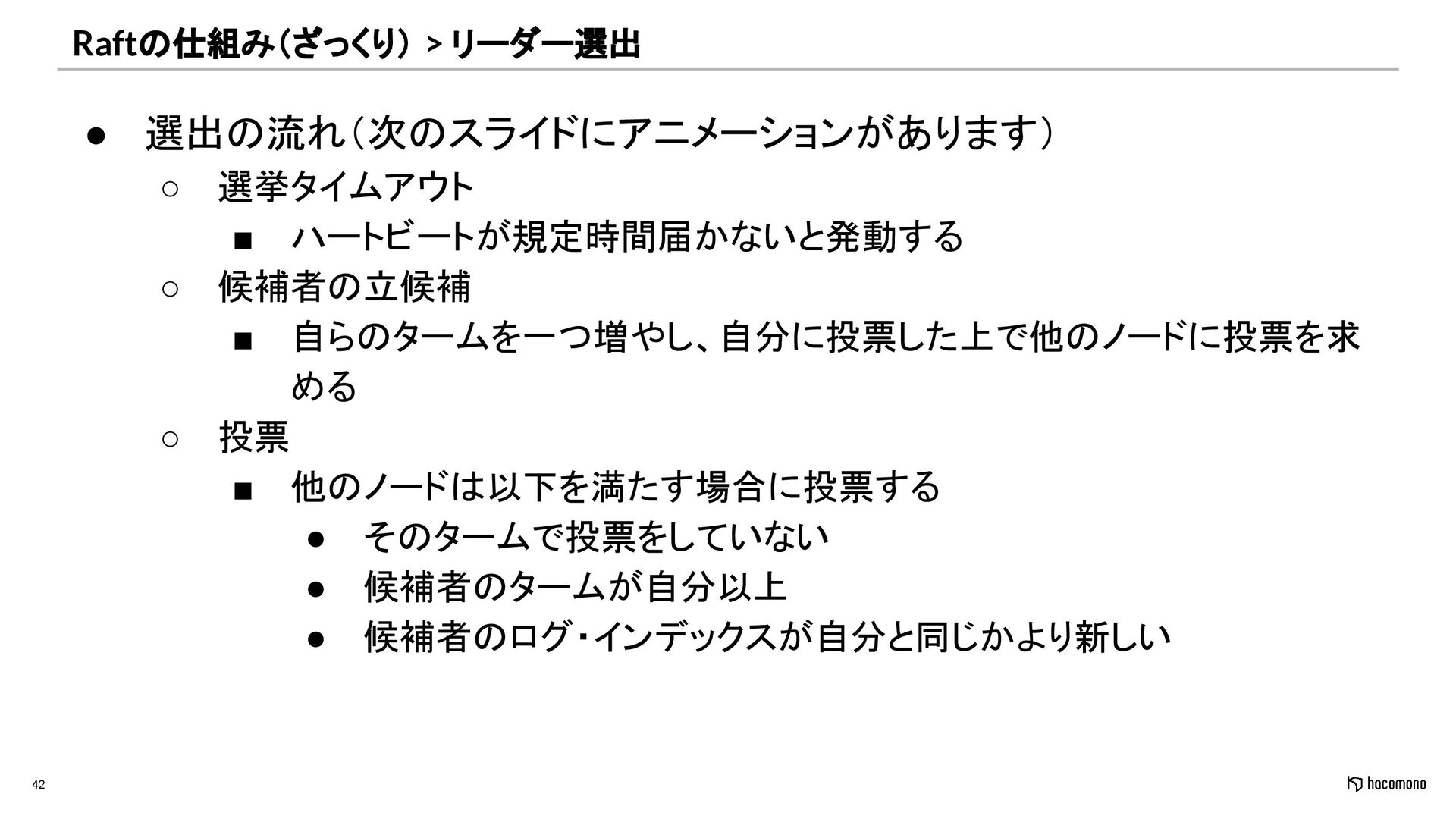

42 Raftの仕組み(ざっくり) > リーダー選出 • 選出の流れ(次のスライドにアニメーションがあります) ◦ 選挙タイムアウト ▪ ハートビートが規定時間届かないと発動する
◦ 候補者の立候補 ▪ 自らのタームを一つ増やし、自分に投票した上で他のノードに投票を求 める ◦ 投票 ▪ 他のノードは以下を満たす場合に投票する • そのタームで投票をしていない • 候補者のタームが自分以上 • 候補者のログ・インデックスが自分と同じかより新しい -

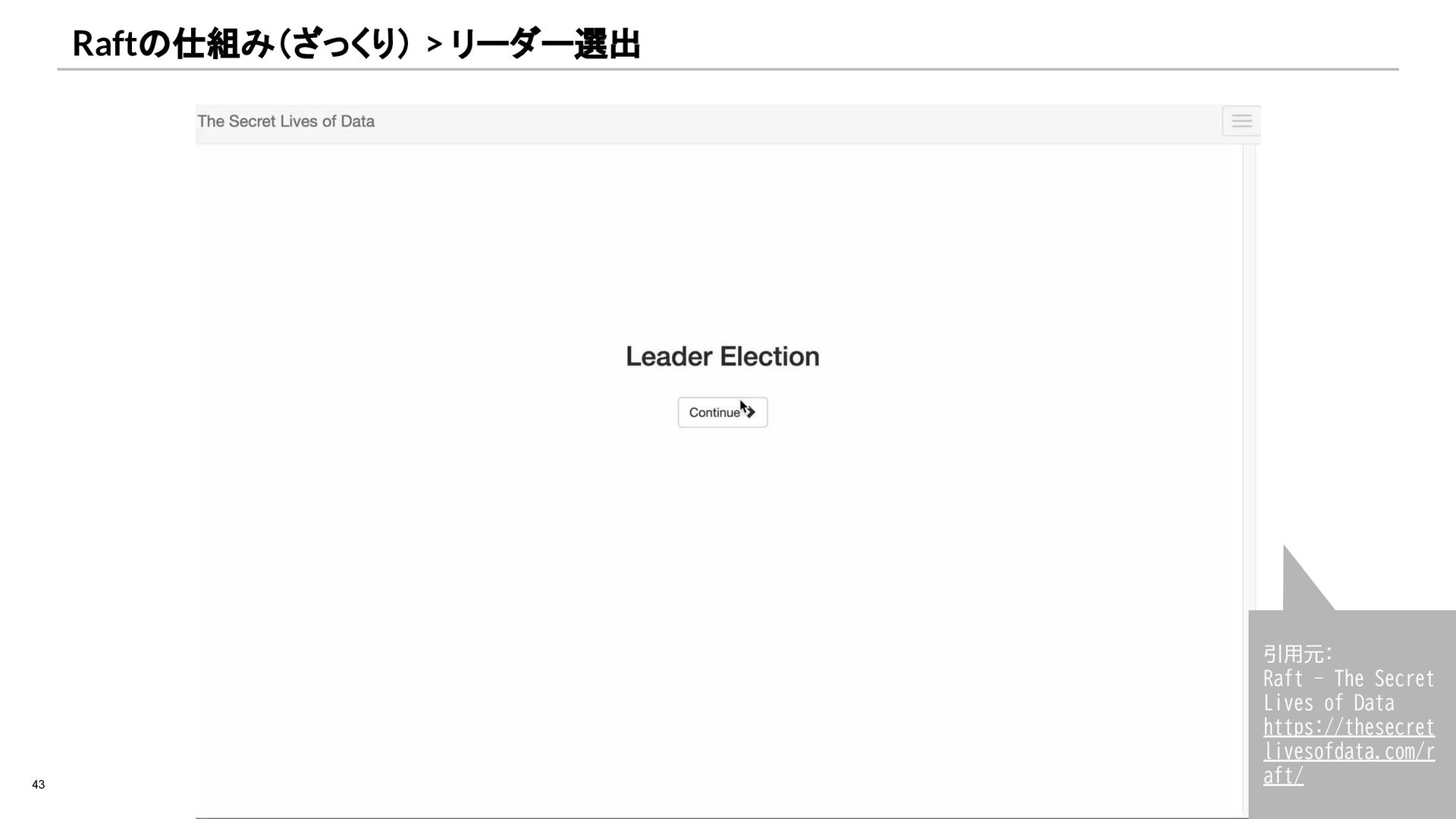

43 Raftの仕組み(ざっくり) > リーダー選出 引用元: Raft - The Secret Lives
of Data https://thesecret livesofdata.com/r aft/ -

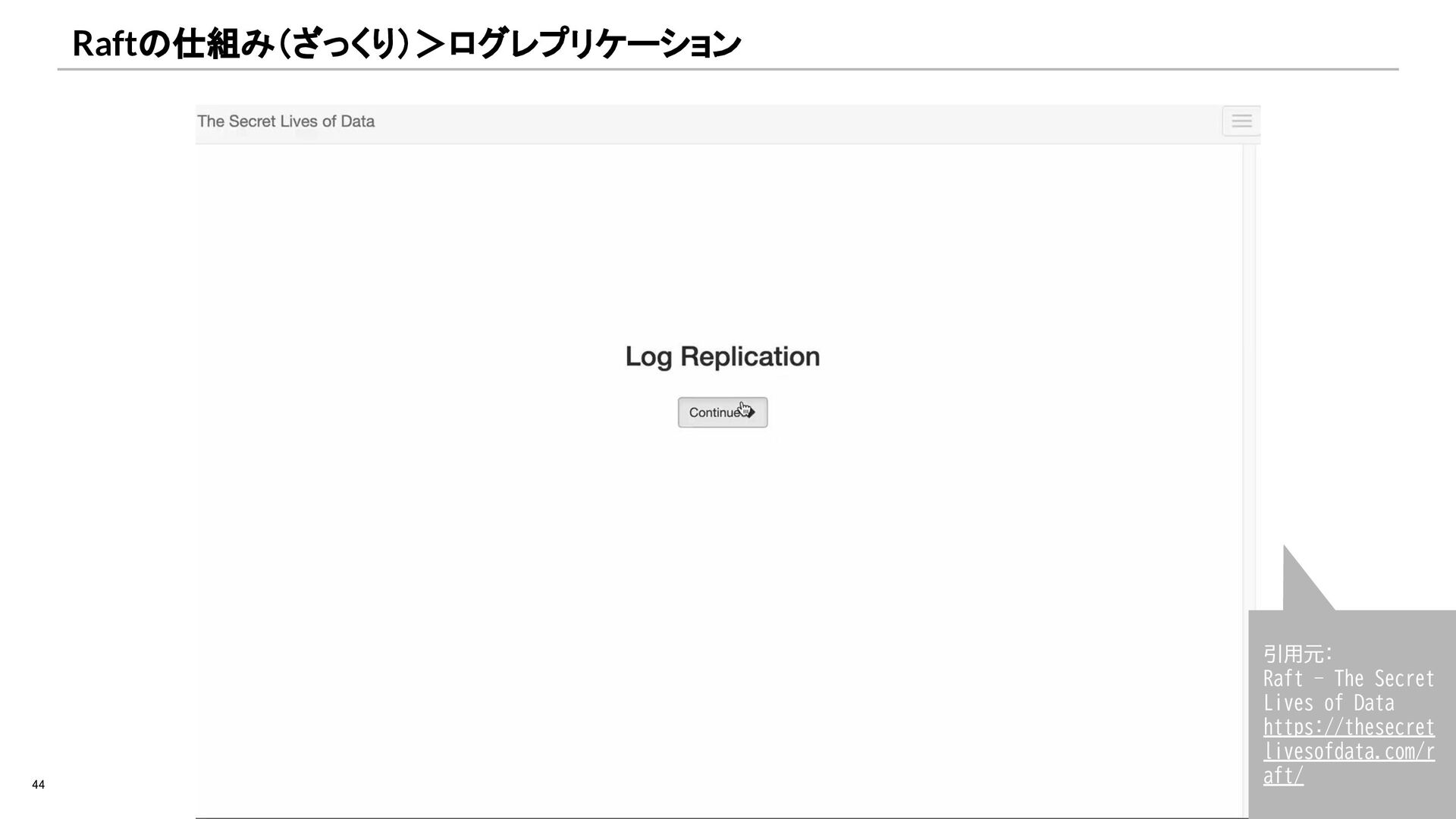

44 Raftの仕組み(ざっくり)>ログレプリケーション 引用元: Raft - The Secret Lives of Data
https://thesecret livesofdata.com/r aft/ -

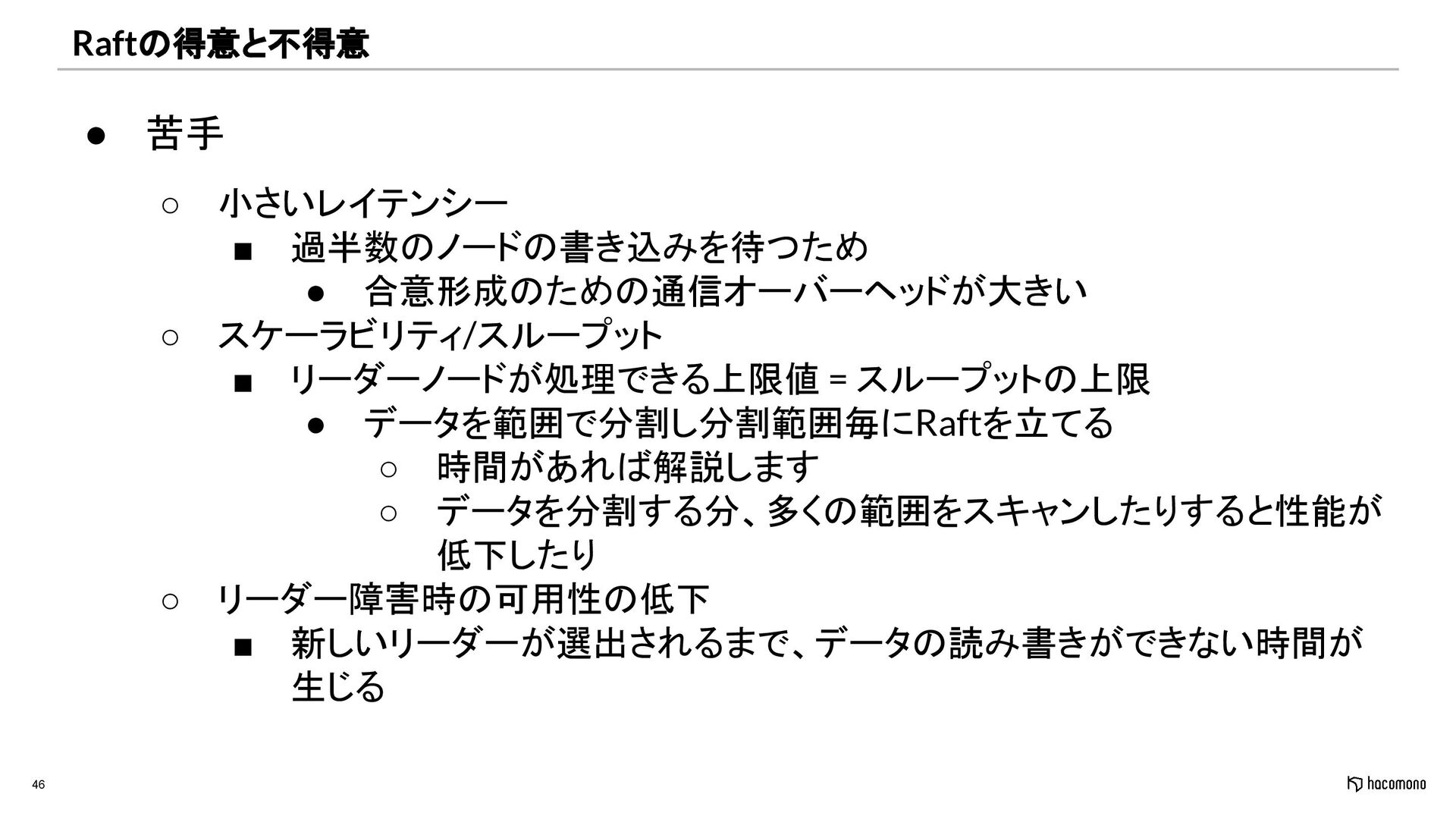

46 Raftの得意と不得意 • 苦手 ◦ 小さいレイテンシー ▪ 過半数のノードの書き込みを待つため • 合意形成のための通信オーバーヘッドが大きい
◦ スケーラビリティ/スループット ▪ リーダーノードが処理できる上限値 = スループットの上限 • データを範囲で分割し分割範囲毎にRaftを立てる ◦ 時間があれば解説します ◦ データを分割する分、多くの範囲をスキャンしたりすると性能が 低下したり ◦ リーダー障害時の可用性の低下 ▪ 新しいリーダーが選出されるまで、データの読み書きができない時間が 生じる -

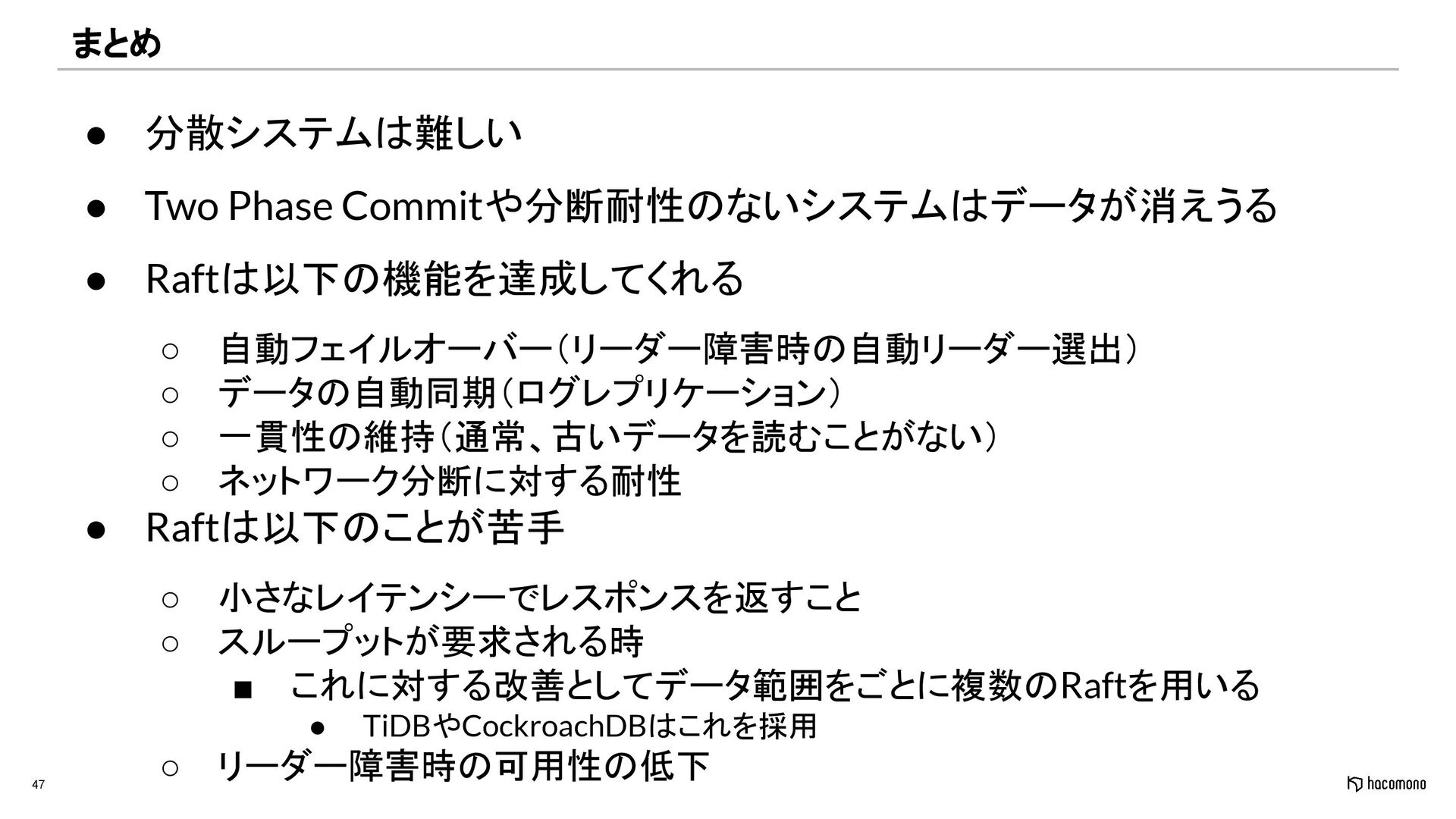

47 まとめ • 分散システムは難しい • Two Phase Commitや分断耐性のないシステムはデータが消えうる • Raftは以下の機能を達成してくれる
◦ 自動フェイルオーバー(リーダー障害時の自動リーダー選出) ◦ データの自動同期(ログレプリケーション) ◦ 一貫性の維持(通常、古いデータを読むことがない) ◦ ネットワーク分断に対する耐性 • Raftは以下のことが苦手 ◦ 小さなレイテンシーでレスポンスを返すこと ◦ スループットが要求される時 ▪ これに対する改善としてデータ範囲をごとに複数のRaftを用いる • TiDBやCockroachDBはこれを採用 ◦ リーダー障害時の可用性の低下 -

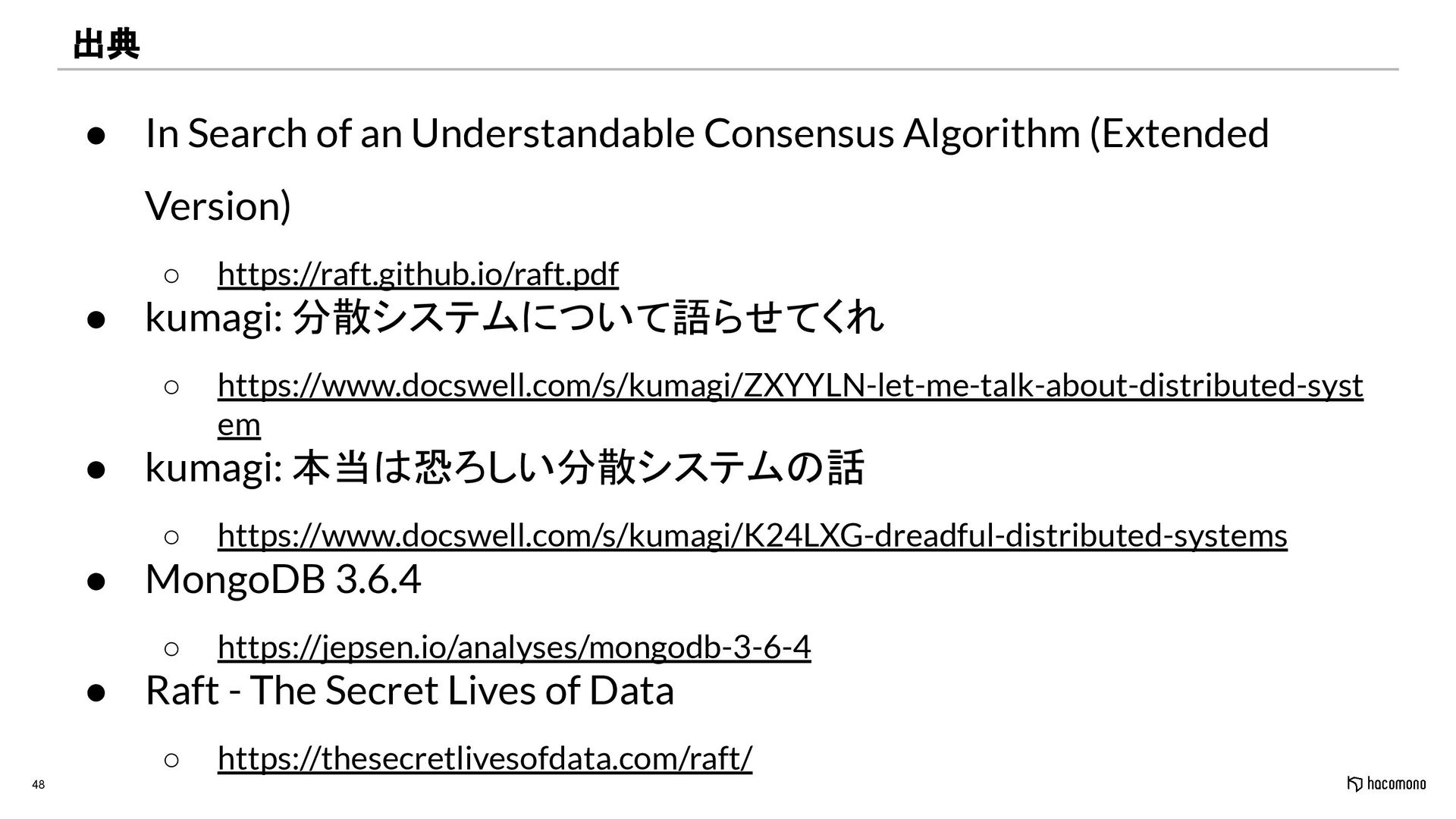

48 • In Search of an Understandable Consensus Algorithm (Extended
Version) ◦ https://raft.github.io/raft.pdf • kumagi: 分散システムについて語らせてくれ ◦ https://www.docswell.com/s/kumagi/ZXYYLN-let-me-talk-about-distributed-syst em • kumagi: 本当は恐ろしい分散システムの話 ◦ https://www.docswell.com/s/kumagi/K24LXG-dreadful-distributed-systems • MongoDB 3.6.4 ◦ https://jepsen.io/analyses/mongodb-3-6-4 • Raft - The Secret Lives of Data ◦ https://thesecretlivesofdata.com/raft/ 出典
