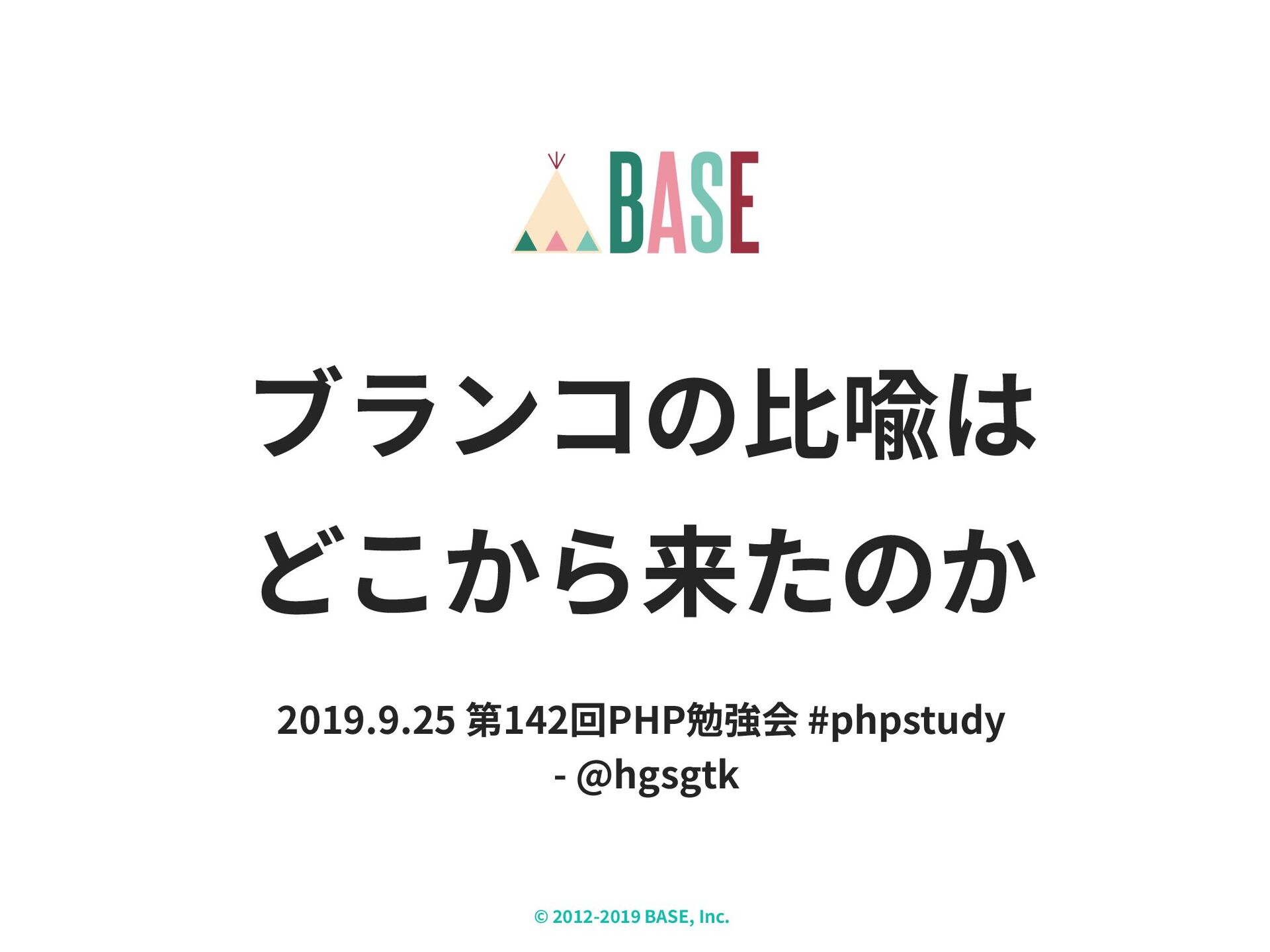

1. © - BASE, Inc. X
   ブランコの⽐喩は
   どこから来たのか
   2019.9.25 第142回PHP勉強会 #phpstudy
   - @hgsgtk


   View Slide

2. © - BASE, Inc.

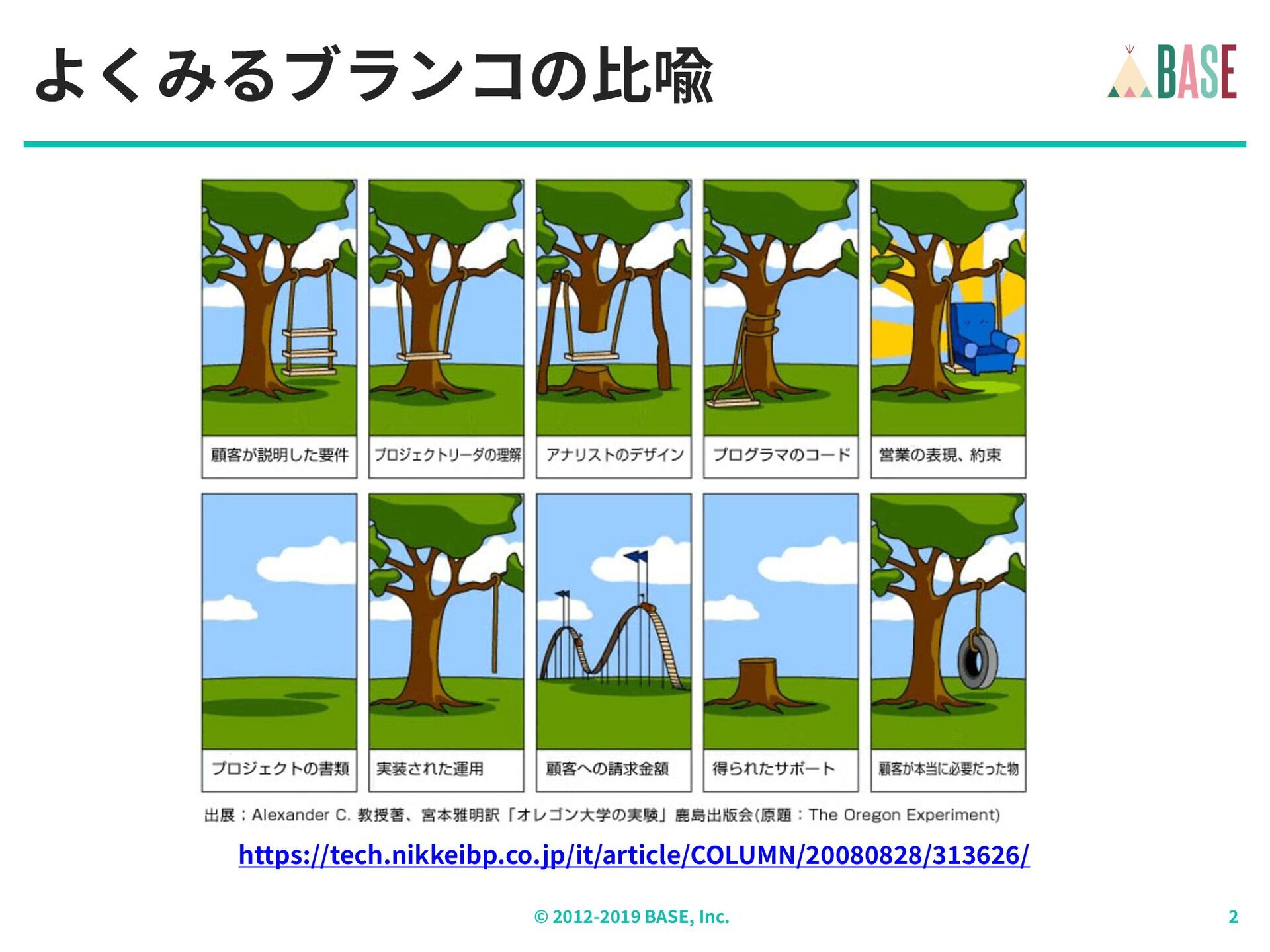

   よくみるブランコの⽐喩
   https://tech.nikkeibp.co.jp/it/article/COLUMN/ / /


   View Slide

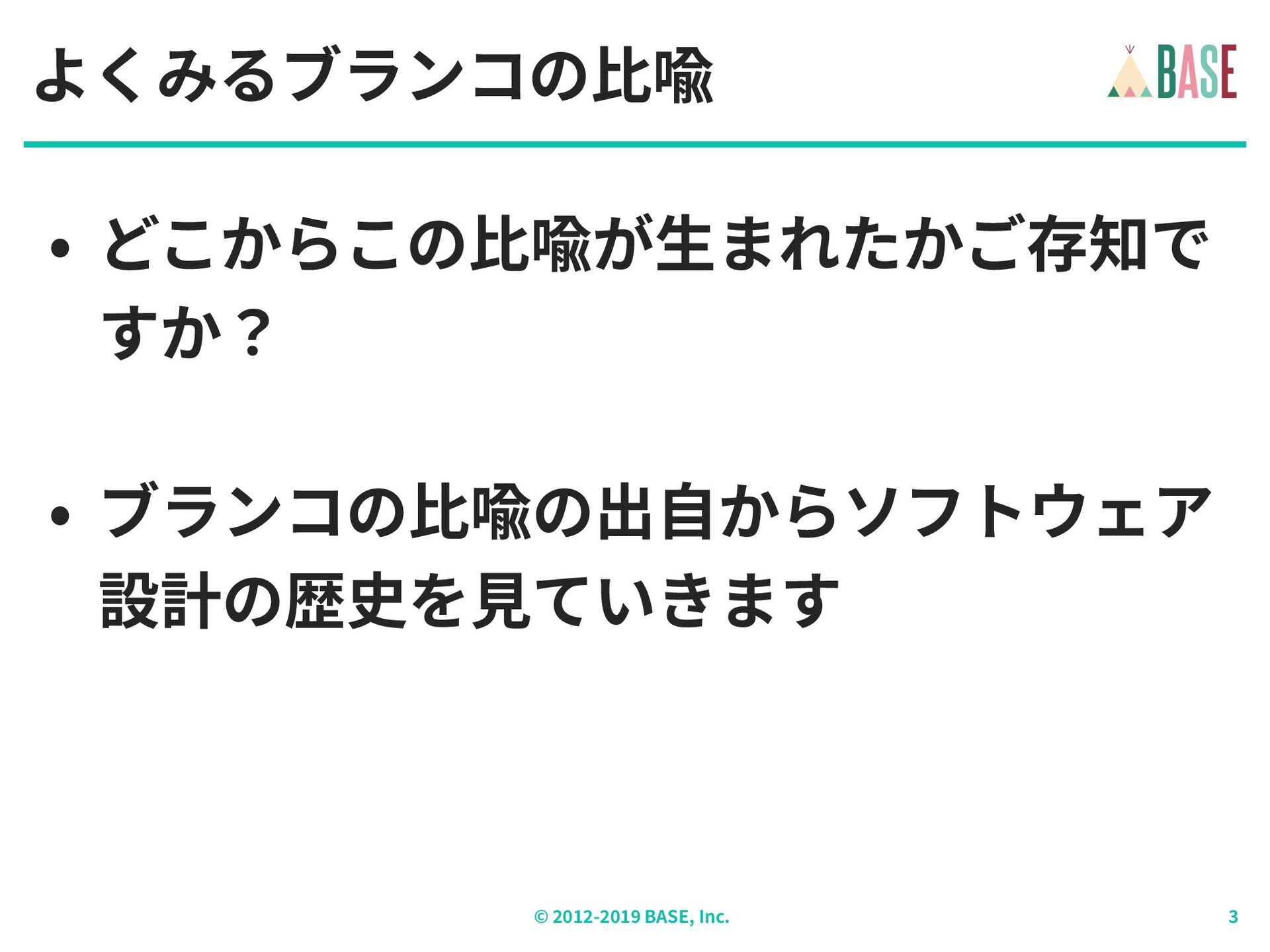

3. © - BASE, Inc.
   • どこからこの⽐喩が⽣まれたかご存知で
   すか？
   • ブランコの⽐喩の出⾃からソフトウェア
   設計の歴史を⾒ていきます
   よくみるブランコの⽐喩


   View Slide

4. © - BASE, Inc.

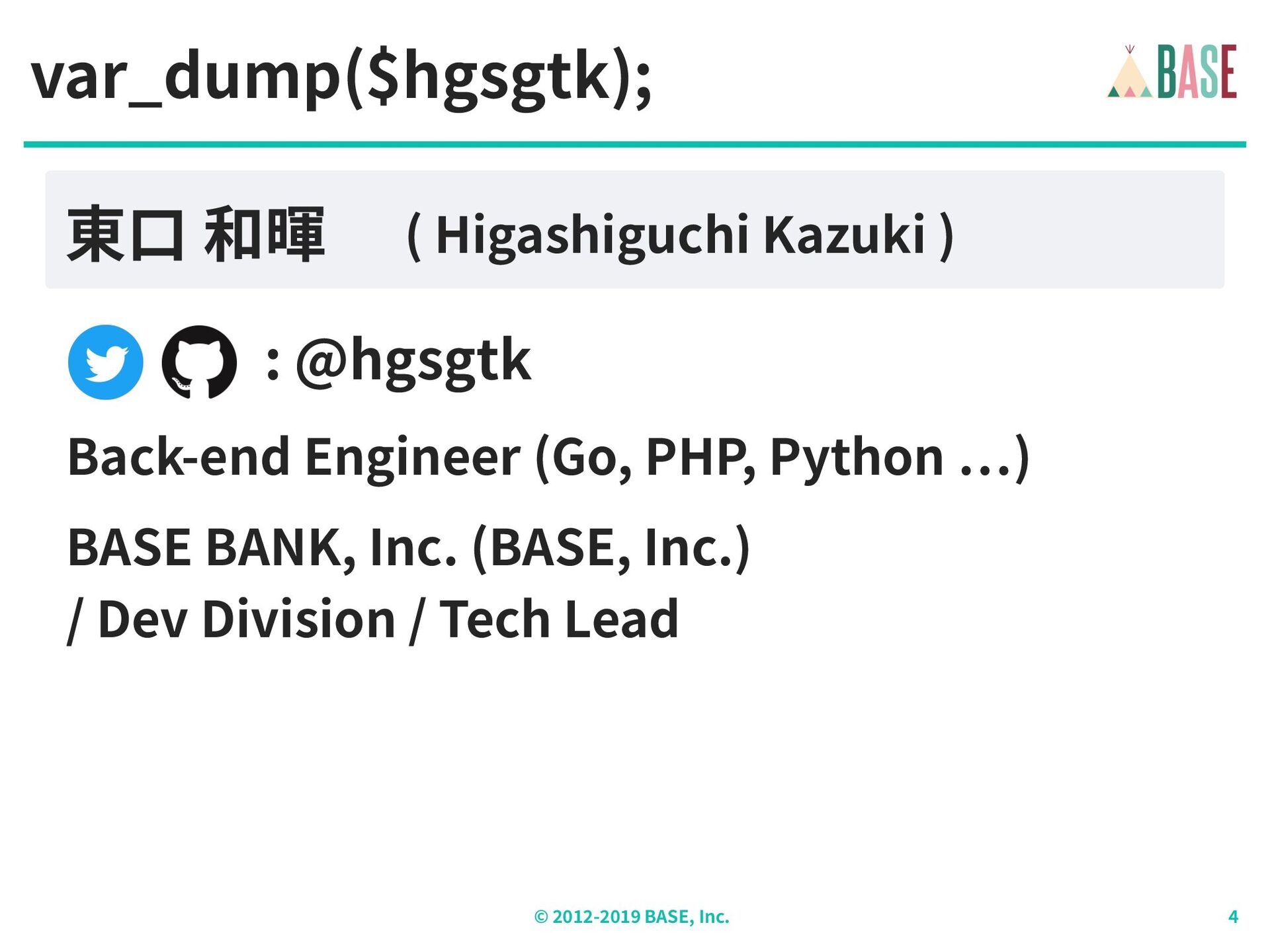

   : @hgsgtk
   var_dump($hgsgtk);
   東⼝ 和暉 ( Higashiguchi Kazuki )
   Back-end Engineer (Go, PHP, Python )
   BASE BANK, Inc. (BASE, Inc.)
   / Dev Division / Tech Lead


   View Slide

5. © - BASE, Inc.

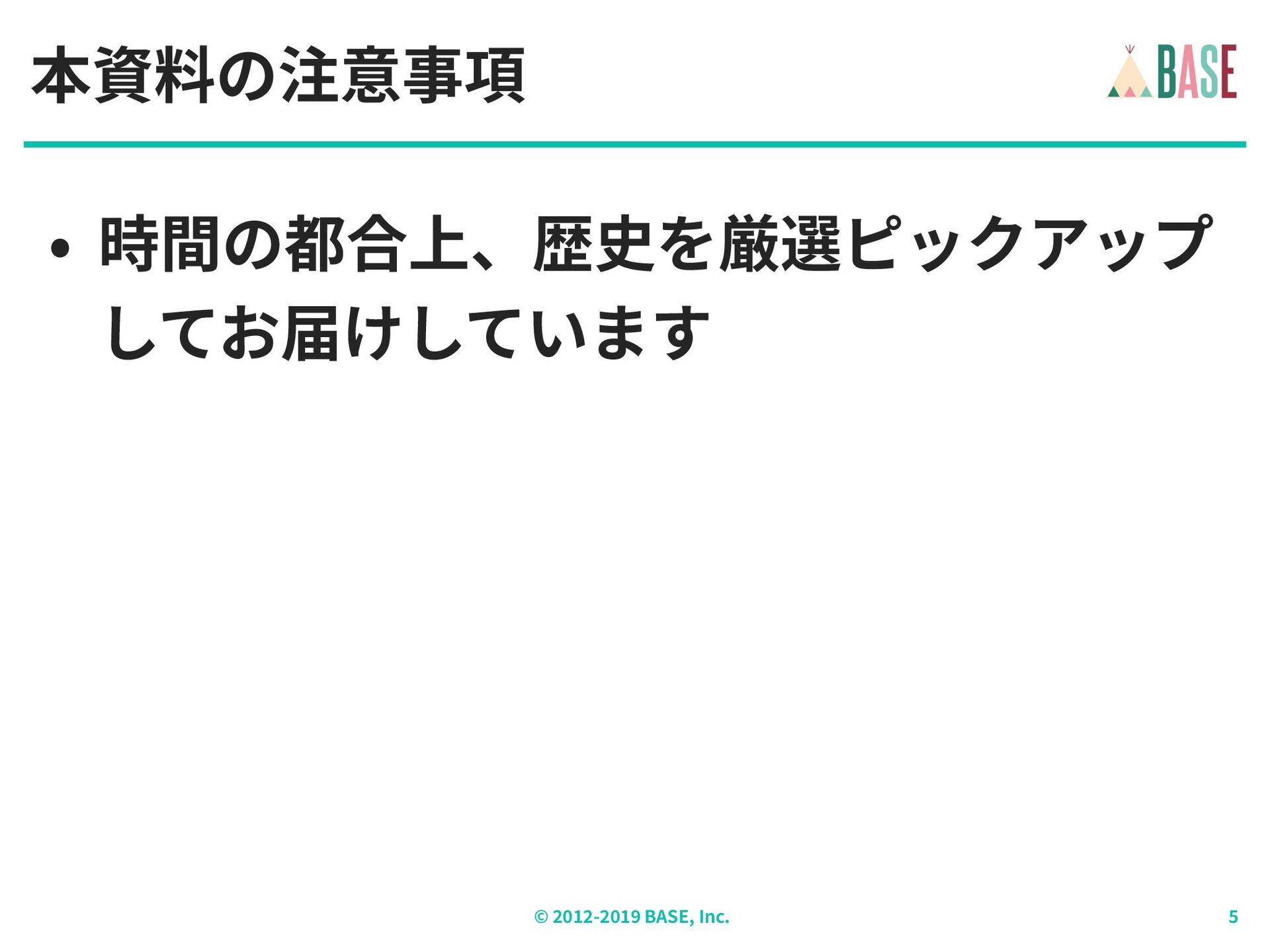

   • 時間の都合上、歴史を厳選ピックアップ
   してお届けしています
   本資料の注意事項


   View Slide

6. © - BASE, Inc.
   本トークの構成について
   • 序章：ブランコの⽐喩
   • 第⼆章：クリストファー‧アレグザン
   ダーの理論
   • 第三章：ソフトウェア設計への展開
   • 終章：まとめ


   View Slide

7. © - BASE, Inc.

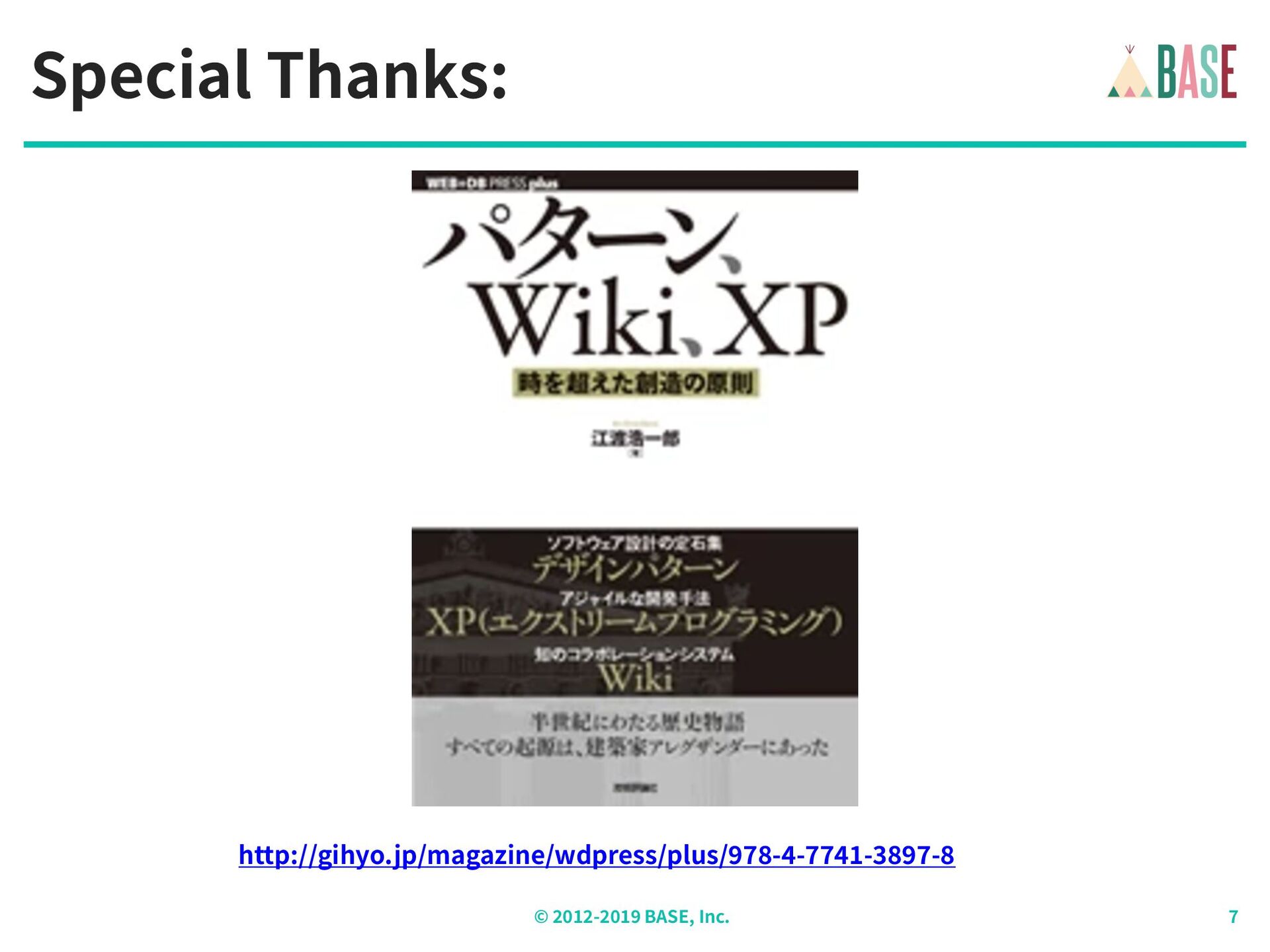

   Special Thanks:
   http://gihyo.jp/magazine/wdpress/plus/ - - - -


   View Slide

8. © - BASE, Inc.

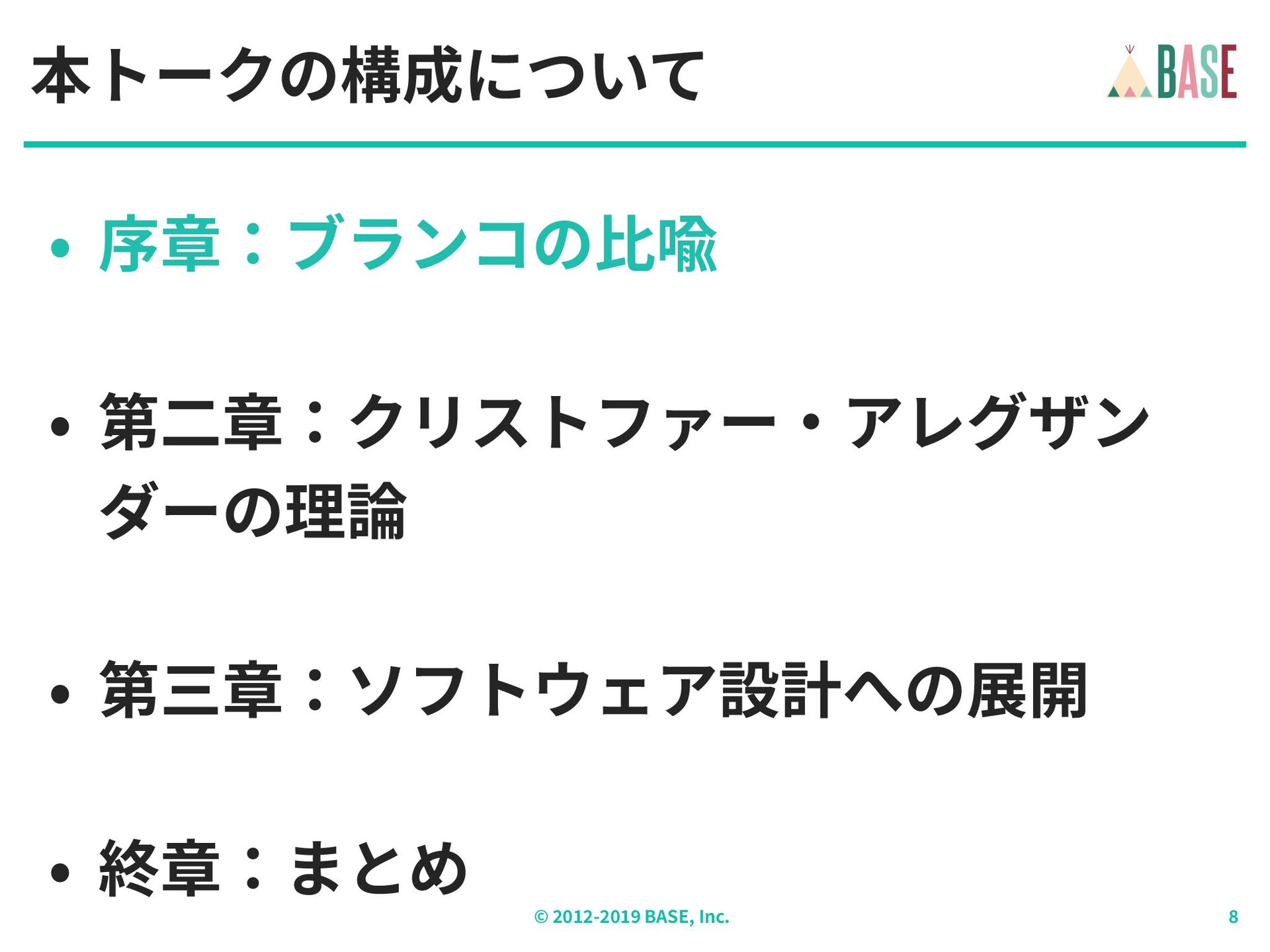

   本トークの構成について
   • 序章：ブランコの⽐喩
   • 第⼆章：クリストファー‧アレグザン
   ダーの理論
   • 第三章：ソフトウェア設計への展開
   • 終章：まとめ


   View Slide

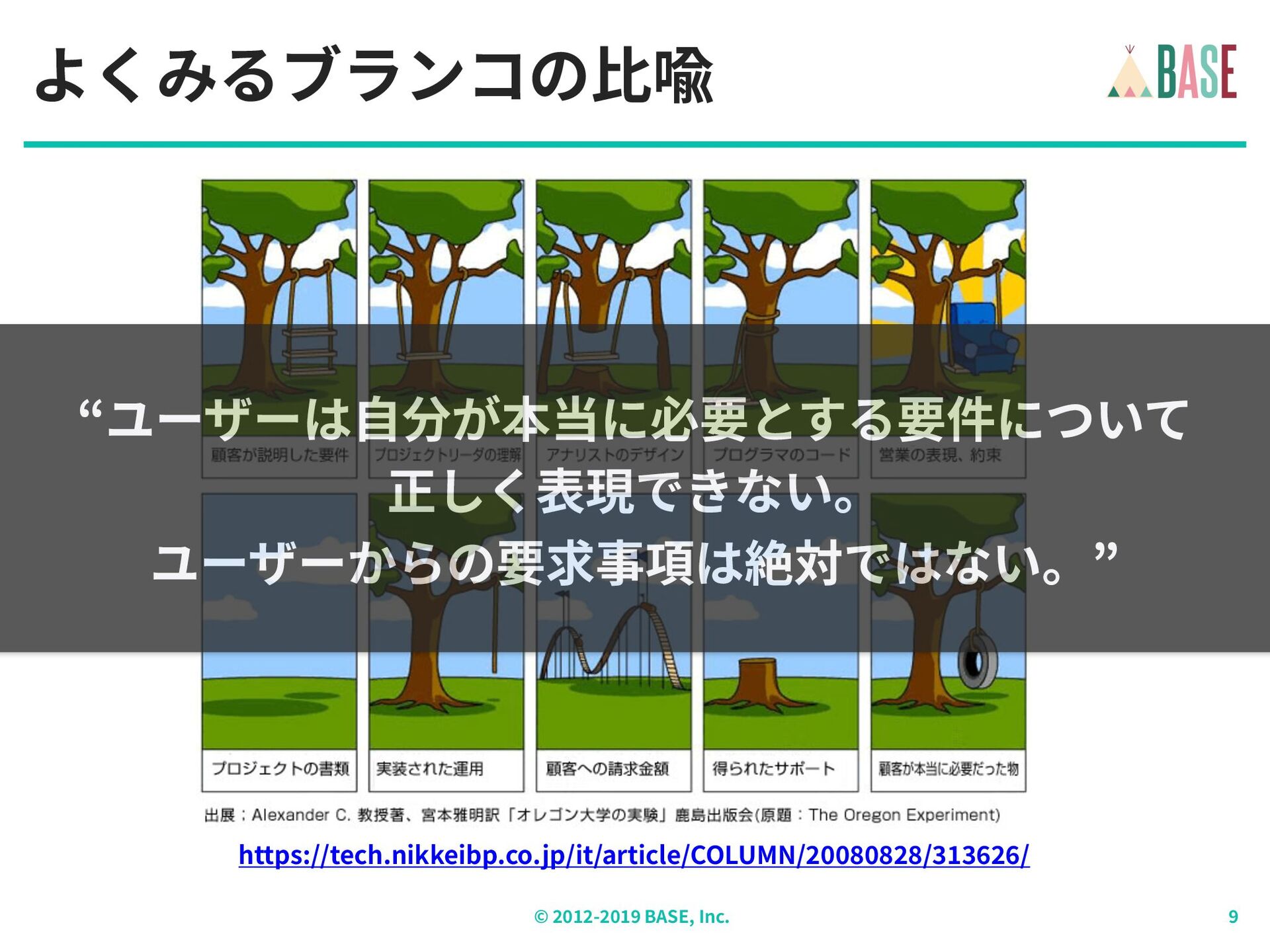

9. © - BASE, Inc.
   よくみるブランコの⽐喩
   https://tech.nikkeibp.co.jp/it/article/COLUMN/ / /
   “ユーザーは⾃分が本当に必要とする要件について
   正しく表現できない。
   ユーザーからの要求事項は絶対ではない。”


   View Slide

10. © - BASE, Inc.
    よくみるブランコの⽐喩
    https://tech.nikkeibp.co.jp/it/article/COLUMN/ / /


    View Slide

11. © - BASE, Inc.

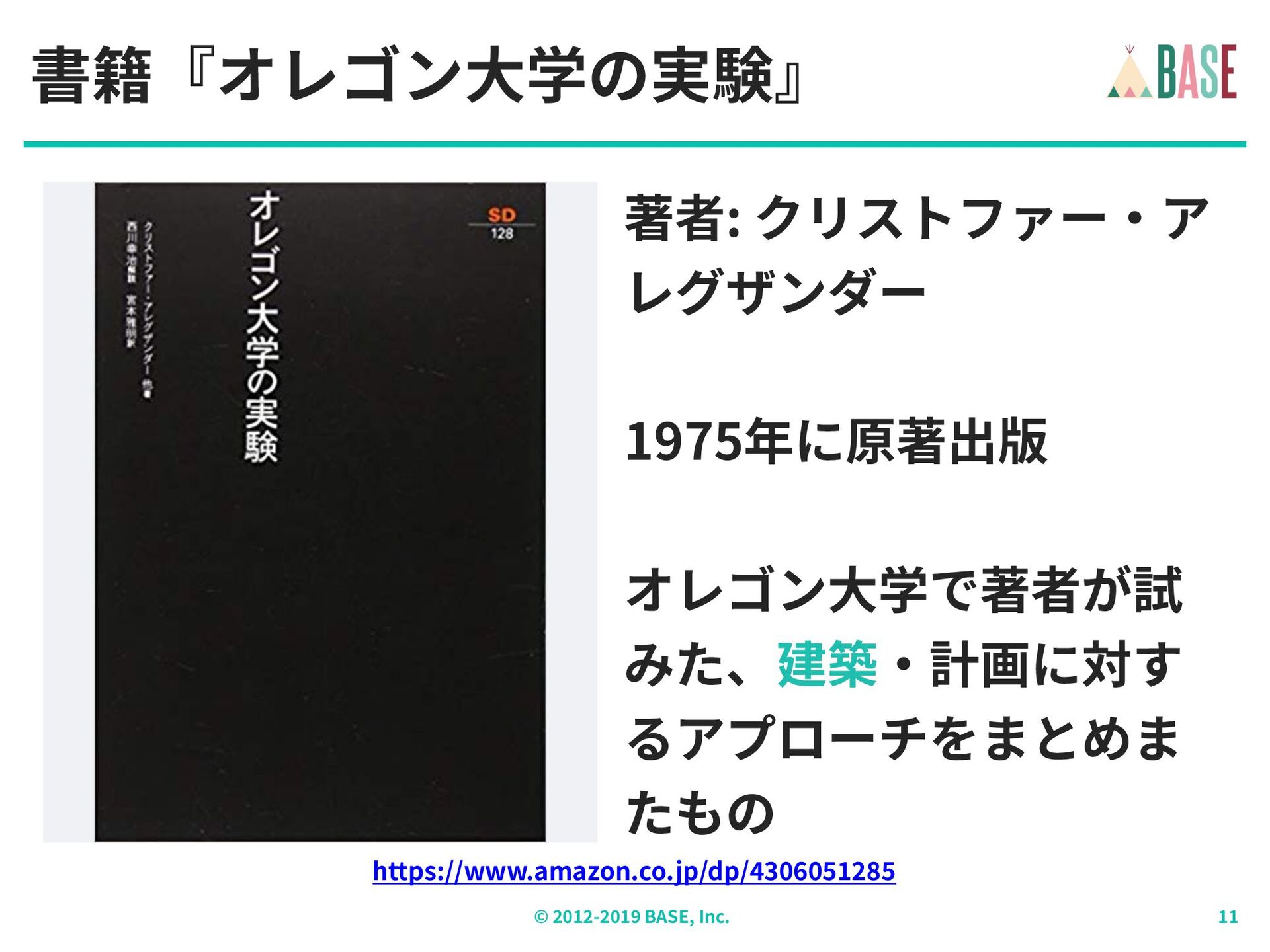

    書籍『オレゴン⼤学の実験』
    著者: クリストファー‧ア
    レグザンダー
    1975年に原著出版
    オレゴン⼤学で著者が試
    みた、建築‧計画に対す
    るアプローチをまとめま
    たもの
    https://www.amazon.co.jp/dp/


    View Slide

12. © - BASE, Inc.

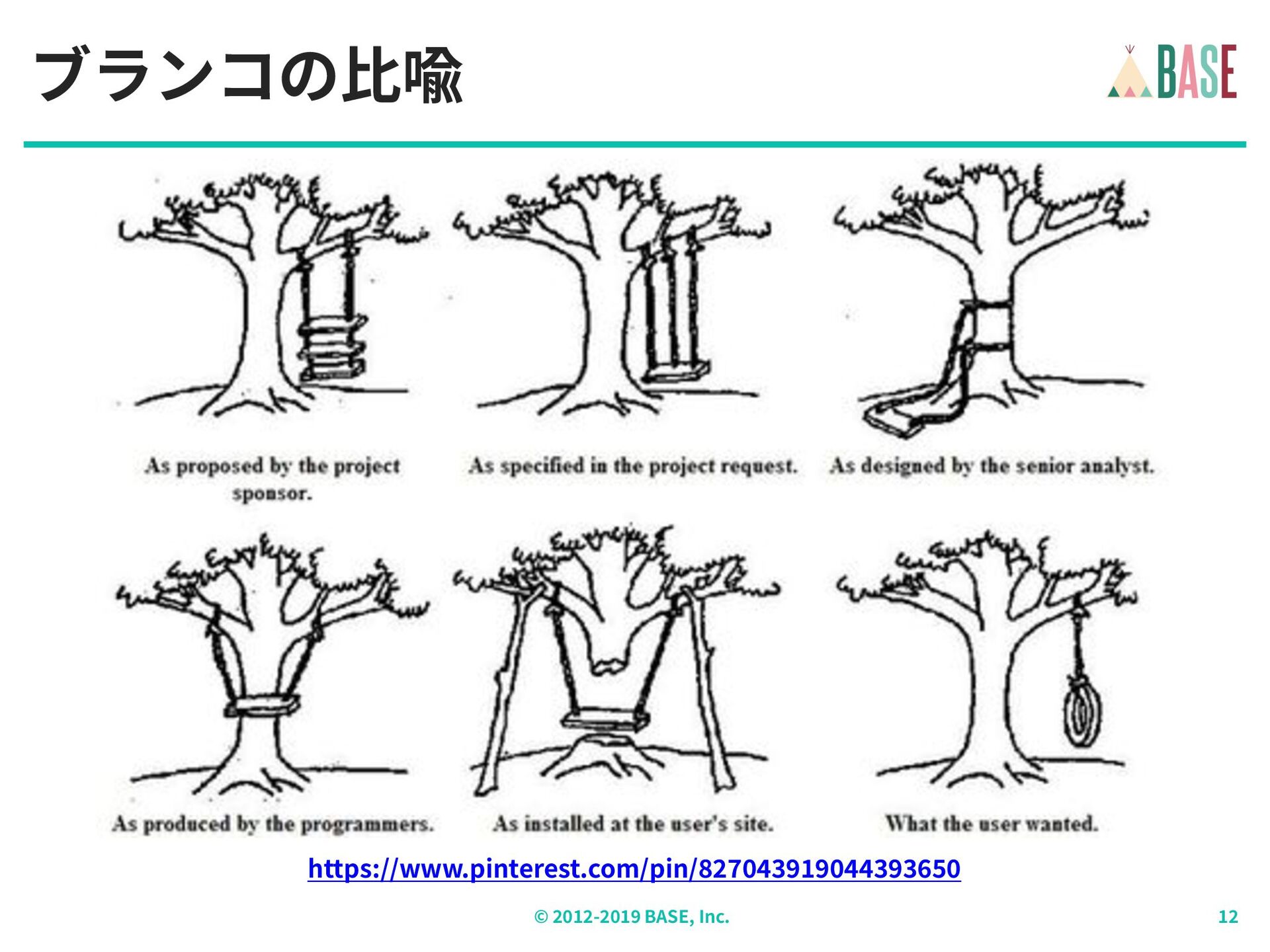

    ブランコの⽐喩
    https://www.pinterest.com/pin/


    View Slide

13. © - BASE, Inc.

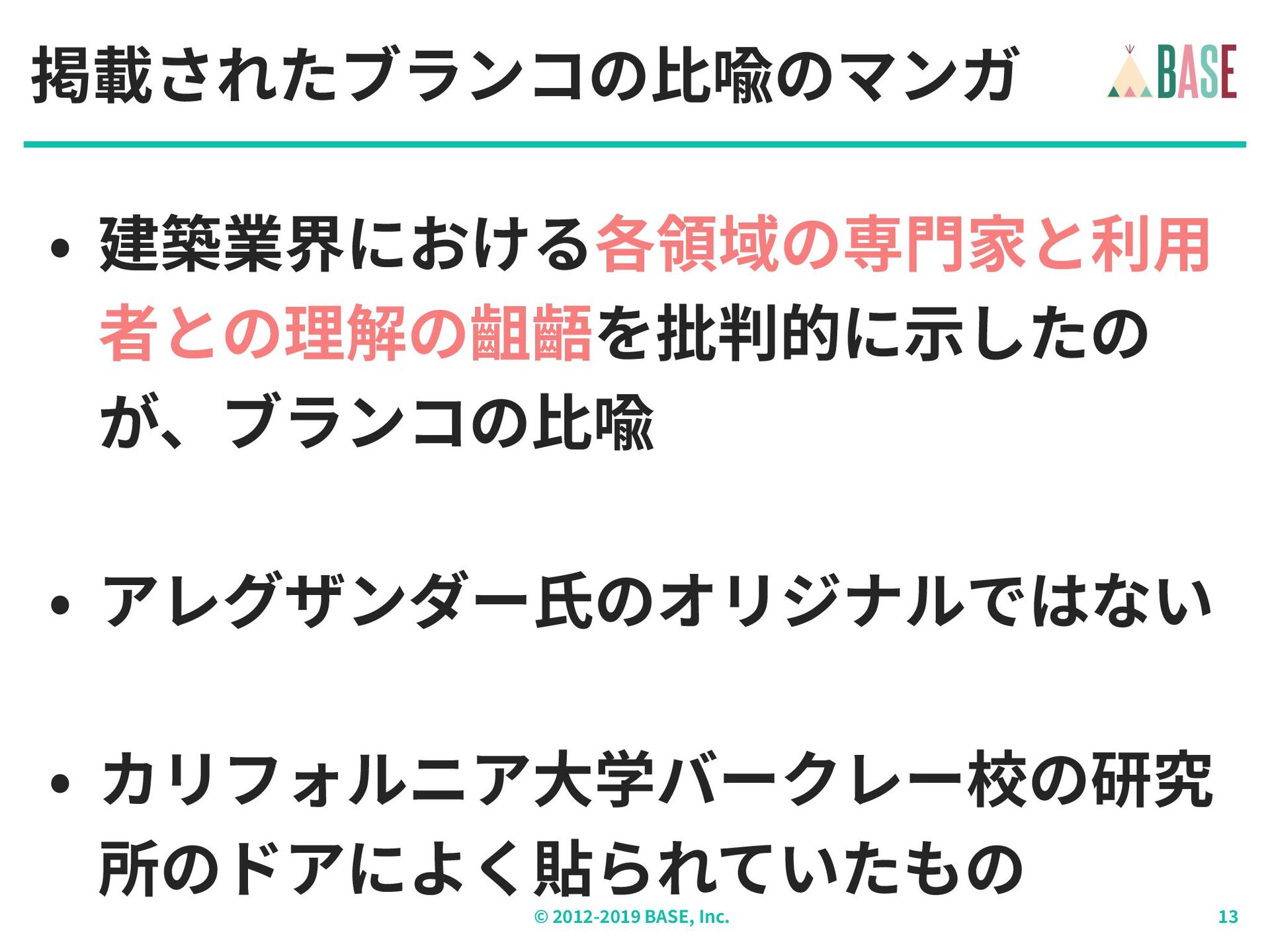

    掲載されたブランコの⽐喩のマンガ
    • 建築業界における各領域の専⾨家と利⽤
    者との理解の齟齬を批判的に⽰したの
    が、ブランコの⽐喩
    • アレグザンダー⽒のオリジナルではない
    • カリフォルニア⼤学バークレー校の研究
    所のドアによく貼られていたもの


    View Slide

14. © - BASE, Inc.

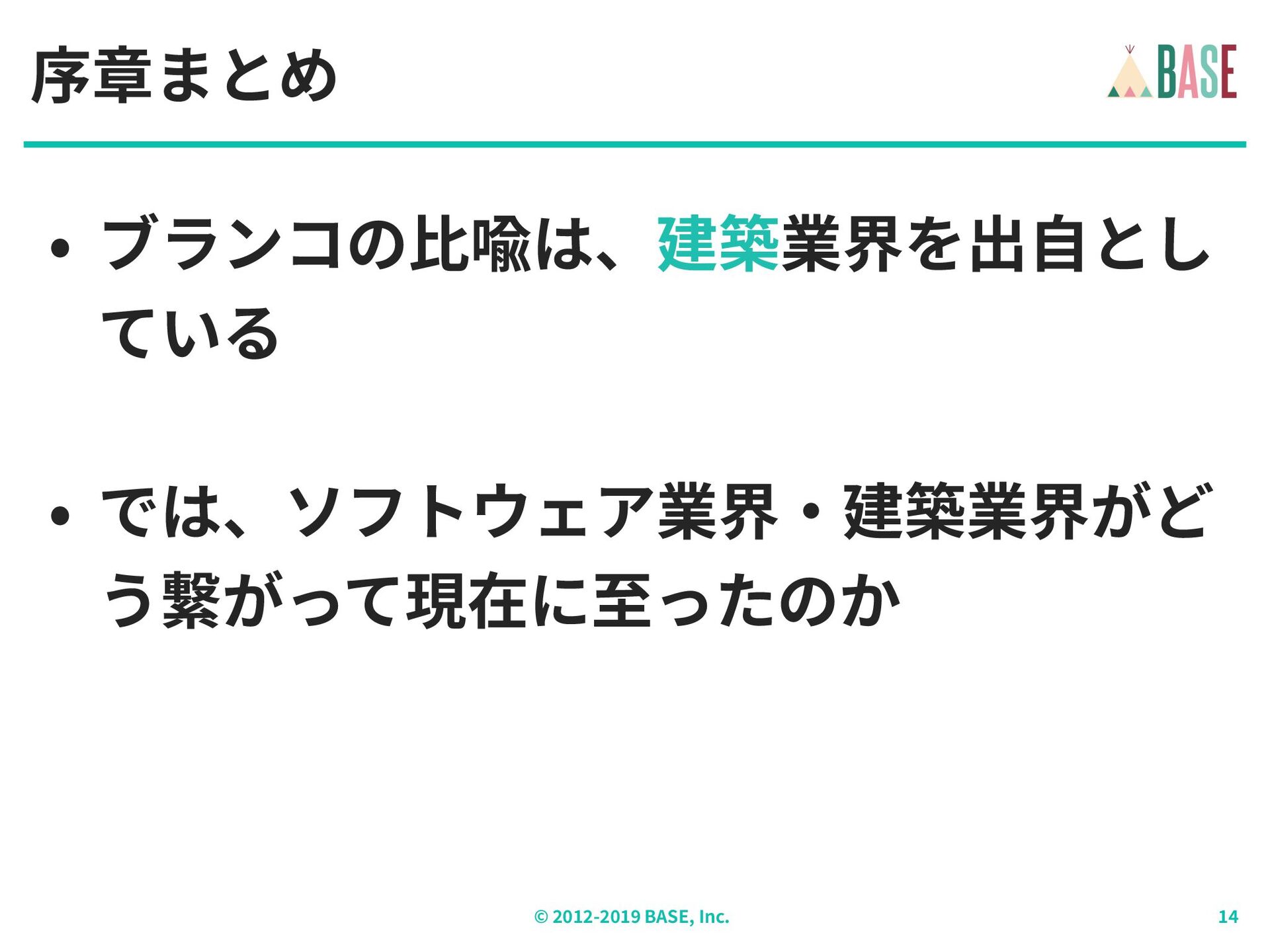

    序章まとめ
    • ブランコの⽐喩は、建築業界を出⾃とし
    ている
    • では、ソフトウェア業界‧建築業界がど
    う繋がって現在に⾄ったのか


    View Slide

15. t
    t
    令和PHPer


    View Slide

16. © - BASE, Inc.

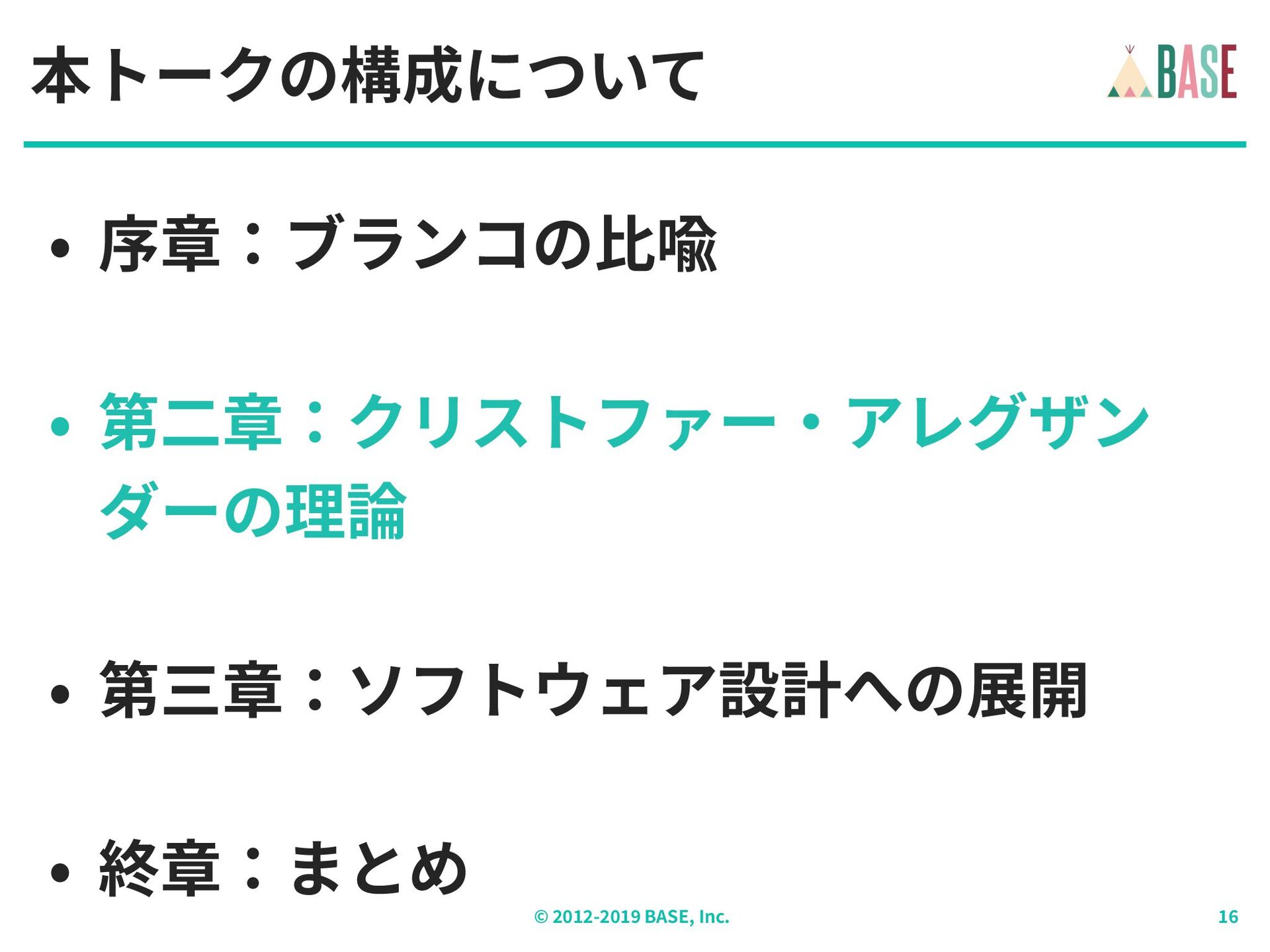

    本トークの構成について
    • 序章：ブランコの⽐喩
    • 第⼆章：クリストファー‧アレグザン
    ダーの理論
    • 第三章：ソフトウェア設計への展開
    • 終章：まとめ


    View Slide

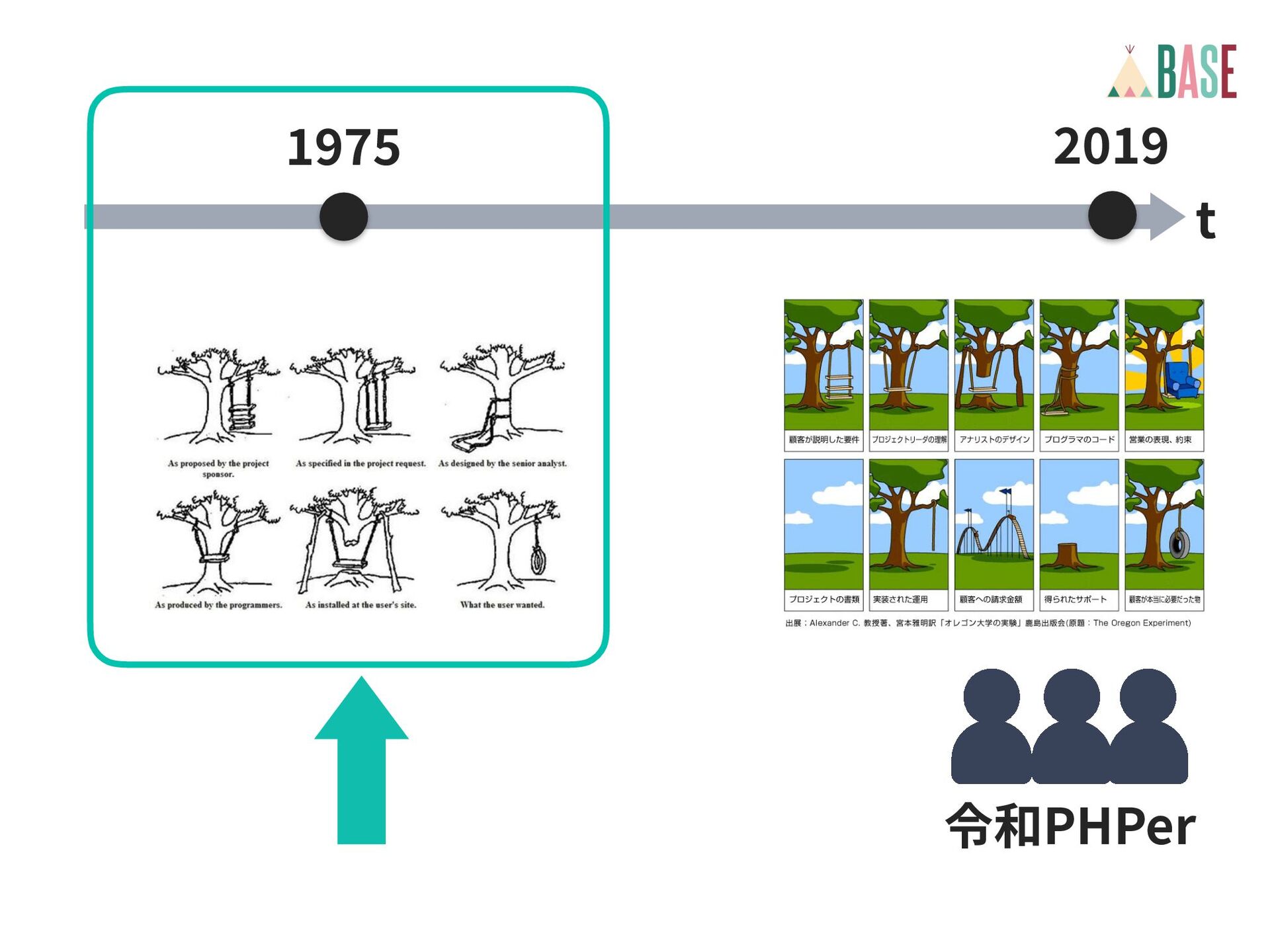

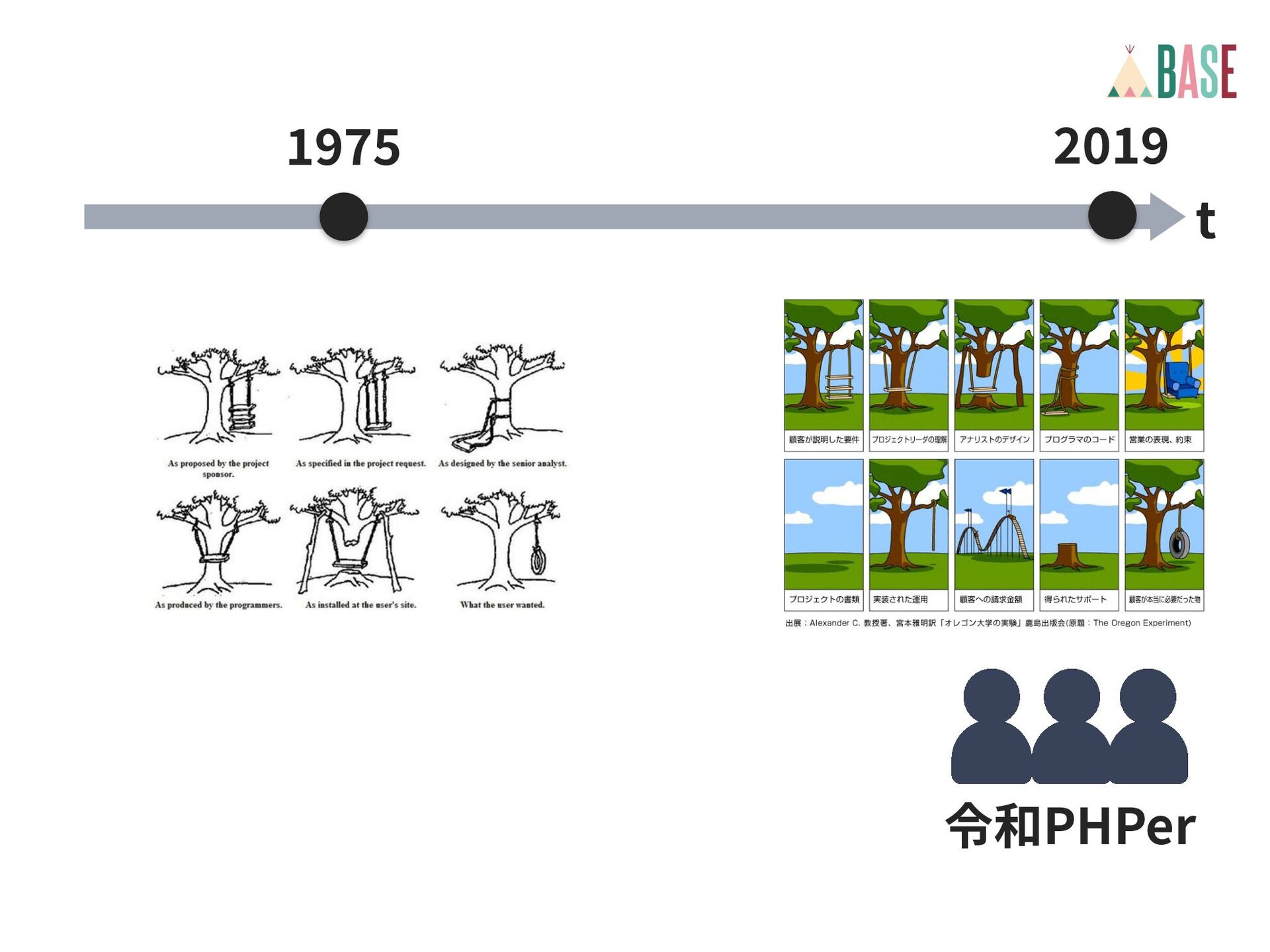

17. t
    t
    令和PHPer


    View Slide

18. © - BASE, Inc.
    クリストファー‧アレグザンダー
    1936年ウィーン出⾝の都
    市計画家‧建築家
    建築‧都市計画の理論と
    して、「パタン‧ラン
    ゲージ」を提唱
    https://en.wikipedia.org/wiki/Christopher_Alexander


    View Slide

19. © - BASE, Inc.

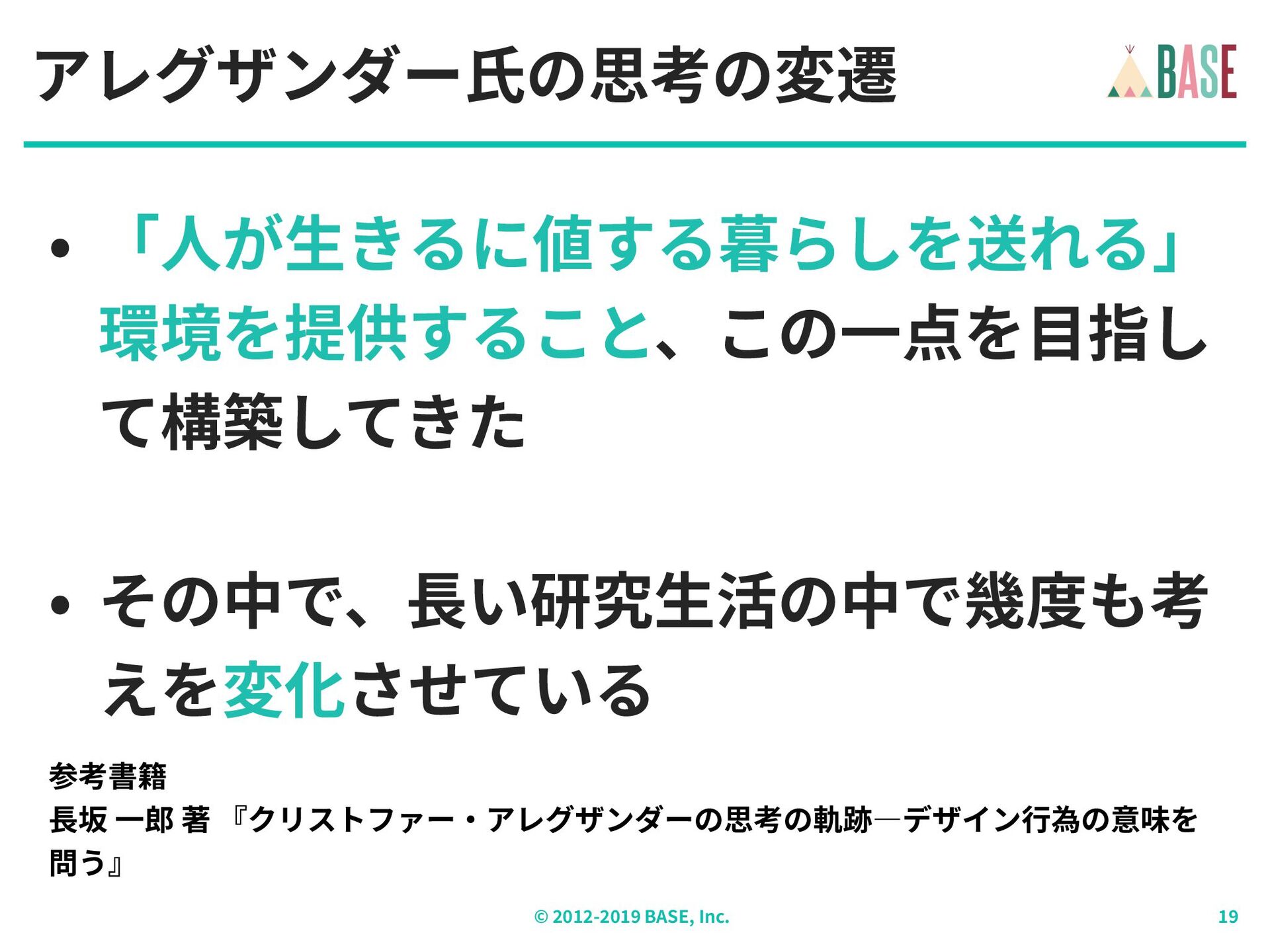

    アレグザンダー⽒の思考の変遷
    • 「⼈が⽣きるに値する暮らしを送れる」
    環境を提供すること、この⼀点を⽬指し
    て構築してきた
    • その中で、⻑い研究⽣活の中で幾度も考
    えを変化させている
    参考書籍
    ⻑坂 ⼀郎 著 『クリストファー‧アレグザンダーの思考の軌跡―デザイン⾏為の意味を
    問う』


    View Slide

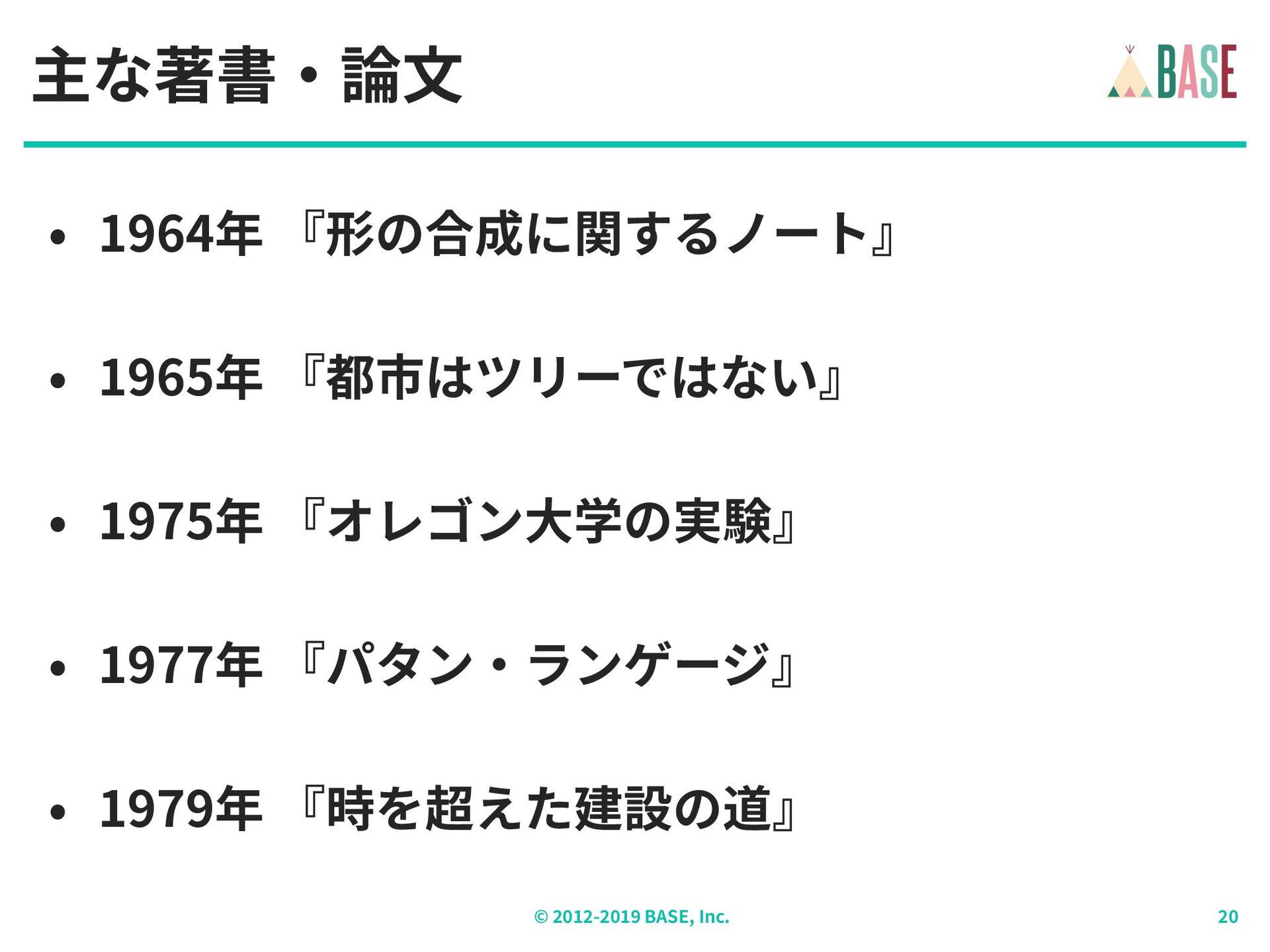

20. © - BASE, Inc.
    主な著書‧論⽂
    • 1964年 『形の合成に関するノート』
    • 1965年 『都市はツリーではない』
    • 1975年 『オレゴン⼤学の実験』
    • 1977年 『パタン‧ランゲージ』
    • 1979年 『時を超えた建設の道』


    View Slide

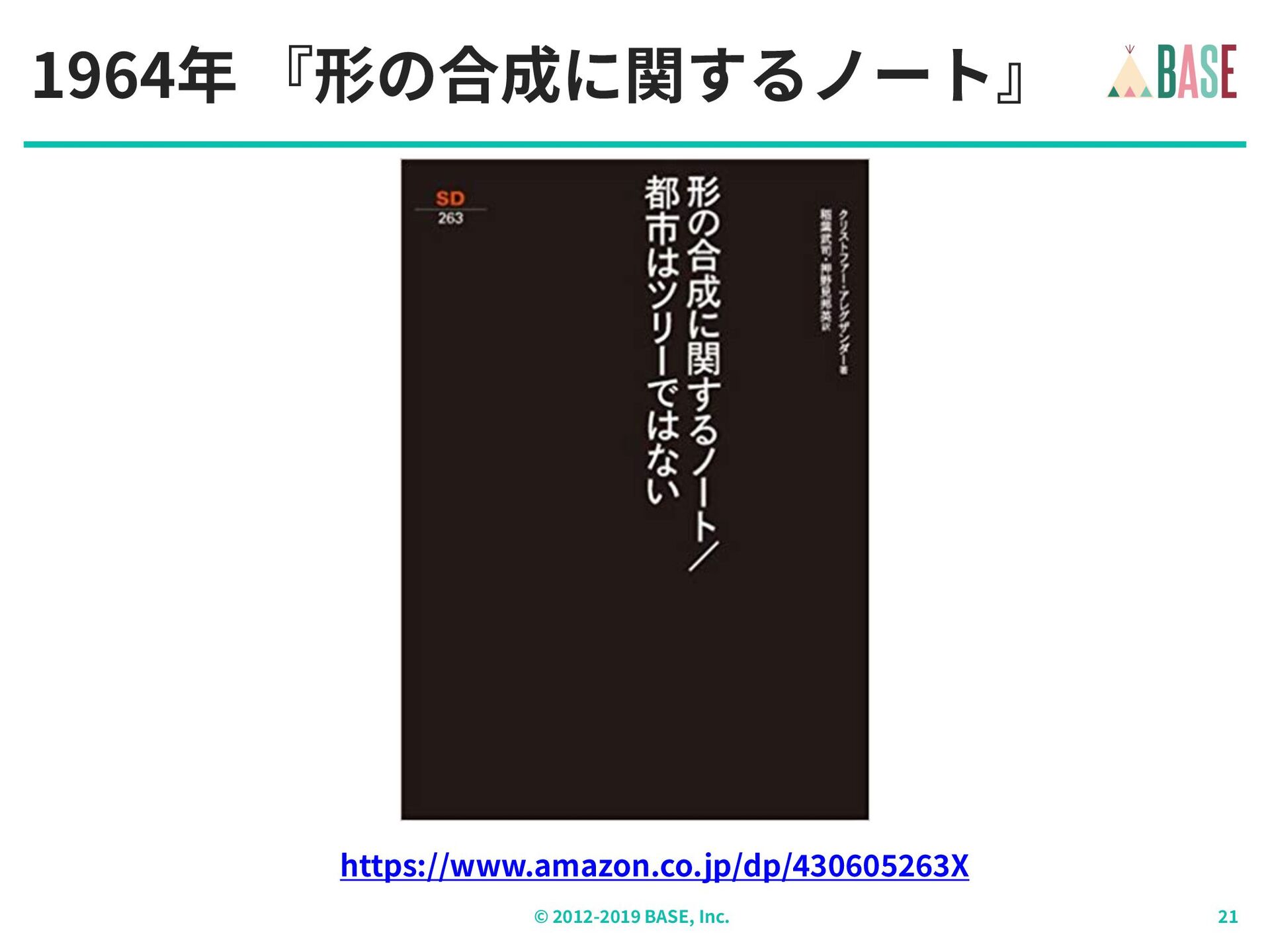

21. © - BASE, Inc.
    1964年 『形の合成に関するノート』
    https://www.amazon.co.jp/dp/ X


    View Slide

22. © - BASE, Inc.

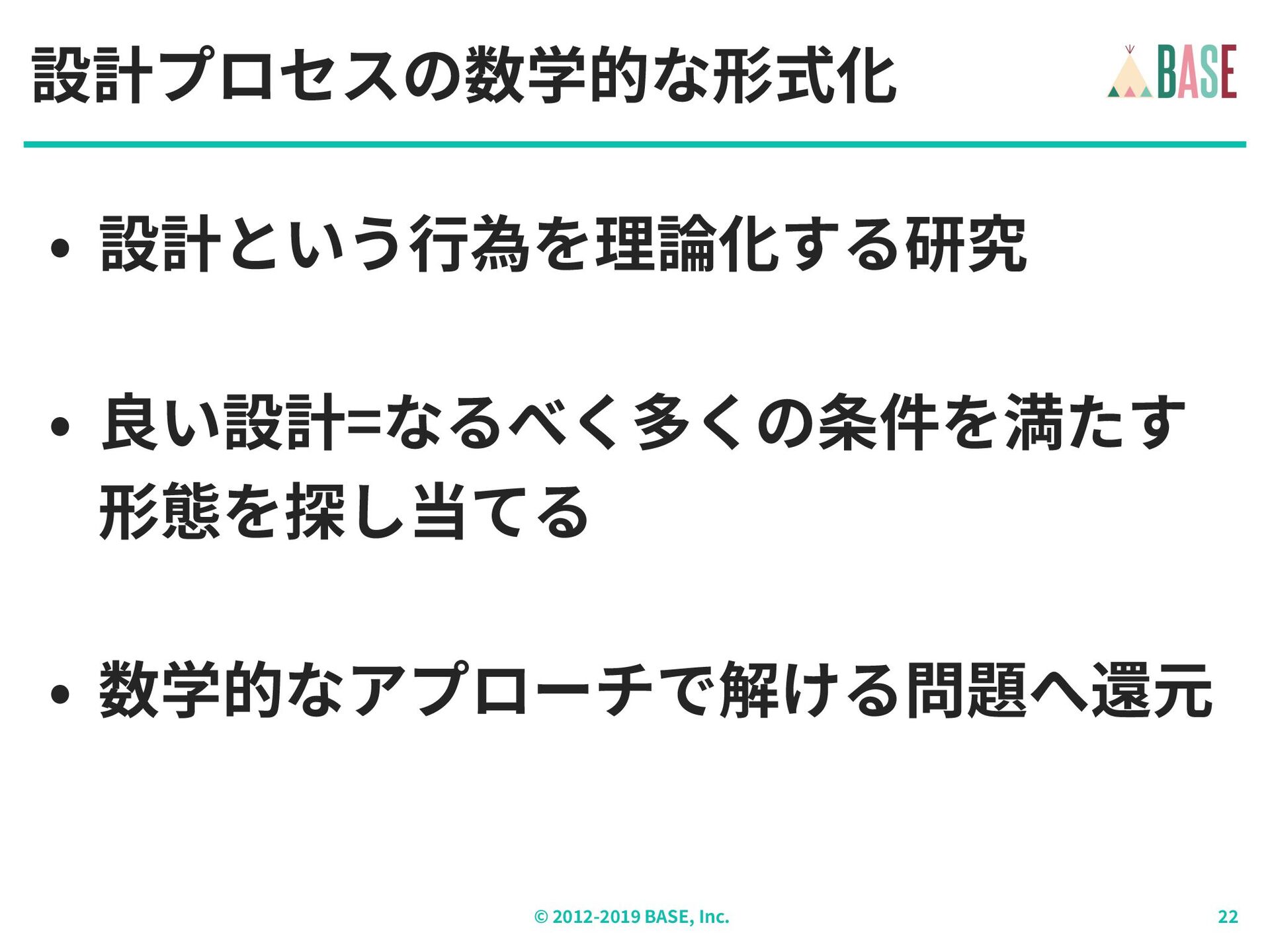

    設計プロセスの数学的な形式化
    • 設計という⾏為を理論化する研究
    • 良い設計=なるべく多くの条件を満たす
    形態を探し当てる
    • 数学的なアプローチで解ける問題へ還元


    View Slide

23. © - BASE, Inc.
    やかんの例
    http://www.girlwonder.com/tag/cybernetics


    View Slide

24. © - BASE, Inc.

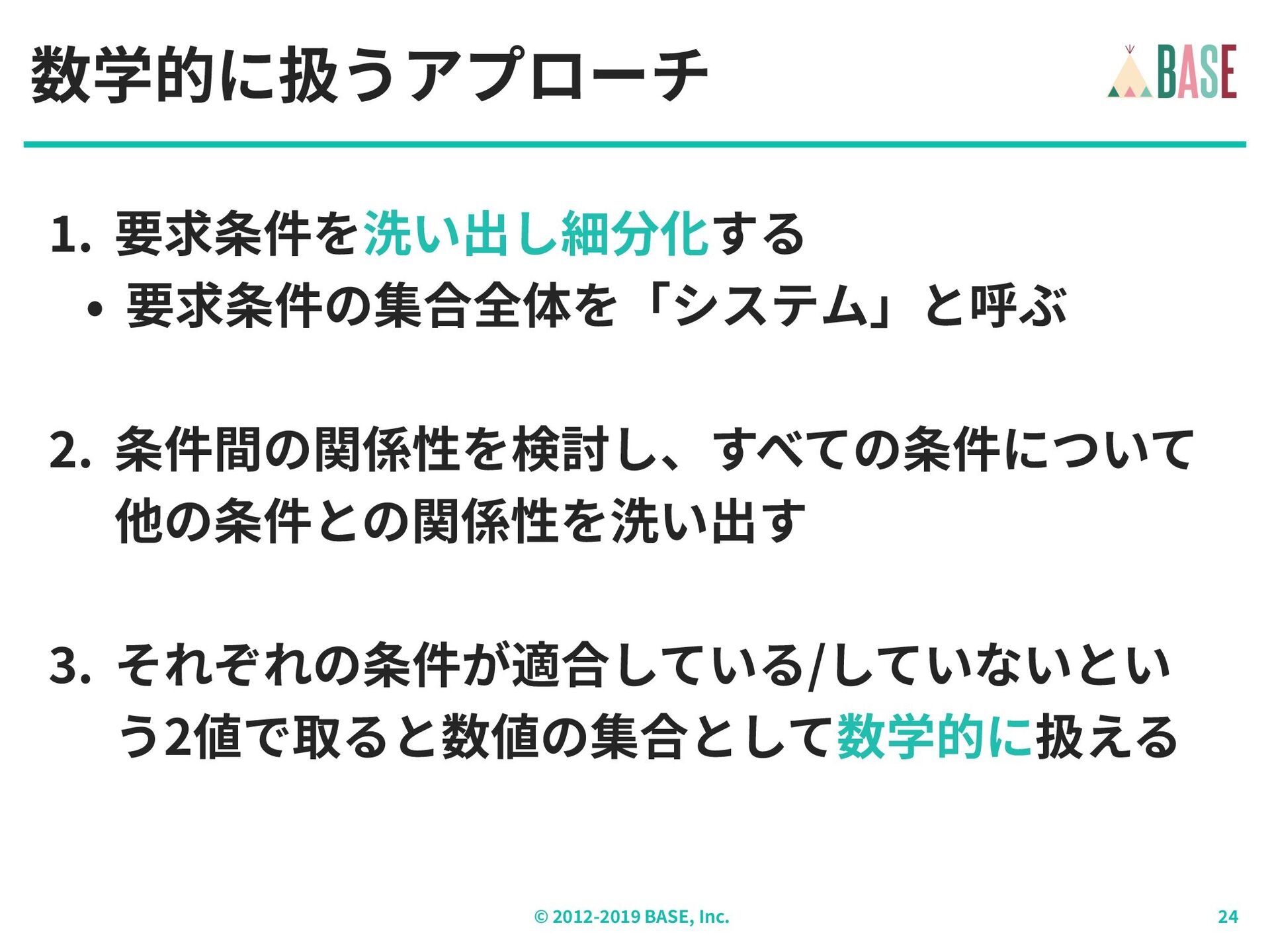

    数学的に扱うアプローチ
    . 要求条件を洗い出し細分化する
    • 要求条件の集合全体を「システム」と呼ぶ
    . 条件間の関係性を検討し、すべての条件について
    他の条件との関係性を洗い出す
    . それぞれの条件が適合している/していないとい
    う2値で取ると数値の集合として数学的に扱える


    View Slide

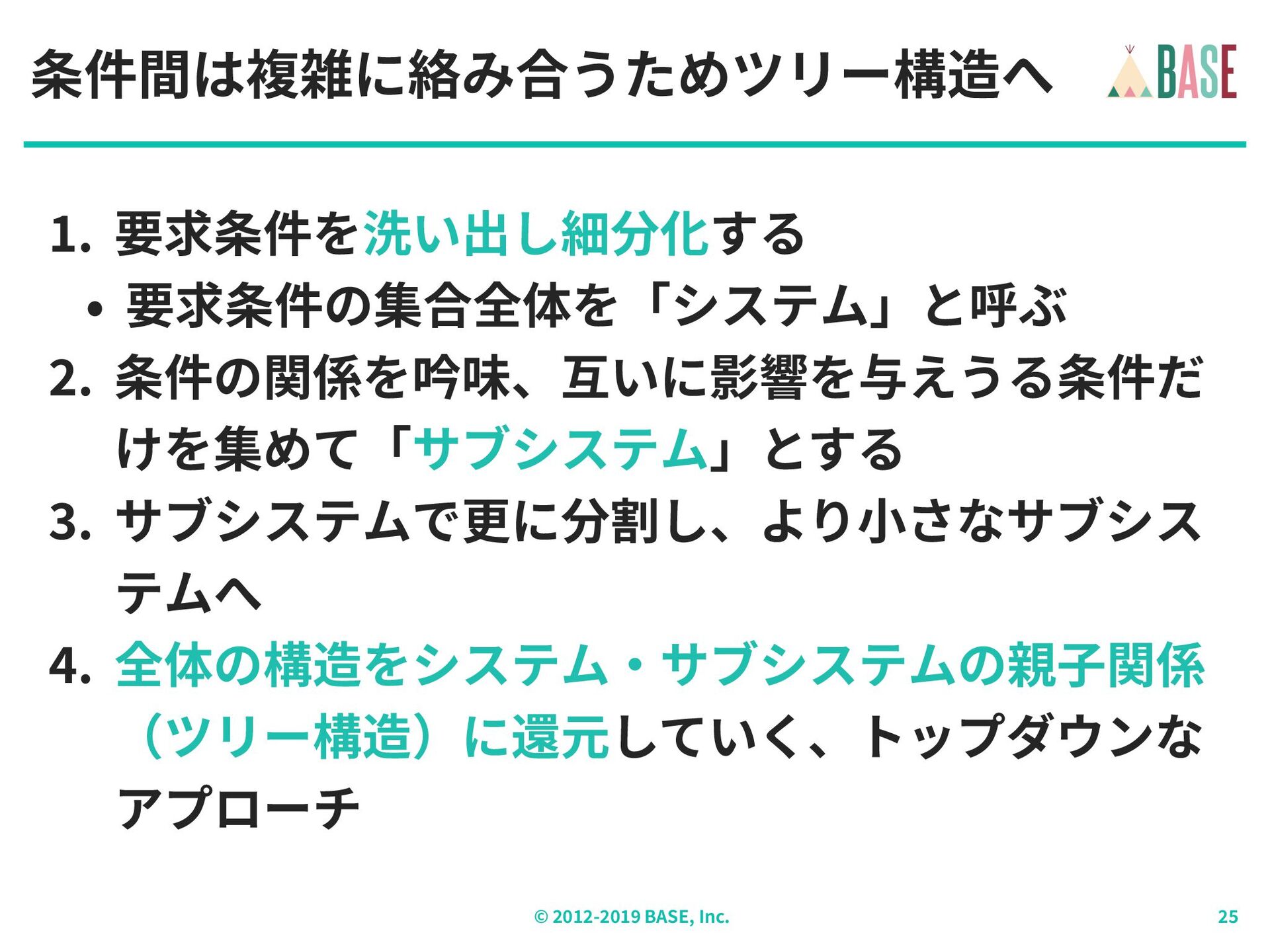

25. © - BASE, Inc.
    条件間は複雑に絡み合うためツリー構造へ
    . 要求条件を洗い出し細分化する
    • 要求条件の集合全体を「システム」と呼ぶ
    . 条件の関係を吟味、互いに影響を与えうる条件だ
    けを集めて「サブシステム」とする
    . サブシステムで更に分割し、より⼩さなサブシス
    テムへ
    . 全体の構造をシステム‧サブシステムの親⼦関係
    （ツリー構造）に還元していく、トップダウンな
    アプローチ


    View Slide

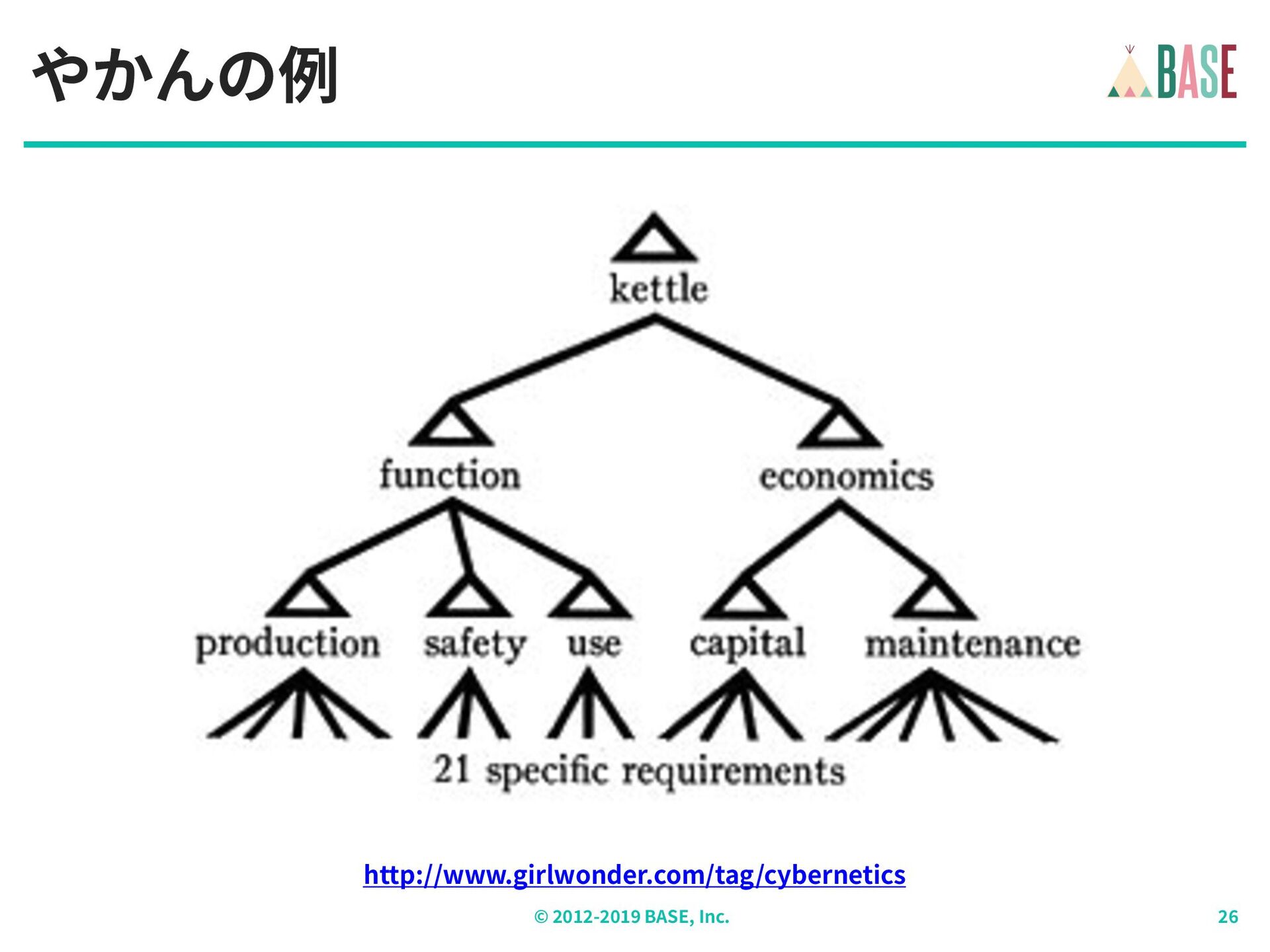

26. © - BASE, Inc.
    やかんの例
    http://www.girlwonder.com/tag/cybernetics


    View Slide

27. © - BASE, Inc.
    https://www.sfgate.com/travel/resources/transit/article/The-location-of-a-historic-BART-meeting-
    was-a- .php

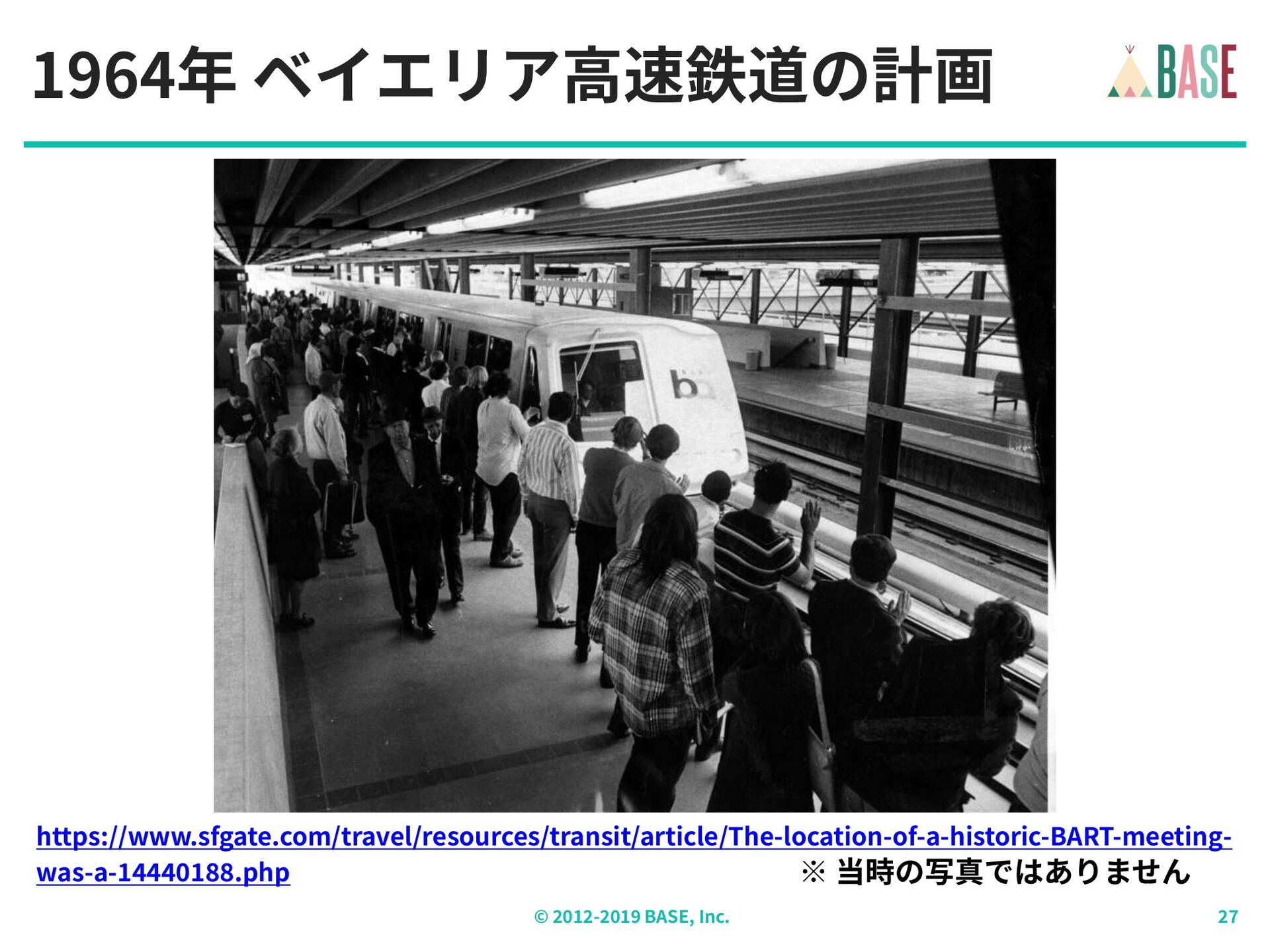

    1964年 ベイエリア⾼速鉄道の計画
    ※ 当時の写真ではありません


    View Slide

28. © - BASE, Inc.

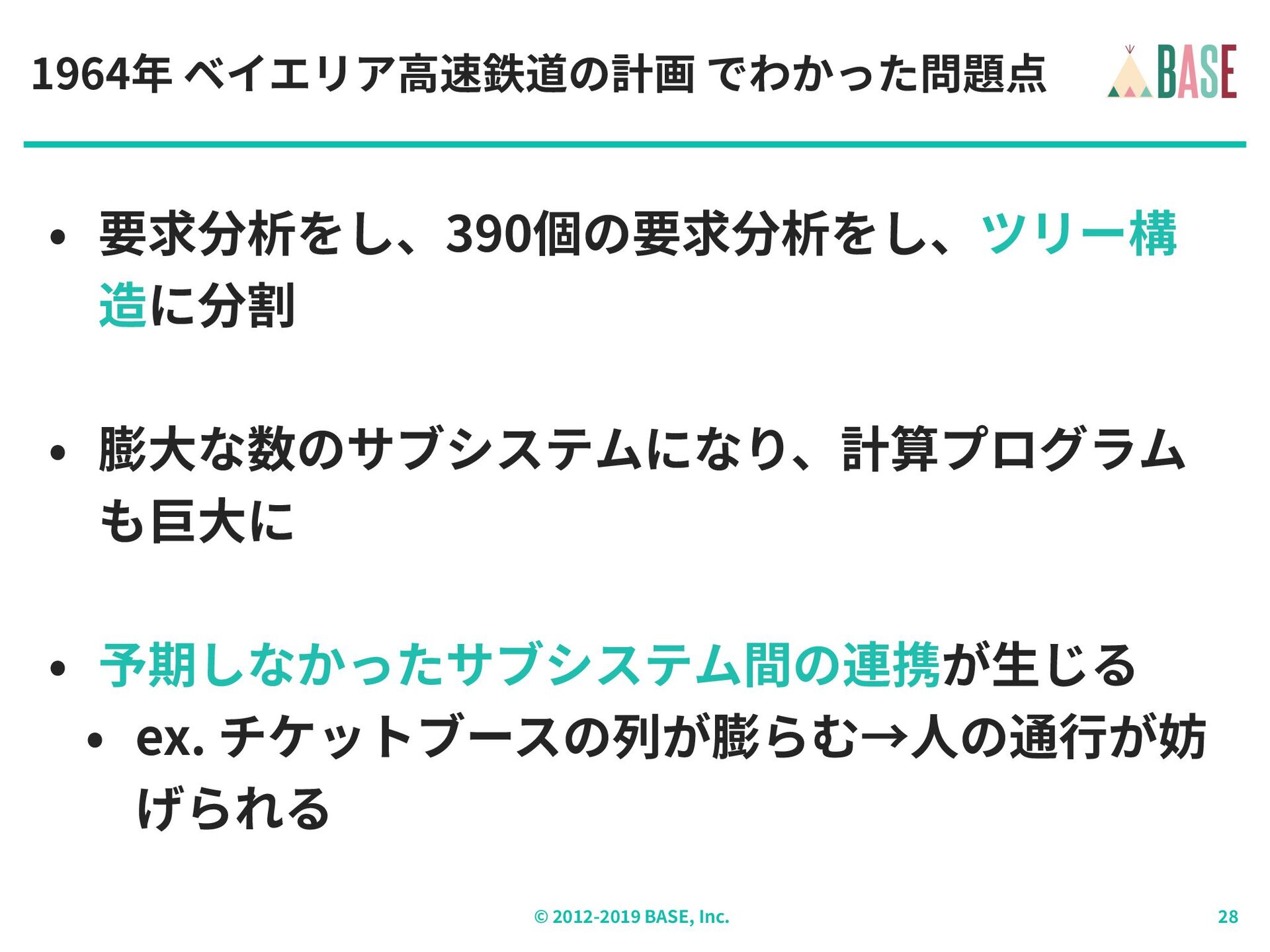

    1964年 ベイエリア⾼速鉄道の計画 でわかった問題点
    • 要求分析をし、390個の要求分析をし、ツリー構
    造に分割
    • 膨⼤な数のサブシステムになり、計算プログラム
    も巨⼤に
    • 予期しなかったサブシステム間の連携が⽣じる
    • ex. チケットブースの列が膨らむ→⼈の通⾏が妨
    げられる


    View Slide

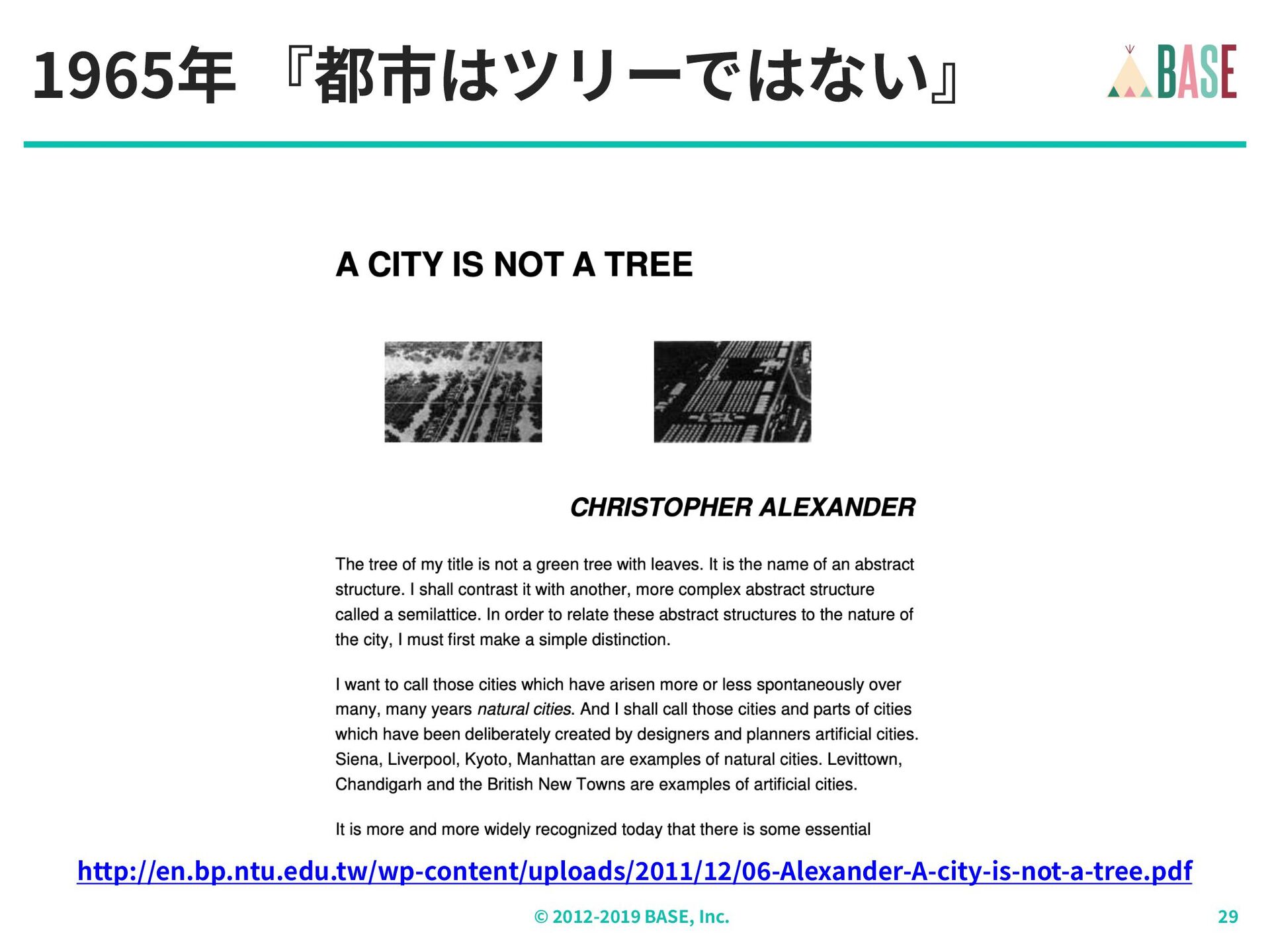

29. © - BASE, Inc.
    http://en.bp.ntu.edu.tw/wp-content/uploads/ / / -Alexander-A-city-is-not-a-tree.pdf
    1965年 『都市はツリーではない』


    View Slide

30. © - BASE, Inc.

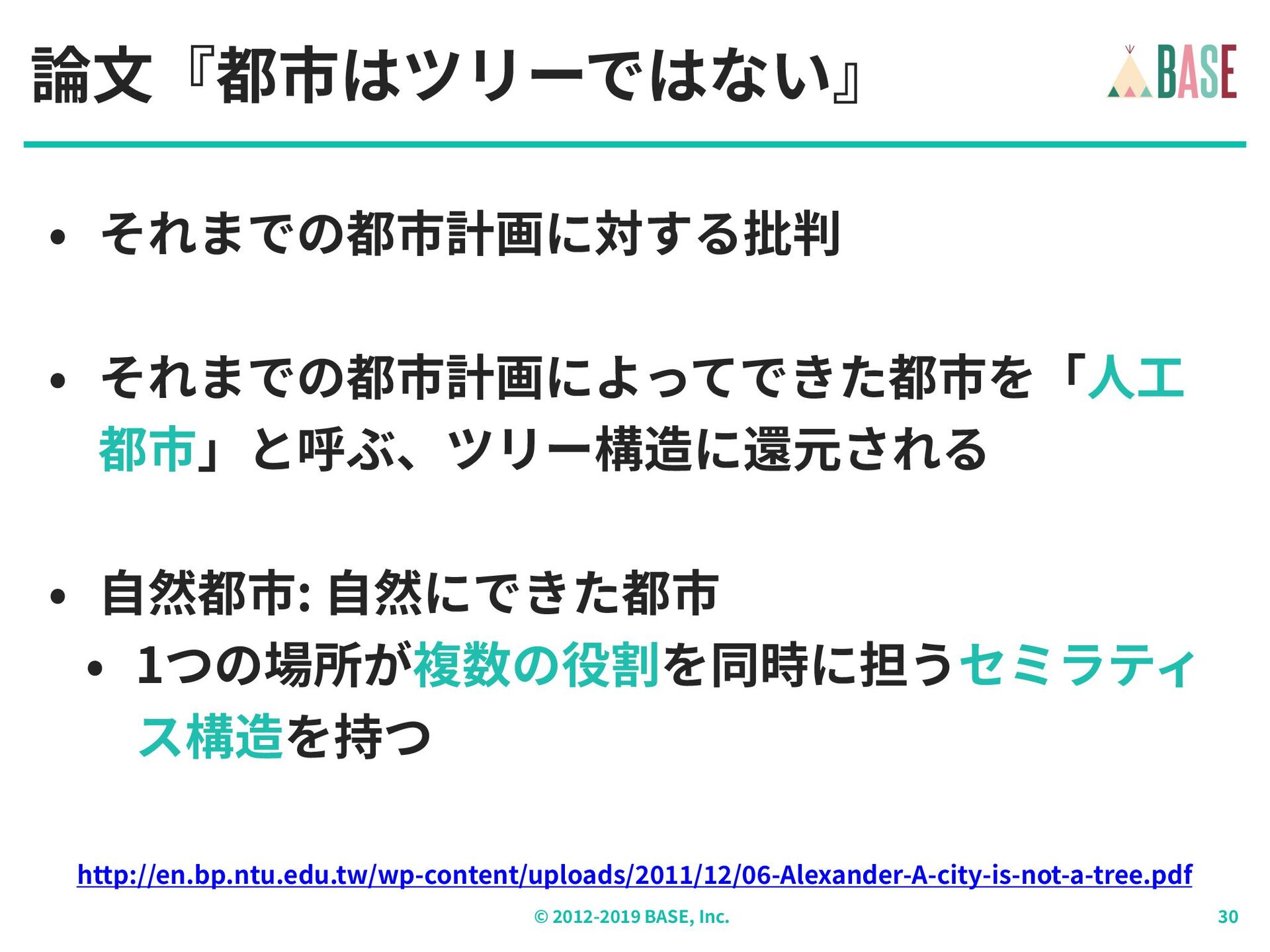

    論⽂『都市はツリーではない』
    • それまでの都市計画に対する批判
    • それまでの都市計画によってできた都市を「⼈⼯
    都市」と呼ぶ、ツリー構造に還元される
    • ⾃然都市: ⾃然にできた都市
    • 1つの場所が複数の役割を同時に担うセミラティ
    ス構造を持つ
    http://en.bp.ntu.edu.tw/wp-content/uploads/ / / -Alexander-A-city-is-not-a-tree.pdf


    View Slide

31. © - BASE, Inc.

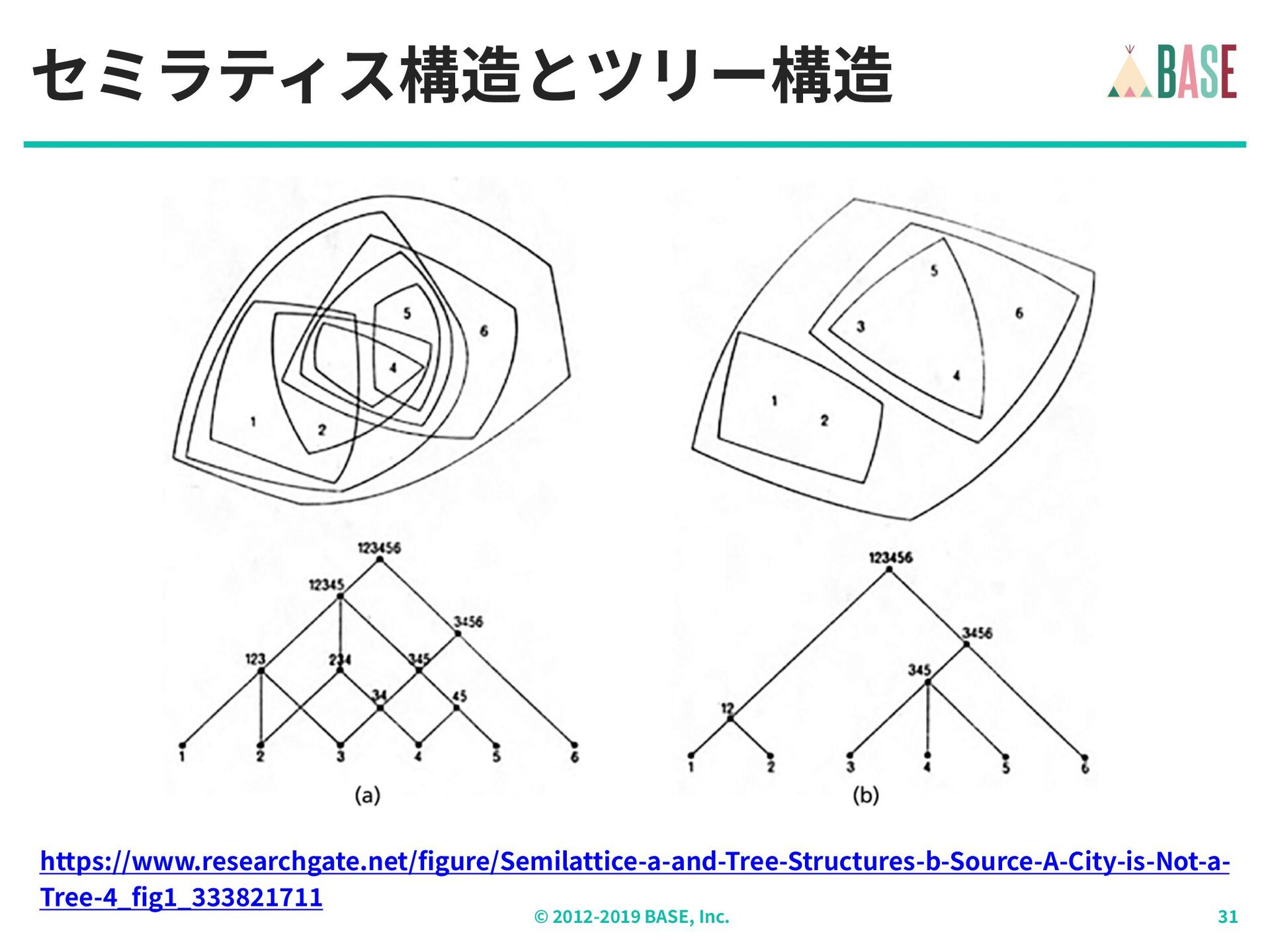

    セミラティス構造とツリー構造
    https://www.researchgate.net/figure/Semilattice-a-and-Tree-Structures-b-Source-A-City-is-Not-a-
    Tree- _fig _


    View Slide

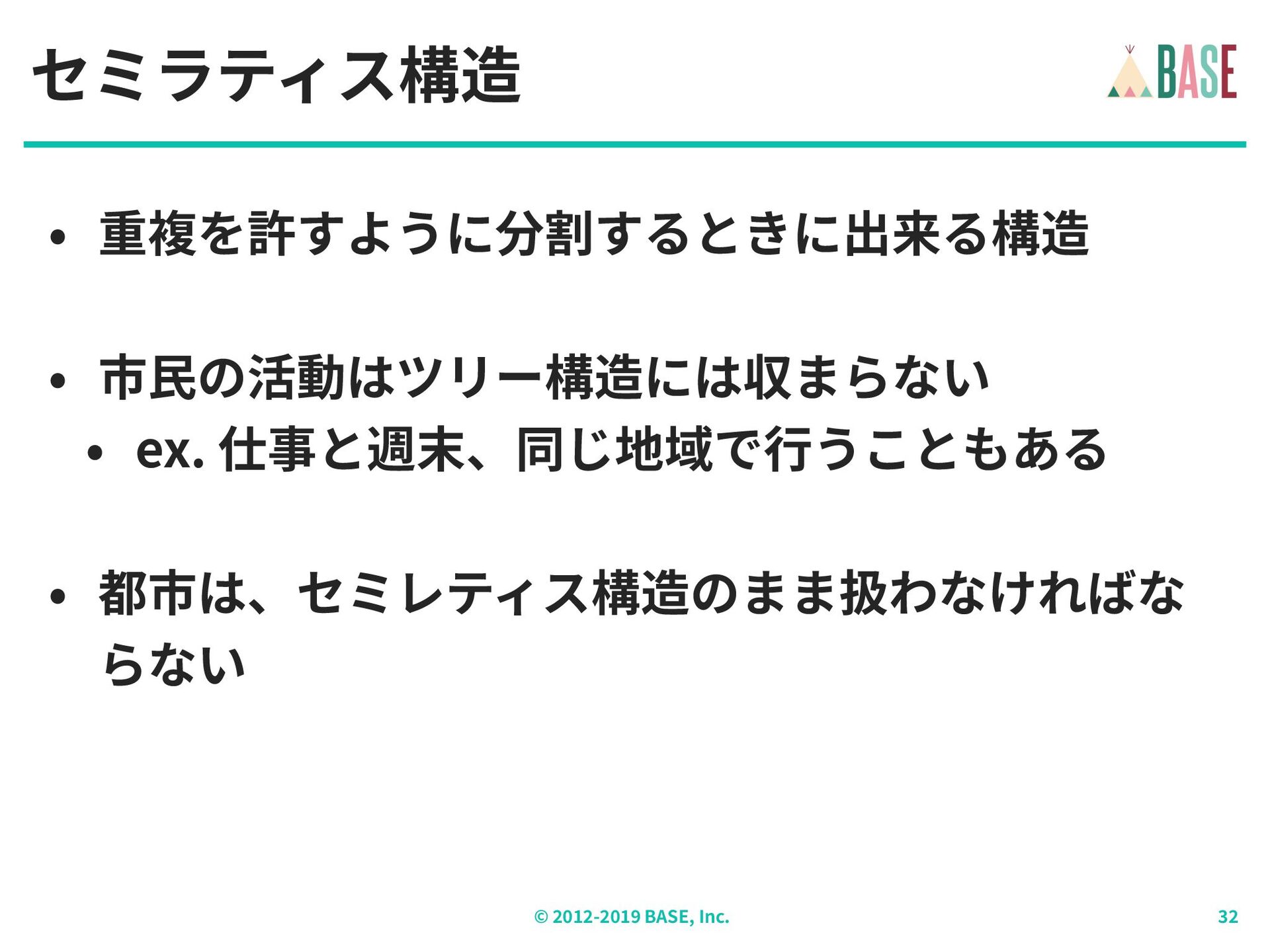

32. © - BASE, Inc.
    セミラティス構造
    • 重複を許すように分割するときに出来る構造
    • 市⺠の活動はツリー構造には収まらない
    • ex. 仕事と週末、同じ地域で⾏うこともある
    • 都市は、セミレティス構造のまま扱わなければな
    らない


    View Slide

33. © - BASE, Inc.
    1975年『オレゴン⼤学の実験』
    https://www.amazon.co.jp/dp/


    View Slide

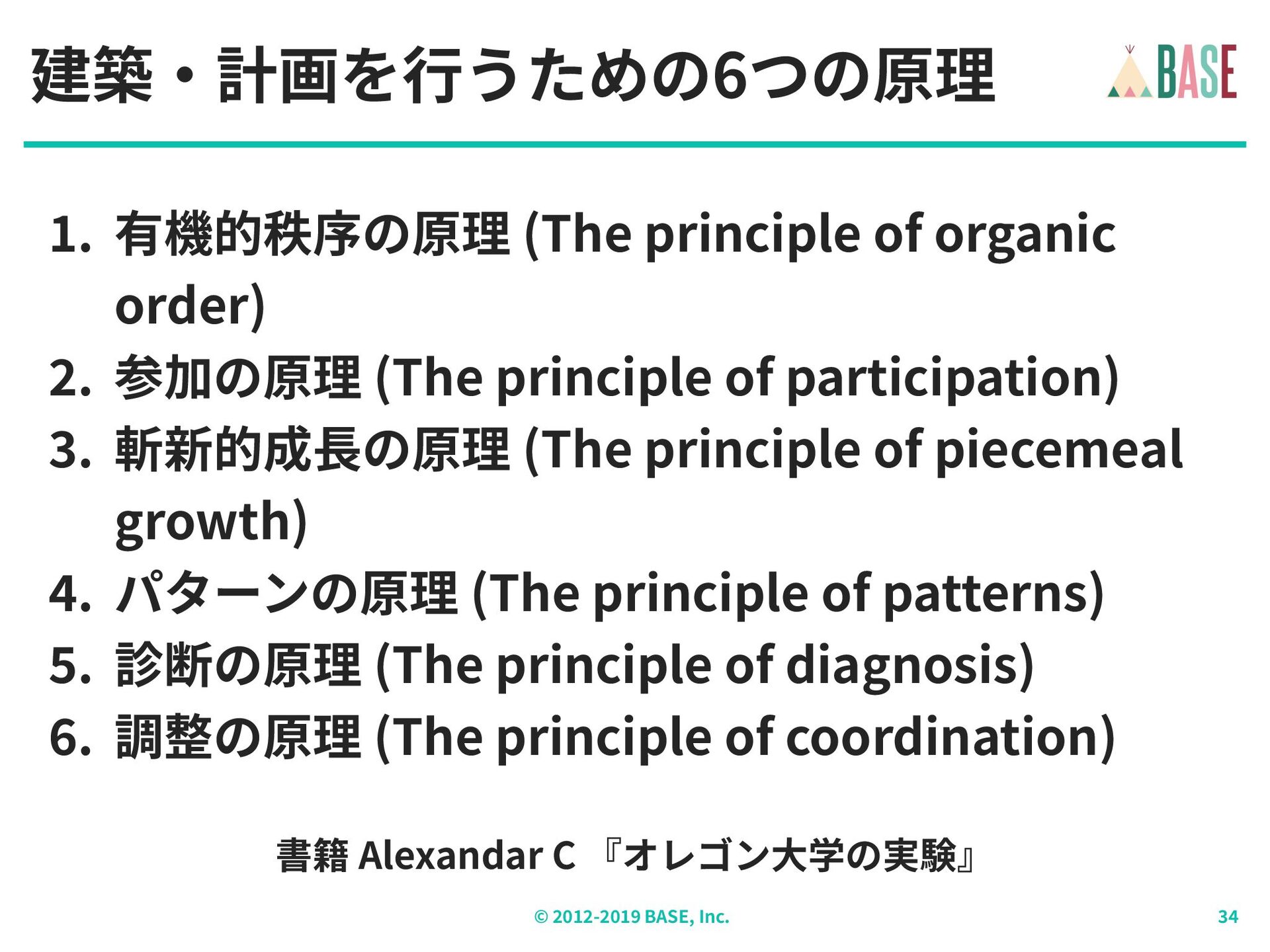

34. © - BASE, Inc.
    建築‧計画を⾏うための6つの原理
    . 有機的秩序の原理 (The principle of organic
    order)
    . 参加の原理 (The principle of participation)
    . 斬新的成⻑の原理 (The principle of piecemeal
    growth)
    . パターンの原理 (The principle of patterns)
    . 診断の原理 (The principle of diagnosis)
    . 調整の原理 (The principle of coordination)
    書籍 Alexandar C 『オレゴン⼤学の実験』


    View Slide

35. © - BASE, Inc.

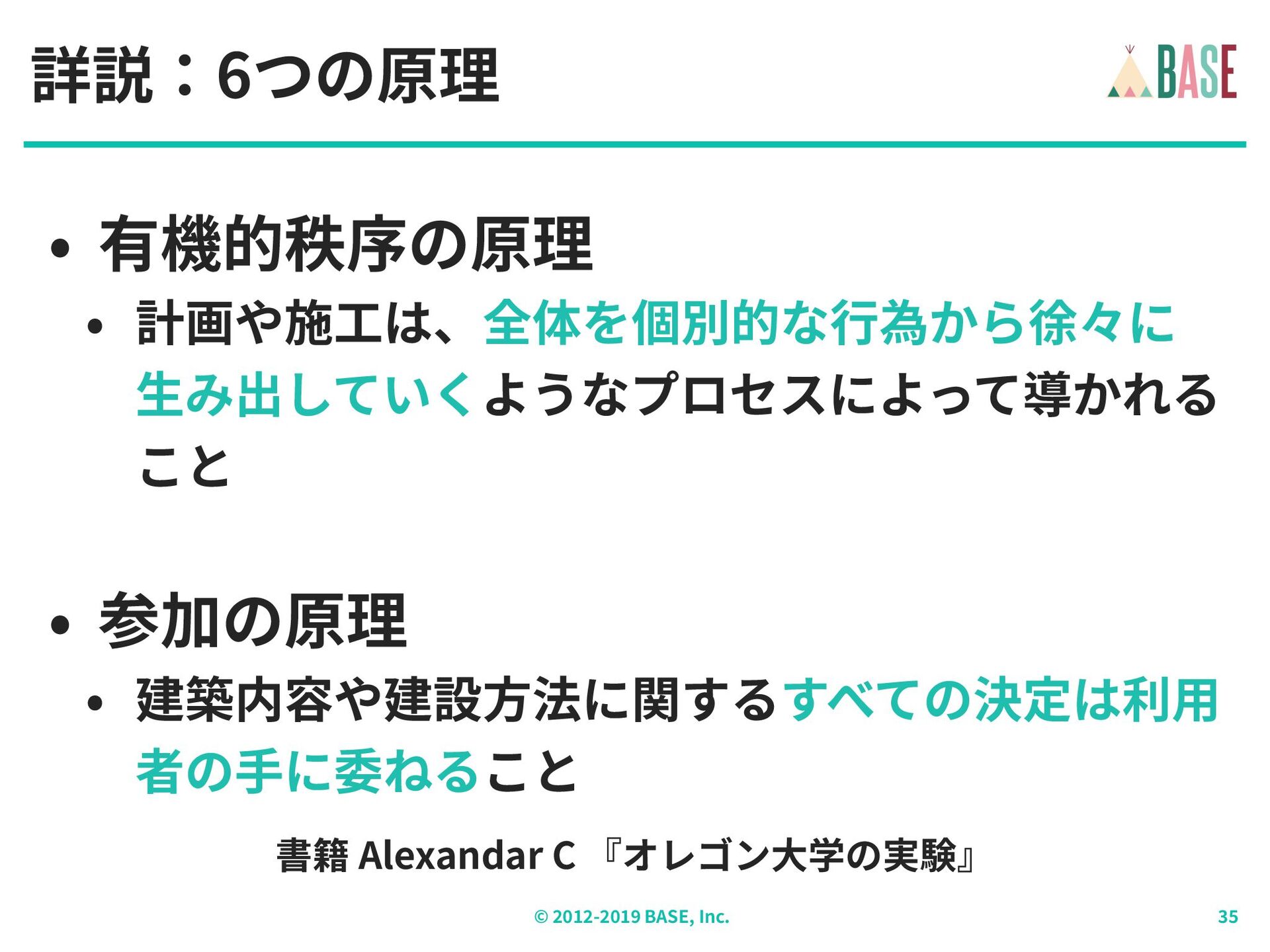

    詳説：6つの原理
    • 有機的秩序の原理
    • 計画や施⼯は、全体を個別的な⾏為から徐々に
    ⽣み出していくようなプロセスによって導かれる
    こと
    • 参加の原理
    • 建築内容や建設⽅法に関するすべての決定は利⽤
    者の⼿に委ねること
    書籍 Alexandar C 『オレゴン⼤学の実験』


    View Slide

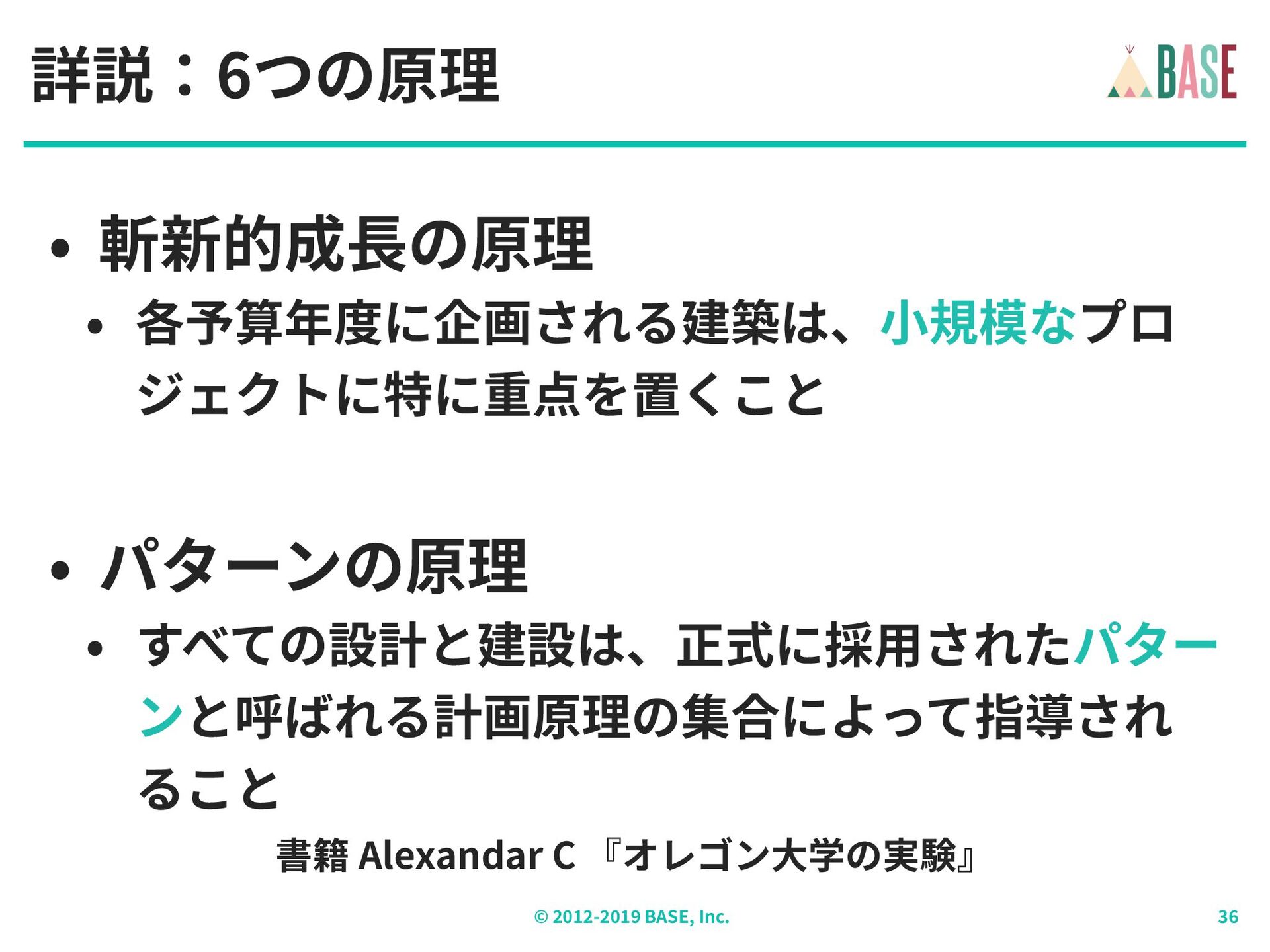

36. © - BASE, Inc.
    詳説：6つの原理
    • 斬新的成⻑の原理
    • 各予算年度に企画される建築は、⼩規模なプロ
    ジェクトに特に重点を置くこと
    • パターンの原理
    • すべての設計と建設は、正式に採⽤されたパター
    ンと呼ばれる計画原理の集合によって指導され
    ること
    書籍 Alexandar C 『オレゴン⼤学の実験』


    View Slide

37. © - BASE, Inc.

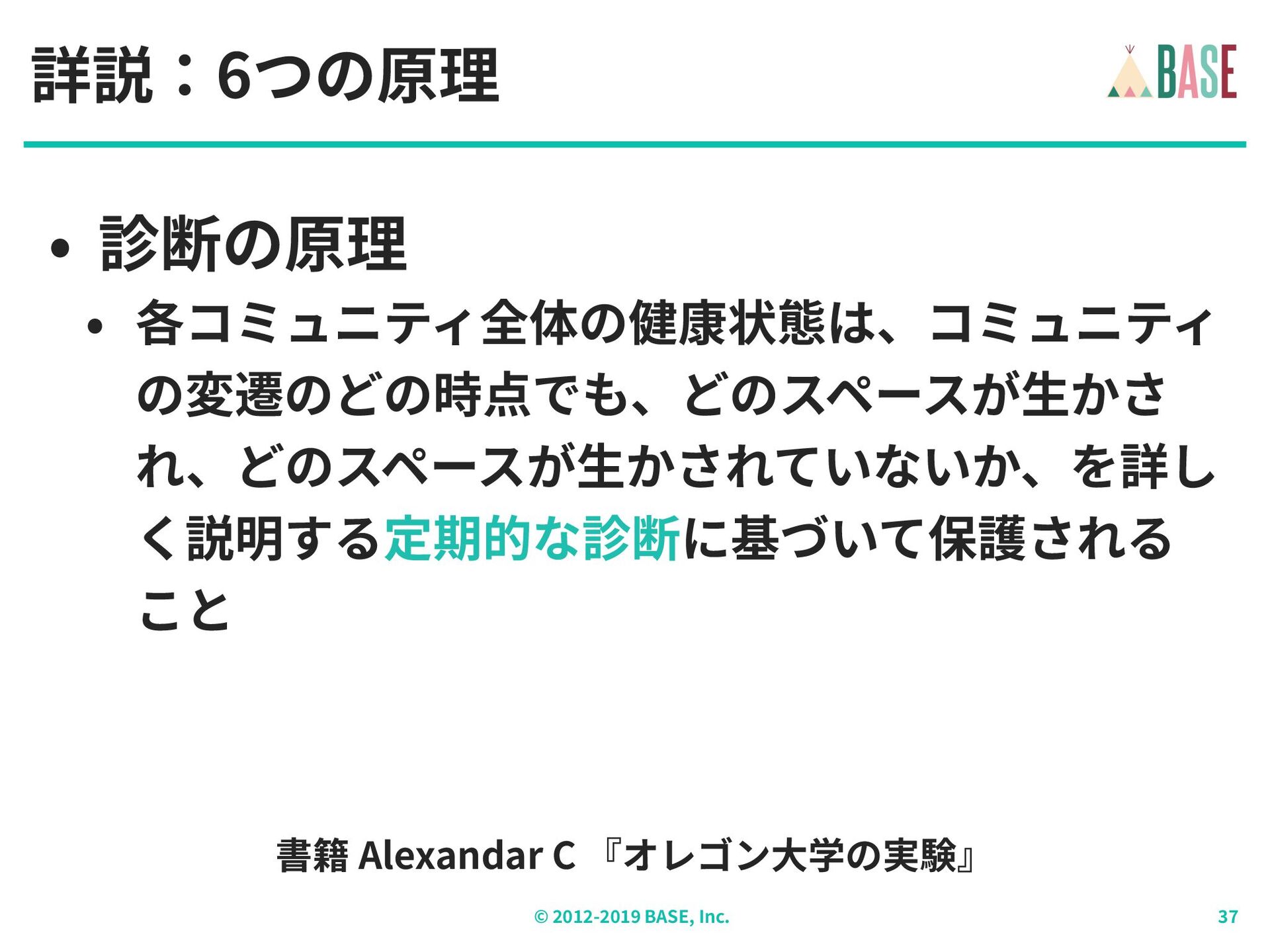

    詳説：6つの原理
    • 診断の原理
    • 各コミュニティ全体の健康状態は、コミュニティ
    の変遷のどの時点でも、どのスペースが⽣かさ
    れ、どのスペースが⽣かされていないか、を詳し
    く説明する定期的な診断に基づいて保護される
    こと
    書籍 Alexandar C 『オレゴン⼤学の実験』


    View Slide

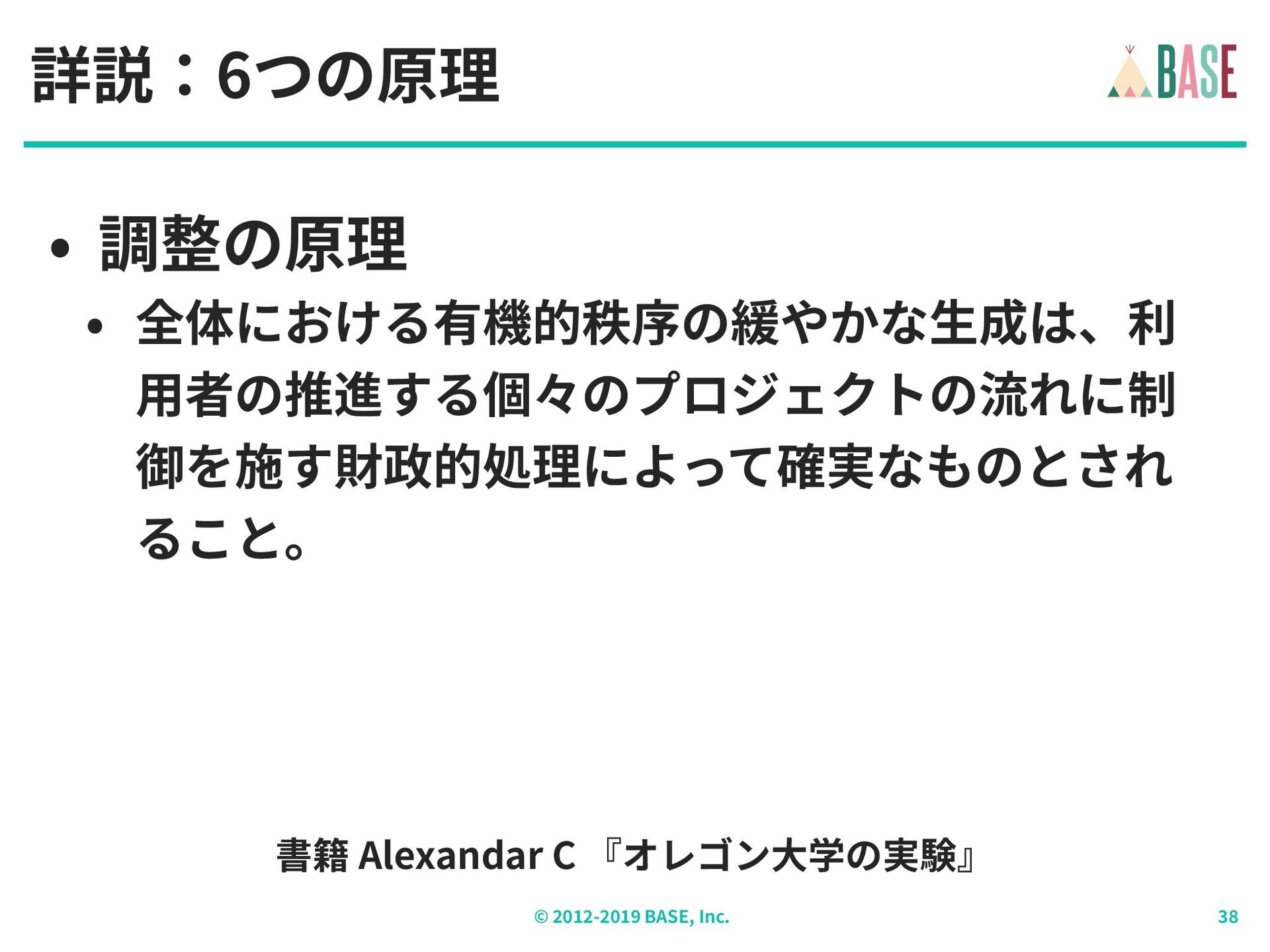

38. © - BASE, Inc.
    詳説：6つの原理
    • 調整の原理
    • 全体における有機的秩序の緩やかな⽣成は、利
    ⽤者の推進する個々のプロジェクトの流れに制
    御を施す財政的処理によって確実なものとされ
    ること。
    書籍 Alexandar C 『オレゴン⼤学の実験』


    View Slide

39. © - BASE, Inc.
    1977年『パタン‧ランゲージ』
    https://www.amazon.co.jp/dp/


    View Slide

40. © - BASE, Inc.

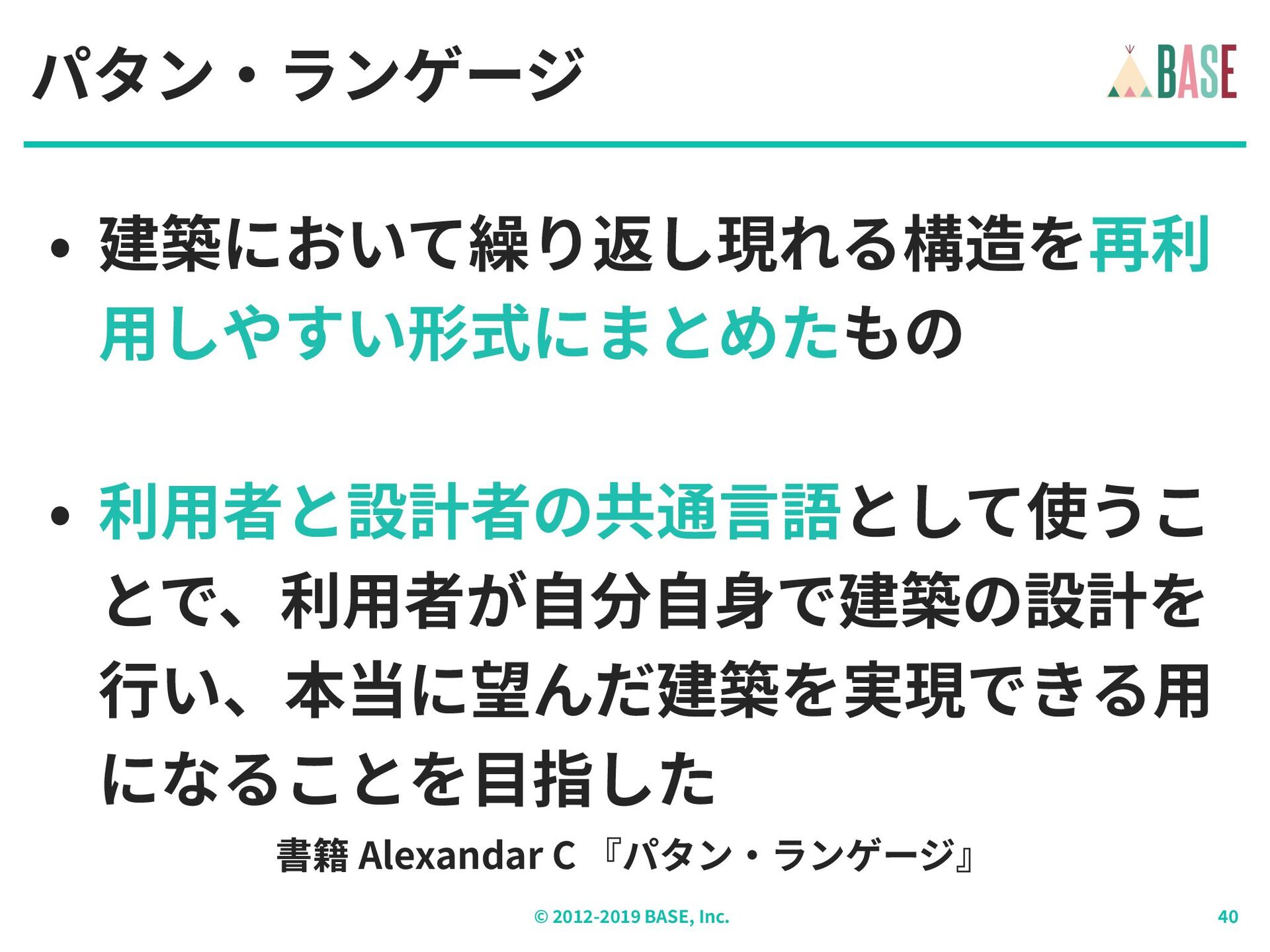

    パタン‧ランゲージ
    • 建築において繰り返し現れる構造を再利
    ⽤しやすい形式にまとめたもの
    • 利⽤者と設計者の共通⾔語として使うこ
    とで、利⽤者が⾃分⾃⾝で建築の設計を
    ⾏い、本当に望んだ建築を実現できる⽤
    になることを⽬指した
    書籍 Alexandar C 『パタン‧ランゲージ』


    View Slide

41. © - BASE, Inc.

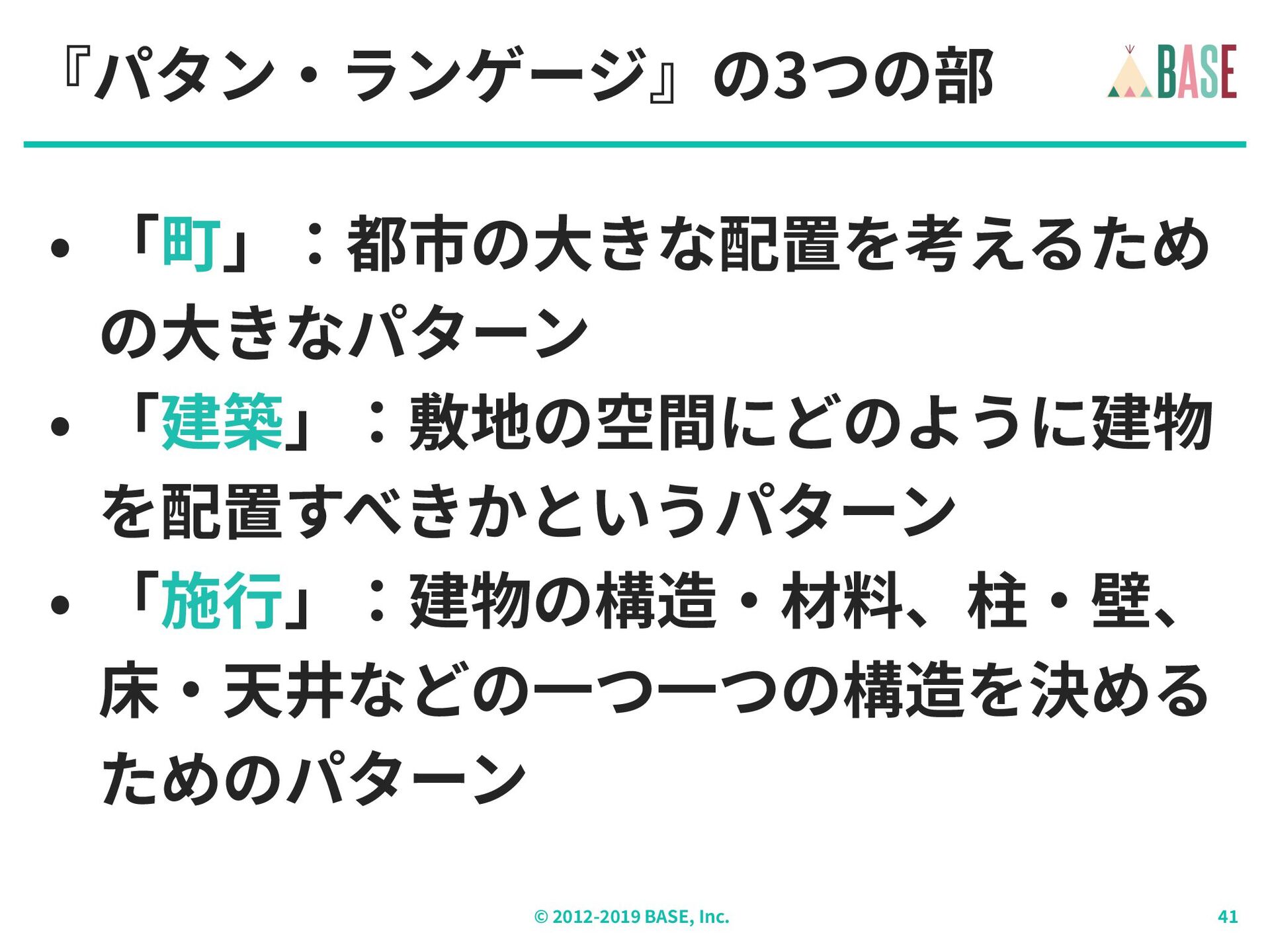

    『パタン‧ランゲージ』の3つの部
    • 「町」：都市の⼤きな配置を考えるため
    の⼤きなパターン
    • 「建築」：敷地の空間にどのように建物
    を配置すべきかというパターン
    • 「施⾏」：建物の構造‧材料、柱‧壁、
    床‧天井などの⼀つ⼀つの構造を決める
    ためのパターン


    View Slide

42. © - BASE, Inc.

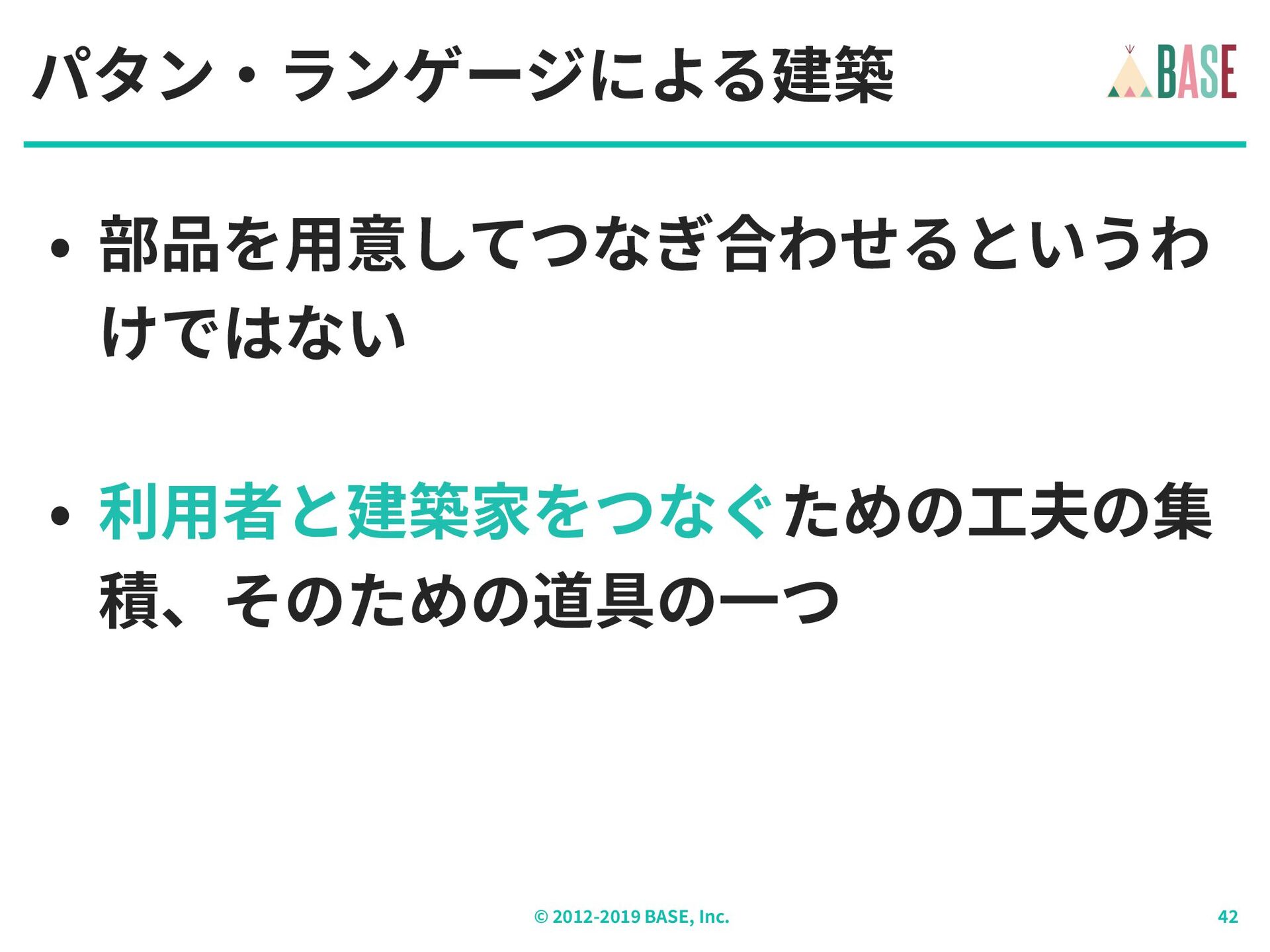

    パタン‧ランゲージによる建築
    • 部品を⽤意してつなぎ合わせるというわ
    けではない
    • 利⽤者と建築家をつなぐための⼯夫の集
    積、そのための道具の⼀つ


    View Slide

43. © - BASE, Inc.
    1979年『時を超えた建設の道』
    https://www.amazon.co.jp/dp/


    View Slide

44. © - BASE, Inc.

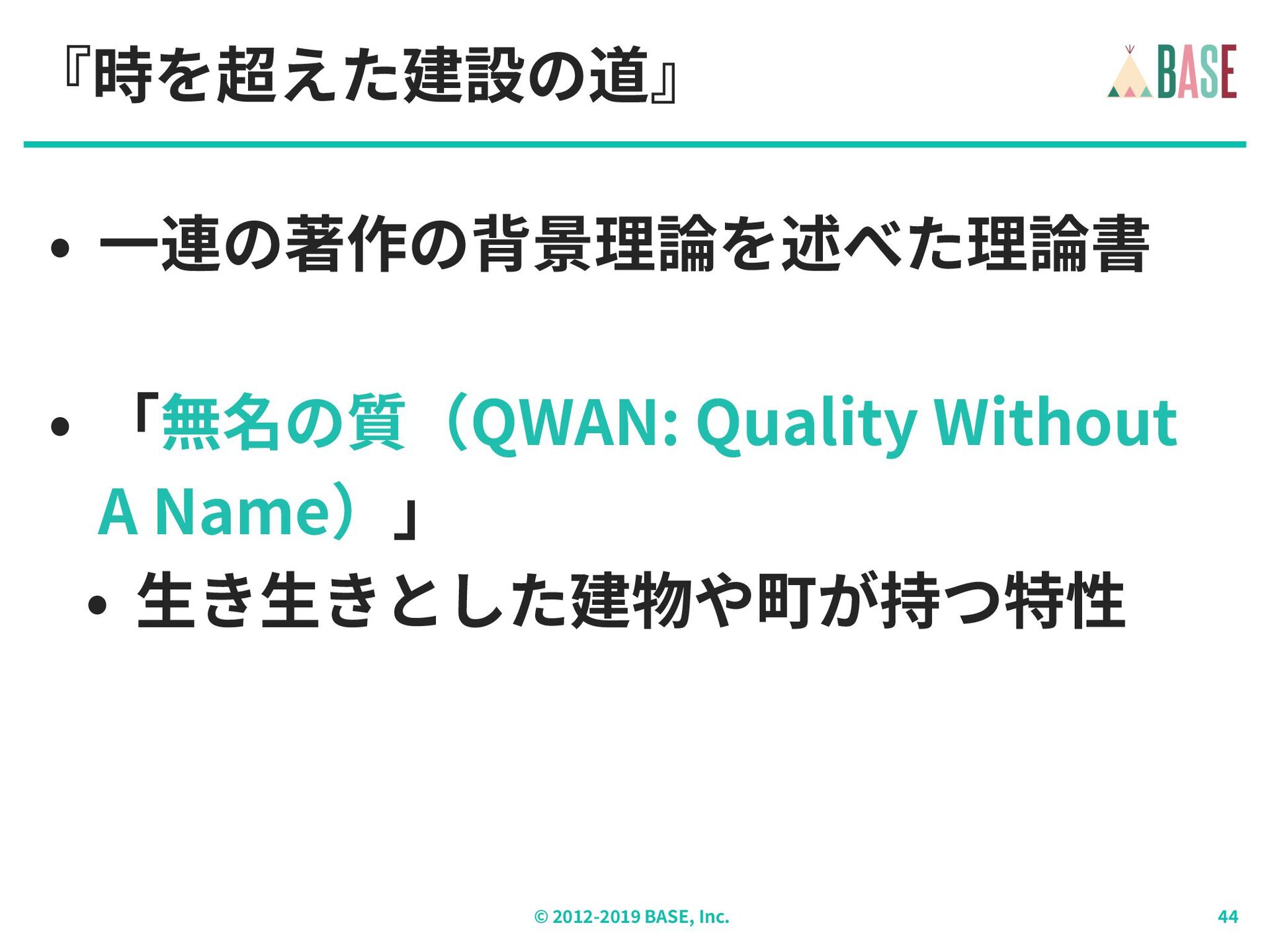

    『時を超えた建設の道』
    • ⼀連の著作の背景理論を述べた理論書
    • 「無名の質（QWAN: Quality Without
    A Name）」
    • ⽣き⽣きとした建物や町が持つ特性


    View Slide

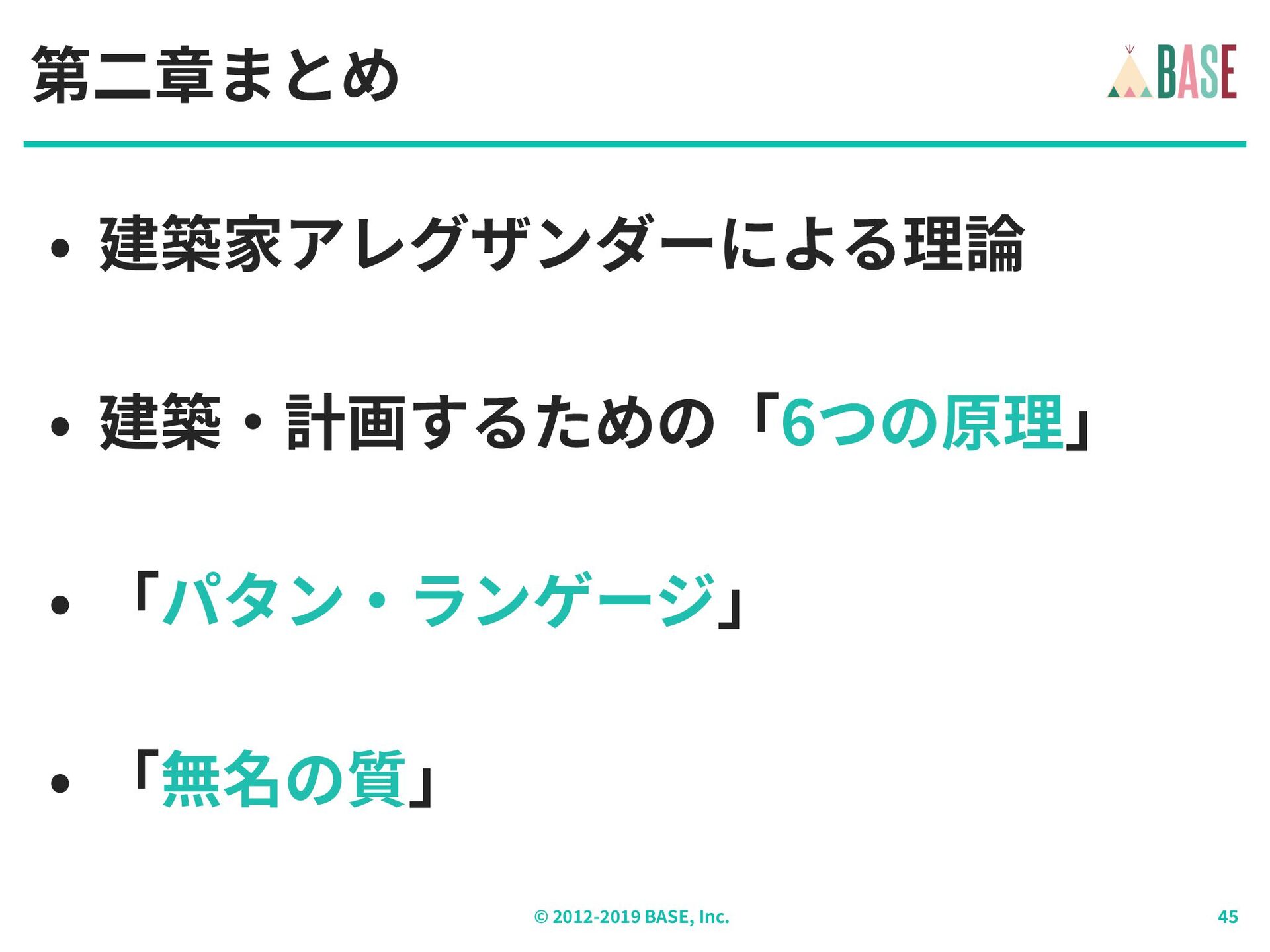

45. © - BASE, Inc.
    第⼆章まとめ
    • 建築家アレグザンダーによる理論
    • 建築‧計画するための「6つの原理」
    • 「パタン‧ランゲージ」
    • 「無名の質」


    View Slide

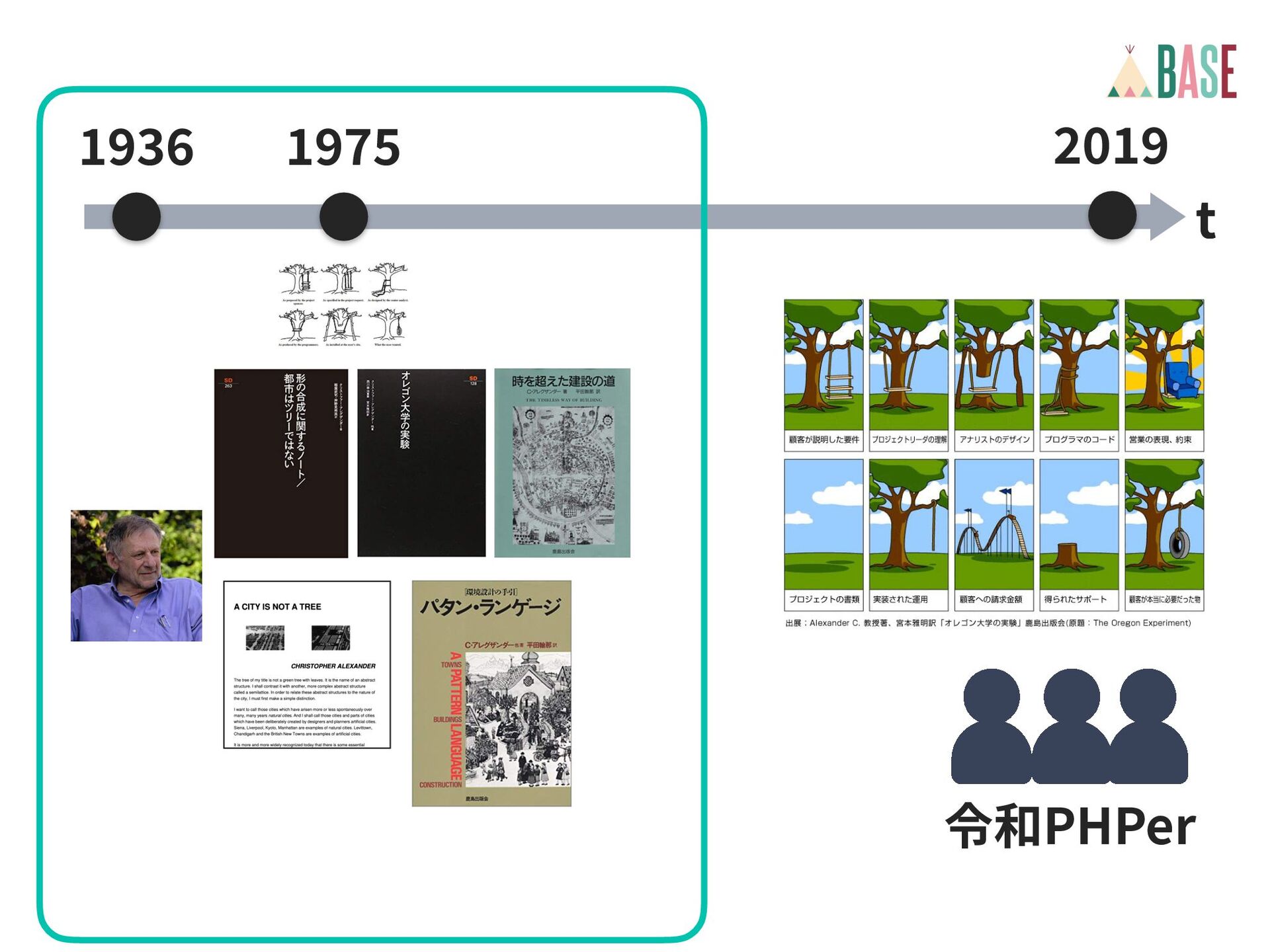

46. t
    t
    令和PHPer


    View Slide

47. © - BASE, Inc.

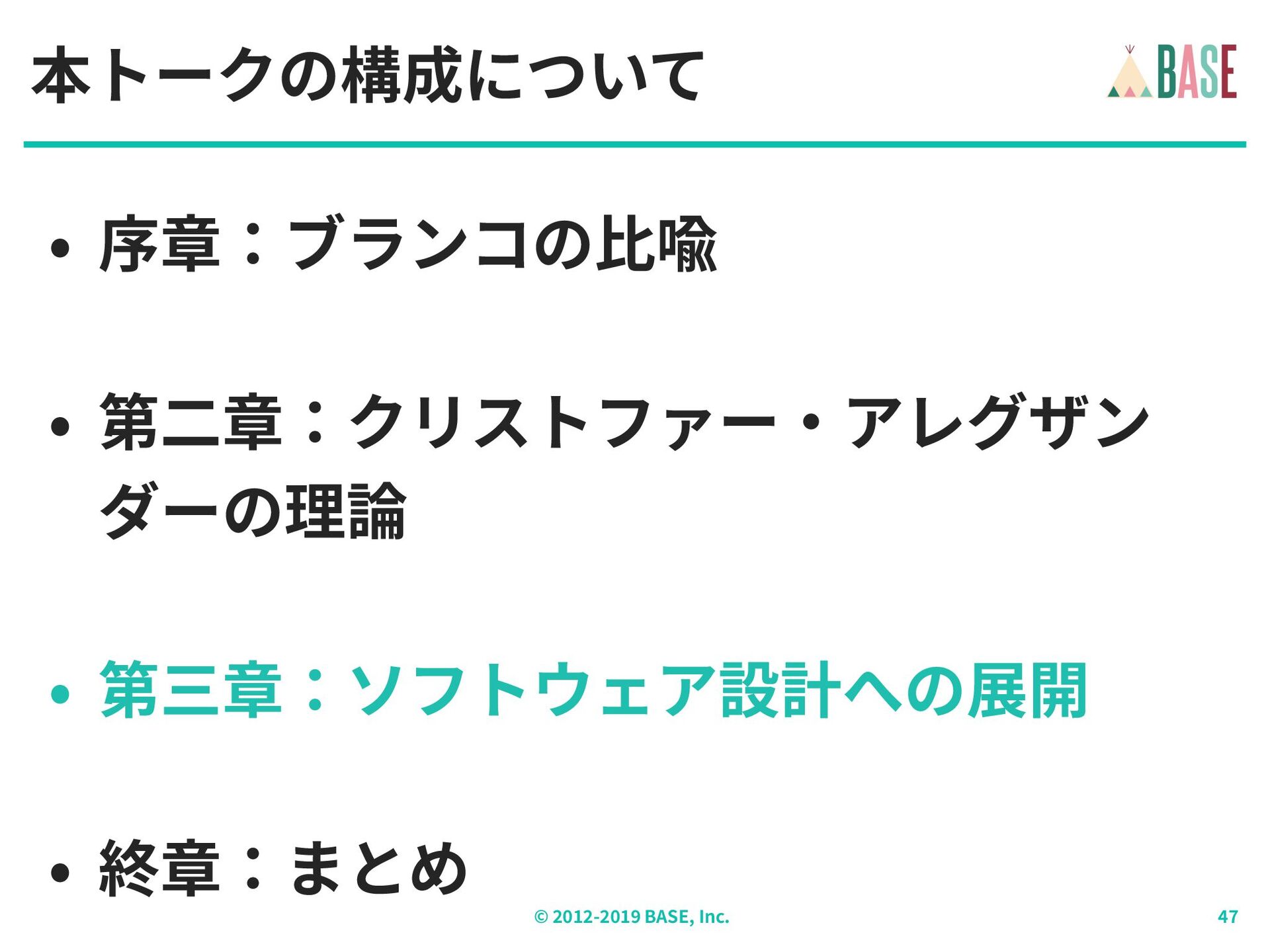

    本トークの構成について
    • 序章：ブランコの⽐喩
    • 第⼆章：クリストファー‧アレグザン
    ダーの理論
    • 第三章：ソフトウェア設計への展開
    • 終章：まとめ


    View Slide

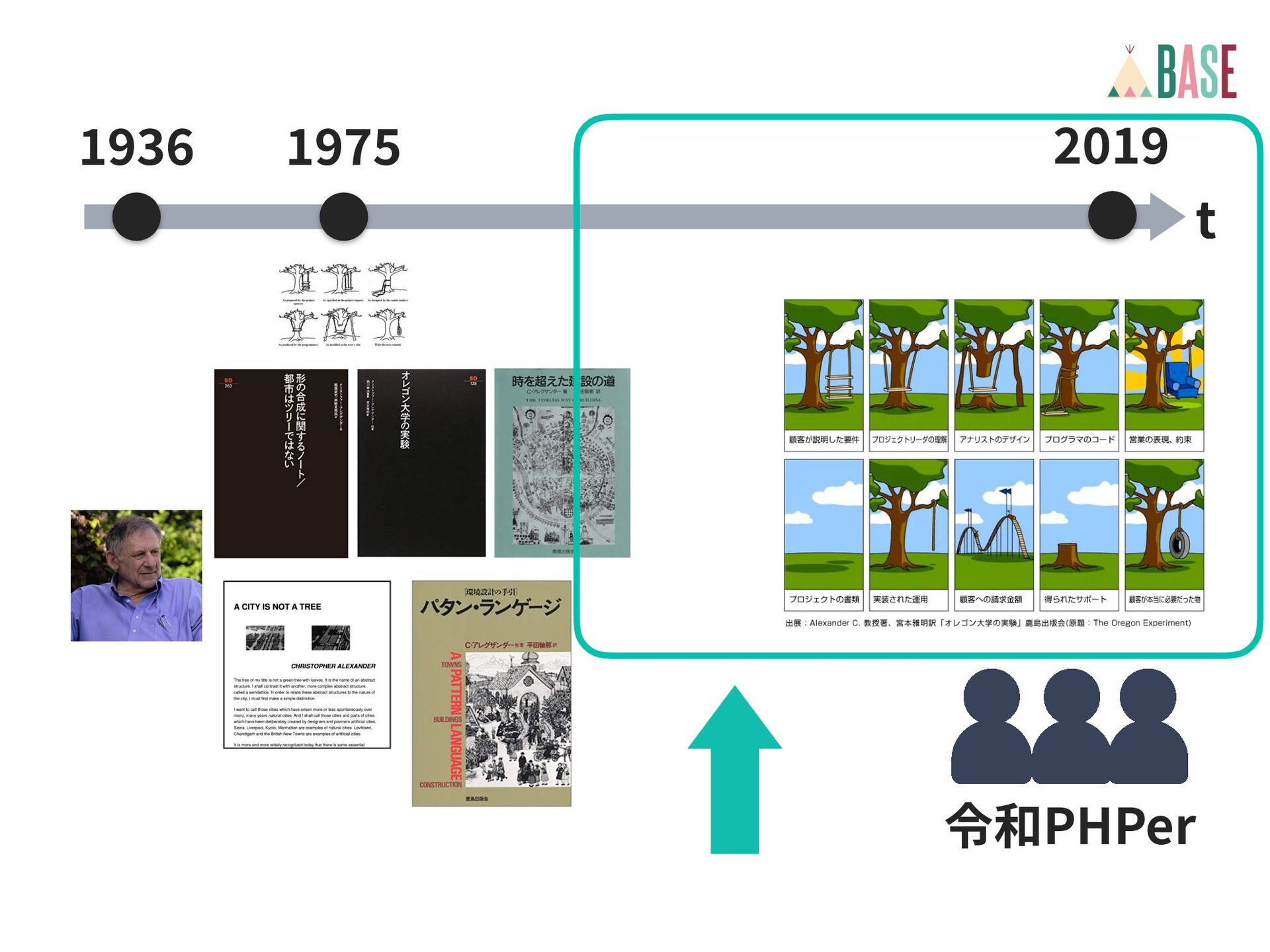

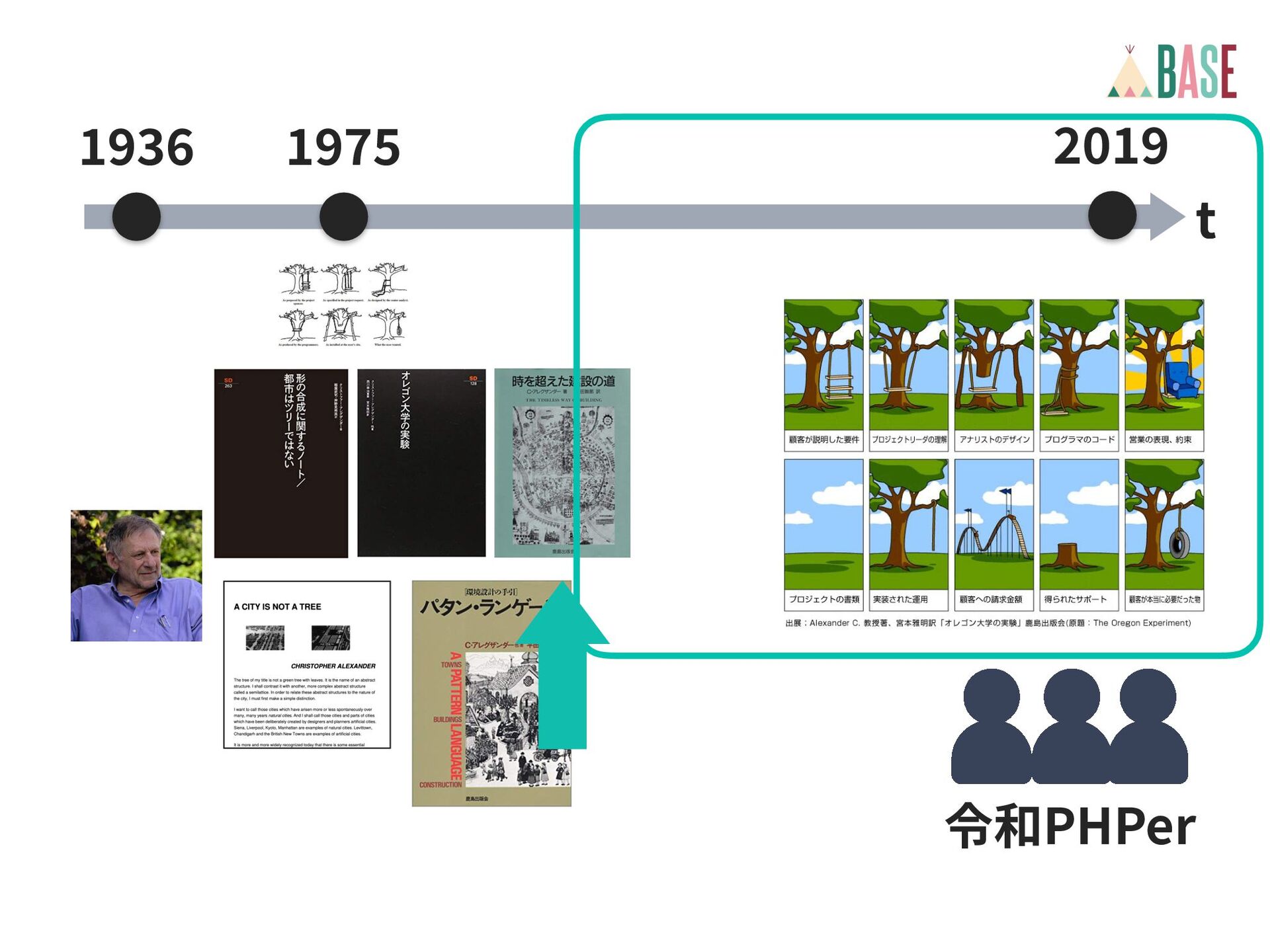

48. t
    t
    令和PHPer


    View Slide

49. © - BASE, Inc.

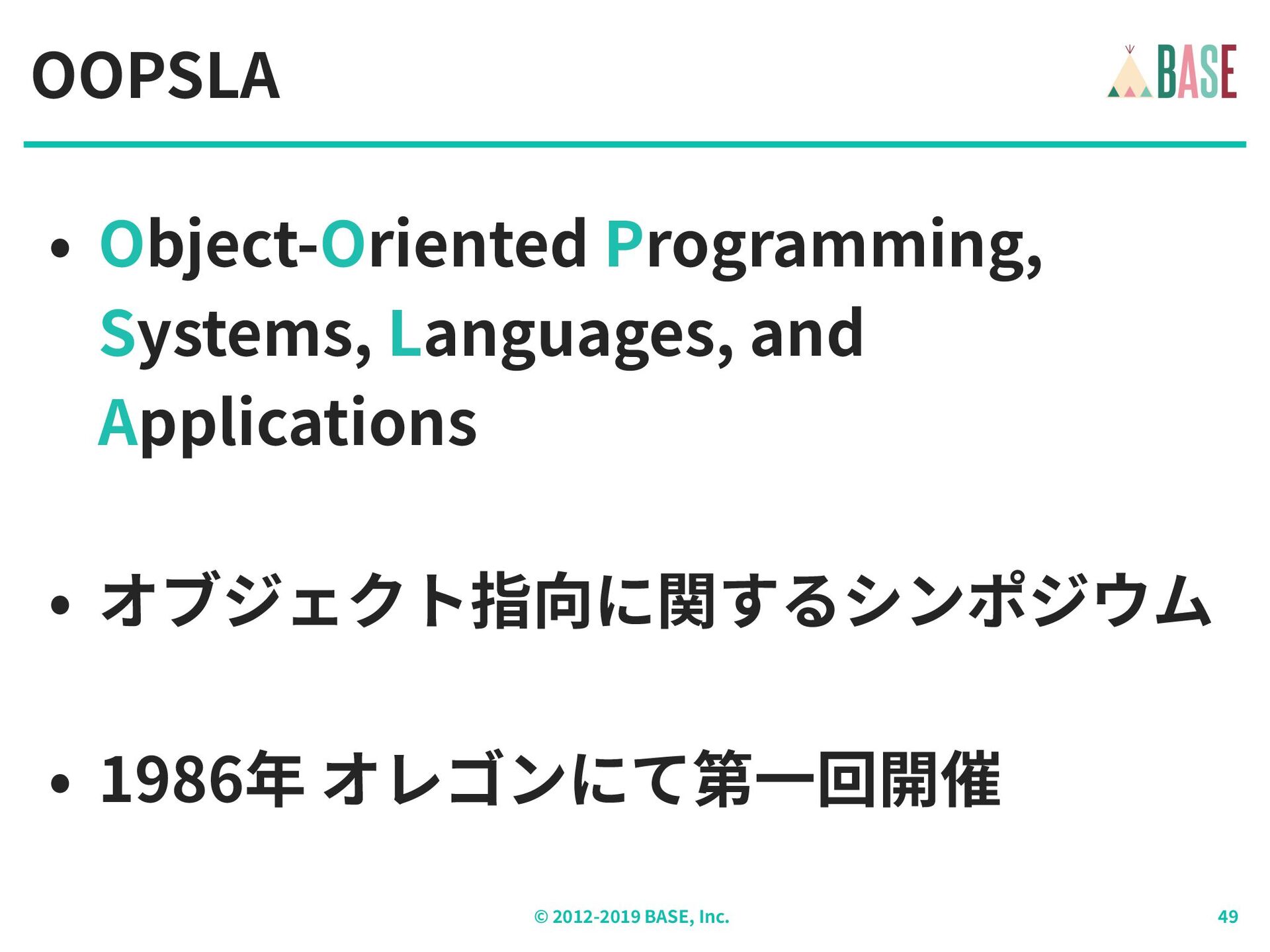

    OOPSLA
    • Object-Oriented Programming,
    Systems, Languages, and
    Applications
    • オブジェクト指向に関するシンポジウム
    • 1986年 オレゴンにて第⼀回開催


    View Slide

50. © - BASE, Inc.
    アレグザンダー⽒の理論の適⽤の初め
    https://en.wikipedia.org/wiki/Ward_Cunningham https://en.wikipedia.org/wiki/Kent_Beck
    Ward Cunningham Kent Beck


    View Slide

51. t
    t
    令和PHPer


    View Slide

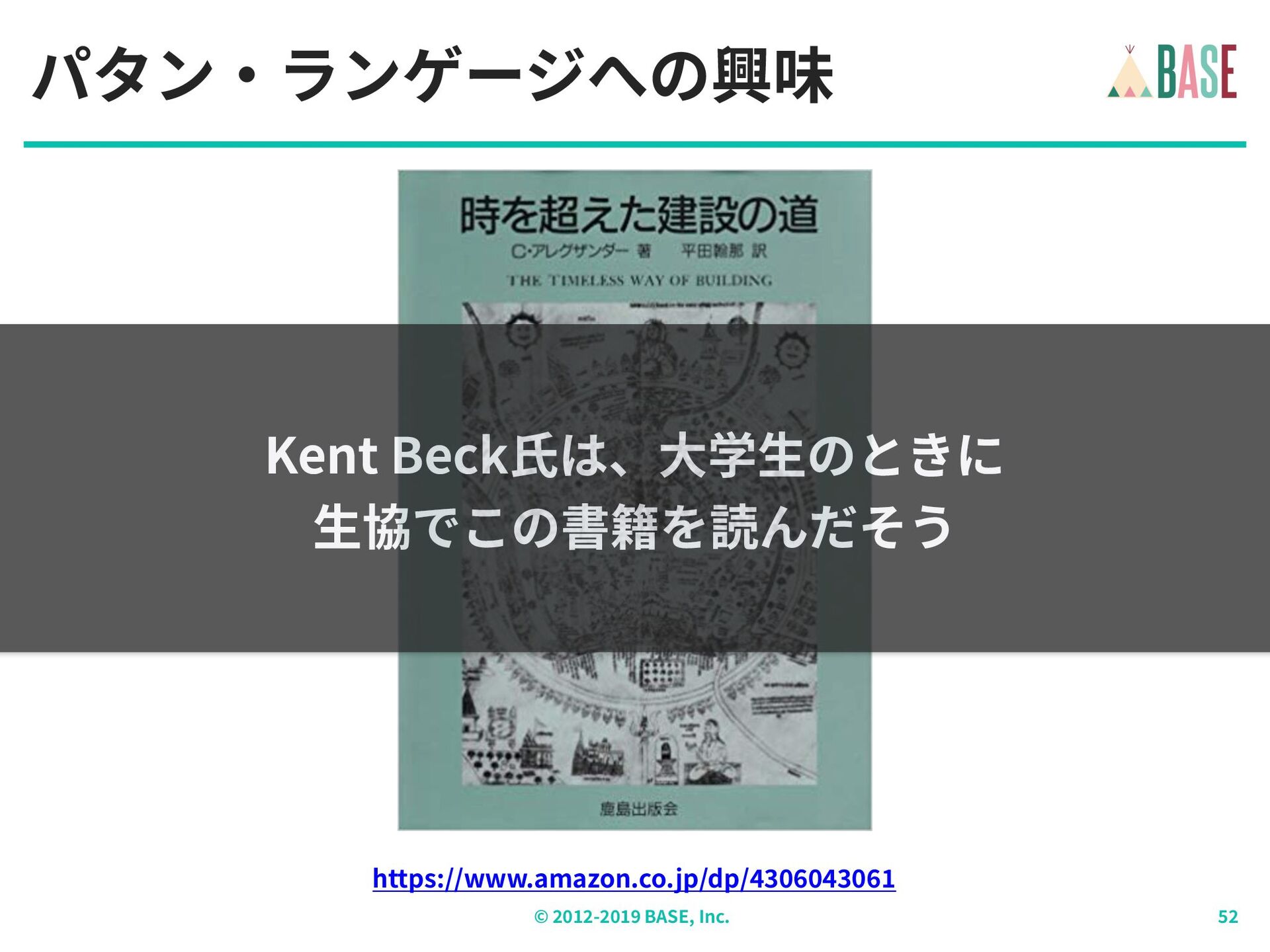

52. © - BASE, Inc.
    パタン‧ランゲージへの興味
    https://www.amazon.co.jp/dp/
    Kent Beck⽒は、⼤学⽣のときに
    ⽣協でこの書籍を読んだそう


    View Slide

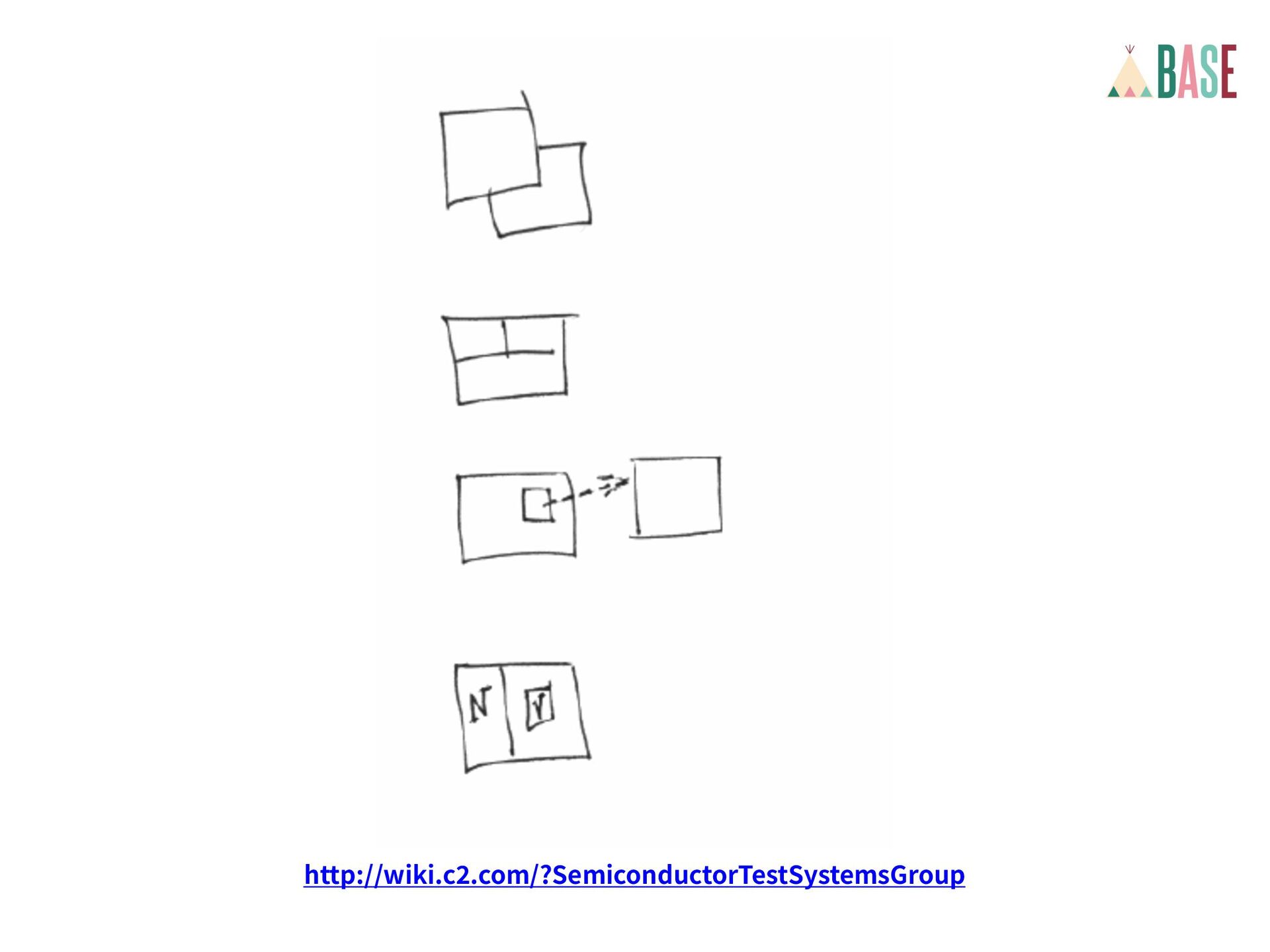

53. http://wiki.c .com/?SemiconductorTestSystemsGroup


    View Slide

54. © - BASE, Inc.

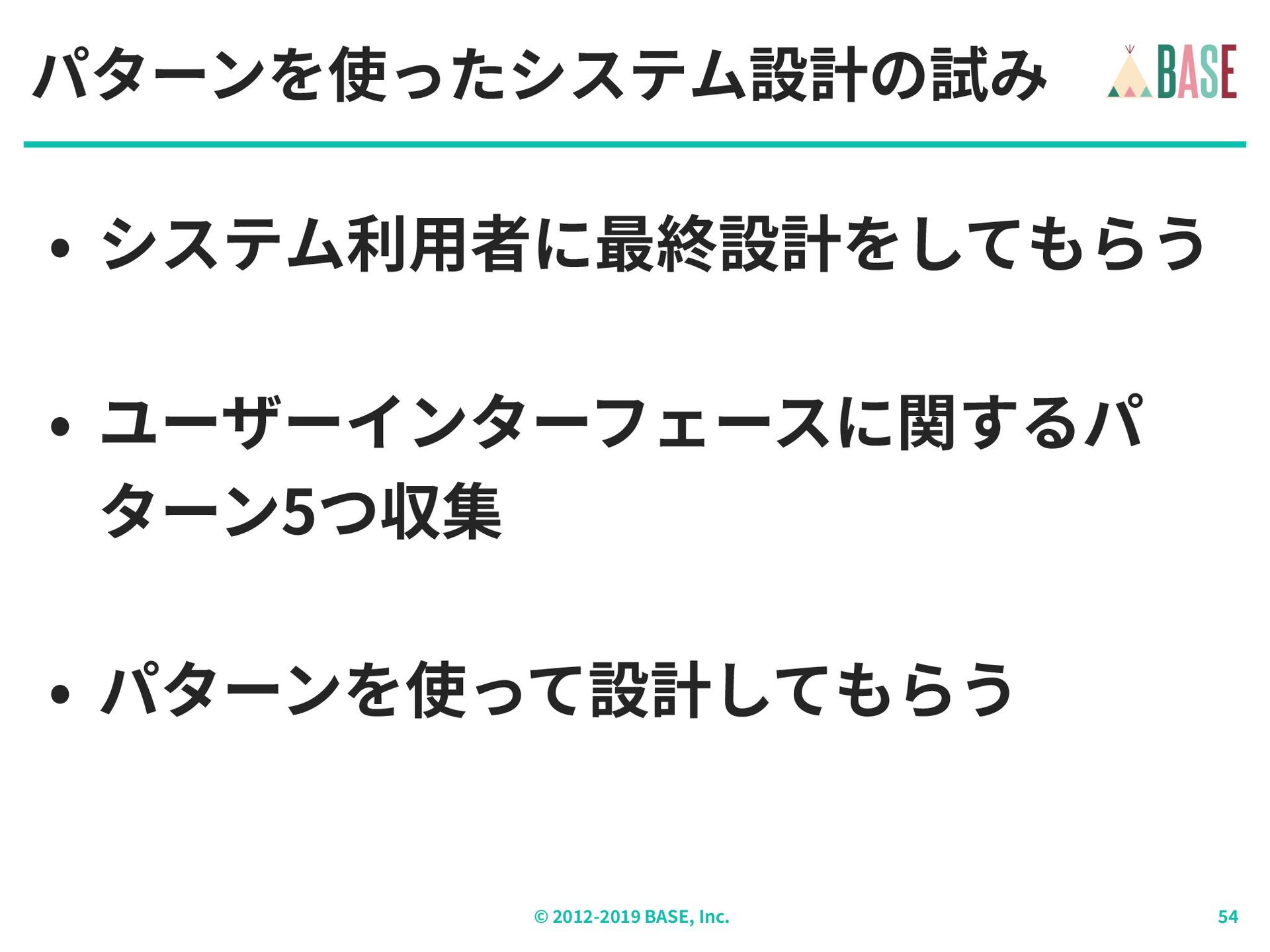

    パターンを使ったシステム設計の試み
    • システム利⽤者に最終設計をしてもらう
    • ユーザーインターフェースに関するパ
    ターン5つ収集
    • パターンを使って設計してもらう


    View Slide

55. © - BASE, Inc.

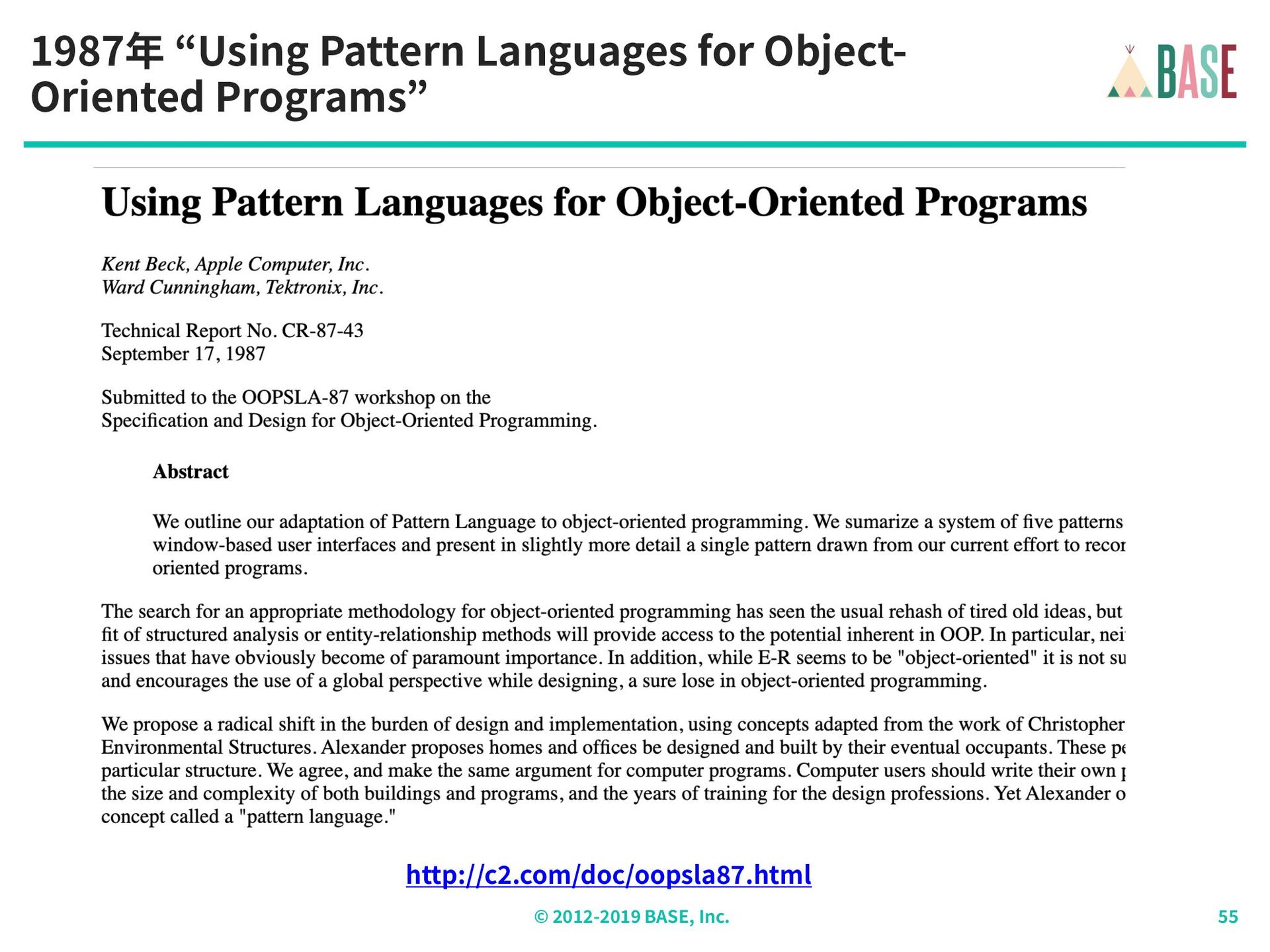

    1987年 “Using Pattern Languages for Object-
    Oriented Programs”
    http://c .com/doc/oopsla .html


    View Slide

56. © - BASE, Inc.

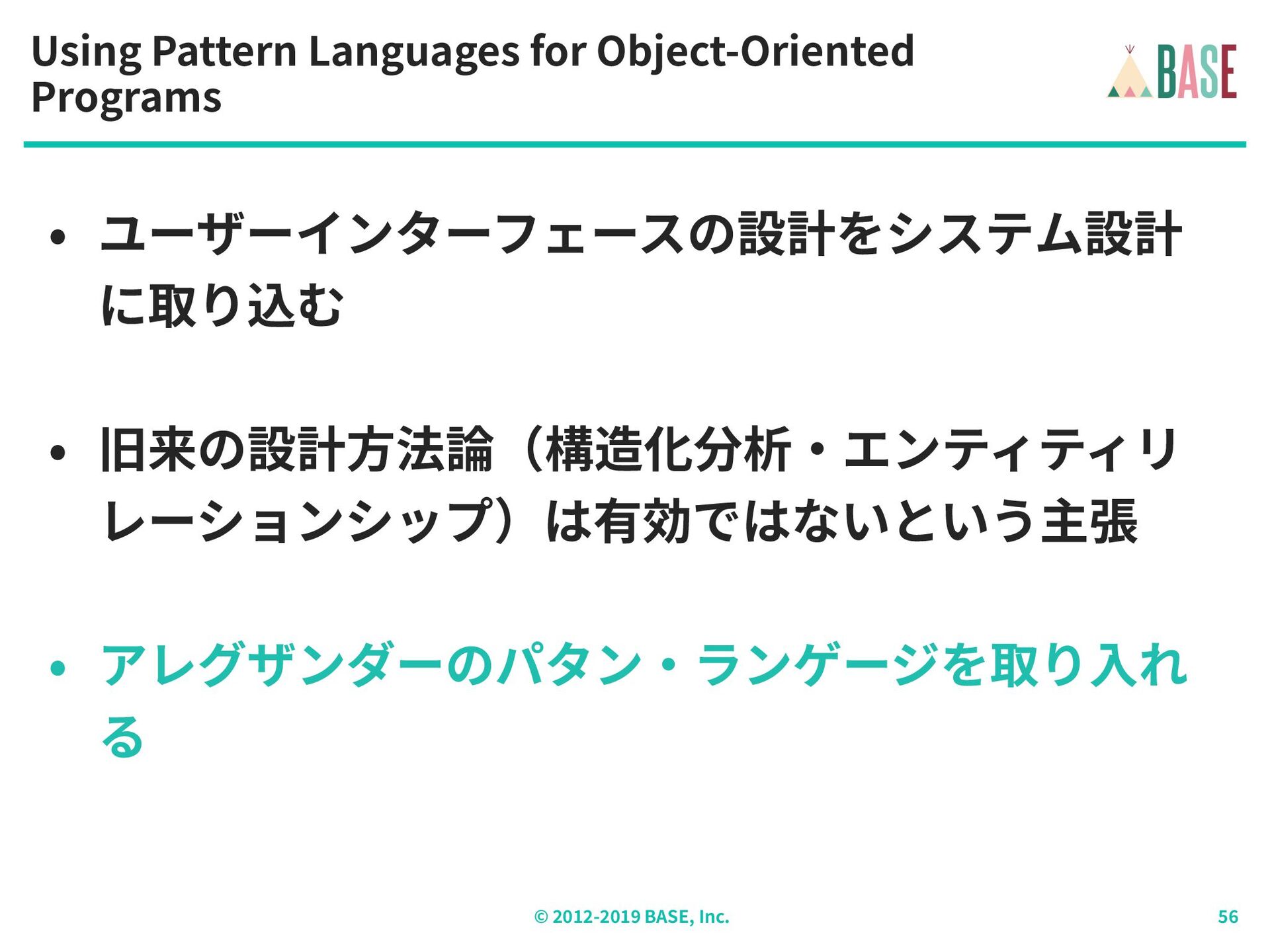

    Using Pattern Languages for Object-Oriented
    Programs
    • ユーザーインターフェースの設計をシステム設計
    に取り込む
    • 旧来の設計⽅法論（構造化分析‧エンティティリ
    レーションシップ）は有効ではないという主張
    • アレグザンダーのパタン‧ランゲージを取り⼊れ
    る


    View Slide

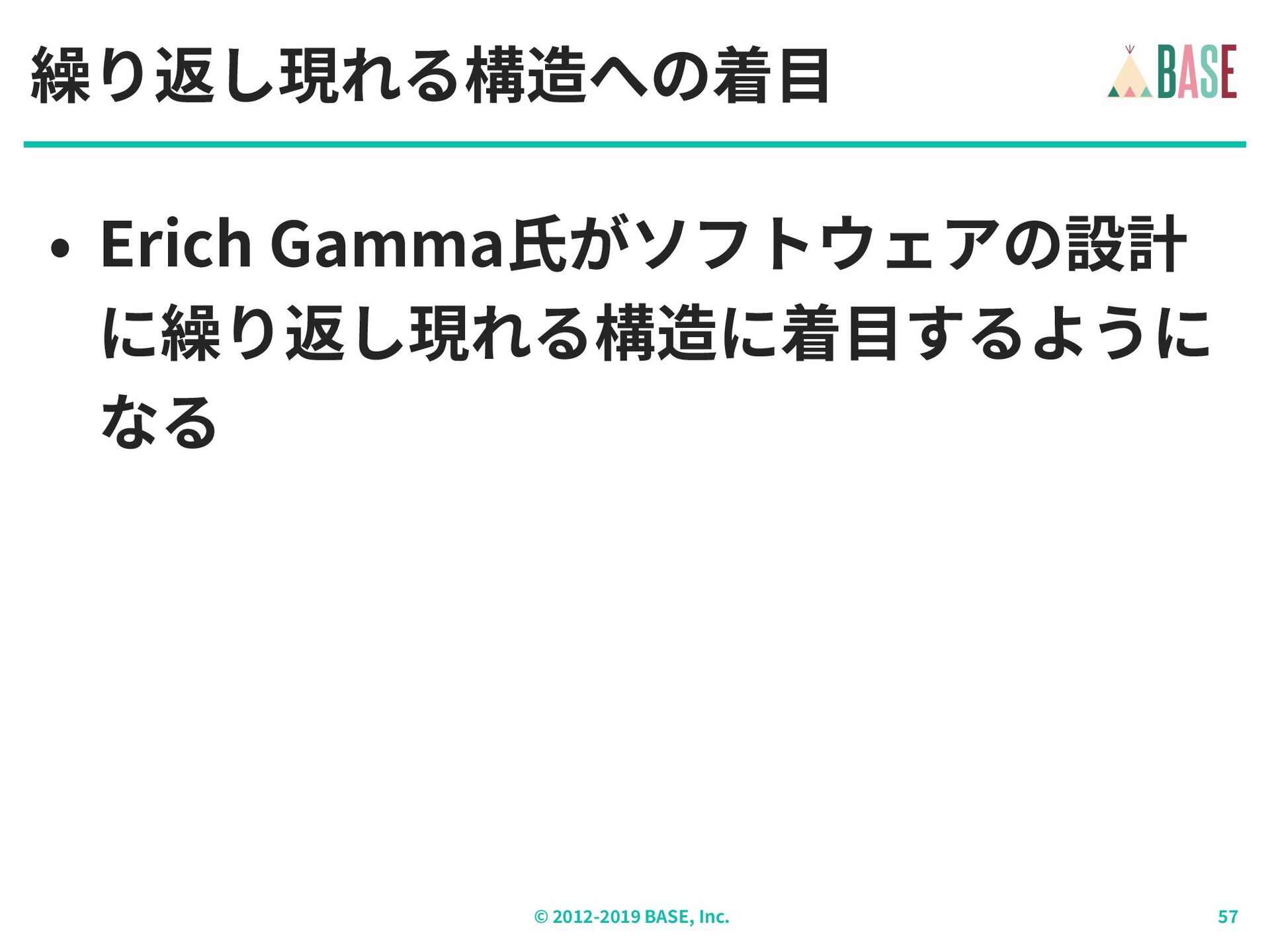

57. © - BASE, Inc.
    • Erich Gamma⽒がソフトウェアの設計
    に繰り返し現れる構造に着⽬するように
    なる
    繰り返し現れる構造への着⽬


    View Slide

58. © - BASE, Inc.

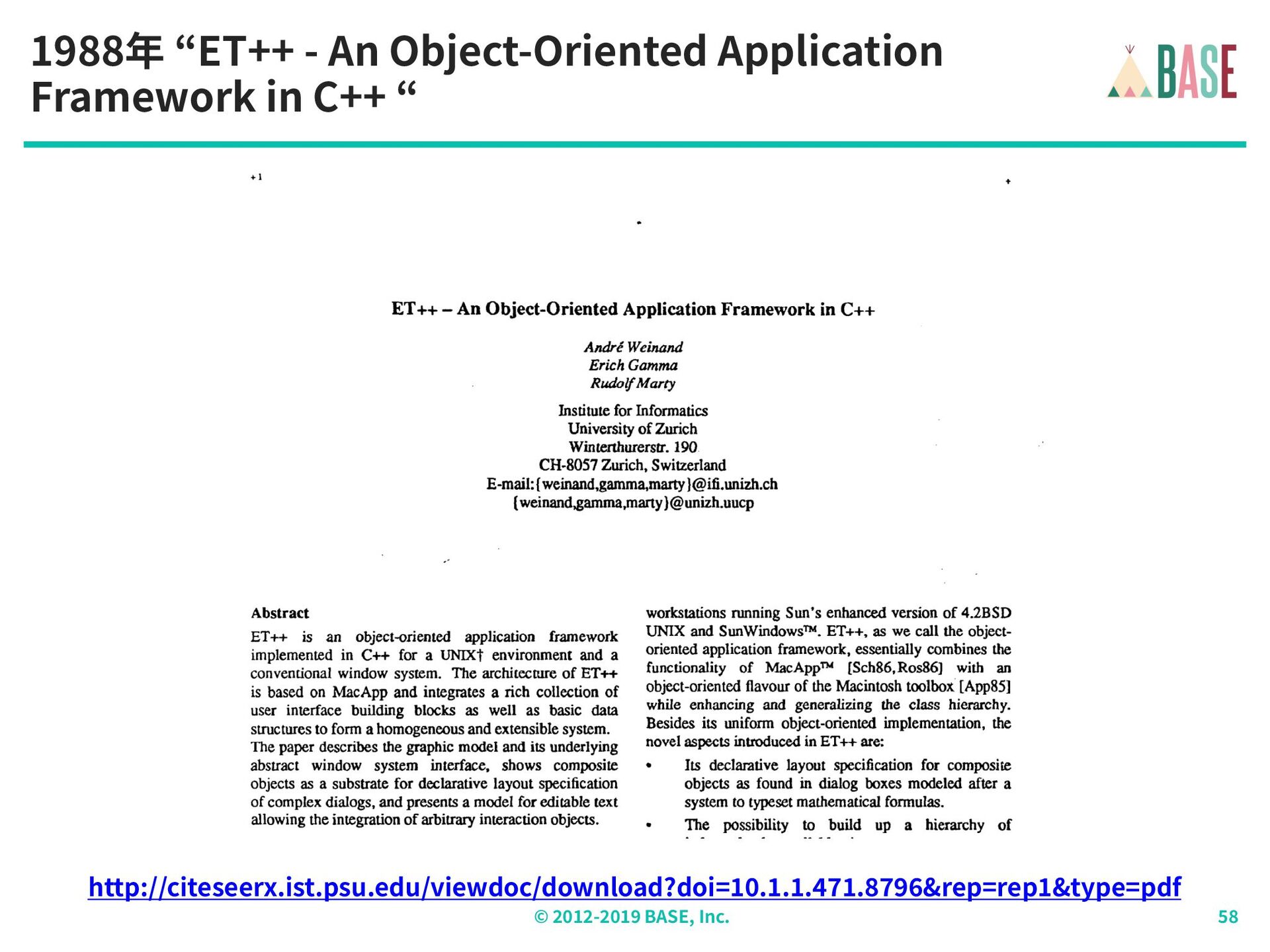

    1988年 “ET++ - An Object-Oriented Application
    Framework in C++ “
    http://citeseerx.ist.psu.edu/viewdoc/download?doi= . . . . &rep=rep &type=pdf


    View Slide

59. © - BASE, Inc.

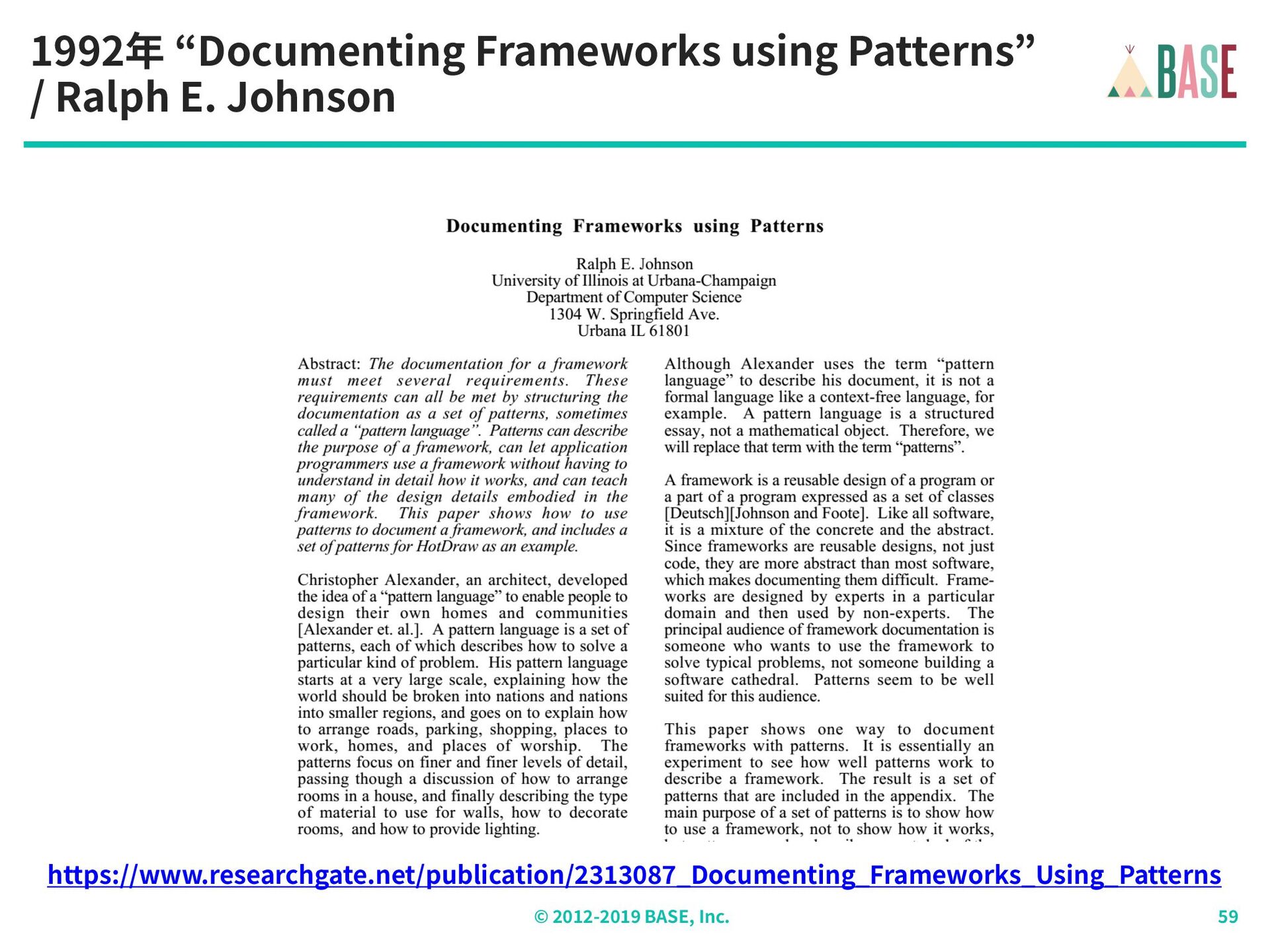

    1992年 “Documenting Frameworks using Patterns”
    / Ralph E. Johnson
    https://www.researchgate.net/publication/ _Documenting_Frameworks_Using_Patterns


    View Slide

60. © - BASE, Inc.

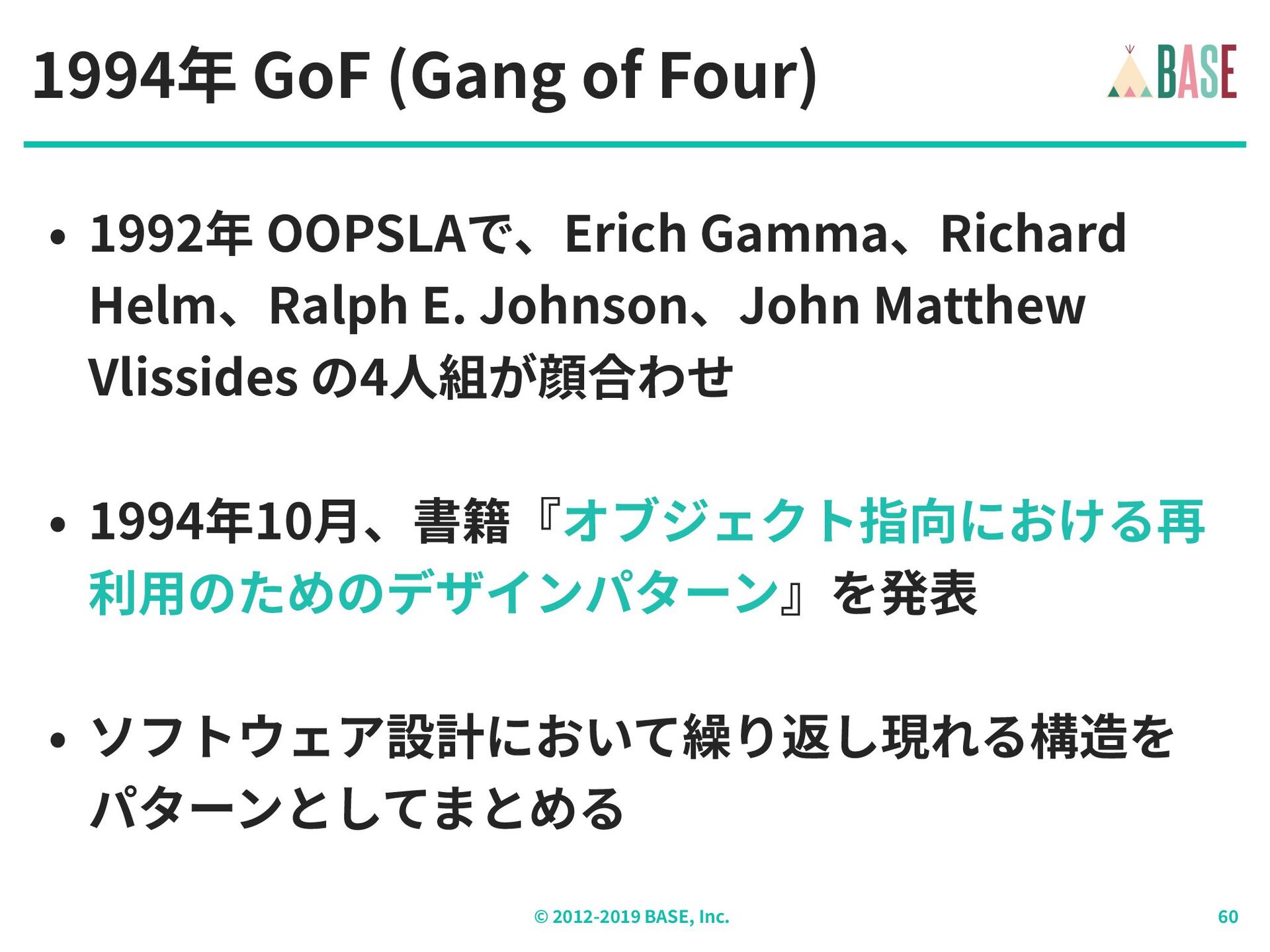

    1994年 GoF (Gang of Four)
    • 1992年 OOPSLAで、Erich Gamma、Richard
    Helm、Ralph E. Johnson、John Matthew
    Vlissides の4⼈組が顔合わせ
    • 1994年10⽉、書籍『オブジェクト指向における再
    利⽤のためのデザインパターン』を発表
    • ソフトウェア設計において繰り返し現れる構造を
    パターンとしてまとめる


    View Slide

61. © - BASE, Inc.

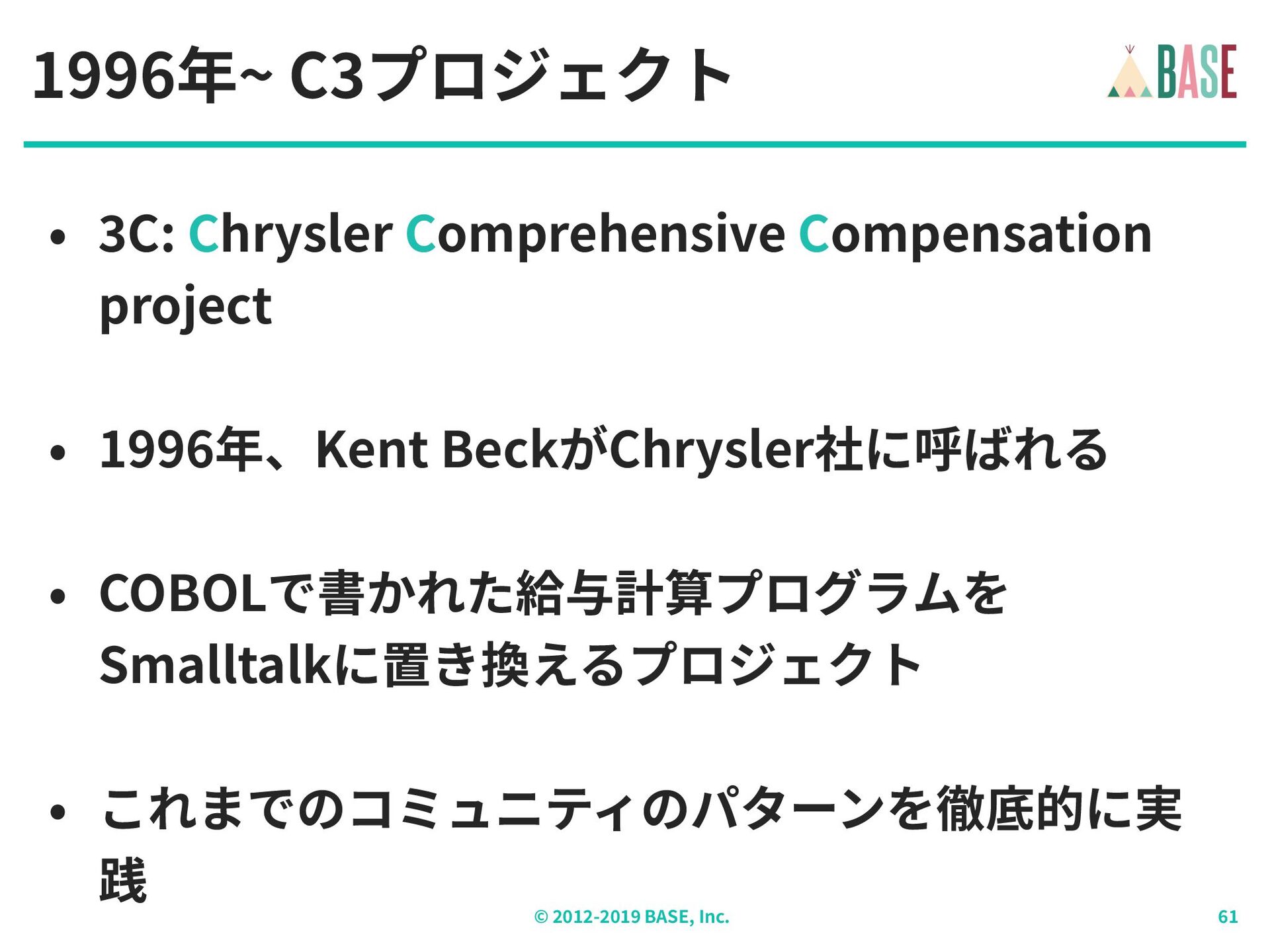

    1996年~ C プロジェクト
    • C: Chrysler Comprehensive Compensation
    project
    • 1996年、Kent BeckがChrysler社に呼ばれる
    • COBOLで書かれた給与計算プログラムを
    Smalltalkに置き換えるプロジェクト
    • これまでのコミュニティのパターンを徹底的に実
    践


    View Slide

62. © - BASE, Inc.

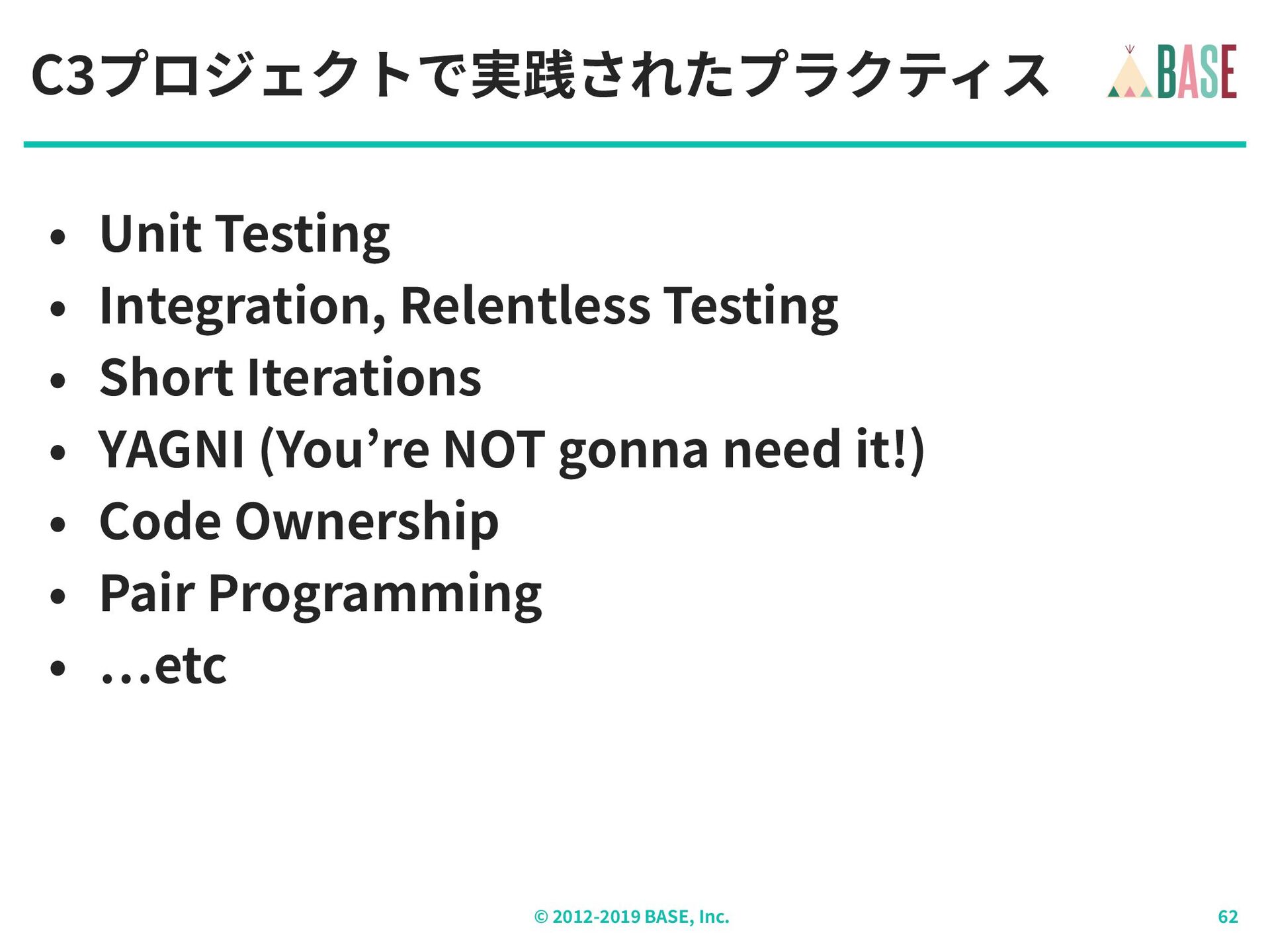

    C プロジェクトで実践されたプラクティス
    • Unit Testing
    • Integration, Relentless Testing
    • Short Iterations
    • YAGNI (You’re NOT gonna need it!)
    • Code Ownership
    • Pair Programming
    • etc


    View Slide

63. © - BASE, Inc.

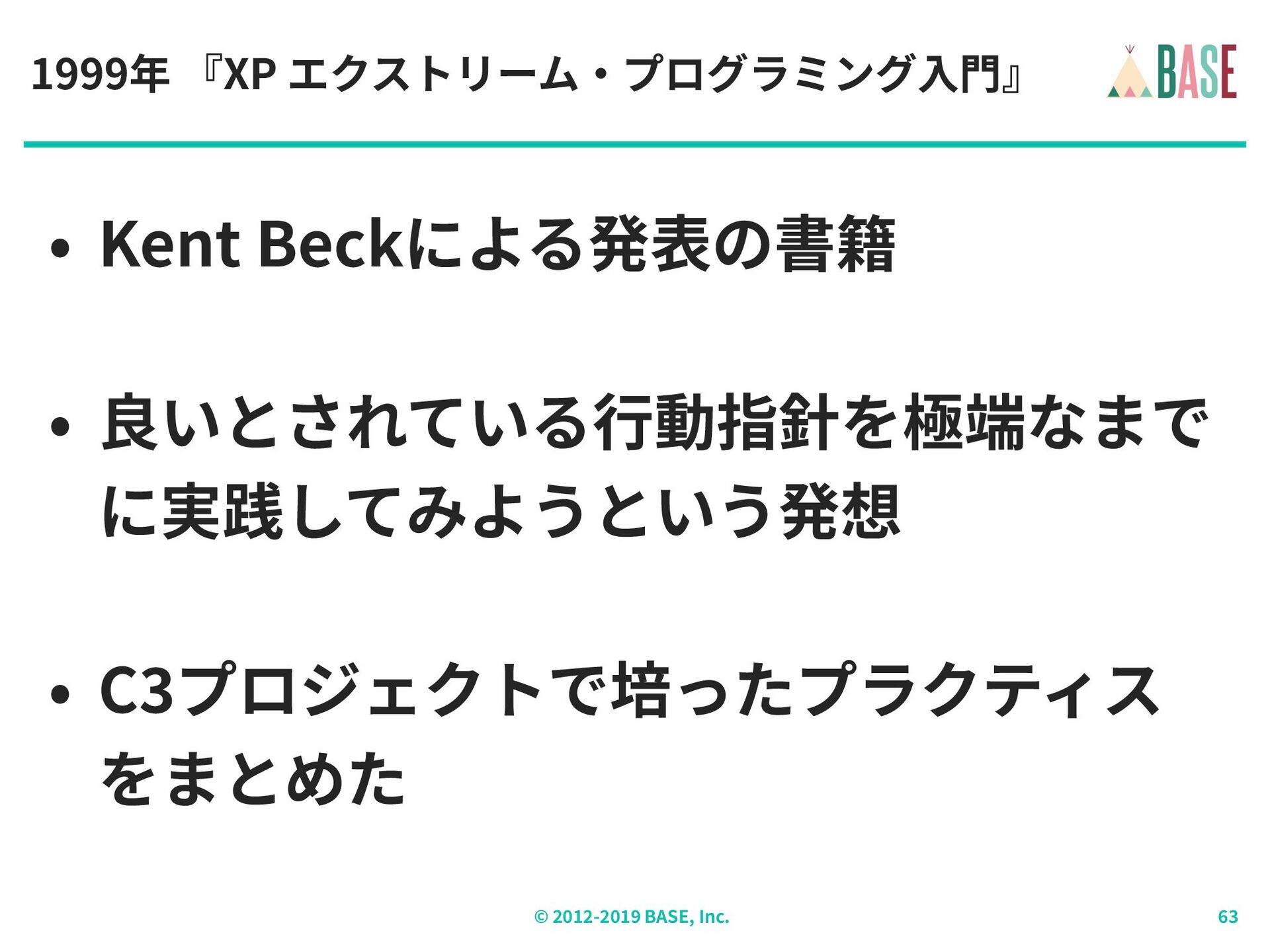

    1999年 『XP エクストリーム‧プログラミング⼊⾨』
    • Kent Beckによる発表の書籍
    • 良いとされている⾏動指針を極端なまで
    に実践してみようという発想
    • C プロジェクトで培ったプラクティス
    をまとめた


    View Slide

64. © - BASE, Inc.

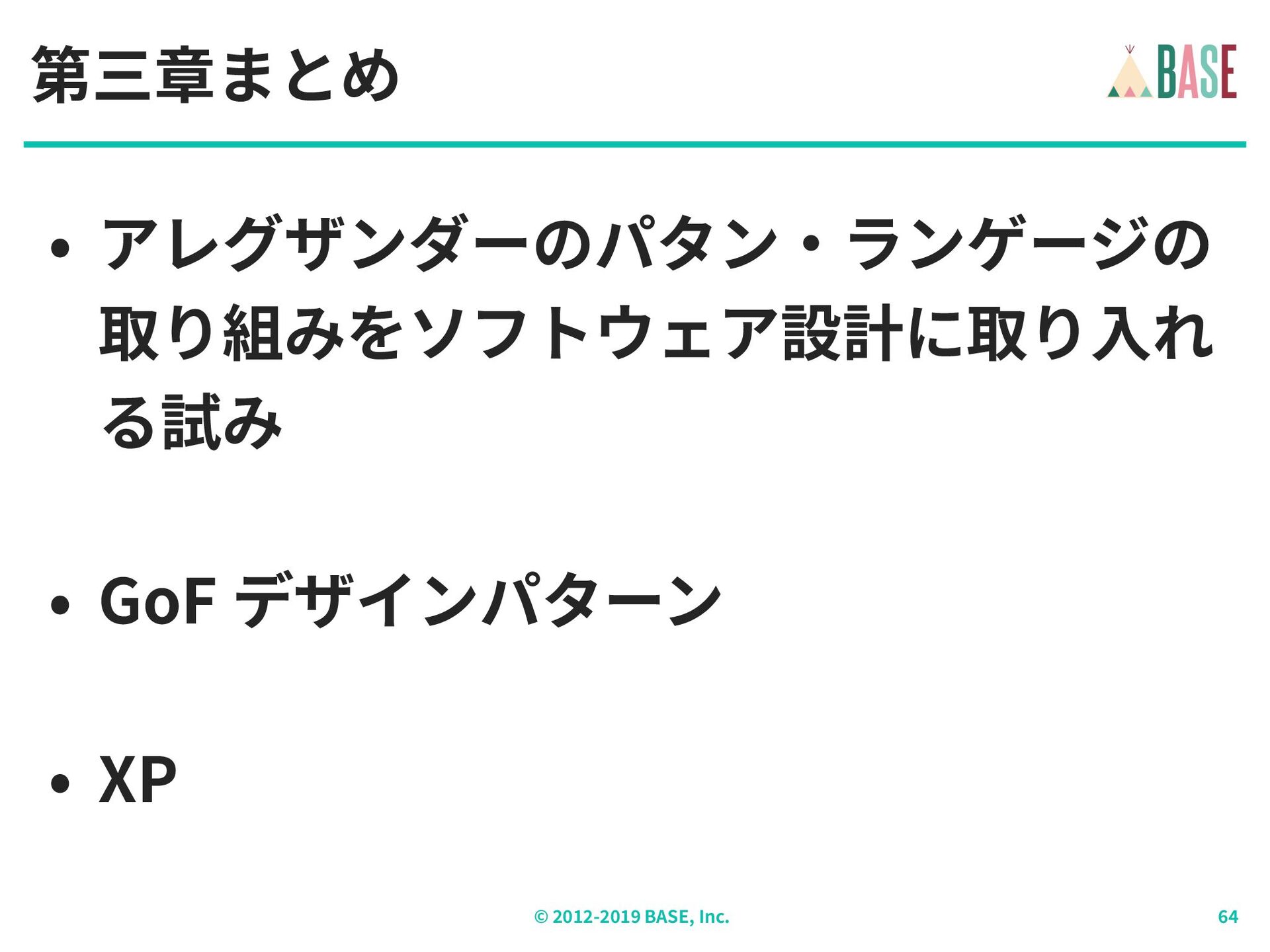

    第三章まとめ
    • アレグザンダーのパタン‧ランゲージの
    取り組みをソフトウェア設計に取り⼊れ
    る試み
    • GoF デザインパターン
    • XP


    View Slide

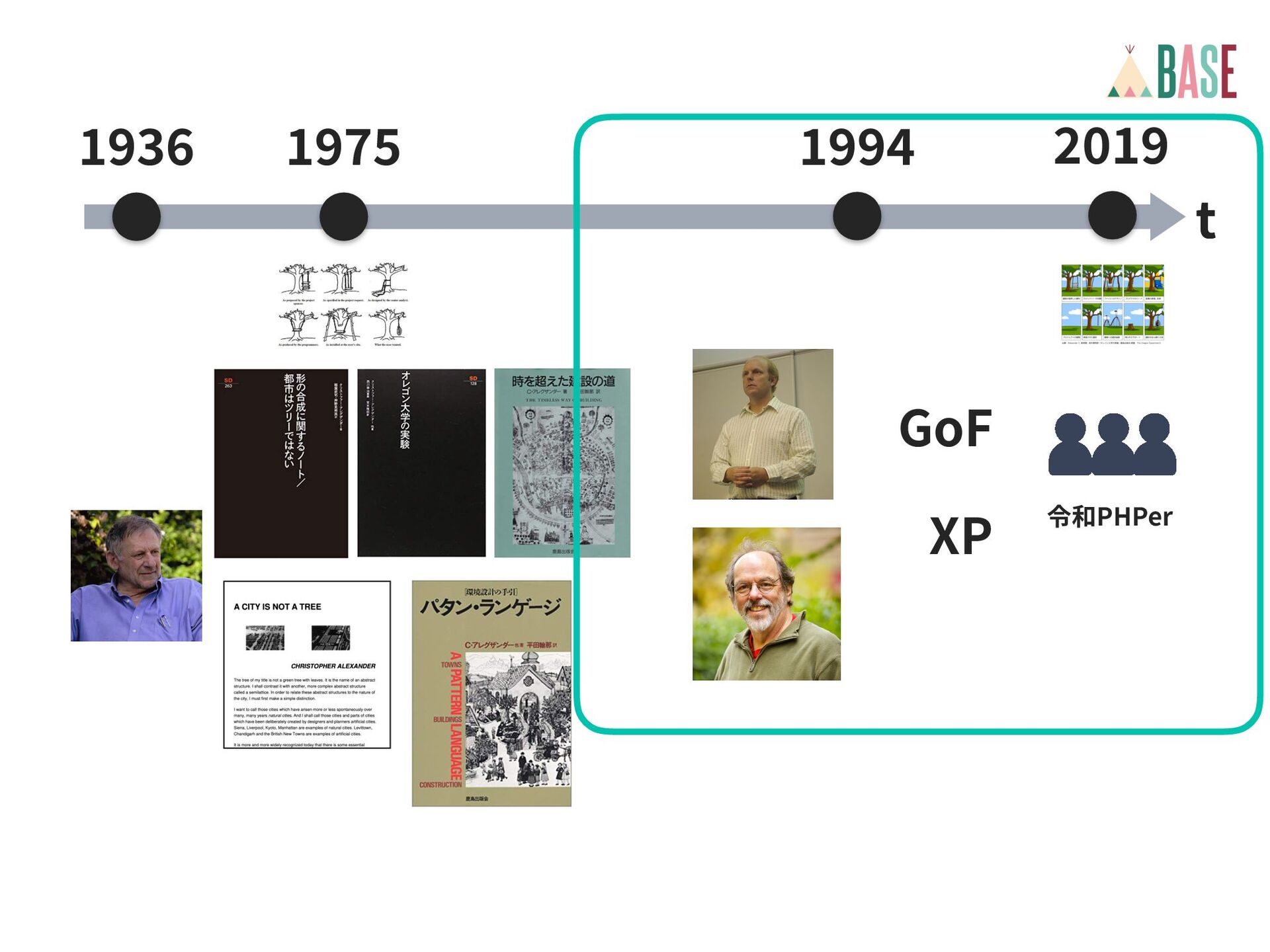

65. t
    t
    GoF
    令和PHPer
    XP


    View Slide

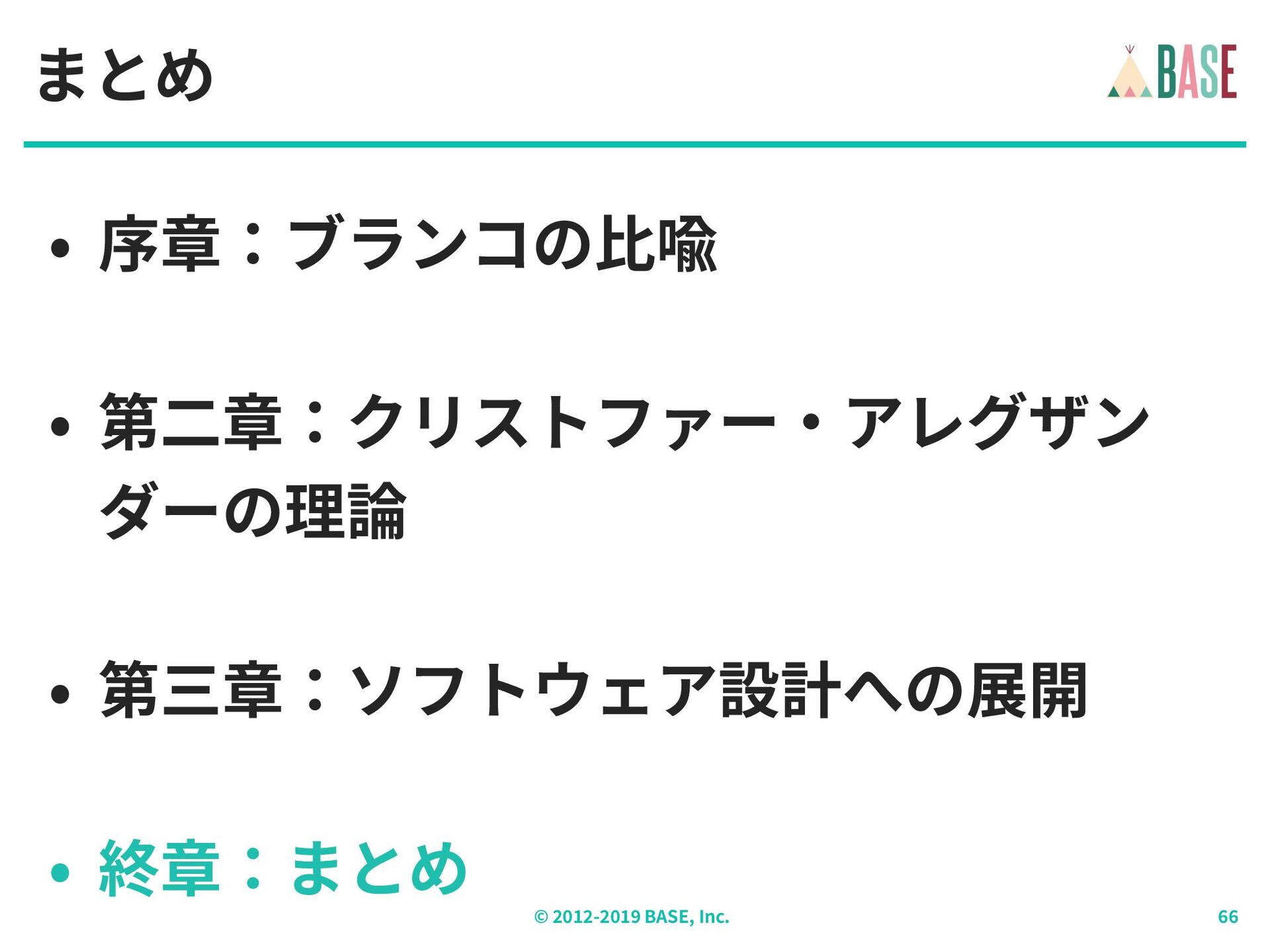

66. © - BASE, Inc.
    まとめ
    • 序章：ブランコの⽐喩
    • 第⼆章：クリストファー‧アレグザン
    ダーの理論
    • 第三章：ソフトウェア設計への展開
    • 終章：まとめ


    View Slide

67. © - BASE, Inc.

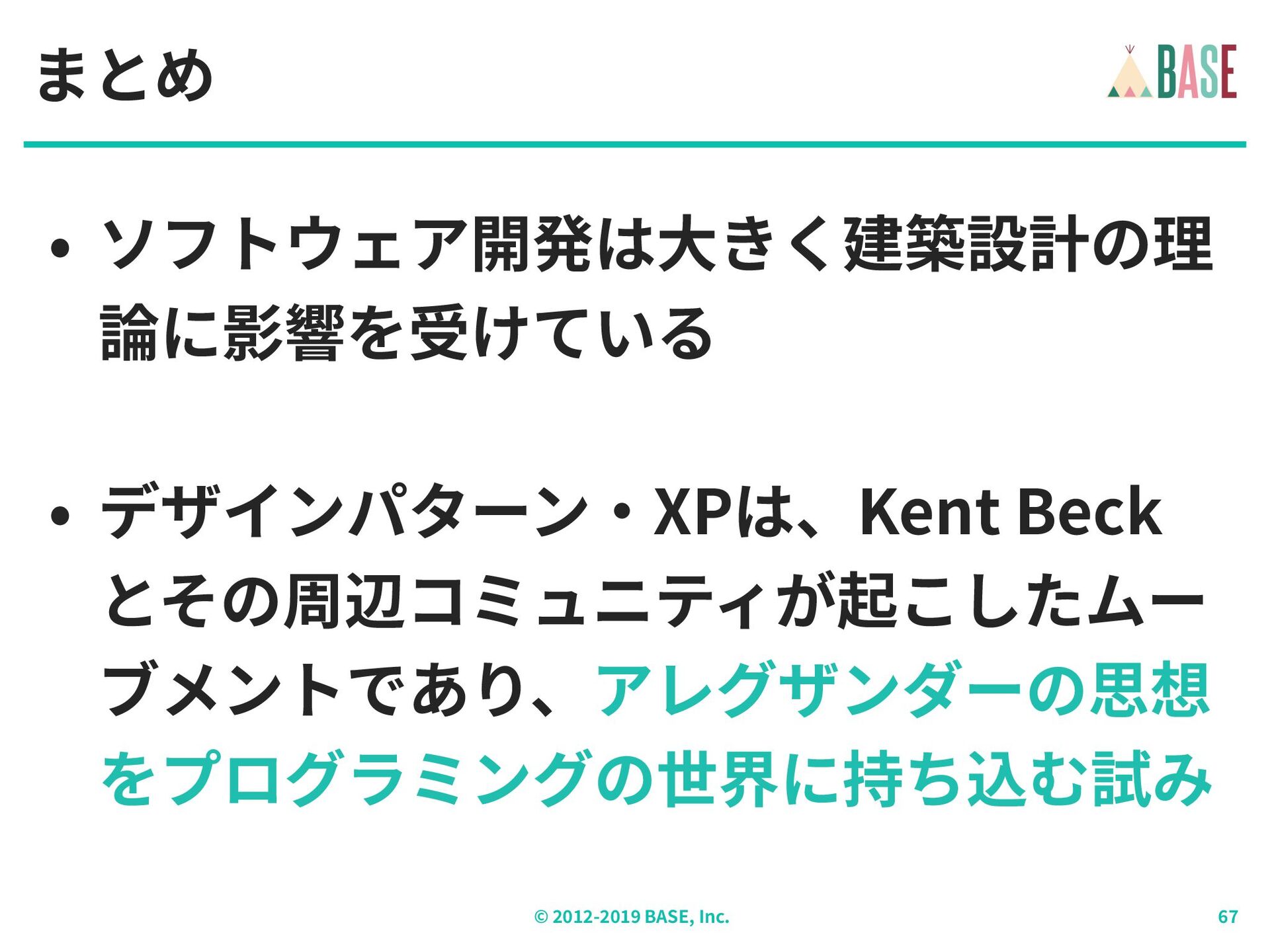

    まとめ
    • ソフトウェア開発は⼤きく建築設計の理
    論に影響を受けている
    • デザインパターン‧XPは、Kent Beck
    とその周辺コミュニティが起こしたムー
    ブメントであり、アレグザンダーの思想
    をプログラミングの世界に持ち込む試み


    View Slide

68. © - BASE, Inc.

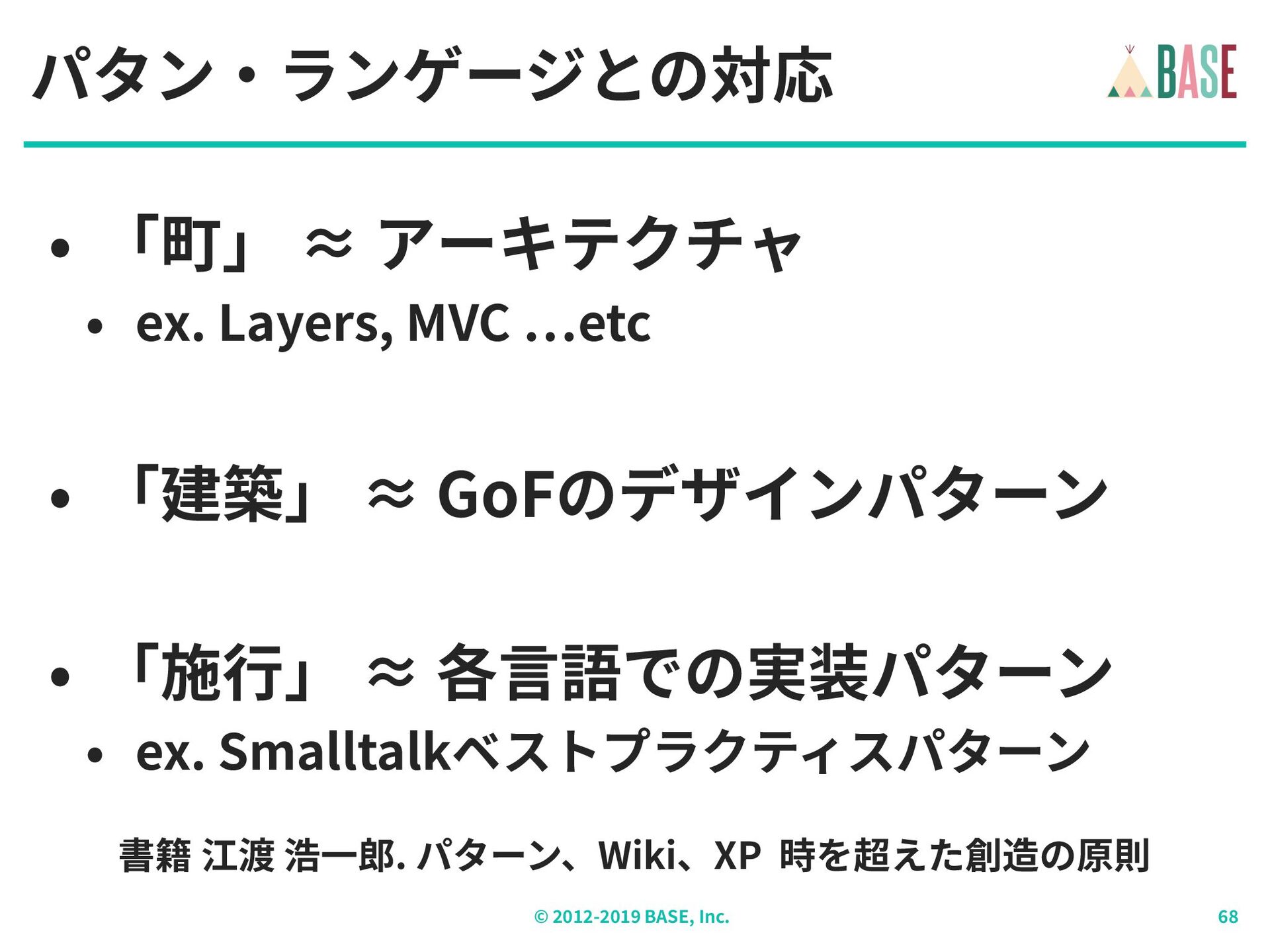

    パタン‧ランゲージとの対応
    • 「町」 ≈ アーキテクチャ
    • ex. Layers, MVC etc
    • 「建築」 ≈ GoFのデザインパターン
    • 「施⾏」 ≈ 各⾔語での実装パターン
    • ex. Smalltalkベストプラクティスパターン
    書籍 江渡 浩⼀郎. パターン、Wiki、XP 時を超えた創造の原則


    View Slide

69. © - BASE, Inc.

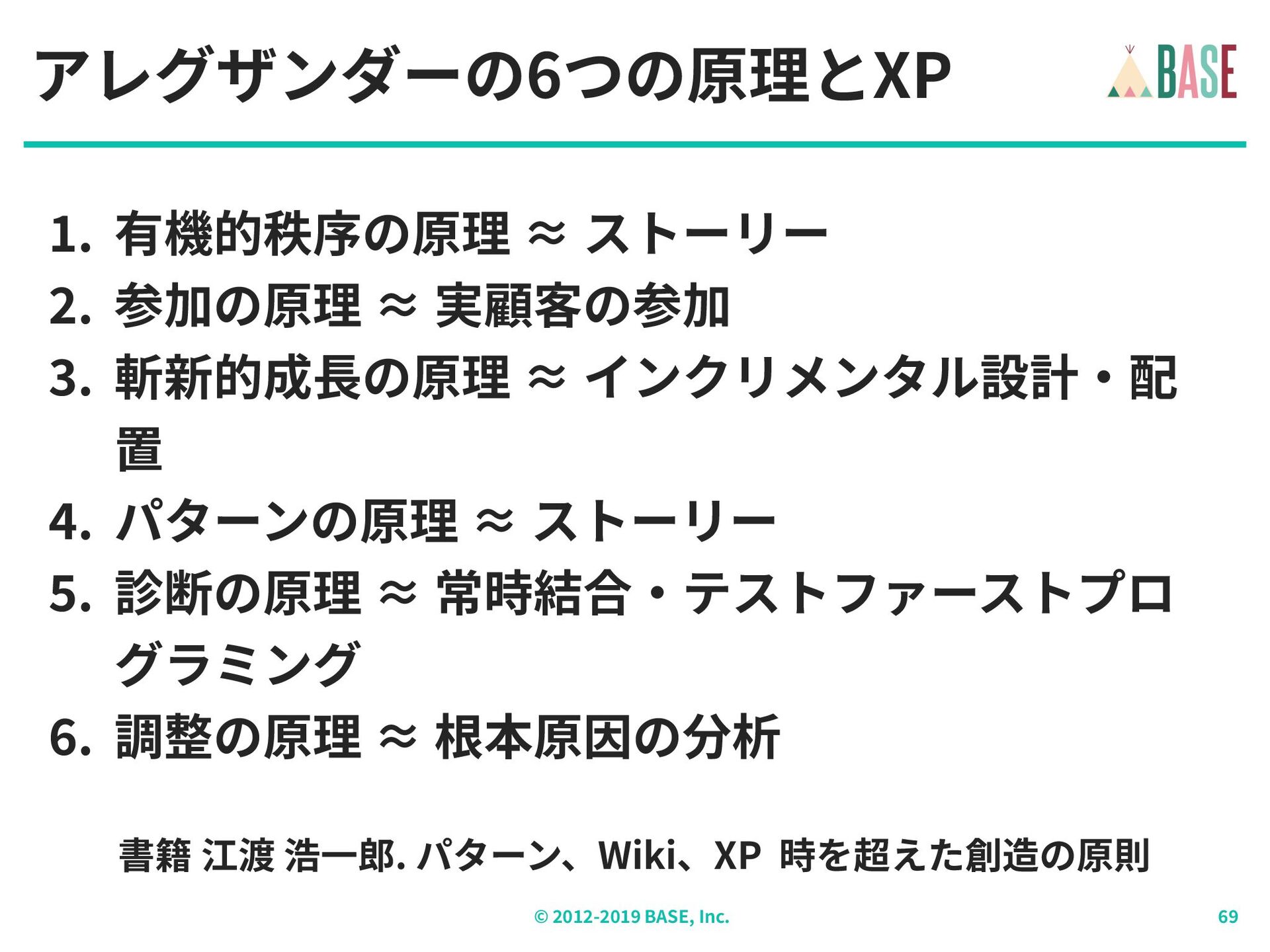

    アレグザンダーの6つの原理とXP
    . 有機的秩序の原理 ≈ ストーリー
    . 参加の原理 ≈ 実顧客の参加
    . 斬新的成⻑の原理 ≈ インクリメンタル設計‧配
    置
    . パターンの原理 ≈ ストーリー
    . 診断の原理 ≈ 常時結合‧テストファーストプロ
    グラミング
    . 調整の原理 ≈ 根本原因の分析
    書籍 江渡 浩⼀郎. パターン、Wiki、XP 時を超えた創造の原則


    View Slide

70. © - BASE, Inc.

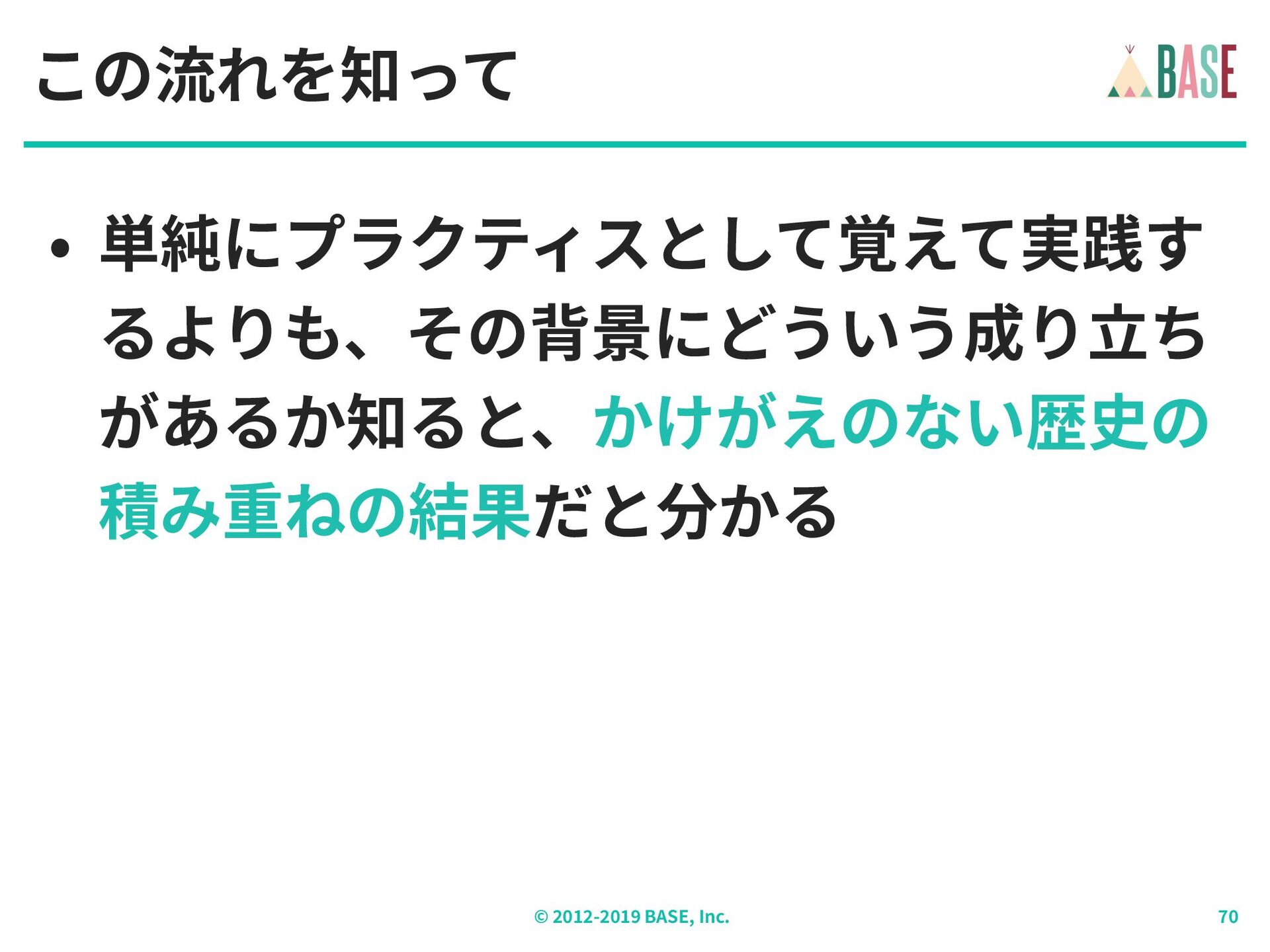

    この流れを知って
    • 単純にプラクティスとして覚えて実践す
    るよりも、その背景にどういう成り⽴ち
    があるか知ると、かけがえのない歴史の
    積み重ねの結果だと分かる


    View Slide

71. © - BASE, Inc.
    よくみるブランコの⽐喩
    https://tech.nikkeibp.co.jp/it/article/COLUMN/ / /


    View Slide

72. © - BASE, Inc.

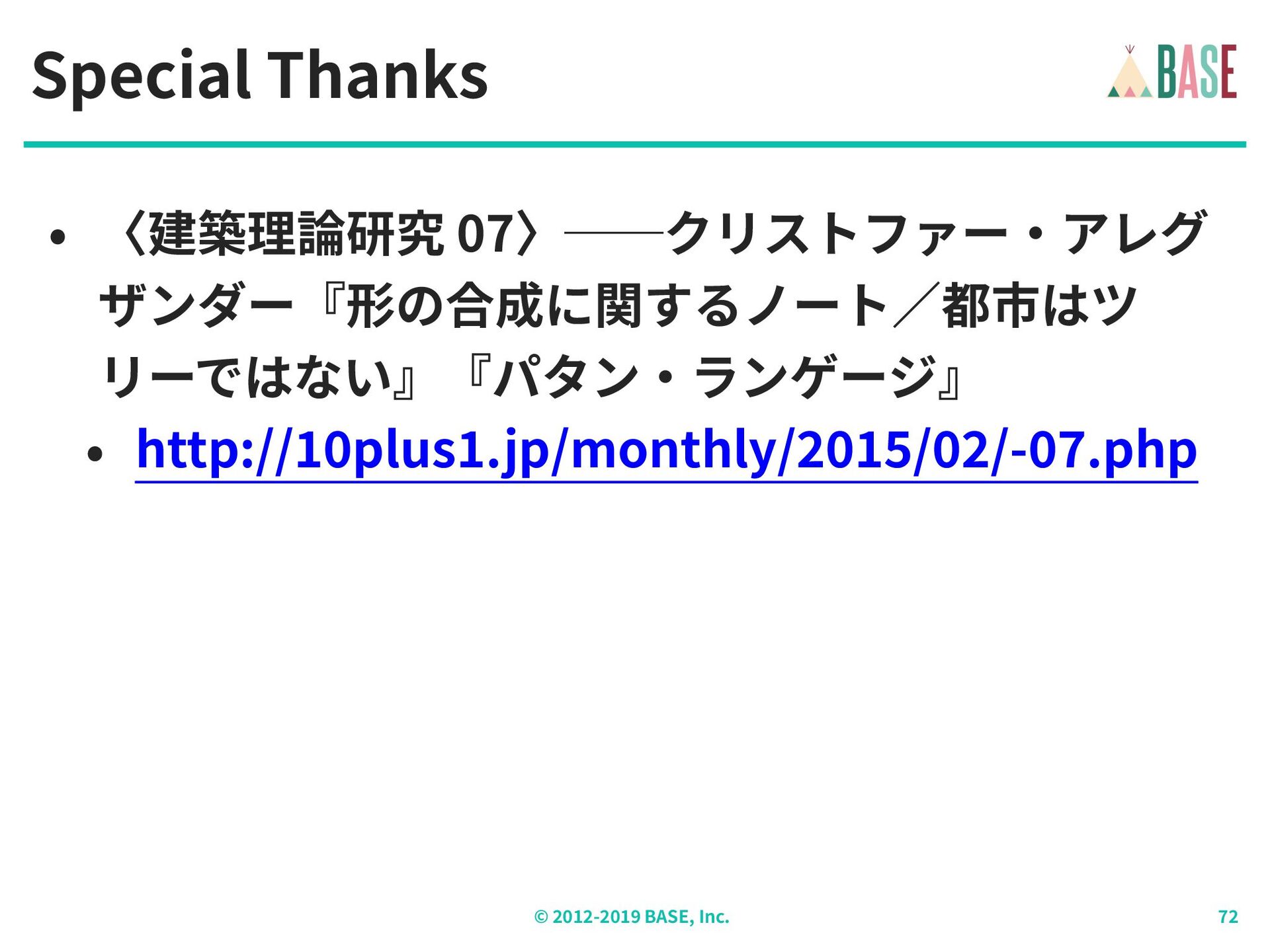

    Special Thanks
    • 〈建築理論研究 07〉──クリストファー‧アレグ
    ザンダー『形の合成に関するノート∕都市はツ
    リーではない』『パタン‧ランゲージ』
    • http:// plus .jp/monthly/ / /- .php


    View Slide

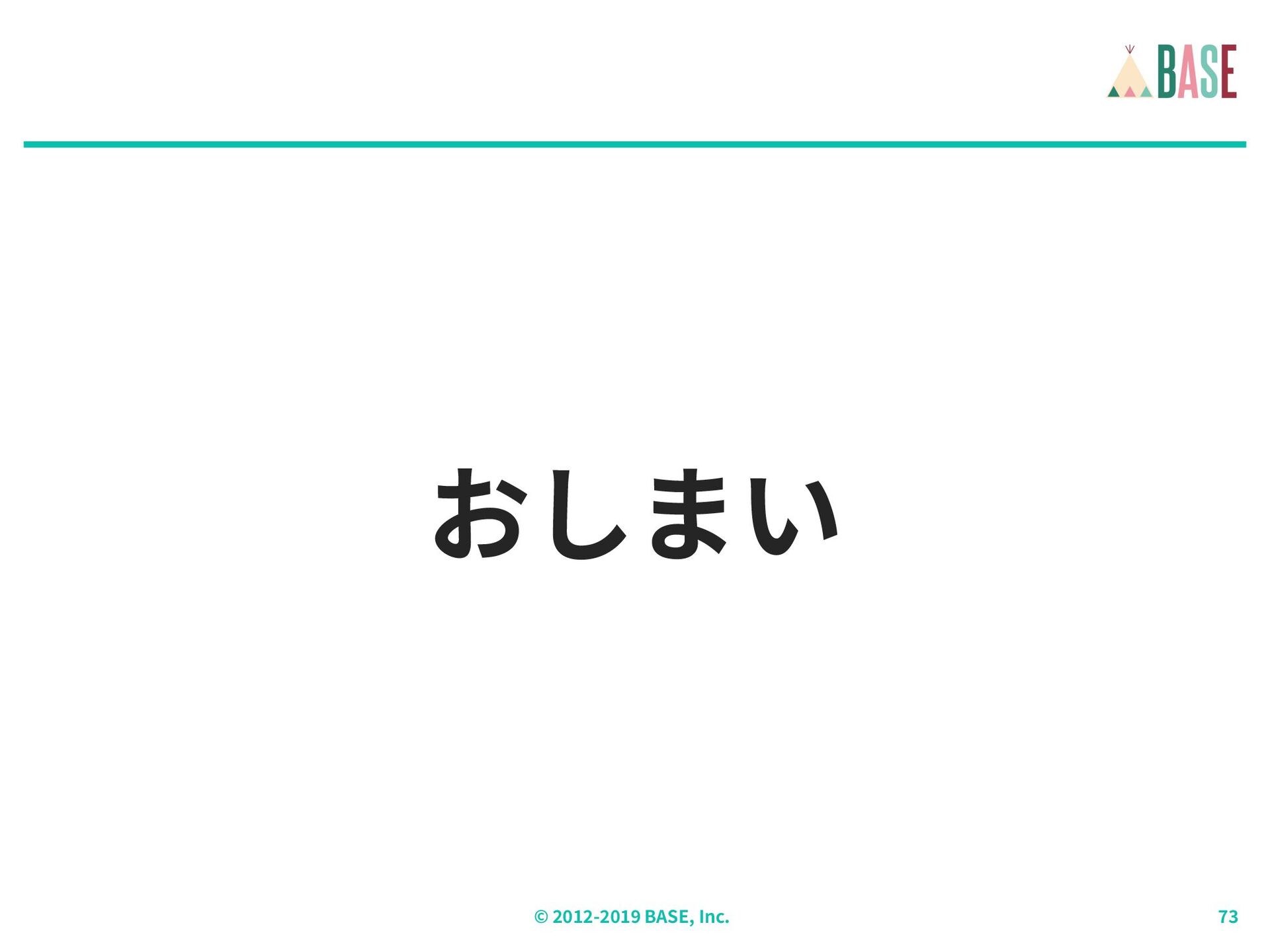

73. © - BASE, Inc.
    おしまい
