電子線香で老人を救え

Kanazawa.rb meetup #168 のLT大会で使った資料です。
電子線香を作ったときに、苦労した点を共有します。

Transcript

1. 電子線香で老人を救え Kanazawa.rb meetup # 周年記念LT 大 4 1 8 6 1 発表者: 井澤ゆきみつ 会

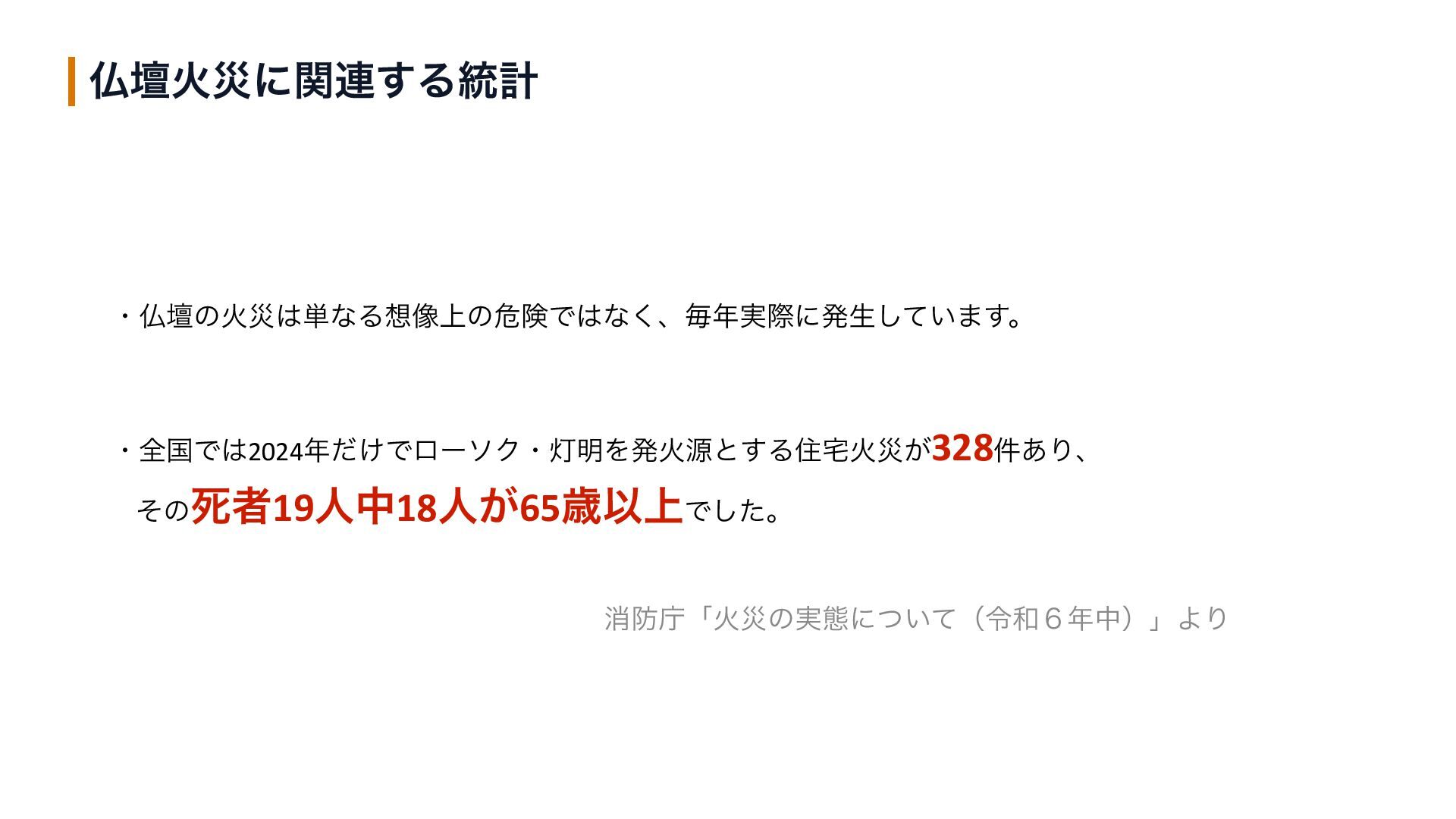

2. 仏壇火災に関連する統計 ・仏壇の火災は単なる想像上の危険ではなく、毎年実際に発生しています。 ・全国では2024年だけでローソク・灯明を発火源とする住宅火災が328件あり、 その死者19人中18人が65歳以上でした。 消防庁「火災の実態について（令和６年中）」より

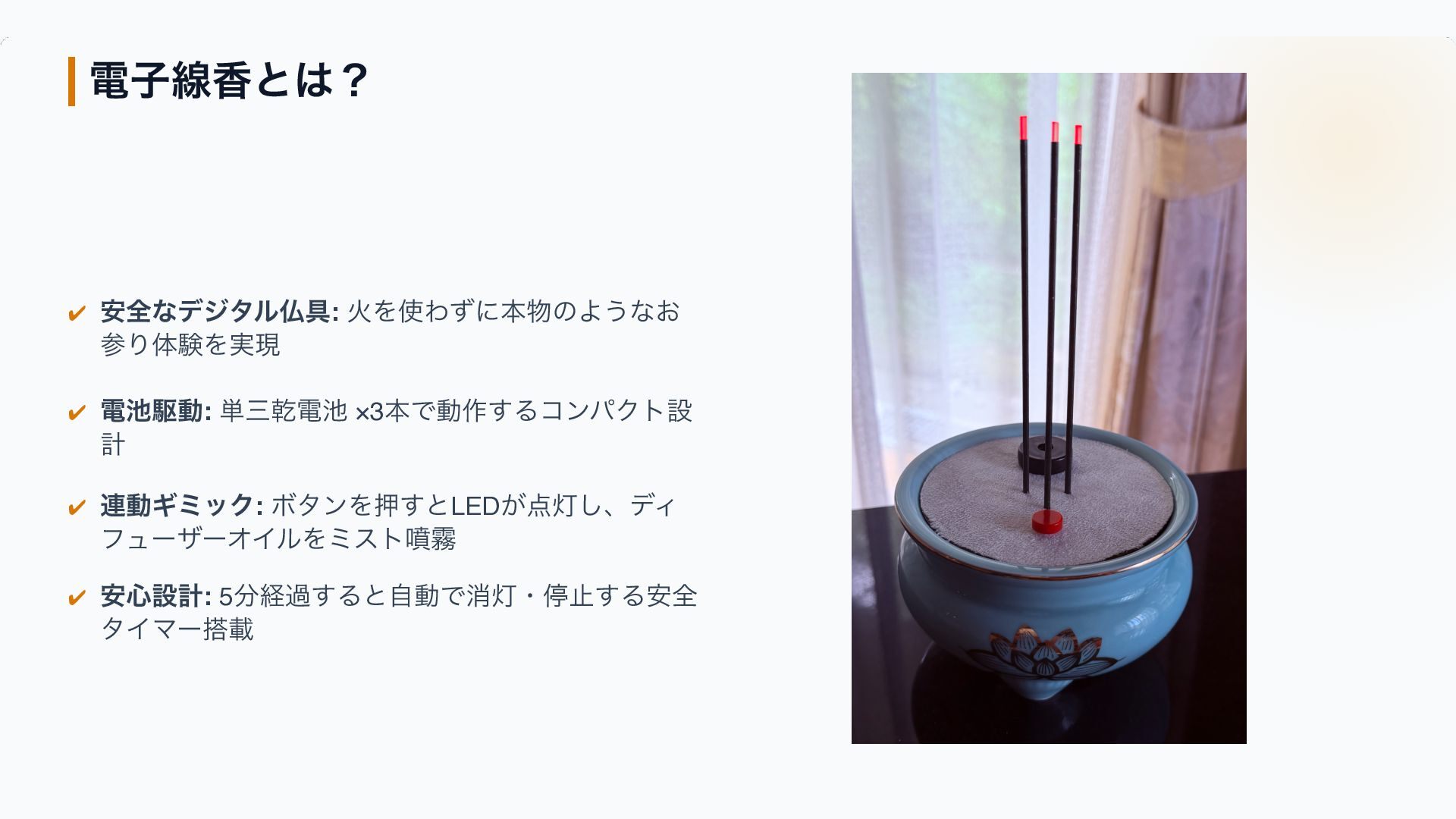

3. 電子線香とは？ ✔ 安全なデジタル仏具: 火を使わずに本物のようなお 参り体験を実現 ✔ 電池駆動: 単三乾電池 ×3本で動作するコンパクト設 計 ✔ 連動ギミック: ボタンを押すとLEDが点灯し、ディ フューザーオイルをミスト噴霧 ✔ 安心設計: 5分経過すると自動で消灯・停止する安全 タイマー搭載

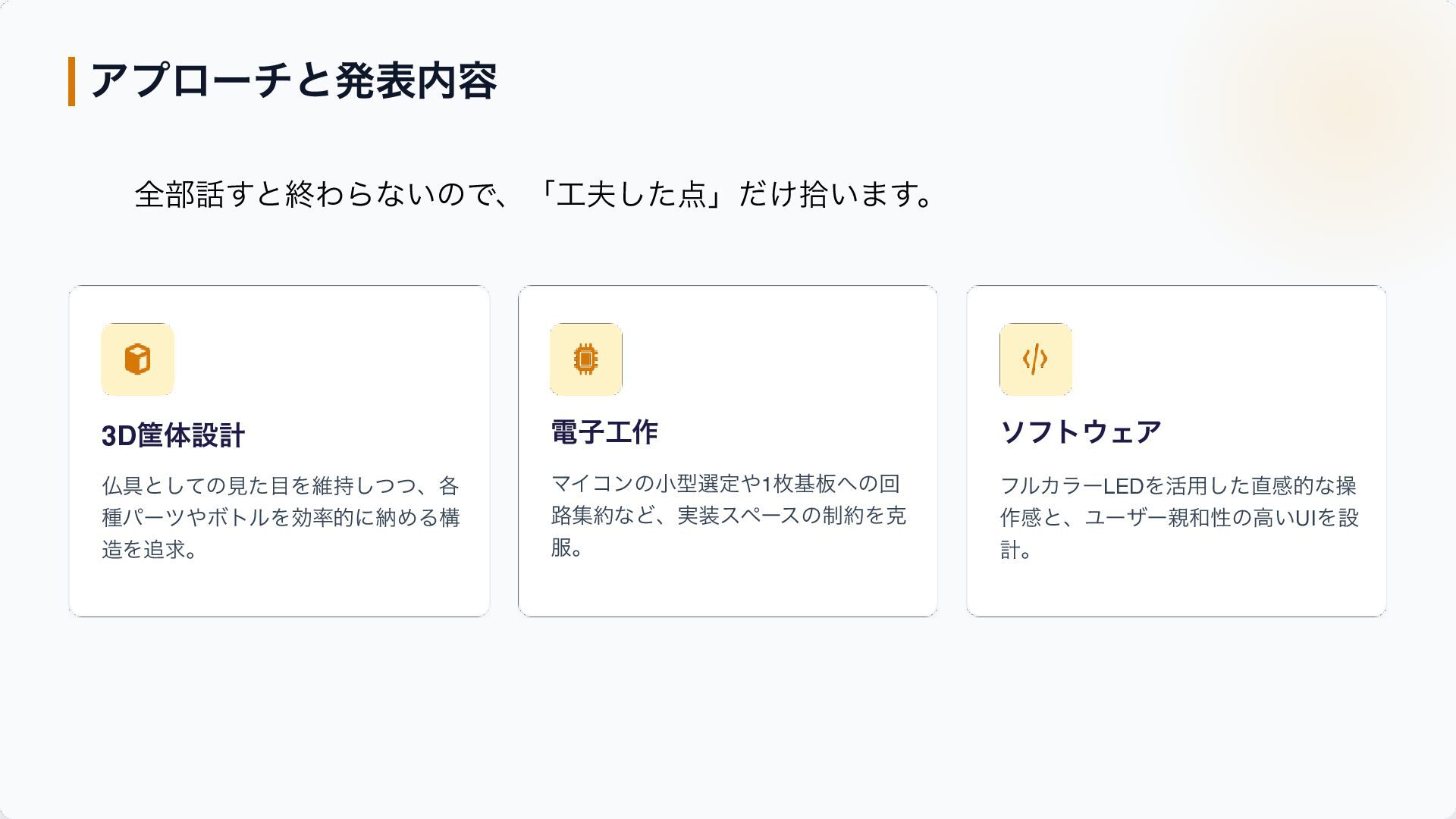

4. アプローチと発表内容 全部話すと終わらないので、「工夫した点」だけ拾います。 3D筐体設計 電子工作 ソフトウェア 仏具としての見た目を維持しつつ、各 種パーツやボトルを効率的に納める構 造を追求。 マイコンの小型選定や1枚基板への回 路集約など、実装スペースの制約を克 服。 フルカラーLEDを活用した直感的な操 作感と、ユーザー親和性の高いUIを設 計。

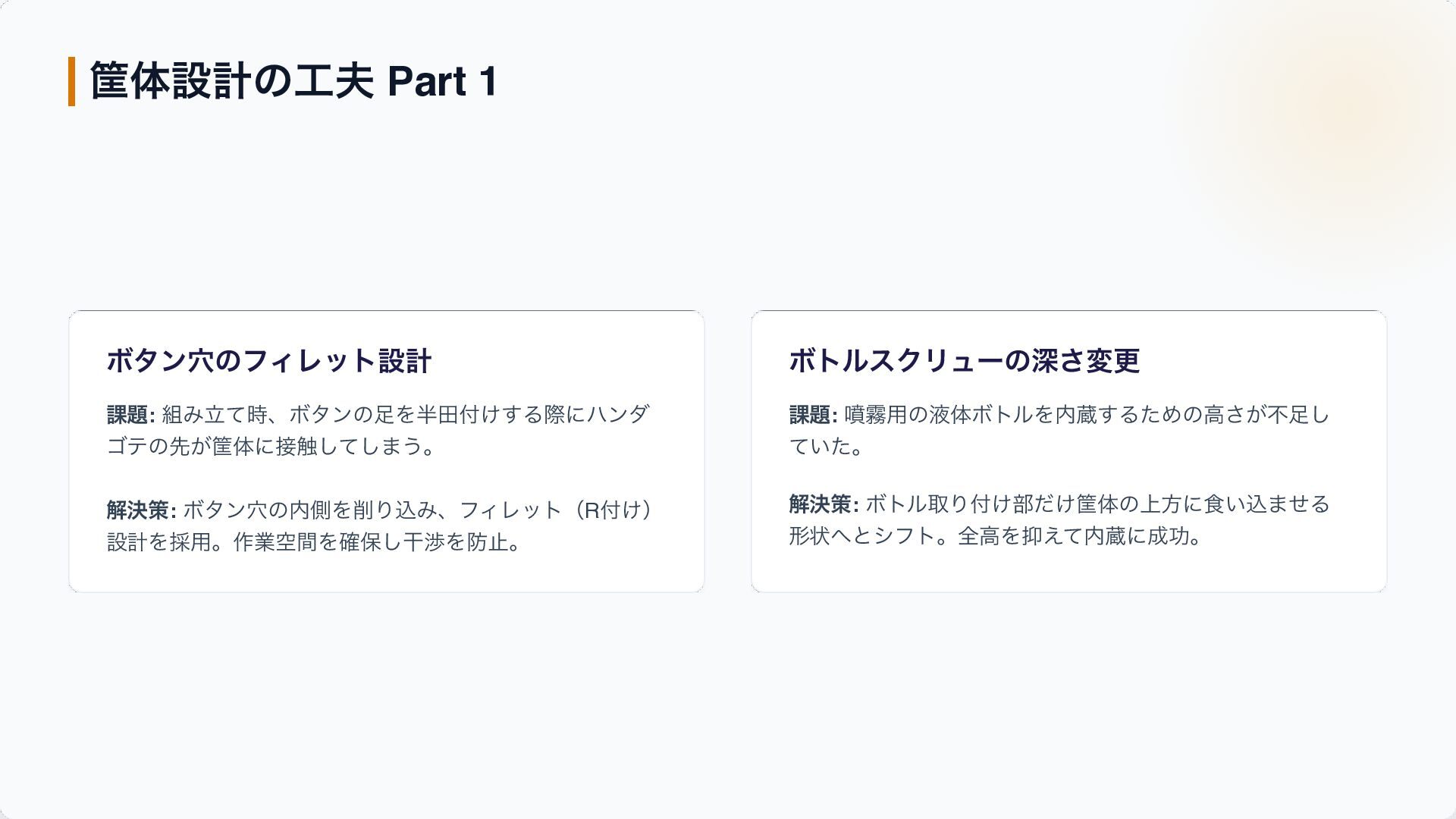

5. 筐体設計の工夫 Part 1 ボタン穴のフィレット設計 ボトルスクリューの深さ変更 課題: 組み立て時、ボタンの足を半田付けする際にハンダ ゴテの先が筐体に接触してしまう。 課題: 噴霧用の液体ボトルを内蔵するための高さが不足し ていた。 解決策: ボタン穴の内側を削り込み、フィレット（R付け） 設計を採用。作業空間を確保し干渉を防止。 解決策: ボトル取り付け部だけ筐体の上方に食い込ませる 形状へとシフト。全高を抑えて内蔵に成功。

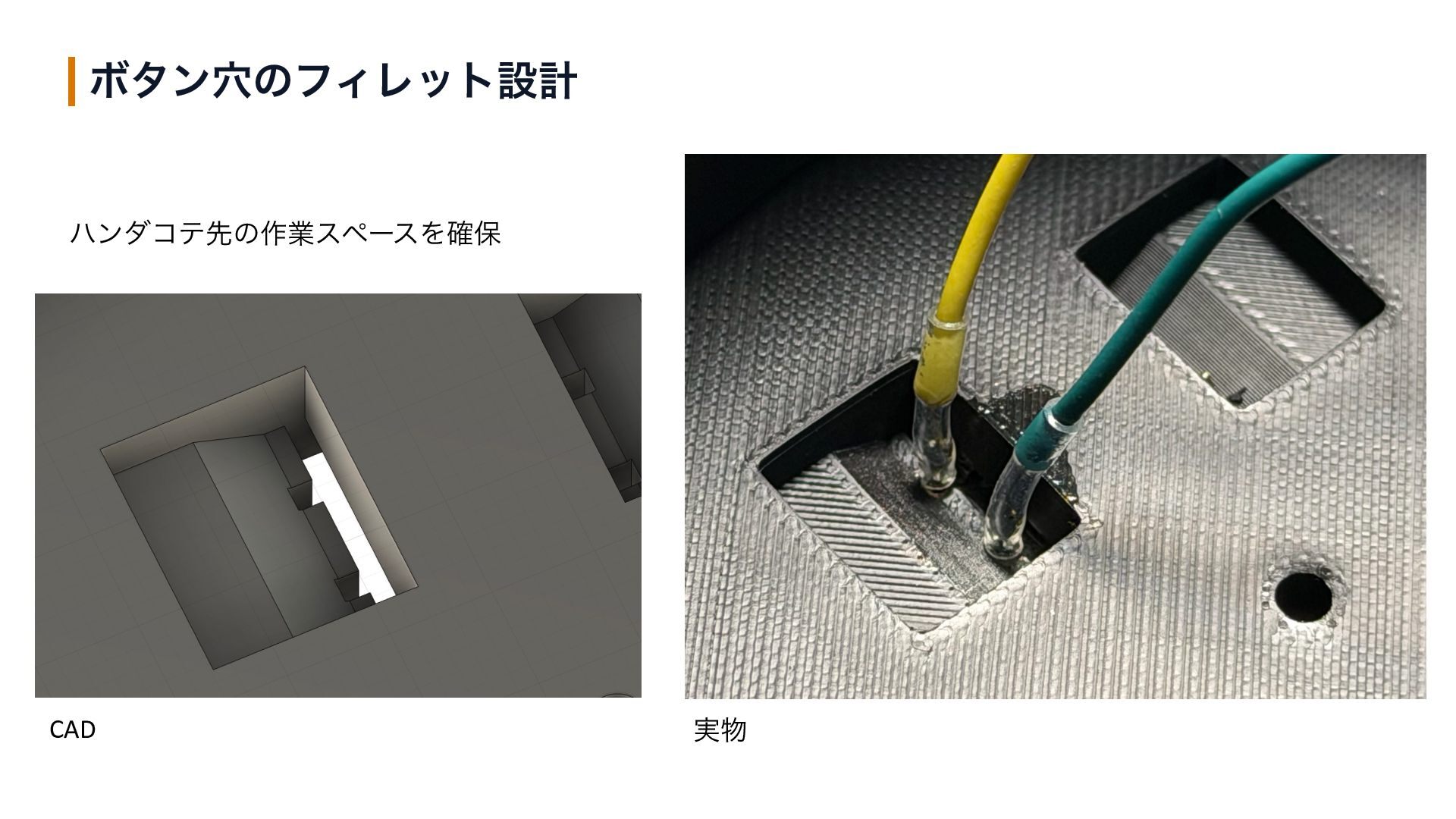

6. ボタン穴のフィレット設計 ハンダコテ先の作業スペースを確保 CAD 実物

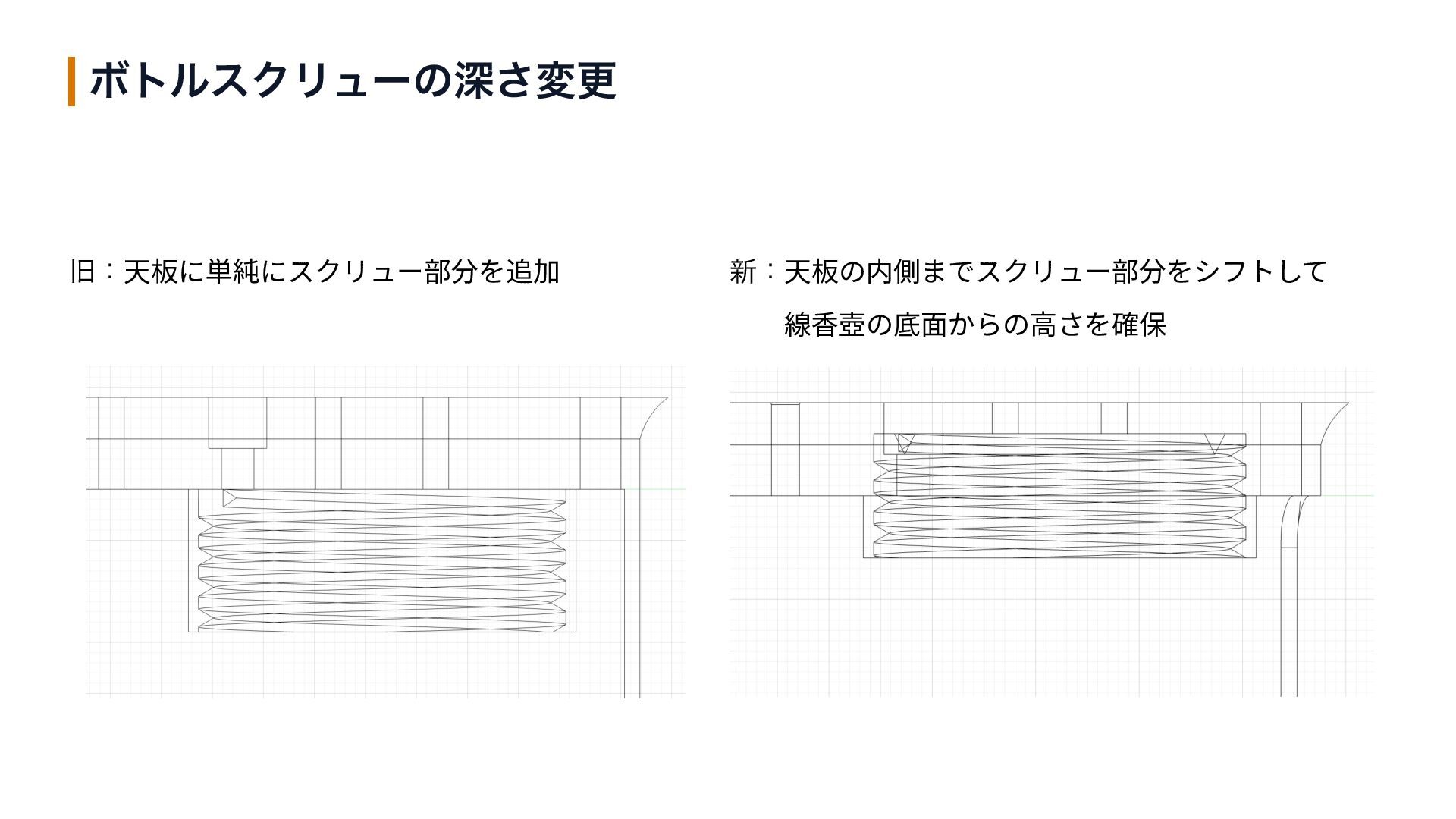

7. ボトルスクリューの深さ変更 旧：天板に単純にスクリュー部分を追加 新：天板の内側までスクリュー部分をシフトして 高 面 香 線 壺の底 からの さを確保

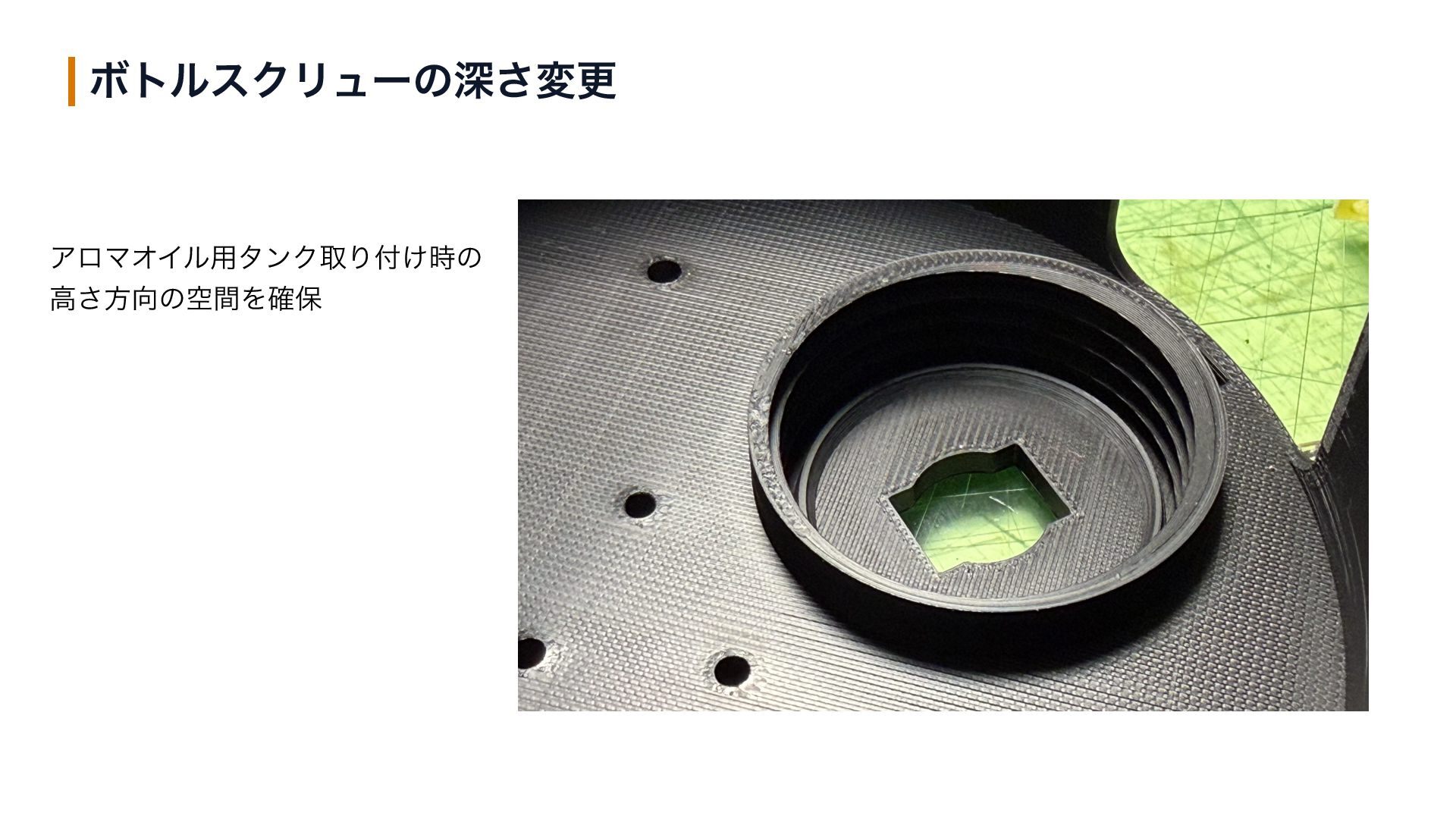

8. ボトルスクリューの深さ変更 アロマオイル用タンク取り付け時の 高さ方向の空間を確保

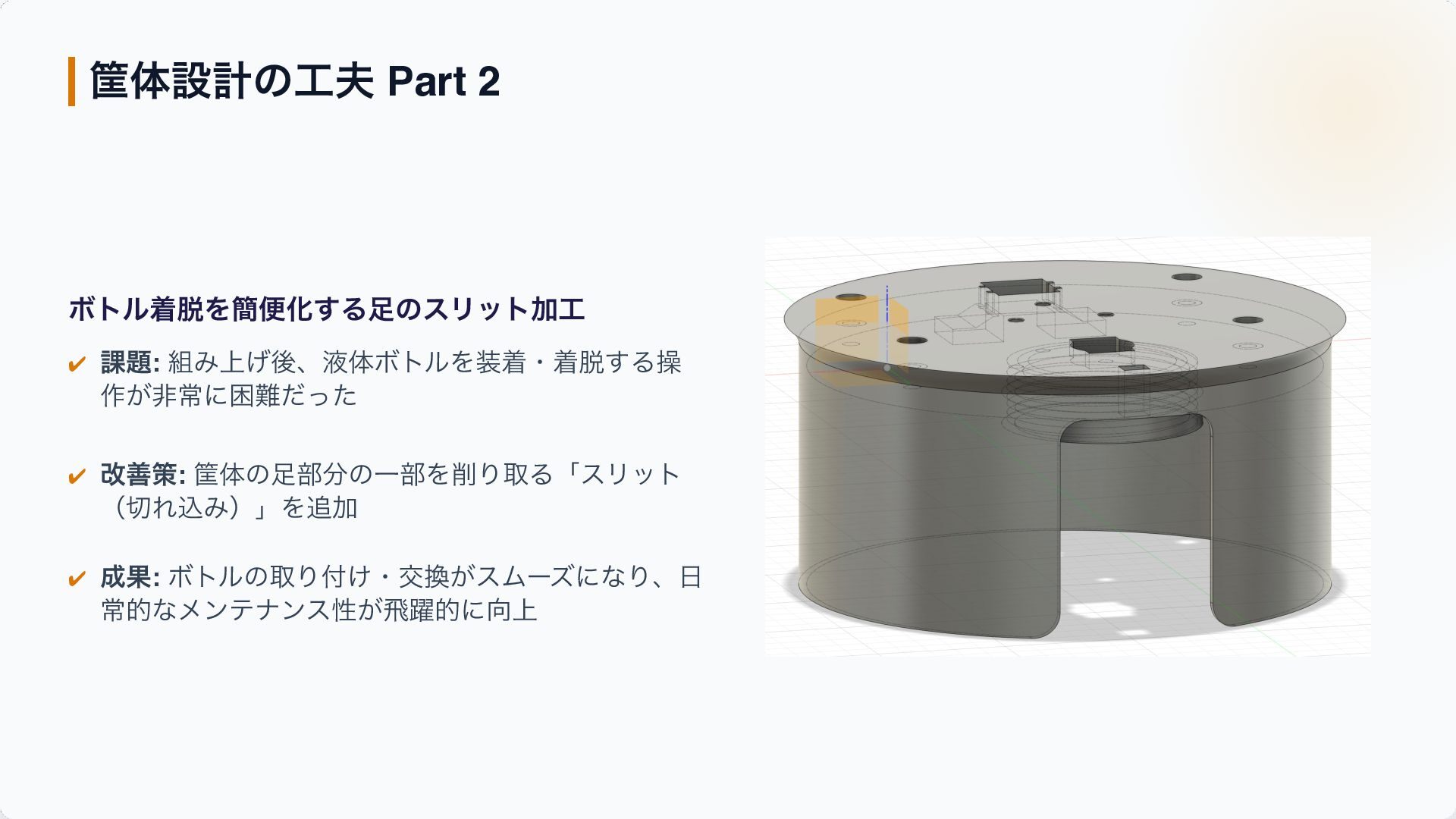

9. 筐体設計の工夫 Part 2 ボトル着脱を簡便化する足のスリット加工 ✔ 課題: 組み上げ後、液体ボトルを装着・着脱する操 作が非常に困難だった ✔ 改善策: 筐体の足部分の一部を削り取る「スリット （切れ込み）」を追加 ✔ 成果: ボトルの取り付け・交換がスムーズになり、日 常的なメンテナンス性が飛躍的に向上

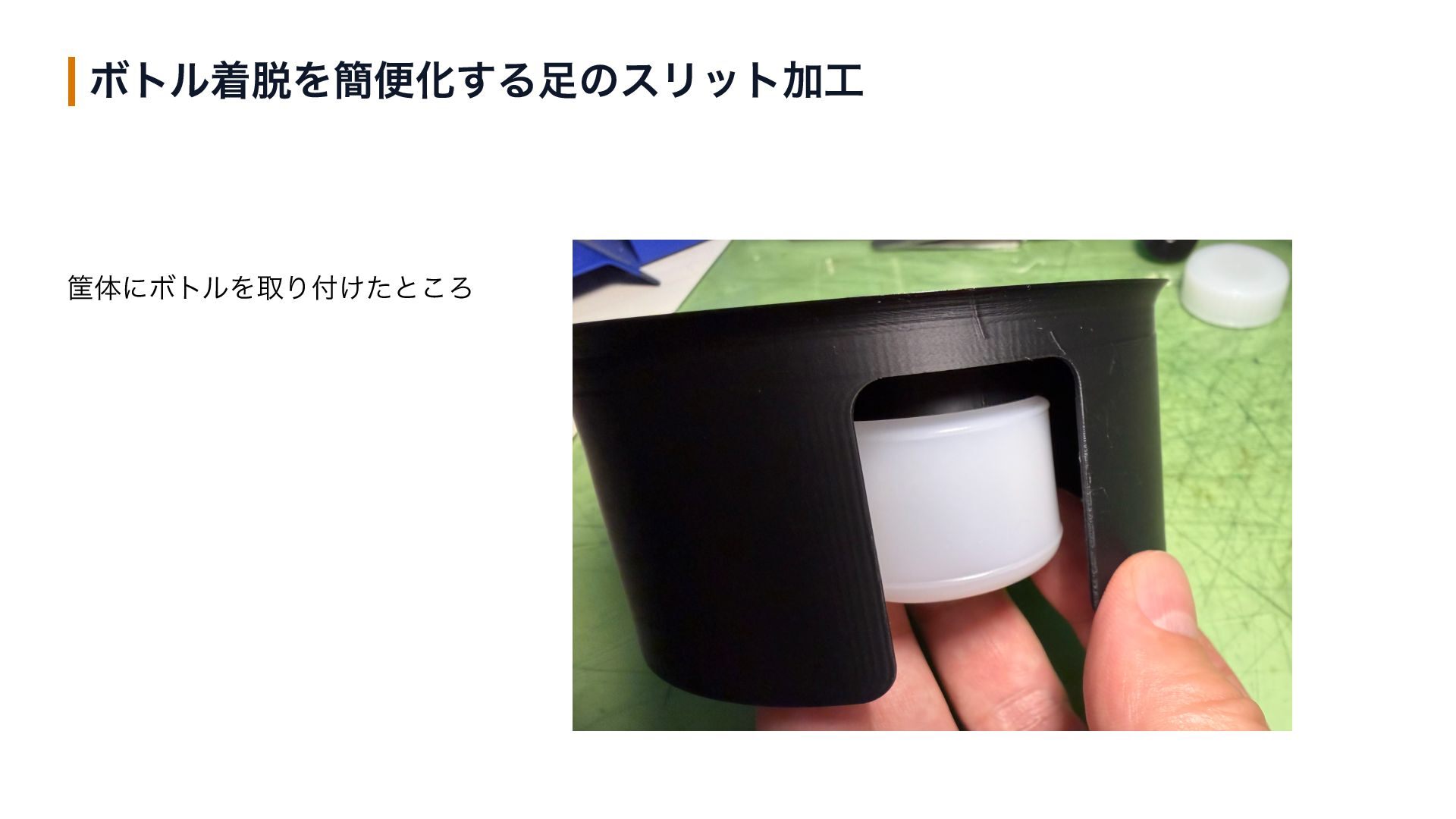

10. ボトル着脱を簡便化する足のスリット加工 筐体にボトルを取り付けたところ

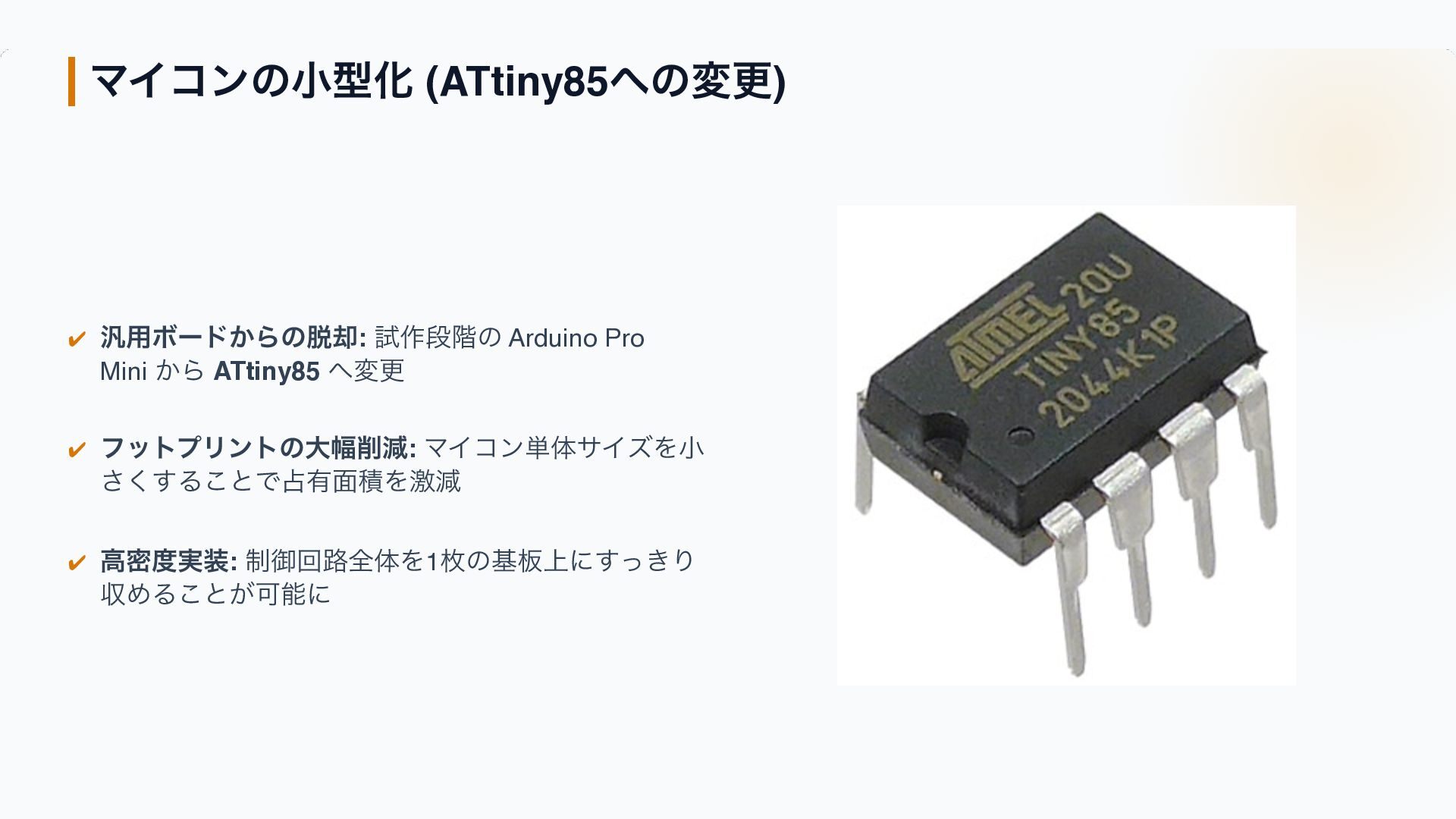

11. マイコンの小型化 (ATtiny85への変更) ✔ 汎用ボードからの脱却: 試作段階の Arduino Pro Mini から ATtiny85 へ変更 ✔ フットプリントの大幅削減: マイコン単体サイズを小 さくすることで占有面積を激減 ✔ 高密度実装: 制御回路全体を1枚の基板上にすっきり 収めることが可能に

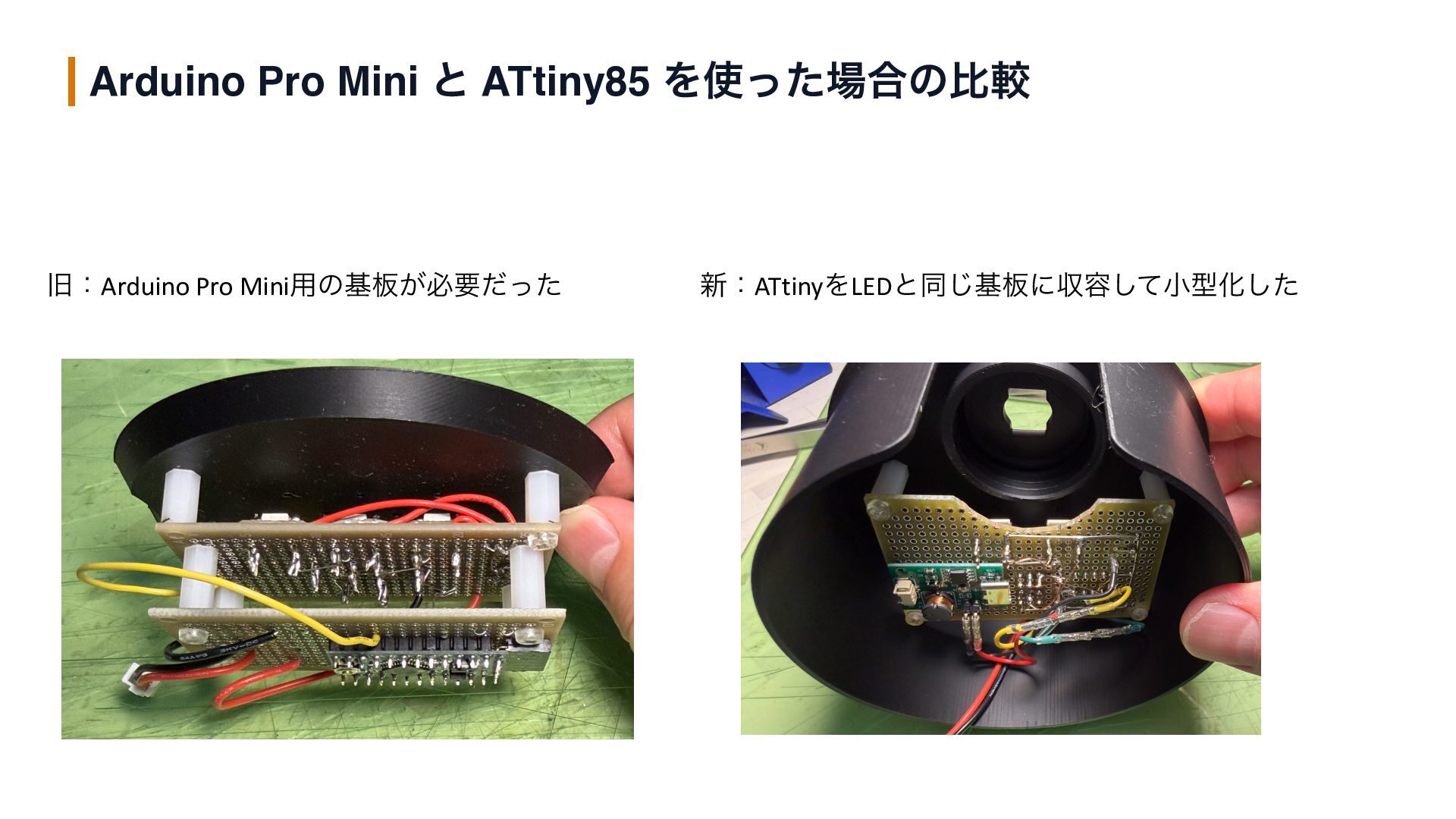

12. Arduino Pro Mini と ATtiny85 を使った場合の比較 旧：Arduino Pro Mini用の基板が必要だった 新：ATtinyをLEDと同じ基板に収容して小型化した

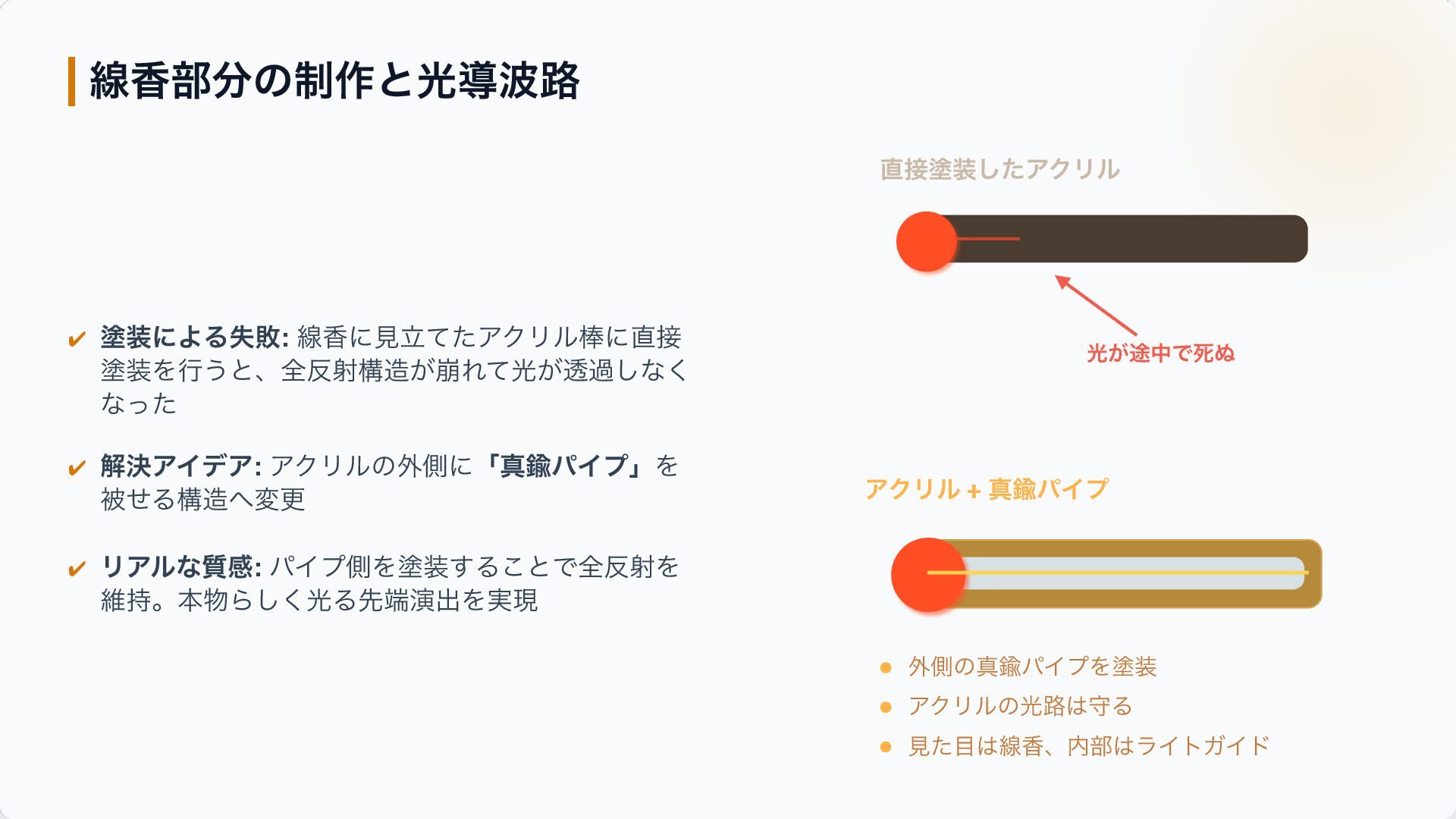

13. 線香部分の制作と光導波路 直接塗装したアクリル ✔ 塗装による失敗: 線香に見立てたアクリル棒に直接 塗装を行うと、全反射構造が崩れて光が透過しなく なった ✔ 解決アイデア: アクリルの外側に「真鍮パイプ」を 被せる構造へ変更 光が途中で死ぬ アクリル + 真鍮パイプ ✔ リアルな質感: パイプ側を塗装することで全反射を 維持。本物らしく光る先端演出を実現 外側の真鍮パイプを塗装 アクリルの光路は守る 見た目は線香、内部はライトガイド

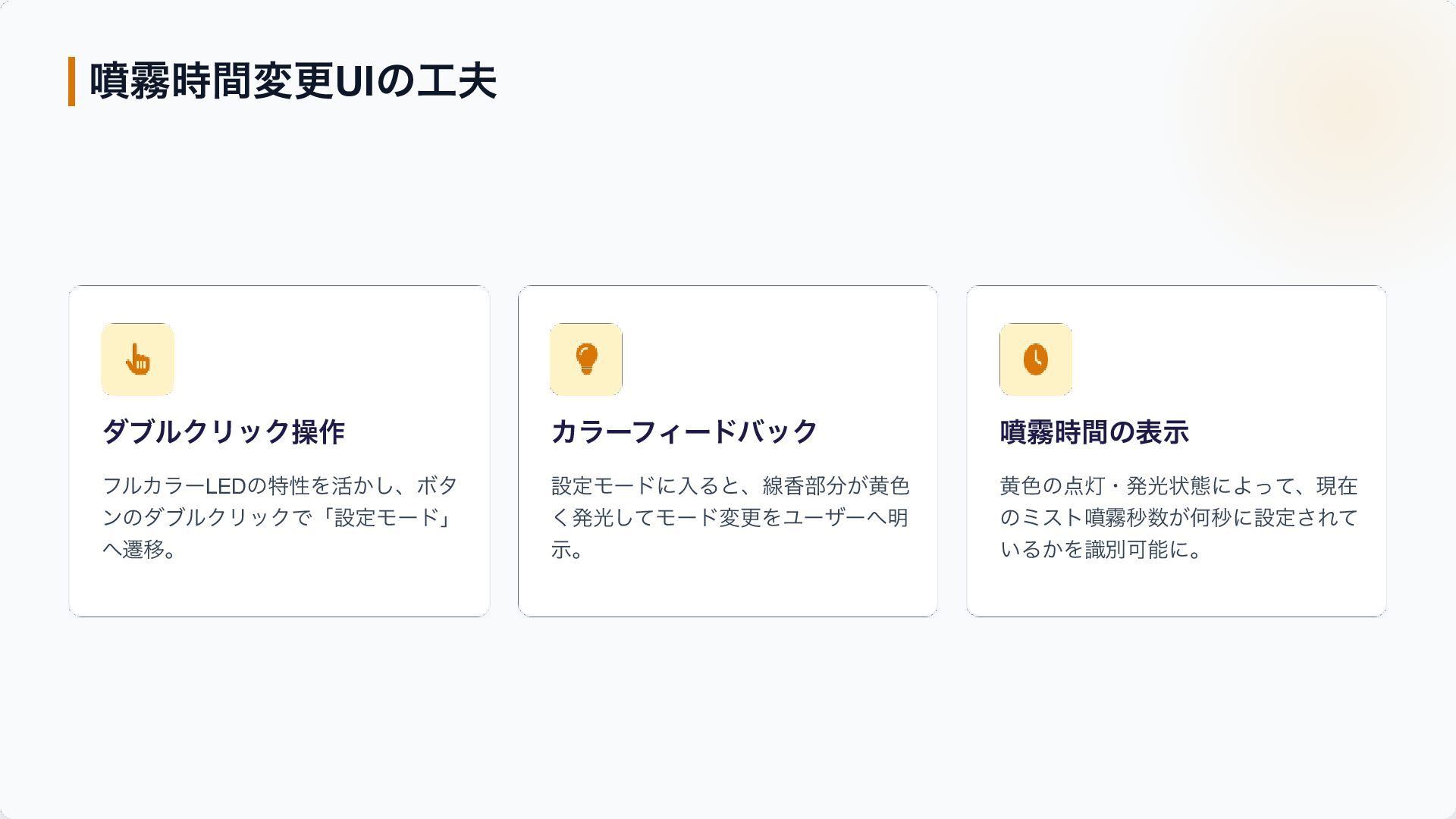

14. 噴霧時間変更UIの工夫 ダブルクリック操作 カラーフィードバック 噴霧時間の表示 フルカラーLEDの特性を活かし、ボタ ンのダブルクリックで「設定モード」 へ遷移。 設定モードに入ると、線香部分が黄色 く発光してモード変更をユーザーへ明 示。 黄色の点灯・発光状態によって、現在 のミスト噴霧秒数が何秒に設定されて いるかを識別可能に。

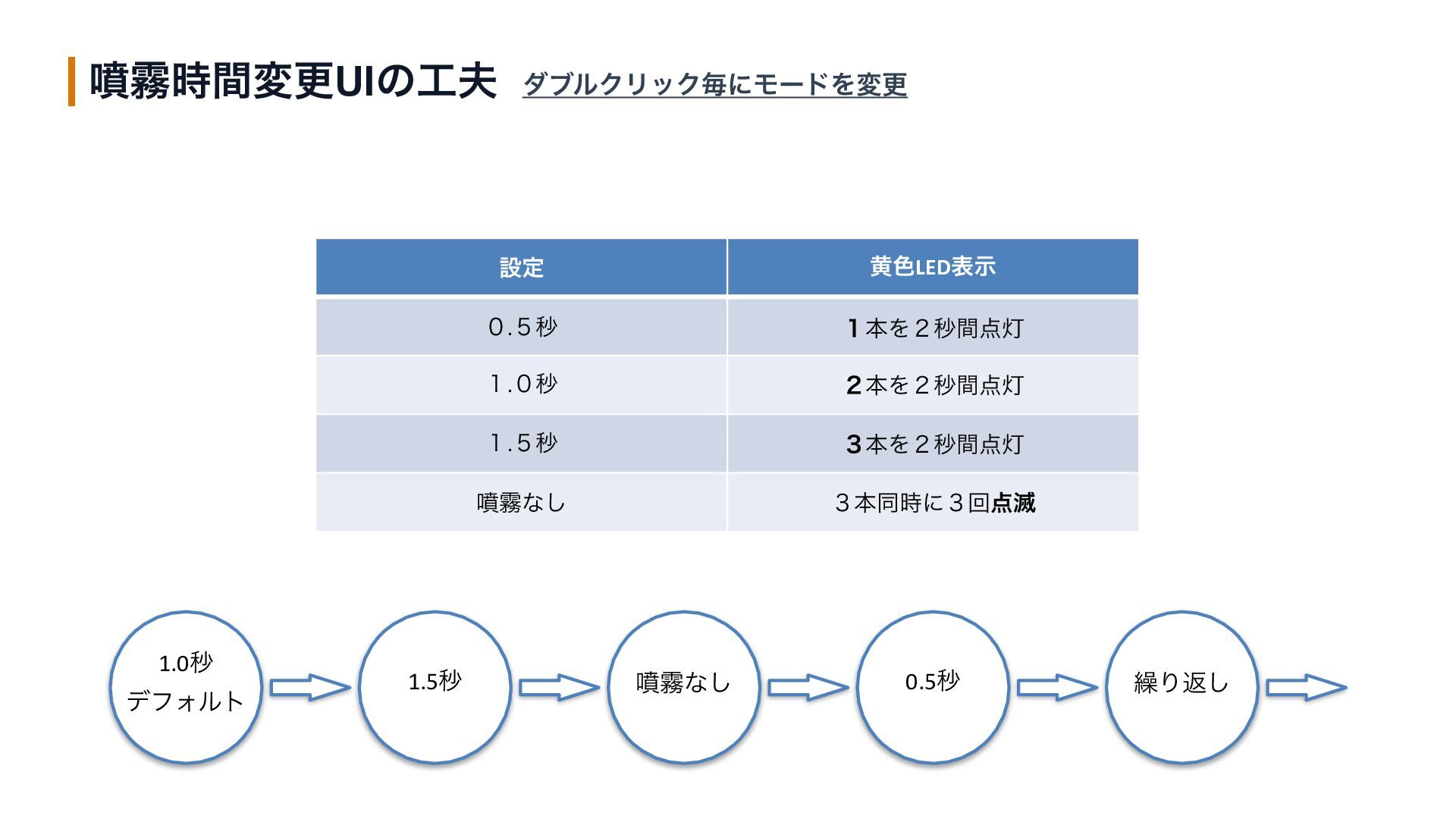

15. 噴霧時間変更UIの工夫 ダブルクリック毎にモードを変更 1.0秒 デフォルト 1.5秒 設定 黄色LED表示 ０.５秒 １本を２秒間点灯 １.０秒 ２本を２秒間点灯 １.５秒 ３本を２秒間点灯 噴霧なし ３本同時に３回点滅 噴霧なし 0.5秒 繰り返し

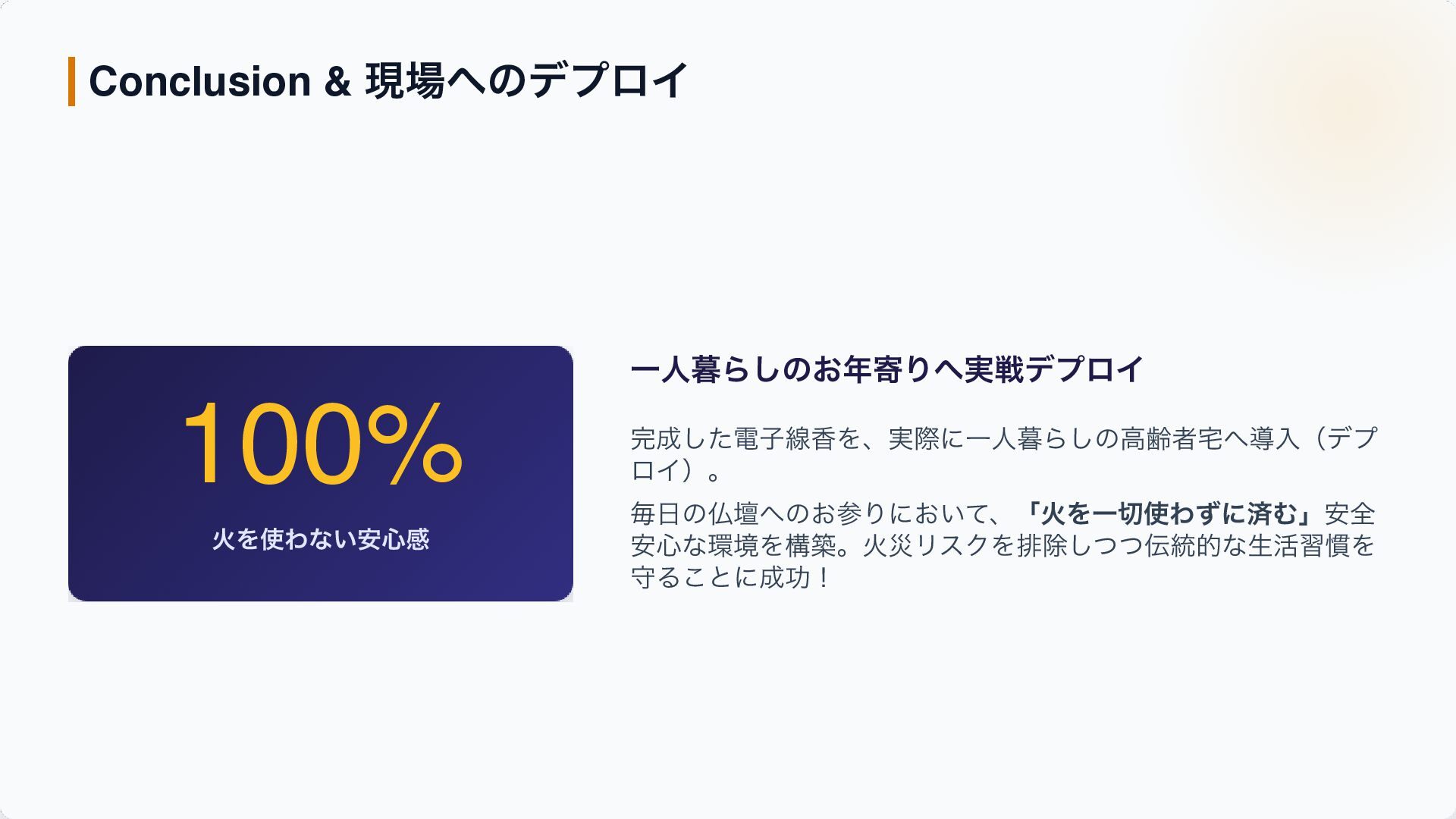

16. Conclusion & 現場へのデプロイ 一人暮らしのお年寄りへ実戦デプロイ 100% 火を使わない安心感 完成した電子線香を、実際に一人暮らしの高齢者宅へ導入（デプ ロイ）。 毎日の仏壇へのお参りにおいて、「火を一切使わずに済む」安全 安心な環境を構築。火災リスクを排除しつつ伝統的な生活習慣を 守ることに成功！
17. 以上、ありがとうございました
