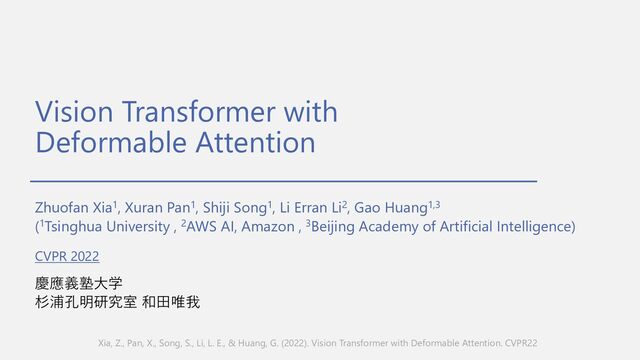

  1. Vision Transformer with
    Deformable Attention
    Zhuofan Xia1, Xuran Pan1, Shiji Song1, Li Erran Li2, Gao Huang1,3
    (1Tsinghua University , 2AWS AI, Amazon , 3Beijing Academy of Artificial Intelligence)
    慶應義塾⼤学
    杉浦孔明研究室 和⽥唯我
    Xia, Z., Pan, X., Song, S., Li, L. E., & Huang, G. (2022). Vision Transformer with Deformable Attention. CVPR22
    CVPR 2022

    和田唯我 / Yuiga Wada

    View full-size slide

  2. 概要
    2
    ü 受容野を変形して学習するDeformable Attentionを提案
    ü 画像認識モデルDATを提案し, Deformable Attentionの有⽤性を検証
    ü 様々な画像認識タスクでSwin Transformerなどの既存⼿法を超える結果を記録

    View full-size slide

  3. o 受容野 (receptive field)
    • 画像内の⼀つのクエリから情報を得る際に, 関係を捉えうる範囲
    ⇒ 各モデルごとに受容野は異なる
    背景 : 画像認識モデルにはそれぞれ固有の受容野が存在
    3
    CNN Swin Transformer
    [Liu+, ICCV21]
    Vision Transformer
    [Dosovitskiy+, ICLR20]

    View full-size slide

  4. 背景 : 受容野を変形できるAttentionが望まれる
    4
    o Vision Transformer [Dosovitskiy+, ICLR20]
    • CNNよりも広範囲な受容野を持つが, 計算量が⼤きい
    o Sparse Transformer
    • 計算量を落とすため, 受容野を狭める → 広範囲の関係性を捉えられない
    • 例 : Swin Transformer [Liu+, ICCV21] , PVT [Wang+, ICCV21]
    計算量を抑えつつ, 物体ごとに受容野を変形できるAttention機構が望まれる

    View full-size slide

  5. 既存研究 : DeformableなAttentionには改善の余地がある
    5
    o Deformable Convolution (DCN) [Dai+, ICCV17]
    • カーネルに対してoffsetを⽤いることで, 受容野を変形する
    o Deformable DETR [Zhu+, 2020]
    • DETRにDeformable モジュールを追加
    • 通常のAttentionだと計算量が⼤きい
    → Keyの次元を"!
    = 4 として計算量を削減
    ⇒ 重要な情報が失われているという指摘
    ⇒ 次元を減らすことなく受容野を変形できるAttentionの必要性
    DCN [Dai+, CCV17]

    View full-size slide

  6. 提案⼿法 : Deformable Attention Transformer
    o Deformable Attention Transformer (DAT)
    o 4-stageで構成
    o (前半) Shift-Window Attention (後半) Deformable Attention
    o 新規性
    o Deformable Attentionの提案 → 物体ごとに受容野を変形して学習
    6

    View full-size slide

  7. 提案⼿法 : Deformable Attention
    7
    o Deformable Attention
    o ⼊⼒画像 %と参照点 &
    % でAttentionを計算
    o グリッドからoffset分ずらした点を参照点 &
    % とする
    ⇒ 変形された受容野を実現

    View full-size slide

  8. Step1 : 格⼦点からのoffsetを計算
    1. ⼊⼒画像 % を線形変換し, クエリ ' を計算
    2. サブネットワーク ("##$%& より, 格⼦点 * からのoffset Δ* を計算
    * ∈ ℝ'!×)!×* , ' = %.
    +
    , Δ* = ("##$%&
    '
    8
    "!

    "
    $
    , &
    !

    &
    $
    ,!""#$%
    -
    Δ-

    View full-size slide

  9. Step2 : bilinear補間により参照点から特徴量を計算 (1/2)
    1. % ∈ ℝ'×)×/
    の各要素 10
    , 11 に対してbilinear補間 &
    % = 2 %; * + Δ* を計算
    9

    View full-size slide

  10. Step2 : bilinear補間により参照点から特徴量を計算 (2/2)
    10
    • すなわち 10
    , 11 近傍にある参照点から, 距離に応じた加重和を取る
    ' $"
    , $#
    , :

    View full-size slide

  11. Step3 : 変形された参照点をKey, ValueとしてAttentionを計算
    1. bilinear補間された参照点 &
    % を線形変換して 5
    6 , &
    7を計算
    2. クエリ 'と参照点から得られた 5
    6 , &
    7 とでAttentionを計算
    11
    offset情報を⽤いた
    Positional Embeddingを付与

    View full-size slide

  12. 定性的結果 : 物体ごとに参照点が変形されている
    12
    Stage3 Stage4
    • COCOデータセットで物体検出&セグメンテーションを実施
    ⇒ 各Stageにおいて, 対象物体へと集中するように参照点が変形

    View full-size slide

  13. 定量的結果 : 画像分類タスクにおいて既存⼿法を上回る結果を記録
    13
    • ImageNet-1Kを⽤いた画像分類
    • 様々な従来⼿法を上回る結果を記録
    • モデルサイズが⼤きくなるにつれて,
    精度が向上している

    View full-size slide

  14. 定量的結果 : セグメンテーションにおいても既存⼿法を上回る結果を記録
    14
    • ADE20Kを⽤いたセグメンテーション
    • Swin Transformer, PVTを上回る結果を記

    • 最も軽量なDAT-Tにおいても, PVT-Sや
    Swin-Tを上回っている

    View full-size slide

  15. Ablation : Deformable Attentionは後半のみの配置が最良
    15
    • Deformable AttentionはStage3 / Stage4 のみの配置が最良
    ⇒ Stage1 / Stage2では, ⽐較的局所的な特徴を学習させた⽅が良い
    ✔ → Deformable Attention / 空 → Shift-Window Attention

    View full-size slide

  16. まとめ
    16
    ü Deformable Attention Transformer (DAT)を提案
    ü Deformable Attentionにより物体ごとに受容野を変形して学習
    • Deformable Attentionは後半のStageに配置するのが最良
    ü 様々な画像処理タスクでSwin Transformerを超える精度を記録

    View full-size slide

  17. ⇒ Swin Transformer / DCNはクエリごとに異なる受容野を持つ
    Appendix : ⼿法ごとの受容野
    17

    View full-size slide

  18. Appendix : アーキテクチャの詳細
    18

    View full-size slide

  19. Appendix : 物体検出に関する定量的結果
    19

    View full-size slide
