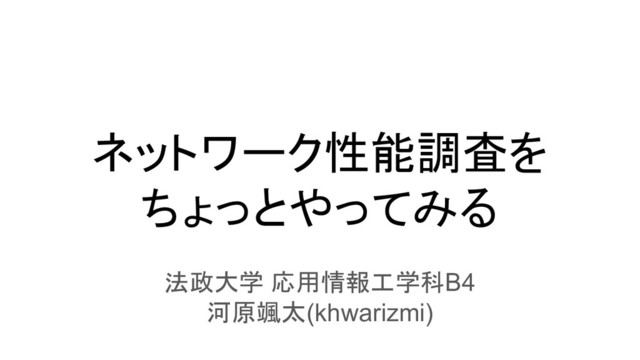

1. ネットワーク性能調査を ちょっとやってみる 法政大学 応用情報工学科B4 河原颯太(khwarizmi)
2. 自己紹介 - 河原颯太(かわはらそうた) @khwarizmi6514 - 法政大学応用情報工学科 学部4年 金井(ネットワークセキュリティ)研究室所属 - 小学5年から野球を初めて高校3年までやっていた. - 春日部高校出身です! (これを言うといろんなところで先輩後輩が釣れることに最近 気が付いた) - パソコンとは無縁の生活だったが, 大学入学時, 気が付いたらパソコンをやらなけ ればいけなくなっていた. - 一緒に研究をしてくれる後輩募集中 (一人で研究をしていて寂しい)
3. 最近やってること - DPDKを用いたネットワークスタック開発 - NICのデバドラ開発 - NICのハードウェア機能活用による性能比較調査 *最近やりたいこと* - FreeBSDで性能調査(ネットワークスタック参照したりしときながら触ったことがな い) - XDP(Internet week での lineの金丸さんのLTが熱かった) - 自作キーボード(おととい自作キットをポチった) - FPGA(購入してLEDチカチカまでしてそのままタンスの奥にいる)
4. 話に入る前に ちょうど24時間前くらいに決まったほぼ飛び入りLTなので ぜひ 期待値0で 聞いてください
5. 今日の話題 つい最近からやっている NICのハードウェア機能活用による性能比較調査 の現在の進捗を発表します.
6. 近年の High speed network 事情 - ハードウェア性能が向上し, ワイヤーレートが非常に伸びている - ネックがハードからソフト的な場所に移っている ⬇ - ソフト的なネックを排除したい - 余っているハードウェアパワーを有効に使いたい
7. 近年の High speed network 事情 - ハードウェア性能が向上し, ワイヤーレートが非常に伸びている - ネックがハードからソフトに近い場所に移っている ⬇ - ソフト的なネックを排除したい - 余っているハードウェアパワーを有効に使いたい
8. 今日の話題となる手法 - RSS (と RPS) - チェックサムオフローディング - LRO (と GRO)
9. RSS (とRPS) マルチコア環境における問題 - パケット受信のソフト割り込みは1つのCPUに偏ってしまう. - 家庭用PCでもマルチコアが普通の環境出コア数で性能がスケールしないのは非 常によろしくない - 単純に適当にパケットを順番に各コアに割り振るのでは多くの無視できない問題が ある.
10. RSS (とRPS) RSSとは - Receive Side Scalingの略 - パケットをマルチコアで処理する手法 - マルチキューNICでのみ使用可能 RPSとは - RSSのソフトウェア実装
11. RSS (とRPS) 仕組み - パケットヘッダの一部でハッシュ計算をし, ハッシュ値からキューを選択 - 各コアに各キューが割り振られる(と思ってほとんど構わない) - 担当のキューにパケットが来たら各コアが処理 - パケットのヘッダからハッシュを取るため, 同じフローのパケットが分散されることが ない
12. RSS (とRPS) 計測結果 RSS スループット (Gbps) 有効 9.43 無効 5.08
13. RSS (とRPS) ソフト割り込みの様子 ← 前 後→ (ちょっと怪しい...)
14. チェックサムオフローディング - IP, TCP, UDPのチェックサムをNICが計算してくれるやつ - こういう決まりきった計算はハードウェアの方が得意だという風に誰かが言っていま した - 基本的にはCPU使用率を下げる効果がある
15. チェックサムオフローディング 計測結果 checksum offloading スループット (Gbps) CPU使用率 (%) 有効 9.36 96.2 無効 9.29 99.3
16. LRO と GRO 割り込み事情 - 割り込みはとにかく重い(コンテキストスイッチ, キャッシュ汚染) - GbEでショートパケット(64byte)とすると, 1000000000(bit) ÷ 8(byte) ÷ 64(パケット) = 1953125 つまり, 秒間約200万回の割り込みが発生している - さすがに多すぎるでしょ
17. LRO と GRO LROとは - Lerge Receive Offload の略 - 分割されたTCPパケットをNICでリアセンブルする - 割り込みを削減できる GROとは - General Receive Offload の略 - LRO のソフトウェア実装
18. LRO と GRO 計測結果 GRO スループット (Gbps) CPU使用率 (%) 有効 9.41 10.3 無効 5.08 100
19. まとめ うまくNICを使ってちゃんとチューニングをすれば linuxネットワークスタックでも10G出せます
