1. LABORATORIO I MEDICIONES DE VOLTAJE CORRIENTE Y RESISTENCIA CIRCUITOS ELECTRICOS I NUBIA ALEXANDRA SUAREZ CHAVEZ YOLIMA LIZETH RODRIGUEZ RUIZ VICTOR ALFONSO PEÑALOSA HERRERA POLITECNICO GRANCOLOMBIANO INGENIERIA DE TELECOMUNICACIONES

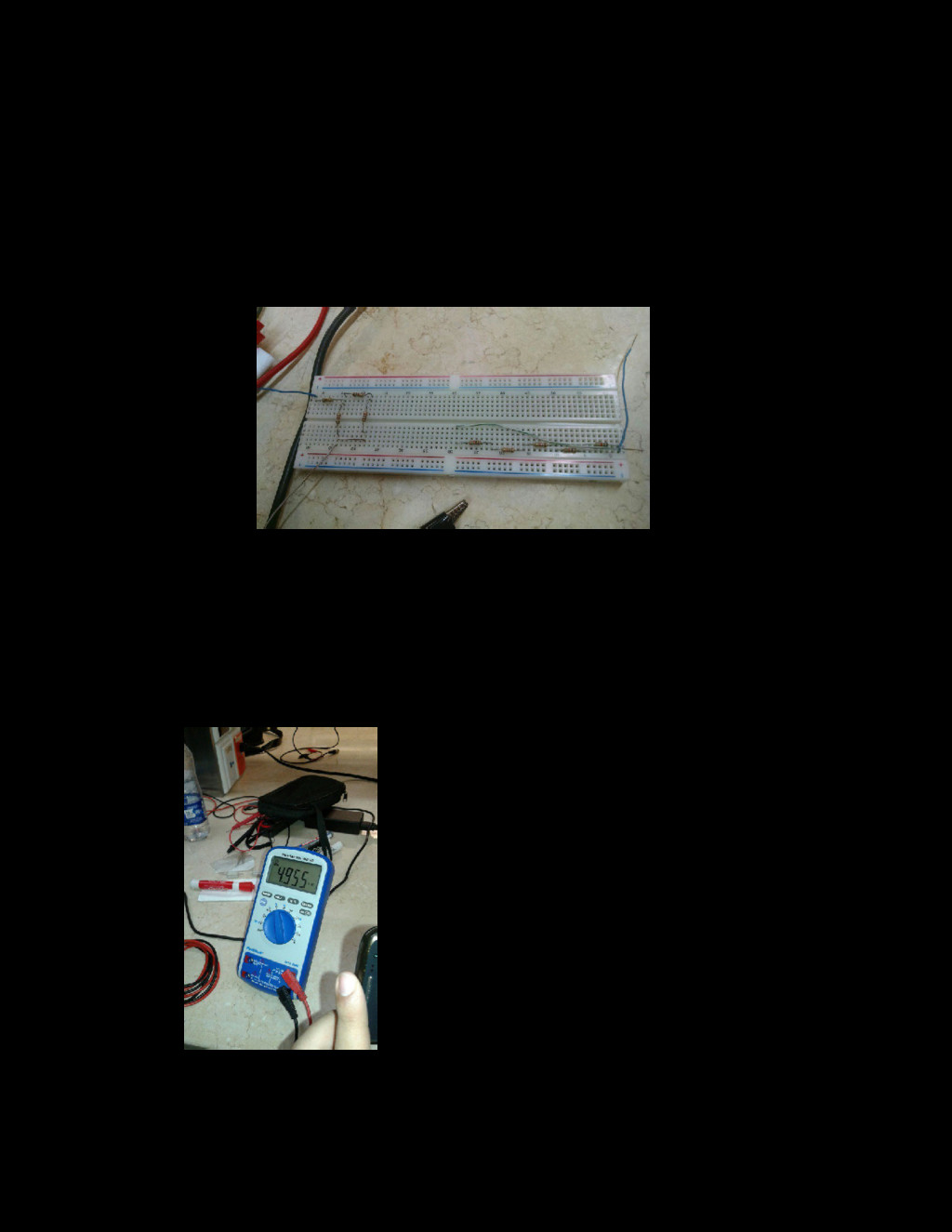

2. PRACTICA 1 Primero realizaremos los cálculos según ley de ohm y luego tomaremos las mediciones de corriente, voltaje y resistencia, en el circuito montado en serie. 1. Calcular la resistencia equivalente del circuito  Ahora mediremos la resistencia equivalente en el circuito con el multímetro.
3. Notamos que la resistencia equivalente en el cálculo y tomada con el multímetro debe ser la misma o aproximarse. En este caso nos da 4.9 ohm. 2. Calcular la corriente total que circula por el circuito, por ley de ohm.  A continuación realizamos la medición con el multímetro Para medir la corriente total del circuito, se apagó la fuente de alimentación y se seleccionó la función de amperímetro, colocando el multímetro en serie con la corriente a medir. Encendemos la fuente. Notamos que la corriente calculada por medio de ley de ohm se aproxima la medida en el circuito 2,4 ma. 3. Calculo la tensión en cada resistencia, como el valor de resistencia es igual para todas, la tensión en cada resistencia sería la misma. *ahora haremos la medición de voltaje por medio del multímetro Primero energizamos el circuito en este caso utilizamos una fuente de 12V, seleccionamos la función voltímetro, a continuación colocamos las puntas (+ y –) del multímetro en paralelo a la
4. resistencia al voltaje a medir. Como notamos en la imagen el voltaje es 2.3V, es aproximado al del cálculo realizado por medio de ley de ohm.
5. CARACTERISTICAS ELECTRICAS DE LOS DISPOSITIVOS FUENTE: DC multi-output power supply. De voltaje 12V Multímetro: true RMS multimeter
6. DEFINICIONES: *VOLTAJE: es la fuerza necesaria en un par de terminales (a-b) para mover la carga a través de un elemento. *CORRIENTE: es el movimiento de carga eléctrica a través de la sección trasversal de un conductor. *RESISTECIA: dispositivo que se opone al flujo de la corriente a su paso por un circuito eléctrico cerrado. *VOLTÍMETRO: Instrumento diseñado para medir voltaje entre dos puntos, se debe conectar en paralelo con el elemento cuyo voltaje se va a medir.
