1. ～eBee 史上もっと革新的なeBee Xのご紹介 ～
2. 2010年 senseFly が初めてリリースしたマッピング向け固定翼UAV 2010 Swinglet Cam
3. 2012年 eBeeリリース 世界で最も使用されているマッピング向け固定翼UAV The eBee
4. eBee RTK は、マッピング向けUAVに革新を起こしました 2014 eBee RTK
5. eBee Plusの航続時間を最大59分に延長 2016 eBee Plus eBee SQ senseFly S.O.D.A. RTK & PPK on Demand
6. 2018年 3Dマッピングに再び 革新をもたらす固定翼UAVをリリース eBee eBee RTK swinglet eBee Ag eBee SQ eBee Plus eBee _
7. StrictlyConfidential eBee X PV01
8. StrictlyConfidential で… 何が変わったの？
9. StrictlyConfidential 全て! 画期的なカメラ 高品質な3D出力 従来より広範囲 最大航続時間 90分 最大面積 500ha Steep Landing eBee Plusの1/3 のアプローチ 頑丈なデザイン 厳しい環境における 耐久性 簡略化されたメンテナンス モジュール交換 （修理時間短縮）
10. • senseFly S.O.D.A. 3Dは、画期的なカメラです • センサーサイズ1-inch, 解像度20MP, グローバルシャッター • フライト中に、角度変更 • 3つの画像 (2 斜め, 1垂直) • より広角な撮影 と 垂直撮影 • 都市、鉱山、山岳などに最適な3D撮影 • 従来より広範囲な撮影範囲 （最大500ha フラットな地形で対地高度122mでフライト） • DIFG (Direct In-flight Georeferencing) （フライト中、撮影した画像に直接位置情報を書込み） LargerCoverage Optimal3Dmapping 1 2 3 senseFly S.O.D.A.3D： 斜め撮影可能な画期的なカメラ
11. S.O.D.A. (垂直のみ) vs S.O.D.A. 3D (垂直 + 斜め)
12. senseFly S.O.D.A. 3Dは、大規模な3Dモデルを可能にします
13. senseFly Aeria X : eBee史上最高の写真測量向けRGBカメラ  senseFly Aeria Xは、コンパクトな無人機写真測量向けカメラです  デジタル一眼レフカメラ（DSLR）と同品質で小型、軽量なカメラ： o APS-Cセンサー, 解像度24MP , グローバルシャッター o 地上解像度2.5cm / px @対地高度122m o DSLR with APS-Cの例： Nikon D500, Canon EOS7D:  Smart Exposure テクノロジー搭載（最適な露出調整機能）  DIFG (Direct In-flight Georeferencing) （フライト中、撮影した画像に直接位置情報を書込み）
14. senseFly Aeria Xは、Smart Exposureテクノロジーにより常に高画質を実現  様々な環境および光条件に合わせて最適化された露光調整  撮影対象物の輪郭  ノイズやブレのリスクを最小限に抑える  より広範囲の地図作成

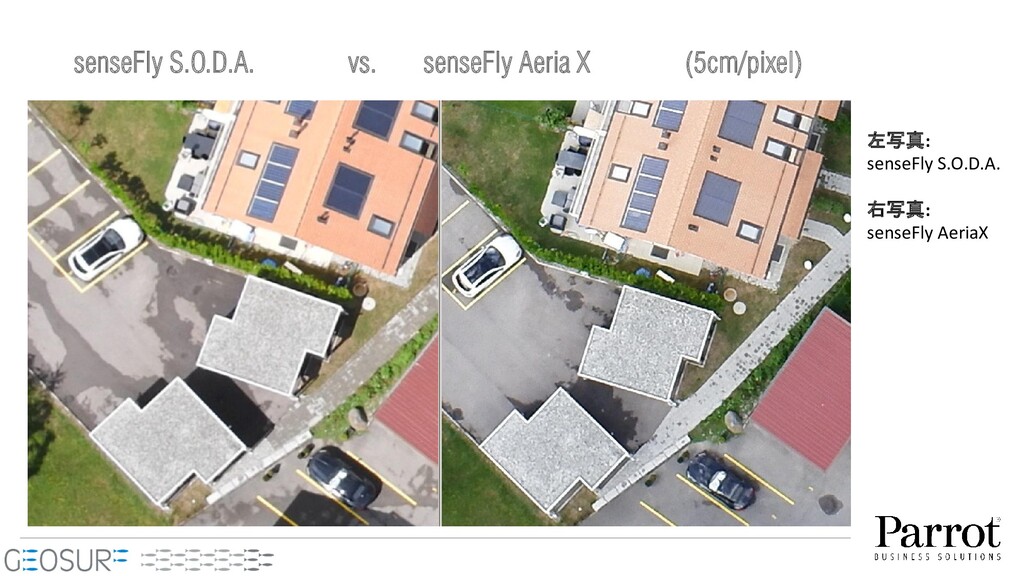

15. senseFly S.O.D.A. vs. senseFly Aeria X (5cm/pixel) 左写真: senseFly S.O.D.A. 右写真: senseFly AeriaX
16. Duet T : RGB とサーマル画像を同時撮影

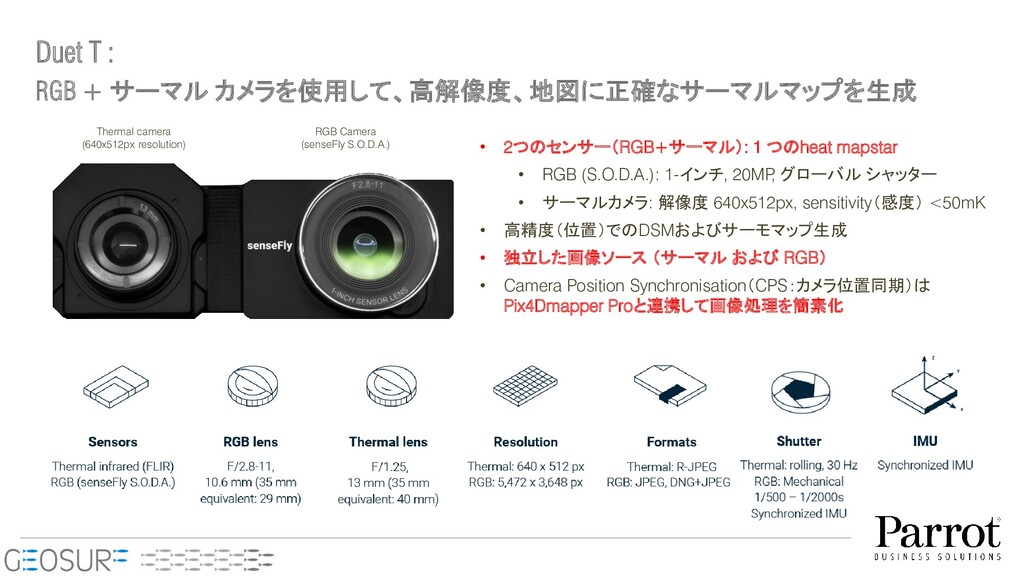

17. Duet T : RGB + サーマル カメラを使用して、高解像度、地図に正確なサーマルマップを生成 • 2つのセンサー（RGB+サーマル）: 1 つのheat mapstar • RGB (S.O.D.A.): 1-インチ, 20MP , グローバル シャッター • サーマルカメラ: 解像度 640x512px, sensitivity（感度） <50mK • 高精度（位置）でのDSMおよびサーモマップ生成 • 独立した画像ソース （サーマル および RGB） • Camera Position Synchronisation（CPS：カメラ位置同期）は Pix4Dmapper Proと連携して画像処理を簡素化 Thermal camera (640x512px resolution) RGB Camera (senseFly S.O.D.A.)
18. Duet T :サーマル3Dモデルの生成
19. Sequoia+ : マルチスペクトラムカメラ（RGB (16MP) + near-infrared / red-edge / red / green)
20. マッピング 写真測量 サーマルマッピング 農業（リモートセンシング） senseFly S.O.D.A.3D senseFly Aeria X senseFly Duet T Parrot Sequoia+ 測量会社 / 航測会社 / ドローン販売およびサービス提供会社 • 鉱業、採石場および骨材 • 都市再生 • 環境調査機関 • 測量会社 • 建設会社 • 環境調査機関 • エネルギー会社 • プラント（石油・ガス）会社 • 環境調査機関 • コンサルタント（作物関係） • 協同組合および農業法人 • 農業研究機関 eBee Xは、すべての用途とユーザに最適化されたペイロードを用意しています • senseFly S.O.D.A. および senseFly S.O.D.A. Corridor : eBeeカメラ搭載可能 • 更なる搭載可能なセンサー 今後リリース予定

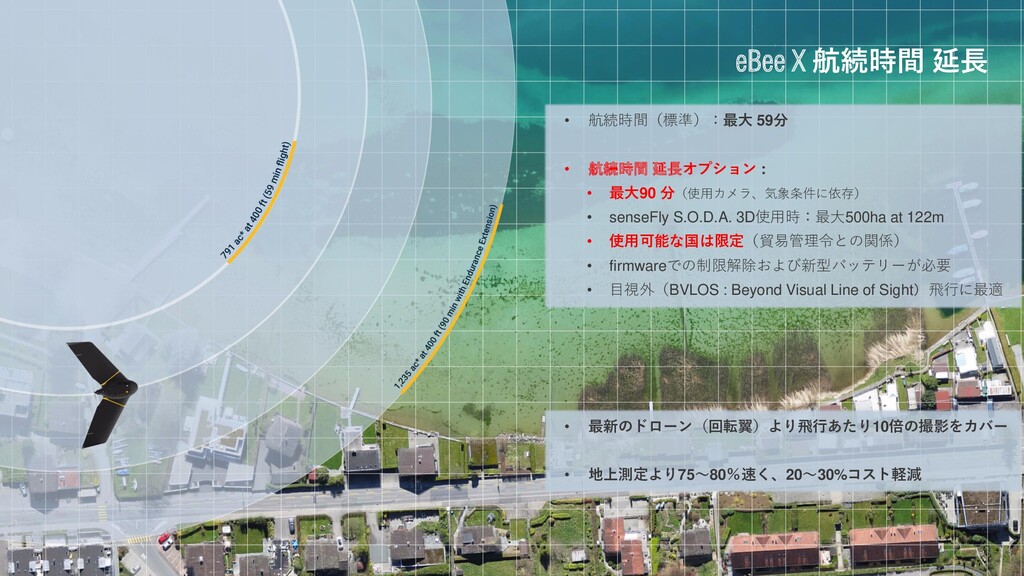

21. StrictlyConfidential • 航続時間（標準）：最大 59分 • 航続時間 延長オプション : • 最大90 分（使用カメラ、気象条件に依存） • senseFly S.O.D.A. 3D使用時：最大500ha at 122m • 使用可能な国は限定（貿易管理令との関係） • firmwareでの制限解除および新型バッテリーが必要 • 目視外（BVLOS : Beyond Visual Line of Sight）飛行に最適 • 最新のドローン（回転翼）より飛行あたり10倍の撮影をカバー • 地上測定より75〜80％速く、20〜30%コスト軽減 eBee X 航続時間 延長
22. Steep Landing : eBee Plusのアプローチの1/3しか必要としない  Steep Landing: 後方の直線距離の短縮および35° 入射角での進入は、 都市部や工業地帯など直線着陸が難しい場所での着陸 の可能性を広げます。 Steep Linear Landing 通常の直線着陸 50m 80m 0m 200m 0m

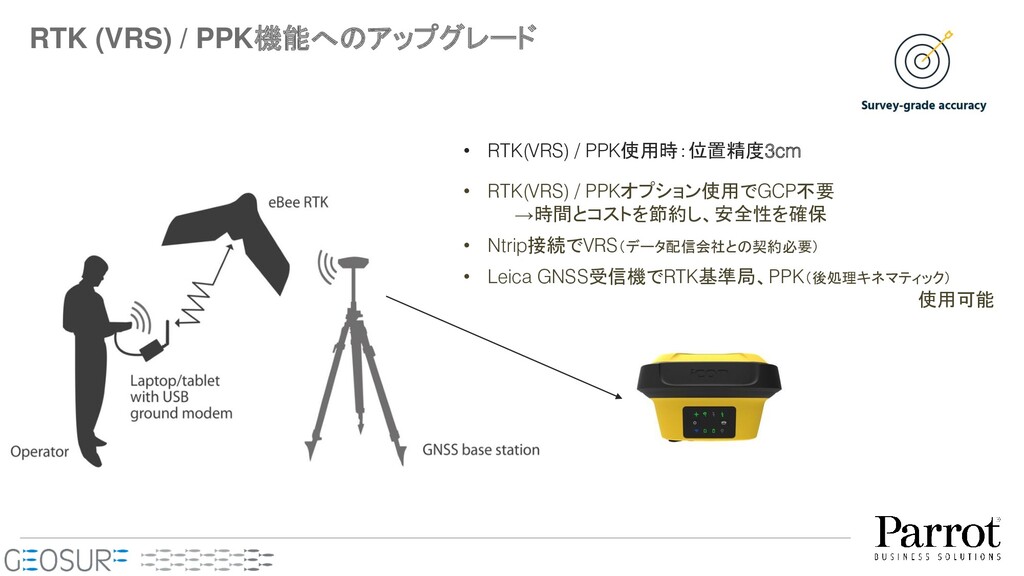

23. RTK (VRS) / PPK機能へのアップグレード • RTK(VRS) / PPK使用時：位置精度3cm • RTK(VRS) / PPKオプション使用でGCP不要 →時間とコストを節約し、安全性を確保 • Ntrip接続でVRS（データ配信会社との契約必要） • Leica GNSS受信機でRTK基準局、PPK（後処理キネマティック） 使用可能
24. 頑丈なデザイン：過酷な環境で繰り返し着陸した後でもマッピングを続けます。  強化したunderbodyでeBee史上最も頑丈なeBee X  最適化された機体設計：航空力学に基づいた設計  改良されたウィングレット：安定性と風への耐性（最大 12.8m/s）の向上  10年以上のUAVマッピング経験 Ultra-strong underbody
25. モジュール設計により、部品交換を簡素化 モジュール コンセプト • 簡単に部品を交換できる簡単な修理 • 部品交換による新品化 • 適正な部品価格 Autopilot Stack 4 Screws Upper Body 8 Screws Lower Body 8 Screws Clipped Wings Clipped & Interchangeable Payloads Pitot Tube 2 Screws
26. eBee Xの開発には、世界各国の代理店やユーザ様が密接に関わっています 現在 “私はすぐにeBee Xを快適に飛行できると感じました。そして、senseFly Aeria Xは驚異的なマッピングカメラです。 機体に関してこれほど頑丈なのか！” Scott Hiebert, CEO, GreenAeroTech • あらゆる環境で継続的にテ ストされています... • 世界各国15以上の代理店 および顧客と2か月以上テ スト済み Sipalay, Philippines • 写真測量ために設計され たUAV • 10年間の固定翼UAV経験 に基づいて設計 • 仕様は ユーザからのフィー ドバックが基本

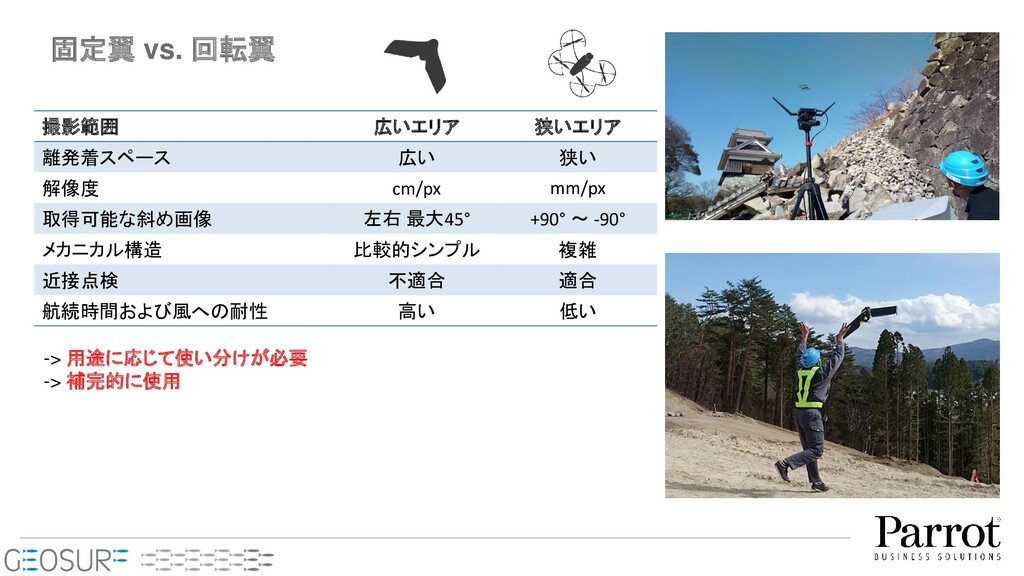

27. 固定翼 vs. 回転翼 撮影範囲 広いエリア 狭いエリア 離発着スペース 広い 狭い 解像度 cm/px mm/px 取得可能な斜め画像 左右 最大45° +90° ～ -90° メカニカル構造 比較的シンプル 複雑 近接点検 不適合 適合 航続時間および風への耐性 高い 低い -> 用途に応じて使い分けが必要 -> 補完的に使用
28. 固定翼 vs. 回転翼 約1.2km 約800m  約96haの現況測量（土量計算）  TPS / GNSS測量での作業工数は？  回転翼UAVでのフライト数は？  標定点、検証点の設置点数は？ （設置時間は？）  1フライト（約80分、準備約10分）  標定点、検証点は、10～15点 （設置時間2時間） eBee X なら・・・
29. 固定翼 vs. 回転翼 約600m 約500m  約30haの現況測量（コンタ図 / 体積計算）  TPS / GNSS測量での作業工数は？  回転翼UAVでのフライト数は？  標定点、検証点の設置点数は？ （設置時間は？）  1フライト（約25分、準備約10分）  標定点、検証点は、5～6点 （設置時間1時間） eBee X なら・・・
30. 固定翼 vs. 回転翼 ＋  TLSの点群データと画像のピクセル データを合成して3Dメッシュ生成  高精度の3Dテクスチャモデルを実現  回転翼で撮影した画像や一般的なSfMソフト ウェアではリアルな3Dモデル（特に構造物） ができない
31. デモフライト随時実施中！ （フライトプラン作成だけでもO.K！） ご清聴ありがとうございました。
