BigQueryを使った機械学習プロジェクトの分析とオフライン検証

mahiguch
October 17, 2019

 BigQueryを使った機械学習プロジェクトの分析とオフライン検証

「【増枠】酒とゲームとインフラとGCP 第11回」の発表資料です。
https://connpass.com/event/147801/

mahiguch

October 17, 2019
Tweet

More Decks by mahiguch

Other Decks in Programming

Transcript

  1. Copyright © LIMIA, Inc. All Rights Reserved.
    BigQueryを使った機械学習
    プロジェクトの分析とオフライン
    検証
    LIMIA推薦システム事例発表

    View full-size slide

  2. Copyright © LIMIA, Inc. All Rights Reserved.
    ● グリーグループのリミア株式会社で、LIMIA という住まい領域のメディア
    を作っています。ゲーム会社ですが、最近はメディアに力を入れていま
    す。
    ● 機械学習(RecSys)のエンジニアですが、iOS, Android,JSなどもやってい
    る何でも屋です。5歳の娘のパパ。twitter: @mahiguch1
    ● 部活動でグリー技術書典部を作り技術書典7参加、8に参加予定。
    ● https://limia.jp/
    ● https://arine.jp/
    ● https://aumo.jp/
    ● https://www.mine-3m.com/mine/
    Masahiro Higuchi/樋口雅拓
    2

    View full-size slide

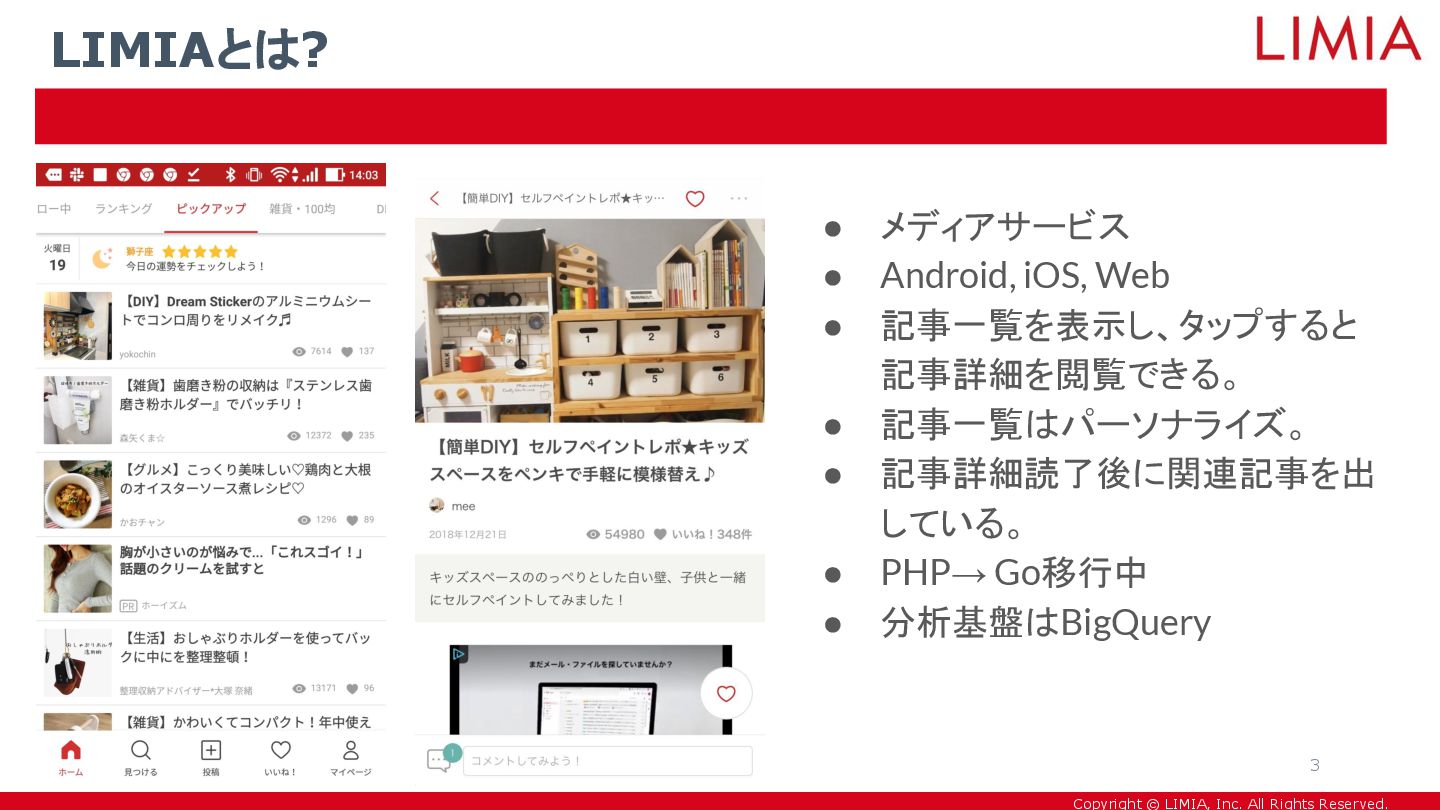

  3. Copyright © LIMIA, Inc. All Rights Reserved.
    LIMIAとは?
    3
    ● メディアサービス
    ● Android, iOS, Web
    ● 記事一覧を表示し、タップすると
    記事詳細を閲覧できる。
    ● 記事一覧はパーソナライズ。
    ● 記事詳細読了後に関連記事を出
    している。
    ● PHP→ Go移行中
    ● 分析基盤はBigQuery

    View full-size slide

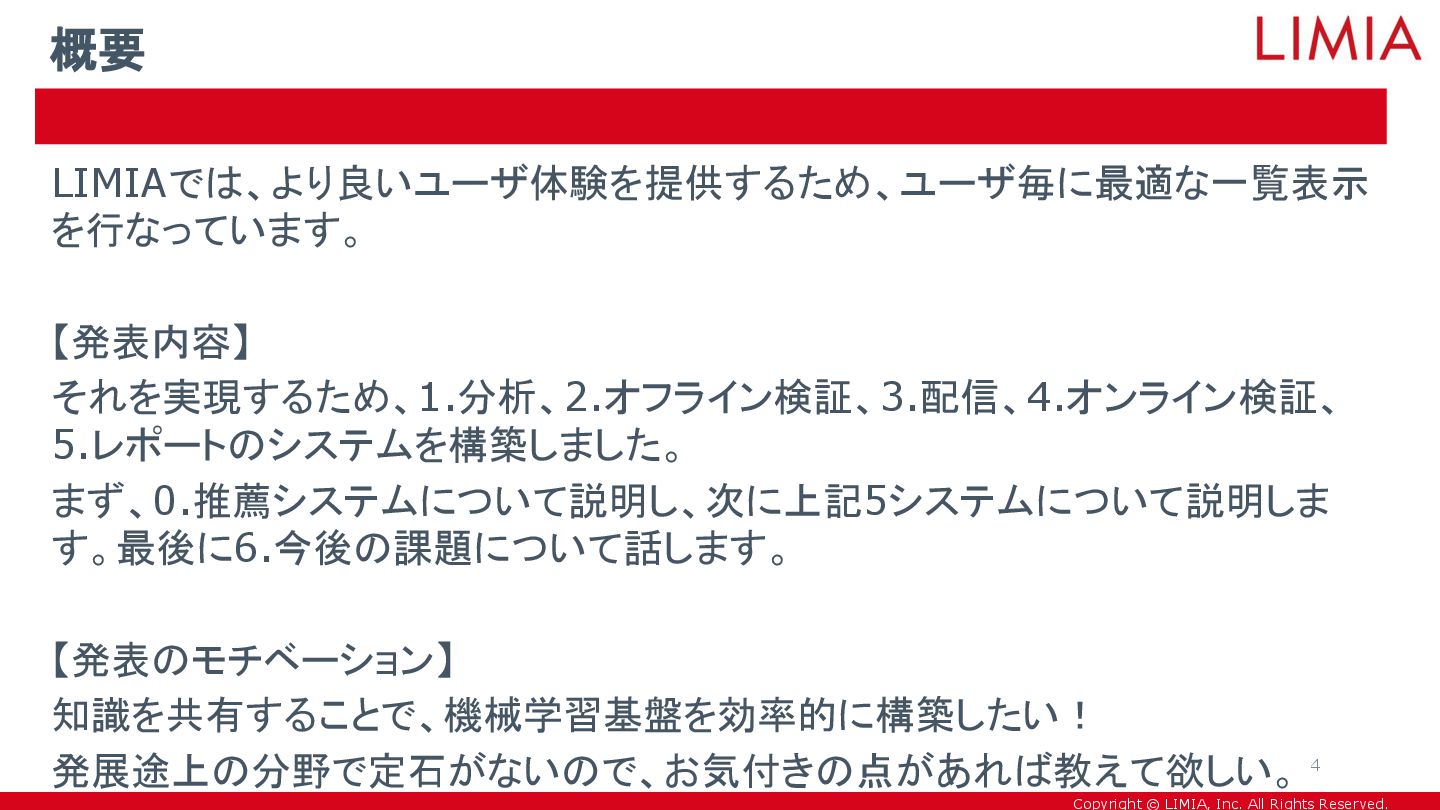

  4. Copyright © LIMIA, Inc. All Rights Reserved.
    LIMIAでは、より良いユーザ体験を提供するため、ユーザ毎に最適な一覧表示
    を行なっています。
    【発表内容】
    それを実現するため、1.分析、2.オフライン検証、3.配信、4.オンライン検証、
    5.レポートのシステムを構築しました。
    まず、0.推薦システムについて説明し、次に上記5システムについて説明しま
    す。最後に6.今後の課題について話します。
    【発表のモチベーション】
    知識を共有することで、機械学習基盤を効率的に構築したい!
    発展途上の分野で定石がないので、お気付きの点があれば教えて欲しい。
    概要
    4

    View full-size slide

  5. Copyright © LIMIA, Inc. All Rights Reserved.
    0.推薦システムとは
    概要説明

    View full-size slide

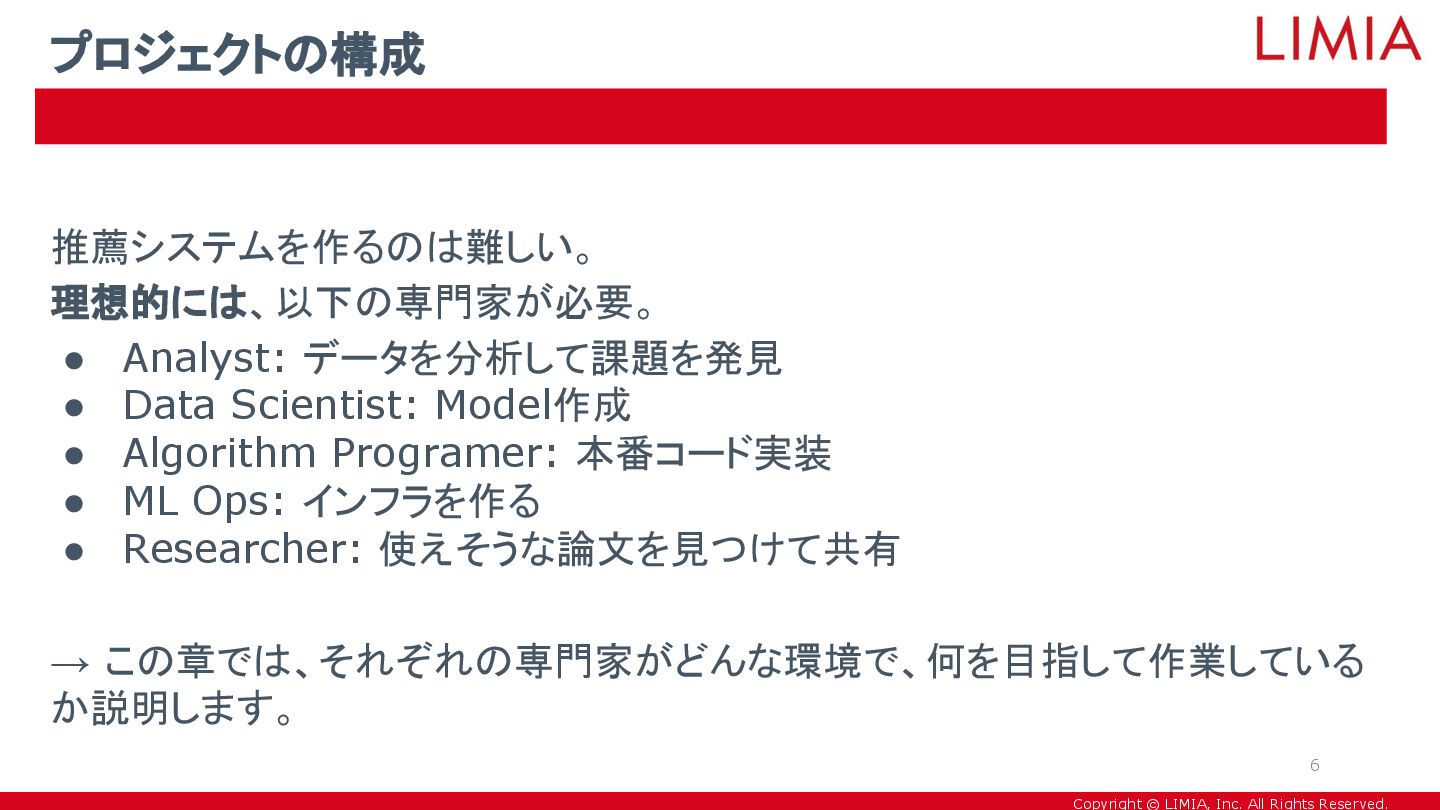

  6. Copyright © LIMIA, Inc. All Rights Reserved.
    推薦システムを作るのは難しい。
    理想的には、以下の専門家が必要。
    ● Analyst: データを分析して課題を発見
    ● Data Scientist: Model作成
    ● Algorithm Programer: 本番コード実装
    ● ML Ops: インフラを作る
    ● Researcher: 使えそうな論文を見つけて共有
    → この章では、それぞれの専門家がどんな環境で、何を目指して作業している
    か説明します。
    プロジェクトの構成
    6

    View full-size slide

  7. Copyright © LIMIA, Inc. All Rights Reserved.

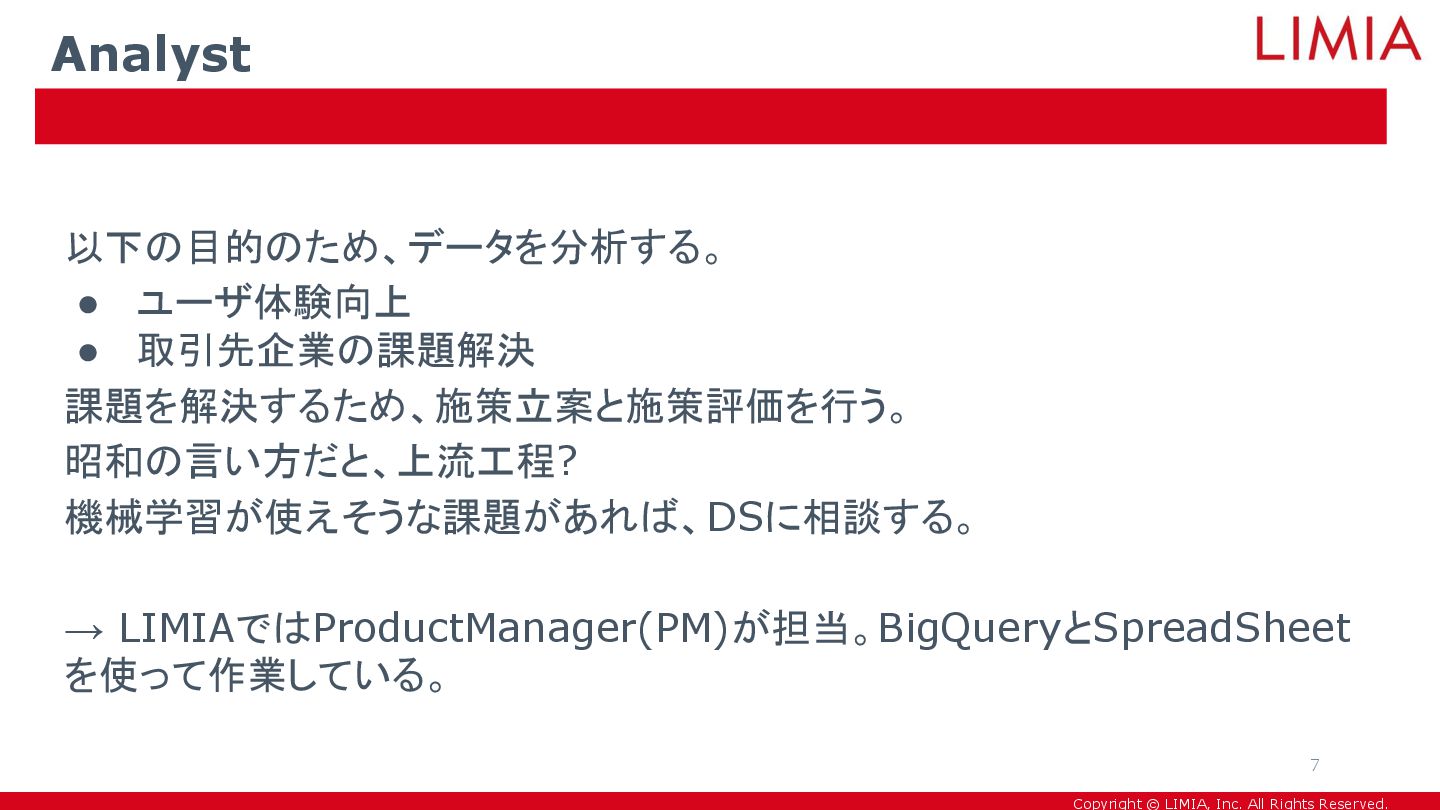

    以下の目的のため、データを分析する。
    ● ユーザ体験向上
    ● 取引先企業の課題解決
    課題を解決するため、施策立案と施策評価を行う。
    昭和の言い方だと、上流工程?
    機械学習が使えそうな課題があれば、DSに相談する。
    → LIMIAではProductManager(PM)が担当。BigQueryとSpreadSheet
    を使って作業している。
    Analyst
    7

    View full-size slide

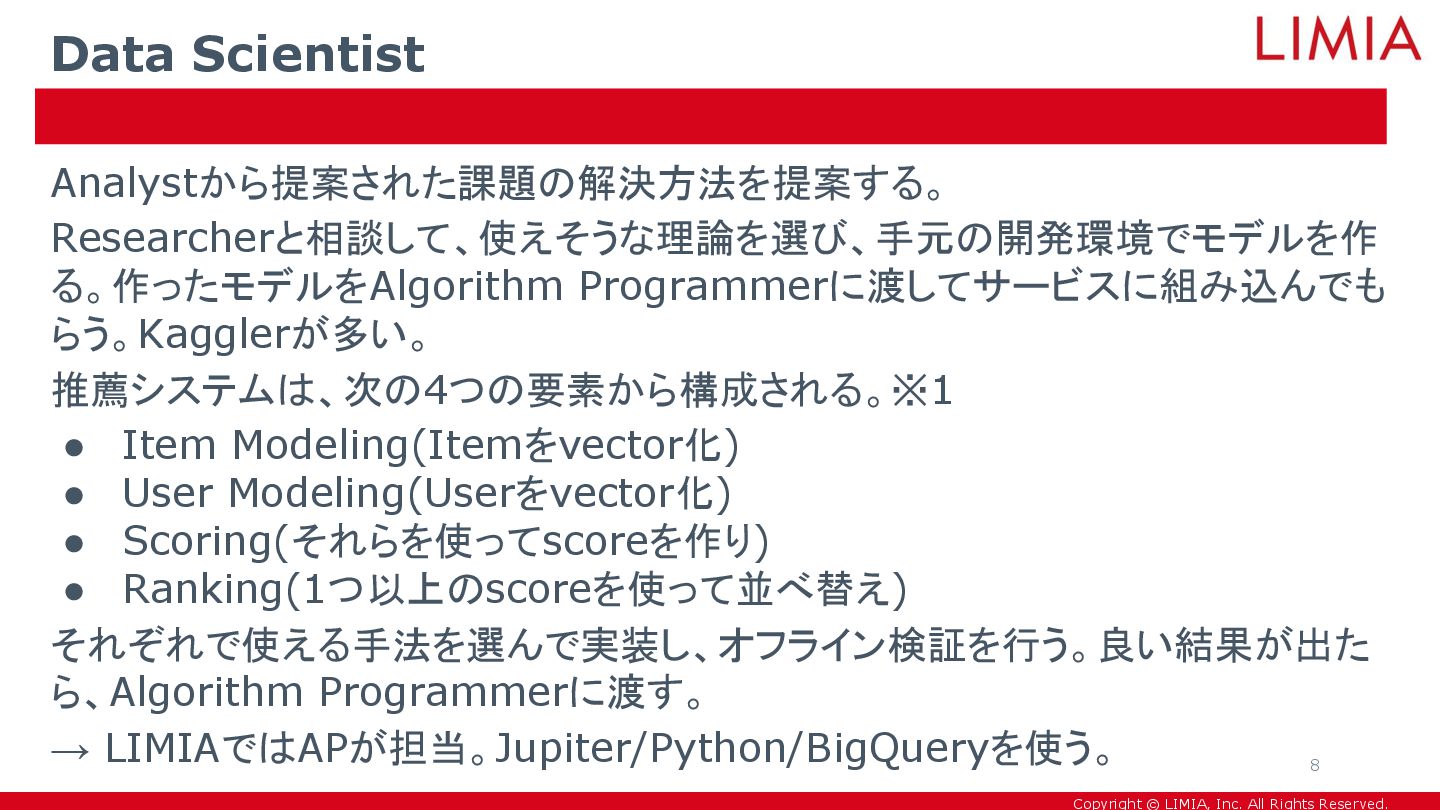

  8. Copyright © LIMIA, Inc. All Rights Reserved.
    Analystから提案された課題の解決方法を提案する。
    Researcherと相談して、使えそうな理論を選び、手元の開発環境でモデルを作
    る。作ったモデルをAlgorithm Programmerに渡してサービスに組み込んでも
    らう。Kagglerが多い。
    推薦システムは、次の4つの要素から構成される。※1
    ● Item Modeling(Itemをvector化)
    ● User Modeling(Userをvector化)
    ● Scoring(それらを使ってscoreを作り)
    ● Ranking(1つ以上のscoreを使って並べ替え)
    それぞれで使える手法を選んで実装し、オフライン検証を行う。良い結果が出た
    ら、Algorithm Programmerに渡す。
    → LIMIAではAPが担当。Jupiter/Python/BigQueryを使う。
    Data Scientist
    8

    View full-size slide

  9. Copyright © LIMIA, Inc. All Rights Reserved.

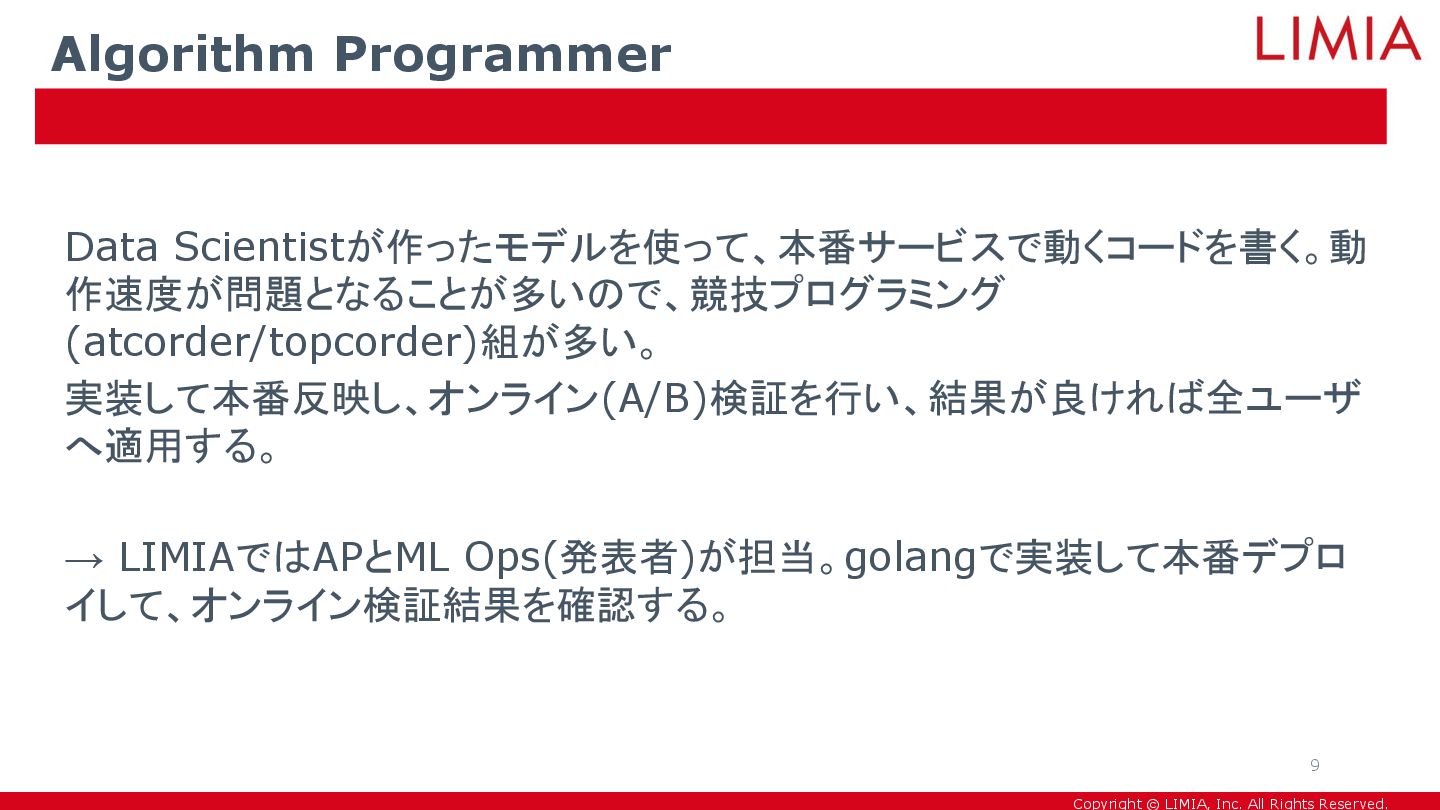

    Data Scientistが作ったモデルを使って、本番サービスで動くコードを書く。動
    作速度が問題となることが多いので、競技プログラミング
    (atcorder/topcorder)組が多い。
    実装して本番反映し、オンライン(A/B)検証を行い、結果が良ければ全ユーザ
    へ適用する。
    → LIMIAではAPとML Ops(発表者)が担当。golangで実装して本番デプロ
    イして、オンライン検証結果を確認する。
    Algorithm Programmer
    9

    View full-size slide

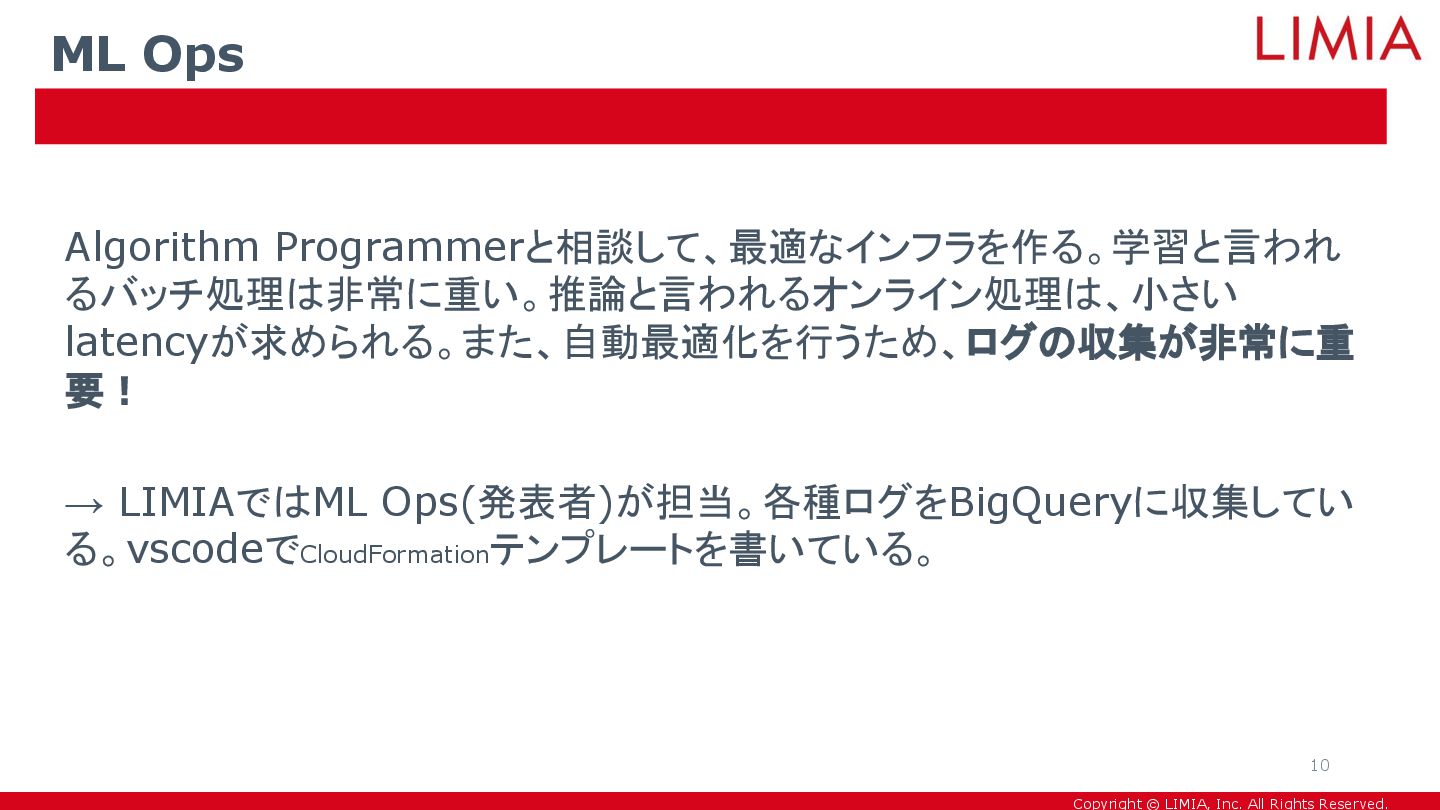

  10. Copyright © LIMIA, Inc. All Rights Reserved.
    Algorithm Programmerと相談して、最適なインフラを作る。学習と言われ
    るバッチ処理は非常に重い。推論と言われるオンライン処理は、小さい
    latencyが求められる。また、自動最適化を行うため、ログの収集が非常に重
    要!
    → LIMIAではML Ops(発表者)が担当。各種ログをBigQueryに収集してい
    る。vscodeでCloudFormationテンプレートを書いている。
    ML Ops
    10

    View full-size slide

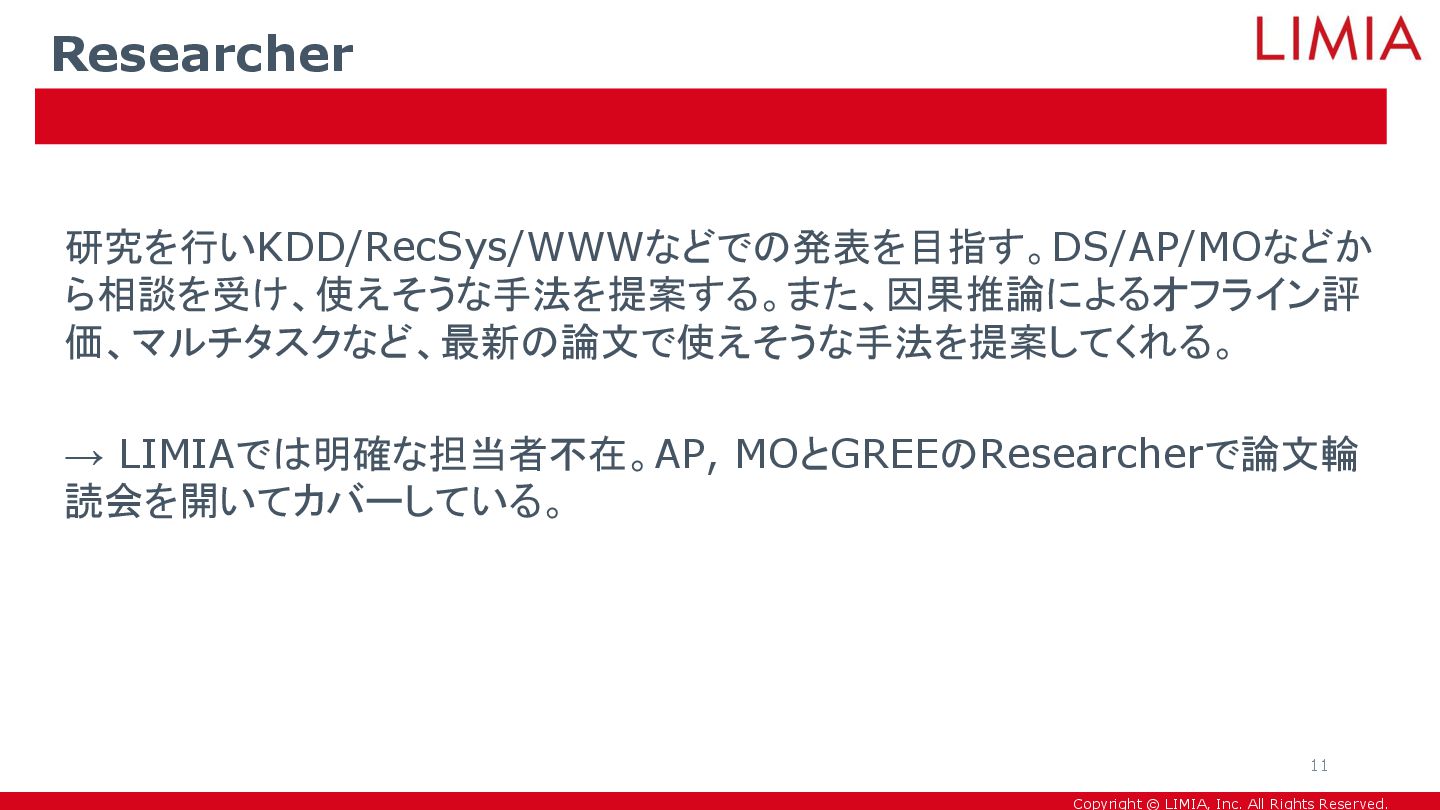

  11. Copyright © LIMIA, Inc. All Rights Reserved.
    研究を行いKDD/RecSys/WWWなどでの発表を目指す。DS/AP/MOなどか
    ら相談を受け、使えそうな手法を提案する。また、因果推論によるオフライン評
    価、マルチタスクなど、最新の論文で使えそうな手法を提案してくれる。
    → LIMIAでは明確な担当者不在。AP, MOとGREEのResearcherで論文輪
    読会を開いてカバーしている。
    Researcher
    11

    View full-size slide

  12. Copyright © LIMIA, Inc. All Rights Reserved.
    1.分析
    Analystが使うシステム

    View full-size slide

  13. Copyright © LIMIA, Inc. All Rights Reserved.

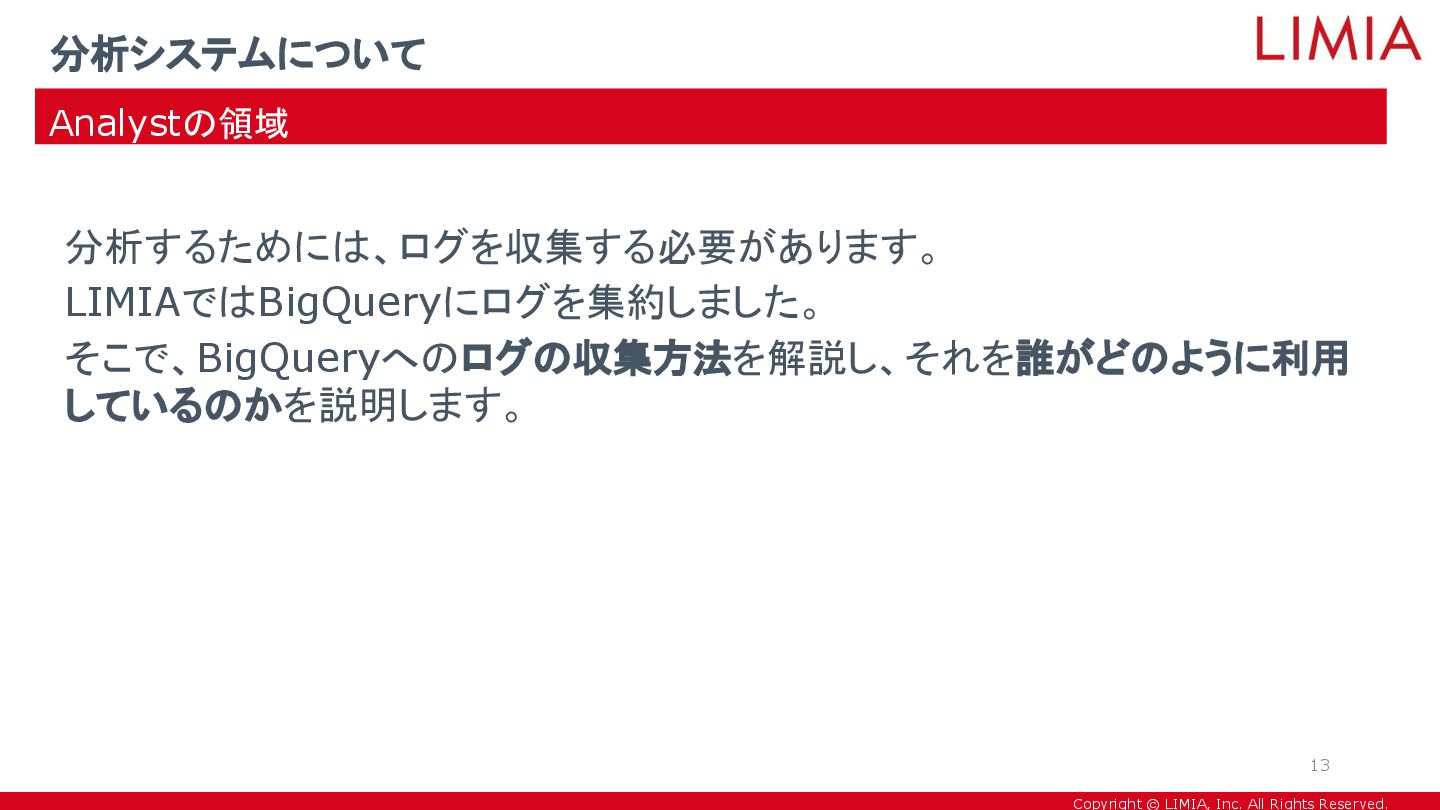

    分析するためには、ログを収集する必要があります。
    LIMIAではBigQueryにログを集約しました。
    そこで、BigQueryへのログの収集方法を解説し、それを誰がどのように利用
    しているのかを説明します。
    分析システムについて
    Analystの領域
    13

    View full-size slide

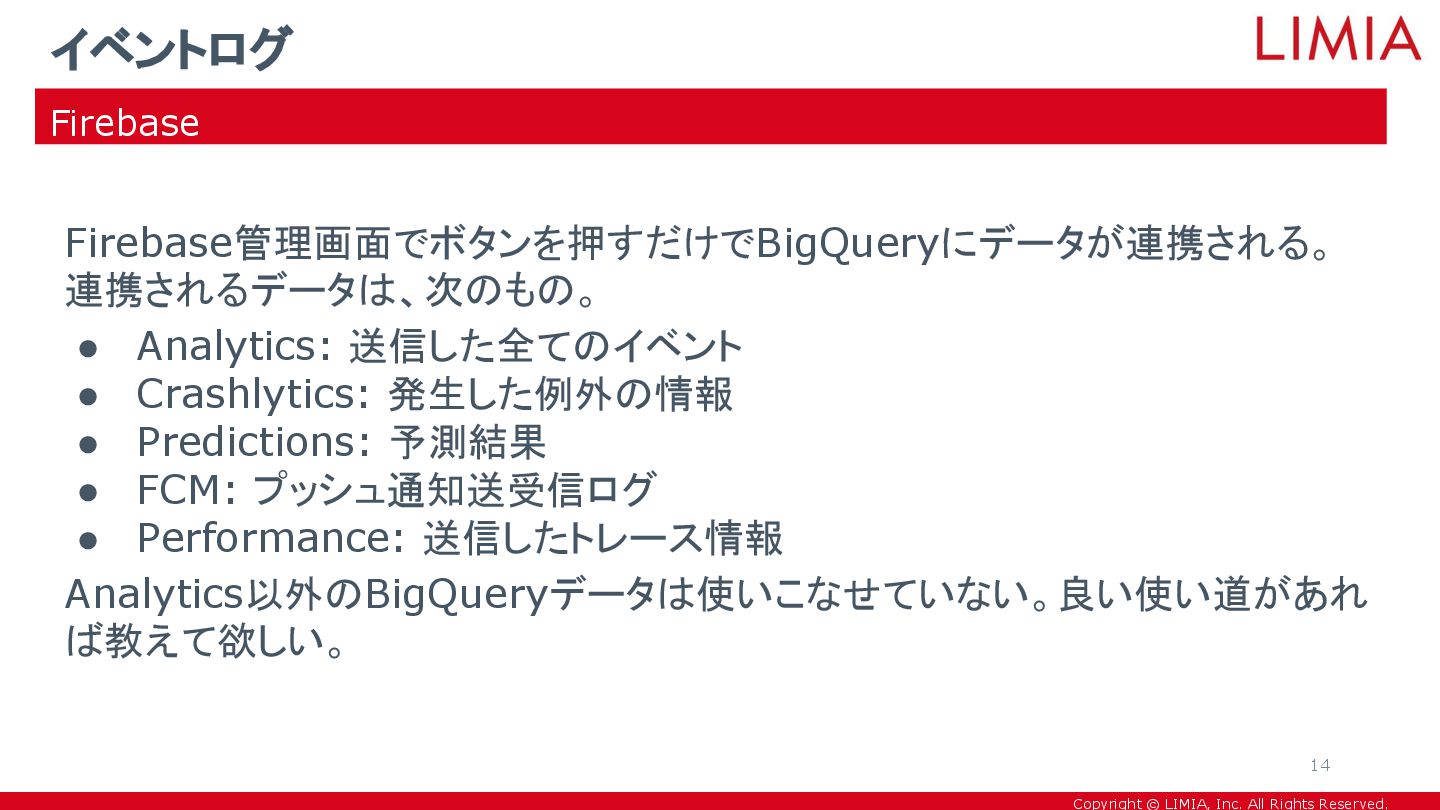

  14. Copyright © LIMIA, Inc. All Rights Reserved.
    Firebase管理画面でボタンを押すだけでBigQueryにデータが連携される。
    連携されるデータは、次のもの。
    ● Analytics: 送信した全てのイベント
    ● Crashlytics: 発生した例外の情報
    ● Predictions: 予測結果
    ● FCM: プッシュ通知送受信ログ
    ● Performance: 送信したトレース情報
    Analytics以外のBigQueryデータは使いこなせていない。良い使い道があれ
    ば教えて欲しい。
    イベントログ
    Firebase
    14

    View full-size slide

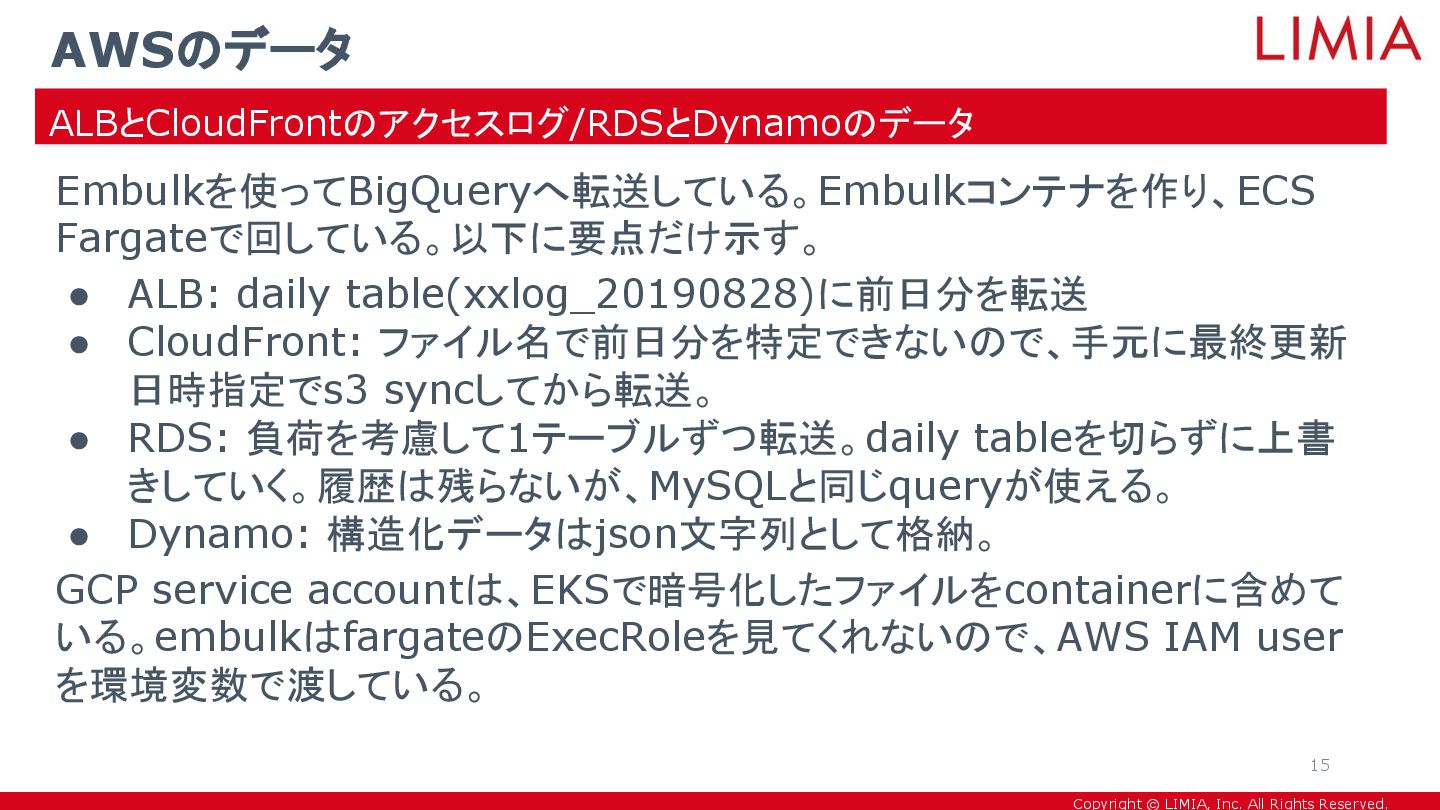

  15. Copyright © LIMIA, Inc. All Rights Reserved.
    Embulkを使ってBigQueryへ転送している。Embulkコンテナを作り、ECS
    Fargateで回している。以下に要点だけ示す。
    ● ALB: daily table(xxlog_20190828)に前日分を転送
    ● CloudFront: ファイル名で前日分を特定できないので、手元に最終更新
    日時指定でs3 syncしてから転送。
    ● RDS: 負荷を考慮して1テーブルずつ転送。daily tableを切らずに上書
    きしていく。履歴は残らないが、MySQLと同じqueryが使える。
    ● Dynamo: 構造化データはjson文字列として格納。
    GCP service accountは、EKSで暗号化したファイルをcontainerに含めて
    いる。embulkはfargateのExecRoleを見てくれないので、AWS IAM user
    を環境変数で渡している。
    AWSのデータ
    ALBとCloudFrontのアクセスログ/RDSとDynamoのデータ
    15

    View full-size slide

  16. Copyright © LIMIA, Inc. All Rights Reserved.

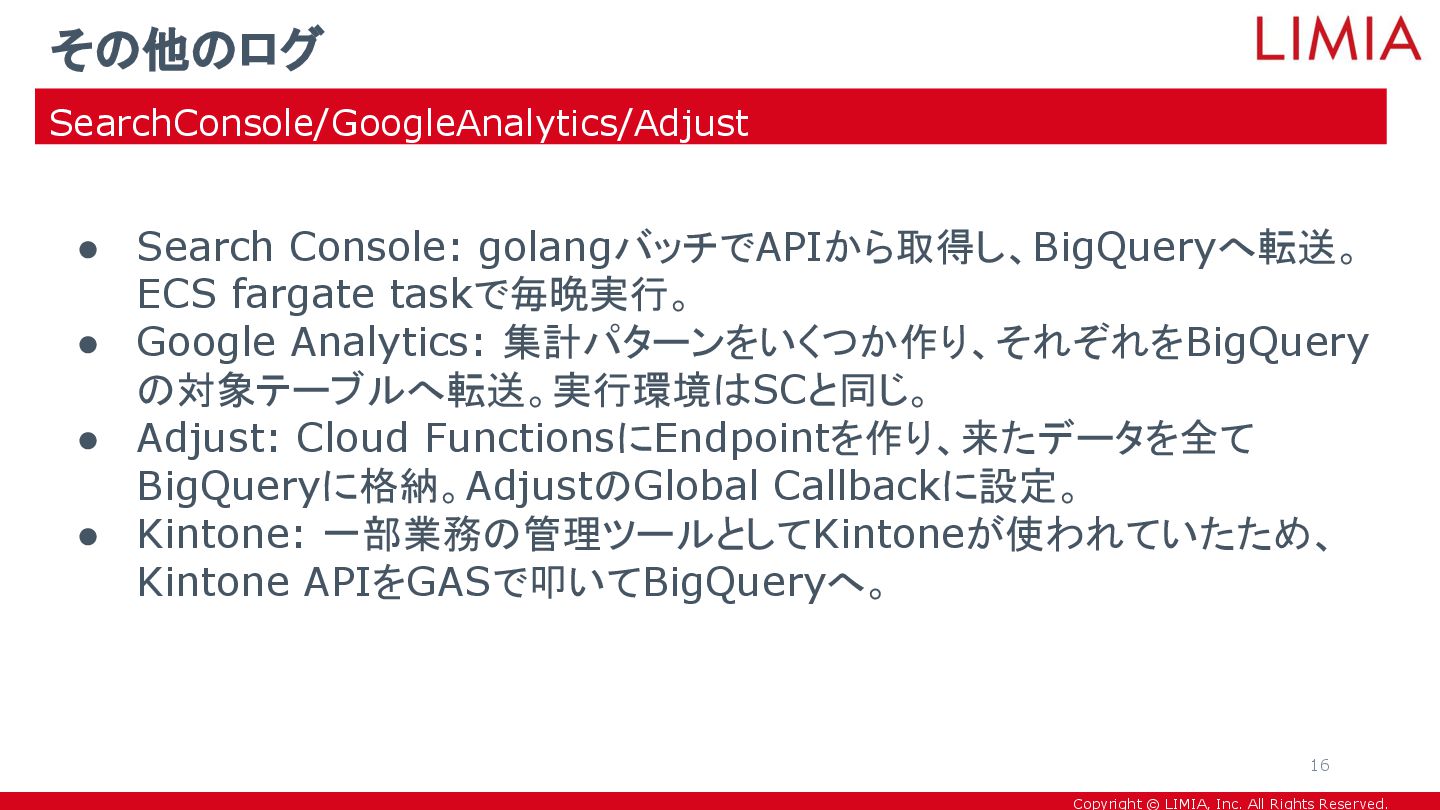

    ● Search Console: golangバッチでAPIから取得し、BigQueryへ転送。
    ECS fargate taskで毎晩実行。
    ● Google Analytics: 集計パターンをいくつか作り、それぞれをBigQuery
    の対象テーブルへ転送。実行環境はSCと同じ。
    ● Adjust: Cloud FunctionsにEndpointを作り、来たデータを全て
    BigQueryに格納。AdjustのGlobal Callbackに設定。
    ● Kintone: 一部業務の管理ツールとしてKintoneが使われていたため、
    Kintone APIをGASで叩いてBigQueryへ。
    その他のログ
    SearchConsole/GoogleAnalytics/Adjust
    16

    View full-size slide

  17. Copyright © LIMIA, Inc. All Rights Reserved.

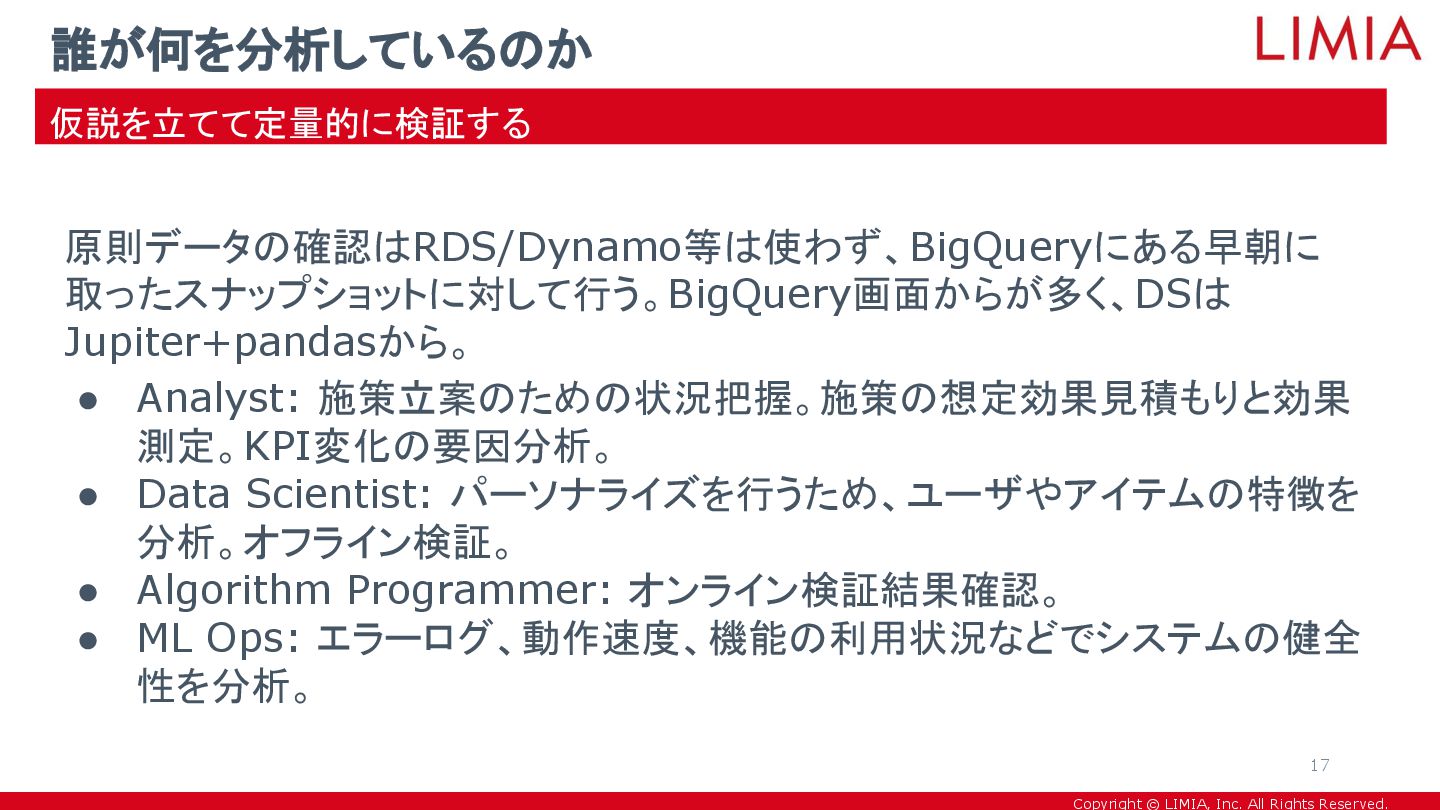

    原則データの確認はRDS/Dynamo等は使わず、BigQueryにある早朝に
    取ったスナップショットに対して行う。BigQuery画面からが多く、DSは
    Jupiter+pandasから。
    ● Analyst: 施策立案のための状況把握。施策の想定効果見積もりと効果
    測定。KPI変化の要因分析。
    ● Data Scientist: パーソナライズを行うため、ユーザやアイテムの特徴を
    分析。オフライン検証。
    ● Algorithm Programmer: オンライン検証結果確認。
    ● ML Ops: エラーログ、動作速度、機能の利用状況などでシステムの健全
    性を分析。
    誰が何を分析しているのか
    仮説を立てて定量的に検証する
    17

    View full-size slide

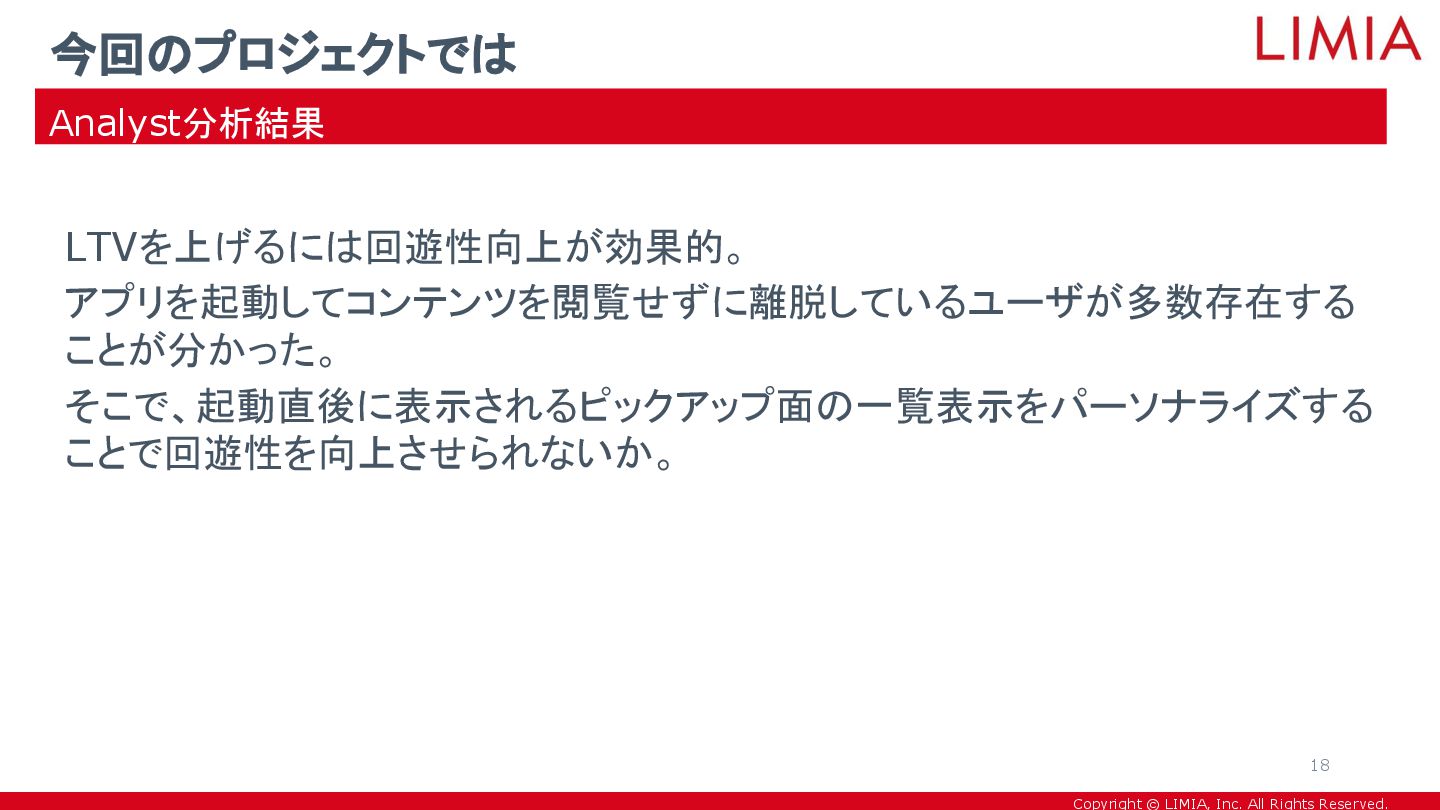

  18. Copyright © LIMIA, Inc. All Rights Reserved.
    LTVを上げるには回遊性向上が効果的。
    アプリを起動してコンテンツを閲覧せずに離脱しているユーザが多数存在する
    ことが分かった。
    そこで、起動直後に表示されるピックアップ面の一覧表示をパーソナライズする
    ことで回遊性を向上させられないか。
    今回のプロジェクトでは
    Analyst分析結果
    18

    View full-size slide

  19. Copyright © LIMIA, Inc. All Rights Reserved.

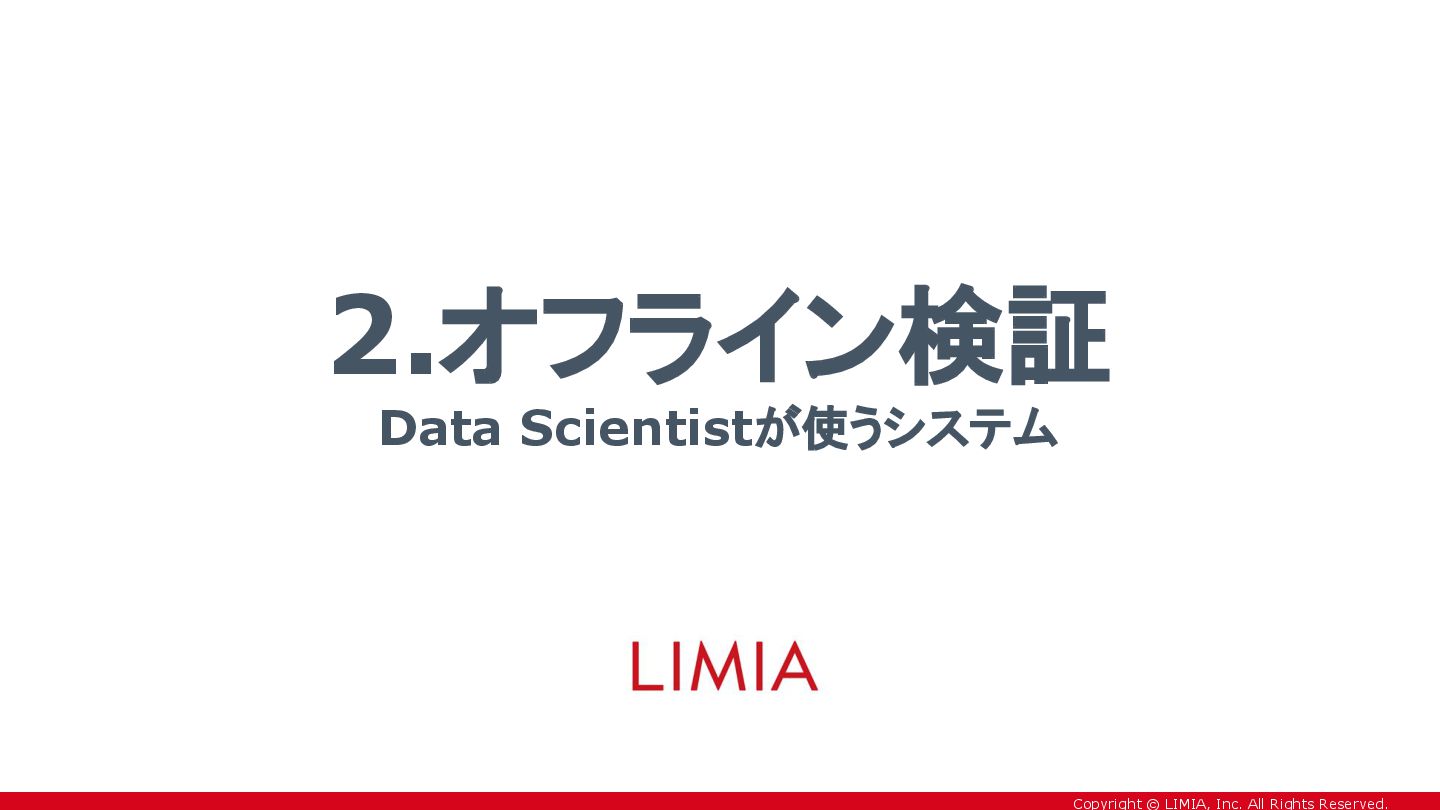

    2.オフライン検証
    Data Scientistが使うシステム

    View full-size slide

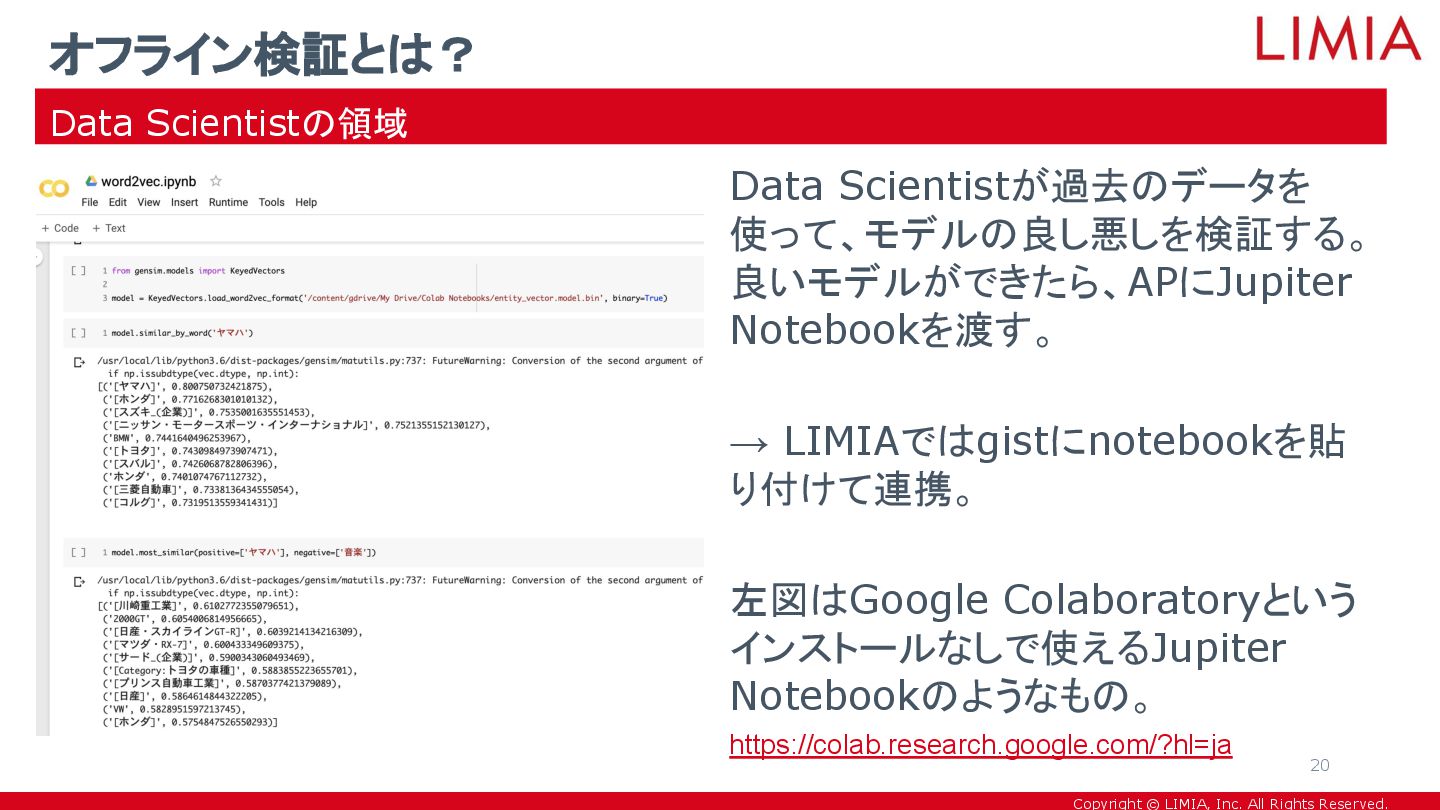

  20. Copyright © LIMIA, Inc. All Rights Reserved.
    Data Scientistが過去のデータを
    使って、モデルの良し悪しを検証する。
    良いモデルができたら、APにJupiter
    Notebookを渡す。
    → LIMIAではgistにnotebookを貼
    り付けて連携。
    左図はGoogle Colaboratoryという
    インストールなしで使えるJupiter
    Notebookのようなもの。
    https://colab.research.google.com/?hl=ja
    オフライン検証とは?
    Data Scientistの領域
    20

    View full-size slide

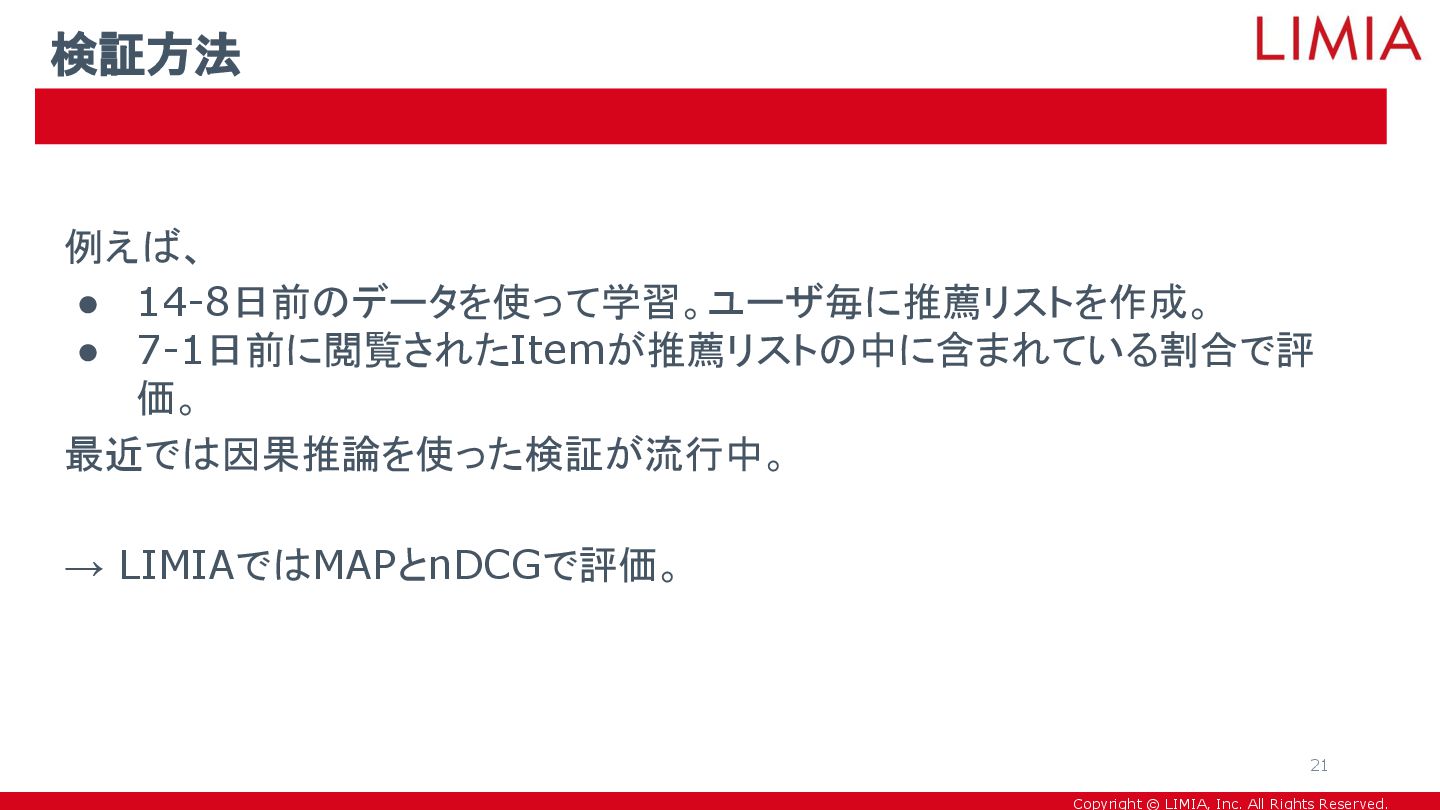

  21. Copyright © LIMIA, Inc. All Rights Reserved.
    例えば、
    ● 14-8日前のデータを使って学習。ユーザ毎に推薦リストを作成。
    ● 7-1日前に閲覧されたItemが推薦リストの中に含まれている割合で評
    価。
    最近では因果推論を使った検証が流行中。
    → LIMIAではMAPとnDCGで評価。
    検証方法
    21

    View full-size slide

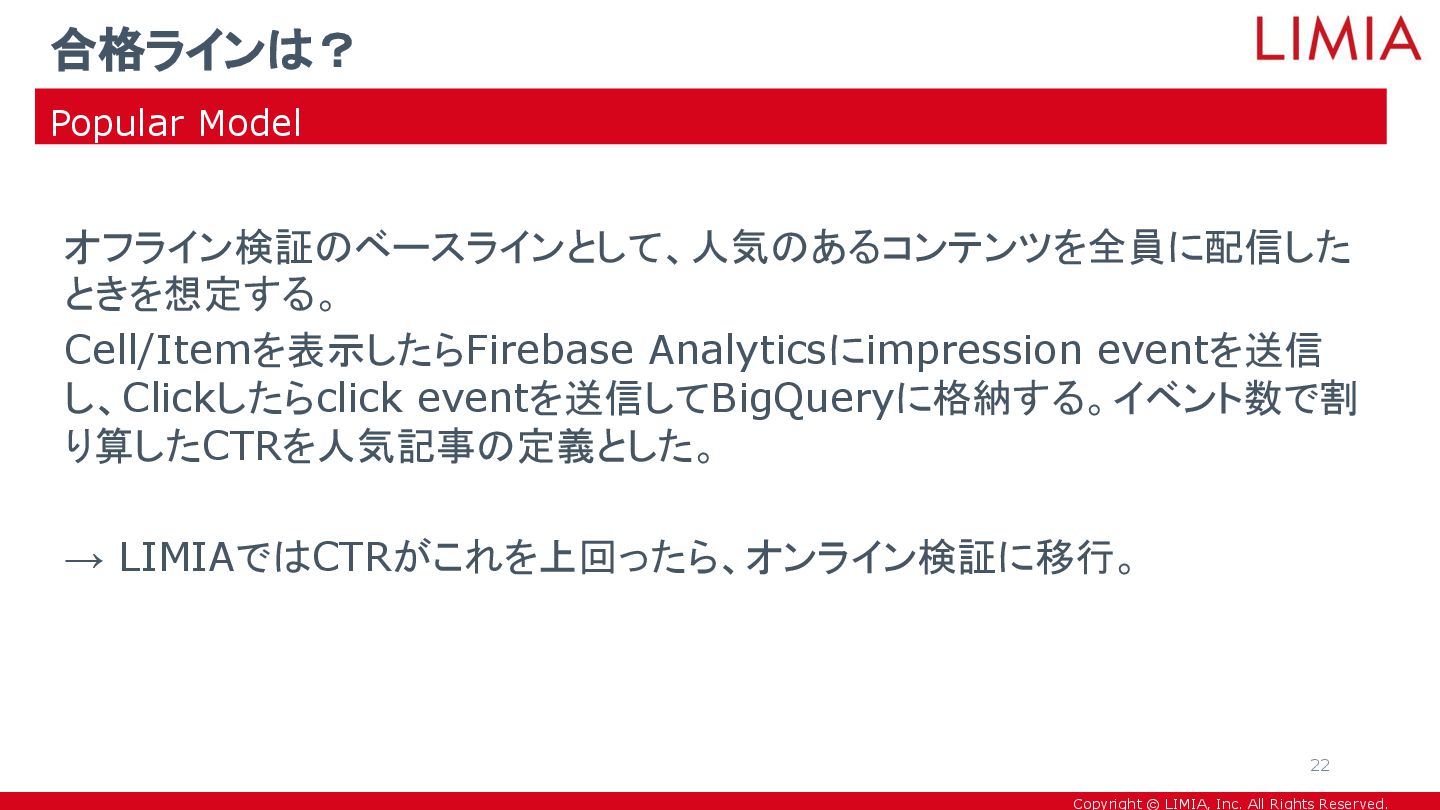

  22. Copyright © LIMIA, Inc. All Rights Reserved.
    オフライン検証のベースラインとして、人気のあるコンテンツを全員に配信した
    ときを想定する。
    Cell/Itemを表示したらFirebase Analyticsにimpression eventを送信
    し、Clickしたらclick eventを送信してBigQueryに格納する。イベント数で割
    り算したCTRを人気記事の定義とした。
    → LIMIAではCTRがこれを上回ったら、オンライン検証に移行。
    合格ラインは?
    Popular Model
    22

    View full-size slide

  23. Copyright © LIMIA, Inc. All Rights Reserved.

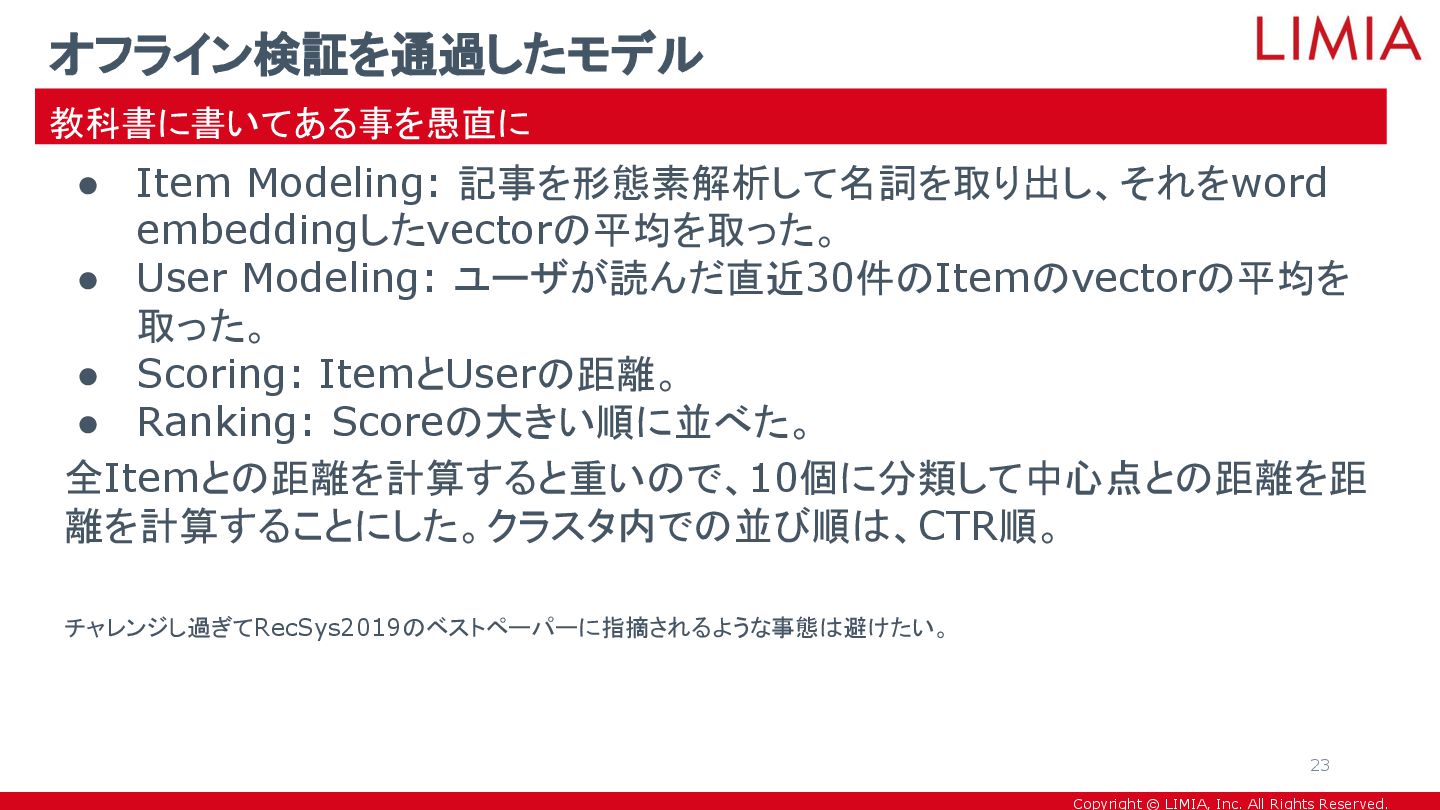

    ● Item Modeling: 記事を形態素解析して名詞を取り出し、それをword
    embeddingしたvectorの平均を取った。
    ● User Modeling: ユーザが読んだ直近30件のItemのvectorの平均を
    取った。
    ● Scoring: ItemとUserの距離。
    ● Ranking: Scoreの大きい順に並べた。
    全Itemとの距離を計算すると重いので、10個に分類して中心点との距離を距
    離を計算することにした。クラスタ内での並び順は、CTR順。
    チャレンジし過ぎてRecSys2019のベストペーパーに指摘されるような事態は避けたい。
    オフライン検証を通過したモデル
    教科書に書いてある事を愚直に
    23

    View full-size slide

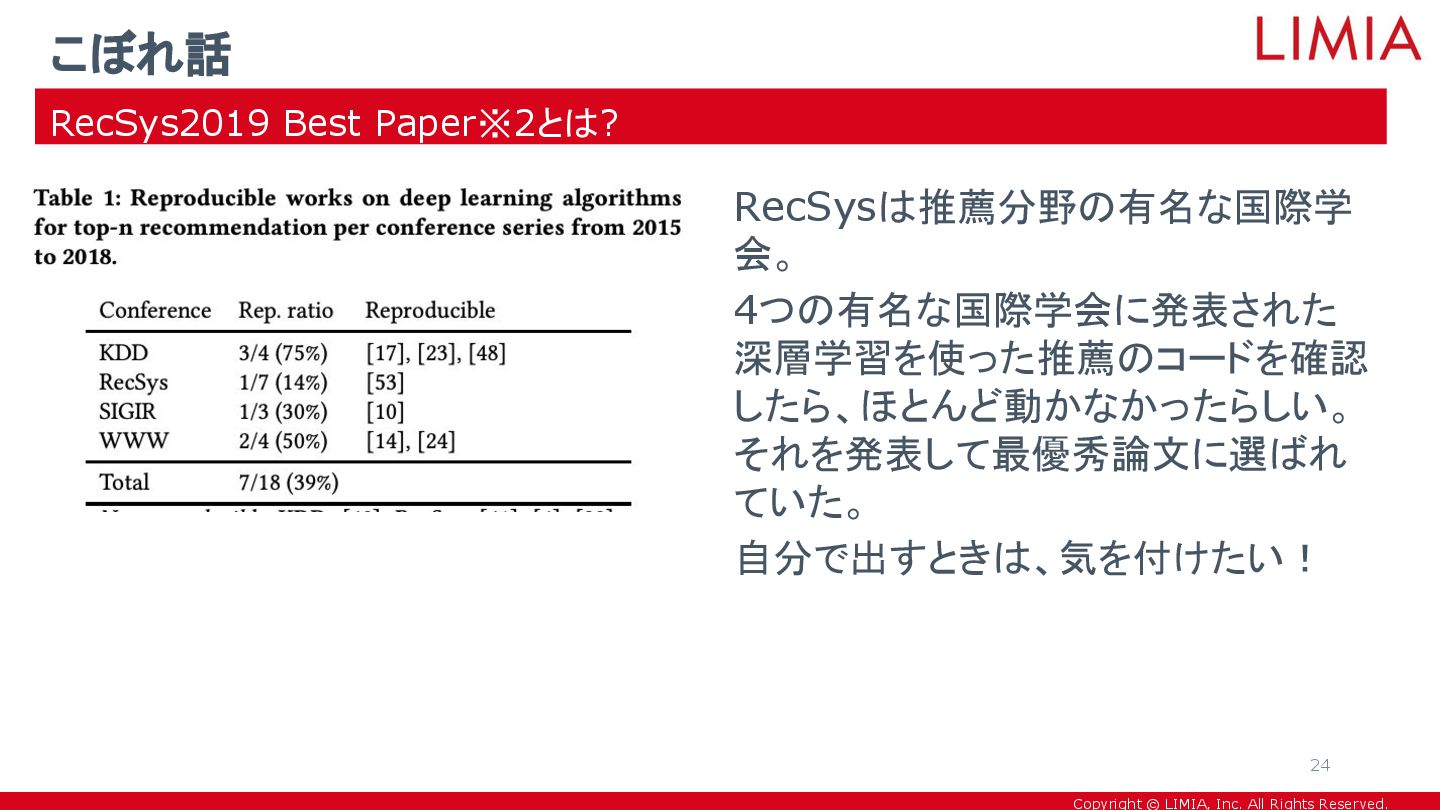

  24. Copyright © LIMIA, Inc. All Rights Reserved.
    RecSysは推薦分野の有名な国際学
    会。
    4つの有名な国際学会に発表された
    深層学習を使った推薦のコードを確認
    したら、ほとんど動かなかったらしい。
    それを発表して最優秀論文に選ばれ
    ていた。
    自分で出すときは、気を付けたい!
    こぼれ話
    RecSys2019 Best Paper※2とは?
    24

    View full-size slide

  25. Copyright © LIMIA, Inc. All Rights Reserved.
    3.配信
    Algorithm Programmerが使うシステム

    View full-size slide

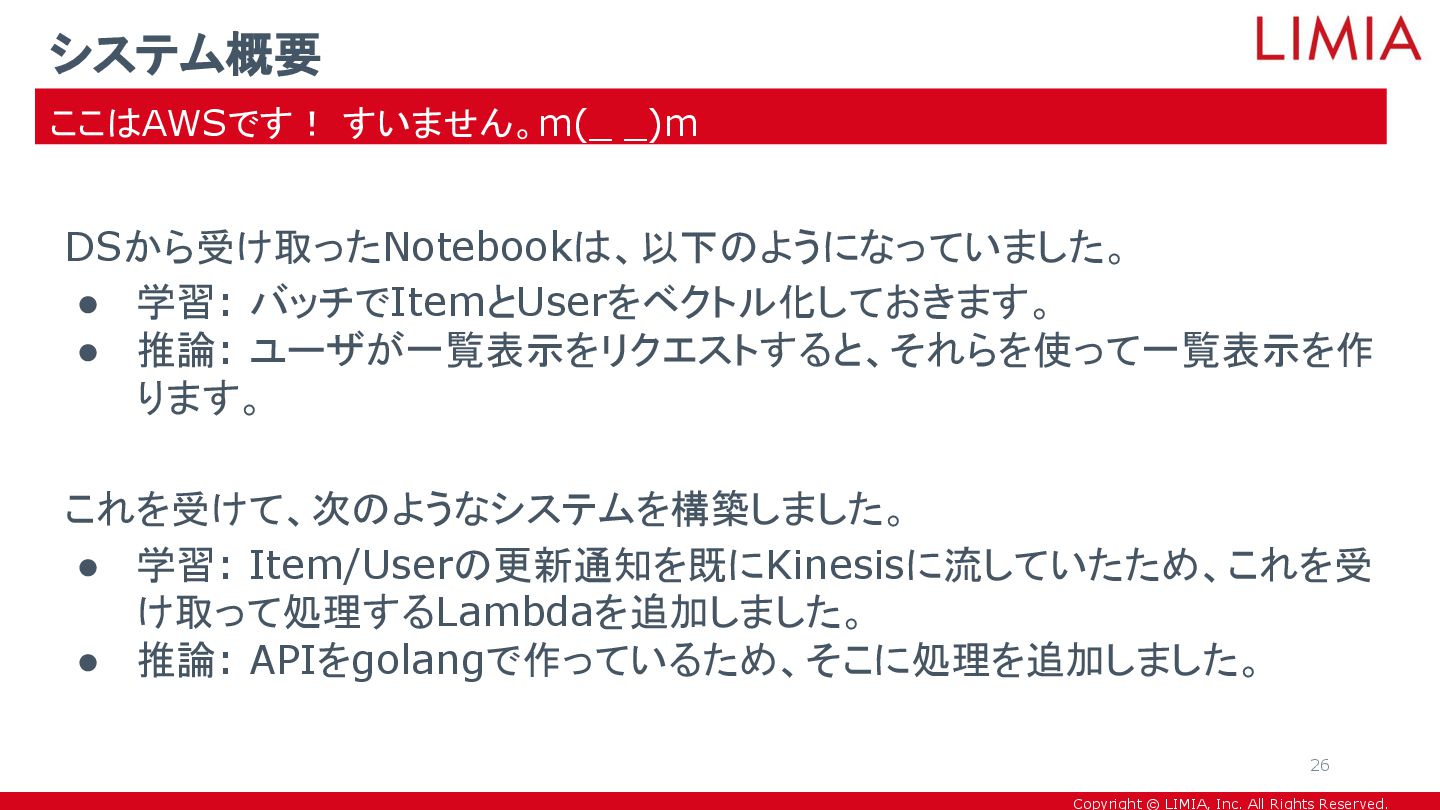

  26. Copyright © LIMIA, Inc. All Rights Reserved.
    DSから受け取ったNotebookは、以下のようになっていました。
    ● 学習: バッチでItemとUserをベクトル化しておきます。
    ● 推論: ユーザが一覧表示をリクエストすると、それらを使って一覧表示を作
    ります。
    これを受けて、次のようなシステムを構築しました。
    ● 学習: Item/Userの更新通知を既にKinesisに流していたため、これを受
    け取って処理するLambdaを追加しました。
    ● 推論: APIをgolangで作っているため、そこに処理を追加しました。
    システム概要
    ここはAWSです! すいません。m(_ _)m
    26

    View full-size slide

  27. Copyright © LIMIA, Inc. All Rights Reserved.

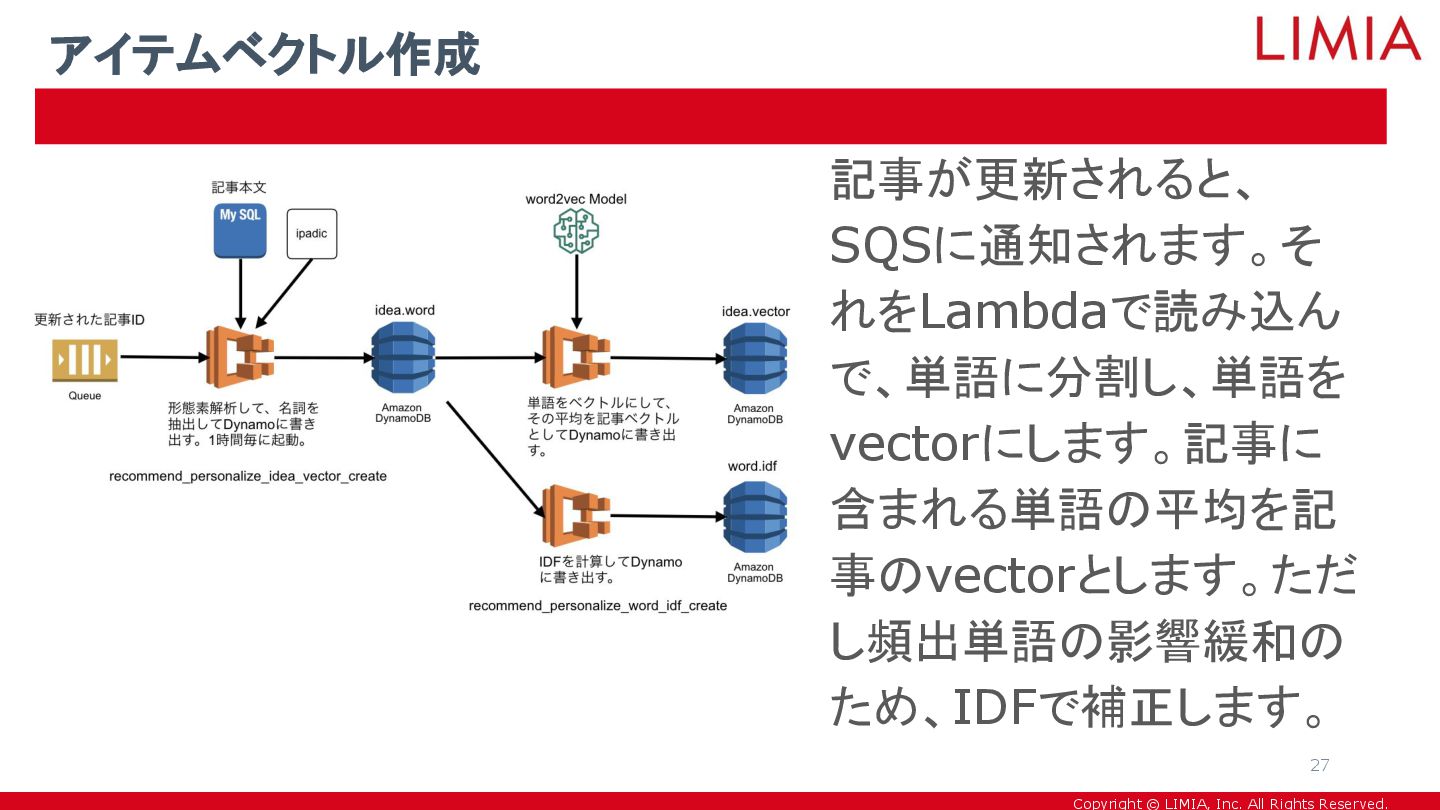

    記事が更新されると、
    SQSに通知されます。そ
    れをLambdaで読み込ん
    で、単語に分割し、単語を
    vectorにします。記事に
    含まれる単語の平均を記
    事のvectorとします。ただ
    し頻出単語の影響緩和の
    ため、IDFで補正します。
    アイテムベクトル作成
    27

    View full-size slide

  28. Copyright © LIMIA, Inc. All Rights Reserved.

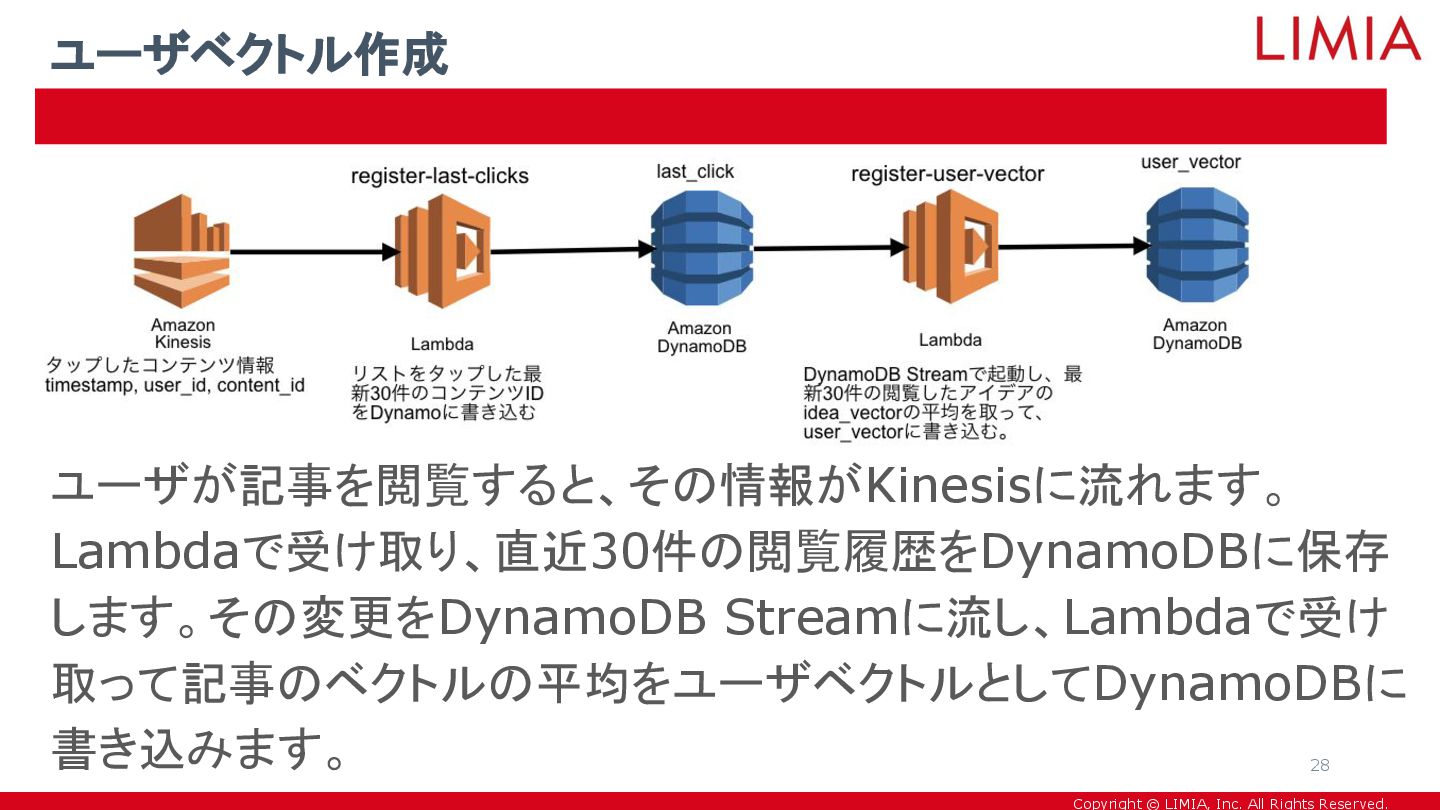

    ユーザが記事を閲覧すると、その情報がKinesisに流れます。
    Lambdaで受け取り、直近30件の閲覧履歴をDynamoDBに保存
    します。その変更をDynamoDB Streamに流し、Lambdaで受け
    取って記事のベクトルの平均をユーザベクトルとしてDynamoDBに
    書き込みます。
    ユーザベクトル作成
    28

    View full-size slide

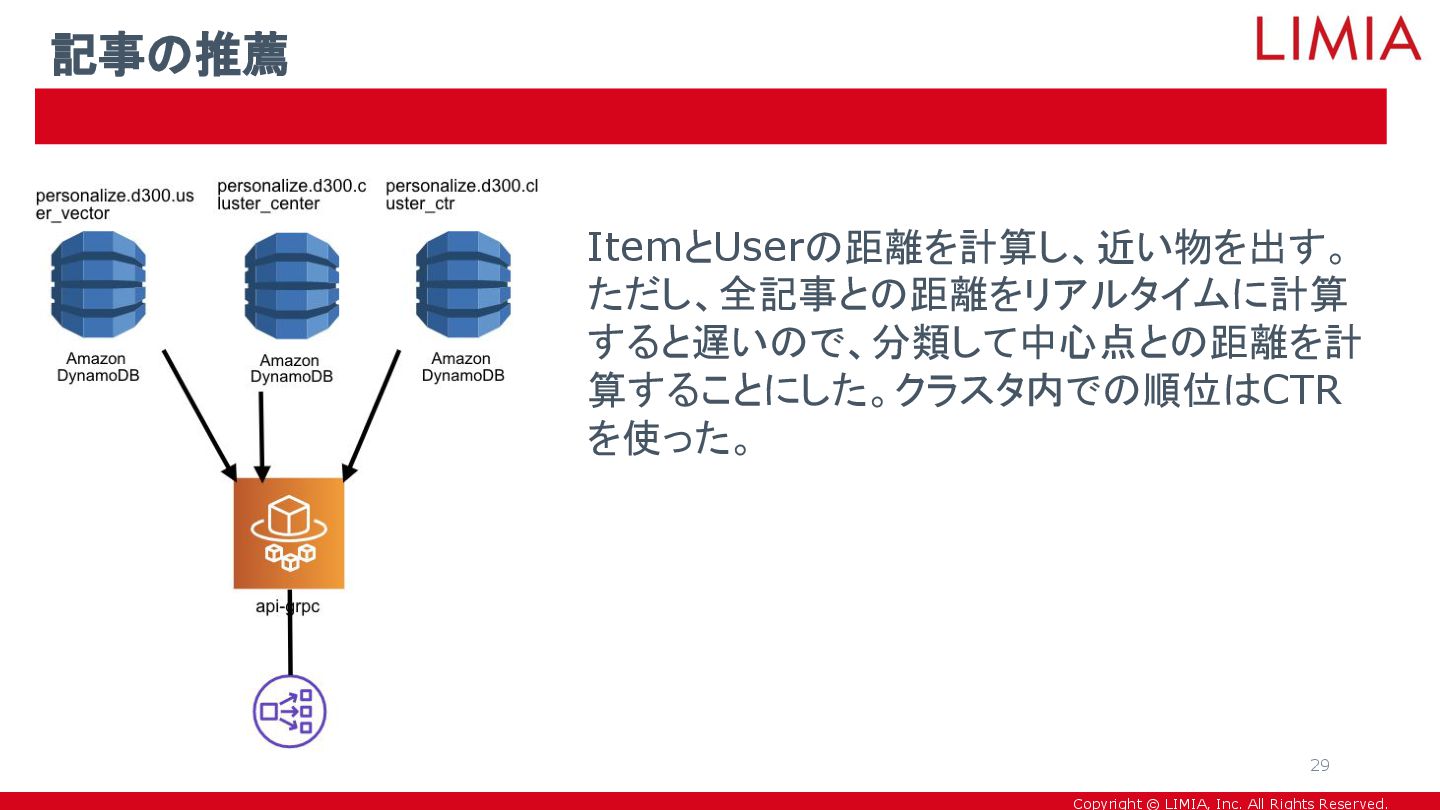

  29. Copyright © LIMIA, Inc. All Rights Reserved.
    ItemとUserの距離を計算し、近い物を出す。
    ただし、全記事との距離をリアルタイムに計算
    すると遅いので、分類して中心点との距離を計
    算することにした。クラスタ内での順位はCTR
    を使った。
    記事の推薦
    29

    View full-size slide

  30. Copyright © LIMIA, Inc. All Rights Reserved.
    4.オンライン検証

    View full-size slide

  31. Copyright © LIMIA, Inc. All Rights Reserved.

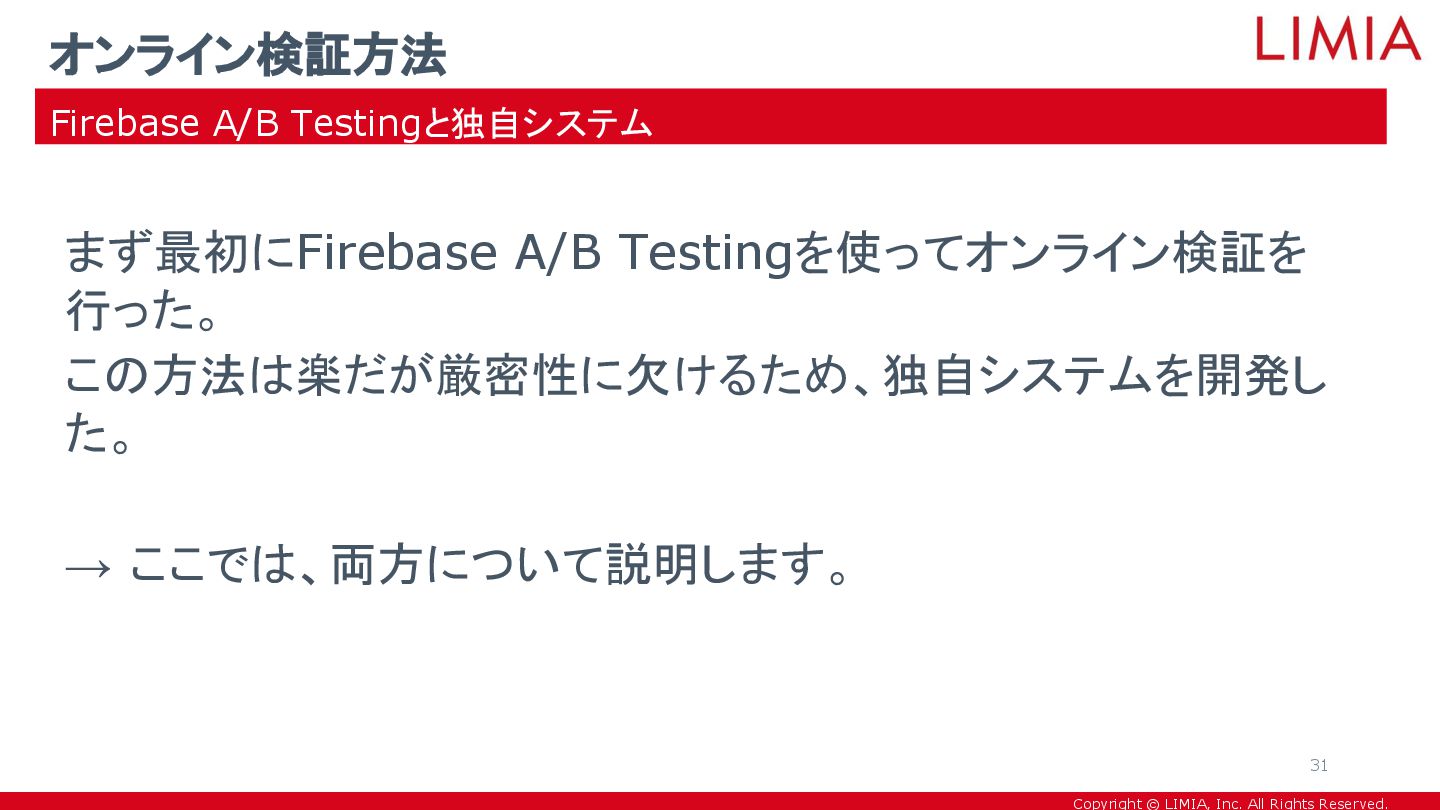

    まず最初にFirebase A/B Testingを使ってオンライン検証を
    行った。
    この方法は楽だが厳密性に欠けるため、独自システムを開発し
    た。
    → ここでは、両方について説明します。
    オンライン検証方法
    Firebase A/B Testingと独自システム
    31

    View full-size slide

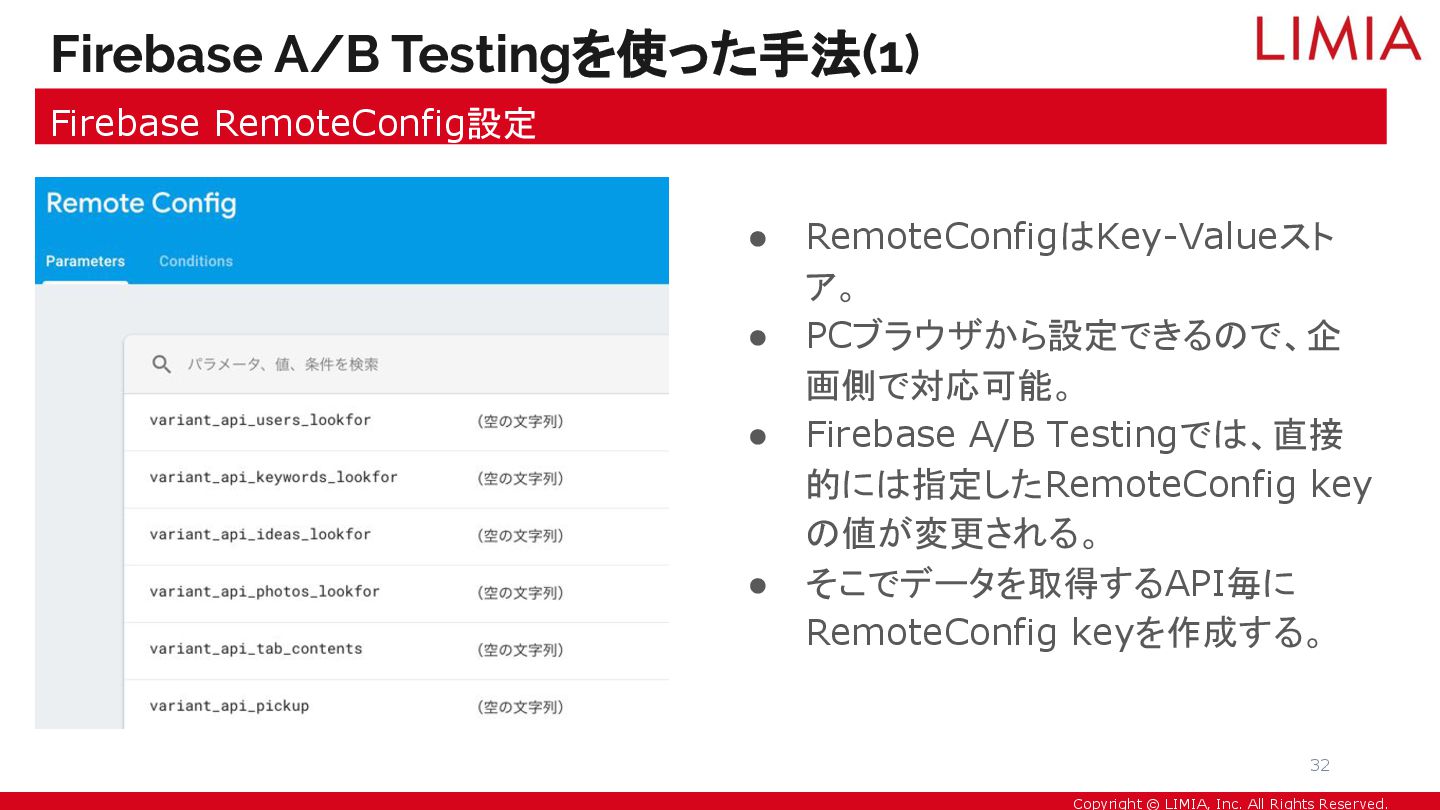

  32. Copyright © LIMIA, Inc. All Rights Reserved.
    ● RemoteConfigはKey-Valueスト
    ア。
    ● PCブラウザから設定できるので、企
    画側で対応可能。
    ● Firebase A/B Testingでは、直接
    的には指定したRemoteConfig key
    の値が変更される。
    ● そこでデータを取得するAPI毎に
    RemoteConfig keyを作成する。
    Firebase A/B Testingを使った手法(1)
    Firebase RemoteConfig設定
    32

    View full-size slide

  33. Copyright © LIMIA, Inc. All Rights Reserved.

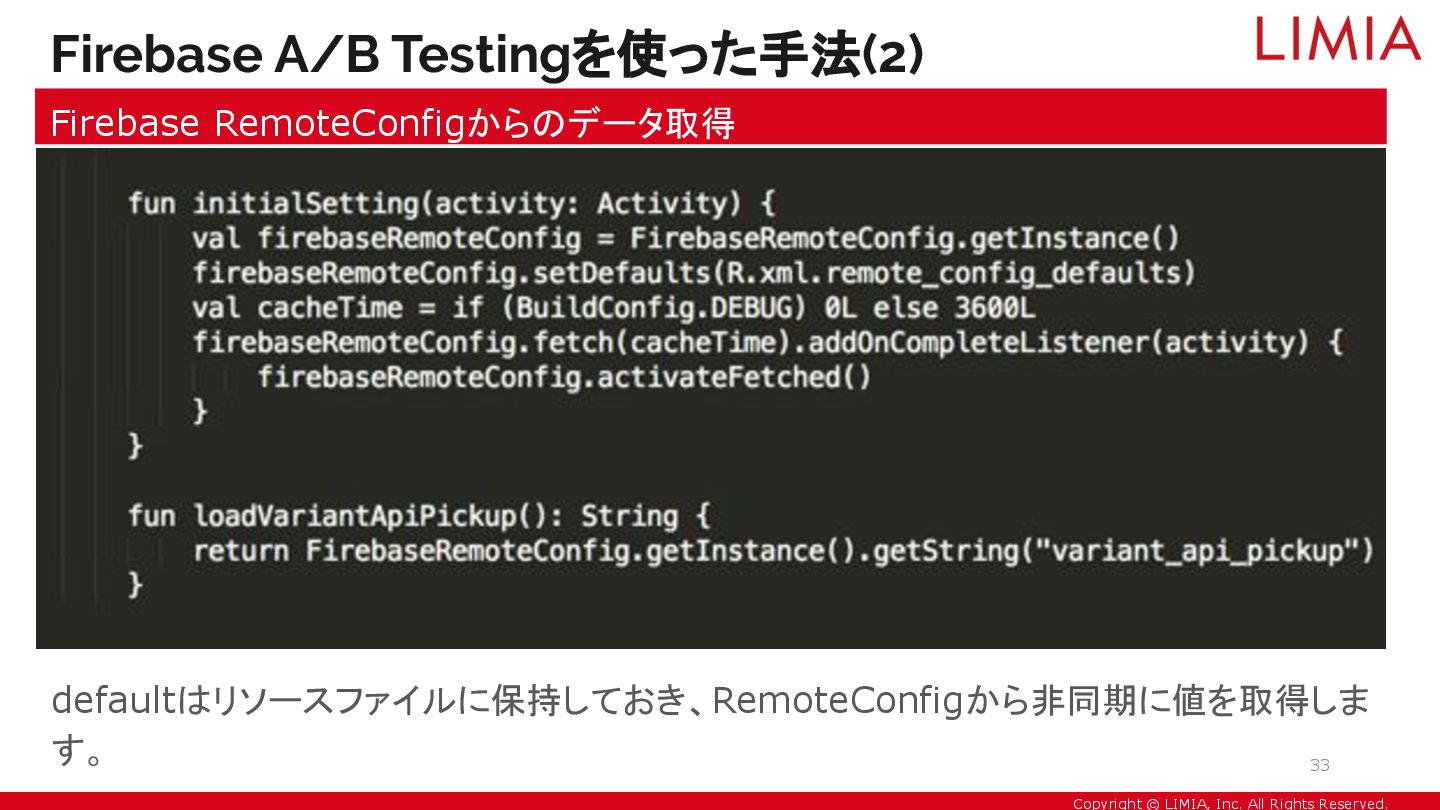

    defaultはリソースファイルに保持しておき、RemoteConfigから非同期に値を取得しま
    す。
    Firebase A/B Testingを使った手法(2)
    Firebase RemoteConfigからのデータ取得
    33

    View full-size slide

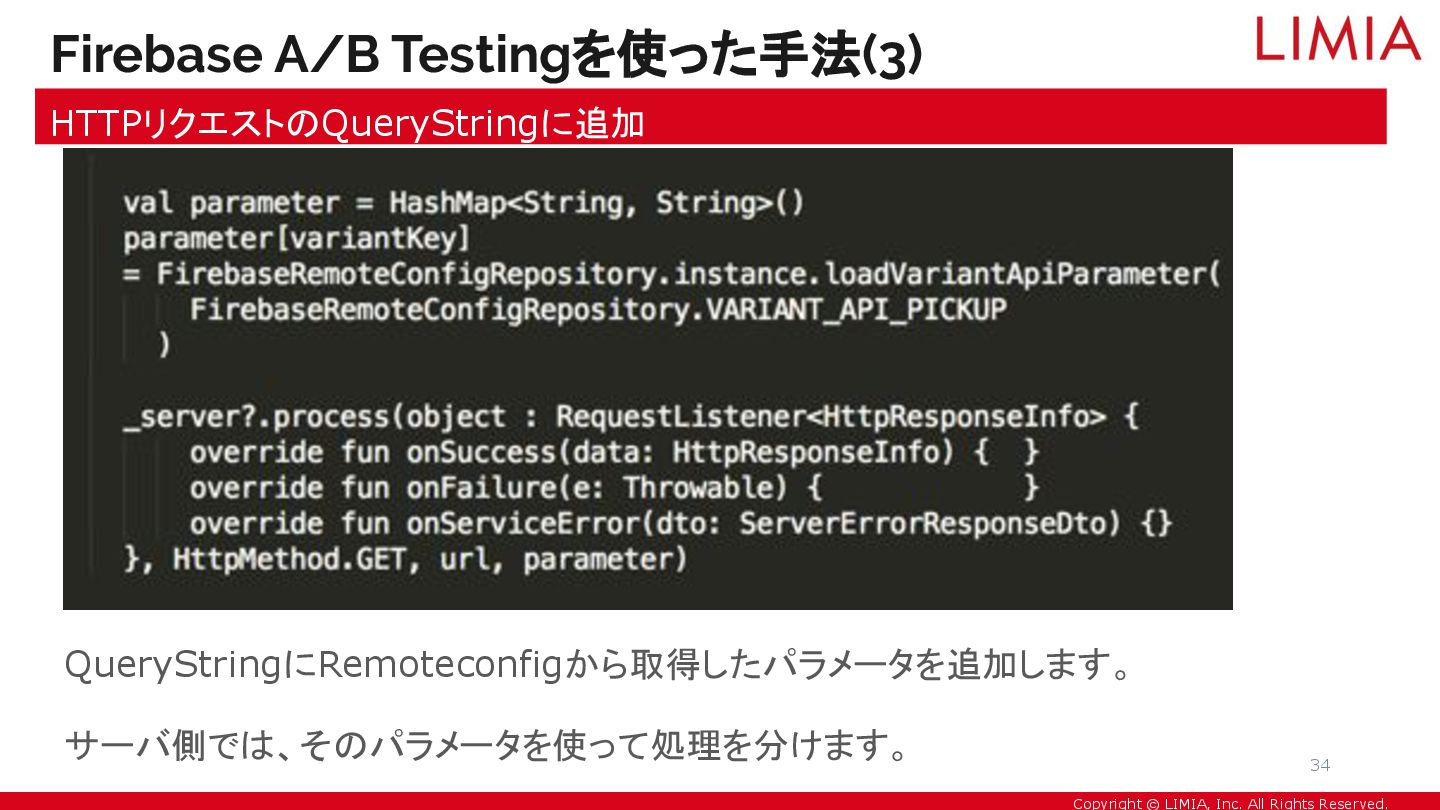

  34. Copyright © LIMIA, Inc. All Rights Reserved.
    QueryStringにRemoteconfigから取得したパラメータを追加します。
    サーバ側では、そのパラメータを使って処理を分けます。
    Firebase A/B Testingを使った手法(3)
    HTTPリクエストのQueryStringに追加
    34

    View full-size slide

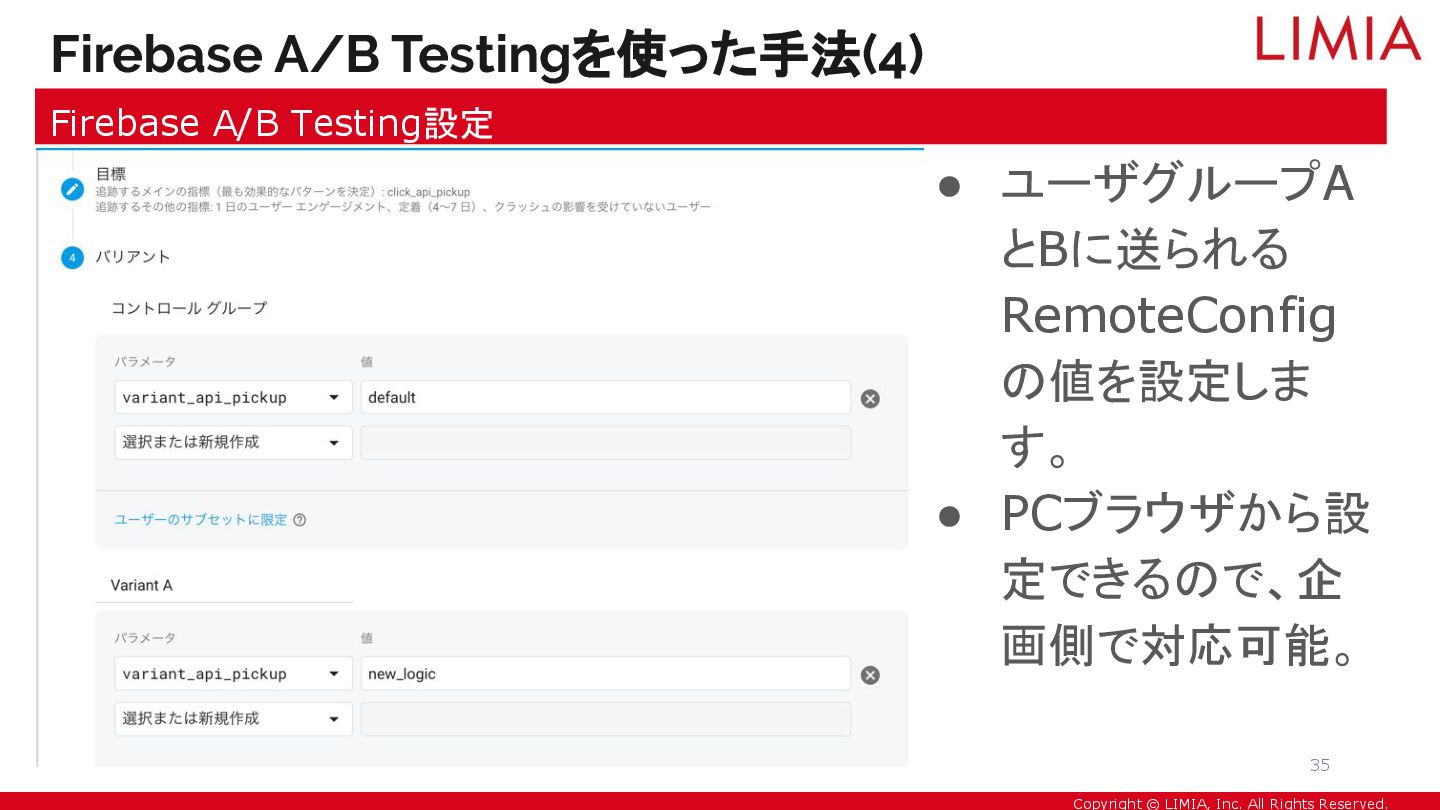

  35. Copyright © LIMIA, Inc. All Rights Reserved.
    ● ユーザグループA
    とBに送られる
    RemoteConfig
    の値を設定しま
    す。
    ● PCブラウザから設
    定できるので、企
    画側で対応可能。
    Firebase A/B Testingを使った手法(4)
    Firebase A/B Testing設定
    35

    View full-size slide

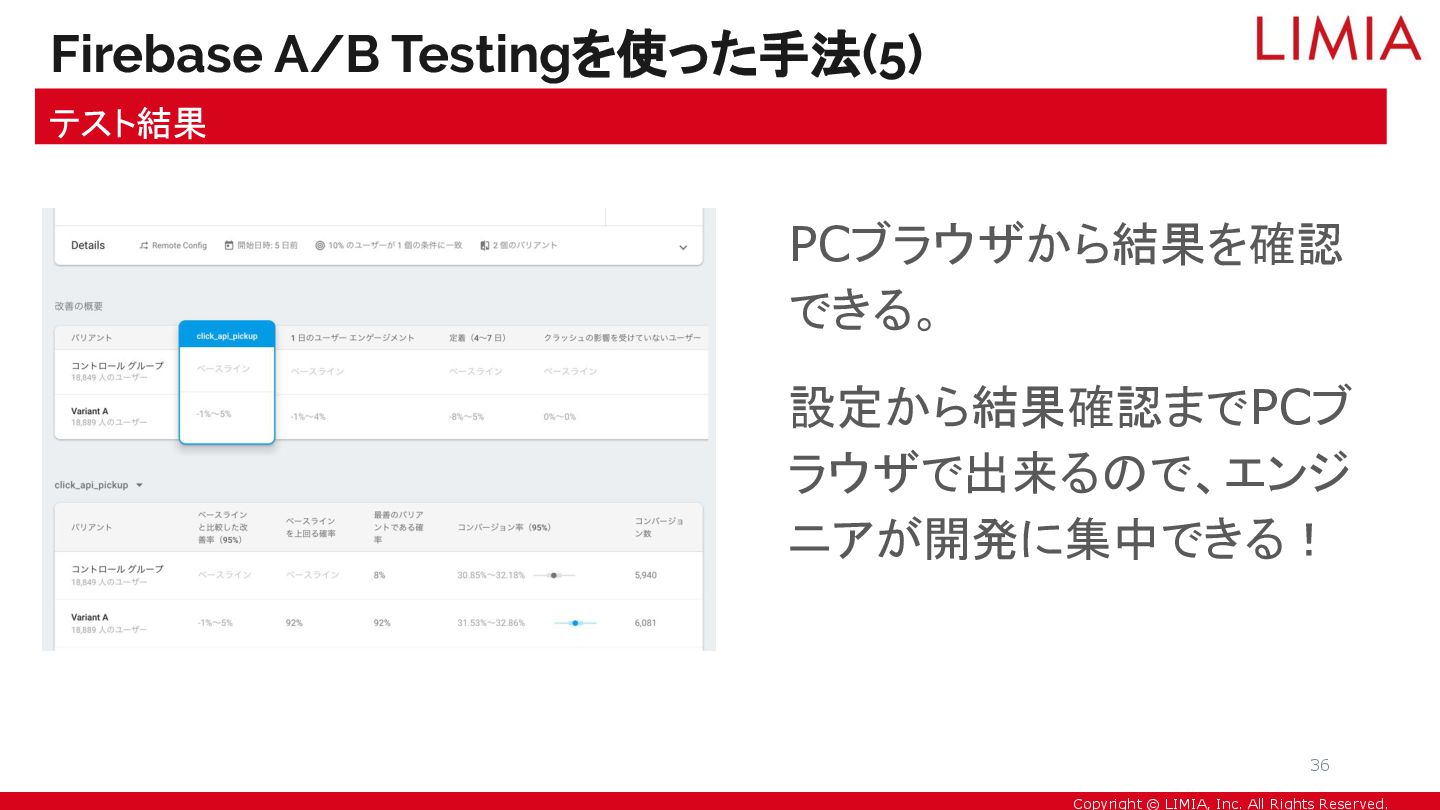

  36. Copyright © LIMIA, Inc. All Rights Reserved.
    PCブラウザから結果を確認
    できる。
    設定から結果確認までPCブ
    ラウザで出来るので、エンジ
    ニアが開発に集中できる!
    Firebase A/B Testingを使った手法(5)
    テスト結果
    36

    View full-size slide

  37. Copyright © LIMIA, Inc. All Rights Reserved.

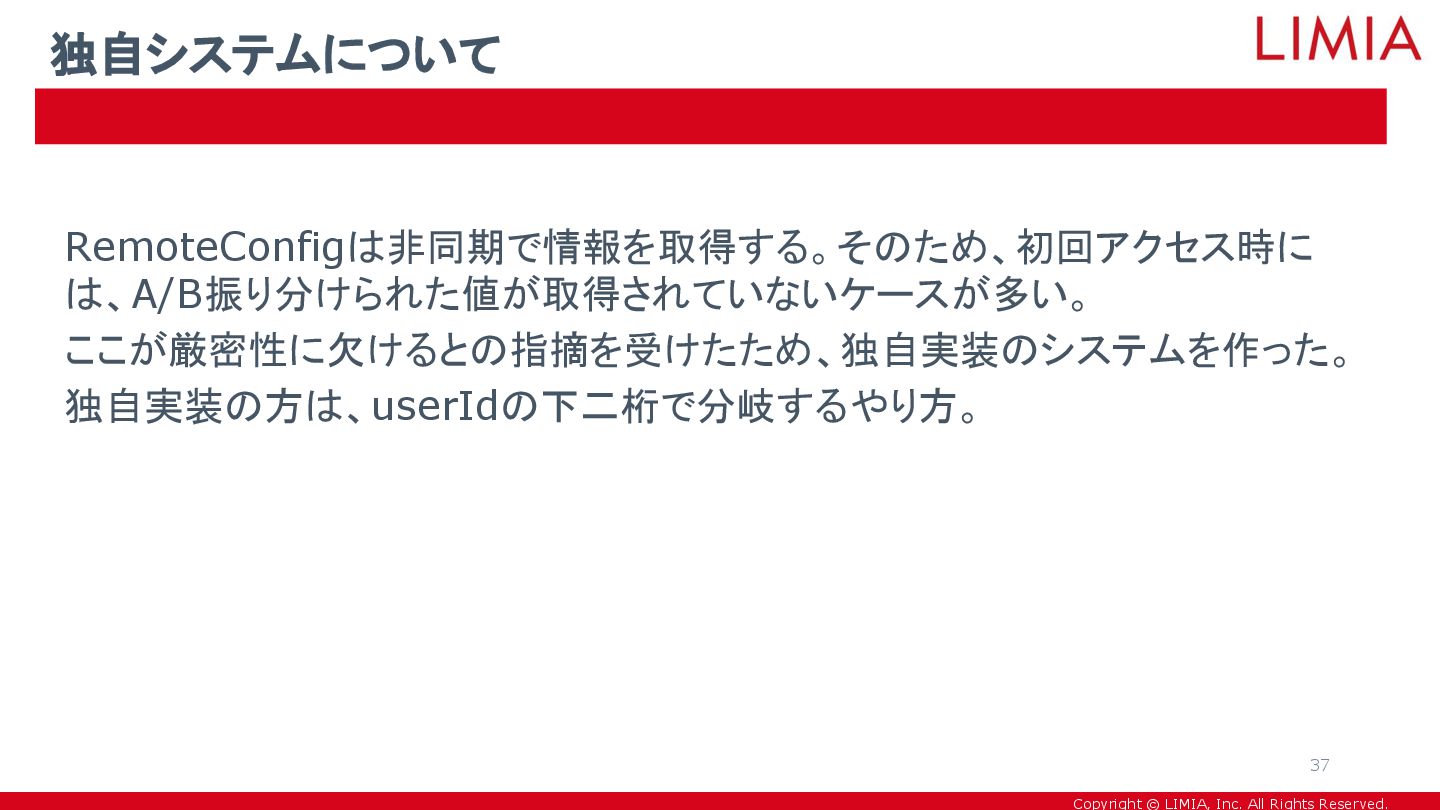

    RemoteConfigは非同期で情報を取得する。そのため、初回アクセス時に
    は、A/B振り分けられた値が取得されていないケースが多い。
    ここが厳密性に欠けるとの指摘を受けたため、独自実装のシステムを作った。
    独自実装の方は、userIdの下二桁で分岐するやり方。
    独自システムについて
    37

    View full-size slide

  38. Copyright © LIMIA, Inc. All Rights Reserved.
    5.レポート

    View full-size slide

  39. Copyright © LIMIA, Inc. All Rights Reserved.

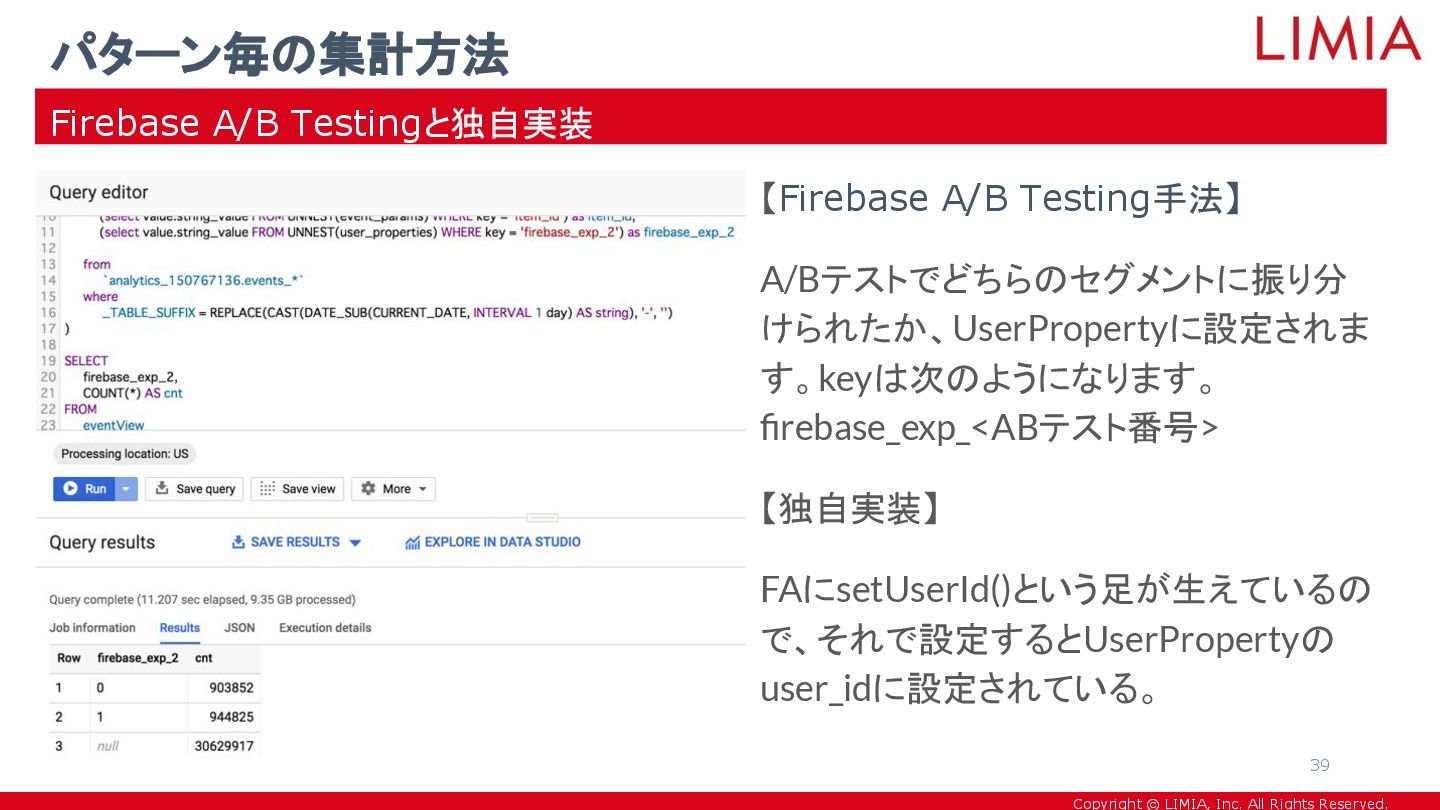

    【Firebase A/B Testing手法】
    A/Bテストでどちらのセグメントに振り分
    けられたか、UserPropertyに設定されま
    す。keyは次のようになります。
    firebase_exp_
    【独自実装】
    FAにsetUserId()という足が生えているの
    で、それで設定するとUserPropertyの
    user_idに設定されている。
    パターン毎の集計方法
    Firebase A/B Testingと独自実装
    39

    View full-size slide

  40. Copyright © LIMIA, Inc. All Rights Reserved.
    6.今後の課題

    View full-size slide

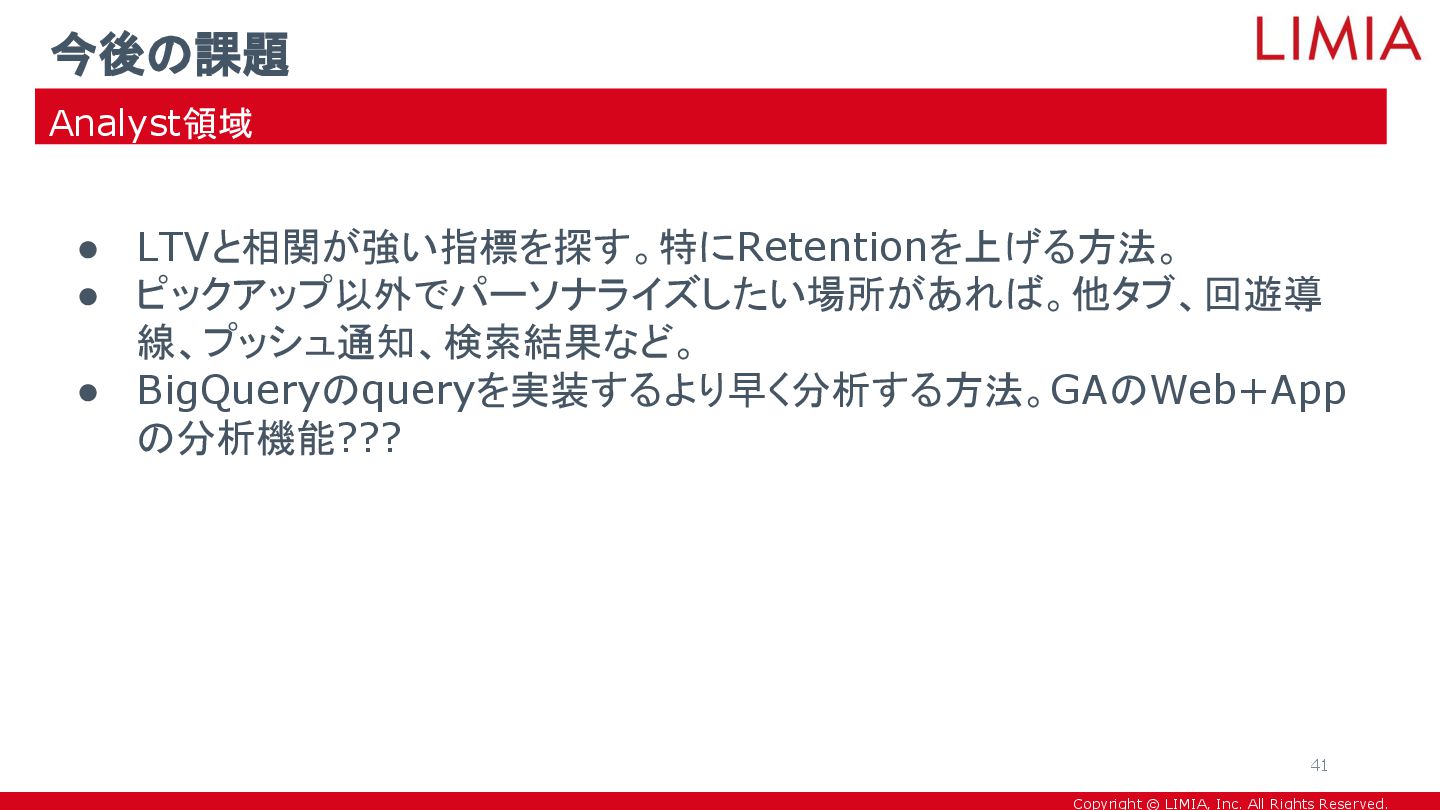

  41. Copyright © LIMIA, Inc. All Rights Reserved.
    ● LTVと相関が強い指標を探す。特にRetentionを上げる方法。
    ● ピックアップ以外でパーソナライズしたい場所があれば。他タブ、回遊導
    線、プッシュ通知、検索結果など。
    ● BigQueryのqueryを実装するより早く分析する方法。GAのWeb+App
    の分析機能???
    今後の課題
    Analyst領域
    41

    View full-size slide

  42. Copyright © LIMIA, Inc. All Rights Reserved.

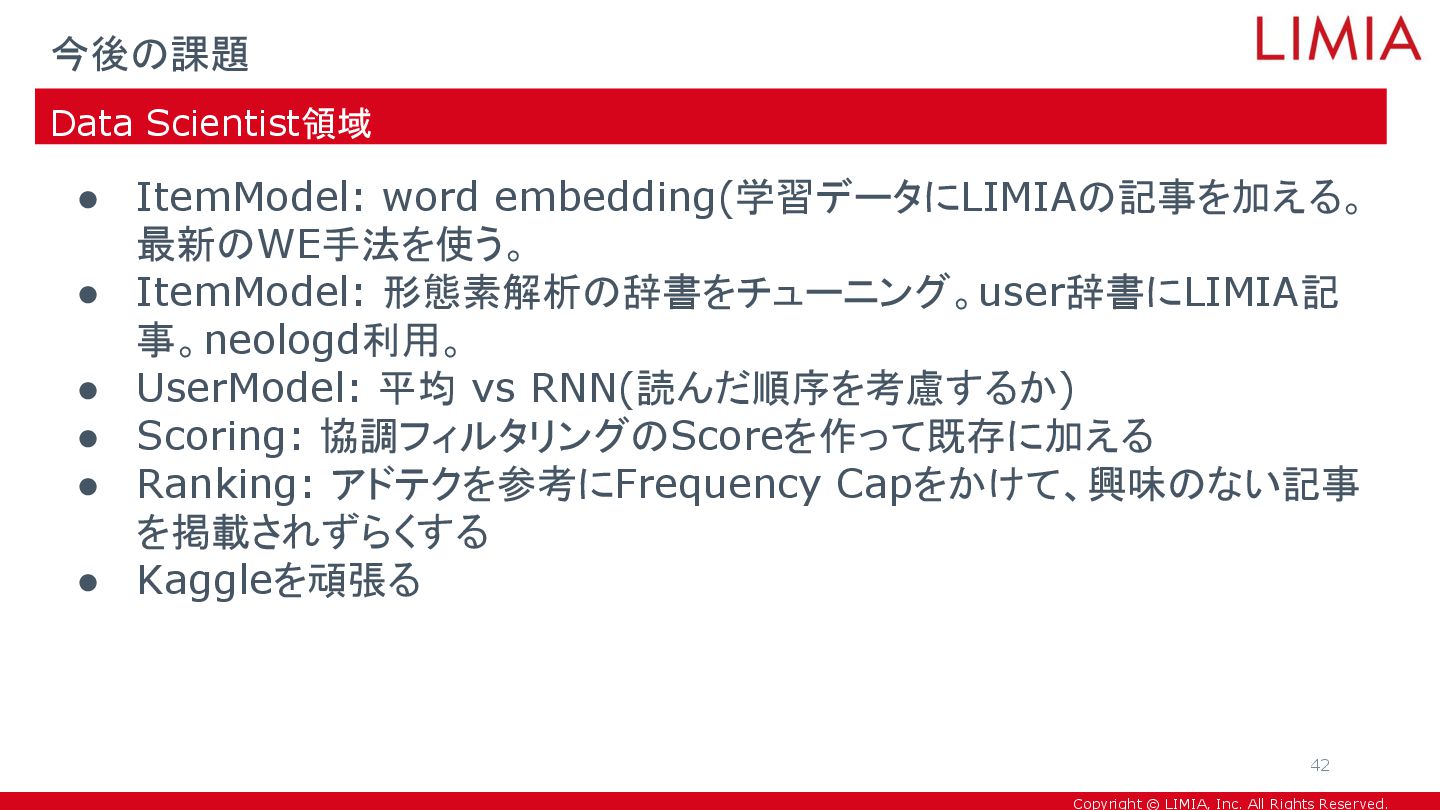

    ● ItemModel: word embedding(学習データにLIMIAの記事を加える。
    最新のWE手法を使う。
    ● ItemModel: 形態素解析の辞書をチューニング。user辞書にLIMIA記
    事。neologd利用。
    ● UserModel: 平均 vs RNN(読んだ順序を考慮するか)
    ● Scoring: 協調フィルタリングのScoreを作って既存に加える
    ● Ranking: アドテクを参考にFrequency Capをかけて、興味のない記事
    を掲載されずらくする
    ● Kaggleを頑張る
    今後の課題
    Data Scientist領域
    42

    View full-size slide

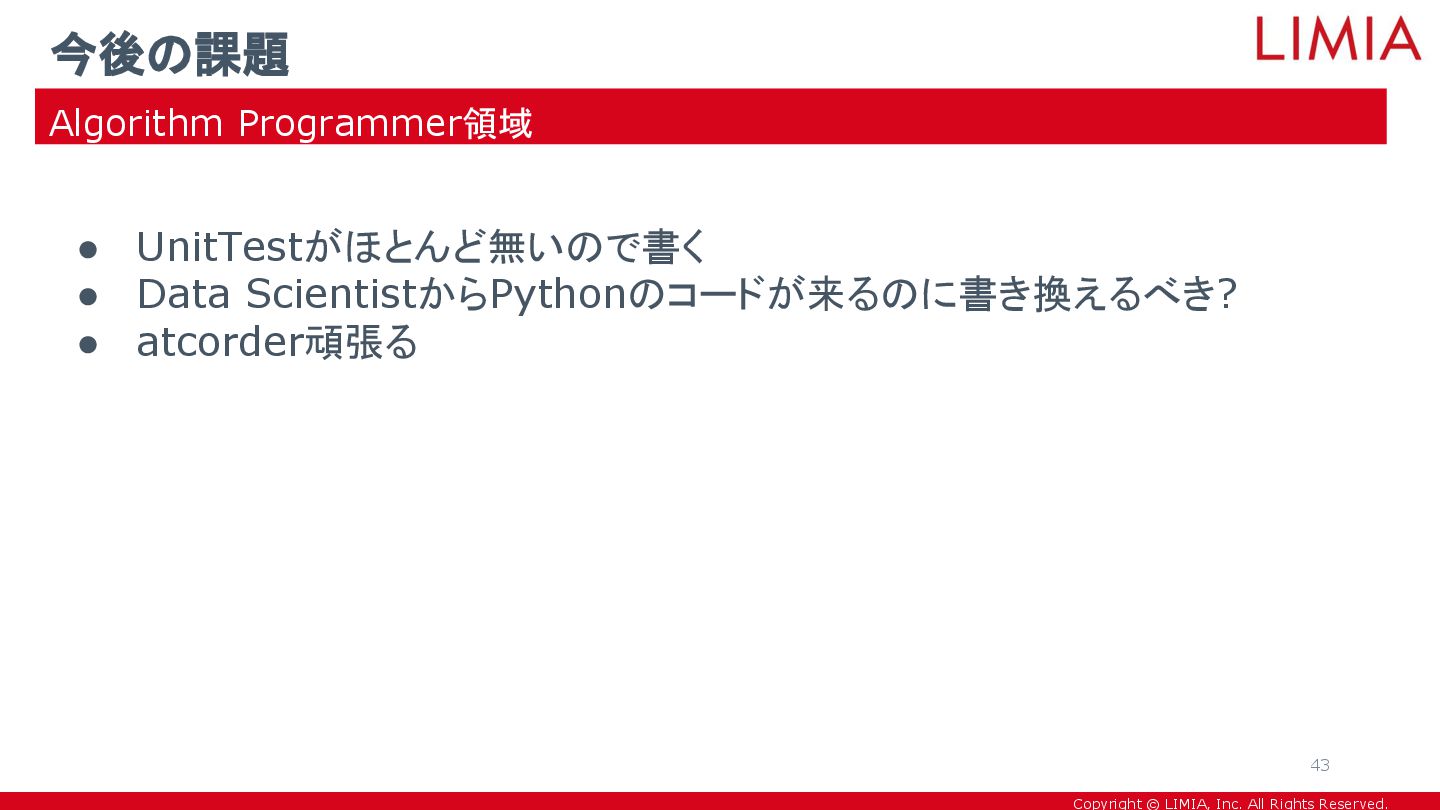

  43. Copyright © LIMIA, Inc. All Rights Reserved.
    ● UnitTestがほとんど無いので書く
    ● Data ScientistからPythonのコードが来るのに書き換えるべき?
    ● atcorder頑張る
    今後の課題
    Algorithm Programmer領域
    43

    View full-size slide

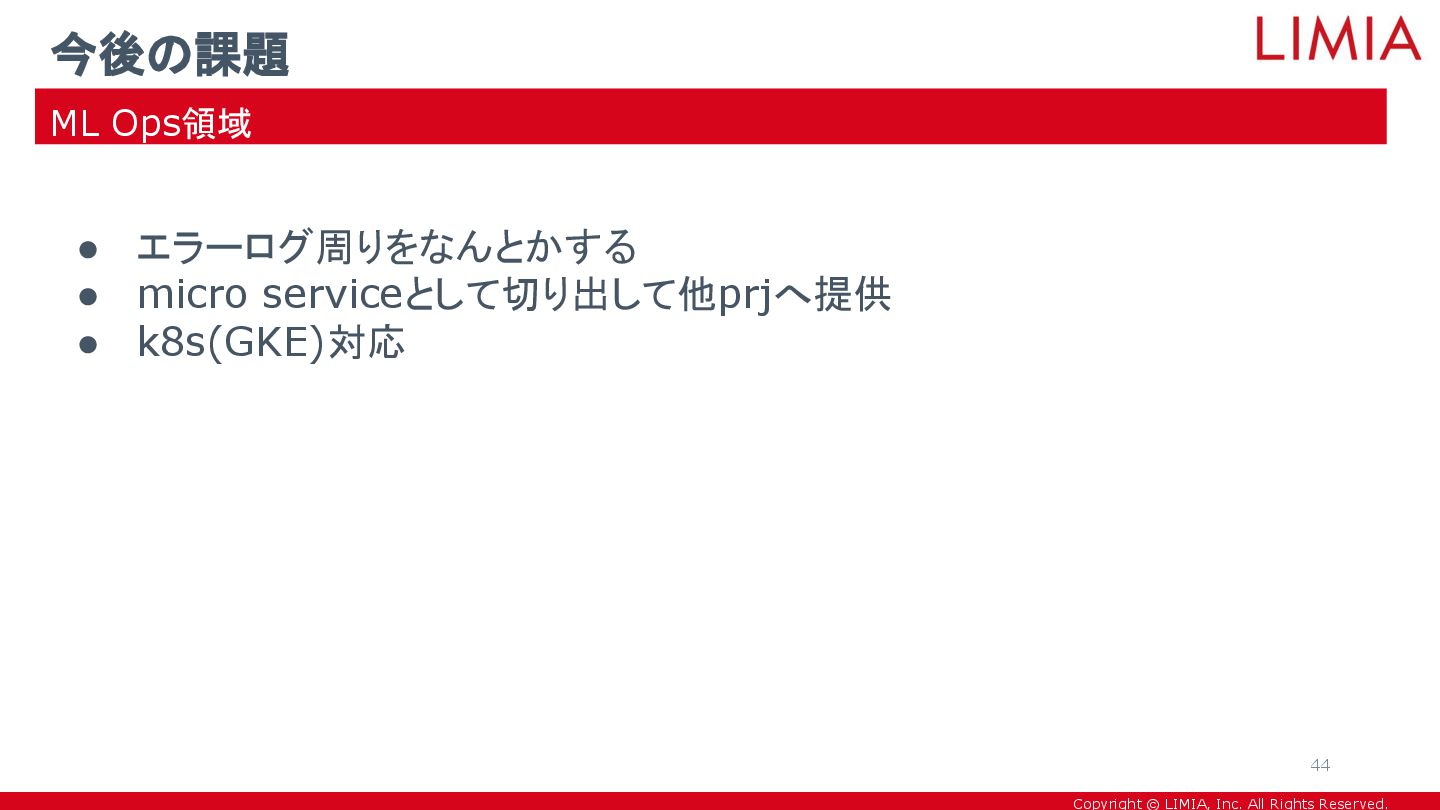

  44. Copyright © LIMIA, Inc. All Rights Reserved.
    ● エラーログ周りをなんとかする
    ● micro serviceとして切り出して他prjへ提供
    ● k8s(GKE)対応
    今後の課題
    ML Ops領域
    44

    View full-size slide

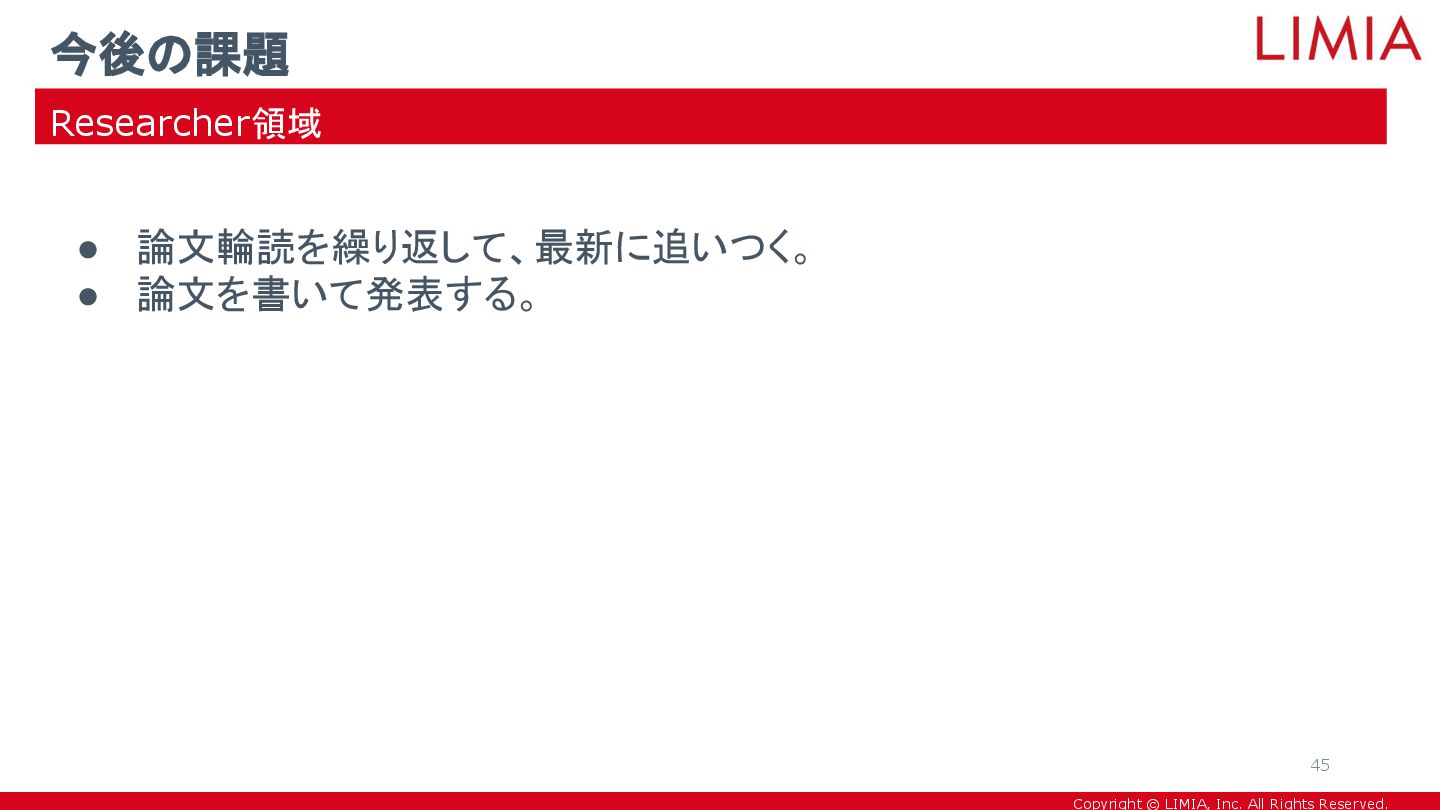

  45. Copyright © LIMIA, Inc. All Rights Reserved.
    ● 論文輪読を繰り返して、最新に追いつく。
    ● 論文を書いて発表する。
    今後の課題
    Researcher領域
    45

    View full-size slide

  46. Copyright © LIMIA, Inc. All Rights Reserved.
    まとめ

    View full-size slide

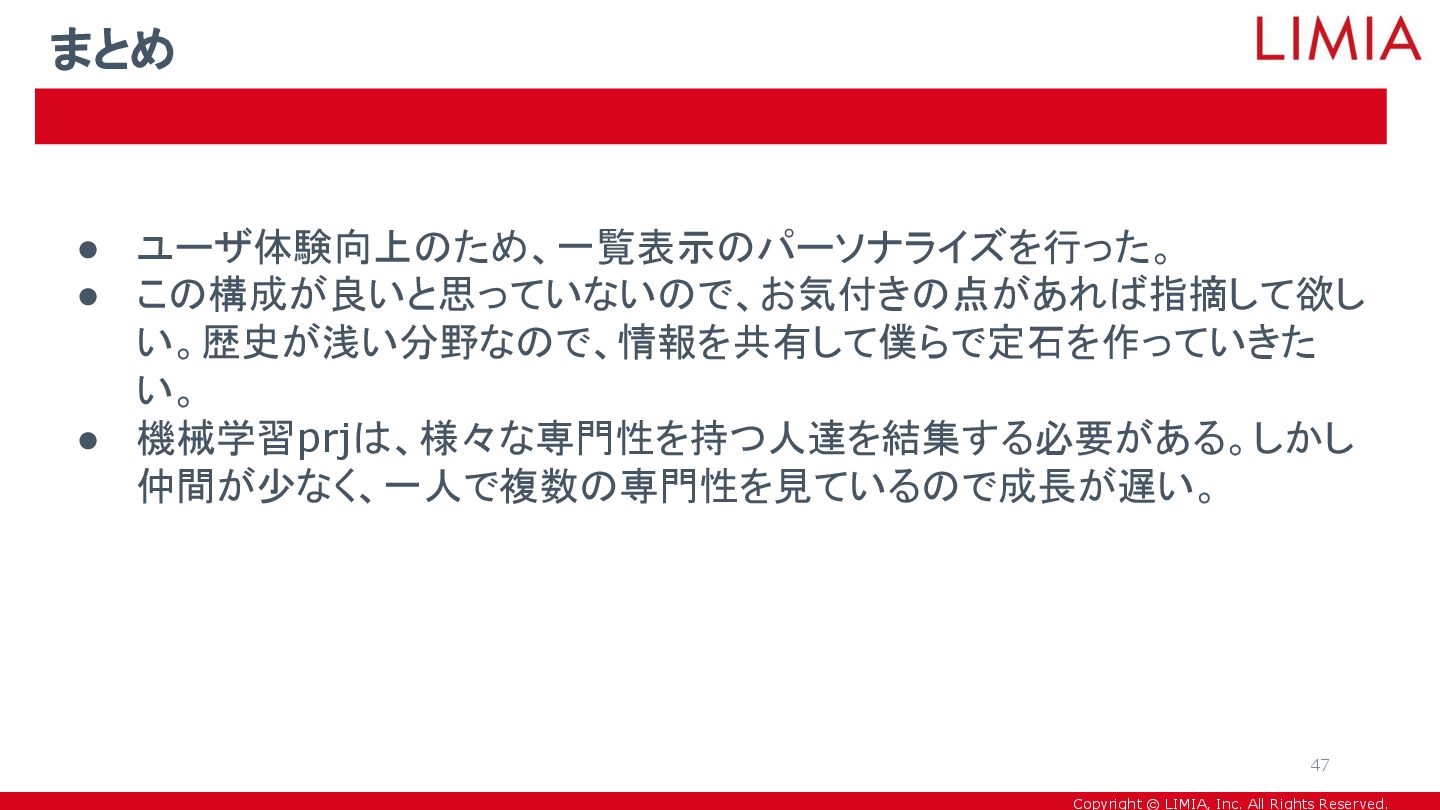

  47. Copyright © LIMIA, Inc. All Rights Reserved.
    ● ユーザ体験向上のため、一覧表示のパーソナライズを行った。
    ● この構成が良いと思っていないので、お気付きの点があれば指摘して欲し
    い。歴史が浅い分野なので、情報を共有して僕らで定石を作っていきた
    い。
    ● 機械学習prjは、様々な専門性を持つ人達を結集する必要がある。しかし
    仲間が少なく、一人で複数の専門性を見ているので成長が遅い。
    まとめ
    47

    View full-size slide

  48. Copyright © LIMIA, Inc. All Rights Reserved.
    一緒に推薦システムを作ってくれる仲間を募集中です。
    ● Analyst
    ● Data Scientist
    ● Algorithm Programmer
    ● ML Ops
    ● Researcher
    興味がある方は声をかけてください!
    We are hiring!
    48

    View full-size slide

  49. Copyright © LIMIA, Inc. All Rights Reserved.
    Appendix

    View full-size slide

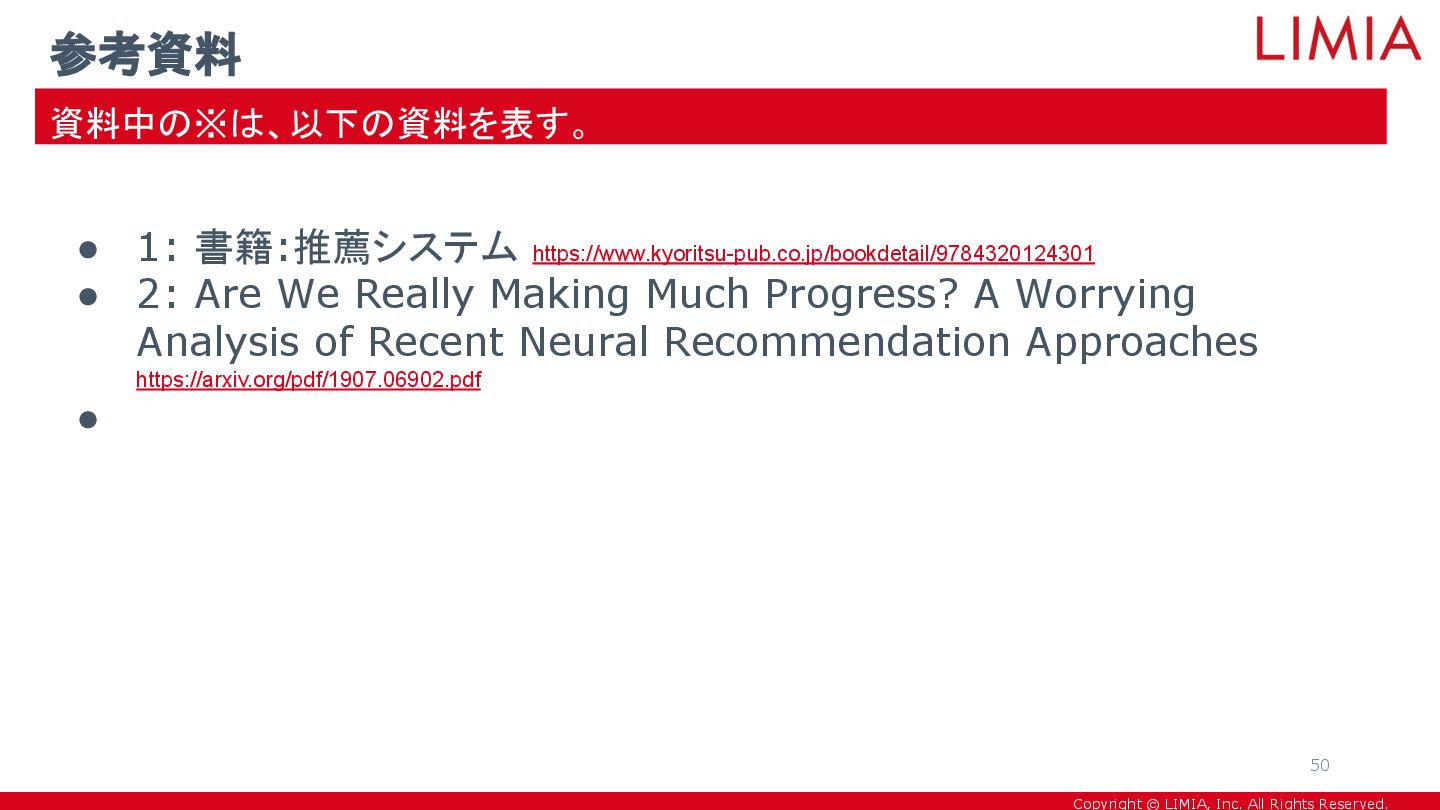

  50. Copyright © LIMIA, Inc. All Rights Reserved.
    ● 1: 書籍:推薦システム https://www.kyoritsu-pub.co.jp/bookdetail/9784320124301
    ● 2: Are We Really Making Much Progress? A Worrying
    Analysis of Recent Neural Recommendation Approaches
    https://arxiv.org/pdf/1907.06902.pdf

    参考資料
    資料中の※は、以下の資料を表す。
    50

    View full-size slide

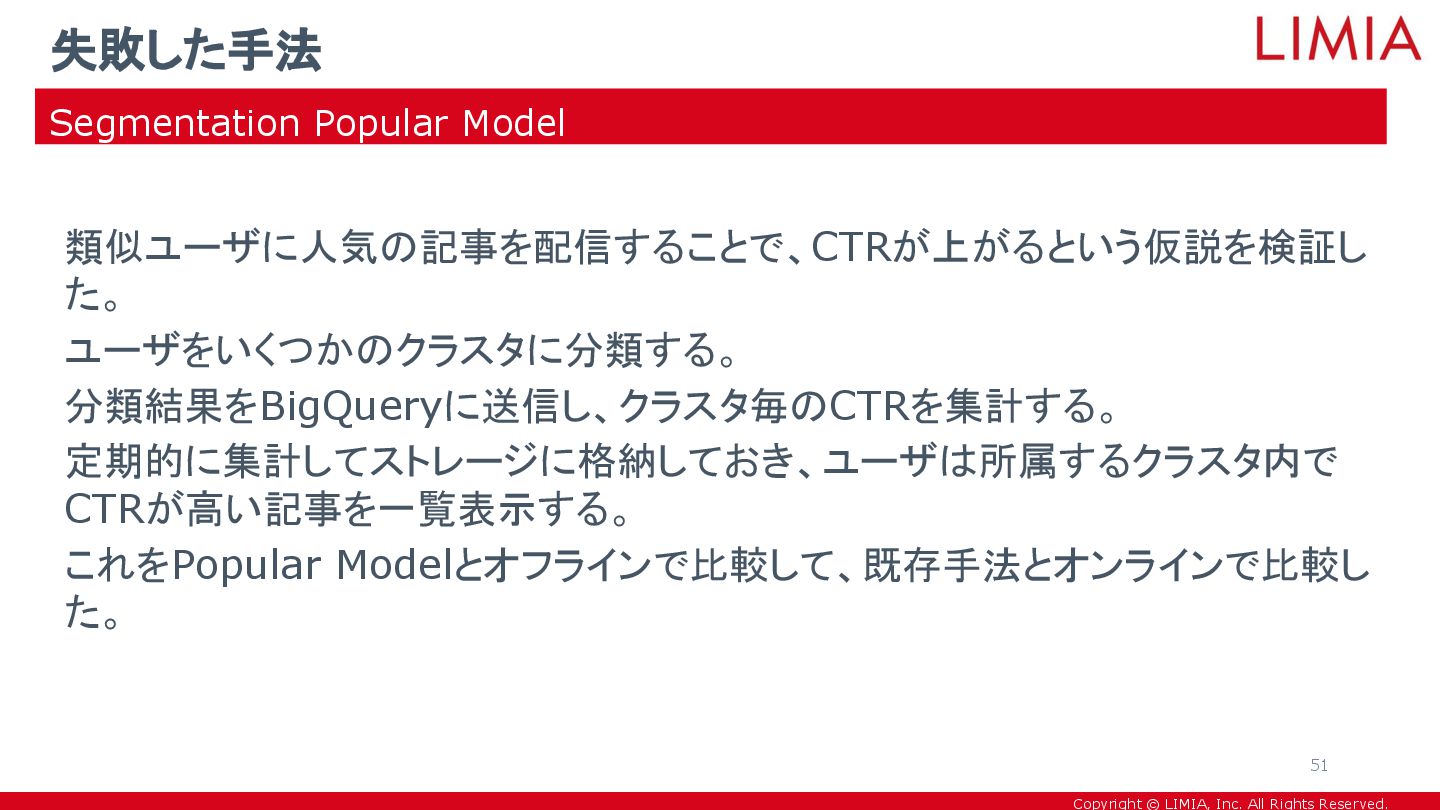

  51. Copyright © LIMIA, Inc. All Rights Reserved.
    類似ユーザに人気の記事を配信することで、CTRが上がるという仮説を検証し
    た。
    ユーザをいくつかのクラスタに分類する。
    分類結果をBigQueryに送信し、クラスタ毎のCTRを集計する。
    定期的に集計してストレージに格納しておき、ユーザは所属するクラスタ内で
    CTRが高い記事を一覧表示する。
    これをPopular Modelとオフラインで比較して、既存手法とオンラインで比較し
    た。
    失敗した手法
    Segmentation Popular Model
    51

    View full-size slide

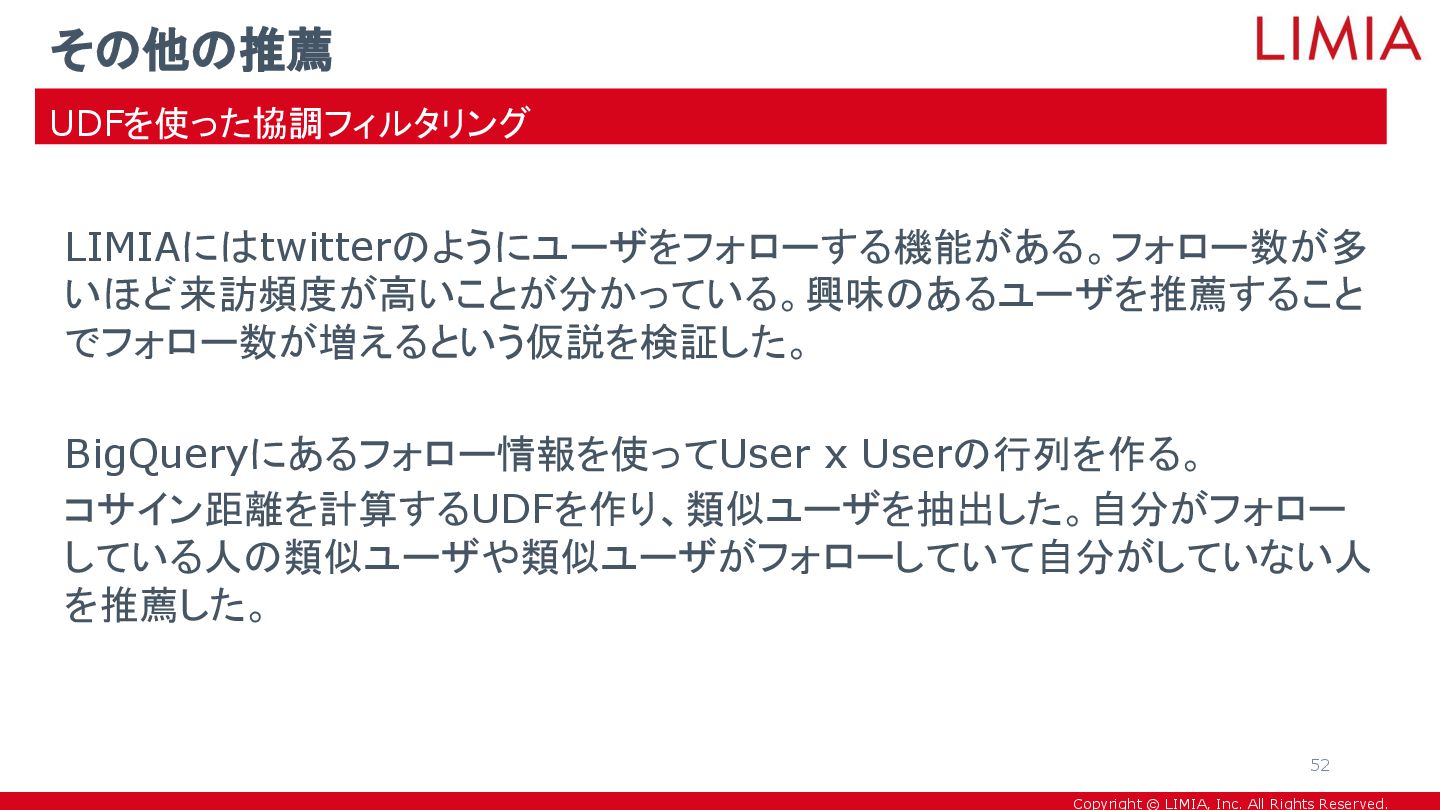

  52. Copyright © LIMIA, Inc. All Rights Reserved.
    LIMIAにはtwitterのようにユーザをフォローする機能がある。フォロー数が多
    いほど来訪頻度が高いことが分かっている。興味のあるユーザを推薦すること
    でフォロー数が増えるという仮説を検証した。
    BigQueryにあるフォロー情報を使ってUser x Userの行列を作る。
    コサイン距離を計算するUDFを作り、類似ユーザを抽出した。自分がフォロー
    している人の類似ユーザや類似ユーザがフォローしていて自分がしていない人
    を推薦した。
    その他の推薦
    UDFを使った協調フィルタリング
    52

    View full-size slide
