メルコイン決済マイクロサービスのトランザクション管理を支える技術 / The Technology Supporting Transaction Management for Mercoin’s Payment Microservices

メルコインではお客さまの残高の増減に関する操作を決済マイクロサービスを経由して実行しています。このマイクロサービスでは、その特性上、複数マイクロサービス間の整合性の担保やリコンサイルがとても重要な機能になります。そこで、その機能を実装するために利用している技術の詳細をご説明します。

At Mercoin, operations related to increasing or decreasing a user’s balance are executed via payment microservices. For these microservices, the features for guaranteeing consistency and for reconciliation are very important. This session will describe in detail the technology used to implement this feature.

------
Merpay & Mercoin Tech Fest 2023は3日間のオンライン技術カンファレンスです。
IT企業で働くソフトウェアエンジニアおよびメルペイ・メルコインの技術スタックに興味がある方々を対象に2023年8月22日（火）、23日（水）、24日（木）の3日間、開催します。 Merpay & Mercoin Tech Fest は事業との関わりから技術への興味を深め、プロダクトやサービスを支えるエンジニアリングを知ることができるお祭りです。

今年のテーマは「Unleash Fintech」。 メルペイ・メルコインのこれまでの技術的な取り組みはもちろん、メルカリグループのFintech事業における新たな挑戦をお伝えします。 セッションでは事業を支える組織・技術・課題などへの試行錯誤やアプローチなど多面的にご紹介予定です。

メルペイ・メルコインが今後どのようにUnleash（解放）していくのか、ぜひ見に来てください。

■イベント関連情報
- 公式ウェブサイト：https://events.merpay.com/techfest-2023/
- 申し込みページ：https://mercari.connpass.com/event/286670/
- Twitterハッシュタグ： #MerpayMercoinTechFest
■リンク集
- メルカリ・メルペイイベント一覧：https://mercari.connpass.com/
- メルカリキャリアサイト：https://careers.mercari.com/
- メルカリエンジニアリングブログ：https://engineering.mercari.com/blog/
- メルカリエンジニア向けTwitterアカウント：https://twitter.com/mercaridevjp
- 株式会社メルペイ：https://jp.merpay.com/

Transcript

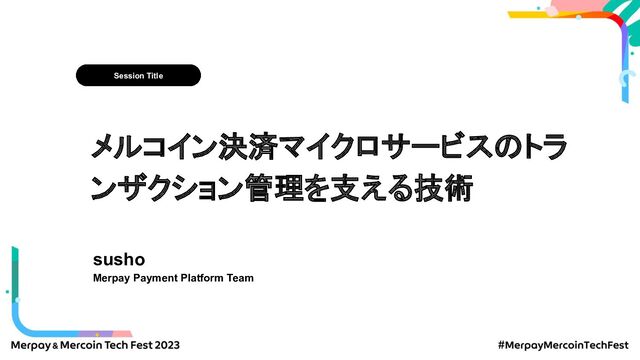

1. メルコイン決済マ イクロサービスの トランザクション 管理を支える技 術 メルコイン決済マイクロサービスのトラ ンザクション管理を支える技術 susho Merpay Payment Platform Team Session Title
2. Shota Suzuki / @susho 2018年メルペイ入社。iD, コード決済のマイ クロサービスを開発し、現在はメルコインの 決済、会計のマイクロサービスを開発してい る。 株式会社メルペイ Backend Engineer
3. メルコイン決済マイクロサービスとは 01 トランザクション管理 02 リコンサイル 03 まとめ 04 アジェンダ
4. メルコイン決済マイクロサービスとは 01 トランザクション管理 02 リコンサイル 03 まとめ 04 アジェンダ
5. メルコイン決済マイクロサービスとは お客さまの決済処理を担うマイクロサービス。 主に下記のようなユースケースが存在する。 • メルペイ残高からメルコイン残高への入金 • メルコイン残高からメルペイ残高への出金 • メルコイン残高/メルカリポイントを利用した暗号資産購入 • 暗号資産売却 • など
6. メルコイン決済マイクロサービスとは 01 トランザクション管理 02 リコンサイル 03 まとめ 04 アジェンダ
7. トランザクション管理 マイクロサービスを跨いだトランザクションでは、マイクロサービスがそれぞれの DBを持っているため、依存先マイクロサービスのDBのロールバックを実行する ことができない。 2フェーズコミットに代表される分散トランザクションは、リソースの状態をロック する必要があるため、サービスの可用性が下がる可能性がある。そのため、実 行した操作を取り消すビジネスロジックを補償トランザクションとして実装し、そ れらを最後まで順次実行する結果整合性の手法を取っている。
8. Saga 結果整合性を使ったアーキテクチャの1つで、トランザクションを複数のトランザ クションに分割し、それらを順次実行する。そしてリトライ不可能なエラーが発生 したら逆処理となる補償トランザクションを順次実行する。
9. トランザクション管理(暗号資産購入) 補償トランザクション Subtract point Subtract JPY balance Add BTC balance Publish event Insert payment resource Update payment resource Update payment resource Add point Add JPY balance Publish event
10. トランザクション管理(暗号資産購入) 補償トランザクション Subtract point Subtract JPY balance Add BTC balance Publish event Insert payment resource Update payment resource Update payment resource Add point Add JPY balance Publish event
11. トランザクション管理(暗号資産購入) 補償トランザクション Subtract point Subtract JPY balance Add BTC balance Publish event Insert payment resource Update payment resource Update payment resource Add point Add JPY balance Publish event
12. トランザクション管理(暗号資産購入) 補償トランザクション Subtract point Subtract JPY balance Add BTC balance Insert payment resource Update payment resource Update payment resource Add point Add JPY balance Publish event Publish event
13. Workflow Engine 弊社はクラウドサービスとしてGCPを利用しているため、OSS or GCPの製品 が候補としてあがり、下記を検討した。 1. GCP Workflows 2. Cadence / Temporal GCP Workflowsは各処理をHTTP APIのエンドポイントとして実装する必要が あり、開発時のユニットテストなどで検証しづらいことが懸念となり、Cadenceや TemporalはCloud Spannerに対応していなかったため、自社で開発することと した。
14. Workflow Engine アーキテクチャ Worker Engine Server Execution State Application Recovery Worker Channel Register Workflow Function / Execute Workflow Go Runtime Deploy on application servers Create Workflow / Activity Complete Workflow / Activity List Workflow / Activity Workflow / Activity State Changed Event Workflow Function Registry Register / Get reflect.ValueOf(fn).Call
15. アーキテクチャ • Workflow ◦ 複数のActivityを使ったビジネスロジック • Activity ◦ ビジネスロジックの最小単位
16. アーキテクチャ • Worker ◦ アプリケーションサーバからの要求に従い、Engine Serverへコミュニケーションす る。 ◦ ChannelからEventをSubscribeし、Eventの種別に沿った処理を実行する。 • Recovery Worker ◦ Engine Serverから終了していないWorkflowの一覧を取得し、リトライするWorker。 ◦ ChannelからEventをSubscribeし、Workerと同様にEventの種別に沿った処理を実 行する。 • Workflow Function Registry ◦ アプリケーションで定義されたGoのコード
17. アーキテクチャ • Channel ◦ Workflow/Activityの状態遷移のEvent HubとなるChannel ▪ WorkflowStarted • Workflowを実行するためのEvent ▪ WorkflowCompleted • Workflowが完了した際に、アプリケーション側へレスポンスを返すための Event ▪ ActivityStarted • Activityを実行するためのEvent ▪ ActivityCompleted • Activityが完了した際に、アプリケーション側へレスポンスを返すための Event • Engine Server ◦ Workflowの状態を管理するサーバ。 Workflow, Activityのインプット/アウトプットも保存する。 ▪ インプット/アウトプットが保存されることにより、リトライする際に冪等に処理していくことが できる。
18. Workflow メルコイン決済マイクロサービスのWorkflow Subtract point Subtract JPY balance Add BTC balance Publish event Insert payment resource Update payment resource Update payment resource Add point Add JPY balance Publish event Activity Activity Activity Activity Activity Activity Activity Activity Activity Activity
19. コードサンプル • Workflow ◦ SayHello(context.Context, string) (string, error) • Activity ◦ Hello(context.Context, string) (string, error)
20. メルコイン決済マイクロサービスとは 01 トランザクション管理 02 リコンサイル 03 まとめ 04 アジェンダ
21. リコンサイル 依存先マイクロサービスと整合性が取れているかを突合して検証するプロセ ス。
22. リコンサイル • サービスの特性上、お客様の資産を預かるためマイクロサービス間で不整 合が起きていないことを別プロセスで検証したい。 • 自分たちのマイクロサービスだけでなく、依存している全てのマイクロサー ビスで検証し、その結果、整合性が取れていることが確認できた上で会計 処理を実施したい。
23. Processing Tracer マイクロサービスのリコンサイル処理をHook、リコンサイル状況の監視、アラー トするためのマイクロサービス。
24. Processing Tracer Processing State / Service Info CronJob Slack Pub/Sub Balance gRPC Server Payment Order Register ProcessingID Reconcile Event Report Reconcile Send Alert Publish Reconcile Event Buy Transaction Request w/ ProcessingID Request w/ ProcessingID Generate ProcessingID
25. Processing Tracer • ProcessingID ◦ リコンサイルする処理を一意に識別するための ID。処理のエントリーポイントとなるマイ クロサービスが生成し、ユニーク性担保のため、生成には SDKを利用する。 • Register ProcessingID ◦ 処理のエントリーポイントとなるマイクロサービスが生成した ProcessingIDを登録する。 • Reconcile Event ◦ ProcessingIDが登録されて一定期間経過後、マイクロサービスの Pub/Sub Topicに向け てEventを発行する。 • Report Reconcile ◦ 各マイクロサービスが自分たちの TopicをSubscribeしてリコンサイル処理を実行し、リコ ンサイルができたらレポートを送信する。この際、依存先マイクロサービスが存在すれば サービス識別子をレポートに含める。 • Alert ◦ 一定期間経過後、リコンサイルされていない ProcessingIDをそのマイクロサービスの on-callチャンネルに対してアラートメッセージを投稿する。
26. メルコイン決済マイクロサービスのリコンサイル処理 payment merpay payment processing tracer balance Pub/Sub Publish reconcile event reconcile event Find resource w/ ProcessingID Call Get API Call Get API Check desired state and current state Check desired state and current state Call Reconcile Report API
27. メルコイン決済マイクロサービスとは 01 トランザクション管理 02 リコンサイル 03 まとめ 04 アジェンダ
28. まとめ • トランザクション管理 ◦ 複数のマイクロサービスを跨いだトランザクション処理を実行するために Sagaを 採用したWorkflow Engineを開発し、利用している。 • リコンサイル ◦ サービスの特性上、リコンサイルすることで最終的にその処理が想定通りに実 行されているかどうかを確認する必要があるが、 Processing Tracerというマイ クロサービスを開発し、リコンサイル処理の共通化をしている。
