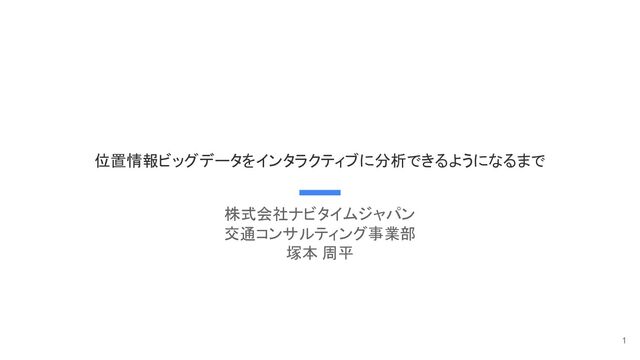

1. 位置情報ビッグデータをインタラクティブに分析できるようになるまで 株式会社ナビタイムジャパン 交通コンサルティング事業部 塚本 周平 1
2. 自己紹介 2
3. 自己紹介 塚本 周平 株式会社ナビタイムジャパン • 交通コンサルティング事業部 • 2016年入社 • プログラマー ◦ データ分析, データ分析アプリケーション開発 etc... 3
4. 交通コンサルティング 事業紹介 4
5. 交通コンサルティング事業紹介 5
6. 交通コンサルティング事業紹介 業務事例 • 主なクライアント ◦ 官公庁 ◦ 自治体 ◦ 道路事業者 ◦ 公共交通事業者 ◦ 大学 ◦ コンサルタント ◦ etc... 6
7. 分析事例 • 経路検索条件データ ◦ 検索ログをアソシエーション分析 ◦ アウトレット間の競合関係を可視化 交通コンサルティング事業紹介 [ 発表先 ] 第54回土木計画学研究発表会 論文: http://consulting.navitime.biz/pdf/monograph_20 161105_1.pdf 発表資料: http://consulting.navitime.biz/pdf/presentation_2 0161105_1.pdf 7
8. 分析の進め方 8
9. • 仮説検証サイクルを繰り返す事で分析を行う ◦ サイクルを繰り返すほど分析が深度化 分析の進め方 データ作成 仮説立案 可視化 検証 交通コンサルタントに よる仮説設定 ビッグデータから 分析対象を抽出 データのグラフ化 / 地図上へ描画 仮説の妥当性を検証 できる限り高速にサイクルを回し たい 9
10. • 工程ごとに要求されるスキルセットが異なる 仮説立案 データ作成 可視化 検証 Data Engineers Data Visualization Engeneers Data Scientists 分析の進め方 10
11. • 受注業務の場合、クライアントと分析要件の調整が必要 分析の進め方 Clients 11
12. • 分析業務をクライアントが行う場合も、営業工数が発生 仮説立案 データ作成 可視化 検証 Data Engineers Data Visualization Engeneers Clients 分析の進め方 Sales 12
13. 分析の進め方 ボトルネック • エンジニアリングコスト • 営業コスト • チーム内のコミュニケーションコスト • クライアントとの調整コスト 13
14. クライアントが、データホルダーのように自由に分析できるシステムを作りたい 仮説立案 データ作成 可視化 検証 Data Analyzing System Clients / Data Scientists 分析の進め方 14
15. システム化検討 15
16. システム化検討 「仮説立案」・「検証」以外のコストを無くす • 「データ作成」・「可視化」を、ワンストップアプリケーション化 ◦ プログラミングレスで分析可能 • アプリケーションをクライアントが直接利用可能 ◦ データホルダーのように自由に分析可能 16
17. システム化検討 機能要件 • インタラクティブ性 ◦ クライアントがGUIから任意に選択した条件でデータ分析を実施 • 大容量データ描画 ◦ 日本全国の道路ネットワークデータを地図上に描画 • 高速集計 ◦ ユーザーが待てる時間内に描画データを集計 17
18. システム化検討 技術課題 • 地図描画 ◦ インタラクティブ性 ◦ 大容量データ描画 • 高速集計 ◦ 処理リードタイム ◦ 安定性 ◦ 運用費 18
19. System Architecture システム化検討 Client Map Server Data Server 19
20. 技術検討 - 地図描画編 - 20
21. 技術検討 - 地図描画編 - 技術課題 • インタラクティブ性 ◦ クライアントがGUIから任意に選択した条件でデータ分析を実施 • 大容量データ描画 ◦ 日本全国の道路ネットワークデータを地図上に描画 21
22. 技術検討 - 地図描画編 - QGIS • 幅広い位置情報データ形式に対応 ◦ Shape File, csv, Spatial database etc... • WMS形式での地図配信が可能 ◦ QGIS Web • 社内利用実績有り ◦ 大容量データもある程度表示可能 × インタラクティブな 　地図描画形式には未対応 22
23. 技術検討 - 地図描画編 - Raster Tiles • タイル形式 • 画像データ ◦ png, jpeg etc... • ブラウザに表示される • データのみ配信 × 地図上の道路データに対し 　イベント登録ができない 23
24. 技術検討 - 地図描画編 - GeoJSON • 空間データをJSON形式で記述 • イベント登録可能 ◦ 地物(道路や建物データ)をsvgやcanvasの要素として ◦ を扱う事ができる × 大容量データを描画できない { "type": "Feature", "geometry": { "type": "Point", "coordinates": [125.6, 10.1] }, "properties": { "name": "Dinagat Islands" } } 24
25. 技術検討 - 地図描画編 - こんなデータ形式があれば・・・ • Raster Tilesのように、画面上に表示するデータのみ配信 • GeoJSON(+JavaScript)のようにHTMLの要素として地図データを扱える 25
26. 技術検討 - 地図描画編 - あった! 26
27. 技術検討 - 地図描画編 - Vector Tiles GvunAngCCgtsaW5rL W1hc3RlciiAIBoIY2FyX 29ubHkiAiAAGglkZXN0 X25vZGUiAiBCGglkdW FsX2xpbmsiAiBtGg1sY W5lX251bV9jb2RlIgIgA hoGbGVuZ3RoIgIgSho EbGluayIDIKAdGglsaW 5rX3R5cGUaCmxpbmtf dH 27
28. 技術検討 - 地図描画編 - Vector Tiles • ブラウザに表示されるデータのみ配信 • Javascriptの地図ライブラリ等を用いて地図上に可視化 ◦ Leaflet, OpenLayers etc... • イベント登録可能 ◦ SVBやCanvasの要素として地物を扱う事ができる ◎ インタラクティブ性 ◎ 大容量データ描画 28
29. 地図配信形式にVector Tilesを採用 技術検討 - 地図描画編 - インタラクティブ性 大容量データ描画 QGIS × △ Raster Tiles × ◦ GeoJSON ◦ × Vector Tiles ◦ ◦ 29
30. 技術検討 - 地図描画編 - Amazon RDS for PostgreSQL • 描画用データの格納 • PostgreSQL上で空間演算できるPostGISを利用 • 将来的にAWS Aurora for PostgreSQLに移行したい ◦ ダウンタイム無しで拡張可能 ◦ 処理性能向上 ◦ 東京リージョンでは未公開 30
31. System Architecture システム化検討 Client Map Server Vector Tiles Map DB Server Data Server 31
32. 技術検討 - 高速集計編 - 32
33. 技術検討 - 高速集計編 - 前提 • Javaで書かれた処理とSQLで書かれた処理が存在する ◦ それぞれが動く分散処理環境が必要 • リクエストを常に待ち受ける必要有り 要求 • リードタイム低 • 運用費安 33
34. 技術検討 - 高速集計編 - Java分散処理フレームワーク 34
35. 技術検討 - 高速集計編 - Hadoop • 言わずと知れた分散処理FW • 社内実績多数 × ジョブ毎にI/Oオーバーヘッド 　が発生 　リードタイムが要求に満たない 35
36. 技術検討 - 高速集計編 - Spark • Hadoopに次ぐ分散処理FWの雄 • インメモリ処理のためI/Oオーバーヘッド低減 ◎リードタイム低 △常時インスタンスを起動する　必 要有り 36
37. • Java分散処理にSparkを採用 技術検討 - 高速集計編 - リードタイム 運用費 Java Hadoop △ △ Spark ◦ △ 37
38. 技術検討 - 高速集計編 - SQL分散処理フレームワーク 38
39. 技術検討 - 高速集計編 - Hive • hadoopクラスタ上で動作 • HiveQLと呼ばれるSQLライクな言語を使用 • 社内実績多数 × hadoop同様、 　リードタイムが要求に満たない 39
40. 技術検討 - 高速集計編 - Presto • Facebook社が開発した高速分散DB • ANSI SQL 標準をサポート • HDFSやAmazon s3上のデータを処理可能 ◦ Hiveと同一データソースを利用できる ◎ リードタイム低 △ インスタンスを常時起動する 　 必要が有るため、運用費高 40
41. 技術検討 - 高速集計編 - Amazon Athena • Amazon AWS上で利用できる高速分散DB ◦ 実行エンジンにPrestoが採用されている • Amazon s3上のデータを処理可能 • クエリ課金 ◦ インスタンスを常時起動する必要が無い ◎ リードタイム低 ◎ 運用費低 41
42. • SQL分散処理にAmazon Athenaを採用 技術検討 - 高速集計編 - リードタイム 運用費 Java Hadoop △ △ Spark ◦ △ SQL Hive △ △ Presto ◦ △ Amazon Athena ◦ ◦ 42
43. システム化検討 System Architecture Client Map Server Vector Tiles Data Server Map DB Server Data Store 43
44. 道路プロファイラー 44
45. 道路プロファイラー 45
46. 道路プロファイラー 利用データ 46
47. 論文発表 道路プロファイラー [ 発表先 ]第55回土木計画学研究発表会 論文: http://consulting.navitime.biz/pdf/monograph_ 20170610_1.pdf 発表資料: http://consulting.navitime.biz/pdf/presentation _20170610_1.pdf 47
