[DBWT-2] 信頼性: ミッションクリティカルなデータベースに必須となる高可用性の考え方とは

[DBWT-2] 信頼性: ミッションクリティカルなデータベースに必須となる高可用性の考え方とは

2023年4月12日 (水)開催、Oracle Database World Tokyo [DBWT] セッション2の資料です。

最高レベルのデータベース可用性を保証することで知られるOracle Maximum Availability Architecture(MAA)は、フルスタックのデータ保護ソリューションとして進化してきました。このセッションでは、Oracle MAAがシステムの可用性を維持する仕組みを解説し、Oracle Databaseが計画的なメンテナンスと計画外の停止による中断から様々な要素を保護する方法についての技術的洞察をお伝えします。

oracle4engineer
PRO

April 19, 2023
Tweet

More Decks by oracle4engineer

Other Decks in Technology

Transcript

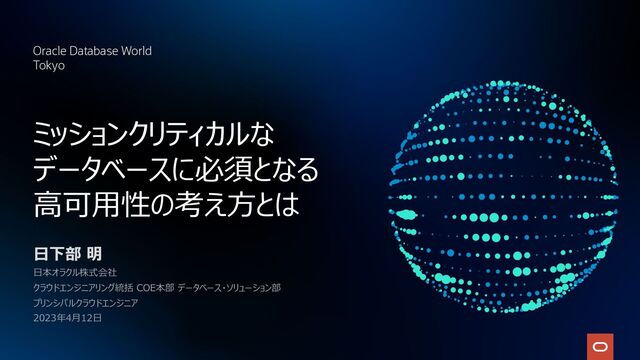

  1. Oracle Database World
    Tokyo
    ⽇下部 明
    ⽇本オラクル株式会社
    クラウドエンジニアリング統括 COE本部 データベース・ソリューション部
    プリンシパルクラウドエンジニア
    2023年4⽉12⽇
    ミッションクリティカルな
    データベースに必須となる
    ⾼可⽤性の考え⽅とは

    View Slide

  2. Copyright © 2023, Oracle and/or its affiliates
    2
    ⼊⼒と出⼒の対応関係の定義
    SQL
    出⼒
    SELECT ename, dname, job, empno, hiredate, loc
    FROM emp, dept
    WHERE emp.deptno = dept.deptno
    ORDER BY ename
    ⼊⼒
    論理データ構造

    View Slide

  3. Copyright © 2023, Oracle and/or its affiliates
    3
    ⼊⼒と出⼒の対応関係の定義
    SQL
    出⼒
    SELECT ename, dname, job, empno, hiredate, loc
    FROM emp, dept
    WHERE emp.deptno = dept.deptno
    ORDER BY ename
    ⼊⼒
    論理データ構造
    何を取り出すかの定義であって、どうやって
    導出するかのアルゴリズムは記述されていない

    View Slide

  4. Copyright © 2023, Oracle and/or its affiliates
    4
    インターフェースとアルゴリズム実装の分離
    SQLの結果集合を導出するアルゴリズムは⾃動⽣成される
    ⼊⼒
    出⼒
    対応関係の定義
    インターフェース
    SQL実⾏計画
    SQL実⾏計画探索
    アルゴリズム
    全体最適化問題
    値の分布統計 物理データ構造 ハードウェア・リソース
    論理データ構造

    View Slide

  5. Copyright © 2023, Oracle and/or its affiliates
    5
    ⼊⼒
    論理データ構造
    インターフェースとアルゴリズム実装の分離
    SQLの結果集合を導出するアルゴリズムは⾃動⽣成される
    出⼒
    対応関係の定義
    インターフェース
    SQL実⾏計画
    SQL実⾏計画探索
    アルゴリズム
    全体最適化問題
    値の分布統計 物理データ構造 ハードウェア・リソース
    アプリケーション開発で
    注⼒すべきところ
    • 論理データ構造
    • クエリー

    View Slide

  6. Copyright © 2023, Oracle and/or its affiliates
    6
    インターフェースとアルゴリズム実装の分離
    データベース・エンジン実装が⽬指すところ
    出⼒
    対応関係の定義
    インターフェース
    SQL実⾏計画
    SQL実⾏計画探索
    アルゴリズム
    全体最適化問題
    値の分布統計 物理データ構造 ハードウェア・リソース
    ⼊⼒
    論理データ構造
    論理データ構造の定義と
    インターフェース(SQL)を変更せずに
    アルゴリズム実装が改良される

    View Slide

  7. Copyright © 2023, Oracle and/or its affiliates
    7
    リレーショナル・モデルの操作からはじまったが、他のモデルでも使⽤されるようになった
    SQL - 抽象化されたデータ操作
    データ・モデル
    • Relational
    • Text Search
    • Object Relational
    • XML
    • JSON
    • Spatial
    • Network
    • ...
    ワークロード
    • オンライン・トランザクション
    • 分析・集計
    • 機械学習
    • ...

    View Slide

  8. Copyright © 2023, Oracle and/or its affiliates
    8
    リレーショナル・モデルの操作からはじまったが、他のモデルでも使⽤されるようになった
    SQL - 抽象化されたデータ操作
    データ・モデル
    • Relational
    • Text Search
    • Object Relational
    • XML
    • JSON
    • Spatial
    • Network
    • ...
    ワークロード
    • オンライン・トランザクション
    • 分析・集計
    • 機械学習
    • ...
    SQLは抽象データ操作

    異なる種類のデータ・モデルを操作する実装
    異なる種類のワークロードに最適化する実装

    Converged Database

    View Slide

  9. Copyright © 2023, Oracle and/or its affiliates
    9
    抽象化されたデータ操作
    論理データ構造
    user-Bの所有するスキーマ
    service-A
    SQL
    どういうデータを取り出したいかの記述
    (「どうやって」の⼿続き的アルゴリズムの記述ではない)
    CONNECT user-B/password@host:port/service-A
    データベース・クライアントは「サービス」に接続する
    サービス
    データベースのワークロードを抽象化した概念

    View Slide

  10. Copyright © 2023, Oracle and/or its affiliates
    10
    抽象化されたデータ操作
    SQL
    どういうデータを取り出したいかの記述
    (「どうやって」の⼿続き的アルゴリズムの記述ではない)
    CONNECT user-B/password@host:port/service-A
    データベース・クライアントは「サービス」に接続する
    サービス
    データベースのワークロードを抽象化した概念
    service-A
    データベース
    ストレージ上のファイルの集合
    Oracleインスタンス
    データベース・サーバー上のOracleプロセスとメモリーの集合

    View Slide

  11. Copyright © 2023, Oracle and/or its affiliates
    11
    抽象化されたデータ操作
    SQL
    どういうデータを取り出したいかの記述
    (「どうやって」の⼿続き的アルゴリズムの記述ではない)
    CONNECT user-B/password@host:port/service-A
    データベース・クライアントは「サービス」に接続する
    サービス
    データベースのワークロードを抽象化した概念
    service-A
    データベース
    ストレージ上のファイルの集合
    Oracleインスタンス
    データベース・サーバー上のOracleプロセスとメモリーの集合
    データベース・クライアントは「サービス」に接続

    サービス(抽象)がデータベース・サーバー側の物理構成(具象)を隠蔽

    View Slide

  12. Copyright © 2023, Oracle and/or its affiliates
    12
    ⽂脈によって意味が異なる⽤語
    サービス / インスタンス / データベース
    データベース・サーバー
    (Computeノード)
    ストレージ
    サービス
    クラウドが⽤意する機能のメニュー
    データベース
    データの集合
    インスタンス
    サービスを実体化したもの
    service
    Oracleインスタンス
    データベース・サーバー上の
    Oracleプロセスとメモリーの集合
    データベース
    ストレージ上のファイルの集合
    サービス
    データベースのワークロードを抽
    象化した概念
    Oracle Databaseの⽂脈 クラウドの⽂脈
    例: Oracle Base Database Service

    View Slide

  13. Copyright © 2023, Oracle and/or its affiliates
    13
    Oracleインスタンスとデータベース
    「CPU+メモリー」と「ストレージ」をわけて考える
    データベース
    ストレージ上のファイルの集合
    Oracleインスタンス
    データベース・サーバー上のOracleプロセスとメモリーの集合
    揮発性メモリーに⼀時的に格納(キャッシュ)
    (再起動などでなくなることを想定)
    不揮発性デバイスに永続化
    (データの本体なのでなくなると困る)
    データベース・サーバー
    (Computeノード)
    ストレージ

    View Slide

  14. Copyright © 2023, Oracle and/or its affiliates
    14
    ⾼可⽤性を実装する⼿段
    各階層で冗⻑性を持たせる
    データベース
    ストレージ上のファイルの集合
    Oracleインスタンス
    データベース・サーバー上のOracleプロセスとメモリーの集合
    揮発性メモリーに⼀時的に格納(キャッシュ)
    (再起動などでなくなることを想定)
    不揮発性デバイスに永続化
    (データの本体なのでなくなると困る)
    プロセスとメモリーが起動できるOS環境を⽤意
    データベース・サーバーのクラスタ構成
    データの複製を⽤意
    ミラー / バックアップ / レプリケーション
    データベース・サーバー
    (Computeノード)
    ストレージ

    View Slide

  15. Copyright © 2023, Oracle and/or its affiliates
    15
    ⾼可⽤性を実装する⼿段
    各階層で冗⻑性を持たせる
    データベース
    ストレージ上のファイルの集合
    Oracleインスタンス
    データベース・サーバー上のOracleプロセスとメモリーの集合
    揮発性メモリーに⼀時的に格納(キャッシュ)
    (再起動などでなくなることを想定)
    不揮発性デバイスに永続化
    (データの本体なのでなくなると困る)
    プロセスとメモリーが起動できるOS環境を⽤意
    データベース・サーバーのクラスタ構成
    データの複製を⽤意
    ミラー / バックアップ / レプリケーション
    データベース・サーバー
    (Computeノード)
    ストレージ

    View Slide

  16. Copyright © 2023, Oracle and/or its affiliates
    16
    Maximum Availability Architecture (MAA)
    Oracle Databaseの各階層の保護機能の組み合わせ

    View Slide

  17. Copyright © 2023, Oracle and/or its affiliates
    17
    SQL
    どういうデータを取り出したいかの記述
    (「どうやって」の⼿続き的アルゴリズムの記述ではない)
    CONNECT user-B/password@host:port/service-A
    データベース・クライアントは「サービス」に接続する
    サービス
    データベースのワークロードを抽象化した概念
    service-A
    データベース
    ストレージ上のファイルの集合
    Oracleインスタンス
    データベース・サーバー上のOracleプロセスとメモリーの集合
    Maximum Availability Architecture
    • サービスが具象レイヤーの構成を隠蔽
    • サービスへのアクセスを継続
    Maximum Availability Architecture (MAA)
    抽象化されたデータ操作を計画停⽌/⾮計画停⽌どちらがあっても継続する

    View Slide

  18. Copyright © 2023, Oracle and/or its affiliates
    18
    Real Application Clusters (RAC)
    Shared Everything Cluster

    View Slide

  19. Copyright © 2023, Oracle and/or its affiliates
    19
    全ノードが全データにアクセス可能
    RACの物理構成
    ストレージ・ネットワーク
    インターコネクト・ネットワーク
    パブリック・ネットワーク
    データベース・クライアント
    クライアントとの通信
    ストレージ・ノード
    • ストレージ・デバイス
    コンピュート・ノード
    • CPU+メモリー
    • 全ノードが対等な関係
    コンピュート・ノード間の通信
    全コンピュート・ノードは全ストレージにアクセス可能

    View Slide

  20. Copyright © 2023, Oracle and/or its affiliates
    20
    データ・モデル(スキーマ構造)、トランザクション分離レベルの挙動も同じ
    クライアントはどのノードに接続してもシングル・インスタンス構成と同じアクセスが可能
    ストレージ・ノード
    • ストレージ・デバイス
    コンピュート・ノード
    • CPU+メモリー
    • 全ノードが対等な関係
    インターコネクト・ネットワーク コンピュート・ノード間の通信
    全コンピュート・ノードは全ストレージにアクセス可能
    パブリック・ネットワーク
    データベース・クライアント
    クライアントとの通信
    ストレージ・ネットワーク
    メモリー⼀貫性を全⾃
    動で維持
    oracle
    クライアントが接続した
    ノードのプロセスがSQL
    処理

    View Slide

  21. Copyright © 2023, Oracle and/or its affiliates
    21
    どのノードからも全データに同じようにアクセス可能 - クライアントから⾒るとシングル・インスタンス構成と同じ
    RAC におけるデータアクセス
    データベース・クライアント
    クライアントはどのサーバーに接続しても
    同じデータの⾒え⽅、シングルインスタンス
    と同じトランザクション分離レベル
    サーバー・ノード間のメモリー
    ⼀貫性を全⾃動で維持
    シングル・インスタンス構成と同じアクセスが可能
    • データ・モデル(スキーマ構造)、トランザクション分離レベルの挙動も同じ
    並列実⾏プロセスがデータを
    分割して並列処理
    PX PX PX PX PX PX
    データベース・クライアント
    全ノードを使⽤した1つのSQL処理の並列化が可能
    • アプリからは巨⼤な⼀つのデータベースインスタンスに⾒える

    View Slide

  22. Copyright © 2023, Oracle and/or its affiliates
    22
    サーバーがクラッシュしてもクライアントは別ノードに接続すると全データにアクセス可能
    クライアントはどのノードに接続してもシングル・インスタンス構成と同じアクセスが可能
    ストレージ・ノード
    • ストレージ・デバイス
    コンピュート・ノード
    • CPU+メモリー
    • 全ノードが対等な関係
    全コンピュート・ノードは全ストレージにアクセス可能
    パブリック・ネットワーク
    データベース・クライアント
    クライアントとの通信
    ストレージ・ネットワーク
    メモリー⼀貫性を全⾃
    動で維持
    oracle
    クライアントが接続した
    ノードのプロセスがSQL
    処理
    oracle

    View Slide

  23. Copyright © 2023, Oracle and/or its affiliates
    23
    ユーザーからは透過的に複数CPUで処理可能
    RACは共有メモリー型マルチ・プロセッサと同じくキャッシュ⼀貫性を維持
    共有メモリー型マルチ・プロセッサ
    キャッシュ・メモリー キャッシュ・メモリー
    キャッシュ⼀貫性
    CPU 1 CPU 2
    SGA
    DRAM (メイン・メモリー)

    View Slide

  24. Copyright © 2023, Oracle and/or its affiliates
    24
    Oracle Real Application Clusters
    SGA
    ユーザーからは透過的に複数CPUで処理可能
    共有メモリー型マルチ・プロセッサ
    RACは共有メモリー型マルチ・プロセッサと同じくキャッシュ⼀貫性を維持
    ノード1
    (キャッシュ)
    ノード2
    (キャッシュ)
    データベース (ストレージ上のファイル群)
    SGA
    キャッシュ⼀貫性
    キャッシュ・メモリー キャッシュ・メモリー
    キャッシュ⼀貫性
    CPU 1 CPU 2
    SGA
    DRAM (メイン・メモリー)

    View Slide

  25. Copyright © 2023, Oracle and/or its affiliates
    25
    データ・モデルとクラスタ・ノード構成が分離されている
    現実にあるほとんどのアプリケーション・スキーマは完全には
    パーティショニングできない。
    RACはデータの配置がデータベース・サーバーと結びつい
    ていない。
    シェアード・ナッシング・クラスタはデータがパーティショニング
    できることを暗黙の前提にしている。
    パーティショニングできないアプリケーション・スキーマでも動
    作できるようにしたのが”Real Application” Clusters
    Oracle Real Application Clusters
    データ・モデル/SQL
    抽象
    実装
    データ構造/クラスタ構成

    View Slide

  26. Copyright © 2023, Oracle and/or its affiliates
    26
    Oracle Autonomous Database
    Exadataをベースにして⾼度な抽象化がなされた⾃律型データベース・サービス
    Exadata上のプラガブル・データベース
    • 指定する変数はOCPU数とストレージ容量のみ
    • RACノード数はユーザーが指定する変数ではない
    Oracle Computing Unit (OCPU)
    • スケールアップかつスケールアウトを抽象化
    • OCPU数に⽐例したCPU時間
    • OCPU数に⽐例したメモリー容量
    • OCPU数に⽐例したストレージ性能
    • 1 OCPUは1CPU物理コアに相当
    • 無停⽌でOCPU数(リソース割り当て)を変更
    service

    View Slide

  27. Copyright © 2023, Oracle and/or its affiliates
    27
    Oracle Autonomous Database
    Oracle Computing Unit(OCPU) の1変数にハードウェア・リソースを抽象化
    DBサーバー
    ストレージ
    Oracle Computing Unit (OCPU)
    • 1 OCPUは1CPU物理コアに相当
    • スケール・アップかつスケール・アウトを抽象化
    • OCPU数に⽐例したCPU時間
    • OCPU数に⽐例したメモリー容量
    • OCPU数に⽐例したストレージ性能
    • 無停⽌でOCPU数(リソース割り当て)を変更
    CPU
    メモリー
    Autonomous Databaseインスタンス
    • 1つのプラガブル・データベースのこと
    • OCPUに抽象化されたリソース割り当て
    • サービスでリソース制御
    スケール・アップ
    スケール・アウト
    Oracle Computing Unit
    サービス
    • データベースのワークロードを抽象化
    service

    View Slide

  28. Copyright © 2023, Oracle and/or its affiliates
    28
    ⾼速アプリケーション通知
    Fast Application Notification: FAN
    Oracle ClusterwareからOracleクライアントにメッセージ通知する仕組み
    Fast Application Notification (FAN)
    • Oracle Clusterwareからクライアントにイベント通知
    Oracle製コネクション・プールがFAN対応
    • Universal Connection Pool for Java (UCP)
    • OCI Session Pool
    • ODP.NET Unmanaged Driver
    Fast Connection Failover
    • DOWNイベントによるコネクション破棄
    • 計画停⽌/⾮計画停⽌を区別
    • UPイベントによるコネクション作成(UCP)
    Connection
    Pool
    ノード 1 ノード 2
    アプリケーション・サーバー
    Clusterware Clusterware
    FANイベント
    FANイベント
    service service

    View Slide

  29. Copyright © 2023, Oracle and/or its affiliates
    29
    コマンドでサービス停⽌が発⽣する場合プールに論理コネクションが返却されてから物理コネクションを切断
    1. srvctl relocate service発⾏ 2. 物理コネクションの新規接続と排出
    FAN対応クライアントと組み合わせたOracleインスタンスの計画停⽌
    Oracle
    instance1
    Oracle
    instance2
    service1 service1
    Oracleクライアント
    Clusterware Clusterware
    FANイベント Pool
    (2) UP通知
    Oracle
    instance1
    Oracle
    instance2
    service1
    Clusterware Clusterware
    Pool
    Oracleクライアント
    (6) インスタンス1との物
    理コネクションはプー
    ルに返却されたら切

    (1) サービス起動
    (4) DOWN通知
    (5) 新規の物理コネク
    ションはインスタンス
    2に接続される
    (3) サービス停⽌

    View Slide

  30. Copyright © 2023, Oracle and/or its affiliates
    30
    セッションが異常切断されても更新トランザクションを安全に⾃動再実⾏
    アプリケーション・コンティニュイティ対応接続ドライバは
    Oracleサーバーに発⾏した処理を記憶している。
    Oracle接続ドライバがセッション切断を検出すると
    (1) 再接続
    (2) トランザクション状態の確認
    (3) トランザクション再実⾏
    まで⾃動で⾏う。
    アプリケーションから⾒るとエラーを検出せずにトランザ
    クションが完了する。
    Oracle製コネクション・プールからコネクションを取り出
    してCOMMITしたら返却するコードならコード改修は
    (ほぼ)不要。
    (透過的)アプリケーション・コンティニュイティ
    (Transparent) Application Continuity
    (1) 再接続
    (2) 状態確認
    (3) 再実⾏
    Oracleクライアント
    RAC
    SELECT
    INSERT
    UPDATE
    COMMIT

    View Slide

  31. Copyright © 2023, Oracle and/or its affiliates
    31
    異常を検出する機能と検出した異常に対処する機能
    • FANとAC/TACは組み合わせると都合の良い機能であって、使⽤すること⾃体はそれぞれ独⽴している
    • 計画停⽌(FAN-FCF)/⾮計画停⽌(TAC)両⽅のOracleインスタンス停⽌をアプリケーションからマスク
    Fast Application Notification(FAN)と
    (Transparent) Application Continuity(TAC/AC)は独⽴した別の機能
    発⽣した異常を検出 検出した異常に対処
    Pool
    Driver
    Driver
    Driver
    • (Transparent) Application Continuity
    は切断されたことを検出すると⾃動再接続&
    ⾃動再実⾏する機能
    • ⾮計画停⽌での切断に対処
    • 切断検出のきっかけは何でもよい
    • Fast Connection Failover (FCF)はサービ
    スが停⽌したことを明⽰的に通知する機能
    • 計画停⽌と⾮計画停⽌を区別
    • TCPレベルで応答がないケースでもコネクショ
    ン・プールから障害ノードとのコネクションを削除

    View Slide

  32. Copyright © 2023, Oracle and/or its affiliates
    32
    Oracle Databaseはなぜデータの複製を
    Oracleソフトウェアでやろうとするのか
    ミラー / バックアップ / レプリケーション

    View Slide

  33. Copyright © 2023, Oracle and/or its affiliates
    33
    データ消失に備えて異なるハードウェア上にデータを複製する
    データを複製する⼿段
    • ミラー : 継続的なデータの複製 (ローカル・ストレージ)
    • バックアップ : バックアップ操作をした時点のデータの複製
    • レプリケーション : 継続的なデータの複製 (リモート・ストレージ)
    • (スナップショット)
    データの複製⼿段

    View Slide

  34. Copyright © 2023, Oracle and/or its affiliates
    34
    ミラー/レプリケーション/バックアップ
    ストレージ機能でのデータの複製
    ストレージ・コントローラ ストレージ・コントローラ
    リモート・レプリケーション (レプリケーション)
    • 別のストレージ筐体に書き込みを複製
    RAID (ミラー)
    • 複数のストレージ・デバイスに書き込みを複製
    スプリット・ミラー (バックアップ)
    • ミラーを⼀時的に解除することで
    その時点のストレージの状態を保持
    書き込みデータ

    View Slide

  35. Copyright © 2023, Oracle and/or its affiliates
    35
    データを失う要因はストレージ・デバイスの故障以外にもある
    ストレージ・デバイスが故障していなくても、格納されてい
    るファイルのデータが破損している場合がある。
    エラー・ログを出⼒するのは、その異常を検出した階層。
    異常検出能⼒のない階層はエラー・ログを出⼒できない。
    データを破損させた階層が破損させたことを直接ログに記
    録していることは期待できない。
    ストレージのデータを破損させる要因
    • CPU/メモリー故障
    • レーザー出⼒不安定
    • 電源障害
    • ランサムウェア
    • ...
    データを失う要因はストレージ・デバイスの故障以外にもある
    Oracle Database
    OS
    Multipath Driver
    Device Driver
    Host Bus Adapter
    Storage Controller
    Network
    CPU/Memory
    ?
    ERROR
    ?

    View Slide

  36. Copyright © 2023, Oracle and/or its affiliates
    36
    書き込むデータが意味的に正常なのかはストレージは判別できないのでデータ破損が伝搬する
    ストレージ機能でのデータの複製
    ストレージ・コントローラ ストレージ・コントローラ
    リモート・レプリケーション (レプリケーション)
    • 別のストレージ筐体に書き込みを複製
    RAID (ミラー)
    • 複数のストレージ・デバイスに書き込みを複製
    スプリット・ミラー (バックアップ)
    • ミラーを⼀時的に解除することで
    その時点のストレージの状態を保持
    破損データ

    View Slide

  37. Copyright © 2023, Oracle and/or its affiliates
    37
    Oracle Databaseの歴史はデータ破損との闘い
    Oracle Databaseはなぜデータの複製をOracleソフトウェアでやろうとするのか
    Oracleインスタンス 破損検査

    破損伝搬の抑⽌

    ⾃動修復
    実装バージョン 機能名 機能
    Oracle8 RMAN バックアップ/リストア
    Oracle9i Data Guard REDO情報を別サーバーに転送
    Oracle 10g ASM ストレージの冗⻑化と⾃動修復
    Oracle 11g Exadata Oracle専⽤ストレージがデータ構造を検査
    Oracle 11g Active Data Guard Data Guard+⾃動修復
    Oracle 12c ZDLRA RMANバックアップ+REDO転送
    • データ構造がOracle Databaseとして正しいかを検査できるのは
    Oracle⾃⾝しかない
    • ある階層から別の階層に移動させるとき検査される
    • 破損が次の階層に伝搬しない
    • データの複製がある場合は⾃動修復を試みる

    View Slide

  38. Copyright © 2023, Oracle and/or its affiliates
    38
    Automatic Storage Management (ASM)
    Stripe And Mirror Everything

    View Slide

  39. Copyright © 2023, Oracle and/or its affiliates
    39
    デバイス・
    ファイル
    Oracle Database専⽤のクラスタ・ボリューム・マネージャ兼クラスタ・ファイルシステム
    Oracle Automatic Storage Management
    ファイル構造
    Oracle構造
    POSIXファイルシステム
    ボリューム・マネージャ
    ファイルシステム
    表、索引
    表領域
    ファイル
    ASM
    ASM
    表、索引
    表領域
    ボリューム・マネージャ
    ファイルシステム
    ファイル
    管理者から⾒た操作の階層はどちらもディレクトリ・ツリーとファイルで同じ
    RAIDとは異なる実装で
    • ストレージ・デバイスの障害に対処可能
    • データ破損を検出すると⾃動修復

    View Slide

  40. Copyright © 2023, Oracle and/or its affiliates
    40
    どのファイルへのアクセスもストレージの性能を最⼤限引き出す
    ファイルを分割し、すべてのストレージ・デバイスに均等に分散する。
    ストレージ・デバイスが増減しても、再配置して均等を維持する。
    ASMのファイル配置コンセプト1
    ASM上のファイル
    extent extent extent
    ASMエクステント

    View Slide

  41. Copyright © 2023, Oracle and/or its affiliates
    41
    どのファイルも冗⻑化して障害に対処する
    • ファイルを分割しミラーを⽤意する。
    • ミラーは異なる障害グループ(FAILGROUP)のストレージ・デバイスに配置する。
    • ストレージ・デバイスが増減しても、再配置して冗⻑構成を維持する。
    ASMのファイル配置コンセプト2
    ASM上のファイル
    extent extent extent
    FAILGROUP 1 FAILGROUP 2 FAILGROUP 3 FAILGROUP n
    プライマリ・エクステント セカンダリ・エクステント セカンダリ・エクステント
    FAILGROUP ≒ 1つのストレージ筐体
    ASMエクステント
    1つのFAILGROUPが停⽌してもそのエクステントのミラーが他のFAILGROUPにある

    View Slide

  42. Copyright © 2023, Oracle and/or its affiliates
    42
    Stripe And Mirror Everything (S.A.M.E.)
    ファイルを分割し、
    • すべてのストレージ・デバイスに均等に分散する ⇒Stripe
    • ミラーは異なる障害グループ(FAILGROUP)のストレージ・デバイスに配置する ⇒Mirror
    そしてストレージ・デバイスが増減してもリバランスすることでStripeとMirrorを維持する
    ASMのファイル配置コンセプト
    1 2 3 4
    3 6 1 7
    5 6 7 8
    4 2 8 5
    異なるデバイスに
    ミラーリング
    すべてのデバイスにストライピング
    プライマリ・エクステント
    ASM上のファイル
    extent extent extent
    セカンダリ・エクステント
    ASMエクステント

    View Slide

  43. Copyright © 2023, Oracle and/or its affiliates
    43
    ストレージ・デバイスが増減してもStripe And Mirror Everything (S.A.M.E.)を維持する
    ストレージ・デバイスが故障して使⽤できなくなったらASMディスク・グループから削除
    ⇒エクステントを失うので既存ストレージ・デバイスにエクステントを追加して冗⻑性(2重化および3重化)を回復
    ASMディスク・グループにストレージ・デバイスを追加
    ⇒既存ストレージ・デバイスのエクステントを追加ストレージ・デバイスに移し替えてストライプ性能向上
    リバランスはオンラインで⾏われる
    動的リバランス
    異なるデバイスに
    ミラーリング
    すべてのデバイスにストライピング
    削除
    追加

    View Slide

  44. Copyright © 2023, Oracle and/or its affiliates
    44
    ASMファイルの破損が検出されるとセカンダリ・エクステントから読み取って処理継続および⾃動修復
    ファイルの破損検出と⾃動修復
    oracle
    Oracleサーバー・プロセス
    SGA
    1. プライマリ・エクステントの
    破損を検出した
    2. セカンダリ・エクステントから読
    み取りエラーを返さず処理継続
    1 2 3
    3 1 1
    プライマリ・
    エクステント
    セカンダリ・
    エクステント
    3. 正常エクステントのデータで
    破損個所を修復
    ASMディスク・グループ

    View Slide

  45. Copyright © 2023, Oracle and/or its affiliates
    45
    データベースのバックアップ・リストア・リカバリ

    View Slide

  46. Copyright © 2023, Oracle and/or its affiliates
    46
    「Oracleインスタンス」と「データベース」
    アーカイブREDOログ・ファイル
    • オンラインREDOログ・ファイルの
    バックアップ
    オンラインREDOログ・ファイル
    • 更新の履歴
    • 1本書き込み完了したら複製
    データファイル
    • 表データの本体
    Oracleインスタンス
    データベース・サーバー上の
    プロセスとメモリーの集合
    データベース
    ストレージ上のファイルの集合

    View Slide

  47. Copyright © 2023, Oracle and/or its affiliates
    47
    Oracleサーバー・プロセスがメモリを更新しバックグラウンド・プロセスがファイルに永続化
    REDOログ・バッファ
    オンラインREDOログ・ファイル
    LGWR
    oracle oracle
    Oracleサーバー・プロセス
    ログ・ライター・プロセス
    データベース・バッファ・キャッシュ
    DBWn データベース・ライター・プロセス
    データファイル
    SGA
    oracle
    Oracleサーバー・プロセスに
    よるSQL処理はメモリを更新
    バックグラウンド・プロセスが
    ファイルに永続化 OS
    Oracle Databaseアーキテクチャ

    View Slide

  48. Copyright © 2023, Oracle and/or its affiliates
    48
    データファイルのコピーとREDOログの適⽤
    バックアップおよびリストア・リカバリ
    REDOログ・ファイル
    • 更新の履歴
    データファイル
    • データの本体
    ⽤語 意味
    バックアップ (主にデータファイル) ファイルのコピーを取得すること
    リストア バックアップ・ファイルから書き戻すこと
    リカバリ REDOログをデータ・ブロックに適⽤すること
    Oracle Databaseではリストアとリカバリはセット
    REDOログ・ファイルの情報でデータファイルの内容を破損直前までもどす

    View Slide

  49. Copyright © 2023, Oracle and/or its affiliates
    49
    バックアップおよびリストア・リカバリ
    INSERT
    UPDATE
    DELETE
    オンラインREDOログ
    時間
    データベースの更新はオンラインREDOログ・
    ファイルに記録される。
    時間

    View Slide

  50. Copyright © 2023, Oracle and/or its affiliates
    50
    バックアップおよびリストア・リカバリ
    INSERT
    UPDATE
    DELETE
    オンラインREDOログ
    時間
    アーカイブ・REDOログ
    オンラインREDOログ・ファイルは固定⻑循環
    型なので、書き込み完了したファイルはアーカ
    イブREDOログ・ファイルにコピーされる。
    時間

    View Slide

  51. Copyright © 2023, Oracle and/or its affiliates
    51
    バックアップおよびリストア・リカバリ
    INSERT
    UPDATE
    DELETE
    時間
    時刻t0
    バックアップ
    (データファイルのコピー)
    時間
    時刻t0に取得したデータ・ファイルのバックアッ
    プには最新でも時刻t0までの情報しか含ま
    れていない。
    INSERT
    UPDATE
    DELETE

    View Slide

  52. Copyright © 2023, Oracle and/or its affiliates
    52
    バックアップおよびリストア・リカバリ
    INSERT
    UPDATE
    DELETE
    オンラインREDOログ
    アーカイブREDOログ
    時間
    時刻t0 時刻t1
    INSERT
    UPDATE
    DELETE
    INSERT
    UPDATE
    DELETE
    バックアップ
    (データファイルのコピー)
    時間
    時刻t1にデータファイルの破損を検出した。

    View Slide

  53. Copyright © 2023, Oracle and/or its affiliates
    53
    バックアップおよびリストア・リカバリ
    INSERT
    UPDATE
    DELETE
    オンラインREDOログ
    アーカイブREDOログ
    時間
    時刻t0
    データファイル障害発⽣
    INSERT
    UPDATE
    DELETE
    INSERT
    UPDATE
    DELETE
    バックアップ
    (データファイルのコピー)
    リストア
    (データファイルの書き戻し)
    時刻t0に取得したデータ・ファイルのバックアッ
    プには最新でも時刻t0までの情報しか含ま
    れていない。
    時刻t1

    View Slide

  54. Copyright © 2023, Oracle and/or its affiliates
    54
    バックアップおよびリストア・リカバリ
    INSERT
    UPDATE
    DELETE
    オンラインREDOログ
    アーカイブREDOログ
    時間
    時刻t0
    データファイル障害発⽣
    INSERT
    UPDATE
    DELETE
    INSERT
    UPDATE
    DELETE
    リカバリ
    (REDOログの適⽤)
    バックアップ
    (データファイルのコピー)
    リストア
    (データファイルの書き戻し)
    データファイルの状態が
    時刻t1まで復元される。
    時刻t1

    View Slide

  55. Copyright © 2023, Oracle and/or its affiliates
    55
    Recovery Manager (RMAN)
    破損検査付きバックアップおよびリストア・リカバリ

    View Slide

  56. Copyright © 2023, Oracle and/or its affiliates
    56
    推奨はRMAN
    • Oracle付属のバックアップ・ツール
    • Oracleサーバー・プロセスがデータベースのファイルにア
    クセスする仕組みを使ってファイルをコピー
    • Oracleインスタンス管理下で⾏われる操作
    • RMAN以外の⽅法でコピーするすべての⼿法
    • Oracleインスタンスがコピーを関知しない
    • OSのファイル・コピー・コマンド
    • ストレージ機能のスナップショットやスプリット・ミラー
    Oracle Databaseの2種類の物理バックアップ⼿法
    oracle
    rman
    データファイル
    (コピー元)
    バックアップ
    (コピー先)
    スナップショット
    スプリット・ミラー
    Recovery Manager (RMAN) ユーザー管理バックアップ
    RMANクライアント
    Oracleサーバー・
    プロセス
    コピー元ボリューム バックアップ・ボリューム

    View Slide

  57. Copyright © 2023, Oracle and/or its affiliates
    57
    確実にリカバリするための"Recovery" Manager
    • コピー時に破損検査が⾏われる
    • 破損が伝搬しない
    • バックアップしたファイルの破損検査も可能
    • 破損領域がそのままコピーされる
    • バックアップも破損している場合がある
    • 誤った単位でボリュームをコピーしているとリカバリ時に
    なってはじめてリカバリ不能に気付く
    ファイル・コピー中のブロック破損検査
    oracle
    rman
    データファイル
    (コピー元)
    バックアップ
    (コピー先)
    スナップショット
    スプリット・ミラー
    Recovery Manager (RMAN) ユーザー管理バックアップ
    RMANクライアント
    Oracleサーバー・
    プロセス
    コピー元ボリューム バックアップ・ボリューム

    View Slide

  58. Copyright © 2023, Oracle and/or its affiliates
    58
    データベース本体の破損に備えるためのバックアップ
    データベース本体とバックアップ⽤ストレージは分ける
    オンラインREDOログ・ファイル
    • 更新の履歴
    データファイル
    • データの本体
    アーカイブREDOログ・ファイル
    • オンラインREDOログ・ファイルの
    バックアップ
    データファイル
    • データファイルの
    バックアップ
    データベース本体⽤ストレージ バックアップ⽤ストレージ
    データベース・サーバー
    ストレージ・ネットワーク

    View Slide

  59. Copyright © 2023, Oracle and/or its affiliates
    59
    最新の更新情報はオンラインREDOログ・ファイルにしかない
    アーカイブREDOログ・ファイル
    • オンラインREDOログ・ファイルの
    バックアップ データファイル
    • 表データの本体
    Oracleインスタンス
    データベース・サーバー上の
    プロセスとメモリーの集合
    データベース
    ストレージ上のファイルの集合
    最新の更新情報
    オンラインREDOログ・ファイル
    • 更新の履歴
    • 1本書き込み完了したら複製

    View Slide

  60. Copyright © 2023, Oracle and/or its affiliates
    60
    書き込み真っ最中のオンラインREDOログ・ファイルは複製できない
    「バックアップ」操作で複製できる範囲
    Oracleインスタンス
    データベース・サーバー上の
    プロセスとメモリーの集合
    データベース
    ストレージ上のファイルの集合
    「バックアップ」操作で複製できる範囲
    オンラインREDOログ・ファイル
    • 更新の履歴
    • 1本分書き込み完了したら複製
    アーカイブREDOログ・ファイル
    • オンラインREDOログ・ファイルの
    バックアップ データファイル
    • 表データの本体
    追記中のオンラインREDOログ・
    ファイルは複製できない

    View Slide

  61. Copyright © 2023, Oracle and/or its affiliates
    61
    データベース本体⽤ストレージ
    オンラインREDOログ・ファイルが格納されているストレージが全損すると
    INSERT
    UPDATE
    DELETE
    オンラインREDOログ
    アーカイブREDOログ
    時間
    時刻t0 時刻t1
    ストレージ障害発⽣
    INSERT
    UPDATE
    DELETE
    INSERT
    UPDATE
    DELETE
    リカバリ
    (REDOログの適⽤)
    バックアップ
    (データファイルのコピー)
    リストア
    (データファイルの書き戻し)
    最新のトランザクション
    情報を失う

    View Slide

  62. Copyright © 2023, Oracle and/or its affiliates
    62
    (Active) Data Guard
    最新のREDO情報をリモート・データベースに転送

    View Slide

  63. Copyright © 2023, Oracle and/or its affiliates
    63
    プライマリ・データベース⽤ストレージが全損しても最新のREDO情報が別の場所にある
    REDO情報が⽣成されたら即時に別のサーバーに転送︓(Active) Data Guard
    オンラインREDOログ・ファイル
    • 更新の履歴
    プライマリ・データベース⽤ストレージ スタンバイ・データベース⽤ストレージ
    プライマリ・データベース・サーバー
    ネットワーク
    メモリー(REDOログ・バッファ)上
    にREDO情報が⽣成されたら
    転送開始
    スタンバイREDOログ・ファイル
    • プライマリのREDO情報の受信
    REDOログ・バッファ
    スタンバイ・データベース・サーバー

    View Slide

  64. Copyright © 2023, Oracle and/or its affiliates
    64
    プライマリ・データベースのREDO情報でデータファイルをリカバリし続ける
    (Active) Data Guard︓プライマリ・データベースと全く同じ内容になる
    オンラインREDOログ・ファイル
    • 更新の履歴
    プライマリ・データベース⽤ストレージ スタンバイ・データベース⽤ストレージ
    プライマリ・データベース・サーバー
    ネットワーク
    リカバリ継続
    スタンバイ・データベース・サーバー
    REDOログ・バッファ
    データファイル
    プライマリと同⼀内容

    View Slide

  65. Copyright © 2023, Oracle and/or its affiliates
    65
    (Active) Data Guard︓リモートでリストア&リカバリを継続
    INSERT
    UPDATE
    DELETE
    オンラインREDOログ
    時間
    時刻t0
    INSERT
    UPDATE
    DELETE
    INSERT
    UPDATE
    DELETE
    バックアップ
    (データファイルのコピー)
    リストア
    (データファイルの書き戻し)
    スタンバイ・データベース
    プライマリ・データベース
    REDO転送
    リカバリ
    (REDOログの適⽤) 最新のトランザクション
    情報が複製される
    REDO転送

    View Slide

  66. Copyright © 2023, Oracle and/or its affiliates
    66
    Flashback Database
    過去のある時点の状態に戻したい

    View Slide

  67. Copyright © 2023, Oracle and/or its affiliates
    67
    ポイント・イン・タイム・リカバリ
    1. 該当データファイルのアクセスしたい時刻(時刻t1)より前(時刻t0)のフル・バックアップからリストアする。
    2. リカバリを途中(時刻t1)で⽌める。
    ⇒データファイルのサイズが⼤きいとリストアにかなり時間がかかる。
    過去のある時点のデータにアクセスしたい
    オンラインREDOログ
    アーカイブREDOログ
    時間
    時刻t0 時刻t2
    リカバリ
    (REDOログの適⽤)
    バックアップ
    (データファイルのコピー)
    リストア
    (データファイルの書き戻し)
    時刻t1
    リカバリを時刻t1までで⽌める 最新データの時刻はt2

    View Slide

  68. Copyright © 2023, Oracle and/or its affiliates
    68
    指定した時刻までデータベースの状態を戻す
    Flashback Database
    0. Flashback Databaseを有効にすると、UNDOブロックのバックアップがFast Recovery Areaに取られる
    1. 戻したい指定時刻(時刻t1)より前のUNDOブロックをリストア
    2. REDOを適⽤して指定時刻(時刻t1)までロールフォワード
    ⇒データファイル全体をリストアするポイント・イン・タイムリカバリより速いし簡単
    Flashback Database
    オンラインREDOログ
    アーカイブREDOログ
    時間
    時刻t0 時刻t2
    リカバリ
    (REDOログの適⽤)
    Flashback Log
    (UNDOブロックのバックアップ)
    リストア
    (UNDOブロックの書き戻し)
    時刻t1
    リカバリを時刻t1までで⽌める 最新データの時刻はt2

    View Slide

  69. Copyright © 2023, Oracle and/or its affiliates
    69
    Flashback Database/Data Guard/バックアップがカバーする範囲は異なる
    INSERT
    UPDATE
    DELETE
    時刻t1
    バックアップ
    (⻑期間の過去状態の保存)
    時間
    INSERT
    UPDATE
    DELETE
    ⽋損
    (Active) Data Guard
    (最新状態のデータベースに短時間で切り替え)
    Flashback Database
    (⽐較的短期間の過去に戻す)
    ~数⽇
    数百~数⼗⽇
    ⼀般的な「バックアップ」はバックアップ操作をしたときに存在してい
    たファイルを複製するので最新のREDO情報が複製できない。
    アーカイブREDOログ・ファイルと同じ領域にUNDOブロックのバッ
    クアップを取得するので容量的にバックアップほどの⻑期間保持す
    るのは難しい。データベースのファイルが破損していないことが前提。
    Data Guardは転送されたREDOでリカバリを継続するので最
    新に近い状態のデータベースを維持する。時刻t1より前に戻すに
    はFlashback Databaseと組み合わせる。

    View Slide

  70. Copyright © 2023, Oracle and/or its affiliates
    70
    Zero Data Loss Recovery Appliance (ZDLRA)
    RMANバックアップ + Data GuardのREDO転送

    View Slide

  71. Copyright © 2023, Oracle and/or its affiliates
    71
    REDO転送の仕組みを流⽤することで最新の状態までリカバリ可能
    Zero Data Loss Recovery Appliance (ZDLRA または RA)
    • Data GuardのREDO転送の仕組みを流⽤
    • バックアップ+REDO転送のOracle Database専⽤バックアップ・アプライアンス
    • ほぼ最新のREDO情報の複製を持っているため最新の状態までリカバリ可能
    • ハードウェアはExadataを流⽤
    Oracle Database専⽤のバックアップ・アプライアンス

    View Slide

  72. Copyright © 2023, Oracle and/or its affiliates
    72
    プライマリ・データベース⽤ストレージが全損しても最新のREDO情報が別の場所にある
    REDO転送の仕組みをバックアップ⽤サーバーにも実装︓ZDLRA
    オンラインREDOログ・ファイル
    • 更新の履歴
    Zero Data Loss Recovery Appliance
    RMANバックアップ+Data Guard REDO転送
    プライマリ・データベース・サーバー
    ネットワーク
    メモリー(REDOログ・バッファ)上
    にREDO情報が⽣成されたら
    転送開始
    アーカイブREDOログ・ファイル
    • プライマリのREDO情報の受信
    REDOログ・バッファ
    ※ZDLRAでのREDO転送は⾮同期(ASYNC)モード

    View Slide

  73. Copyright © 2023, Oracle and/or its affiliates
    73
    Zero Data Loss Recovery Appliance︓バックアップ+REDO転送
    INSERT
    UPDATE
    DELETE
    オンラインREDOログ
    時間
    時刻t0
    INSERT
    UPDATE
    DELETE
    INSERT
    UPDATE
    DELETE
    バックアップ
    (データファイルのコピー)
    ZDLRA
    プライマリ・データベース
    REDO転送
    アーカイブREDOログ
    通常のバックアップがカバーできる範囲
    (データファイルとアーカイブREDOログ・ファイルのコピー)
    REDO転送
    REDO転送
    最新のトランザクション
    情報が複製される
    Zero Data Loss

    View Slide

  74. Copyright © 2023, Oracle and/or its affiliates
    74
    Flashback Database/Data Guard/バックアップがカバーする範囲は異なる
    INSERT
    UPDATE
    DELETE
    時刻t1
    バックアップ
    (⻑期間の過去状態の保存)
    時間
    INSERT
    UPDATE
    DELETE
    ⽋損
    (Active) Data Guard
    (最新状態のデータベースに短時間で切り替え)
    Flashback Database
    (⽐較的短期間の過去に戻す)
    ~数⽇
    数百~数⼗⽇
    バックアップ
    (⻑期間の過去状態の保存)
    REDO転送
    (最新REDO)
    ⼀般的な「バックアップ」はバックアップ操作をしたときに存在してい
    たファイルを複製するので最新のREDO情報が複製できない。
    Zero Data Loss Recovery Applianceはバックアップ
    +REDO転送で最新のREDO情報まで複製できる。
    アーカイブREDOログ・ファイルと同じ領域にUNDOブロックのバッ
    クアップを取得するので容量的にバックアップほどの⻑期間保持す
    るのは難しい。データベースのファイルが破損していないことが前提。
    Data Guardは転送されたREDOでリカバリを継続するので最
    新に近い状態のデータベースを維持する。時刻t1より前に戻すに
    はFlashback Databaseと組み合わせる。

    View Slide

  75. Copyright © 2023, Oracle and/or its affiliates
    75
    REDO転送の仕組みを流⽤することで最新の状態までリカバリ可能
    Zero Data Loss Recovery Appliance (ZDLRA または RA)
    • Data GuardのREDO転送の仕組みを流⽤
    • バックアップ+REDO転送のOracle Database専⽤バックアップ・アプライアンス
    • ほぼ最新のREDO情報の複製を持っているため最新の状態までリカバリ可能
    • ハードウェアはExadataを流⽤
    Zero Data Loss Autonomous Recovery Service (ZRCV)
    • ZDLRAをOracle Cloud Infrastructureのサービスとして提供
    • バックアップの容量に⽐例する課⾦体系
    • REDO転送なし(RCV)
    • REDO転送あり(ZRCV)
    Oracle Database専⽤のバックアップ・アプライアンス

    View Slide

  76. Copyright © 2023, Oracle and/or its affiliates
    76
    SQL
    どういうデータを取り出したいかの記述
    (「どうやって」の⼿続き的アルゴリズムの記述ではない)
    CONNECT user-B/password@host:port/service-A
    データベース・クライアントは「サービス」に接続する
    サービス
    データベースのワークロードを抽象化した概念
    service-A
    データベース
    ストレージ上のファイルの集合
    Oracleインスタンス
    データベース・サーバー上のOracleプロセスとメモリーの集合
    Maximum Availability Architecture
    • サービスが具象レイヤーの構成を隠蔽
    • サービスへのアクセスを継続
    Maximum Availability Architecture (MAA)
    抽象化されたデータ操作を計画停⽌/⾮計画停⽌どちらがあっても継続する

    View Slide

  77. Oracle Database World
    Tokyo
    ご清聴ありがとうございました

    View Slide
