Software Defined Networking e as inovações em rede

Slides da palestra sobre Software Defined Networking (SDN) que explica os conceitos, o funcionamento, o mercado, o futuro dessa tecnologia e como ela tem permitido inovações em redes.

Transcript

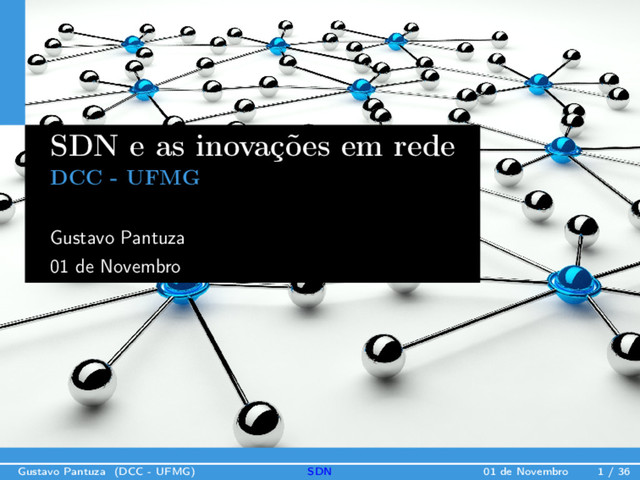

1. Gustavo Pantuza (DCC - UFMG) SDN 01 de Novembro 1 / 36
   SDN e as inovações em rede
   DCC - UFMG
   Gustavo Pantuza
   01 de Novembro


   View Slide

2. Apresentação
   Gustavo Pantuza (DCC - UFMG) SDN 01 de Novembro 2 / 36


   View Slide

3. SDN
   • Software Defined Networking (Redes definidas por software)
   Gustavo Pantuza (DCC - UFMG) SDN 01 de Novembro 3 / 36


   View Slide

4. SDN
   • Separa o plano de dados do plano de controle
   Gustavo Pantuza (DCC - UFMG) SDN 01 de Novembro 4 / 36


   View Slide

5. Data Plane
   • Encaminhamento de pacotes
   • Comutação no hardware do switch
   Gustavo Pantuza (DCC - UFMG) SDN 01 de Novembro 5 / 36


   View Slide

6. Control Plane
   • Decidir como encaminhar os pacotes
   • Roteamento, políticas e visão topológica
   Gustavo Pantuza (DCC - UFMG) SDN 01 de Novembro 6 / 36


   View Slide

7. SDN
   • SDN é apenas um modelo
   • Um design para construção e administração de redes
   • A separação dos planos de controle e de dados torna o
   funcionamento da rede mais flexível
   Gustavo Pantuza (DCC - UFMG) SDN 01 de Novembro 7 / 36


   View Slide

8. Características
   • Torna a rede programável
   • Flexibilidade na administração da rede
   • Controle logicamente centralizado
   • Configurável via programação
   • Padronização aberta
   Gustavo Pantuza (DCC - UFMG) SDN 01 de Novembro 8 / 36


   View Slide

9. Openflow
   • Se SDN é só um modelo, como implementá-lo?
   Gustavo Pantuza (DCC - UFMG) SDN 01 de Novembro 9 / 36


   View Slide

10. Openflow
    • Openflow é um protocolo que possibilita experimentos e
    aplicações em SDN
    Gustavo Pantuza (DCC - UFMG) SDN 01 de Novembro 10 / 36


    View Slide

11. Openflow
    • Artigo publicado em 2008
    • Permitiu que pesquisadores pudessem criar experimentos com
    novos protocolos em redes convencionais
    Gustavo Pantuza (DCC - UFMG) SDN 01 de Novembro 11 / 36


    View Slide

12. Porque é tão importante?
    • A arquitetura da Internet tem deficiências
    • Inovações em rede custam caro
    • A arquitetura continua acoplada à infraestrutura
    • O Openflow define um padrão que qualquer fabricante de
    hardware de rede pode implementar
    Gustavo Pantuza (DCC - UFMG) SDN 01 de Novembro 12 / 36


    View Slide

13. Arquitetura Openflow
    • Temos dois papeis principais:
    • Controlador
    • Switch Openflow
    • Algo te lembra plano de dados e controle desacoplados?
    Gustavo Pantuza (DCC - UFMG) SDN 01 de Novembro 13 / 36


    View Slide

14. Arquitetura do Switch Openflow
    • Internamente um Switch openflow é assim:
    Gustavo Pantuza (DCC - UFMG) SDN 01 de Novembro 14 / 36


    View Slide

15. Arquitetura Openflow
    • Openflow secure channel: É a conexão segura entre o
    controlador e o switch openflow
    • Flow table: É a tabela onde são identificados os fluxos
    • Para cada fluxo tem-se uma ação (action) a ser tomada
    Gustavo Pantuza (DCC - UFMG) SDN 01 de Novembro 15 / 36


    View Slide

16. Arquitetura Openflow
    • Um fluxo é identificado pelos seguintes campos do cabeçalho
    Openflow:
    Gustavo Pantuza (DCC - UFMG) SDN 01 de Novembro 16 / 36


    View Slide

17. Actions
    Gustavo Pantuza (DCC - UFMG) SDN 01 de Novembro 17 / 36


    View Slide

18. Tipos de Actions
    • Forwarding
    • Drop
    • Set
    • strip
    • Copy-in
    • Copy-out
    • Push
    • Pop
    • Dec
    Gustavo Pantuza (DCC - UFMG) SDN 01 de Novembro 18 / 36


    View Slide

19. Tabela de Fluxos
    Header Counters Actions Priority
    in_port=5 55635 bytes
    Forward
    port=8
    100
    ip=192.168.1.42
    port=80
    4032 bytes
    Set
    rewrite
    ip=192.168.1.100
    500
    ipproto=UDP 100 bytes Drop 700
    Gustavo Pantuza (DCC - UFMG) SDN 01 de Novembro 19 / 36


    View Slide

20. Controlador
    • É um software que se conecta de maneira segura ao switch
    openflow com o objetivo de manipular sua tabela de fluxos
    • Esse software pode ser distribuído
    • Ele representa uma entidade lógica e centralizada
    • É possível ter visão e controle de estado global da rede
    • Permite que outros serviços e programas façam requisições e
    troca de mensagem com o plano de controle da rede
    • Pode calcular estatísticas da rede
    Gustavo Pantuza (DCC - UFMG) SDN 01 de Novembro 20 / 36


    View Slide

21. Controlador
    • Cabe ao programador lidar com os problemas típicos em
    desenvolvimento de software:
    • Tolerância a falha
    • Persistência
    • Eficiência
    • design de implementação
    • debugging
    • Testes
    Gustavo Pantuza (DCC - UFMG) SDN 01 de Novembro 21 / 36


    View Slide

22. Controlador
    • Controladores Openflow:
    • Biblioteca Libfluid para criação de aplicações/controladores em
    SDN
    • Nox Controller
    • Beacon
    • Pox Controller
    • Ryu
    Gustavo Pantuza (DCC - UFMG) SDN 01 de Novembro 22 / 36


    View Slide

23. Arquitetura Openflow
    • Uma topologia simples:
    Gustavo Pantuza (DCC - UFMG) SDN 01 de Novembro 23 / 36


    View Slide

24. Arquitetura Openflow
    • Um controlador para vários Switches
    Gustavo Pantuza (DCC - UFMG) SDN 01 de Novembro 24 / 36


    View Slide

25. Arquitetura Openflow
    • Comunicação entre domínios de rede
    Gustavo Pantuza (DCC - UFMG) SDN 01 de Novembro 25 / 36


    View Slide

26. Arquitetura Openflow
    • Controlador distribuído
    Gustavo Pantuza (DCC - UFMG) SDN 01 de Novembro 26 / 36


    View Slide

27. Mercado
    Gustavo Pantuza (DCC - UFMG) SDN 01 de Novembro 27 / 36


    View Slide

28. Mercado
    • Quem participa da ONF
    Gustavo Pantuza (DCC - UFMG) SDN 01 de Novembro 28 / 36


    View Slide

29. Mercado
    Gustavo Pantuza (DCC - UFMG) SDN 01 de Novembro 29 / 36


    View Slide

30. Fabricantes
    Gustavo Pantuza (DCC - UFMG) SDN 01 de Novembro 30 / 36


    View Slide

31. Fabricantes
    Gustavo Pantuza (DCC - UFMG) SDN 01 de Novembro 31 / 36


    View Slide

32. Mercado
    Gustavo Pantuza (DCC - UFMG) SDN 01 de Novembro 32 / 36


    View Slide

33. Case
    • Google Openflow network
    Gustavo Pantuza (DCC - UFMG) SDN 01 de Novembro 33 / 36


    View Slide

34. Futuro
    Gustavo Pantuza (DCC - UFMG) SDN 01 de Novembro 34 / 36


    View Slide

35. Futuro
    • SDN tem sido considerado The next big thing
    • Os experimentos tem mostrado resultados excelentes
    • Existe muito área pra pesquisa
    • Redes modernas para aplicações modernas
    • Redes programáveis
    • Padrões abertos para construção de redes
    Gustavo Pantuza (DCC - UFMG) SDN 01 de Novembro 35 / 36


    View Slide

36. Dúvidas?
    Contatos:
    • email: gustavopantuza@gmail.com
    • github: pantuza
    • twitter: @gpantuza
    • site: http://pantuza.com
    Gustavo Pantuza (DCC - UFMG) SDN 01 de Novembro 36 / 36
