1. 株 式 会 社 パ ラ ダ イ ム 機 械 設 備 第 8 章 ダ ク ト 設 備 第 章 ダクト設備 8
2. 0 1 ダ ク ト 設 備 I N D E X 2 ) ダ ク ト の 設 計 1 ) ダ ク ト 設 備 と は 0 2 排 煙 設 備 2 ) コ ン ト ロ ー ル の 方 法 3 ) 排 煙 設 備 の 構 造 1 ) 排 煙 設 備 と は 第 章 ダクト設備 8 2
3. 0 1 ダ ク ト 設 備 I N D E X 2 ) ダ ク ト の 設 計 1 ) ダ ク ト 設 備 と は 0 2 排 煙 設 備 2 ) コ ン ト ロ ー ル の 方 法 3 ) 排 煙 設 備 の 構 造 1 ) 排 煙 設 備 と は 第 章 ダクト設備 8 3

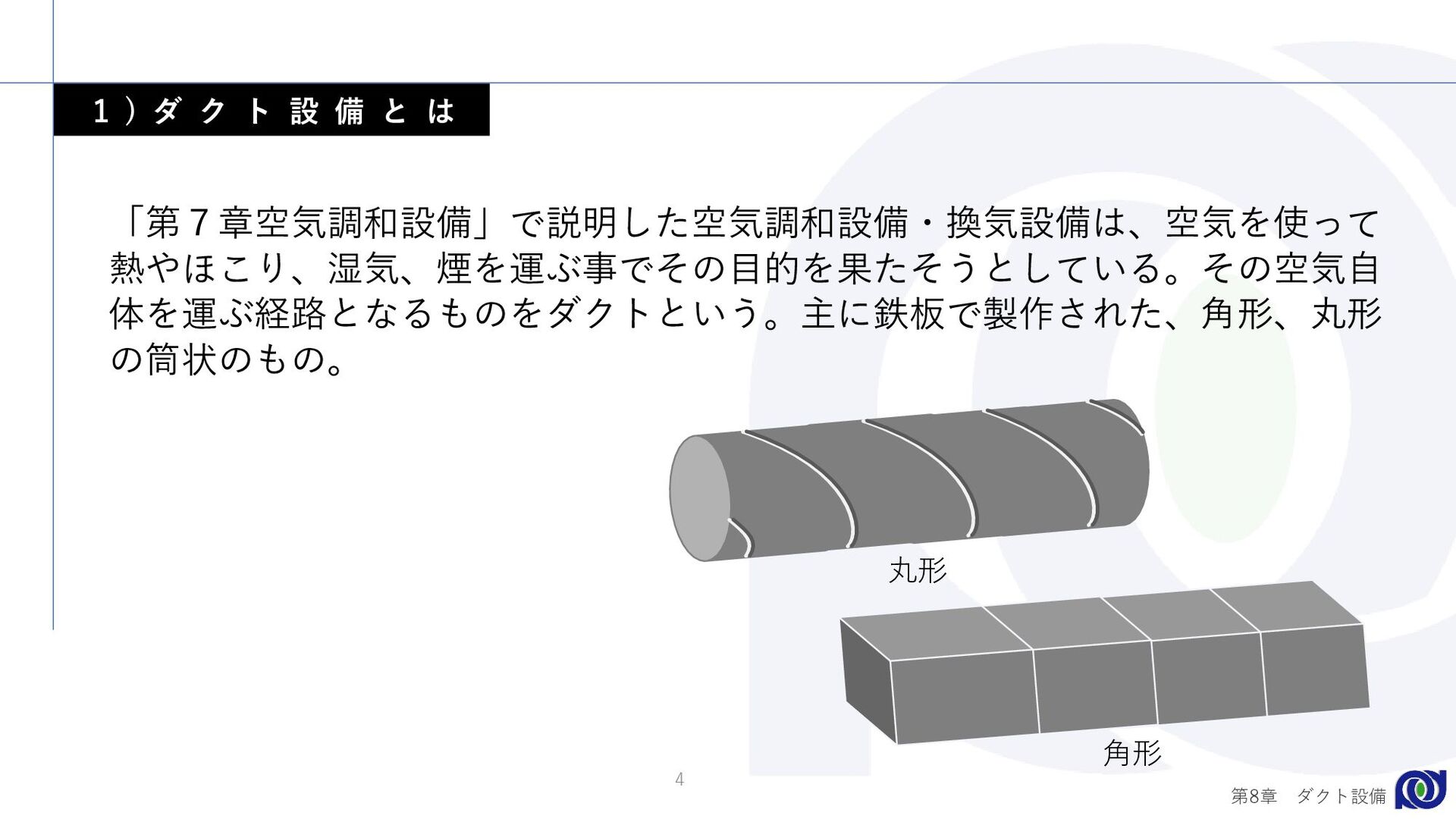

4. 「第７章空気調和設備」で説明した空気調和設備・換気設備は、空気を使って 熱やほこり、湿気、煙を運ぶ事でその目的を果たそうとしている。その空気自 体を運ぶ経路となるものをダクトという。主に鉄板で製作された、角形、丸形 の筒状のもの。 角形 丸形 1 ) ダ ク ト 設 備 と は 第 章 ダクト設備 8 4

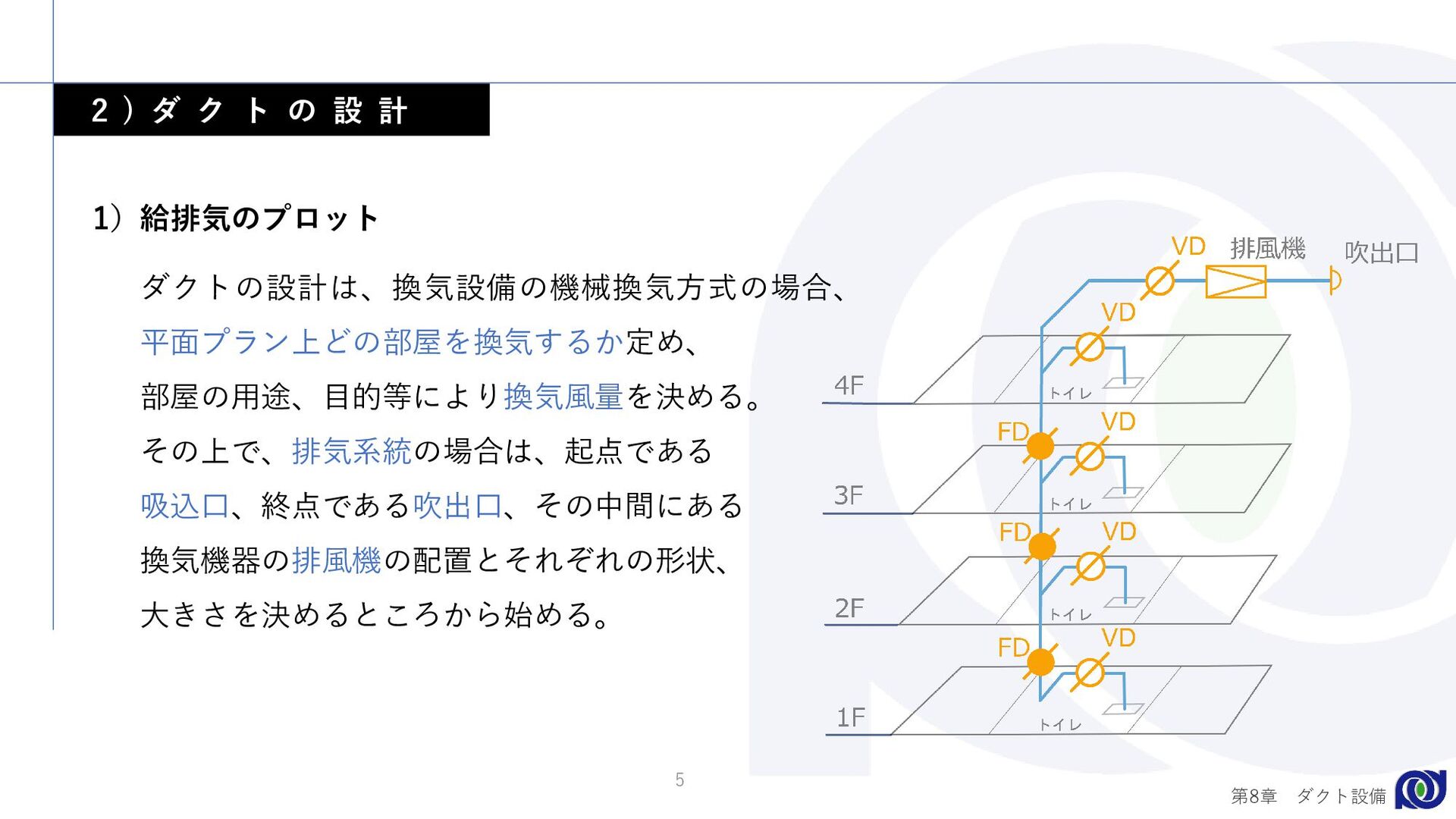

5. 1）給排気のプロット ダクトの設計は、換気設備の機械換気方式の場合、 平面プラン上どの部屋を換気するか定め、 部屋の用途、目的等により換気風量を決める。 その上で、排気系統の場合は、起点である 吸込口、終点である吹出口、その中間にある 換気機器の排風機の配置とそれぞれの形状、 大きさを決めるところから始める。 2 ) ダ ク ト の 設 計 第 章 ダクト設備 8 5

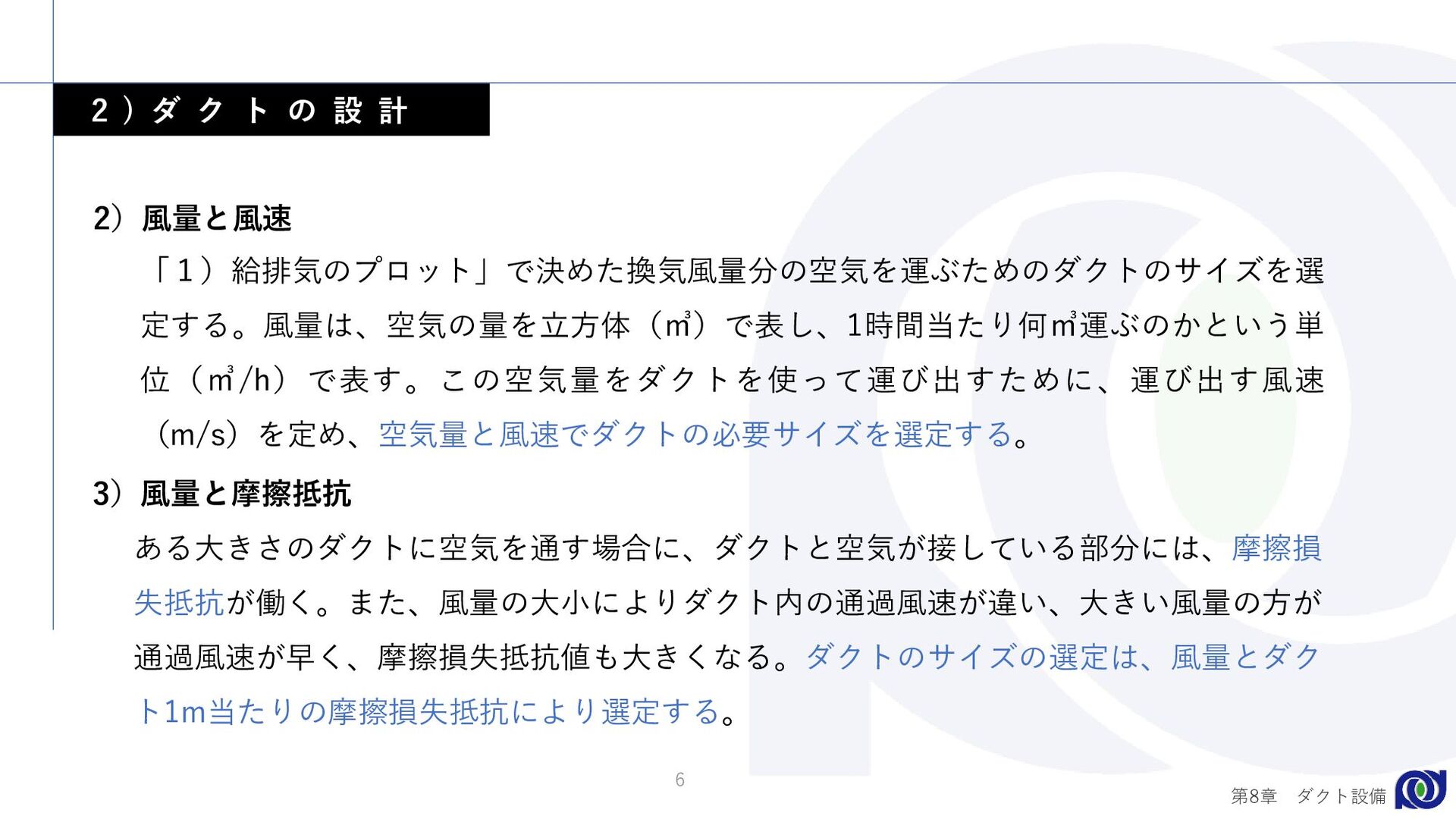

6. 2）風量と風速 「１）給排気のプロット」で決めた換気風量分の空気を運ぶためのダクトのサイズを選 定する。風量は、空気の量を立方体（㎥）で表し、1時間当たり何㎥運ぶのかという単 位（㎥/h）で表す。この空気量をダクトを使って運び出すために、運び出す風速 （m/s）を定め、空気量と風速でダクトの必要サイズを選定する。 3）風量と摩擦抵抗 ある大きさのダクトに空気を通す場合に、ダクトと空気が接している部分には、摩擦損 失抵抗が働く。また、風量の大小によりダクト内の通過風速が違い、大きい風量の方が 通過風速が早く、摩擦損失抵抗値も大きくなる。ダクトのサイズの選定は、風量とダク ト1m当たりの摩擦損失抵抗により選定する。 2 ) ダ ク ト の 設 計 第 章 ダクト設備 8 6

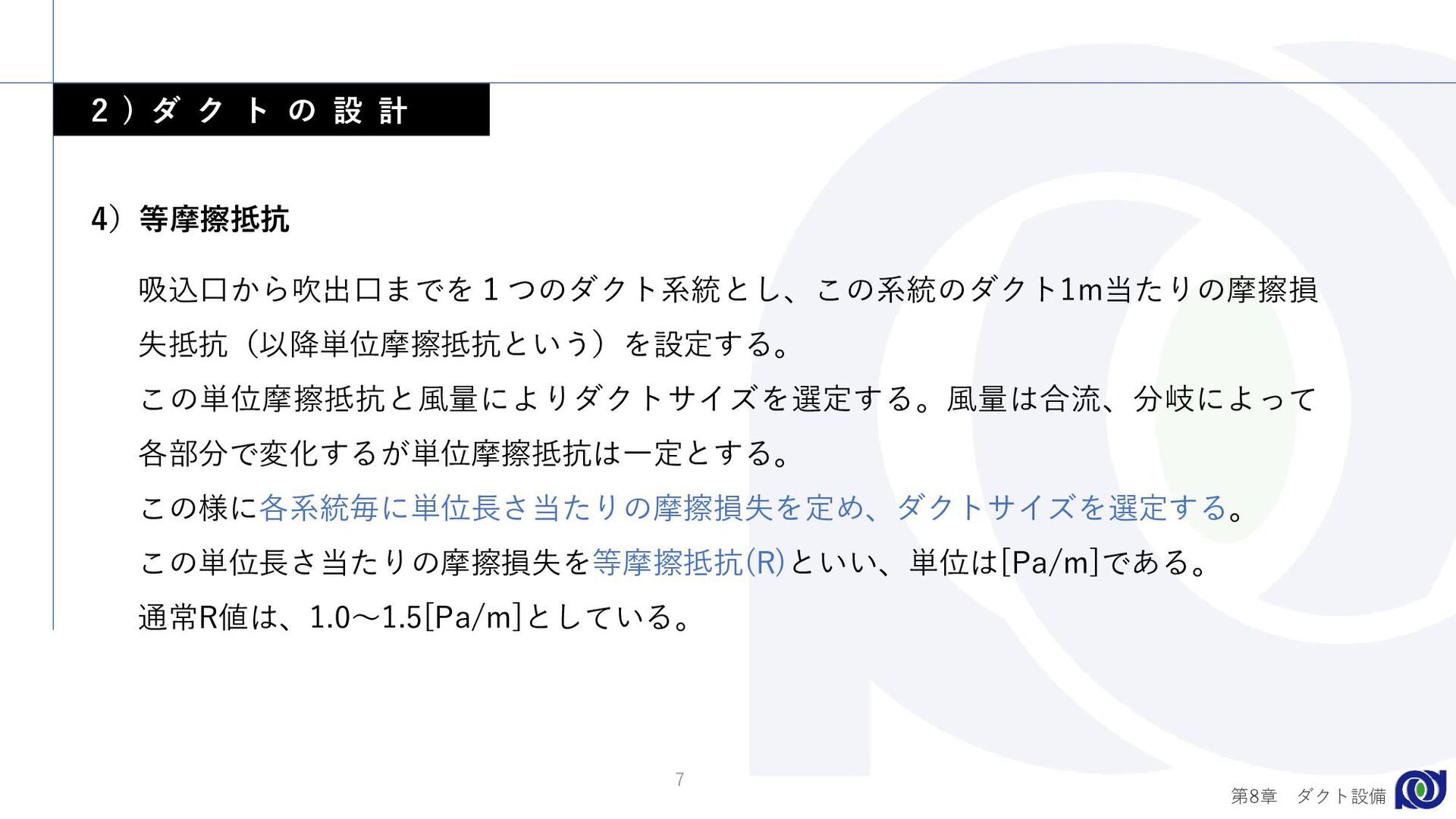

7. 4）等摩擦抵抗 吸込口から吹出口までを１つのダクト系統とし、この系統のダクト1m当たりの摩擦損 失抵抗（以降単位摩擦抵抗という）を設定する。 この単位摩擦抵抗と風量によりダクトサイズを選定する。風量は合流、分岐によって 各部分で変化するが単位摩擦抵抗は一定とする。 この様に各系統毎に単位長さ当たりの摩擦損失を定め、ダクトサイズを選定する。 この単位長さ当たりの摩擦損失を等摩擦抵抗(R)といい、単位は[Pa/m]である。 通常R値は、1.0～1.5[Pa/m]としている。 2 ) ダ ク ト の 設 計 第 章 ダクト設備 8 7

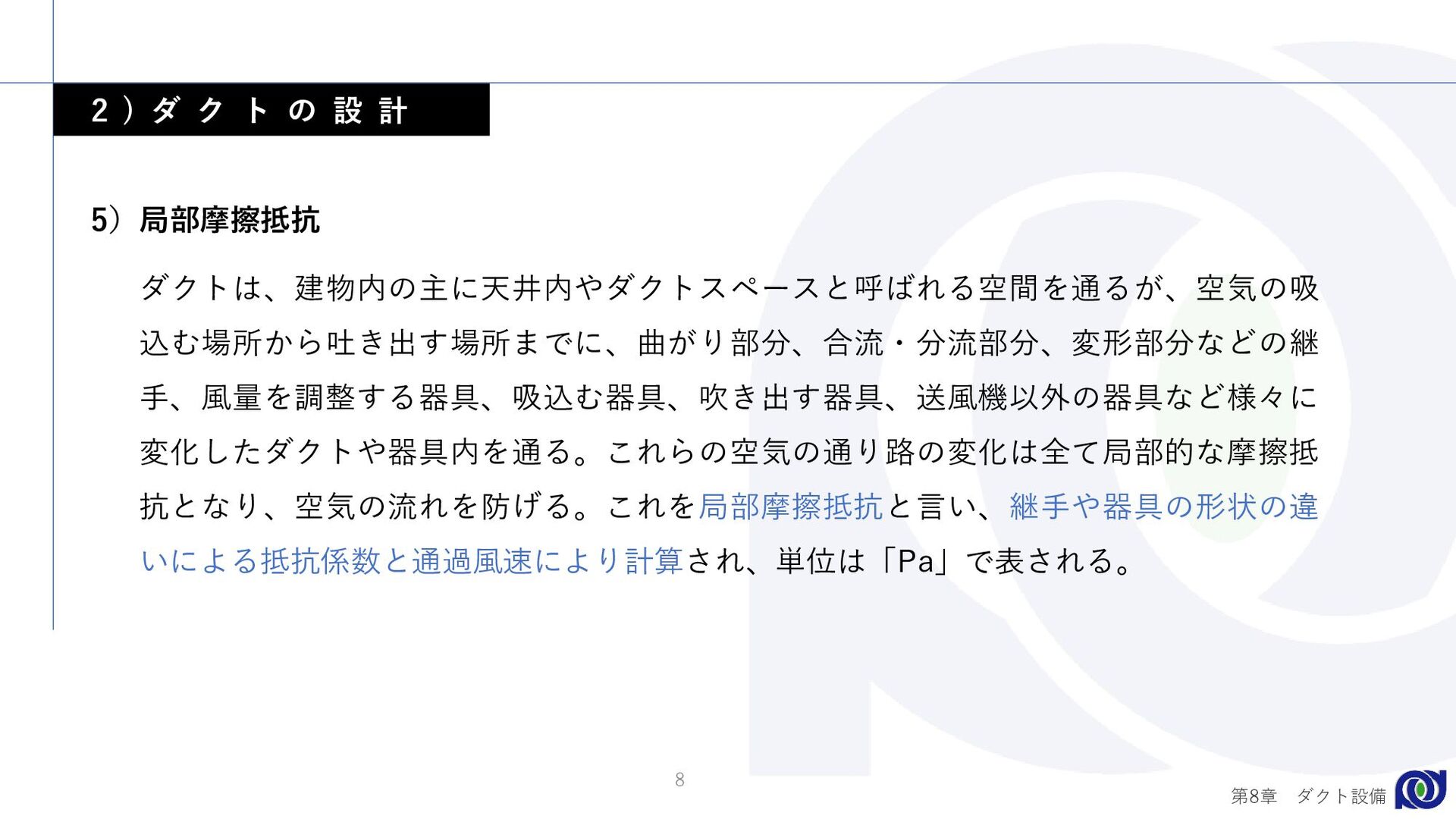

8. 5）局部摩擦抵抗 ダクトは、建物内の主に天井内やダクトスペースと呼ばれる空間を通るが、空気の吸 込む場所から吐き出す場所までに、曲がり部分、合流・分流部分、変形部分などの継 手、風量を調整する器具、吸込む器具、吹き出す器具、送風機以外の器具など様々に 変化したダクトや器具内を通る。これらの空気の通り路の変化は全て局部的な摩擦抵 抗となり、空気の流れを防げる。これを局部摩擦抵抗と言い、継手や器具の形状の違 いによる抵抗係数と通過風速により計算され、単位は「Pa」で表される。 2 ) ダ ク ト の 設 計 第 章 ダクト設備 8 8

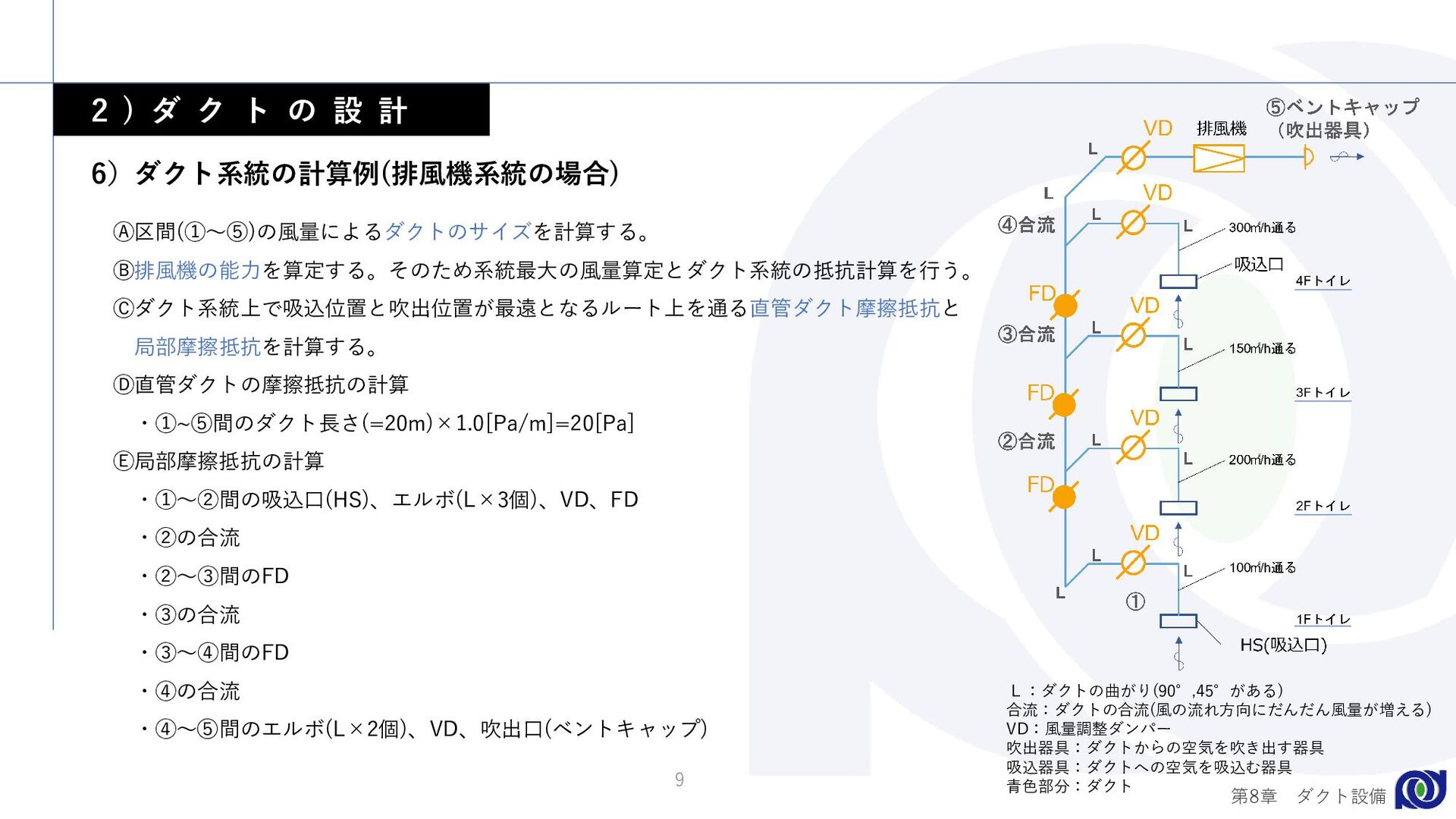

9. 6）ダクト系統の計算例(排風機系統の場合) Ⓐ区間(①～➄)の風量によるダクトのサイズを計算する。 Ⓑ排風機の能力を算定する。そのため系統最大の風量算定とダクト系統の抵抗計算を行う。 Ⓒダクト系統上で吸込位置と吹出位置が最遠となるルート上を通る直管ダクト摩擦抵抗と 局部摩擦抵抗を計算する。 Ⓓ直管ダクトの摩擦抵抗の計算 ・①~➄間のダクト長さ(=20m)×1.0[Pa/m]=20[Pa] Ⓔ局部摩擦抵抗の計算 ・①～②間の吸込口(HS)、エルボ(L×3個)、VD、FD ・②の合流 ・②～③間のFD ・③の合流 ・③～④間のFD ・④の合流 ・④～➄間のエルボ(L×2個)、VD、吹出口(ベントキャップ) L ：ダクトの曲がり(90°,45°がある) 合流：ダクトの合流(風の流れ方向にだんだん風量が増える) VD：風量調整ダンパー 吹出器具：ダクトからの空気を吹き出す器具 吸込器具：ダクトへの空気を吸込む器具 青色部分：ダクト 0 2 ダ ク ト の 設 計 2 ) ダ ク ト の 設 計 第 章 ダクト設備 8 9

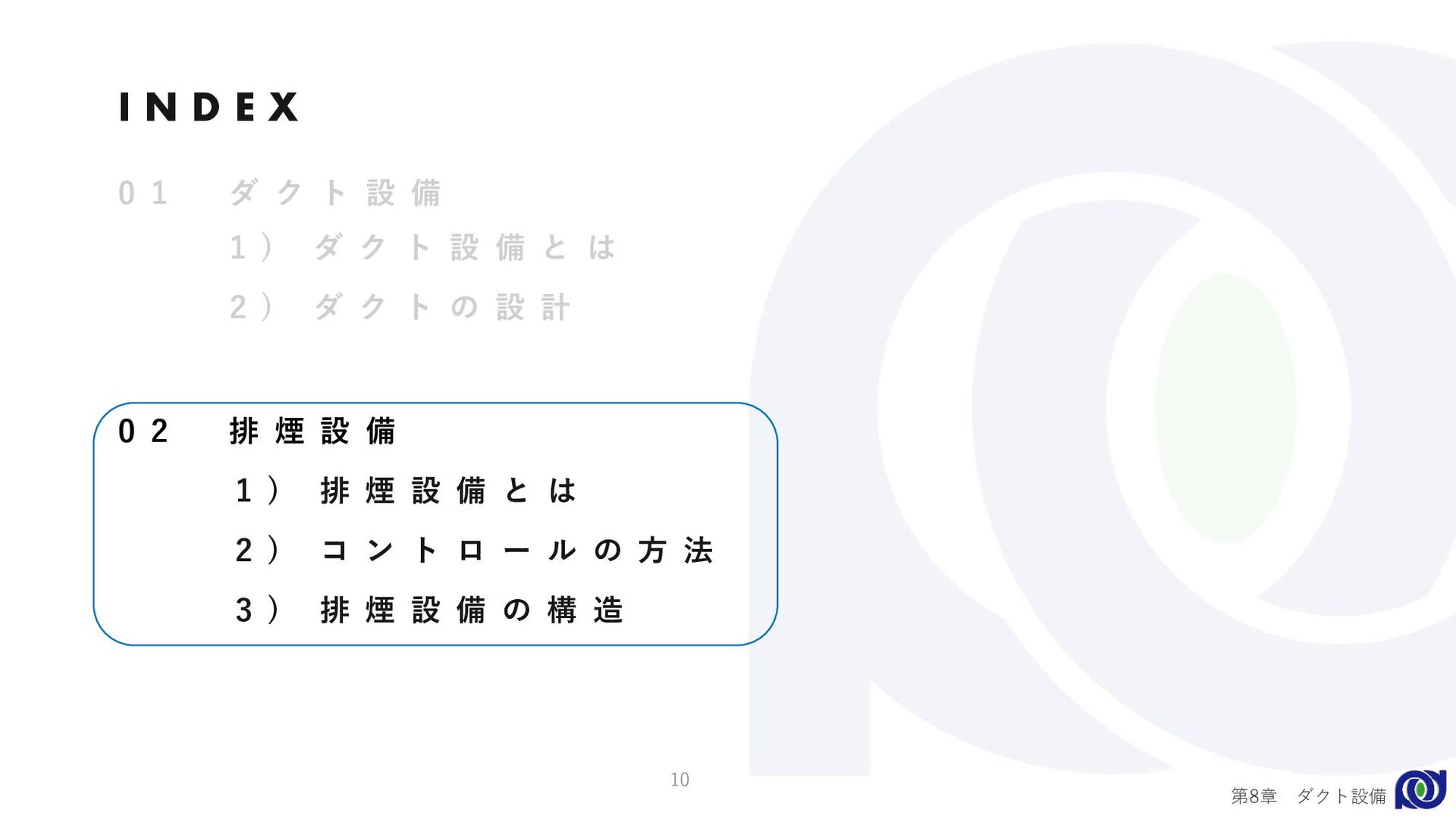

10. 0 1 ダ ク ト 設 備 I N D E X 2 ) ダ ク ト の 設 計 1 ) ダ ク ト 設 備 と は 0 2 排 煙 設 備 2 ) コ ン ト ロ ー ル の 方 法 3 ) 排 煙 設 備 の 構 造 1 ) 排 煙 設 備 と は 第 章 ダクト設備 8 10

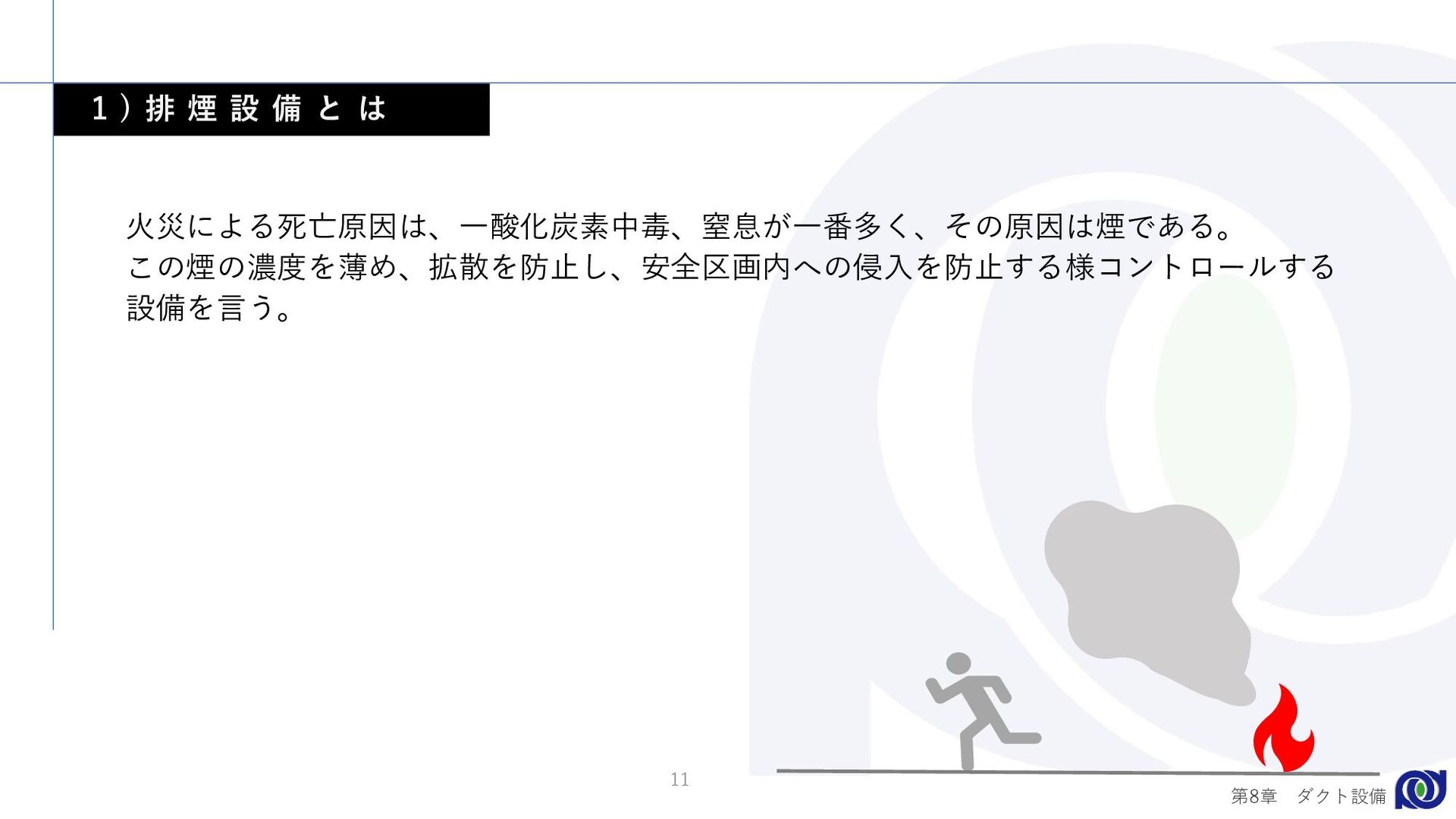

11. 1 ) 排 煙 設 備 と は 火災による死亡原因は、一酸化炭素中毒、窒息が一番多く、その原因は煙である。 この煙の濃度を薄め、拡散を防止し、安全区画内への侵入を防止する様コントロールする 設備を言う。 第 章 ダクト設備 8 11

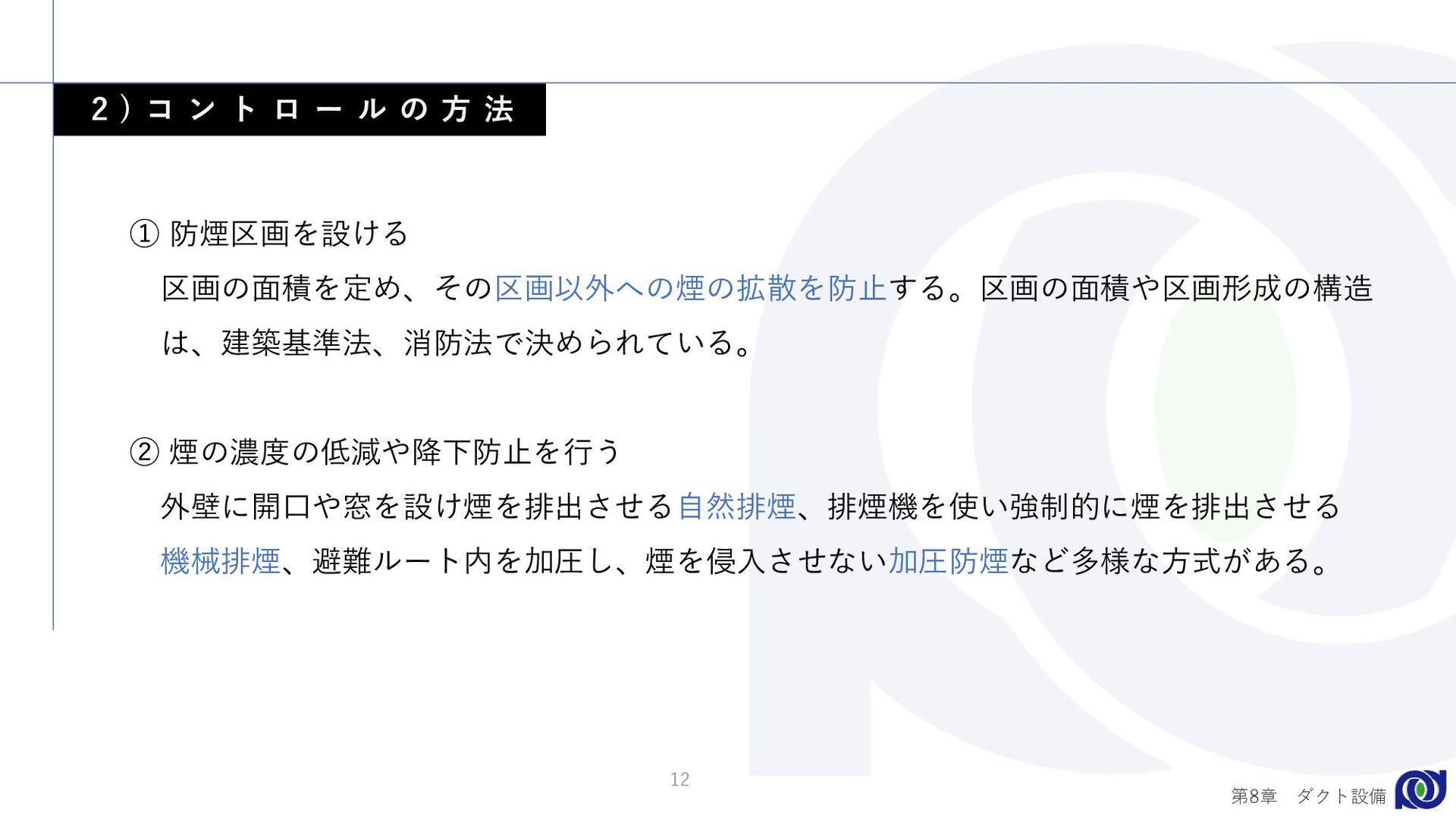

12. 2 ) コ ン ト ロ ー ル の 方 法 ① 防煙区画を設ける 区画の面積を定め、その区画以外への煙の拡散を防止する。区画の面積や区画形成の構造 は、建築基準法、消防法で決められている。 ② 煙の濃度の低減や降下防止を行う 外壁に開口や窓を設け煙を排出させる自然排煙、排煙機を使い強制的に煙を排出させる 機械排煙、避難ルート内を加圧し、煙を侵入させない加圧防煙など多様な方式がある。 第 章 ダクト設備 8 12

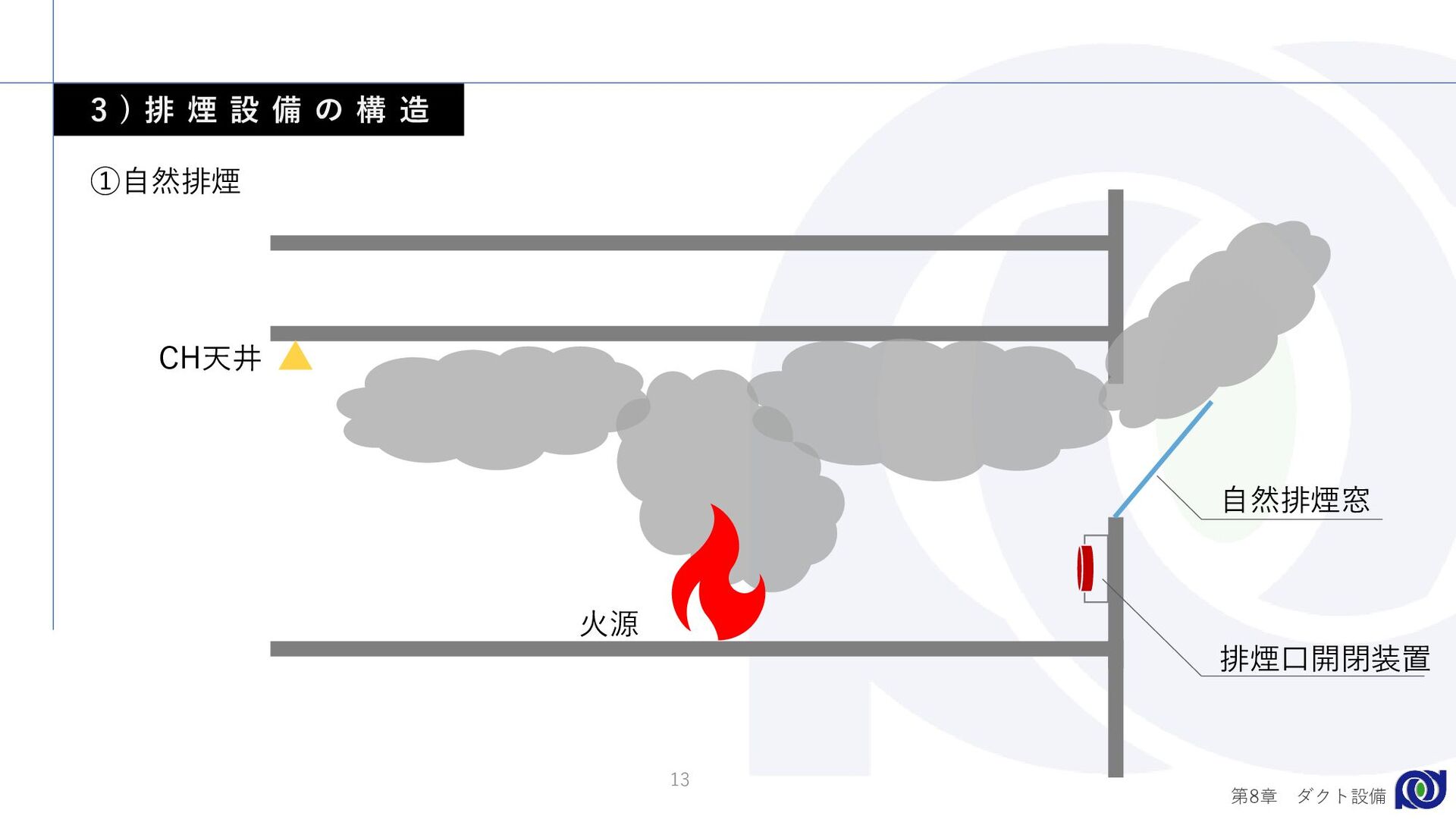

13. ①自然排煙 火源 自然排煙窓 CH天井 排煙口開閉装置 3 ) 排 煙 設 備 の 構 造 第 章 ダクト設備 8 13

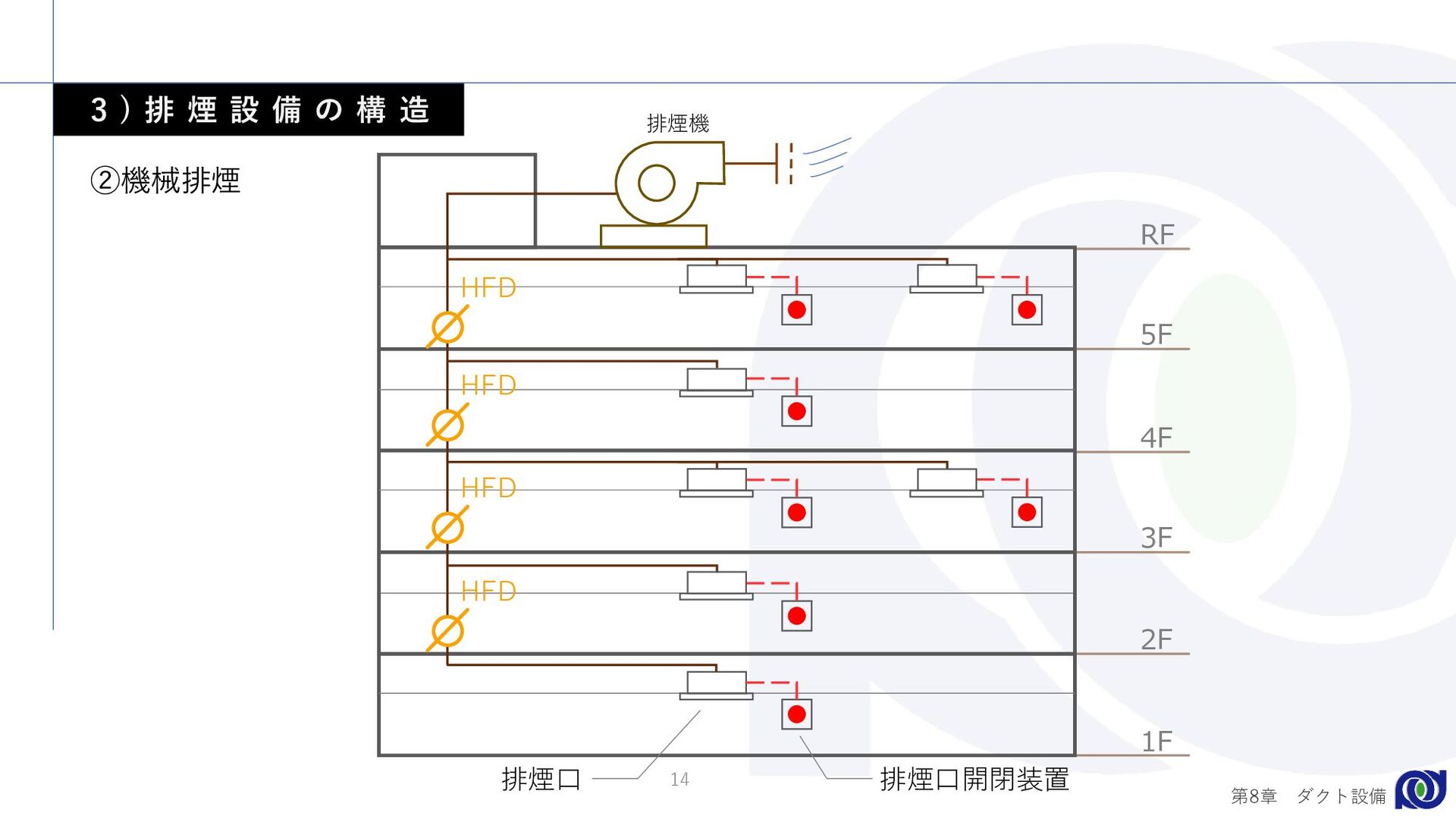

14. ②機械排煙 1F 2F 3F 4F 5F RF 排煙口 排煙口開閉装置 HFD HFD HFD HFD 排煙機 3 ) 排 煙 設 備 の 構 造 第 章 ダクト設備 8 14
15. ありがとうございました 第 章 ダクト設備 8 15
