建築設備解説資料【機械設備編】 ⑤消火設備

建築機械設備の解説資料です。
こちらの資料では消火設備と消火法規ついて解説しています。

Transcript

1. 株 式 会 社 パ ラ ダ イ ム 機 械 設 備 第 5 章 消 火 設 備

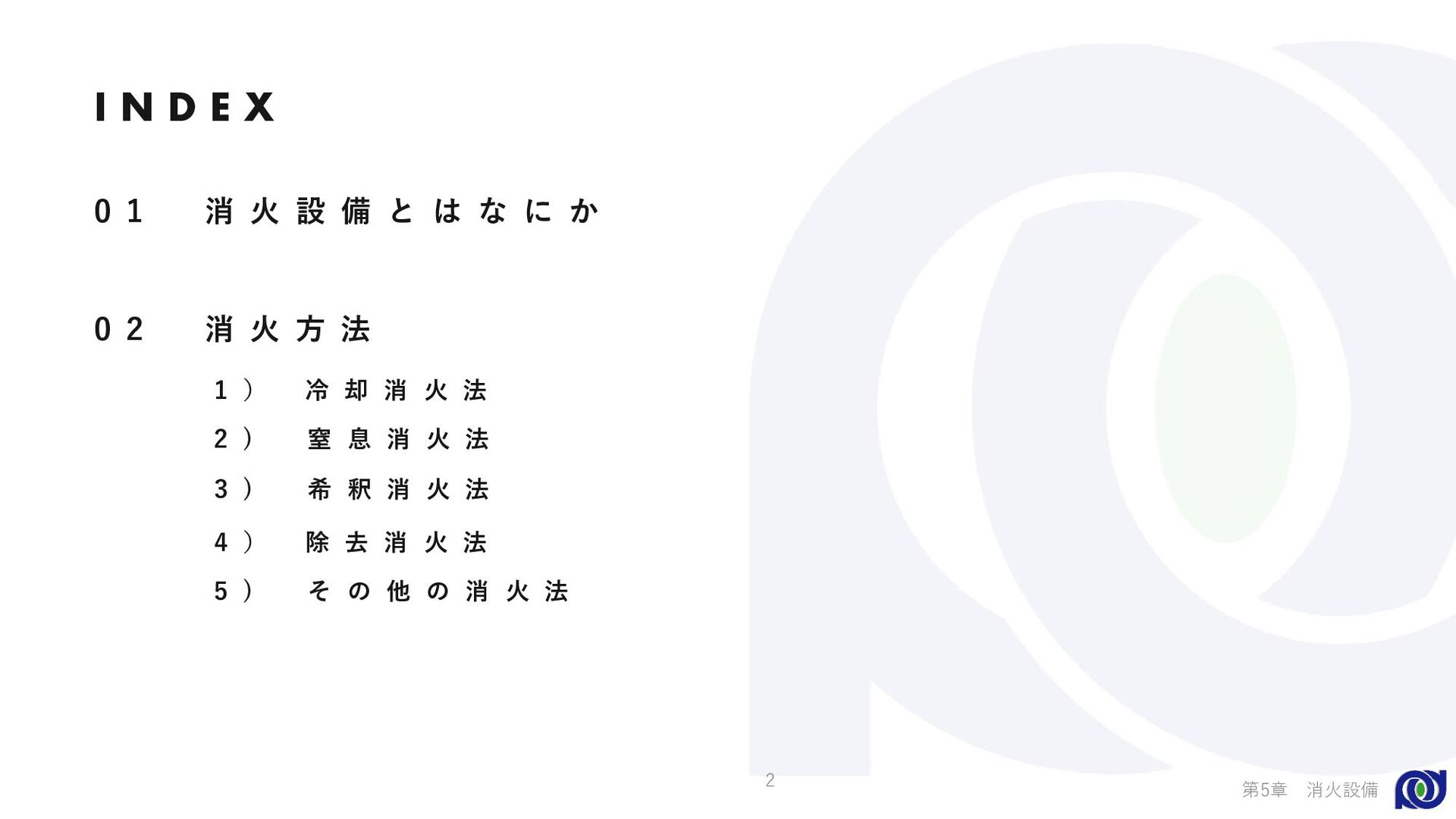

2. 0 1 消 火 設 備 と は な に か 0 2 消 火 方 法 I N D E X 2 ) 窒 息 消 火 法 1 ） 冷 却 消 火 法 3 ) 希 釈 消 火 法 5 ) そ の 他 の 消 火 法 4 ） 除 去 消 火 法 第 章 消火設備 5 2

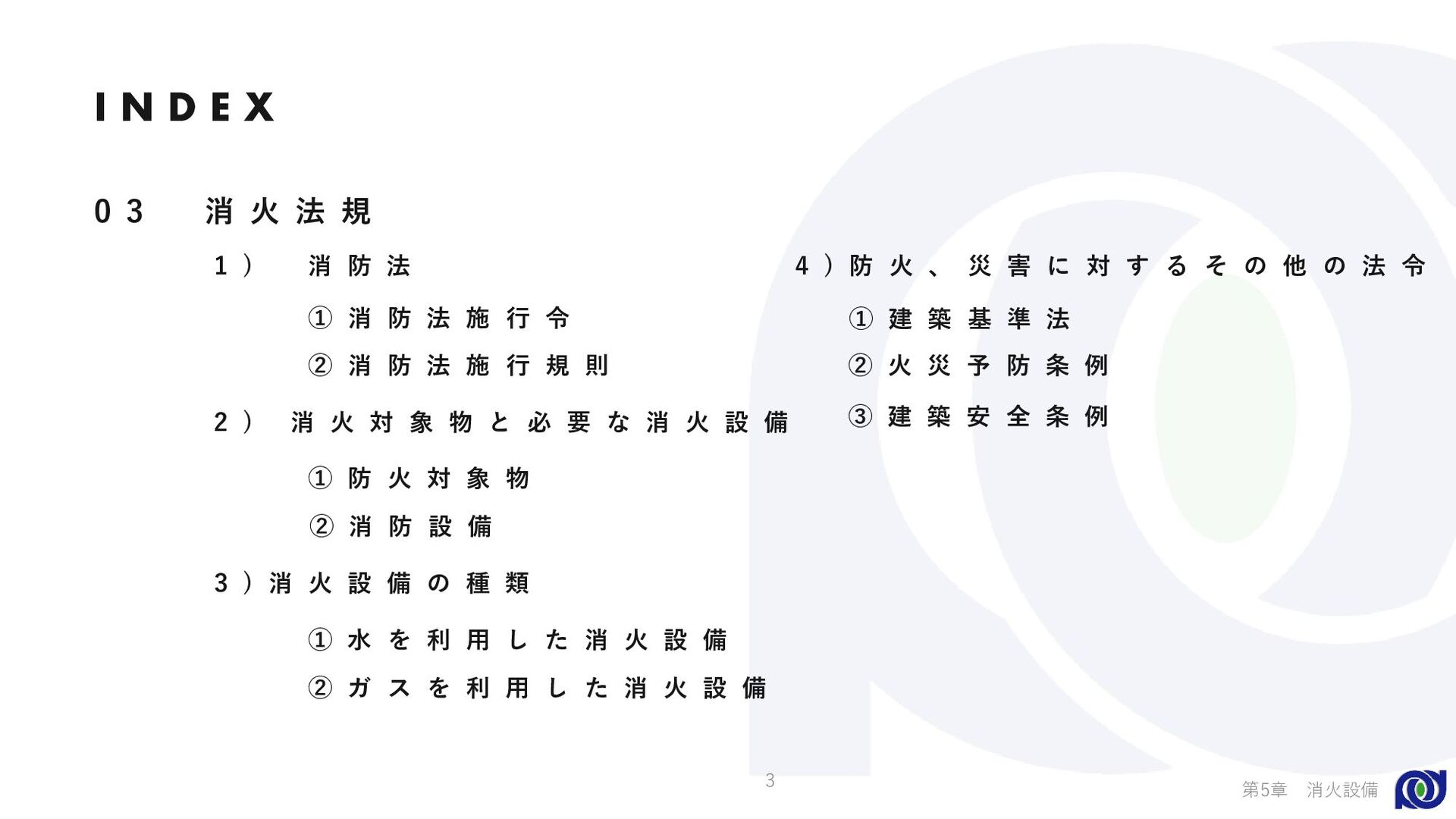

3. I N D E X 4 ) 防 火 、 災 害 に 対 す る そ の 他 の 法 令 ① 建 築 基 準 法 ② 火 災 予 防 条 例 ③ 建 築 安 全 条 例 0 3 消 火 法 規 1 ) 消 防 法 ① 消 防 法 施 行 令 ② 消 防 法 施 行 規 則 2 ) 消 火 対 象 物 と 必 要 な 消 火 設 備 ① 防 火 対 象 物 ② 消 防 設 備 3 ) 消 火 設 備 の 種 類 ① 水 を 利 用 し た 消 火 設 備 ② ガ ス を 利 用 し た 消 火 設 備 3 第5章 消火設備

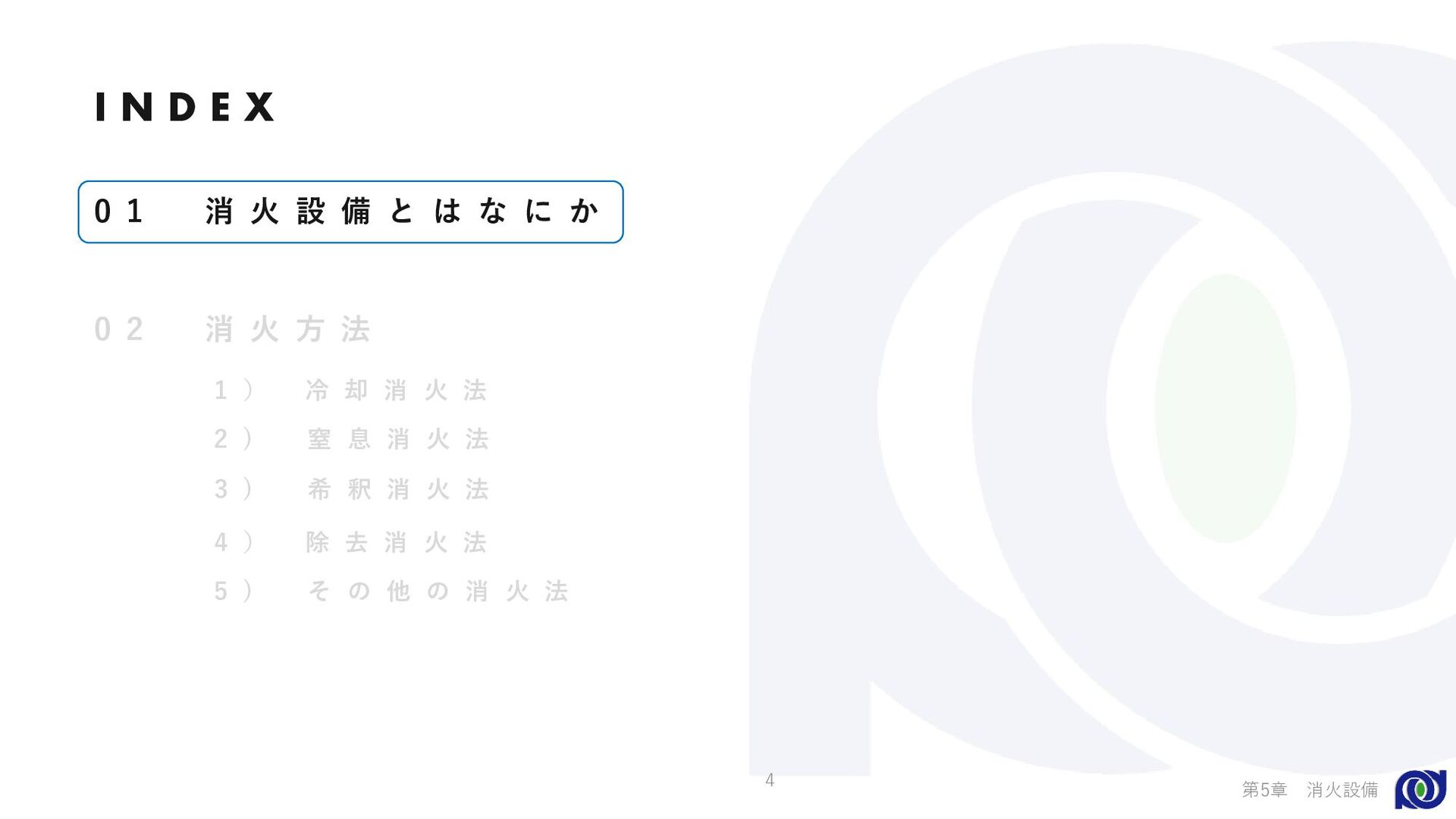

4. 0 1 消 火 設 備 と は な に か 0 2 消 火 方 法 I N D E X 2 ) 窒 息 消 火 法 1 ） 冷 却 消 火 法 3 ) 希 釈 消 火 法 5 ) そ の 他 の 消 火 法 4 ） 除 去 消 火 法 第 章 消火設備 5 4

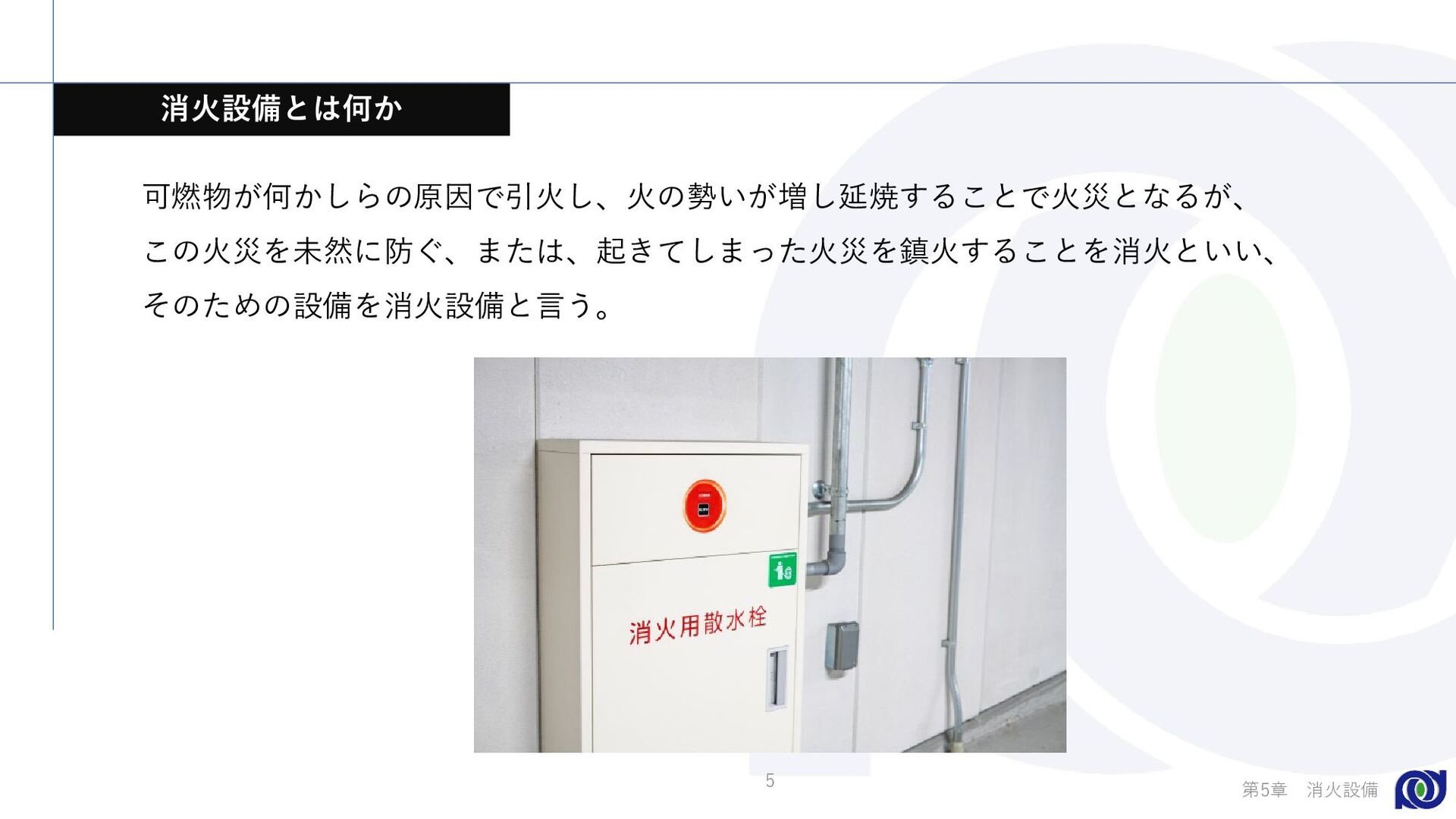

5. 消火設備とは何か 可燃物が何かしらの原因で引火し、火の勢いが増し延焼することで火災となるが、 この火災を未然に防ぐ、または、起きてしまった火災を鎮火することを消火といい、 そのための設備を消火設備と言う。 5 第5章 消火設備

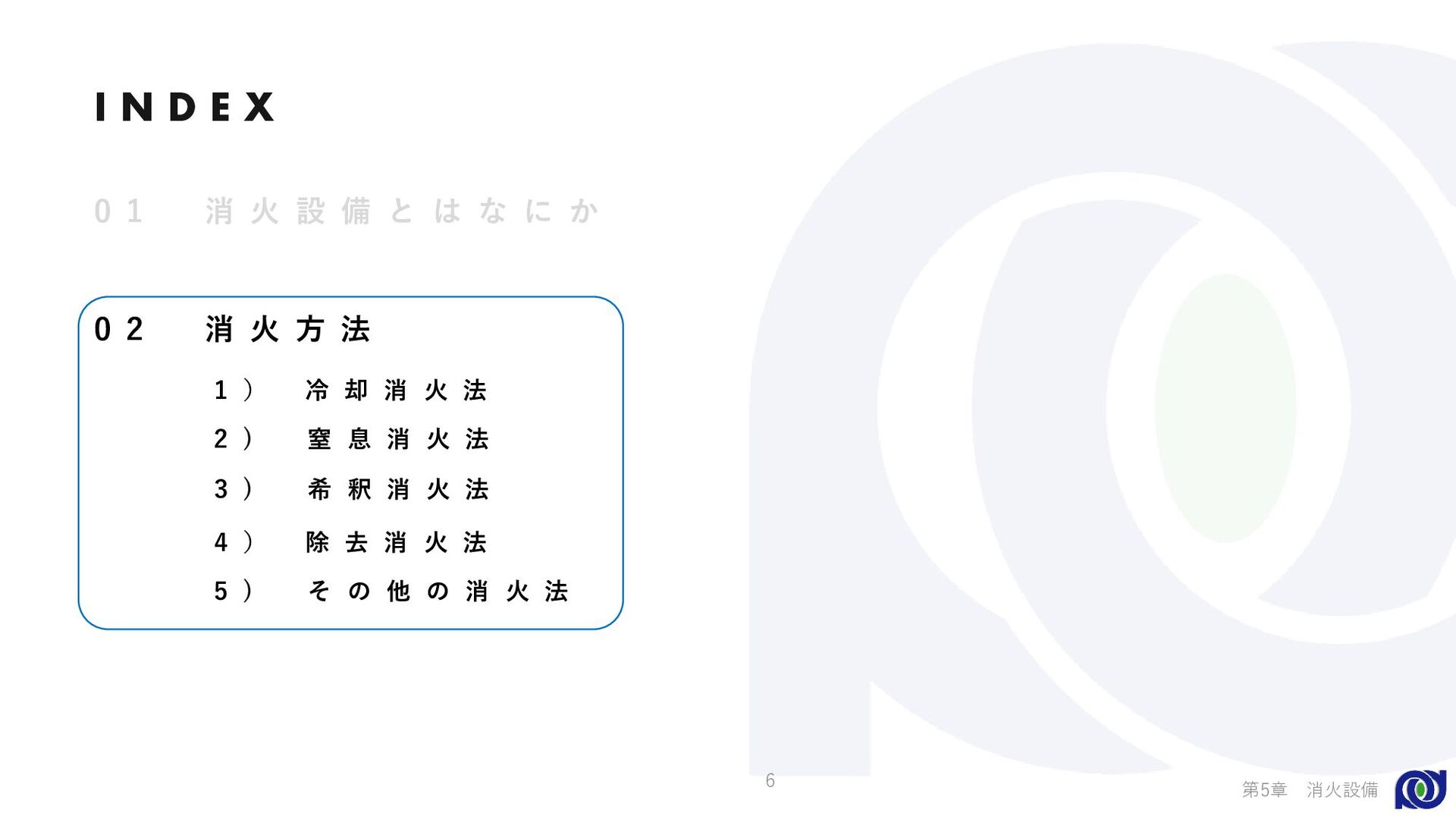

6. 0 1 消 火 設 備 と は な に か 0 2 消 火 方 法 I N D E X 2 ) 窒 息 消 火 法 1 ） 冷 却 消 火 法 3 ) 希 釈 消 火 法 5 ) そ の 他 の 消 火 法 4 ） 除 去 消 火 法 第 章 消火設備 5 6

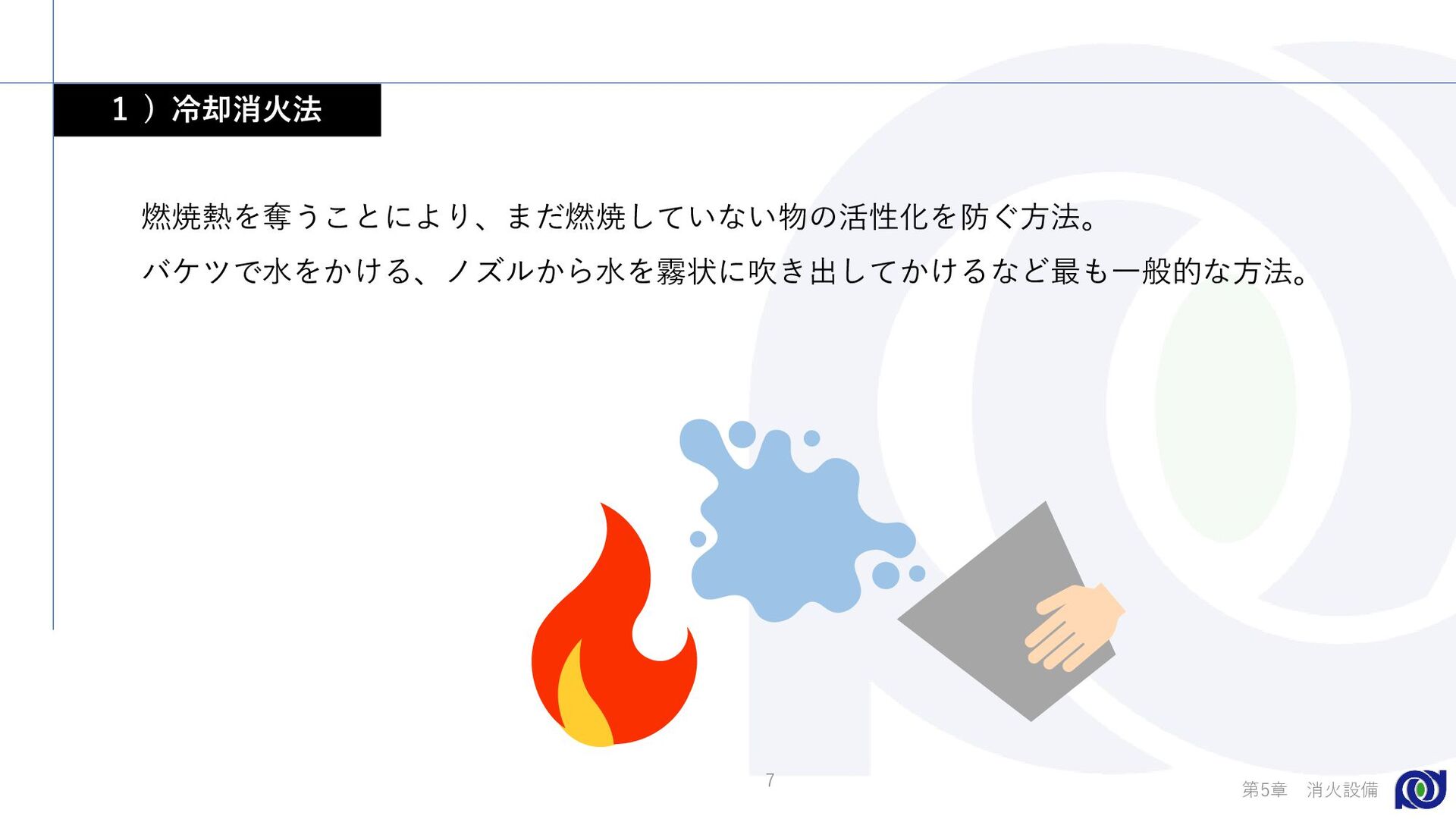

7. 1 ) 冷却消火法 7 第5章 消火設備 燃焼熱を奪うことにより、まだ燃焼していない物の活性化を防ぐ方法。 バケツで水をかける、ノズルから水を霧状に吹き出してかけるなど最も一般的な方法。

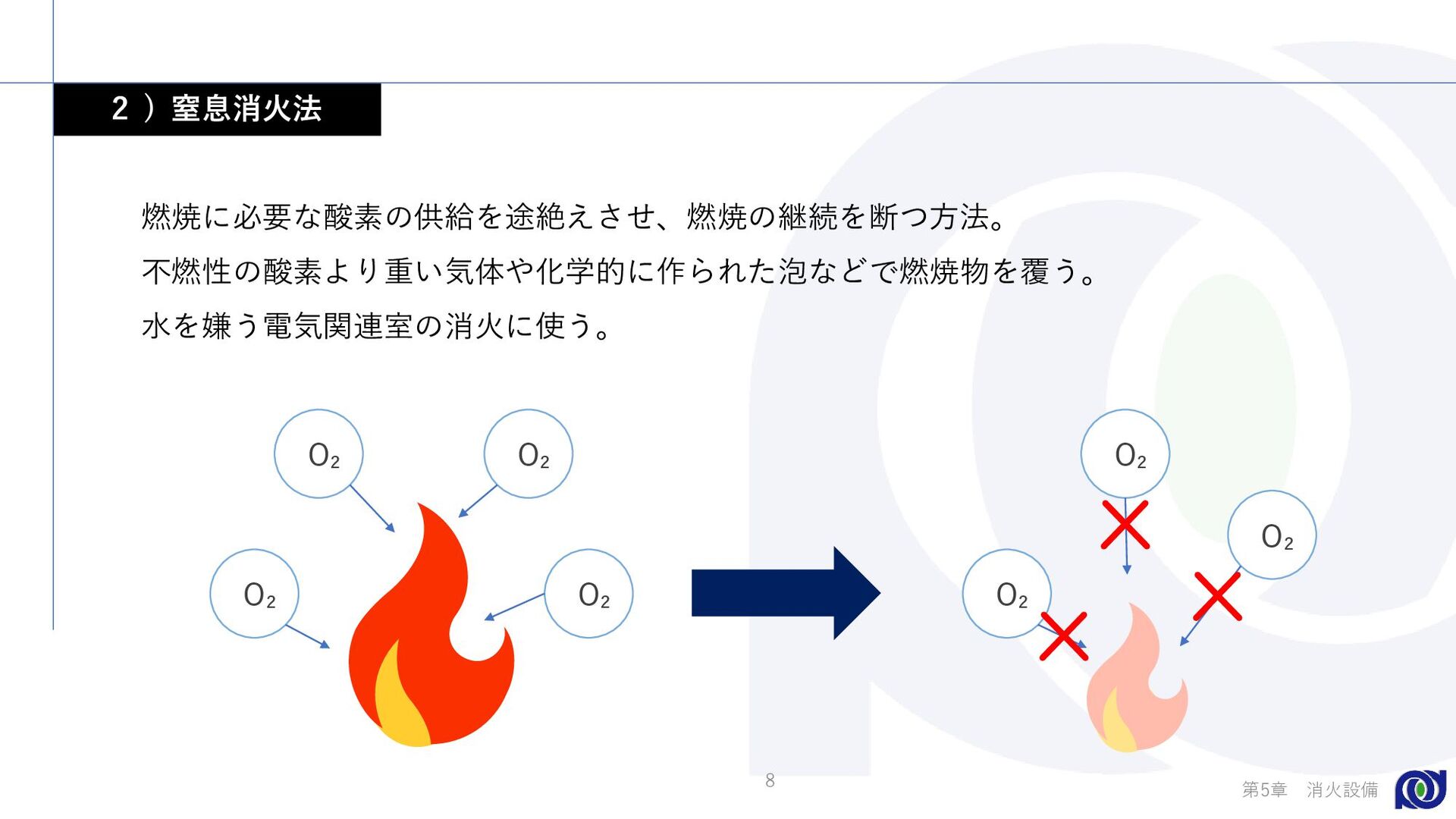

8. 2 ) 窒息消火法 8 第5章 消火設備 燃焼に必要な酸素の供給を途絶えさせ、燃焼の継続を断つ方法。 不燃性の酸素より重い気体や化学的に作られた泡などで燃焼物を覆う。 水を嫌う電気関連室の消火に使う。 O₂ O₂ O₂ O₂ O₂ O₂ O₂

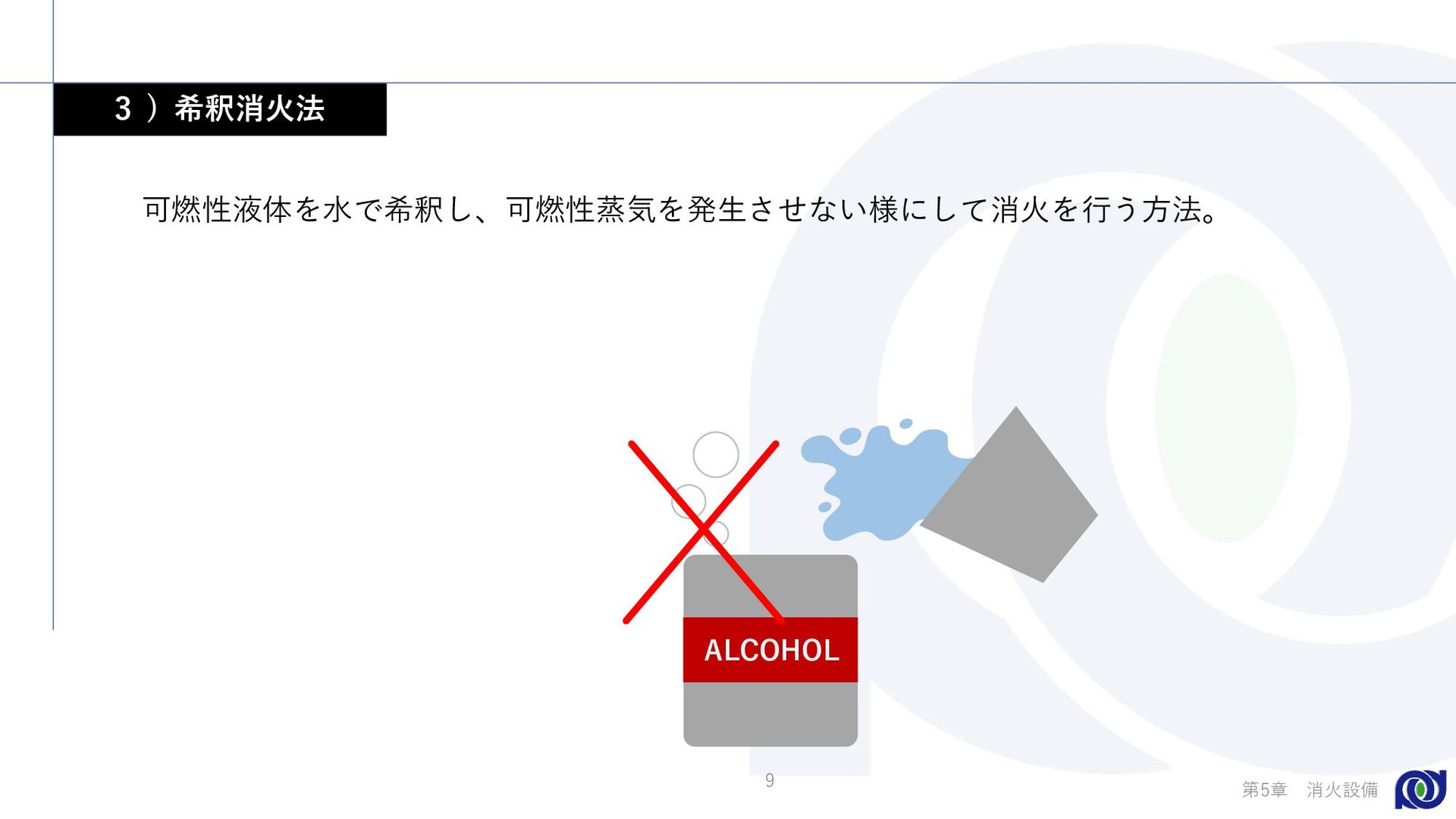

9. 3 ) 希釈消火法 9 第5章 消火設備 可燃性液体を水で希釈し、可燃性蒸気を発生させない様にして消火を行う方法。 ALCOHOL

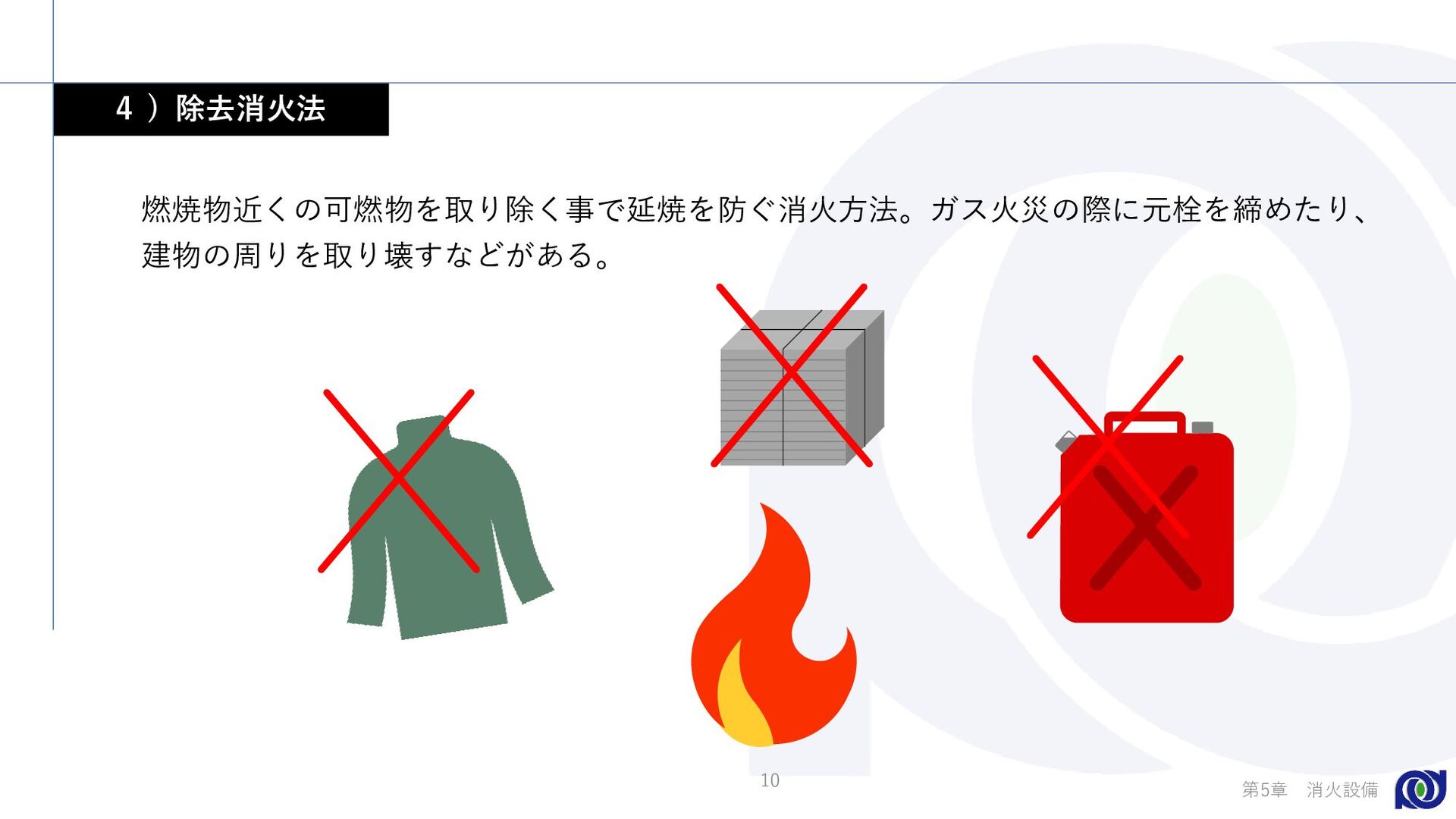

10. 4 ) 除去消火法 10 第5章 消火設備 燃焼物近くの可燃物を取り除く事で延焼を防ぐ消火方法。ガス火災の際に元栓を締めたり、 建物の周りを取り壊すなどがある。

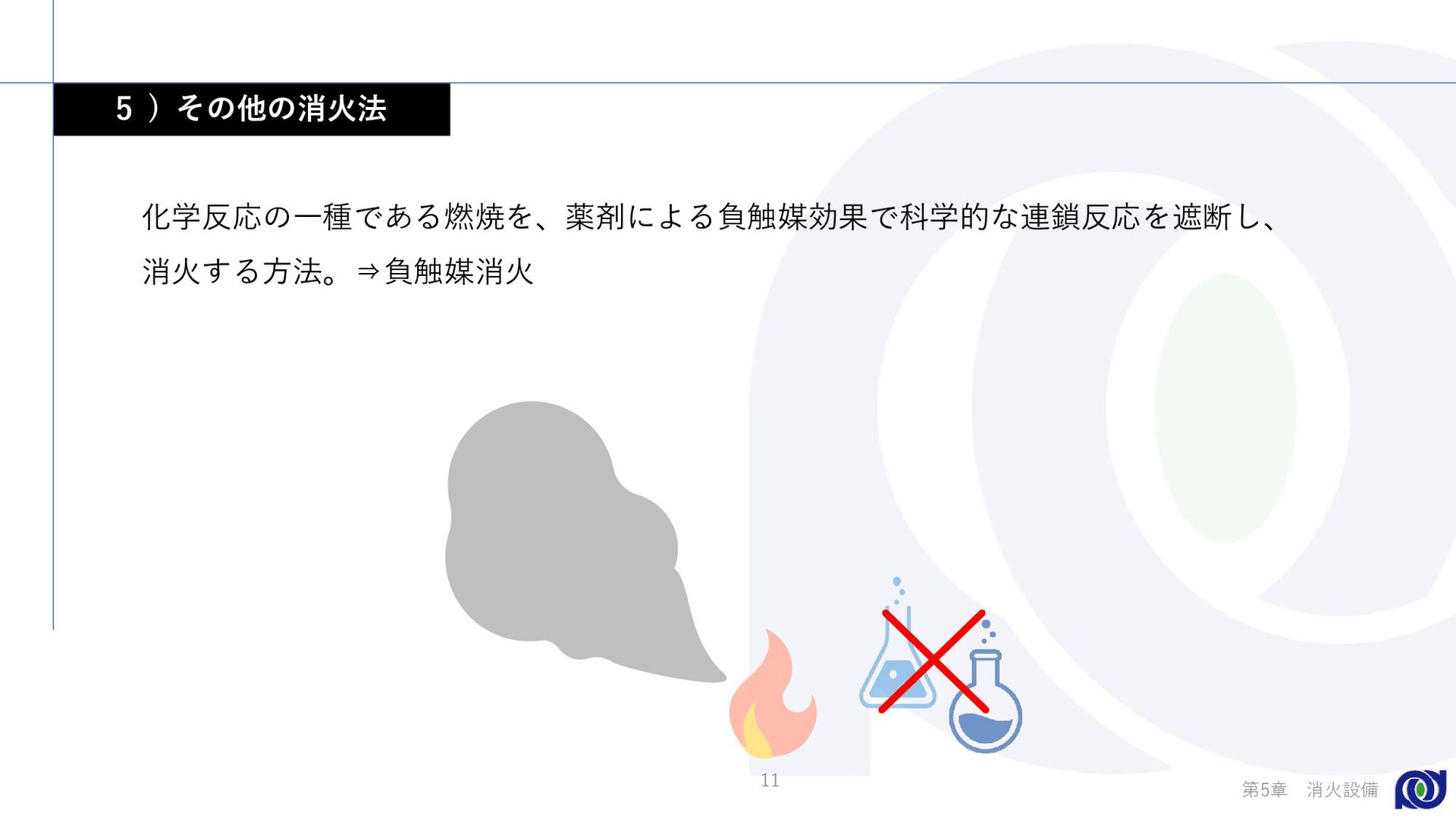

11. 5 ) その他の消火法 11 第5章 消火設備 化学反応の一種である燃焼を、薬剤による負触媒効果で科学的な連鎖反応を遮断し、 消火する方法。⇒負触媒消火

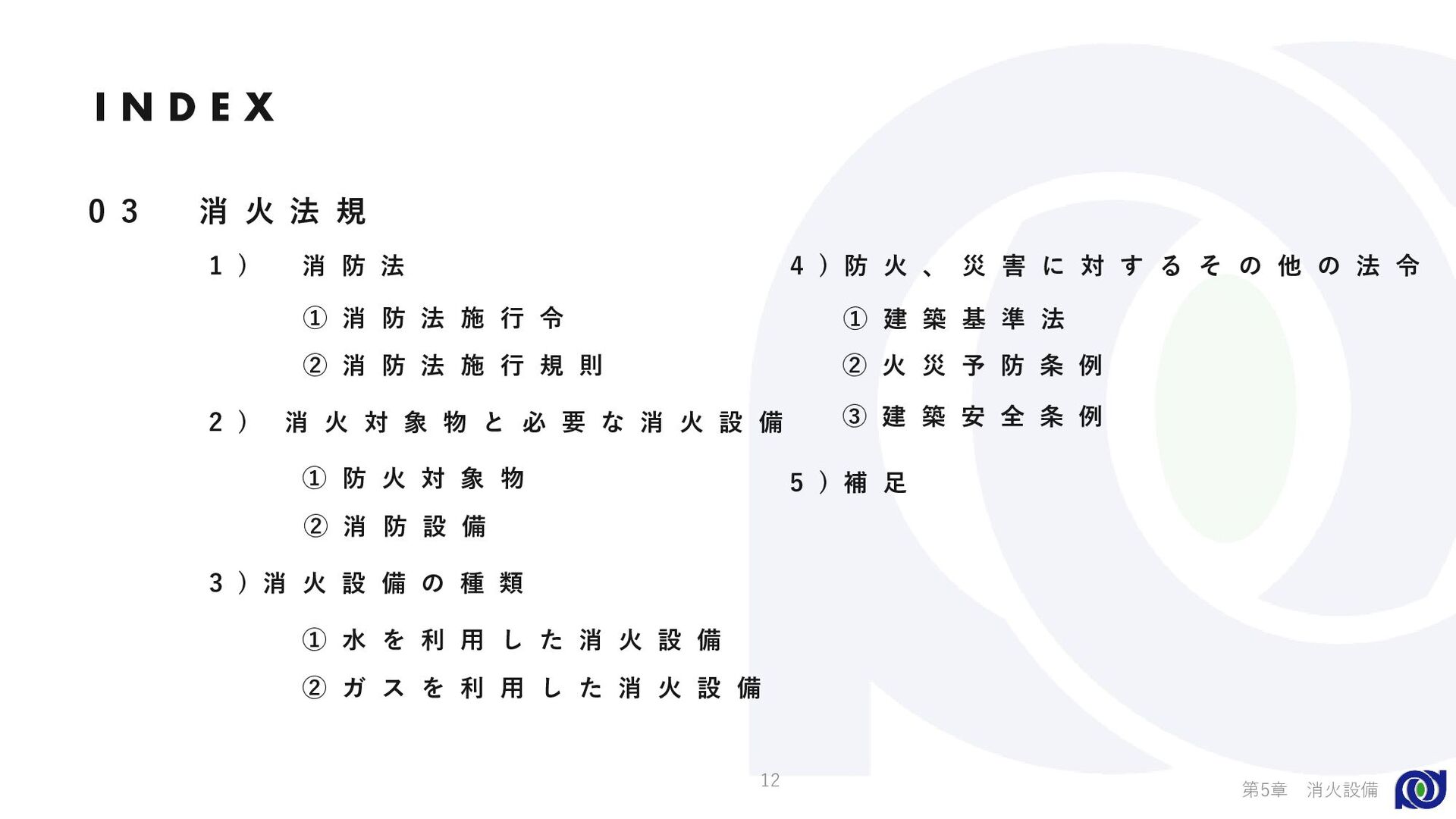

12. I N D E X 4 ) 防 火 、 災 害 に 対 す る そ の 他 の 法 令 ① 建 築 基 準 法 ② 火 災 予 防 条 例 ③ 建 築 安 全 条 例 0 3 消 火 法 規 1 ) 消 防 法 ① 消 防 法 施 行 令 ② 消 防 法 施 行 規 則 2 ) 消 火 対 象 物 と 必 要 な 消 火 設 備 ① 防 火 対 象 物 ② 消 防 設 備 3 ) 消 火 設 備 の 種 類 ① 水 を 利 用 し た 消 火 設 備 ② ガ ス を 利 用 し た 消 火 設 備 12 第5章 消火設備 5 ) 補 足

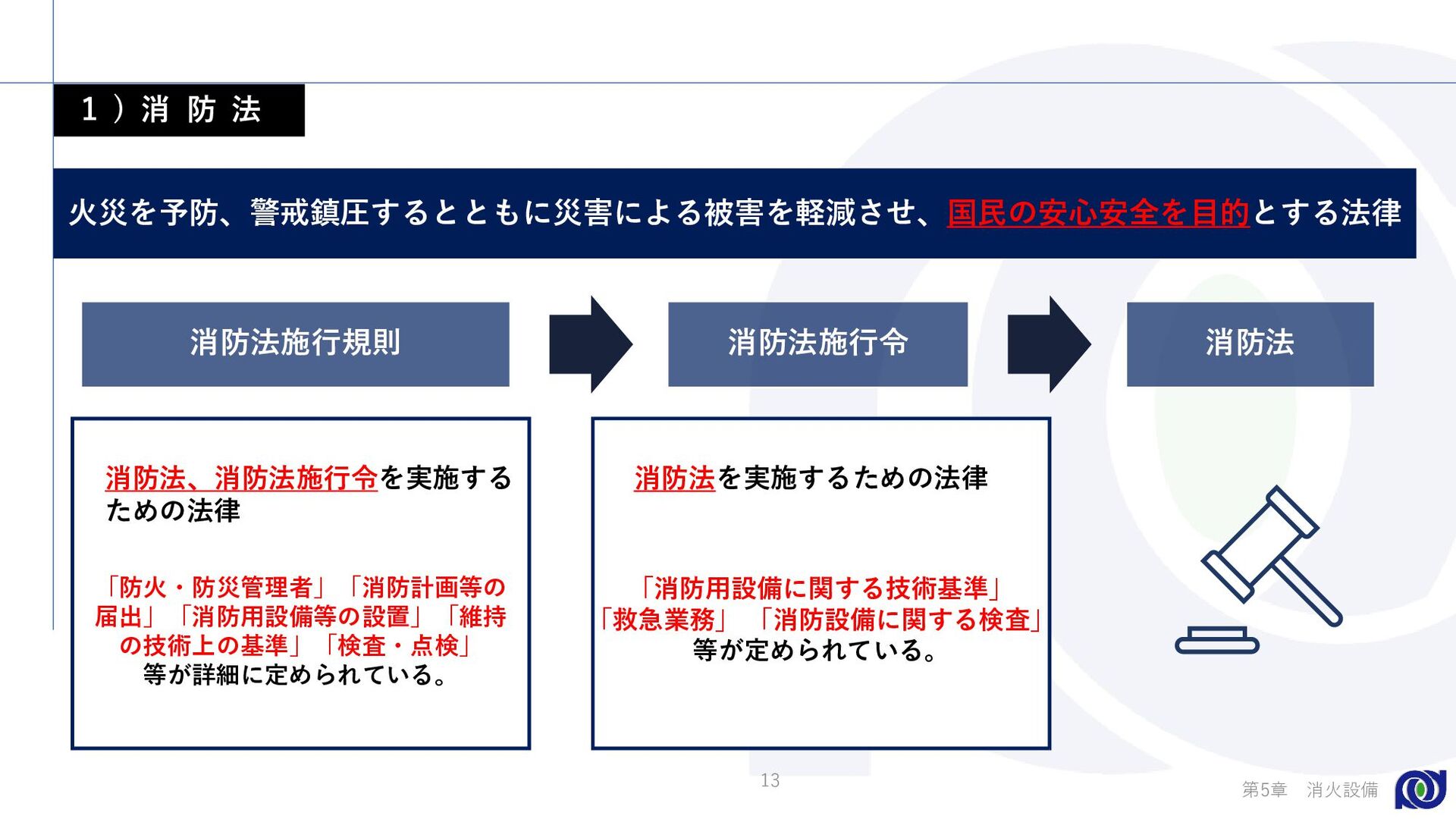

13. 1 ) 消 防 法 消防法を実施するための法律 消防法施行規則 消防法施行令 消防法 火災を予防、警戒鎮圧するとともに災害による被害を軽減させ、国民の安心安全を目的とする法律 消防法、消防法施行令を実施する ための法律 「消防用設備に関する技術基準」 「救急業務」 「消防設備に関する検査」 等が定められている。 「防火・防災管理者」「消防計画等の 届出」「消防用設備等の設置」「維持 の技術上の基準」「検査・点検」 等が詳細に定められている。 13 第5章 消火設備

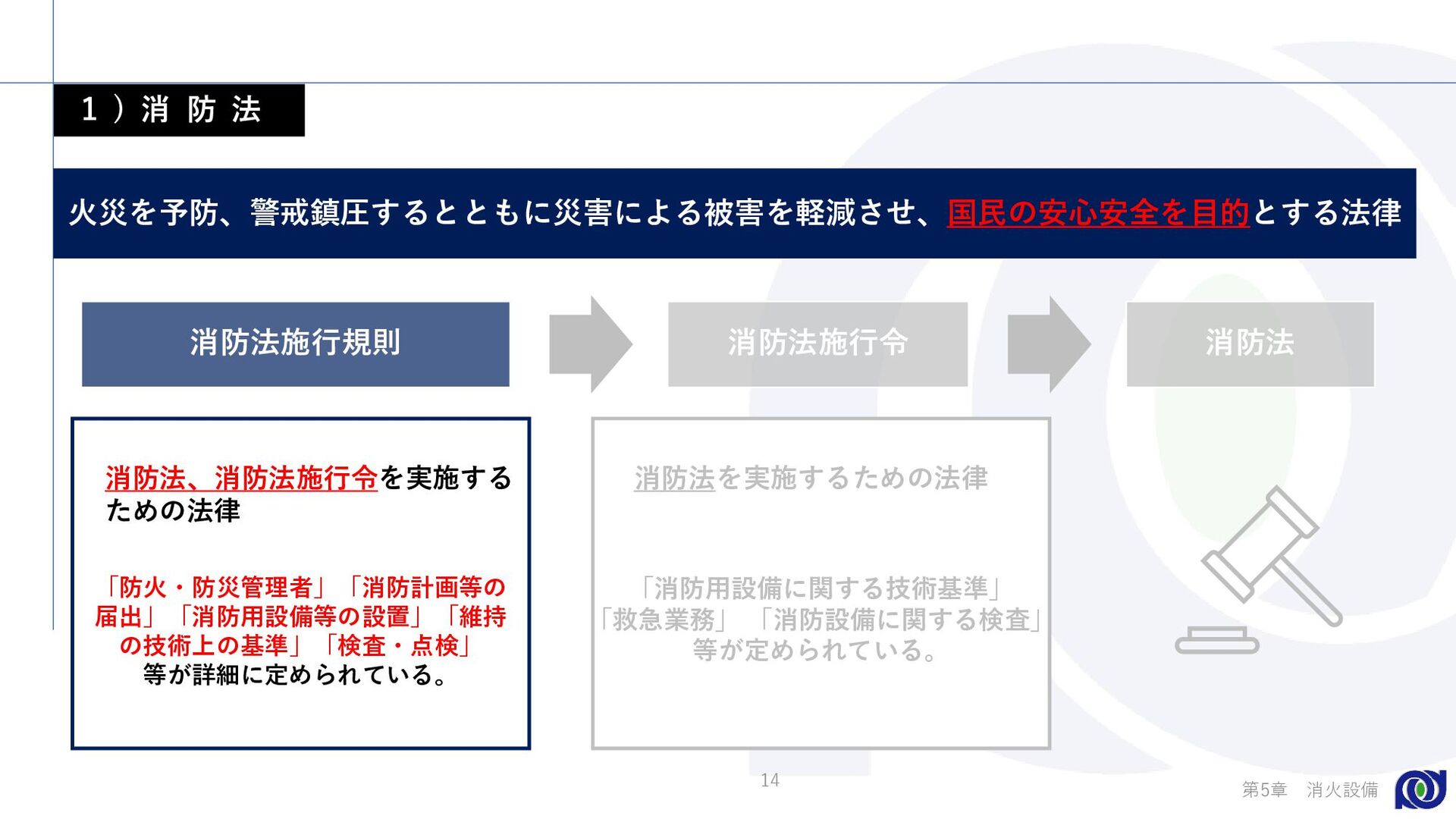

14. 1 ) 消 防 法 消防法を実施するための法律 消防法施行規則 消防法施行令 消防法 火災を予防、警戒鎮圧するとともに災害による被害を軽減させ、国民の安心安全を目的とする法律 消防法、消防法施行令を実施する ための法律 「消防用設備に関する技術基準」 「救急業務」 「消防設備に関する検査」 等が定められている。 「防火・防災管理者」「消防計画等の 届出」「消防用設備等の設置」「維持 の技術上の基準」「検査・点検」 等が詳細に定められている。 14 第5章 消火設備

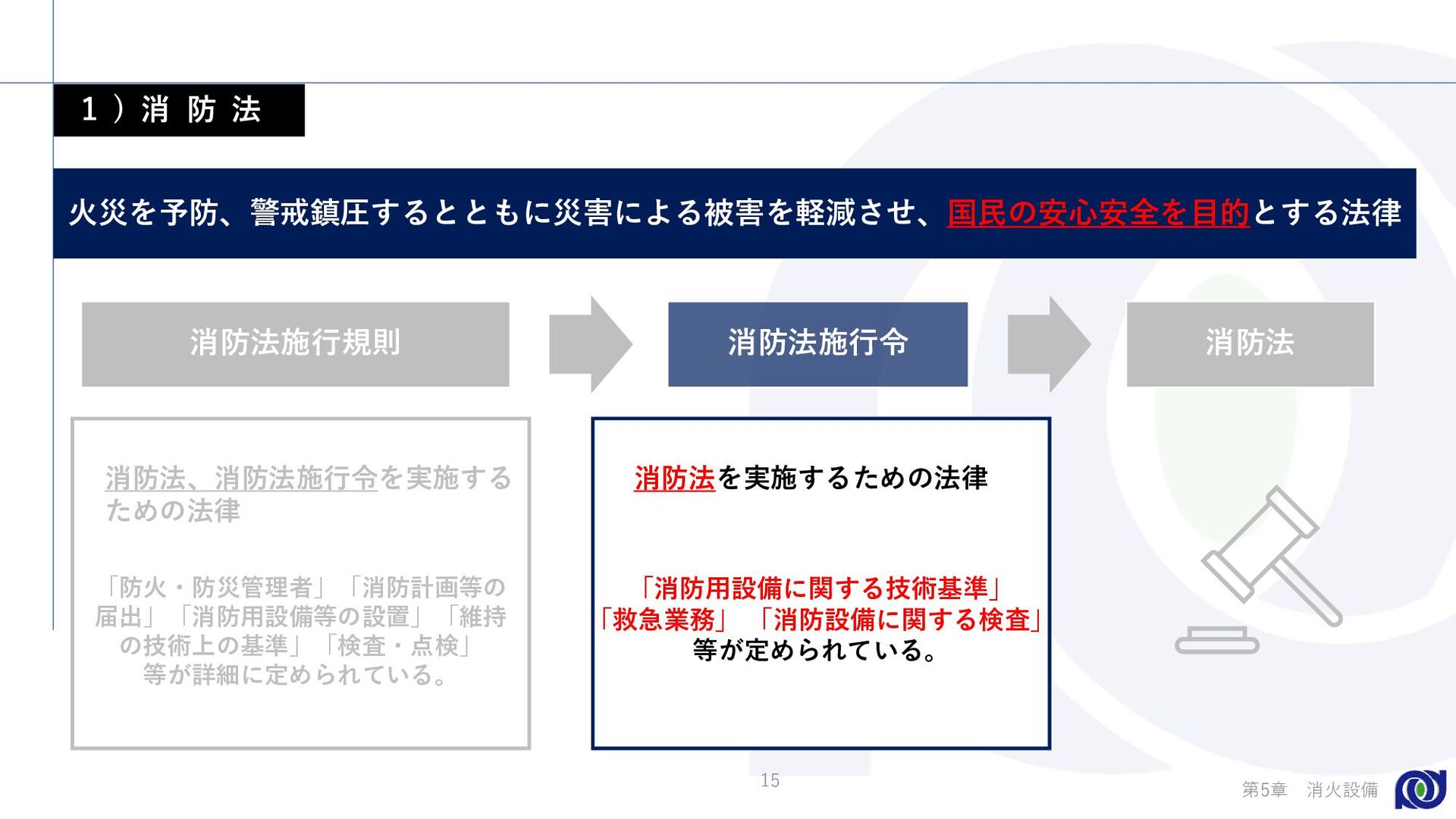

15. 1 ) 消 防 法 消防法を実施するための法律 消防法施行規則 消防法施行令 消防法 火災を予防、警戒鎮圧するとともに災害による被害を軽減させ、国民の安心安全を目的とする法律 消防法、消防法施行令を実施する ための法律 「消防用設備に関する技術基準」 「救急業務」 「消防設備に関する検査」 等が定められている。 「防火・防災管理者」「消防計画等の 届出」「消防用設備等の設置」「維持 の技術上の基準」「検査・点検」 等が詳細に定められている。 15 第5章 消火設備

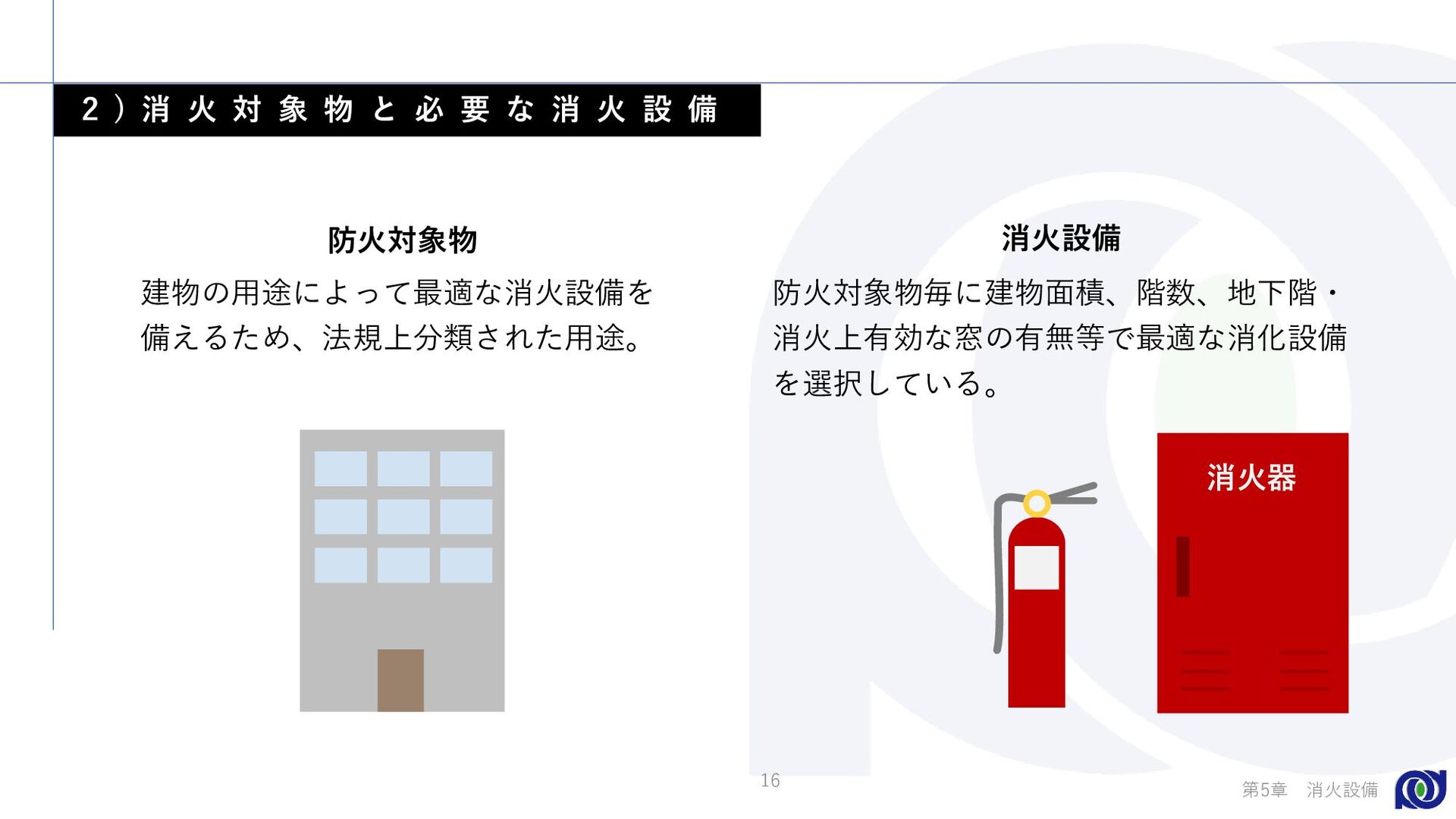

16. 2 ) 消 火 対 象 物 と 必 要 な 消 火 設 備 16 第5章 消火設備 防火対象物 建物の用途によって最適な消火設備を 備えるため、法規上分類された用途。 消火設備 防火対象物毎に建物面積、階数、地下階・ 消火上有効な窓の有無等で最適な消化設備 を選択している。 消火器

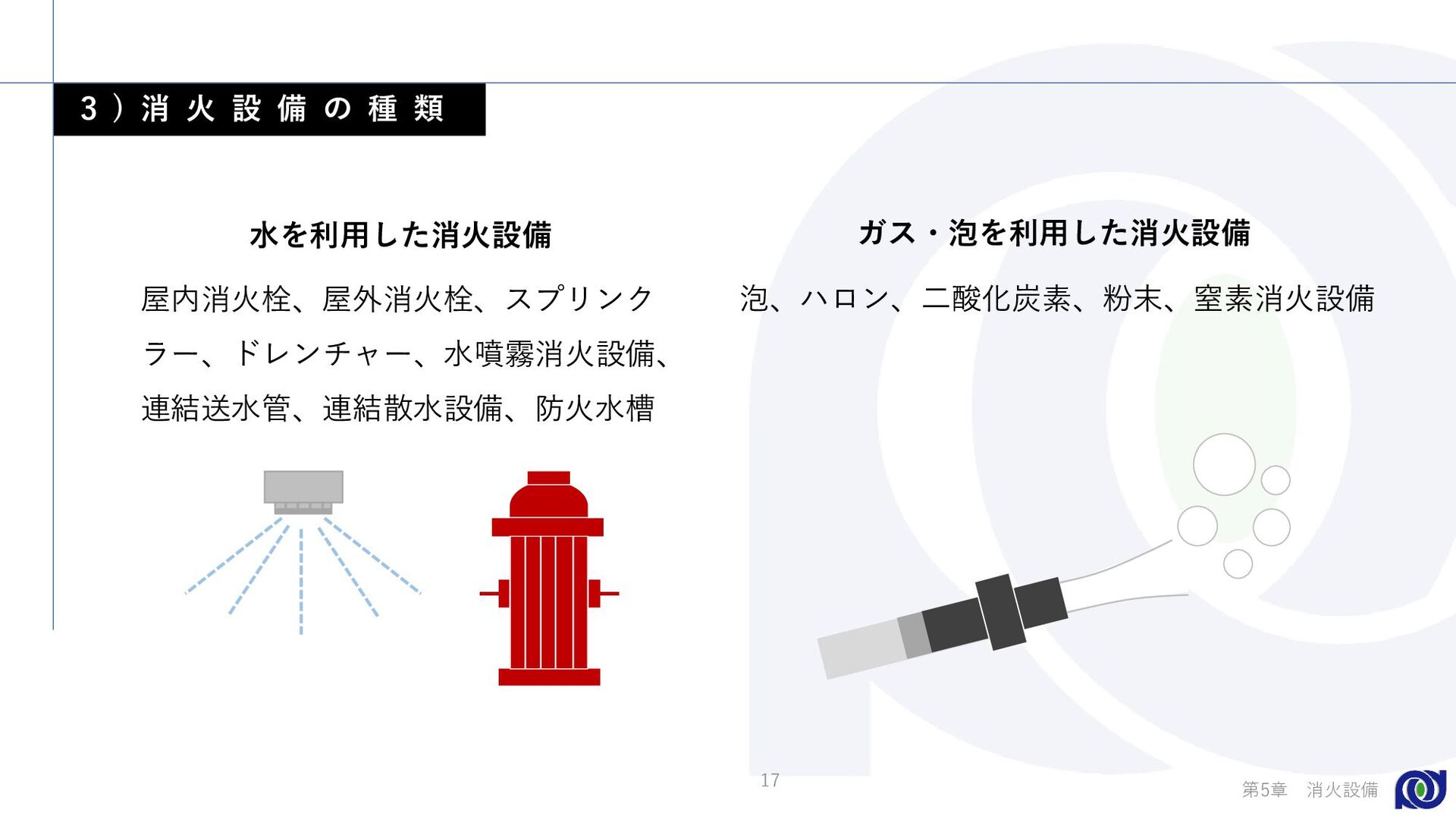

17. 3 ) 消 火 設 備 の 種 類 17 第5章 消火設備 水を利用した消火設備 屋内消火栓、屋外消火栓、スプリンク ラー、ドレンチャー、水噴霧消火設備、 連結送水管、連結散水設備、防火水槽 ガス・泡を利用した消火設備 泡、ハロン、二酸化炭素、粉末、窒素消火設備

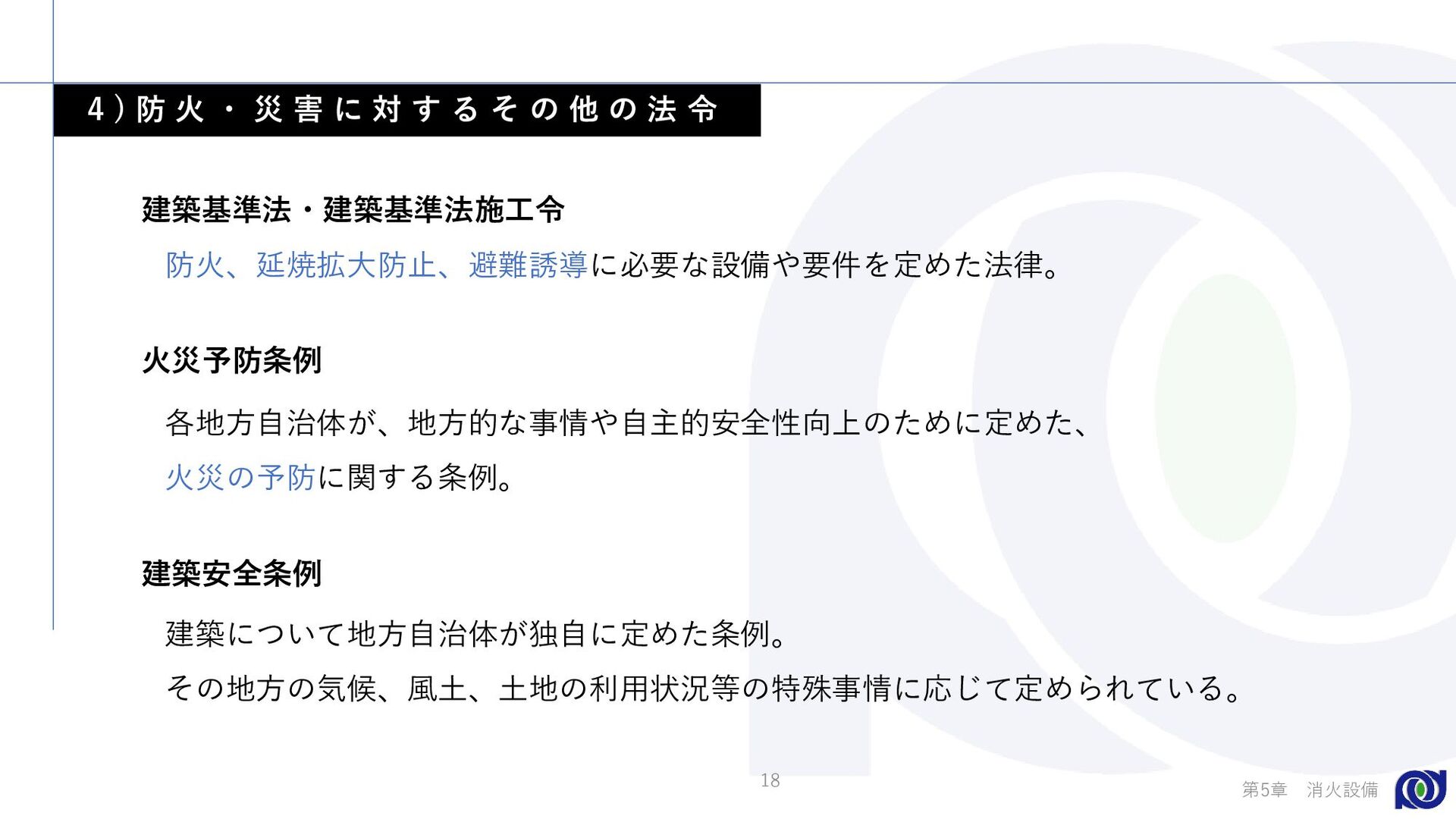

18. 4 ) 防 火 ・ 災 害 に 対 す る そ の 他 の 法 令 18 第5章 消火設備 建築基準法・建築基準法施工令 防火、延焼拡大防止、避難誘導に必要な設備や要件を定めた法律。 火災予防条例 各地方自治体が、地方的な事情や自主的安全性向上のために定めた、 火災の予防に関する条例。 建築安全条例 建築について地方自治体が独自に定めた条例。 その地方の気候、風土、土地の利用状況等の特殊事情に応じて定められている。

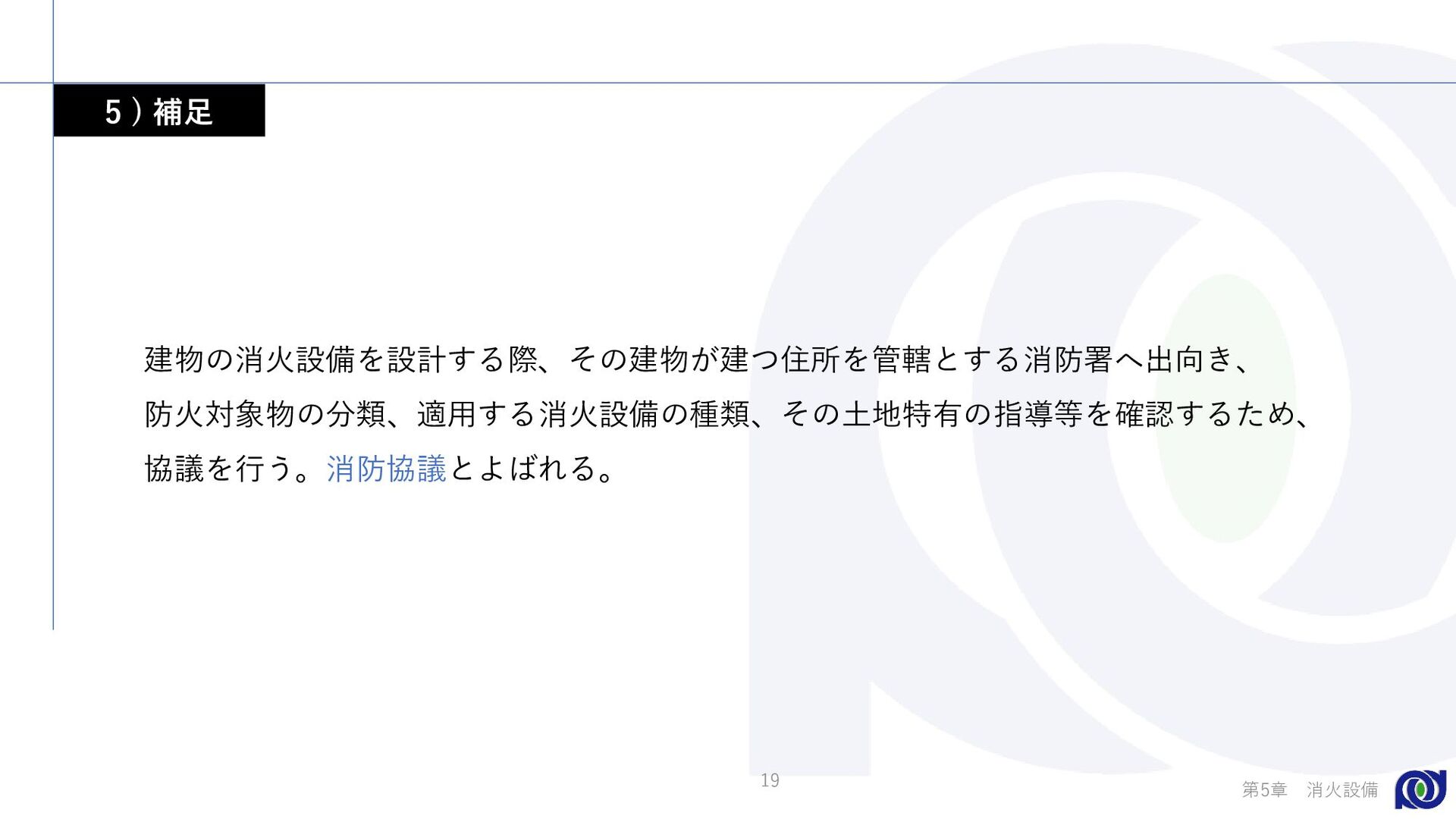

19. 5 ) 補足 19 第5章 消火設備 建物の消火設備を設計する際、その建物が建つ住所を管轄とする消防署へ出向き、 防火対象物の分類、適用する消火設備の種類、その土地特有の指導等を確認するため、 協議を行う。消防協議とよばれる。
20. ありがとうございました
