建築設備解説動画【電気設備編】 ⑤自家発電設備

建築電気設備の解説資料です。
自家発電設備の概要や分類について解説しています。

Transcript

1. 株 式 会 社 パ ラ ダ イ ム 電 気 設 備 第 5 章 自 家 発 電 設 備 の 概 要
2. 0 1 自 家 発 電 設 備 と は 0 2 自 家 発 電 設 備 の 分 類 I N D E X 2 0 3 自 家 発 電 設 備 の 設 置 場 所 第 章 自家発電設備の概要 5
3. I N D E X 3 0 1 自 家 発 電 設 備 と は 0 2 自 家 発 電 設 備 の 分 類 0 3 自 家 発 電 設 備 の 設 置 場 所 第 章 自家発電設備の概要 5

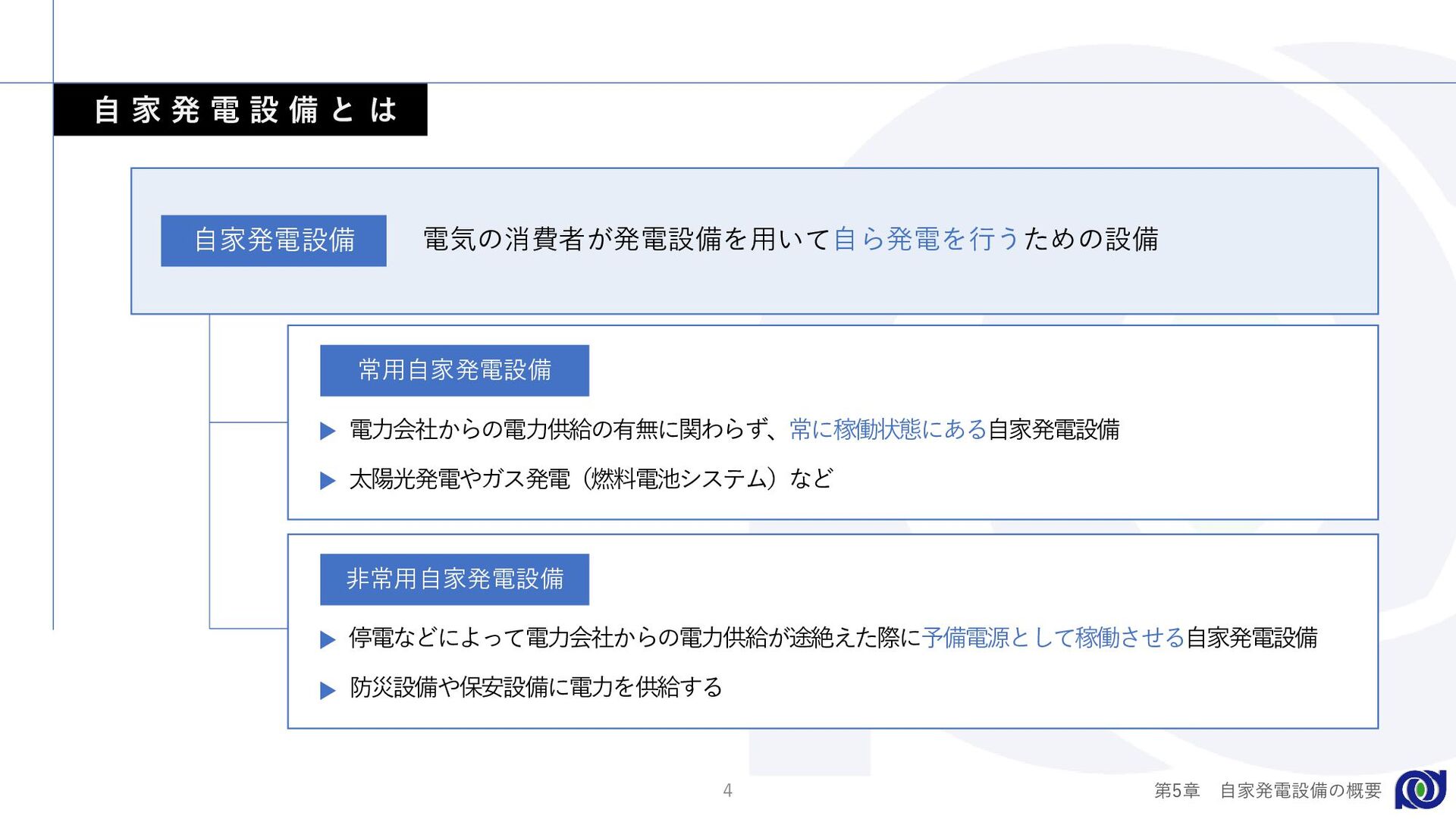

4. 自 家 発 電 設 備 と は 4 第 章 自家発電設備の概要 5 停電などによって電力会社からの電力供給が途絶えた際に予備電源として稼働させる自家発電設備 自家発電設備 電気の消費者が発電設備を用いて自ら発電を行うための設備 太陽光発電やガス発電（燃料電池システム）など 常用自家発電設備 電力会社からの電力供給の有無に関わらず、常に稼働状態にある自家発電設備 非常用自家発電設備 防災設備や保安設備に電力を供給する

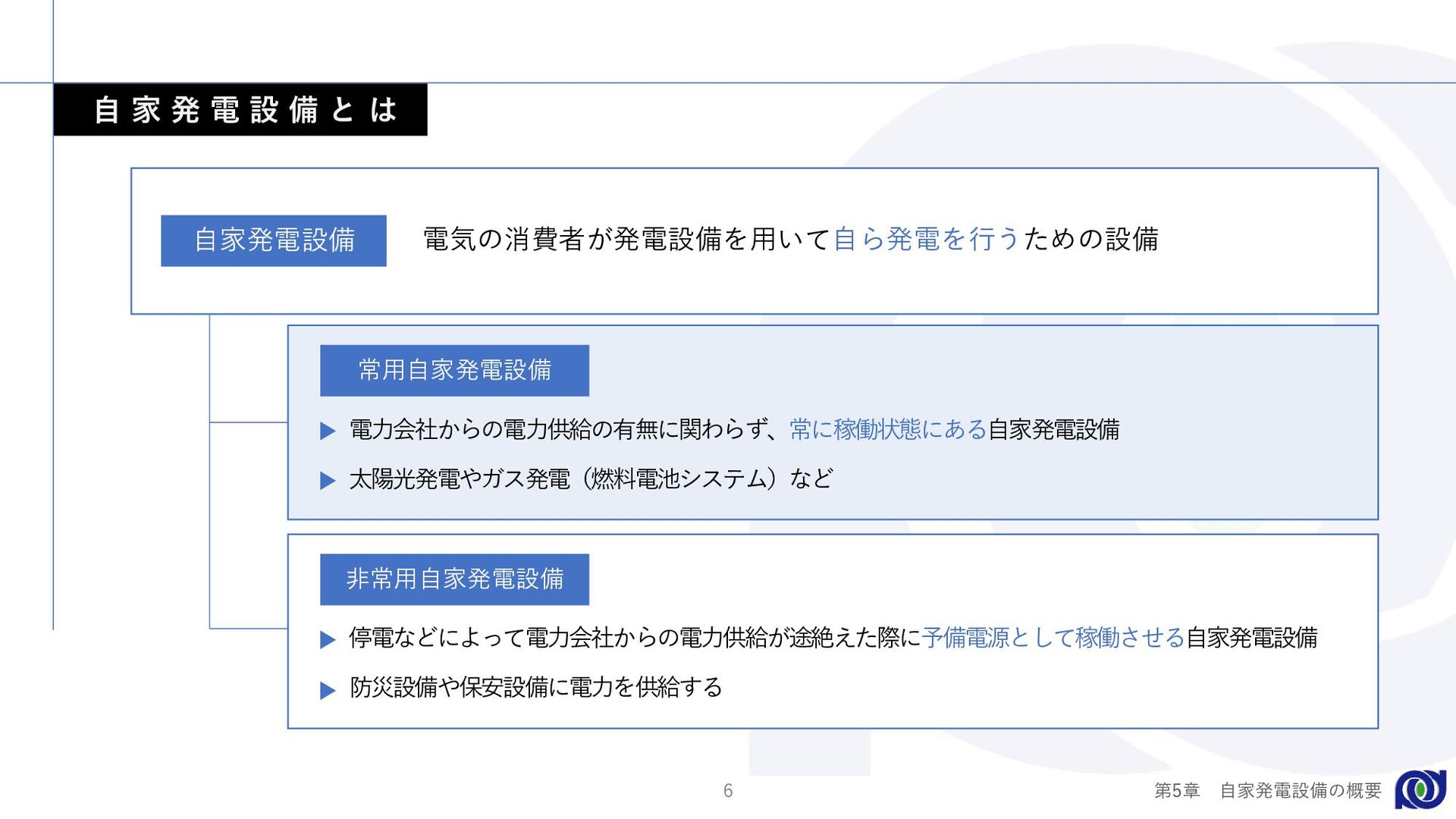

5. 自 家 発 電 設 備 と は 5 第 章 自家発電設備の概要 5 停電などによって電力会社からの電力供給が途絶えた際に予備電源として稼働させる自家発電設備 自家発電設備 電気の消費者が発電設備を用いて自ら発電を行うための設備 太陽光発電やガス発電（燃料電池システム）など 常用自家発電設備 電力会社からの電力供給の有無に関わらず、常に稼働状態にある自家発電設備 非常用自家発電設備 防災設備や保安設備に電力を供給する
6. 自 家 発 電 設 備 と は 6 第 章 自家発電設備の概要 5 停電などによって電力会社からの電力供給が途絶えた際に予備電源として稼働させる自家発電設備 自家発電設備 電気の消費者が発電設備を用いて自ら発電を行うための設備 太陽光発電やガス発電（燃料電池システム）など 常用自家発電設備 電力会社からの電力供給の有無に関わらず、常に稼働状態にある自家発電設備 非常用自家発電設備 防災設備や保安設備に電力を供給する

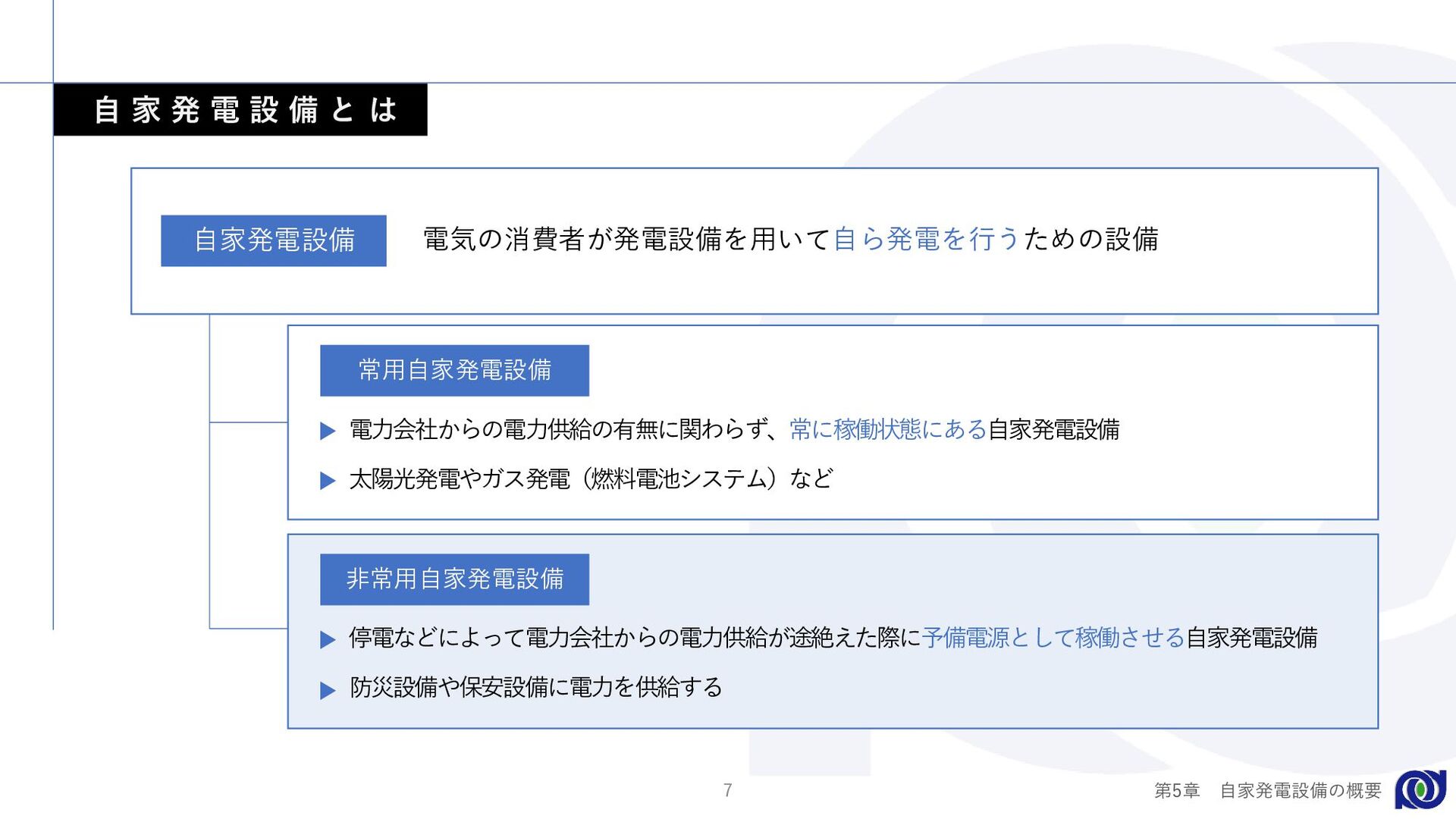

7. 自 家 発 電 設 備 と は 7 第 章 自家発電設備の概要 5 停電などによって電力会社からの電力供給が途絶えた際に予備電源として稼働させる自家発電設備 自家発電設備 電気の消費者が発電設備を用いて自ら発電を行うための設備 太陽光発電やガス発電（燃料電池システム）など 常用自家発電設備 電力会社からの電力供給の有無に関わらず、常に稼働状態にある自家発電設備 非常用自家発電設備 防災設備や保安設備に電力を供給する
8. I N D E X 8 0 1 自 家 発 電 設 備 と は 0 2 自 家 発 電 設 備 の 分 類 0 3 自 家 発 電 設 備 の 設 置 場 所 第 章 自家発電設備の概要 5

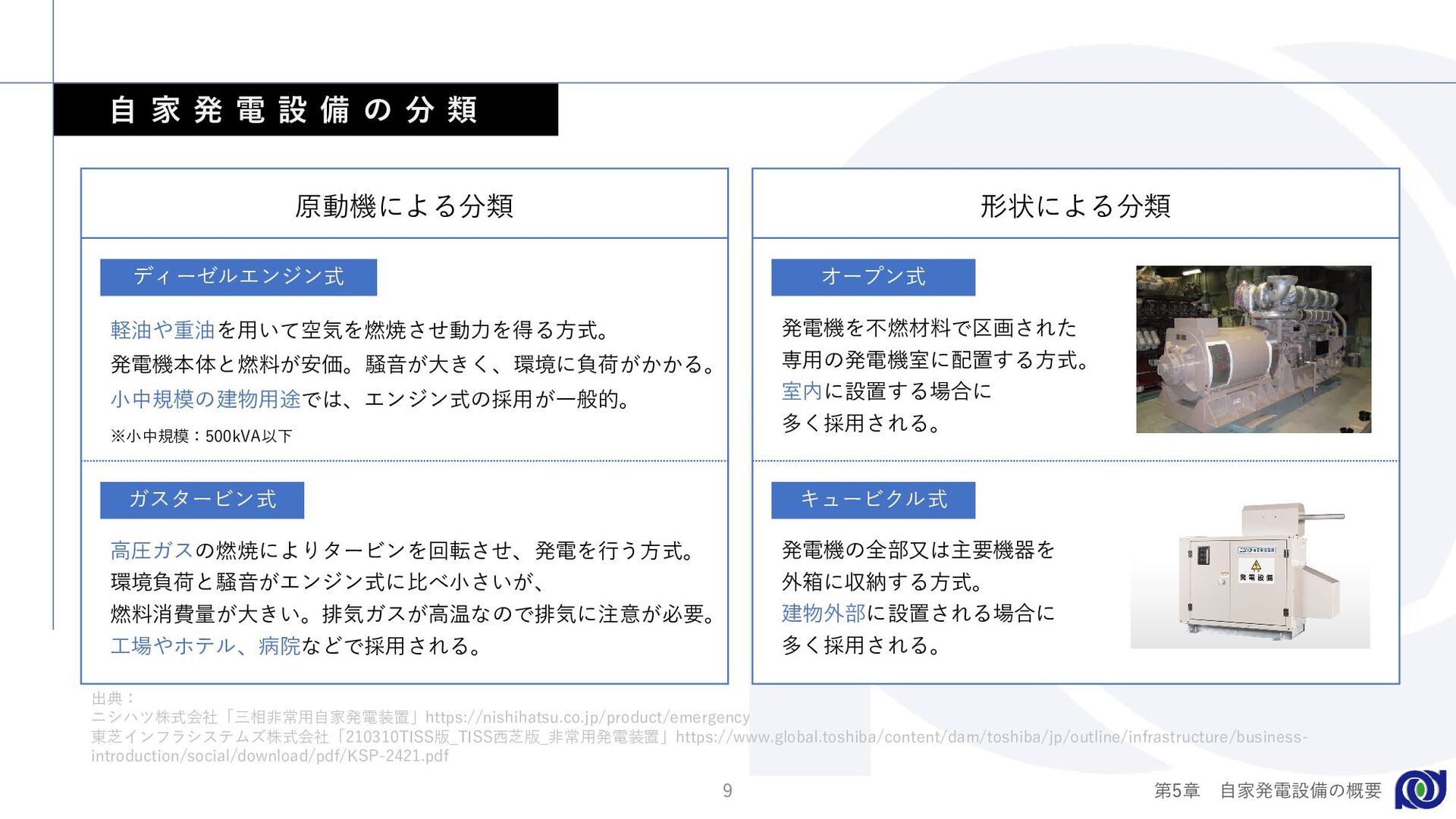

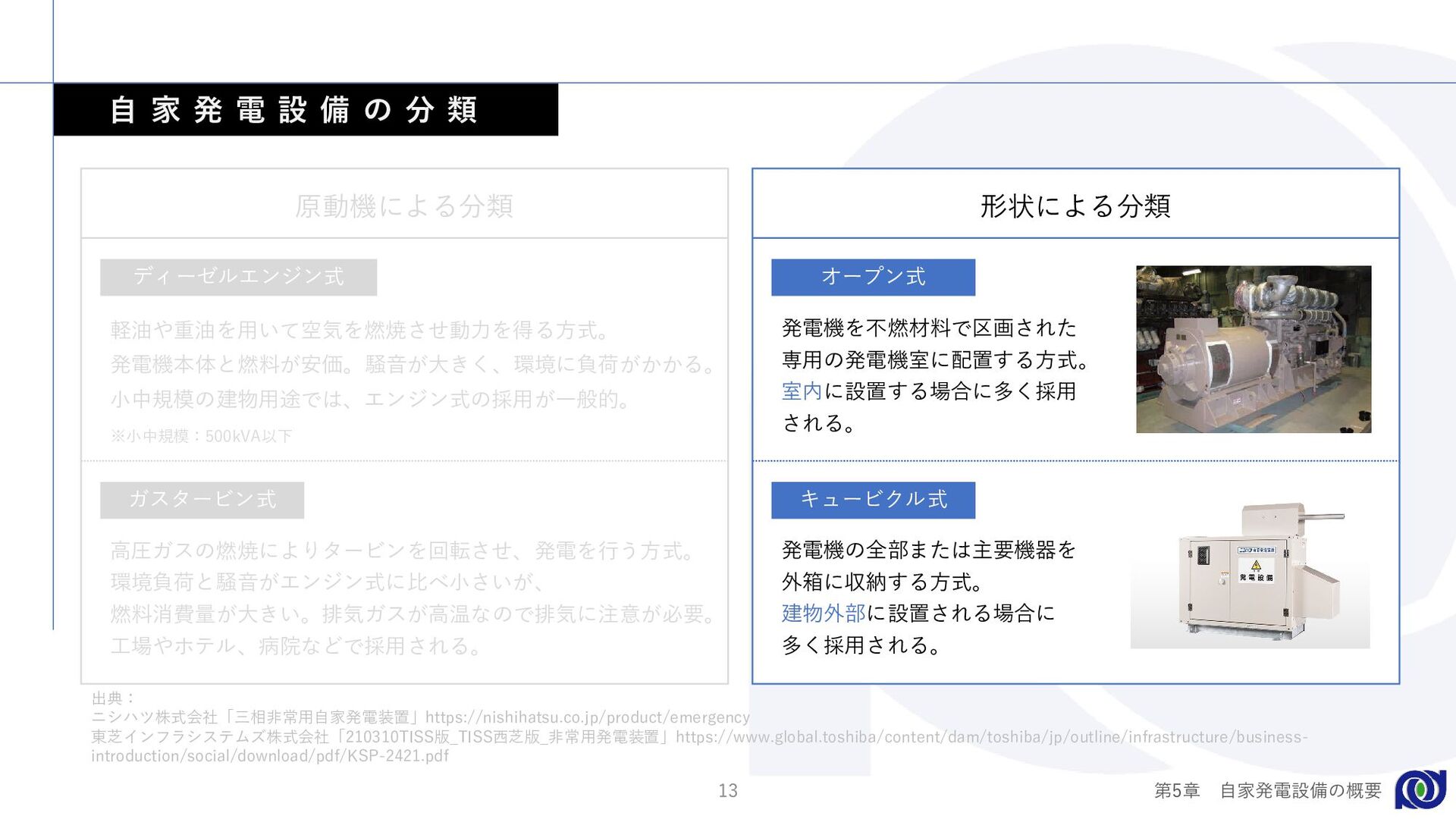

9. 9 自 家 発 電 設 備 の 分 類 第 章 自家発電設備の概要 5 ディーゼルエンジン式 軽油や重油を用いて空気を燃焼させ動力を得る方式。 発電機本体と燃料が安価。騒音が大きく、環境に負荷がかかる。 小中規模の建物用途では、エンジン式の採用が一般的。 原動機による分類 ガスタービン式 高圧ガスの燃焼によりタービンを回転させ、発電を行う方式。 環境負荷と騒音がエンジン式に比べ小さいが、 燃料消費量が大きい。排気ガスが高温なので排気に注意が必要。 工場やホテル、病院などで採用される。 オープン式 形状による分類 キュービクル式 出典： ニシハツ株式会社「三相非常用自家発電装置」https://nishihatsu.co.jp/product/emergency 東芝インフラシステムズ株式会社「210310TISS版_TISS西芝版_非常用発電装置」https://www.global.toshiba/content/dam/toshiba/jp/outline/infrastructure/business- introduction/social/download/pdf/KSP-2421.pdf ※小中規模：500kVA以下 発電機を不燃材料で区画された 専用の発電機室に配置する方式。 室内に設置する場合に 多く採用される。 発電機の全部又は主要機器を 外箱に収納する方式。 建物外部に設置される場合に 多く採用される。

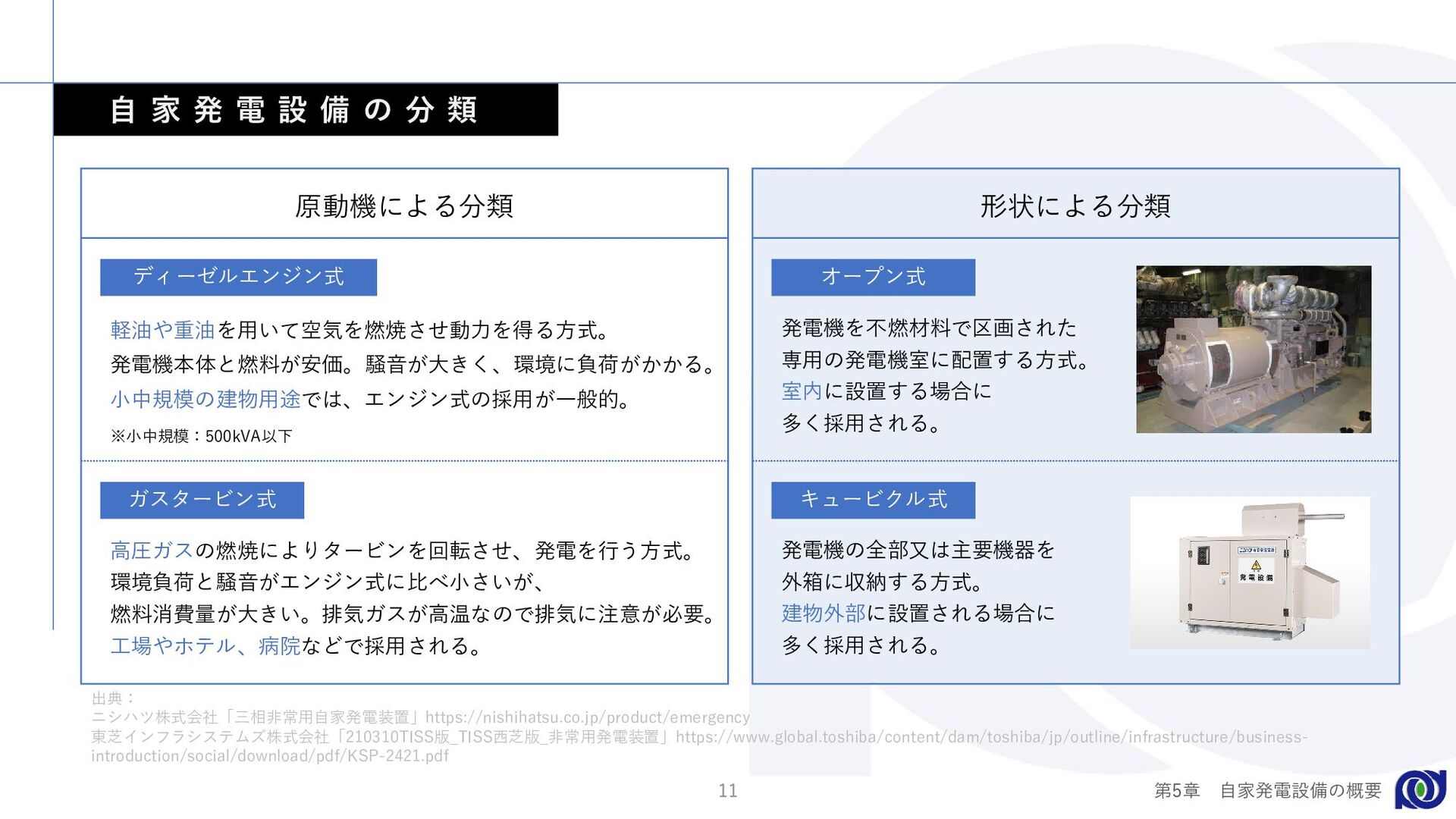

10. 10 自 家 発 電 設 備 の 分 類 第 章 自家発電設備の概要 5 ディーゼルエンジン式 軽油や重油を用いて空気を燃焼させ動力を得る方式。 発電機本体と燃料が安価。騒音が大きく、環境に負荷がかかる。 小中規模の建物用途では、エンジン式の採用が一般的。 原動機による分類 ガスタービン式 高圧ガスの燃焼によりタービンを回転させ、発電を行う方式。 環境負荷と騒音がエンジン式に比べ小さいが、 燃料消費量が大きい。排気ガスが高温なので排気に注意が必要。 工場やホテル、病院などで採用される。 オープン式 形状による分類 キュービクル式 出典： ニシハツ株式会社「三相非常用自家発電装置」https://nishihatsu.co.jp/product/emergency 東芝インフラシステムズ株式会社「210310TISS版_TISS西芝版_非常用発電装置」https://www.global.toshiba/content/dam/toshiba/jp/outline/infrastructure/business- introduction/social/download/pdf/KSP-2421.pdf ※小中規模：500kVA以下 発電機を不燃材料で区画された 専用の発電機室に配置する方式。 室内に設置する場合に 多く採用される。 発電機の全部又は主要機器を 外箱に収納する方式。 建物外部に設置される場合に 多く採用される。

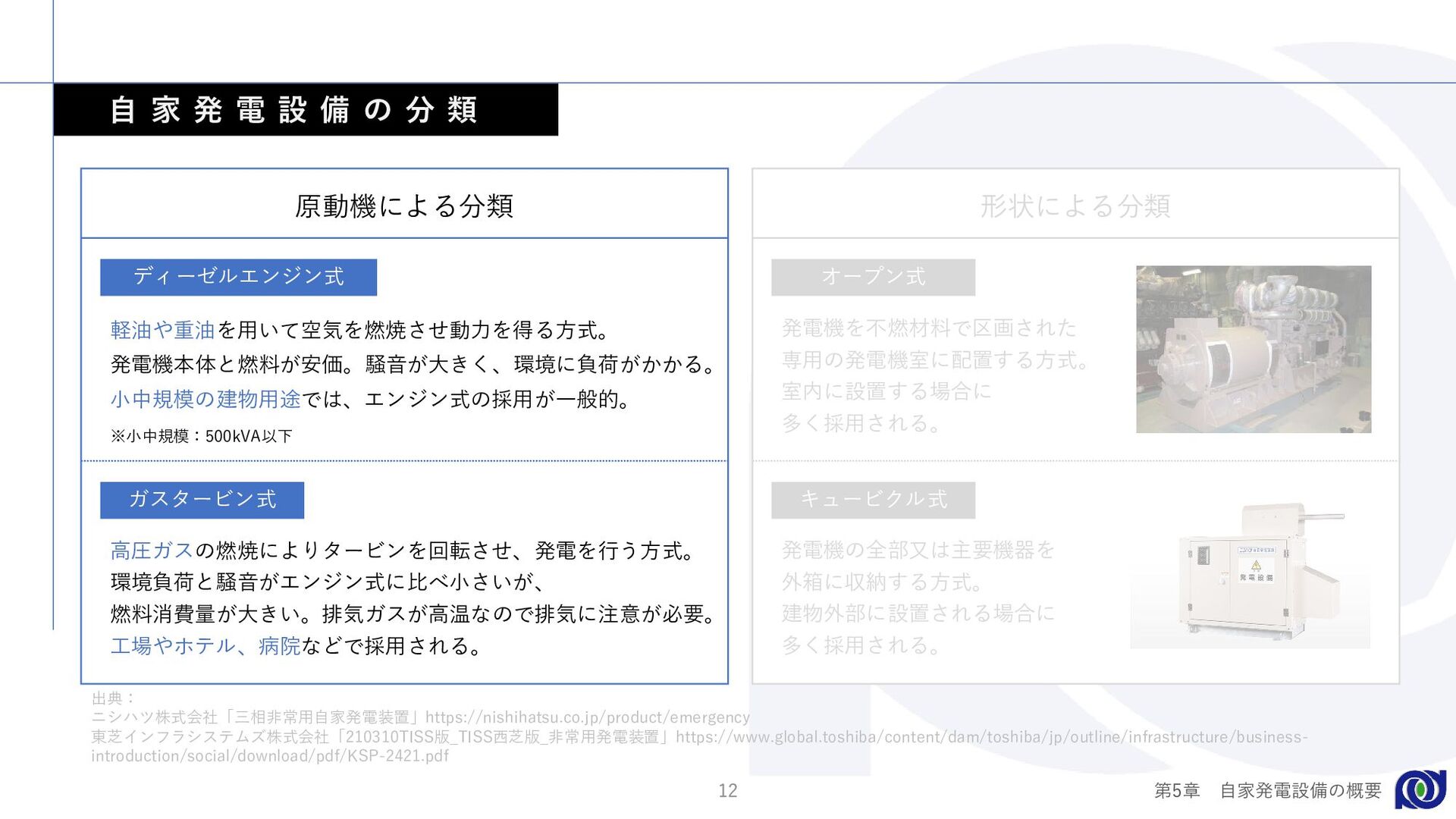

11. 11 自 家 発 電 設 備 の 分 類 第 章 自家発電設備の概要 5 ディーゼルエンジン式 軽油や重油を用いて空気を燃焼させ動力を得る方式。 発電機本体と燃料が安価。騒音が大きく、環境に負荷がかかる。 小中規模の建物用途では、エンジン式の採用が一般的。 原動機による分類 ガスタービン式 高圧ガスの燃焼によりタービンを回転させ、発電を行う方式。 環境負荷と騒音がエンジン式に比べ小さいが、 燃料消費量が大きい。排気ガスが高温なので排気に注意が必要。 工場やホテル、病院などで採用される。 オープン式 形状による分類 キュービクル式 出典： ニシハツ株式会社「三相非常用自家発電装置」https://nishihatsu.co.jp/product/emergency 東芝インフラシステムズ株式会社「210310TISS版_TISS西芝版_非常用発電装置」https://www.global.toshiba/content/dam/toshiba/jp/outline/infrastructure/business- introduction/social/download/pdf/KSP-2421.pdf ※小中規模：500kVA以下 発電機を不燃材料で区画された 専用の発電機室に配置する方式。 室内に設置する場合に 多く採用される。 発電機の全部又は主要機器を 外箱に収納する方式。 建物外部に設置される場合に 多く採用される。
12. 12 第 章 自家発電設備の概要 5 ディーゼルエンジン式 軽油や重油を用いて空気を燃焼させ動力を得る方式。 発電機本体と燃料が安価。騒音が大きく、環境に負荷がかかる。 小中規模の建物用途では、エンジン式の採用が一般的。 原動機による分類 ガスタービン式 高圧ガスの燃焼によりタービンを回転させ、発電を行う方式。 環境負荷と騒音がエンジン式に比べ小さいが、 燃料消費量が大きい。排気ガスが高温なので排気に注意が必要。 工場やホテル、病院などで採用される。 オープン式 形状による分類 キュービクル式 出典： ニシハツ株式会社「三相非常用自家発電装置」https://nishihatsu.co.jp/product/emergency 東芝インフラシステムズ株式会社「210310TISS版_TISS西芝版_非常用発電装置」https://www.global.toshiba/content/dam/toshiba/jp/outline/infrastructure/business- introduction/social/download/pdf/KSP-2421.pdf ※小中規模：500kVA以下 発電機を不燃材料で区画された 専用の発電機室に配置する方式。 室内に設置する場合に 多く採用される。 発電機の全部又は主要機器を 外箱に収納する方式。 建物外部に設置される場合に 多く採用される。 自 家 発 電 設 備 の 分 類
13. 13 第 章 自家発電設備の概要 5 ディーゼルエンジン式 軽油や重油を用いて空気を燃焼させ動力を得る方式。 発電機本体と燃料が安価。騒音が大きく、環境に負荷がかかる。 小中規模の建物用途では、エンジン式の採用が一般的。 原動機による分類 ガスタービン式 高圧ガスの燃焼によりタービンを回転させ、発電を行う方式。 環境負荷と騒音がエンジン式に比べ小さいが、 燃料消費量が大きい。排気ガスが高温なので排気に注意が必要。 工場やホテル、病院などで採用される。 オープン式 発電機を不燃材料で区画された 専用の発電機室に配置する方式。 室内に設置する場合に多く採用 される。 形状による分類 キュービクル式 発電機の全部または主要機器を 外箱に収納する方式。 建物外部に設置される場合に 多く採用される。 出典： ニシハツ株式会社「三相非常用自家発電装置」https://nishihatsu.co.jp/product/emergency 東芝インフラシステムズ株式会社「210310TISS版_TISS西芝版_非常用発電装置」https://www.global.toshiba/content/dam/toshiba/jp/outline/infrastructure/business- introduction/social/download/pdf/KSP-2421.pdf ※小中規模：500kVA以下 自 家 発 電 設 備 の 分 類
14. I N D E X 14 0 1 自 家 発 電 設 備 と は 0 2 自 家 発 電 設 備 の 分 類 0 3 自 家 発 電 設 備 の 設 置 場 所 第 章 自家発電設備の概要 5

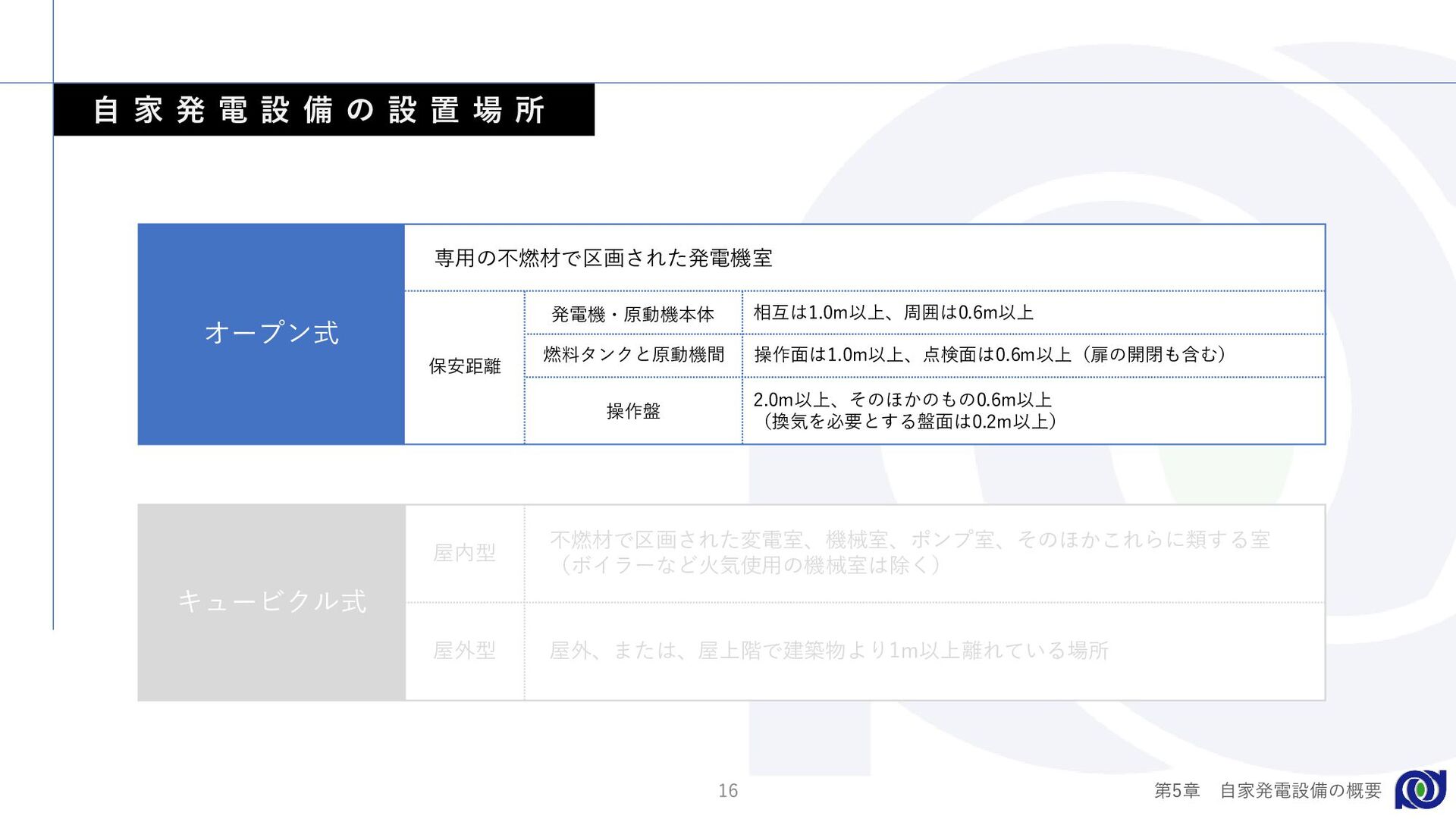

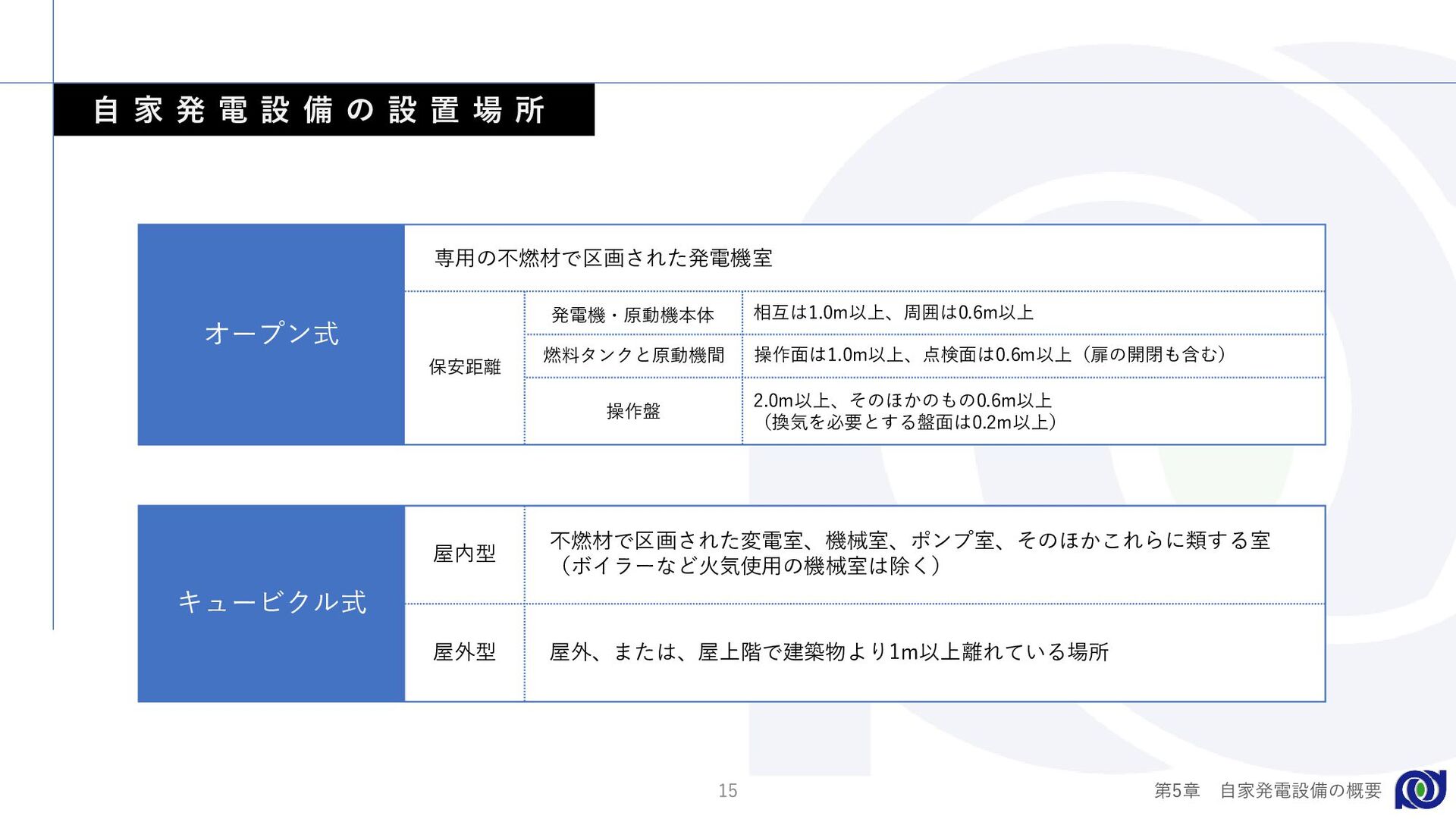

15. 15 自 家 発 電 設 備 の 設 置 場 所 第 章 自家発電設備の概要 5 オープン式 専用の不燃材で区画された発電機室 キュービクル式 不燃材で区画された変電室、機械室、ポンプ室、そのほかこれらに類する室 （ボイラーなど火気使用の機械室は除く） 屋外型 屋内型 屋外、または、屋上階で建築物より1m以上離れている場所 相互は1.0m以上、周囲は0.6m以上 2.0m以上、そのほかのもの0.6m以上 （換気を必要とする盤面は0.2m以上） 保安距離 発電機・原動機本体 燃料タンクと原動機間 操作盤 操作面は1.0m以上、点検面は0.6m以上（扉の開閉も含む）
16. 16 第 章 自家発電設備の概要 5 オープン式 専用の不燃材で区画された発電機室 キュービクル式 不燃材で区画された変電室、機械室、ポンプ室、そのほかこれらに類する室 （ボイラーなど火気使用の機械室は除く） 屋外型 屋内型 屋外、または、屋上階で建築物より1m以上離れている場所 相互は1.0m以上、周囲は0.6m以上 2.0m以上、そのほかのもの0.6m以上 （換気を必要とする盤面は0.2m以上） 保安距離 発電機・原動機本体 燃料タンクと原動機間 操作盤 操作面は1.0m以上、点検面は0.6m以上（扉の開閉も含む） 自 家 発 電 設 備 の 設 置 場 所

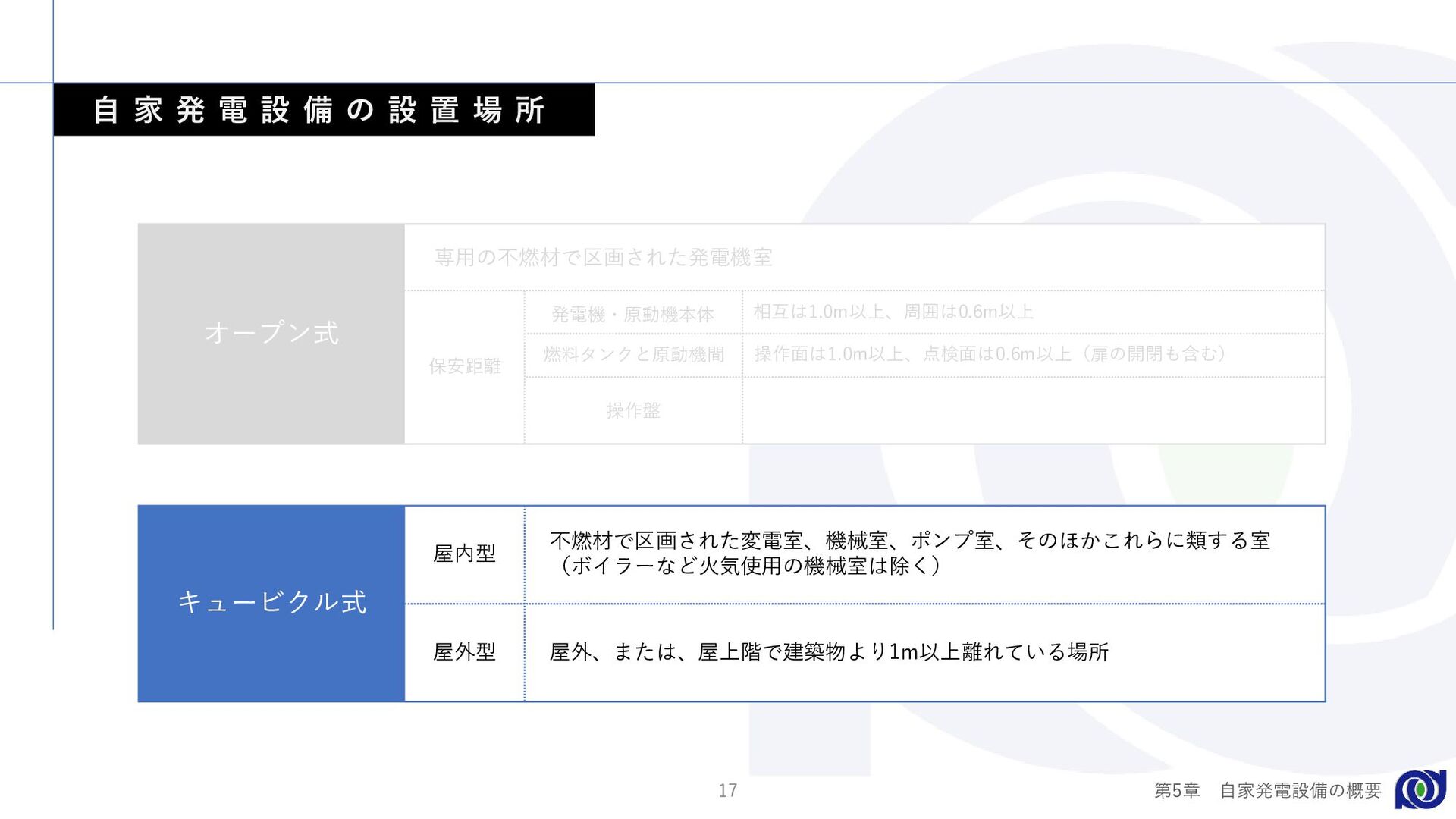

17. 17 自 家 発 電 設 備 の 設 置 場 所 第 章 自家発電設備の概要 5 キュービクル式 不燃材で区画された変電室、機械室、ポンプ室、そのほかこれらに類する室 （ボイラーなど火気使用の機械室は除く） 屋外型 屋内型 屋外、または、屋上階で建築物より1m以上離れている場所 オープン式 専用の不燃材で区画された発電機室 相互は1.0m以上、周囲は0.6m以上 保安距離 発電機・原動機本体 燃料タンクと原動機間 操作盤 操作面は1.0m以上、点検面は0.6m以上（扉の開閉も含む）
