建築設備解説資料【機械設備編】 ③排水設備

建築機械設備の解説資料です。
こちらの資料では排水の流れや排水の仕組みといった「排水設備」について解説しています。

Transcript

1. 株 式 会 社 パ ラ ダ イ ム 機 械 設 備 第 3 章 排 水 設 備
2. 0 1 排 水 ・ 通 気 設 備 と は 0 2 排 水 の 種 類 I N D E X 0 3 排 水 ・ 通 気 設 備 の 構 造 2 ) 雑 排 水 3 ) 雨 水 排 水 1 ) 汚 水 4 ) 特 殊 排 水 2 ) 排 水 ト ラ ッ プ 3 ) 排 水 管 1 ) 排 水 の 流 れ 4 ) 通 気 管 0 4 用 語 解 説 2 ) 誘 導 サ イ ホ ン 作 用 3 ) 単 管 排 水 方 式 （ 集 合 管 方 式 ） 1 ) 自 己 サ イ ホ ン 作 用 第 章 排水設備 3 2
3. 0 1 排 水 ・ 通 気 設 備 と は 0 2 排 水 の 種 類 I N D E X 0 3 排 水 ・ 通 気 設 備 の 構 造 2 ) 雑 排 水 3 ) 雨 水 排 水 1 ) 汚 水 4 ) 特 殊 排 水 2 ) 排 水 ト ラ ッ プ 3 ) 排 水 管 1 ) 排 水 の 流 れ 4 ) 通 気 管 0 4 用 語 解 説 2 ) 誘 導 サ イ ホ ン 作 用 3 ) 単 管 排 水 方 式 （ 集 合 管 方 式 ） 1 ) 自 己 サ イ ホ ン 作 用 3 第3章 排水設備

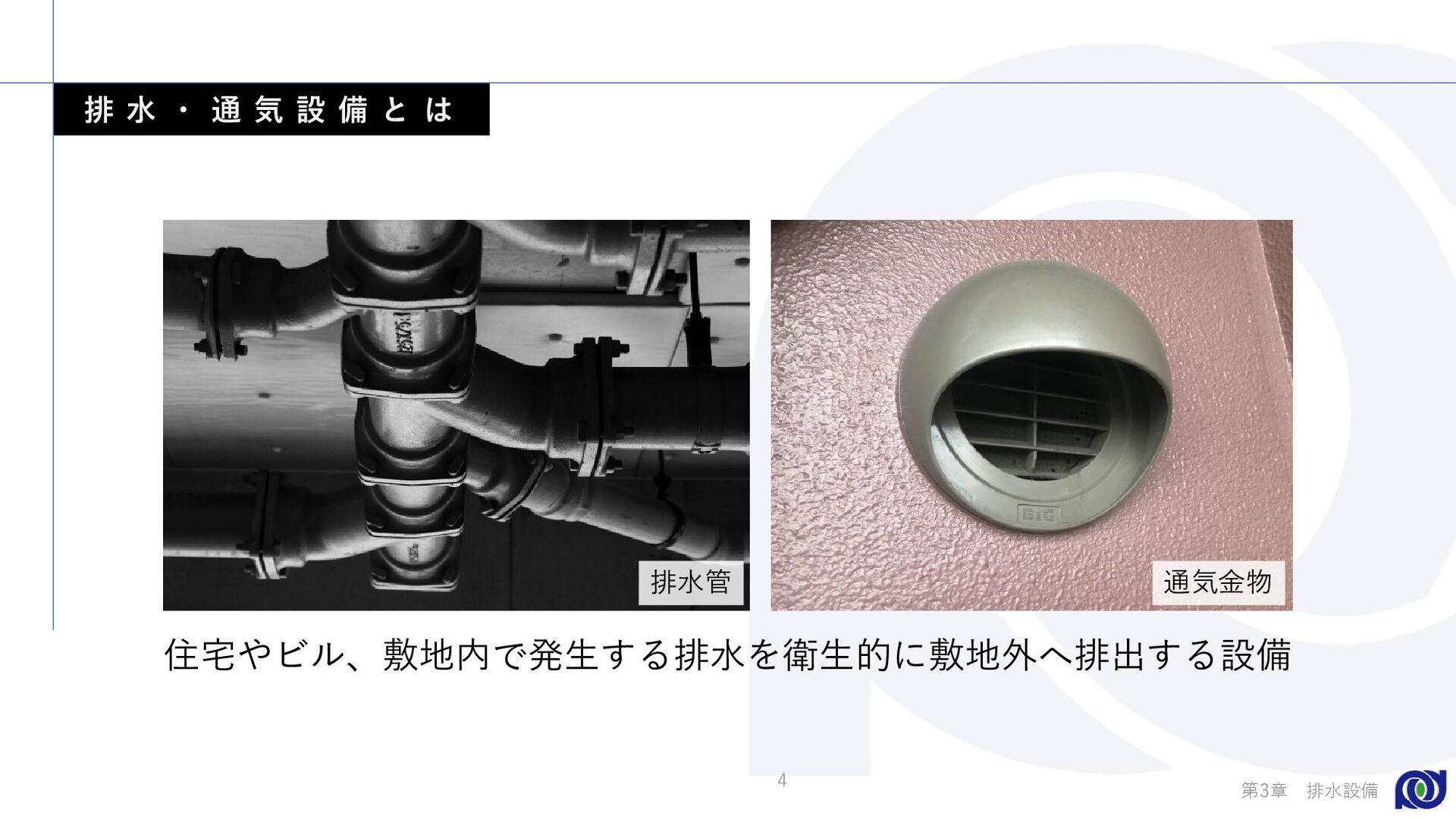

4. 排 水 ・ 通 気 設 備 と は 住宅やビル、敷地内で発生する排水を衛生的に敷地外へ排出する設備 排水管 通気金物 4 第3章 排水設備
5. 0 1 排 水 ・ 通 気 設 備 と は 0 2 排 水 の 種 類 I N D E X 0 3 排 水 ・ 通 気 設 備 の 構 造 2 ) 雑 排 水 3 ) 雨 水 排 水 1 ) 汚 水 4 ) 特 殊 排 水 2 ) 排 水 ト ラ ッ プ 3 ) 排 水 管 1 ) 排 水 の 流 れ 4 ) 通 気 管 0 4 用 語 解 説 2 ) 誘 導 サ イ ホ ン 作 用 3 ) 単 管 排 水 方 式 （ 集 合 管 方 式 ） 1 ) 自 己 サ イ ホ ン 作 用 5 第3章 排水設備

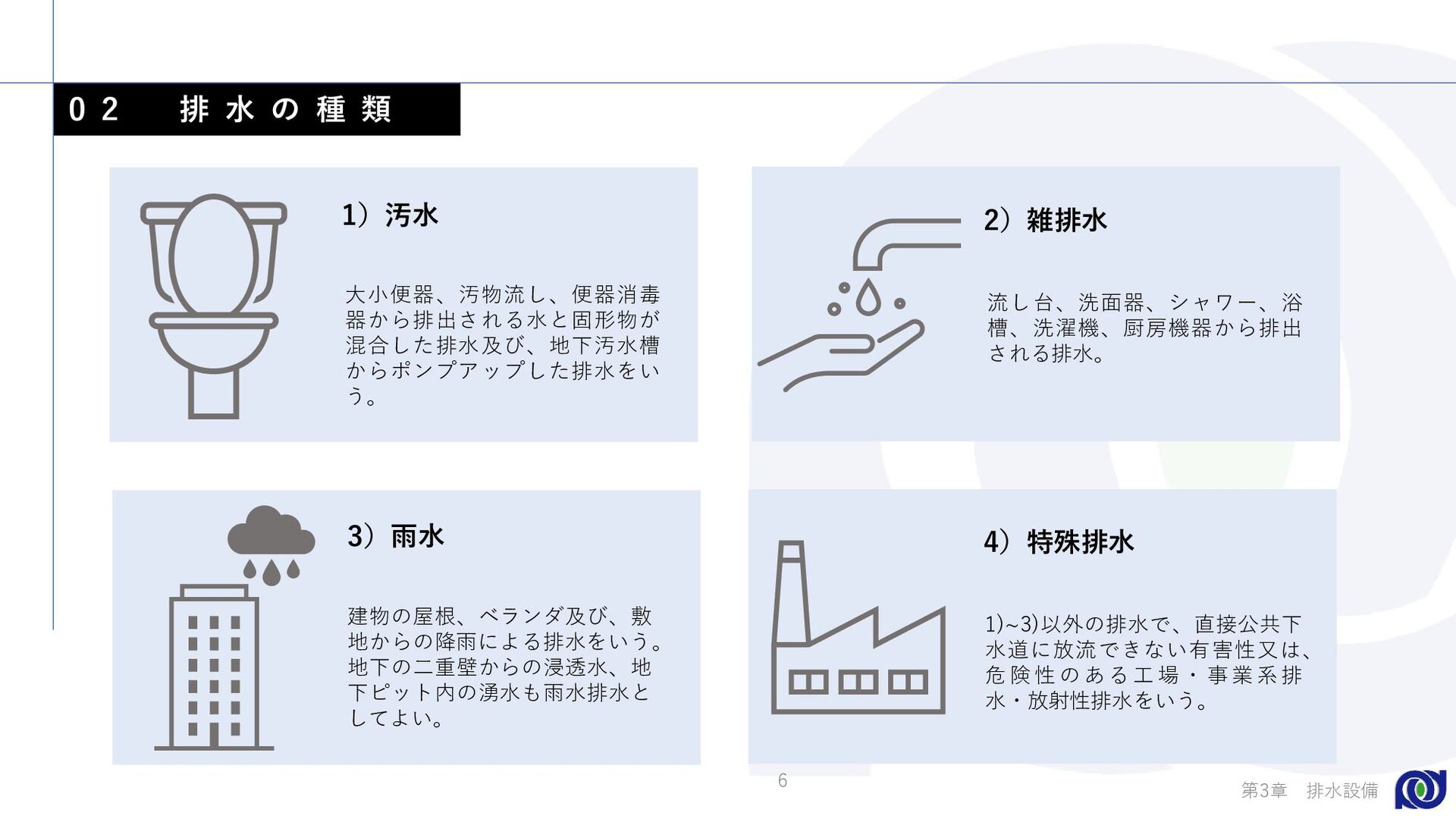

6. 0 2 排 水 の 種 類 1）汚水 4）特殊排水 大小便器、汚物流し、便器消毒 器から排出される水と固形物が 混合した排水及び、地下汚水槽 からポンプアップした排水をい う。 2）雑排水 流し台、洗面器、シャワー、浴 槽、洗濯機、厨房機器から排出 される排水。 3）雨水 建物の屋根、ベランダ及び、敷 地からの降雨による排水をいう。 地下の二重壁からの浸透水、地 下ピット内の湧水も雨水排水と してよい。 1)~3)以外の排水で、直接公共下 水道に放流できない有害性又は、 危 険 性 の あ る 工 場 ・ 事 業 系 排 水・放射性排水をいう。 6 第3章 排水設備
7. 0 1 排 水 ・ 通 気 設 備 と は 0 2 排 水 の 種 類 I N D E X 0 3 排 水 ・ 通 気 設 備 の 構 造 2 ) 雑 排 水 3 ) 雨 水 排 水 1 ) 汚 水 4 ) 特 殊 排 水 2 ) 排 水 ト ラ ッ プ 3 ) 排 水 管 1 ) 排 水 の 流 れ 4 ) 通 気 管 0 4 用 語 解 説 2 ) 誘 導 サ イ ホ ン 作 用 3 ) 単 管 排 水 方 式 （ 集 合 管 方 式 ） 1 ) 自 己 サ イ ホ ン 作 用 7 第3章 排水設備

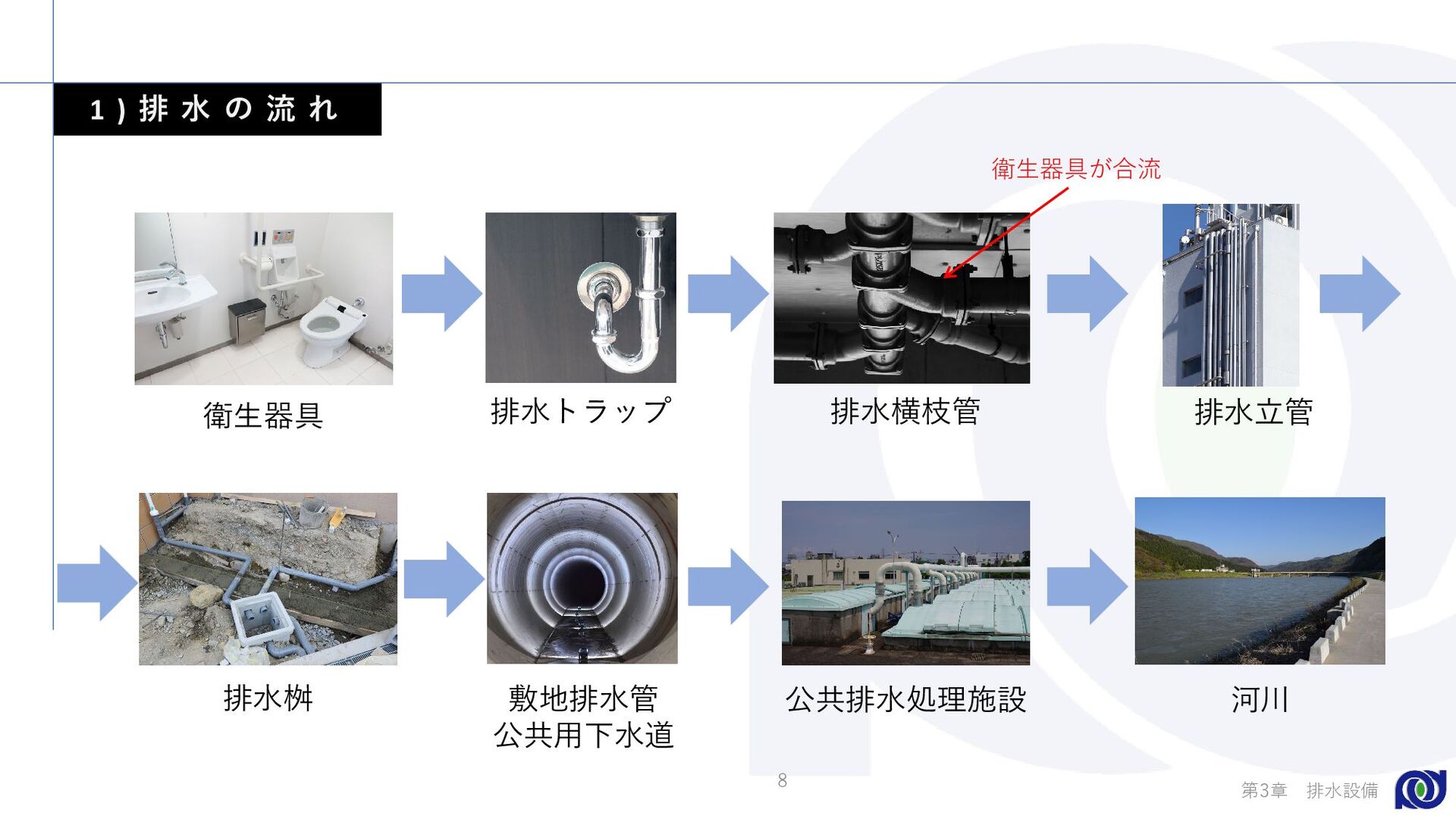

8. 1 ) 排 水 の 流 れ 衛生器具 排水トラップ 排水横枝管 排水立管 排水桝 敷地排水管 公共用下水道 公共排水処理施設 河川 衛生器具が合流 8 第3章 排水設備

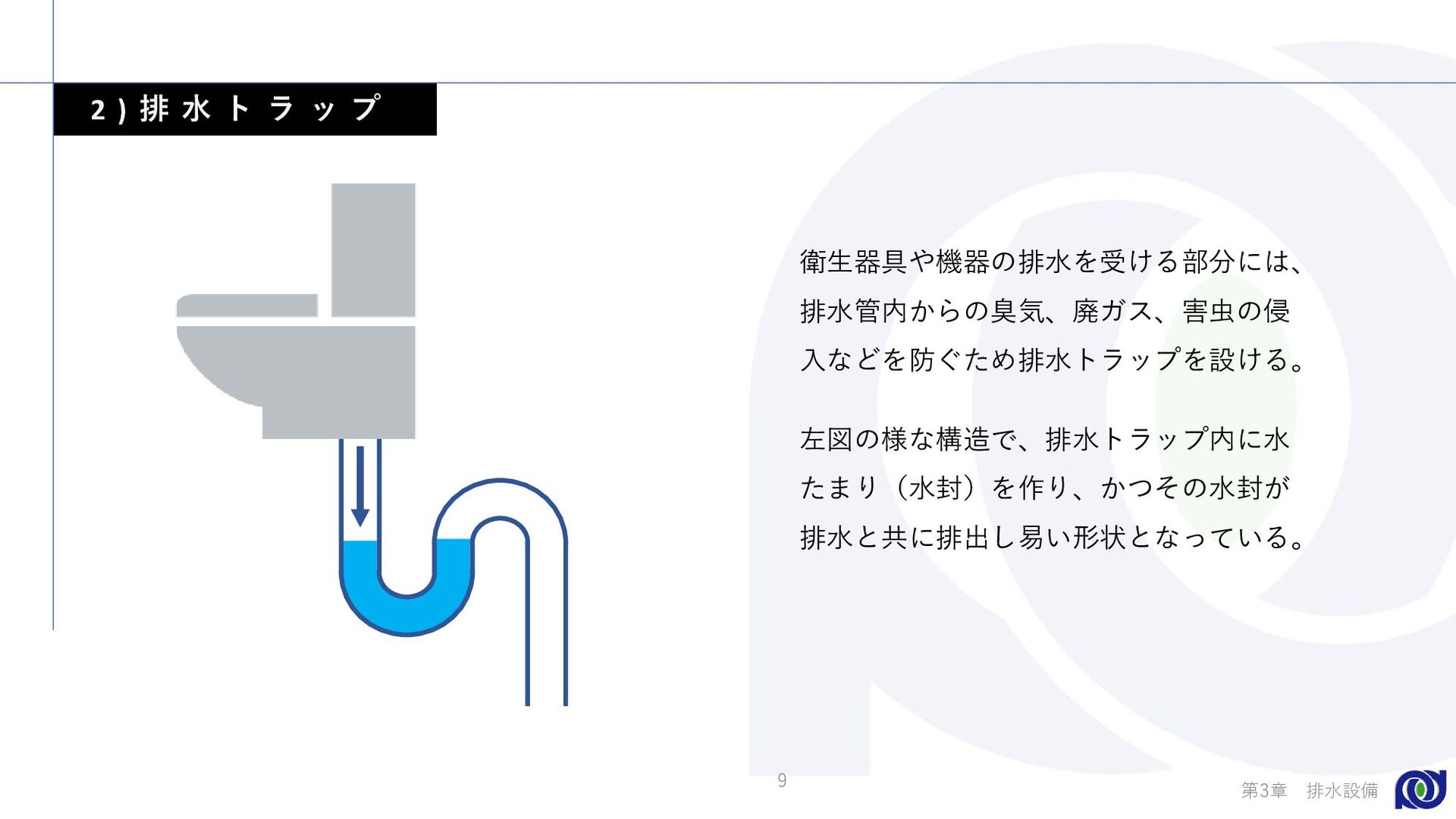

9. 2 ) 排 水 ト ラ ッ プ 衛生器具や機器の排水を受ける部分には、 排水管内からの臭気、廃ガス、害虫の侵 入などを防ぐため排水トラップを設ける。 左図の様な構造で、排水トラップ内に水 たまり（水封）を作り、かつその水封が 排水と共に排出し易い形状となっている。 9 第3章 排水設備

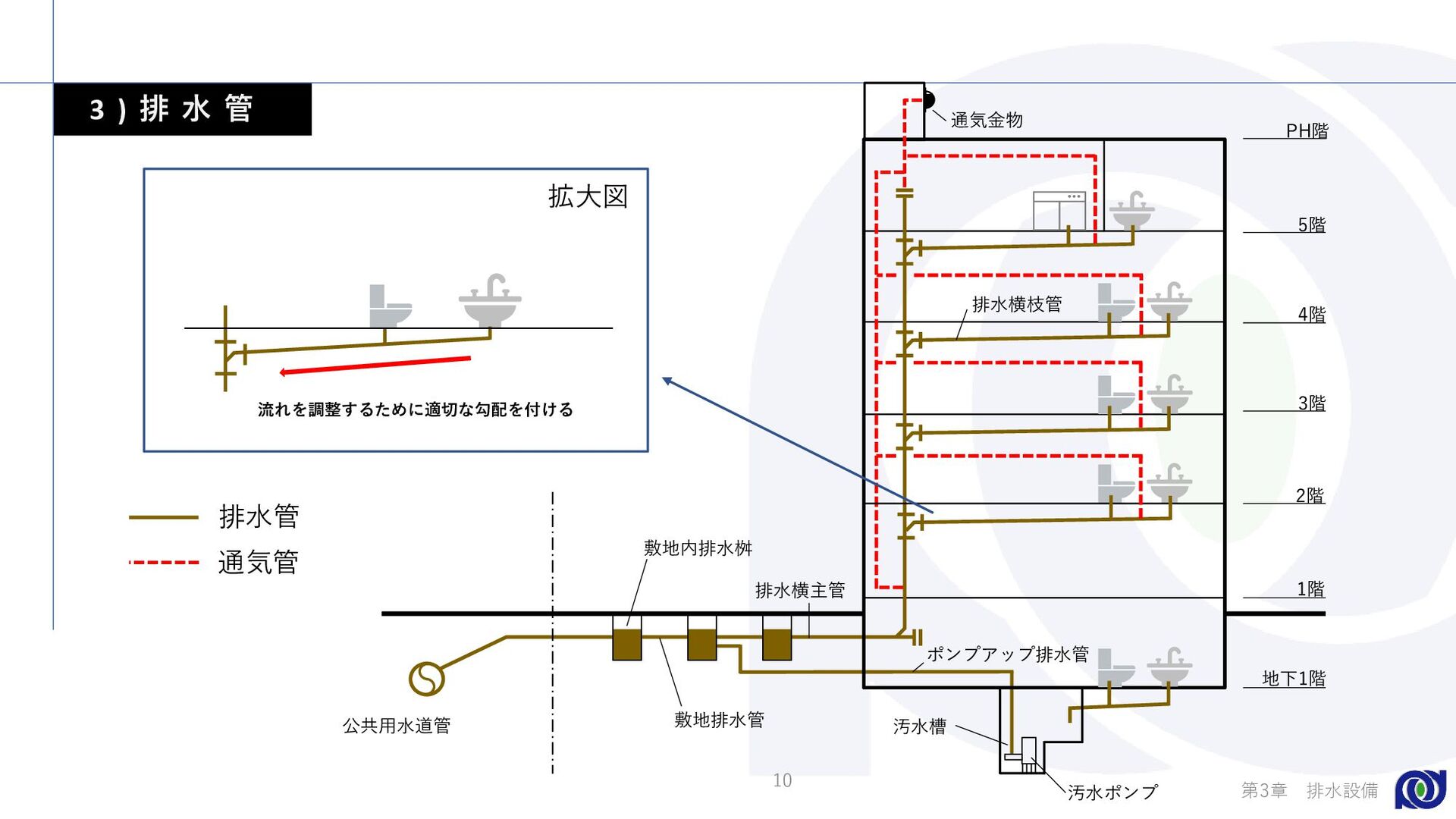

10. 3 ) 排 水 管 公共用水道管 敷地排水管 排水横主管 敷地内排水桝 汚水ポンプ 排水横枝管 通気金物 汚水槽 ポンプアップ排水管 5階 4階 3階 2階 1階 地下1階 PH階 排水管 通気管 流れを調整するために適切な勾配を付ける 10 第3章 排水設備 拡大図

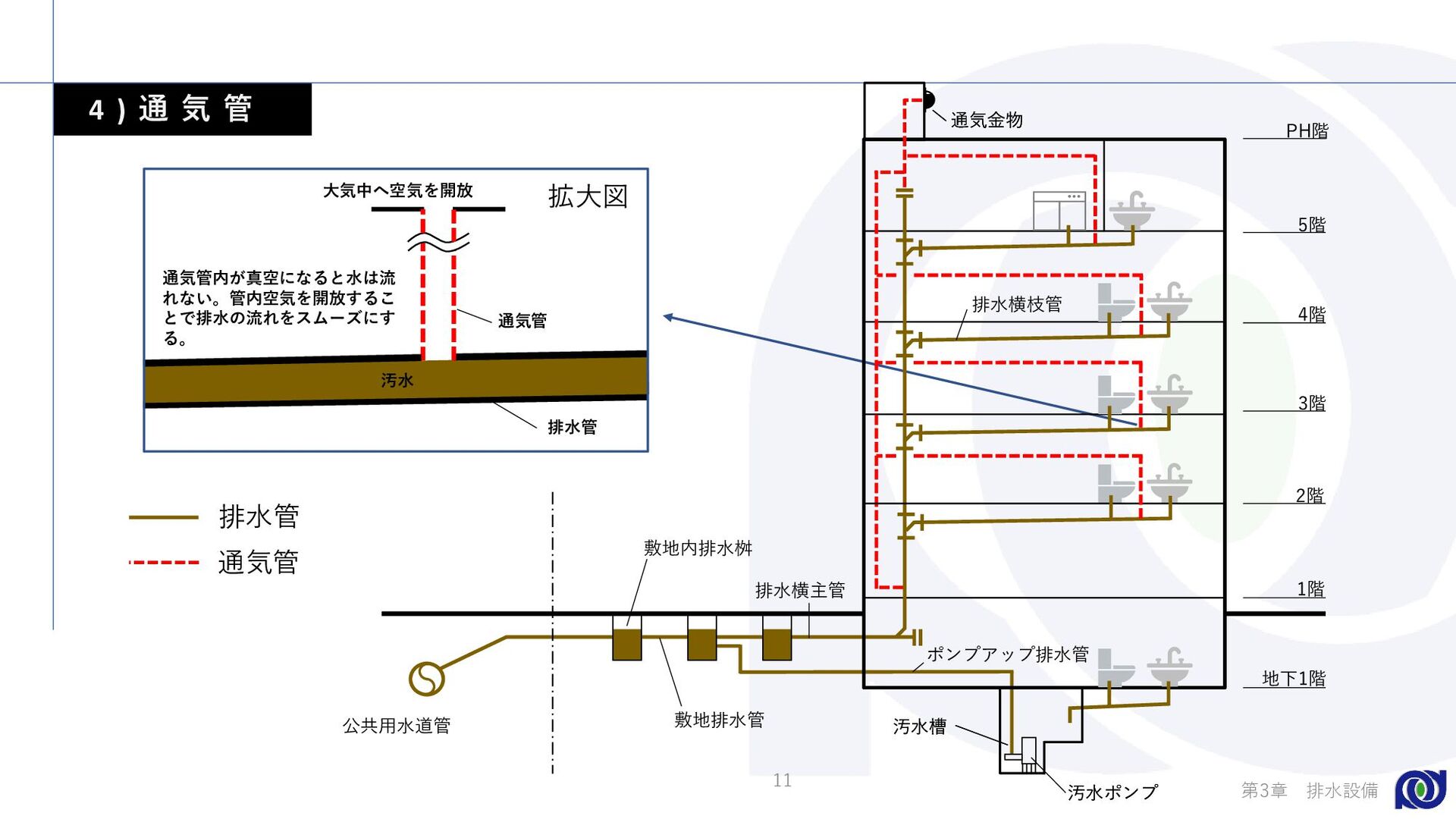

11. 4 ) 通 気 管 排水管 通気管 通気管内が真空になると水は流 れない。管内空気を開放するこ とで排水の流れをスムーズにす る。 汚水 通気管 排水管 拡大図 大気中へ空気を開放 11 第3章 排水設備 汚水槽 汚水ポンプ 通気金物 公共用水道管 敷地排水管 排水横主管 敷地内排水桝 汚水ポンプ 排水横枝管 通気金物 汚水槽 ポンプアップ排水管 5階 4階 3階 2階 1階 地下1階 PH階
12. 0 1 排 水 ・ 通 気 設 備 と は 0 2 排 水 の 種 類 I N D E X 0 3 排 水 ・ 通 気 設 備 の 構 造 2 ) 雑 排 水 3 ) 雨 水 排 水 1 ) 汚 水 4 ) 特 殊 排 水 2 ) 排 水 ト ラ ッ プ 3 ) 排 水 管 1 ) 排 水 の 流 れ 4 ) 通 気 管 0 4 用 語 解 説 2 ) 誘 導 サ イ ホ ン 作 用 3 ) 単 管 排 水 方 式 （ 集 合 管 方 式 ） 1 ) 自 己 サ イ ホ ン 作 用 12 第3章 排水設備
13. 1 ) 自 己 サ イ ホ ン 作 用 満水状態で流すと... 器具排水時に、排水が満水状態で流れ、サイホン作用によってトラップ用の封水が下流側へ 流れ出てしまう現象。結果的にトラップの封水が破れる。 封水を一緒に下流側 に流してしまう 13 第3章 排水設備

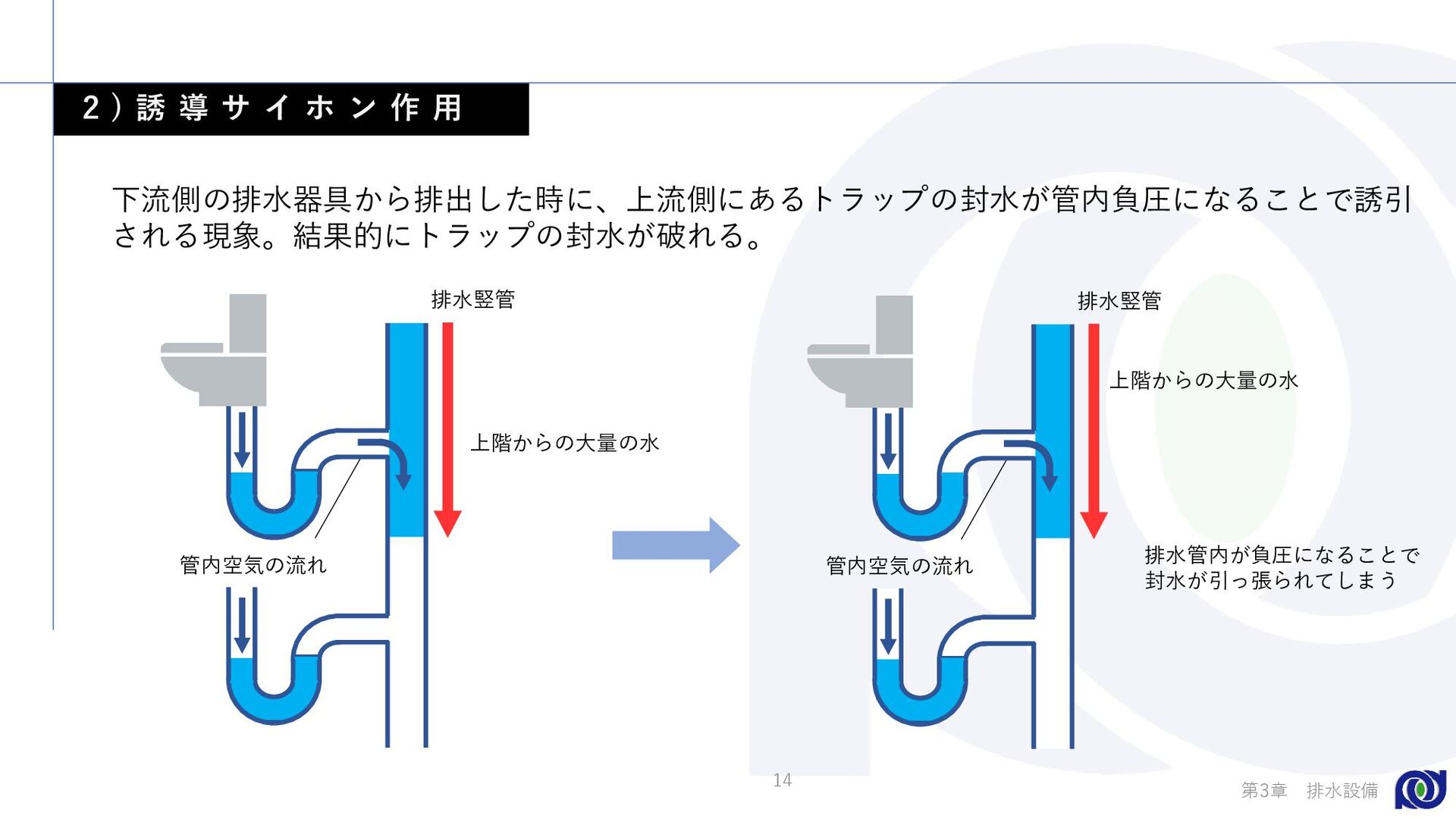

14. 2 ) 誘 導 サ イ ホ ン 作 用 下流側の排水器具から排出した時に、上流側にあるトラップの封水が管内負圧になることで誘引 される現象。結果的にトラップの封水が破れる。 管内空気の流れ 排水管内が負圧になることで 封水が引っ張られてしまう 排水竪管 上階からの大量の水 管内空気の流れ 排水竪管 上階からの大量の水 14 第3章 排水設備

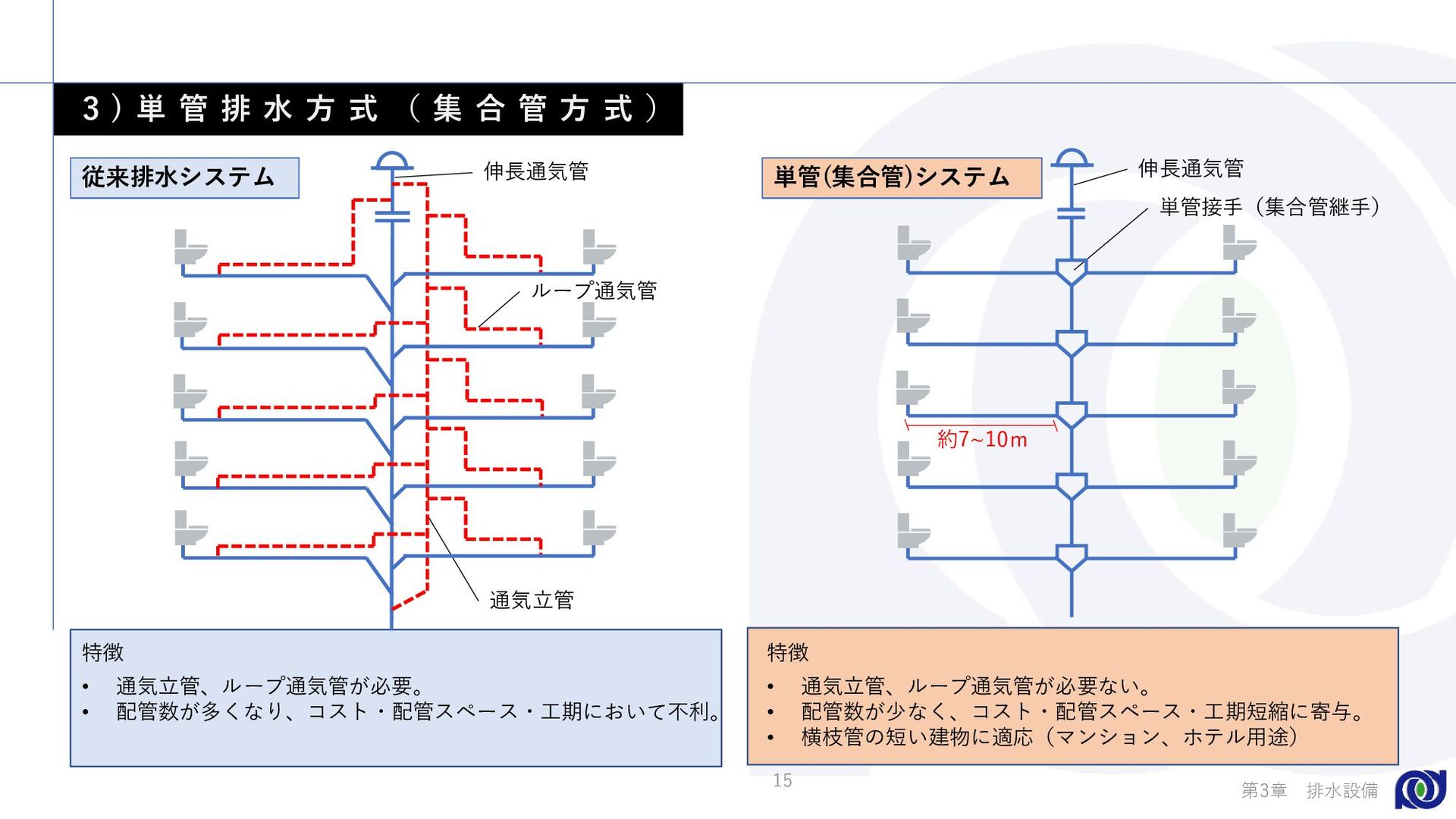

15. 3 ) 単 管 排 水 方 式 （ 集 合 管 方 式 ） 従来排水システム 単管(集合管)システム 伸長通気管 • 通気立管、ループ通気管が必要。 • 配管数が多くなり、コスト・配管スペース・工期において不利。 • 通気立管、ループ通気管が必要ない。 • 配管数が少なく、コスト・配管スペース・工期短縮に寄与。 • 横枝管の短い建物に適応（マンション、ホテル用途） 特徴 特徴 ループ通気管 伸長通気管 通気立管 約7~10ｍ 単管接手（集合管継手） 15 第3章 排水設備
