1. Operation Administration and Maintenance INTEROP TOKYO 2013 NOC TEAM
2. Ethernet OAM (Link OAM , Connectivity Fault Management)

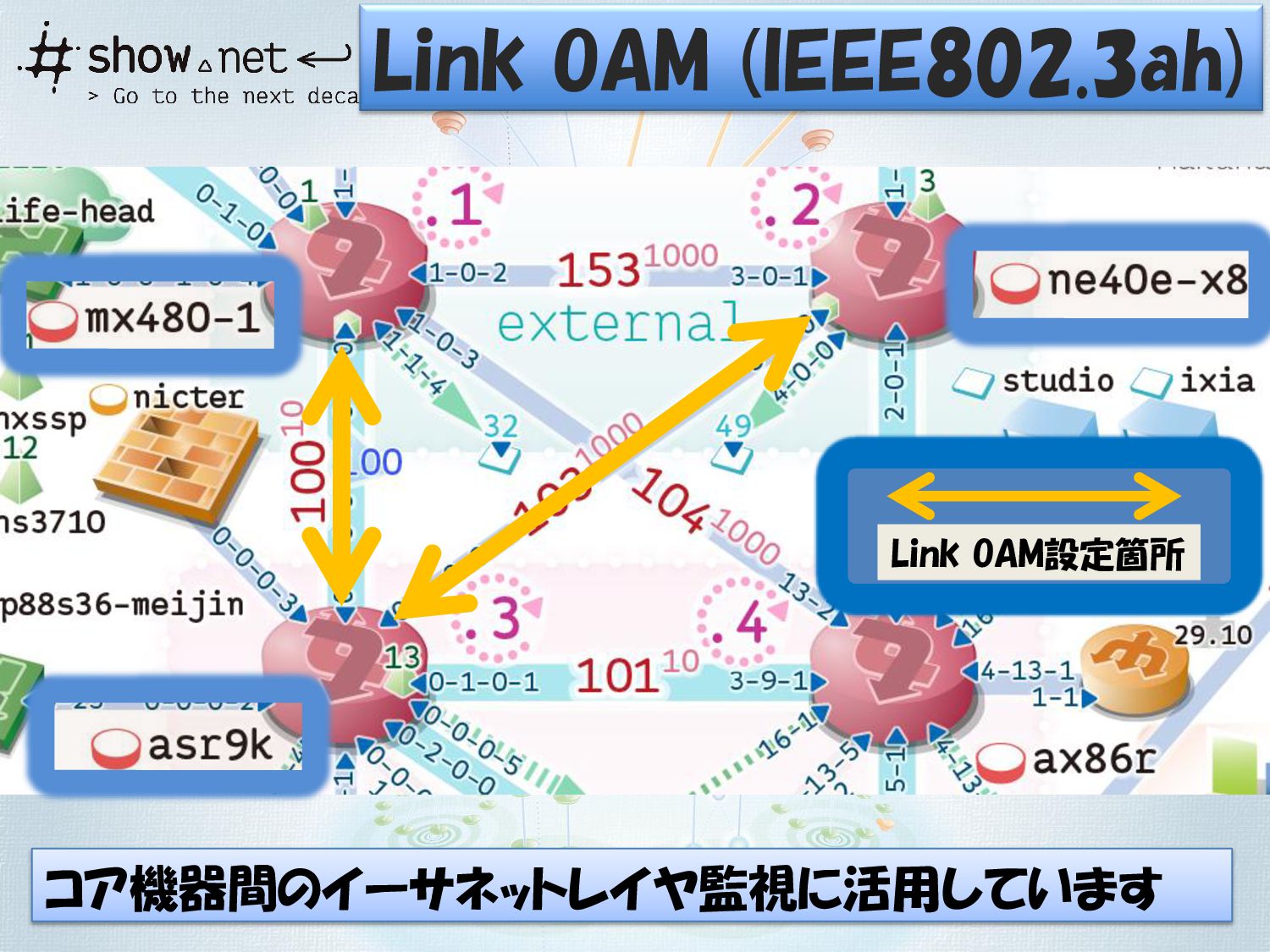

3. Link OAM設定箇所 コア機器間のイーサネットレイヤ監視に活用しています Link OAM (IEEE802.3ah)

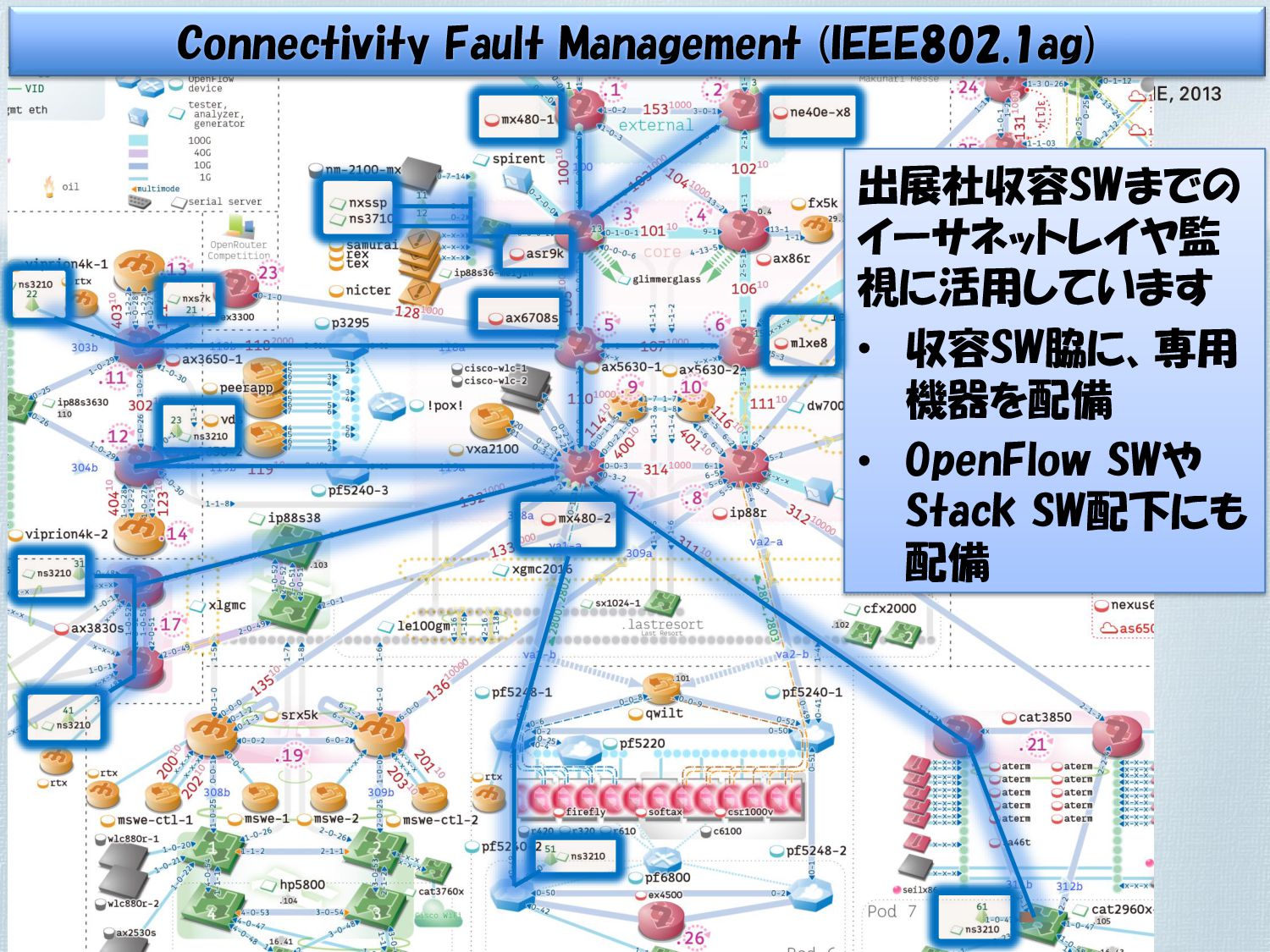

4. Connectivity Fault Management (IEEE802.1ag) 出展社収容SWまでの イーサネットレイヤ監 視に活用しています • 収容SW脇に、専用 機器を配備 • OpenFlow SWや Stack SW配下にも 配備
5. Ethernet OAM コントリビューション各社様 (敬称略)(ABC順)
6. Fujitsu Kyushu Network Technologies／Next Stream SP 3dtvができるまで
7. 2d→3dtv生成の流れ概要 トポロジー図 レイヤに分ける（平面×N） 平面(2d)画面生成 平面(2d)間のパス生成し3d化 3d画面完成 Step1： Step2： Step3: Step4： Step5: ：専用ツール

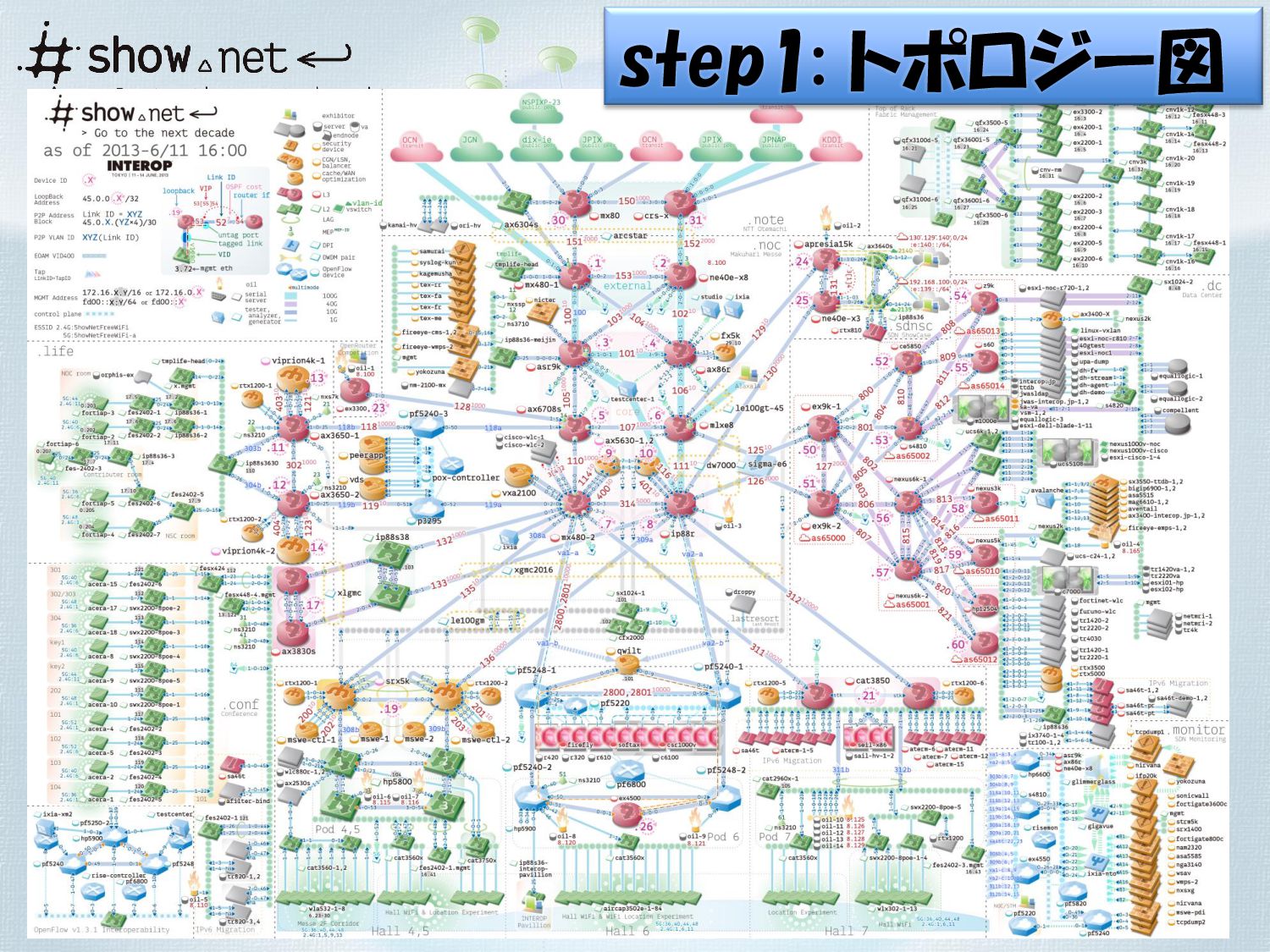

8. step1: トポロジー図
9. step2: レイヤに分ける(平面×N) 最上位層 第２層 第３層 最下位層

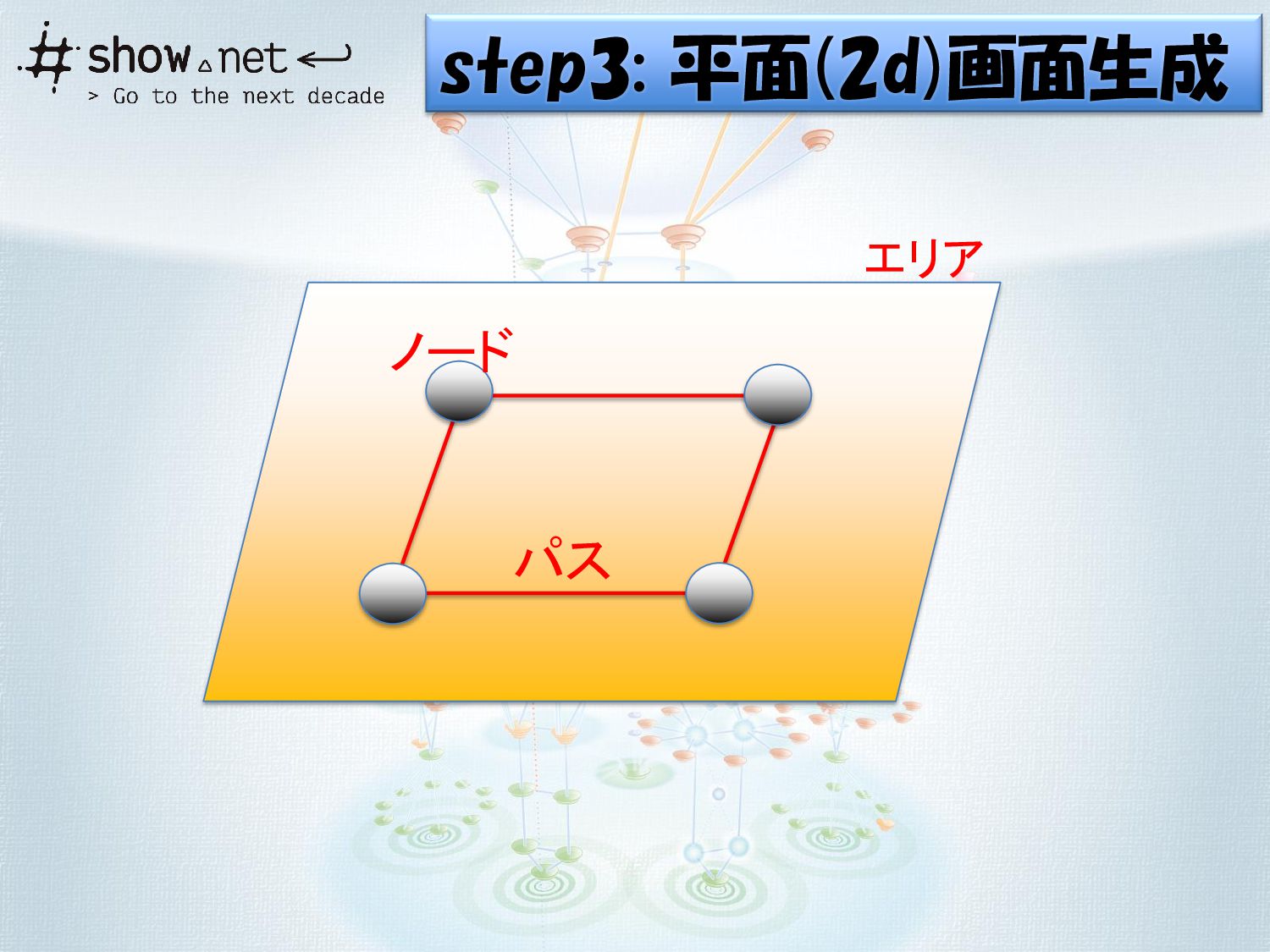

10. step3: 平面(2d)画面生成 ノード パス エリア
11. Step4: 平面(2d)画面間パス生成し3d化 レイヤ間パス

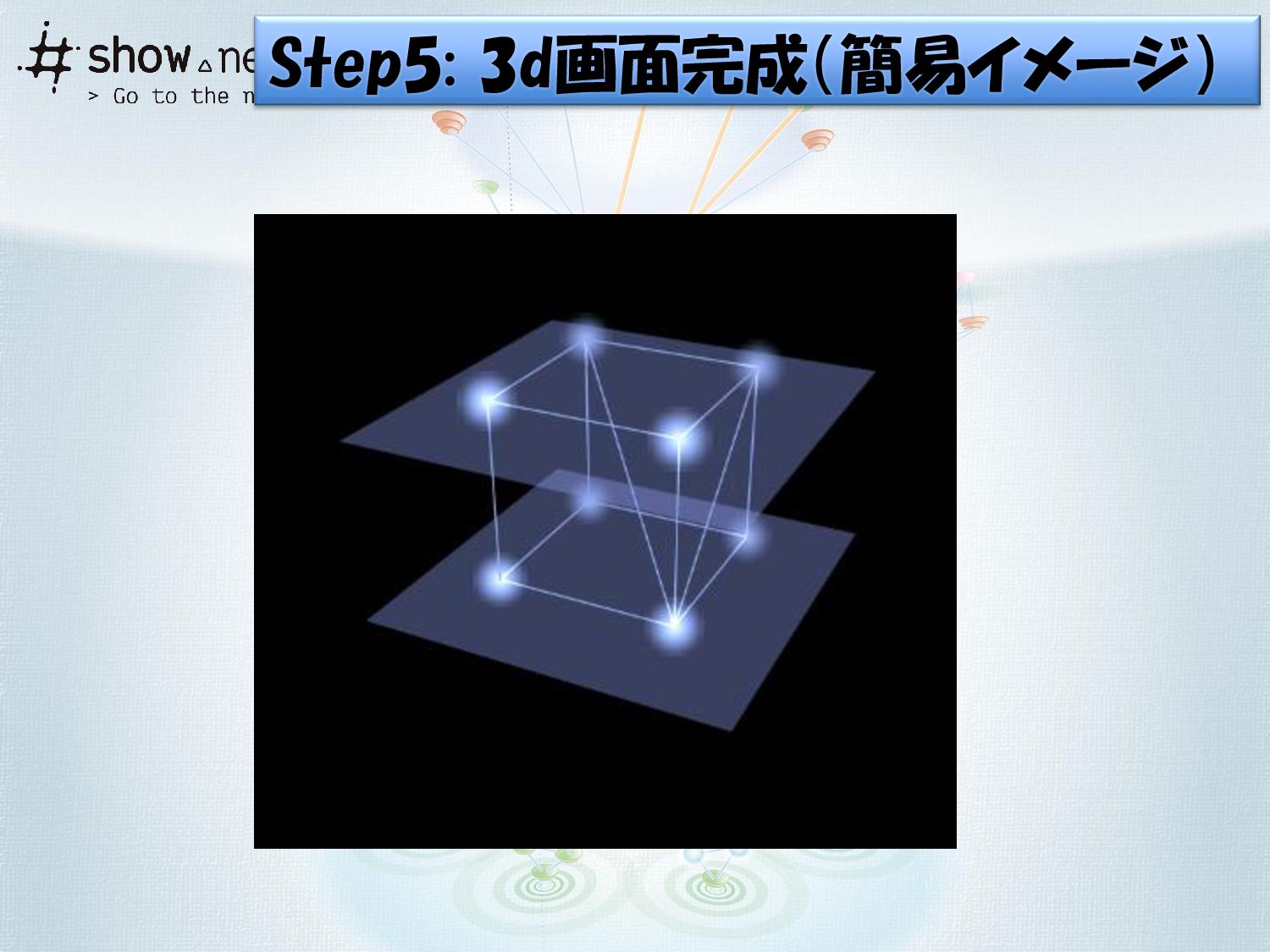

12. Step5: 3d画面完成（簡易イメージ） 準備中
13. Step5-2: 3d画面完成（最終版。MEP全点灯版）
14. SII Network Systems／ SmartEMT＆SmartENU
15. レイヤ２/レイヤ3監視アプライアンス “SmartEMT/SmartENU ” 基幹ネットワークのSLA監視に最適な アプライアンス製品です。 概要 Ether OAMによるL2の品質測定機能 を提供します。 特徴1 仮想Pingサーバ機能によるL3の疎通 確認機能を提供します。 特徴2

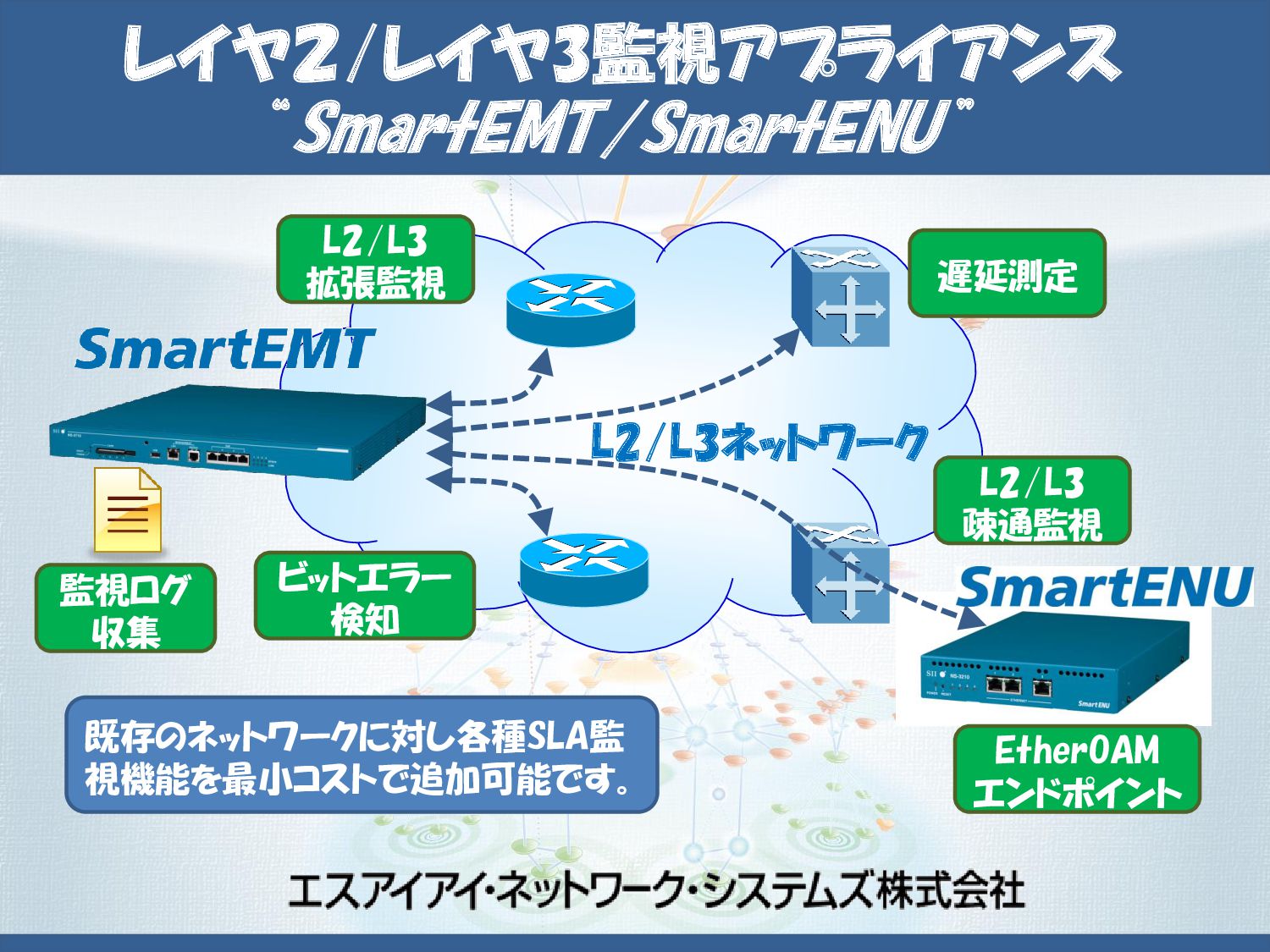

16. レイヤ２/レイヤ3監視アプライアンス “SmartEMT/SmartENU ” L2/L3ネットワーク ビットエラー 検知 L2/L3 疎通監視 遅延測定 EtherOAM エンドポイント L2/L3 拡張監視 既存のネットワークに対し各種SLA監 視機能を最小コストで追加可能です。 監視ログ 収集
17. ISA／NM-2100MX
18. 最大1,024対象を、省電力ブレード構成で監視 ネットワーク監視装置 NM-2100MX ▪ブレード構成による分散監視 優れた拡張性と効率性 / ホットスワップ可能 ▪各種サービス監視機能 死活(ping)監視、SNMP トラップ監視はもとより ポート監視、各種サーバ監視を計14 種搭載 ▪膨大な監視設定を簡単一括編集 大量の監視設定を簡単に行えるツールを用意 本体との間でアップ／ダウンロードが可能 ▪監視ブレードの設定を集約 監視ブレードの設定は統合監視ブレードで集約 監視ブレードを交換時は自動的に構成を反映 ▪グループ化定義対応 依存関係を考慮したグループ化定義機能 ▪監視スケジューリング メインテナンスや増設スケジュールを反映 ▪省電力、ハイパフォーマンス 最大約60W の消費電力 2 系統電源対応、ホットスワップ可能 ▪警子ちゃん連携が簡単 ネットワーク警告灯｢しゃべる警子ちゃん｣との連携が簡単 監視ブレード 統合ブレード
19. Top of Rack Fabric Management Network INTEROP TOKYO 2013 NOC TEAM
20. Top of Rack Fabric Management Network & Console Management • 運用・監視用途に利用するL2ネットワークの基幹系を、Ethernet Fabric技術（ジュニ パーネットワークス・日商エレクトロニクス／QFabric , 富士通／CNV TRILL)で初構築。 安定したネットワークを提供します • 最後のライフラインであるシリアルコンソールのリモートアクセスのため、コンソールサー バ（エスアイアイ・ネットワーク・システムズ／SmartCS）を活用。1機器への複数コンソー ルアクセスも可能です (敬称略)(ABC順)
21. Fujitsu／CNV TRILL Top of Rack Fabric Management Network
22. TRILL（Transparent Interconnection of Lots of Links） • IETF標準（RFC6325他）ループフリー L2ルーティングプロトコル • 最短経路ルーティング ＋ マルチパス（ECMP）＋ 全経路アクティブ • 障害時などトポロジー変更時の自動切替 • コンフィグレス STPの課題を解決する 新しい 高効率・自律分散 L2ルーティングプロトコル
23. TRILLファブリックの可視化と制御 • VLAN 1本1本まで経路を完全可視化、運用管理の効率化を実現 • 運用ポリシーに基づいて、経路を強制的に制御することも可能 富士通CNVシリーズで TRILLファブリックを「見える化」
24. Juniper Networks・NISSHO ELECTRONICS／QFabric Top of Rack Fabric Management Network
25. ジュニパー QFabric ３０００M システムによる データセンターネットワークのフラット化 コントローラ QFX3100 QFX3600- I QFX350 0 NOC2 TOR NOC3 NOC4 … NOC6 NOC7 NOC8 … シングルスイッチの シンプルさに 拡張性をかね備える データセンターファブリック
26. Console Management INTEROP TOKYO 2013 NOC TEAM
27. SII Network Systems／SmartCS Console Management
28. 最後のライフライン「コンソールサーバ」 “SmartCS ” ネットワーク機器のコンソールアクセス を確実に提供します 概要 障害発生機器のコンソールポートへの ダイレクトな接続手段を提供します 特徴1 コンソールログを常時保存しネット ワーク運用・監視をお手伝いします 特徴2
29. コンソールポートの集約 (最大48ポート） 管理対象 ログ常時 収集 FTP/NFS/syslog /SMTP 管理対象と管理者 の架け橋になります 最後のライフライン「コンソールサーバ」 “SmartCS ” 遠隔管理 telnet/SS H 管理者 管理系Ethernet
