【創造者爐邊聚 #1：Donkey Car 學走路 － 自駕遙控車的機器學習攻略】

【 簡報單元 】

1. 接觸 Donkey Car 緣起
2. Donkey Car 系統構成
3. 資料與模型 - 驢車的胡蘿蔔與大棒
---

【 簡報檔案由分享者 CC 授權 】
李翼 | DonkeyCar.Taipei 車把式

---
【 DonkeyCar . Taipei 臉書社團 】
https://www.facebook.com/groups/donkeycar.taipei/

【 Star Rocket 粉絲專頁】
https://www.facebook.com/starrocket.io/

Transcript

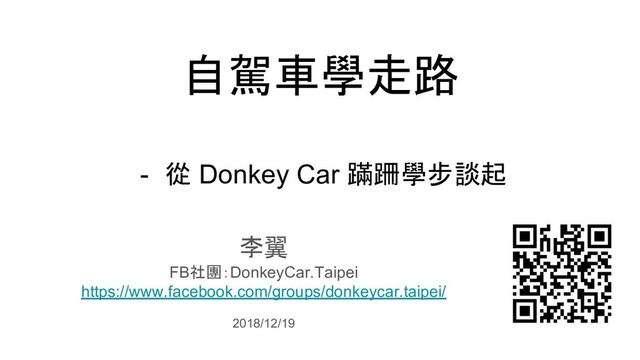

1. 自駕車學走路 - 從 Donkey Car 蹣跚學步談起 李翼 FB社團：DonkeyCar.Taipei https://www.facebook.com/groups/donkeycar.taipei/ 2018/12/19
2. Agenda 1. 接觸 Donkey Car 緣起 2. Donkey Car 系統構成 3. 資料與模型 - 驢車的胡蘿蔔與大棒 4. Demo
3. 緣起
4. 我 好 想 玩 遙 控 車
5. 自駕遙控車是熱門題目？
6. OpenCV Python Neural Network Autonomous RC Car (990k views)
7. MIT RACECAR Project
8. Vision-Based High Speed Driving
9. Audi AADC 2015
10. 這些好像都是嚴肅的學院派研究， 有輕鬆一點的 Fun Project 嗎？
11. Donkey Car
13. Donkey Car 系統架構
14. What is Donkey Car? • An open-source DIY self -driving platform for small scale RC cars ◦ 以 RC 遙控車(的下半部)為載台 ◦ Controlled by Rapsberry Pi ◦ Programmed in Python ◦ Driven Autonomouly by Neural Network source: www.donkeycar.com
15. Donkey Car 的玩法 1. 用膠帶在地板上貼出車道 2. 組裝與設定好 Donkey Car 3. 以人工遙控方式控制 Donkey Car 在車道上前 進(蒐集 Training Data ) 4. 將 Training Data 傳到PC訓練 model 5. 將 model 傳回到 Donkey Car 6. 讓 Donkey Car 在車道上自主行進(Inference) 7. 觀察與蒐集結果，重複步驟3至6，持續改善 model，提高成功率
16. Model Training Model Testing Data Collecting
17. Goals
19. 系統架構
20. I m a g e I2C PWM PWM 硬體架構
21. 軟體架構 Take Pitcure Get User Input Get Model Prediction Update Servo Update Motor Recording & Save Data Perception Planning Control Data Collecting
22. Take Pitcure Get User Input Get Model Prediction Update Servo Update Motor Recording & Save Data
23. Take Pitcure Get User Input Get Model Prediction Update Servo Update Motor Recording & Save Data b l u e t o o t h
24. Take Pitcure Get User Input Get Model Prediction Update Servo Update Motor Recording & Save Data Neural Network Throttle & Steering Prediction
25. Take Pitcure Get User Input Get Model Prediction Update Servo Update Motor Recording & Save Data PWM Value (I2C) PWM Value (I2C) ESC PWM Signal PWM Signal
26. Take Pitcure Get User Input Get Model Prediction Update Servo Update Motor Recording & Save Data { "user/mode": "pilot", "user/angle": 1.0, "user/throttle": 0.33919034394360176, "cam/image_array": "1683_cam-image_array_.jpg" }
27. 我的驢車
28. 我的小車長這樣
29. 如果拆開來是這樣
30. 如果拆開來是這樣
31. 硬體清單 1. RC 遙控車 (我用1/18 WLTOYS A979B)(不要買這台！) a. 電子變速器是獨規，必須換成PWM公規(例如：QuicRun 1060) b. 伺服馬達是獨規，必須換成PWM公規(例如：銀燕 ES 3154 伺服馬達) 2. Raspberry Pi 3B (running Rasbian Stretch) 3. Pi Camera (最好買廣角版本) 4. PCA9685 PWM控制板 5. PS3 Joystick 6. 行動電源 (5V@2.4A) 7. Micro SD Card (16GB以上) 8. 杜邦跳線 9. 壓克力板 (大小不要超過車長x車寬) 10. 冰棒棍 11. 3M Dual Lock魔鬼沾 12. MPU6050或MPU9250陀螺儀 (optional)
32. Donkey Car 調校 與 車道設計
33. Donkey Car 配置與調校 - 鏡頭位置的考量 • 下傾角 ◦ 要看到車子前方的車道 • 相機高度 ◦ 要足夠高，才能看到前方車道 ◦ 不能太高，避免遠方前景入鏡 • 相機要靠近車前，但不要超出車 體投影範圍 ◦ 過於靠後，會使車頭入鏡 ◦ 過於靠前，易撞毀
34. 車道設計 (1/3)
35. 車道設計 (2/3)
36. 車道設計 (3/3)
37. 場地的選擇
38. 場地選擇的考量 - 地板材質
39. 場地選擇的考量 - 時段對光線的影響
40. 場地選擇的考量 - 時段對光線的影響 下 午 傍 晚
41. Training & Testing 訓練車道 測試車道
42. Data＆Model
43. Collect Training Data - A Never Ending Story
44. Training Data (120 x 160 RGB)
45. 今天的現場
46. Label { "user/mode": "user", "user/angle": 1.0, "user/throttle": 0.33919034394360176, "cam/image_array": "1683_cam-image_array_.jpg", "imu/accel_x": -0.0576171875, "imu/accel_y": -0.105224609375, "imu/accel_z": 1.135498046875, "imu/gyro_x": 0.07548455893993378, "imu/gyro_y": 0.02495477721095085, "imu/gyro_z": 0.1672498732805252, "imu/compass_x": -210.21829223632812, "imu/compass_y": 257.4739685058594, "imu/compass_z": -155.9217987060547, "imu/pose_roll": 0.014761204831302166, "imu/pose_pitch": 0.008595574647188187, "imu/pose_yaw": -2.2539045810699463, "timestamp": "2018-07-12T04:41:16.661911" } • input為cam/image_array • output是user/angle與user/throttle
47. Training Data (animated jpg)
48. 那些年，我們一起收的資料集(1)
49. 訓練資料類別 1 2 3 4 1. 精確開 : 車子沿中線開，保持 平衡。 2. 小幅震盪 : 小幅擺動，神經網 路增加不同角度的視角，車子 自己能學習修正方向回中央車 道。 3. 大幅震盪 : 比前次小幅左右擺 動，增加擺動角度。 4. 車道邊界 : 讓車子在邊界之間 來回，開到邊界立即折返，神 經網路能學習到車道的邊界極 值。 5. 避障 : 除了車道之外，也學習 障礙物是不可撞擊。 5
50. 那些年，我們一起收的資料集(2) 0816資料集 (44000 images) 0817資料集 (15000 images) 類別 精確開 小幅震盪 大幅震盪 車道邊界 避障開 精確開 數量 4400 8800 8800 22000 7500 7500 圈數 正2反2 正4反4 正4反4 正10反10 正5反5 正5反5
51. Convolution 卷積神經網路的原理
52. Model是手刻CNN def default_linear(): img_in = Input(shape=(120, 160, 3), name='img_in') x = img_in x = Convolution2D(24, (5, 5), strides=(2, 2), activation='relu')(x) x = Convolution2D(32, (5, 5), strides=(2, 2), activation='relu')(x) x = Convolution2D(64, (5, 5), strides=(2, 2), activation='relu')(x) x = Convolution2D(64, (3, 3), strides=(2, 2), activation='relu')(x) x = Convolution2D(64, (3, 3), strides=(1, 1), activation='relu')(x) x = Flatten(name='flattened')(x) x = Dense(100, activation='linear')(x) x = Dropout(.1)(x) x = Dense(50, activation='linear')(x) x = Dropout(.1)(x) # categorical output of the angle angle_out = Dense(1, activation='linear', name='angle_out')(x) # continous output of throttle throttle_out = Dense(1, activation='linear', name='throttle_out')(x) model = Model(inputs=[img_in], outputs=[angle_out, throttle_out]) model.compile(optimizer='adam', loss={'angle_out': 'mean_squared_error', 'throttle_out': 'mean_squared_error'}, loss_weights={'angle_out': 0.5, 'throttle_out': .5}) return model
53. Model是手刻CNN (cont) __________________________________________________________________________________________________ Layer (type) Output Shape Param # Connected to ================================================================================================== img_in (InputLayer) (None, 120, 160, 3) 0 __________________________________________________________________________________________________ conv2d_11 (Conv2D) (None, 58, 78, 24) 1824 img_in[0][0] __________________________________________________________________________________________________ conv2d_12 (Conv2D) (None, 27, 37, 32) 19232 conv2d_11[0][0] __________________________________________________________________________________________________ conv2d_13 (Conv2D) (None, 12, 17, 64) 51264 conv2d_12[0][0] __________________________________________________________________________________________________ conv2d_14 (Conv2D) (None, 5, 8, 64) 36928 conv2d_13[0][0] __________________________________________________________________________________________________ conv2d_15 (Conv2D) (None, 3, 6, 64) 36928 conv2d_14[0][0] __________________________________________________________________________________________________ flattened (Flatten) (None, 1152) 0 conv2d_15[0][0] __________________________________________________________________________________________________ dense_5 (Dense) (None, 100) 115300 flattened[0][0] __________________________________________________________________________________________________ dropout_5 (Dropout) (None, 100) 0 dense_5[0][0] __________________________________________________________________________________________________ dense_6 (Dense) (None, 50) 5050 dropout_5[0][0] __________________________________________________________________________________________________ dropout_6 (Dropout) (None, 50) 0 dense_6[0][0] __________________________________________________________________________________________________ angle_out (Dense) (None, 1) 51 dropout_6[0][0] __________________________________________________________________________________________________ throttle_out (Dense) (None, 1) 51 dropout_6[0][0] ======================= Total params: 266,628 Trainable params: 266,628 Non-trainable params: 0 _________________________ None
54. 初步成果
55. Approach to Model Design
56. Base Model • Total params: 266k • Trainable params: 266k • Non-trainable params: 0
57. Approach #1 • Maxpooling ◦ 在Convolution layer 後加入 Maxpooling ，提取陣列中最大值， 削減雜訊，因此可以大幅減少參數 量。 • Batch Normalization ◦ 方向、速度的值介於1至-1之間，標 準化後，模型更容易學到規律，提 升預測準確度 • 參數量減少 42%
58. Approach #2 (Cropping) 120 x 160 100 x 160 裁切影像高度 20 pixels Total params: 229k Trainable params: 229k Non-trainable params: 0 比 base model 少了 14% 參數量
59. Approach #3 (Image Preprocessing) • 目的 ◦ 在輸入影像畫輔助線，突出特徵，降 低環境雜訊干擾 • 手法 ◦ 使用OpenCV處理輸入影像 ◦ 邊緣偵測—Canny + HoughLines ◦ 顏色空間—inRange(HSV偵測) • 限制 ◦ 光線、干擾物影響不固定，難以準確 切割 ◦ Inference時也要進行相同的前處理， 將影響效能
60. Approach #4 (Batch Learning vs Online Learning) 根據不同目的與功能，針 對性地選擇測試資料集， 逐次加入訓練，結果常優 於一次性大鍋炒式的訓 練！
61. Model Assessment
62. 這麼多模型搞得我好亂，到底誰厲害啊？ • 課本說畫出ROC曲線算AUC，但是... ◦ ground truth很難蒐集 ◦ 就算有也很難度量 • 回歸問題本質 ◦ 車子要順順跑 ◦ 會避障 ◦ 樹莓派運算資源的限制 • 決定採用外顯行為評量模型
63. Criteria 1. 完成圈數 2. 行車穩定性 3. 避障能力 4. 車速 5. 訓練參數量
64. 模型比較
65. 機器到底學了什麼？
66. 「獅子 vs 北極熊」抑或是「草地 vs 雪地」?
67. 無師自通？
68. 我發誓沒教它這個...
69. 六合彩報明牌？ • 藍線 • 踢腳板 ◦ 在訓練車道永遠伴隨 著直線道 • 反光 ◦ 訓練車道末端總是有 反光 反光 踢腳板 藍線
70. Grad-Cam 參考資料 : https://github.com/ramprs/grad-cam
71. Heat Map (Base Model)
72. Heat Map (踢腳板)
73. Heat Map (避障)
74. Heat Map (Base Model vs Image Pre-processing) Base Model Image Pre-processing Image Pre-processing可以減少ㄧ層 convolution layer嗎？
75. 成果
76. 展望未來
77. Future Works • 方向號誌 • 過斑馬線停車再開 • 論影像前處理之必要 • 兩車互動 ◦ 兩車追逐競速超車 ◦ 兩車相向避讓 • 兩台同型車子可以用同一個 model嗎？ • 多個感測器
78. 結語
79. 餵什麼，像什麼，沒有例外 具有人工智慧的
80. 組員OS：「他說作 Donkey Car 是...」 “快快樂樂作專題， 輕輕鬆鬆學 Deep Learning！”
81. 「其實是....」 快快樂樂作專題， 輕輕鬆鬆學 Deep Learning 「Data 真^%#@$^#難搞」 「我已經加了OOXX，為什麼還train不出來？」 「地板幹嘛要有反光啊？！」
82. 驢車傳說 • 車子不能誇，一誇就撞牆 • 運動前要熱身，車子也要暖車 • 會養成「看到空地就想貼車道」的惡習 • 他組學員：「作 Donkey Car 的好吵！」
83. Reference 1. [nVIDIA Paper] https://devblogs.nvidia.com/deep-learning-self-driving-cars/ 2. [Donkey Car 官網] http://www.donkeycar.com/ 3. [Donkey Car 程式碼] https://github.com/wroscoe/donkey 4. [組裝教學與經驗分享] https://medium.com/ljlstyle/tagged/autonomous-cars 5. [FB社團] https://www.facebook.com/groups/donkeycar.taipei/
