Transcript

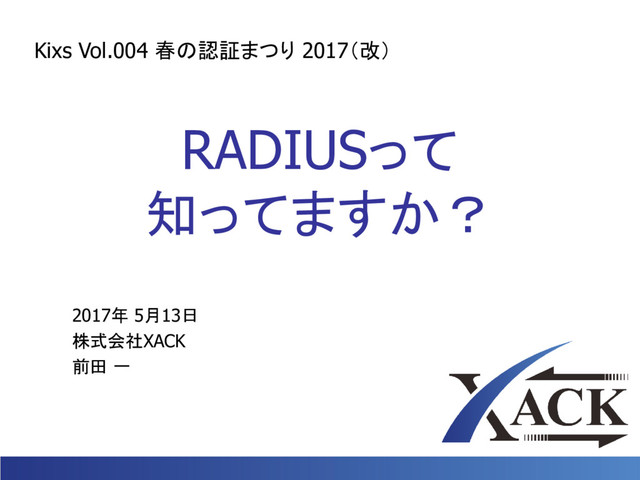

RADIUSって 知ってますか? 2017年 5月13日 株式会社XACK 前田 一 Kixs Vol.004 春の認証まつり
2017(改)
目次 Copyright © 2017 XACK, Inc. All Rights Reserved. 1
XACKって、こんなことやってる会社です RADIUSって何? サービス例 こんな感じのプロトコル RADIUSの良いところ システム例 これからのRADIUS
XACKってこんなことやってる会社です 商号 株式会社XACK ザックと読みます 住所 東京都千代田区神田小川町 何気に秋葉に近い 製品 • RADIUSサーバー
• DHCPサーバー • DNSサーバー 主力3製品です。 フルスクラッチの国 産製品です。 仕事 • 上記製品のパッケージ販売 • パッケージ販売に伴うSE作業支援 • パッケージのカスタマイズ • 一点物のソフトウェア開発 事例 • KDDI様データベース更新用RADIUSサー バ・・・2015年 • NTTドコモ様「docomo Wi-Fi」用RADIUS サーバ・・・2013年 • ソフトバンク様「Wi-Fiスポット」用RADIUS サーバ・・・2012年 • QTNet様RADIUSサーバ・・・2012年 • ctc様RADIUSサーバ・・・2012年 Copyright © 2017 XACK, Inc. All Rights Reserved. 2
RADIUSって何? Wikipediaで調べると 『RADIUS(ラディウス、ラディアス、Remote Authentication Dial In User Service)は、ネットワーク資源の利用の可否の判断(認証)と、利用の事実 の記録(アカウンティング)を、ネットワーク上のサーバコンピュータに一元化
することを目的とした、IP上のプロトコルである。名称に「ダイヤルイン」とい う言葉を含むことからわかるように、元来はダイヤルアップ・インターネット接 続サービスを実現することを目的として開発された。しかし、常時接続方式 のインターネット接続サービス、無線LAN、VLAN、コンテンツ提供サービスな どのサービス提供者側設備において、認証とアカウンティングを実現するプ ロトコルとして幅広く利用されている。』最終更新 2016年8月24日 (水) 01:01 ウィキペディア日本語版 要は、端末を使って良いかの認証を行うための プロトコルです。 Copyright © 2017 XACK, Inc. All Rights Reserved. 3
サービス例 Wikipediaでも書かれていましたが、以下のよう なサービスで使われています ADSL/光回線を使ってISPへ接続 ひかり電話等のIP電話の接続 携帯電話/スマホのLTE接続
スマホ/パソコンの無線LAN接続 事務所へリモートからVPN接続 Copyright © 2017 XACK, Inc. All Rights Reserved. 4
端末 PPPoEやGTP-C等 こんな感じのプロトコル Copyright © 2017 XACK, Inc. All Rights
Reserved. 5 RADIUS クライアント RADIUS サーバ Access-Request Access-Accept BAS/LAC/LNS/PGW等 とあまり馴染みが無い 装置が挙げられる Accounting-Request(Start) Accounting-Response Accounting-Request(Stop) Accounting-Response ADSL/光用の ルータやSTB、 LTEや無線LAN で使用するスマ ホ/タブレット/PC 等が挙げられる 認証要求 ID/パスワード等を 使用して、認証して 良いかを判断する 認証OK 認証成功時の応答 失敗時は、Access- Rejectを応答する 課金開始 このタイミングから 課金が開始される。 時間やパケット量で 課金 課金終了 このタイミングまで課 金される。
RADIUSの良いところ UDPパケットなので軽い (でも、そのおかげで時々パケットロストします) 結構好き勝手な拡張が出来る (XACKが提供してきたRADIUSサーバーは、全 てのお客様で別物) クライアントが多種多様
Copyright © 2017 XACK, Inc. All Rights Reserved. 6
ISP 家庭/職場 システム例-ISP ISPでのシステム例です Copyright © 2017 XACK, Inc.
All Rights Reserved. 7 STB/ルータ BAS RADIUSサーバ RADIUS PPPoE 回線によってプロトコ ルは異なります。 光ケーブルなら PPPoEが多い 冗長化の為に2台以 上設置します。 STB/ルータに設定し たユーザID/パスワー ドを使用して認証 ユーザID/パス ワードを設定
MNO/MVNO システム例-LTE LTEでのシステム例です Copyright © 2017 XACK, Inc. All
Rights Reserved. 8 スマホ/タブレット PGW (APNの宛先) RADIUSサーバ RADIUS LTE LTEってのは大雑把 過ぎますが、正確に はGTP-Cというプロト コルが使われます 冗長化の為に2台以 上設置します。 スマホ/タブレットの電 話番号等を使用して 認証 ユーザID/パス ワードを設定す ることもある (APNだけの場 合も多い)
3万人毎に収容 3万人毎に収容 3万人毎に収容 システム例-ちょっと面白い構成 通信サービスで事故が発生した時、総務省へ の報告義務が有ります。 2時間以上の事故で、3万人以上に影響 →
これを逆手に取ります Copyright © 2017 XACK, Inc. All Rights Reserved. 9 BAS RADIUSサーバ STB/ルータ RADIUS サーバは、 数十台と なっている!
これからのRADIUS 元々は、ダイヤルアップという死語に近いサー ビス用に開発されたプロトコルですが、まだま だ現役です。特にWi-Fi関連は! Wi-Fiアクセスポイント 各キャリア様が提供しているWi-Fiアクセスポイント では、SIMカードによる認証を行っていて、これに RADIUSが使われています。
さらに、IEEE802.11aiという規格が昨年成立し、対 応したアクセスポイントや端末だと、Wi-Fi認証が非 常に高速化されます。(エリアに入ったと認識したら 認証(=インターネット接続)が完了している) Copyright © 2017 XACK, Inc. All Rights Reserved. 10
http://www.xack.co.jp
