2020 年の秋、改めて学ぶ Scheduling Framework #k8sjp / Kubernetes Meetup Tokyo 35th

y_taka_23
October 28, 2020

2020 年の秋、改めて学ぶ Scheduling Framework #k8sjp / Kubernetes Meetup Tokyo 35th

Kubernetes Meetup Tokyo #35 で使用したスライドです。

Kubernetes において Pod を配置する Node を決定する手続きをスケジューリングと呼びます。多くのユースケースではデフォルトのスケジューリングで充分ですが、機械学習基盤や大規模なネットワークストレージとの併用など、一部の用途ではドメイン知識を反映したスケジューリングが必要になります。

このような場合、従来は JSON Webhook で動作する Scheduler Extender が使用されていましたが、拡張性の乏しさや実行時オーバヘッドに課題がありました。今回紹介する Scheduler Framework は、この問題を解決するために SIG Scheduling により実装が進められてきたプロジェクトです。

前回、2019 年の 2 月の段階 (https://speakerdeck.com/ytaka23/kubernetes-meetup-tokyo-16th) ではプロジェクトの大部分が未実装な状態でした。それから 一年半が経過し、v1.19.0 の段階では、既存の kube-scheduler については Scheduling Framework ベースに移行が完了、また out-of-tree なオリジナル実装も可能な状態まで整備されています。

イベント概要:https://k8sjp.connpass.com/event/191298/
録画:https://youtu.be/sOAOazECemA?t=6453

y_taka_23

October 28, 2020
Tweet

More Decks by y_taka_23

Other Decks in Technology

Transcript

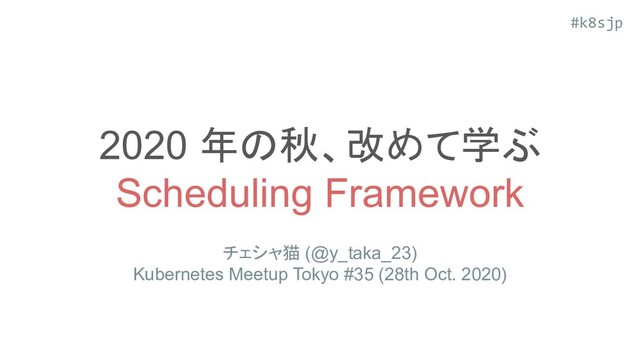

  1. #k8sjp
    2020 年の秋、改めて学ぶ
    Scheduling Framework
    チェシャ猫 (@y_taka_23)
    Kubernetes Meetup Tokyo #35 (28th Oct. 2020)

    View full-size slide

  2. #k8sjp
    Scheduling: Pod を配置する Node を決める

    View full-size slide

  3. #k8sjp
    KEP-624: Scheduling Framework
    https://github.com/kubernetes/enhancements/blob/master/keps/sig-scheduling/
    624-scheduling-framework/README.md

    View full-size slide

  4. #k8sjp
    Pod 配置へのドメイン知識の反映
    ● Scheduler Extender
    ○ JSON Webhook で外部サービスに問い合わせ
    ○ 拡張点が限定的(4 箇所)、実行時オーバヘッドも大きい
    ● Scheduler Framework
    ○ Go で指定の Interface を実装して本体と同時にビルド
    ○ 自由度は高く(12 箇所)、パフォーマンスは良い

    View full-size slide

  5. #k8sjp
    https://kubernetes.io/docs/concepts/scheduling-eviction/scheduling-framework/
    Scheduler Extender で拡張可能だった点
    Preemption

    View full-size slide

  6. #k8sjp
    拡張点ごとのインタフェース
    // 条件に合う Node の候補をリストアップする Plugin
    type FilterPlugin interface {
    Name() string
    Filter(ctx context.Context, state *CycleState,
    pod *v1.Pod nodeInfo *NodeInfo) *Status
    }
    // その中からベストな Node を選ぶための比較用 Plugin
    type ScorePlugin interface {
    Name() string
    Score(ctx context.Context, state *CycleState,
    pod *v1.Pod nodeInfo *NodeInfo) (int64, *Status)
    }

    View full-size slide

  7. #k8sjp
    Scheduling
    Cycle
    Plugin A
    Plugin B
    Plugin C
    PreFilter Filter Score

    View full-size slide

  8. #k8sjp
    Scheduling
    Cycle
    Plugin A
    Plugin B
    Plugin C
    PreFilter Filter Score
    共通条件 重み付き合計

    View full-size slide

  9. #k8sjp
    Scheduling
    Cycle
    Plugin A
    Plugin B
    Plugin C
    PreFilter Filter Score
    CycleState 任意の Key-Value
    事前計算 参照 参照

    View full-size slide

  10. #k8sjp
    前回の LT から 1 年と半年
    https://speakerdeck.com/ytaka23/kubernetes-meetup-tokyo-16th

    View full-size slide

  11. #k8sjp
    一年半が経過してどうなったか

    View full-size slide

  12. #k8sjp
    Scheduling Framework の進捗
    ● 提案されていた拡張点の実装完了
    ○ 既存のロジックも Plugin として移植済み
    ● Plugin を組み合わせて Scheduling Profile を定義
    ○ ひとつのスケジューラに複数の Profile を定義可能
    ● Out-of-Tree のスケジューラ実装が可能に
    ○ Framework を外部から呼び出せば Fork は不要

    View full-size slide

  13. #k8sjp
    Scheduling Framework の進捗
    ● 提案されていた拡張点の実装完了
    ○ 既存のロジックも Plugin として移植済み
    ● Plugin を組み合わせて Scheduling Profile を定義
    ○ ひとつのスケジューラに複数の Profile を定義可能
    ● Out-of-Tree のスケジューラ実装が可能に
    ○ Framework を外部から呼び出せば Fork は不要

    View full-size slide

  14. #k8sjp
    https://kubernetes.io/docs/concepts/scheduling-eviction/scheduling-framework/
    2019 年 2 月時点で実装済みだった部分

    View full-size slide

  15. #k8sjp
    Scheduling Framework の進捗
    ● 提案されていた全箇所の拡張点の実装完了
    ○ 既存のロジックも Plugin として移植済み
    ● Plugin を組み合わせて Scheduling Profile を定義
    ○ ひとつのスケジューラに複数の Profile を定義可能
    ● Out-of-Tree のスケジューラ実装が可能に
    ○ Framework を外部から呼び出せば Fork は不要

    View full-size slide

  16. #k8sjp
    Scheduler の設定ファイル
    apiVersion: kubescheduler.config.k8s.io/v1beta1
    kind: KubeSchedulerConfiguration
    profiles:
    - schedulerName: binpack-scheduler
    plugins:
    score:
    enabled:
    - name: NodeResourceMostAllocated
    disabled:
    - name: NodeResourceLeastAllocated
    - name: NodeResourceBalancedAllocation
    - schedulerName: another-scheduler
    ...

    View full-size slide

  17. #k8sjp
    Scheduler の設定ファイル
    apiVersion: kubescheduler.config.k8s.io/v1beta1
    kind: KubeSchedulerConfiguration
    profiles:
    - schedulerName: binpack-scheduler
    plugins:
    score:
    enabled:
    - name: NodeResourceMostAllocated
    disabled:
    - name: NodeResourceLeastAllocated
    - name: NodeResourceBalancedAllocation
    - schedulerName: another-scheduler
    ...
    apiVersion: v1
    kind: Pod
    metadata:
    name: my-pod
    spec:
    schedulerName: binpack-scheduler
    container:
    - name: my-app
    image: ytaka23/my-app:v1.0.0
    ...

    View full-size slide

  18. #k8sjp
    Scheduling Framework の進捗
    ● 提案されていた全箇所の拡張点の実装完了
    ○ 既存のロジックも Plugin として移植済み
    ● Plugin を組み合わせて Scheduling Profile を定義
    ○ ひとつのスケジューラに複数の Profile を定義可能
    ● Out-of-Tree のスケジューラ実装が可能に
    ○ Framework を外部から呼び出せば Fork は不要

    View full-size slide

  19. #k8sjp
    Out-of-Tree スケジューラの実装
    import scheduler "k8s.io/kubernetes/cmd/kube-scheduler/app"
    func main() {
    command := scheduler.NewSchedulerCommand(
    scheduler.WithPlugin("my-plugin-1", MyPlugin1),
    scheduler.WithPlugin("my-plugin-2", MyPlugin2),
    ...,
    )
    if err := command.Execute(); err != nil {
    fmt.Printf(os.Stderr, "%v\n", err)
    os.Exit(1)
    }
    }

    View full-size slide

  20. #k8sjp
    Out-of-Tree スケジューラの実装
    import scheduler "k8s.io/kubernetes/cmd/kube-scheduler/app"
    func main() {
    command := scheduler.NewSchedulerCommand(
    scheduler.WithPlugin("my-plugin-1", MyPlugin1),
    scheduler.WithPlugin("my-plugin-2", MyPlugin2),
    ...,
    )
    if err := command.Execute(); err != nil {
    fmt.Printf(os.Stderr, "%v\n", err)
    os.Exit(1)
    }
    }
    トップレベルから Plugin の注入が可能に

    View full-size slide

  21. #k8sjp
    Out-of-Tree の実験的 Plugin
    ● QoS (QueueSort)
    ○ スケジュールの順番を Pod の Priority から QoS に変更
    ● CrossNodePreemption (PostFilter)
    ○ 複数の Node 上の Pod を合わせて追い出す
    ● CoScheduling (QueueSort, PreFilter, Permit, Reserve)
    ○ 特定個数の Pod が集まるまで待機して all or nothing で配置

    View full-size slide

  22. #k8sjp
    まとめ
    ● スケジューリングのカスタマイズ問題
    ○ 実行時のオーバヘッドを抑えつつ拡張点を提供
    ● Plugin 方式の Scheduling Framework
    ○ スケジューラとまとめてひとつのバイナリにビルド
    ● 2019 年後半から 2020 年にかけて大きく進展
    ○ 既存ロジックの移植完了、Out-of-Tree でもビルド可能に

    View full-size slide

  23. #k8sjp
    Reframe Your Scheduling Decision!
    Presented by チェシャ猫 (@y_taka_23)

    View full-size slide
