Kattenklok en wattenklokken

Transcript

1. KATTENKLOK

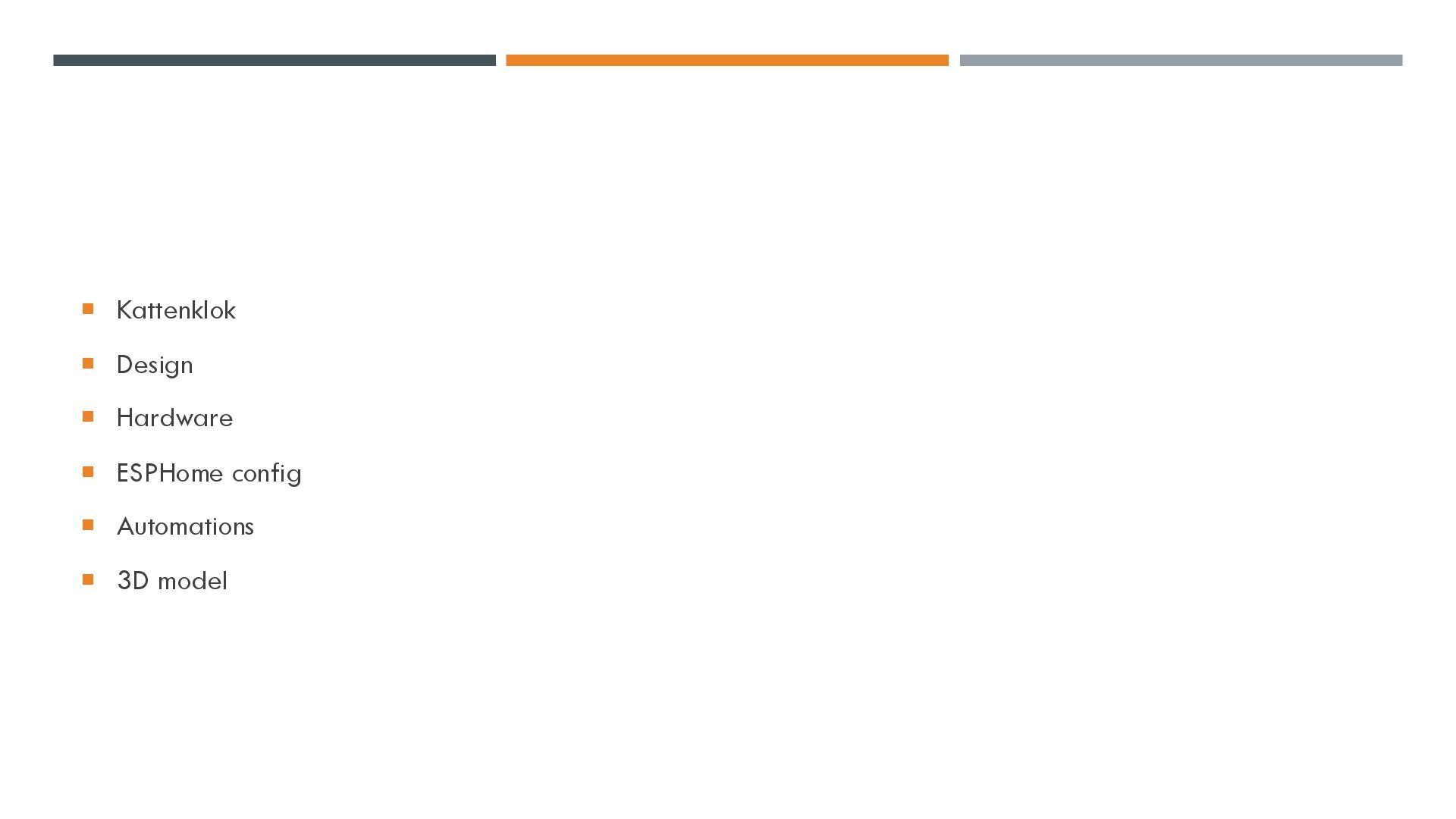

2.  Kattenklok  Design  Hardware  ESPHome config  Automations  3D model
3. WAAR?

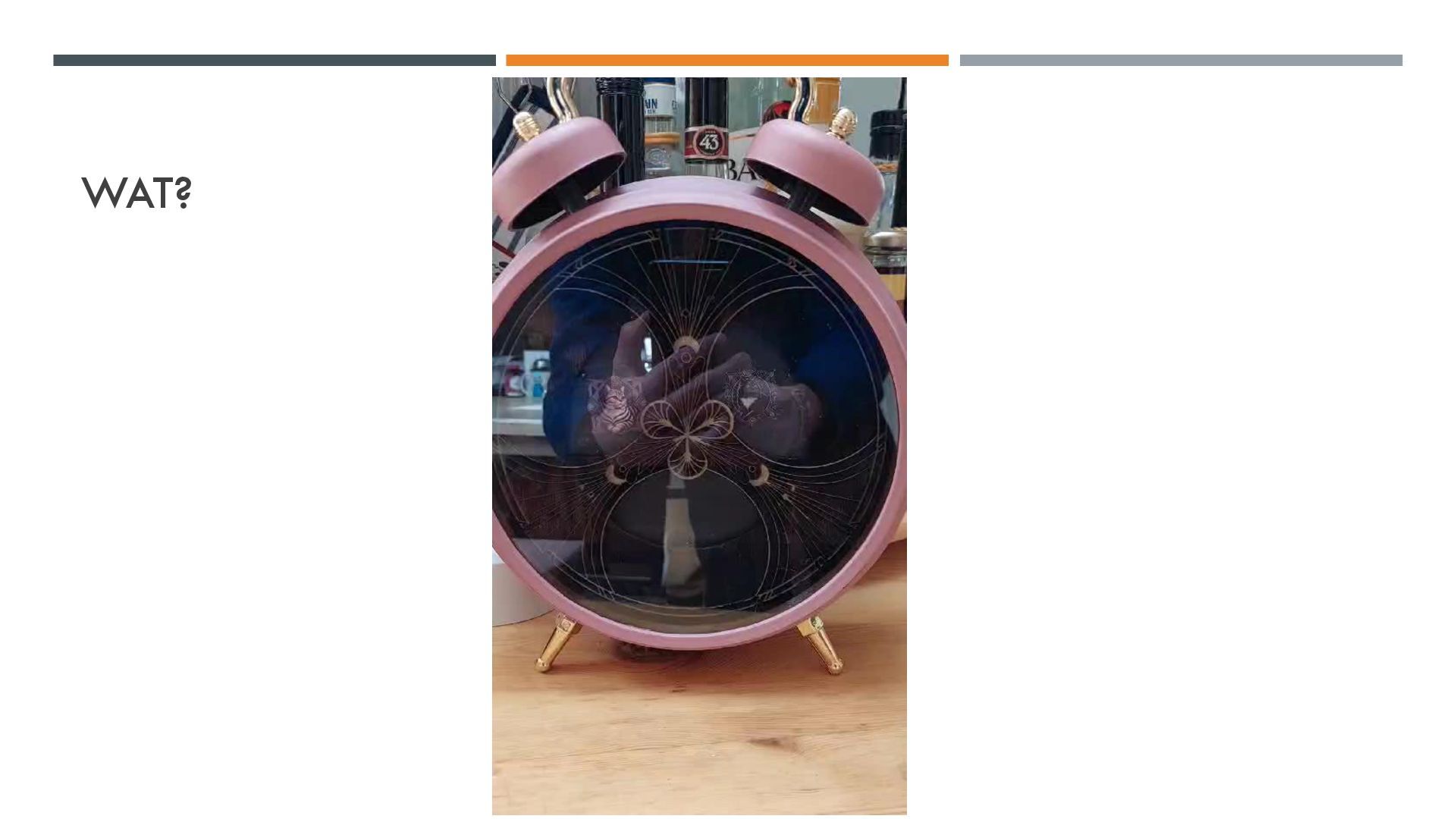

4. WAT?

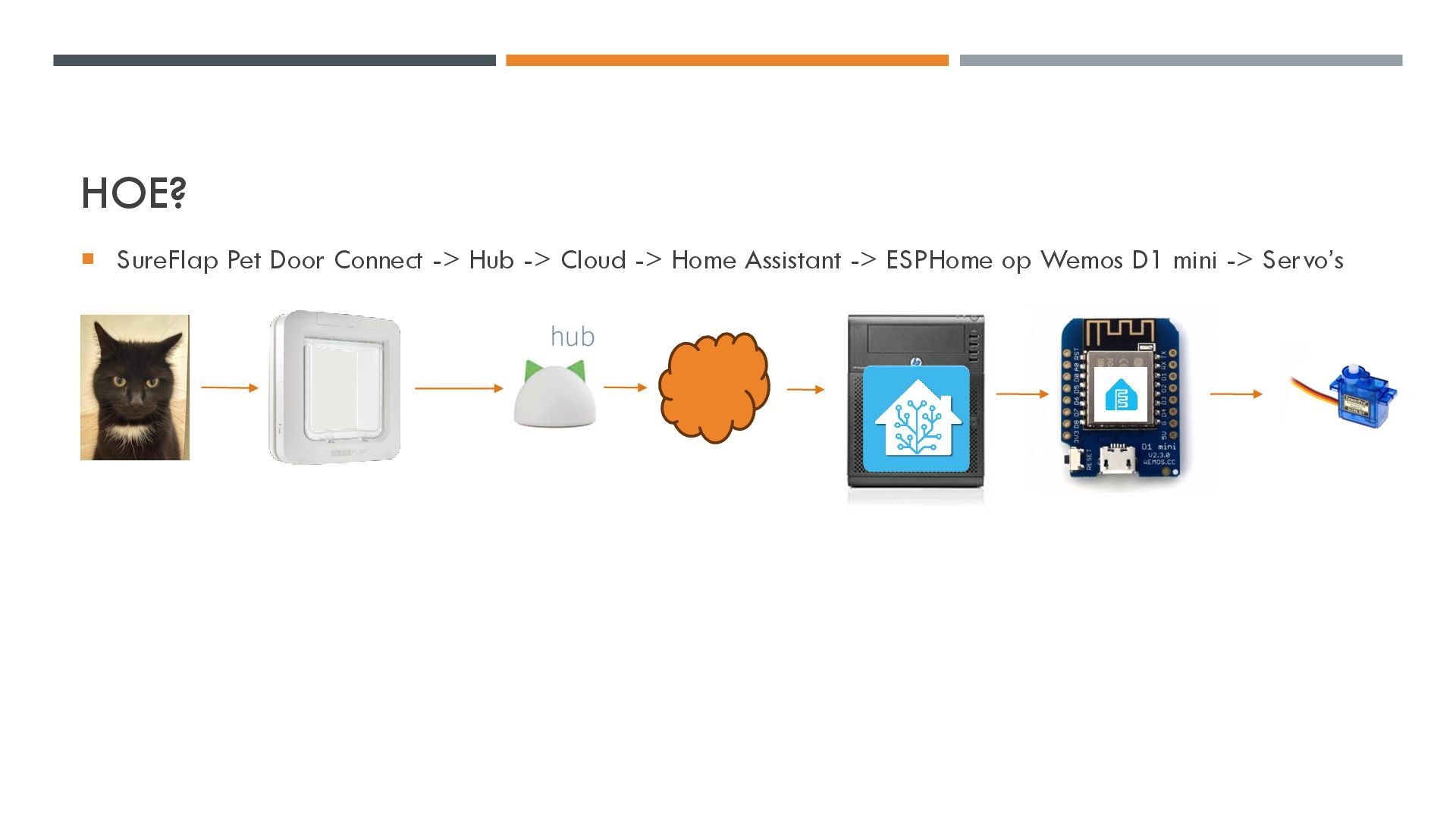

5. HOE?  SureFlap Pet Door Connect -> Hub -> Cloud -> Home Assistant -> ESPHome op Wemos D1 mini -> Servo’s

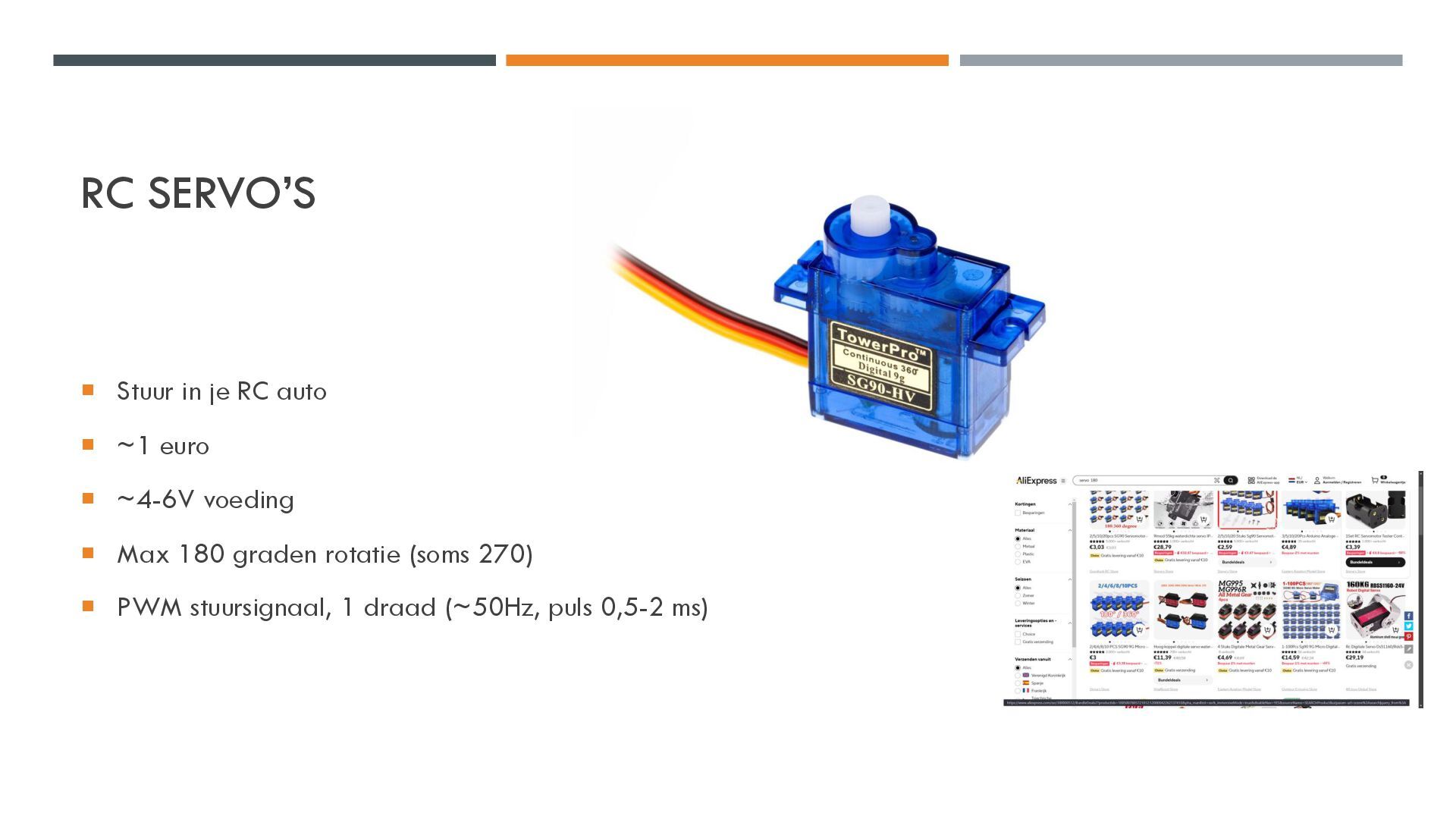

6. RC SERVO’S  Stuur in je RC auto  ~1 euro  ~4-6V voeding  Max 180 graden rotatie (soms 270)  PWM stuursignaal, 1 draad (~50Hz, puls 0,5-2 ms)

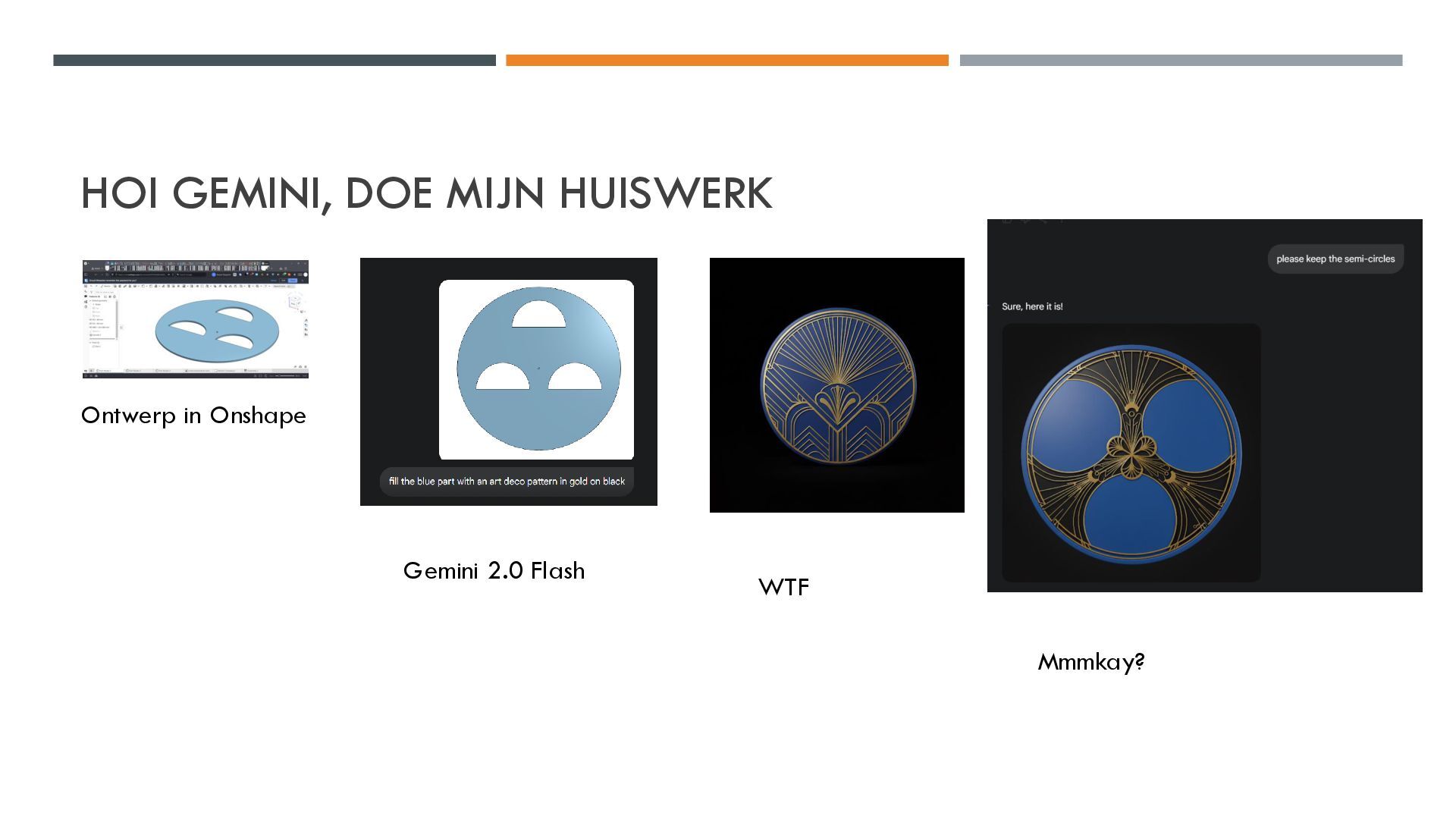

7. HOI GEMINI, DOE MIJN HUISWERK Ontwerp in Onshape Gemini 2.0 Flash WTF Mmmkay?

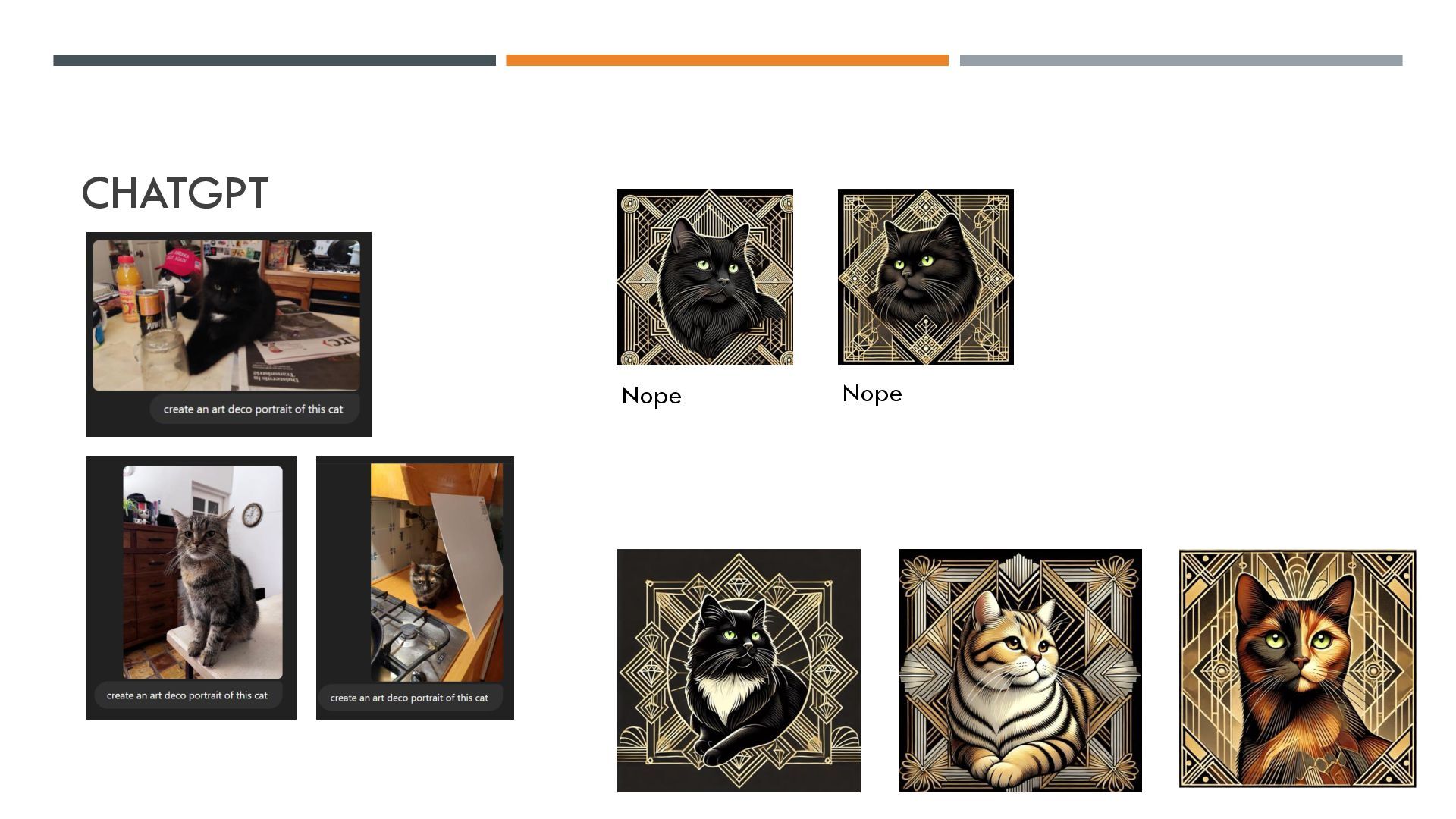

8. CHATGPT Nope Nope

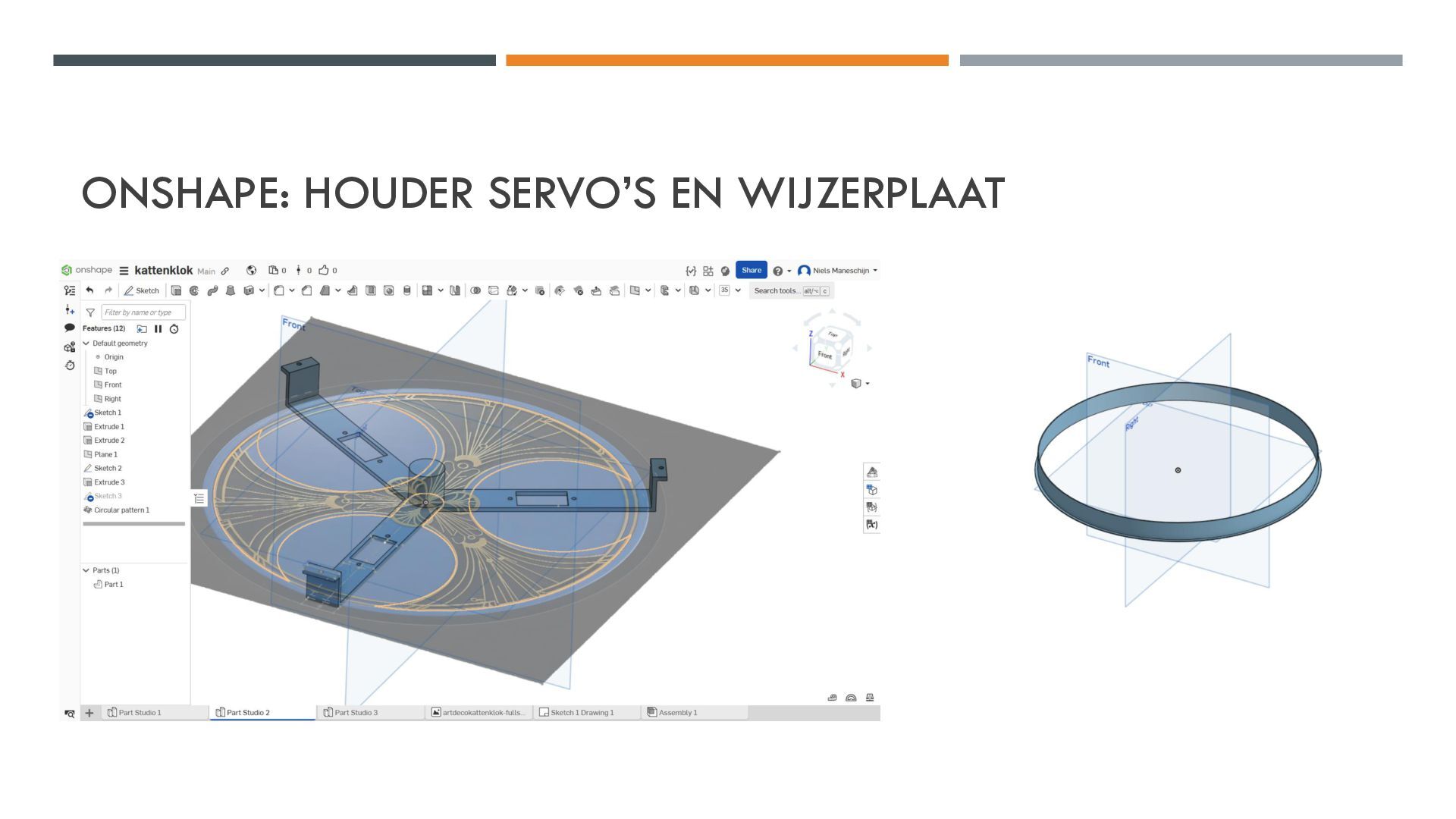

9. ONSHAPE: HOUDER SERVO’S EN WIJZERPLAAT

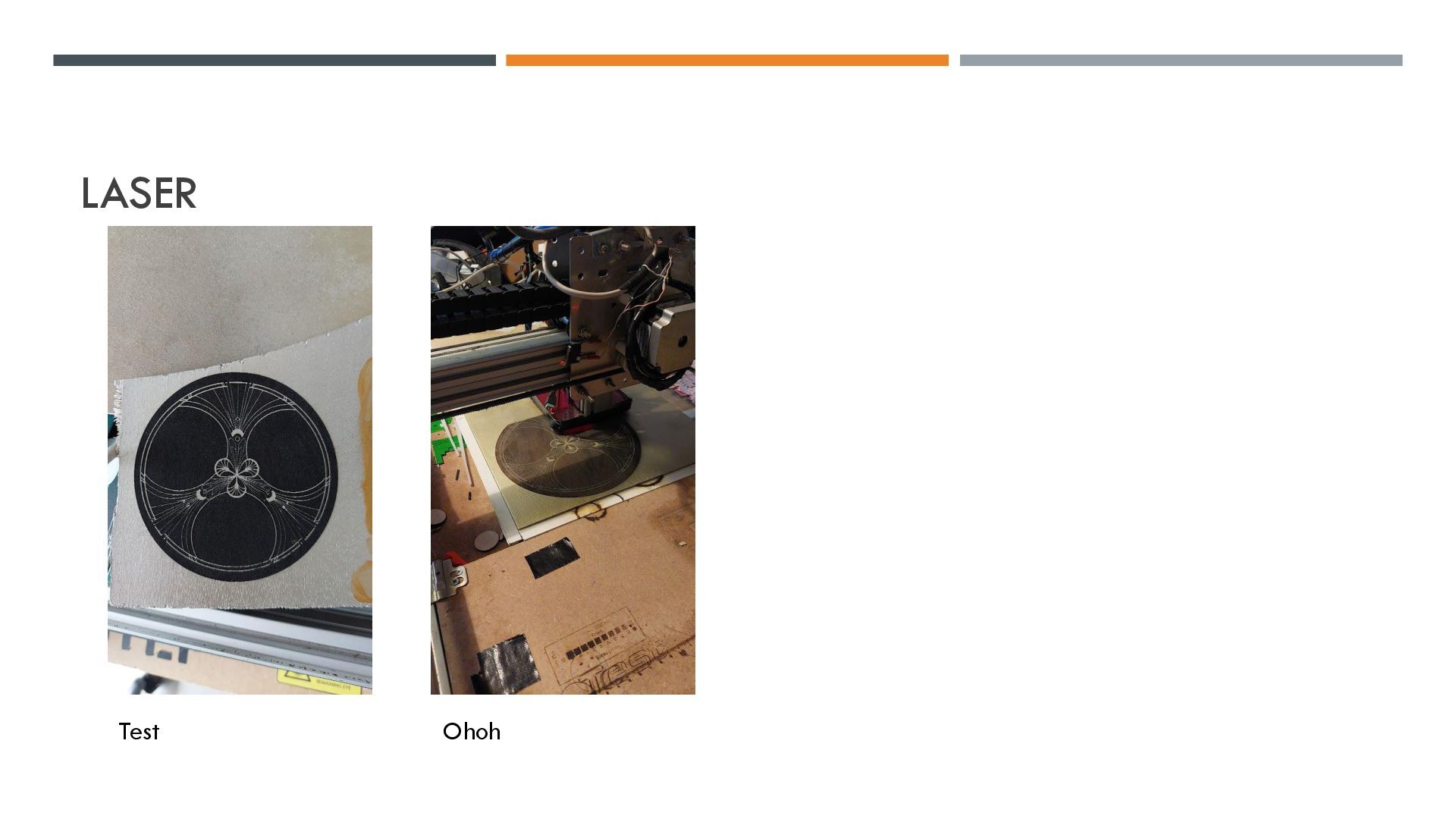

10. LASER Test Ohoh

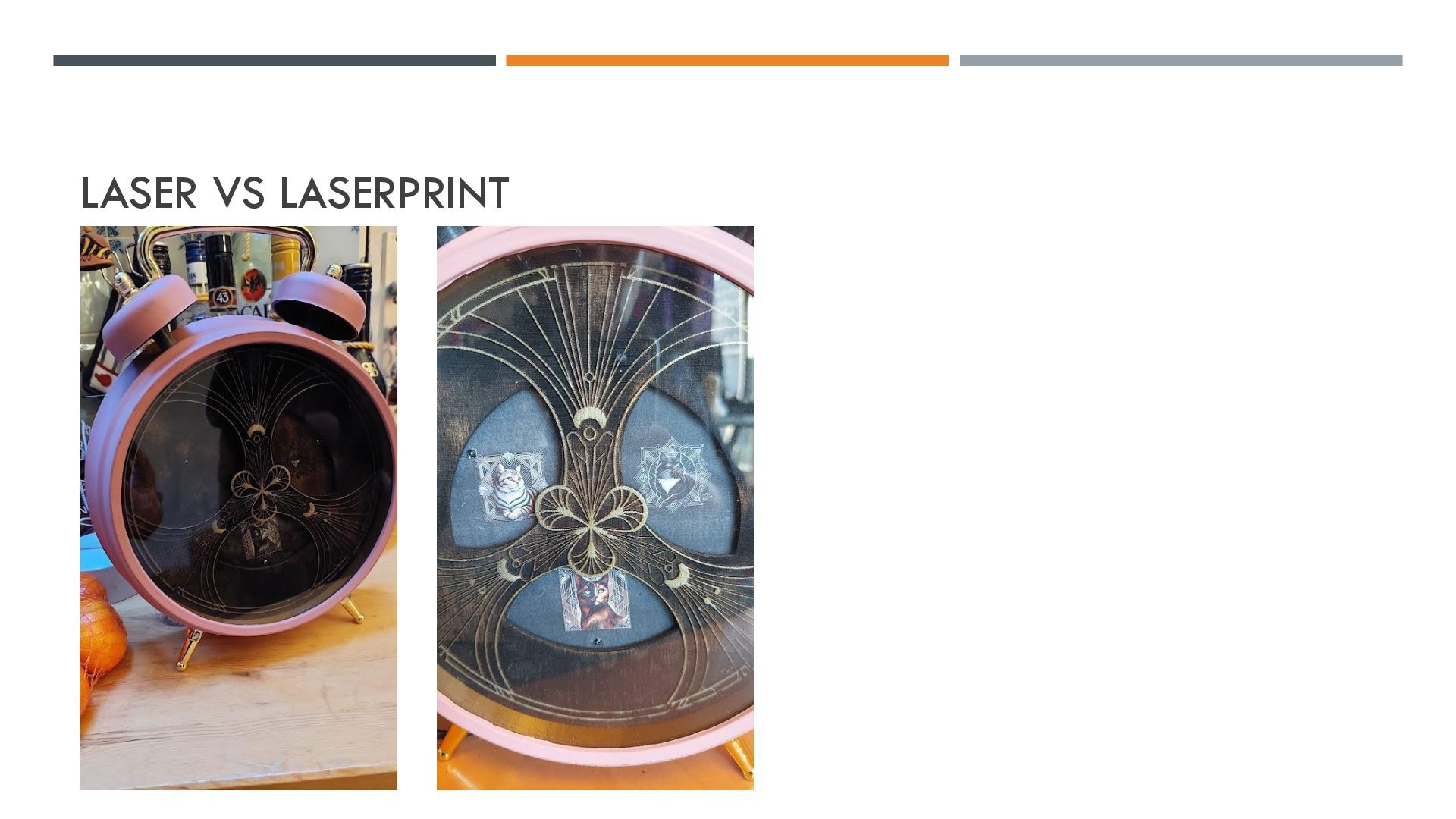

11. LASER VS LASERPRINT

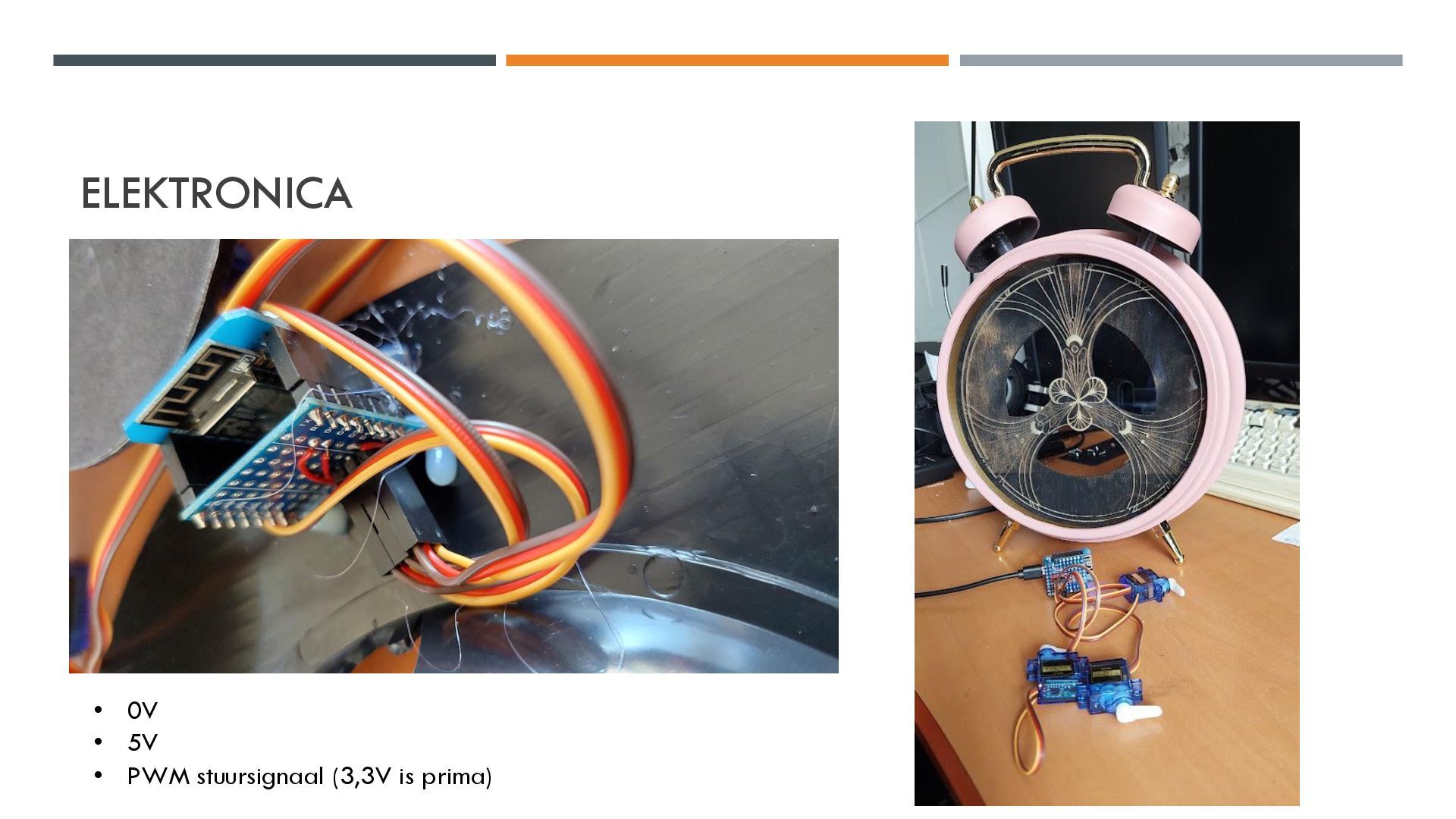

12. ELEKTRONICA • 0V • 5V • PWM stuursignaal (3,3V is prima)
13. ASSEMBLY

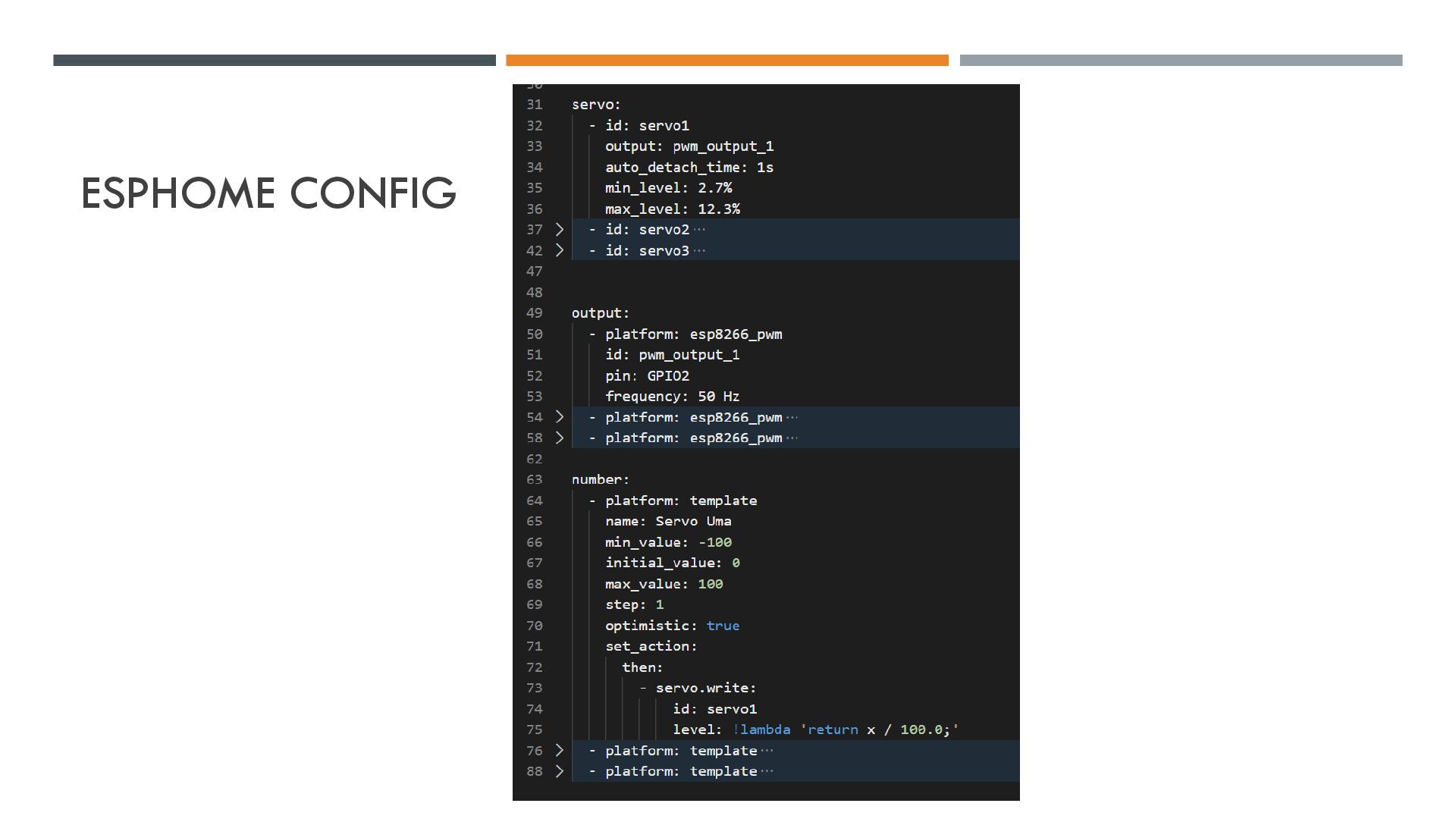

14. ESPHOME CONFIG

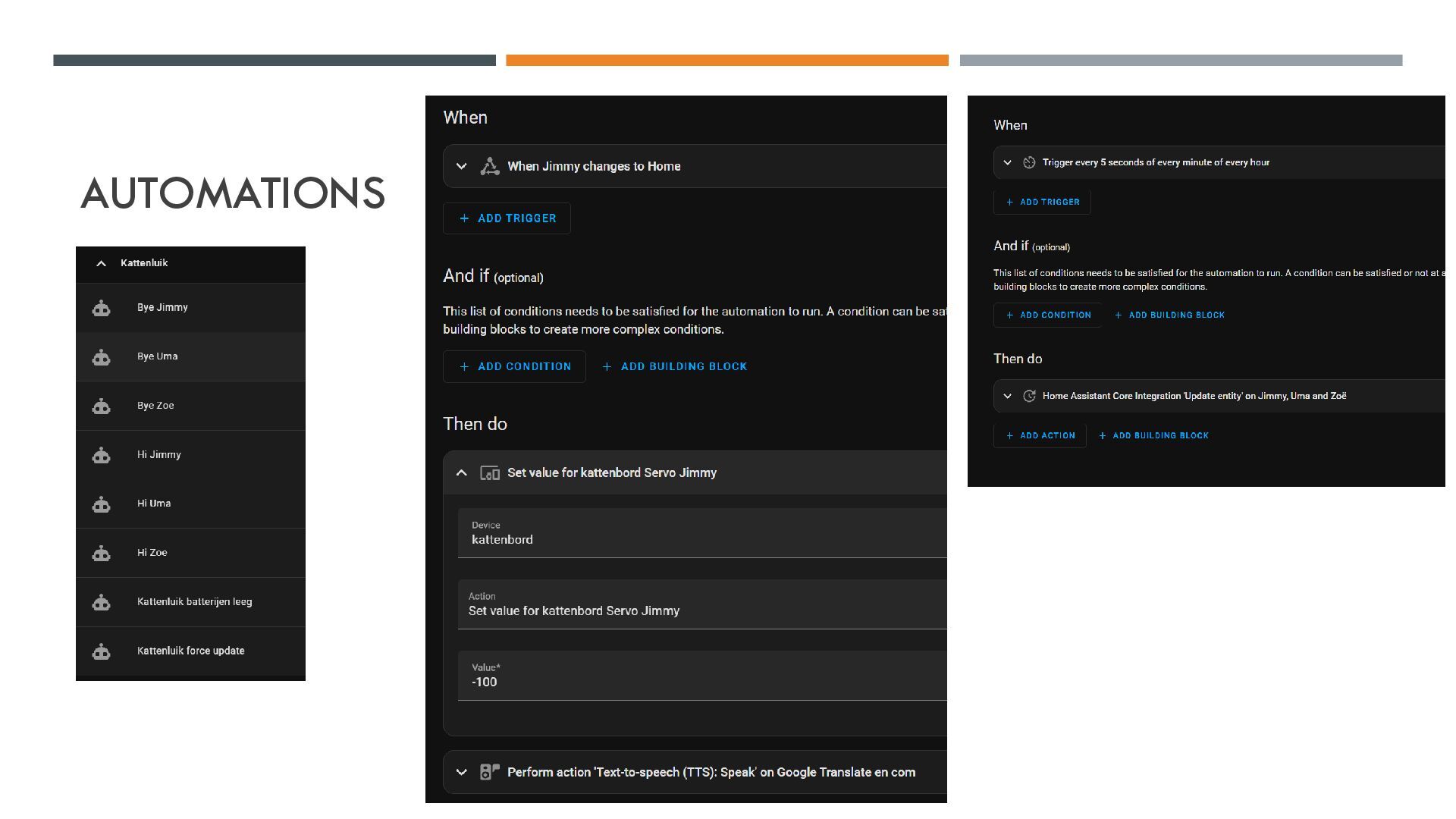

15. AUTOMATIONS

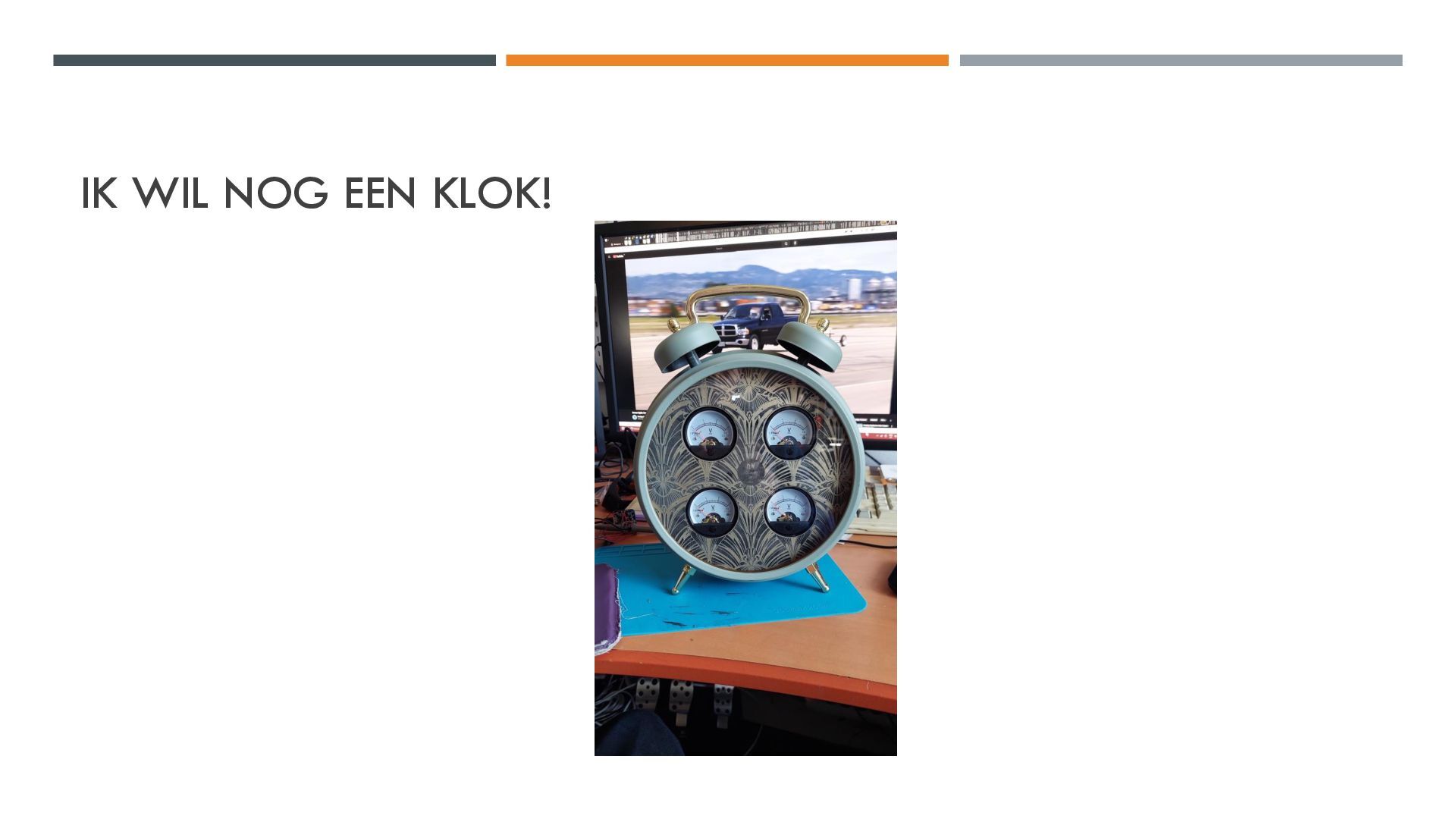

16. IK WIL NOG EEN KLOK!

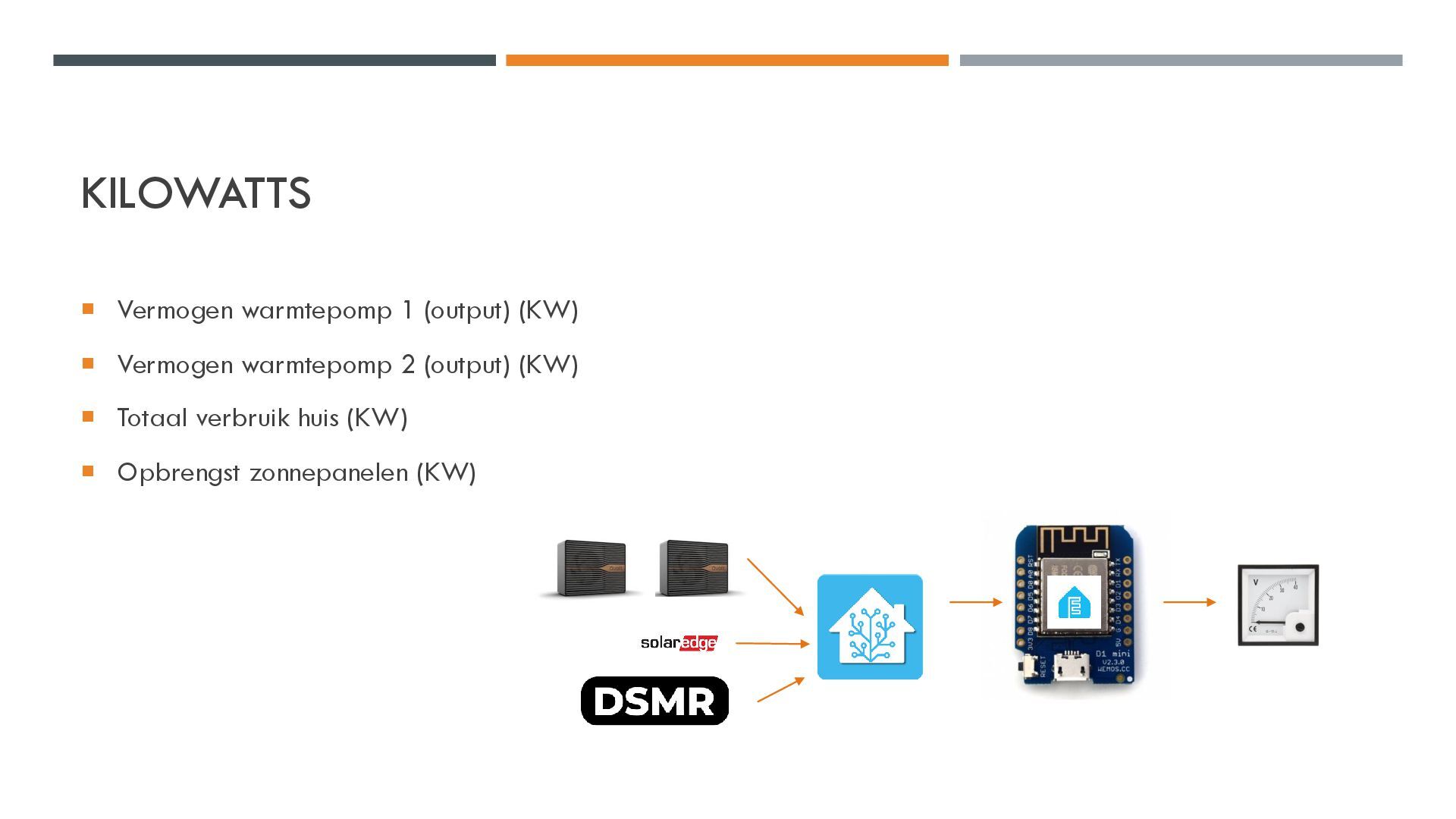

17. KILOWATTS  Vermogen warmtepomp 1 (output) (KW)  Vermogen warmtepomp 2 (output) (KW)  Totaal verbruik huis (KW)  Opbrengst zonnepanelen (KW)

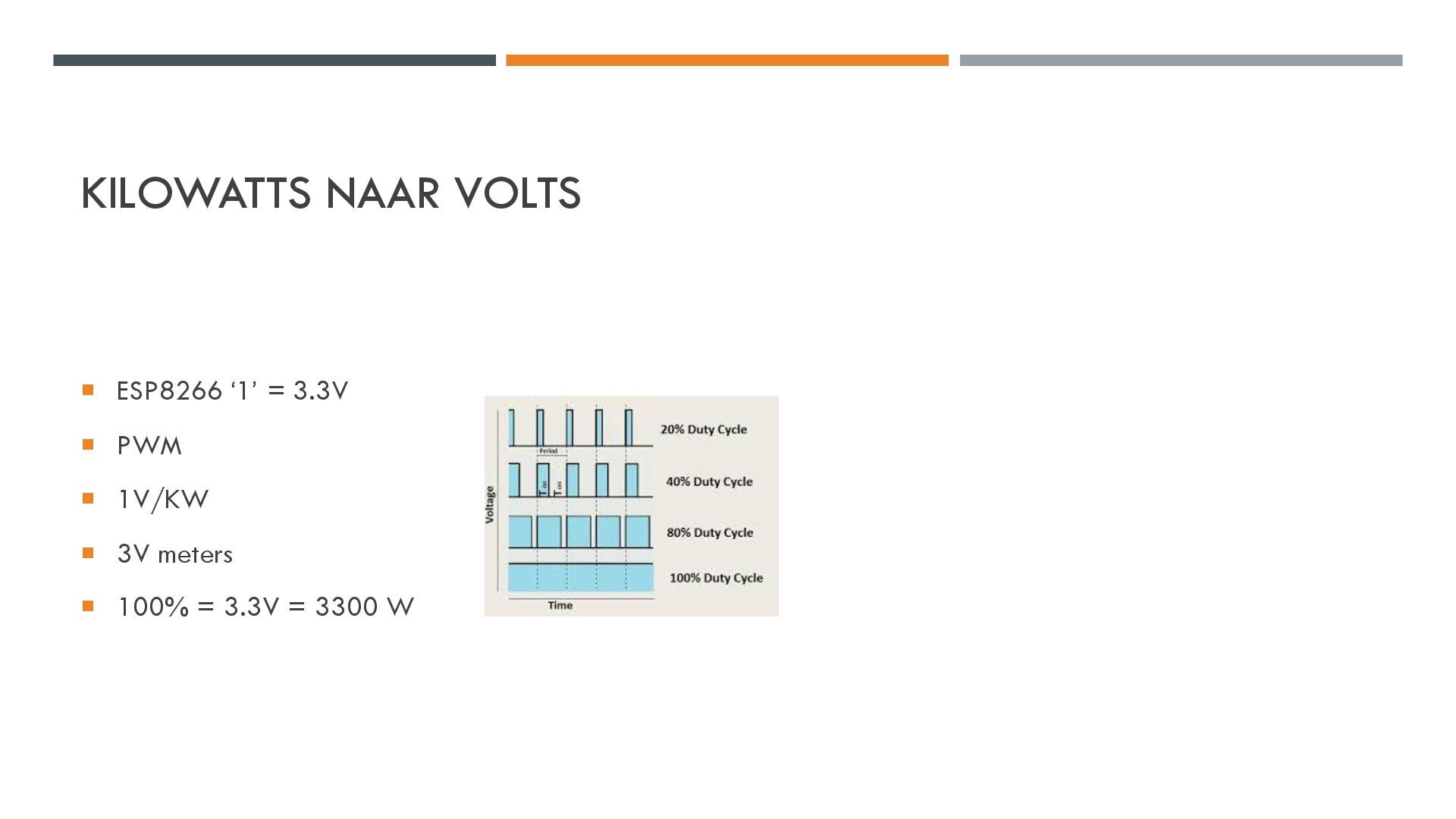

18. KILOWATTS NAAR VOLTS  ESP8266 ‘1’ = 3.3V  PWM  1V/KW  3V meters  100% = 3.3V = 3300 W

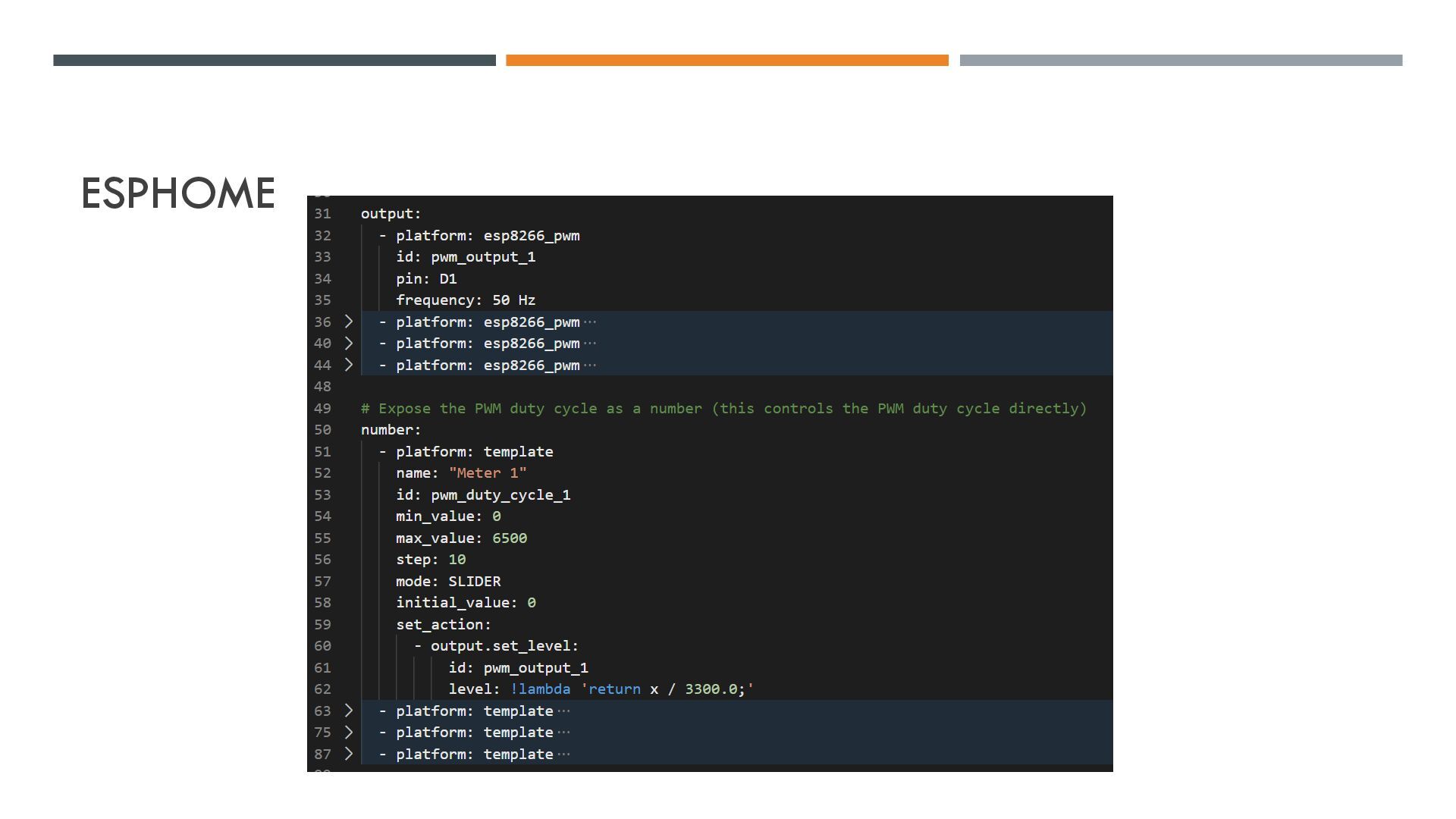

19. ESPHOME

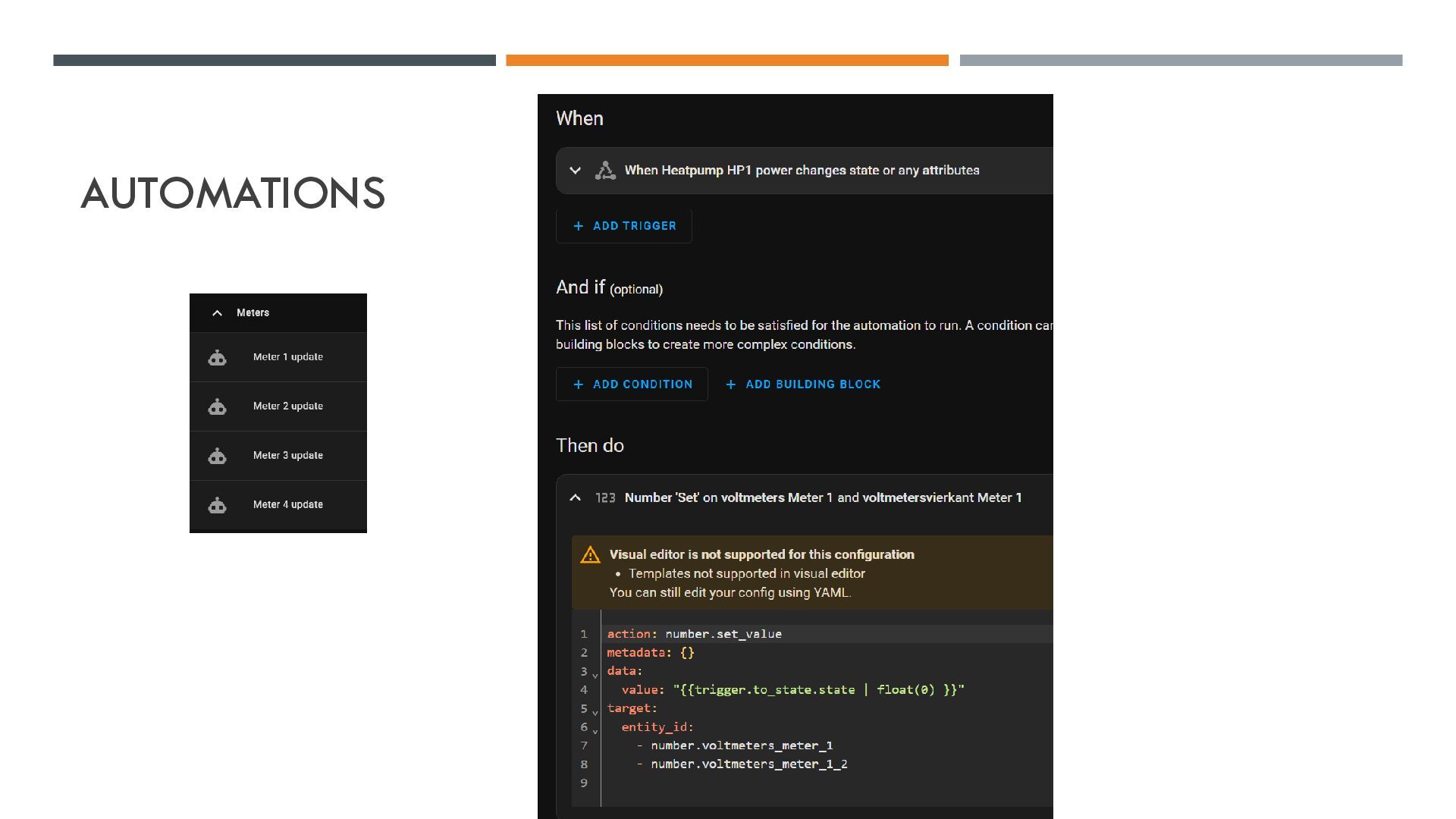

20. AUTOMATIONS

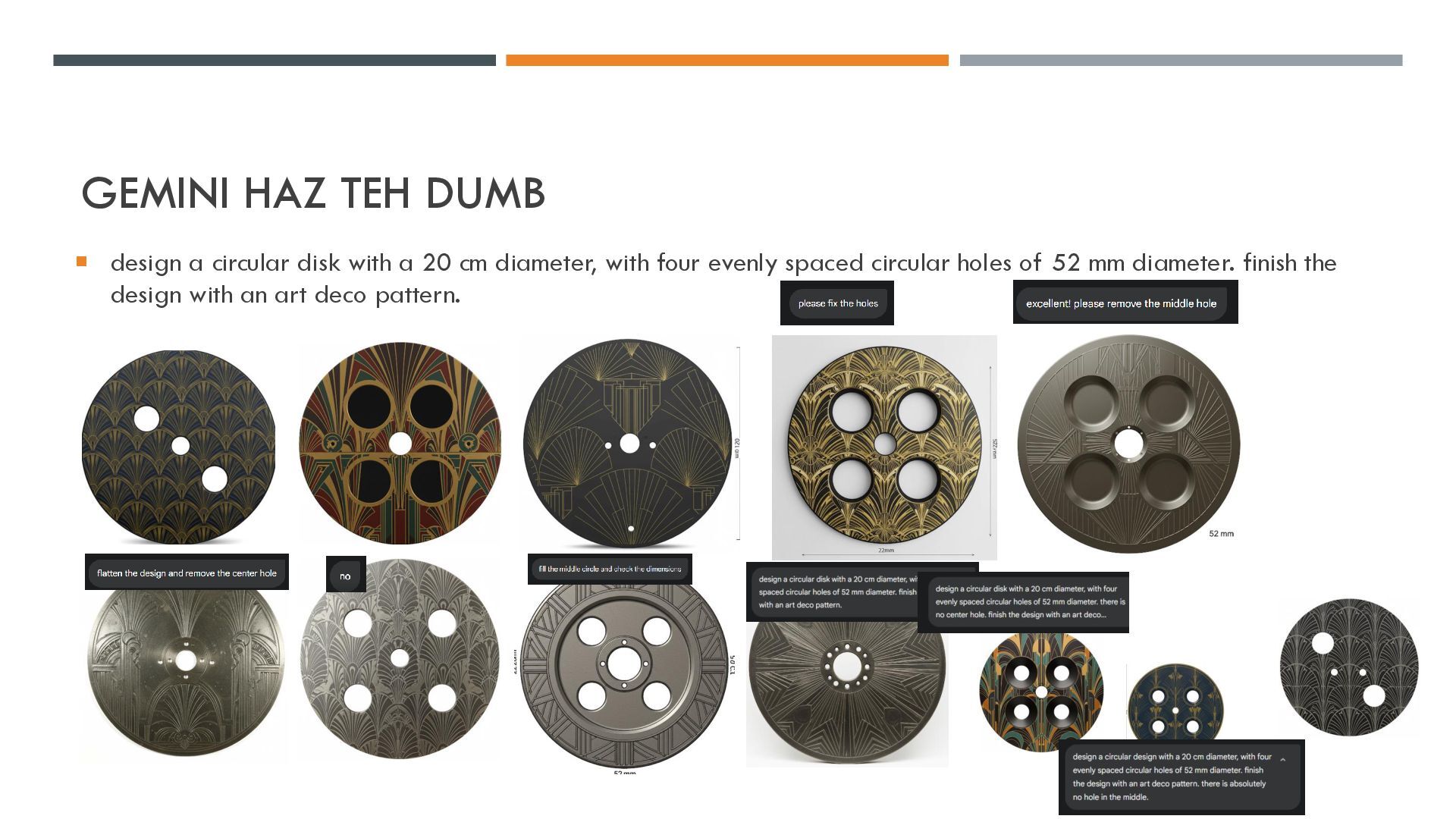

21. GEMINI HAZ TEH DUMB  design a circular disk with a 20 cm diameter, with four evenly spaced circular holes of 52 mm diameter. finish the design with an art deco pattern.

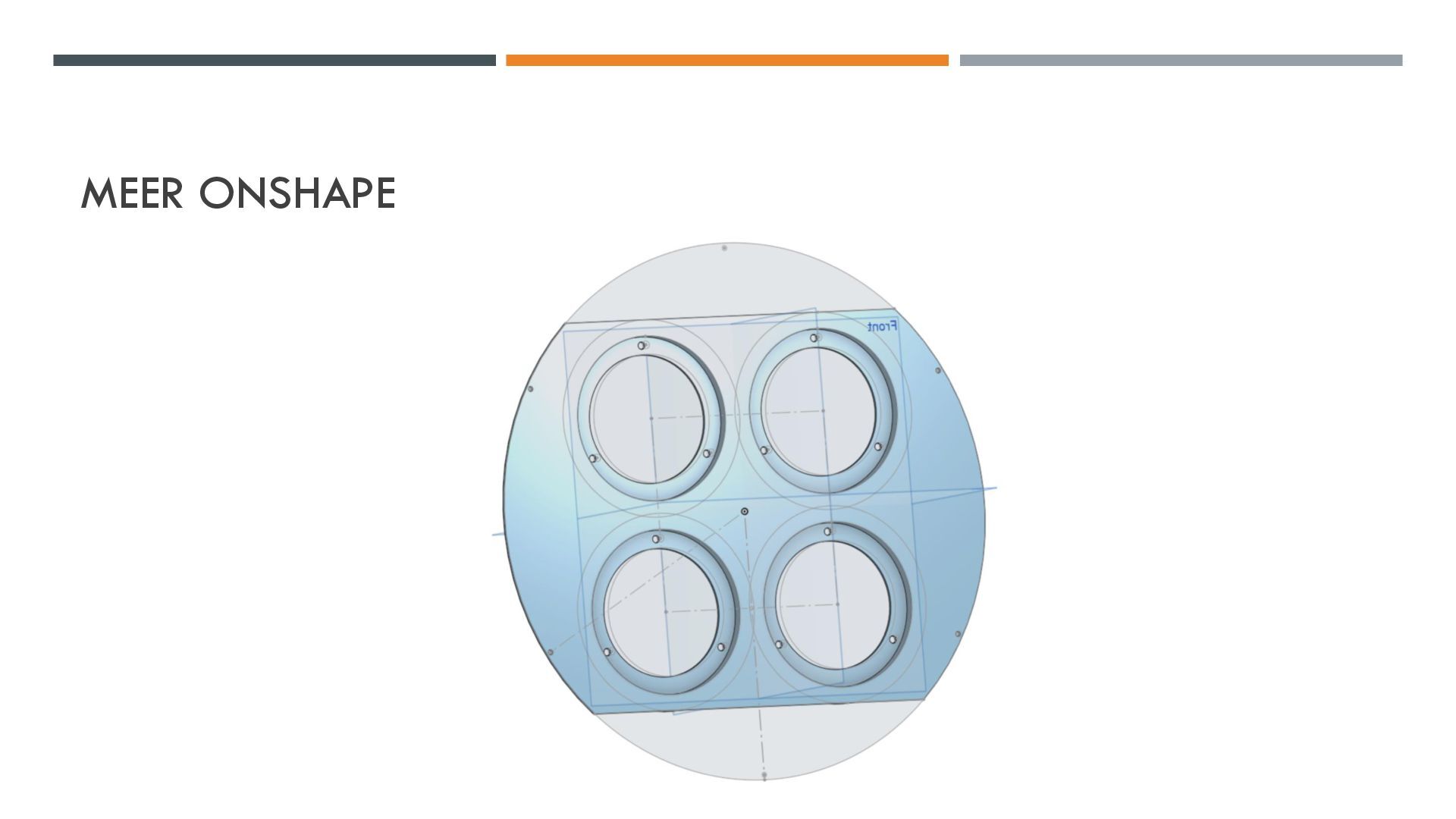

22. MEER ONSHAPE

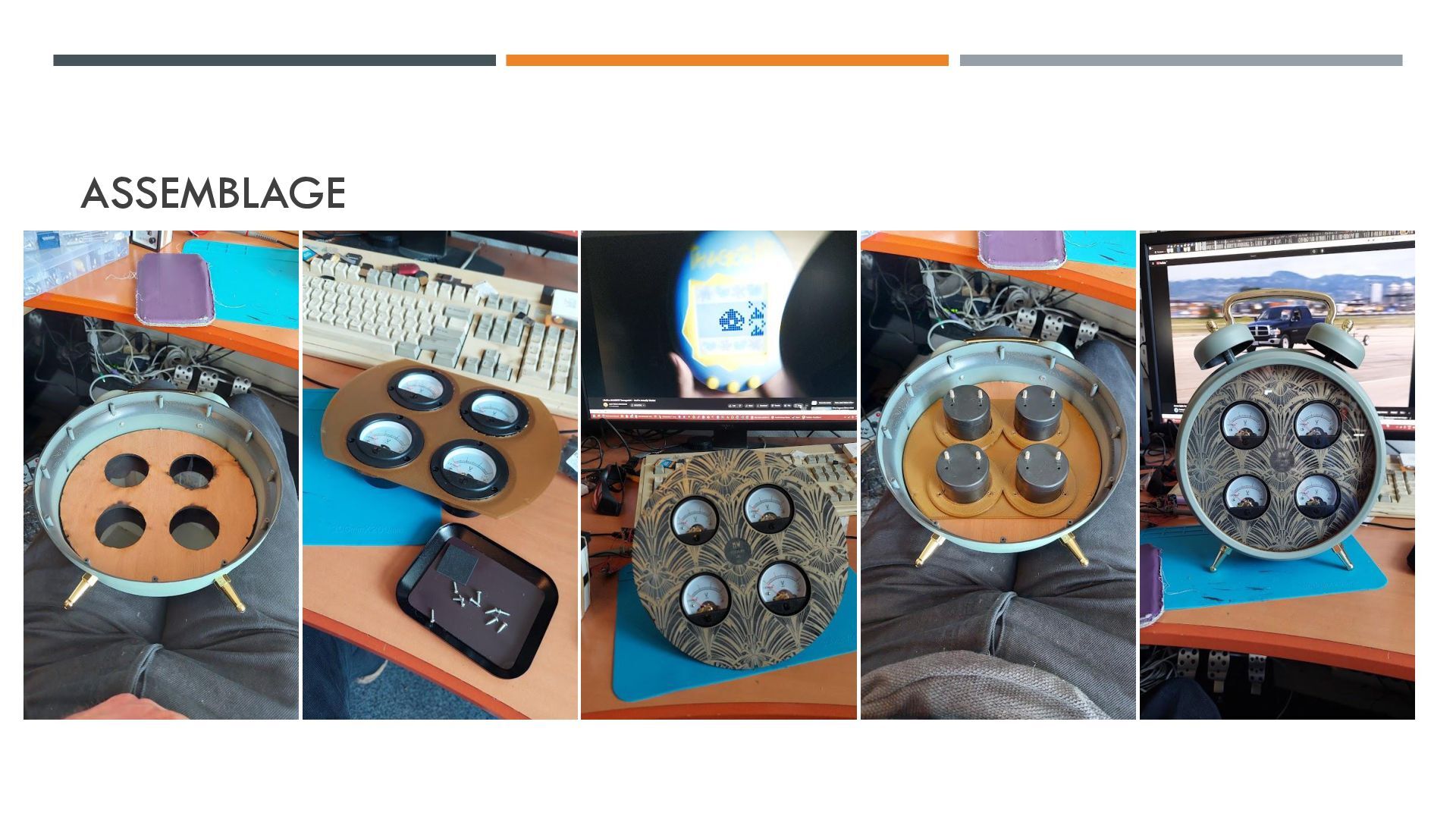

23. ASSEMBLAGE

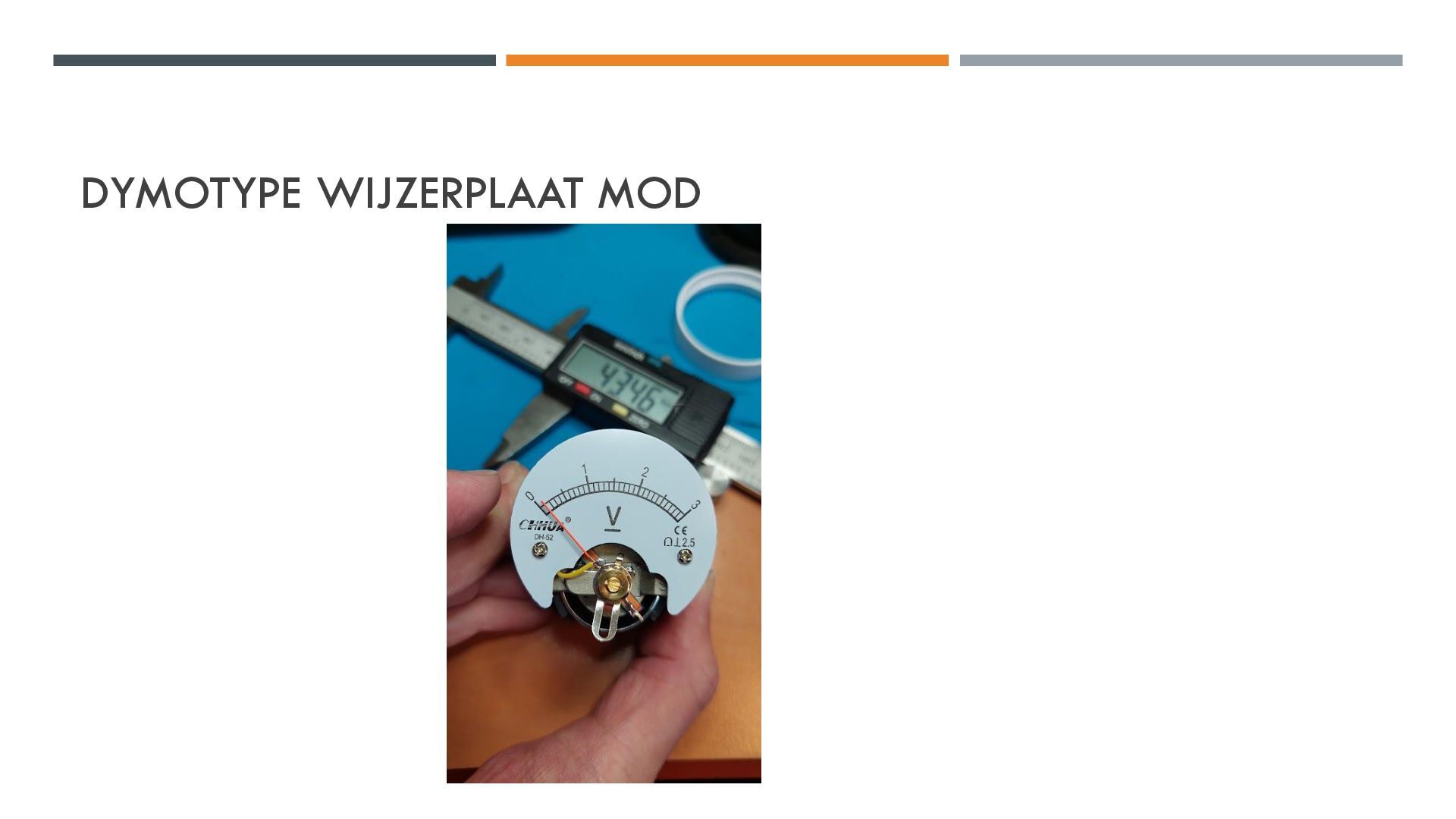

24. DYMOTYPE WIJZERPLAAT MOD

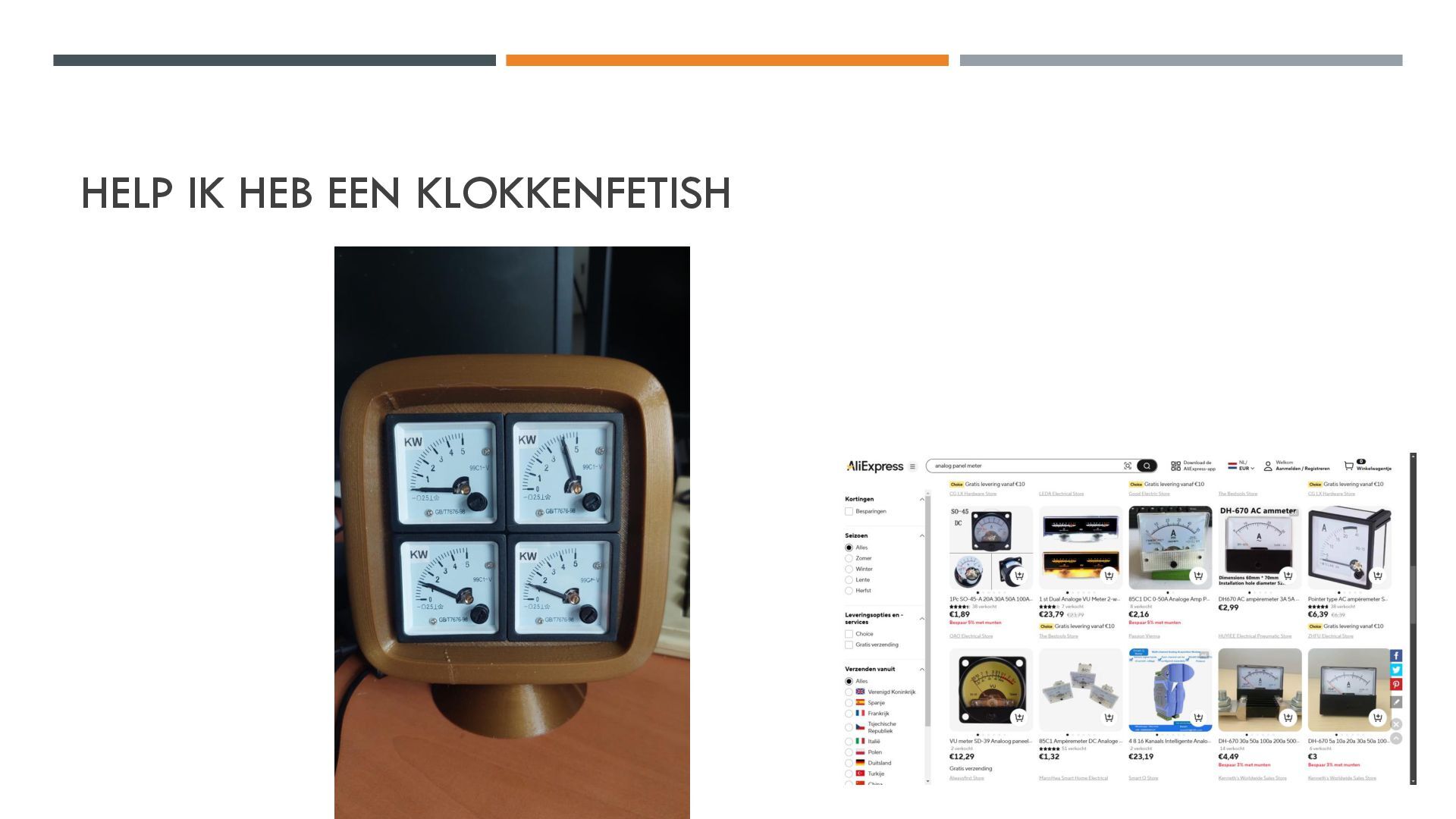

25. HELP IK HEB EEN KLOKKENFETISH

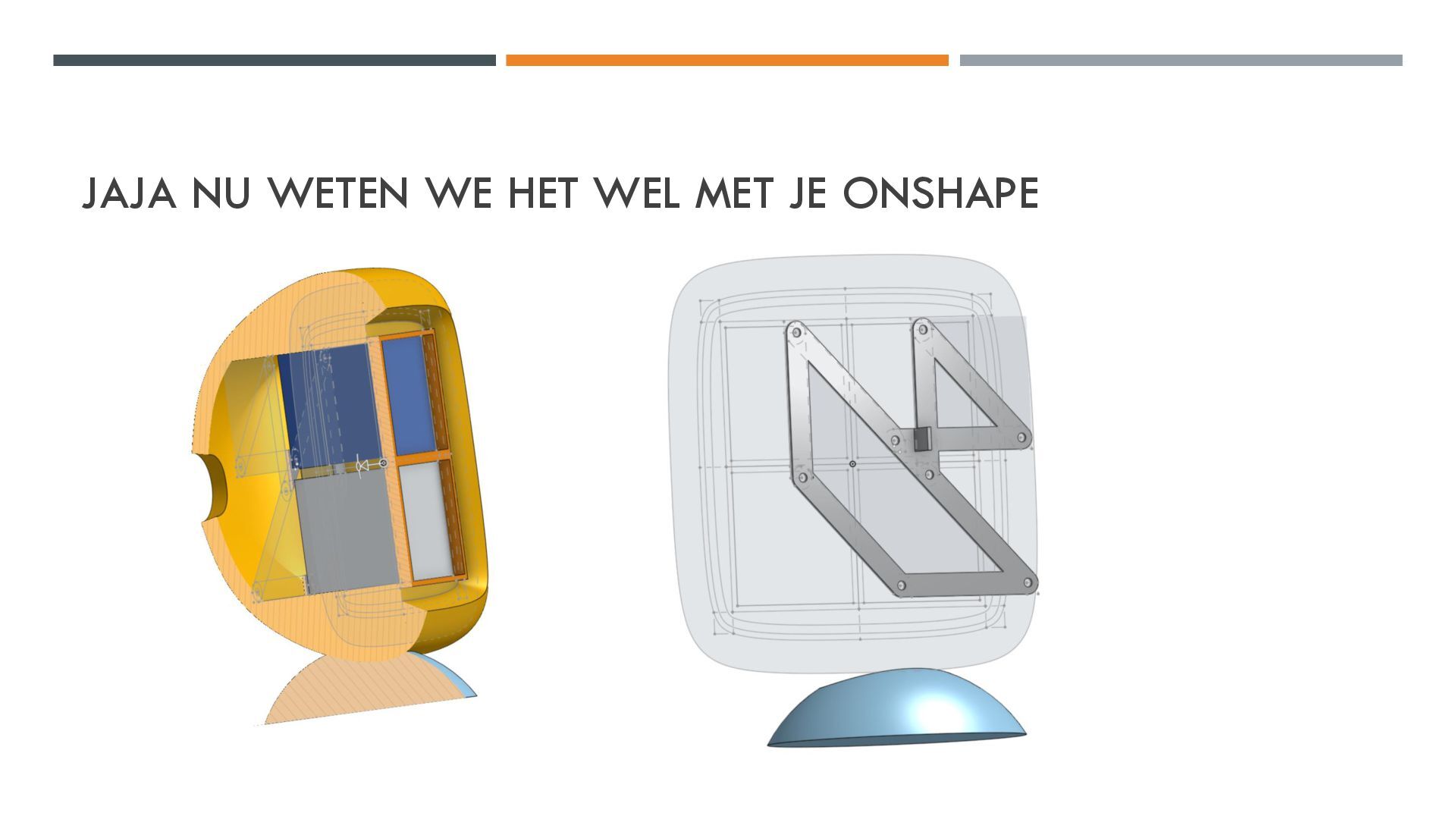

26. JAJA NU WETEN WE HET WEL MET JE ONSHAPE

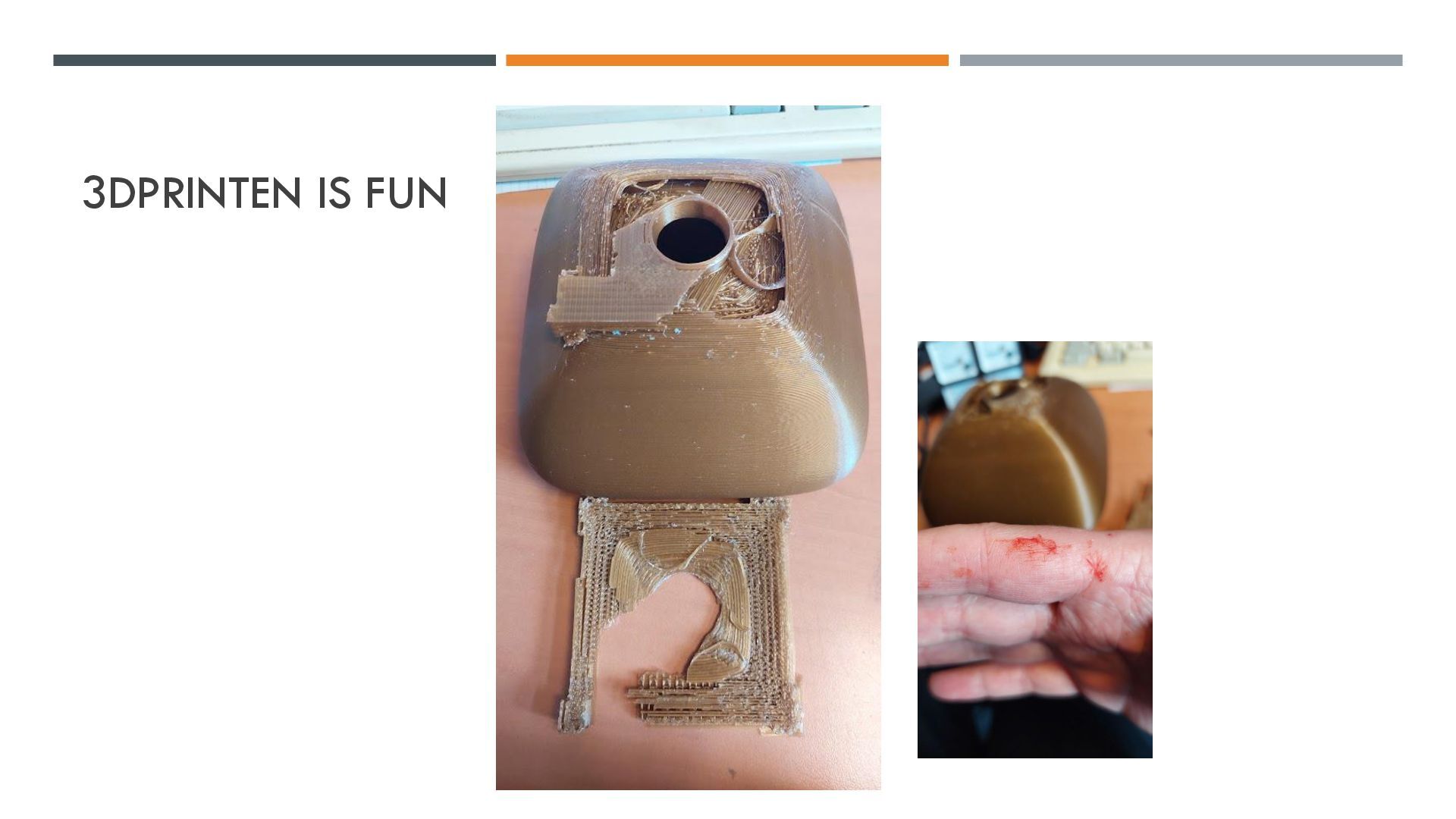

27. 3DPRINTEN IS FUN

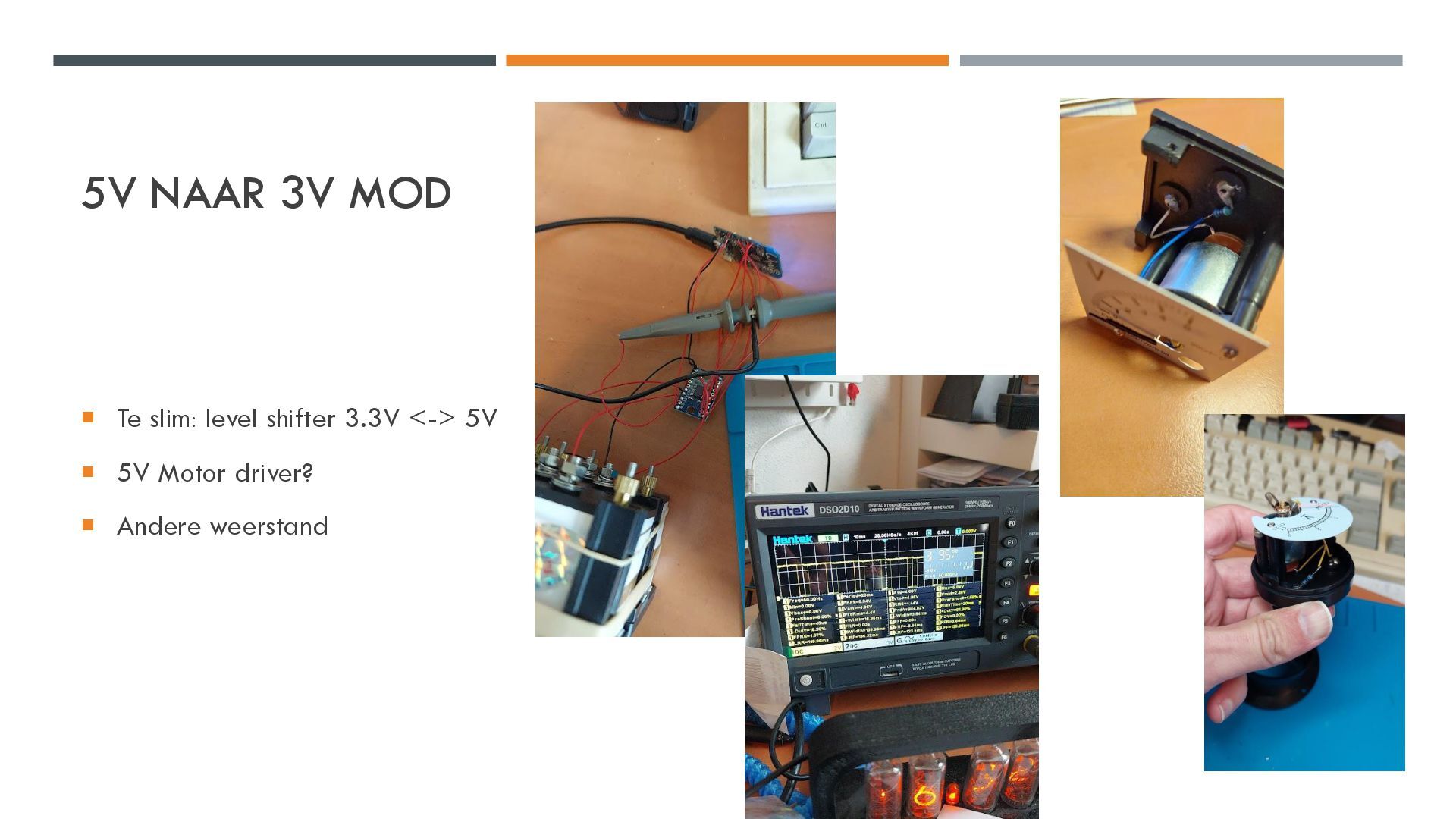

28. 5V NAAR 3V MOD  Te slim: level shifter 3.3V <-> 5V  5V Motor driver?  Andere weerstand
