Van Zonnepanelen naar Slimme energie

Presentatie gegeven door Andries Staal tijdens de 52e domoticaGrunn bijeenkomst.

Transcript

1. VAN ZONNEPANELEN NAAR SLIMME ENERGIE Mijn zoektocht naar maximale zelfvoorziening — en alles wat je onderweg tegenkomt 2014 → 2026 | SolarEdge • LiFePO₄ • Victron • Home Assistant

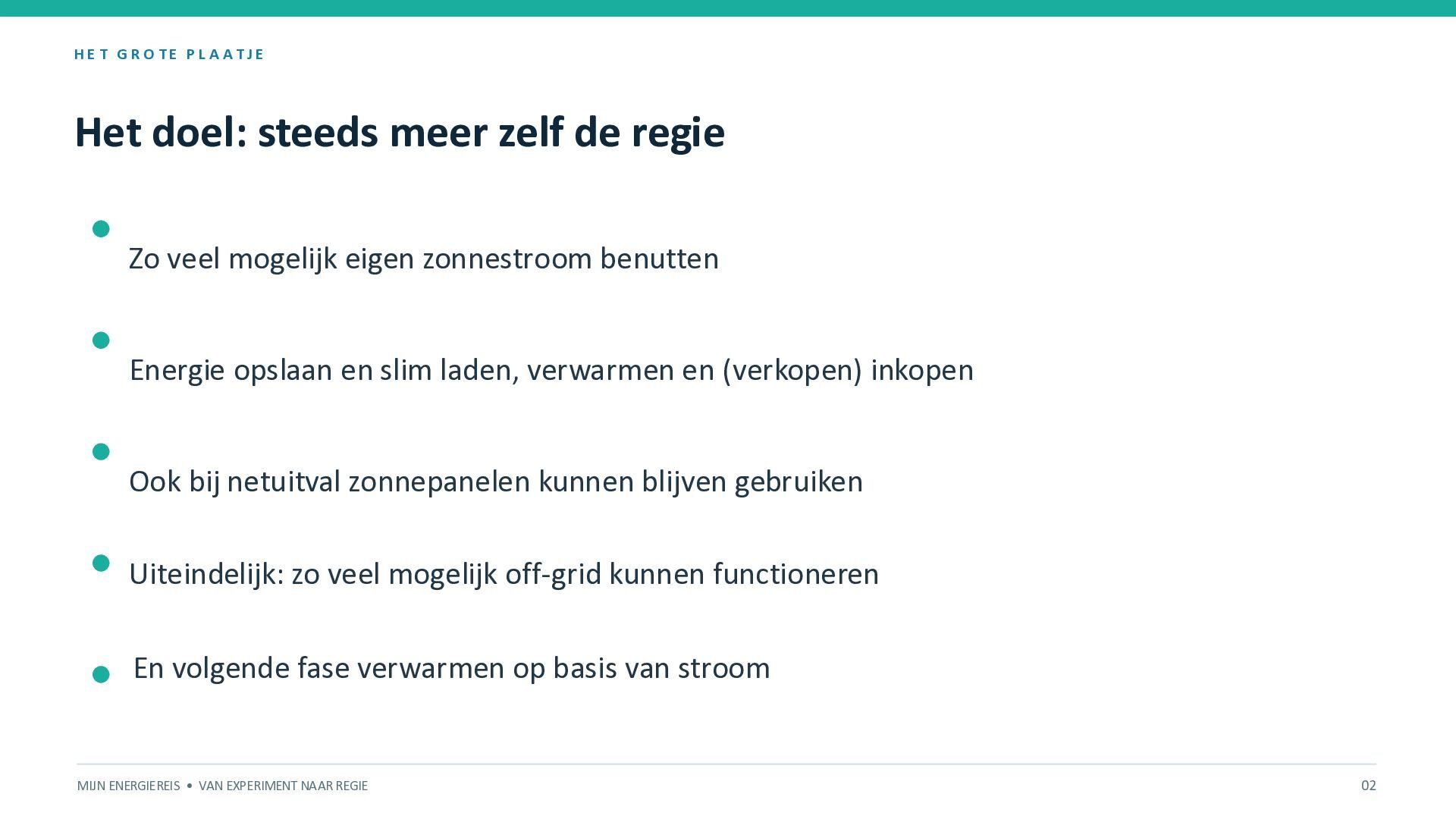

2. HE T G RO TE PL AATJE Het doel: steeds meer zelf de regie Zo veel mogelijk eigen zonnestroom benutten Energie opslaan en slim laden, verwarmen en (verkopen) inkopen Ook bij netuitval zonnepanelen kunnen blijven gebruiken Uiteindelijk: zo veel mogelijk off-grid kunnen functioneren En volgende fase verwarmen op basis van stroom MIJN ENERGIEREIS • VAN EXPERIMENT NAAR REGIE 02

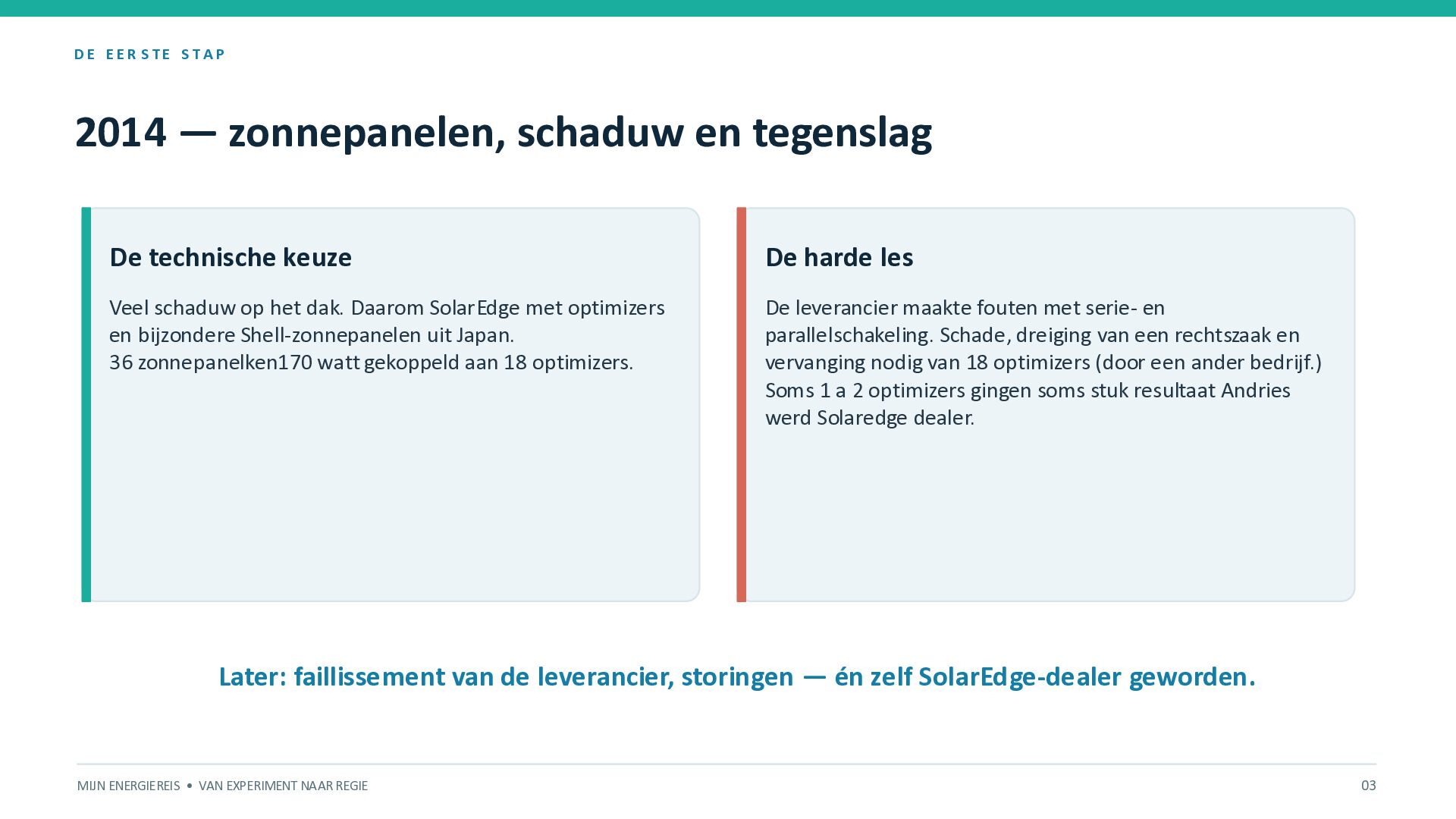

3. DE EER STE STAP 2014 — zonnepanelen, schaduw en tegenslag De technische keuze De harde les Veel schaduw op het dak. Daarom SolarEdge met optimizers en bijzondere Shell-zonnepanelen uit Japan. 36 zonnepanelken170 watt gekoppeld aan 18 optimizers. De leverancier maakte fouten met serie- en parallelschakeling. Schade, dreiging van een rechtszaak en vervanging nodig van 18 optimizers (door een ander bedrijf.) Soms 1 a 2 optimizers gingen soms stuk resultaat Andries werd Solaredge dealer. Later: faillissement van de leverancier, storingen — én zelf SolarEdge-dealer geworden. MIJN ENERGIEREIS • VAN EXPERIMENT NAAR REGIE 03

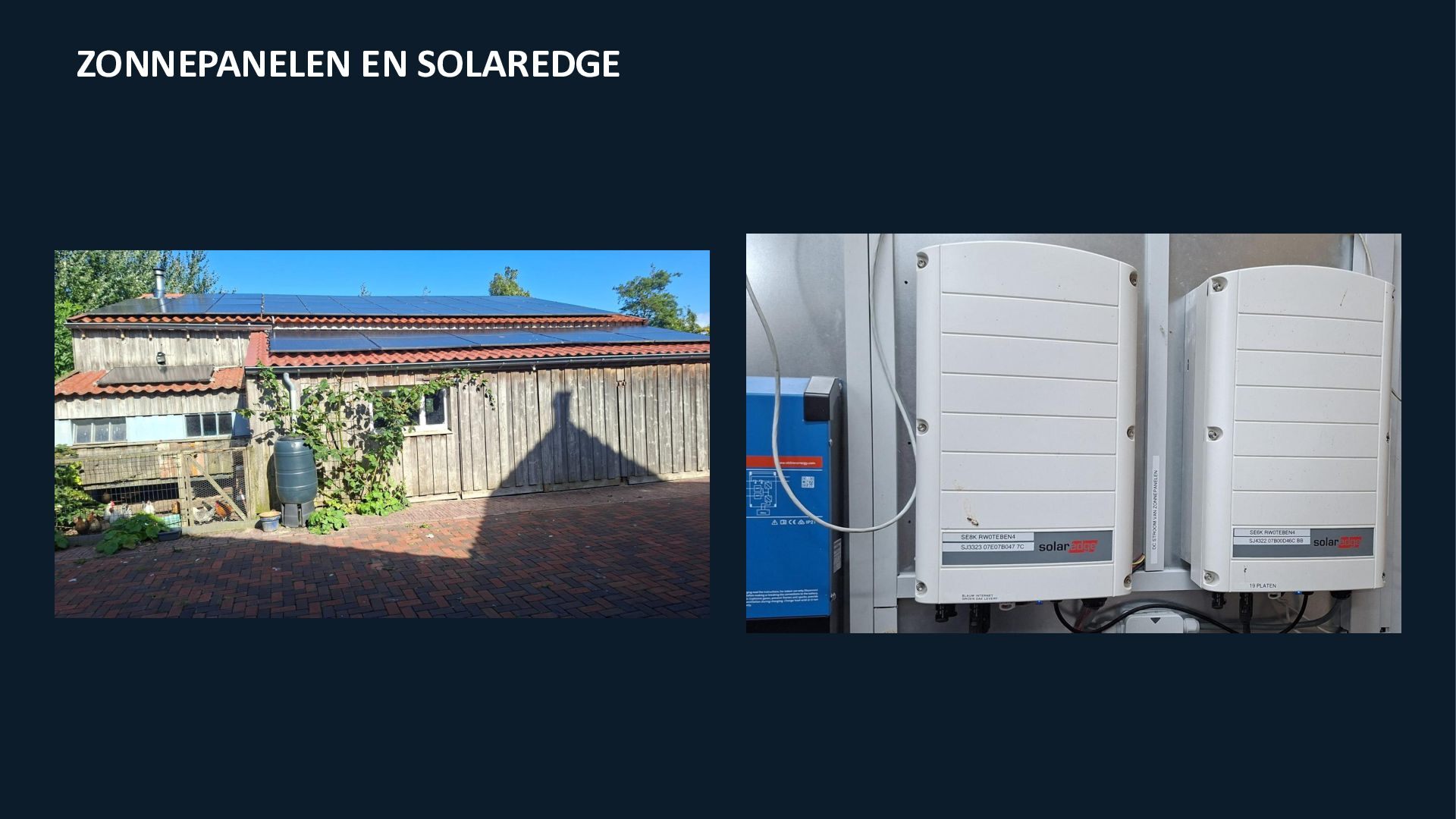

4. ZONNEPANELEN EN SOLAREDGE

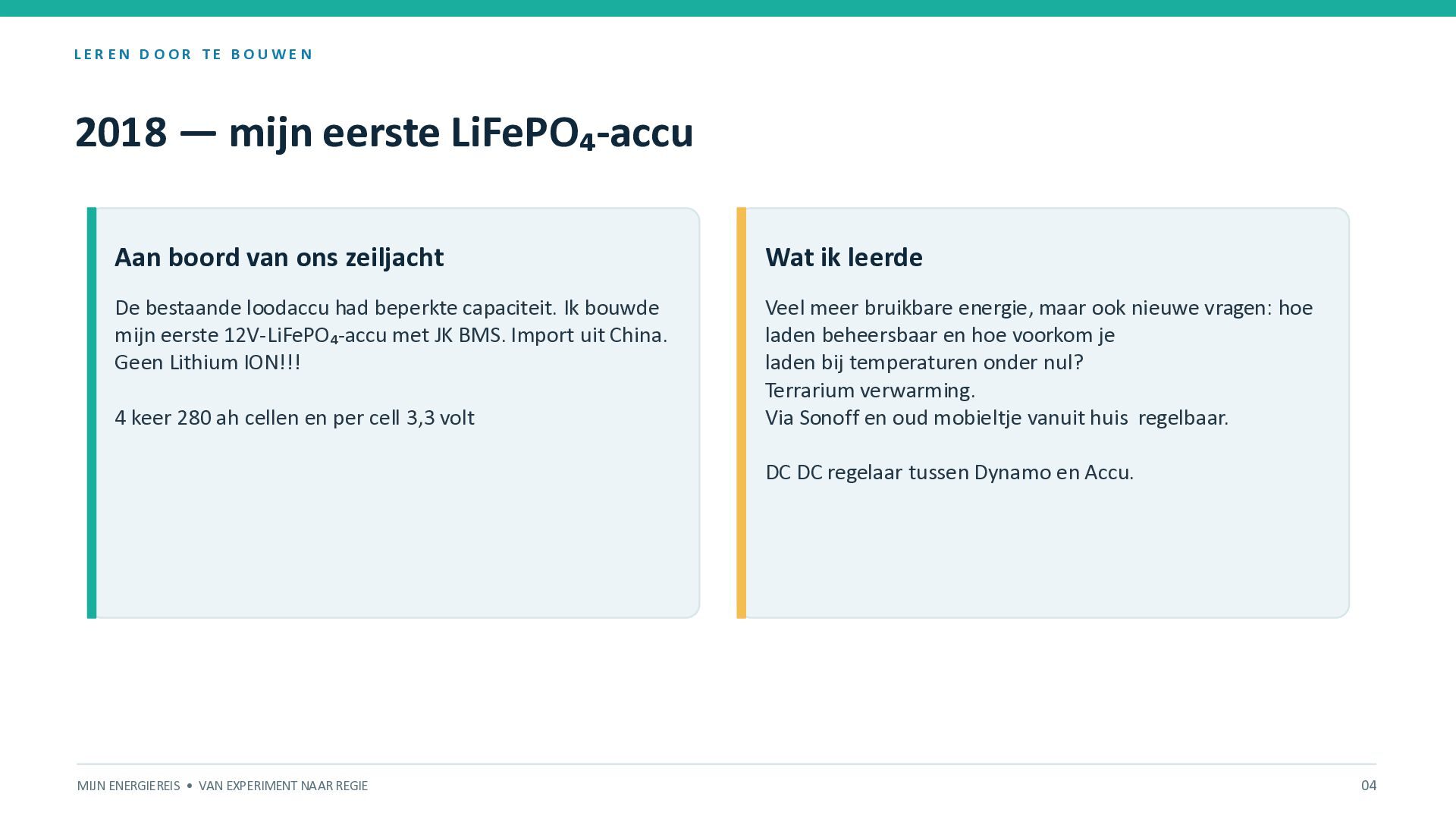

5. LER EN D OOR TE BOU WE N 2018 — mijn eerste LiFePO₄-accu Aan boord van ons zeiljacht Wat ik leerde De bestaande loodaccu had beperkte capaciteit. Ik bouwde mijn eerste 12V-LiFePO₄-accu met JK BMS. Import uit China. Geen Lithium ION!!! Veel meer bruikbare energie, maar ook nieuwe vragen: hoe laden beheersbaar en hoe voorkom je laden bij temperaturen onder nul? Terrarium verwarming. Via Sonoff en oud mobieltje vanuit huis regelbaar. 4 keer 280 ah cellen en per cell 3,3 volt DC DC regelaar tussen Dynamo en Accu. MIJN ENERGIEREIS • VAN EXPERIMENT NAAR REGIE 04

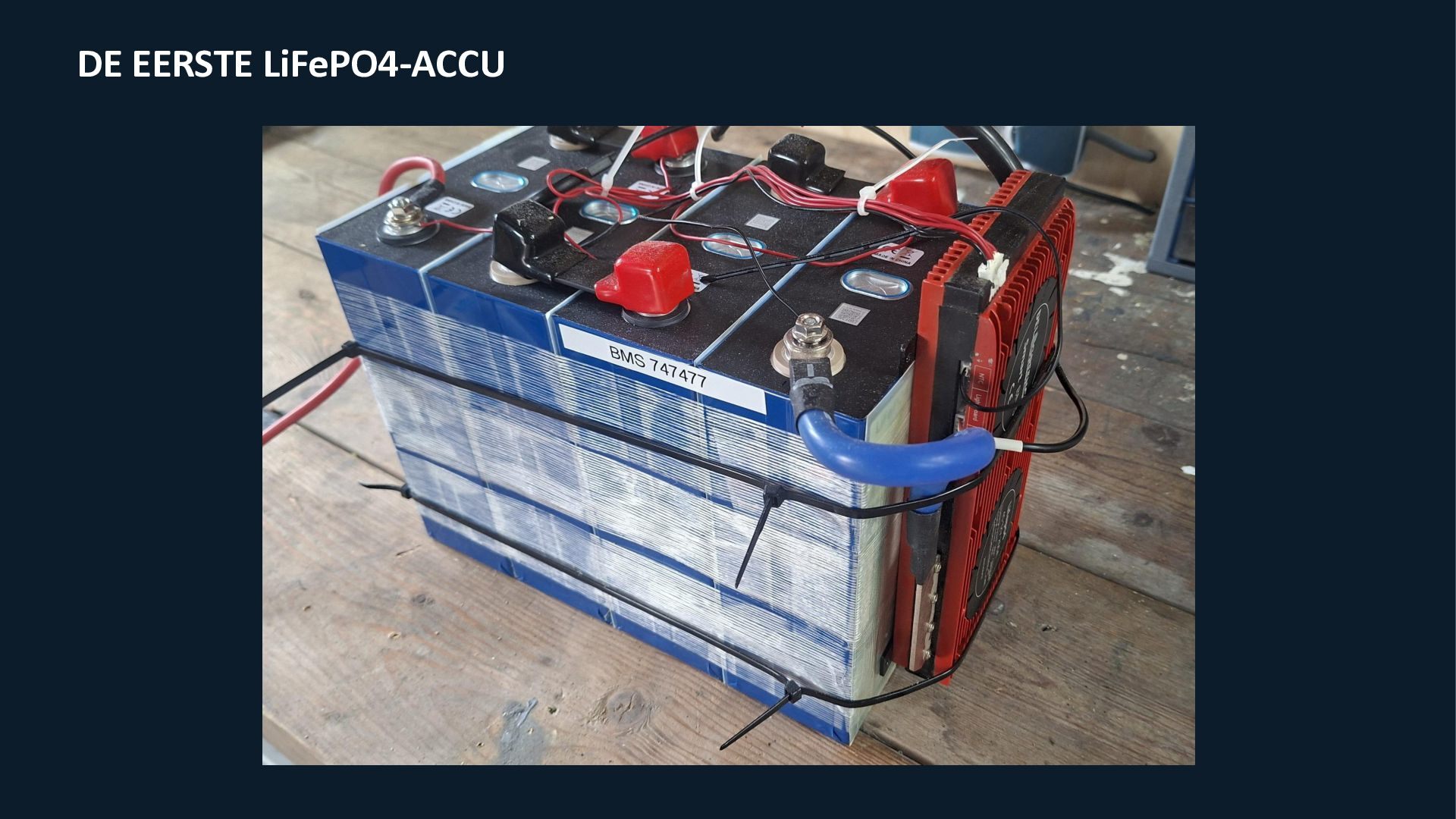

6. DE EERSTE LiFePO4-ACCU

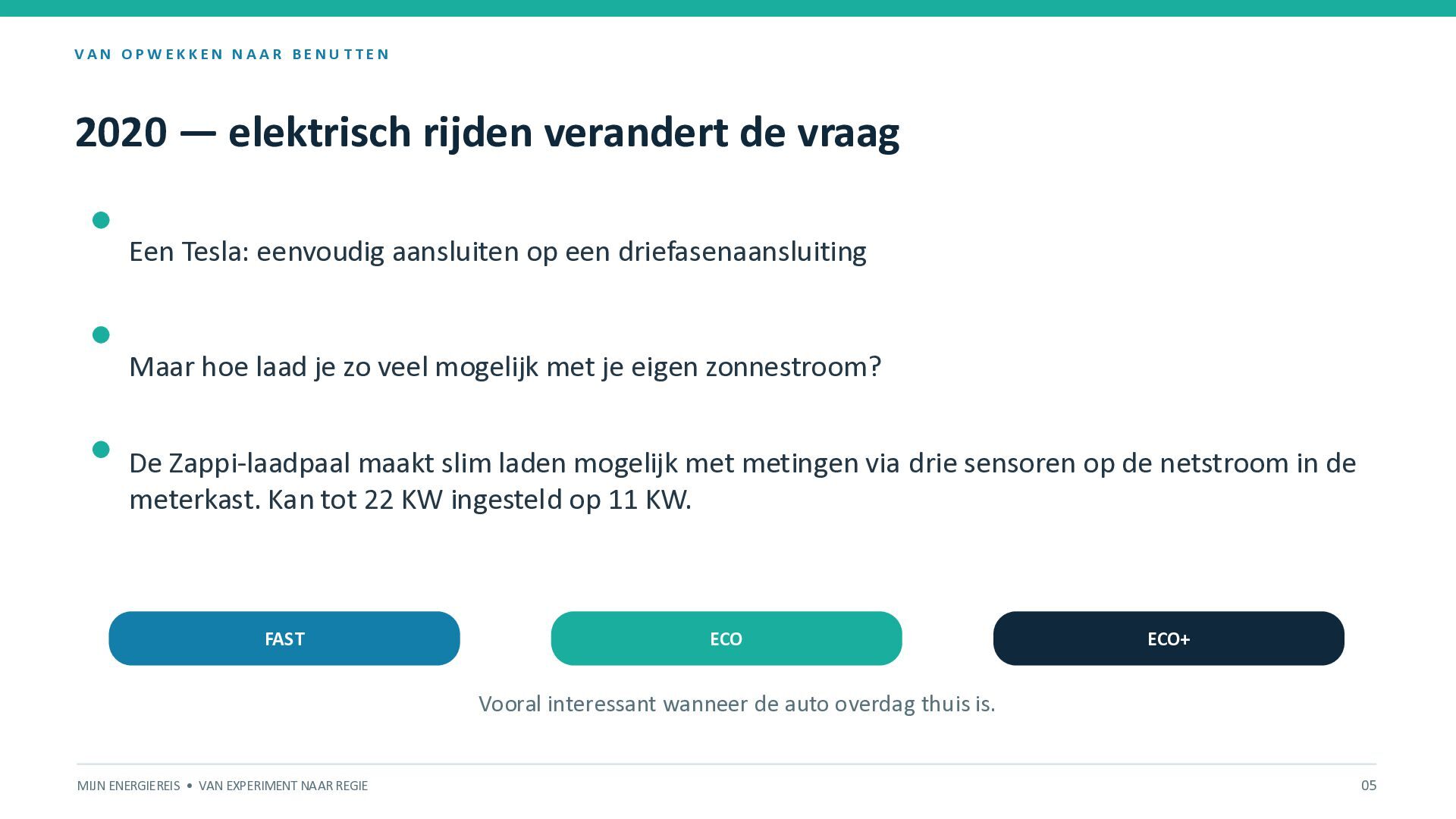

7. VAN OPW EKKEN NAAR BENUTT EN 2020 — elektrisch rijden verandert de vraag Een Tesla: eenvoudig aansluiten op een driefasenaansluiting Maar hoe laad je zo veel mogelijk met je eigen zonnestroom? De Zappi-laadpaal maakt slim laden mogelijk met metingen via drie sensoren op de netstroom in de meterkast. Kan tot 22 KW ingesteld op 11 KW. FAST ECO ECO+ Vooral interessant wanneer de auto overdag thuis is. MIJN ENERGIEREIS • VAN EXPERIMENT NAAR REGIE 05

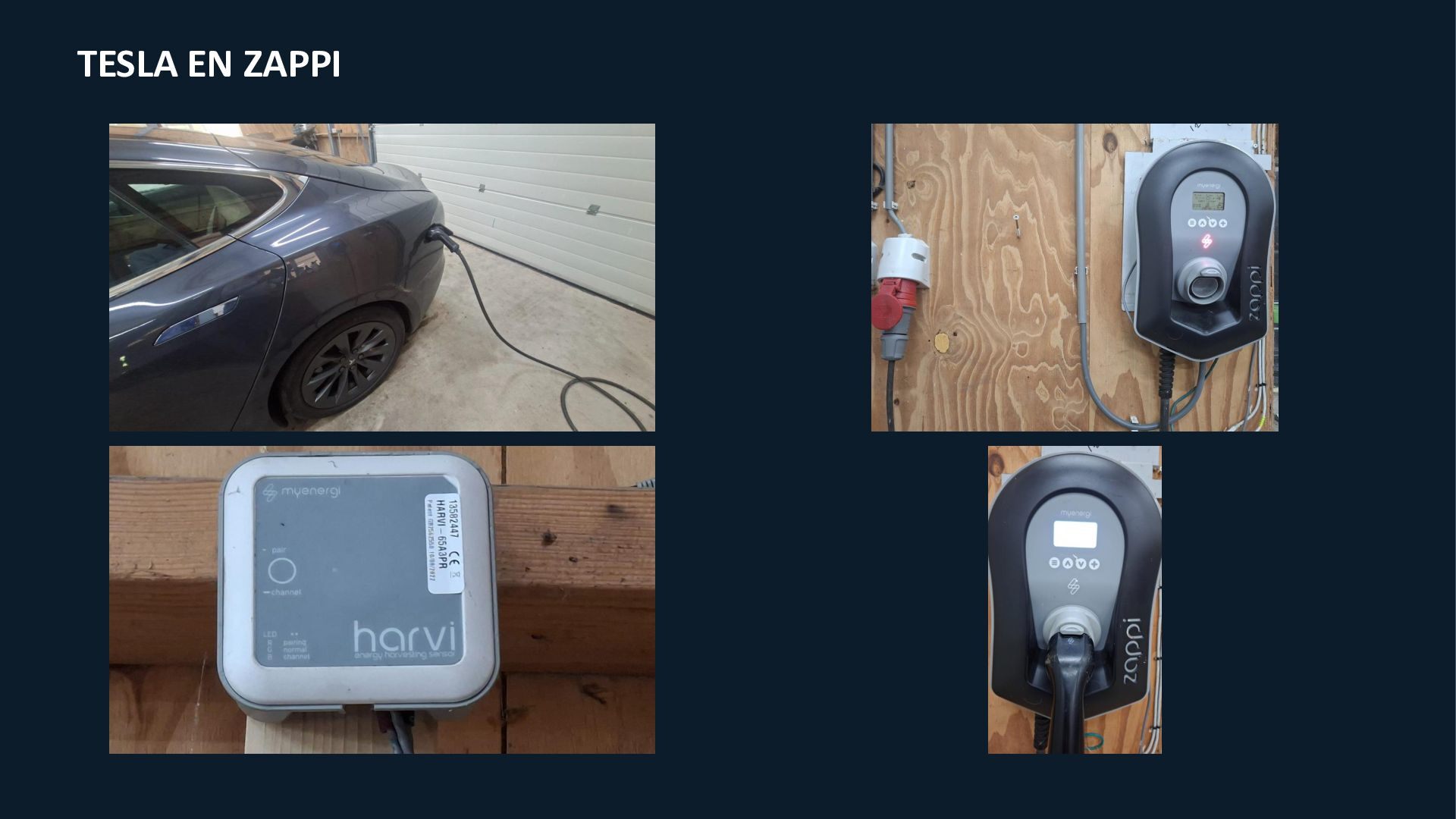

8. TESLA EN ZAPPI

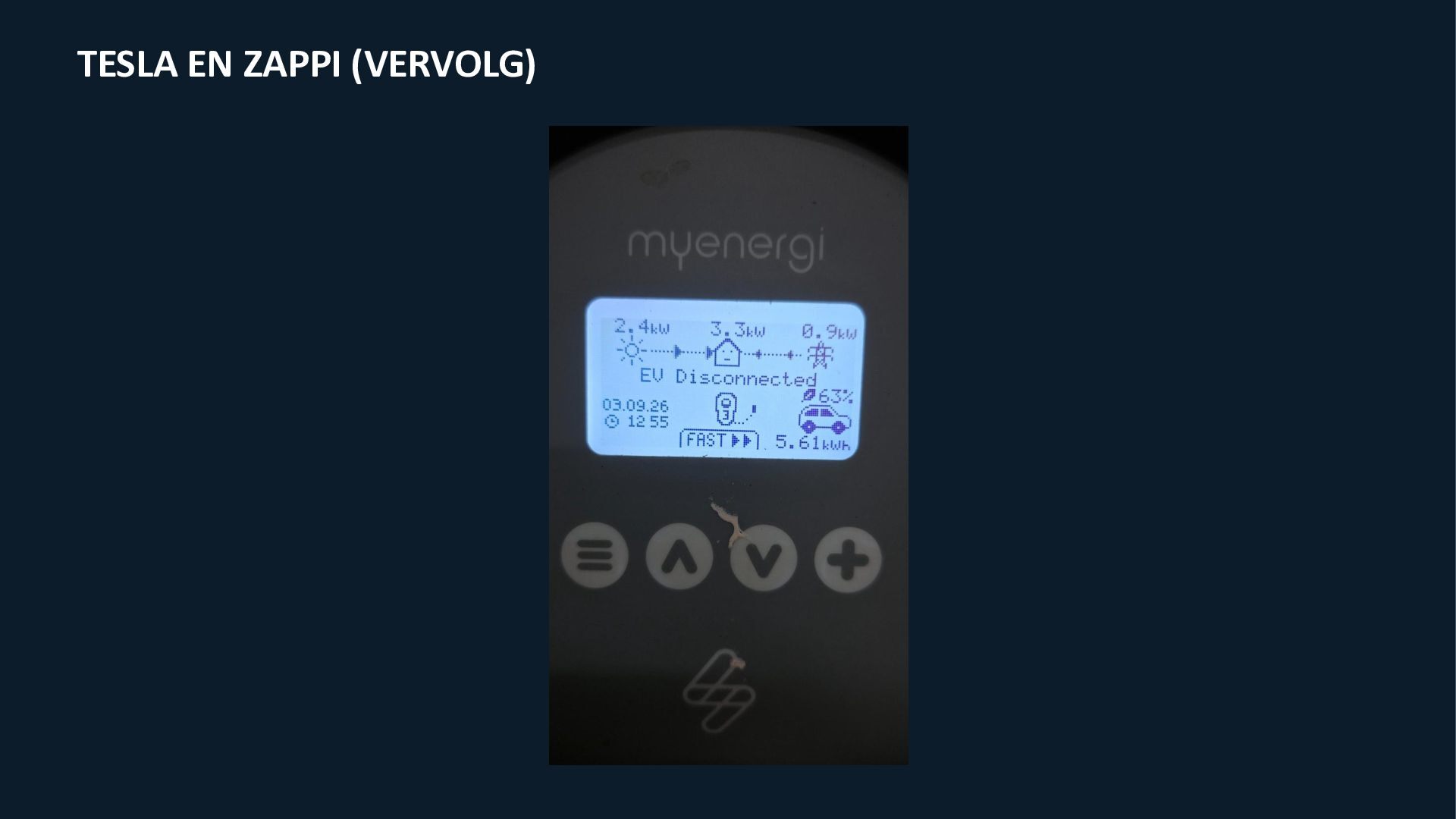

9. TESLA EN ZAPPI (VERVOLG)

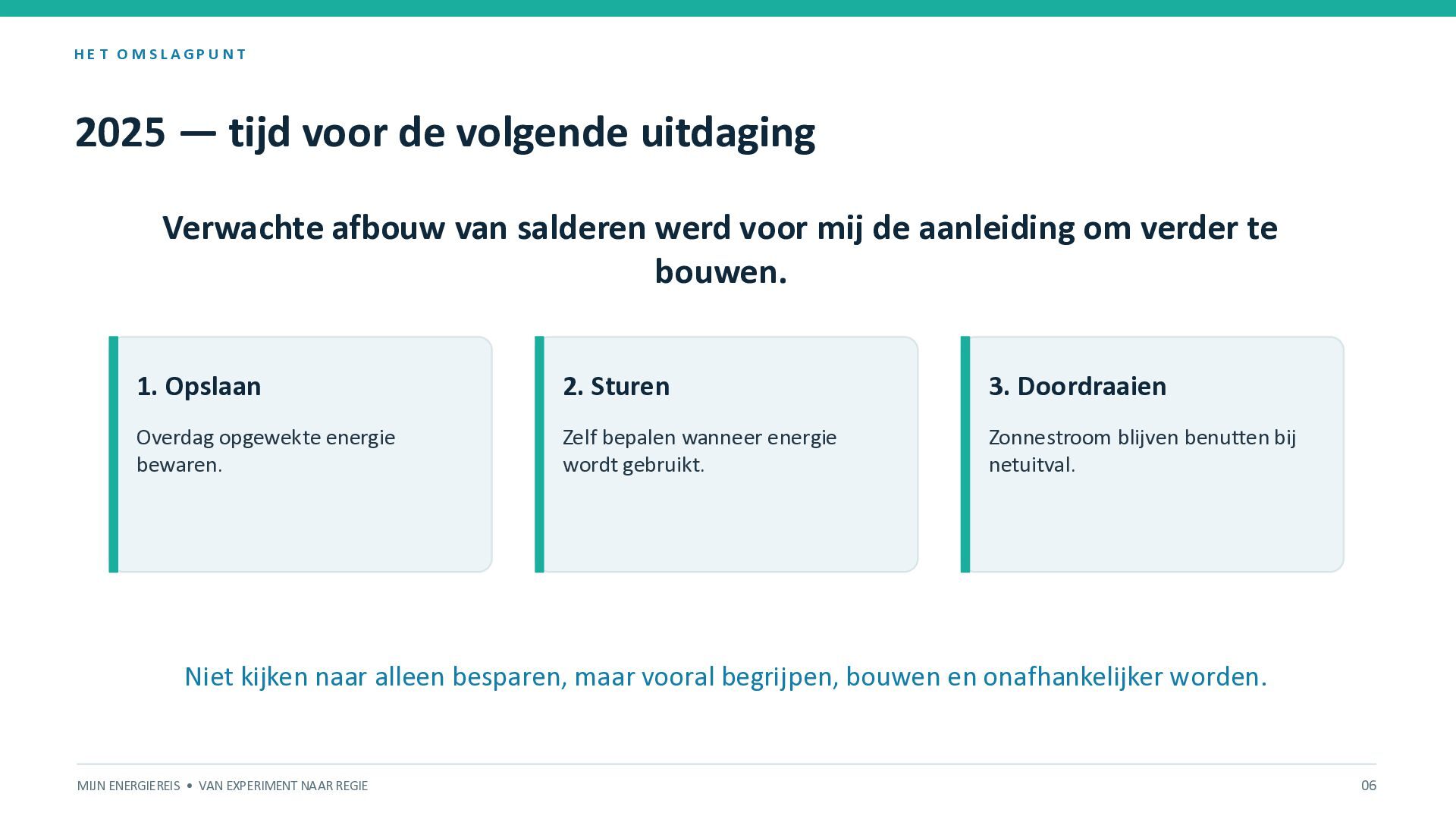

10. HE T O MSLAGPU NT 2025 — tijd voor de volgende uitdaging Verwachte afbouw van salderen werd voor mij de aanleiding om verder te bouwen. 1. Opslaan 2. Sturen 3. Doordraaien Overdag opgewekte energie bewaren. Zelf bepalen wanneer energie wordt gebruikt. Zonnestroom blijven benutten bij netuitval. Niet kijken naar alleen besparen, maar vooral begrijpen, bouwen en onafhankelijker worden. MIJN ENERGIEREIS • VAN EXPERIMENT NAAR REGIE 06

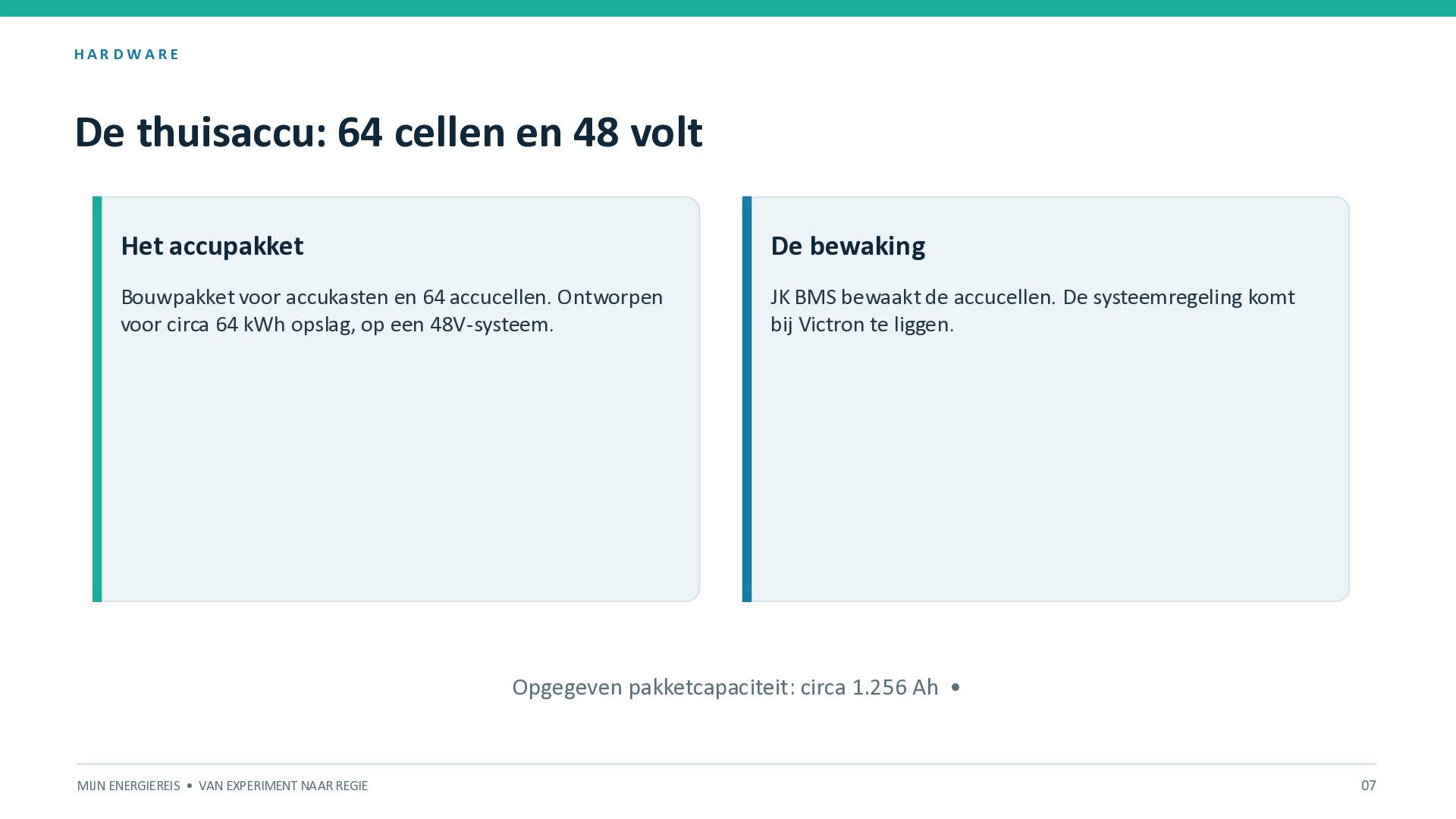

11. HAR DW ARE De thuisaccu: 64 cellen en 48 volt Het accupakket De bewaking Bouwpakket voor accukasten en 64 accucellen. Ontworpen voor circa 64 kWh opslag, op een 48V-systeem. JK BMS bewaakt de accucellen. De systeemregeling komt bij Victron te liggen. Opgegeven pakketcapaciteit: circa 1.256 Ah • MIJN ENERGIEREIS • VAN EXPERIMENT NAAR REGIE 07

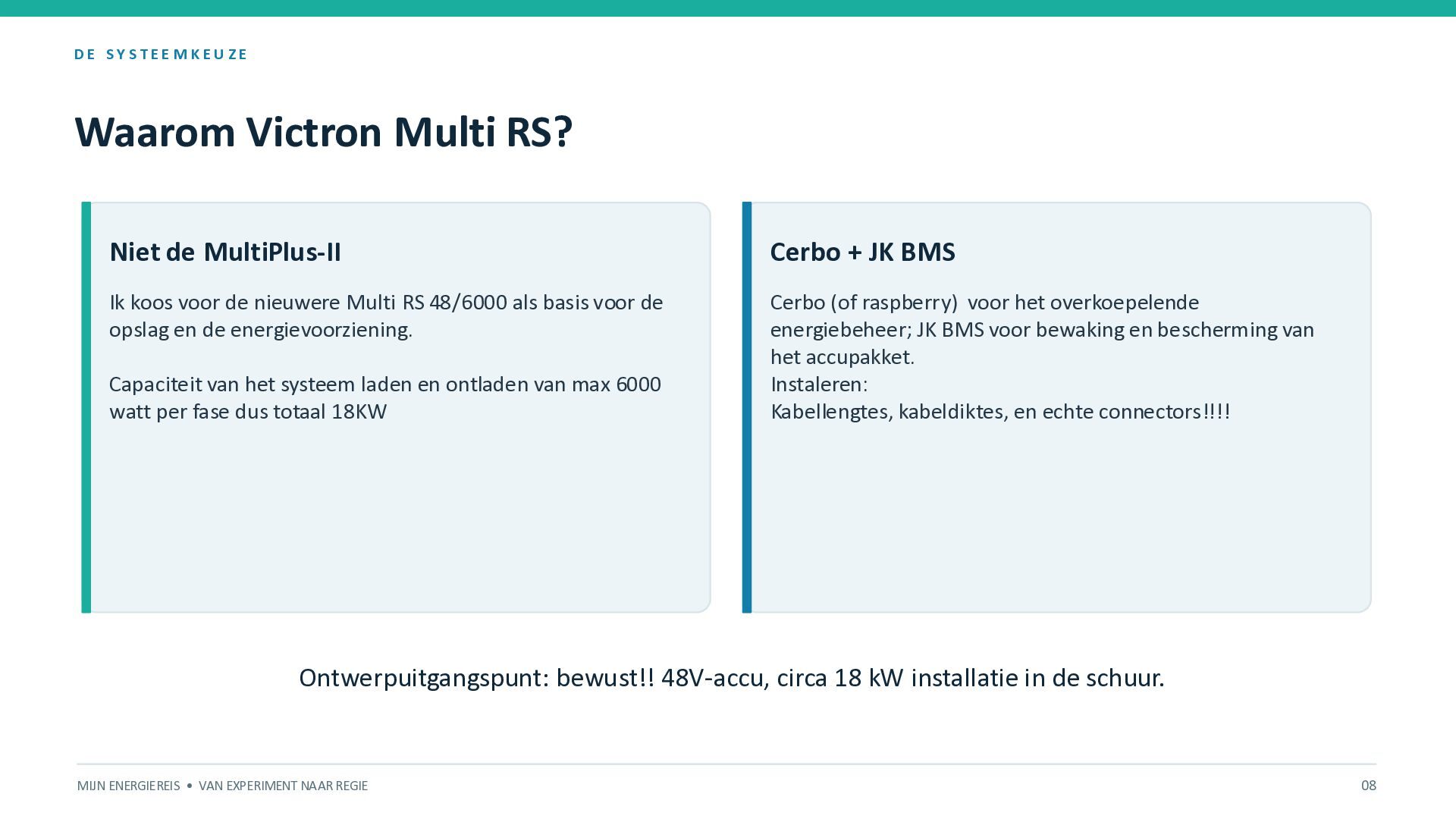

12. DE SYSTEE MKEUZE Waarom Victron Multi RS? Niet de MultiPlus-II Cerbo + JK BMS Ik koos voor de nieuwere Multi RS 48/6000 als basis voor de opslag en de energievoorziening. Cerbo (of raspberry) voor het overkoepelende energiebeheer; JK BMS voor bewaking en bescherming van het accupakket. Instaleren: Kabellengtes, kabeldiktes, en echte connectors!!!! Capaciteit van het systeem laden en ontladen van max 6000 watt per fase dus totaal 18KW Ontwerpuitgangspunt: bewust!! 48V-accu, circa 18 kW installatie in de schuur. MIJN ENERGIEREIS • VAN EXPERIMENT NAAR REGIE 08

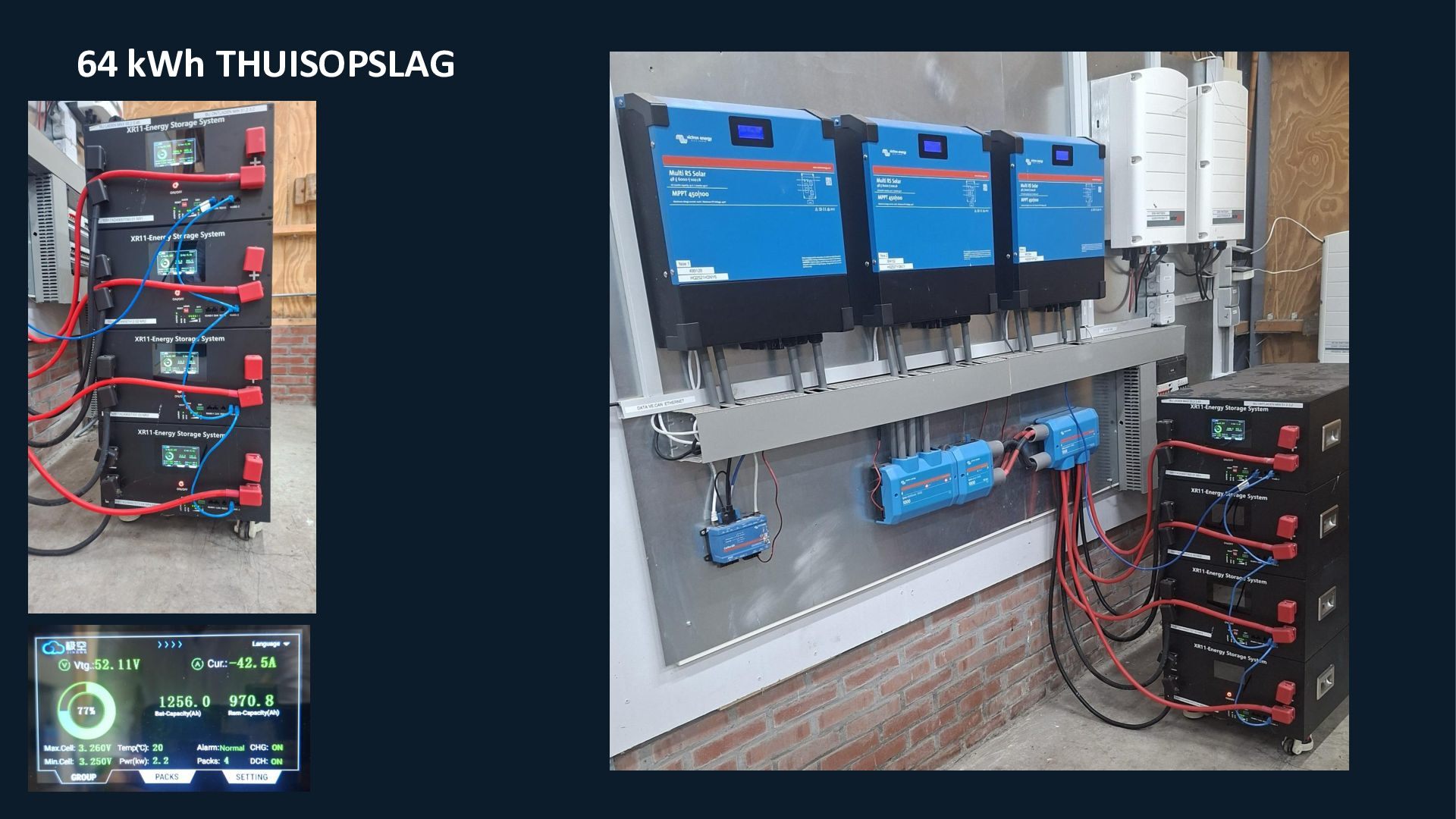

13. 64 kWh THUISOPSLAG

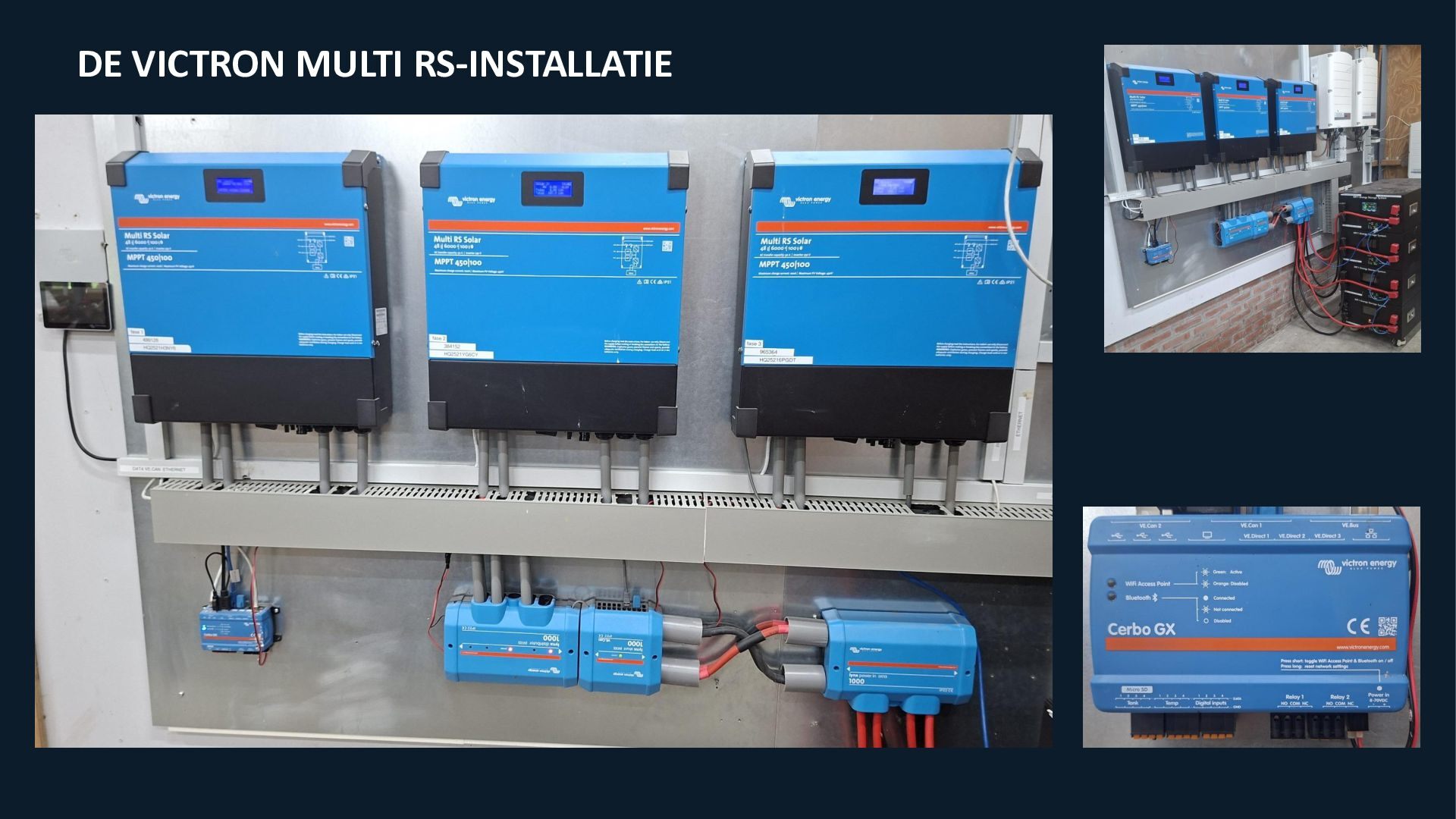

14. DE VICTRON MULTI RS-INSTALLATIE

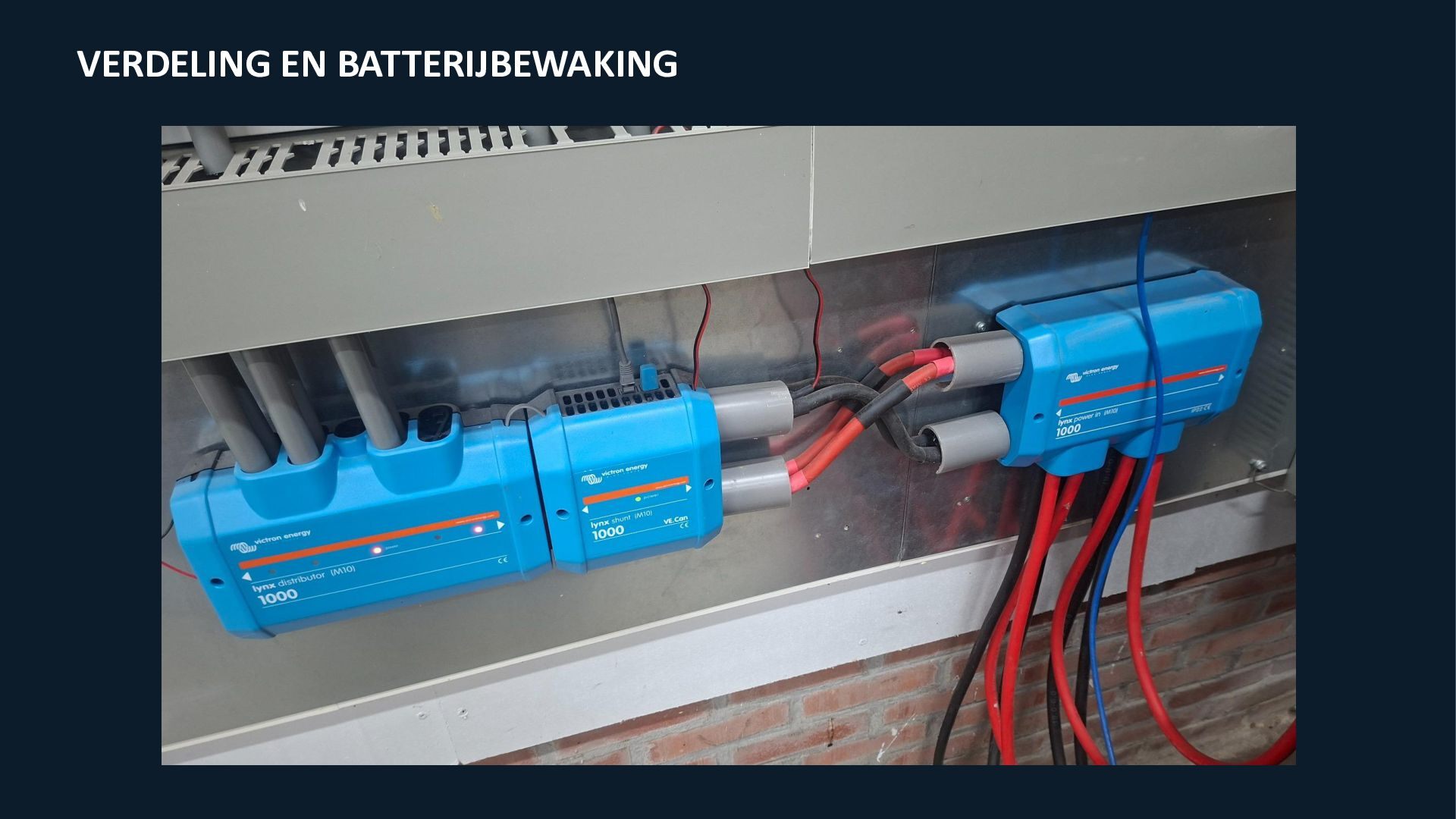

15. VERDELING EN BATTERIJBEWAKING

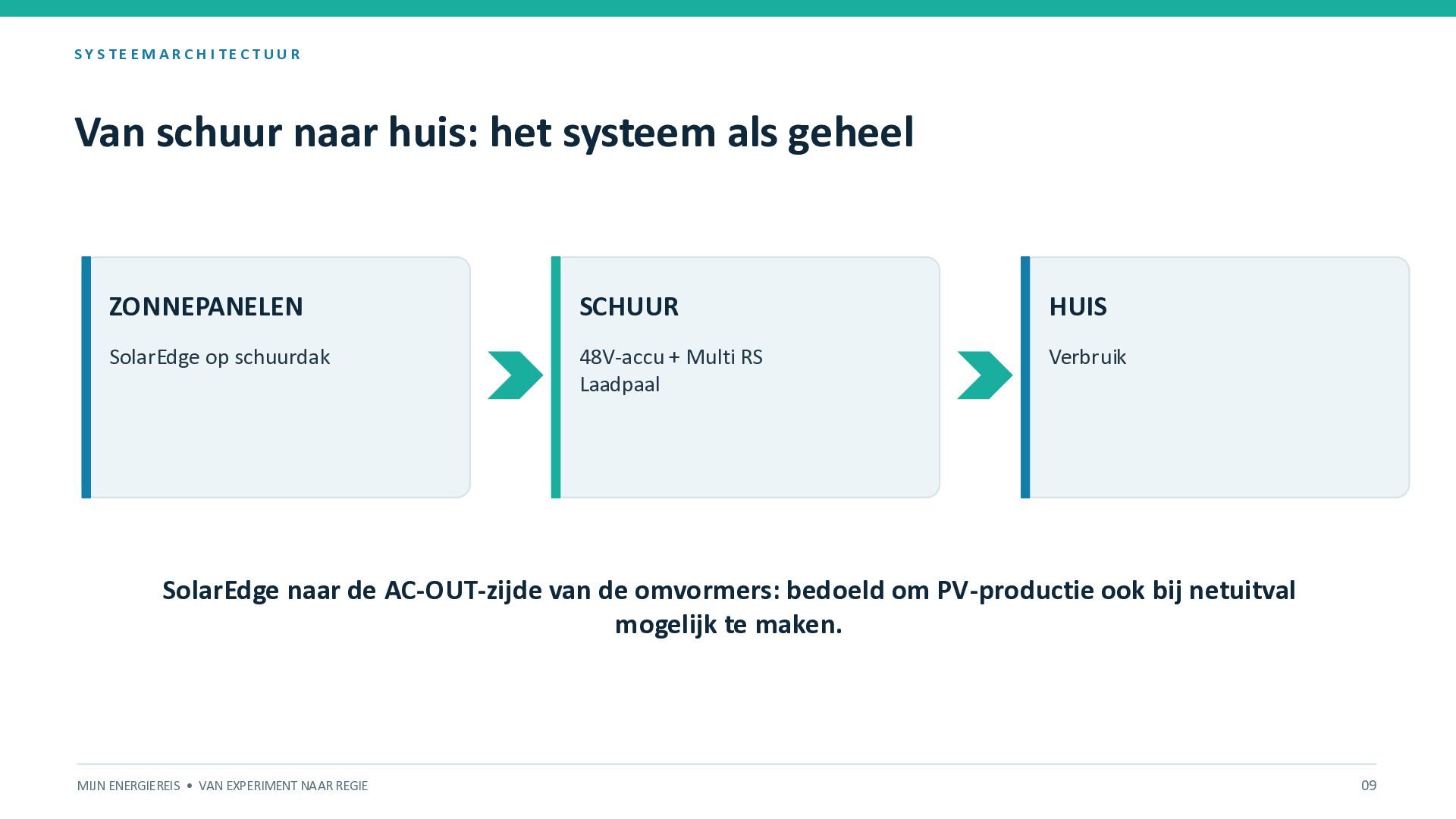

16. S Y S TE EM A RC H I TEC T UU R Van schuur naar huis: het systeem als geheel ZONNEPANELEN SCHUUR HUIS SolarEdge op schuurdak 48V-accu + Multi RS Laadpaal Verbruik SolarEdge naar de AC-OUT-zijde van de omvormers: bedoeld om PV-productie ook bij netuitval mogelijk te maken. MIJN ENERGIEREIS • VAN EXPERIMENT NAAR REGIE 09

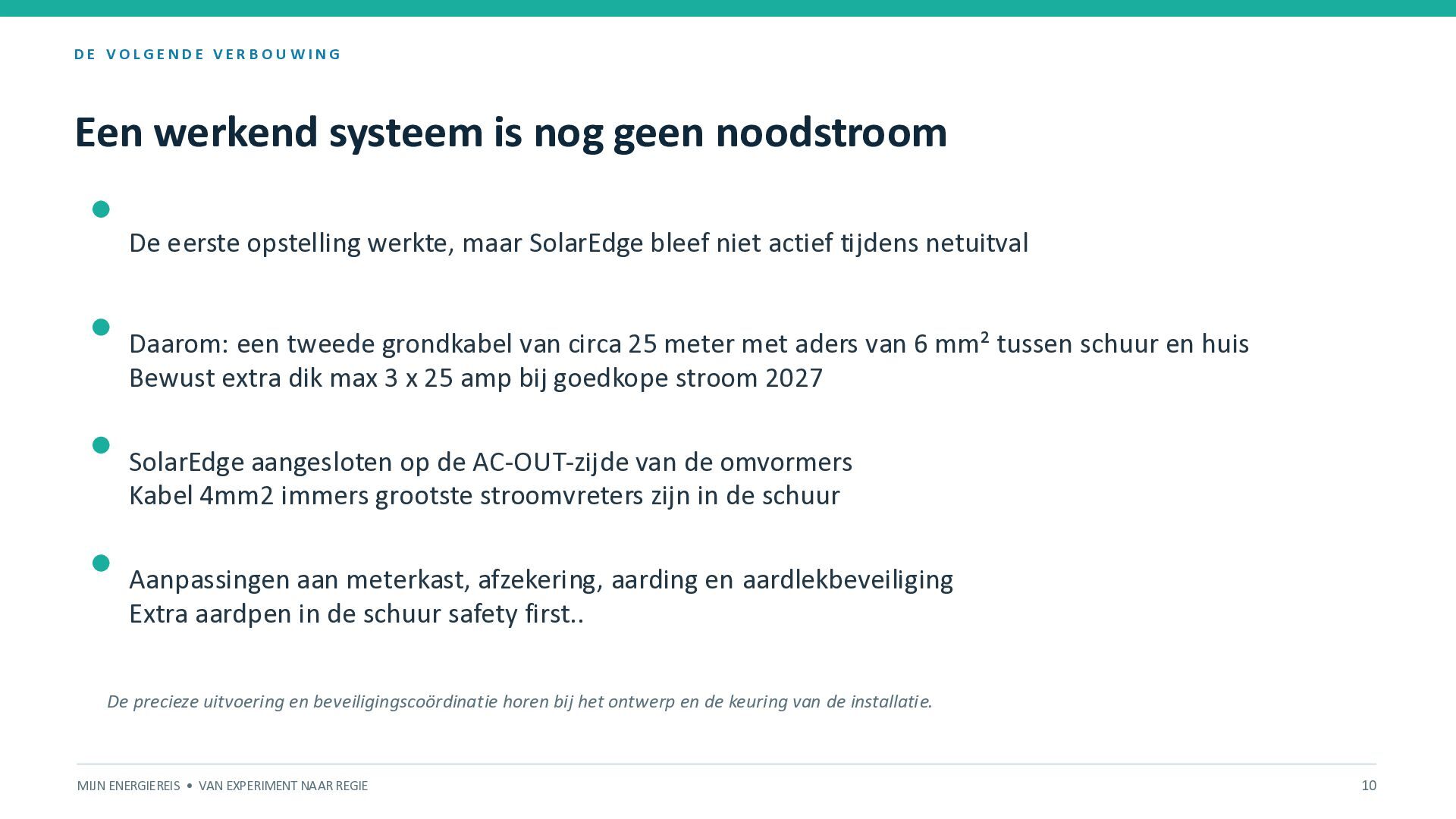

17. DE V O L G E N DE V E R BO U W IN G Een werkend systeem is nog geen noodstroom De eerste opstelling werkte, maar SolarEdge bleef niet actief tijdens netuitval Daarom: een tweede grondkabel van circa 25 meter met aders van 6 mm² tussen schuur en huis Bewust extra dik max 3 x 25 amp bij goedkope stroom 2027 SolarEdge aangesloten op de AC-OUT-zijde van de omvormers Kabel 4mm2 immers grootste stroomvreters zijn in de schuur Aanpassingen aan meterkast, afzekering, aarding en aardlekbeveiliging Extra aardpen in de schuur safety first.. De precieze uitvoering en beveiligingscoördinatie horen bij het ontwerp en de keuring van de installatie. MIJN ENERGIEREIS • VAN EXPERIMENT NAAR REGIE 10

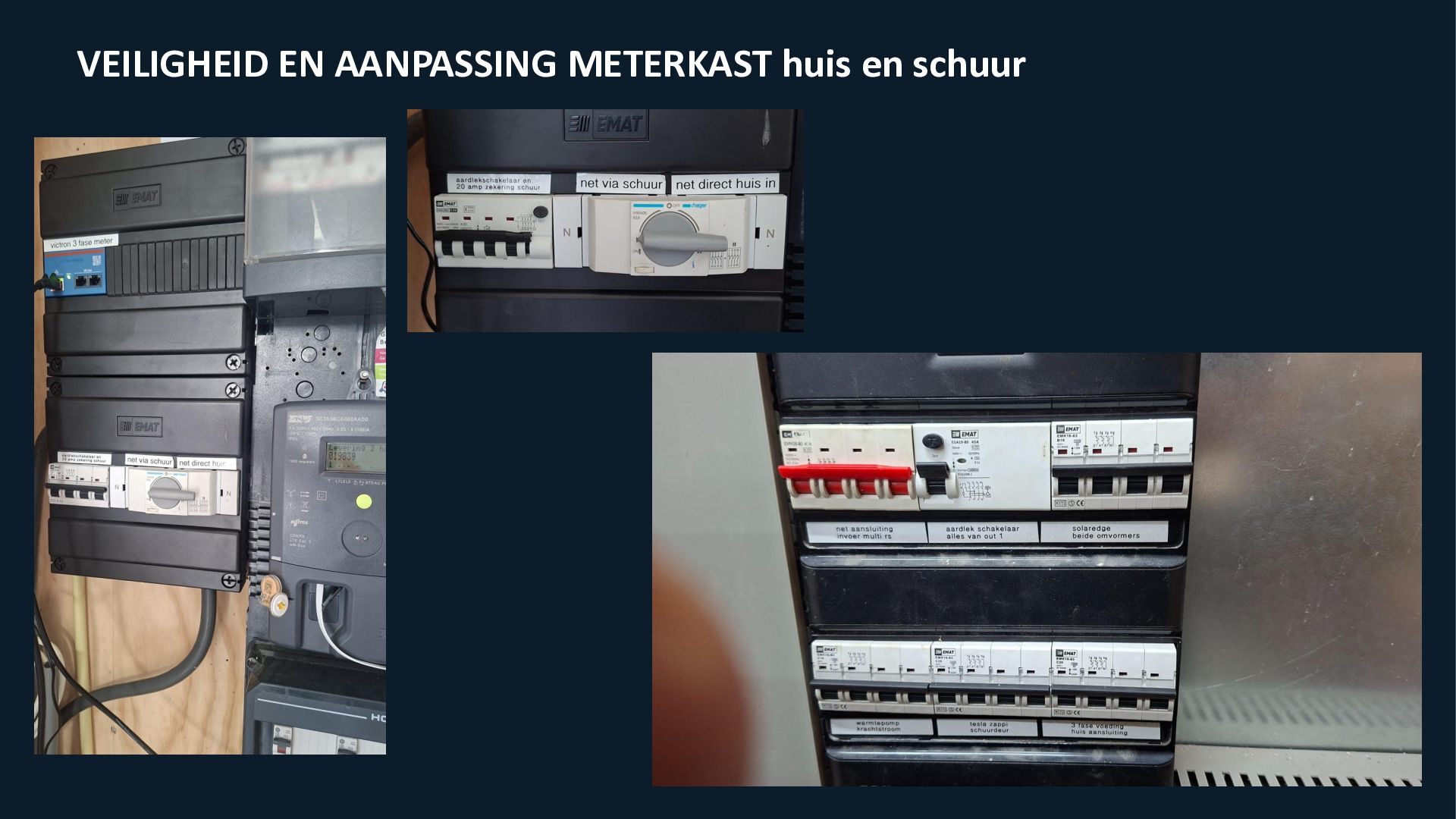

18. VEILIGHEID EN AANPASSING METERKAST huis en schuur

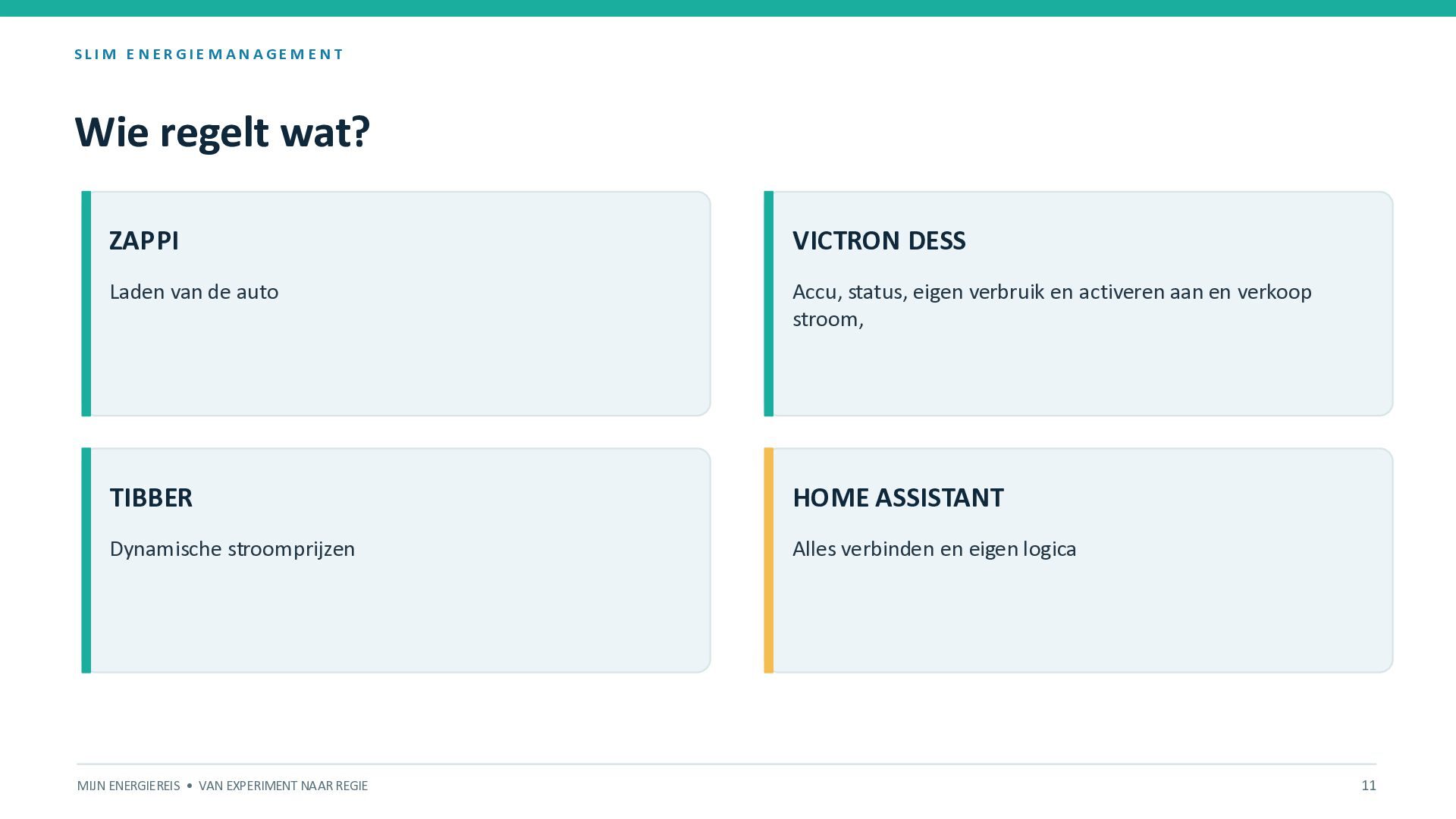

19. S L I M E N E RG IE M A N A GE M E N T Wie regelt wat? ZAPPI VICTRON DESS Laden van de auto Accu, status, eigen verbruik en activeren aan en verkoop stroom, TIBBER HOME ASSISTANT Dynamische stroomprijzen Alles verbinden en eigen logica MIJN ENERGIEREIS • VAN EXPERIMENT NAAR REGIE 11

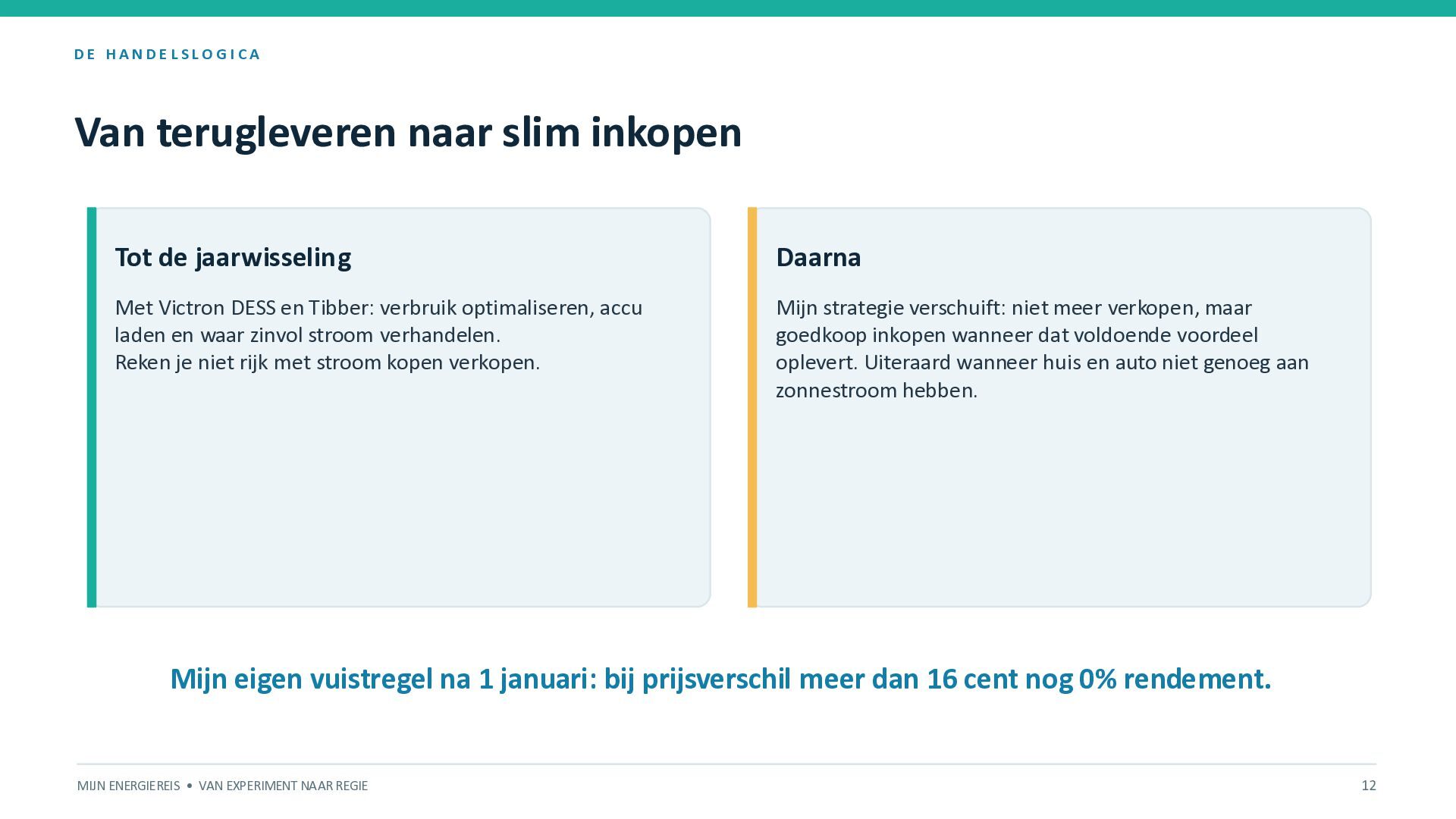

20. DE HANDE LSLOG ICA Van terugleveren naar slim inkopen Tot de jaarwisseling Daarna Met Victron DESS en Tibber: verbruik optimaliseren, accu laden en waar zinvol stroom verhandelen. Reken je niet rijk met stroom kopen verkopen. Mijn strategie verschuift: niet meer verkopen, maar goedkoop inkopen wanneer dat voldoende voordeel oplevert. Uiteraard wanneer huis en auto niet genoeg aan zonnestroom hebben. Mijn eigen vuistregel na 1 januari: bij prijsverschil meer dan 16 cent nog 0% rendement. MIJN ENERGIEREIS • VAN EXPERIMENT NAAR REGIE 12

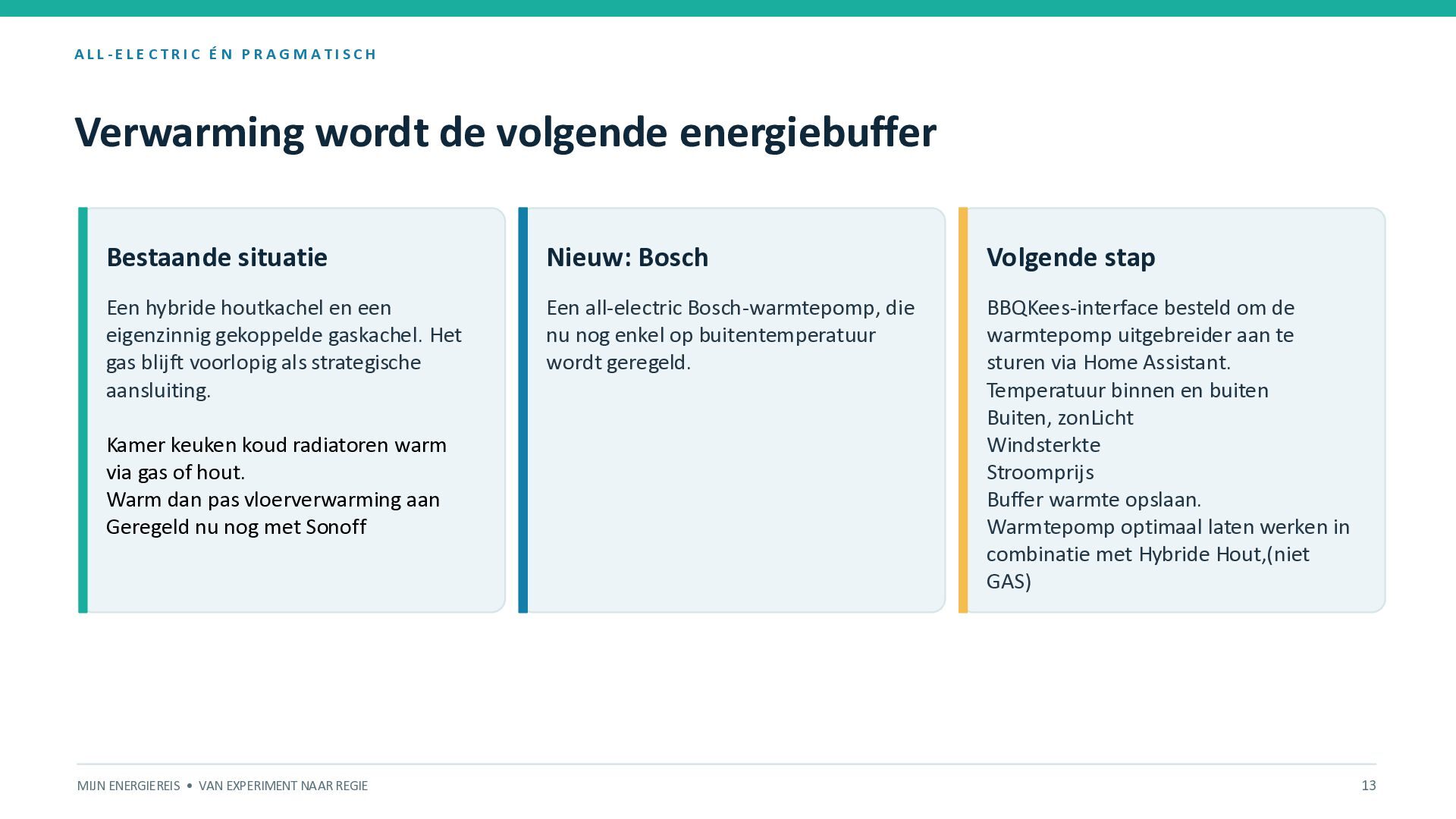

21. ALL-ELE CTRIC É N PRAG MATISCH Verwarming wordt de volgende energiebuffer Bestaande situatie Nieuw: Bosch Volgende stap Een hybride houtkachel en een eigenzinnig gekoppelde gaskachel. Het gas blijft voorlopig als strategische aansluiting. Een all-electric Bosch-warmtepomp, die nu nog enkel op buitentemperatuur wordt geregeld. BBQKees-interface besteld om de warmtepomp uitgebreider aan te sturen via Home Assistant. Temperatuur binnen en buiten Buiten, zonLicht Windsterkte Stroomprijs Buffer warmte opslaan. Warmtepomp optimaal laten werken in combinatie met Hybride Hout,(niet GAS) Kamer keuken koud radiatoren warm via gas of hout. Warm dan pas vloerverwarming aan Geregeld nu nog met Sonoff MIJN ENERGIEREIS • VAN EXPERIMENT NAAR REGIE 13

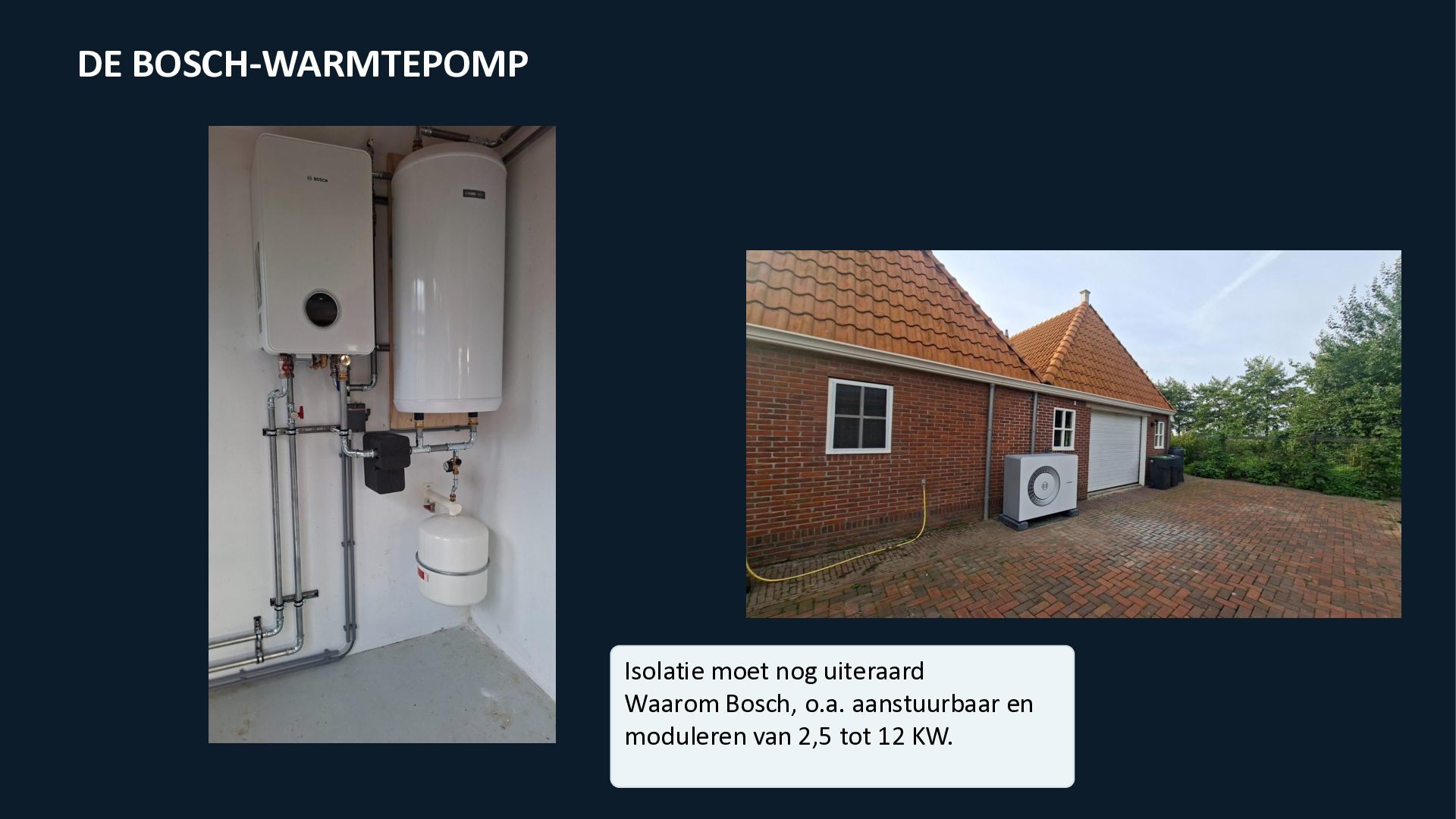

22. DE BOSCH-WARMTEPOMP Isolatie moet nog uiteraard Waarom Bosch, o.a. aanstuurbaar en moduleren van 2,5 tot 12 KW.

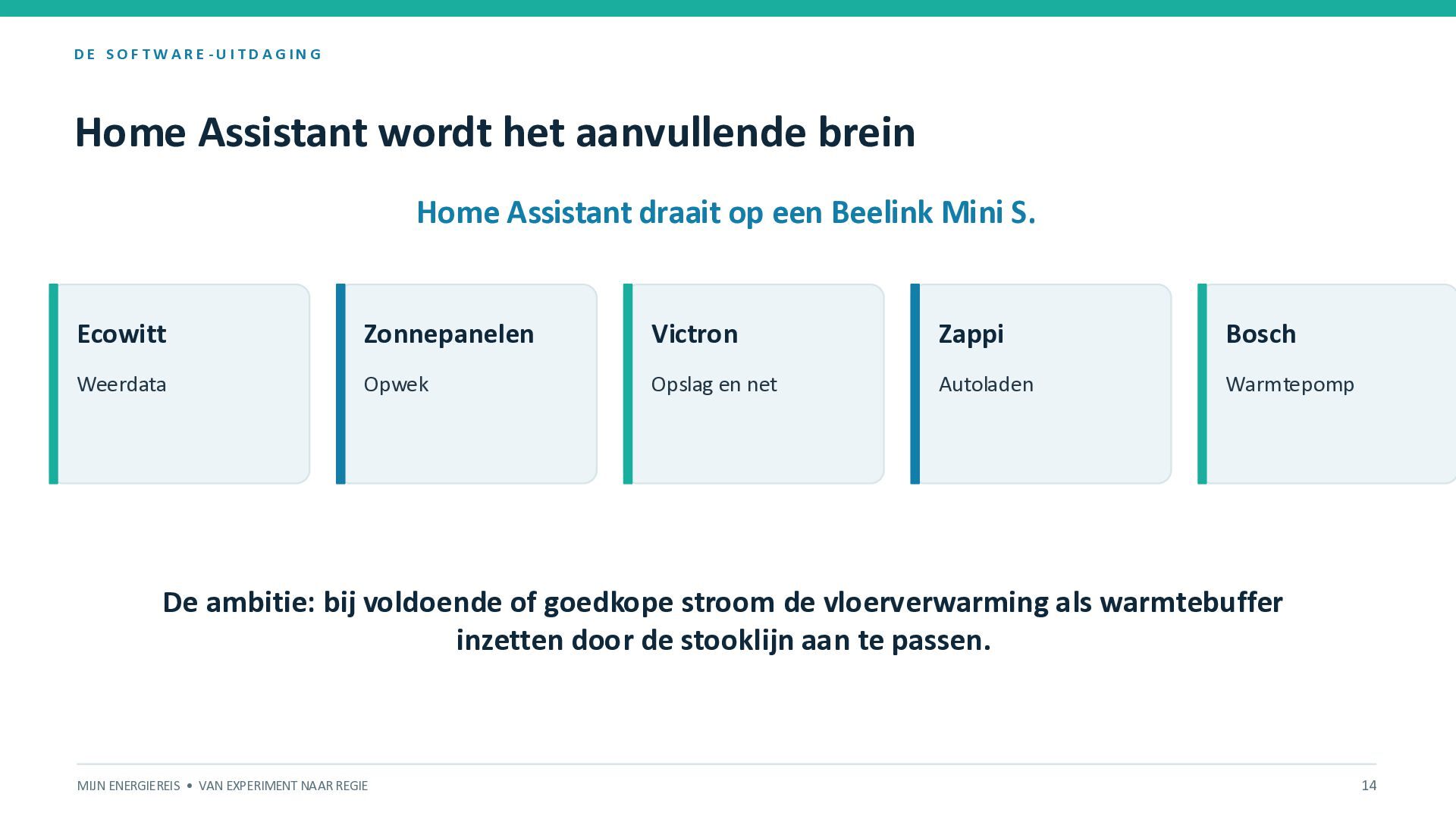

23. DE S O F TW A RE - U IT DA G IN G Home Assistant wordt het aanvullende brein Home Assistant draait op een Beelink Mini S. Ecowitt Zonnepanelen Victron Zappi Bosch Weerdata Opwek Opslag en net Autoladen Warmtepomp De ambitie: bij voldoende of goedkope stroom de vloerverwarming als warmtebuffer inzetten door de stooklijn aan te passen. MIJN ENERGIEREIS • VAN EXPERIMENT NAAR REGIE 14

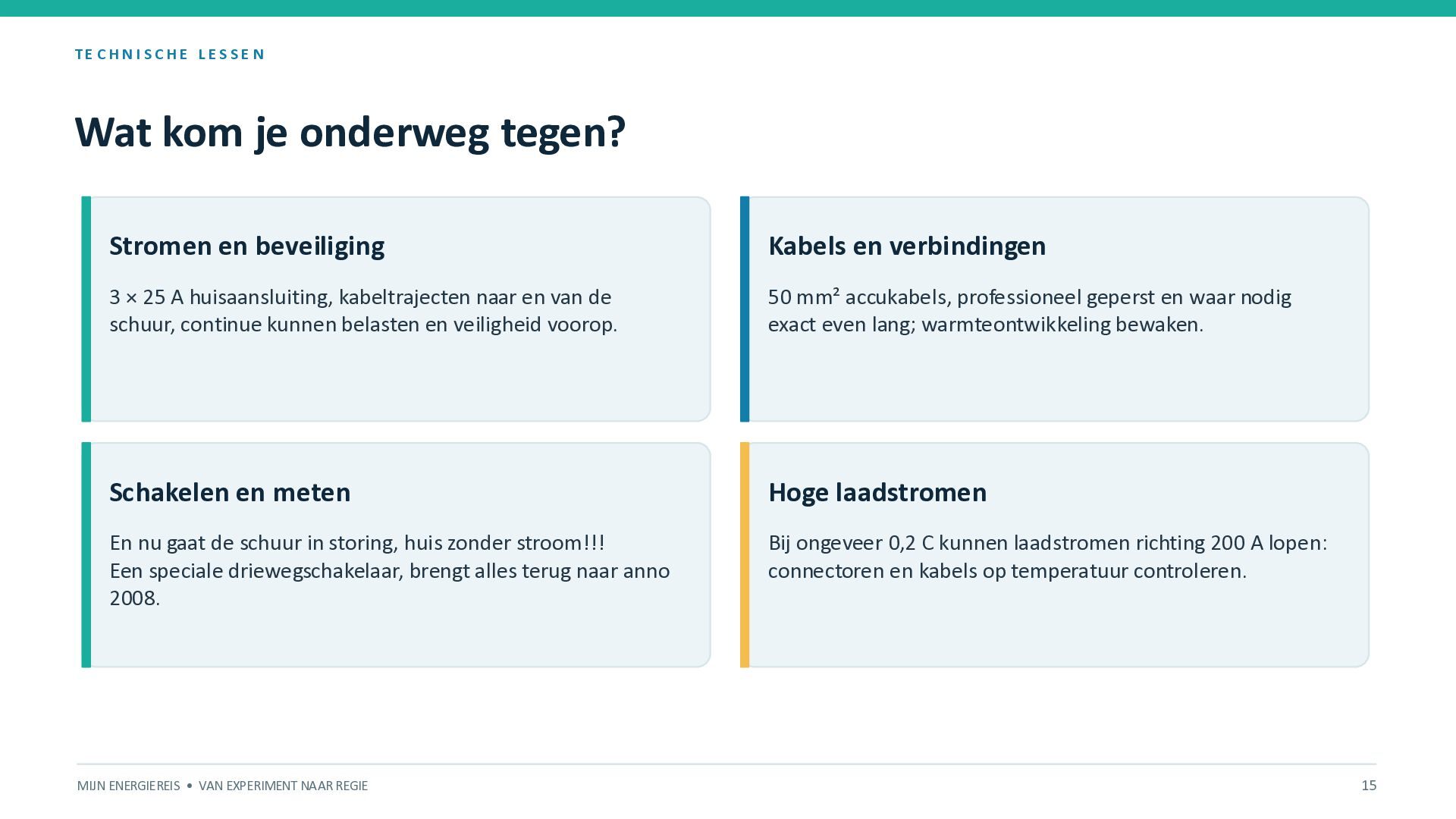

24. TE CHNISCHE LESSE N Wat kom je onderweg tegen? Stromen en beveiliging Kabels en verbindingen 3 × 25 A huisaansluiting, kabeltrajecten naar en van de schuur, continue kunnen belasten en veiligheid voorop. 50 mm² accukabels, professioneel geperst en waar nodig exact even lang; warmteontwikkeling bewaken. Schakelen en meten Hoge laadstromen En nu gaat de schuur in storing, huis zonder stroom!!! Een speciale driewegschakelaar, brengt alles terug naar anno 2008. Bij ongeveer 0,2 C kunnen laadstromen richting 200 A lopen: connectoren en kabels op temperatuur controleren. MIJN ENERGIEREIS • VAN EXPERIMENT NAAR REGIE 15

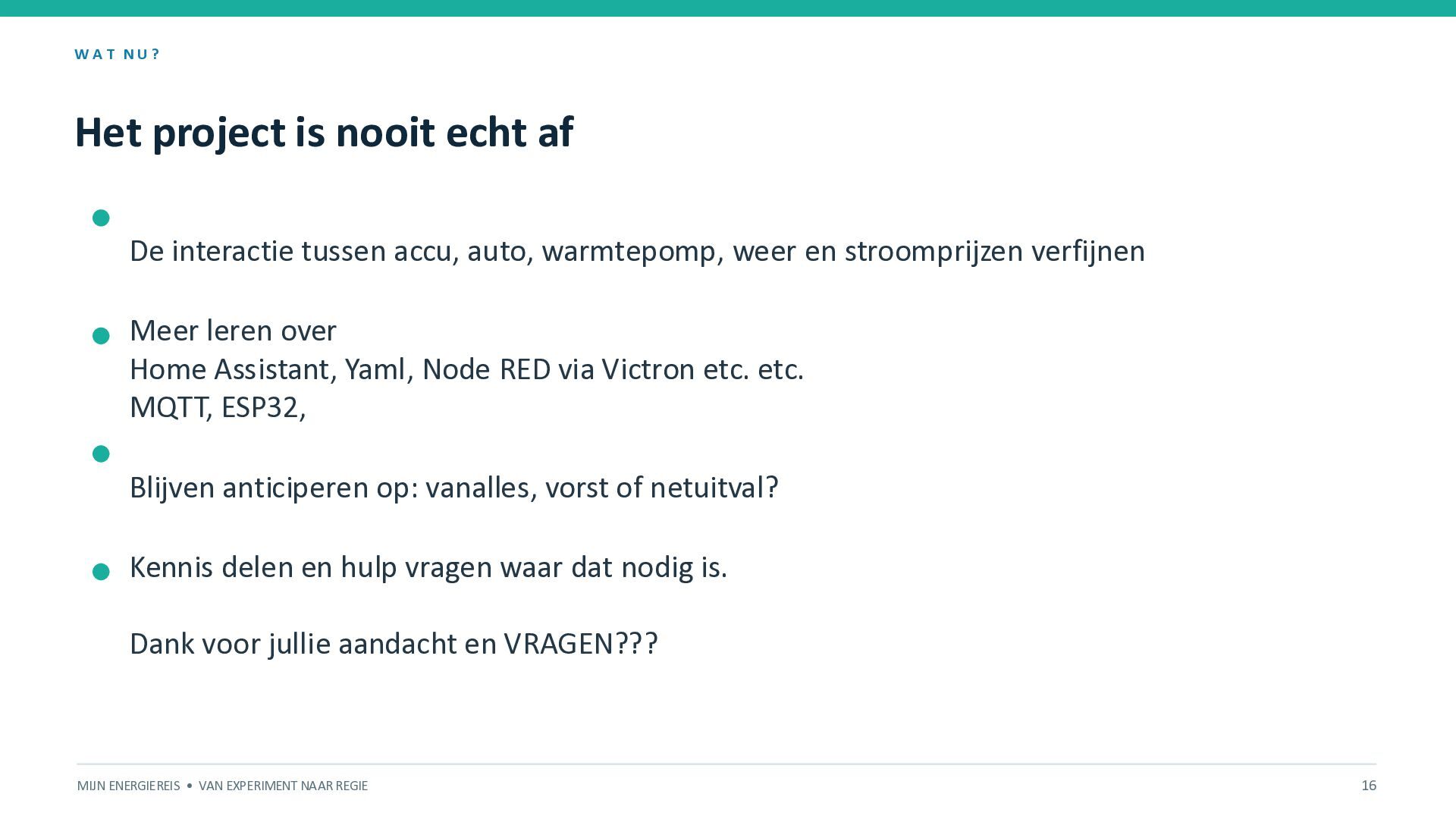

25. WAT NU? Het project is nooit echt af De interactie tussen accu, auto, warmtepomp, weer en stroomprijzen verfijnen Meer leren over Home Assistant, Yaml, Node RED via Victron etc. etc. MQTT, ESP32, Blijven anticiperen op: vanalles, vorst of netuitval? Kennis delen en hulp vragen waar dat nodig is. Dank voor jullie aandacht en VRAGEN??? MIJN ENERGIEREIS • VAN EXPERIMENT NAAR REGIE 16
26. VRAGEN? Maar liever niet: “Kan het allemaal uit?” Mijn drijfveer was, is nieuwe dingen doen die ik nog nooit heb gedaan. Van in 1972 pionieren NC-gestuurd staalsnijden voor de scheepsbouw tot in 1989 starten met in huis gebouwde CAD/CAM software. En nu in Rasquert een slimmer Off Grid energie systeem met Home automation. En bij deze nog prille uitdaging kan ik jullie hulp meer dan goed gebruiken.
