S0tool van Huizebruin

Presentatie van Wobbe van Huizebruin over zijn S0tool. Een tool voor waterverbruik en energiemeting.

Transcript

1. S0tool van Huizebruin Maak van meten een hobbyproject! DomoticaGrunn #43 2025 2 september2025 DomoticaGrunn #44 2025 7 Oktober 2025

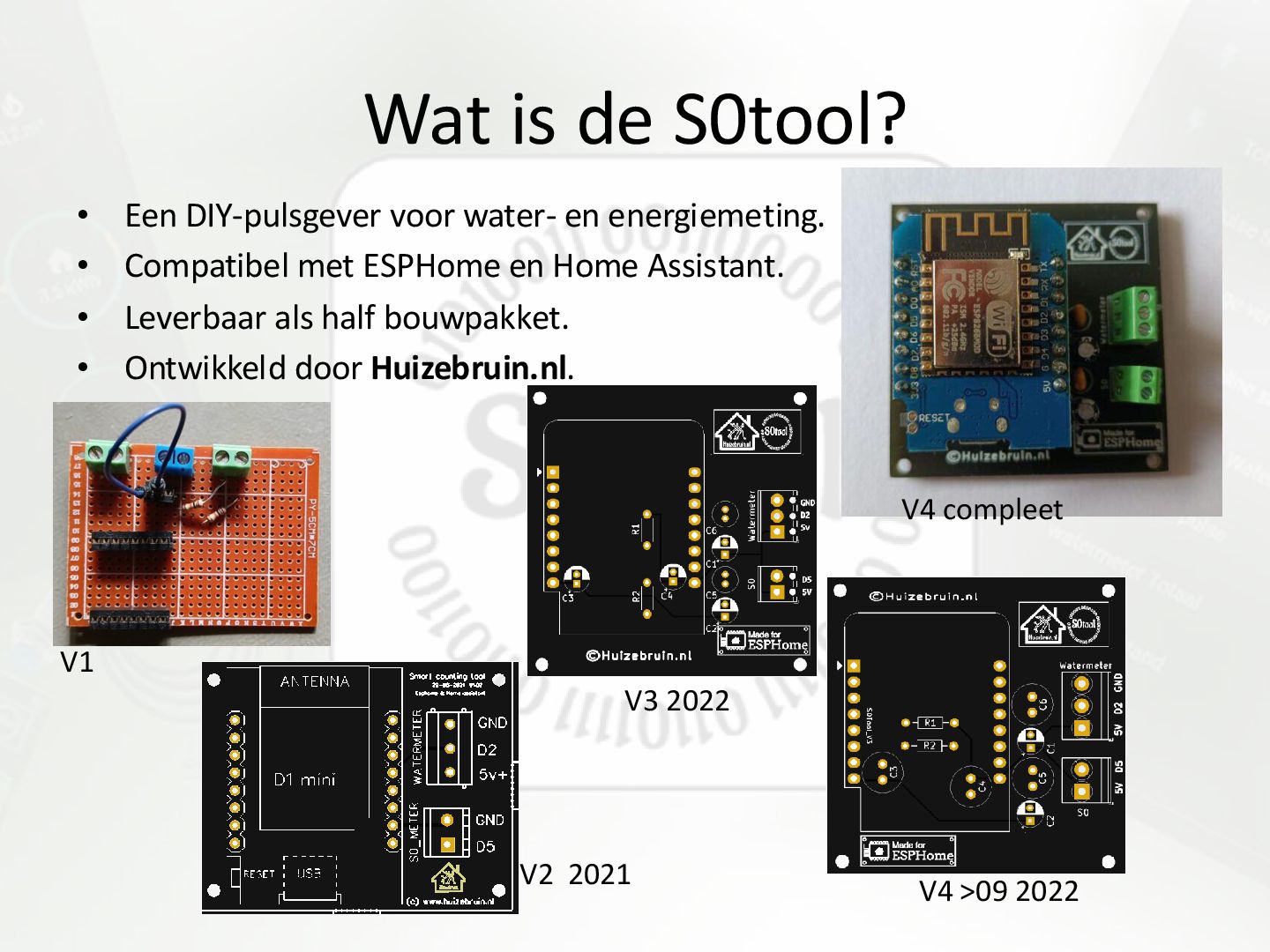

2. Wat is de S0tool? • Een DIY-pulsgever voor water- en energiemeting. • Compatibel met ESPHome en Home Assistant. • Leverbaar als half bouwpakket. • Ontwikkeld door Huizebruin.nl. V4 compleet V1 V2 2021 V3 2022 V4 >09 2022

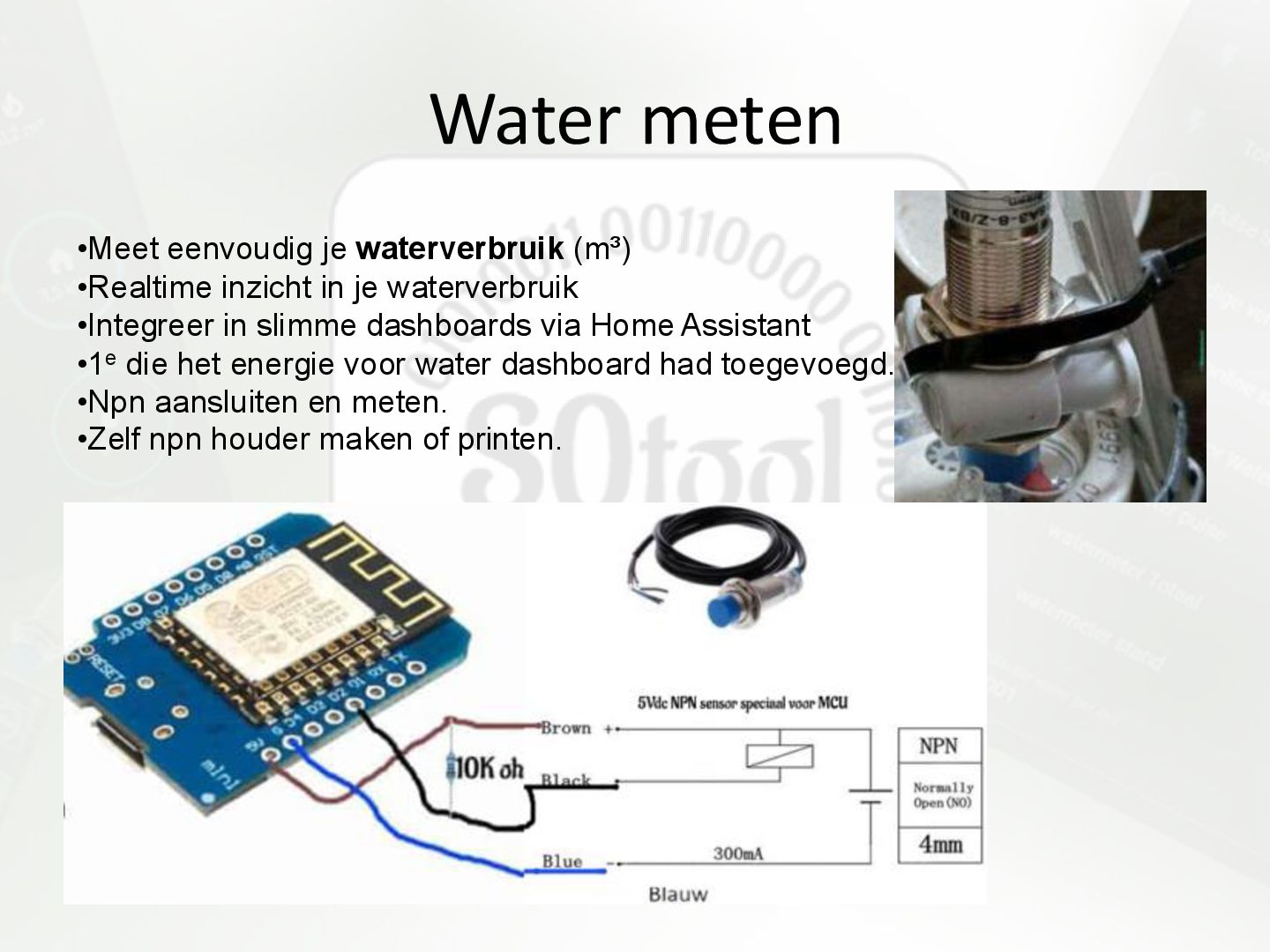

3. Water meten •Meet eenvoudig je waterverbruik (m³) •Realtime inzicht in je waterverbruik •Integreer in slimme dashboards via Home Assistant •1e die het energie voor water dashboard had toegevoegd. •Npn aansluiten en meten. •Zelf npn houder maken of printen.

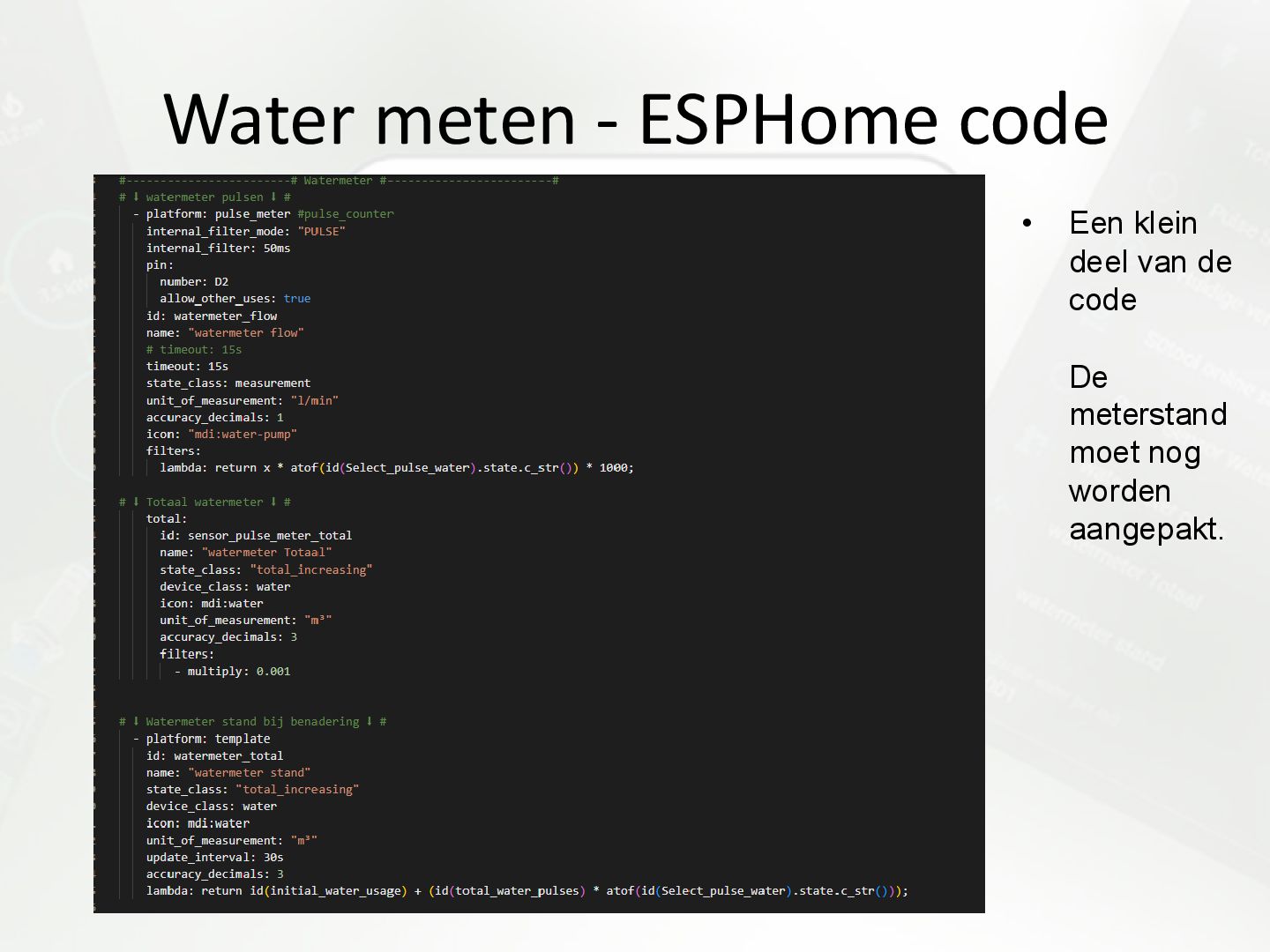

4. Water meten - ESPHome code • Een klein deel van de code De meterstand moet nog worden aangepakt.

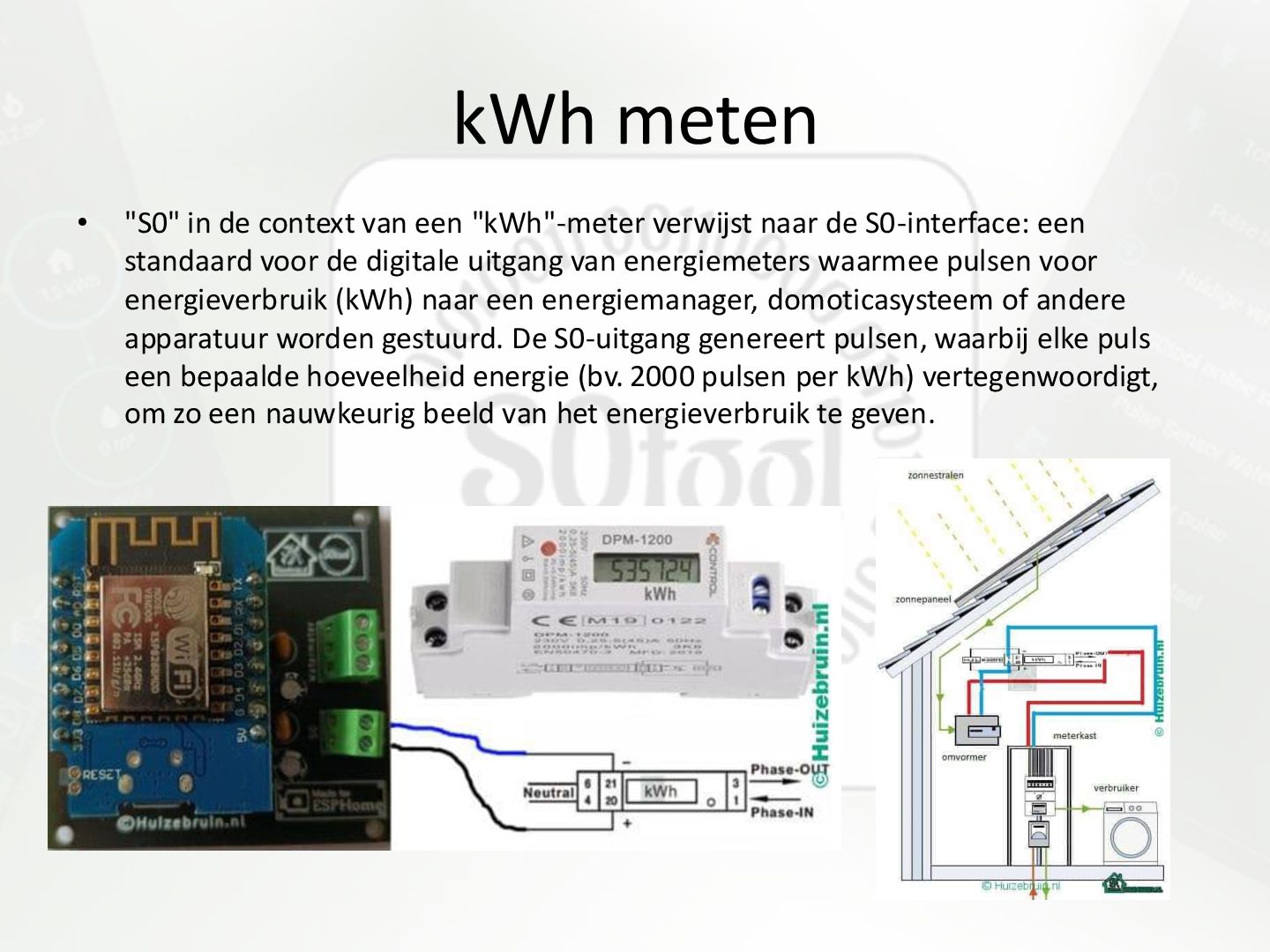

5. kWh meten • "S0" in de context van een "kWh"-meter verwijst naar de S0-interface: een standaard voor de digitale uitgang van energiemeters waarmee pulsen voor energieverbruik (kWh) naar een energiemanager, domoticasysteem of andere apparatuur worden gestuurd. De S0-uitgang genereert pulsen, waarbij elke puls een bepaalde hoeveelheid energie (bv. 2000 pulsen per kWh) vertegenwoordigt, om zo een nauwkeurig beeld van het energieverbruik te geven.

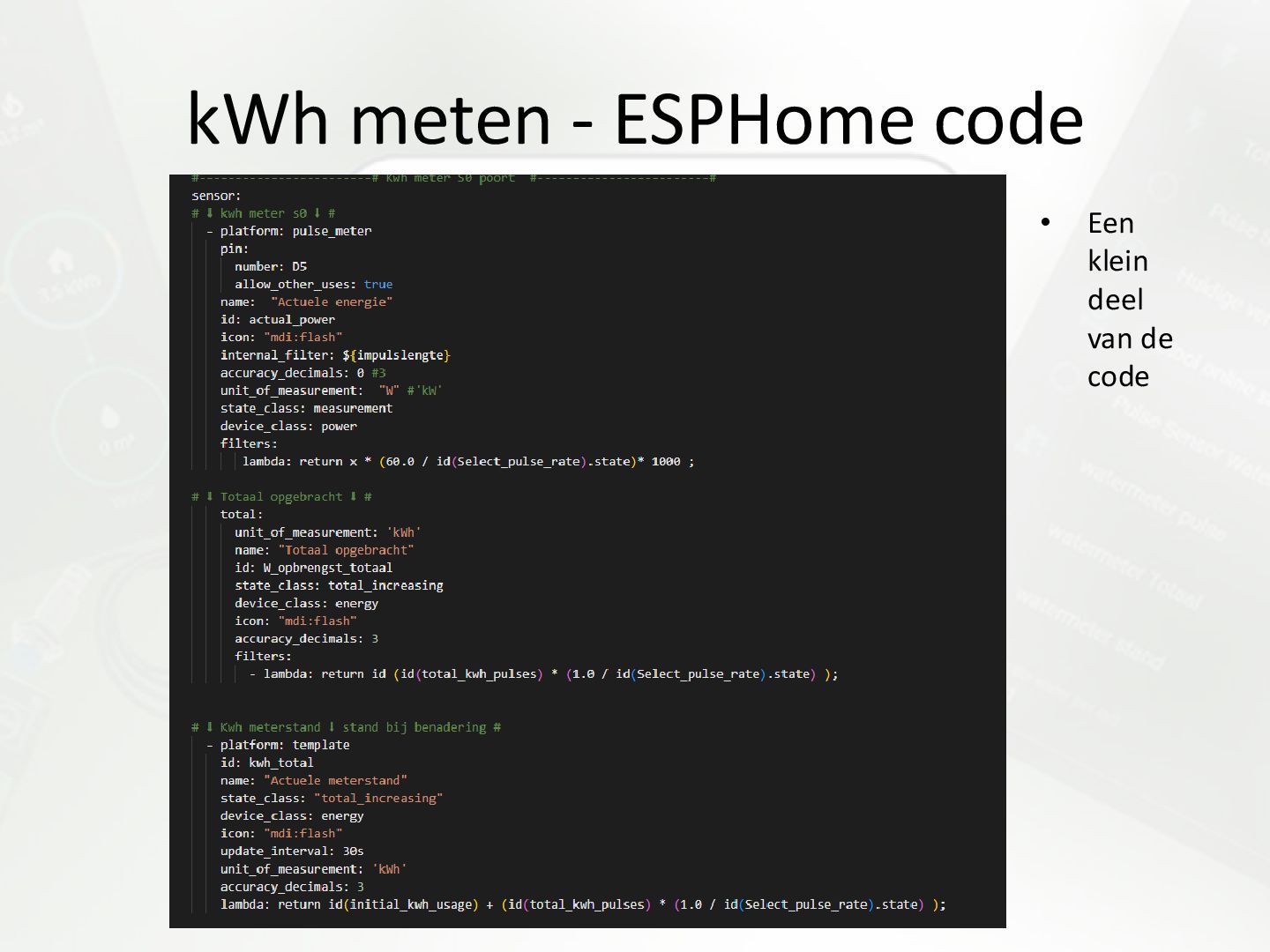

6. kWh meten - ESPHome code • Een klein deel van de code

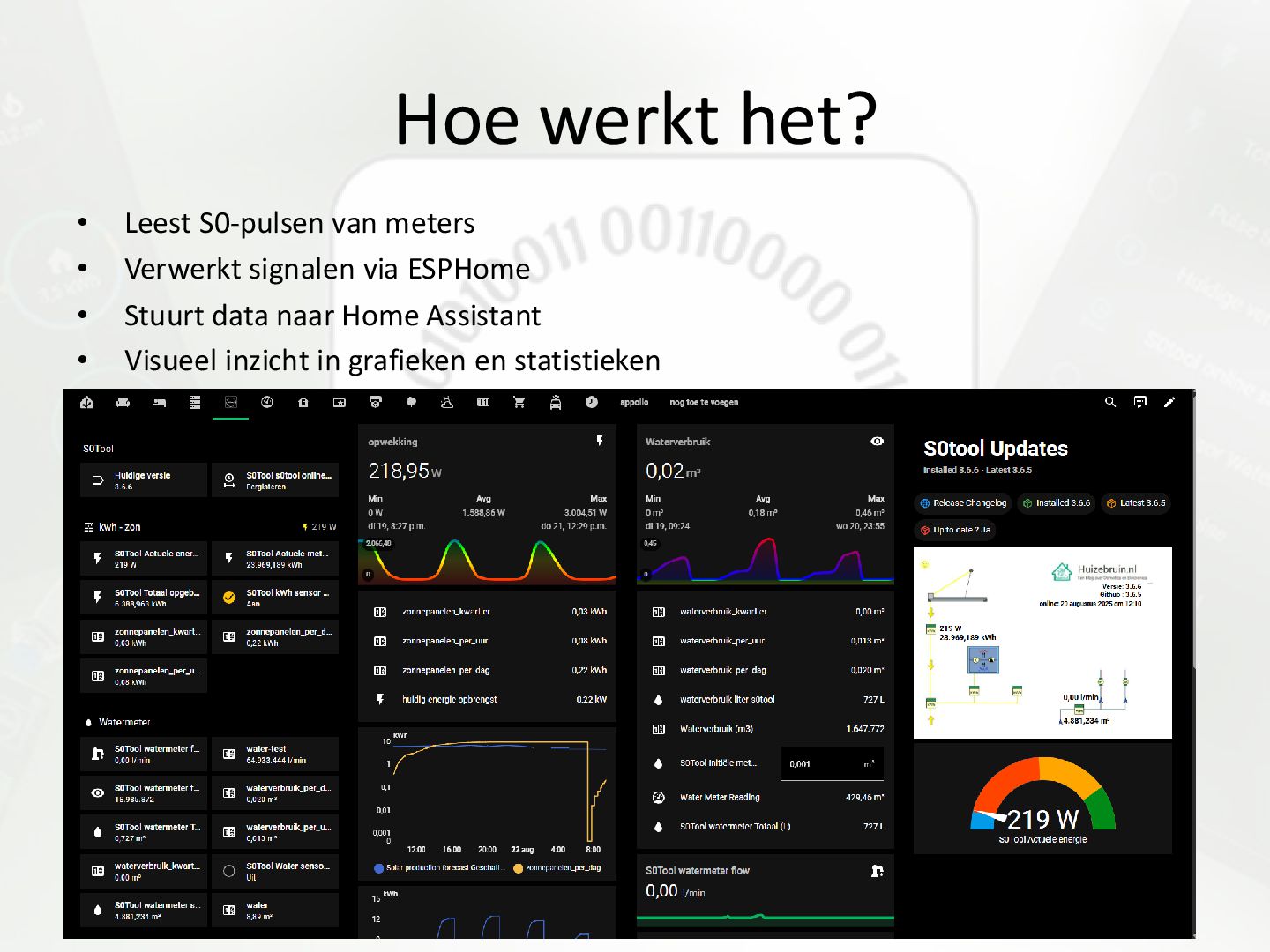

7. Hoe werkt het? • Leest S0-pulsen van meters • Verwerkt signalen via ESPHome • Stuurt data naar Home Assistant • Visueel inzicht in grafieken en statistieken

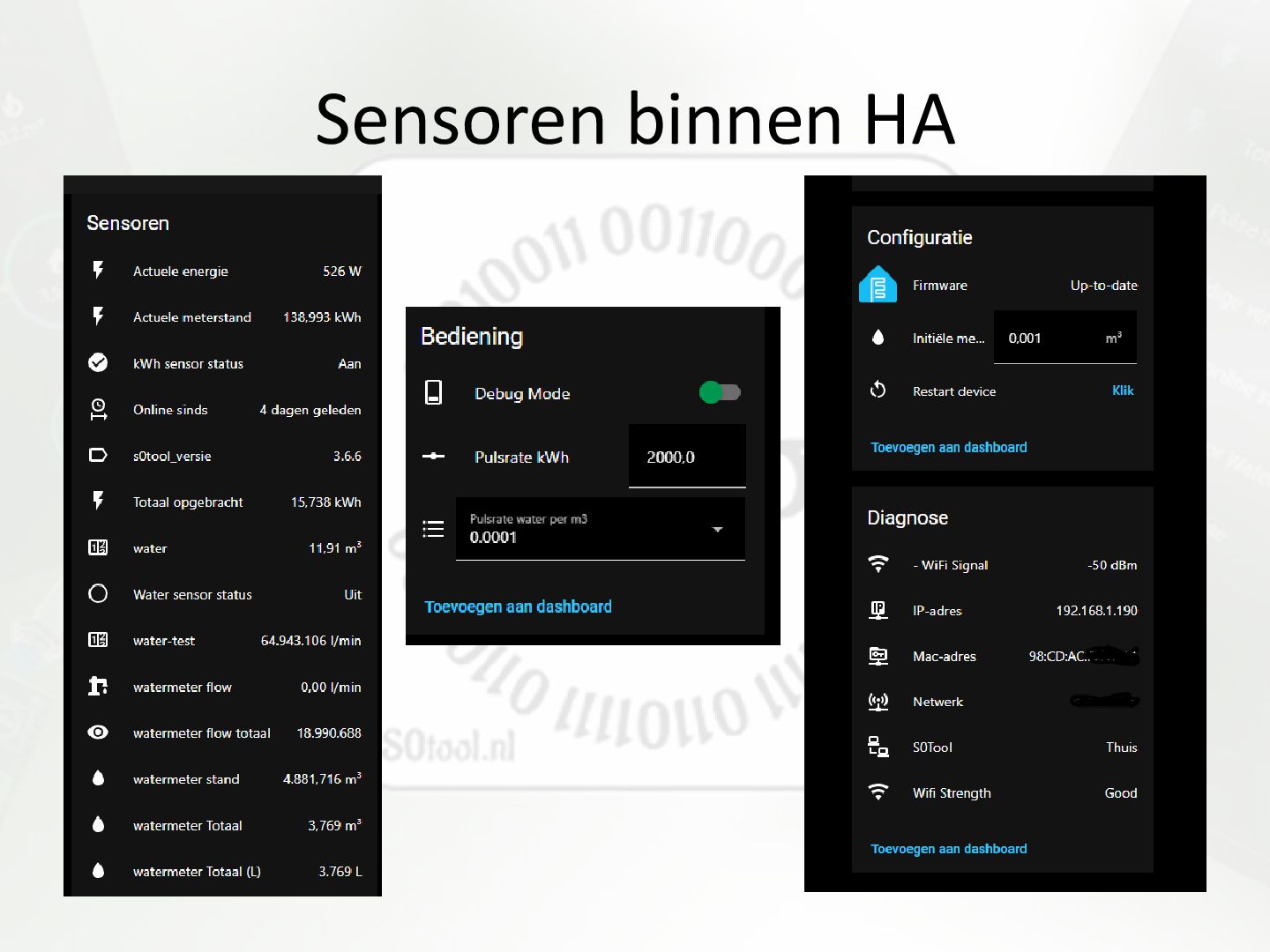

8. Sensoren binnen HA

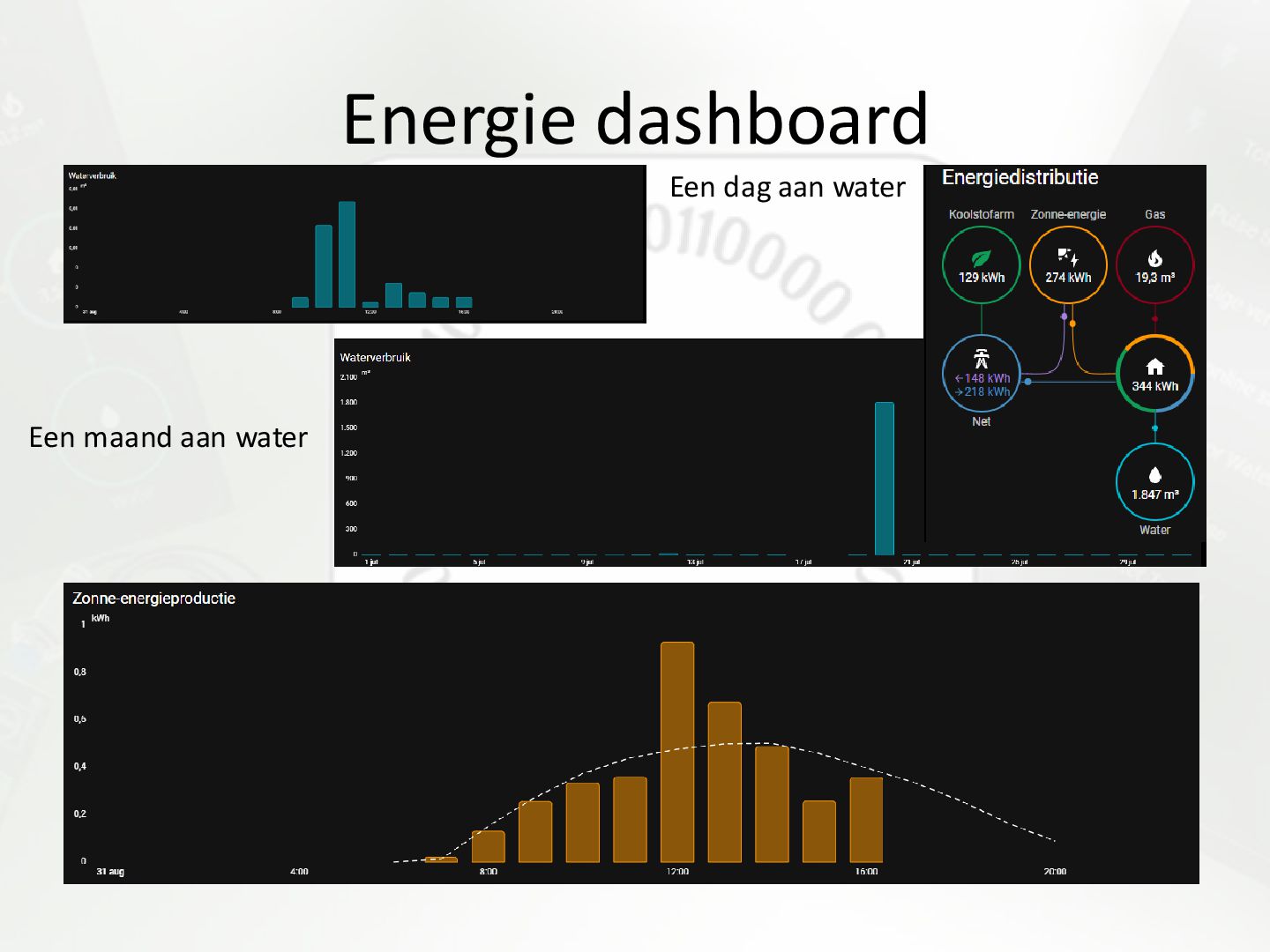

9. Energie dashboard Een dag aan water Een maand aan water

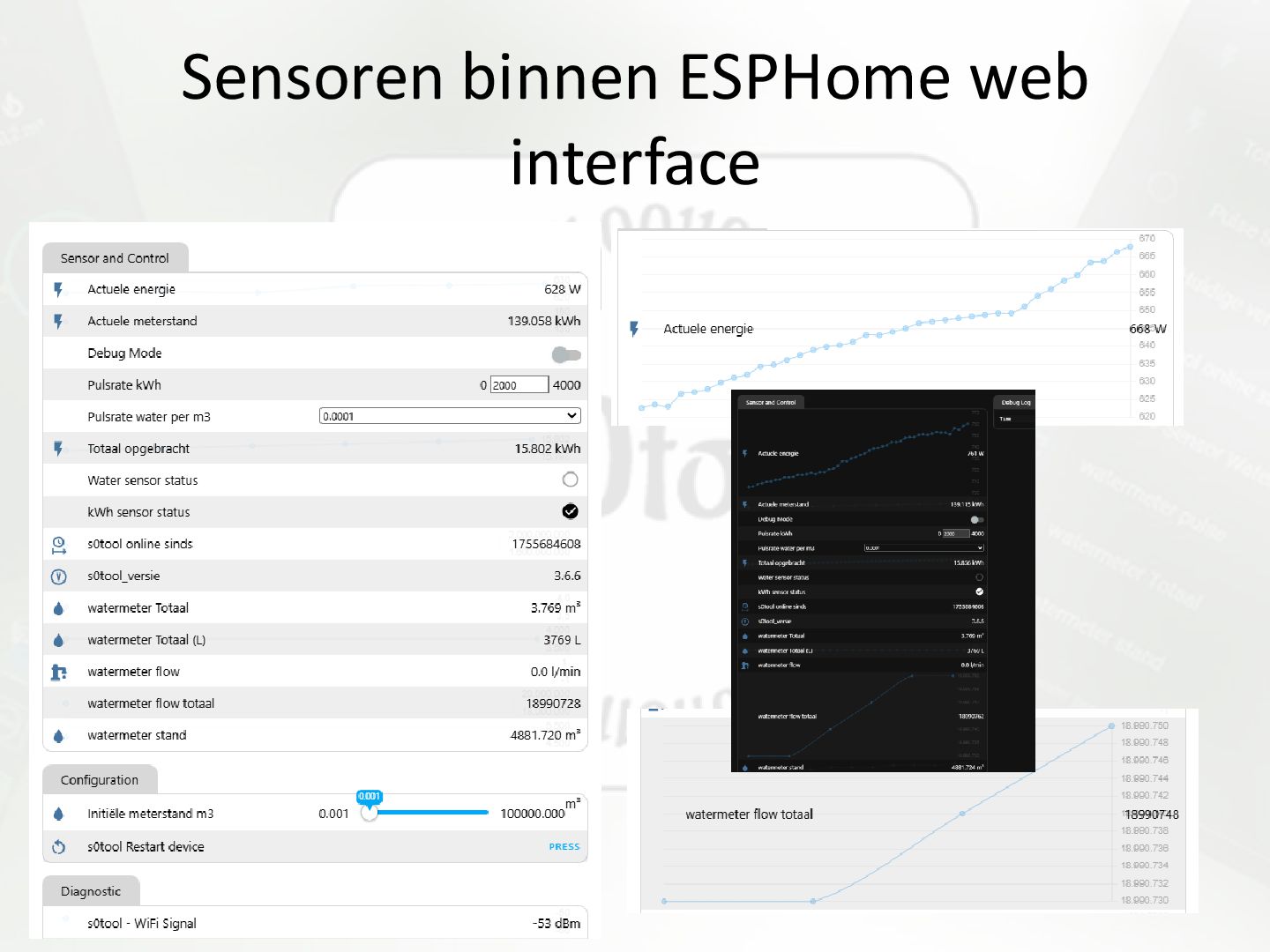

10. Sensoren binnen ESPHome web interface

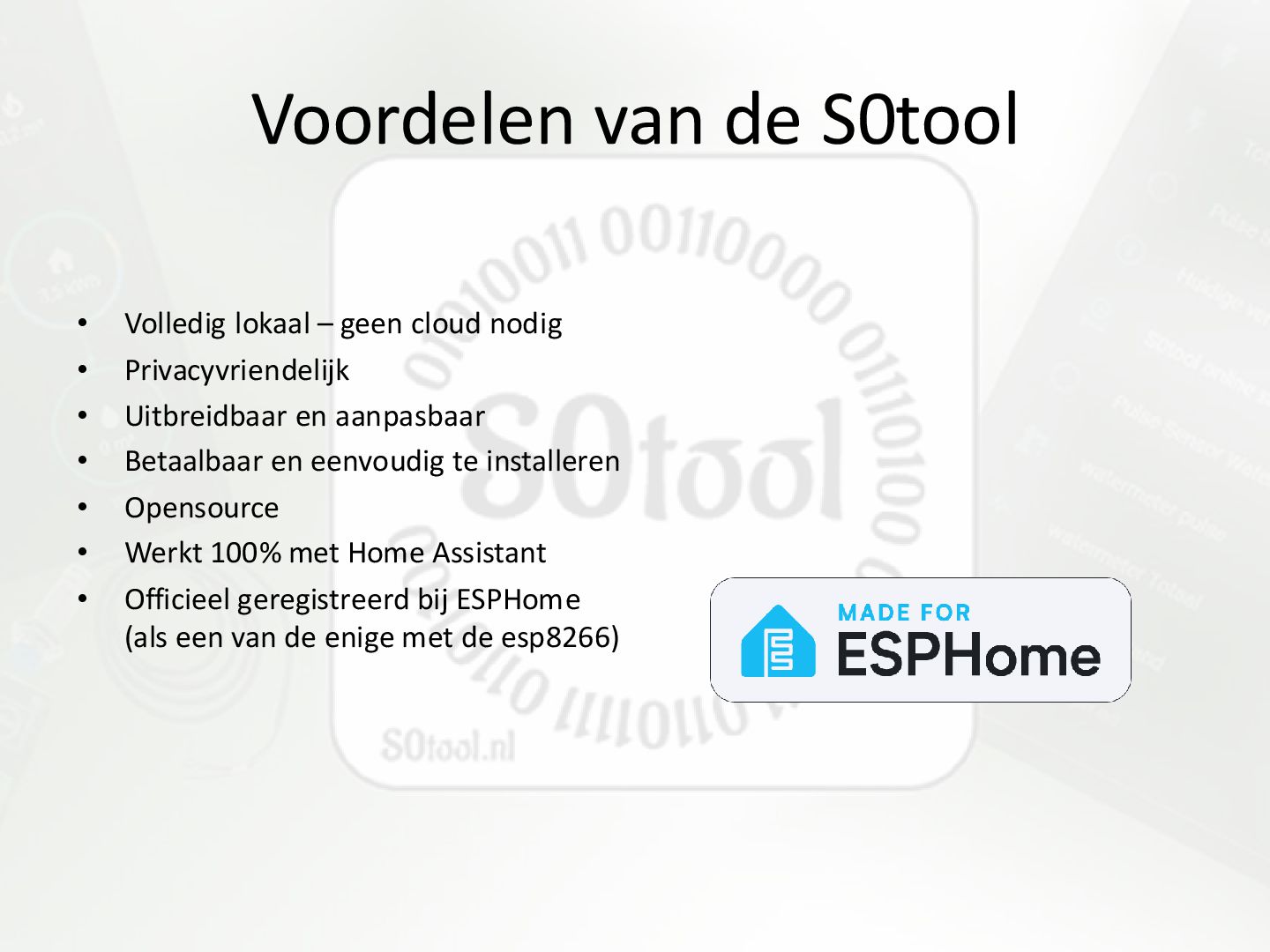

11. Voordelen van de S0tool • Volledig lokaal – geen cloud nodig • Privacyvriendelijk • Uitbreidbaar en aanpasbaar • Betaalbaar en eenvoudig te installeren • Opensource • Werkt 100% met Home Assistant • Officieel geregistreerd bij ESPHome (als een van de enige met de esp8266)

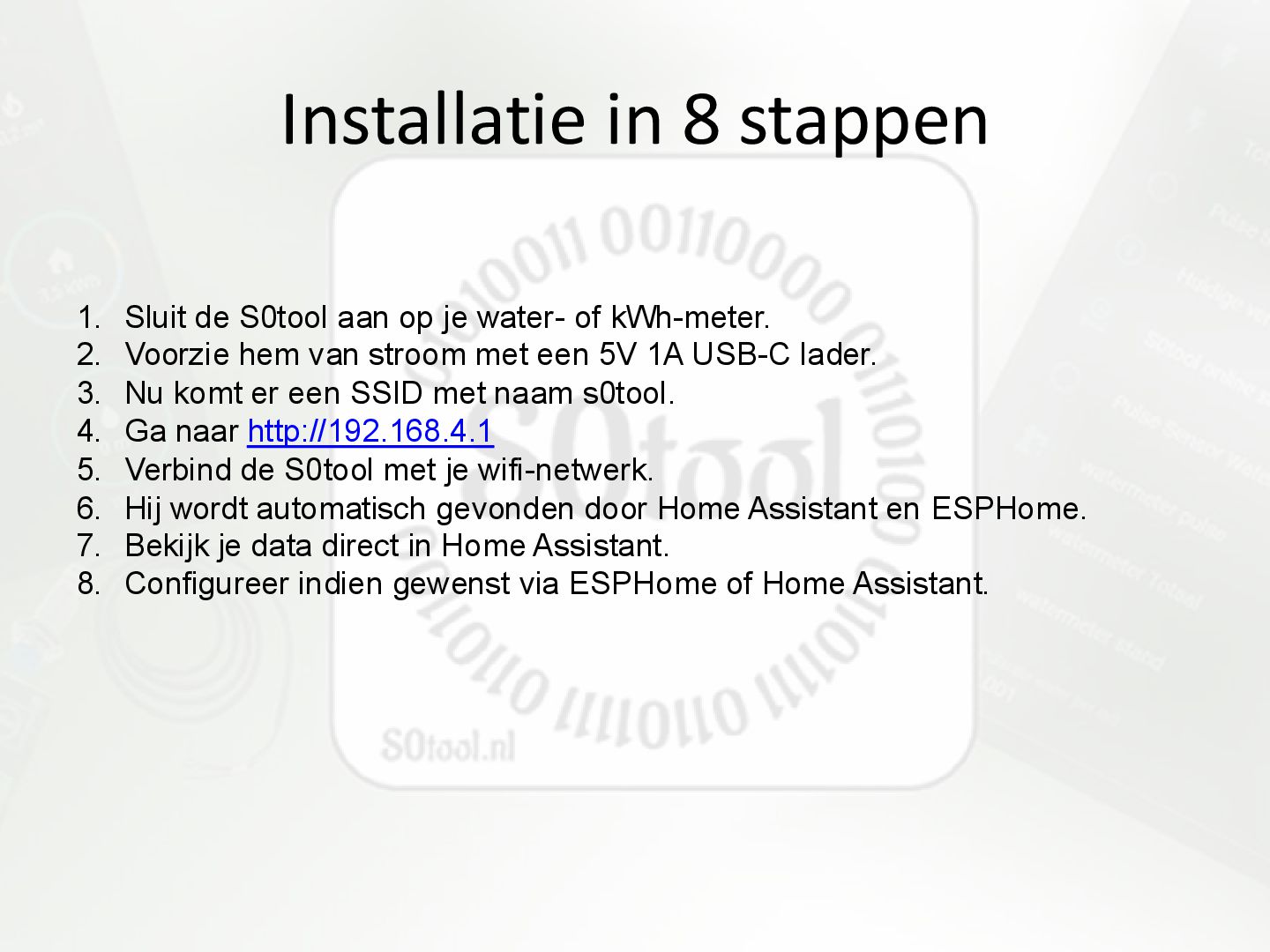

12. Installatie in 8 stappen 1. Sluit de S0tool aan op je water- of kWh-meter. 2. Voorzie hem van stroom met een 5V 1A USB-C lader. 3. Nu komt er een SSID met naam s0tool. 4. Ga naar http://192.168.4.1 5. Verbind de S0tool met je wifi-netwerk. 6. Hij wordt automatisch gevonden door Home Assistant en ESPHome. 7. Bekijk je data direct in Home Assistant. 8. Configureer indien gewenst via ESPHome of Home Assistant.

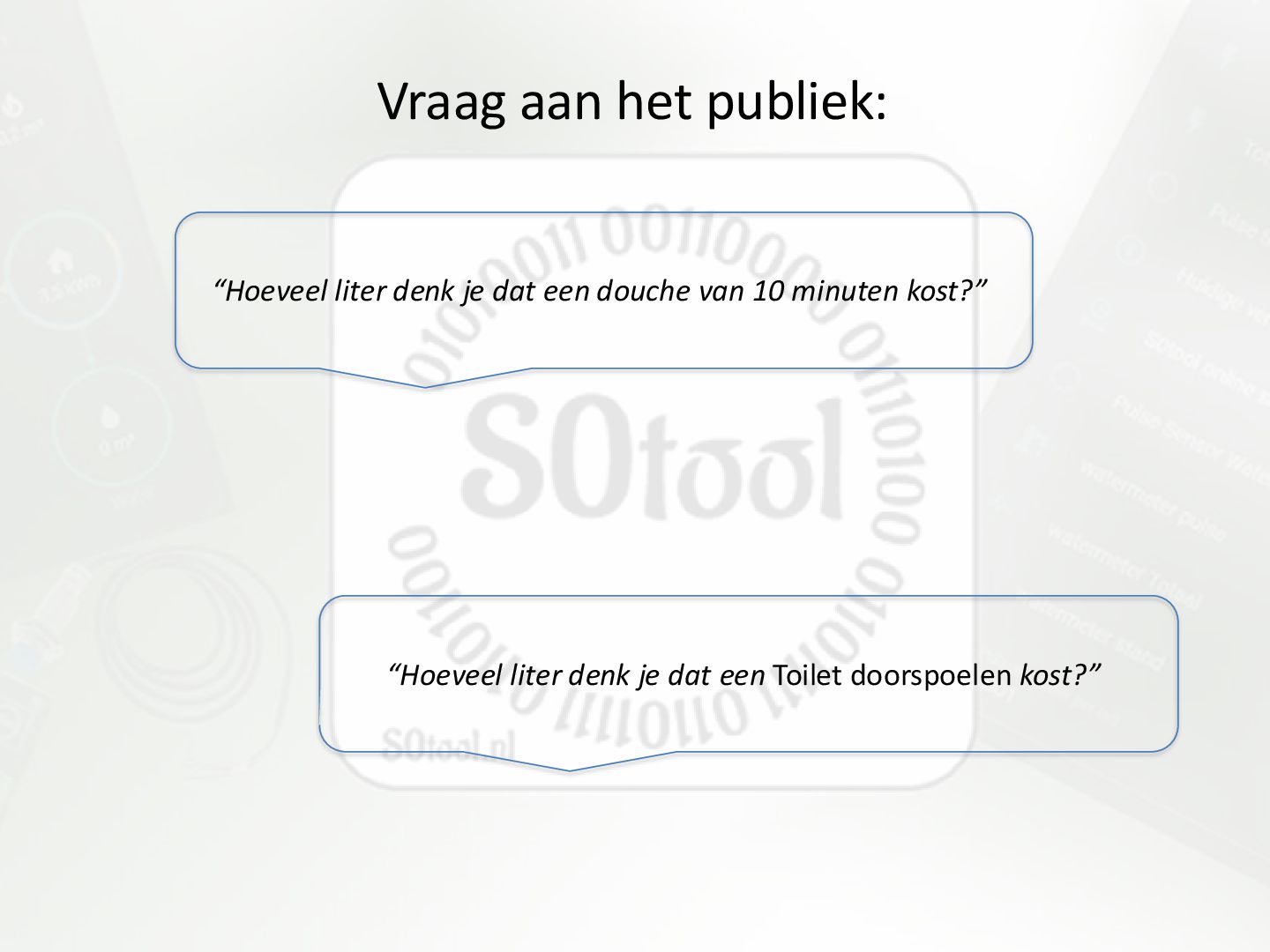

13. “Hoeveel liter denk je dat een douche van 10 minuten kost?” “Hoeveel liter denk je dat een Toilet doorspoelen kost?” Vraag aan het publiek:

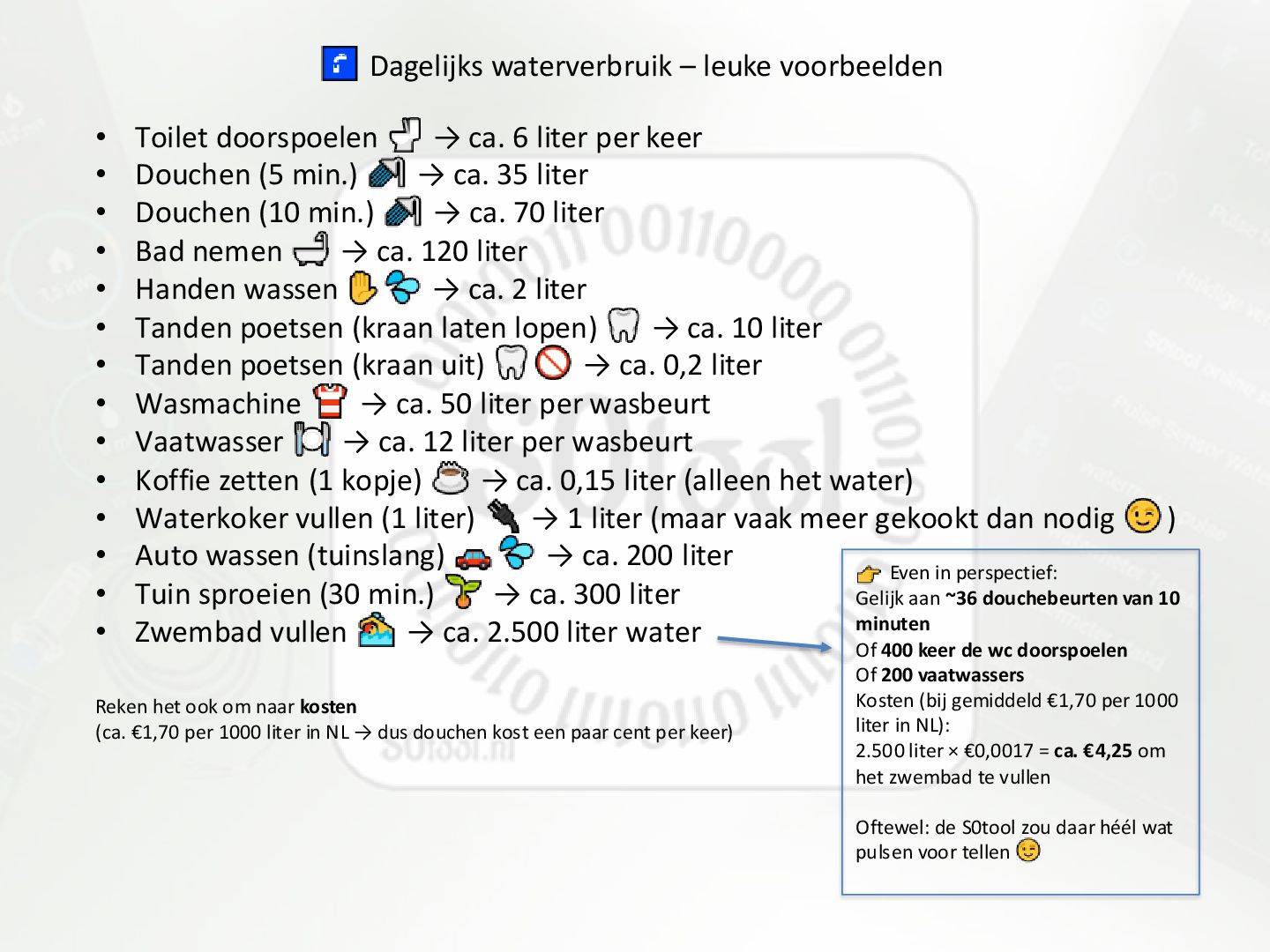

14. • Toilet doorspoelen → ca. 6 liter per keer • Douchen (5 min.) → ca. 35 liter • Douchen (10 min.) → ca. 70 liter • Bad nemen → ca. 120 liter • Handen wassen → ca. 2 liter • Tanden poetsen (kraan laten lopen) → ca. 10 liter • Tanden poetsen (kraan uit) → ca. 0,2 liter • Wasmachine → ca. 50 liter per wasbeurt • Vaatwasser → ca. 12 liter per wasbeurt • Koffie zetten (1 kopje) → ca. 0,15 liter (alleen het water) • Waterkoker vullen (1 liter) → 1 liter (maar vaak meer gekookt dan nodig ) • Auto wassen (tuinslang) → ca. 200 liter • Tuin sproeien (30 min.) → ca. 300 liter • Zwembad vullen → ca. 2.500 liter water Dagelijks waterverbruik – leuke voorbeelden Reken het ook om naar kosten (ca. €1,70 per 1000 liter in NL → dus douchen kost een paar cent per keer) Even in perspectief: Gelijk aan ~36 douchebeurten van 10 minuten Of 400 keer de wc doorspoelen Of 200 vaatwassers Kosten (bij gemiddeld €1,70 per 1000 liter in NL): 2.500 liter × €0,0017 = ca. €4,25 om het zwembad te vullen Oftewel: de S0tool zou daar héél wat pulsen voor tellen

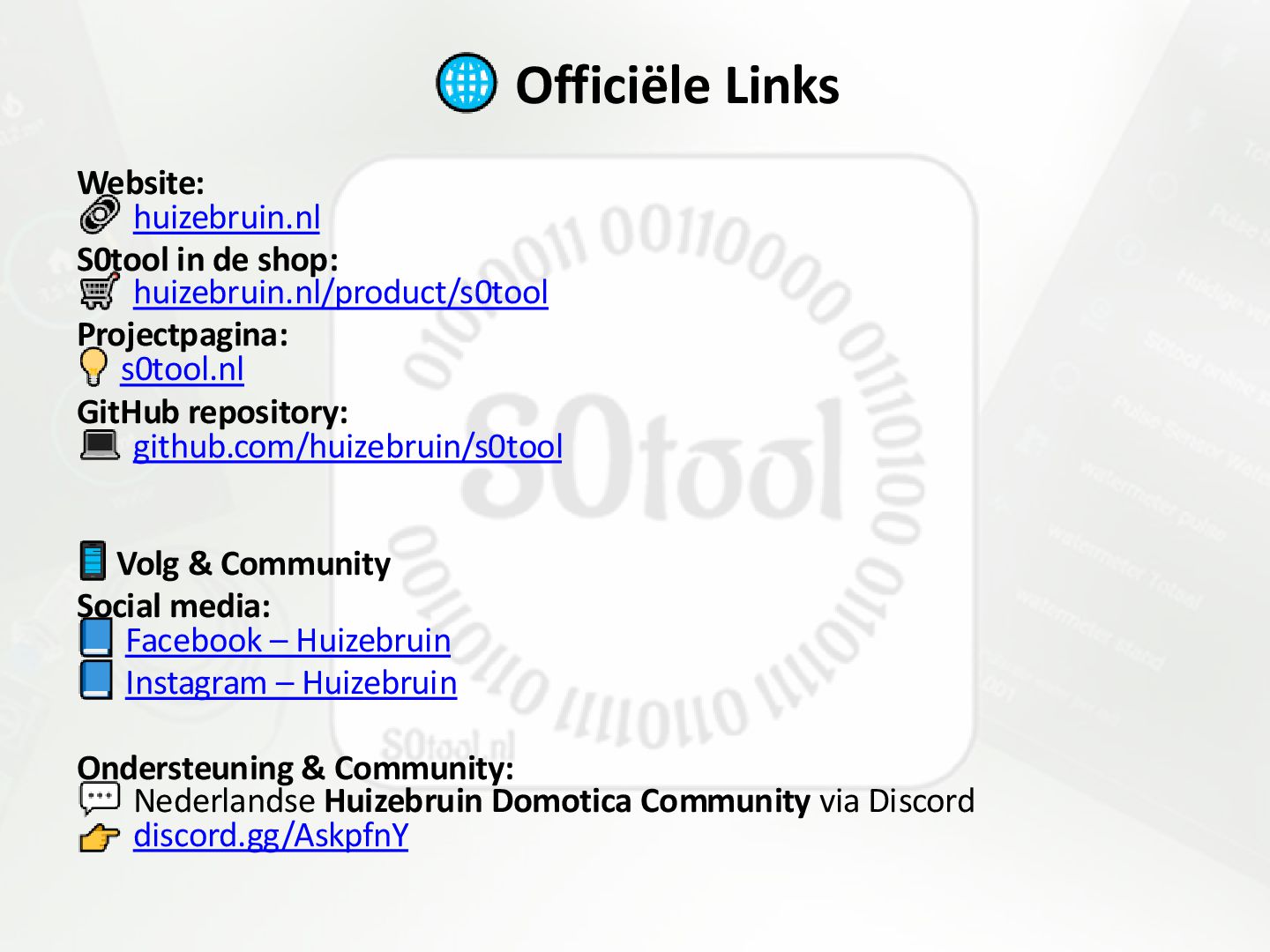

15. Officiële Links Website: huizebruin.nl S0tool in de shop: huizebruin.nl/product/s0tool Projectpagina: s0tool.nl GitHub repository: github.com/huizebruin/s0tool Volg & Community Social media: Facebook – Huizebruin Instagram – Huizebruin Ondersteuning & Community: Nederlandse Huizebruin Domotica Community via Discord discord.gg/AskpfnY
16. Maak van meten een hobby!
