In this talk Markus and Bernd will describe how Elasticsearch was introduced as a new technology at R+V for Log Monitoring and Customer Search. They will also speak to the amazing new experiences they've had with the entire Elastic Stack in combination with other solutions such as Apache Spark. Excited to share their road map, Markus and Bernd will present their ideas on some interesting Elasticsearch use cases they R & V are exploring for the near future.

Markus Schneider
Dr. Bernd Sutter

Transcript

1. Fantastic, Bombastic, Elastic You Know, for Amazing New Experiences Markus Schneider, Dr. Bernd Sutter | Final v1.2.1

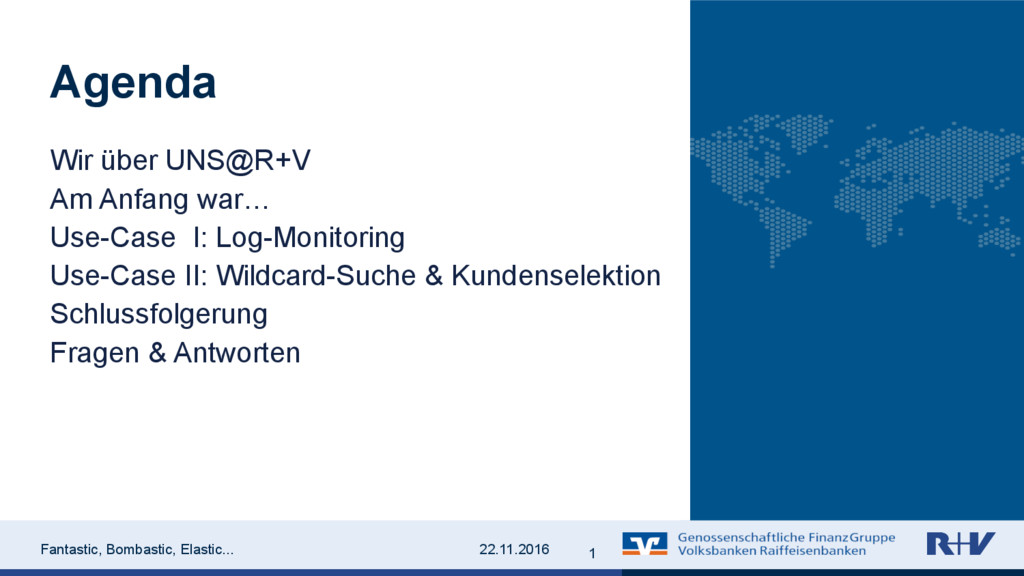

2. 22.11.2016 Fantastic, Bombastic, Elastic... Agenda Wir über UNS@R+V Am Anfang war… Use-Case I: Log-Monitoring Use-Case II: Wildcard-Suche & Kundenselektion Schlussfolgerung Fragen & Antworten 1
3. 22.11.2016 Fantastic, Bombastic, Elastic... @schneidermatic DevOps (IT System Management) Geek with more than 15 years of experience in implementation, customization and integration of IT operations management solutions. OSS-Lover, Coder, Initiator & Lead of Talks4Nerds, IT-Consultant@ruv_de Job: System, Application & Performance Monitoring $ whoami Markus Schneider | markus.schneider@ruv.de | http://www.slideshare.net/schneidermatic 2

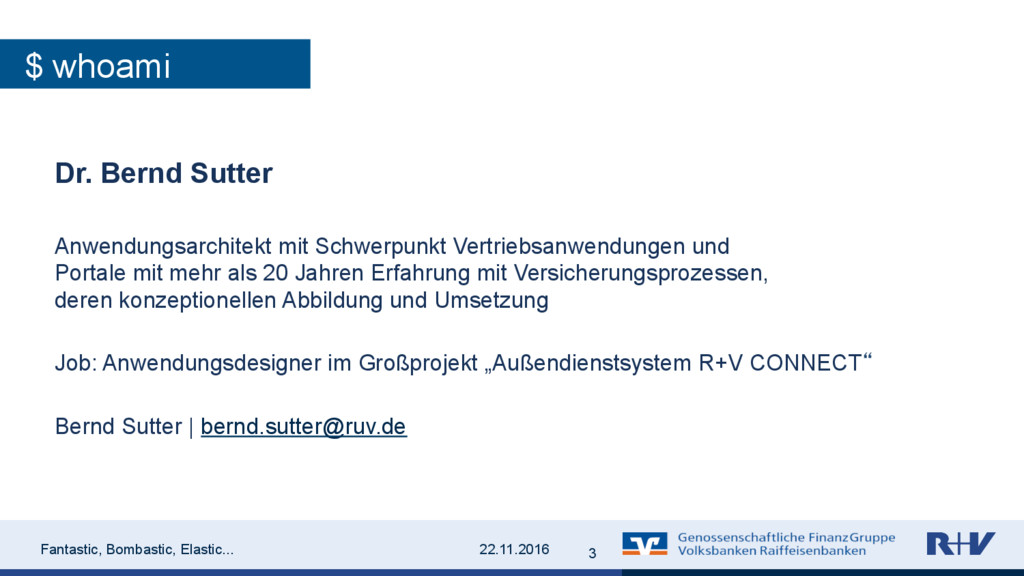

4. 22.11.2016 Fantastic, Bombastic, Elastic... Dr. Bernd Sutter Anwendungsarchitekt mit Schwerpunkt Vertriebsanwendungen und Portale mit mehr als 20 Jahren Erfahrung mit Versicherungsprozessen, deren konzeptionellen Abbildung und Umsetzung Job: Anwendungsdesigner im Großprojekt „Außendienstsystem R+V CONNECT Bernd Sutter | bernd.sutter@ruv.de $ whoami 3
5. 22.11.2016 Fantastic, Bombastic, Elastic... AM ANFANG WAR… 4
6. 22.11.2016 Fantastic, Bombastic, Elastic... Inhouse-Event https://twitter.com/search?q=talks4Nerds&src=typd https://youtu.be/mjJzEznRyak Fantastic, Bombastic, Elastic Fantastic, Bombastic, Elastic... 22.11.2016 Fantastic, Bombastic, Elastic… …You know, for Amazing new Experiences 5

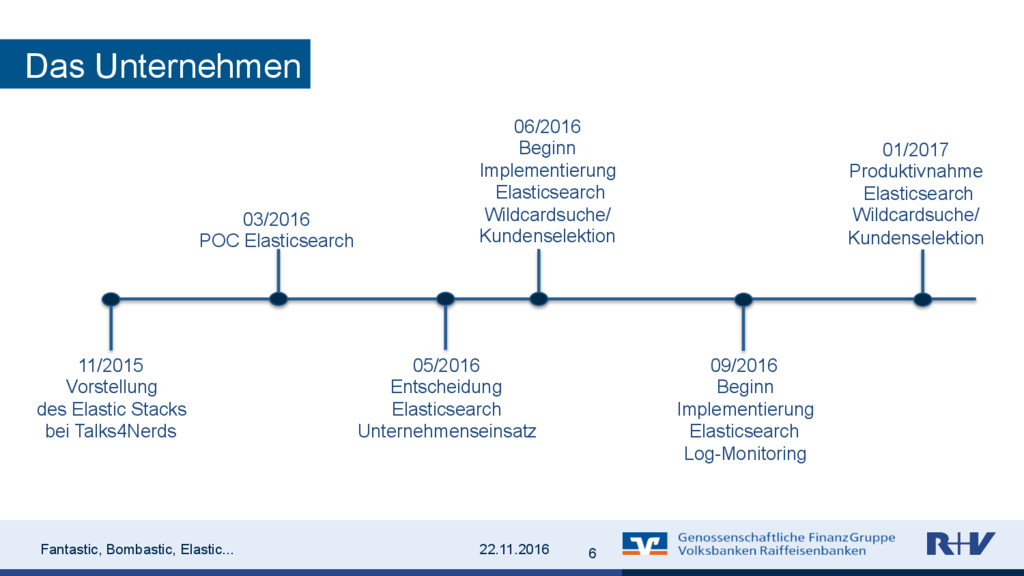

7. 22.11.2016 Fantastic, Bombastic, Elastic... Das Unternehmen 11/2015 Vorstellung des Elastic Stacks bei Talks4Nerds 03/2016 POC Elasticsearch 05/2016 Entscheidung Elasticsearch Unternehmenseinsatz 06/2016 Beginn Implementierung Elasticsearch Wildcardsuche/ Kundenselektion 09/2016 Beginn Implementierung Elasticsearch Log-Monitoring 01/2017 Produktivnahme Elasticsearch Wildcardsuche/ Kundenselektion 6
8. 22.11.2016 Fantastic, Bombastic, Elastic... USE CASE I Log-Monitoring 7

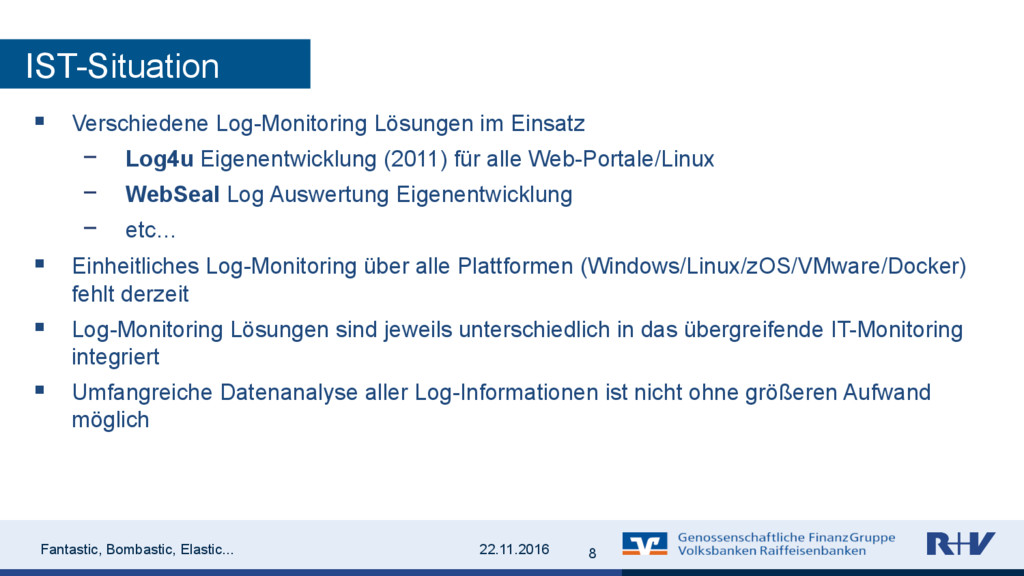

9. §  Verschiedene Log-Monitoring Lösungen im Einsatz
     Log4u Eigenentwicklung (2011) für alle Web-Portale/Linux
     WebSeal Log Auswertung Eigenentwicklung
     etc… §  Einheitliches Log-Monitoring über alle Plattformen (Windows/Linux/zOS/VMware/Docker) fehlt derzeit §  Log-Monitoring Lösungen sind jeweils unterschiedlich in das übergreifende IT-Monitoring integriert §  Umfangreiche Datenanalyse aller Log-Informationen ist nicht ohne größeren Aufwand möglich 22.11.2016 Fantastic, Bombastic, Elastic... IST-Situation 8

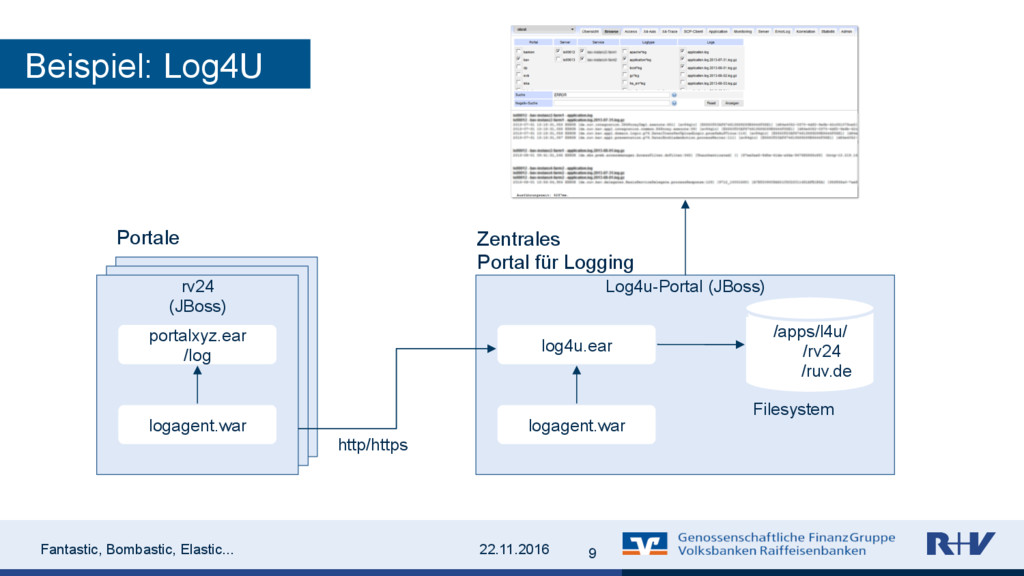

10. 22.11.2016 Fantastic, Bombastic, Elastic... Beispiel: Log4U Log4u-Portal (JBoss) rv24 (JBoss) portalxyz.ear /log logagent.war /apps/l4u/ /rv24 /ruv.de http/https log4u.ear logagent.war Zentrales Portal für Logging Portale Filesystem 9

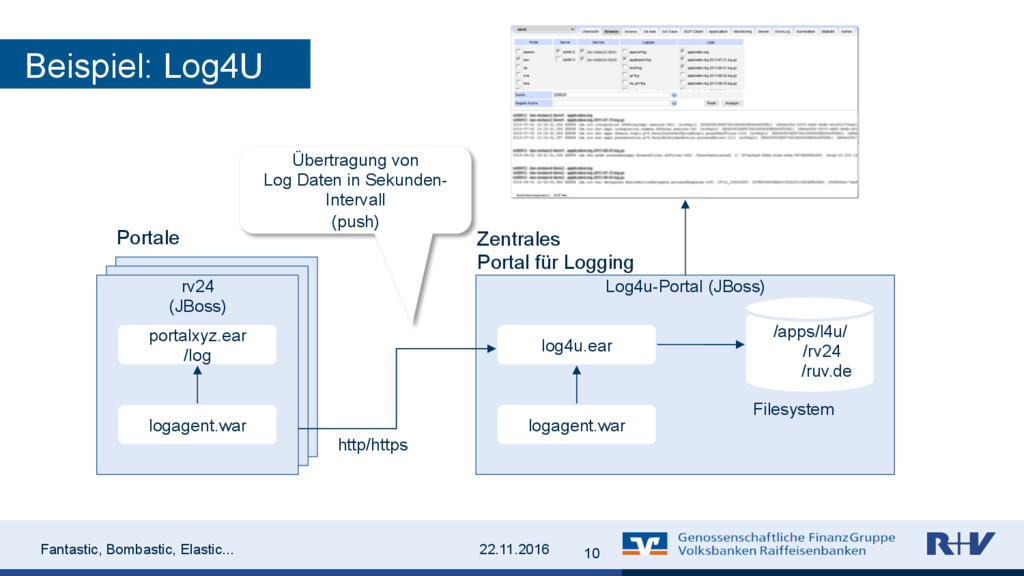

11. 22.11.2016 Fantastic, Bombastic, Elastic... Beispiel: Log4U Log4u-Portal (JBoss) rv24 (JBoss) portalxyz.ear /log logagent.war /apps/l4u/ /rv24 /ruv.de http/https log4u.ear logagent.war Zentrales Portal für Logging Portale Filesystem Übertragung von Log Daten in Sekunden- Intervall (push) 10
12. 22.11.2016 Fantastic, Bombastic, Elastic... Beispiel: Log4U Log4u-Portal (JBoss) rv24 (JBoss) portalxyz.ear /log logagent.war /apps/l4u/ /rv24 /ruv.de http/https log4u.ear logagent.war Zentrales Portal für Logging Portale Filesystem Verarbeitung und Visualisierung 11

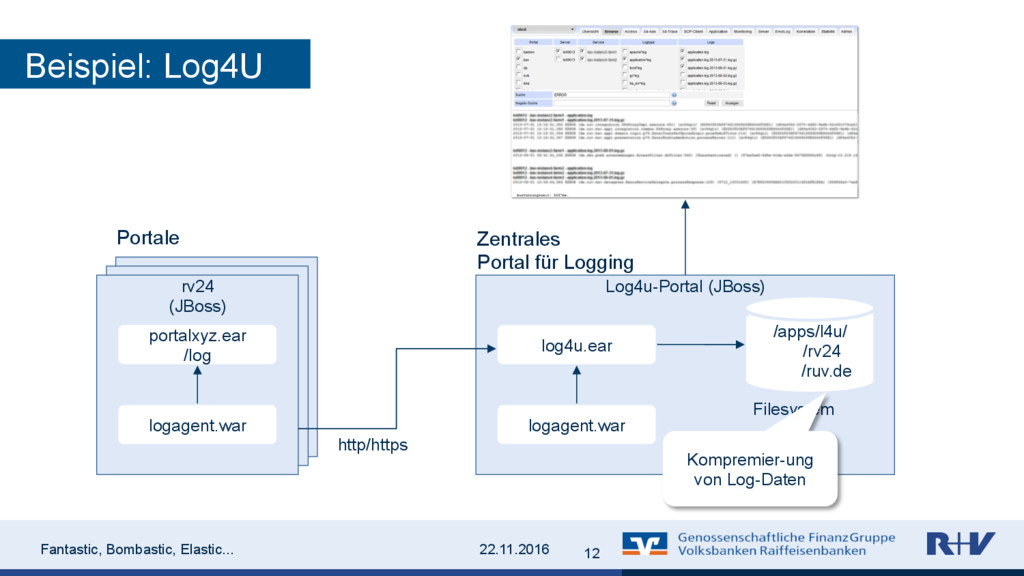

13. 22.11.2016 Fantastic, Bombastic, Elastic... Beispiel: Log4U Log4u-Portal (JBoss) rv24 (JBoss) portalxyz.ear /log logagent.war /apps/l4u/ /rv24 /ruv.de http/https log4u.ear logagent.war Zentrales Portal für Logging Portale Filesystem Kompremier-ung von Log-Daten 12

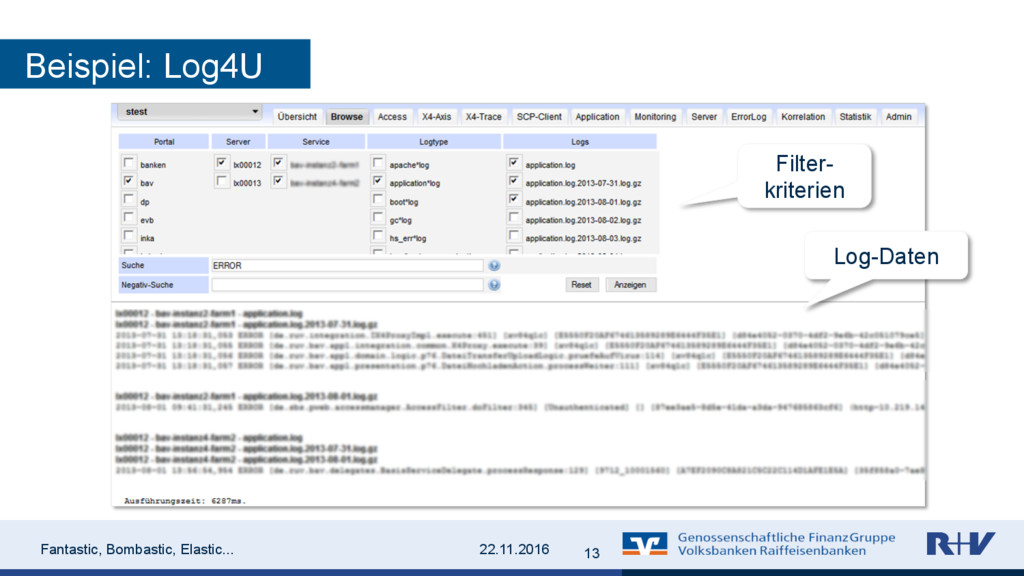

14. 22.11.2016 Fantastic, Bombastic, Elastic... Beispiel: Log4U Filter- kriterien Log-Daten 13

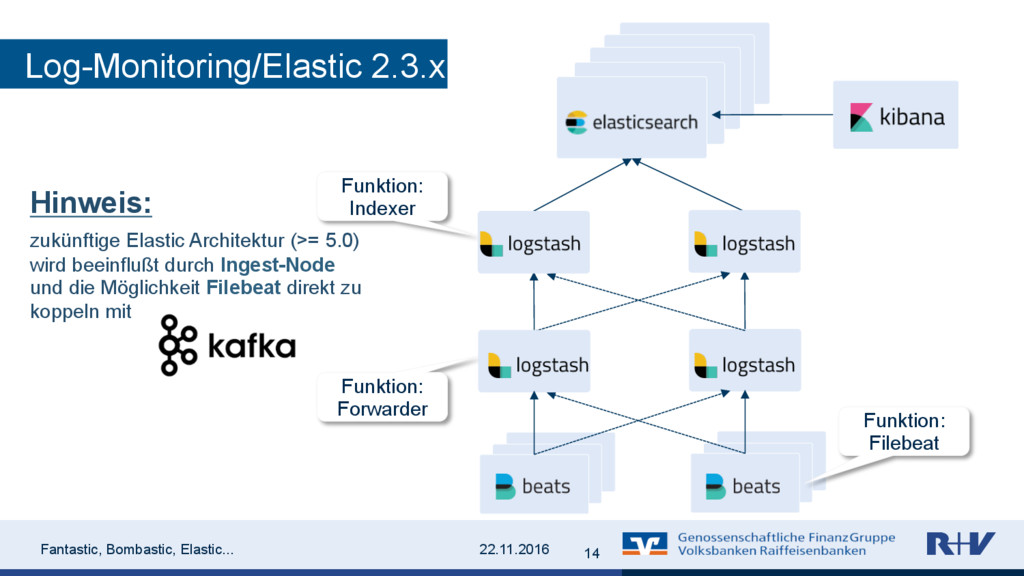

15. 22.11.2016 Fantastic, Bombastic, Elastic... Log-Monitoring/Elastic 2.3.x Funktion: Indexer Funktion: Forwarder Funktion: Filebeat Hinweis: zukünftige Elastic Architektur (>= 5.0) wird beeinflußt durch Ingest-Node und die Möglichkeit Filebeat direkt zu koppeln mit 14

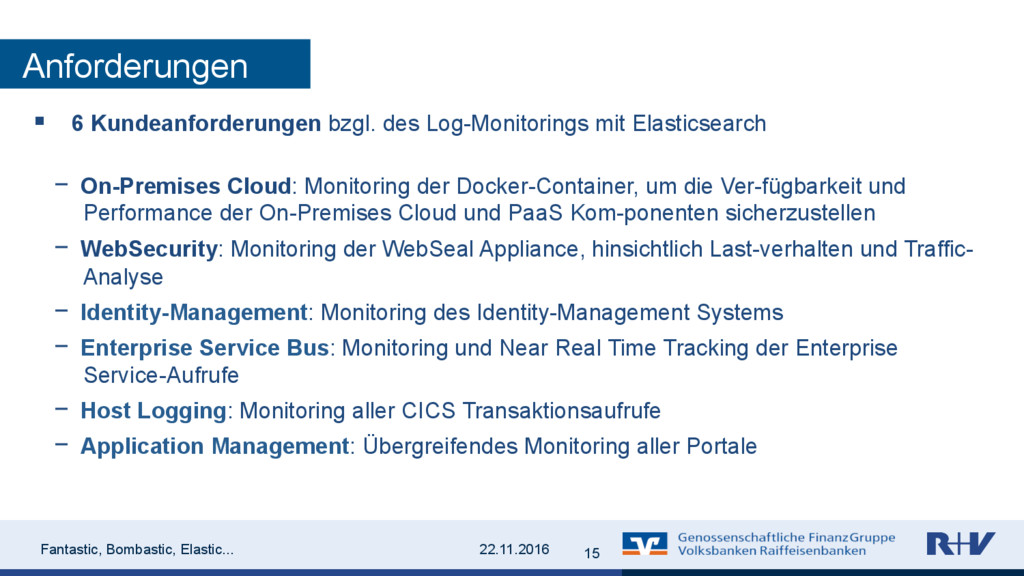

16. §  6 Kundeanforderungen bzgl. des Log-Monitorings mit Elasticsearch
      On-Premises Cloud: Monitoring der Docker-Container, um die Ver-fügbarkeit und Performance der On-Premises Cloud und PaaS Kom-ponenten sicherzustellen
      WebSecurity: Monitoring der WebSeal Appliance, hinsichtlich Last-verhalten und Traffic- Analyse
      Identity-Management: Monitoring des Identity-Management Systems
      Enterprise Service Bus: Monitoring und Near Real Time Tracking der Enterprise Service-Aufrufe
      Host Logging: Monitoring aller CICS Transaktionsaufrufe
      Application Management: Übergreifendes Monitoring aller Portale 22.11.2016 Fantastic, Bombastic, Elastic... Anforderungen 15

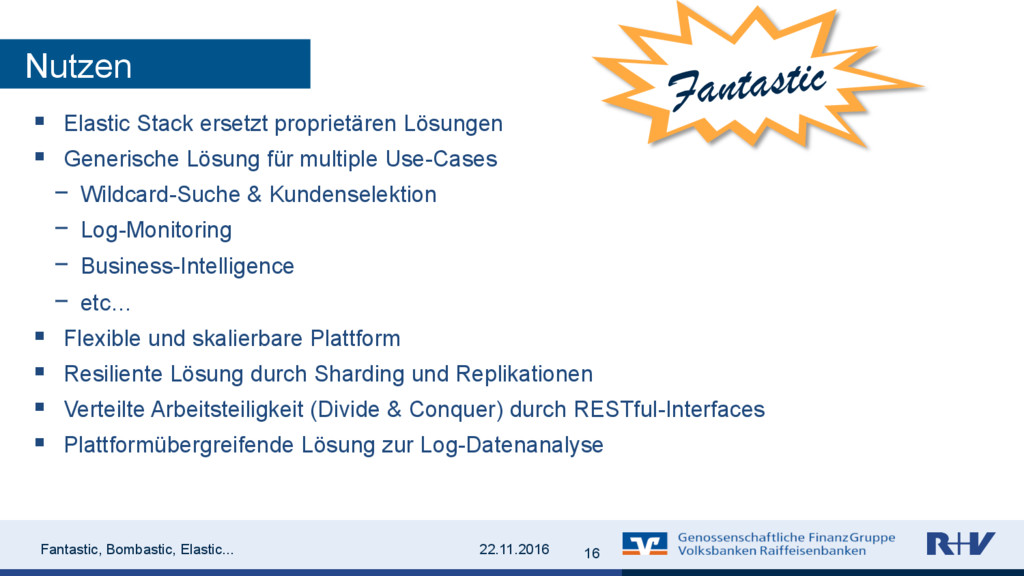

17. §  Elastic Stack ersetzt proprietären Lösungen §  Generische Lösung für multiple Use-Cases
      Wildcard-Suche & Kundenselektion
      Log-Monitoring
      Business-Intelligence
      etc… §  Flexible und skalierbare Plattform §  Resiliente Lösung durch Sharding und Replikationen §  Verteilte Arbeitsteiligkeit (Divide & Conquer) durch RESTful-Interfaces §  Plattformübergreifende Lösung zur Log-Datenanalyse 22.11.2016 Fantastic, Bombastic, Elastic... Nutzen Fantastic! 16

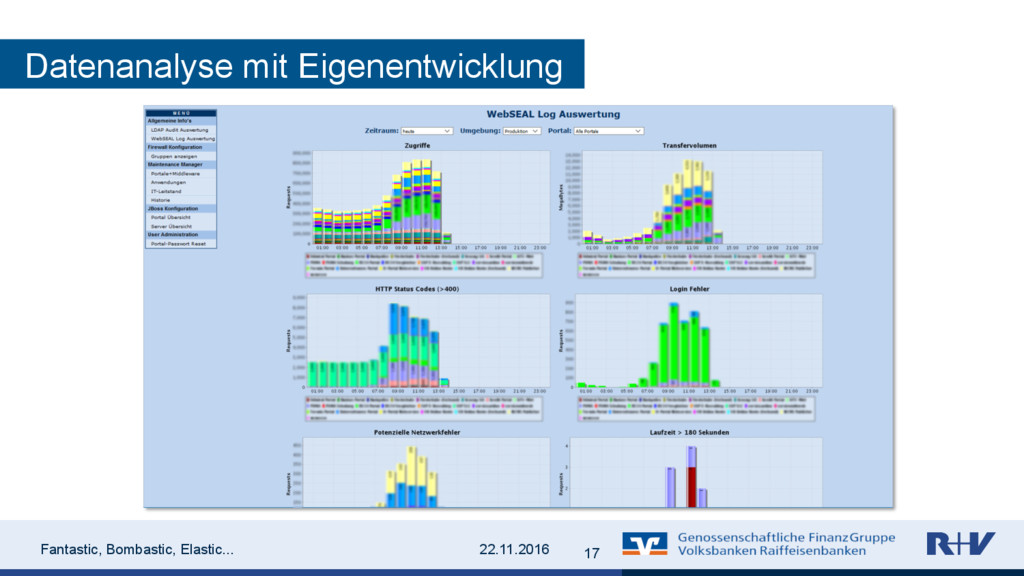

18. 22.11.2016 Fantastic, Bombastic, Elastic... Datenanalyse mit Eigenentwicklung 17

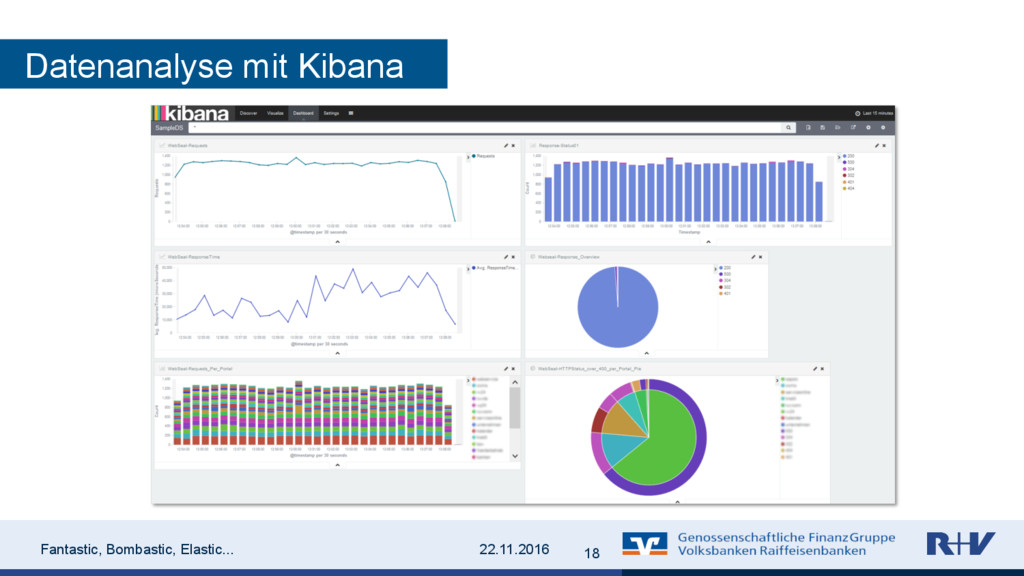

19. 22.11.2016 Fantastic, Bombastic, Elastic... Datenanalyse mit Kibana 18

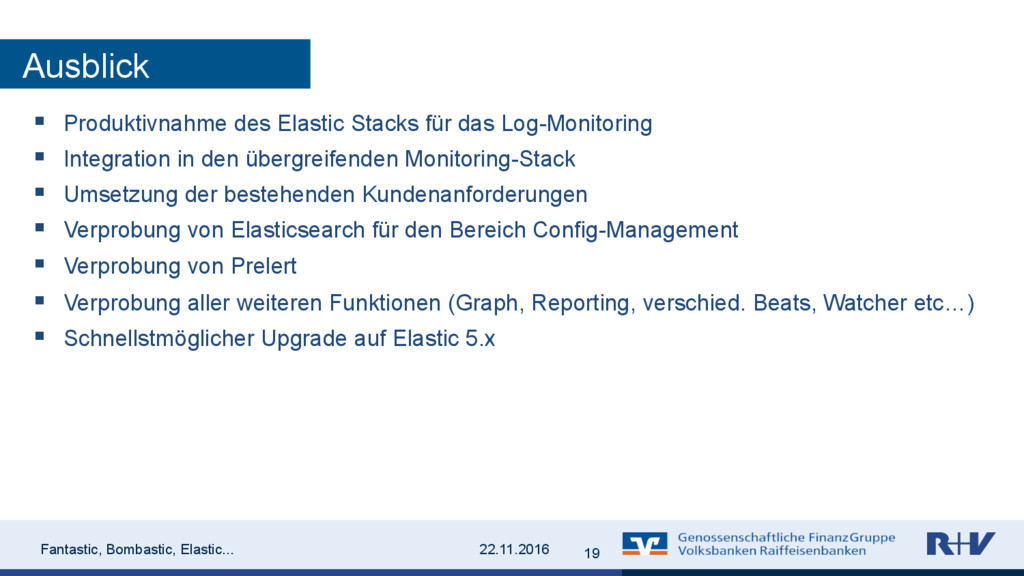

20. §  Produktivnahme des Elastic Stacks für das Log-Monitoring §  Integration in den übergreifenden Monitoring-Stack §  Umsetzung der bestehenden Kundenanforderungen §  Verprobung von Elasticsearch für den Bereich Config-Management §  Verprobung von Prelert §  Verprobung aller weiteren Funktionen (Graph, Reporting, verschied. Beats, Watcher etc…) §  Schnellstmöglicher Upgrade auf Elastic 5.x 22.11.2016 Fantastic, Bombastic, Elastic... Ausblick 19

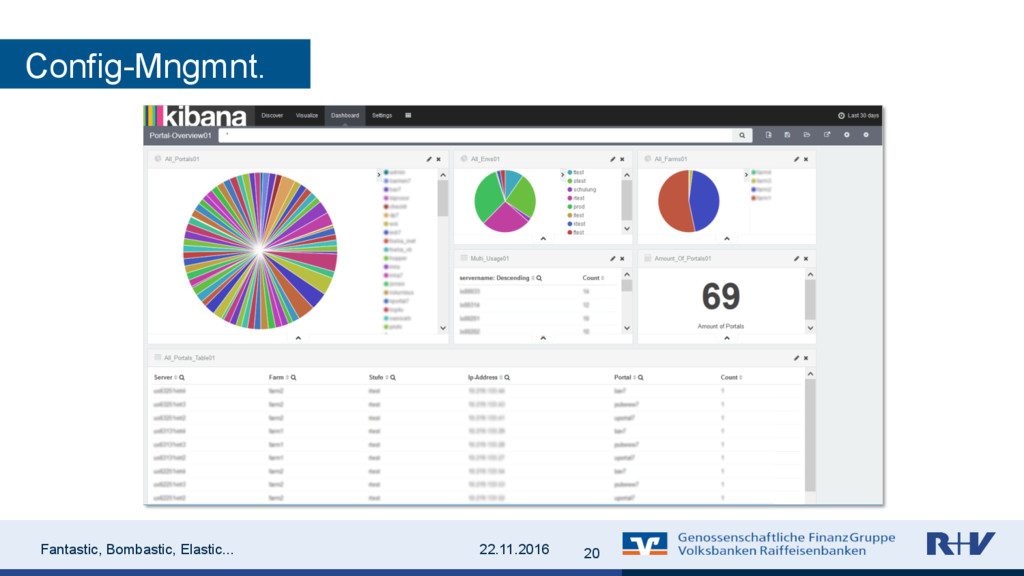

21. 22.11.2016 Fantastic, Bombastic, Elastic... Config-Mngmnt. 20

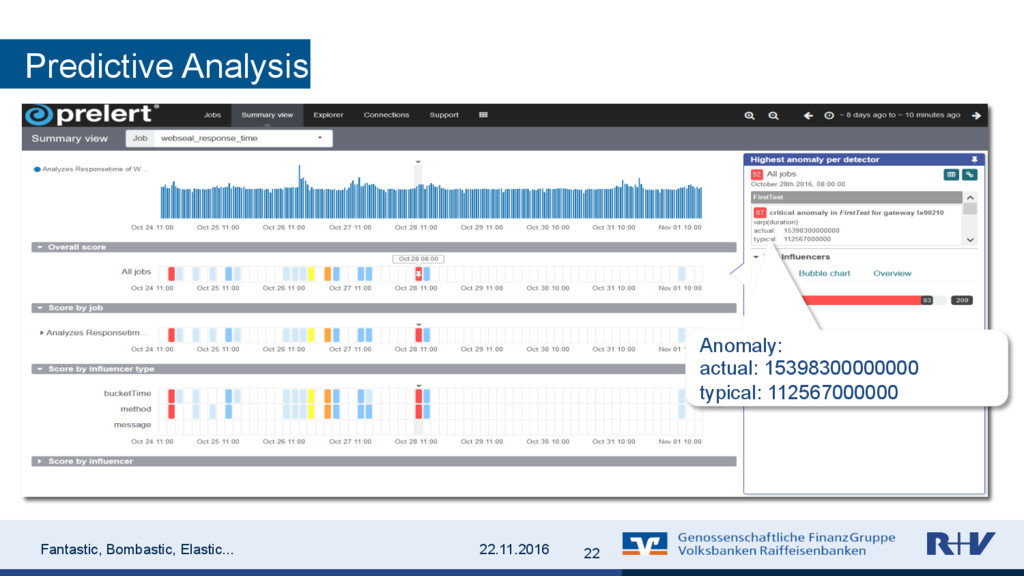

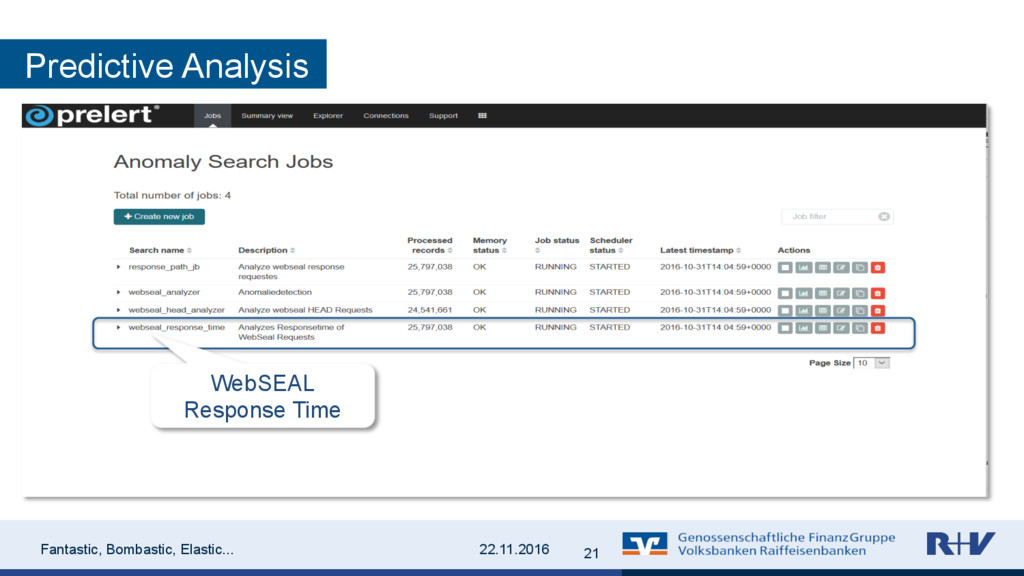

22. 22.11.2016 Fantastic, Bombastic, Elastic... Predictive Analysis WebSEAL Response Time 21
23. 22.11.2016 Fantastic, Bombastic, Elastic... Predictive Analysis WebSEAL Response Time Anomaly: actual: 15398300000000 typical: 112567000000 22
24. 22.11.2016 Fantastic, Bombastic, Elastic... USE CASE II Wildcard-Suche und Kundenselektionen 23

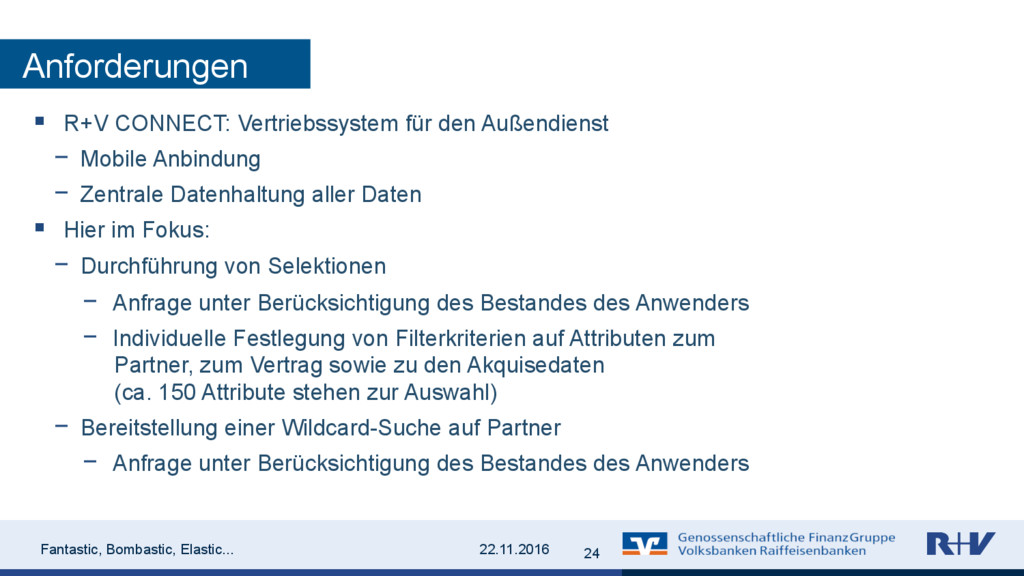

25. §  R+V CONNECT: Vertriebssystem für den Außendienst
      Mobile Anbindung
      Zentrale Datenhaltung aller Daten §  Hier im Fokus:
      Durchführung von Selektionen
      Anfrage unter Berücksichtigung des Bestandes des Anwenders
      Individuelle Festlegung von Filterkriterien auf Attributen zum Partner, zum Vertrag sowie zu den Akquisedaten (ca. 150 Attribute stehen zur Auswahl)
      Bereitstellung einer Wildcard-Suche auf Partner
      Anfrage unter Berücksichtigung des Bestandes des Anwenders 22.11.2016 Fantastic, Bombastic, Elastic... Anforderungen 24

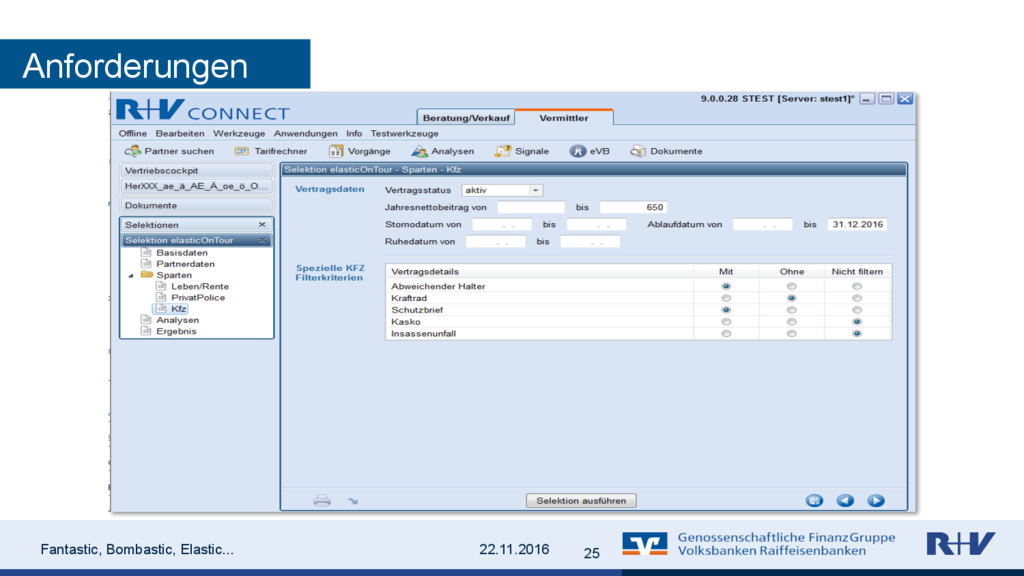

26. 22.11.2016 Fantastic, Bombastic, Elastic... Anforderungen 25

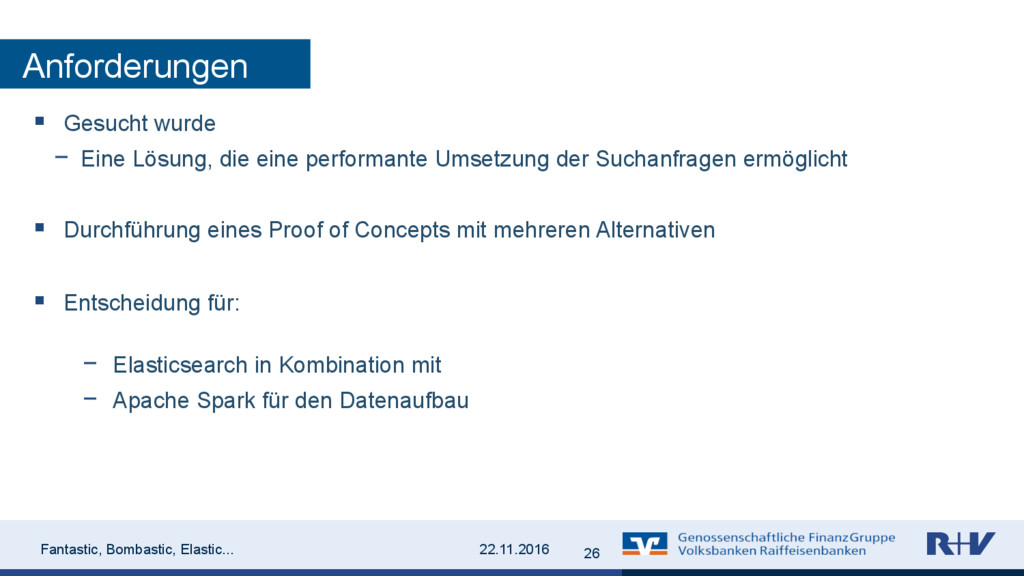

27. §  Gesucht wurde
      Eine Lösung, die eine performante Umsetzung der Suchanfragen ermöglicht §  Durchführung eines Proof of Concepts mit mehreren Alternativen §  Entscheidung für:
      Elasticsearch in Kombination mit
      Apache Spark für den Datenaufbau 22.11.2016 Fantastic, Bombastic, Elastic... Anforderungen 26

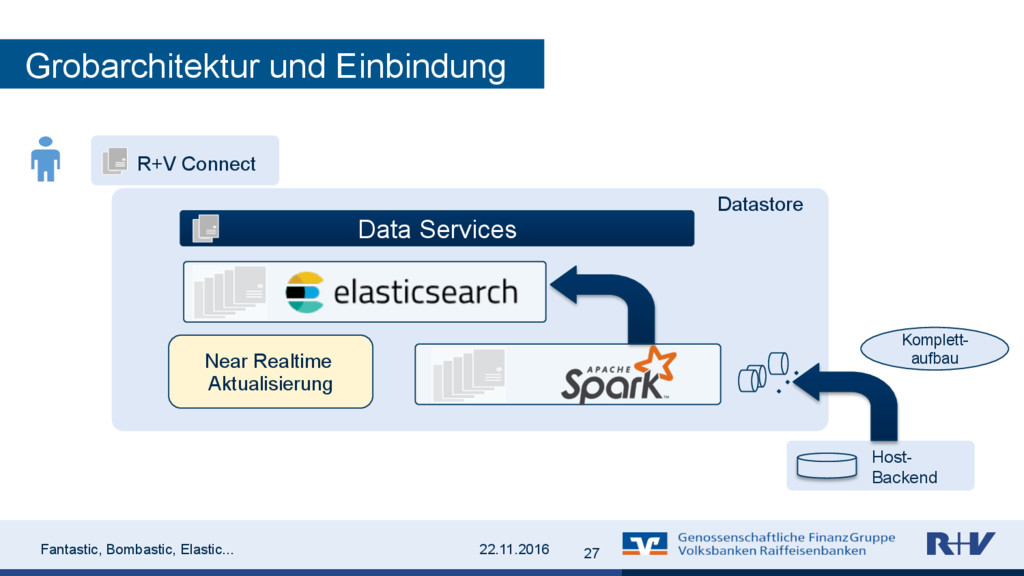

28. 22.11.2016 Fantastic, Bombastic, Elastic... Grobarchitektur und Einbindung Data Services Near Realtime Aktualisierung Komplett- aufbau R+V Connect Host- Backend Datastore 27

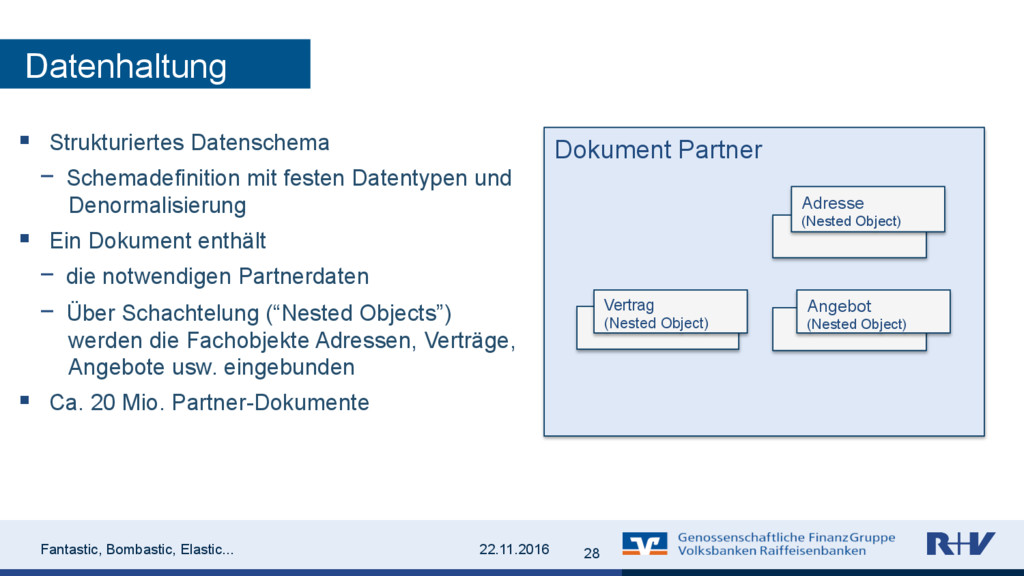

29. §  Strukturiertes Datenschema
      Schemadefinition mit festen Datentypen und Denormalisierung §  Ein Dokument enthält
      die notwendigen Partnerdaten
      Über Schachtelung (“Nested Objects”) werden die Fachobjekte Adressen, Verträge, Angebote usw. eingebunden §  Ca. 20 Mio. Partner-Dokumente 22.11.2016 Fantastic, Bombastic, Elastic... Datenhaltung Dokument Partner Vertrag (Nested Object) Adresse (Nested Object) Angebot (Nested Object) 28

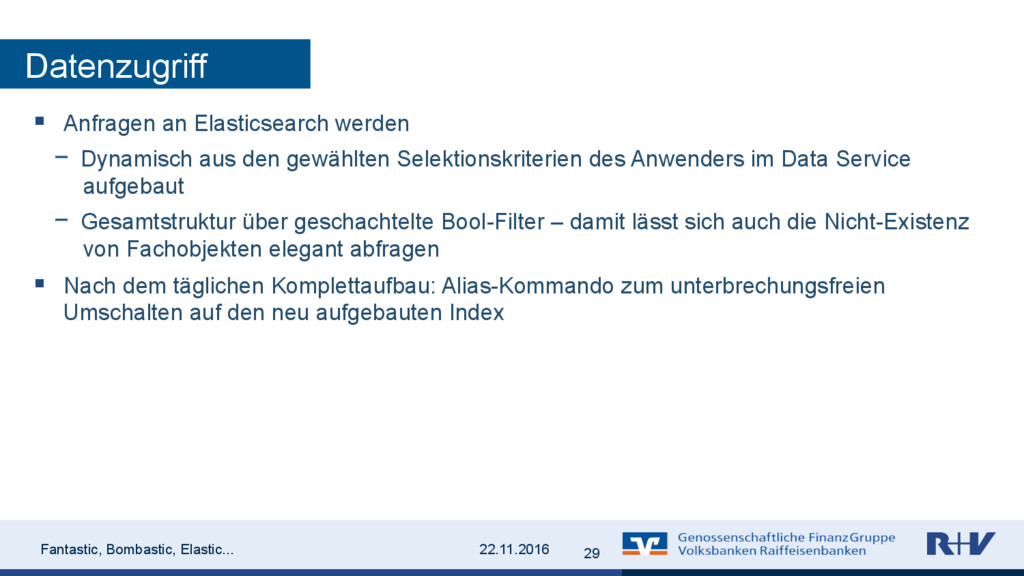

30. §  Anfragen an Elasticsearch werden
      Dynamisch aus den gewählten Selektionskriterien des Anwenders im Data Service aufgebaut
      Gesamtstruktur über geschachtelte Bool-Filter – damit lässt sich auch die Nicht-Existenz von Fachobjekten elegant abfragen §  Nach dem täglichen Komplettaufbau: Alias-Kommando zum unterbrechungsfreien Umschalten auf den neu aufgebauten Index 22.11.2016 Fantastic, Bombastic, Elastic... Datenzugriff 29

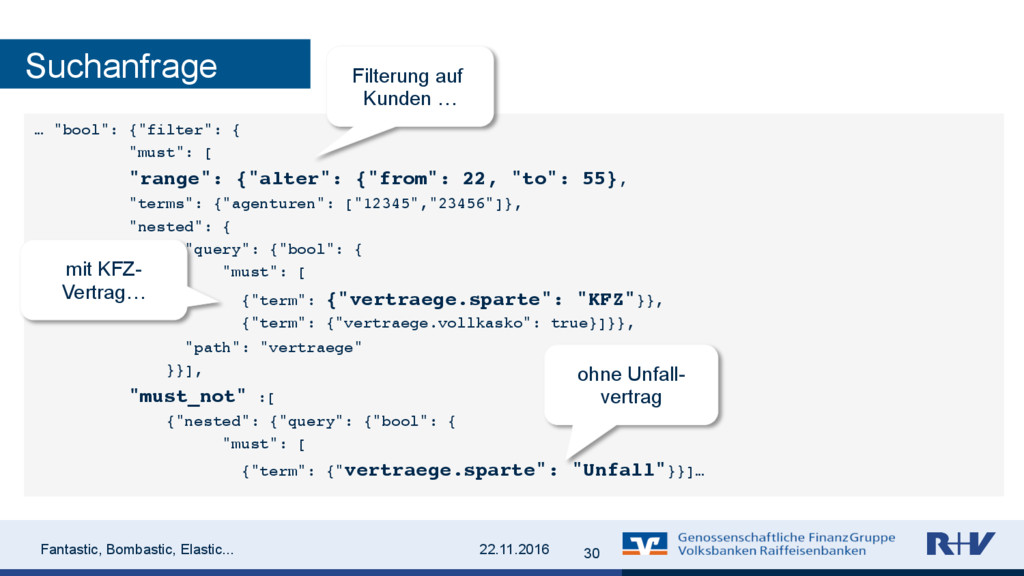

31. 22.11.2016 Fantastic, Bombastic, Elastic... Suchanfrage … "bool": {"filter": { "must": [ "range": {"alter": {"from": 22, "to": 55}, "terms": {"agenturen": ["12345","23456"]}, "nested": { "query": {"bool": { "must": [ {"term": {"vertraege.sparte": "KFZ"}}, {"term": {"vertraege.vollkasko": true}]}}, "path": "vertraege" }}], "must_not" :[ {"nested": {"query": {"bool": { "must": [ {"term": {"vertraege.sparte": "Unfall"}}]… Filterung auf Kunden … mit KFZ- Vertrag… ohne Unfall- vertrag 30

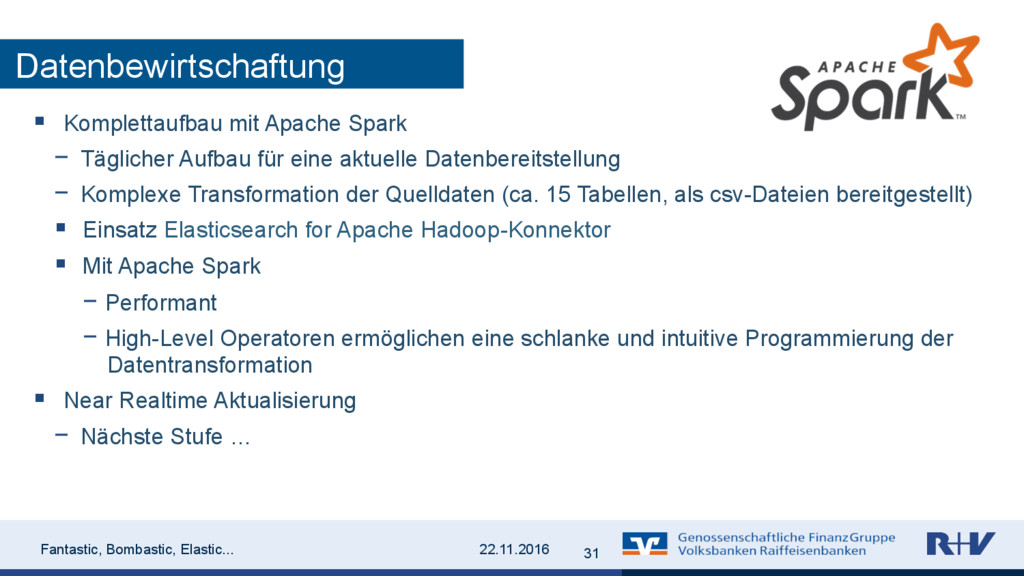

32. §  Komplettaufbau mit Apache Spark
      Täglicher Aufbau für eine aktuelle Datenbereitstellung
      Komplexe Transformation der Quelldaten (ca. 15 Tabellen, als csv-Dateien bereitgestellt) §  Einsatz Elasticsearch for Apache Hadoop-Konnektor §  Mit Apache Spark
      Performant
      High-Level Operatoren ermöglichen eine schlanke und intuitive Programmierung der Datentransformation §  Near Realtime Aktualisierung
      Nächste Stufe … 22.11.2016 Fantastic, Bombastic, Elastic... Datenbewirtschaftung 31

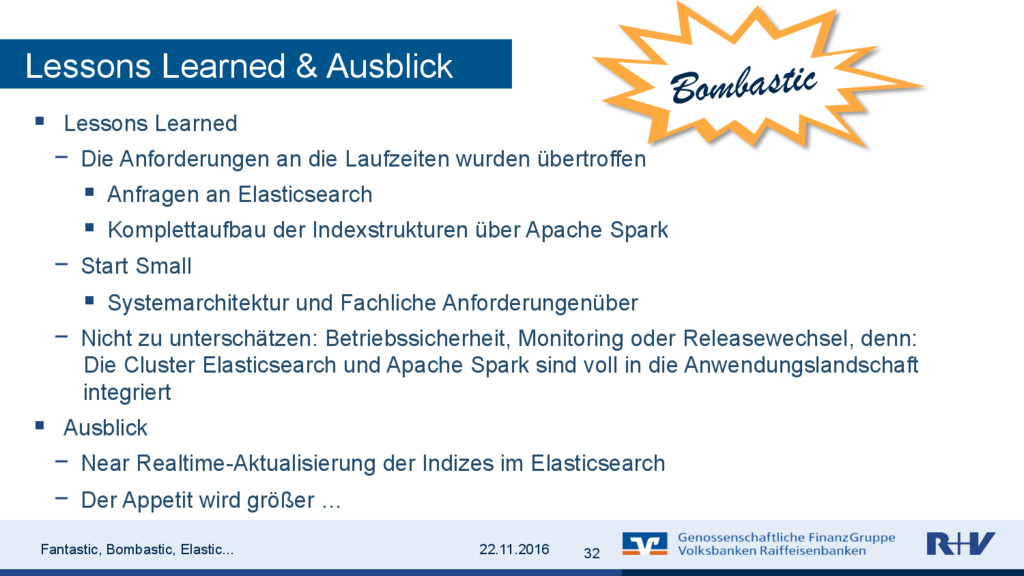

33. §  Lessons Learned
      Die Anforderungen an die Laufzeiten wurden übertroffen §  Anfragen an Elasticsearch §  Komplettaufbau der Indexstrukturen über Apache Spark
      Start Small §  Systemarchitektur und Fachliche Anforderungenüber
      Nicht zu unterschätzen: Betriebssicherheit, Monitoring oder Releasewechsel, denn: Die Cluster Elasticsearch und Apache Spark sind voll in die Anwendungslandschaft integriert §  Ausblick
      Near Realtime-Aktualisierung der Indizes im Elasticsearch
      Der Appetit wird größer … 22.11.2016 Fantastic, Bombastic, Elastic... Lessons Learned & Ausblick Bombastic! 32
34. 22.11.2016 Fantastic, Bombastic, Elastic... SCHLUSSFOLGERUNG 33

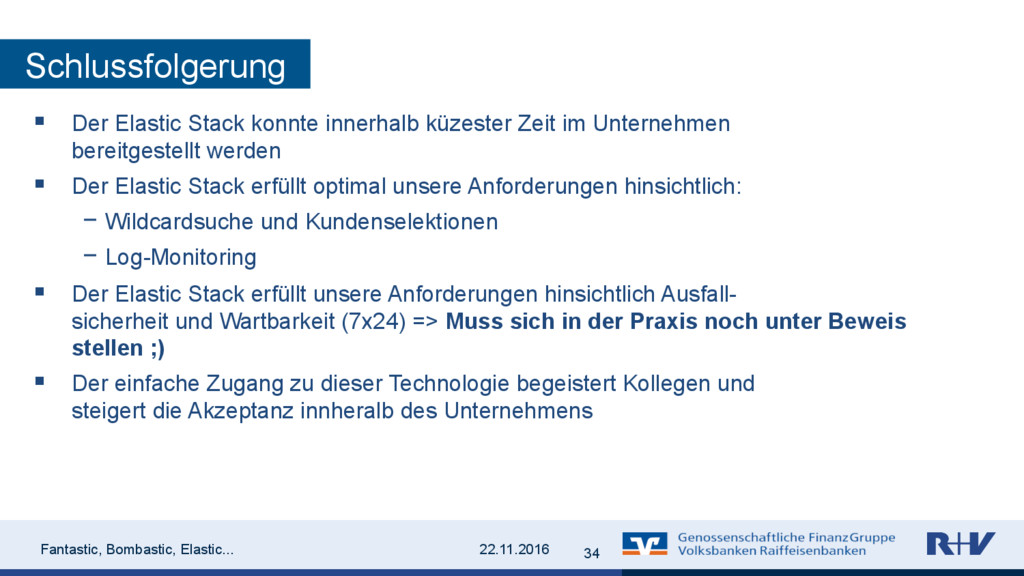

35. §  Der Elastic Stack konnte innerhalb küzester Zeit im Unternehmen bereitgestellt werden §  Der Elastic Stack erfüllt optimal unsere Anforderungen hinsichtlich:
      Wildcardsuche und Kundenselektionen
      Log-Monitoring §  Der Elastic Stack erfüllt unsere Anforderungen hinsichtlich Ausfall- sicherheit und Wartbarkeit (7x24) => Muss sich in der Praxis noch unter Beweis stellen ;) §  Der einfache Zugang zu dieser Technologie begeistert Kollegen und steigert die Akzeptanz innheralb des Unternehmens 22.11.2016 Fantastic, Bombastic, Elastic... Schlussfolgerung 34
36. 22.11.2016 Fantastic, Bombastic, Elastic... Wir suchen Dich 35
37. 22.11.2016 Fantastic, Bombastic, Elastic... DANKE FÜR IHR INTERESSE! FRAGEN? 36
