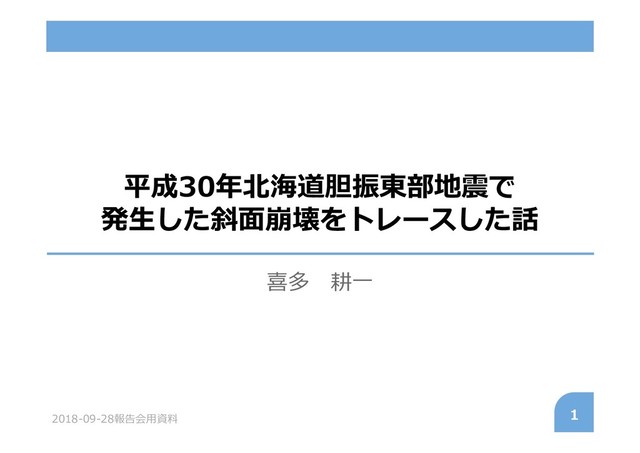

  1. 2018-09-28報告会⽤資料
    平成30年北海道胆振東部地震で
    発生した斜面崩壊をトレースした話
    喜多 耕一
    1

    View Slide

  2. 2018-09-28報告会⽤資料
    2
    プロローグ
    2018年9月6日
    午前3時7分

    View Slide

  3. 2018-09-28報告会⽤資料
    3
    プロローグ
    地理院地図

    View Slide

  4. 2018-09-28報告会⽤資料
    4
    プロローグ
    震度7の地震発生
    地理院地図、気象庁震度データベース

    View Slide

  5. 2018-09-28報告会⽤資料
    5
    国⼟地理院 平成30年北海道胆振東部地震 厚真川地区、厚真地区、厚真東部地区、安平地区 正射画像
    厚真町、安平町、むかわ町の斜面崩壊の航空写真の一部
    厚真町
    厚真ダム
    厚幌ダム

    View Slide

  6. 2018-09-28報告会⽤資料
    6
    国⼟地理院 平成30年北海道胆振東部地震 厚真川地区、厚真地区、厚真東部地区、安平地区 正射画像
    厚真町、安平町、むかわ町の斜面崩壊の航空写真の一部
    厚真町
    厚真ダム
    厚幌ダム
    この斜面崩壊をトレースしました

    View Slide

  7. 2018-09-28報告会⽤資料
    7
    国⼟地理院 平成30年北海道胆振東部地震 厚真川地区、厚真地区、厚真東部地区、安平地区 正射画像をトレース
    厚真町、安平町、むかわ町の斜面崩壊をトレースしたGISデータの一部

    View Slide

  8. 2018-09-28報告会⽤資料
    8
    厚真町、安平町、むかわ町の斜面崩壊をトレースしたGISデータ
    斜面崩壊
    6,116地物
    ★ あくまでも私の判読で区分けしたものですので、
    判読する人によって数に違いが出ます。

    View Slide

  9. 2018-09-28報告会⽤資料
    9
    厚真町、安平町、むかわ町の斜面崩壊をトレースしたGISデータ
    個人的に活動し
    個人的に公開しました。

    View Slide

  10. 2018-09-28報告会⽤資料
    10
    厚真町、安平町、むかわ町の斜面崩壊をトレースしたGISデータ
    Githubで公開、誰でも⾃由に利⽤できます。

    View Slide

  11. 2018-09-28報告会⽤資料
    11
    厚真町、安平町、むかわ町の斜面崩壊をトレースしたGISデータ
    Googleで「厚真町 崩壊地 トレース」で検索

    View Slide

  12. 2018-09-28報告会⽤資料
    12
    なぜトレースしたか︖

    View Slide

  13. 2018-09-28報告会⽤資料
    13
    北海道の林務で
    森林⼟⽊の仕事をしていました。
    治⼭、林道を担当
    なぜトレースしたのか︖

    View Slide

  14. 2018-09-28報告会⽤資料
    14
    なぜトレースしたのか︖
    画像は国⼟地理院「平成30年北海道胆振東部地震 厚真川地区 正射画像」をひなたGISで3D表示したもの
    凄いことに
    なってるなあ・・・
    9月6日、仕事をしながら厚真町周辺の斜面崩壊をテレビで⾒る

    View Slide

  15. 2018-09-28報告会⽤資料
    15
    森林被害の把握や、
    現地調査に崩壊の位置図が
    必要になるはず︕
    なぜトレースしたのか︖

    View Slide

  16. 2018-09-28報告会⽤資料
    16
    国⼟地理院が空中写真を
    公開してくれれば
    トレースしてGISデータを作ろう︕
    なぜトレースしたのか︖

    View Slide

  17. 2018-09-28報告会⽤資料
    17
    スマホやハンディGPSで
    地図を表示できれば
    現地でも役⽴つはず
    なぜトレースしたのか︖
    スマートフォン地図アプリ「Geopaparazzi」

    View Slide

  18. 2018-09-28報告会⽤資料
    18
    8日、9日は休みでしたので、
    トレースしてみました
    なぜトレースしたのか︖

    View Slide

  19. 2018-09-28報告会⽤資料
    19
    ⾦は出せないけど⼿は動かせる
    なぜトレースしたのか︖

    View Slide

  20. 2018-09-28報告会⽤資料
    20
    斜面崩壊トレースと公開

    View Slide

  21. 2018-09-28報告会⽤資料
    21
    9月7日18︓00
    斜面崩壊のトレースと公開

    View Slide

  22. 2018-09-28報告会⽤資料
    22
    地理院地図から厚真川地区の空中写真が公開される
    斜面崩壊のトレースと公開

    View Slide

  23. 2018-09-28報告会⽤資料
    23
    QGISを使ってトレースを⾏いました
    斜面崩壊のトレースと公開

    View Slide

  24. 2018-09-28報告会⽤資料
    24
    QGISでは画像の明るさも調整できるので
    斜面崩壊のトレースと公開

    View Slide

  25. 2018-09-28報告会⽤資料
    25
    影になった崩壊地も⾒えるようになります
    斜面崩壊のトレースと公開

    View Slide

  26. 2018-09-28報告会⽤資料
    26
    トレース漏れがないか、1kmのメッシュを作って確認
    斜面崩壊のトレースと公開

    View Slide

  27. 2018-09-28報告会⽤資料
    27
    FaceBookでも作業の進捗をお知らせ
    斜面崩壊のトレースと公開

    View Slide

  28. 2018-09-28報告会⽤資料
    28
    9月9日深夜1:00
    斜面崩壊のトレースと公開

    View Slide

  29. 2018-09-28報告会⽤資料
    29
    完成︕
    斜面崩壊のトレースと公開

    View Slide

  30. 2018-09-28報告会⽤資料
    30
    斜面崩壊のトレースと公開

    View Slide

  31. 2018-09-28報告会⽤資料
    31
    スマホやGPSで使えるデータも作成、公開
    これがスマホやGPS
    で使えるデータ
    斜面崩壊のトレースと公開

    View Slide

  32. 2018-09-28報告会⽤資料
    32
    砂防学会調査団の村上さんから、
    使いたいとのメッセージ
    斜面崩壊のトレースと公開

    View Slide

  33. 2018-09-28報告会⽤資料
    33
    その後も国⼟地理院から
    次々と航空写真が公開
    斜面崩壊のトレースと公開

    View Slide

  34. 2018-09-28報告会⽤資料
    34
    9月10日夜
    斜面崩壊のトレースと公開

    View Slide

  35. 2018-09-28報告会⽤資料
    35
    地理院地図で安平、むかわ地区の写真公開
    斜面崩壊のトレースと公開

    View Slide

  36. 2018-09-28報告会⽤資料
    36
    新たに斜面崩壊をトレース
    斜面崩壊のトレースと公開
    ここを追加

    View Slide

  37. 2018-09-28報告会⽤資料
    37
    9月12日夜
    斜面崩壊のトレースと公開

    View Slide

  38. 2018-09-28報告会⽤資料
    38
    地理院地図で厚真東部地区の写真公開
    斜面崩壊のトレースと公開

    View Slide

  39. 2018-09-28報告会⽤資料
    39
    新たに斜面崩壊をトレース
    斜面崩壊のトレースと公開
    ここを追加

    View Slide

  40. 2018-09-28報告会⽤資料
    40
    9月13日夜
    斜面崩壊のトレースと公開

    View Slide

  41. 2018-09-28報告会⽤資料
    41
    地理院地図で安平地区の写真公開
    斜面崩壊のトレースと公開

    View Slide

  42. 2018-09-28報告会⽤資料
    42
    新たに斜面崩壊をトレース
    斜面崩壊のトレースと公開
    ここを追加

    View Slide

  43. 2018-09-28報告会⽤資料
    43
    インターネットに公開
    斜面崩壊のトレースと公開

    View Slide

  44. 2018-09-28報告会⽤資料
    44
    9月15日
    これで全て完成︕
    斜面崩壊のトレースと公開

    View Slide

  45. 2018-09-28報告会⽤資料
    45
    ⾃由に使える航空写真を
    継続的に公開してくれた
    国⼟地理院さん
    マジリスペクト︕
    斜面崩壊のトレースと公開
    国⼟
    地理院
    そこに
    シビれる、
    憧れるゥ︕

    View Slide

  46. 2018-09-28報告会⽤資料
    46
    厚真町、安平町、むかわ町の斜面崩壊をトレースしたGISデータ
    斜面崩壊
    6,116地物
    ★ あくまでも私の判読で区分けしたものですので、
    判読する人によって数に違いが出ます。

    View Slide

  47. 2018-09-28報告会⽤資料
    47
    厚真町、安平町、むかわ町の斜面崩壊をトレースしたGISデータ
    個人的に
    活動し、
    個人的に
    公開した。

    View Slide

  48. 2018-09-28報告会⽤資料
    48
    厚真町、安平町、むかわ町の斜面崩壊をトレースしたGISデータ
    たくさんのところで
    利⽤していただき、
    良かったです。
    ↑酪農学園⼤学⾦⼦⽒が厚真町に斜⾯崩壊位置図を寄贈
    ↑寒地⼟木研究所村上⽒の報告(⼟砂災害シンポジウム)
    ↑北海道の林務部局での災害対応資料作成業務

    View Slide

  49. 2018-09-28報告会⽤資料
    49
    今後も、現地調査などに
    活⽤されればいいと思います。
    斜面崩壊のトレースと公開

    View Slide

  50. 2018-09-28報告会⽤資料
    50
    スマホなどでも
    表示できて
    現地でも利⽤できます
    スマートフォン地図アプリ「Geopaparazzi」
    斜面崩壊のトレースと公開

    View Slide

  51. 2018-09-28報告会⽤資料
    51
    厚真町、安平町、むかわ町の斜面崩壊をトレースしたGISデータ
    胆振総合振興局
    林務課、森林室では
    タブレットに
    地図を表示して
    現地調査に
    利⽤しています
    胆振総合振興局森林室現地調査状況

    View Slide

  52. 2018-09-28報告会⽤資料
    52
    ただし、
    斜面崩壊のトレースと公開

    View Slide

  53. 2018-09-28報告会⽤資料
    53
    専門家ではない素人が
    速報的に斜面崩壊を
    トレースしたデータですので
    正確ではない場合があります。
    利⽤するときは、
    そのことを理解して
    利⽤してください。
    斜面崩壊のトレースと公開

    View Slide

  54. 2018-09-28報告会⽤資料
    54
    おわり
    斜面崩壊のトレースと公開
    この資料で使⽤している航空写真は、
    全て国⼟地理院の平成30年北海道胆振東部地震の正射写真です。

    View Slide
