1. Методы восстановления работоспособности трубопровода с применением полимерных материалов Реконструкция трубопроводных сетей ООО «Руспройсгаз» , г.Москва

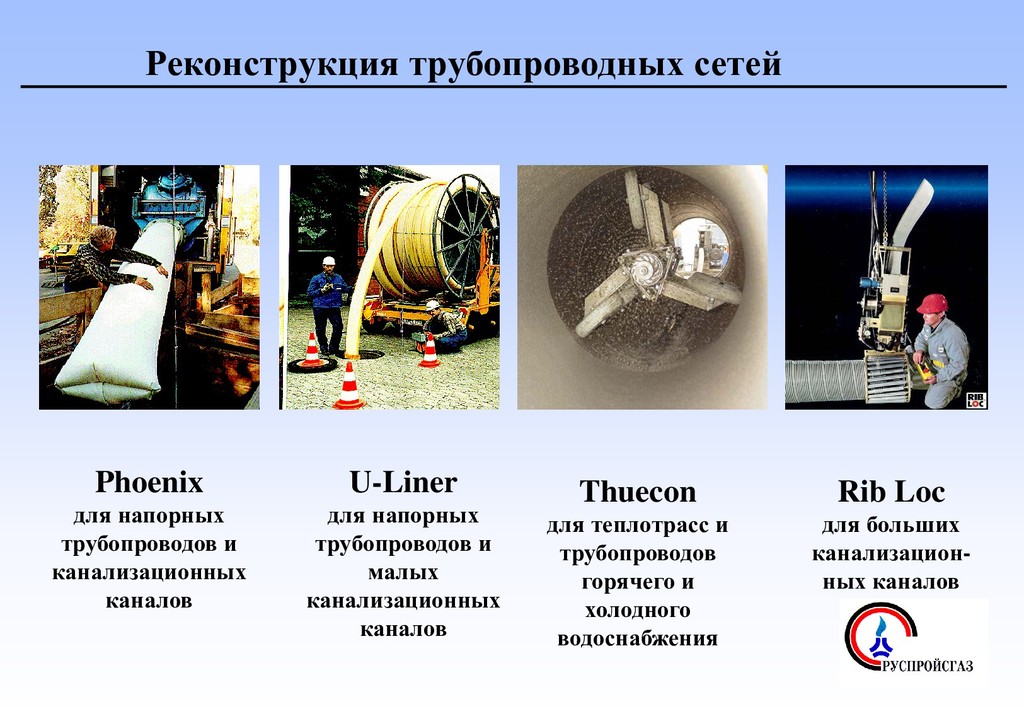

2. Rib Loc для больших канализацион- ных каналов Phoenix для напорных трубопроводов и канализационных каналов U-Liner для напорных трубопроводов и малых канализационных каналов Thuecon для теплотрасс и трубопроводов горячего и холодного водоснабжения Реконструкция трубопроводных сетей

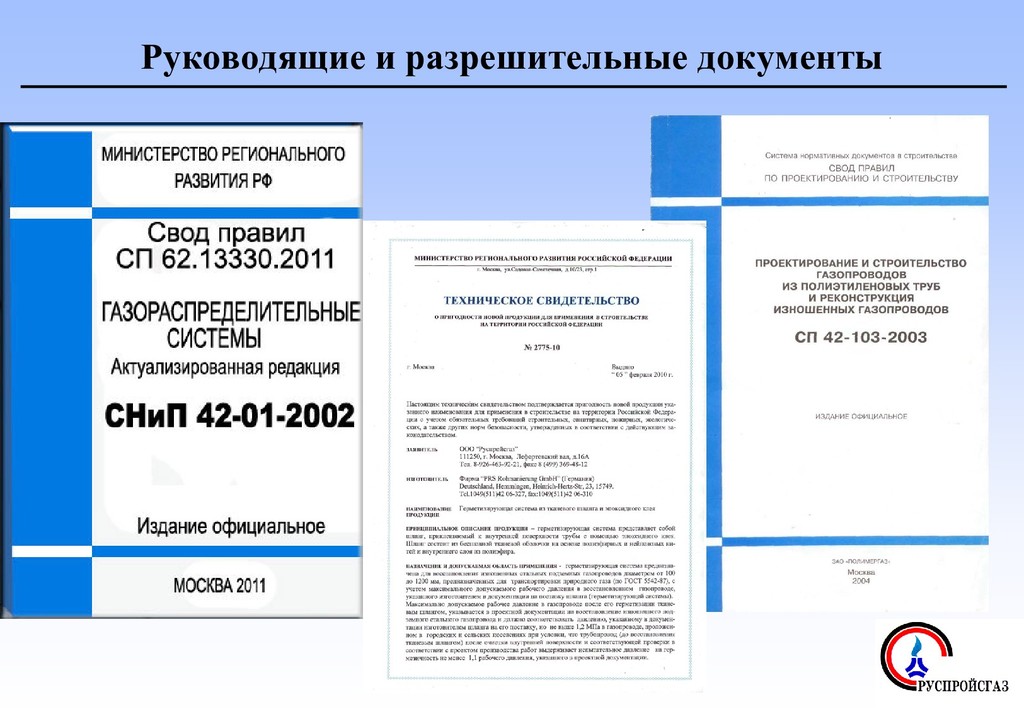

3. Руководящие и разрешительные документы

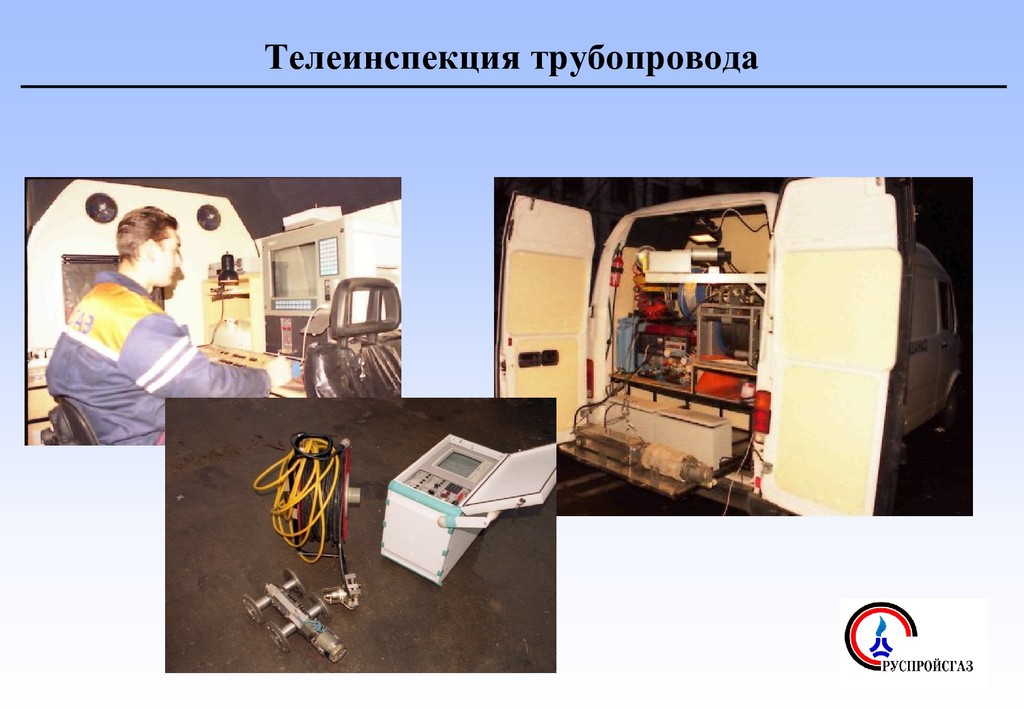

4. Телеинспекция трубопровода

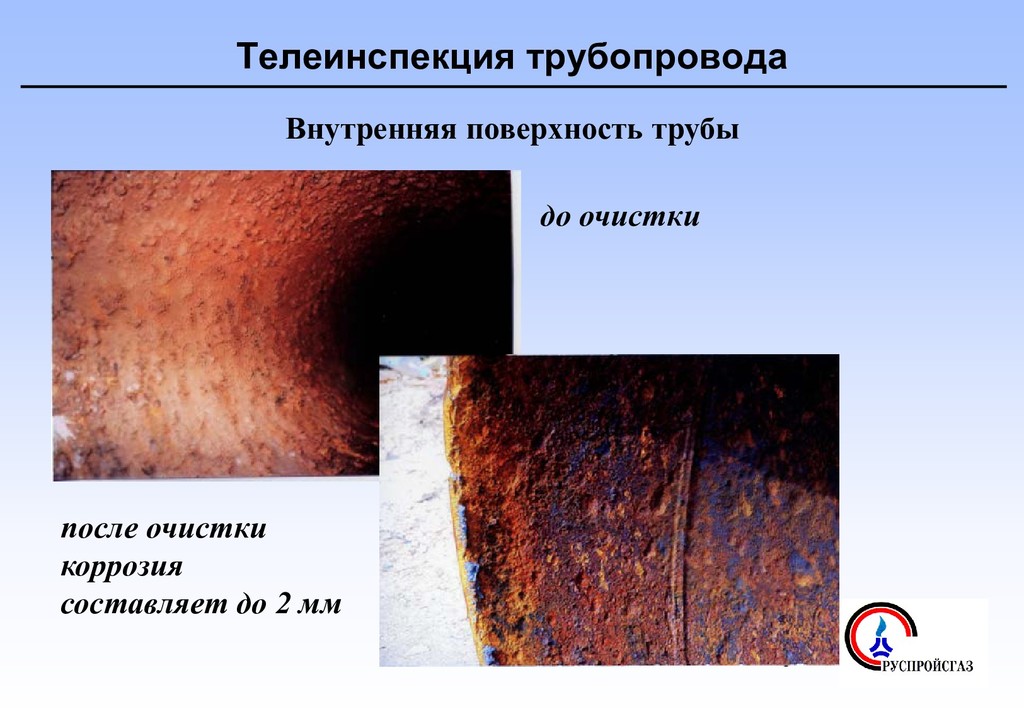

5. Телеинспекция трубопровода Внутренняя поверхность трубы до очистки после очистки коррозия составляет до 2 мм

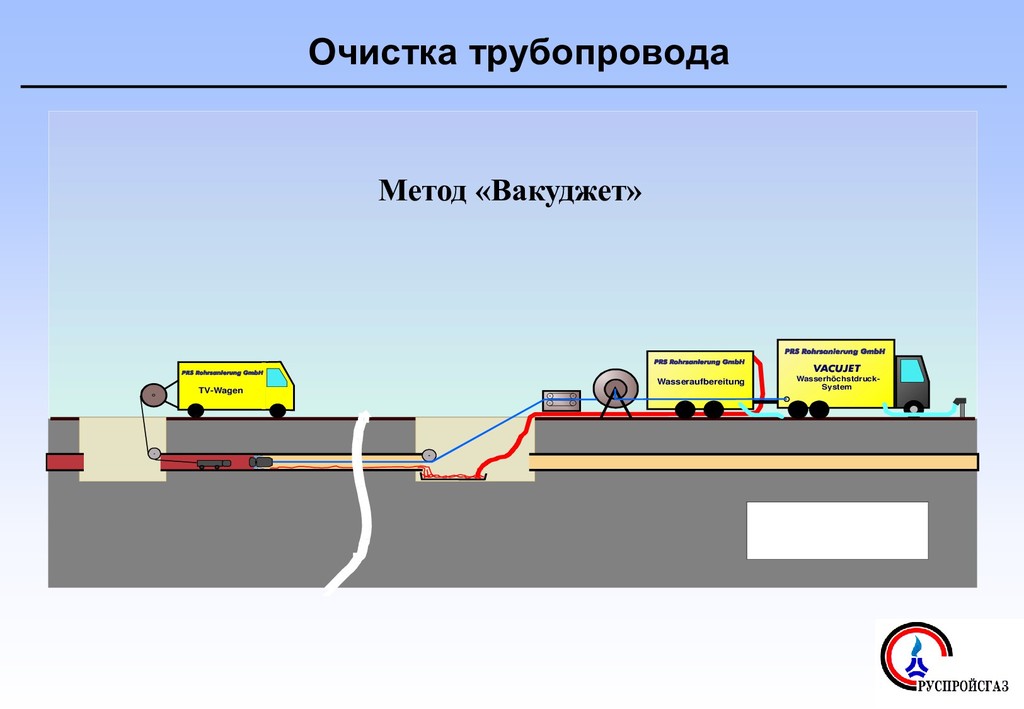

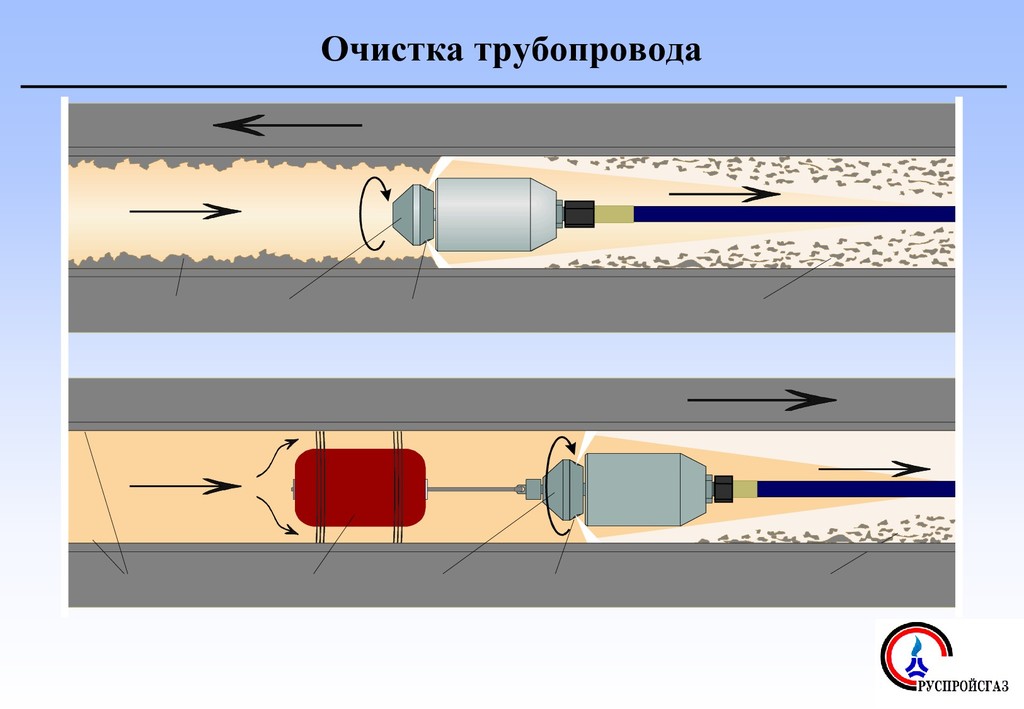

6. VACUJET - Schmutzwasser VACUJET Wasserhöchstdruck mit Direktabsaugung für die Reinigung von Rohrleitungen VACUJET Wasserhöchstdruck- System Wasseraufbereitung TV-Wagen Метод «Вакуджет» Очистка трубопровода

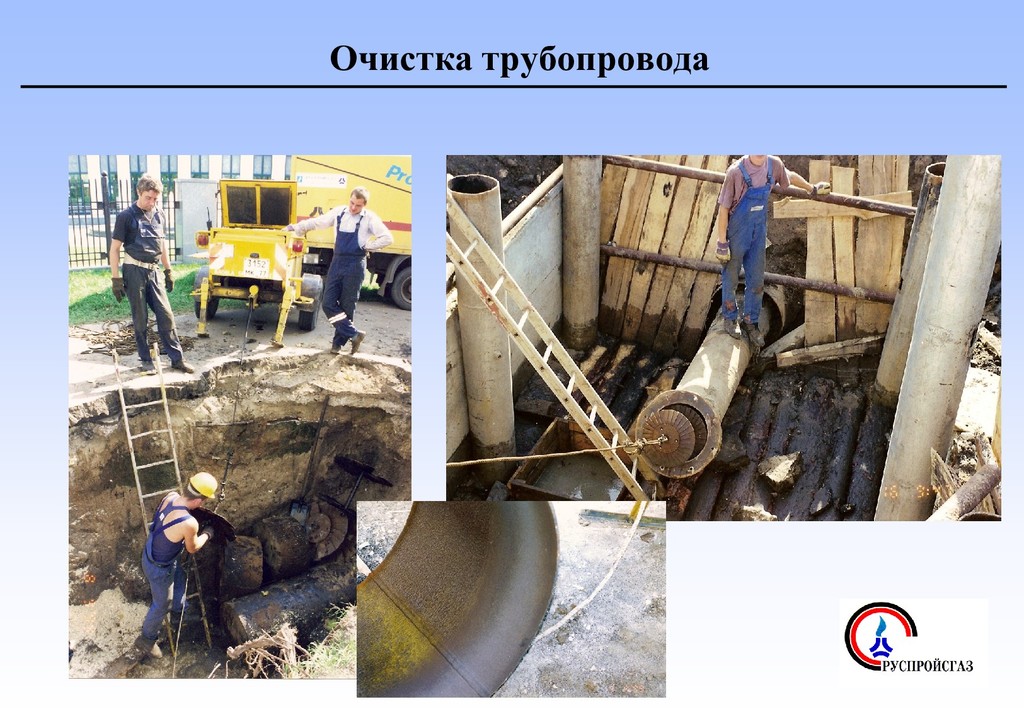

7. Очистка трубопровода

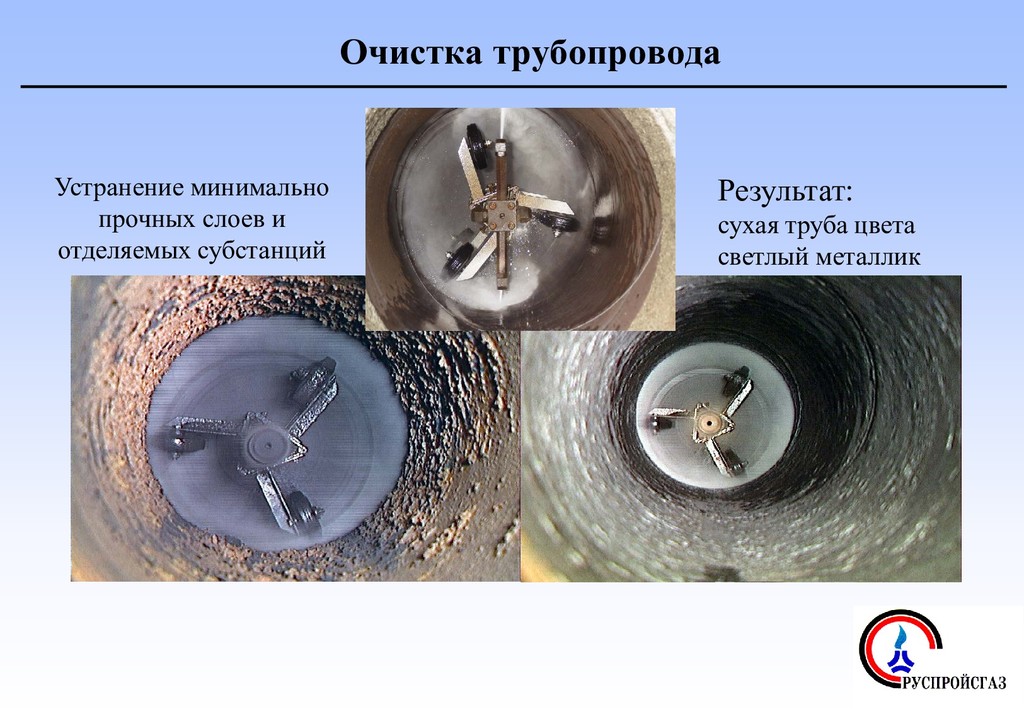

8. Устранение минимально прочных слоев и отделяемых субстанций Результат: сухая труба цвета светлый металлик Очистка трубопровода
9. Очистка трубопровода

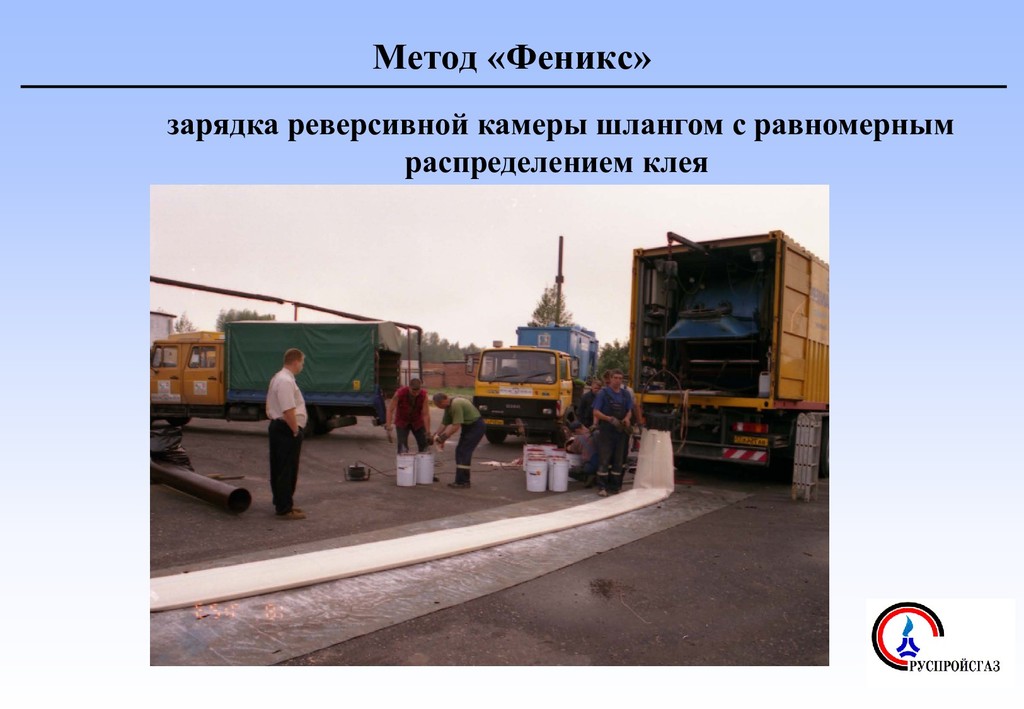

10. Метод «Феникс» зарядка реверсивной камеры шлангом с равномерным распределением клея

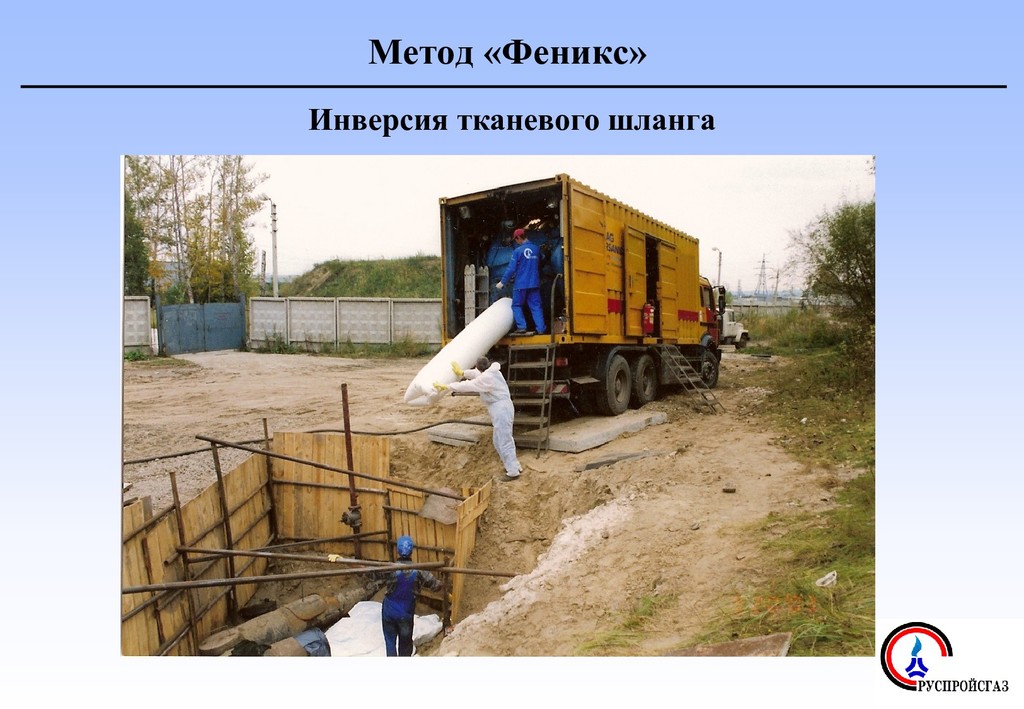

11. Метод «Феникс» Инверсия тканевого шланга

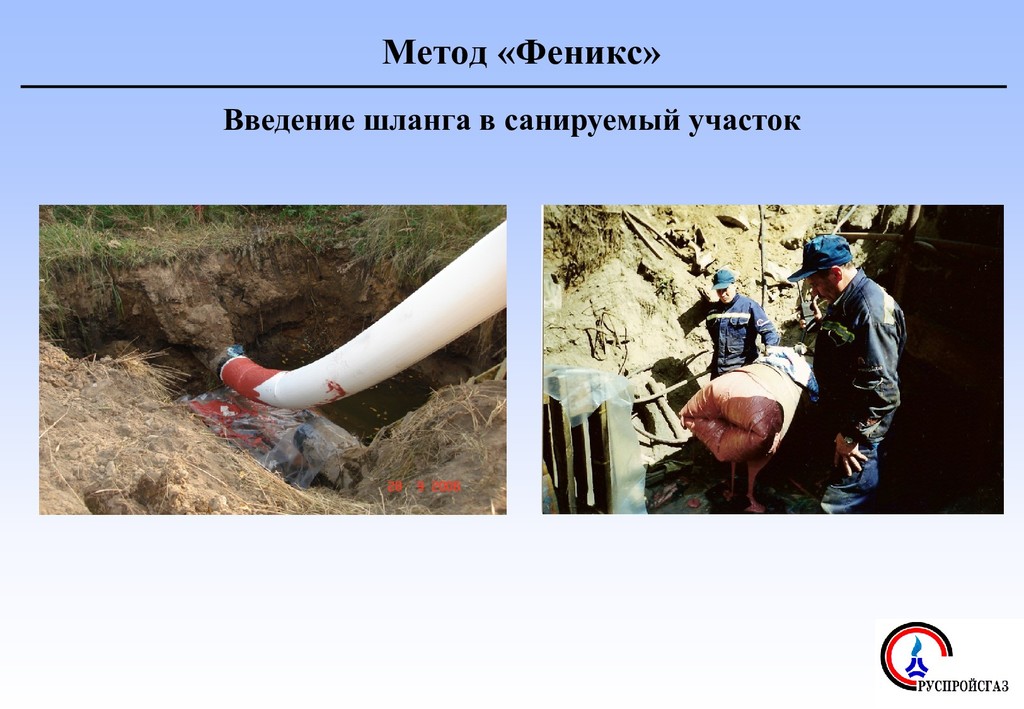

12. Метод «Феникс» Введение шланга в санируемый участок

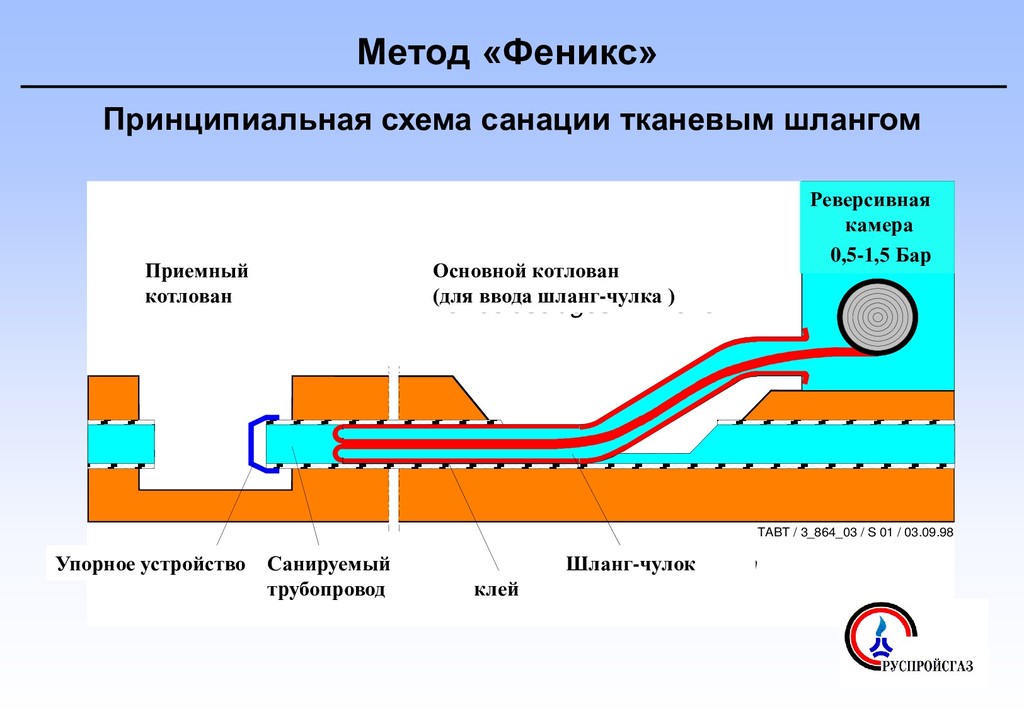

13. Метод «Феникс» TABT / 3_864_03 / S 01 / 03.09.98 Reversions- kammer 0,5-1,5 bar Baugrube für beidseitiges Einziehen Zielgrube Gewebeschlauch zu sanierende Rohrleitung Auffangkasten Kleber Принципиальная схема санации тканевым шлангом Реверсивная камера 0,5-1,5 Бар Приемный котлован клей Санируемый трубопровод Шланг-чулок Основной котлован (для ввода шланг-чулка ) Упорное устройство

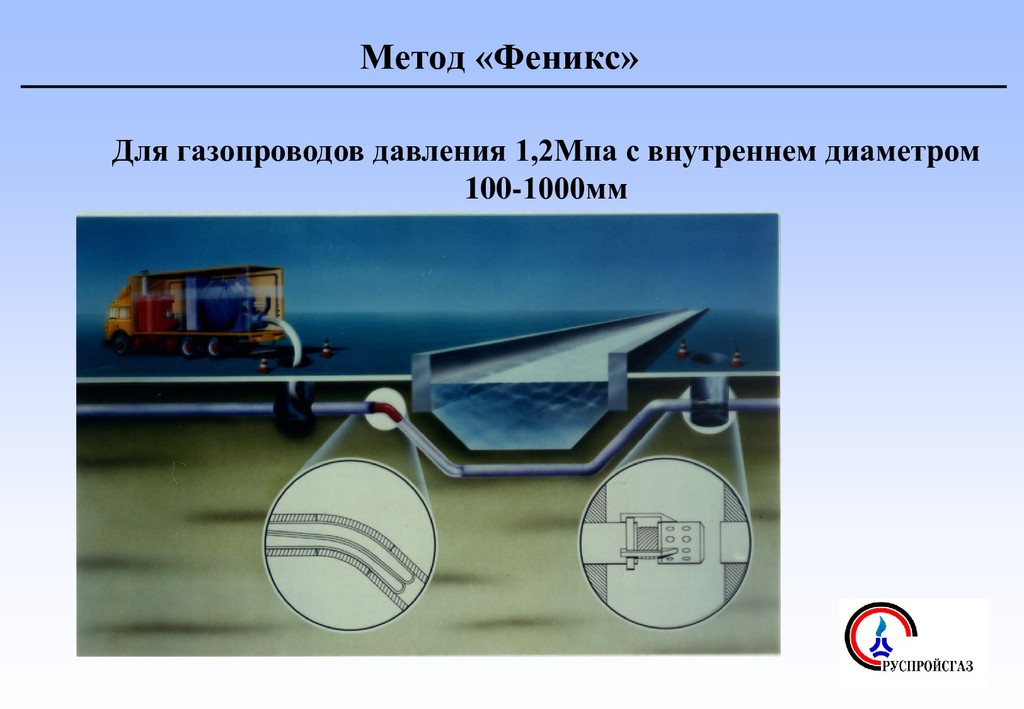

14. Метод «Феникс» Для газопроводов давления 1,2Мпа с внутреннем диаметром 100-1000мм

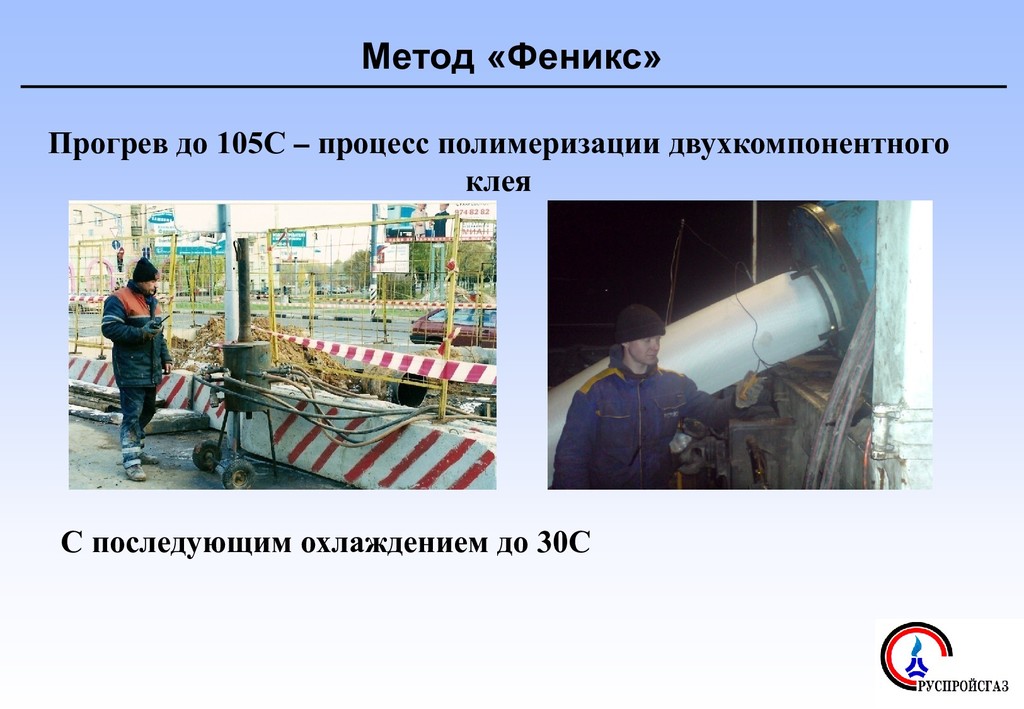

15. Метод «Феникс» Прогрев до 105С – процесс полимеризации двухкомпонентного клея С последующим охлаждением до 30С

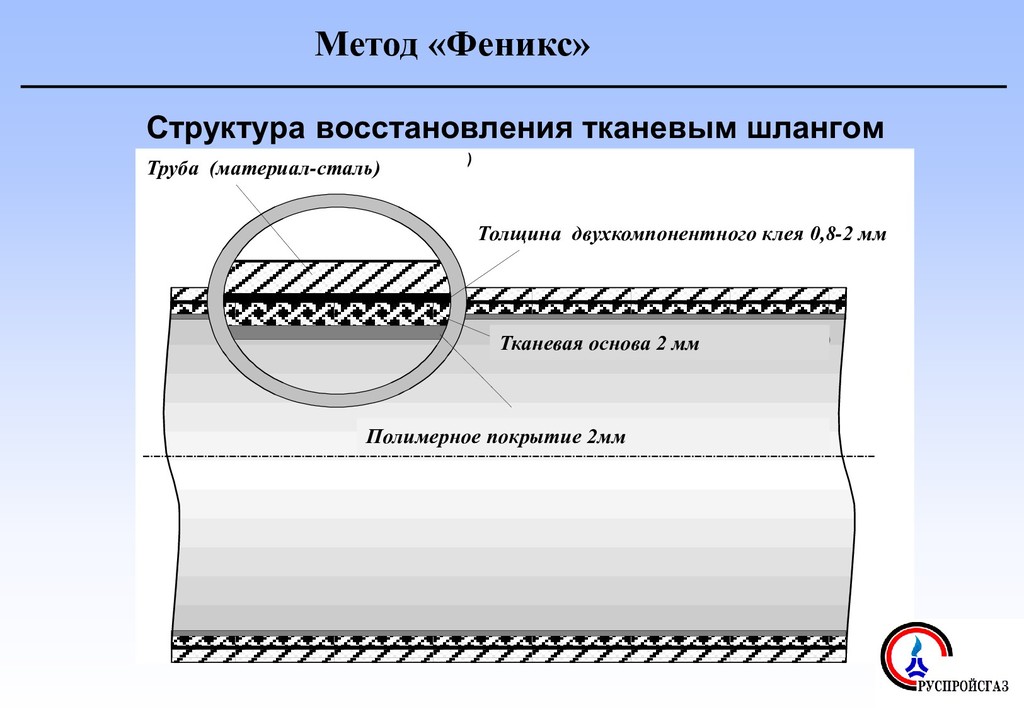

16. Структура восстановления тканевым шлангом Rohrwand (Material: Stahl / Guß) Klebstoff 0,8 - 2 mm (Epoxidharz/Polyurethan) Gewebe 0,5 - 2 mm (Polyester/Aramid) Beschichtung 0,4 - 2 mm (Polyester/Polyurethan) Метод «Феникс» Труба (материал-сталь) Толщина двухкомпонентного клея 0,8-2 мм Тканевая основа 2 мм Полимерное покрытие 2мм

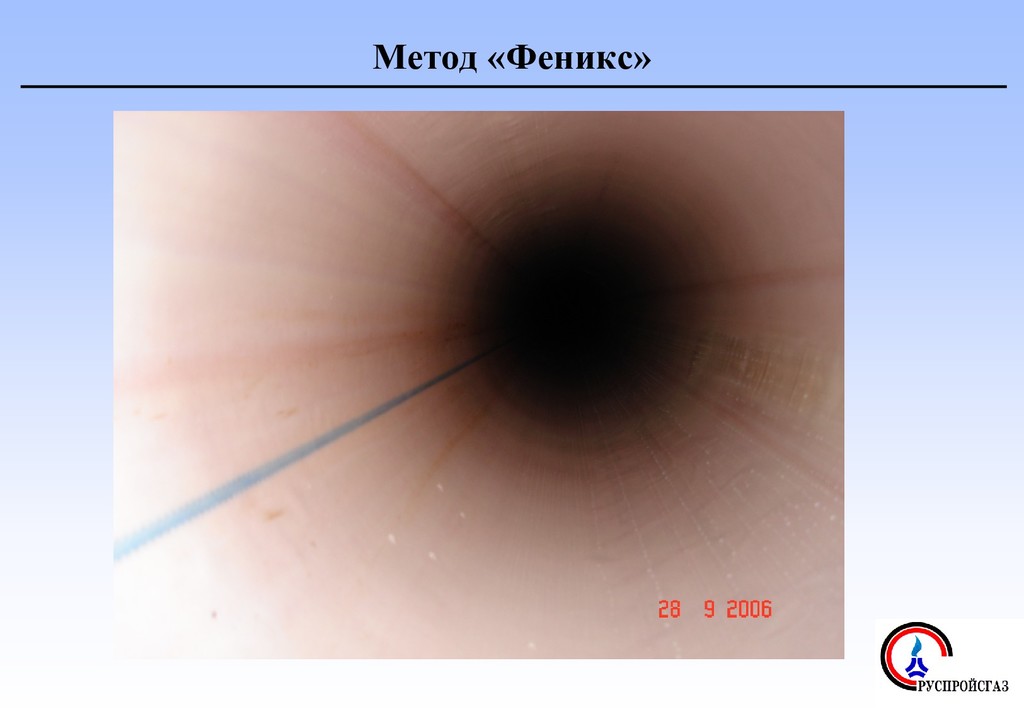

17. Метод «Феникс»

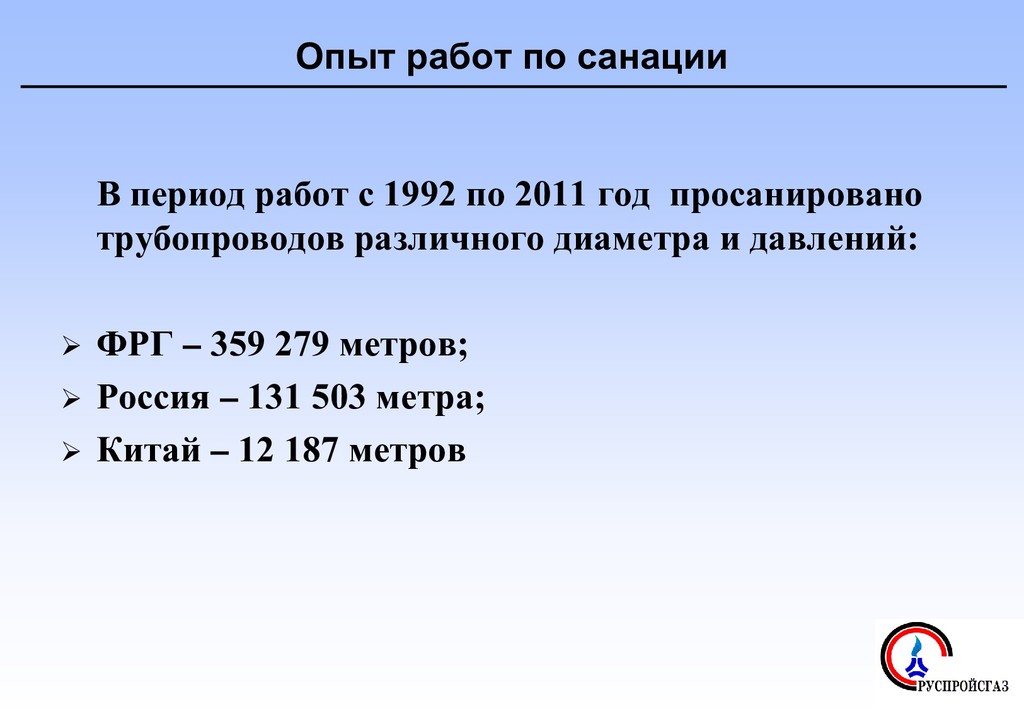

18. Опыт работ по санации В период работ с 1992 по 2011 год просанировано трубопроводов различного диаметра и давлений:  ФРГ – 359 279 метров;  Россия – 131 503 метра;  Китай – 12 187 метров

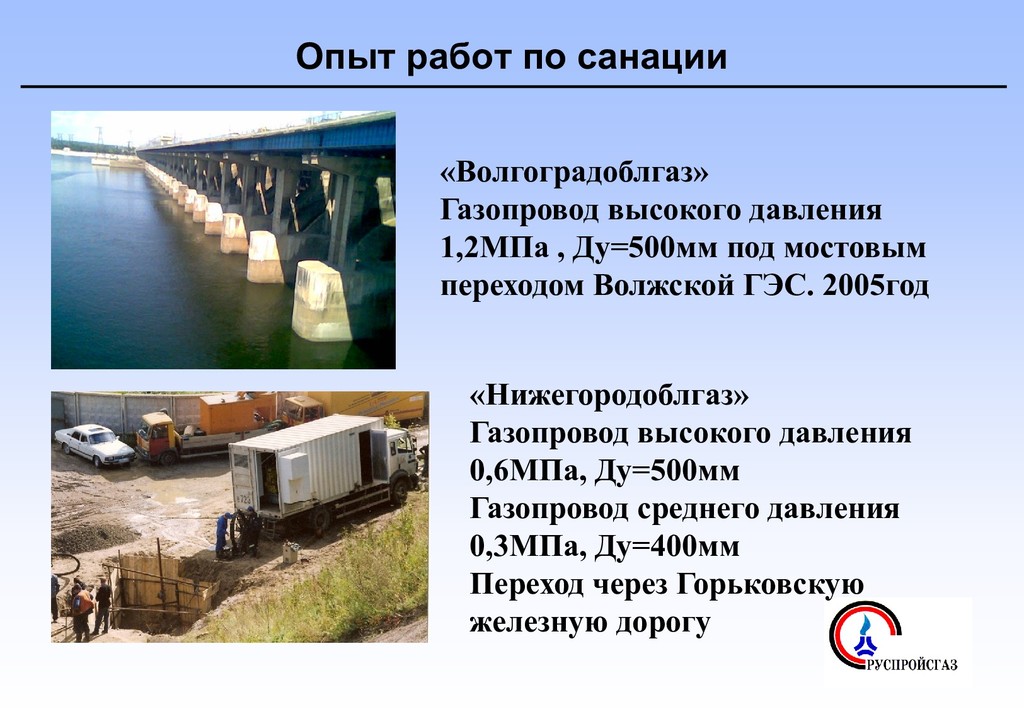

19. Опыт работ по санации «Волгоградоблгаз» Газопровод высокого давления 1,2МПа , Ду=500мм под мостовым переходом Волжской ГЭС. 2005год «Нижегородоблгаз» Газопровод высокого давления 0,6МПа, Ду=500мм Газопровод среднего давления 0,3МПа, Ду=400мм Переход через Горьковскую железную дорогу

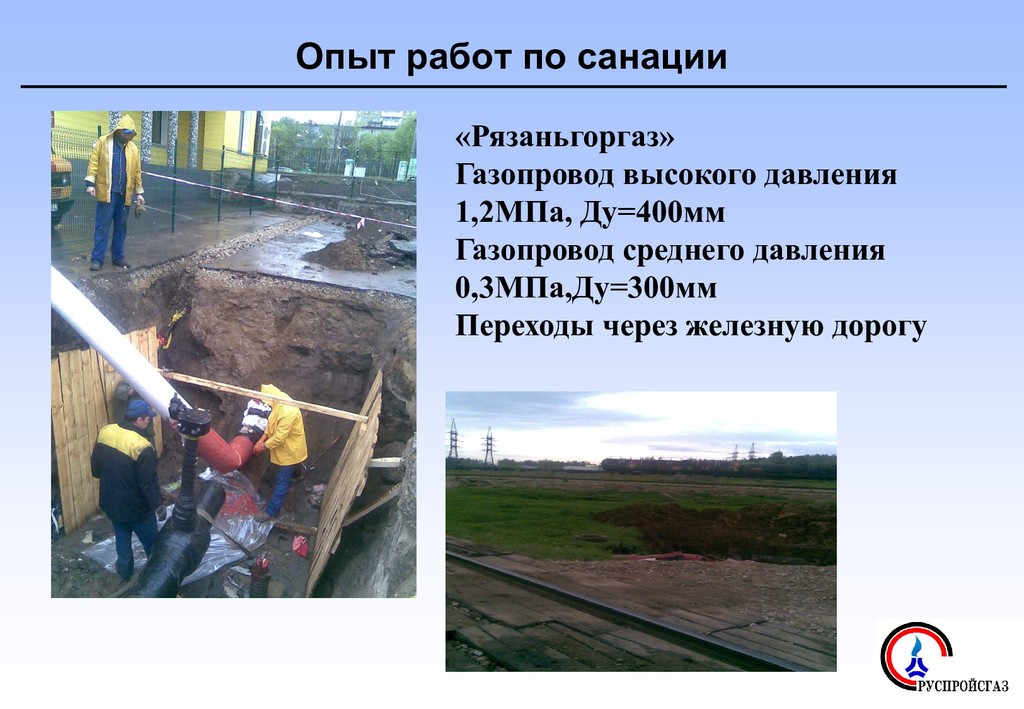

20. Опыт работ по санации «Рязаньгоргаз» Газопровод высокого давления 1,2МПа, Ду=400мм Газопровод среднего давления 0,3МПа,Ду=300мм Переходы через железную дорогу

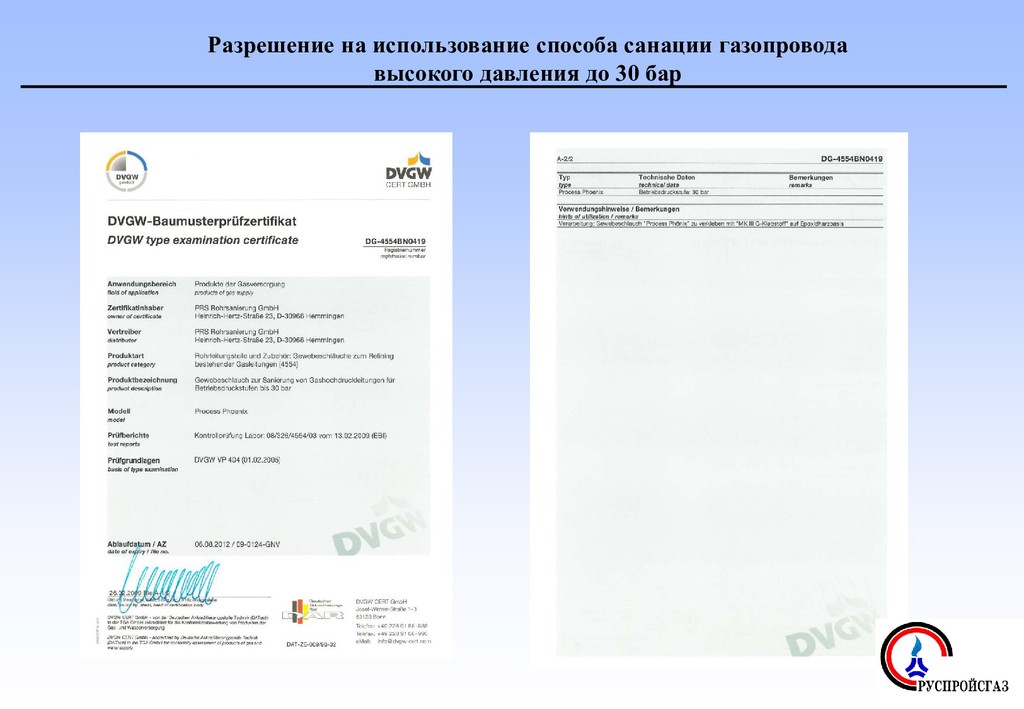

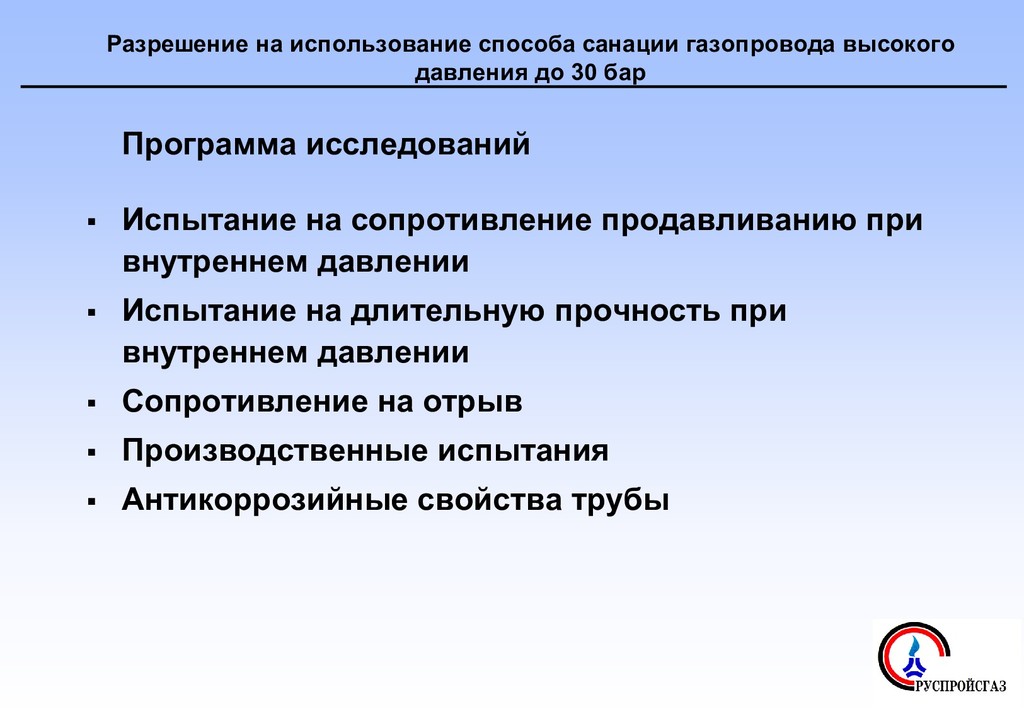

21. Разрешение на использование способа санации газопровода высокого давления до 30 бар Программа исследований  Испытание на сопротивление продавливанию при внутреннем давлении  Испытание на длительную прочность при внутреннем давлении  Сопротивление на отрыв  Производственные испытания  Антикоррозийные свойства трубы

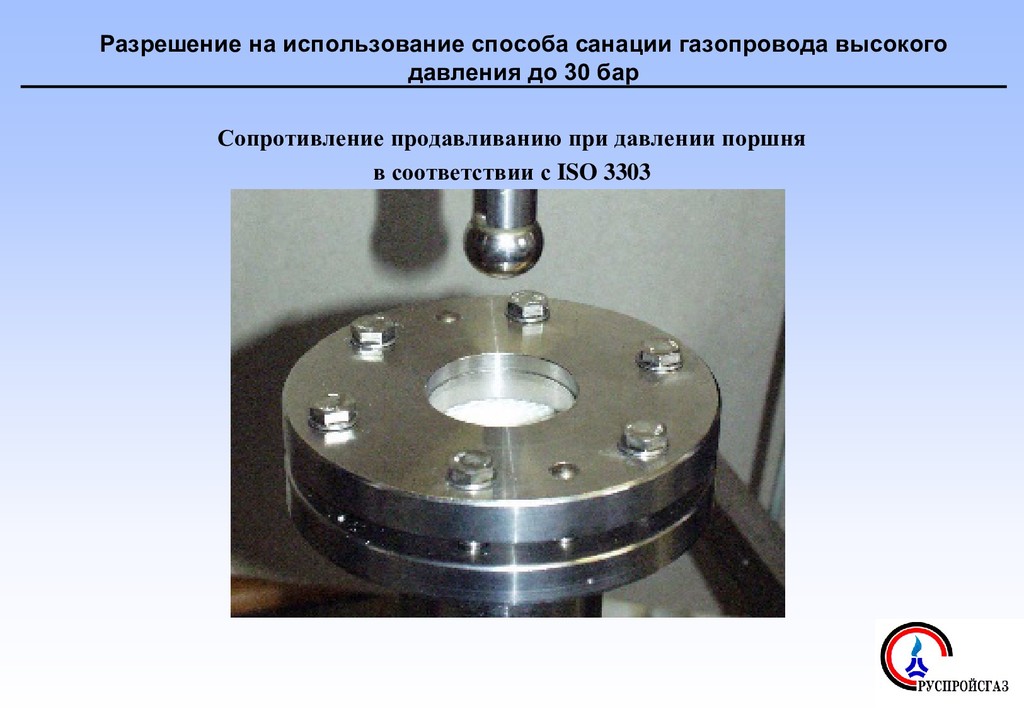

22. Разрешение на использование способа санации газопровода высокого давления до 30 бар Сопротивление продавливанию при давлении поршня в соответствии с ISO 3303

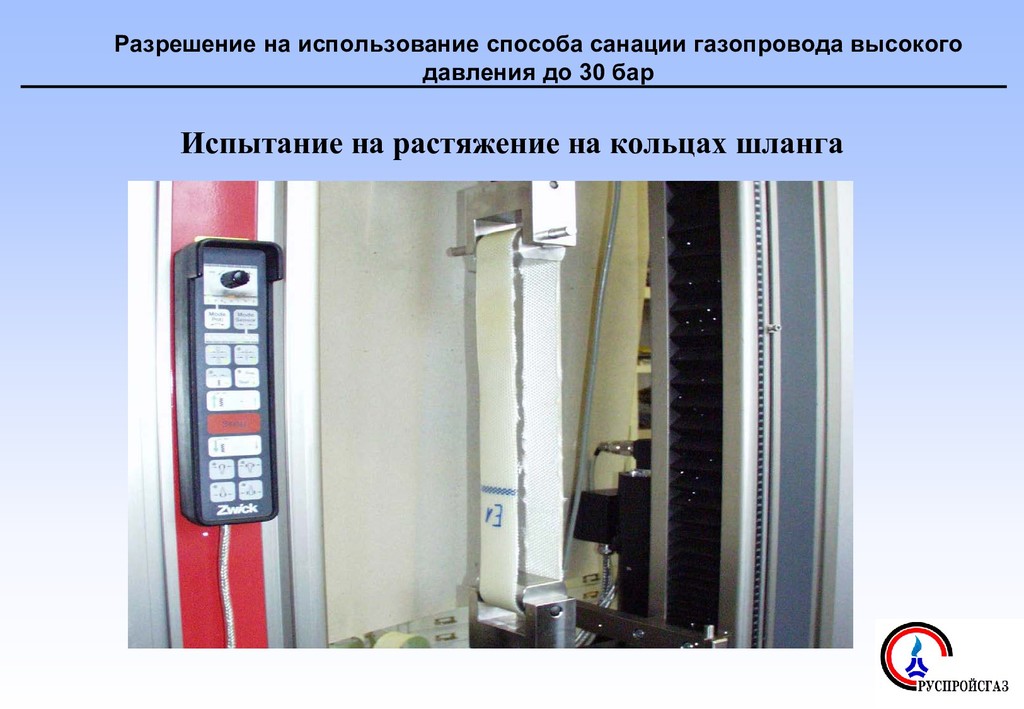

23. Разрешение на использование способа санации газопровода высокого давления до 30 бар Испытание на растяжение на кольцах шланга

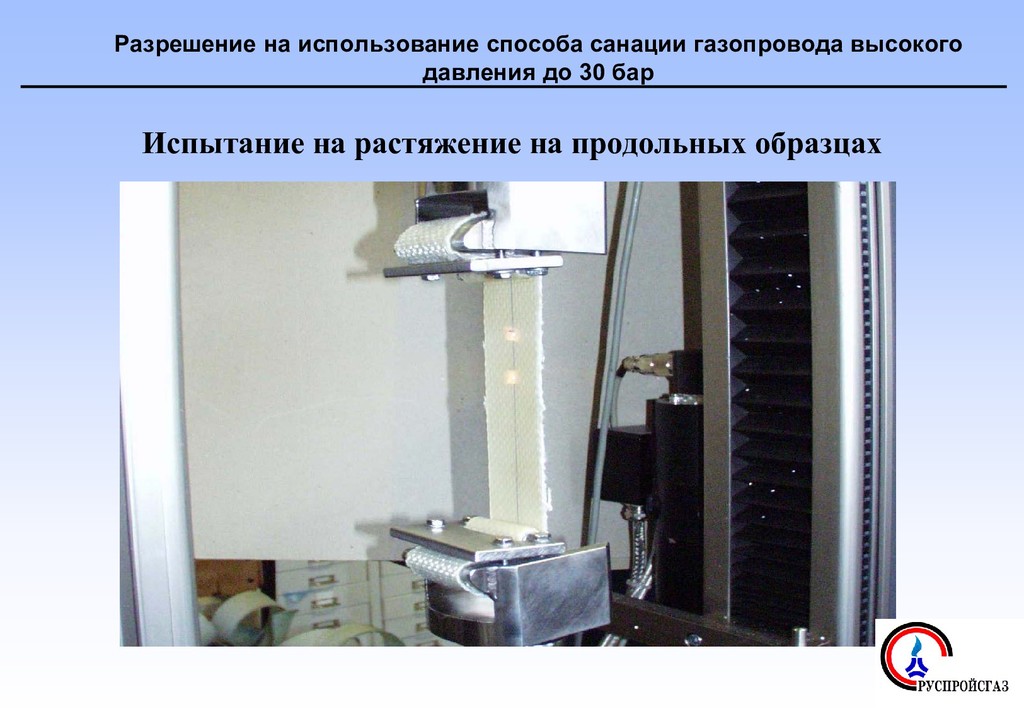

24. Разрешение на использование способа санации газопровода высокого давления до 30 бар Испытание на растяжение на продольных образцах

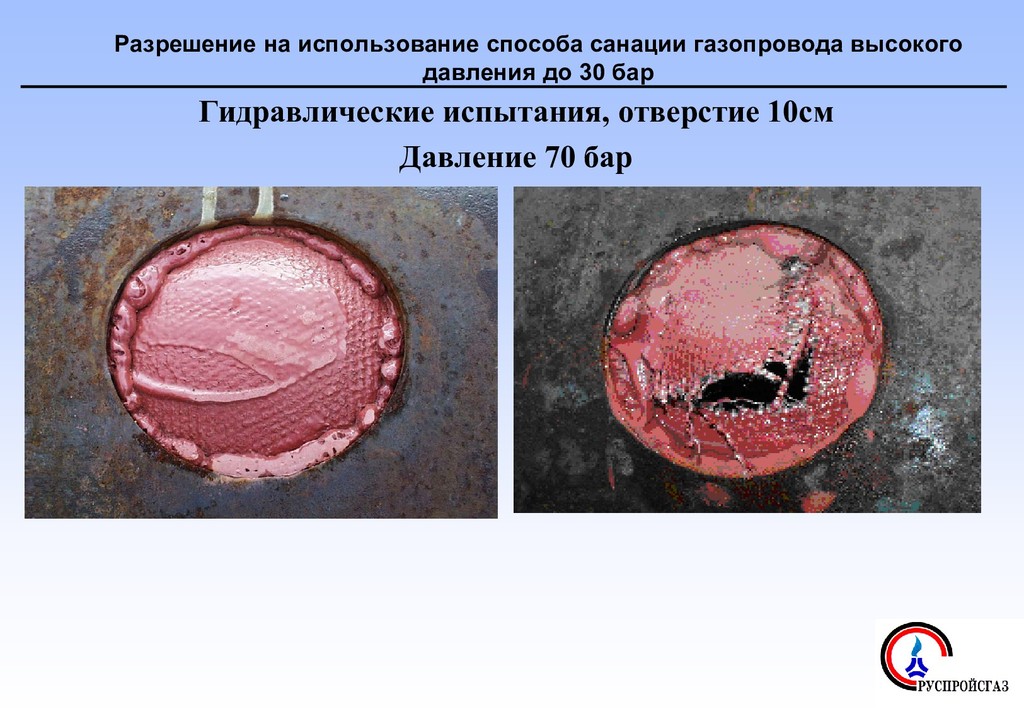

25. Разрешение на использование способа санации газопровода высокого давления до 30 бар Гидравлические испытания, отверстие 10см Давление 70 бар

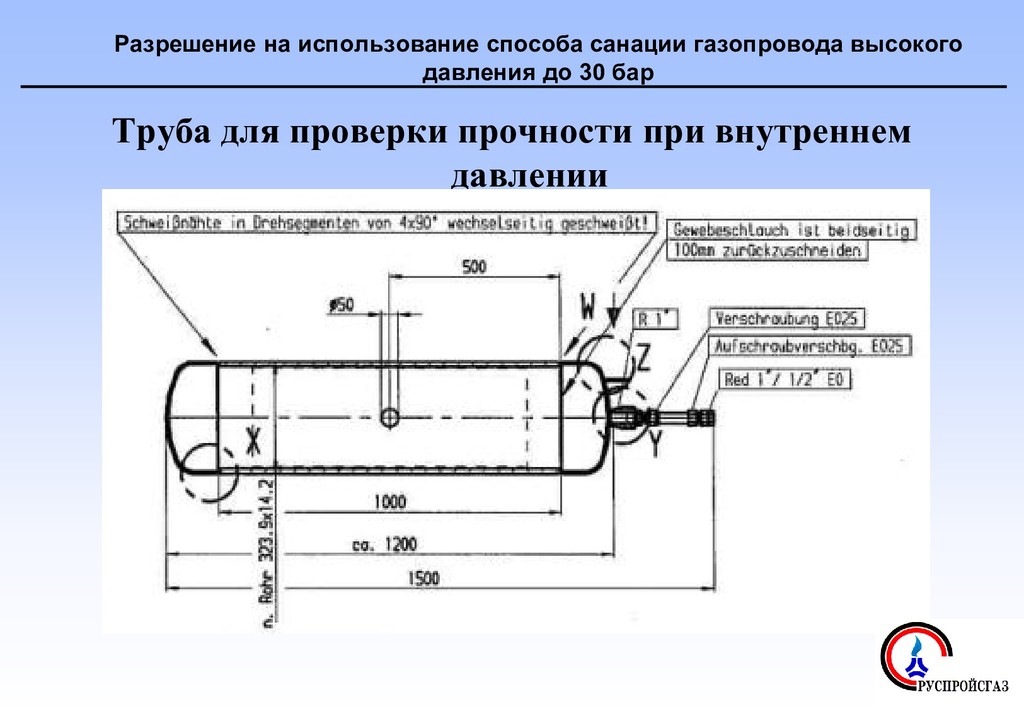

26. Разрешение на использование способа санации газопровода высокого давления до 30 бар Труба для проверки прочности при внутреннем давлении

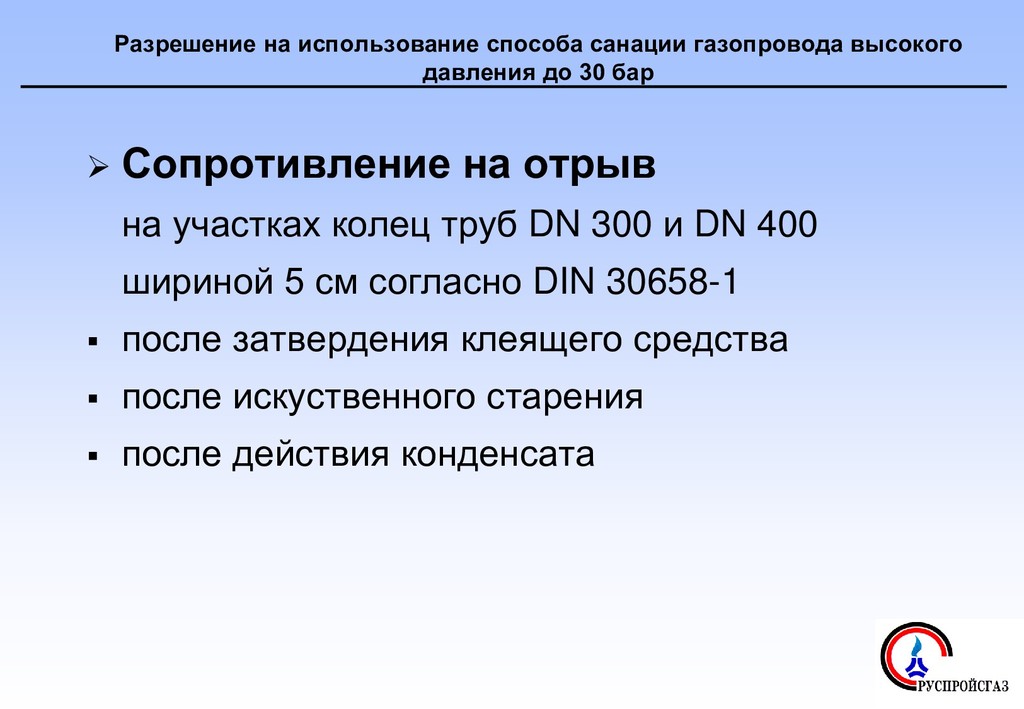

27. Разрешение на использование способа санации газопровода высокого давления до 30 бар  Сопротивление на отрыв на участках колец труб DN 300 и DN 400 шириной 5 см согласно DIN 30658-1  после затвердения клеящего средства  после искуственного старения  после действия конденсата

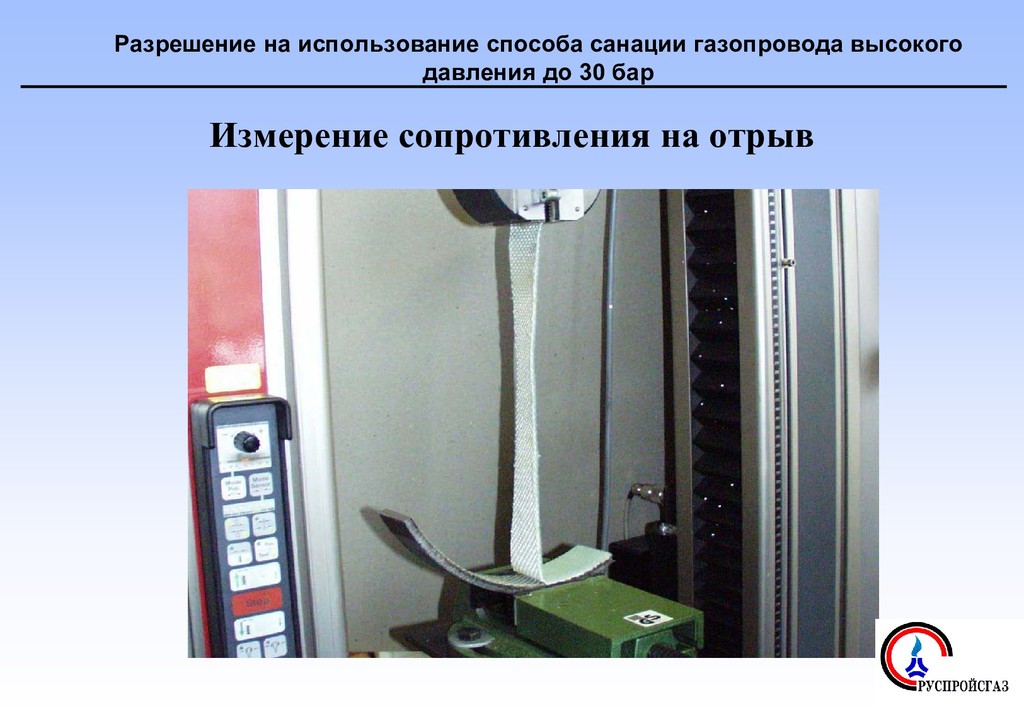

28. Разрешение на использование способа санации газопровода высокого давления до 30 бар Измерение сопротивления на отрыв

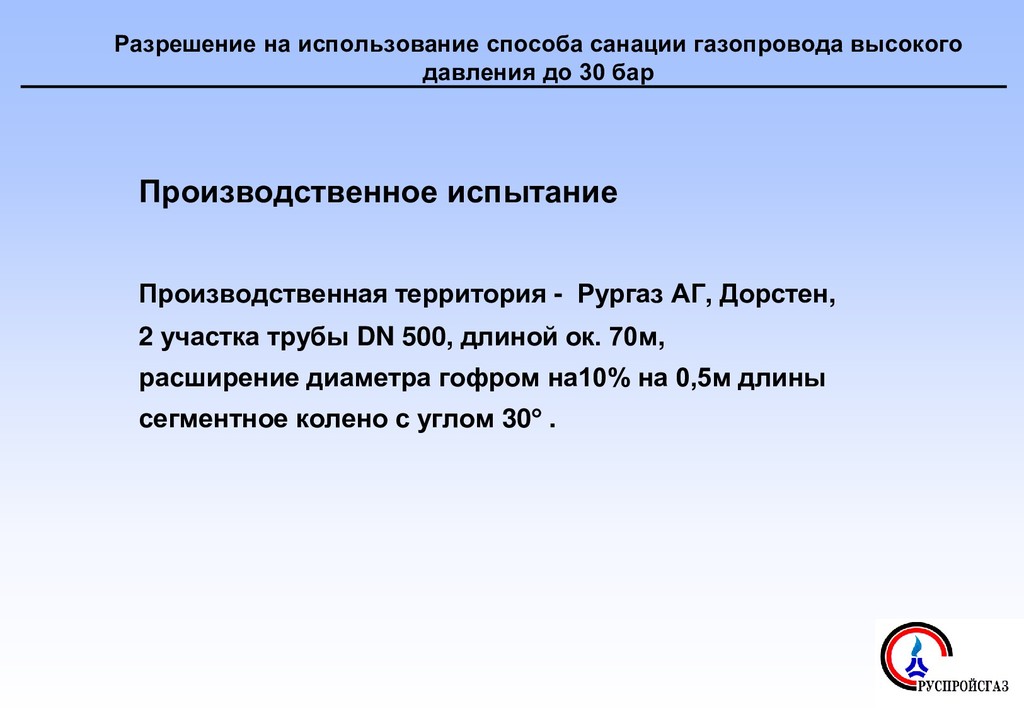

29. Разрешение на использование способа санации газопровода высокого давления до 30 бар Производственное испытание Производственная территория - Рургаз АГ, Дорстен, 2 участка трубы DN 500, длиной ок. 70м, расширение диаметра гофром на10% на 0,5м длины сегментное колено с углом 30° .

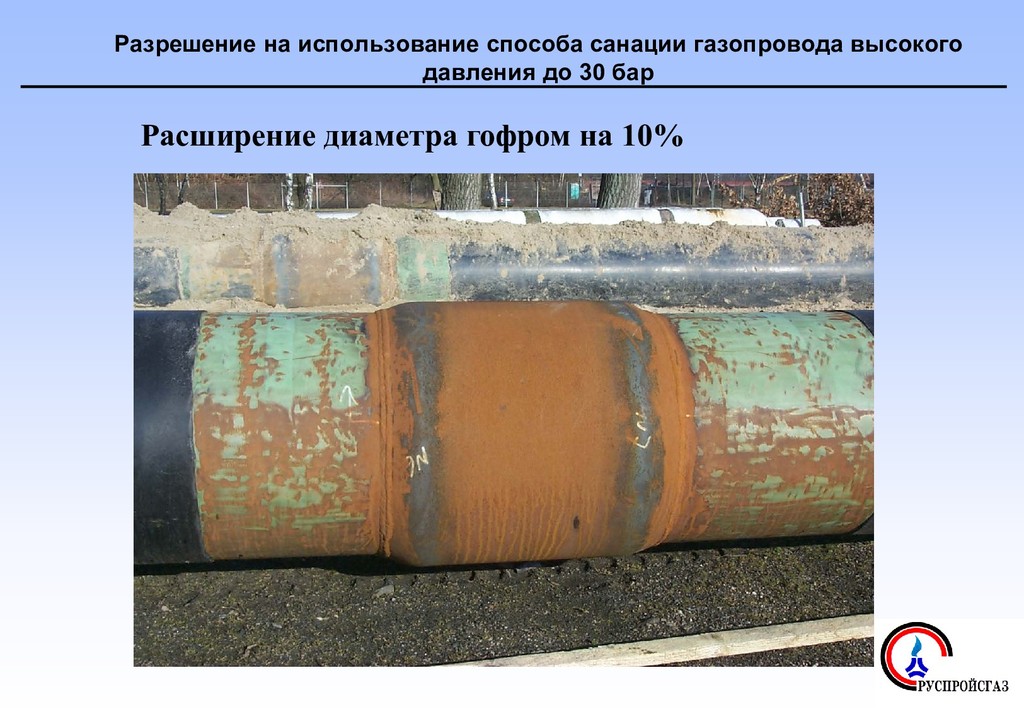

30. Разрешение на использование способа санации газопровода высокого давления до 30 бар Расширение диаметра гофром на 10%

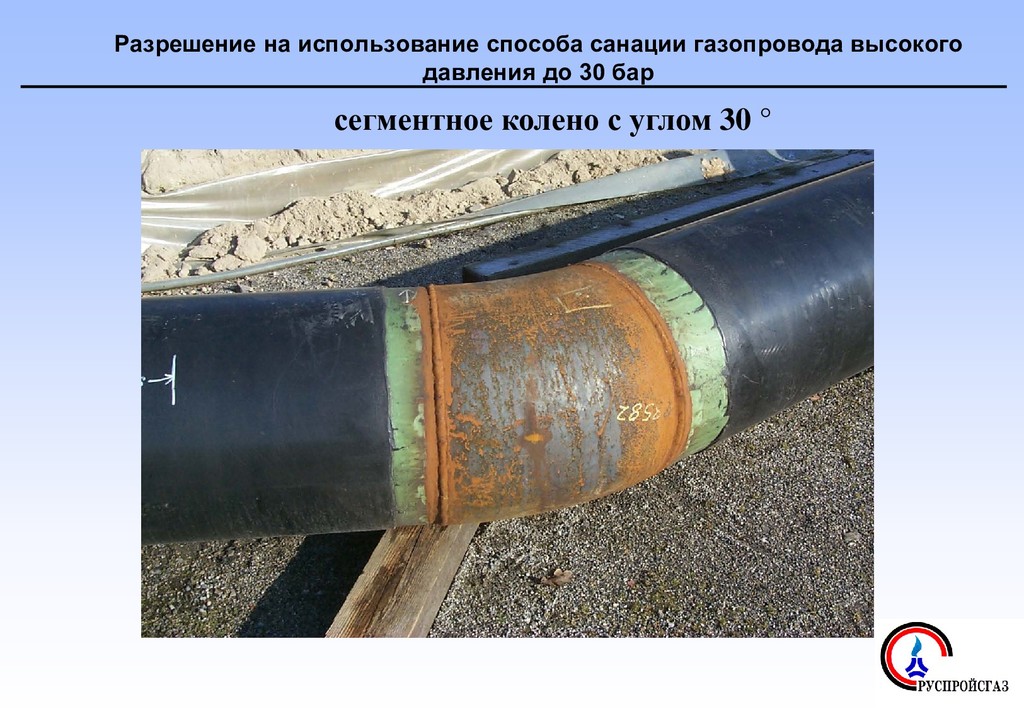

31. Разрешение на использование способа санации газопровода высокого давления до 30 бар сегментное колено с углом 30 °

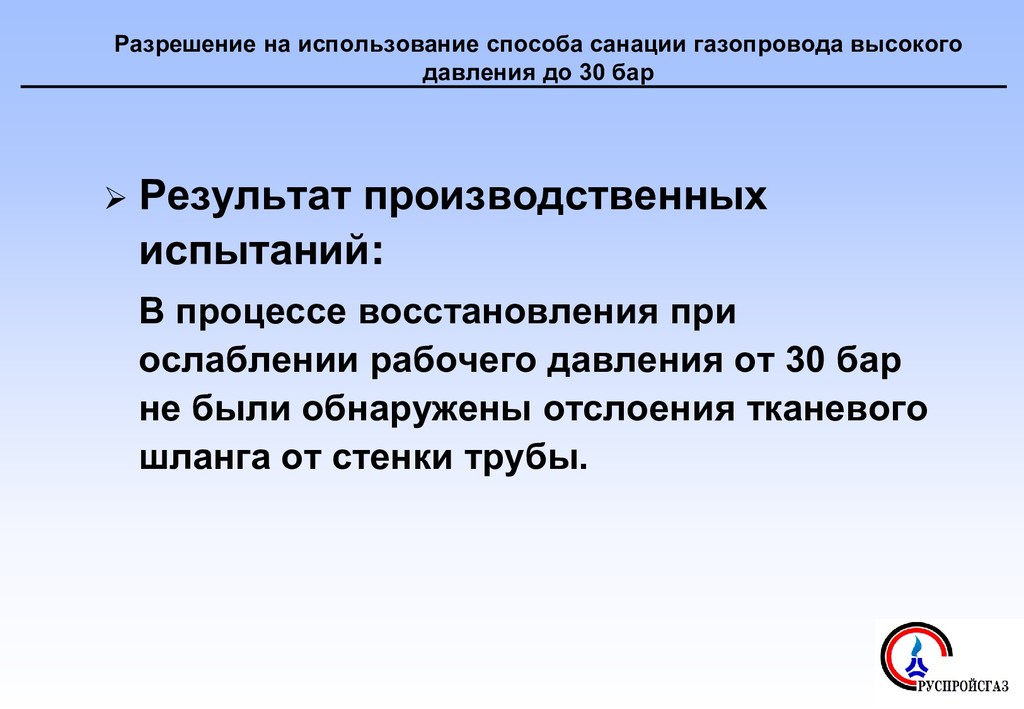

32. Разрешение на использование способа санации газопровода высокого давления до 30 бар  Результат производственных испытаний: В процессе восстановления при ослаблении рабочего давления от 30 бар не были обнаружены отслоения тканевого шланга от стенки трубы.

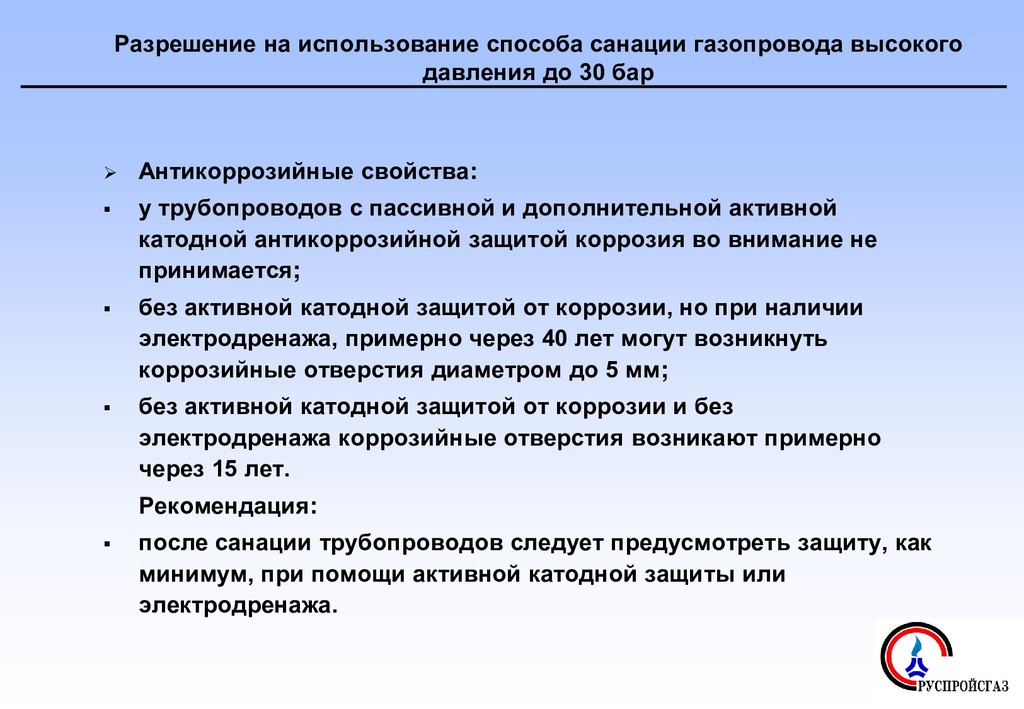

33. Разрешение на использование способа санации газопровода высокого давления до 30 бар  Антикоррозийные свойства:  у трубопроводов с пассивной и дополнительной активной катодной антикоррозийной защитой коррозия во внимание не принимается;  без активной катодной защитой от коррозии, но при наличии электродренажа, примерно через 40 лет могут возникнуть коррозийные отверстия диаметром до 5 мм;  без активной катодной защитой от коррозии и без электродренажа коррозийные отверстия возникают примерно через 15 лет. Рекомендация:  после санации трубопроводов следует предусмотреть защиту, как минимум, при помощи активной катодной защиты или электродренажа.
34. Разрешение на использование способа санации газопровода высокого давления до 30 бар
35. www.rusproys.ru Благодарим Вас за внимание Реконструкция трубопроводных сетей
