  1. TRAITEMENT ET ANALYSE DE MAILLAGES 3D : DU TRAITEMENT DE

    SIGNAUX SUR GRAPHES AUX R ´ ESEAUX DE NEURONES ORASIS 2025 Olivier L ´ EZORAY Normandie Univ, UNICAEN, ENSICAEN, CNRS, GREYC, Caen, FRANCE [email protected] https://lezoray.users.greyc.fr
  2. Plan 1. Introduction 2. Patchs en spirale 3. Inpainting de

    maillages 3D couleur 4. Saillance des maillages 3D 5. Autoencodeur de maillages 3D O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 2 / 60
  3. Plan 1. Introduction 2. Patchs en spirale 3. Inpainting de

    maillages 3D couleur 4. Saillance des maillages 3D 5. Autoencodeur de maillages 3D O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 3 / 60

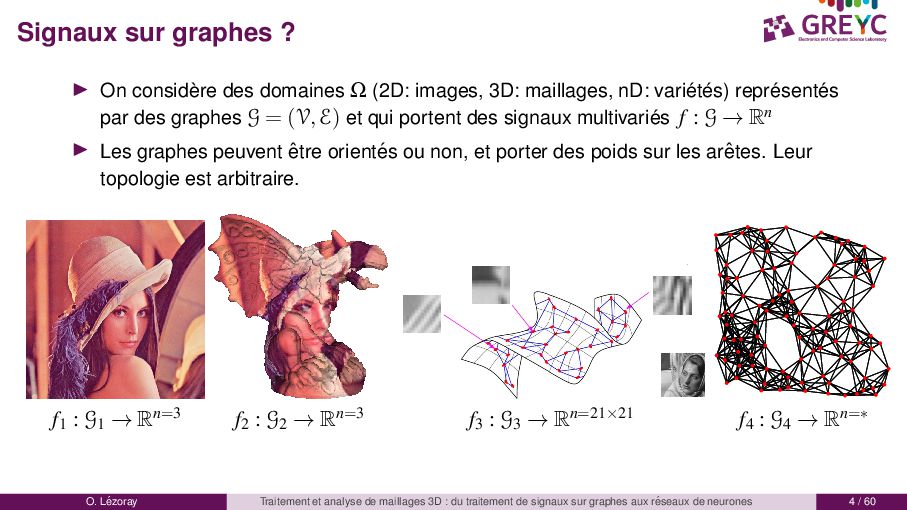

  4. Signaux sur graphes ? ▶ On consid` ere des domaines

    Ω (2D: images, 3D: maillages, nD: vari´ et´ es) repr´ esent´ es par des graphes G = (V,E) et qui portent des signaux multivari´ es f : G → Rn ▶ Les graphes peuvent ˆ etre orient´ es ou non, et porter des poids sur les arˆ etes. Leur topologie est arbitraire. f1 : G1 → Rn=3 f2 : G2 → Rn=3 f3 : G3 → Rn=21×21 f4 : G4 → Rn=∗ O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 4 / 60
  5. Traitement de signaux sur graphes R´ ef´ erences ▶ David

    I. Shuman, Sunil K. Narang, Pascal Frossard, Antonio Ortega, Pierre Vandergheynst, The Emerging Field of Signal Processing on Graphs: Extending High-Dimensional Data Analysis to Networks and Other Irregular Domains. IEEE Signal Process. Mag. 30(3): 83-98, 2013. ▶ A. Ortega, P. Frossard, J. Kovaˇ cevi´ c, J. M. F. Moura and P. Vandergheynst, Graph Signal Processing: Overview, Challenges, and Applications, Proceedings of the IEEE, 106(5): 808-828, 2018. ▶ W. Hu, J. Pang, X. Liu, D. Tian, C. -W. Lin and A. Vetro, Graph Signal Processing for Geometric Data and Beyond: Theory and Applications, in IEEE Transactions on Multimedia, 2021. O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 5 / 60

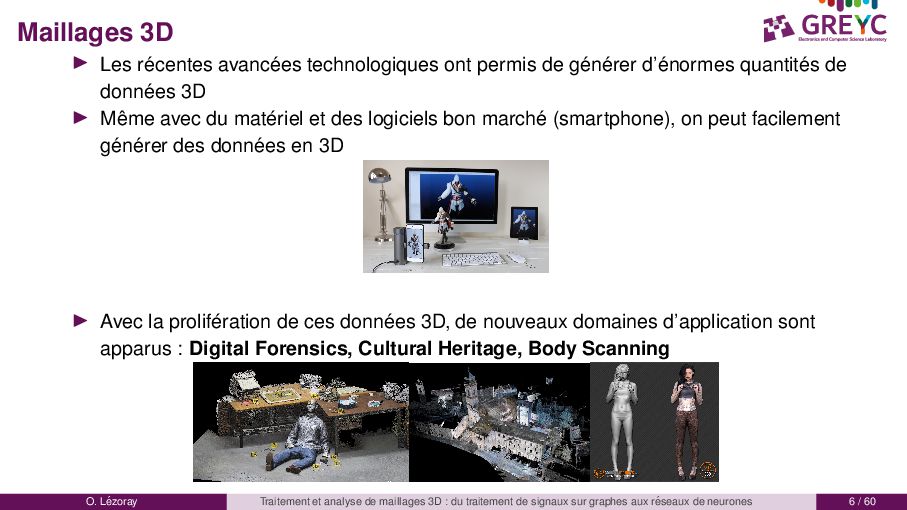

  6. Maillages 3D ▶ Les r´ ecentes avanc´ ees technologiques ont

    permis de g´ en´ erer d’´ enormes quantit´ es de donn´ ees 3D ▶ Mˆ eme avec du mat´ eriel et des logiciels bon march´ e (smartphone), on peut facilement g´ en´ erer des donn´ ees en 3D ▶ Avec la prolif´ eration de ces donn´ ees 3D, de nouveaux domaines d’application sont apparus : Digital Forensics, Cultural Heritage, Body Scanning O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 6 / 60
  7. Pour quoi faire ? Probl´ ematiques : du bas au

    haut niveau ▶ Compression du signal : ➲ ondelettes pour signaux sur graphes ▶ Compl´ etion : ➲ inpainting de signaux sur graphes ▶ D´ ebruitage : ➲ filtrage de signaux sur graphes ▶ Manipulation : ➲ rehaussement de signaux sur graphes ▶ Segmentation : ➲ partitionnement de signaux sur graphes O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 7 / 60

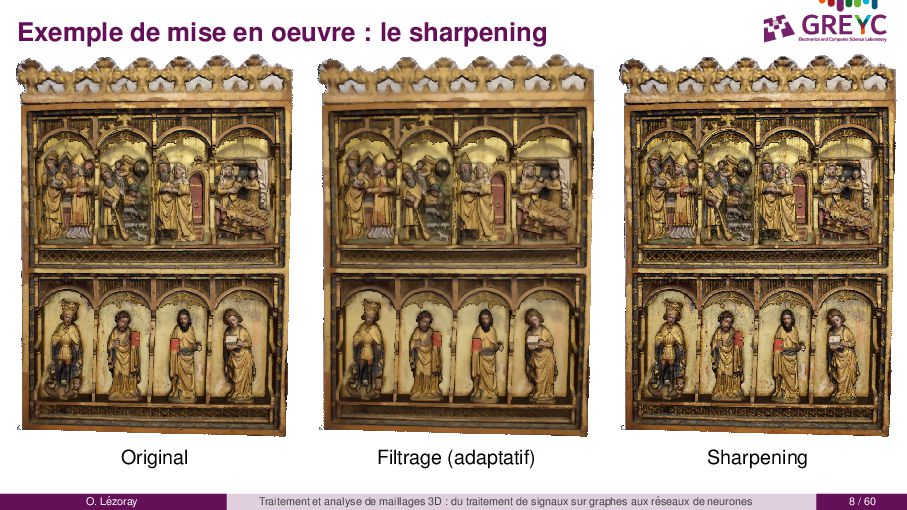

  8. Exemple de mise en oeuvre : le sharpening Original Filtrage

    (adaptatif) Sharpening O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 8 / 60

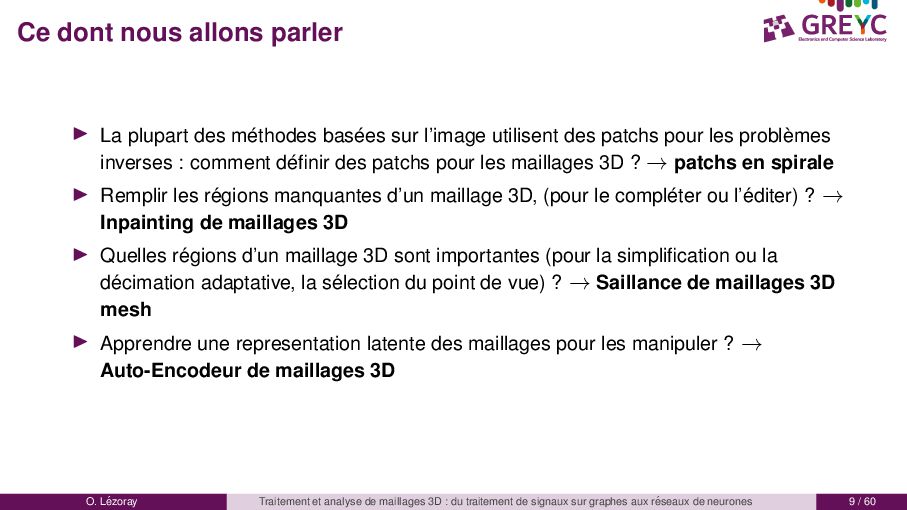

  9. Ce dont nous allons parler ▶ La plupart des m´

    ethodes bas´ ees sur l’image utilisent des patchs pour les probl` emes inverses : comment d´ efinir des patchs pour les maillages 3D ? → patchs en spirale ▶ Remplir les r´ egions manquantes d’un maillage 3D, (pour le compl´ eter ou l’´ editer) ? → Inpainting de maillages 3D ▶ Quelles r´ egions d’un maillage 3D sont importantes (pour la simplification ou la d´ ecimation adaptative, la s´ election du point de vue) ? → Saillance de maillages 3D mesh ▶ Apprendre une representation latente des maillages pour les manipuler ? → Auto-Encodeur de maillages 3D O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 9 / 60
  10. Plan 1. Introduction 2. Patchs en spirale 3. Inpainting de

    maillages 3D couleur 4. Saillance des maillages 3D 5. Autoencodeur de maillages 3D O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 10 / 60

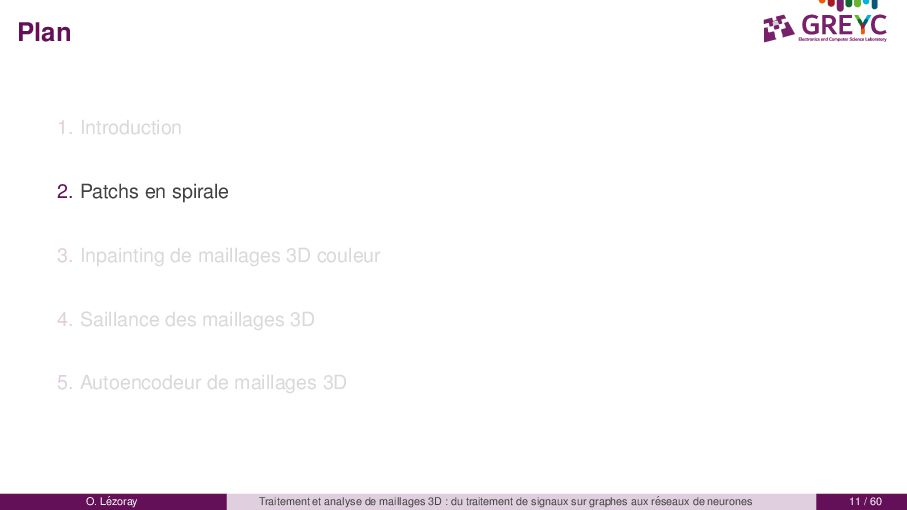

  11. Plan 1. Introduction 2. Patchs en spirale 3. Inpainting de

    maillages 3D couleur 4. Saillance des maillages 3D 5. Autoencodeur de maillages 3D O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 11 / 60

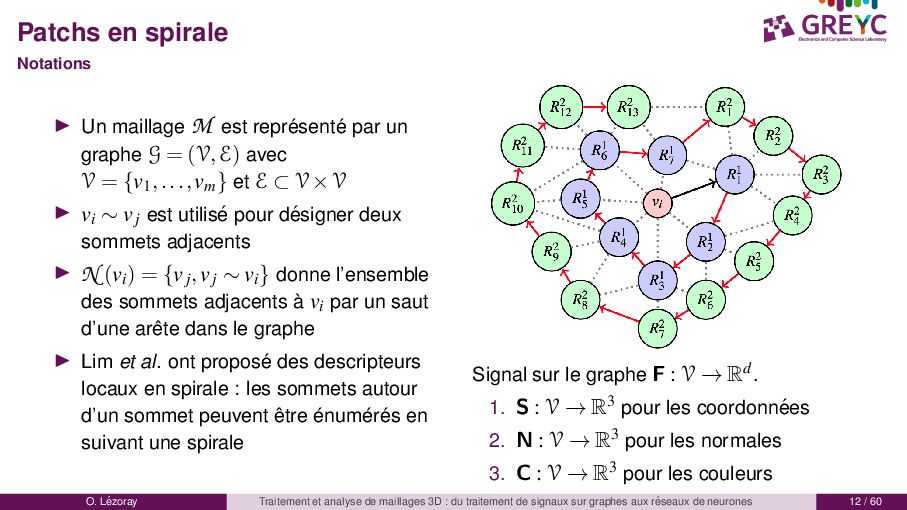

  12. Patchs en spirale Notations ▶ Un maillage M est repr´

    esent´ e par un graphe G = (V,E) avec V = {v1,...,vm} et E ⊂ V×V ▶ vi ∼ vj est utilis´ e pour d´ esigner deux sommets adjacents ▶ N (vi) = {vj,vj ∼ vi} donne l’ensemble des sommets adjacents ` a vi par un saut d’une arˆ ete dans le graphe ▶ Lim et al. ont propos´ e des descripteurs locaux en spirale : les sommets autour d’un sommet peuvent ˆ etre ´ enum´ er´ es en suivant une spirale Signal sur le graphe F : V → Rd. 1. S : V → R3 pour les coordonn´ ees 2. N : V → R3 pour les normales 3. C : V → R3 pour les couleurs O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 12 / 60

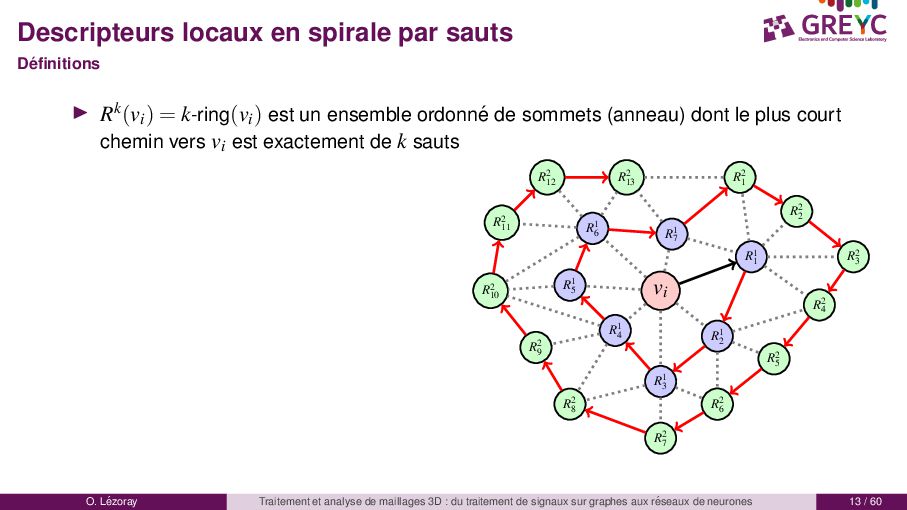

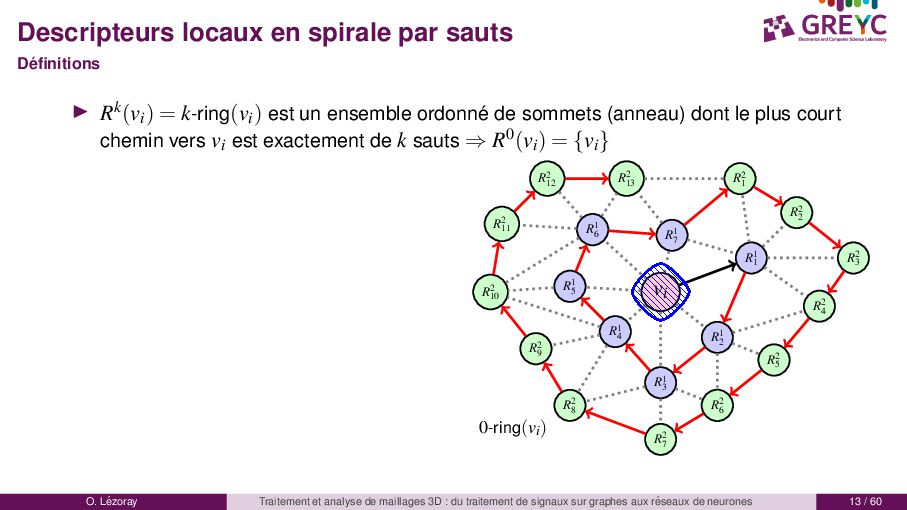

  13. Descripteurs locaux en spirale par sauts D´ efinitions ▶ Rk(vi)

    = k-ring(vi) est un ensemble ordonn´ e de sommets (anneau) dont le plus court chemin vers vi est exactement de k sauts vi R1 7 R1 1 R1 2 R1 3 R1 4 R1 5 R1 6 R2 1 R2 2 R2 3 R2 4 R2 5 R2 6 R2 7 R2 8 R2 9 R2 10 R2 11 R2 12 R2 13 O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 13 / 60

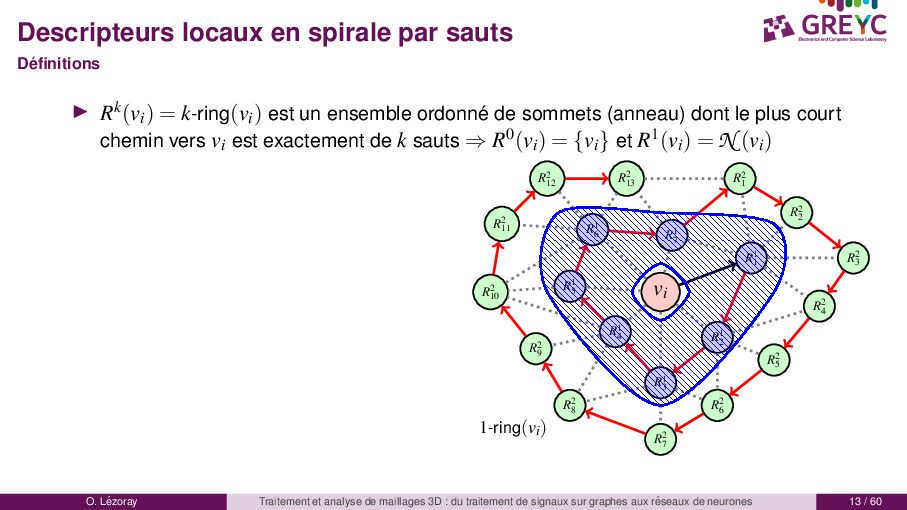

  14. Descripteurs locaux en spirale par sauts D´ efinitions ▶ Rk(vi)

    = k-ring(vi) est un ensemble ordonn´ e de sommets (anneau) dont le plus court chemin vers vi est exactement de k sauts ⇒ R0(vi) = {vi} vi R1 7 R1 1 R1 2 R1 3 R1 4 R1 5 R1 6 R2 1 R2 2 R2 3 R2 4 R2 5 R2 6 R2 7 R2 8 R2 9 R2 10 R2 11 R2 12 R2 13 0-ring(vi) O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 13 / 60
  15. Descripteurs locaux en spirale par sauts D´ efinitions ▶ Rk(vi)

    = k-ring(vi) est un ensemble ordonn´ e de sommets (anneau) dont le plus court chemin vers vi est exactement de k sauts ⇒ R0(vi) = {vi} et R1(vi) = N (vi) vi R1 7 R1 1 R1 2 R1 3 R1 4 R1 5 R1 6 R2 1 R2 2 R2 3 R2 4 R2 5 R2 6 R2 7 R2 8 R2 9 R2 10 R2 11 R2 12 R2 13 1-ring(vi) O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 13 / 60

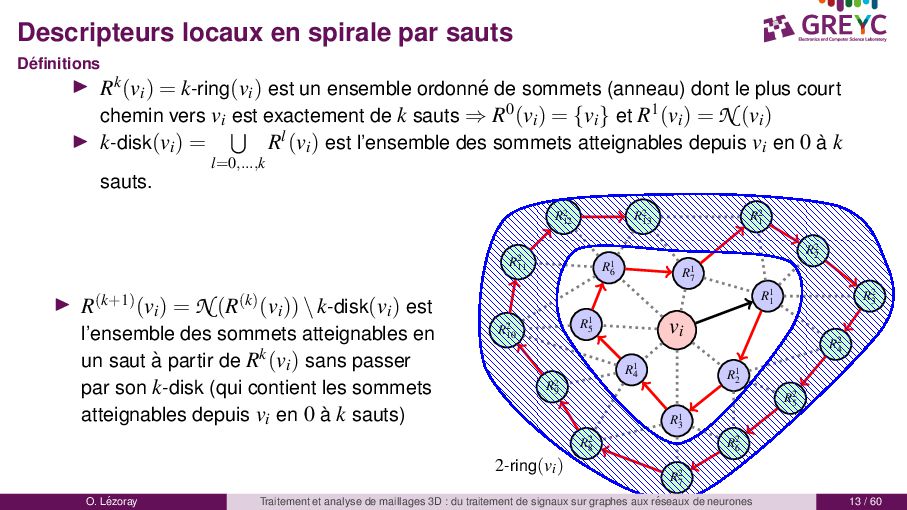

  16. Descripteurs locaux en spirale par sauts D´ efinitions ▶ Rk(vi)

    = k-ring(vi) est un ensemble ordonn´ e de sommets (anneau) dont le plus court chemin vers vi est exactement de k sauts ⇒ R0(vi) = {vi} et R1(vi) = N (vi) ▶ k-disk(vi) = l=0,...,k Rl(vi) est l’ensemble des sommets atteignables depuis vi en 0 ` a k sauts. vi R1 7 R1 1 R1 2 R1 3 R1 4 R1 5 R1 6 R2 1 R2 2 R2 3 R2 4 R2 5 R2 6 R2 7 R2 8 R2 9 R2 10 R2 11 R2 12 R2 13 1-disk(vi) O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 13 / 60
  17. Descripteurs locaux en spirale par sauts D´ efinitions ▶ Rk(vi)

    = k-ring(vi) est un ensemble ordonn´ e de sommets (anneau) dont le plus court chemin vers vi est exactement de k sauts ⇒ R0(vi) = {vi} et R1(vi) = N (vi) ▶ k-disk(vi) = l=0,...,k Rl(vi) est l’ensemble des sommets atteignables depuis vi en 0 ` a k sauts. ▶ R(k+1)(vi) = N (R(k)(vi))\k-disk(vi) est l’ensemble des sommets atteignables en un saut ` a partir de Rk(vi) sans passer par son k-disk (qui contient les sommets atteignables depuis vi en 0 ` a k sauts) vi R1 7 R1 1 R1 2 R1 3 R1 4 R1 5 R1 6 R2 1 R2 2 R2 3 R2 4 R2 5 R2 6 R2 7 R2 8 R2 9 R2 10 R2 11 R2 12 R2 13 2-ring(vi) O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 13 / 60

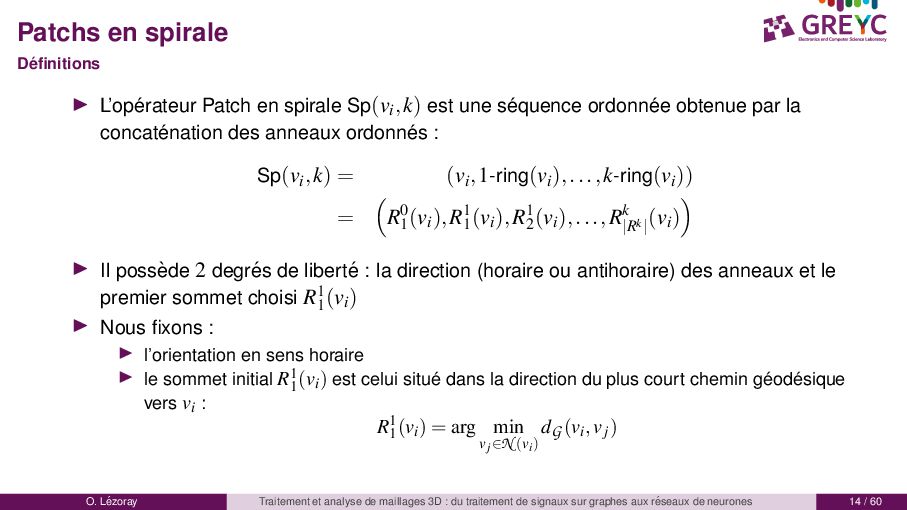

  18. Patchs en spirale D´ efinitions ▶ L’op´ erateur Patch en

    spirale Sp(vi,k) est une s´ equence ordonn´ ee obtenue par la concat´ enation des anneaux ordonn´ es : Sp(vi,k) = (vi,1-ring(vi),...,k-ring(vi)) = R0 1 (vi),R1 1 (vi),R1 2 (vi),...,Rk |Rk| (vi) ▶ Il poss` ede 2 degr´ es de libert´ e : la direction (horaire ou antihoraire) des anneaux et le premier sommet choisi R1 1 (vi) ▶ Nous fixons : ▶ l’orientation en sens horaire ▶ le sommet initial R1 1 (vi) est celui situ´ e dans la direction du plus court chemin g´ eod´ esique vers vi : R1 1 (vi) = arg min vj∈N (vi) dG(vi,vj) O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 14 / 60

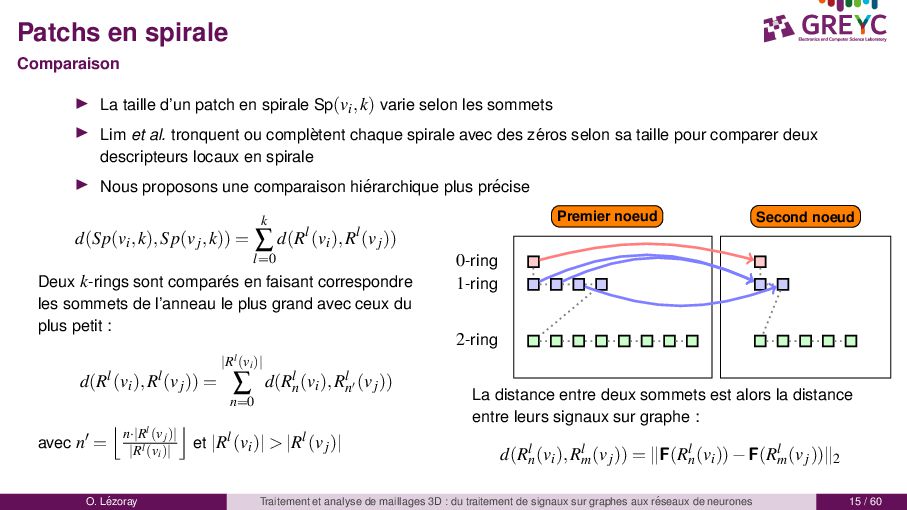

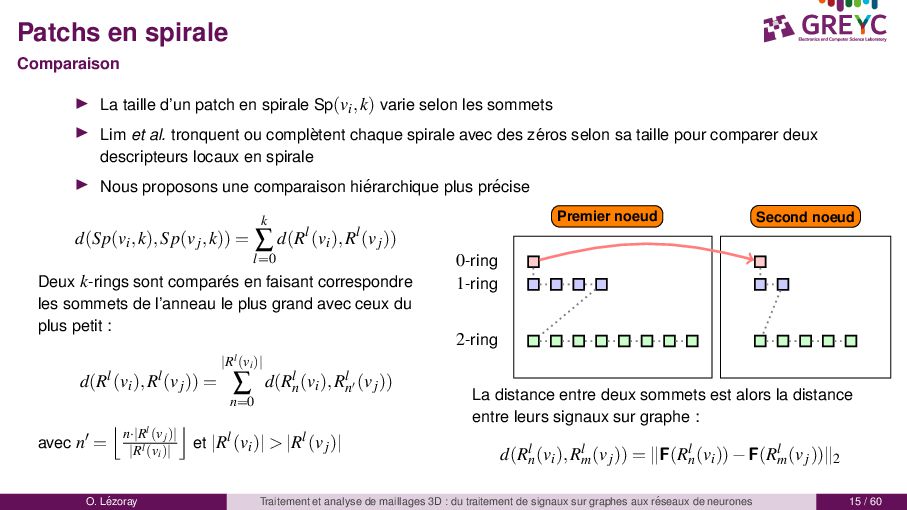

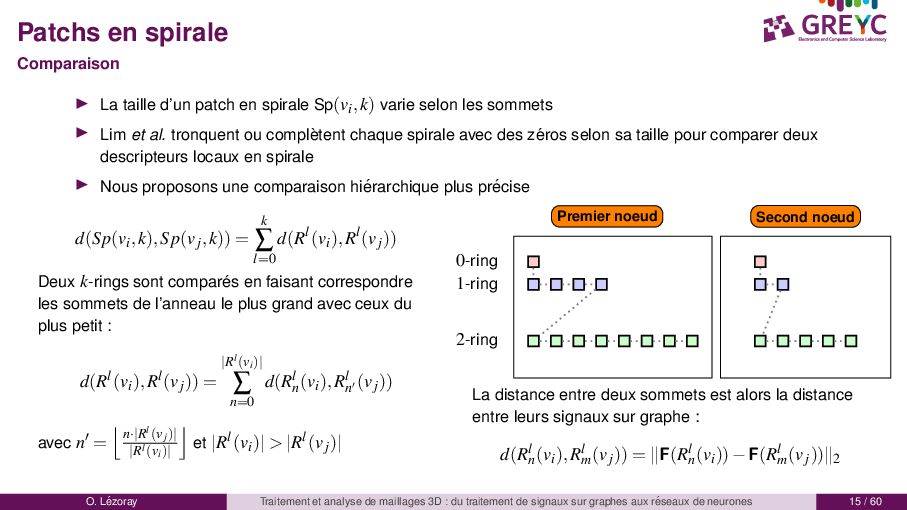

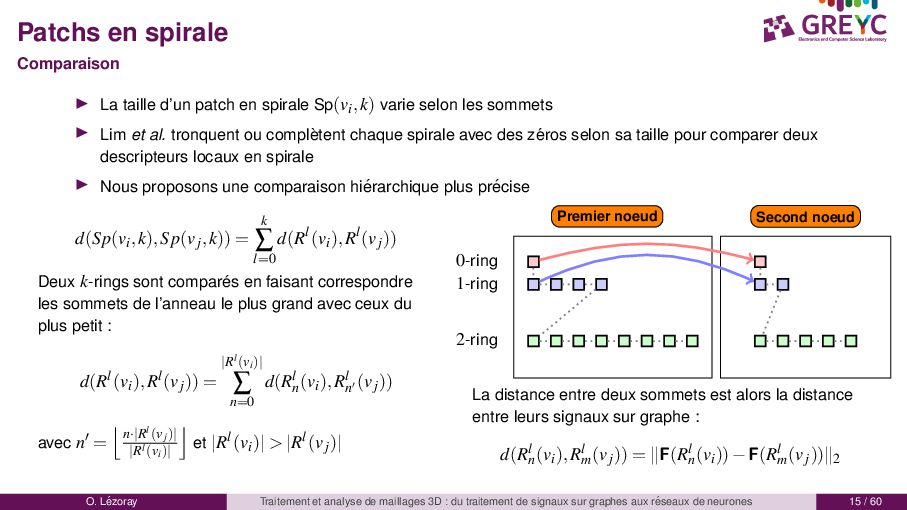

  19. Patchs en spirale Comparaison ▶ La taille d’un patch en

    spirale Sp(vi,k) varie selon les sommets ▶ Lim et al. tronquent ou compl` etent chaque spirale avec des z´ eros selon sa taille pour comparer deux descripteurs locaux en spirale ▶ Nous proposons une comparaison hi´ erarchique plus pr´ ecise d(Sp(vi,k),Sp(vj,k)) = k ∑ l=0 d(Rl(vi),Rl(vj)) Deux k-rings sont compar´ es en faisant correspondre les sommets de l’anneau le plus grand avec ceux du plus petit : d(Rl(vi),Rl(vj)) = |Rl (vi)| ∑ n=0 d(Rl n (vi),Rl n′ (vj)) avec n′ = n·|Rl (vj)| |Rl (vi)| et |Rl(vi)| > |Rl(vj)| Premier noeud Second noeud 0-ring 1-ring 2-ring La distance entre deux sommets est alors la distance entre leurs signaux sur graphe : d(Rl n (vi),Rl m (vj)) = ∥F(Rl n (vi))−F(Rl m (vj))∥2 O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 15 / 60
  20. Patchs en spirale Comparaison ▶ La taille d’un patch en

    spirale Sp(vi,k) varie selon les sommets ▶ Lim et al. tronquent ou compl` etent chaque spirale avec des z´ eros selon sa taille pour comparer deux descripteurs locaux en spirale ▶ Nous proposons une comparaison hi´ erarchique plus pr´ ecise d(Sp(vi,k),Sp(vj,k)) = k ∑ l=0 d(Rl(vi),Rl(vj)) Deux k-rings sont compar´ es en faisant correspondre les sommets de l’anneau le plus grand avec ceux du plus petit : d(Rl(vi),Rl(vj)) = |Rl (vi)| ∑ n=0 d(Rl n (vi),Rl n′ (vj)) avec n′ = n·|Rl (vj)| |Rl (vi)| et |Rl(vi)| > |Rl(vj)| Premier noeud Second noeud 0-ring 1-ring 2-ring La distance entre deux sommets est alors la distance entre leurs signaux sur graphe : d(Rl n (vi),Rl m (vj)) = ∥F(Rl n (vi))−F(Rl m (vj))∥2 O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 15 / 60
  21. Patchs en spirale Comparaison ▶ La taille d’un patch en

    spirale Sp(vi,k) varie selon les sommets ▶ Lim et al. tronquent ou compl` etent chaque spirale avec des z´ eros selon sa taille pour comparer deux descripteurs locaux en spirale ▶ Nous proposons une comparaison hi´ erarchique plus pr´ ecise d(Sp(vi,k),Sp(vj,k)) = k ∑ l=0 d(Rl(vi),Rl(vj)) Deux k-rings sont compar´ es en faisant correspondre les sommets de l’anneau le plus grand avec ceux du plus petit : d(Rl(vi),Rl(vj)) = |Rl (vi)| ∑ n=0 d(Rl n (vi),Rl n′ (vj)) avec n′ = n·|Rl (vj)| |Rl (vi)| et |Rl(vi)| > |Rl(vj)| Premier noeud Second noeud 0-ring 1-ring 2-ring La distance entre deux sommets est alors la distance entre leurs signaux sur graphe : d(Rl n (vi),Rl m (vj)) = ∥F(Rl n (vi))−F(Rl m (vj))∥2 O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 15 / 60
  22. Patchs en spirale Comparaison ▶ La taille d’un patch en

    spirale Sp(vi,k) varie selon les sommets ▶ Lim et al. tronquent ou compl` etent chaque spirale avec des z´ eros selon sa taille pour comparer deux descripteurs locaux en spirale ▶ Nous proposons une comparaison hi´ erarchique plus pr´ ecise d(Sp(vi,k),Sp(vj,k)) = k ∑ l=0 d(Rl(vi),Rl(vj)) Deux k-rings sont compar´ es en faisant correspondre les sommets de l’anneau le plus grand avec ceux du plus petit : d(Rl(vi),Rl(vj)) = |Rl (vi)| ∑ n=0 d(Rl n (vi),Rl n′ (vj)) avec n′ = n·|Rl (vj)| |Rl (vi)| et |Rl(vi)| > |Rl(vj)| Premier noeud Second noeud 0-ring 1-ring 2-ring La distance entre deux sommets est alors la distance entre leurs signaux sur graphe : d(Rl n (vi),Rl m (vj)) = ∥F(Rl n (vi))−F(Rl m (vj))∥2 O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 15 / 60
  23. Patchs en spirale Comparaison ▶ La taille d’un patch en

    spirale Sp(vi,k) varie selon les sommets ▶ Lim et al. tronquent ou compl` etent chaque spirale avec des z´ eros selon sa taille pour comparer deux descripteurs locaux en spirale ▶ Nous proposons une comparaison hi´ erarchique plus pr´ ecise d(Sp(vi,k),Sp(vj,k)) = k ∑ l=0 d(Rl(vi),Rl(vj)) Deux k-rings sont compar´ es en faisant correspondre les sommets de l’anneau le plus grand avec ceux du plus petit : d(Rl(vi),Rl(vj)) = |Rl (vi)| ∑ n=0 d(Rl n (vi),Rl n′ (vj)) avec n′ = n·|Rl (vj)| |Rl (vi)| et |Rl(vi)| > |Rl(vj)| Premier noeud Second noeud 0-ring 1-ring 2-ring La distance entre deux sommets est alors la distance entre leurs signaux sur graphe : d(Rl n (vi),Rl m (vj)) = ∥F(Rl n (vi))−F(Rl m (vj))∥2 O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 15 / 60
  24. Patchs en spirale Comparaison ▶ La taille d’un patch en

    spirale Sp(vi,k) varie selon les sommets ▶ Lim et al. tronquent ou compl` etent chaque spirale avec des z´ eros selon sa taille pour comparer deux descripteurs locaux en spirale ▶ Nous proposons une comparaison hi´ erarchique plus pr´ ecise d(Sp(vi,k),Sp(vj,k)) = k ∑ l=0 d(Rl(vi),Rl(vj)) Deux k-rings sont compar´ es en faisant correspondre les sommets de l’anneau le plus grand avec ceux du plus petit : d(Rl(vi),Rl(vj)) = |Rl (vi)| ∑ n=0 d(Rl n (vi),Rl n′ (vj)) avec n′ = n·|Rl (vj)| |Rl (vi)| et |Rl(vi)| > |Rl(vj)| Premier noeud Second noeud 0-ring 1-ring 2-ring La distance entre deux sommets est alors la distance entre leurs signaux sur graphe : d(Rl n (vi),Rl m (vj)) = ∥F(Rl n (vi))−F(Rl m (vj))∥2 O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 15 / 60
  25. Patchs en spirale Comparaison ▶ La taille d’un patch en

    spirale Sp(vi,k) varie selon les sommets ▶ Lim et al. tronquent ou compl` etent chaque spirale avec des z´ eros selon sa taille pour comparer deux descripteurs locaux en spirale ▶ Nous proposons une comparaison hi´ erarchique plus pr´ ecise d(Sp(vi,k),Sp(vj,k)) = k ∑ l=0 d(Rl(vi),Rl(vj)) Deux k-rings sont compar´ es en faisant correspondre les sommets de l’anneau le plus grand avec ceux du plus petit : d(Rl(vi),Rl(vj)) = |Rl (vi)| ∑ n=0 d(Rl n (vi),Rl n′ (vj)) avec n′ = n·|Rl (vj)| |Rl (vi)| et |Rl(vi)| > |Rl(vj)| Premier noeud Second noeud 0-ring 1-ring 2-ring La distance entre deux sommets est alors la distance entre leurs signaux sur graphe : d(Rl n (vi),Rl m (vj)) = ∥F(Rl n (vi))−F(Rl m (vj))∥2 O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 15 / 60
  26. Patchs en spirale Comparaison ▶ La taille d’un patch en

    spirale Sp(vi,k) varie selon les sommets ▶ Lim et al. tronquent ou compl` etent chaque spirale avec des z´ eros selon sa taille pour comparer deux descripteurs locaux en spirale ▶ Nous proposons une comparaison hi´ erarchique plus pr´ ecise d(Sp(vi,k),Sp(vj,k)) = k ∑ l=0 d(Rl(vi),Rl(vj)) Deux k-rings sont compar´ es en faisant correspondre les sommets de l’anneau le plus grand avec ceux du plus petit : d(Rl(vi),Rl(vj)) = |Rl (vi)| ∑ n=0 d(Rl n (vi),Rl n′ (vj)) avec n′ = n·|Rl (vj)| |Rl (vi)| et |Rl(vi)| > |Rl(vj)| Premier noeud Second noeud 0-ring 1-ring 2-ring La distance entre deux sommets est alors la distance entre leurs signaux sur graphe : d(Rl n (vi),Rl m (vj)) = ∥F(Rl n (vi))−F(Rl m (vj))∥2 O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 15 / 60

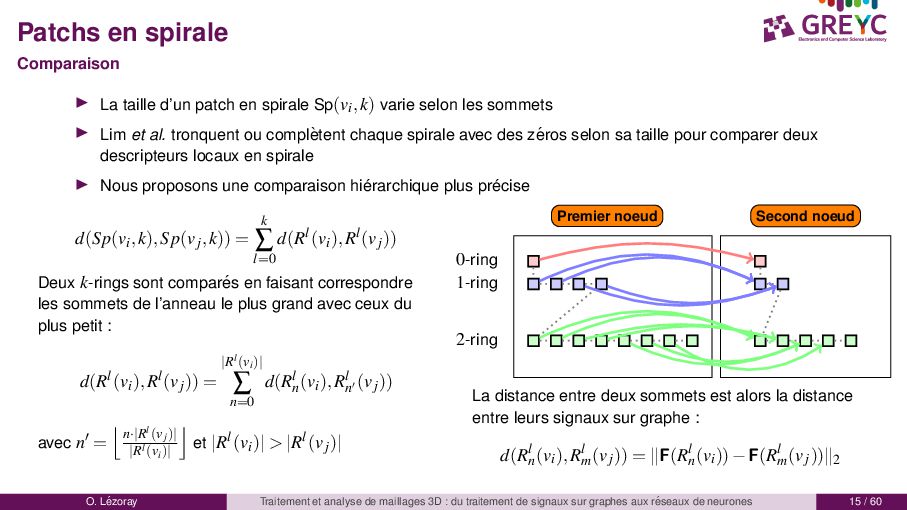

  27. Patchs en spirale Comparaison ▶ La taille d’un patch en

    spirale Sp(vi,k) varie selon les sommets ▶ Lim et al. tronquent ou compl` etent chaque spirale avec des z´ eros selon sa taille pour comparer deux descripteurs locaux en spirale ▶ Nous proposons une comparaison hi´ erarchique plus pr´ ecise d(Sp(vi,k),Sp(vj,k)) = k ∑ l=0 d(Rl(vi),Rl(vj)) Deux k-rings sont compar´ es en faisant correspondre les sommets de l’anneau le plus grand avec ceux du plus petit : d(Rl(vi),Rl(vj)) = |Rl (vi)| ∑ n=0 d(Rl n (vi),Rl n′ (vj)) avec n′ = n·|Rl (vj)| |Rl (vi)| et |Rl(vi)| > |Rl(vj)| Premier noeud Second noeud 0-ring 1-ring 2-ring La distance entre deux sommets est alors la distance entre leurs signaux sur graphe : d(Rl n (vi),Rl m (vj)) = ∥F(Rl n (vi))−F(Rl m (vj))∥2 O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 15 / 60
  28. Patchs en spirale Comparaison ▶ La taille d’un patch en

    spirale Sp(vi,k) varie selon les sommets ▶ Lim et al. tronquent ou compl` etent chaque spirale avec des z´ eros selon sa taille pour comparer deux descripteurs locaux en spirale ▶ Nous proposons une comparaison hi´ erarchique plus pr´ ecise d(Sp(vi,k),Sp(vj,k)) = k ∑ l=0 d(Rl(vi),Rl(vj)) Deux k-rings sont compar´ es en faisant correspondre les sommets de l’anneau le plus grand avec ceux du plus petit : d(Rl(vi),Rl(vj)) = |Rl (vi)| ∑ n=0 d(Rl n (vi),Rl n′ (vj)) avec n′ = n·|Rl (vj)| |Rl (vi)| et |Rl(vi)| > |Rl(vj)| Premier noeud Second noeud 0-ring 1-ring 2-ring La distance entre deux sommets est alors la distance entre leurs signaux sur graphe : d(Rl n (vi),Rl m (vj)) = ∥F(Rl n (vi))−F(Rl m (vj))∥2 O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 15 / 60
  29. Patchs en spirale Comparaison ▶ La taille d’un patch en

    spirale Sp(vi,k) varie selon les sommets ▶ Lim et al. tronquent ou compl` etent chaque spirale avec des z´ eros selon sa taille pour comparer deux descripteurs locaux en spirale ▶ Nous proposons une comparaison hi´ erarchique plus pr´ ecise d(Sp(vi,k),Sp(vj,k)) = k ∑ l=0 d(Rl(vi),Rl(vj)) Deux k-rings sont compar´ es en faisant correspondre les sommets de l’anneau le plus grand avec ceux du plus petit : d(Rl(vi),Rl(vj)) = |Rl (vi)| ∑ n=0 d(Rl n (vi),Rl n′ (vj)) avec n′ = n·|Rl (vj)| |Rl (vi)| et |Rl(vi)| > |Rl(vj)| Premier noeud Second noeud 0-ring 1-ring 2-ring La distance entre deux sommets est alors la distance entre leurs signaux sur graphe : d(Rl n (vi),Rl m (vj)) = ∥F(Rl n (vi))−F(Rl m (vj))∥2 O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 15 / 60
  30. Patchs en spirale Comparaison ▶ La taille d’un patch en

    spirale Sp(vi,k) varie selon les sommets ▶ Lim et al. tronquent ou compl` etent chaque spirale avec des z´ eros selon sa taille pour comparer deux descripteurs locaux en spirale ▶ Nous proposons une comparaison hi´ erarchique plus pr´ ecise d(Sp(vi,k),Sp(vj,k)) = k ∑ l=0 d(Rl(vi),Rl(vj)) Deux k-rings sont compar´ es en faisant correspondre les sommets de l’anneau le plus grand avec ceux du plus petit : d(Rl(vi),Rl(vj)) = |Rl (vi)| ∑ n=0 d(Rl n (vi),Rl n′ (vj)) avec n′ = n·|Rl (vj)| |Rl (vi)| et |Rl(vi)| > |Rl(vj)| Premier noeud Second noeud 0-ring 1-ring 2-ring La distance entre deux sommets est alors la distance entre leurs signaux sur graphe : d(Rl n (vi),Rl m (vj)) = ∥F(Rl n (vi))−F(Rl m (vj))∥2 O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 15 / 60
  31. Patchs en spirale Comparaison ▶ La taille d’un patch en

    spirale Sp(vi,k) varie selon les sommets ▶ Lim et al. tronquent ou compl` etent chaque spirale avec des z´ eros selon sa taille pour comparer deux descripteurs locaux en spirale ▶ Nous proposons une comparaison hi´ erarchique plus pr´ ecise d(Sp(vi,k),Sp(vj,k)) = k ∑ l=0 d(Rl(vi),Rl(vj)) Deux k-rings sont compar´ es en faisant correspondre les sommets de l’anneau le plus grand avec ceux du plus petit : d(Rl(vi),Rl(vj)) = |Rl (vi)| ∑ n=0 d(Rl n (vi),Rl n′ (vj)) avec n′ = n·|Rl (vj)| |Rl (vi)| et |Rl(vi)| > |Rl(vj)| Premier noeud Second noeud 0-ring 1-ring 2-ring La distance entre deux sommets est alors la distance entre leurs signaux sur graphe : d(Rl n (vi),Rl m (vj)) = ∥F(Rl n (vi))−F(Rl m (vj))∥2 O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 15 / 60
  32. Patchs en spirale Comparaison ▶ La taille d’un patch en

    spirale Sp(vi,k) varie selon les sommets ▶ Lim et al. tronquent ou compl` etent chaque spirale avec des z´ eros selon sa taille pour comparer deux descripteurs locaux en spirale ▶ Nous proposons une comparaison hi´ erarchique plus pr´ ecise d(Sp(vi,k),Sp(vj,k)) = k ∑ l=0 d(Rl(vi),Rl(vj)) Deux k-rings sont compar´ es en faisant correspondre les sommets de l’anneau le plus grand avec ceux du plus petit : d(Rl(vi),Rl(vj)) = |Rl (vi)| ∑ n=0 d(Rl n (vi),Rl n′ (vj)) avec n′ = n·|Rl (vj)| |Rl (vi)| et |Rl(vi)| > |Rl(vj)| Premier noeud Second noeud 0-ring 1-ring 2-ring La distance entre deux sommets est alors la distance entre leurs signaux sur graphe : d(Rl n (vi),Rl m (vj)) = ∥F(Rl n (vi))−F(Rl m (vj))∥2 O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 15 / 60

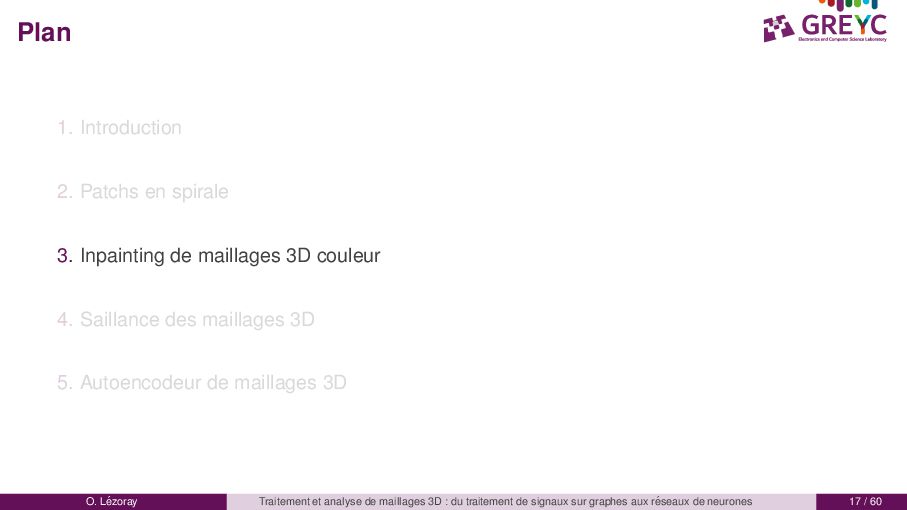

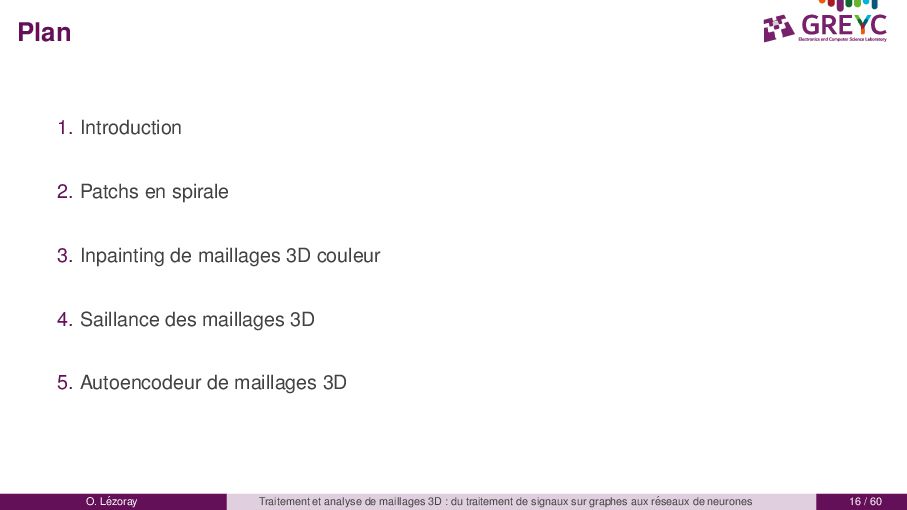

  33. Plan 1. Introduction 2. Patchs en spirale 3. Inpainting de

    maillages 3D couleur 4. Saillance des maillages 3D 5. Autoencodeur de maillages 3D O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 16 / 60
  34. Plan 1. Introduction 2. Patchs en spirale 3. Inpainting de

    maillages 3D couleur 4. Saillance des maillages 3D 5. Autoencodeur de maillages 3D O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 17 / 60
  35. Qu’est-ce que l’inpainting ? O. L´ ezoray Traitement et analyse

    de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 18 / 60

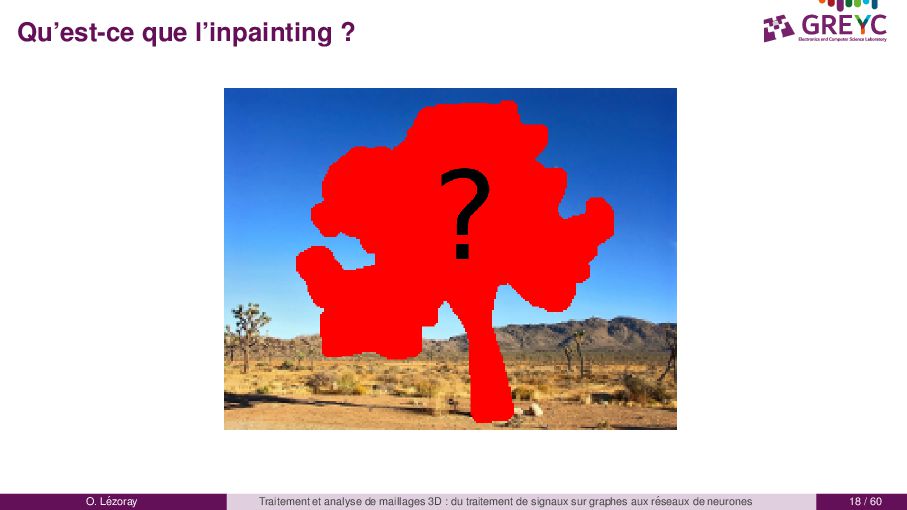

  36. Qu’est-ce que l’inpainting ? O. L´ ezoray Traitement et analyse

    de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 18 / 60
  37. Qu’est-ce que l’inpainting ? O. L´ ezoray Traitement et analyse

    de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 18 / 60
  38. Qu’est-ce que l’inpainting ? O. L´ ezoray Traitement et analyse

    de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 18 / 60
  39. Qu’est-ce que l’inpainting ? O. L´ ezoray Traitement et analyse

    de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 18 / 60
  40. Qu’est-ce que l’inpainting ? O. L´ ezoray Traitement et analyse

    de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 18 / 60

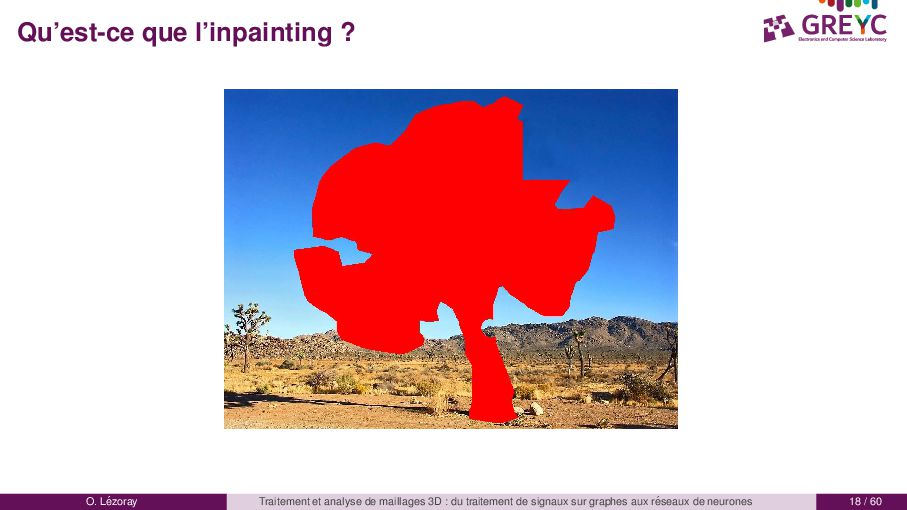

  41. Qu’est-ce que l’inpainting ? O. L´ ezoray Traitement et analyse

    de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 18 / 60
  42. Qu’est-ce que l’inpainting ? M. Daisy, P. Buyssens, D. Tschumperl´

    e, O. L´ ezoray, A smarter exemplar-based inpainting algorithm using local and global heuristics for more geometric coherence, International Conference on Image Processing (ICIP - IEEE), pp. 4622-4626, 2014.. O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 18 / 60

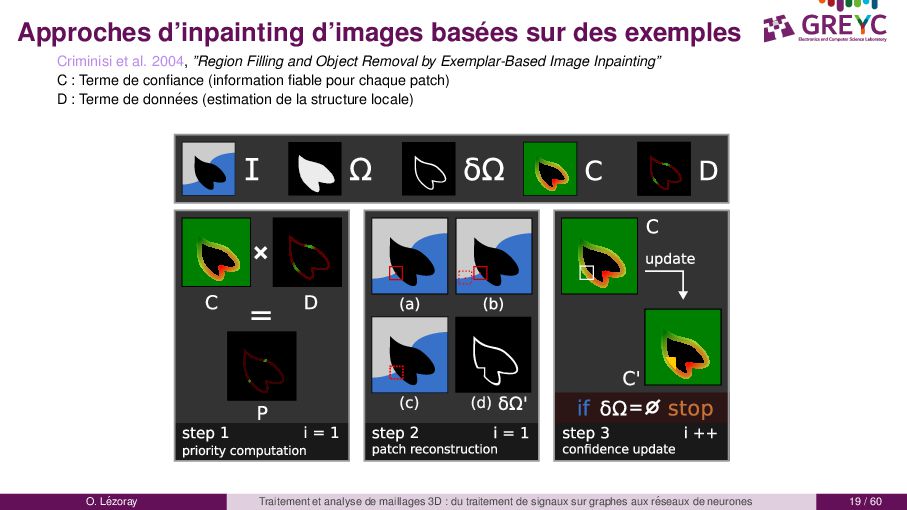

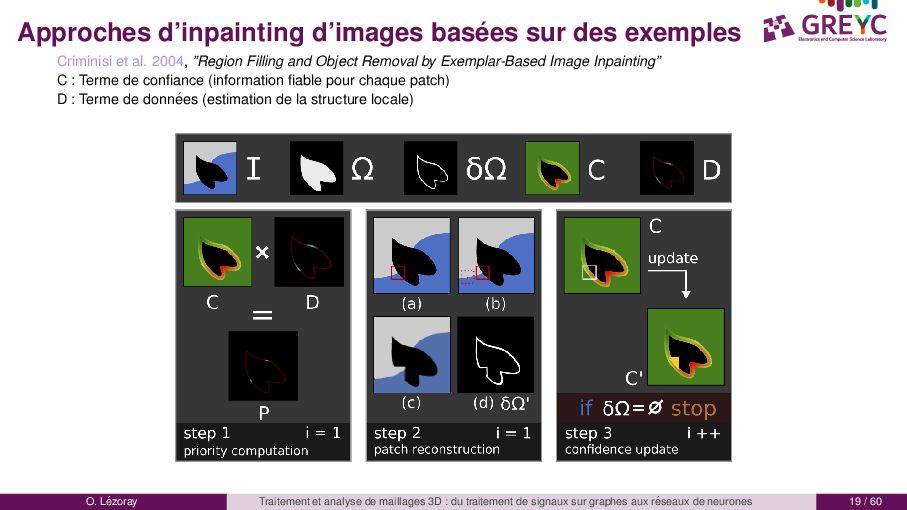

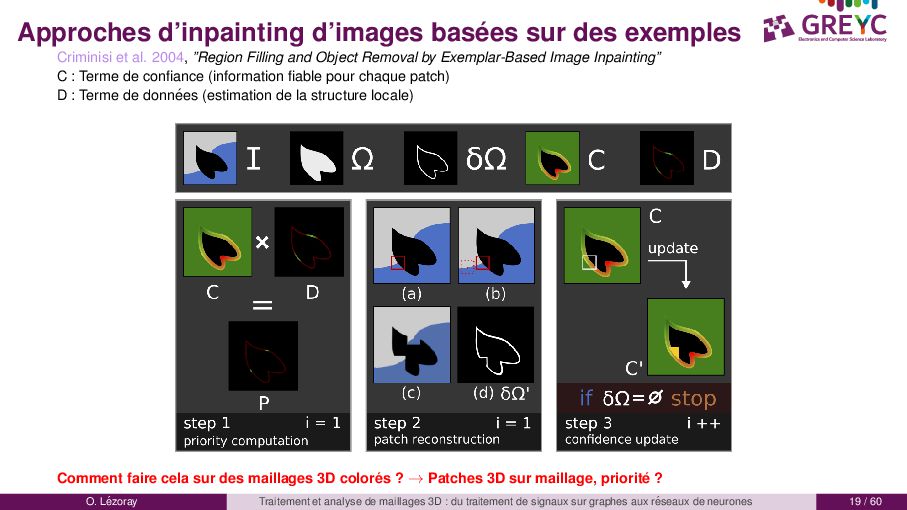

  43. Approches d’inpainting d’images bas´ ees sur des exemples Criminisi et

    al. 2004, ”Region Filling and Object Removal by Exemplar-Based Image Inpainting” C : Terme de confiance (information fiable pour chaque patch) D : Terme de donn´ ees (estimation de la structure locale) O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 19 / 60
  44. Approches d’inpainting d’images bas´ ees sur des exemples Criminisi et

    al. 2004, ”Region Filling and Object Removal by Exemplar-Based Image Inpainting” C : Terme de confiance (information fiable pour chaque patch) D : Terme de donn´ ees (estimation de la structure locale) O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 19 / 60
  45. Approches d’inpainting d’images bas´ ees sur des exemples Criminisi et

    al. 2004, ”Region Filling and Object Removal by Exemplar-Based Image Inpainting” C : Terme de confiance (information fiable pour chaque patch) D : Terme de donn´ ees (estimation de la structure locale) O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 19 / 60
  46. Approches d’inpainting d’images bas´ ees sur des exemples Criminisi et

    al. 2004, ”Region Filling and Object Removal by Exemplar-Based Image Inpainting” C : Terme de confiance (information fiable pour chaque patch) D : Terme de donn´ ees (estimation de la structure locale) Comment faire cela sur des maillages 3D color´ es ? → Patches 3D sur maillage, priorit´ e ? O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 19 / 60

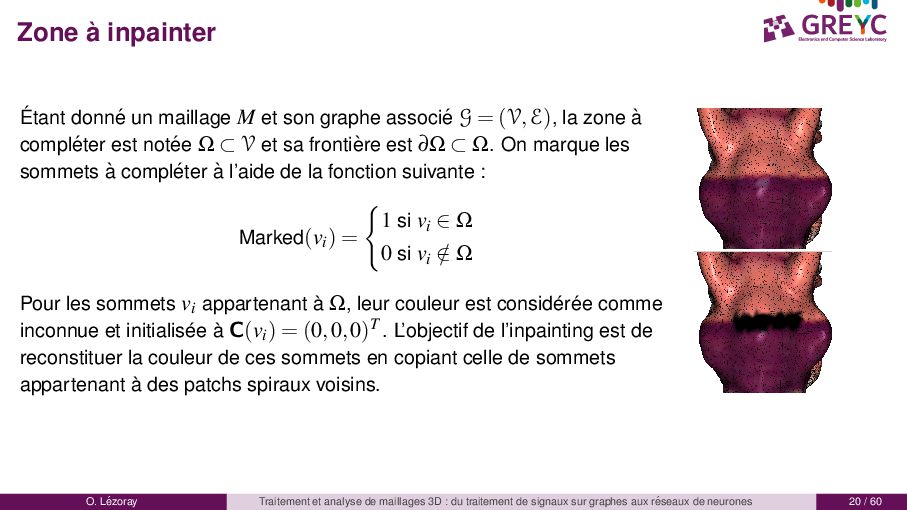

  47. Zone ` a inpainter ´ Etant donn´ e un maillage

    M et son graphe associ´ e G = (V,E), la zone ` a compl´ eter est not´ ee Ω ⊂ V et sa fronti` ere est ∂Ω ⊂ Ω. On marque les sommets ` a compl´ eter ` a l’aide de la fonction suivante : Marked(vi) = 1 si vi ∈ Ω 0 si vi / ∈ Ω Pour les sommets vi appartenant ` a Ω, leur couleur est consid´ er´ ee comme inconnue et initialis´ ee ` a C(vi) = (0,0,0)T . L’objectif de l’inpainting est de reconstituer la couleur de ces sommets en copiant celle de sommets appartenant ` a des patchs spiraux voisins. O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 20 / 60

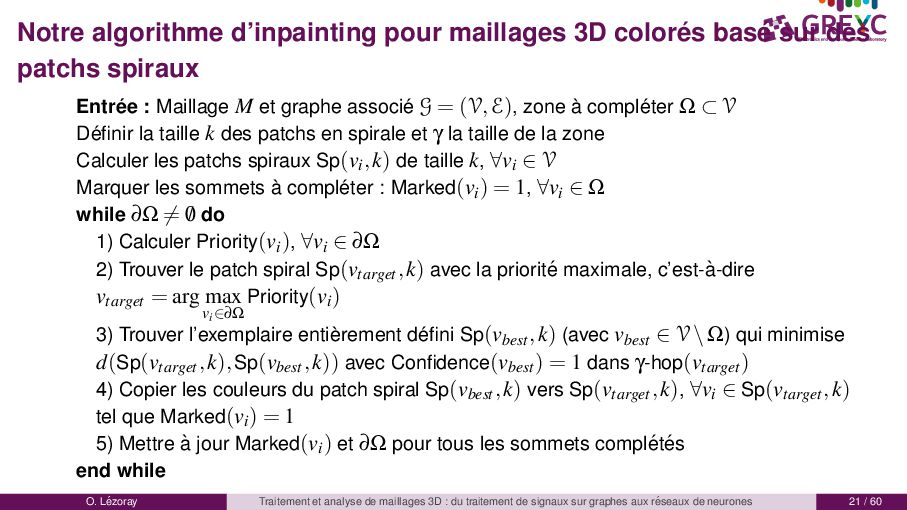

  48. Notre algorithme d’inpainting pour maillages 3D color´ es bas´ e

    sur des patchs spiraux Entr´ ee : Maillage M et graphe associ´ e G = (V,E), zone ` a compl´ eter Ω ⊂ V D´ efinir la taille k des patchs en spirale et γ la taille de la zone Calculer les patchs spiraux Sp(vi,k) de taille k, ∀vi ∈ V Marquer les sommets ` a compl´ eter : Marked(vi) = 1, ∀vi ∈ Ω while ∂Ω ̸= / 0 do 1) Calculer Priority(vi), ∀vi ∈ ∂Ω 2) Trouver le patch spiral Sp(vtarget,k) avec la priorit´ e maximale, c’est-` a-dire vtarget = arg max vi∈∂Ω Priority(vi) 3) Trouver l’exemplaire enti` erement d´ efini Sp(vbest,k) (avec vbest ∈ V\Ω) qui minimise d(Sp(vtarget,k),Sp(vbest,k)) avec Confidence(vbest) = 1 dans γ-hop(vtarget) 4) Copier les couleurs du patch spiral Sp(vbest,k) vers Sp(vtarget,k), ∀vi ∈ Sp(vtarget,k) tel que Marked(vi) = 1 5) Mettre ` a jour Marked(vi) et ∂Ω pour tous les sommets compl´ et´ es end while O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 21 / 60

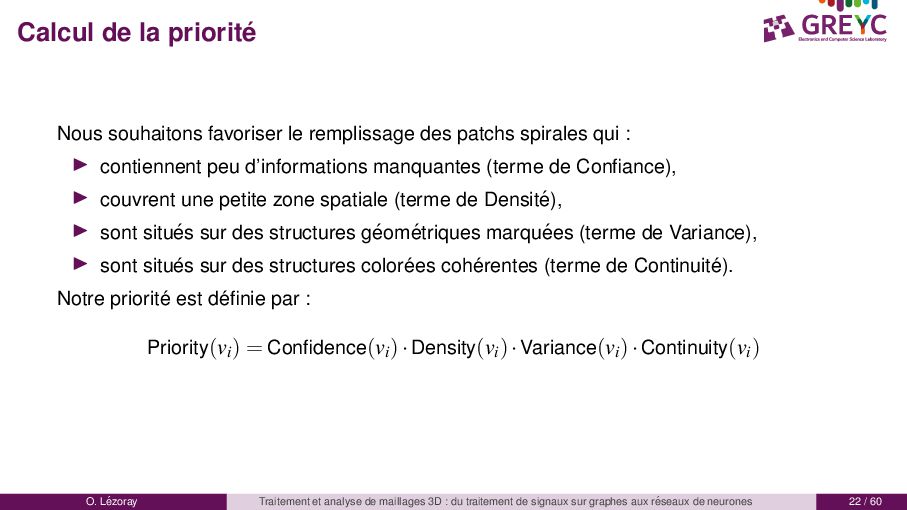

  49. Calcul de la priorit´ e Nous souhaitons favoriser le remplissage

    des patchs spirales qui : ▶ contiennent peu d’informations manquantes (terme de Confiance), ▶ couvrent une petite zone spatiale (terme de Densit´ e), ▶ sont situ´ es sur des structures g´ eom´ etriques marqu´ ees (terme de Variance), ▶ sont situ´ es sur des structures color´ ees coh´ erentes (terme de Continuit´ e). Notre priorit´ e est d´ efinie par : Priority(vi) = Confidence(vi)·Density(vi)·Variance(vi)·Continuity(vi) O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 22 / 60

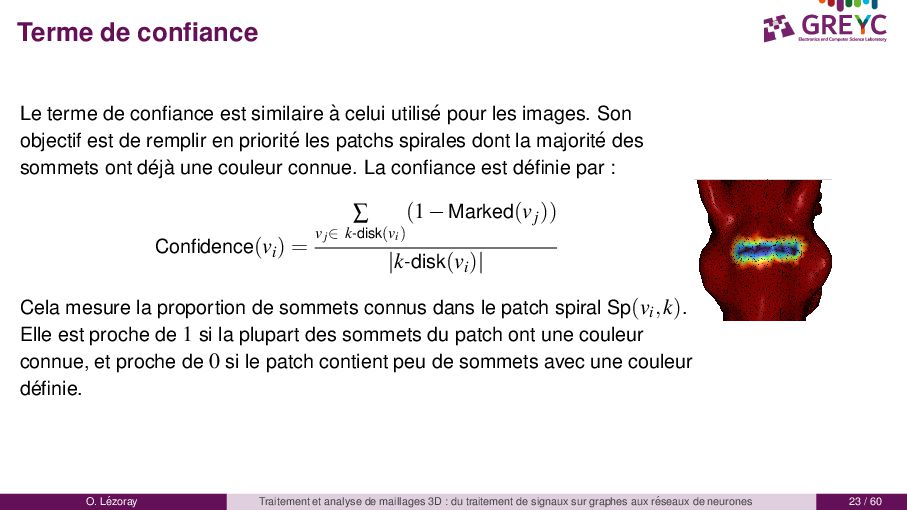

  50. Terme de confiance Le terme de confiance est similaire `

    a celui utilis´ e pour les images. Son objectif est de remplir en priorit´ e les patchs spirales dont la majorit´ e des sommets ont d´ ej` a une couleur connue. La confiance est d´ efinie par : Confidence(vi) = ∑ vj∈ k-disk(vi) (1−Marked(vj)) |k-disk(vi)| Cela mesure la proportion de sommets connus dans le patch spiral Sp(vi,k). Elle est proche de 1 si la plupart des sommets du patch ont une couleur connue, et proche de 0 si le patch contient peu de sommets avec une couleur d´ efinie. O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 23 / 60

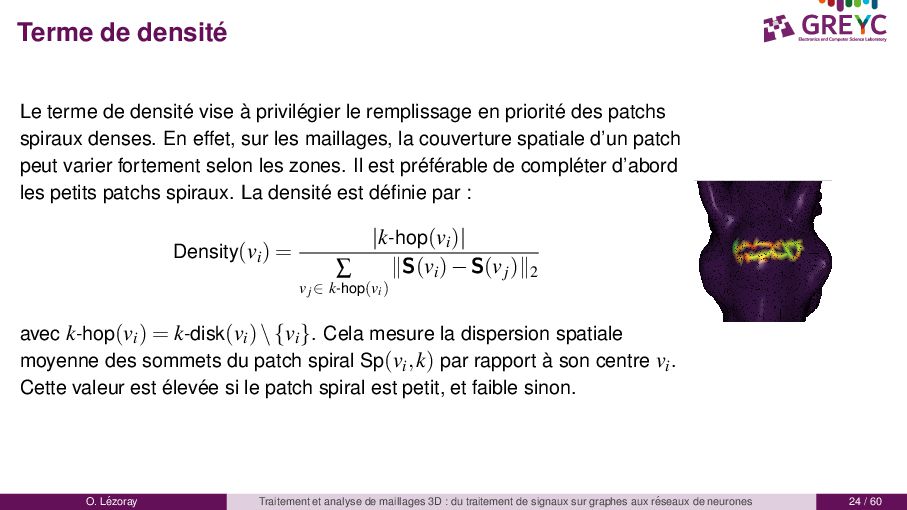

  51. Terme de densit´ e Le terme de densit´ e vise

    ` a privil´ egier le remplissage en priorit´ e des patchs spiraux denses. En effet, sur les maillages, la couverture spatiale d’un patch peut varier fortement selon les zones. Il est pr´ ef´ erable de compl´ eter d’abord les petits patchs spiraux. La densit´ e est d´ efinie par : Density(vi) = |k-hop(vi)| ∑ vj∈ k-hop(vi) ∥S(vi)−S(vj)∥2 avec k-hop(vi) = k-disk(vi)\{vi}. Cela mesure la dispersion spatiale moyenne des sommets du patch spiral Sp(vi,k) par rapport ` a son centre vi. Cette valeur est ´ elev´ ee si le patch spiral est petit, et faible sinon. O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 24 / 60

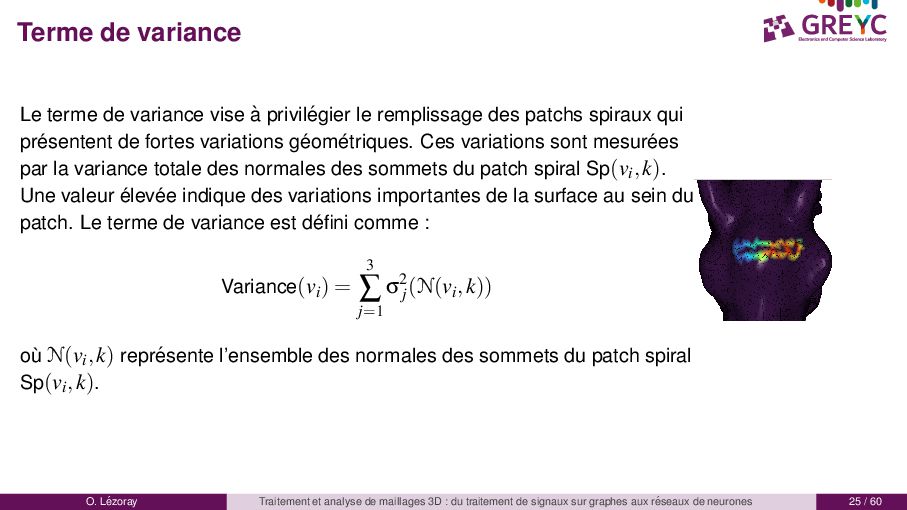

  52. Terme de variance Le terme de variance vise ` a

    privil´ egier le remplissage des patchs spiraux qui pr´ esentent de fortes variations g´ eom´ etriques. Ces variations sont mesur´ ees par la variance totale des normales des sommets du patch spiral Sp(vi,k). Une valeur ´ elev´ ee indique des variations importantes de la surface au sein du patch. Le terme de variance est d´ efini comme : Variance(vi) = 3 ∑ j=1 σ2 j (N(vi,k)) o` u N(vi,k) repr´ esente l’ensemble des normales des sommets du patch spiral Sp(vi,k). O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 25 / 60

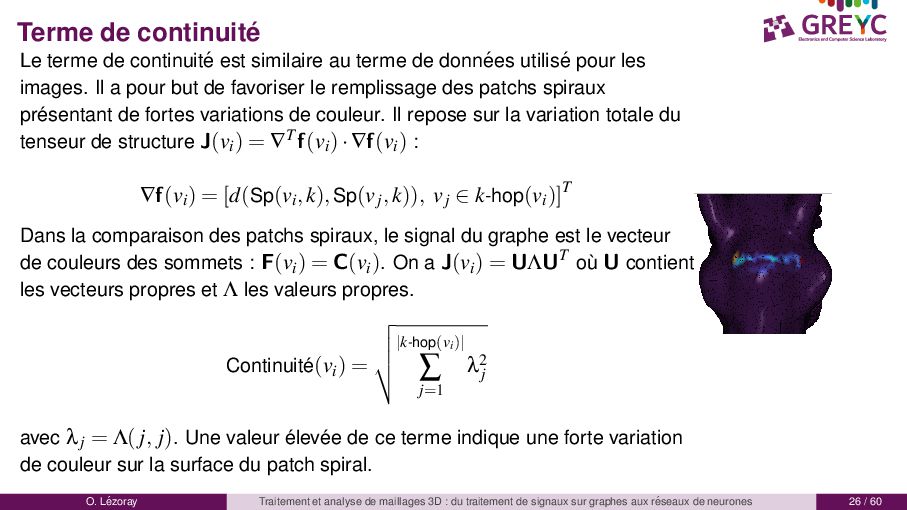

  53. Terme de continuit´ e Le terme de continuit´ e est

    similaire au terme de donn´ ees utilis´ e pour les images. Il a pour but de favoriser le remplissage des patchs spiraux pr´ esentant de fortes variations de couleur. Il repose sur la variation totale du tenseur de structure J(vi) = ∇T f(vi)·∇f(vi) : ∇f(vi) = [d(Sp(vi,k),Sp(vj,k)), vj ∈ k-hop(vi)]T Dans la comparaison des patchs spiraux, le signal du graphe est le vecteur de couleurs des sommets : F(vi) = C(vi). On a J(vi) = UΛUT o` u U contient les vecteurs propres et Λ les valeurs propres. Continuit´ e(vi) = |k-hop(vi)| ∑ j=1 λ2 j avec λj = Λ(j, j). Une valeur ´ elev´ ee de ce terme indique une forte variation de couleur sur la surface du patch spiral. O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 26 / 60

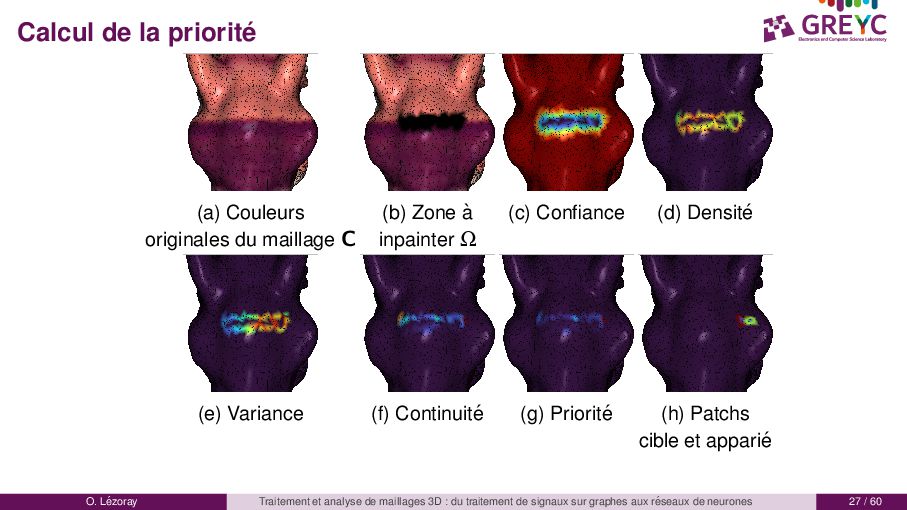

  54. Calcul de la priorit´ e (a) Couleurs (b) Zone `

    a (c) Confiance (d) Densit´ e originales du maillage C inpainter Ω (e) Variance (f) Continuit´ e (g) Priorit´ e (h) Patchs cible et appari´ e O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 27 / 60

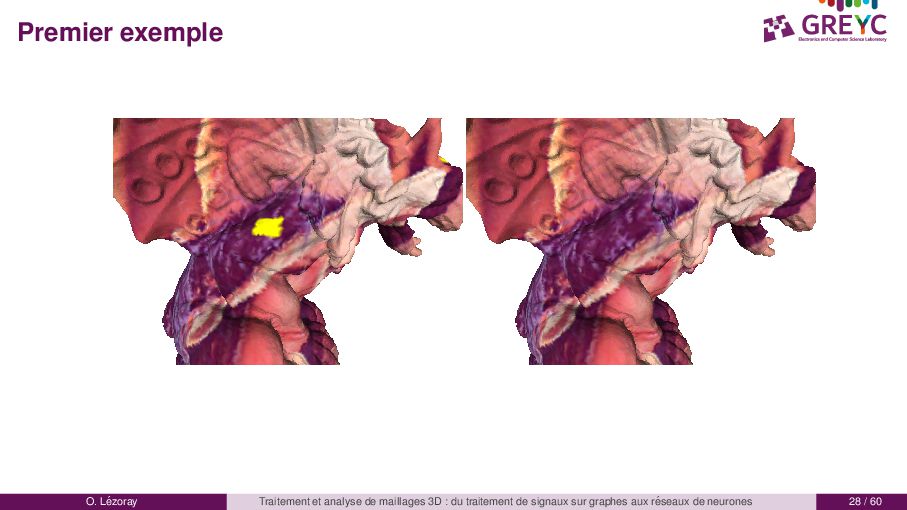

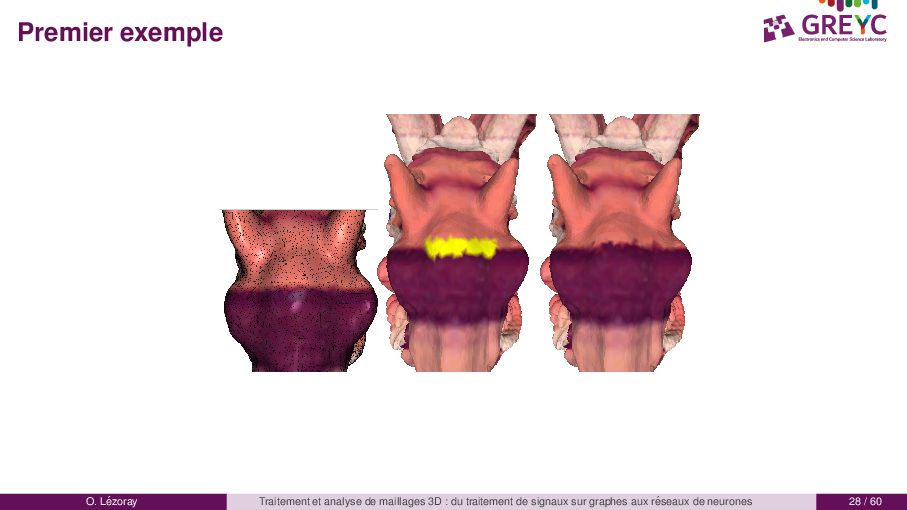

  55. Premier exemple O. L´ ezoray Traitement et analyse de maillages

    3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 28 / 60
  56. Premier exemple O. L´ ezoray Traitement et analyse de maillages

    3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 28 / 60

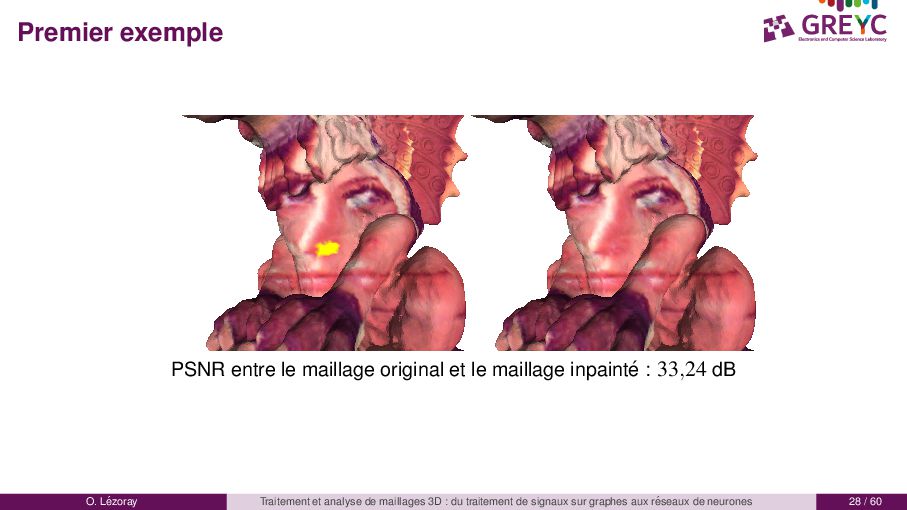

  57. Premier exemple PSNR entre le maillage original et le maillage

    inpaint´ e : 33,24 dB O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 28 / 60

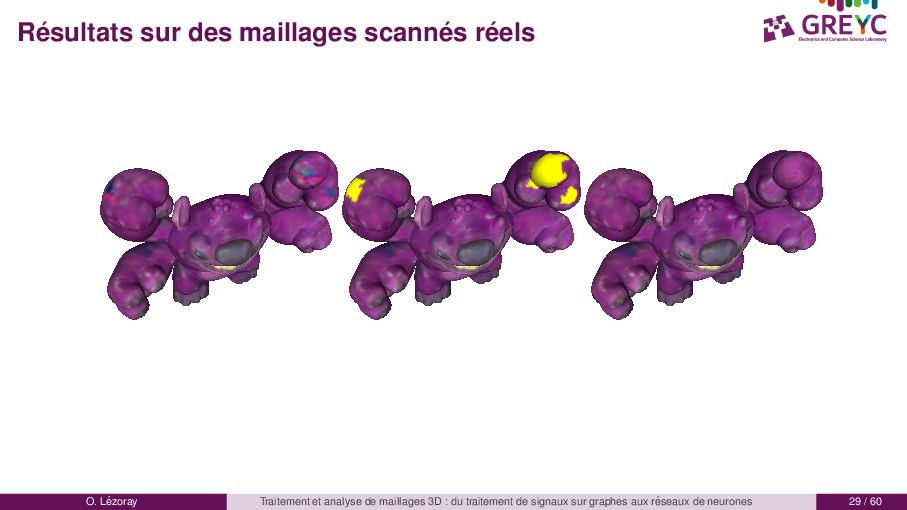

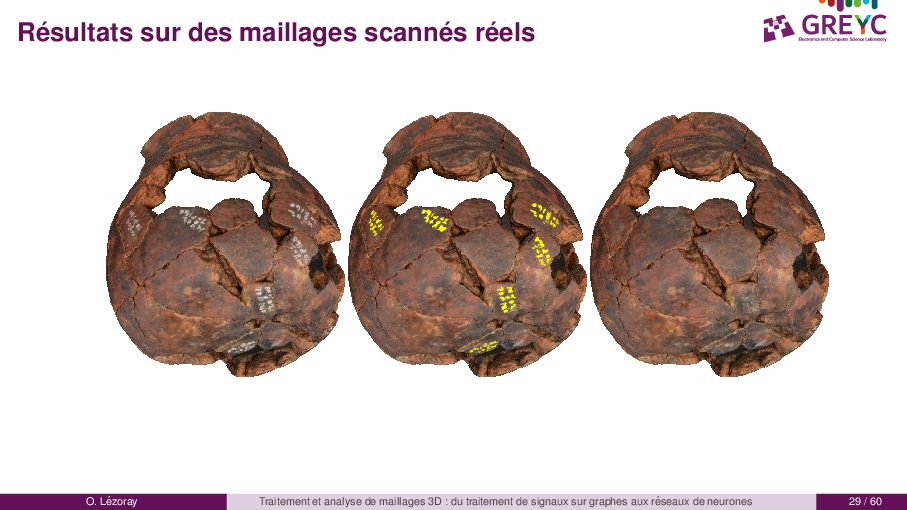

  58. R´ esultats sur des maillages scann´ es r´ eels O.

    L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 29 / 60
  59. R´ esultats sur des maillages scann´ es r´ eels O.

    L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 29 / 60

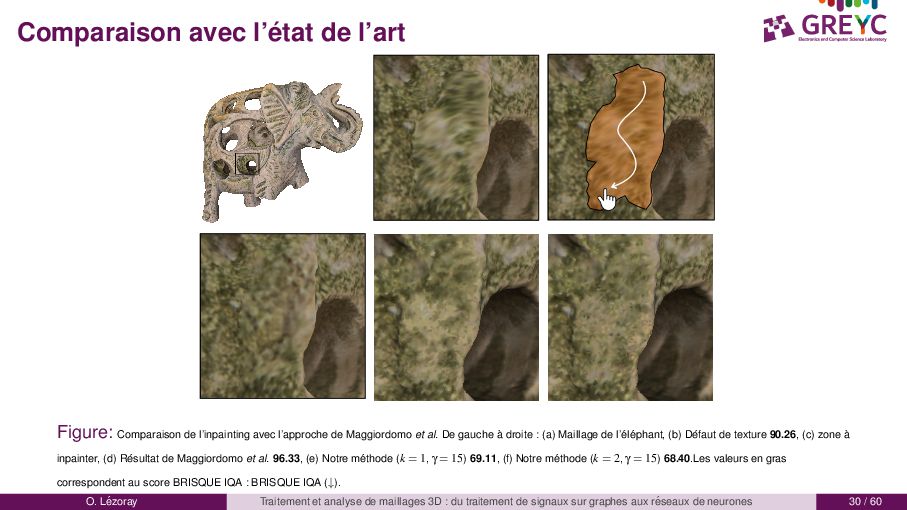

  60. Comparaison avec l’´ etat de l’art Figure: Comparaison de l’inpainting

    avec l’approche de Maggiordomo et al. De gauche ` a droite : (a) Maillage de l’´ el´ ephant, (b) D´ efaut de texture 90.26, (c) zone ` a inpainter, (d) R´ esultat de Maggiordomo et al. 96.33, (e) Notre m´ ethode (k = 1, γ = 15) 69.11, (f) Notre m´ ethode (k = 2, γ = 15) 68.40.Les valeurs en gras correspondent au score BRISQUE IQA : BRISQUE IQA (↓). O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 30 / 60

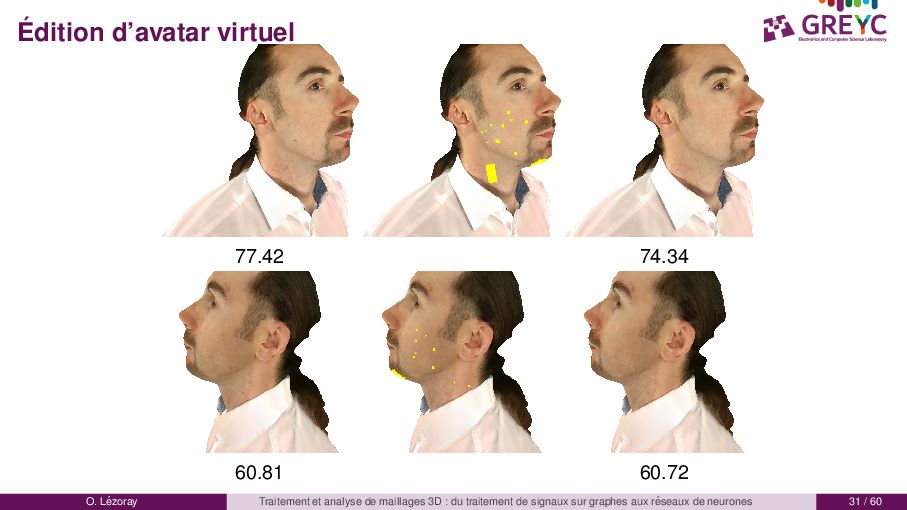

  61. ´ Edition d’avatar virtuel 77.42 74.34 60.81 60.72 O. L´

    ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 31 / 60

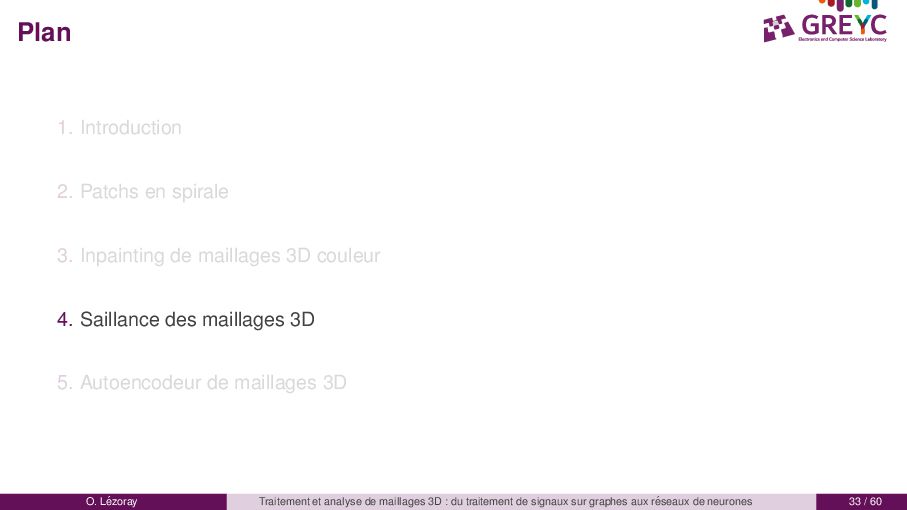

  62. Plan 1. Introduction 2. Patchs en spirale 3. Inpainting de

    maillages 3D couleur 4. Saillance des maillages 3D 5. Autoencodeur de maillages 3D O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 32 / 60
  63. Plan 1. Introduction 2. Patchs en spirale 3. Inpainting de

    maillages 3D couleur 4. Saillance des maillages 3D 5. Autoencodeur de maillages 3D O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 33 / 60

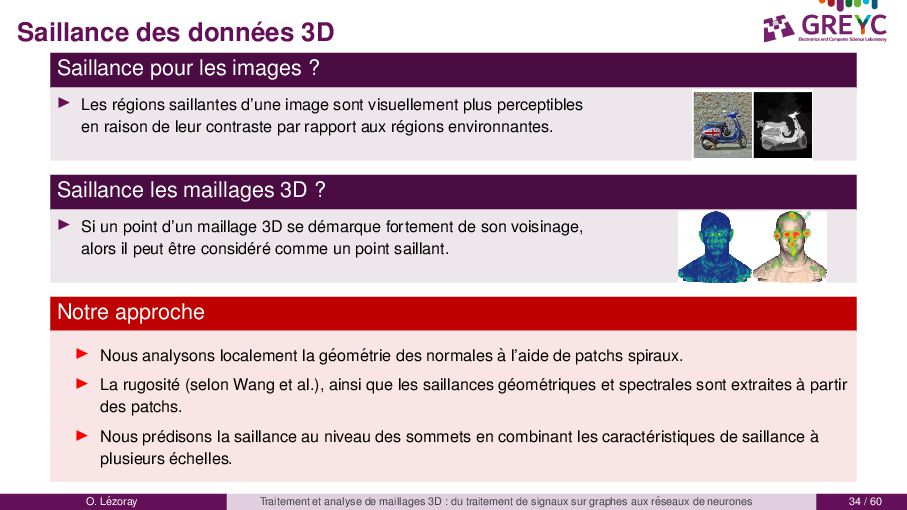

  64. Saillance des donn´ ees 3D Saillance pour les images ?

    ▶ Les r´ egions saillantes d’une image sont visuellement plus perceptibles en raison de leur contraste par rapport aux r´ egions environnantes. Saillance les maillages 3D ? ▶ Si un point d’un maillage 3D se d´ emarque fortement de son voisinage, alors il peut ˆ etre consid´ er´ e comme un point saillant. Notre approche ▶ Nous analysons localement la g´ eom´ etrie des normales ` a l’aide de patchs spiraux. ▶ La rugosit´ e (selon Wang et al.), ainsi que les saillances g´ eom´ etriques et spectrales sont extraites ` a partir des patchs. ▶ Nous pr´ edisons la saillance au niveau des sommets en combinant les caract´ eristiques de saillance ` a plusieurs ´ echelles. O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 34 / 60

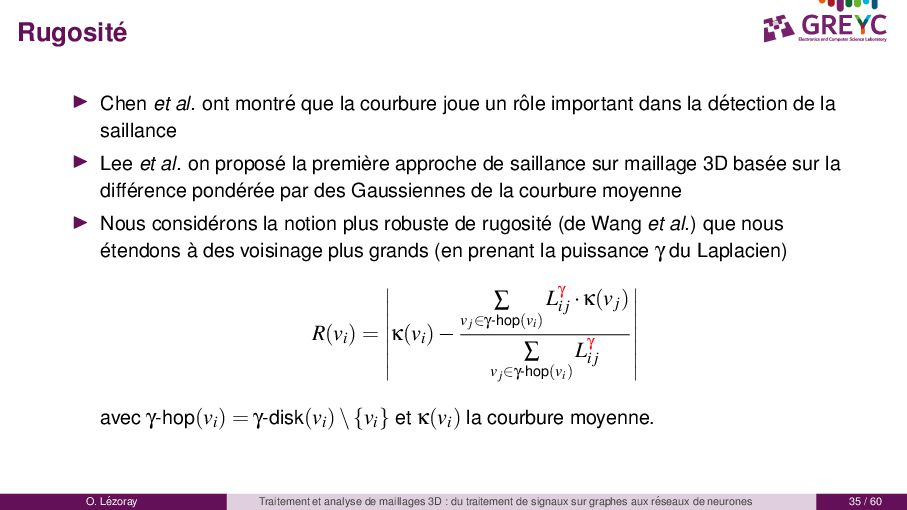

  65. Rugosit´ e ▶ Chen et al. ont montr´ e que

    la courbure joue un rˆ ole important dans la d´ etection de la saillance ▶ Lee et al. on propos´ e la premi` ere approche de saillance sur maillage 3D bas´ ee sur la diff´ erence pond´ er´ ee par des Gaussiennes de la courbure moyenne ▶ Nous consid´ erons la notion plus robuste de rugosit´ e (de Wang et al.) que nous ´ etendons ` a des voisinage plus grands (en prenant la puissance γ du Laplacien) R(vi) = κ(vi)− ∑ vj∈γ-hop(vi) Lγ i j ·κ(vj) ∑ vj∈γ-hop(vi) Lγ i j avec γ-hop(vi) = γ-disk(vi)\{vi} et κ(vi) la courbure moyenne. O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 35 / 60

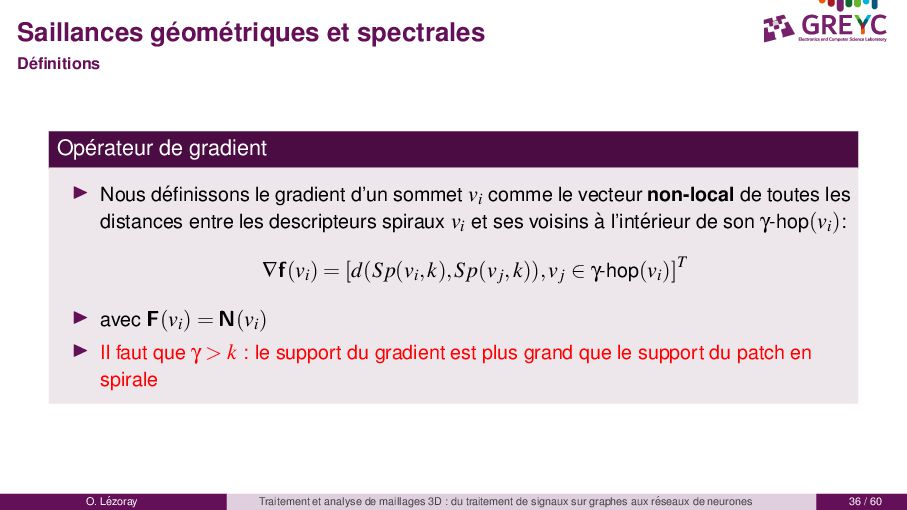

  66. Saillances g´ eom´ etriques et spectrales D´ efinitions Op´ erateur

    de gradient ▶ Nous d´ efinissons le gradient d’un sommet vi comme le vecteur non-local de toutes les distances entre les descripteurs spiraux vi et ses voisins ` a l’int´ erieur de son γ-hop(vi): ∇f(vi) = [d(Sp(vi,k),Sp(vj,k)),vj ∈ γ-hop(vi)]T ▶ avec F(vi) = N(vi) ▶ Il faut que γ > k : le support du gradient est plus grand que le support du patch en spirale O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 36 / 60

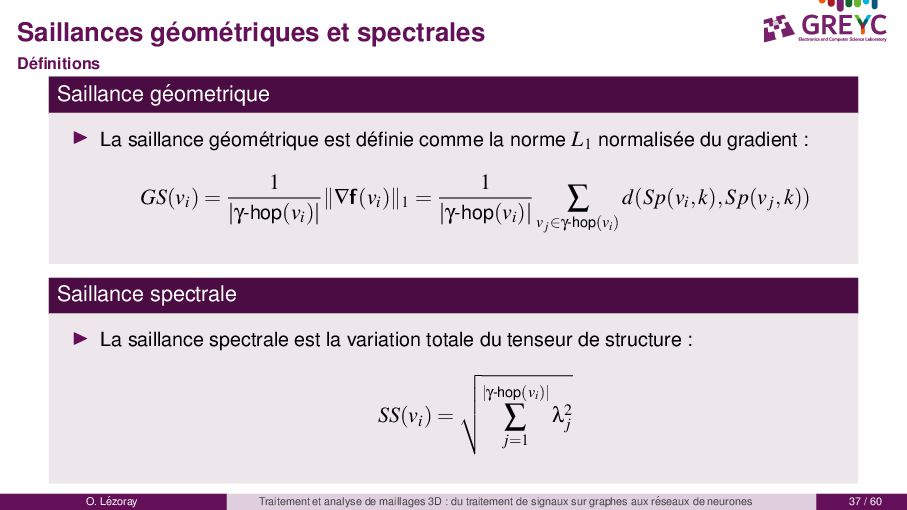

  67. Saillances g´ eom´ etriques et spectrales D´ efinitions Saillance g´

    eometrique ▶ La saillance g´ eom´ etrique est d´ efinie comme la norme L1 normalis´ ee du gradient : GS(vi) = 1 |γ-hop(vi)| ∥∇f(vi)∥1 = 1 |γ-hop(vi)| ∑ vj∈γ-hop(vi) d(Sp(vi,k),Sp(vj,k)) Saillance spectrale ▶ La saillance spectrale est la variation totale du tenseur de structure : SS(vi) = |γ-hop(vi)| ∑ j=1 λ2 j O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 37 / 60

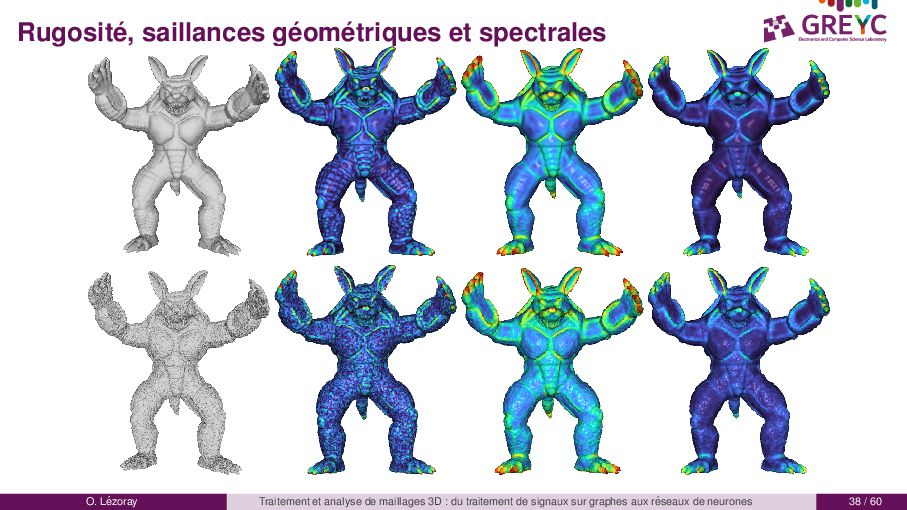

  68. Rugosit´ e, saillances g´ eom´ etriques et spectrales O. L´

    ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 38 / 60

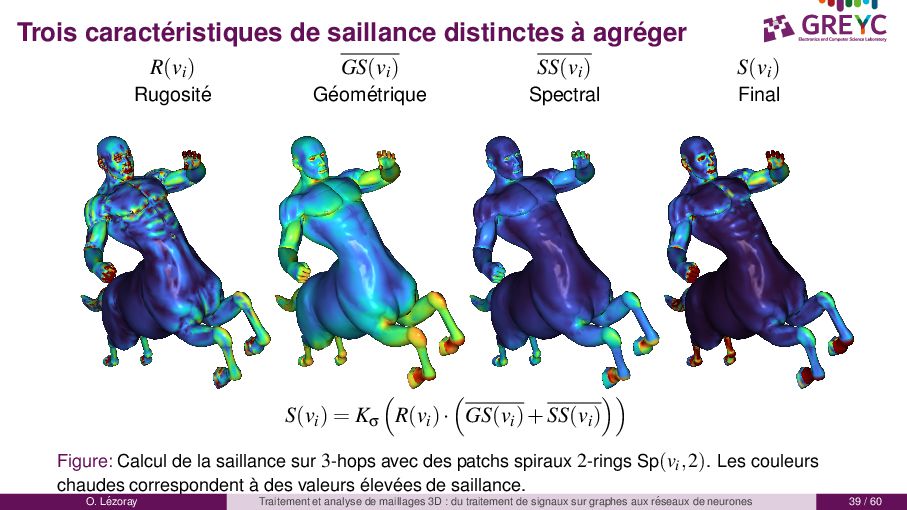

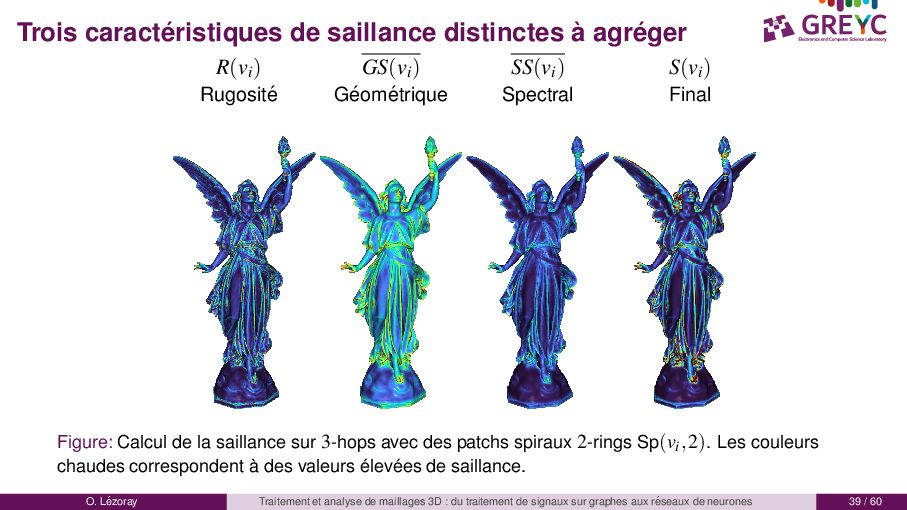

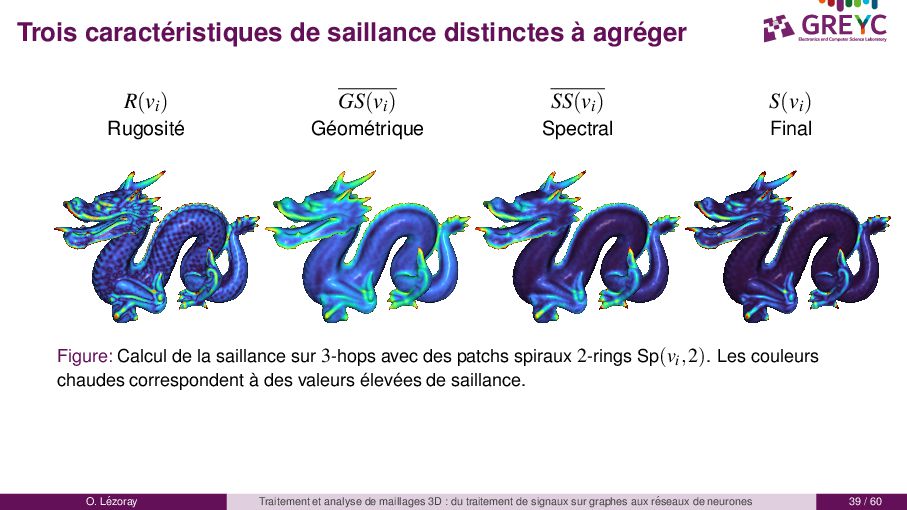

  69. Trois caract´ eristiques de saillance distinctes ` a agr´ eger

    R(vi) GS(vi) SS(vi) S(vi) Rugosit´ e G´ eom´ etrique Spectral Final S(vi) = Kσ R(vi)· GS(vi)+SS(vi) Figure: Calcul de la saillance sur 3-hops avec des patchs spiraux 2-rings Sp(vi,2). Les couleurs chaudes correspondent ` a des valeurs ´ elev´ ees de saillance. O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 39 / 60

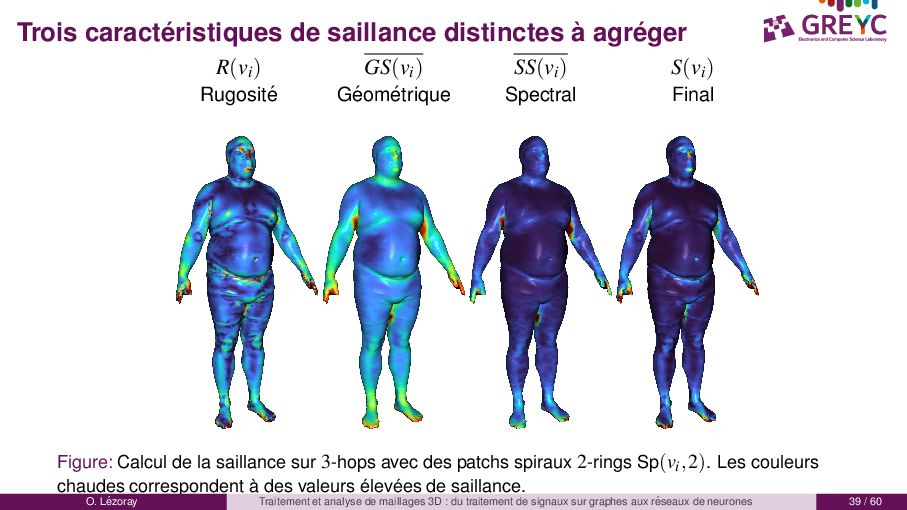

  70. Trois caract´ eristiques de saillance distinctes ` a agr´ eger

    R(vi) GS(vi) SS(vi) S(vi) Rugosit´ e G´ eom´ etrique Spectral Final Figure: Calcul de la saillance sur 3-hops avec des patchs spiraux 2-rings Sp(vi,2). Les couleurs chaudes correspondent ` a des valeurs ´ elev´ ees de saillance. O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 39 / 60
  71. Trois caract´ eristiques de saillance distinctes ` a agr´ eger

    R(vi) GS(vi) SS(vi) S(vi) Rugosit´ e G´ eom´ etrique Spectral Final Figure: Calcul de la saillance sur 3-hops avec des patchs spiraux 2-rings Sp(vi,2). Les couleurs chaudes correspondent ` a des valeurs ´ elev´ ees de saillance. O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 39 / 60
  72. Trois caract´ eristiques de saillance distinctes ` a agr´ eger

    R(vi) GS(vi) SS(vi) S(vi) Rugosit´ e G´ eom´ etrique Spectral Final Figure: Calcul de la saillance sur 3-hops avec des patchs spiraux 2-rings Sp(vi,2). Les couleurs chaudes correspondent ` a des valeurs ´ elev´ ees de saillance. O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 39 / 60

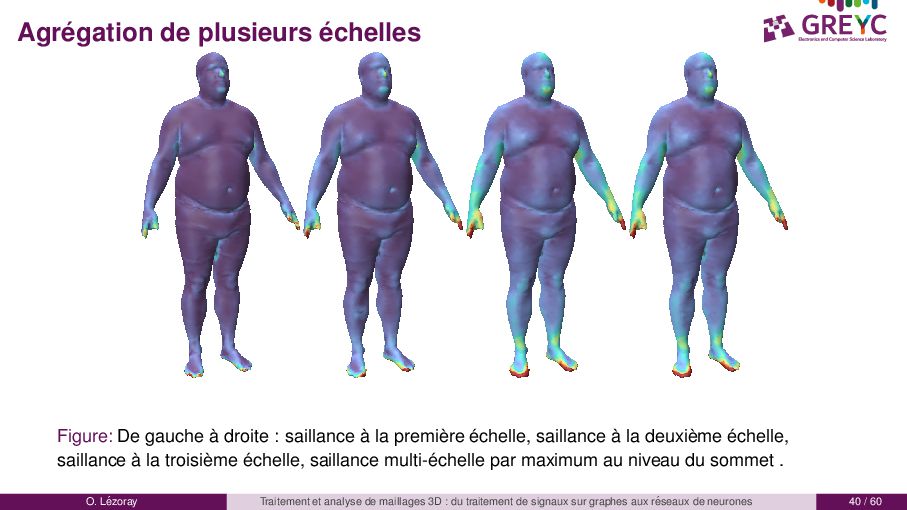

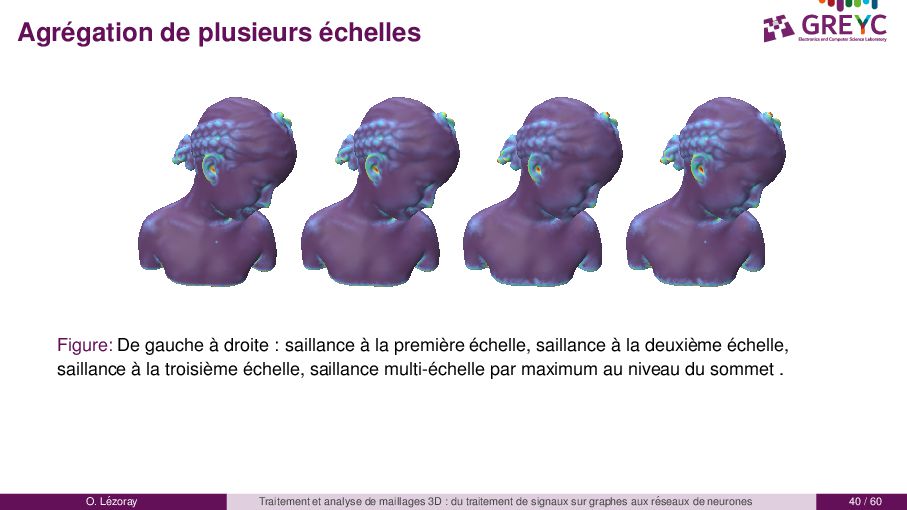

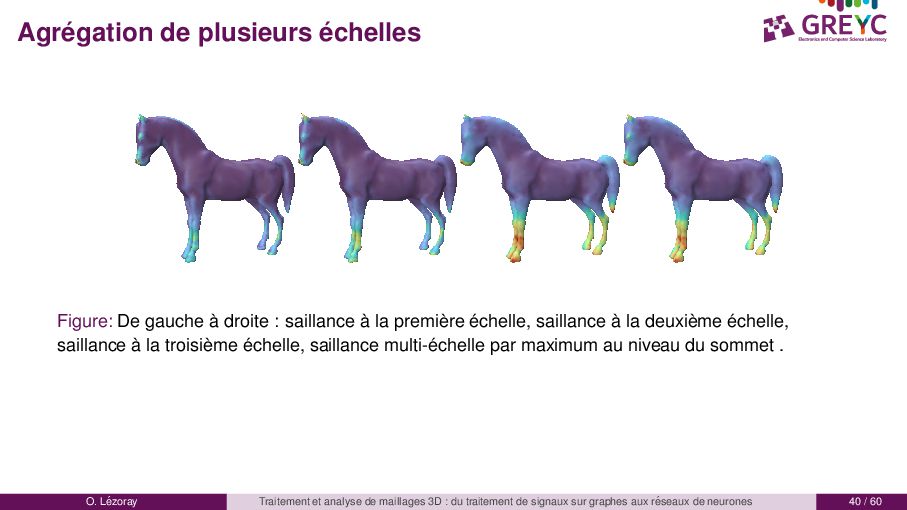

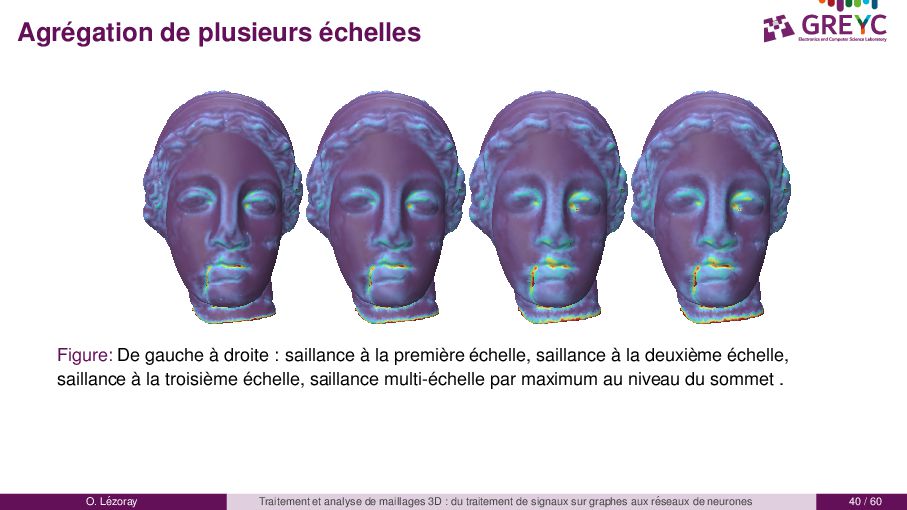

  73. Agr´ egation de plusieurs ´ echelles Figure: De gauche `

    a droite : saillance ` a la premi` ere ´ echelle, saillance ` a la deuxi` eme ´ echelle, saillance ` a la troisi` eme ´ echelle, saillance multi-´ echelle par maximum au niveau du sommet . O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 40 / 60
  74. Agr´ egation de plusieurs ´ echelles Figure: De gauche `

    a droite : saillance ` a la premi` ere ´ echelle, saillance ` a la deuxi` eme ´ echelle, saillance ` a la troisi` eme ´ echelle, saillance multi-´ echelle par maximum au niveau du sommet . O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 40 / 60
  75. Agr´ egation de plusieurs ´ echelles Figure: De gauche `

    a droite : saillance ` a la premi` ere ´ echelle, saillance ` a la deuxi` eme ´ echelle, saillance ` a la troisi` eme ´ echelle, saillance multi-´ echelle par maximum au niveau du sommet . O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 40 / 60
  76. Agr´ egation de plusieurs ´ echelles Figure: De gauche `

    a droite : saillance ` a la premi` ere ´ echelle, saillance ` a la deuxi` eme ´ echelle, saillance ` a la troisi` eme ´ echelle, saillance multi-´ echelle par maximum au niveau du sommet . O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 40 / 60

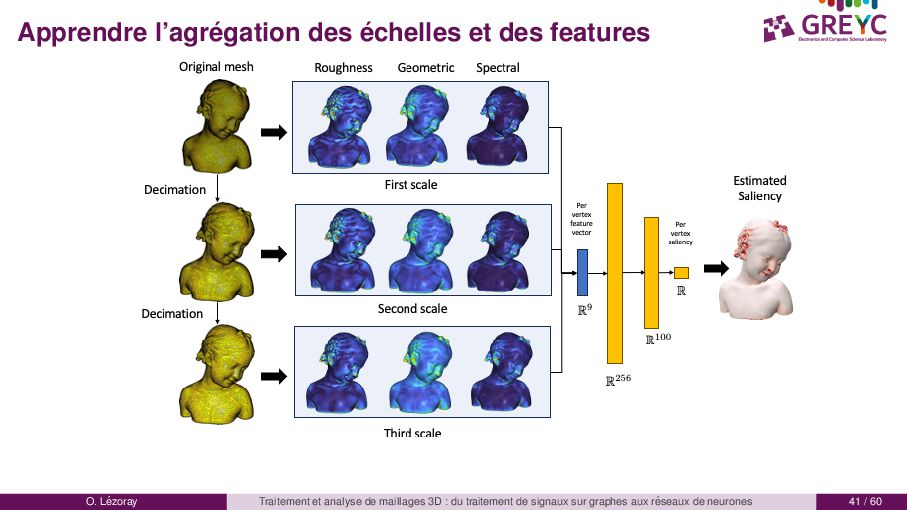

  77. Apprendre l’agr´ egation des ´ echelles et des features O.

    L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 41 / 60

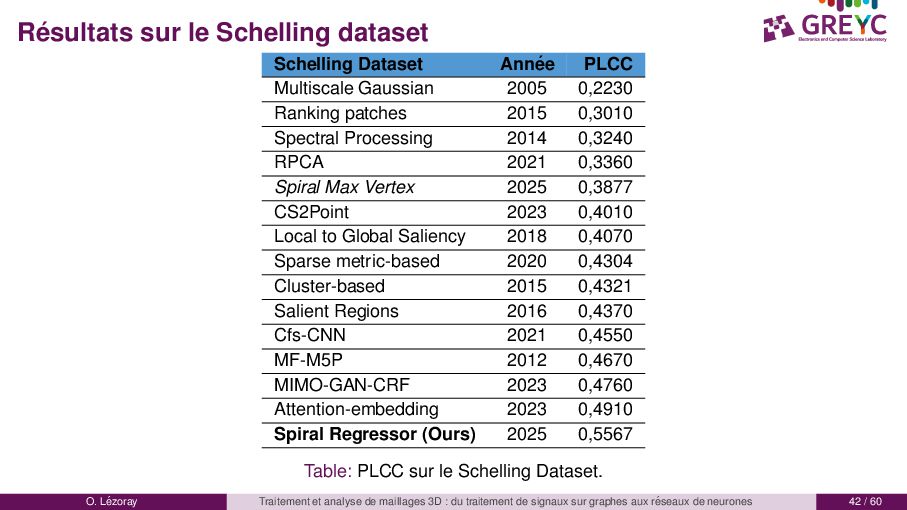

  78. R´ esultats sur le Schelling dataset Schelling Dataset Ann´ ee

    PLCC Multiscale Gaussian 2005 0,2230 Ranking patches 2015 0,3010 Spectral Processing 2014 0,3240 RPCA 2021 0,3360 Spiral Max Vertex 2025 0,3877 CS2Point 2023 0,4010 Local to Global Saliency 2018 0,4070 Sparse metric-based 2020 0,4304 Cluster-based 2015 0,4321 Salient Regions 2016 0,4370 Cfs-CNN 2021 0,4550 MF-M5P 2012 0,4670 MIMO-GAN-CRF 2023 0,4760 Attention-embedding 2023 0,4910 Spiral Regressor (Ours) 2025 0,5567 Table: PLCC sur le Schelling Dataset. O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 42 / 60

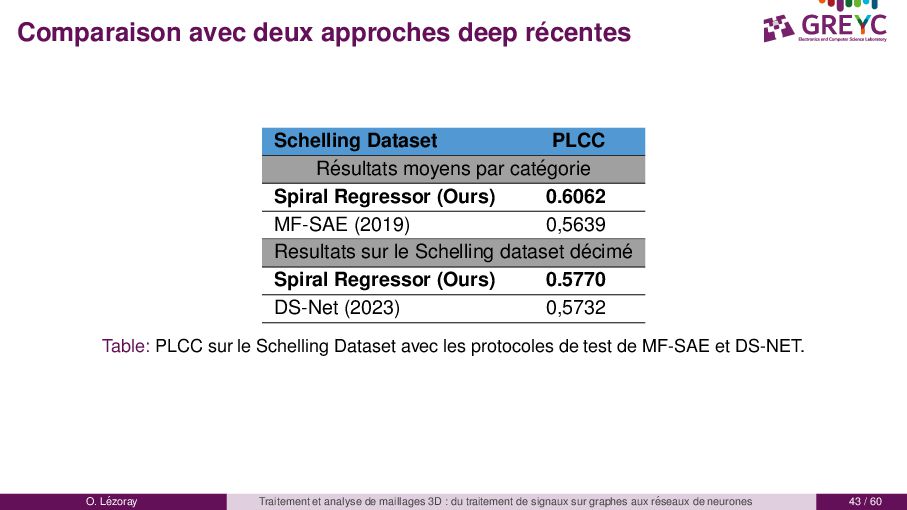

  79. Comparaison avec deux approches deep r´ ecentes Schelling Dataset PLCC

    R´ esultats moyens par cat´ egorie Spiral Regressor (Ours) 0.6062 MF-SAE (2019) 0,5639 Resultats sur le Schelling dataset d´ ecim´ e Spiral Regressor (Ours) 0.5770 DS-Net (2023) 0,5732 Table: PLCC sur le Schelling Dataset avec les protocoles de test de MF-SAE et DS-NET. O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 43 / 60

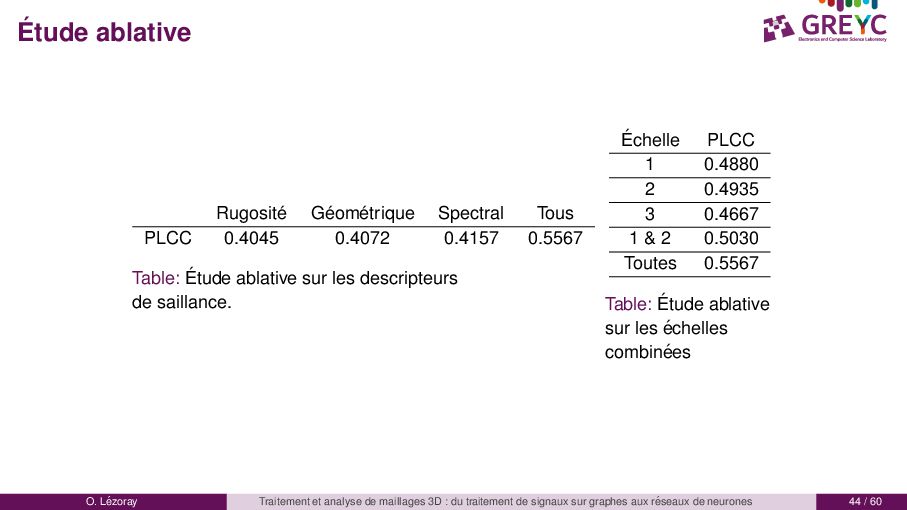

  80. ´ Etude ablative Rugosit´ e G´ eom´ etrique Spectral Tous

    PLCC 0.4045 0.4072 0.4157 0.5567 Table: ´ Etude ablative sur les descripteurs de saillance. ´ Echelle PLCC 1 0.4880 2 0.4935 3 0.4667 1 & 2 0.5030 Toutes 0.5567 Table: ´ Etude ablative sur les ´ echelles combin´ ees O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 44 / 60

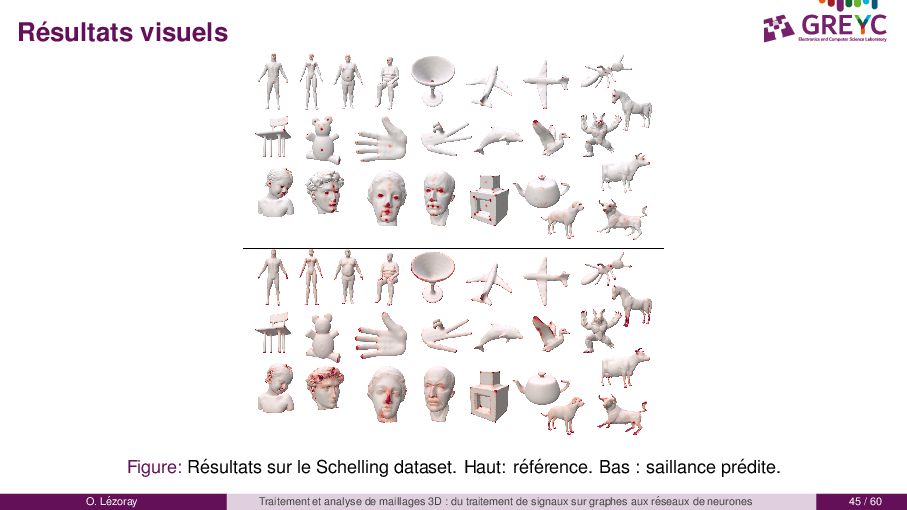

  81. R´ esultats visuels Figure: R´ esultats sur le Schelling dataset.

    Haut: r´ ef´ erence. Bas : saillance pr´ edite. O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 45 / 60
  82. Plan 1. Introduction 2. Patchs en spirale 3. Inpainting de

    maillages 3D couleur 4. Saillance des maillages 3D 5. Autoencodeur de maillages 3D O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 46 / 60

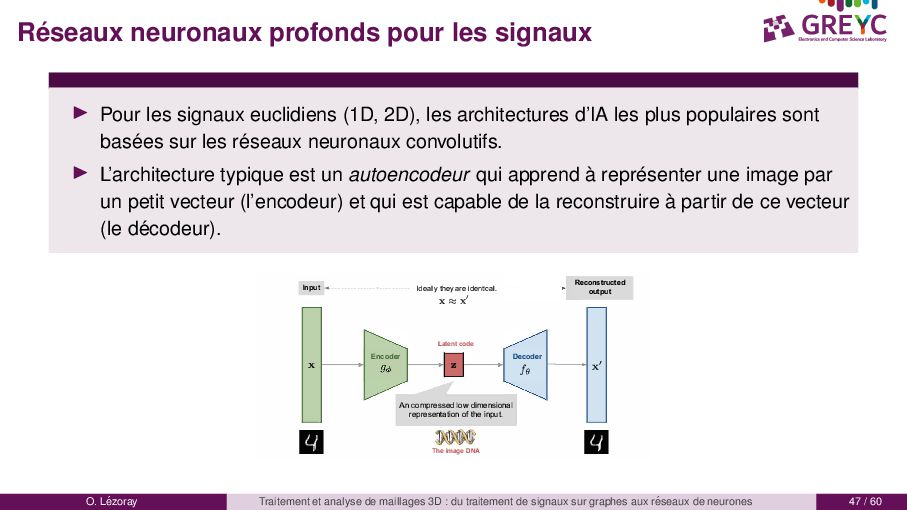

  83. R´ eseaux neuronaux profonds pour les signaux ▶ Pour les

    signaux euclidiens (1D, 2D), les architectures d’IA les plus populaires sont bas´ ees sur les r´ eseaux neuronaux convolutifs. ▶ L’architecture typique est un autoencodeur qui apprend ` a repr´ esenter une image par un petit vecteur (l’encodeur) et qui est capable de la reconstruire ` a partir de ce vecteur (le d´ ecodeur). Input •------------------------- Ideally they are identical. X IJ X � X1 Latent code Encoder z An compressed low dimensional representation of the input. � The image DNA Decoder !0 Reconstructed output ----� x' IJ O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 47 / 60

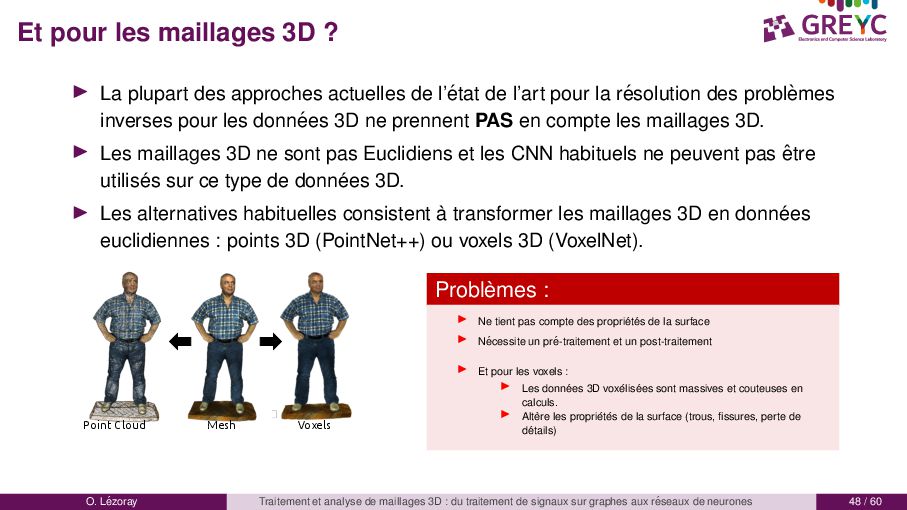

  84. Et pour les maillages 3D ? ▶ La plupart des

    approches actuelles de l’´ etat de l’art pour la r´ esolution des probl` emes inverses pour les donn´ ees 3D ne prennent PAS en compte les maillages 3D. ▶ Les maillages 3D ne sont pas Euclidiens et les CNN habituels ne peuvent pas ˆ etre utilis´ es sur ce type de donn´ ees 3D. ▶ Les alternatives habituelles consistent ` a transformer les maillages 3D en donn´ ees euclidiennes : points 3D (PointNet++) ou voxels 3D (VoxelNet). Mesh Voxels Point Cloud Probl` emes : ▶ Ne tient pas compte des propri´ et´ es de la surface ▶ N´ ecessite un pr´ e-traitement et un post-traitement ▶ Et pour les voxels : ▶ Les donn´ ees 3D vox´ elis´ ees sont massives et couteuses en calculs. ▶ Alt` ere les propri´ et´ es de la surface (trous, fissures, perte de d´ etails) O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 48 / 60
  85. AE pour les maillages 3D ? ⇒Il est pr´ ef´

    erable de traiter directement les maillages 3D (l´ egers et contenant des informations importantes sur la surface). Il est n´ ecessaire de : ▶ Red´ efinir la convolution et le pooling pour les maillages ▶ Adapter les architectures d’auto-encodeur Peu d’approches ont ´ et´ e propos´ ees jusqu’` a pr´ esent ▶ SpiralNet++ : utilise des convolutions en spirale pour des maillages de topologie fixe ▶ MeshCNN : utilise des convolutions sur arˆ etes pour des petits maillages de topologie arbitraire. En outre : presque aucune approche n’a ´ et´ e propos´ ee pour r´ esoudre des probl` emes inverses avec des AE de maillages 3D ! !! O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 49 / 60

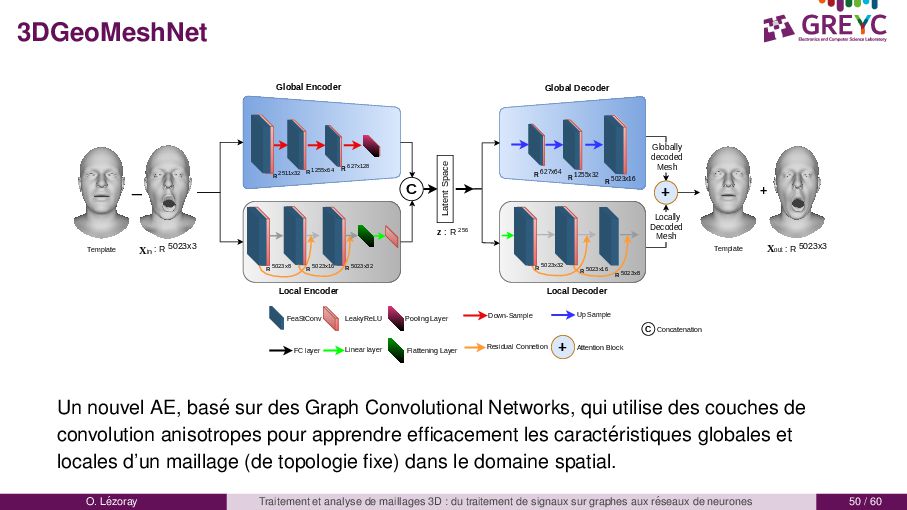

  86. 3DGeoMeshNet Latent Space Globally decoded Mesh C + Locally Decoded

    Mesh Global Encoder Global Decoder Local Encoder Local Decoder Xin : R 5023x3 R 5023x8 R 5023x16 R 5023x32 R 5023x16 z : R 256 R 2511x32 R 1255x64 R 5023x16 R 1255x32 R 627x64 R 627x128 R 5023x32 R 5023x8 Down-Sample Up Sample FC layer Linear layer Residual Connetion FeaStConv LeakyReLU + Attention Block C Concatenation Xout : R 5023x3 Template _ Template + Pooling Layer Flattening Layer Un nouvel AE, bas´ e sur des Graph Convolutional Networks, qui utilise des couches de convolution anisotropes pour apprendre efficacement les caract´ eristiques globales et locales d’un maillage (de topologie fixe) dans le domaine spatial. O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 50 / 60

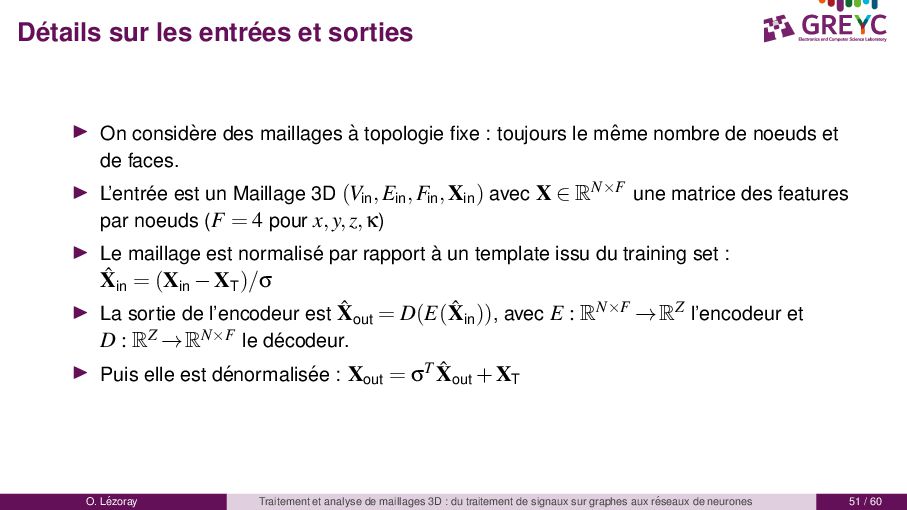

  87. D´ etails sur les entr´ ees et sorties ▶ On

    consid` ere des maillages ` a topologie fixe : toujours le mˆ eme nombre de noeuds et de faces. ▶ L’entr´ ee est un Maillage 3D (Vin ,Ein ,Fin ,Xin ) avec X ∈ RN×F une matrice des features par noeuds (F = 4 pour x,y,z,κ) ▶ Le maillage est normalis´ e par rapport ` a un template issu du training set : ˆ Xin = (Xin −XT )/σ ▶ La sortie de l’encodeur est ˆ Xout = D(E( ˆ Xin )), avec E : RN×F →RZ l’encodeur et D : RZ →RN×F le d´ ecodeur. ▶ Puis elle est d´ enormalis´ ee : Xout = σT ˆ Xout +XT O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 51 / 60

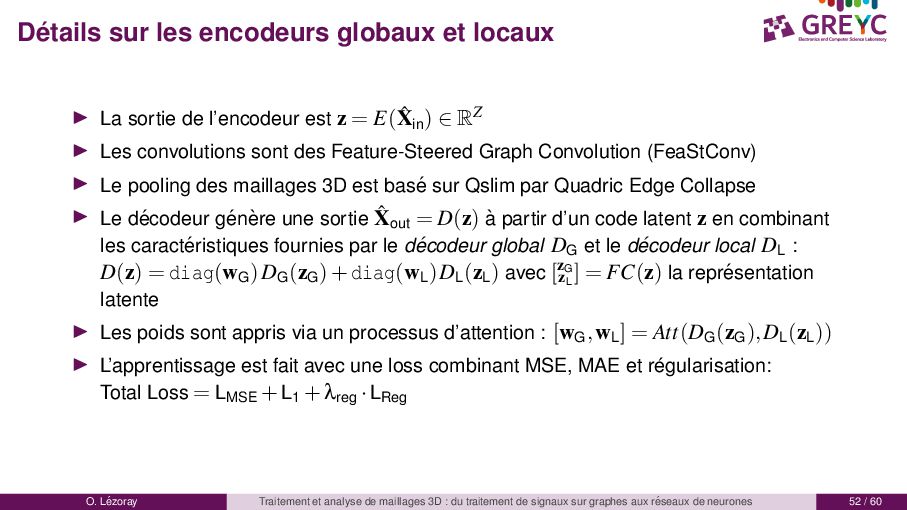

  88. D´ etails sur les encodeurs globaux et locaux ▶ La

    sortie de l’encodeur est z = E( ˆ Xin ) ∈ RZ ▶ Les convolutions sont des Feature-Steered Graph Convolution (FeaStConv) ▶ Le pooling des maillages 3D est bas´ e sur Qslim par Quadric Edge Collapse ▶ Le d´ ecodeur g´ en` ere une sortie ˆ Xout = D(z) ` a partir d’un code latent z en combinant les caract´ eristiques fournies par le d´ ecodeur global DG et le d´ ecodeur local DL : D(z) = diag(wG )DG (zG )+diag(wL )DL (zL ) avec [zG zL ] = FC(z) la repr´ esentation latente ▶ Les poids sont appris via un processus d’attention : [wG ,wL ] = Att(DG (zG ),DL (zL )) ▶ L’apprentissage est fait avec une loss combinant MSE, MAE et r´ egularisation: Total Loss = LMSE +L1 +λreg ·LReg O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 52 / 60

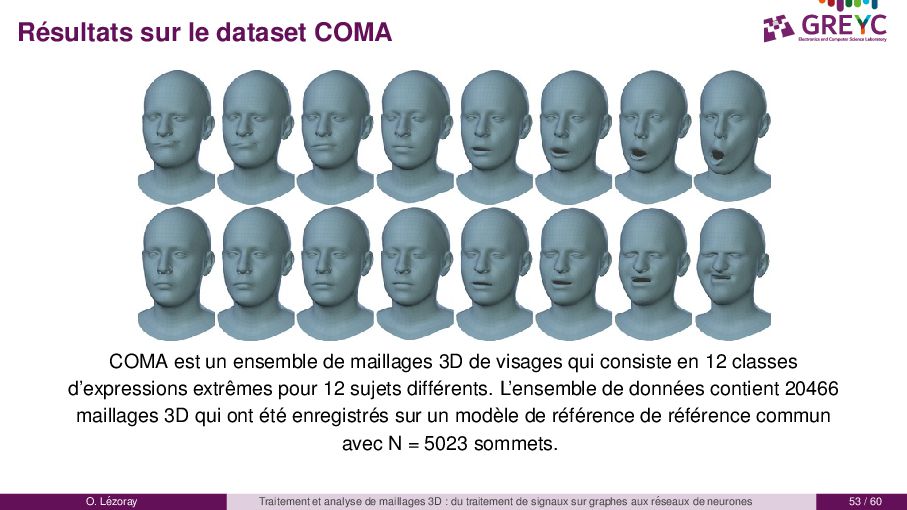

  89. R´ esultats sur le dataset COMA COMA est un ensemble

    de maillages 3D de visages qui consiste en 12 classes d’expressions extrˆ emes pour 12 sujets diff´ erents. L’ensemble de donn´ ees contient 20466 maillages 3D qui ont ´ et´ e enregistr´ es sur un mod` ele de r´ ef´ erence de r´ ef´ erence commun avec N = 5023 sommets. O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 53 / 60

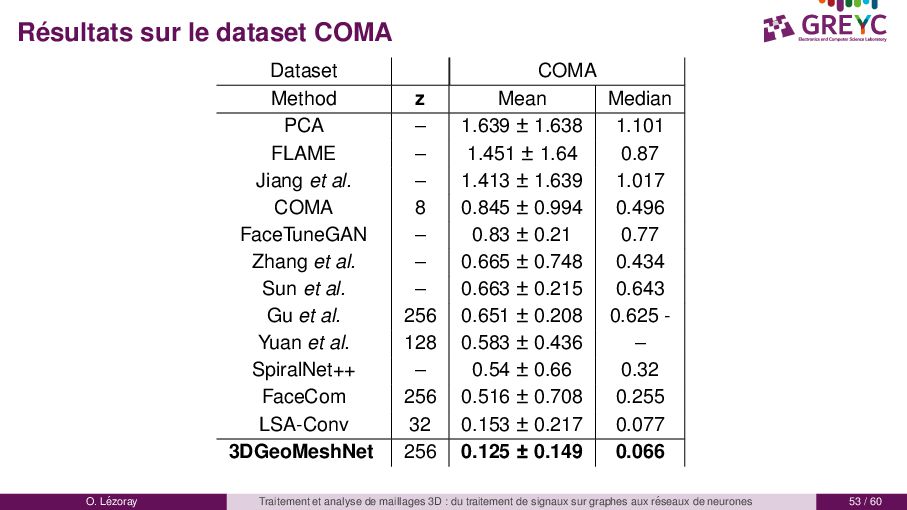

  90. R´ esultats sur le dataset COMA Dataset COMA Method z

    Mean Median PCA – 1.639 ± 1.638 1.101 FLAME – 1.451 ± 1.64 0.87 Jiang et al. – 1.413 ± 1.639 1.017 COMA 8 0.845 ± 0.994 0.496 FaceTuneGAN – 0.83 ± 0.21 0.77 Zhang et al. – 0.665 ± 0.748 0.434 Sun et al. – 0.663 ± 0.215 0.643 Gu et al. 256 0.651 ± 0.208 0.625 - Yuan et al. 128 0.583 ± 0.436 – SpiralNet++ – 0.54 ± 0.66 0.32 FaceCom 256 0.516 ± 0.708 0.255 LSA-Conv 32 0.153 ± 0.217 0.077 3DGeoMeshNet 256 0.125 ± 0.149 0.066 O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 53 / 60

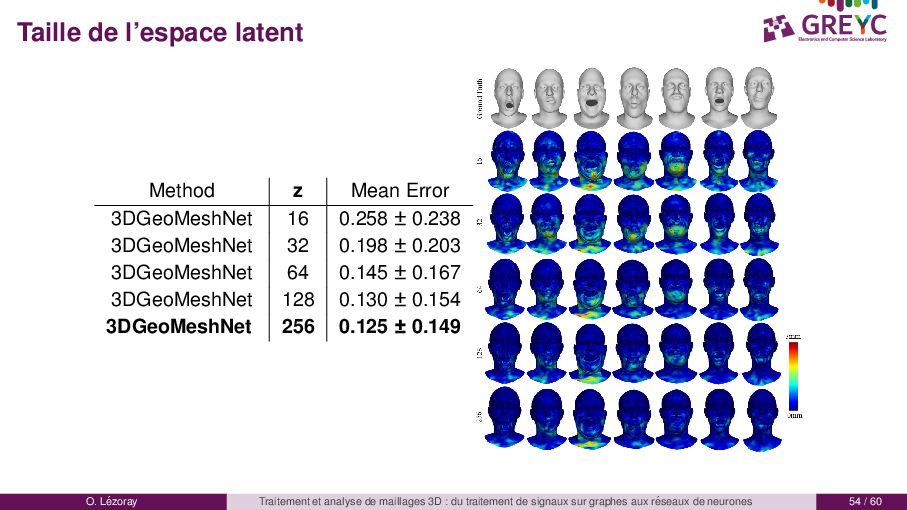

  91. Taille de l’espace latent Method z Mean Error 3DGeoMeshNet 16

    0.258 ± 0.238 3DGeoMeshNet 32 0.198 ± 0.203 3DGeoMeshNet 64 0.145 ± 0.167 3DGeoMeshNet 128 0.130 ± 0.154 3DGeoMeshNet 256 0.125 ± 0.149 O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 54 / 60

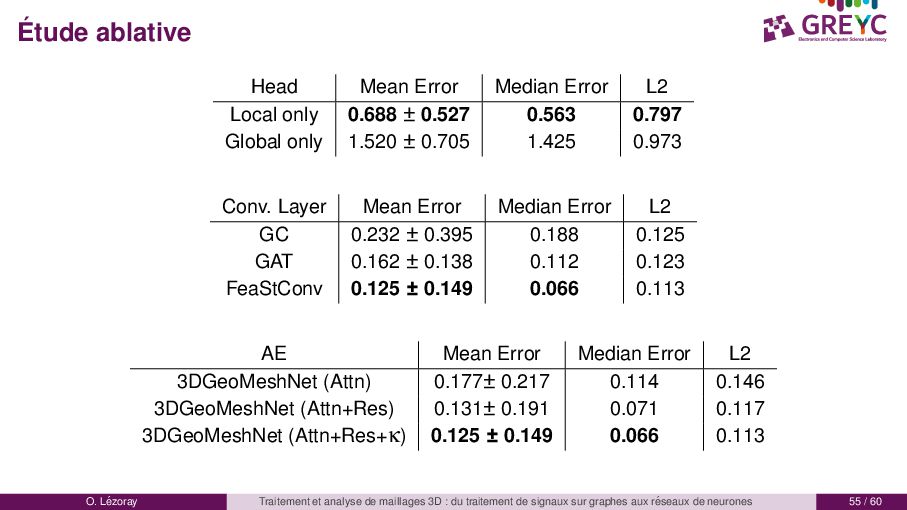

  92. ´ Etude ablative Head Mean Error Median Error L2 Local

    only 0.688 ± 0.527 0.563 0.797 Global only 1.520 ± 0.705 1.425 0.973 Conv. Layer Mean Error Median Error L2 GC 0.232 ± 0.395 0.188 0.125 GAT 0.162 ± 0.138 0.112 0.123 FeaStConv 0.125 ± 0.149 0.066 0.113 AE Mean Error Median Error L2 3DGeoMeshNet (Attn) 0.177± 0.217 0.114 0.146 3DGeoMeshNet (Attn+Res) 0.131± 0.191 0.071 0.117 3DGeoMeshNet (Attn+Res+κ) 0.125 ± 0.149 0.066 0.113 O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 55 / 60

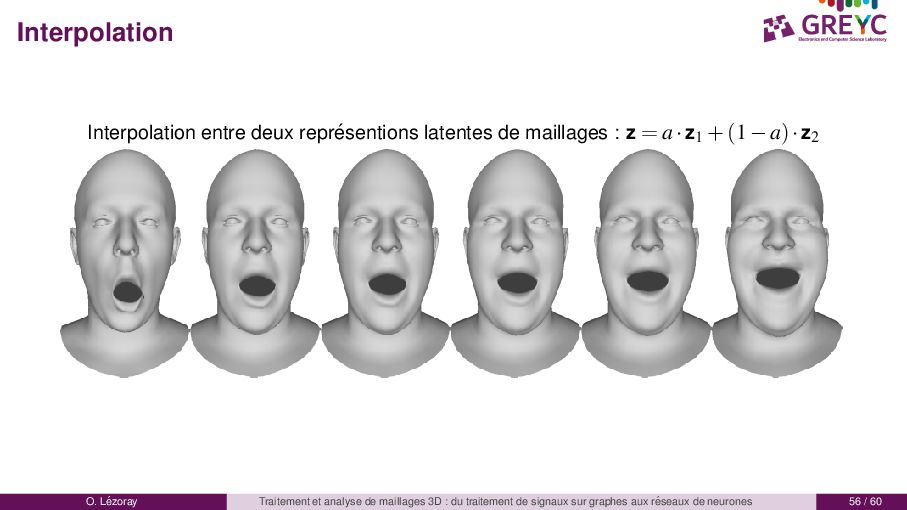

  93. Interpolation Interpolation entre deux repr´ esentions latentes de maillages :

    z = a·z1 +(1−a)·z2 O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 56 / 60

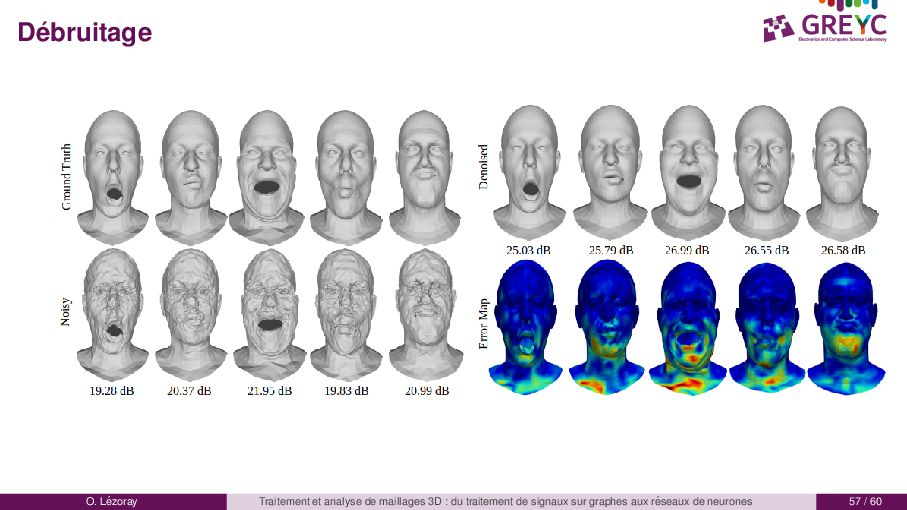

  94. D´ ebruitage O. L´ ezoray Traitement et analyse de maillages

    3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 57 / 60

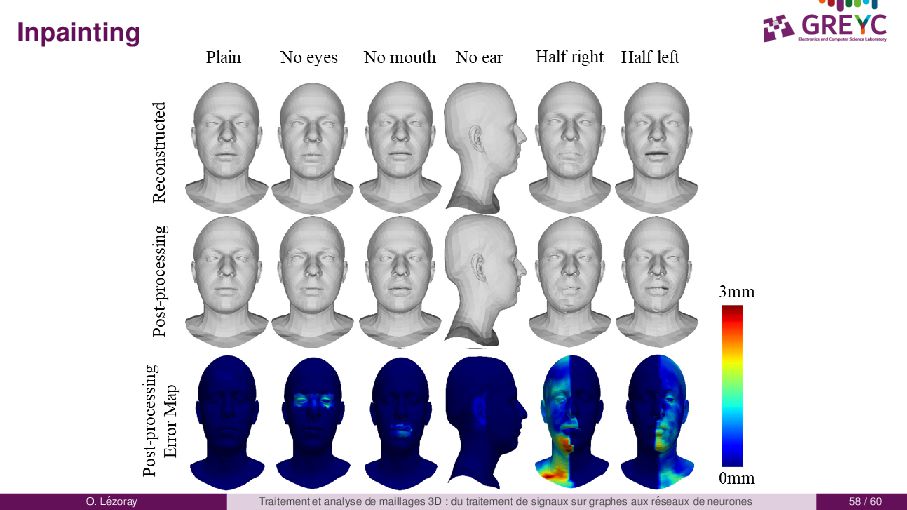

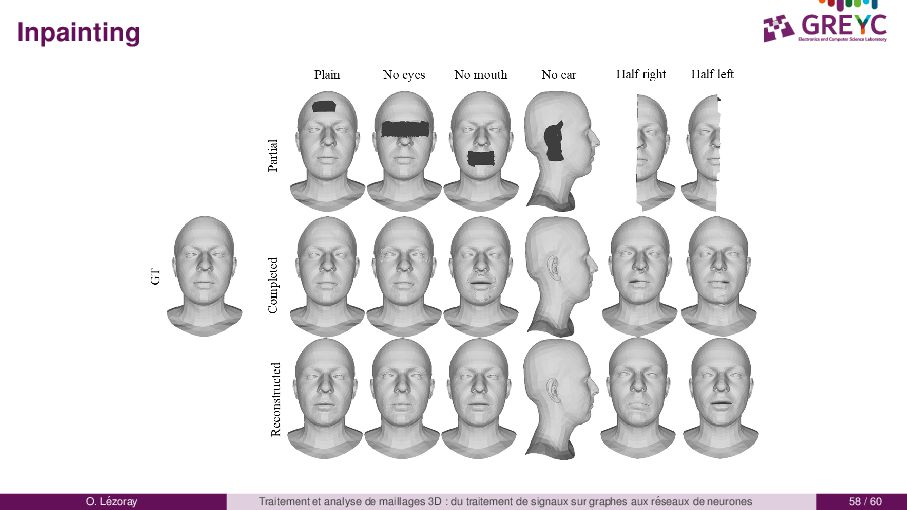

  95. Inpainting O. L´ ezoray Traitement et analyse de maillages 3D

    : du traitement de signaux sur graphes aux r´ eseaux de neurones 58 / 60
  96. Inpainting O. L´ ezoray Traitement et analyse de maillages 3D

    : du traitement de signaux sur graphes aux r´ eseaux de neurones 58 / 60
  97. Collaborateurs Anass Nouri S´ ebastien Bougleux Saqib Nazir Universit´ e

    de K´ enitra (Maroc) Universit´ e de Caen Universit´ e de Caen O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 59 / 60
  98. Fin Publications disponibles ` a : https://lezoray.users.greyc.fr Ce travail a

    ´ et´ e financ´ e par le Conseil R´ egional de Normandie et l’Union Europ´ eenne (projet COSURIA). Je recrute un Post-Doc sur les AE de maillages 3D, contactez moi ! O. L´ ezoray Traitement et analyse de maillages 3D : du traitement de signaux sur graphes aux r´ eseaux de neurones 60 / 60
