Interop Tokyo 2025 ShowNet Team Memberで学んだSRv6を基礎から丁寧に

Interop Tokyo 2025をきっかけにSRv6の学習を始めました。
私もまだ勉強中ですが…SRv6入門者のお役に立てたら嬉しいです。

2026/2/22 SEB SUMMIT発表資料

Transcript

1. @miyukichiOSPF Interop Tokyo 2025 ShowNet Team Memberで 学んだSRv6を基礎から丁寧に 2026/2/22 みゆ吉(X:@miyukichiOSPF) 1

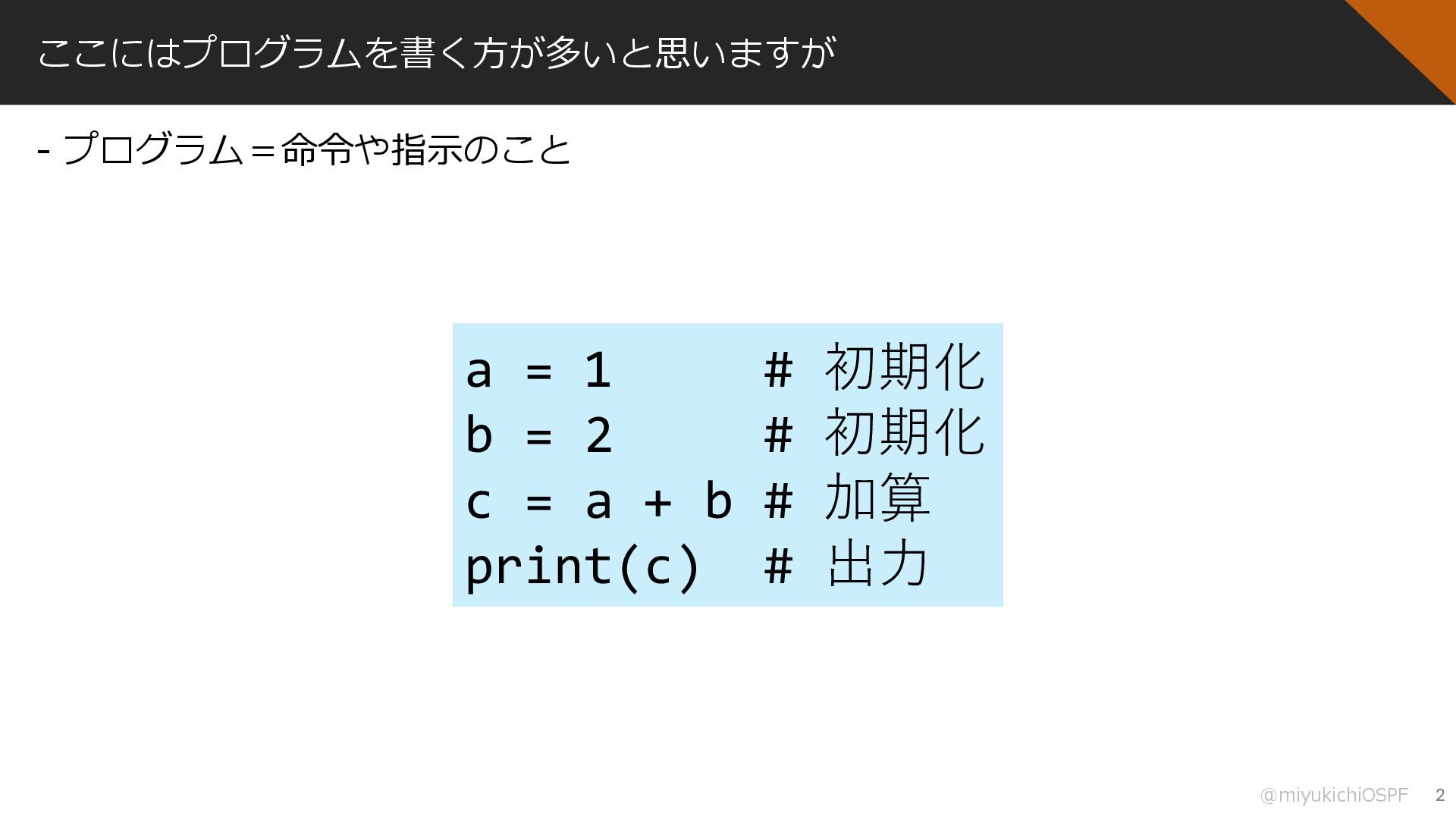

2. @miyukichiOSPF ‒ プログラム＝命令や指示のこと ここにはプログラムを書く方が多いと思いますが a = 1 # 初期化 b = 2 # 初期化 c = a + b # 加算 print(c) # 出力 2

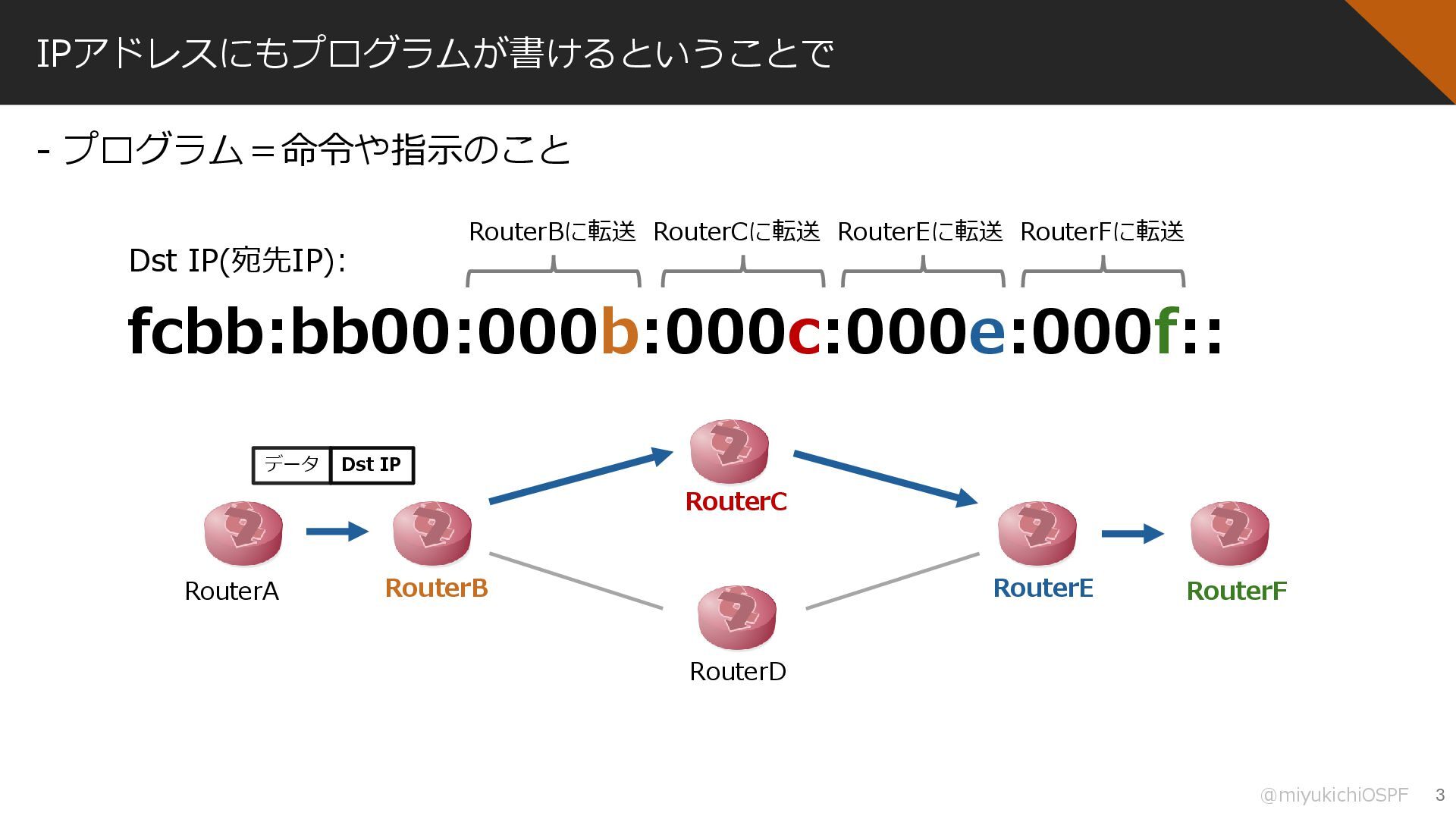

3. @miyukichiOSPF ‒ プログラム＝命令や指示のこと IPアドレスにもプログラムが書けるということで fcbb:bb00:000b:000c:000e:000f:: RouterBに転送 RouterC RouterE RouterB データ Dst IP Dst IP(宛先IP): RouterD RouterA RouterF RouterCに転送 RouterEに転送 RouterFに転送 3
4. @miyukichiOSPF 自己紹介 - 属性 - みゆ吉 - ネットワークエンジニア - Interop Tokyo 2025 ShowNet Team Member - 業務 - ネットワーク提案/構築/障害対応 - 製品問い合わせ回答 - 好きなこと - ラックづくり - 資格 - IPA(DB/SC/NW) 4

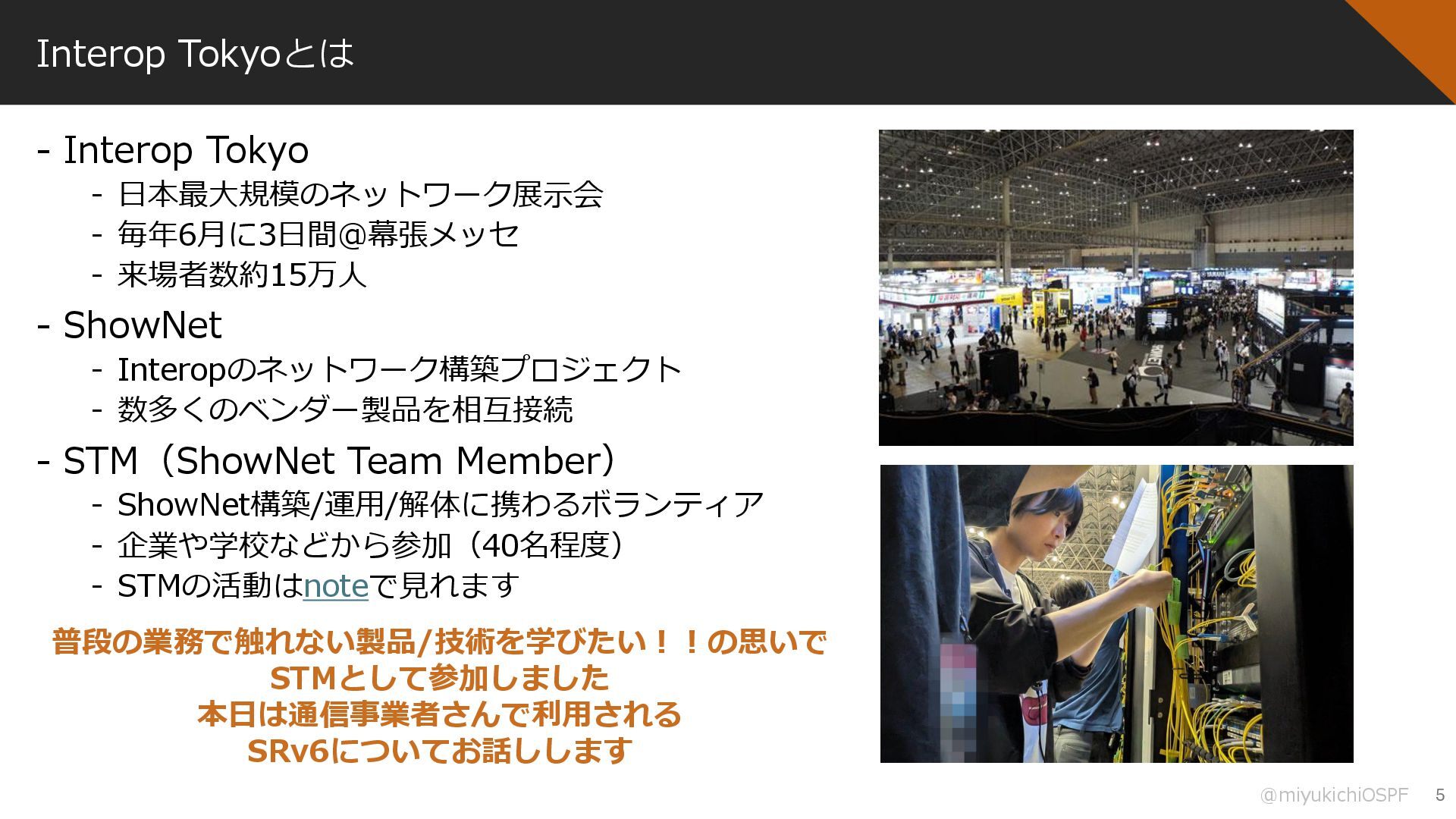

5. @miyukichiOSPF ‒ Interop Tokyo ‒ 日本最大規模のネットワーク展示会 ‒ 毎年6月に3日間＠幕張メッセ ‒ 来場者数約15万人 ‒ ShowNet ‒ Interopのネットワーク構築プロジェクト ‒ 数多くのベンダー製品を相互接続 ‒ STM（ShowNet Team Member） ‒ ShowNet構築/運用/解体に携わるボランティア ‒ 企業や学校などから参加（40名程度） ‒ STMの活動はnoteで見れます Interop Tokyoとは 普段の業務で触れない製品/技術を学びたい！！の思いで STMとして参加しました 本日は通信事業者さんで利用される SRv6についてお話しします 5
6. @miyukichiOSPF SRv6について
7. @miyukichiOSPF IPアドレスとネットワーク 11000000.10101000.00010100.00000000 .0 .20 .168 192 ネットワーク部 ホスト部 10進数 2進数 11000000.10101000.00001010.00000000 .0 .10 .168 192 ネットワーク部 10進数 2進数 ホスト部 IPv6アドレス fcbb:bb00:b:1:c:2::/48 ネットワーク部 ホスト部 IPv4アドレス 7 /24 /24

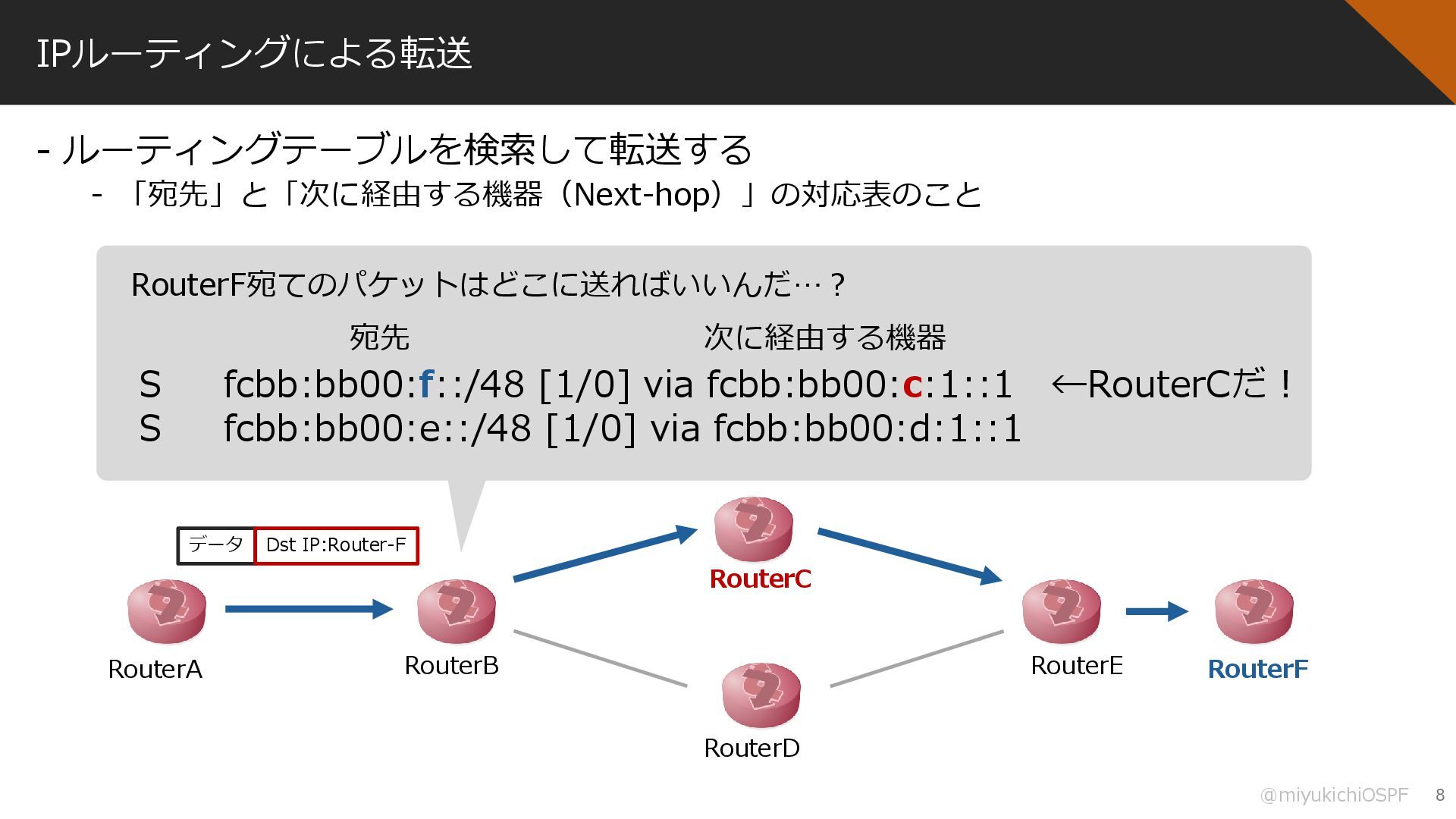

8. @miyukichiOSPF ‒ ルーティングテーブルを検索して転送する ‒ 「宛先」と「次に経由する機器（Next-hop）」の対応表のこと IPルーティングによる転送 S fcbb:bb00:f::/48 [1/0] via fcbb:bb00:c:1::1 ←RouterCだ！ S fcbb:bb00:e::/48 [1/0] via fcbb:bb00:d:1::1 宛先 次に経由する機器 データ Dst IP:Router-F RouterC RouterE RouterB RouterD RouterA RouterF RouterF宛てのパケットはどこに送ればいいんだ…？ 8

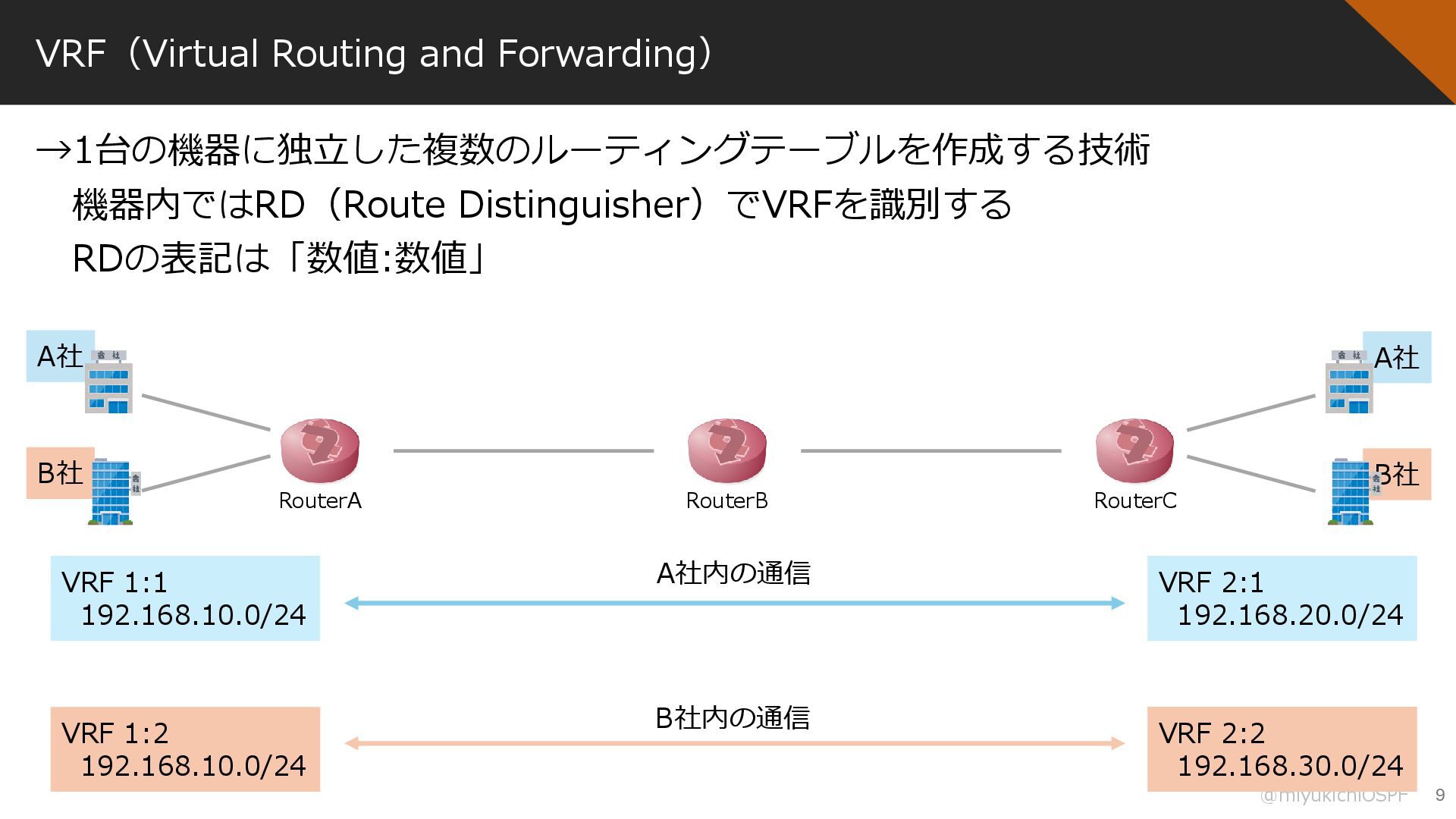

9. @miyukichiOSPF →1台の機器に独立した複数のルーティングテーブルを作成する技術 機器内ではRD（Route Distinguisher）でVRFを識別する RDの表記は「数値:数値」 VRF（Virtual Routing and Forwarding） A社 B社 A社 B社 VRF 1:1 192.168.10.0/24 VRF 1:2 192.168.10.0/24 VRF 2:1 192.168.20.0/24 VRF 2:2 192.168.30.0/24 RouterA RouterC A社内の通信 B社内の通信 RouterB 9

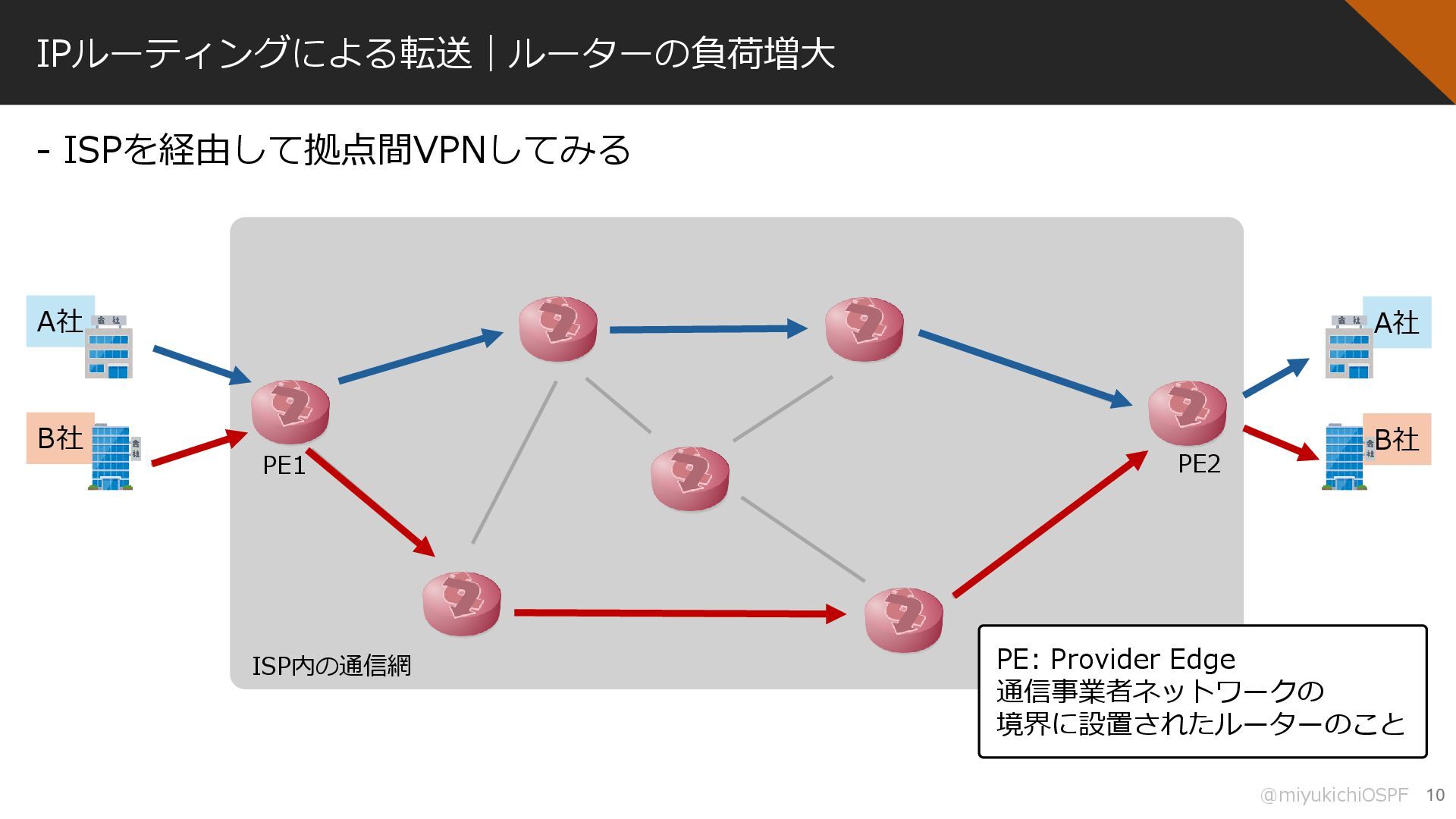

10. @miyukichiOSPF ‒ ISPを経由して拠点間VPNしてみる IPルーティングによる転送｜ルーターの負荷増大 ISP内の通信網 B社 A社 A社 B社 PE1 PE2 10 PE: Provider Edge 通信事業者ネットワークの 境界に設置されたルーターのこと
11. @miyukichiOSPF ‒ A社とB社の通信経路は別経路にしたい IPルーティングによる転送｜ルーターの情報量増大 ISP内の通信網 B社 A社 A社 B社 PE1 PE2 お手頃でベストエフォートの経路と、 リッチで高速な経路がありますよ！ 11
12. @miyukichiOSPF ‒ A社とB社の通信経路は別経路にしたい（Policy-Based Routing） IPルーティングによる転送｜ルーターの情報量増大 ISP内の通信網 B社 A社 A社 B社 Next-hopを条件分岐… PE1 PE2 12 Next-hopを条件分岐… Next-hopを条件分岐… Next-hopを条件分岐… Next-hopを条件分岐… Next-hopを条件分岐…

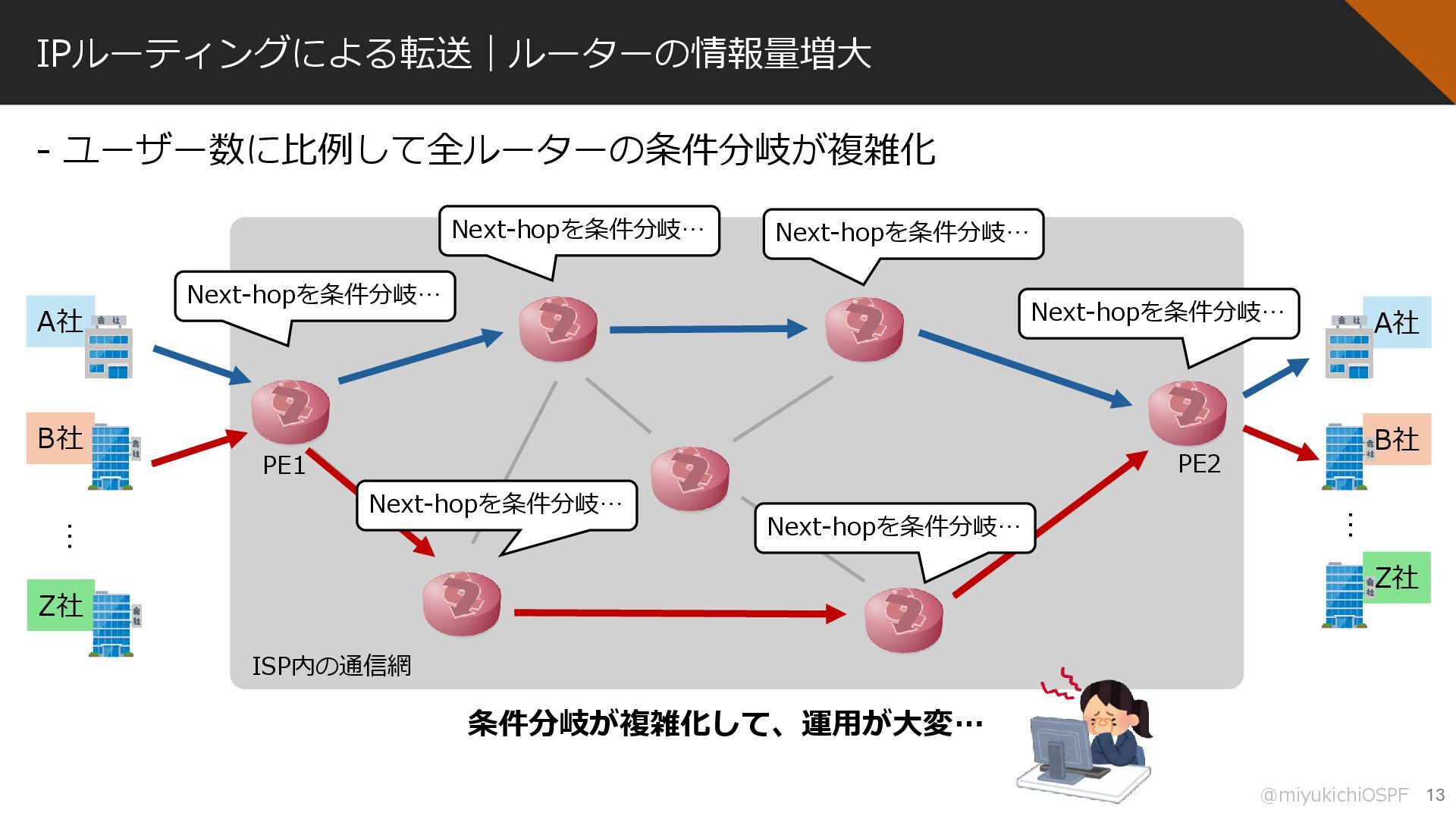

13. @miyukichiOSPF ISP内の通信網 ‒ ユーザー数に比例して全ルーターの条件分岐が複雑化 IPルーティングによる転送｜ルーターの情報量増大 B社 A社 A社 B社 Z社 Z社 … … 条件分岐が複雑化して、運用が大変… PE1 PE2 13 Next-hopを条件分岐… Next-hopを条件分岐… Next-hopを条件分岐… Next-hopを条件分岐… Next-hopを条件分岐… Next-hopを条件分岐…

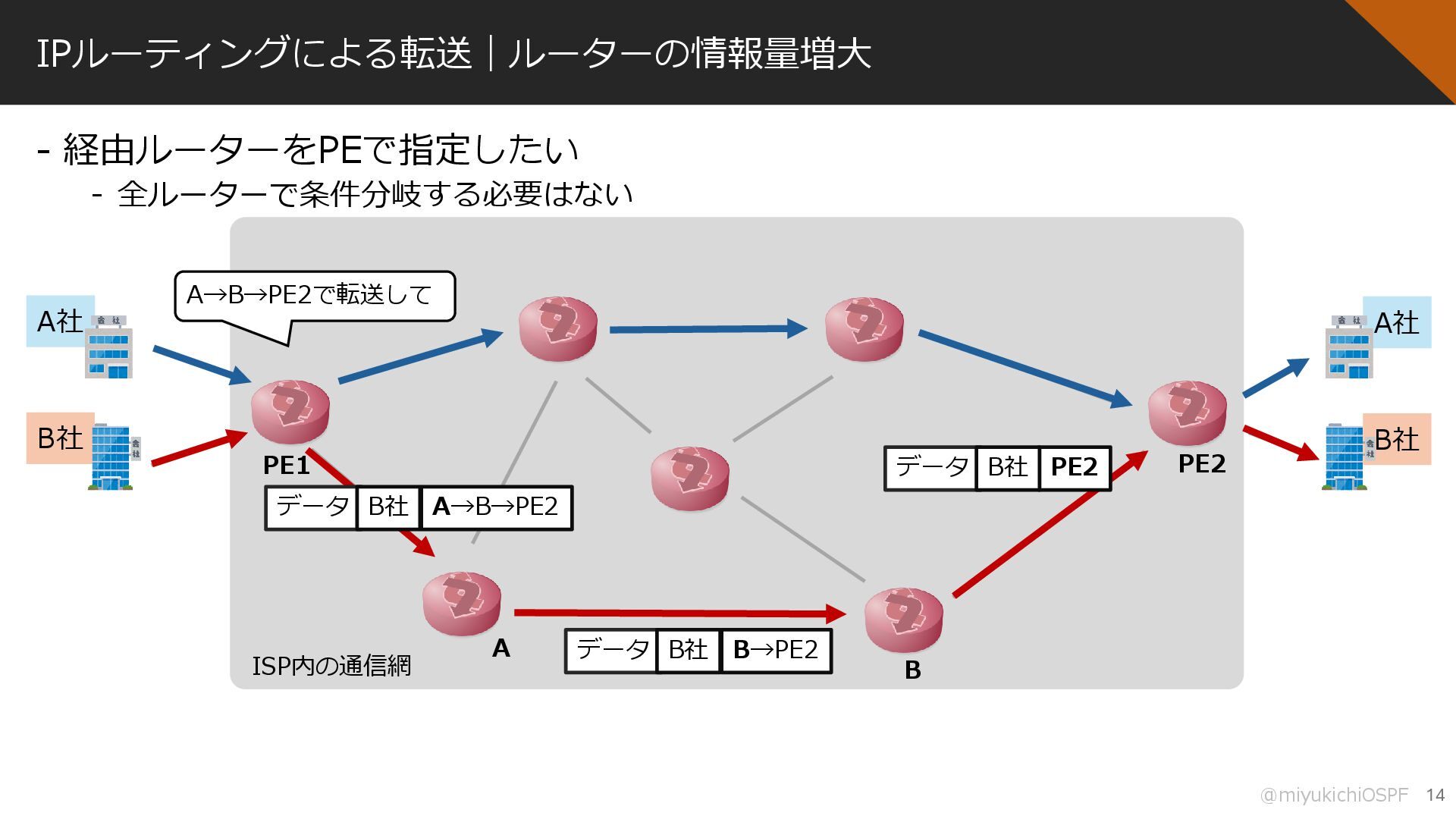

14. @miyukichiOSPF ISP内の通信網 IPルーティングによる転送｜ルーターの情報量増大 A社 B社 A社 B社 ‒ 経由ルーターをPEで指定したい ‒ 全ルーターで条件分岐する必要はない PE1 PE2 A B PE2 データ B社 B→PE2 データ B社 データ B社 A→B→PE2 A→B→PE2で転送して 14
15. @miyukichiOSPF SRv6による転送（ソースルーティング） PE1 PE2 データ fcbb:bb00:1:1::1 A B データ Src IP: 192.168.10.1 Dst IP: 192.168.30.1 Src IP: fcbb:bb00:1:1::1 Dst IP: fcbb:bb00:a:b:c:e001:: データ Src IP: 192.168.10.1 Dst IP: 192.168.30.1 Src IP: fcbb:bb00:1:1::1 Dst IP: fcbb:bb00:b:c:e001:: データ Src IP: 192.168.10.1 Dst IP: 192.168.30.1 Src IP: fcbb:bb00:1:1::1 Dst IP: fcbb:bb00:c:e001:: fcbb:bb00:a::1 fcbb:bb00:b::1 fcbb:bb00:c::1 15 fcbb:bb00:a::1 SRv6ネットワーク内で共通 機器ごとの識別子 VRF 1:2 192.168.10.0/24 A社 VRF 2:2 192.168.30.0/24 A社

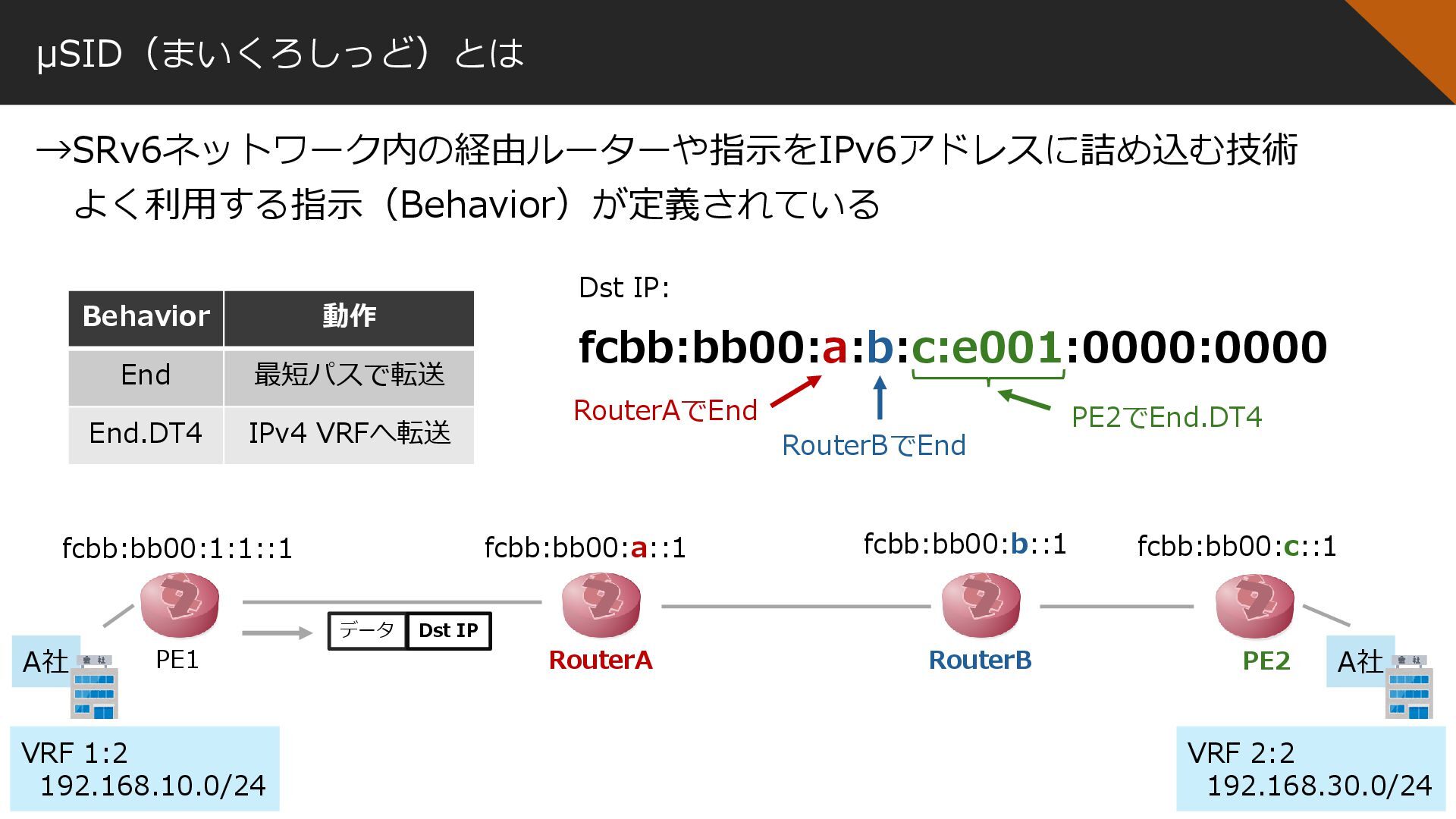

16. @miyukichiOSPF μSID（まいくろしっど）とは →SRv6ネットワーク内の経由ルーターや指示をIPv6アドレスに詰め込む技術 よく利用する指示（Behavior）が定義されている PE1 PE2 fcbb:bb00:1:1::1 RouterA RouterB fcbb:bb00:a::1 fcbb:bb00:b::1 fcbb:bb00:c::1 データ Dst IP fcbb:bb00:a:b:c:e001:0000:0000 RouterAでEnd RouterBでEnd PE2でEnd.DT4 Dst IP: Behavior 動作 End 最短パスで転送 End.DT4 IPv4 VRFへ転送 VRF 1:2 192.168.10.0/24 A社 VRF 2:2 192.168.30.0/24 A社

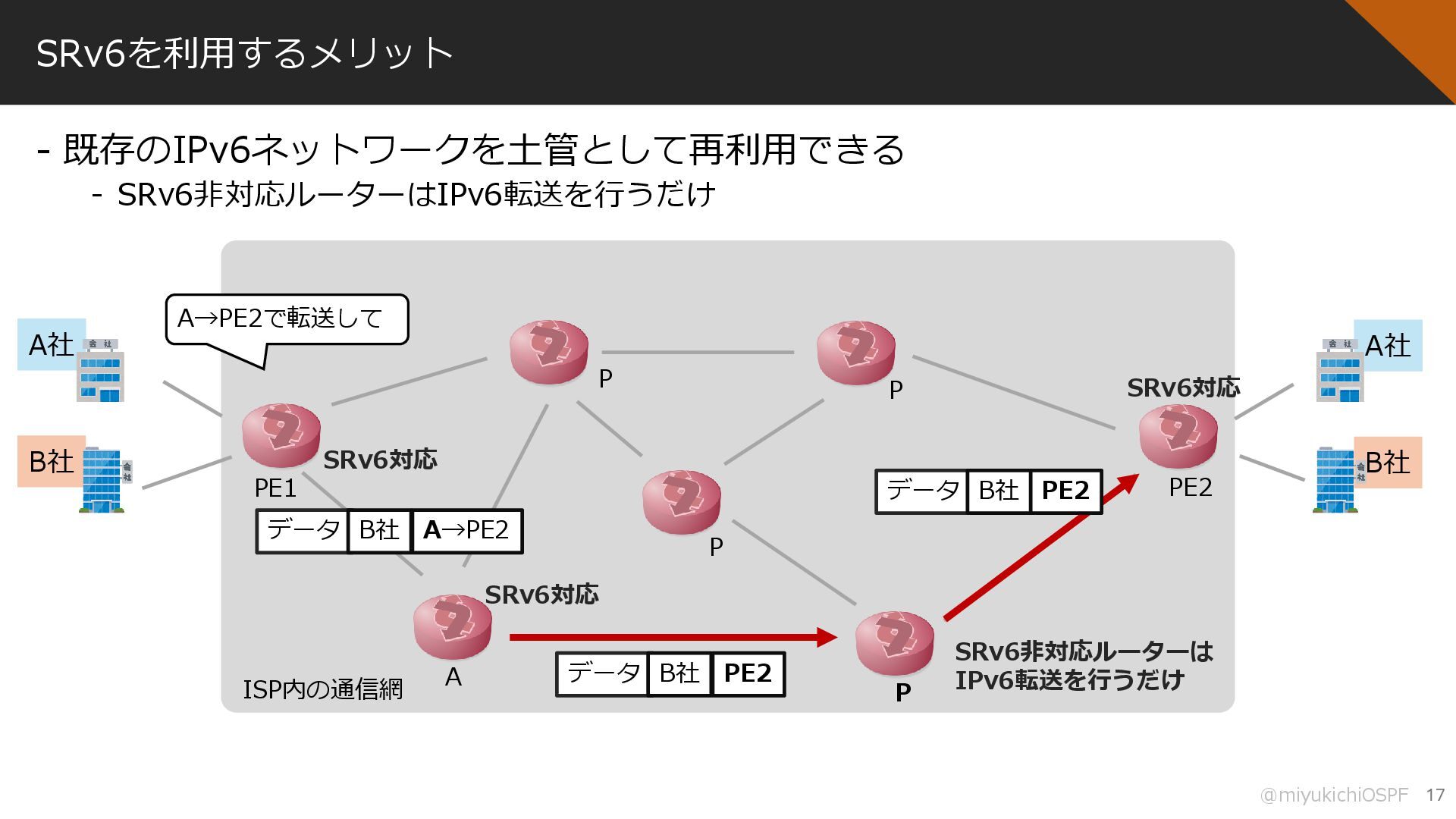

17. @miyukichiOSPF ‒ 既存のIPv6ネットワークを土管として再利用できる ‒ SRv6非対応ルーターはIPv6転送を行うだけ SRv6を利用するメリット ISP内の通信網 A社 B社 A社 B社 PE1 PE2 A P PE2 データ B社 PE2 データ B社 データ B社 A→PE2 A→PE2で転送して P P SRv6対応 SRv6対応 SRv6対応 SRv6非対応ルーターは IPv6転送を行うだけ P 17
18. @miyukichiOSPF （参考）Segment Routingについて ‒ Segment Routingってそもそも何？ ‒ Segment = Instruction（命令、指示）のこと（RFC8402） ‒ 目的に応じて経由ルーターを指定できるのが特徴（ソースルーティング） ‒ Segment RoutingはSRv6以外にもあります ‒ SR-MPLS ‒ 従来から利用されている ‒ SR-IPv6 ‒ ここ数年で標準化が進む SR-MPLS SRv6 データプレーン MPLS IPv6 管理 IGP,MPLS,LDP,RSVPを利用 →管理の複雑化 IGP,SRv6を利用 →管理のシンプル化 中間ノード 全ノードがMPLS対応必須 中間ノードはSRv6対応不要 18
19. @miyukichiOSPF 通信までの流れ

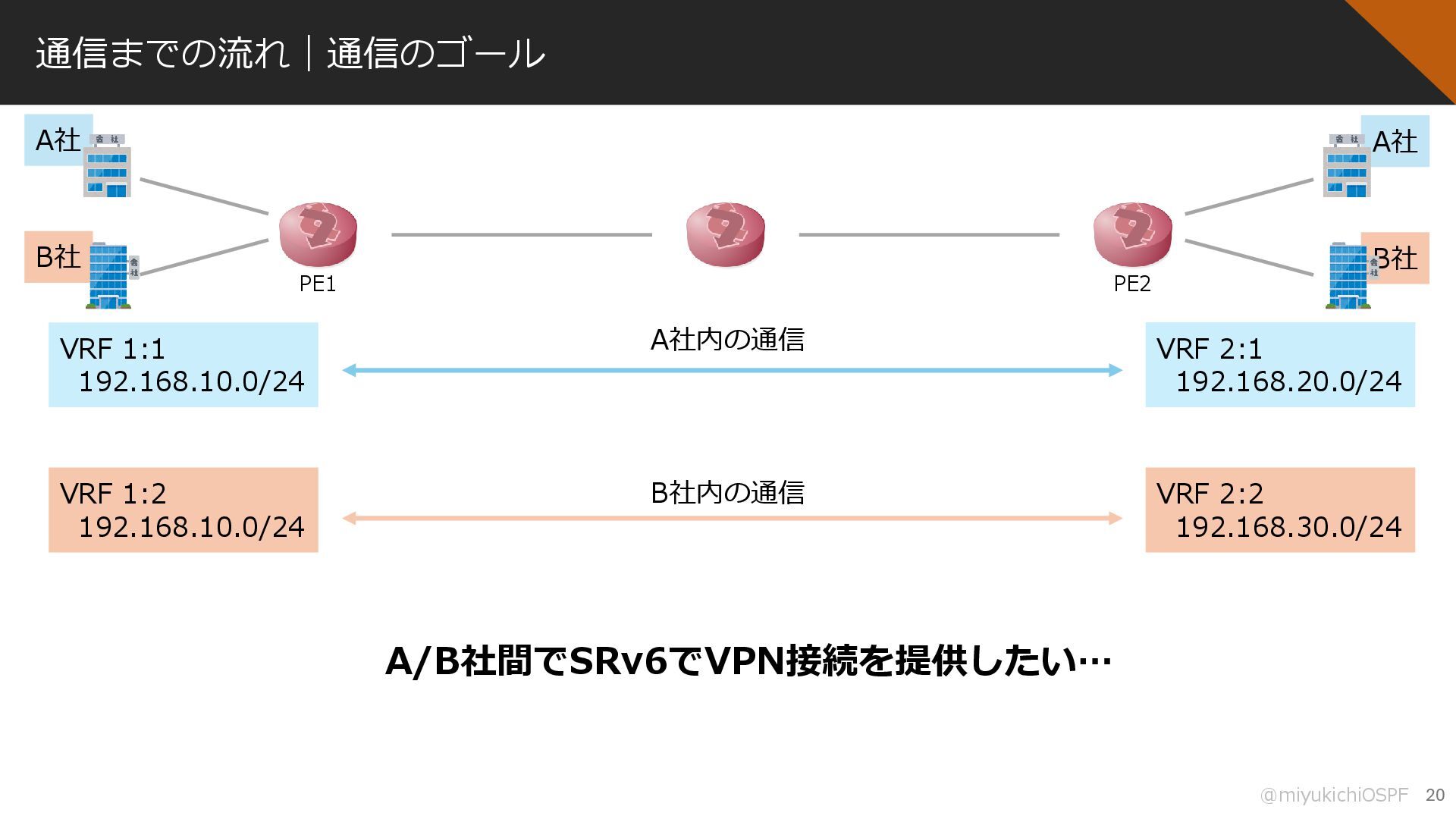

20. @miyukichiOSPF A社 B社 A社 B社 通信までの流れ｜通信のゴール VRF 1:1 192.168.10.0/24 VRF 2:1 192.168.20.0/24 A/B社間でSRv6でVPN接続を提供したい… PE1 PE2 A社内の通信 B社内の通信 VRF 2:2 192.168.30.0/24 VRF 1:2 192.168.10.0/24 20

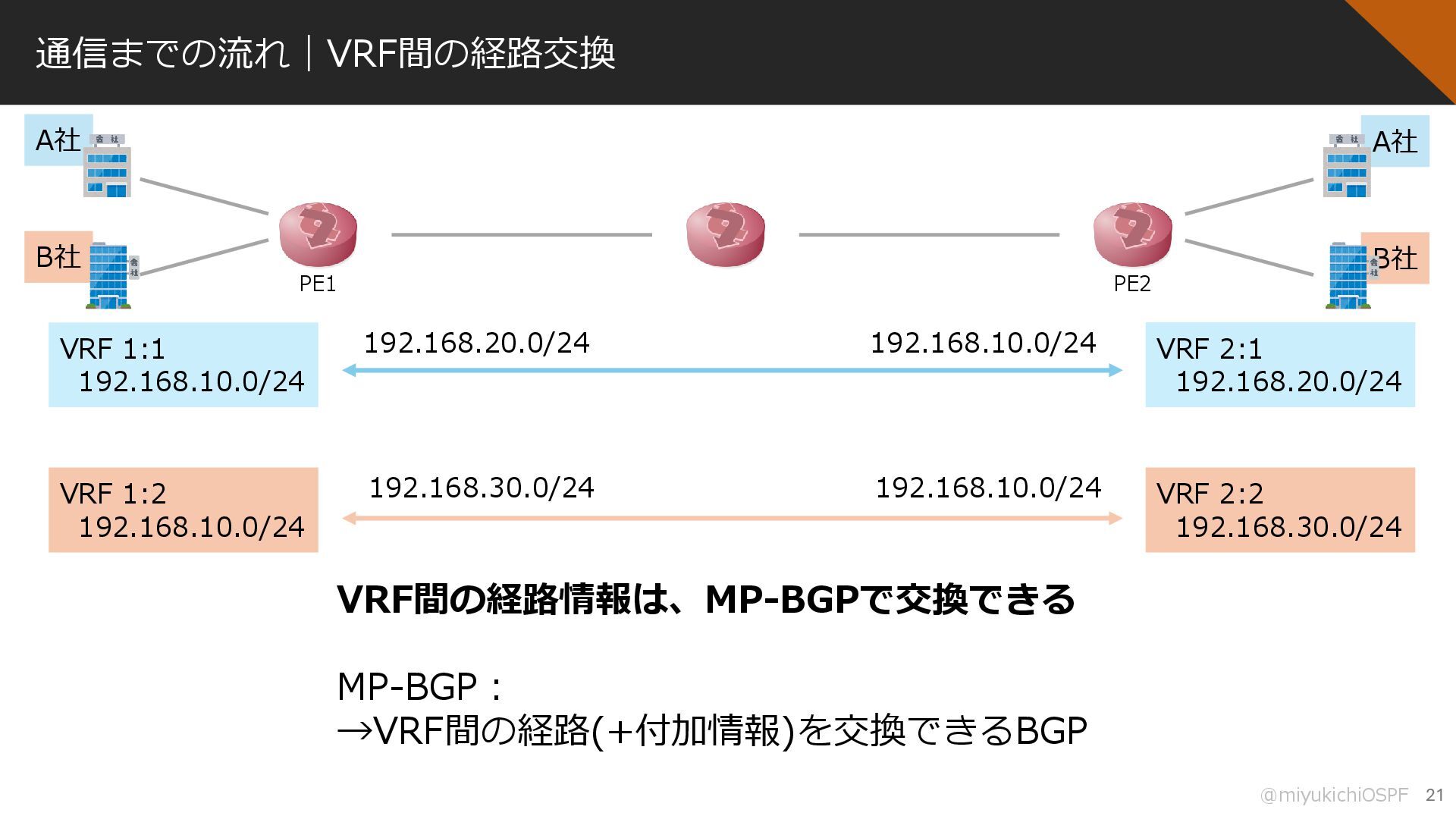

21. @miyukichiOSPF 通信までの流れ｜VRF間の経路交換 VRF 1:1 192.168.10.0/24 VRF 2:1 192.168.20.0/24 A社 B社 A社 B社 192.168.10.0/24 192.168.20.0/24 192.168.10.0/24 192.168.30.0/24 VRF間の経路情報は、MP-BGPで交換できる MP-BGP： →VRF間の経路(+付加情報)を交換できるBGP VRF 2:2 192.168.30.0/24 VRF 1:2 192.168.10.0/24 21 PE1 PE2

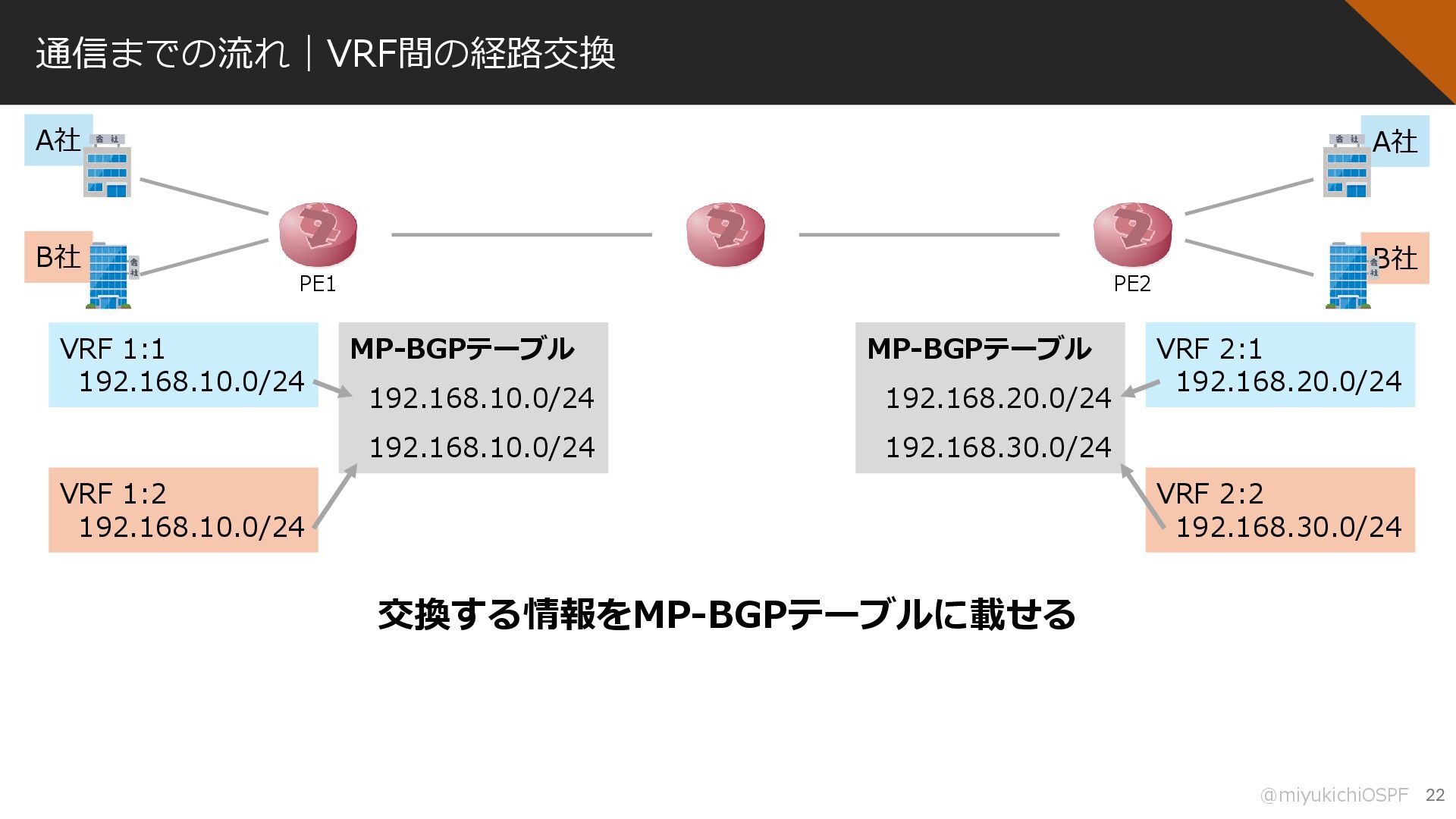

22. @miyukichiOSPF 通信までの流れ｜VRF間の経路交換 VRF 1:1 192.168.10.0/24 VRF 2:1 192.168.20.0/24 MP-BGPテーブル 192.168.10.0/24 192.168.10.0/24 MP-BGPテーブル 192.168.20.0/24 192.168.30.0/24 交換する情報をMP-BGPテーブルに載せる A社 B社 A社 B社 VRF 2:2 192.168.30.0/24 VRF 1:2 192.168.10.0/24 22 PE1 PE2

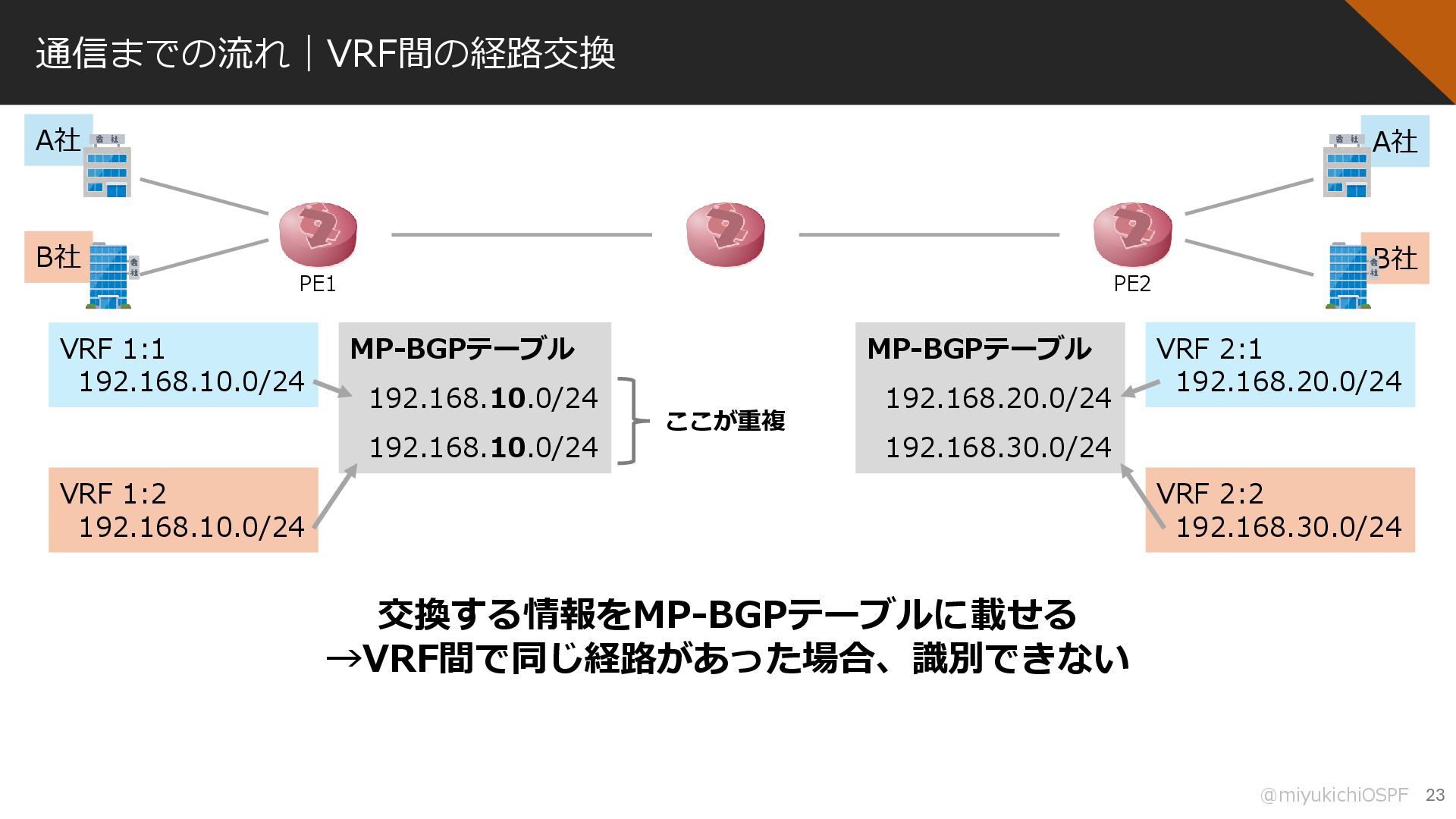

23. @miyukichiOSPF 通信までの流れ｜VRF間の経路交換 VRF 1:1 192.168.10.0/24 VRF 2:1 192.168.20.0/24 MP-BGPテーブル 192.168.10.0/24 192.168.10.0/24 MP-BGPテーブル 192.168.20.0/24 192.168.30.0/24 交換する情報をMP-BGPテーブルに載せる →VRF間で同じ経路があった場合、識別できない A社 B社 A社 B社 ここが重複 VRF 2:2 192.168.30.0/24 VRF 1:2 192.168.10.0/24 23 PE1 PE2

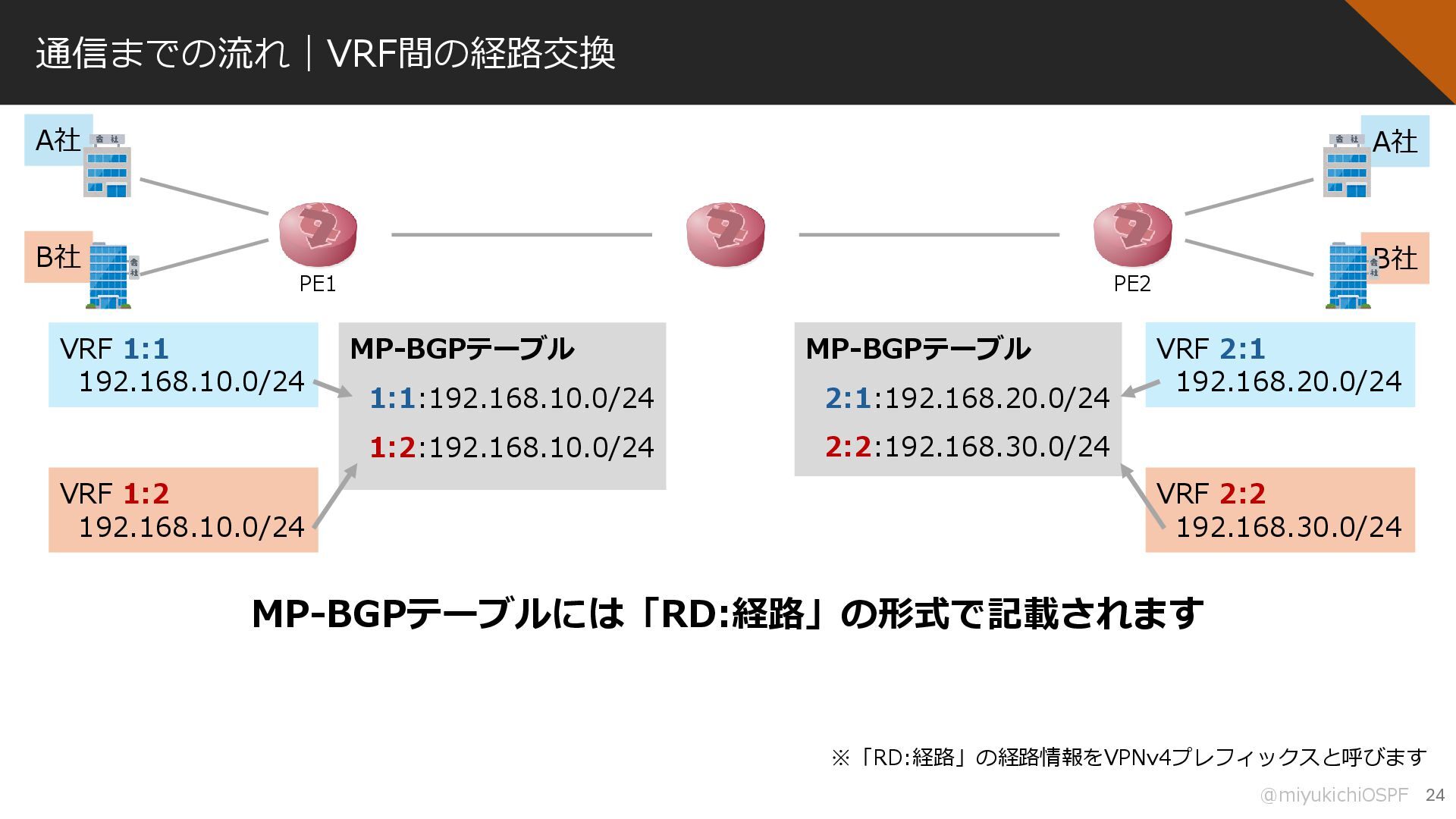

24. @miyukichiOSPF 通信までの流れ｜VRF間の経路交換 VRF 2:1 192.168.20.0/24 VRF 2:2 192.168.30.0/24 MP-BGPテーブル 2:1:192.168.20.0/24 2:2:192.168.30.0/24 MP-BGPテーブル 1:1:192.168.10.0/24 1:2:192.168.10.0/24 VRF 1:1 192.168.10.0/24 VRF 1:2 192.168.10.0/24 MP-BGPテーブルには「RD:経路」の形式で記載されます A社 B社 A社 B社 24 PE1 PE2 ※「RD:経路」の経路情報をVPNv4プレフィックスと呼びます
25. @miyukichiOSPF 通信までの流れ｜VRF間の経路交換 VRF 2:1 192.168.20.0/24 VRF 2:2 192.168.30.0/24 MP-BGPテーブル 2:1:192.168.20.0/24 2:2:192.168.30.0/24 MP-BGPテーブル 1:1:192.168.10.0/24 1:2:192.168.10.0/24 VRF 1:1 192.168.10.0/24 VRF 1:2 192.168.10.0/24 MP-BGPテーブルの内容を交換するためには MP-BGPでピア（隣接関係）を張らなきゃいけない ピアはIPアドレスで指定する A社 B社 A社 B社 MP-BGPテーブルを交換する相手を知らない 25 PE1 PE2

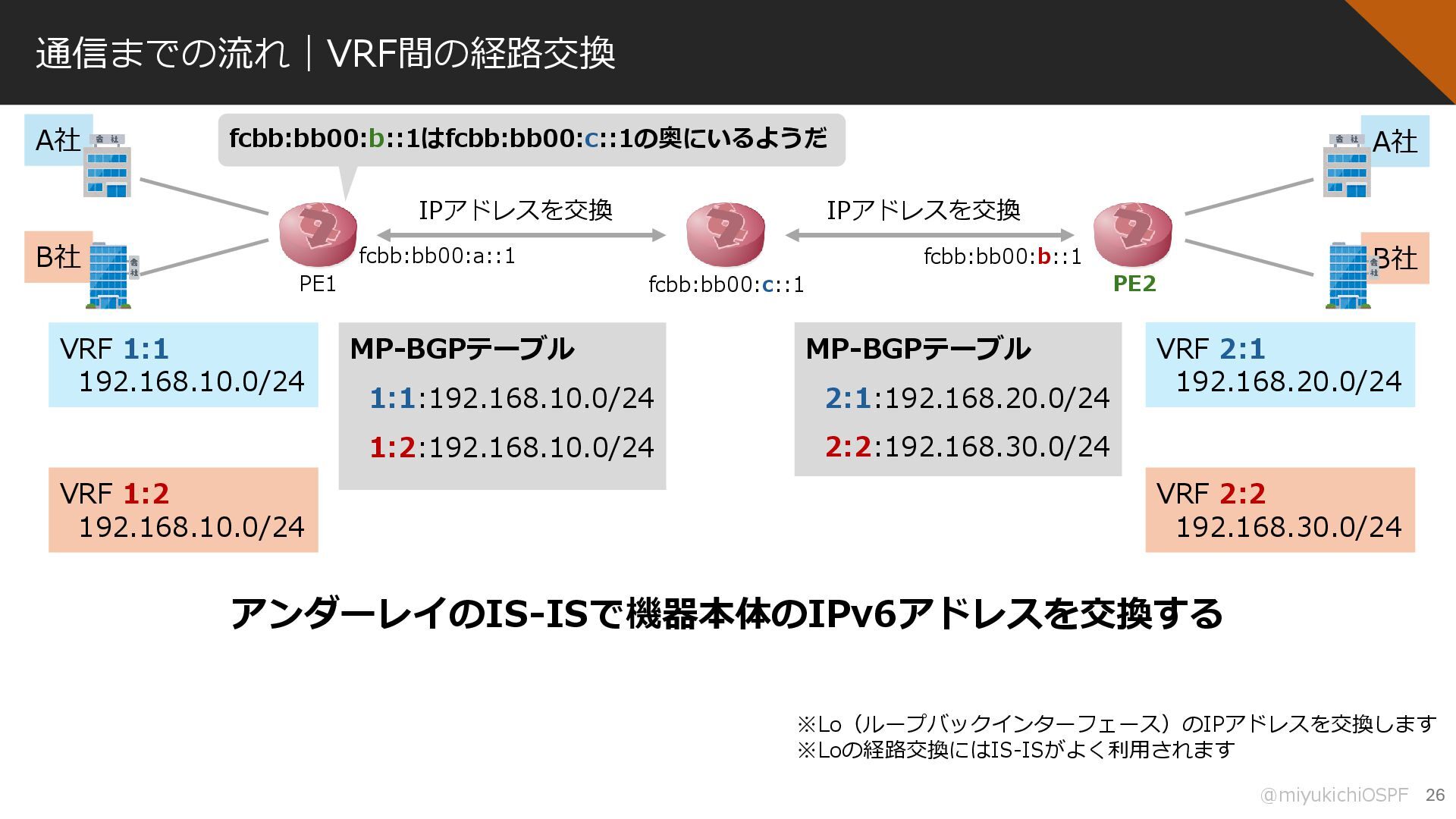

26. @miyukichiOSPF 通信までの流れ｜VRF間の経路交換 VRF 2:1 192.168.20.0/24 VRF 2:2 192.168.30.0/24 MP-BGPテーブル 2:1:192.168.20.0/24 2:2:192.168.30.0/24 MP-BGPテーブル 1:1:192.168.10.0/24 1:2:192.168.10.0/24 VRF 1:1 192.168.10.0/24 VRF 1:2 192.168.10.0/24 アンダーレイのIS-ISで機器本体のIPv6アドレスを交換する A社 B社 A社 B社 fcbb:bb00:b::1はfcbb:bb00:c::1の奥にいるようだ IPアドレスを交換 IPアドレスを交換 fcbb:bb00:a::1 fcbb:bb00:b::1 fcbb:bb00:c::1 26 PE1 PE2 ※Lo（ループバックインターフェース）のIPアドレスを交換します ※Loの経路交換にはIS-ISがよく利用されます

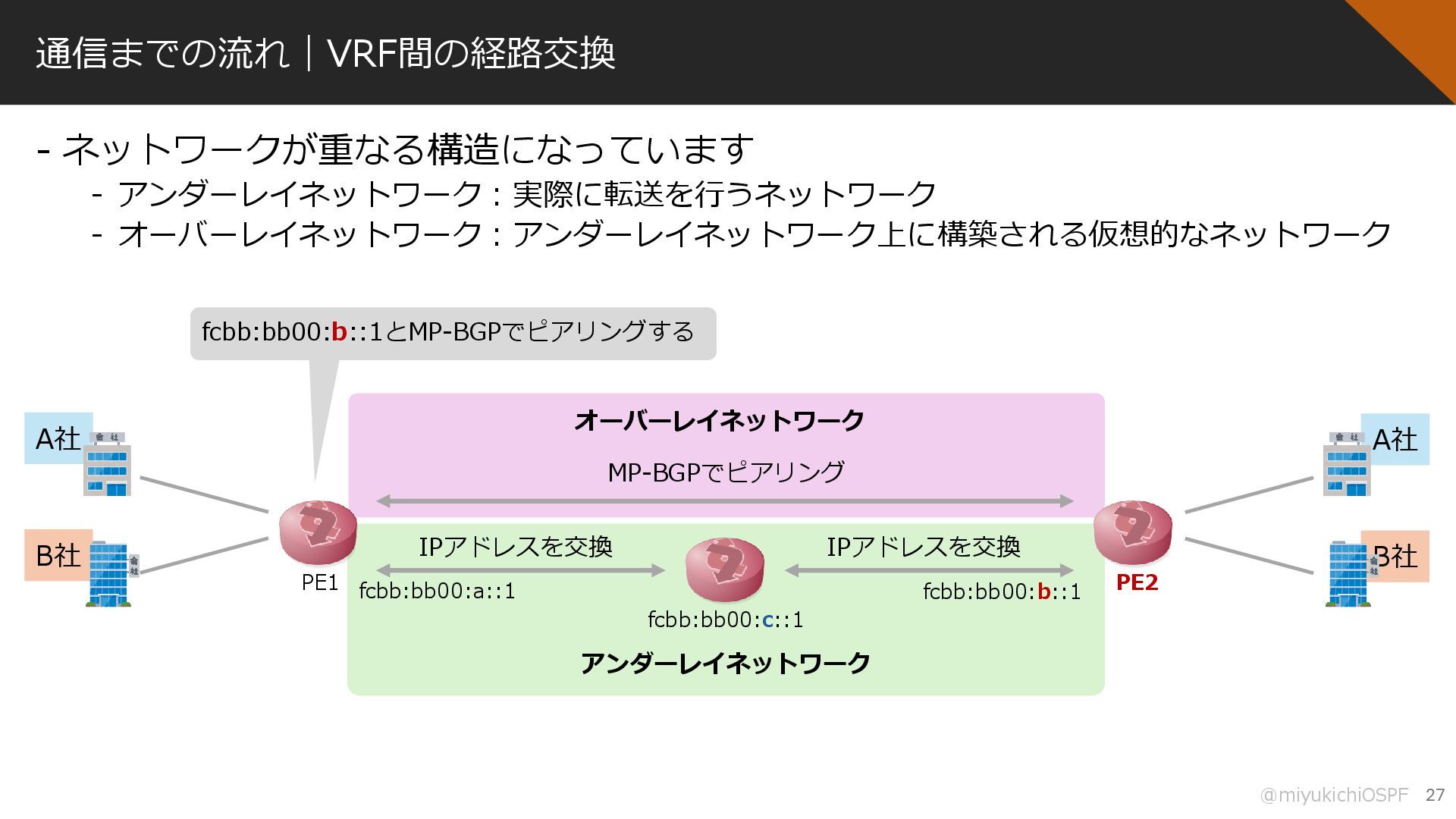

27. @miyukichiOSPF 通信までの流れ｜VRF間の経路交換 A社 B社 A社 B社 fcbb:bb00:b::1とMP-BGPでピアリングする fcbb:bb00:a::1 fcbb:bb00:b::1 fcbb:bb00:c::1 MP-BGPでピアリング オーバーレイネットワーク アンダーレイネットワーク ‒ ネットワークが重なる構造になっています ‒ アンダーレイネットワーク：実際に転送を行うネットワーク ‒ オーバーレイネットワーク：アンダーレイネットワーク上に構築される仮想的なネットワーク 27 PE1 PE2 IPアドレスを交換 IPアドレスを交換

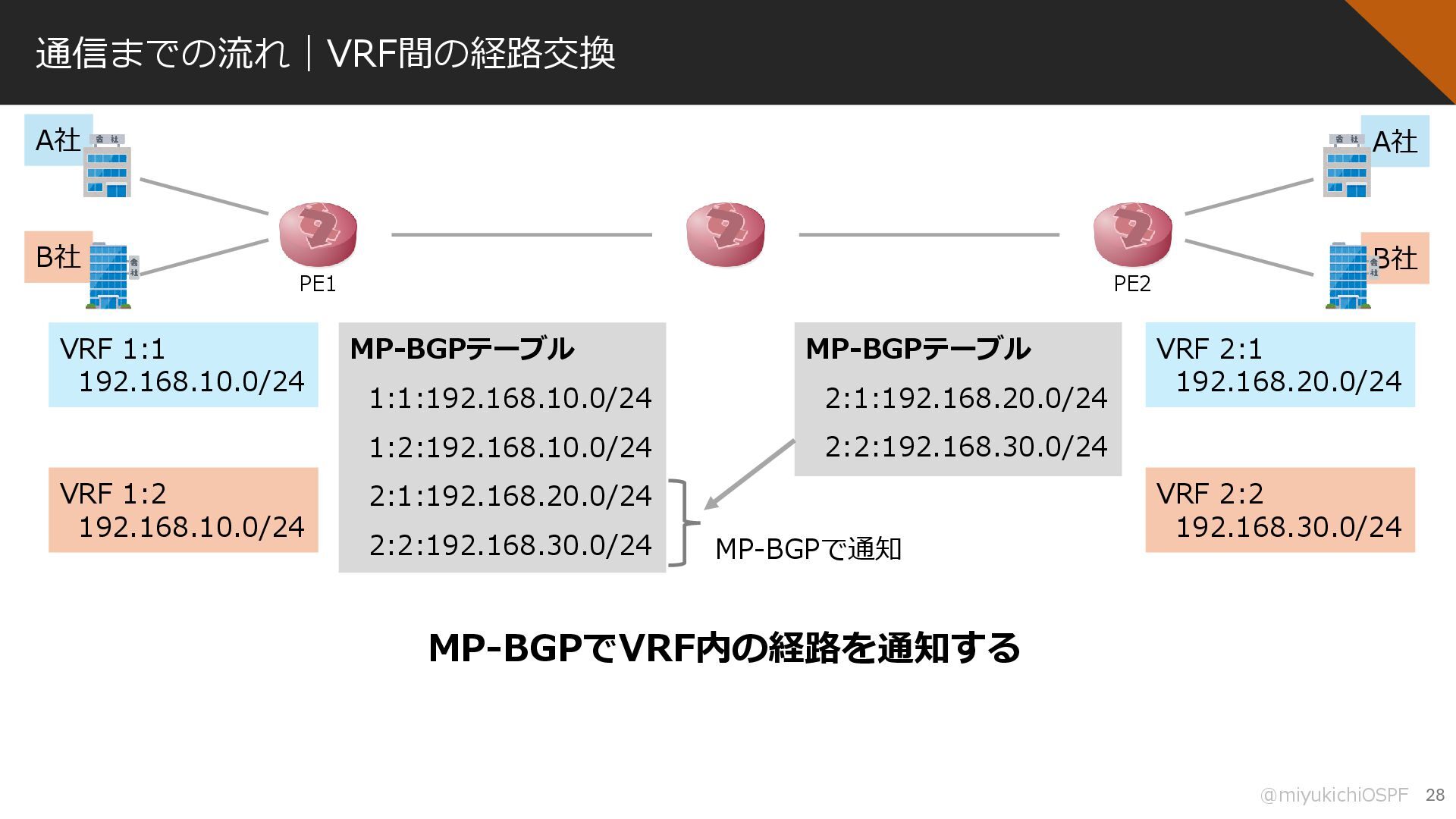

28. @miyukichiOSPF 通信までの流れ｜VRF間の経路交換 VRF 2:1 192.168.20.0/24 VRF 2:2 192.168.30.0/24 MP-BGPテーブル 2:1:192.168.20.0/24 2:2:192.168.30.0/24 MP-BGPテーブル 1:1:192.168.10.0/24 1:2:192.168.10.0/24 2:1:192.168.20.0/24 2:2:192.168.30.0/24 MP-BGPで通知 VRF 1:1 192.168.10.0/24 VRF 1:2 192.168.10.0/24 MP-BGPでVRF内の経路を通知する A社 B社 A社 B社 28 PE1 PE2
29. @miyukichiOSPF 通信までの流れ｜VRF間の経路交換 VRF 2:1 192.168.20.0/24 VRF 2:2 192.168.30.0/24 MP-BGPテーブル 2:1:192.168.20.0/24 2:2:192.168.30.0/24 どのVRFの経路…？ MP-BGPテーブル 1:1:192.168.10.0/24 1:2:192.168.10.0/24 2:1:192.168.20.0/24 2:2:192.168.30.0/24 MP-BGPで通知 VRF 1:1 192.168.10.0/24 VRF 1:2 192.168.10.0/24 MP-BGPで通知された経路の格納先VRFが分からない… どっち…？ A社 B社 A社 B社 29 PE1 PE2

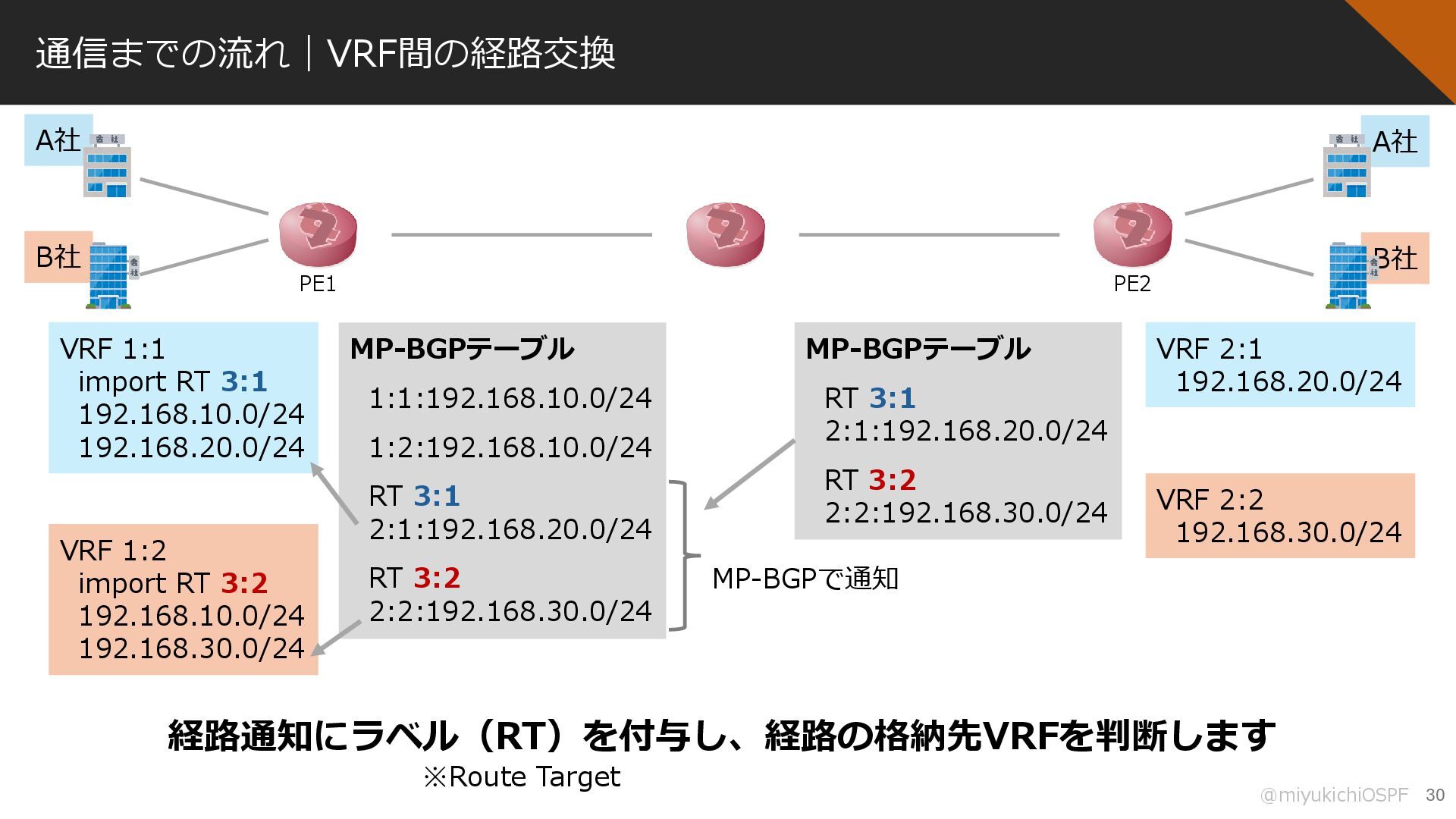

30. @miyukichiOSPF 通信までの流れ｜VRF間の経路交換 VRF 1:1 import RT 3:1 192.168.10.0/24 192.168.20.0/24 VRF 1:2 import RT 3:2 192.168.10.0/24 192.168.30.0/24 VRF 2:1 192.168.20.0/24 VRF 2:2 192.168.30.0/24 MP-BGPテーブル RT 3:1 2:1:192.168.20.0/24 RT 3:2 2:2:192.168.30.0/24 MP-BGPテーブル 1:1:192.168.10.0/24 1:2:192.168.10.0/24 RT 3:1 2:1:192.168.20.0/24 RT 3:2 2:2:192.168.30.0/24 MP-BGPで通知 経路通知にラベル（RT）を付与し、経路の格納先VRFを判断します A社 B社 A社 B社 30 ※Route Target PE1 PE2

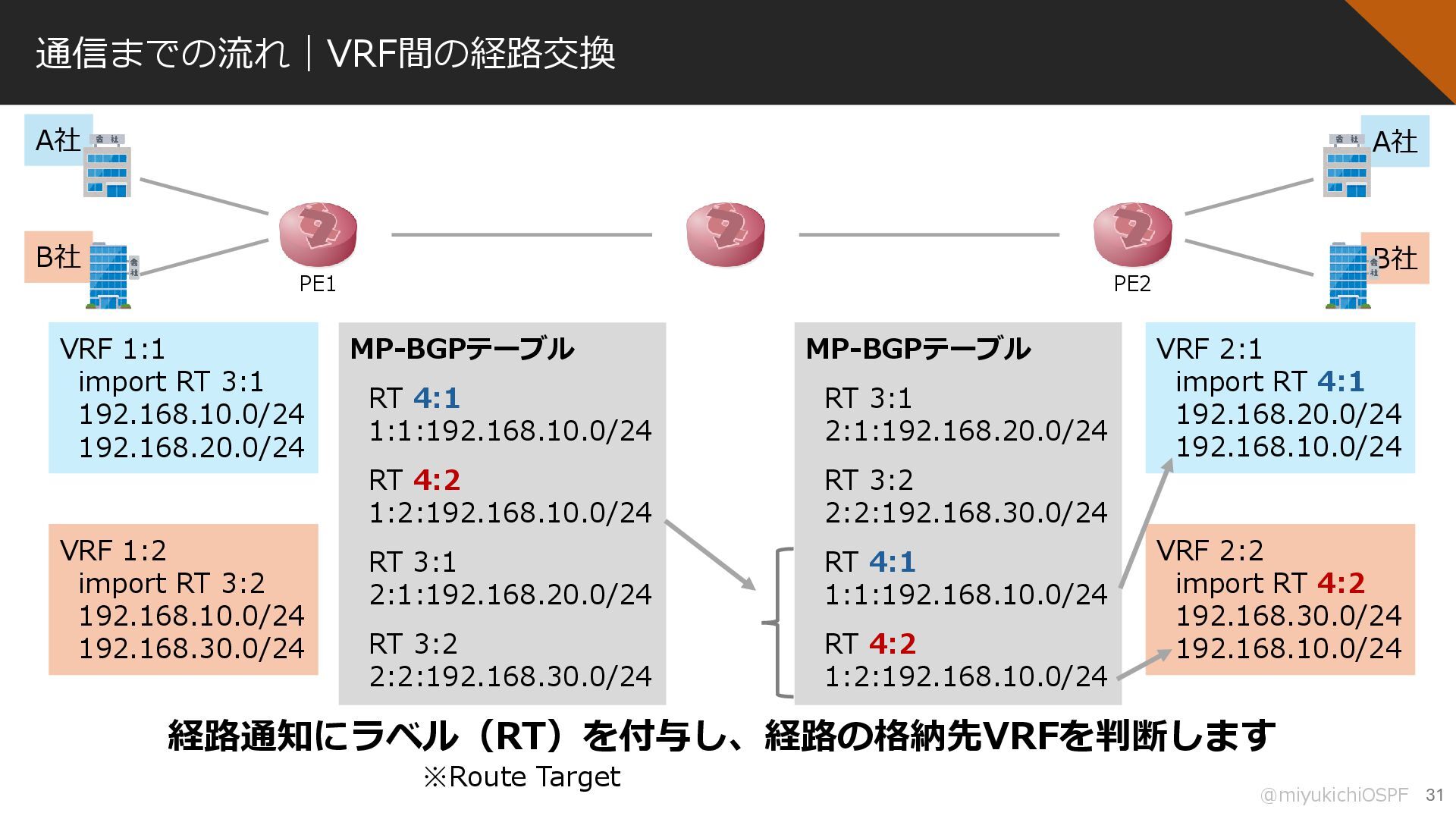

31. @miyukichiOSPF 通信までの流れ｜VRF間の経路交換 VRF 1:1 import RT 3:1 192.168.10.0/24 192.168.20.0/24 VRF 1:2 import RT 3:2 192.168.10.0/24 192.168.30.0/24 VRF 2:1 import RT 4:1 192.168.20.0/24 192.168.10.0/24 VRF 2:2 import RT 4:2 192.168.30.0/24 192.168.10.0/24 MP-BGPテーブル RT 3:1 2:1:192.168.20.0/24 RT 3:2 2:2:192.168.30.0/24 RT 4:1 1:1:192.168.10.0/24 RT 4:2 1:2:192.168.10.0/24 MP-BGPテーブル RT 4:1 1:1:192.168.10.0/24 RT 4:2 1:2:192.168.10.0/24 RT 3:1 2:1:192.168.20.0/24 RT 3:2 2:2:192.168.30.0/24 A社 B社 A社 B社 経路通知にラベル（RT）を付与し、経路の格納先VRFを判断します 31 ※Route Target PE1 PE2

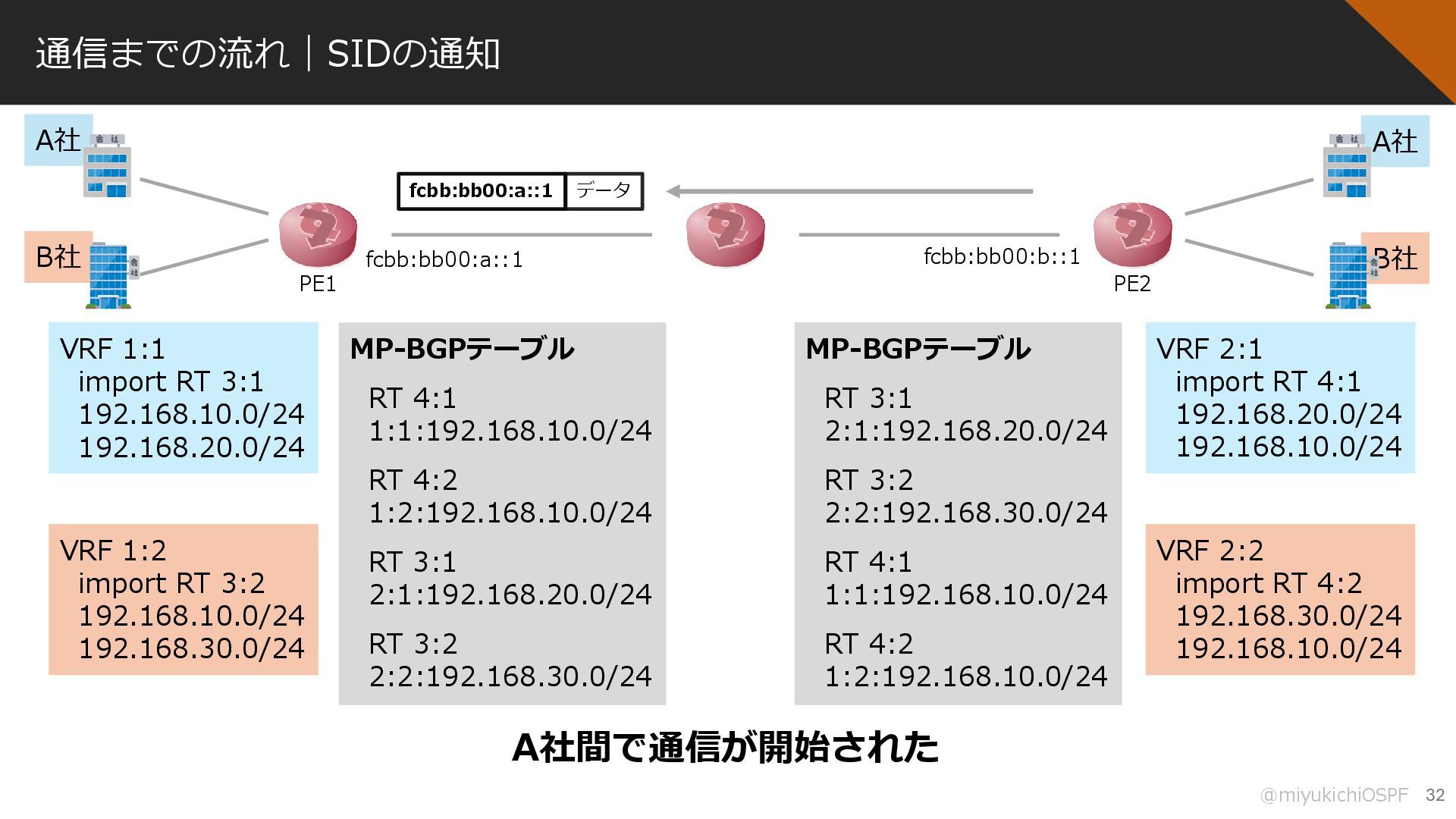

32. @miyukichiOSPF 通信までの流れ｜SIDの通知 VRF 1:1 import RT 3:1 192.168.10.0/24 192.168.20.0/24 VRF 1:2 import RT 3:2 192.168.10.0/24 192.168.30.0/24 VRF 2:1 import RT 4:1 192.168.20.0/24 192.168.10.0/24 VRF 2:2 import RT 4:2 192.168.30.0/24 192.168.10.0/24 MP-BGPテーブル RT 3:1 2:1:192.168.20.0/24 RT 3:2 2:2:192.168.30.0/24 RT 4:1 1:1:192.168.10.0/24 RT 4:2 1:2:192.168.10.0/24 MP-BGPテーブル RT 4:1 1:1:192.168.10.0/24 RT 4:2 1:2:192.168.10.0/24 RT 3:1 2:1:192.168.20.0/24 RT 3:2 2:2:192.168.30.0/24 A社 B社 A社 B社 fcbb:bb00:a::1 fcbb:bb00:b::1 32 PE1 PE2 A社間で通信が開始された データ fcbb:bb00:a::1

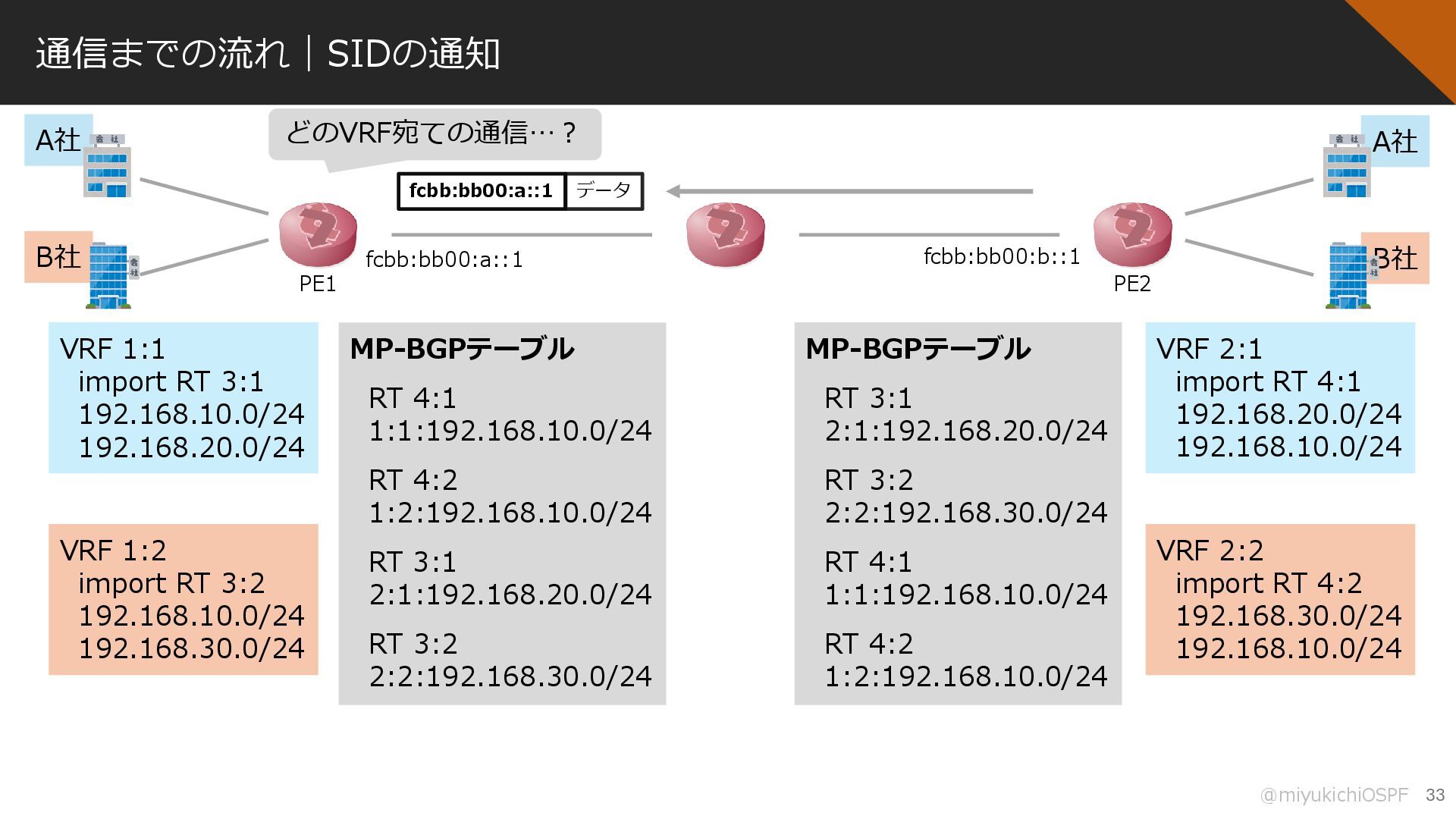

33. @miyukichiOSPF 通信までの流れ｜SIDの通知 VRF 1:1 import RT 3:1 192.168.10.0/24 192.168.20.0/24 VRF 1:2 import RT 3:2 192.168.10.0/24 192.168.30.0/24 VRF 2:1 import RT 4:1 192.168.20.0/24 192.168.10.0/24 VRF 2:2 import RT 4:2 192.168.30.0/24 192.168.10.0/24 MP-BGPテーブル RT 3:1 2:1:192.168.20.0/24 RT 3:2 2:2:192.168.30.0/24 RT 4:1 1:1:192.168.10.0/24 RT 4:2 1:2:192.168.10.0/24 MP-BGPテーブル RT 4:1 1:1:192.168.10.0/24 RT 4:2 1:2:192.168.10.0/24 RT 3:1 2:1:192.168.20.0/24 RT 3:2 2:2:192.168.30.0/24 どのVRF宛ての通信…？ A社 B社 A社 B社 fcbb:bb00:a::1 fcbb:bb00:b::1 33 PE1 PE2 データ fcbb:bb00:a::1
34. @miyukichiOSPF 通信までの流れ｜SIDの通知 VRF 1:1 import RT 3:1 192.168.10.0/24 192.168.20.0/24 VRF 1:2 import RT 3:2 192.168.10.0/24 192.168.30.0/24 VRF 2:1 import RT 4:1 192.168.20.0/24 192.168.10.0/24 VRF 2:2 import RT 4:2 192.168.30.0/24 192.168.10.0/24 MP-BGPテーブル RT 3:1 2:1:192.168.20.0/24 RT 3:2 2:2:192.168.30.0/24 RT 4:1 1:1:192.168.10.0/24 RT 4:2 1:2:192.168.10.0/24 fcbb:bb00:a::1 機器内でVRFごとのEnd.DT4に SIDを割り当てておく Local SIDテーブル fcbb:bb00:a:e001::→A社VRFへ転送 fcbb:bb00:a:e002::→B社VRFへ転送 Local SIDテーブル fcbb:bb00:b:e001::→A社VRFへ転送 fcbb:bb00:b:e002::→B社VRFへ転送 A社 B社 A社 B社 MP-BGPテーブル 1:1:192.168.10.0/24 RT 4:1 SID 6:1::A 1:2:192.168.10.0/24 RT 4:2 SID 6:1::B 2:1:192.168.20.0/24 RT 3:1 SID 6:1::C 2:2:192.168.30.0/24 RT 3:2 SID 6:1::D fcbb:bb00:b::1 34 PE1 PE2

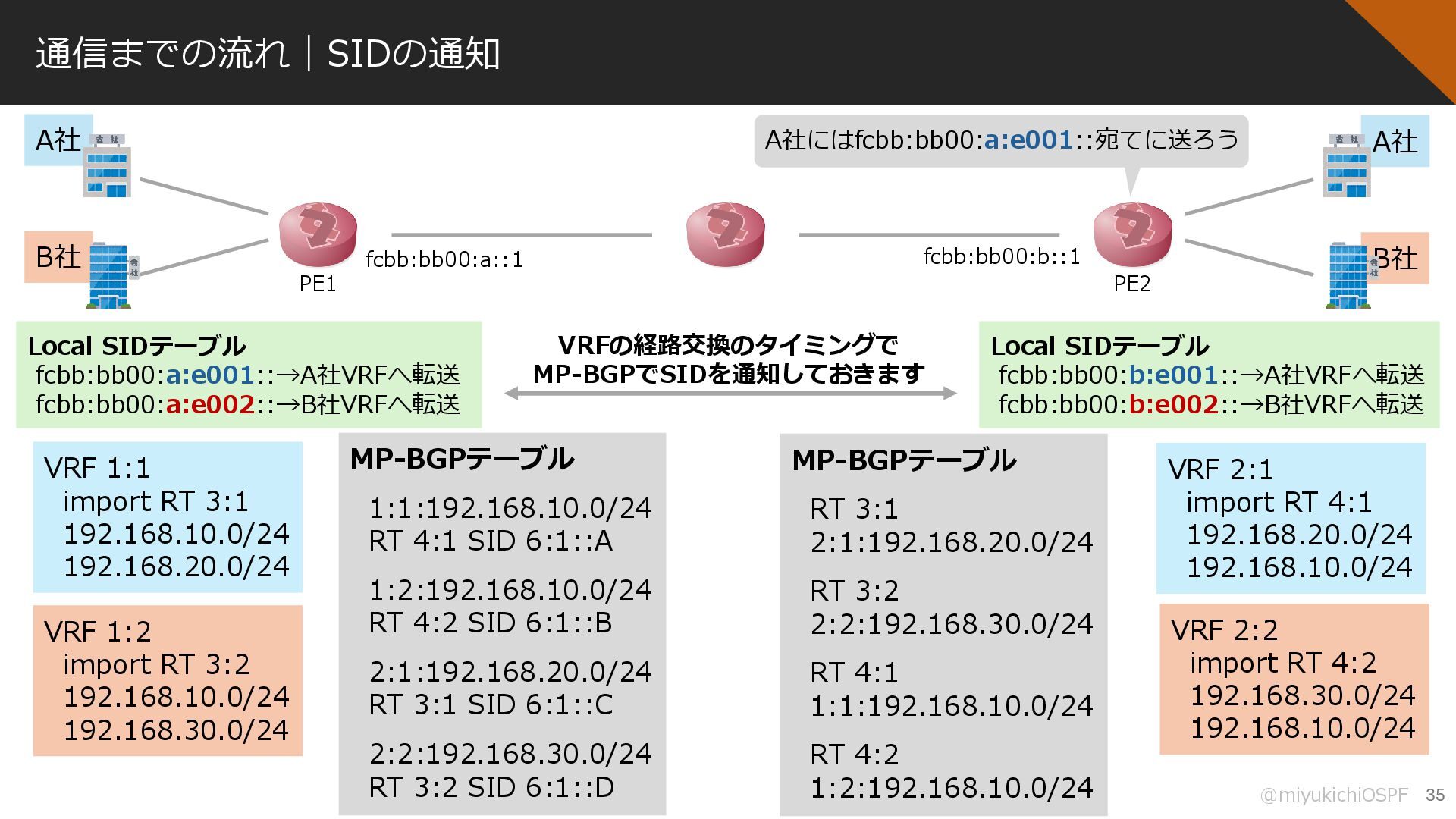

35. @miyukichiOSPF 通信までの流れ｜SIDの通知 VRF 1:1 import RT 3:1 192.168.10.0/24 192.168.20.0/24 VRF 1:2 import RT 3:2 192.168.10.0/24 192.168.30.0/24 VRF 2:1 import RT 4:1 192.168.20.0/24 192.168.10.0/24 VRF 2:2 import RT 4:2 192.168.30.0/24 192.168.10.0/24 MP-BGPテーブル RT 3:1 2:1:192.168.20.0/24 RT 3:2 2:2:192.168.30.0/24 RT 4:1 1:1:192.168.10.0/24 RT 4:2 1:2:192.168.10.0/24 A社 B社 A社 B社 MP-BGPテーブル 1:1:192.168.10.0/24 RT 4:1 SID 6:1::A 1:2:192.168.10.0/24 RT 4:2 SID 6:1::B 2:1:192.168.20.0/24 RT 3:1 SID 6:1::C 2:2:192.168.30.0/24 RT 3:2 SID 6:1::D fcbb:bb00:b::1 VRFの経路交換のタイミングで MP-BGPでSIDを通知しておきます A社にはfcbb:bb00:a:e001::宛てに送ろう fcbb:bb00:a::1 35 PE1 PE2 Local SIDテーブル fcbb:bb00:a:e001::→A社VRFへ転送 fcbb:bb00:a:e002::→B社VRFへ転送 Local SIDテーブル fcbb:bb00:b:e001::→A社VRFへ転送 fcbb:bb00:b:e002::→B社VRFへ転送

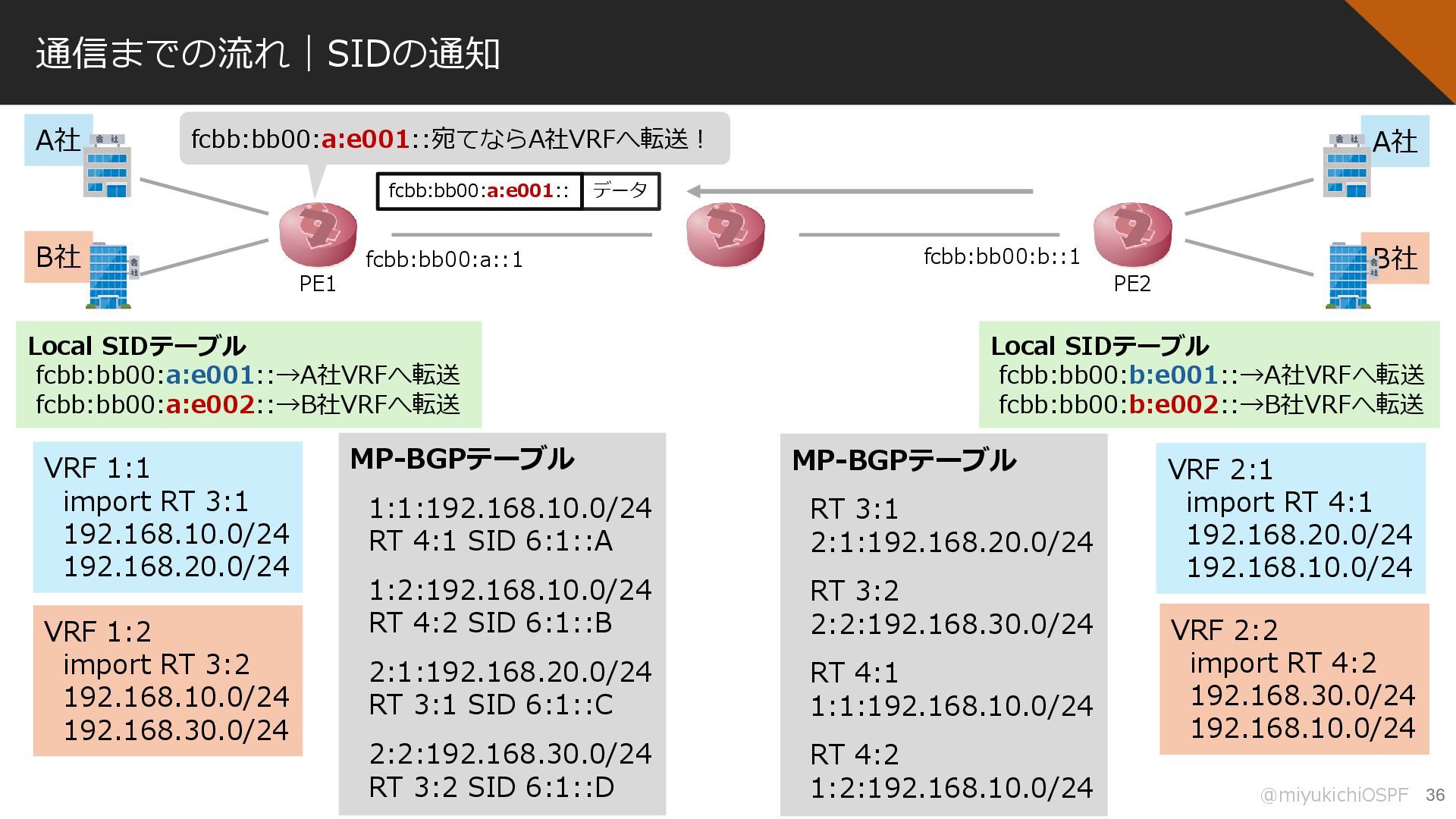

36. @miyukichiOSPF 通信までの流れ｜SIDの通知 VRF 1:1 import RT 3:1 192.168.10.0/24 192.168.20.0/24 VRF 1:2 import RT 3:2 192.168.10.0/24 192.168.30.0/24 VRF 2:1 import RT 4:1 192.168.20.0/24 192.168.10.0/24 VRF 2:2 import RT 4:2 192.168.30.0/24 192.168.10.0/24 MP-BGPテーブル RT 3:1 2:1:192.168.20.0/24 RT 3:2 2:2:192.168.30.0/24 RT 4:1 1:1:192.168.10.0/24 RT 4:2 1:2:192.168.10.0/24 A社 B社 A社 B社 データ fcbb:bb00:a:e001:: MP-BGPテーブル 1:1:192.168.10.0/24 RT 4:1 SID 6:1::A 1:2:192.168.10.0/24 RT 4:2 SID 6:1::B 2:1:192.168.20.0/24 RT 3:1 SID 6:1::C 2:2:192.168.30.0/24 RT 3:2 SID 6:1::D fcbb:bb00:b::1 fcbb:bb00:a::1 36 PE1 PE2 Local SIDテーブル fcbb:bb00:a:e001::→A社VRFへ転送 fcbb:bb00:a:e002::→B社VRFへ転送 Local SIDテーブル fcbb:bb00:b:e001::→A社VRFへ転送 fcbb:bb00:b:e002::→B社VRFへ転送 fcbb:bb00:a:e001::宛てならA社VRFへ転送！

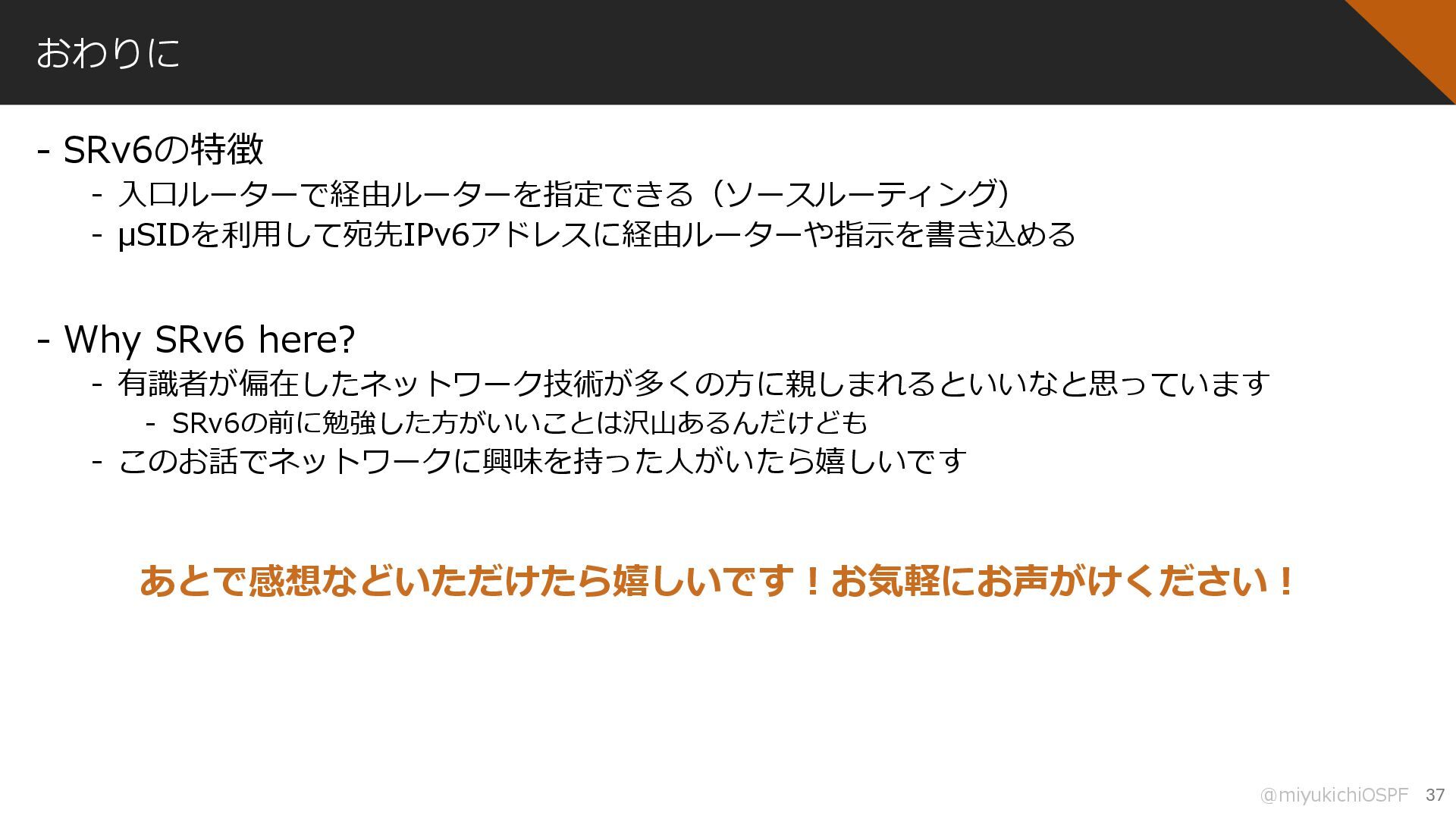

37. @miyukichiOSPF ‒ SRv6の特徴 ‒ 入口ルーターで経由ルーターを指定できる（ソースルーティング） ‒ μSIDを利用して宛先IPv6アドレスに経由ルーターや指示を書き込める ‒ Why SRv6 here? ‒ 有識者が偏在したネットワーク技術が多くの方に親しまれるといいなと思っています ‒ SRv6の前に勉強した方がいいことは沢山あるんだけども ‒ このお話でネットワークに興味を持った人がいたら嬉しいです おわりに あとで感想などいただけたら嬉しいです！お気軽にお声がけください！ 37
