OCI技術資料 : ロード・バランサー詳細 / Load Balancer 200

ロード・バランサ詳細 Load Balancer Level 200 Oracle Cloud Infrastructure 技術資料
2024年12月

https://oracle-japan.github.io/ocidocs/services/networking/load-balancer-100/ • OCIロード・バランサは、1つのエントリーポイントからVCN内の複数のサーバーに対して自動的にトラフィックを分散これによりリソース利用率が向上し、容易な拡張性と高可用性を得られます • OCIでは、プロキシ型のフレキシブル・ロード・バランサ(FLB)と、パススルー型のネットワーク・ロード・バランサ(NLB)の2種類のロード・バランサが選択可能 • サポートプロトコル
– TCP, HTTP/1.0, HTTP/1.1, HTTP/2, WebSocket • SSL ターミネーション、エンドツーエンド SSL、SSL トンネリングをサポート • FLBでは、セッション永続性やコンテンツベースルーティングなど高度なレイヤー7ロード・バランシングの機能をサポート • 主な特長 • プライベートまたはパブリック・ロード・バランサ (パブリック IP アドレスが付与) • フレキシブルな帯域 • TCP (レイヤ 4) および HTTP (レイヤ 7) トラフィック用の単一ロード・バランサロード・バランサ概要編のおさらい Copyright © 2024, Oracle and/or its affiliates 2

この資料では、以下のことを解説しています • タイムアウトとキープアライブ設定 • バックエンド・サーバーでのクライアントIPアドレスの識別 • SSL通信対応方式への理解とロード・バランサでのSSLターミネーションの設定 • セッション永続性を利用したバックエンド・サーバーの固定 •
リクエスト・ルーティングを用いた高度なルーティング • WAF(Web Application Firewall)、Webアプリケーション・アクセラレーションとの連携 • ロード・バランサのロギング • ロード・バランサのメトリック • トラブル時の対応ガイドラインロード・バランサ詳細編内容 Copyright © 2024, Oracle and/or its affiliates 3

FLBにおけるタイムアウト、キープアライブの挙動 Copyright © 2024, Oracle and/or its affiliates 5 clients
Load Balancer Backend Servers HTTP message/ TCP segment HTTP 200 3way handshake 3way handshake Fin/ACK GET HTTP message/ TCP segment HTTP message/ TCP segment GET HTTP 200 HTTP message/ TCP segment Fin/ACK ロード・バランサとクライアント間のキープ・アライブ設定 = アイドル65秒または最大10,000トランザクション(変更不可) ロード・バランサがクライアントに最後のメッセージの送信(C)を行ってから、次にクライアントからのメッセージを受信(C')するまでの時間アイドル・タイムアウト(リスナー・タイムアウト) = TCPリスナー : デフォルト300秒, 最大7200秒 = HTTPリスナー : デフォルト60秒, 最大7200秒ロード・バランサがクライアントからメッセージを受信(A)してから次に受信(A')するまでの時間、またはクライアントにメッセージを返信(B)してから次の返信を行うまで(B')の時間ロード・バランサとバックエンド・サーバー間のキープ・アライブ設定 = アイドル300秒(変更不可) ロード・バランサがバックエンド・サーバーから最後のメッセージを受け取ってから(D)、次のメッセージをバックエンド・サーバーに転送するまで(D')の時間 (バックエンド・サーバーの)キープ・アライブ設定 = バックエンド・サーバーで設定、推奨値310秒以上バックエンド・サーバーが、ロード・バランサに応答を返した(E)後、次にロード・バランサからリクエストが送られてくるまで(E')の時間 (A) (A') (D') (D) (C) (C') (E') (E) (A-A') receive timer (B-B') send timer (B) (B') https://docs.oracle.com/ja-jp/iaas/Content/Balance/Reference/connectionreuse.htm

アイドル65秒経過時はFLBからFINパケットが送信されTCP接続が切断される 1 0.000000000 10.0.1.25 -> 10.0.2.228 TCP 74 43744 >
http [SYN] Seq=0 Win=65340 Len=0 MSS=1485 SACK_PERM=1 TSval=3551202664 TSecr=0 WS=128 2 0.002493772 10.0.2.228 -> 10.0.1.25 TCP 74 http > 43744 [SYN, ACK] Seq=0 Ack=1 Win=26844 Len=0 MSS=8960 SACK_PERM=1 TSval=4158075881 TSecr=3551202664 WS=1024 3 0.000013286 10.0.1.25 -> 10.0.2.228 TCP 66 43744 > http [ACK] Seq=1 Ack=1 Win=65408 Len=0 TSval=3551202667 TSecr=4158075881 (略) 13 0.000005690 10.0.1.25 -> 10.0.2.228 TCP 66 43744 > http [ACK] Seq=241 Ack=1663 Win=64128 Len=0 TSval=3551202681 TSecr=4158075896 14 65.001322203 10.0.2.228 -> 10.0.1.25 TCP 66 http > 43744 [FIN, ACK] Seq=1663 Ack=241 Win=27648 Len=0 TSval=4158140891 TSecr=3551202681 15 0.040574411 10.0.1.25 -> 10.0.2.228 TCP 66 43744 > http [ACK] Seq=241 Ack=1664 Win=64128 Len=0 TSval=3551267723 TSecr=4158140891 16 40.054097462 10.0.1.25 -> 10.0.2.228 TCP 66 43744 > http [FIN, ACK] Seq=241 Ack=1664 Win=64128 Len=0 TSval=3551307777 TSecr=4158140891 17 0.001380630 10.0.2.228 -> 10.0.1.25 TCP 66 http > 43744 [ACK] Seq=1664 Ack=242 Win=27648 Len=0 TSval=4158180983 TSecr=3551307777 クライアント – FLB間のアイドル・タイムアウト発生時の挙動 Copyright © 2024, Oracle and/or its affiliates 6 3-way handshake 65秒経過 FINパケットがLB-> クライアントに送信コネクションが切断

フレキシブル・ロード・バランサを介したトラフィックは、送信元のIP 情報がロード・バランサの情報に変換されてバックエンド・サーバーに転送されるため、バックエンド・サーバーにはロード・バランサのIPアドレスやポートが送信元情報として渡されるバックエンド・サーバーでクライアントのIPを取得したい場合は… • HTTPリスナーでは、HTTPヘッダーに挿入される X-Forwarded- ヘッダーから取得 •
TCPリスナーでは方法がないため、ネットワーク・ロード・バランサで「ソースIPを保全」のチェックをつけて利用することを推奨クライアントのIPアドレスやポート情報の判別 Copyright © 2024, Oracle and/or its affiliates 9 送信元 : 1.1.1.1 送信先 : 192.168.1.2 Src 1.1.1.1 Dst 2.2.2.2 VIP : 2.2.2.2 192.168.1.254 Src 192.168.1.254 Dst 192.168.1.2 Src 192.168.1.2 Dst 192.168.1.254 Src 2.2.2.2 Dst 1.1.1.1 アドレス変換フロー X-Forwarded-For クライアントがロード・バランサへの接続に使用したIPアドレスを識別。複数のIPアドレスをリスト可能 X-Forwarded-Host クライアントが要求した元のホストとポートを識別 X-Forwarded-Port クライアントがロード・バランサへの接続に使用したリスナー・ポート番号を識別 X-Forwarded-Proto クライアントがロード・バランサに接続するために使用したプロトコルを識別 X-Real-IP X-Forwarded-Forと同様。単一のIPアドレスを識別 ① ④ ① ④

Copyright © 2024, Oracle and/or its affiliates 10 SSL通信への対応 SSL
Handling

3種類のSSL通信方式 Copyright © 2024, Oracle and/or its affiliates 11 SSLターミネーション
• ロード・バランサでSSLを終端 • クライアントとロード・バランサ間の通信を暗号化 • SSL証明書をロード・バランサで一括管理 • バックエンドのWebサーバーの負荷を軽減 • FLBのHTTPSリスナーでのみ利用可能エンド・ツー・エンドSSL • ロード・バランサで一度SSLを終端した上で、別のSSL通信をバックエンド・サーバーとの間で確立 • クライアントからバックエンド・サーバー間通信が全暗号化 • SSL証明書をロード・バランサとバックエンドサーバーの両方で管理 • FLBのHTTPSリスナーでのみ利用可能 SSLパススルー • ロード・バランサがSSLをパススルーして、バックエンド・サーバー側でSSLを終端 • ロード・バランサでのSSL証明書管理は不要 • FLBのTCPリスナーとNLBで利用可能 HTTPS (暗号化) HTTP (非暗号化) ロード・バランサ HTTPS (暗号化) HTTPS (暗号化) ロード・バランサ HTTPS(暗号化) ロード・バランサバックエンド・サーバーバックエンド・サーバーバックエンド・サーバークライアントクライアントクライアント

OCI 証明書(Certificates)サービスとの連携 Copyright © 2024, Oracle and/or its affiliates 12
OCI 証明書サービスが管理するSSL証明書を、フレキシブル・ロード・バランサ(FLB)から利用可能 →証明書の更新などの管理作業をOCI証明書サービスの機能で省力化 OCI 証明書サービス(OCI Certificates Service)は、証明書の発行、保管、管理機能を提供するサービス • 証明書(Certificate)、認証局(CA)、CAバンドルのライフサイクル管理 • CA/証明書/CAバンドルの作成、更新、削除 • 証明書の自動更新、有効期間設定、バージョン管理とローテーション • 外部からの証明書インポートなど • 管理者は手動での証明書の更新や期限管理などの作業から解放される

RSAキーの作成証明書署名要求 (CSR) の作成 SSLの設定ステップ - 1. 秘密鍵と証明書署名要求(CSR) の生成 Copyright
© 2024, Oracle and/or its affiliates 16 $ openssl req -new -key MyKey.key -out MyCSR.csr You are about to be asked to enter information that will be incorporated into your certificate request. What you are about to enter is what is called a Distinguished Name or a DN. There are quite a few fields but you can leave some blank For some fields there will be a default value, If you enter '.', the field will be left blank. ----- Country Name (2 letter code) [AU]:US State or Province Name (full name) [Some-State]:WA Locality Name (eg, city) []:Redmond Organization Name (eg, company) [Internet Widgits Pty Ltd]:Oracle Organizational Unit Name (eg, section) []:OCI Common Name (e.g. server FQDN or YOUR name) []:*.example.org Email Address []:[email protected] Please enter the following 'extra' attributes to be sent with your certificate request A challenge password []: An optional company name []: $ openssl genrsa -out MyKey.key 2048 Generating RSA private key, 2048 bit long modulus .........................+++ .....................+++ e is 65537 (0x10001)

自己署名証明書の生成 SSLの設定ステップ - 2. 自己署名証明書の生成 Copyright © 2024, Oracle and/or
its affiliates 17 $ openssl x509 -req -days 365 -in MyCSR.csr -signkey MyKey.key -out ExampleCert.crt Signature ok subject=/C=US/ST=WA/L=Redmond/O=Oracle/OU=OCI/CN=*.example.org/[email protected] Getting Private key $ openssl x509 -in exampleCert.crt -noout -text Certificate: Data: Version: 1 (0x0) Serial Number: fa:98:bb:ae:1e:19:4d:a3 Signature Algorithm: sha256WithRSAEncryption Issuer: C=US, ST=WA, L=Redmond, O=Oracle, OU=OCI, CN=*.example.org/[email protected] Validity Not Before: Jun 6 18:34:41 2018 GMT Not After : Jun 6 18:34:41 2019 GMT Subject: C=US, ST=WA, L=Redmond, O=Oracle, OU=OCI, CN=*.example.org/[email protected] Subject Public Key Info: Public Key Algorithm: rsaEncryption Public-Key: (2048 bit) Modulus: 00:c0:63:f1:aa:d8:98:b1:01:0f:9f:fa:71:6a:9a: f1:05:9d:d6:84:01:88:8d:51:6e:b5:d4:fa:5e:fb: 95:f7:ac:ed:07:11:bf:89:85:4b:39:70:71:9e:7e: cd:ba:24:96:65:d9:41:69:d1:05:f7:1a:a2:43:29: 7a:6b:de:11:e7:2b:6f:95:ee:04:de:2b:23:b1:0b: a6:a2:76:8f:40:42:50:1e:d8:2a:16:2c:d5:97:2b:

証明書を PEM 形式に変換 SSLの設定ステップ - 3. ロード・バランサに証明書を追加 Copyright © 2024,
Oracle and/or its affiliates 18 $ openssl x509 -in ExampleCert.crt -out ExampleCert.pem -outform PEM

SSLの設定ステップ - 4. ポート443でリッスンするリスナーを作成 Copyright © 2024, Oracle and/or its
affiliates 19

SSLが有効化されたロード・バランサ Copyright © 2024, Oracle and/or its affiliates 20 ※自己署名証明書は完全暗号化されますが、公開サイトにアクセスするとほとんどのブラウザに警告また
はエラーが表示されます

Copyright © 2024, Oracle and/or its affiliates 21 セッション永続性機能を利用したバックエンド・サーバーの固定
Using Session Persistence

Webアプリケーションのセッションを維持するため、同一のクライアントからのリクエストを同一サーバーに振り分ける機能利用例 : ショッピングカートなど同じサーバーでトランザクション処理を必要とする場合 Cookie情報を元に転送先のサーバーを決定する Cookie persistence をサポート ※Cookieを受け入れないクライアントではセッション維持は不可
セッション永続性 Copyright © 2024, Oracle and/or its affiliates 22 セッション永続性なしの場合セッション永続性ありの場合トランザクションが異なるサーバーに転送され処理を継続できない Cookie情報よりトランザクションが同一サーバーに転送され、一貫した処理が可能ロード・バランサ Client A Client B cookieで転送先サーバーを特定ロード・バランサ Client A Client B FLBのHTTP/HTTPSリスナーでのみ利用可能

セッション永続性に利用するCookieの2種類の生成方式 1. ロード・バランサCookieの永続性 • ロード・バランサ単独で生成するCookieがセッション永続性に使われる方式 • アプリケーション側でCookieが挿入ができない場合でもOK 2.
アプリケーションCookieの永続性 • アプリケーションが挿入したCookieの情報をセッション永続性のベースに使用する方式 • 細かい制御をしたい場合はこちらを選択 • 実際にはアプリケーションのCookieが直接使用されるわけではなく、Cookie(+α)から生成したハッシュ値を使ってロード・バランサが新しいCookieを追加、このCookieがセッション永続性維持に使われる FLBのHTTP/HTTPSリスナーでのみ利用可能 Copyright © 2024, Oracle and/or its affiliates 23

Cookieによるセッション永続性維持の処理シーケンスロード・バランサCookieの永続性の場合 Client Load Balancer Backend Server 1 2
200 OK 3 200 OK Set-cookie:X-Oracle-BMC-LBS-Route=yyy 4 5 Set-cookie:X-Oracle-BMC-LBS-Route=yyy 追加 1. 初回アクセス時、ロード・バランサは負荷分散アルゴリズムに従ってトラフィックを特定のバックエンド・サーバーに転送 2. バックエンド・サーバーが返答 3. ロード・バランサは、バックエンド・サーバー情報のハッシュ値からX-Oracle-BMC-LBS-Routeという名前の新しい Cookie を生成、レスポンスヘッダーに追加して返送 4. 次回アクセス時、クライアントはCookieをリクエストヘッダーに設定して要求 5. ロード・バランサはCookieの値を元に、元のバックエンド・サーバーにトラフィックを転送 FLBのHTTP/HTTPSリスナーでのみ利用可能 Copyright © 2024, Oracle and/or its affiliates 24

Cookieによるセッション永続性維持の処理シーケンスアプリケーションCookieの永続性の場合 Client Load Balancer Backend Server 1 2
200 OK Set-cookie: sessionid=xxx 3 200 OK Set-cookie:sessionid=xxx Set-cookie:X-Oracle-BMC-LBS-Route=yyy 4 5 Set-cookie:sessionid=xxx Set-cookie:X-Oracle-BMC-LBS-Route=yyy 追加 1. 初回アクセス時、ロード・バランサは負荷分散アルゴリズムに従ってトラフィックを特定のバックエンド・サーバーに転送 2. バックエンド・サーバーは、Set-cookie レスポンスヘッダーにCookie情報を格納して返答 3. ロード・バランサは、レスポンスヘッダーの Cookieを設定済条件と照合し、一致する場合はそのCookie+バックエンド・サーバー情報のハッシュ値からX-Oracle-BMC-LBS-Routeという名前の新しいCookieを生成、レスポンスヘッダーに追加して返送 4. 次回アクセス時、クライアントはCookieをリクエストヘッダーに設定して要求 5. ロード・バランサはCookieの値を元に、元のバックエンド・サーバーにトラフィックを転送注意 : アプリケーション側でFLBが発行する X-Oracle-VMC- LBS-Route と同じ名前のCookieを発行しないでください。発行するとロードバランサが2つの同名Cookieを混同するため正しくセッション維持ができなくなります。 FLBのHTTP/HTTPSリスナーでのみ利用可能 Copyright © 2024, Oracle and/or its affiliates 25

Q. 元のバックエンド・サーバーが利用できなくなった場合はどのような挙動になりますか? • フォールバック(Fallback)パラメーターの設定値により挙動が変わる • フォールバック有効 : バックエンド・セット内の異なるバックエンド・サーバーを選択してセッションをリダイレクト •
フォールバック無効 : ロード・バランサがHTTPコード 502を応答してリクエストを失敗させる Q. セッション永続性を止めるには? • 該当のcookie(match-allパターンを使用している場合はすべてのcookie)を削除すればセッション永続性は停止 • 一般的には cookie をいきなり削除するのではなく、過去の有効期限を設定してCookieを更新することで無効化し、一定期間挙動を見た後に削除することが多い • Cookie 削除(無効化)後に受け付けたリクエストは、構成されているトラフィック分散メカニズム (重み付けラウンド・ロビン、最小接続など) に従って処理されるセッション永続性に関するFAQ Copyright © 2024, Oracle and/or its affiliates 26 FLBのHTTP/HTTPSリスナーでのみ利用可能

Q. ロード・バランサの構成ノードに障害が起きた場合のセッション永続性の挙動は? • フレキシブル・ロード・バランサの構成ノードに障害が起きた場合にも、Cookieによるセッション情報は維持され、健全な構成ノードで処理が実行される • Cookieの再設定や、別のバックエンドサーバーに割り振られるという挙動は発生しない • 発行済のCookieを持つクライアントからリクエストは、問題なく今まで割り振られていたバックエンドサーバーに接続する
Q. フレキシブル・ロード・バランサが生成するCookieに属性値を追加することはできますか? • いいえ、現在のFLBはロード・バランサCookieにユーザーが属性値を追加することはできません • もし属性値の追加が必要な場合は、アプリケーションCookieをご利用ください。アプリケーション Cookieに付加されている属性値は、そのままFLBが生成するCookieの属性に取り込まれます • Cookie属性の例 : Expires, Max-Age, SameSite, Secure, HTTP-Only など • 補足 : リクエスト・ルーティングのヘッダー・ルール機能を利用しても、FLBが生成するCookieに属性の追加はできません。これはFLB内部の処理順序に起因しますセッション永続性に関するFAQ Copyright © 2024, Oracle and/or its affiliates 27 FLBのHTTP/HTTPSリスナーでのみ利用可能

Cookieベースのセッション永続性機能の利用可否 ① 利用可◦ - フレキシブル・ロード・バランサ(FLB)のHTTP/HTTPSリスナー ② 利用不可× - フレキシブル・ロード・バランサ(FLB)のTCPリスナー ③
利用不可× - ネットワーク・ロード・バランサ(NLB) Cookieベースのセッション永続性機能は、HTTPヘッダー内のCookie情報を利用するため、①FLBのHTTP(S)リスナーでのみ利用可能 ②③のCookieが利用できない場合は、ロード・バランシング・ポリシーにIPハッシュ(FLB)や2タプル・ハッシュ (NLB)を利用することで、クライアントのIP(のハッシュ値)でバックエンド・サーバーの固定が可能 Cookieベースのセッション永続性機能が利用できない場合のバックエンド・サーバーの固定方法 Copyright © 2024, Oracle and/or its affiliates 28 Proxy 1.1.1.1 2.2.2.2 3.3.3.3 1.1.1.1 2.2.2.2 3.3.3.3 5.5.5.5 NLBの2タプル・ハッシュ FLB TCPリスナのIPハッシュ

Copyright © 2024, Oracle and/or its affiliates 29 リクエスト・ルーティングを用いた高度なルーティング
Request Routing

• リクエスト・ルーティングを用いることにより、ホスト名やIPアドレスよりも細かい特定のリクエストパラメーターに基づいてトラフィックの転送先や転送ルールを設定することが可能 • リクエスト・ルーティングはFLBのHTTP、HTTPSリスナーのみ対応 • 理由 : レイヤー7の情報を利用するため •
FLBのTCPリスナーや、NLBは非対応 • 3種類の手法を用意 1. 仮想ホスト - 仮想的なホスト名単位でリクエストを制御 2. ルーティング・ポリシー – URIパス、リクエストヘッダー、パラメータ、Cookieなどに基づいてリクエストを制御 • 2021年3月までの標準だったパス・ルート・セット(現在は設定不可)の上位互換機能 3. ルール・セット - HTTP(S)のリクエストまたはレスポンスに対して様々な操作を行うためのルール定義リクエスト・ルーティング Copyright © 2024, Oracle and/or its affiliates 30 FLBのHTTP/HTTPSリスナーでのみ利用可能

ロード・バランサ (IP : xxx.xxx.xxx.xxx) バックエンド・セット 1 バックエンド・セット 2
リスナー(IPアドレス+プロトコル+ポート)に対して仮想的なホスト名を定義することにより、仮想ホスト単位でリクエストの転送先のバックエンド・セットをを制御することが可能になる機能メリット • 1つのIPアドレスで異なるホスト名を利用できる • 1つのロード・バランサで異なるホスト名のアプリケーションをサポートできる • 1つのロード・バランサで済むためバックエンド・セットの管理が効率化できる • 1つのロード・バランサで済むため帯域効率やコスト効率が良くなるリクエスト・ルーティング – 1. 仮想ホストリスナー1 (TCP/80) リスナー2 (TCP/80) 仮想ホスト www.example1.com 仮想ホスト www.example2.com FLBのHTTP/HTTPSリスナーでのみ利用可能 Copyright © 2024, Oracle and/or its affiliates 31

仮想ホスト名のマッチング順 • FQDNの完全一致 (e.g. app.example.com) • アスタリスクで始まる部分一致 (*.example.com) • アスタリスクで終わる部分一致
(app.example.*) 仮想ホストが指定されていないリスナーは、そのポートのデフォルト・リスナーとして機能(Catch-all) • ※ 全てのリスナーに仮想ホストが指定されている場合は、そのポート用に最初に定義した仮想ホストがデフォルト・リスナーとして機能する仮想ホスト機能の制限 • 正規表現の利用不可 • リスナーあたりの仮想ホスト名は最大16個まで • ロード・バランサあたりの仮想ホスト名は最大16個までリクエスト・ルーティング – 1. 仮想ホスト Copyright © 2024, Oracle and/or its affiliates 32 FLBのHTTP/HTTPSリスナーでのみ利用可能

リクエスト・ルーティング – 2. ルーティング・ポリシー 1つのリスナー(IPアドレス+プロトコル+ポート)に対して複数のルールを定義することにより、リクエストの転送先のバックエンド・セットをより細かく制御する機能 • 以下のパラメータの複合条件が設定可能
• URL、URI(パス) • HTTPリクエストヘッダー • Cookie メリット • 1つのホスト名とポートで異なるバックエンド・サーバーに処理を振り分けできる • 1つのロード・バランサで済むためバックエンド・セットの管理が効率化できる • 1つのロード・バランサで済むため帯域効率やコスト効率が良くなるロード・バランサ (IP : xxx.xxx.xxx.xxx) リスナー (TCP/80) バックエンド・セット 1 バックエンド・セット 2 ルール1 user-agent = mobile ルール2 パス = /admin/ FLBのHTTP/HTTPSリスナーでのみ利用可能 Copyright © 2024, Oracle and/or its affiliates 33

ロード・バランサ (IP : xxx.xxx.xxx.xxx) リスナー (Port : 80) バックエンド・セット
1 バックエンド・セット 2 下位互換機能、今後はルーティング・ポリシー機能をご利用ください 2022/3/24以降は設定不可[CN-64788] →機能的にも上位互換のルーティング・ポリシーを利用してください 1つのリスナー(IPアドレス+プロトコル+ポート)に対して URI パスに基づく複数のパス・ルート・ルールを定義することにより、URIパス単位でリクエストの転送先のバックエンド・セットをを制御することが可能になる機能 • 1つのホスト名とポートで異なるバックエンド・サーバーに処理を振り分けできる • 1つのロード・バランサで済むためバックエンド・セットの管理が効率化できる • 1つのロード・バランサで済むため帯域効率やコスト効率が良くなるリクエスト・ルーティング – 2'. パス・ルート・セット(~2022/3/24) パス・ルート・ルール1 /pages/ パス・ルート・ルール2 /video/ FLBのHTTP/HTTPSリスナーでのみ利用可能 Copyright © 2024, Oracle and/or its affiliates 34

下位互換機能、今後はルーティング・ポリシー機能をご利用くださいパス・ルート・ルールは、パス・ルート文字列とパターンマッチで構成パターンマッチの種類 • 完全一致(EXACT_MATCH) • 着信URIパスと完全一致する文字列 : ^<path_string>$ •
最長接頭辞の強制一致(FORCE_LONGEST_PREFIX_MATCH) • URIパスの先頭から最もよく一致する文字列 : <path_string>.* • 接頭辞一致(PREFIX_MATCH) • 着信URIパスの先頭部分に一致する文字列 : ^<path_string>.* • 接尾辞一致(SUFFIX_MATCH) • 着信URIパスの末尾部分に一致する文字列 : .*<path_string>$ リクエスト・ルーティング – 2'. パス・ルート・セット(~2022/3/24) Copyright © 2024, Oracle and/or its affiliates 35 FLBのHTTP/HTTPSリスナーでのみ利用可能

下位互換機能、今後はルーティング・ポリシー機能をご利用くださいパス・ルート・ルールの優先順位 1. 完全一致(EXACT_MATCH) 2. 最長接頭辞の強制一致 (FORCE_LONGEST_PREFIX_MATCH) 3. 接頭辞一致(PREFIX_MATCH) もしくは
接尾辞一致(SUFFIX_MATCH) に設定した順序完全一致と最長接頭辞の強制一致は、ルールの順序設定に関係なく優先的に適用複数の接頭辞一致または接尾辞一致を同時に使用する場合、上位のルールから順に適用されるリクエスト・ルーティング – 2'. パス・ルート・セット(~2022/3/24) Copyright © 2024, Oracle and/or its affiliates 36 FLBのHTTP/HTTPSリスナーでのみ利用可能

下位互換機能、今後はルーティング・ポリシー機能をご利用くださいパス・ルート・ルールの制限 • パス・ルート・セットごとに最大20のパス・ルート・ルール • リスナーごとに1つのパス・ルート・セットリクエスト・ルーティング – 2'. パス・ルート・セット(~2022/3/24)
Copyright © 2024, Oracle and/or its affiliates 37 FLBのHTTP/HTTPSリスナーでのみ利用可能

組み合わせた場合は、仮想ホストの設定は、ルーティング・ポリシーやパス・ルート・セットの設定よりも優先度が高くなる仮想ホストごとにURIパス、リクエストヘッダー、Cookieなどのルーティングが動作する例 : 1つのリスナーとA、B、Cの3つのバックエンド・セット、デフォルト・バックエンド・セットはA • 仮想ホストの設定 • foo.com
→ バックエンド・セットB • bar.com →バックエンド・セットC • URIパスによるポリシーの設定 • /biz → バックエンド・セットB (完全一致) • /baz →バックエンド・セットC (完全一致) 仮想ホストとルーティング・ポリシーを組み合わせた場合 Copyright © 2024, Oracle and/or its affiliates 38 URL ルーティング先 http://foo.com B http://foo.com/biz B http://foo.com/baz C http://bar.com C http://bar.com/biz B http://bar.com/baz C http://example.com A http://example.com/biz B http://example.com/baz C FLBのHTTP/HTTPSリスナーでのみ利用可能

仮想ホストとルーティング・ポリシーを組み合わせた場合 LB-APPS-1 ipAddress = ip-1 name = foo-and-bar-LB BackendSet[[] Listeners[]
PathRouteSet[] Listener-default port = 554 serverName = null defaultBackendSet = foo.BES-1 certificate = foo-Certificate PathRouteSet = PRS-1 Listener-foo port = 443 serverName = *.foo.com defaultBackendSet = foo.BES-1 certificate = foo-Certificate PathRouteSet = null Listener-bar port = 443 serverName = *.bar.com defaultBackendSet = bar.BES-1 certificate = foo-Certificate PathRouteSet = PRS-1 foo-Certificate CN = www.foo.com SAN = *.foo.com bar-Certificate CN = www.bar.com SAN = *.bar.com foo-BES-1 [] – foo-Backends-1 bar-BES-1 [] – bar-Backends-1 bar-BES-2 [] – bar-Backends-2 PRS-1 [] – bar-path-route-rules Exact Matches /biz → bar-BES-1 /baz → bar-BES-2 URL 転送先 http://example.com foo-BES-1 http://example.com/biz bar-BES-1 http://example.com/baz bar-BES-2 http://foo.com foo-BES-1 http://bar.com bar-BES-1 http://bar.com/baz bar-BES-2 FLBのHTTP/HTTPSリスナーでのみ利用可能 Copyright © 2024, Oracle and/or its affiliates 39

HTTP(S)のリクエストまたはレスポンスに対して様々な操作を行うためのルール定義アクセス制御ルール • 特定のIPアドレス範囲に合致するトラフィックのみを許可するルールアクセス方法ルール • GET、HEAD、POSTなど、特定のHTTPメソッドのみを許可するルール URLリダイレクト・ルール
• 特定のURI パスへのアクセスに対し、HTTPリクエストを別のURI パスにリダイレクトするルール • 例えばHTTP(80)へのリクエストをすべて HTTPS(443)にリダイレクトしてSSL通信を強制する場合などに利用リクエスト・ヘッダー・ルール • バックエンド・サーバーに送信されるリクエストの HTTPヘッダーに対して追加、拡張(変更)、削除などの操作を行うルール • デバッグヘッダーの付与などに利用レスポンス・ヘッダー・ルール • クライアントに返送されるレスポンスのHTTPヘッダーに対して追加拡張(変更)、削除などの操作を行うルール • デバッグヘッダーの削除、[x-xss-protection]や[x- content-type]ヘッダ追加などに利用 HTTPヘッダー・ルール • HTTPヘッダーのバッファ・サイズを初期値の8KB よりも大きく拡張したい場合に設定するルール、アプリケーション側の要求に合わせて最大64KBまで拡張 • ピリオド「.」やアンダースコア「_」など、通常は使用できない特殊文字の使用を許可するルールも設定できるリクエスト・ルーティング – 3. ルール・セット FLBのHTTP/HTTPSリスナーでのみ利用可能 Copyright © 2024, Oracle and/or its affiliates 40

ヘッダー・ルールリスナーを経由するリクエストまたはレスポンスに対してHTTPヘッダの追加、変更、削除が可能ロード・バランサにつき最大50個のルールルールセットを利用することにより以下のような対応が可能 • バックエンド・サーバー情報の不要な流出を抑制 •
[Server]などのデバッグヘッダー削除 • Webサーバーに対するセキュリティ対策の補助 • [x-xss-protection]や[x-content-type]ヘッダ追加 FLBのHTTP/HTTPSリスナーでのみ利用可能 Copyright © 2024, Oracle and/or its affiliates 41

アクセス制御ルールとアクセス方法ルールアクセス制御ルール • アプリケーションへのアクセスを信頼済みのクライアントネットワークからのみに制限することが可能 • アクセスを許可するクライアントのIPアドレス範囲を指定可能アクセス方法ルール
• GET、HEAD、POSTなど、特定のHTTPメソッドのみを許可するルール FLBのHTTP/HTTPSリスナーでのみ利用可能 Copyright © 2024, Oracle and/or its affiliates 42

URLリダイレクト・ルールロード・バランサのリスナー・ルール・セットとして、HTTPリクエストを別のURLにリダイレクトするルールを設定可能に • 例）HTTPからHTTPSへのリダイレクト、ドメイン名のリダイレクトやパスベースでのリダイレクトなどが可能 FLBのHTTP/HTTPSリスナーでのみ利用可能 Copyright
© 2024, Oracle and/or its affiliates 43

ロード・バランサの構成ノードに障害が起きた場合のセッション永続性の挙動は? • フレキシブル・ロード・バランサの構成ノードに障害が起きた場合にも、Cookieによるセッション情報は維持され、健全な構成ノードで処理が実行される • Cookieの再設定や、別のバックエンドサーバーに割り振られるという挙動は発生しない • 発行済のCookieを持つクライアントからリクエストは、問題なく今まで割り振られていたバックエンドサーバーに接続するリクエスト・ルーティングに関するFAQ
Copyright © 2024, Oracle and/or its affiliates 44 FLBのHTTP/HTTPSリスナーでのみ利用可能

FLB上でWAF保護ポリシーを適用し、 VCN内アプリケーションを保護 • OCI Web Application Firewall（WAF）は、アプリケーション層（L7）DDOS攻撃、クロスサイトスクリプティング、SQLインジェクション、などの多数のサイバー脅威からWebアプリケーションを保護するサービス •
VCN内のフレキシブル・ロード・バランサー（パブリック/プライベート）に対してWAF保護ポリシーを適用できるようになった • インターネット・アプリケーションだけではなくVCN内部のプライベートなアクセスに対しても WAFでの保護が可能に • Blog：Announcing Oracle Cloud Infrastructure WAF Protection on Flexible Load Balancers • WAF課金体系の変更フレキシブル・ロード・バランサー上でのWeb Application Firewall Copyright © 2024, Oracle and/or its affiliates 46 2021/10/27 新機能 OCI パブリック・サブネットプライベート・サブネット VCN DRG パブリック・ロード・バランサインターネット・ゲートウェイインスタンスインスタンスプライベート・ロード・バランサ WAFポリシー WAFポリシーオンプレミス保護保護インターネット Product Price Metric Instance $5 Instance Per Month Requests $0.6 1,000,000 Incoming Requests Per Month

ロードバランサにキャッシュと圧縮機能を追加して、HTTPベースアプリケーションのトラフィックを軽減 • キャッシュの最大サイズは100MB • リクエストにAccept-Encodingヘッダーを入れる必要がある • ログの取得も可能 [Network] Web
Application Acceleration Copyright © 2024, Oracle and/or its affiliates 47 2022/6/15 新機能 “cacheStatus” HIT ・・キャッシュあり MISS・・キャッシュなしキャッシングを有効にすると圧縮も選択可能参考ブログ：https://blogs.oracle.com/oracle4engineer/post/ja-intro-waa

フレキシブル・ロード・バランサ(NLB)は、OCIロギング・サービスにログ出力が可能 • アクセス・ログ、エラー・ログの2種類が出力 • 他サービスのログ、監査ログ、カスタムログと統合して蓄積、分析が可能 • サービス・コネクタ・ハブ経由でオブジェクト・ストレージやロギング・アナリティクス・サービスなどに出力可能
※ネットワーク・ロード・バランサ(NLB)はアクセス/エラーログ出力不可ログ出力はオプションのため要設定 • ロード・バランサ・インスタンス毎にユーザーが有効化/無効化を選択 • OCIロギング・サービスの課金枠を消費するため、大量のトラフィックがある場合には課金に注意(無料枠あり : 10GB/月) アクセス・ログ/エラー・ログの OCI ロギング・サービスへの出力 Copyright © 2024, Oracle and/or its affiliates 49 Logging ロギング監査 VCN Flow Logs アプリケーションロードバランサーオブジェクトストレージ OCIネイティブサービス

https://docs.oracle.com/ja-jp/iaas/Content/Network/Concepts/vcn_flow_logs.htm VCNフロー・ログ機能を利用することで、ロード・バランサを通過するトラフィックの情報を収集し、 OCIロギング・サービスに出力することができる • VCNフロー・ログは、サブネット単位(or VCN単位)で有効化可能 → ロード・バランサの存在するサブネットに対して有効化を設定する • 有効化すると、ロード・バランサの仮想NICを流れるトラフィックのIPヘッダ情報をログとして収集
• 収集したログは、OCIロギング・サービスに出力されるフロー・ログで記録されるのは、あくまでIPヘッダの一部の情報のみのため、それ以上の情報が必要な場合は、前述のアクセス・ログ機能や後述のVTAPを利用すること VCNフロー・ログ内容の例 (フォーマット詳細) ACCEPT TCP 172.21.2.185 Port 43360 → 129.146.13.236 Port 443 Bytes 10515 Packets 19 ACCEPT TCP 129.146.13.236 Port 443 → 172.21.2.185 Port 43360 Bytes 5548 Packets 14 VCNフロー・ログを利用したトラフィック・ログの取得 Copyright © 2024, Oracle and/or its affiliates 50 VCN Flow Logs

https://docs.oracle.com/ja-jp/iaas/Content/Network/Tasks/vtap.htm フレキシブル・ロード・バランサ(FLB)に VTAP (Virtual Test Access Point) をアタッチすることで、ロード・バランサを流れるトラフィックをミラーし、ネットワーク・ロード・バランサ(NLB)
経由で他のインスタンスに転送できるユースケース • トラフィックの蓄積、分析、監査、レポーティング(パケット・キャプチャ) • IDSによる侵入検知、トラフィック監視 • 通信のトラブルシューティング FLB、VTAPそのものにはトラフィックの蓄積、分析機能はないため、ミラー先にサードパーティツールなどを設置して利用 VTAP (Virtual Test Access Point) と連携したフル・パケット・キャプチャ Copyright © 2024, Oracle and/or its affiliates 51 フレキシブル・ロード・バランサ (ソース)

OCIのロードバランサ(FLB, NLB)の監視を行うには、OCIモニタリングのメトリックの活用が不可欠 • エージェントによる監視ができない • ユーザーによるエージェントのインストールはできない •
OCIモニタリング・エージェントも非対応 • OCI Eventsのイベントに非対応 • イベントを生成するサービスの一覧にない → 状態監視を行うにはOCIモニタリング、OCIロギングの2つのサービスを活用ロードバランサのメトリックの活用 Copyright © 2024, Oracle and/or its affiliates 53

https://docs.oracle.com/ja-jp/iaas/Content/Balance/Reference/loadbalancermetrics.htm OCIのロード・バランサのメトリック (ネームスペース : oci_lbaas)は、大きく3つの種類(lbComonent)のメトリック群が用意されている • lbComponent = loadbalancer
• ロード・バランサ全体のリクエスト数、接続数、SSLの状態、送受信バイト数、帯域などの情報(11種) • lbComponent = listener • リスナー毎のHTTP応答数(HTTPステータスコード別) (8種) • lbComponent = backendset • バックエンド・セット毎のバックエンドサーバーの状態、アクティブ接続数、タイムアウトの有無、送受信バイト数、HTTP応答数(HTTPステータスコード別)、応答時間など (19種) 詳細はドキュメント : Load Balancerメトリックを参照してくださいロード・バランサのメトリックの種類 Copyright © 2024, Oracle and/or its affiliates 54

ロード・バランサは常に2つ以上のアクティブなホストが存在し、それぞれ固有のlbHostIdを持ち、それぞれメトリック・ストリームを送出する例えば左の図はあるロード・バランサのピーク帯域幅(PeakBandwidth)のメトリック例だが、 lbHostId=ae41d2132、lbHostId=f6d9d18の2つのメトリックストリームが存在する当該ロード・バランサ全体の帯域幅を知りたい場合は、全てのlbHostIdのメトリックを「集計メトリックストリーム」(またはgrouping().sum())で
合計した値を算出する必要があるあるロード・バランサの合計帯域幅を算出するMQLの例 PeakBandwidth[1m]{resourceId="ocid1…"}.grouping().s um() Tips : lbHostId 毎に異なるメトリック・ストリームが送出される Copyright © 2024, Oracle and/or its affiliates 55

ロード・バランサの合計帯域幅を計測 PeakBandwidth[1m]{lbName="<LBの名前を指定>"}.grouping().sum() 異常なバックエンド・サーバーを検出したLBHOSTの数が全体の過半数を同時に超えた場合に発報 (UnHealthyBackendServers[1m].mean() > 0).groupBy(backendSetName).mean() > 0.5 5分間の中でHTTPステータスコードが200の返答率が95%を下回るリスナーが検出された場合に発報 HttpResponses200[5m]{lbname="<LBの名前を指定>"}.groupBy(listenerName).sum()
/ HttpResponses[5m]{lbname="<LBの名前を指定>"}.groupBy(listenerName).sum() < 0.95 メトリックを使ったロード・バランサの監視設定のサンプル Copyright © 2024, Oracle and/or its affiliates 56

アプリケーションに合わせて適切にヘルスチェックのパラメーターを設定 • ヘルス・ステータスは3分ごとに更新、より細かい粒度は使用不可障害時はステータス・インジケーターの情報を使って問題を調査 • バックエンド・サーバーの[詳細]ページの[ステータス]フィールドに表示されているエラーコードを確認するよくあるケース • ヘルスチェックの設定が間違っている
• リスナーの構成が誤っている • 間違ったポートでリッスンしている • 間違ったプロトコルを使用している • 間違ったポリシーを使用している • セキュリティ・リストが誤って設定されている • VCNのセキュリティ・リストまたはネットワーク・セキュリティ・グループがトラフィックをブロックしている • ルート表の構成が誤っているトラブル時の対応ガイドライン Copyright © 2024, Oracle and/or its affiliates 58

この資料では、以下のことを解説しました • タイムアウトとキープアライブ設定 • バックエンド・サーバーでのクライアントIPアドレスの識別 • SSL通信対応方式への理解とロード・バランサでのSSLターミネーションの設定 • セッション永続性を利用したバックエンド・サーバーの固定 •
リクエスト・ルーティングを用いた高度なルーティング • WAF(Web Application Firewall)、Webアプリケーション・アクセラレーションとの連携 • ロード・バランサのロギング • ロード・バランサのメトリック • トラブル時の対応ガイドラインまとめ Copyright © 2024, Oracle and/or its affiliates 59

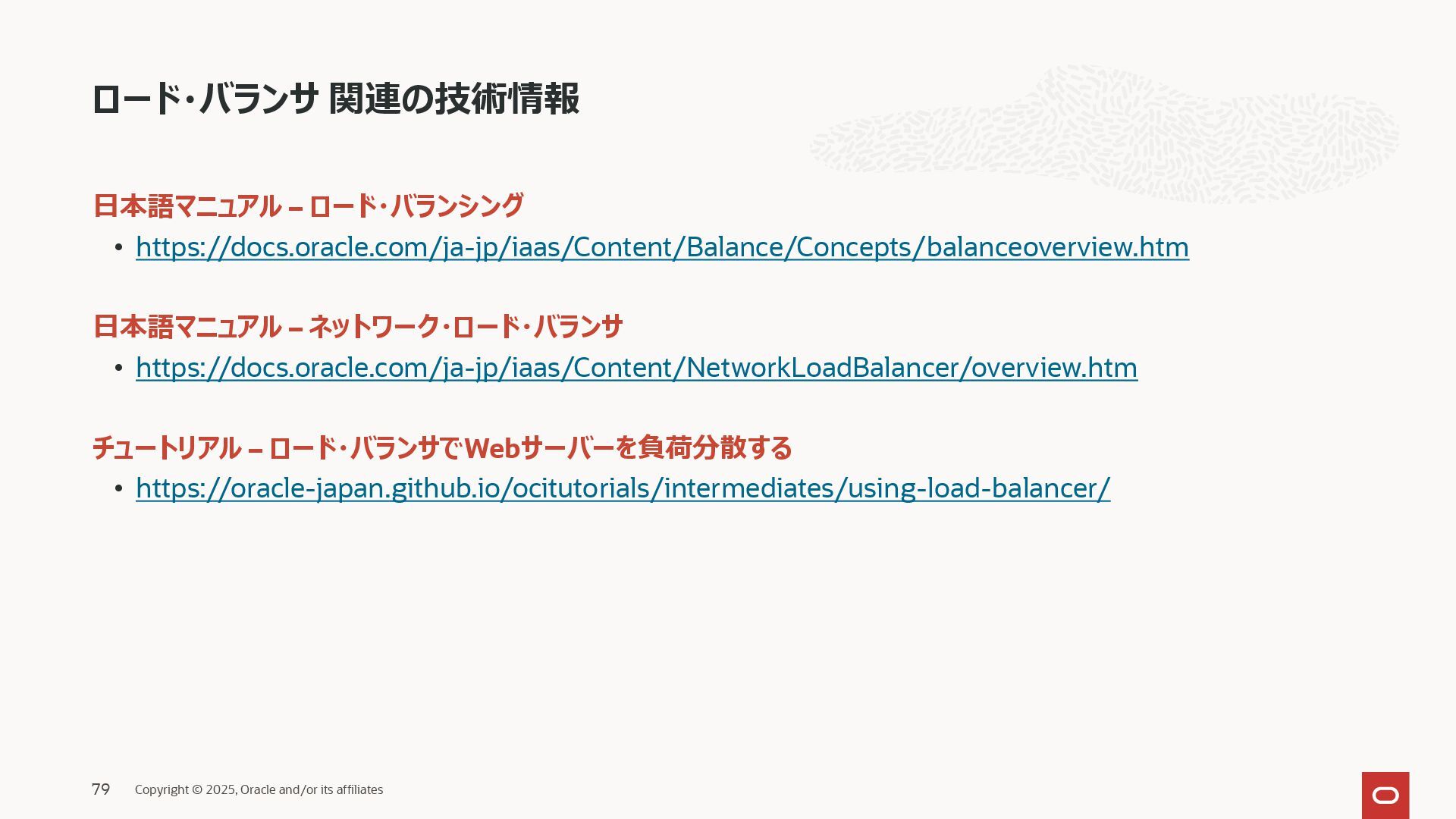

日本語マニュアル – ロード・バランシング • https://docs.oracle.com/ja-jp/iaas/Content/Balance/Concepts/balanceoverview.htm 日本語マニュアル – ネットワーク・ロード・バランサ • https://docs.oracle.com/ja-jp/iaas/Content/NetworkLoadBalancer/overview.htm
チュートリアル – ロード・バランサでWebサーバーを負荷分散する • https://oracle-japan.github.io/ocitutorials/intermediates/using-load-balancer/ ロード・バランサ関連の技術情報 Copyright © 2024, Oracle and/or its affiliates 60

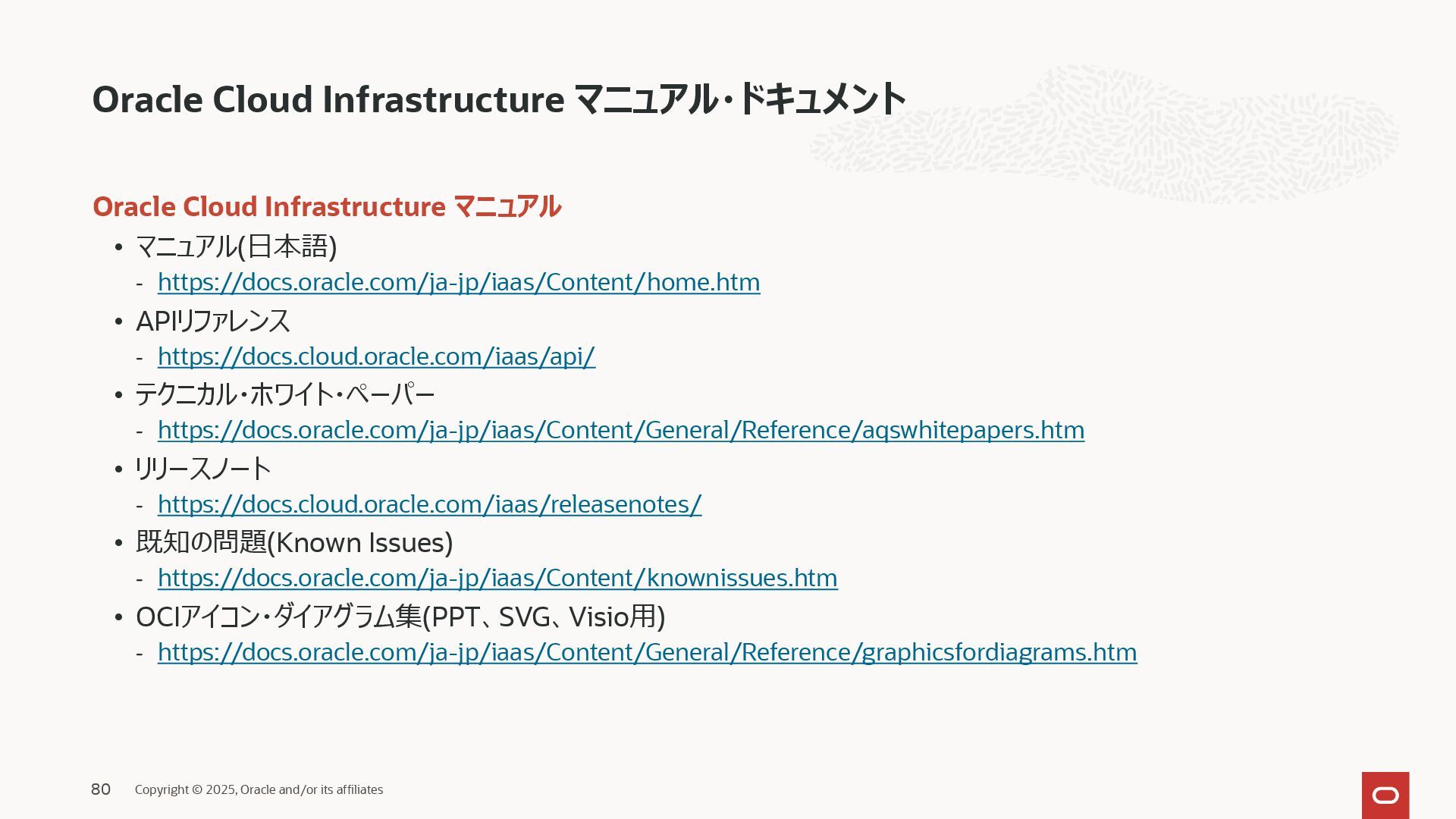

Oracle Cloud Infrastructure マニュアル • https://docs.oracle.com/ja-jp/iaas/Content/home.htm - マニュアル(日本語) • https://docs.cloud.oracle.com/iaas/api/
- APIリファレンス • https://docs.oracle.com/ja-jp/iaas/Content/General/Reference/aqswhitepapers.htm - テクニカル・ホワイト・ペーパー • https://docs.cloud.oracle.com/iaas/releasenotes/ - リリースノート • https://docs.oracle.com/ja-jp/iaas/Content/knownissues.htm - 既知の問題(Known Issues) • https://docs.oracle.com/ja-jp/iaas/Content/General/Reference/graphicsfordiagrams.htm - OCIアイコン・ダイアグラム集(PPT、SVG、Visio用) Oracle Cloud Infrastructure マニュアル・ドキュメント Copyright © 2024, Oracle and/or its affiliates 61

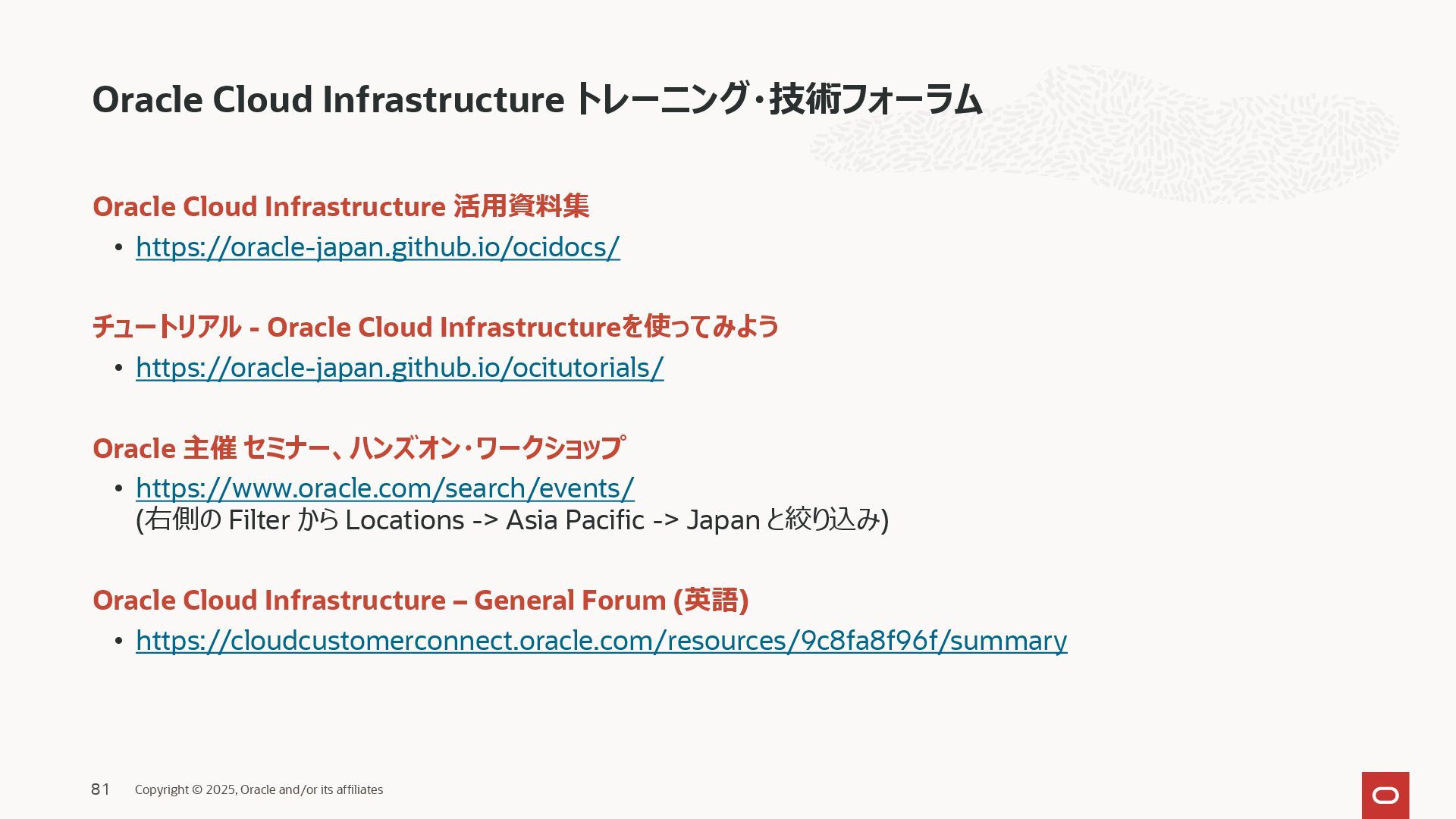

Oracle Cloud Infrastructure 活用資料集 • https://oracle-japan.github.io/ocidocs/ チュートリアル - Oracle Cloud
Infrastructureを使ってみよう • https://oracle-japan.github.io/ocitutorials/ Oracle 主催セミナー、ハンズオン・ワークショップ • https://www.oracle.com/search/events/ (右側の Filter から Locations -> Asia Pacific -> Japan と絞り込み) Oracle Cloud Infrastructure – General Forum (英語) • https://cloudcustomerconnect.oracle.com/resources/9c8fa8f96f/summary Oracle Cloud Infrastructure トレーニング・技術フォーラム Copyright © 2024, Oracle and/or its affiliates 62
