SRE CH25 - Data Processing Pipelines (2018/03/08)

Transcript

2. Written by Dan Dennison P311 - P322 (繁中版) Chapter 25 Data Processing Pipelines 資料處理管線 2

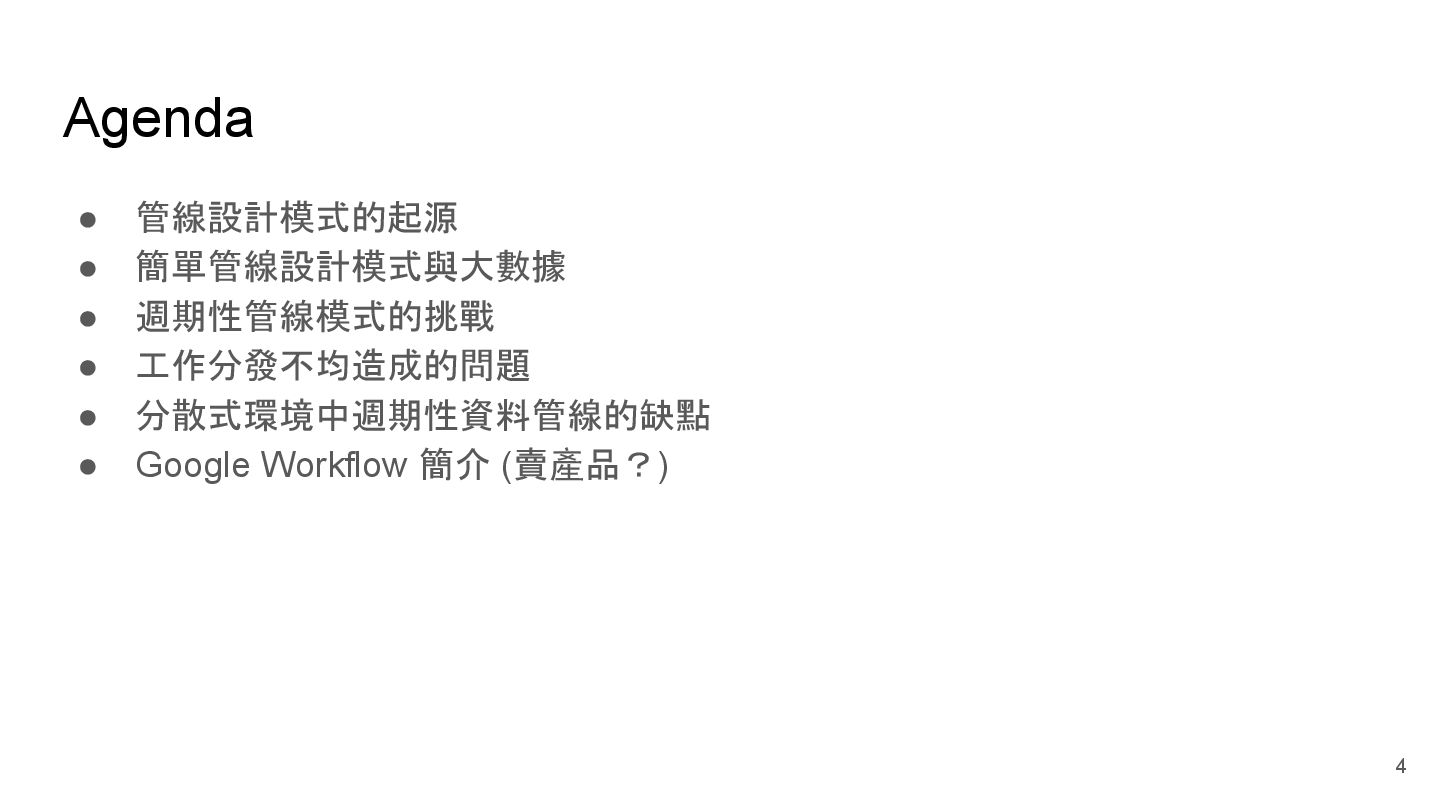

4. • 管線設計模式的起源 • 簡單管線設計模式與大數據 • 週期性管線模式的挑戰 • 工作分發不均造成的問題 • 分散式環境中週期性資料管線的缺點 • Google Workflow 簡介 (賣產品？) Agenda 4

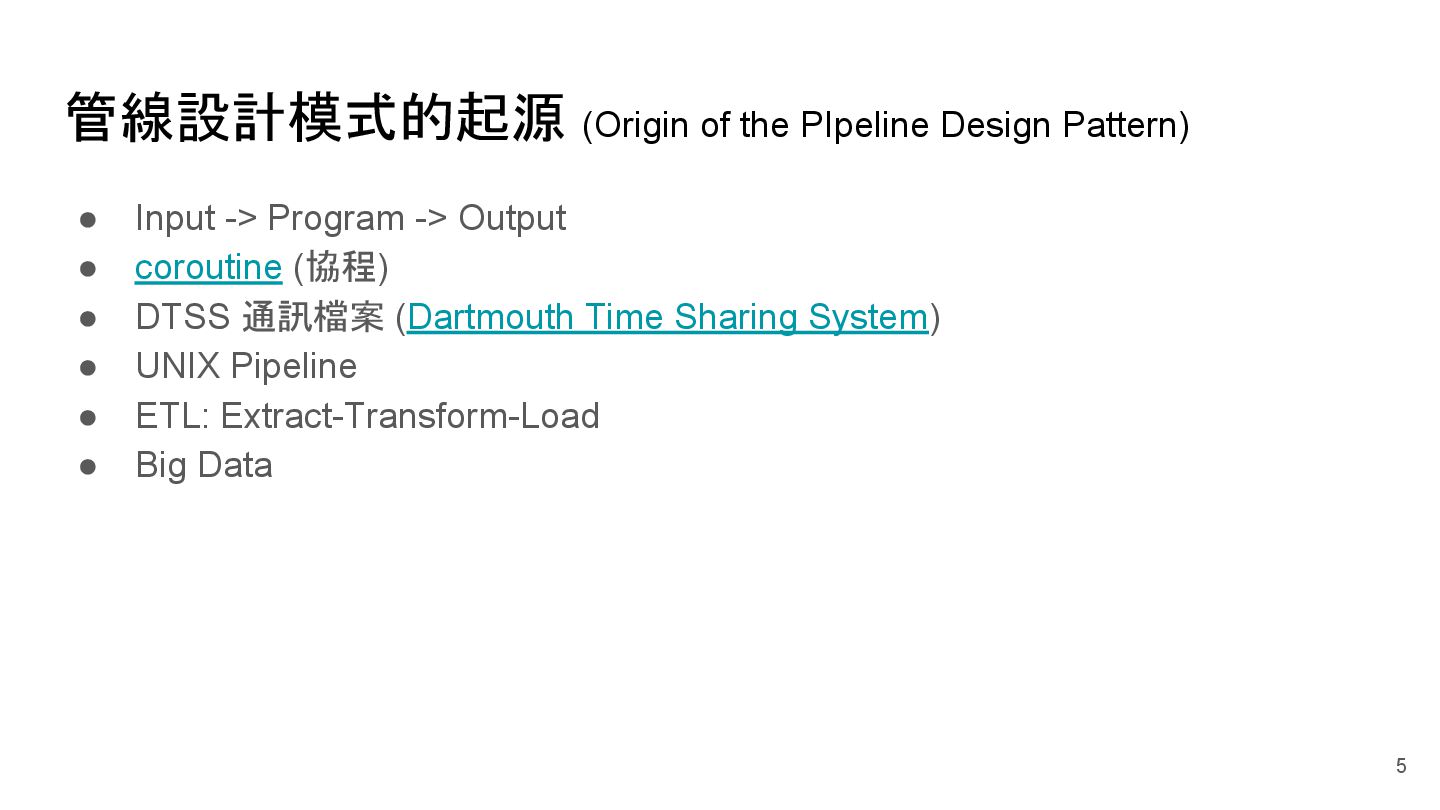

5. 管線設計模式的起源 (Origin of the PIpeline Design Pattern) • Input -> Program -> Output • coroutine (協程) • DTSS 通訊檔案 (Dartmouth Time Sharing System) • UNIX Pipeline • ETL: Extract-Transform-Load • Big Data 5

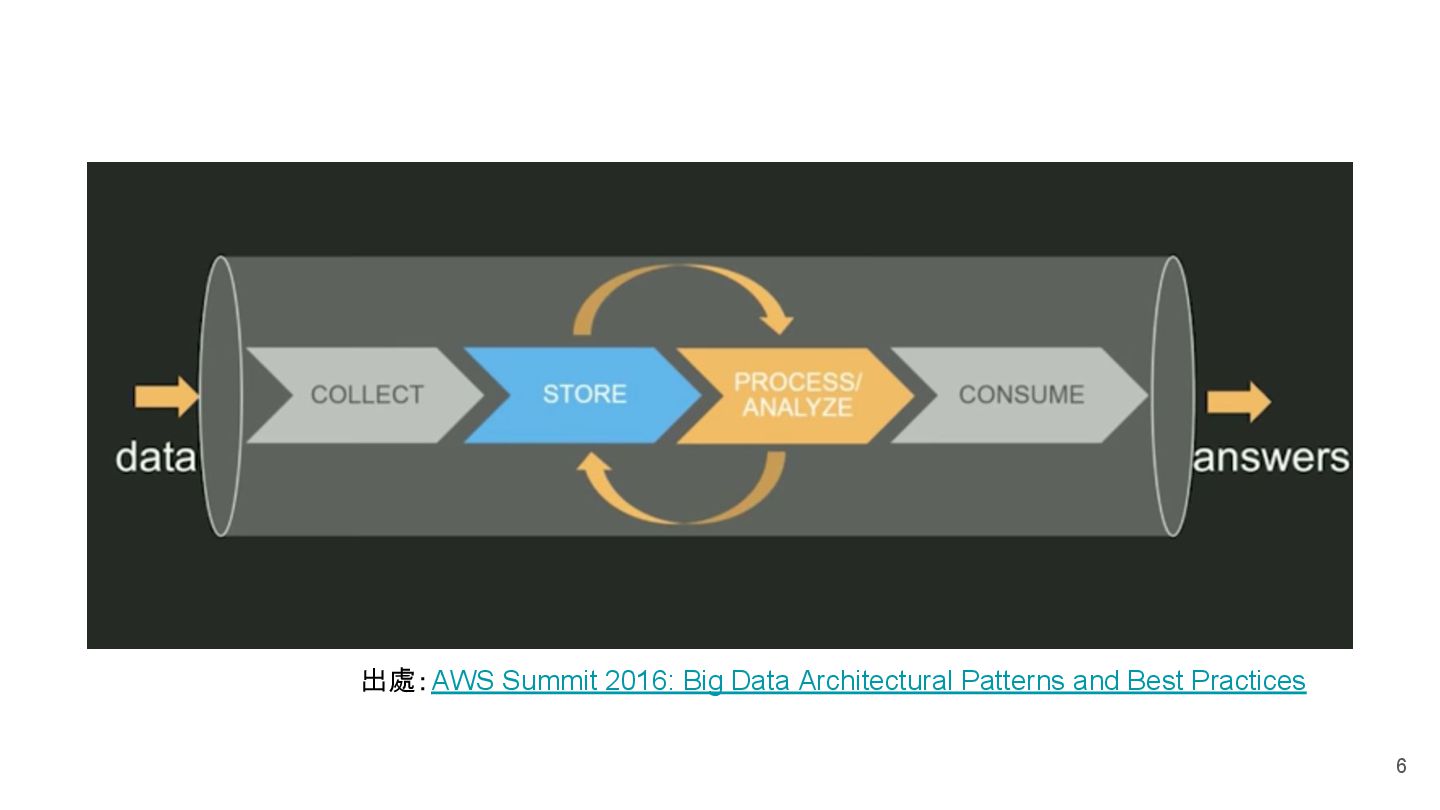

6. 6 出處：AWS Summit 2016: Big Data Architectural Patterns and Best Practices

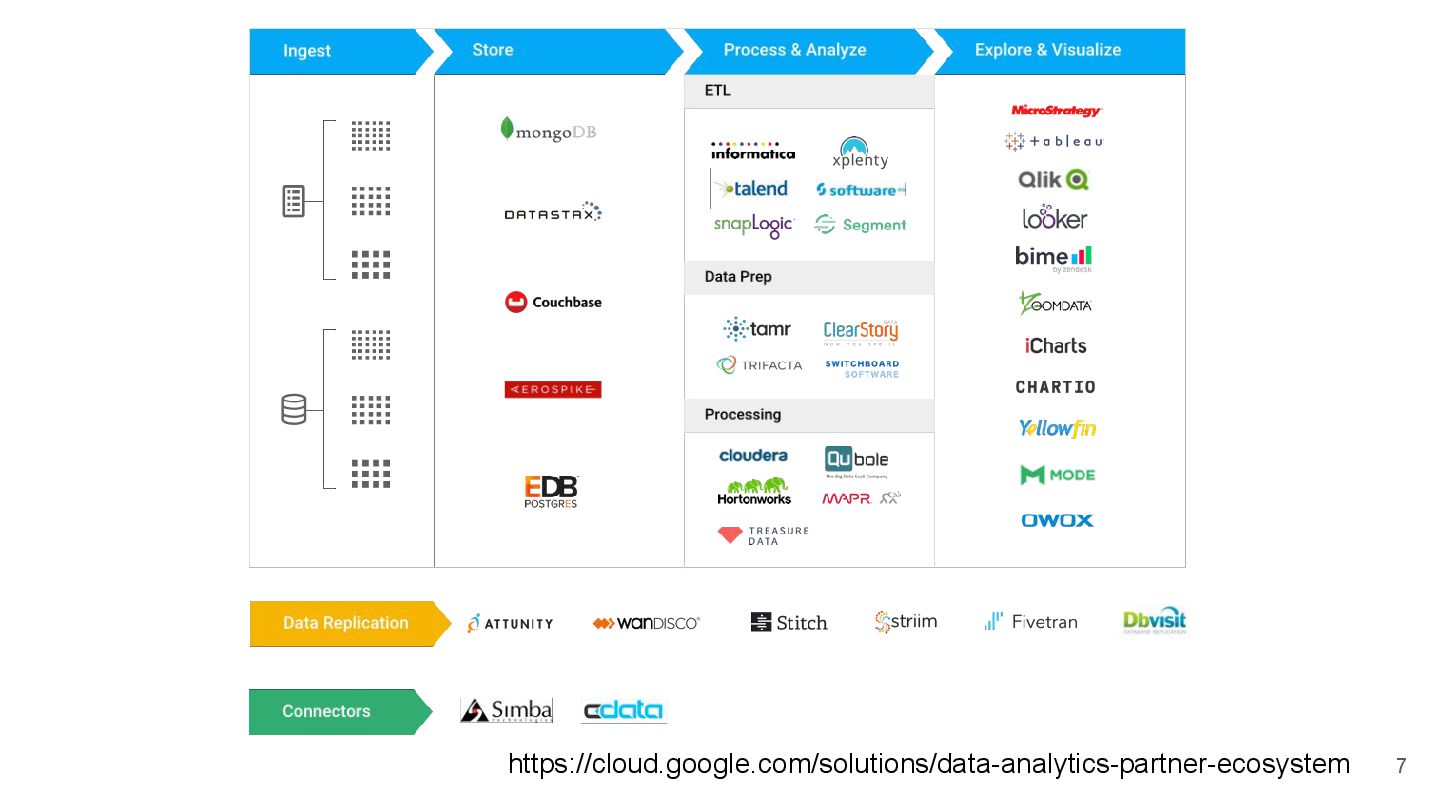

7. 7 https://cloud.google.com/solutions/data-analytics-partner-ecosystem

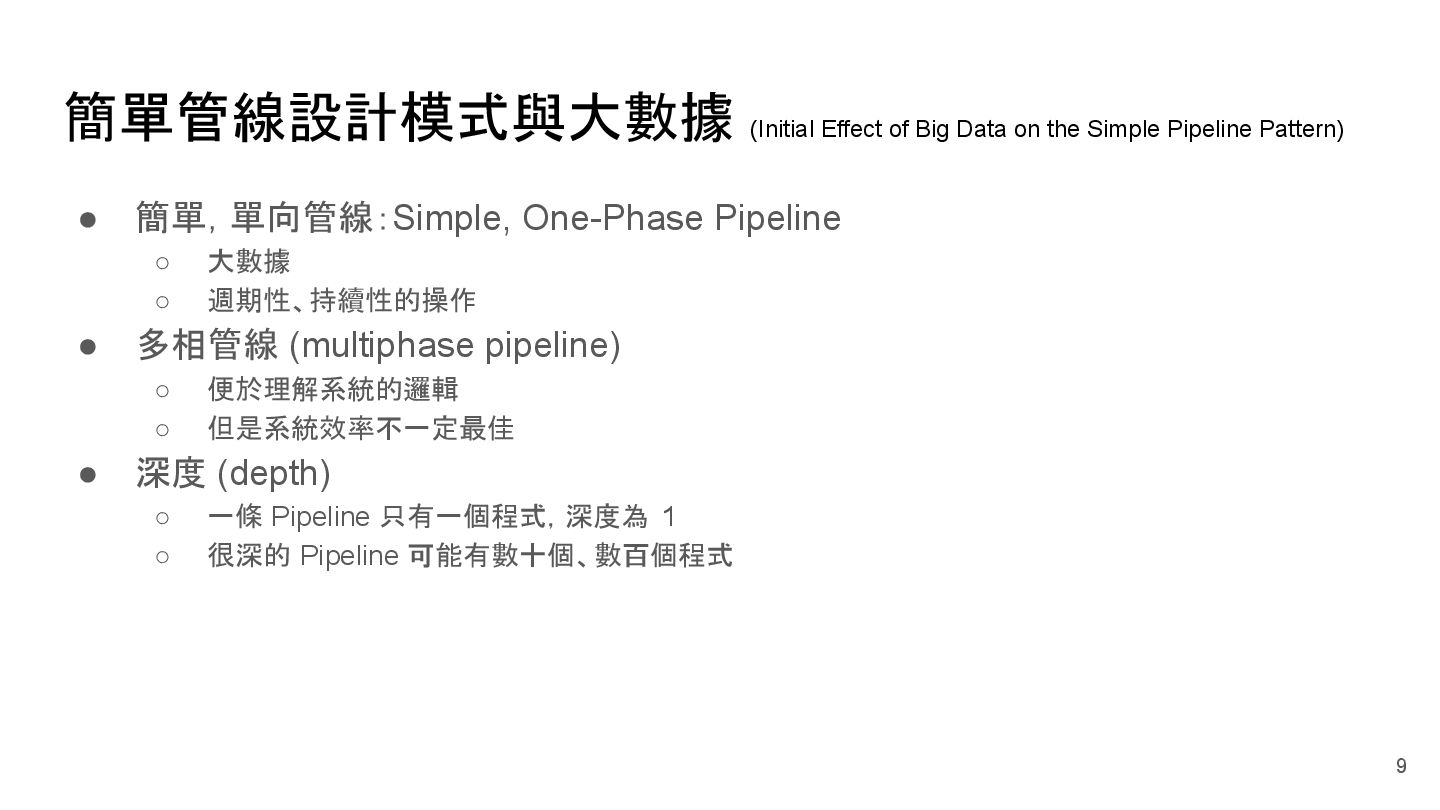

9. 簡單管線設計模式與大數據 (Initial Effect of Big Data on the Simple Pipeline Pattern) • 簡單，單向管線：Simple, One-Phase Pipeline ◦ 大數據 ◦ 週期性、持續性的操作 • 多相管線 (multiphase pipeline) ◦ 便於理解系統的邏輯 ◦ 但是系統效率不一定最佳 • 深度 (depth) ◦ 一條 Pipeline 只有一個程式，深度為 1 ◦ 很深的 Pipeline 可能有數十個、數百個程式 9

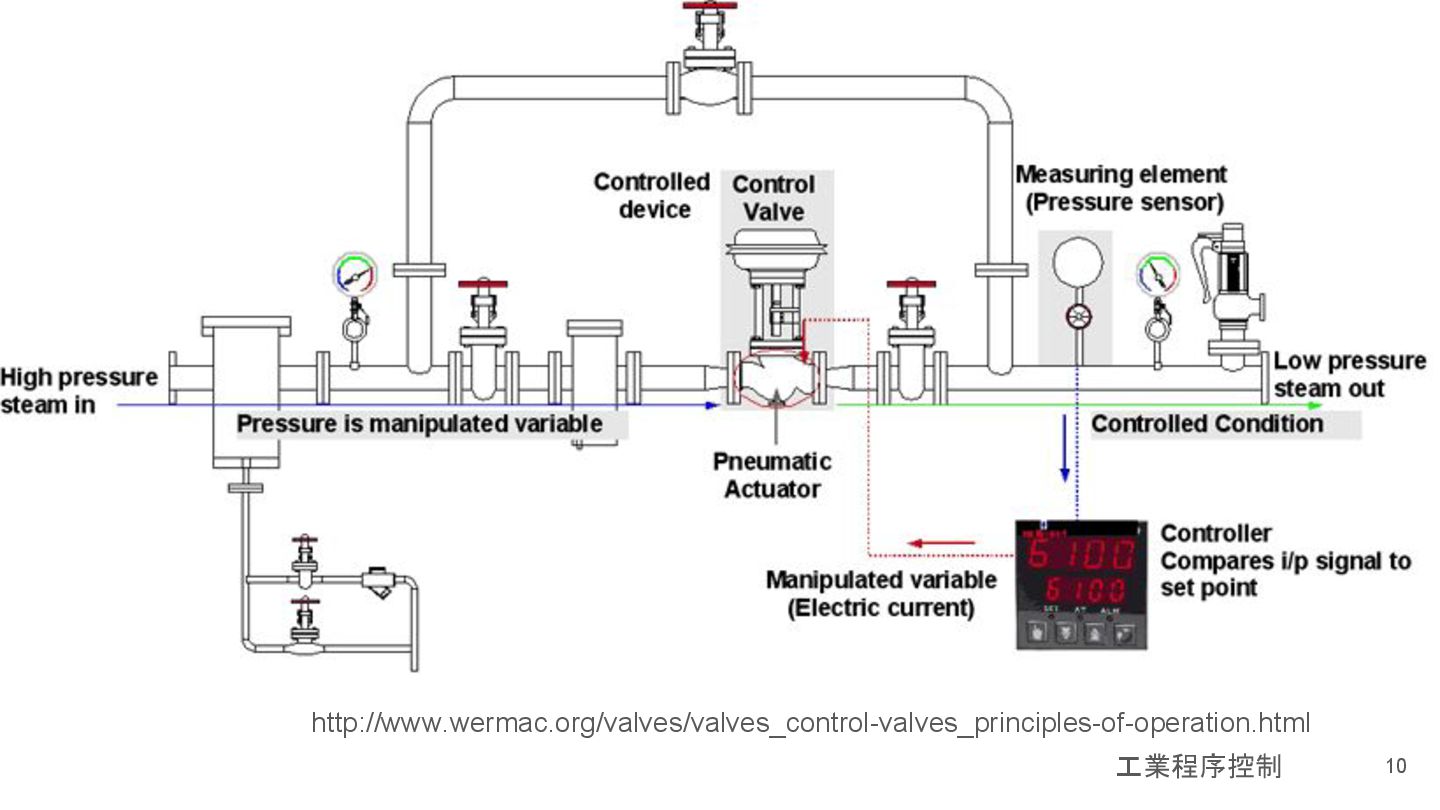

10. 10 http://www.wermac.org/valves/valves_control-valves_principles-of-operation.html 工業程序控制

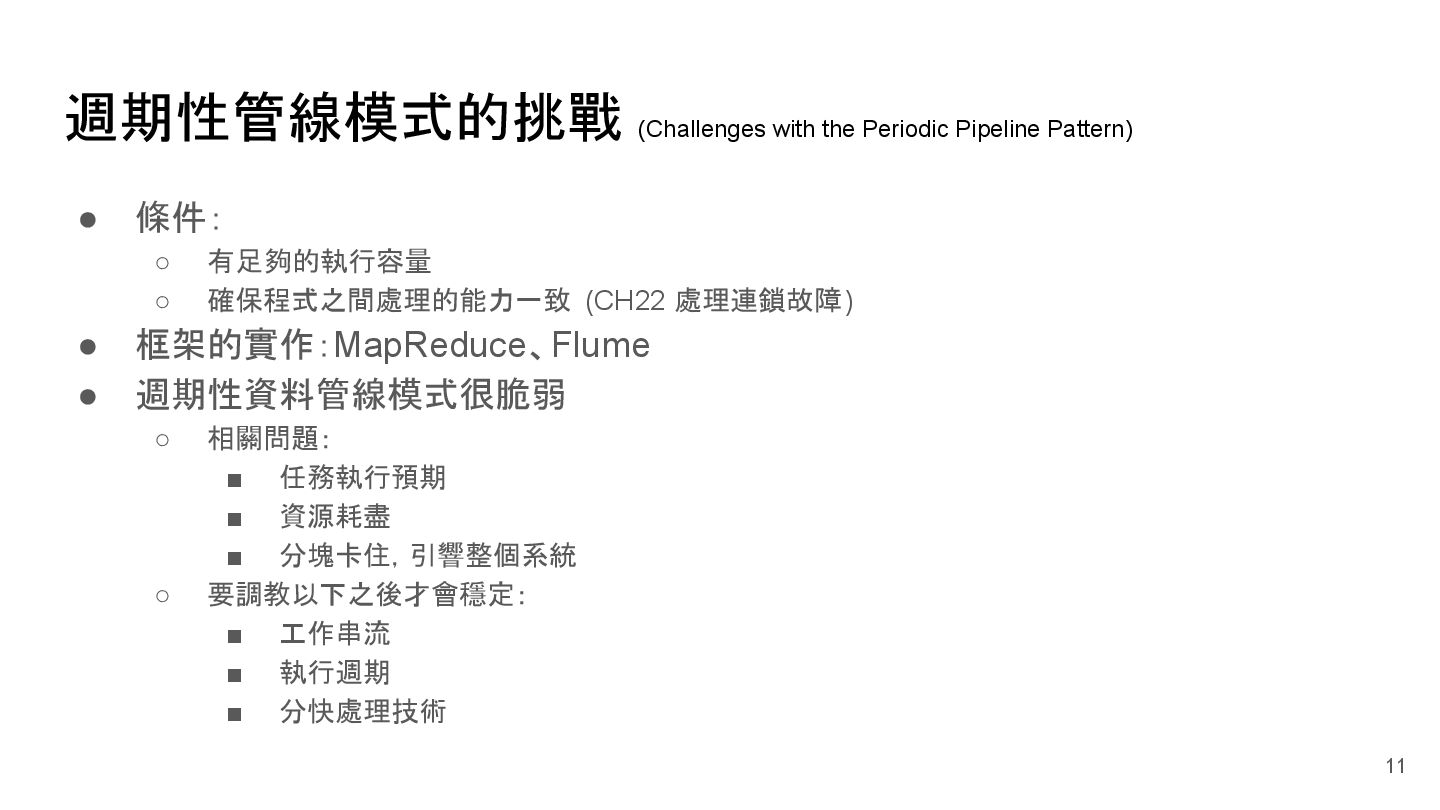

11. 11 週期性管線模式的挑戰 (Challenges with the Periodic Pipeline Pattern) • 條件： ◦ 有足夠的執行容量 ◦ 確保程式之間處理的能力一致 (CH22 處理連鎖故障) • 框架的實作：MapReduce、Flume • 週期性資料管線模式很脆弱 ◦ 相關問題： ▪ 任務執行預期 ▪ 資源耗盡 ▪ 分塊卡住，引響整個系統 ◦ 要調教以下之後才會穩定： ▪ 工作串流 ▪ 執行週期 ▪ 分快處理技術

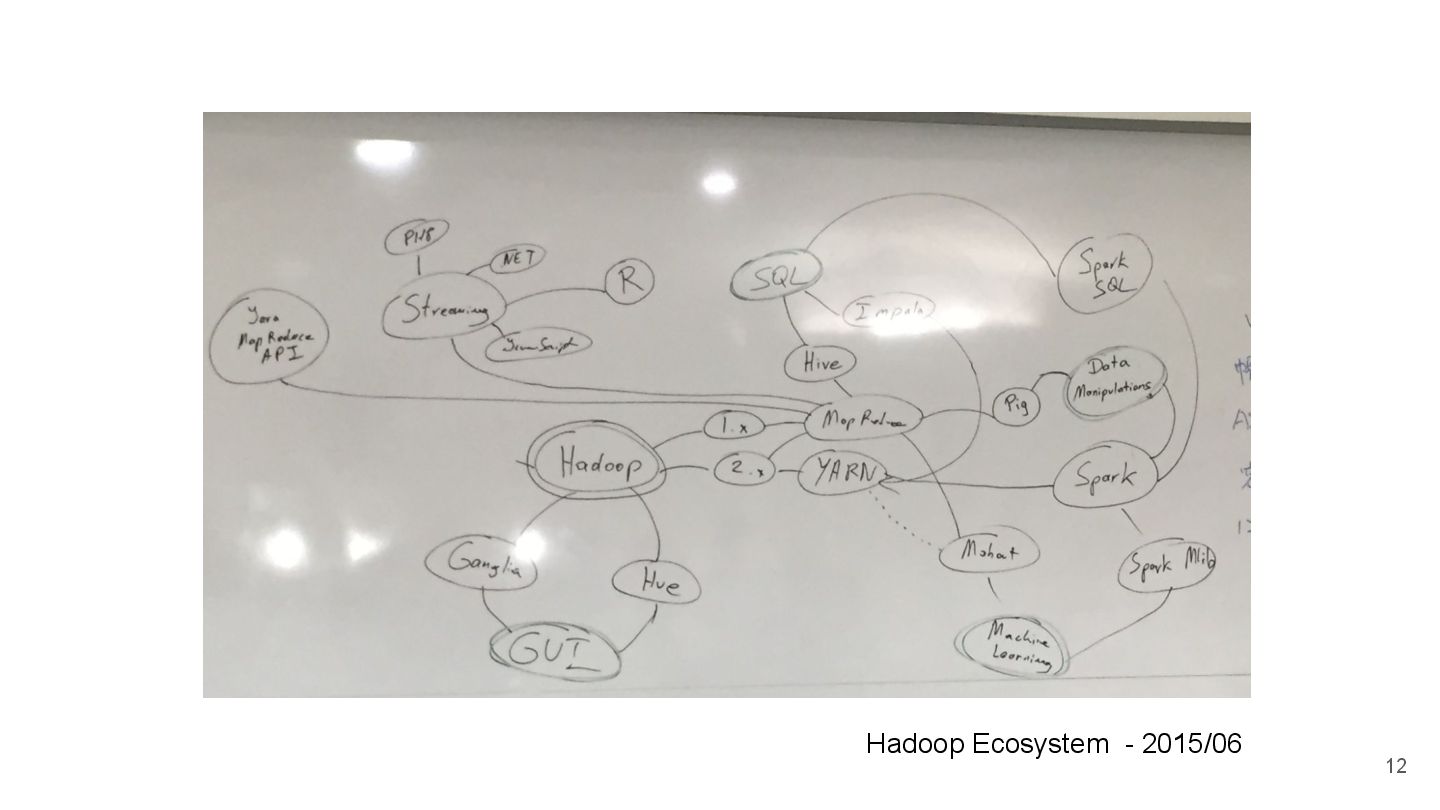

12. 12 Hadoop Ecosystem - 2015/06

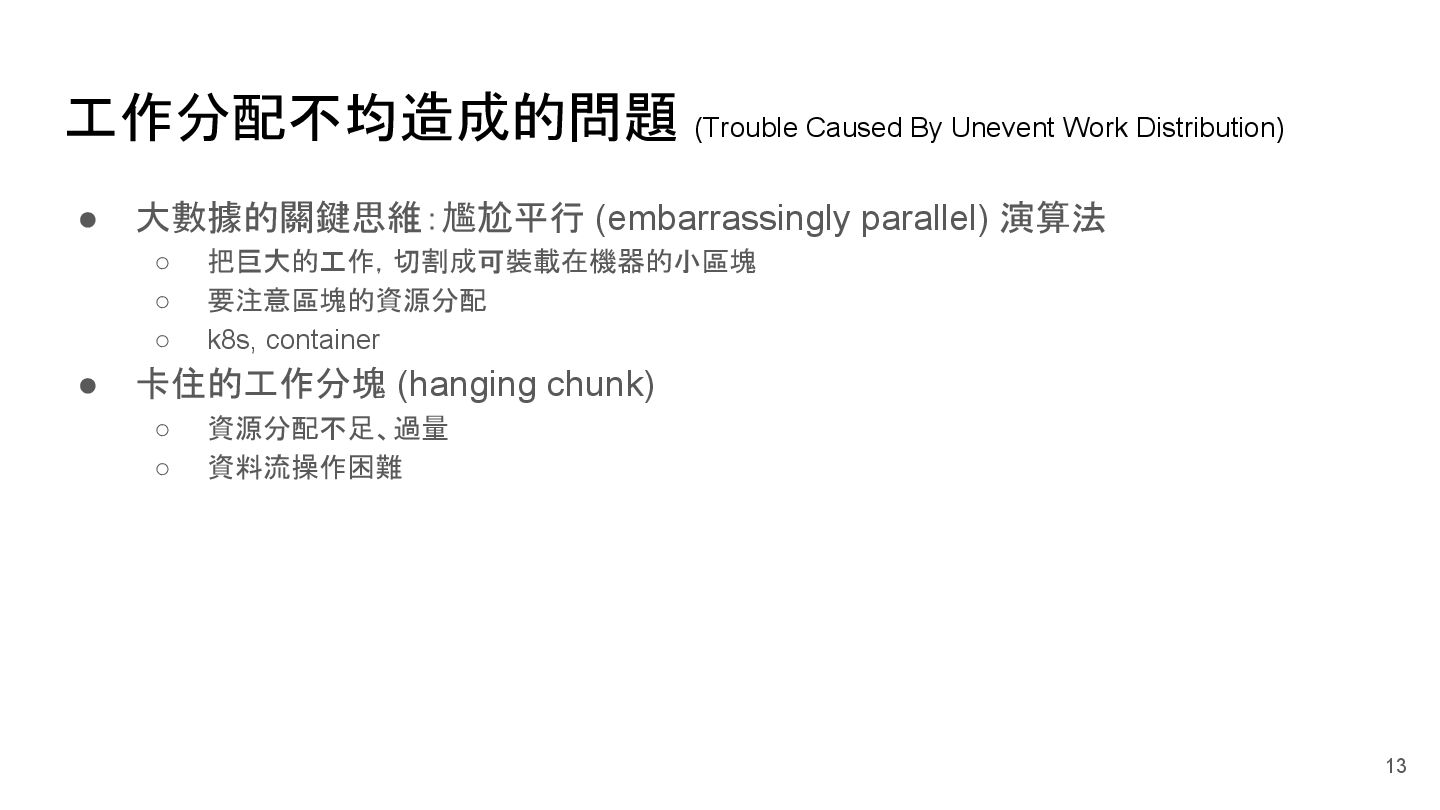

13. 13 工作分配不均造成的問題 (Trouble Caused By Unevent Work Distribution) • 大數據的關鍵思維：尷尬平行 (embarrassingly parallel) 演算法 ◦ 把巨大的工作，切割成可裝載在機器的小區塊 ◦ 要注意區塊的資源分配 ◦ k8s, container • 卡住的工作分塊 (hanging chunk) ◦ 資源分配不足、過量 ◦ 資料流操作困難

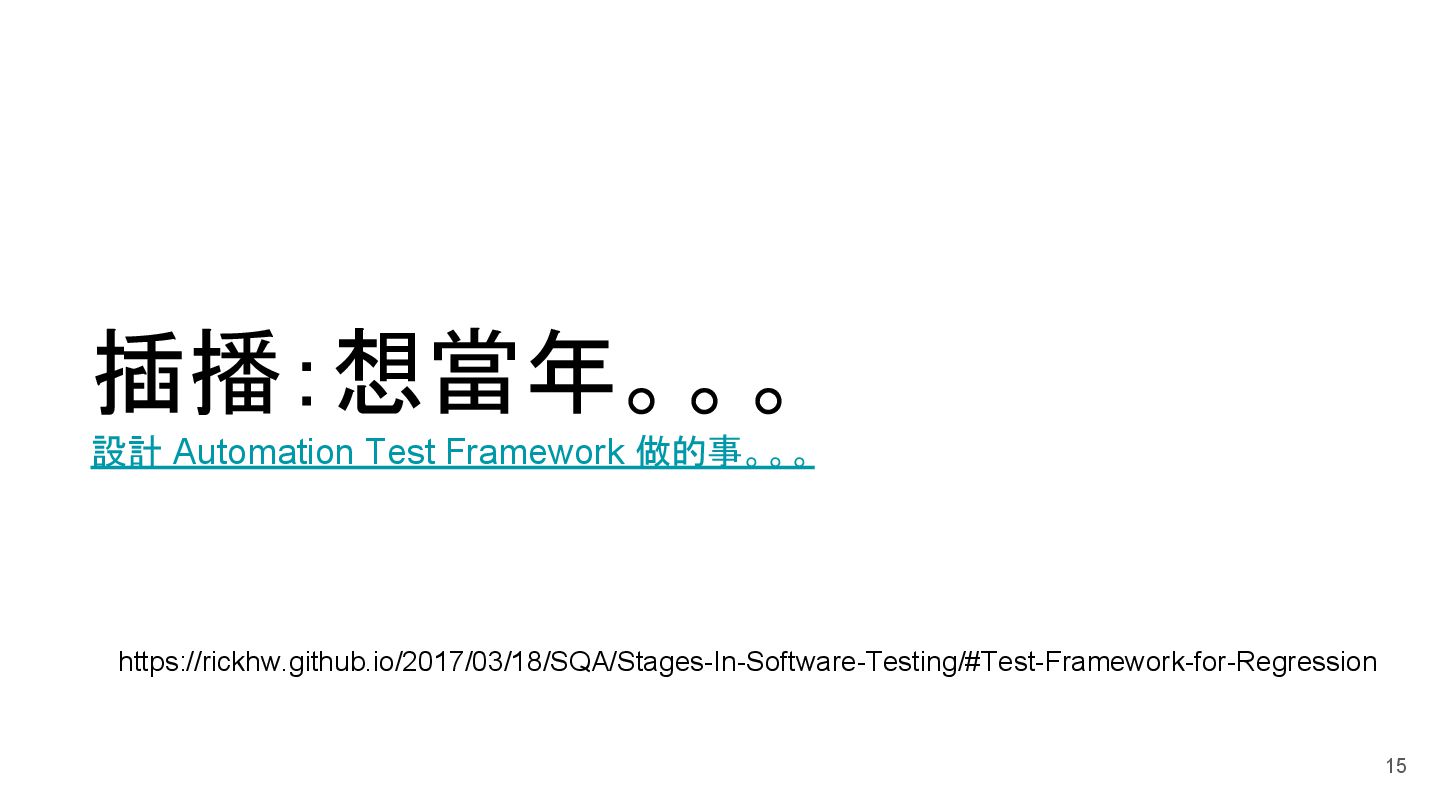

15. 插播：想當年。。。 設計 Automation Test Framework 做的事。。。 15 https://rickhw.github.io/2017/03/18/SQA/Stages-In-Software-Testing/#Test-Framework-for-Regression

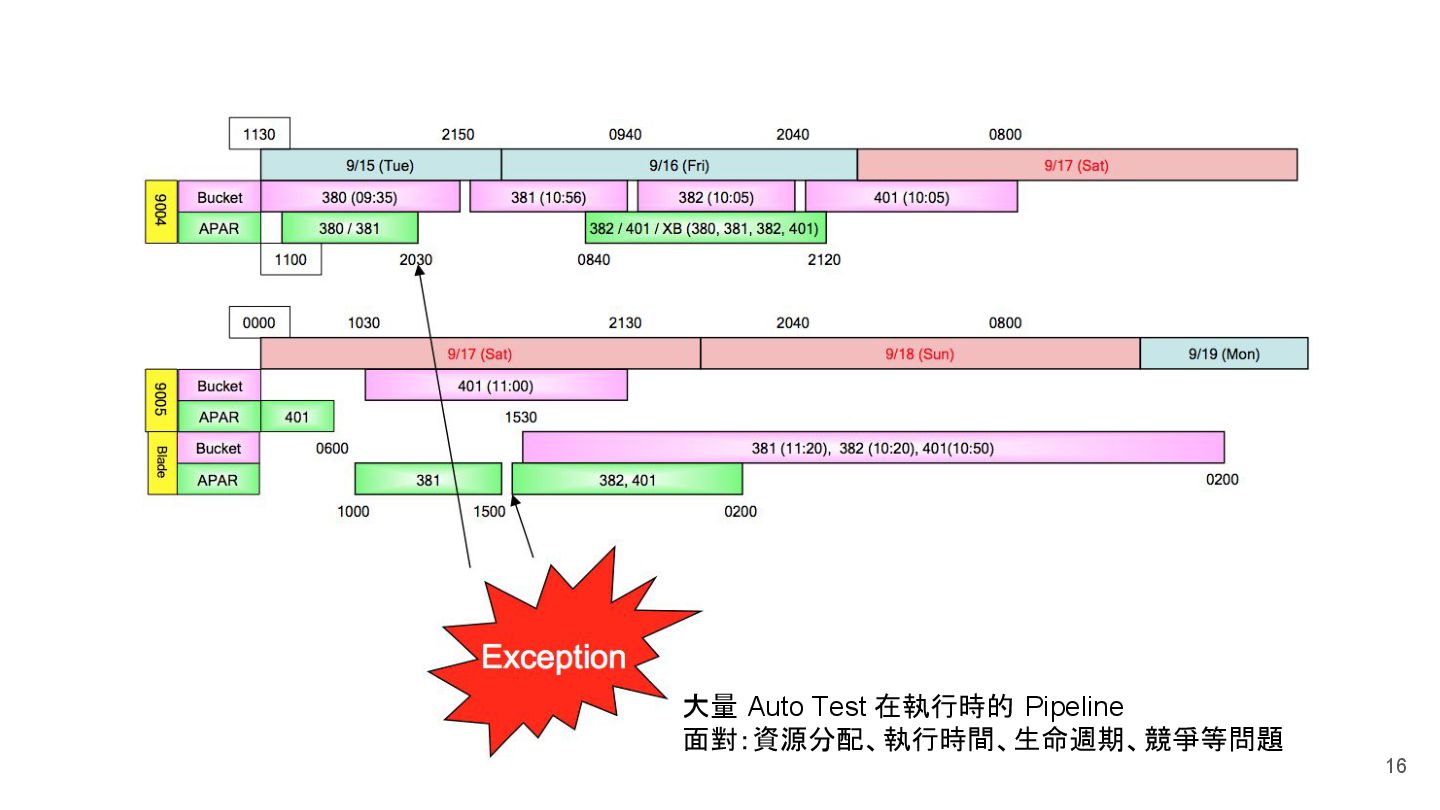

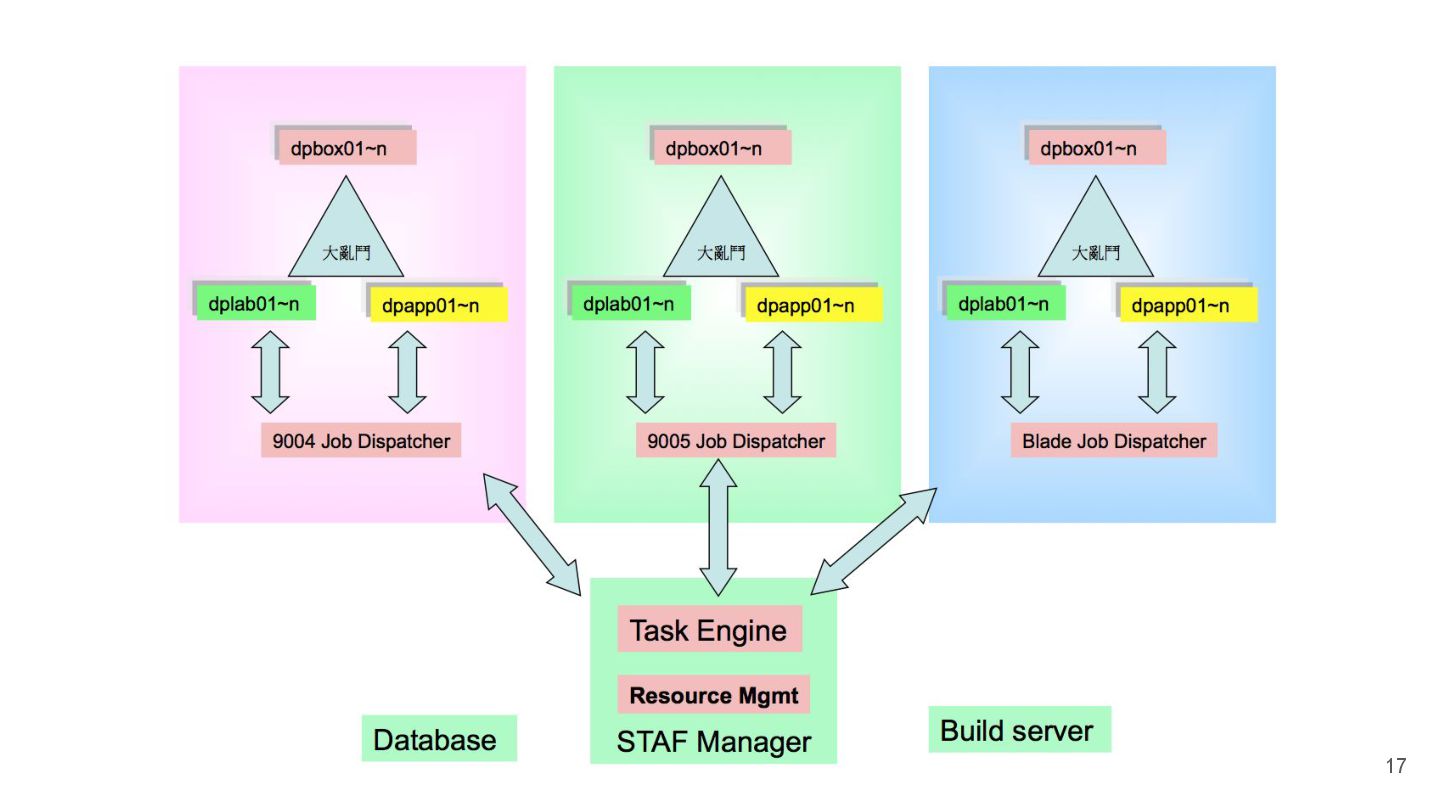

16. 16 大量 Auto Test 在執行時的 Pipeline 面對：資源分配、執行時間、生命週期、競爭等問題

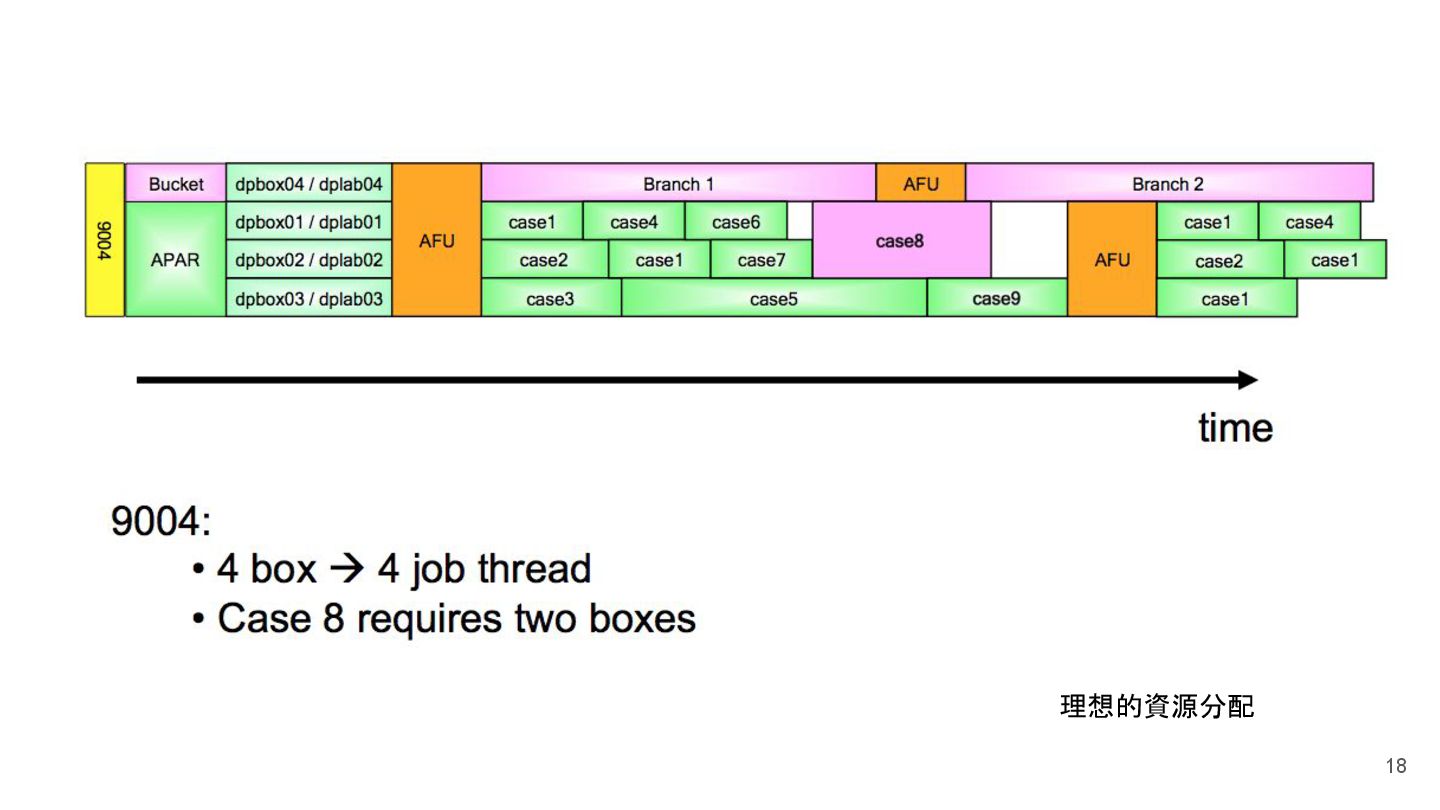

18. 18 理想的資源分配

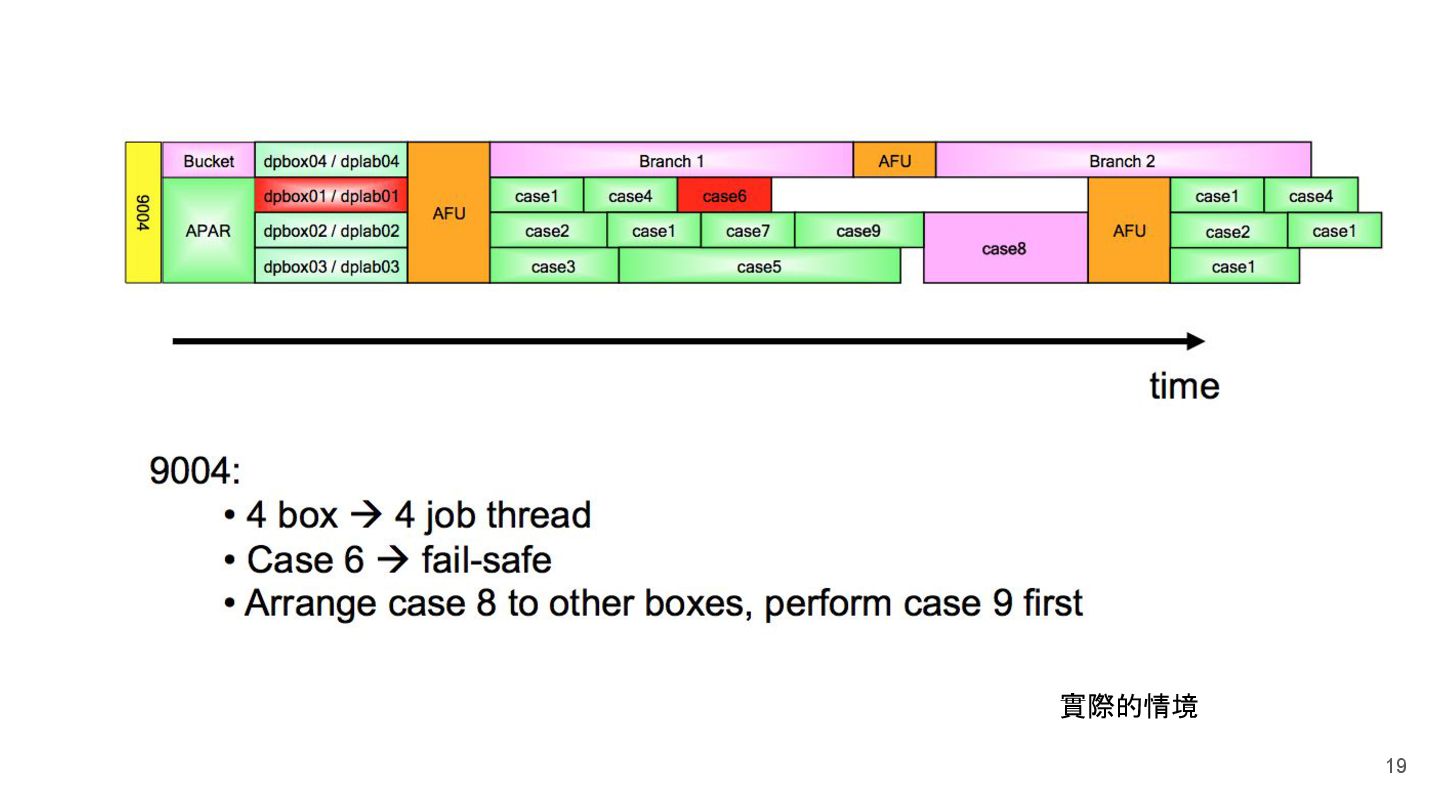

19. 19 實際的情境

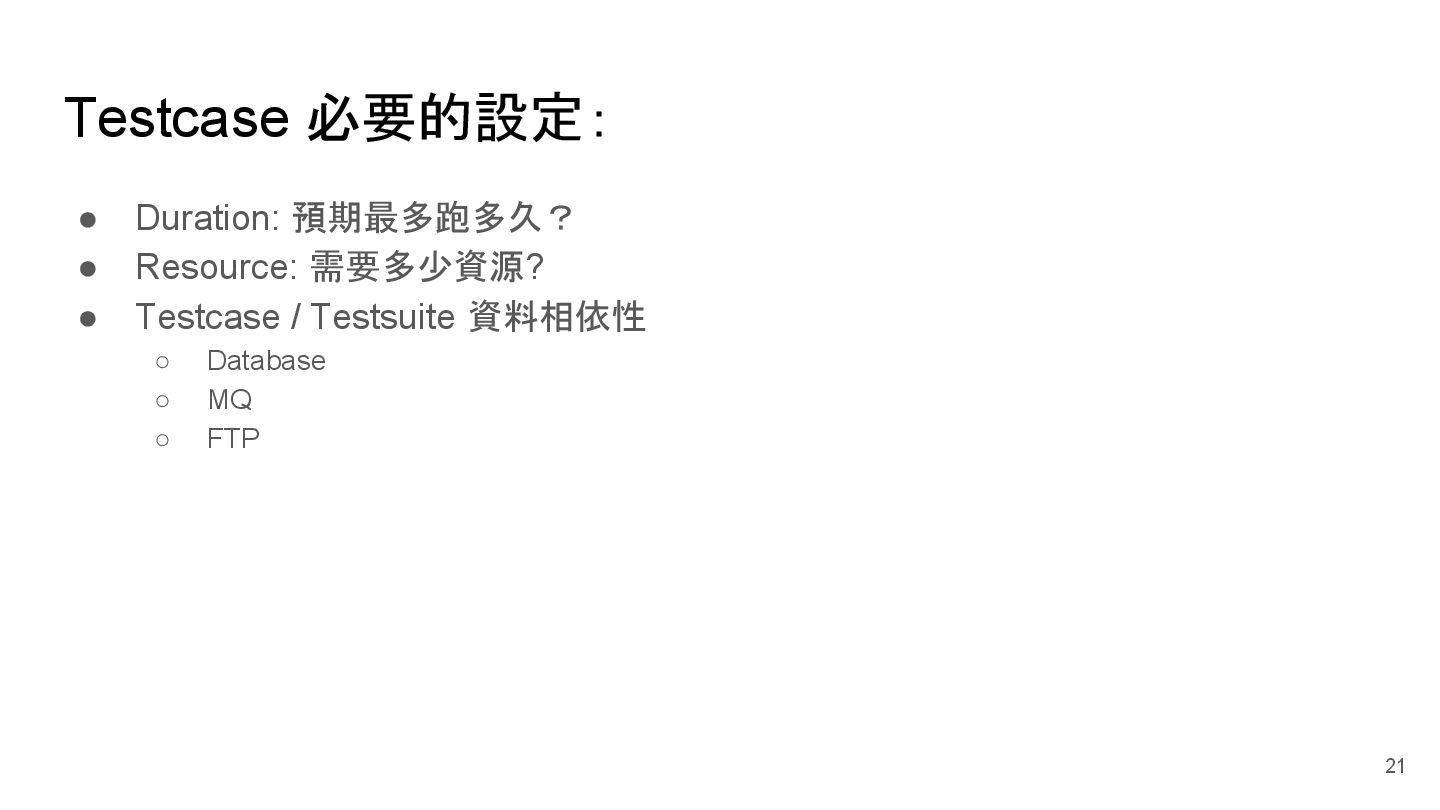

21. 21 Testcase 必要的設定： • Duration: 預期最多跑多久？ • Resource: 需要多少資源? • Testcase / Testsuite 資料相依性 ◦ Database ◦ MQ ◦ FTP

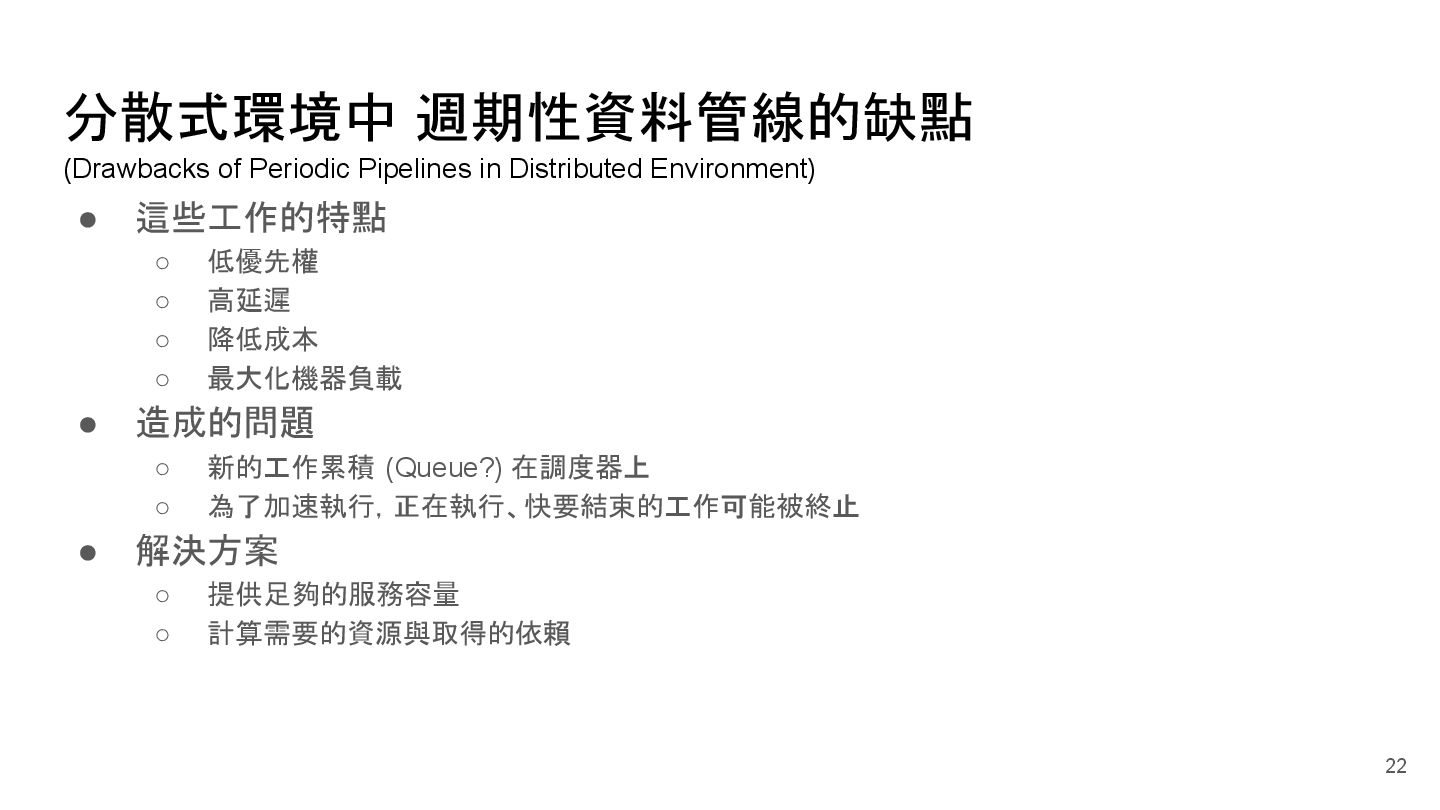

22. 22 分散式環境中 週期性資料管線的缺點 (Drawbacks of Periodic Pipelines in Distributed Environment) • 這些工作的特點 ◦ 低優先權 ◦ 高延遲 ◦ 降低成本 ◦ 最大化機器負載 • 造成的問題 ◦ 新的工作累積 (Queue?) 在調度器上 ◦ 為了加速執行，正在執行、快要結束的工作可能被終止 • 解決方案 ◦ 提供足夠的服務容量 ◦ 計算需要的資源與取得的依賴

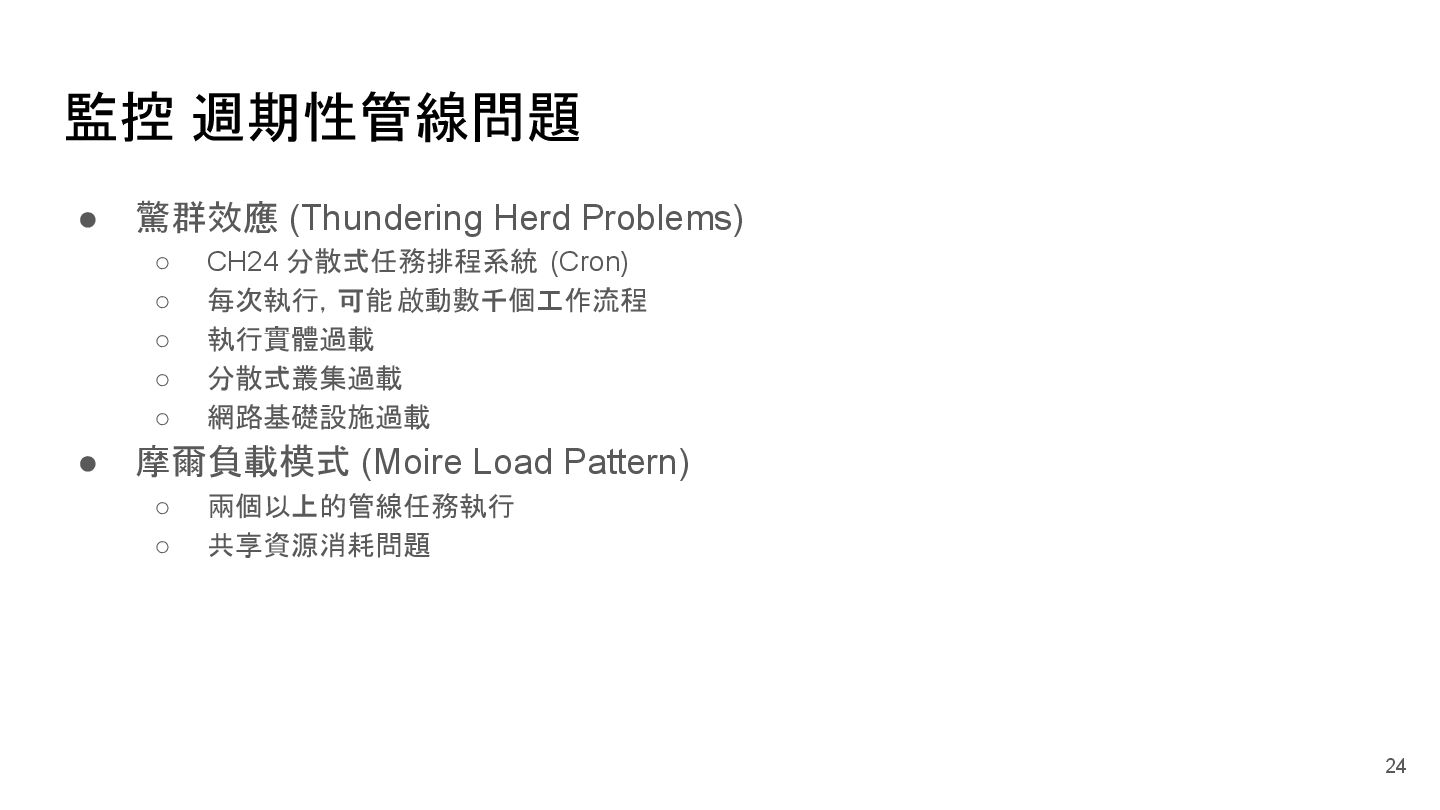

24. 監控 週期性管線問題 • 驚群效應 (Thundering Herd Problems) ◦ CH24 分散式任務排程系統 (Cron) ◦ 每次執行，可能啟動數千個工作流程 ◦ 執行實體過載 ◦ 分散式叢集過載 ◦ 網路基礎設施過載 • 摩爾負載模式 (Moire Load Pattern) ◦ 兩個以上的管線任務執行 ◦ 共享資源消耗問題 24

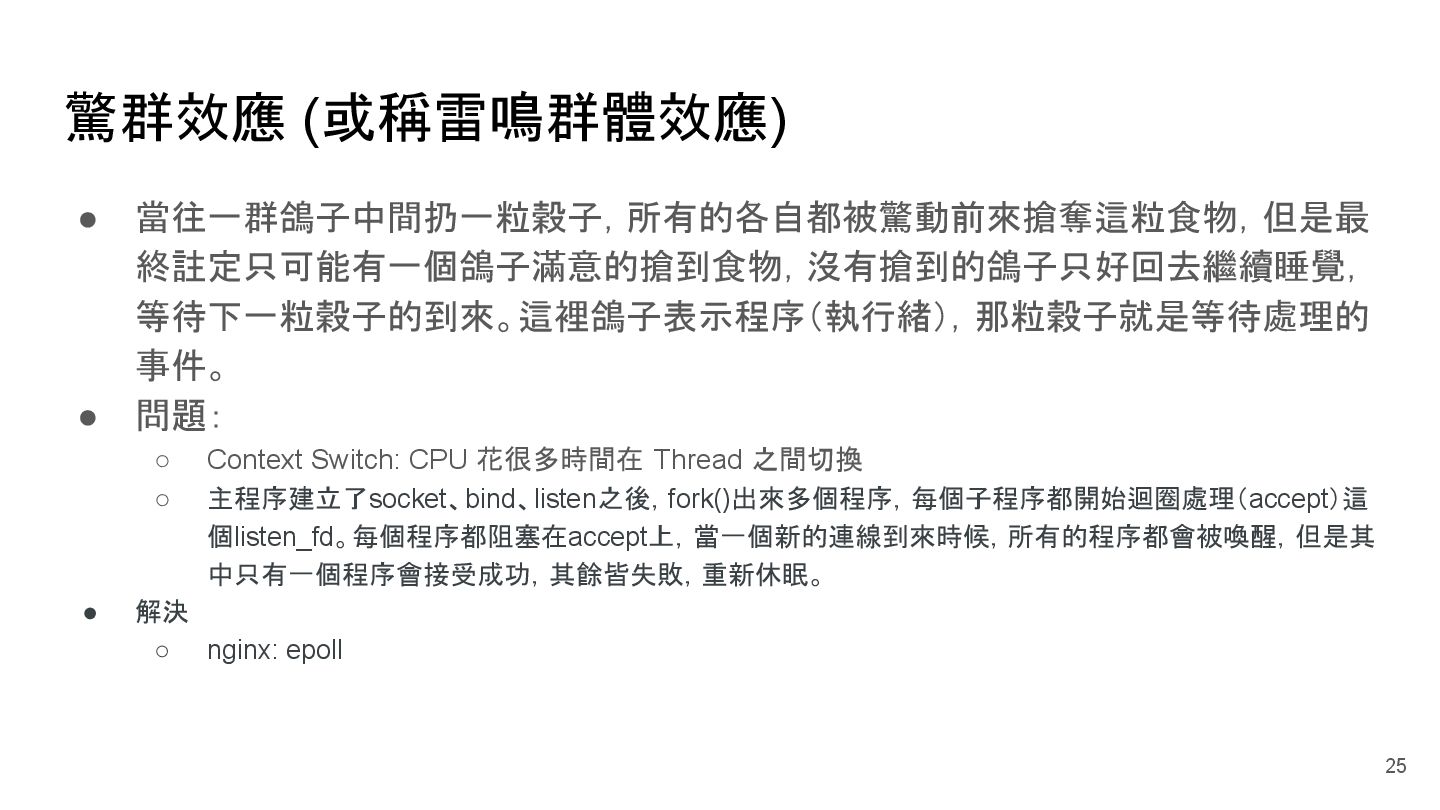

25. 驚群效應 (或稱雷鳴群體效應) • 當往一群鴿子中間扔一粒穀子，所有的各自都被驚動前來搶奪這粒食物，但是最 終註定只可能有一個鴿子滿意的搶到食物，沒有搶到的鴿子只好回去繼續睡覺， 等待下一粒穀子的到來。這裡鴿子表示程序（執行緒），那粒穀子就是等待處理的 事件。 • 問題： ◦ Context Switch: CPU 花很多時間在 Thread 之間切換 ◦ 主程序建立了socket、bind、listen之後，fork()出來多個程序，每個子程序都開始迴圈處理（accept）這 個listen_fd。每個程序都阻塞在accept上，當一個新的連線到來時候，所有的程序都會被喚醒，但是其 中只有一個程序會接受成功，其餘皆失敗，重新休眠。 • 解決 ◦ nginx: epoll 25

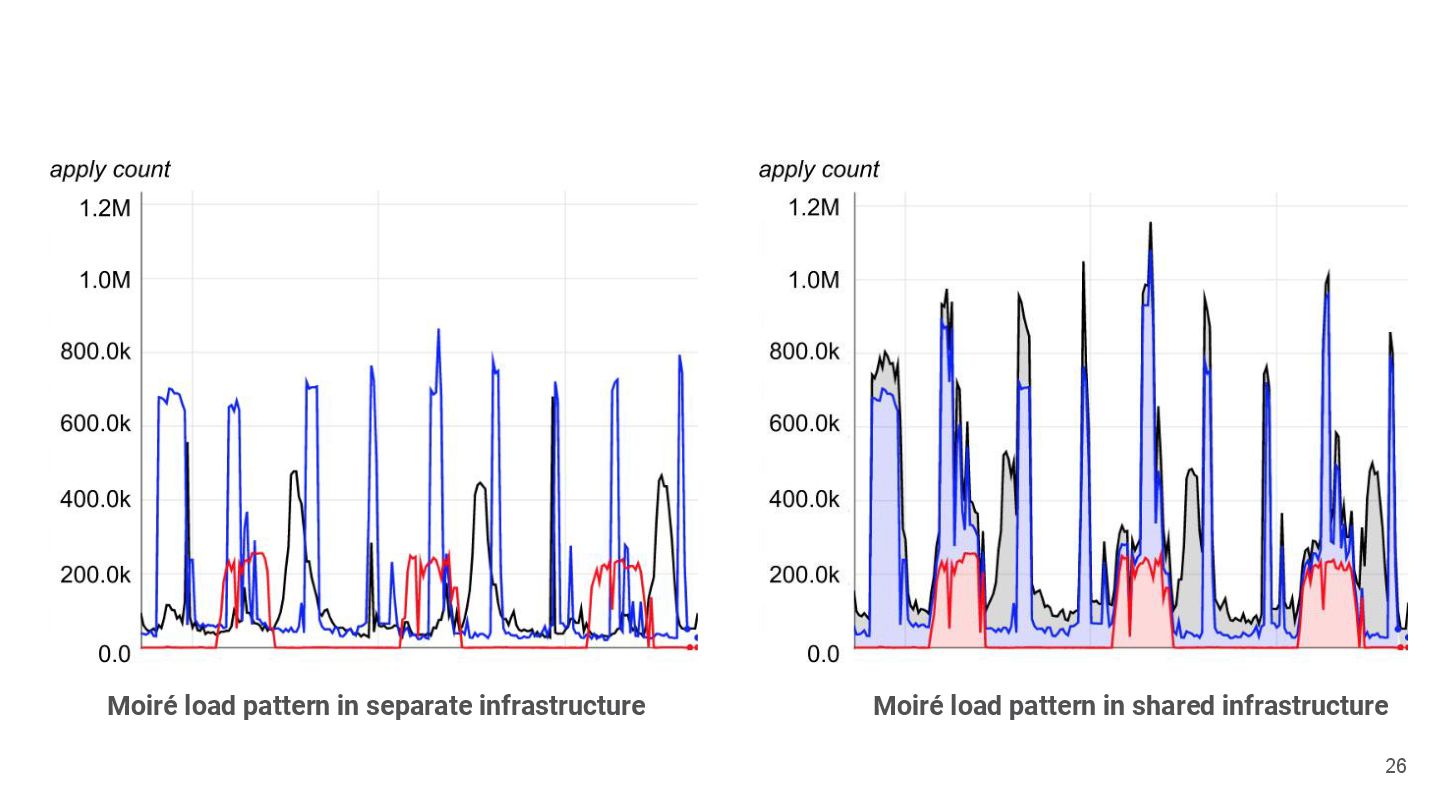

26. 26 Moiré load pattern in shared infrastructure Moiré load pattern in separate infrastructure

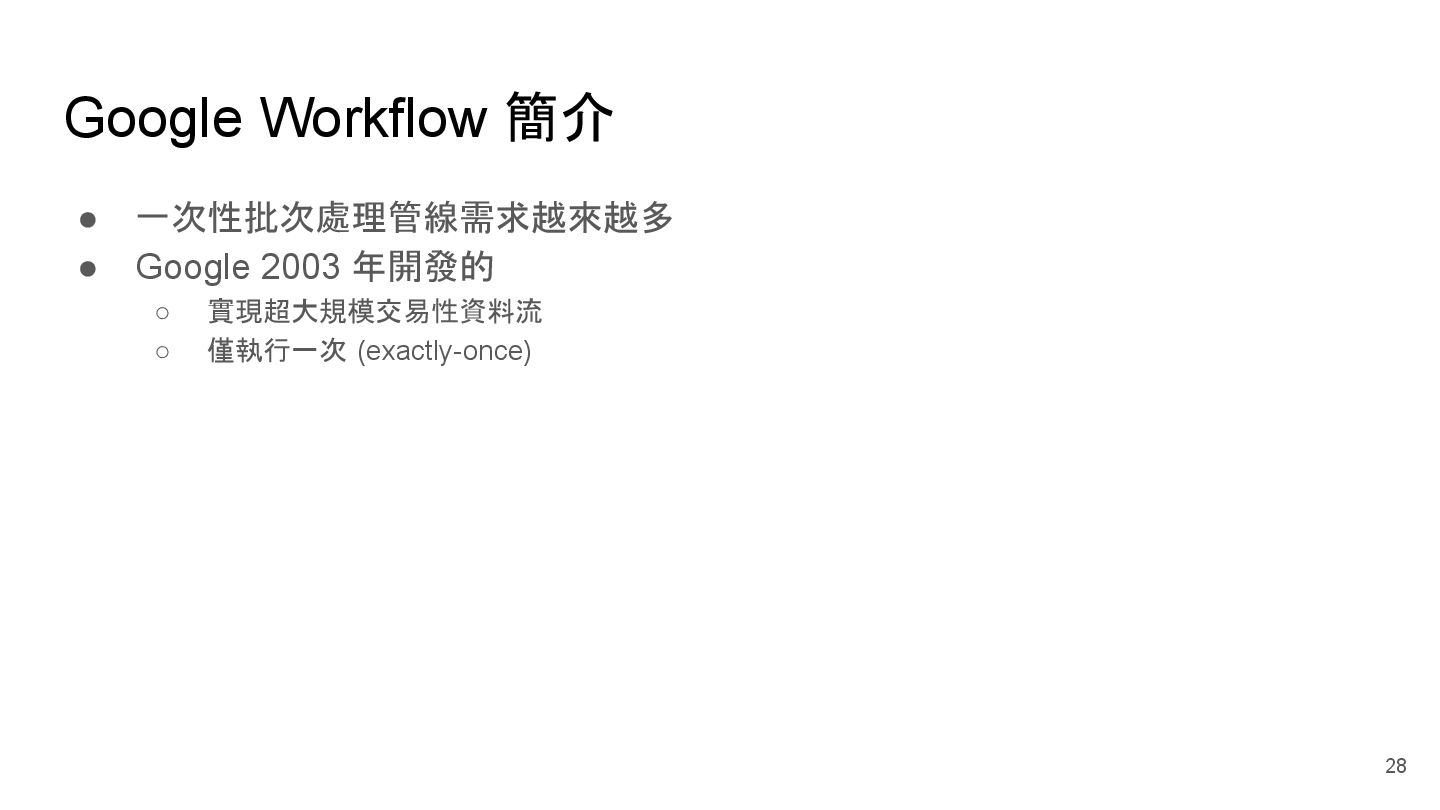

28. Google Workflow 簡介 • 一次性批次處理管線需求越來越多 • Google 2003 年開發的 ◦ 實現超大規模交易性資料流 ◦ 僅執行一次 (exactly-once) 28

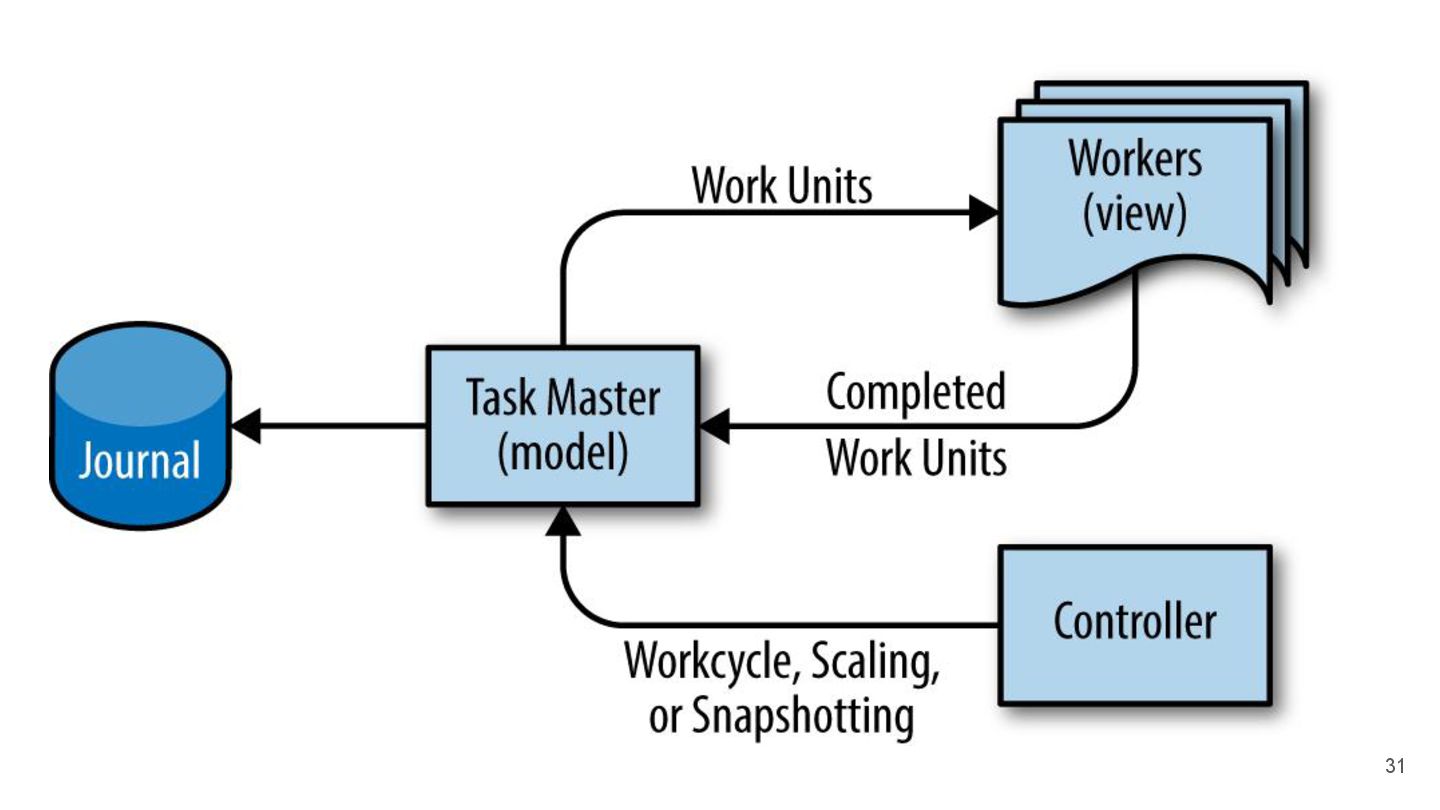

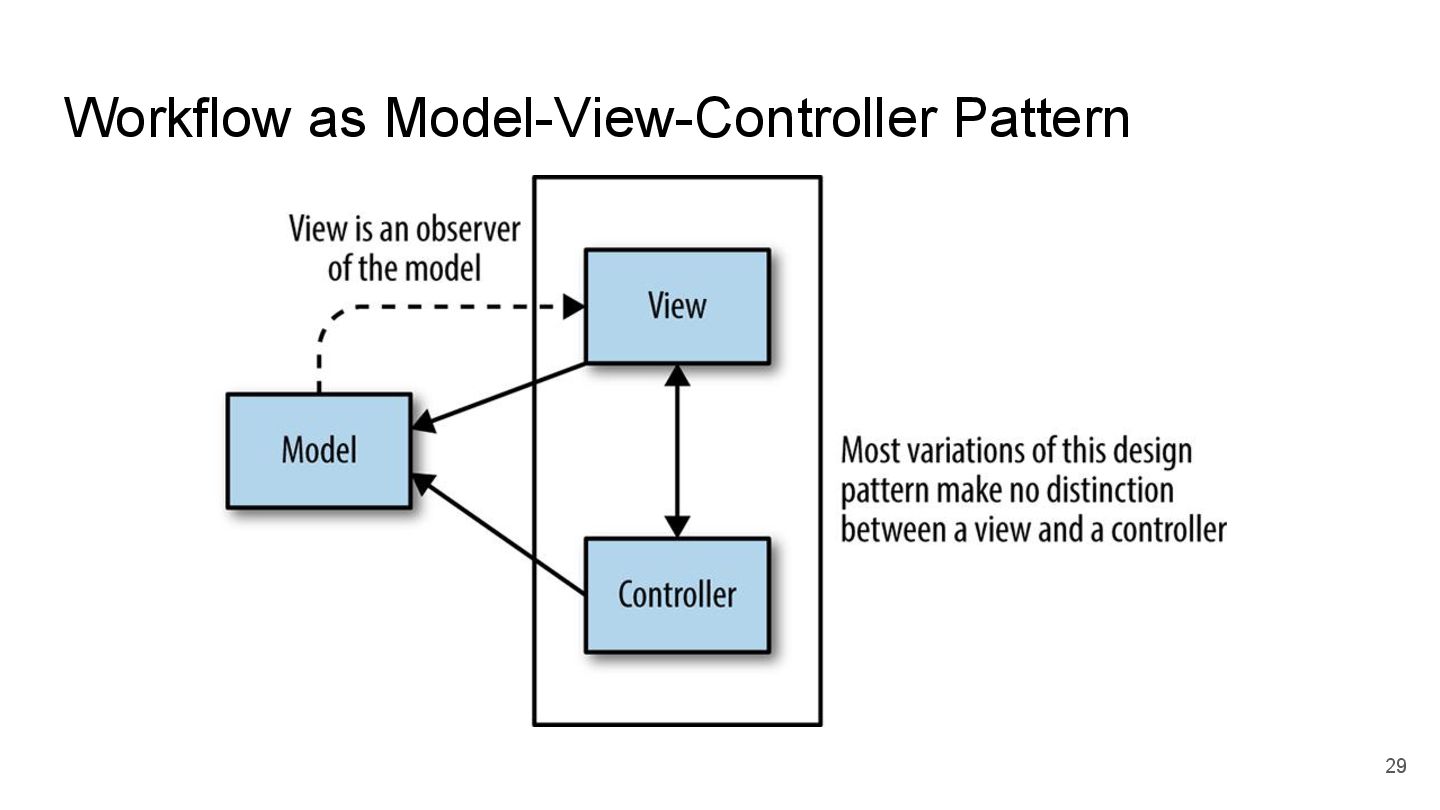

29. Workflow as Model-View-Controller Pattern 29

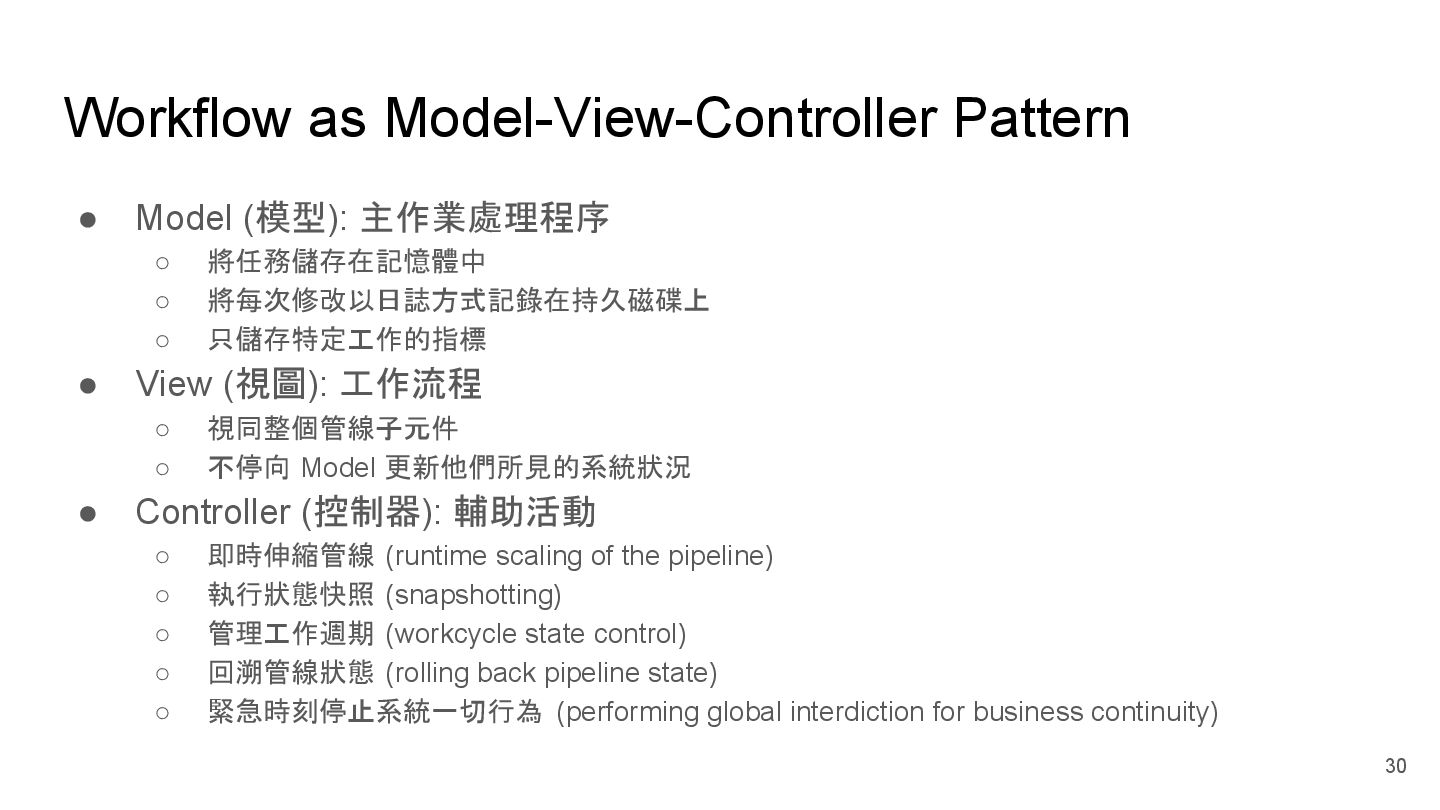

30. Workflow as Model-View-Controller Pattern 30 • Model (模型): 主作業處理程序 ◦ 將任務儲存在記憶體中 ◦ 將每次修改以日誌方式記錄在持久磁碟上 ◦ 只儲存特定工作的指標 • View (視圖): 工作流程 ◦ 視同整個管線子元件 ◦ 不停向 Model 更新他們所見的系統狀況 • Controller (控制器): 輔助活動 ◦ 即時伸縮管線 (runtime scaling of the pipeline) ◦ 執行狀態快照 (snapshotting) ◦ 管理工作週期 (workcycle state control) ◦ 回溯管線狀態 (rolling back pipeline state) ◦ 緊急時刻停止系統一切行為 (performing global interdiction for business continuity)

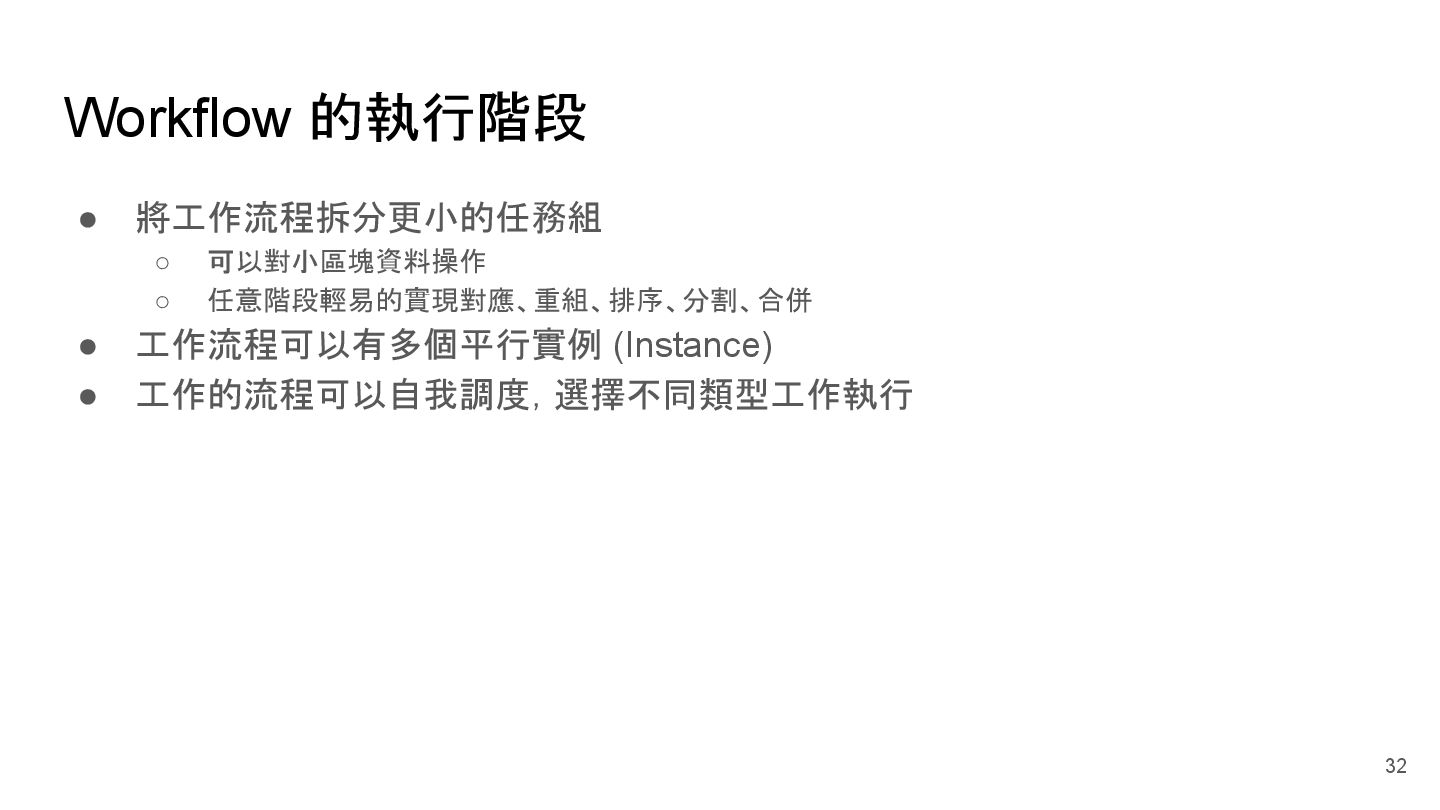

32. Workflow 的執行階段 • 將工作流程拆分更小的任務組 ◦ 可以對小區塊資料操作 ◦ 任意階段輕易的實現對應、重組、排序、分割、合併 • 工作流程可以有多個平行實例 (Instance) • 工作的流程可以自我調度，選擇不同類型工作執行 32

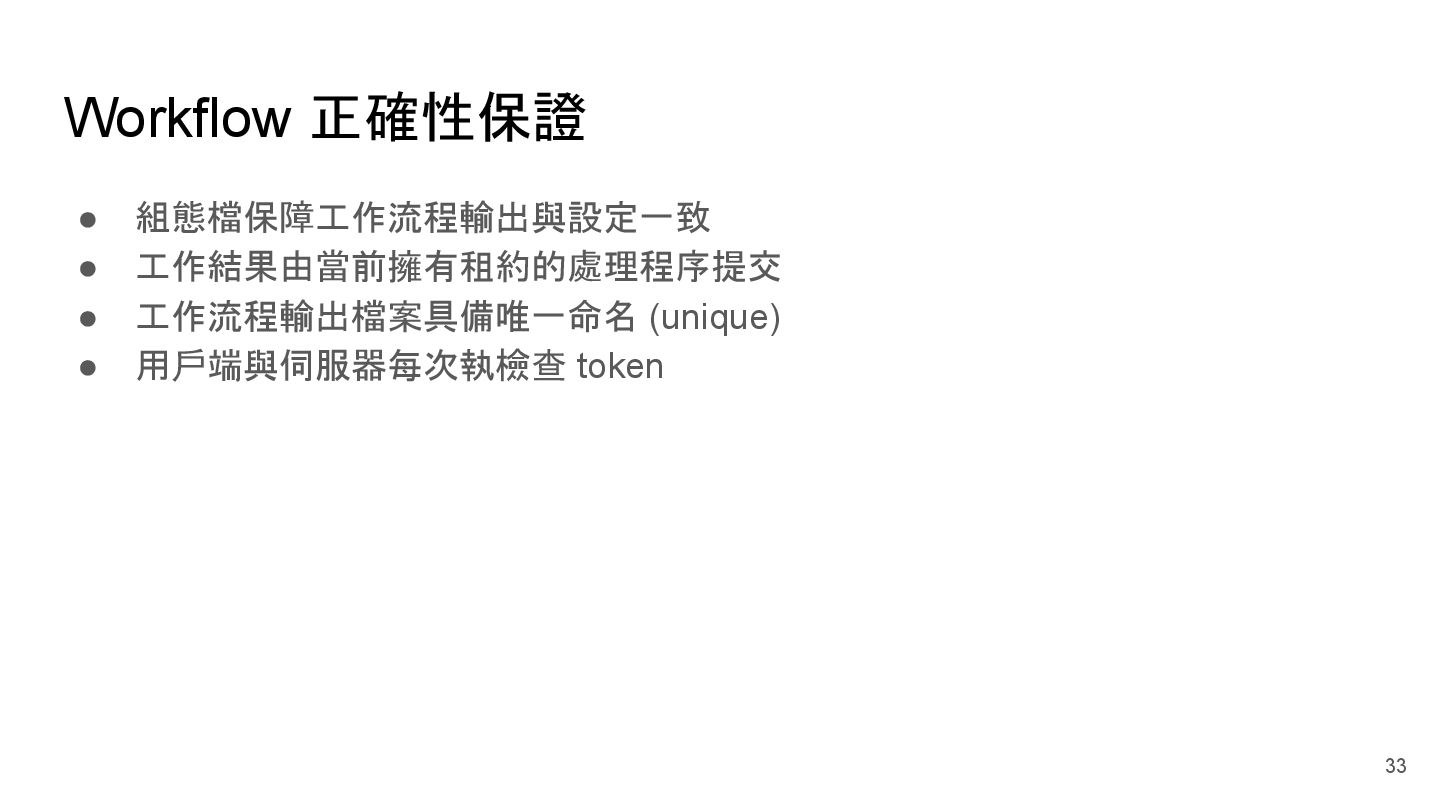

33. Workflow 正確性保證 • 組態檔保障工作流程輸出與設定一致 • 工作結果由當前擁有租約的處理程序提交 • 工作流程輸出檔案具備唯一命名 (unique) • 用戶端與伺服器每次執檢查 token 33

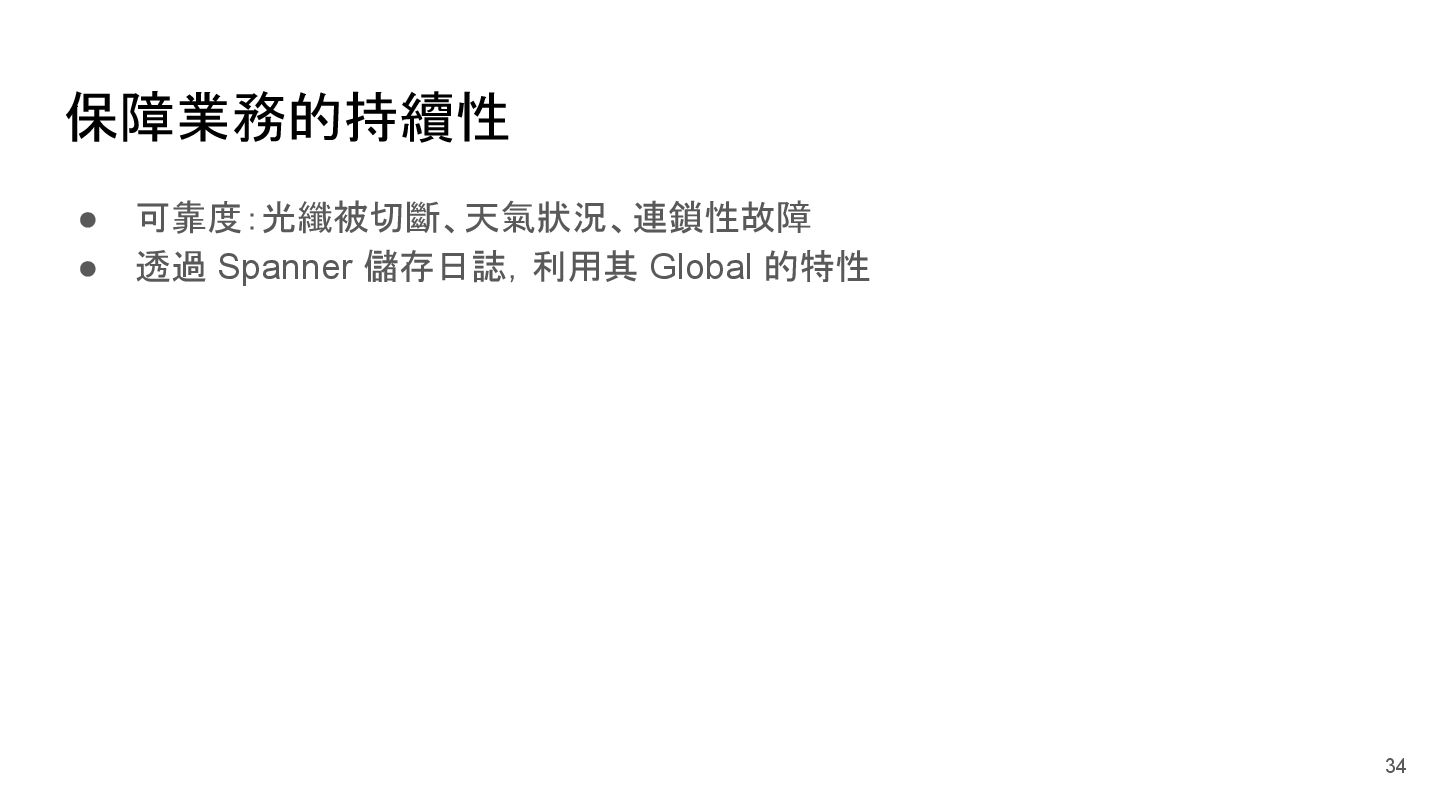

34. 保障業務的持續性 • 可靠度：光纖被切斷、天氣狀況、連鎖性故障 • 透過 Spanner 儲存日誌，利用其 Global 的特性 34

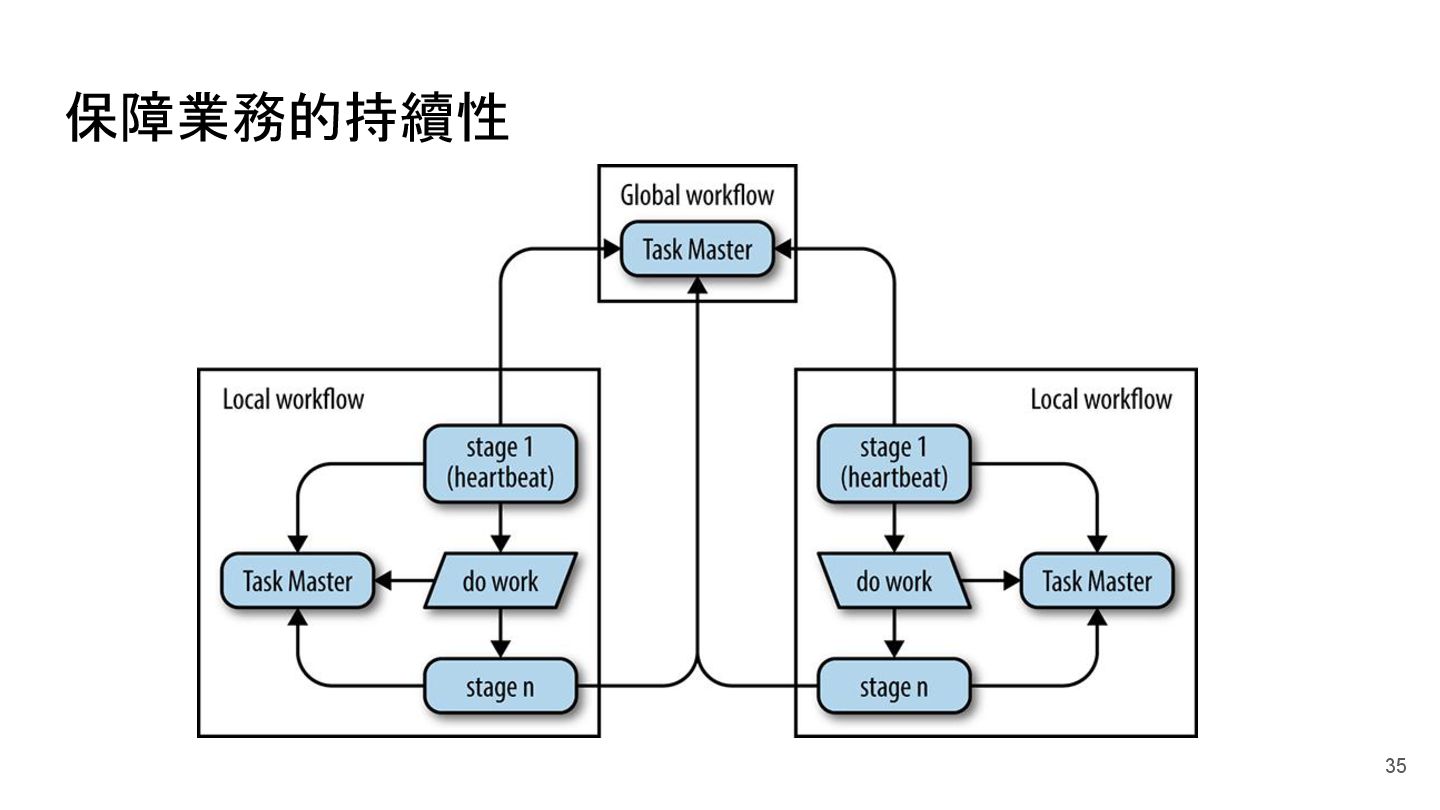

35. 保障業務的持續性 35

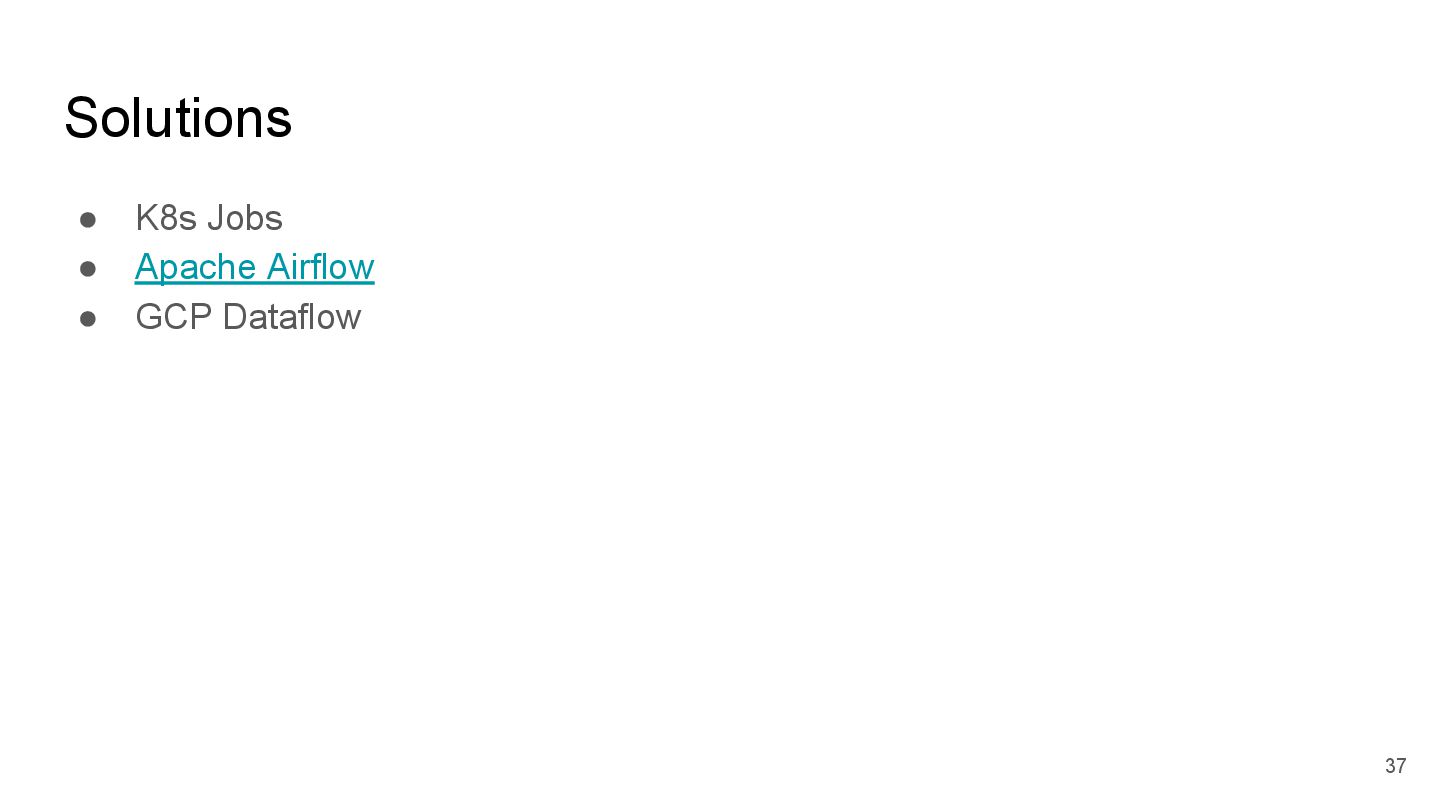

37. Solutions • K8s Jobs • Apache Airflow • GCP Dataflow 37
38. • 週期性 管線資料 很有價值 • 資料本身是持續性、自然成長，就不要採用週期性設計，而是利用 Workflow 特 典設計 小結 38

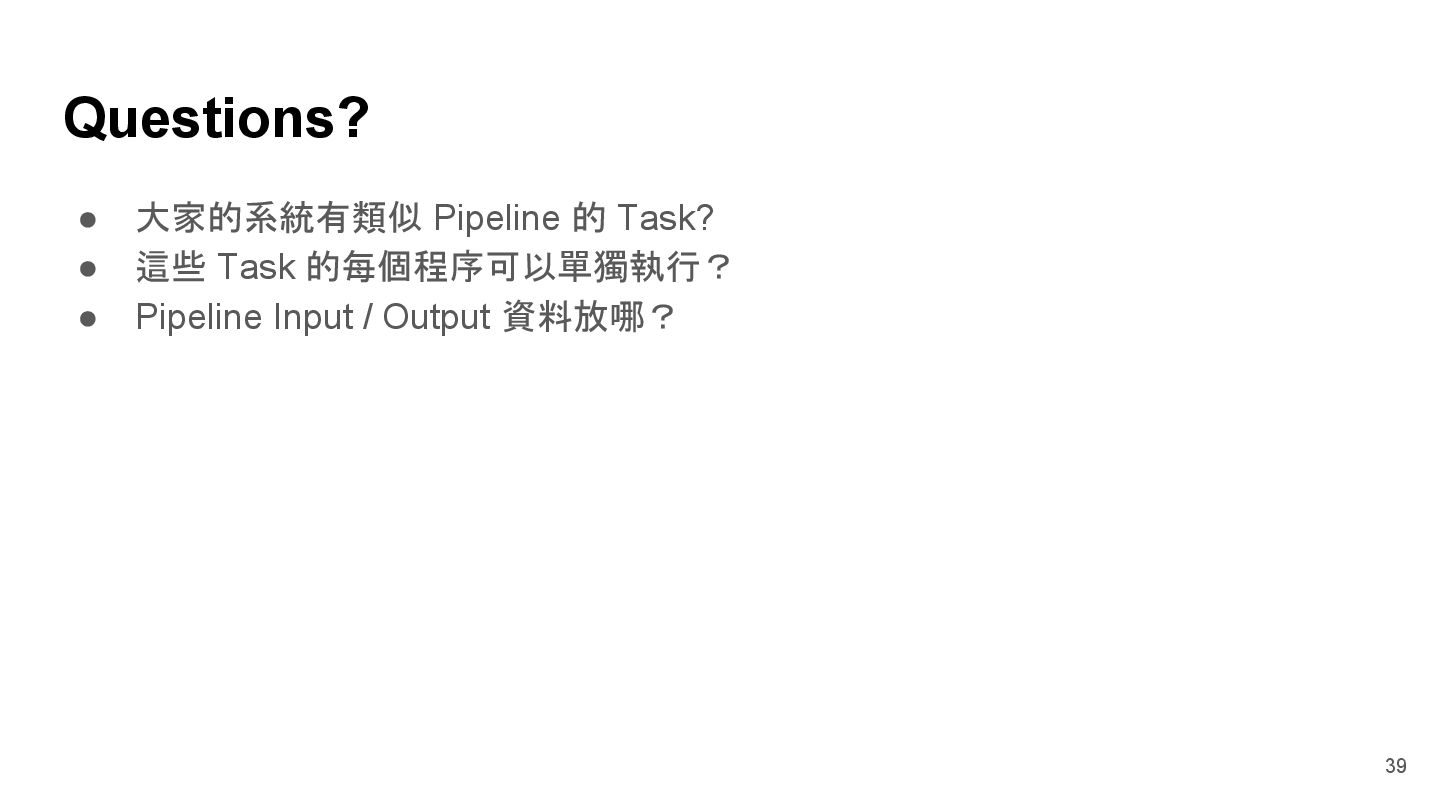

39. 39 Questions? • 大家的系統有類似 Pipeline 的 Task? • 這些 Task 的每個程序可以單獨執行？ • Pipeline Input / Output 資料放哪？
