191112 仕様から、試用して、使用する！ はなっちさん

Transcript

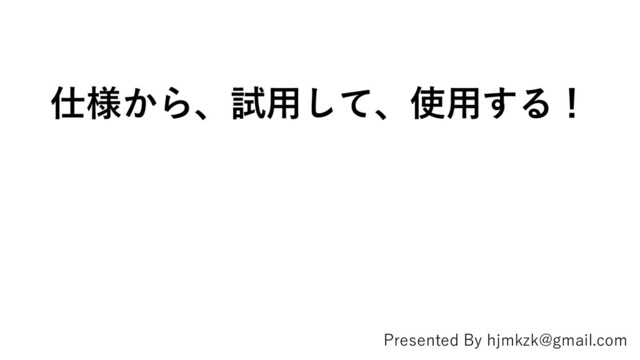

1. 仕様から、試用して、使用する！ Presented By hjmkzk@gmail.com
2. オヤジギャグは脳の ブレーキが効かなく なってくるから。 チコちゃんに叱られる！ - NHK OA:2018年11月2日 仕様から、試用して、使用する！
3. 自己紹介 • 小﨑 肇（こざき はじめ⇒[ハナ]肇⇒はなっち！） • ５９歳 昨日... もうすぐ… • 東京都豊島区⇒神奈川県川崎市中原区 • 趣味 自転車だったけど、最近はINGRESS • 職歴 ➢ かなり前に今の会社に入社。 COBOL⇒JAVA⇒EXCEL-VBA ➢ EXCEL-VBAでは、JP1-REPORTERとか、 SAGENT-REPORTERとか… ➢ UiPath歴は、１９ヶ月… ➢ Uipath Japan MVP 2019 認定！ Presented By hjmkzk@gmail.com
4. アクセスしてね！
5. さて
6. ある日、お客様から キャプチャの一部分だけを切り取れないか？ と問合せを受けた...
7. 「スクリーンショットを撮る」アクティビティで 範囲指定すれば、一部分をキャプチャ出来ます。 と、答えた…
8. 「スクリーンショットを撮る」アクティビティで範囲 指定すれば、一部分がキャプチャ出来ます。 但し、矩形情報に変数は指定できません
9. 但し、矩形情報に変数は指定できません 「スクリーンショットを撮る」アクティビティで範囲 指定すれば、一部分がキャプチャ出来ます。 ある日、お客様から キャプチャの一部分だけを切り取れないか？ と問合せを受けた... お客様は納得してくださったが、 本当にこの解で良かったのか…
10. 画像の一部の領域を切り抜くには？ 引用元： https://www.atmarkit.co.jp/fdotnet/dotnettips/912bitmapcroprect/bitmapcroprect.html Module Module1 Sub Main() ' 画像を読み込む Dim baseFilePath As String = "C:¥bitmapBase.gif" Dim bmpBase As New Bitmap(baseFilePath) ' 画像を切り抜く Dim rect As New Rectangle(20, 90, 450, 100) Dim bmpNew As Bitmap = bmpBase.Clone(rect, bmpBase.PixelFormat) ' 画像をGIF形式で保存 Dim newFilePath As String = "C:¥ bitmapNew.gif" bmpNew.Save(newFilePath, ImageFormat.Gif) ' 画像リソースを解放 bmpBase.Dispose() bmpNew.Dispose() End Sub End Module 画像の切り抜きにはいくつかの方法があるが、Bitmapオ ブジェクトのCloneメソッドを使うと少ない手順で可能だ。 Cloneメソッドの第1パラメータにはRectangle構造体 （System.Drawing名前空間）のオブジェクトを、第2パ ラメータにはPixelFormat列挙体 （System.Drawing.Imaging名前空間）の値を指定する。 引用元： https://www.atmarkit.co.jp/fdotnet/dotnettips/912bitmapcroprect/bitmapcroprect.html
11. 画像の一部の領域を切り抜くには？ 引用元： https://www.atmarkit.co.jp/fdotnet/dotnettips/912bitmapcroprect/bitmapcroprect.html Module Module1 Sub Main() ' 画像を読み込む Dim baseFilePath As String = "C:¥bitmapBase.gif" Dim bmpBase As New Bitmap(baseFilePath) ' 画像を切り抜く Dim rect As New Rectangle(20, 90, 450, 100) Dim bmpNew As Bitmap = bmpBase.Clone(rect, bmpBase.PixelFormat) ' 画像をGIF形式で保存 Dim newFilePath As String = "C:¥ bitmapNew.gif" bmpNew.Save(newFilePath, ImageFormat.Gif) ' 画像リソースを解放 bmpBase.Dispose() bmpNew.Dispose() End Sub End Module 代入アクティビティ コードを呼び出し アクティビティ 左辺を指定出来る 左辺がない！
12. Dim baseFilePath As String = "C:¥bitmapBase.gif" Dim bmpBase As New Bitmap(baseFilePath) Dim rect As New Rectangle(20, 90, 450, 100) Dim bmpNew As Bitmap = bmpBase.Clone(rect, bmpBase.PixelFormat) 代入アクティビティ
13. pNew.Save(newFilePath, ImageFormat.Gif) bmpBase.Dispose() コードを呼び出し アクティビティ
14. pNew.Save(newFilePath, ImageFormat.Gif) bmpBase.Dispose() ちゃんと動いた！でも、 「コードを呼び出し」アクティビティだと、 プログラミングっぽい
15. 「メソッドを呼び出し」アクティビティ化
17. ？ UiPath Forumで質問をしてみる InvokeMethodアクティビティの使い方、設定について こんにちは InvokeMethodアクティビティのMethod名は大文字小文字が 区別されます。 そのためMethod名は“Save“とする必要があります。 InvokeMethodアクティビティは、復帰値を持たないメソッドを呼ぶ際 に使うと思っています。 今、System.Drawing.Bitmap(元画像ファイル名)で読み込んだBMPファ イルを、bmp.Save(FileName, Format)と、InvokeCodeアクティビティ では保存できるようになったのですが、InvokeMethodアクティビティ で出来ないかと思っていて試行錯誤しています。 云々
18. 「メソッドを呼び出し」アクティビティ化成功！ メソッドを呼び出し アクティビティ
20. 可変要素は何か？ ➢入力ファイル名 ➢矩形情報  左（Left）  上（Top）  幅（Width）  高さ（Height） ➢出力ファイル名 ➢出力形式（BMP,JPG,PNG）
21. 可変要素の問題点は？ ➢入力ファイル名 ➢矩形情報  左（Left）  上（Top）  幅（Width）  高さ（Height） ➢出力ファイル名 ➢出力形式（BMP,JPG,PNG） ・画像ファイルが存在しなかった。 ⇒確実に存在する仕様とする。異常終了させる ⇒でも存在しなかったら、 どのように結果を返すか？ ・ファイルは実在するが、画像ファイルでなかった。 ⇒ファイル拡張子を評価する。 ⇒対象外ファイルだったら、 どのように結果を返すか？
22. 可変要素の問題点は？ ➢入力ファイル名 ➢矩形情報  左（Left）  上（Top）  幅（Width）  高さ（Height） ➢出力ファイル名 ➢出力形式（BMP,JPG,PNG） ・左、上が矩形左上座標より小さい ⇒矩形左上座標に合わせる ・左、上が矩形右下座標より大きい ⇒矩形左上座標に合わせる？？ ・幅、高さが矩形幅、高さピクセルより大きい ⇒矩形幅、高さピクセルに合わせる
23. 矩形情報 Dim rect As New Rectangle(Left, Top, Wigth, Height) 0 Width Leftの決定 … Leftは、0以上であり、Width未満である CorrectedLeft = Math.Min(Math.Max(LowerLimit,Left),UpperLimit) LowerLimit = 0 UpperLimit = ImageWidth ｰ 1 例えば幅が100で、指定したLeftが -1だったら、 Math.Max(0, -1)=0となり、 Math.Min(0, 99)=0となる。 10だったら、 Math.Max(0, 10)=10となり、 Math.Min(10, 99)=10となる。 99だったら、 Math.Max(0, 99)= 99となり、 Math.Min(99, 99)=100となる。 120だったら、 Math.Max(0, 120)=120となり、 Math.Min(120, 99)=100となる。
24. 可変要素の問題点は？ ➢入力ファイル名 ➢矩形情報  左（Left）  上（Top）  幅（Width）  高さ（Height） ➢出力ファイル名 ➢出力形式（BMP,JPG,PNG） ・ファイルの形式ではない ⇒指定者の責任とする？ ・入力ファイル名と同じファイル名 ⇒オリジナル画像を壊すのは忍びない ・出力ファイルが既に存在する。 ⇒上書きしてしまってよいか？ ⇒ファイル名の後ろに（連番）を挿入するか？
25. 可変要素の問題点は？ ➢入力ファイル名 ➢矩形情報  左（Left）  上（Top）  幅（Width）  高さ（Height） ➢出力ファイル名 ➢出力形式（BMP,JPG,PNG） ・出力形式の指定は簡単ではない ⇒ImageFormatさえ入力できれば、候補値が出る。 ┗→指定させられるか？ ⇒入力ファイルと同じ形式でよい？ ┗→扱おうとしたファイルはなんだったか？
26. 最終的な仕様 ➢入力ファイル名 存在する前提とする。存在しない場合は異常終了 ➢矩形情報  左（Left） ０より小さい、幅-1、高さ-1より大きい  上（Top） ⇒(0,0)位置を基点とする  幅（Width） １より小さい、幅、高さより大きい  高さ（Height） ⇒（幅,高さ)-(基点Left,基点Top)とする ➢（出力）出力ファイル名 ⇒入力ファイル名に本日時刻を付加とする ⇒画像形式は、入力と同じとする ⇒その為、指定させない。 結果！
27. ちょっと別件で多忙で、 まだ完成していない(^_^) まとめ！
28. 仕様から、試用して、使用する... 実現できるか？ アクティビティ？ 変数化 引数化 例外 提供方法 実現できないと言う解は考えず、模索！ 実装のためのアクティビティは？ 変更変数は？内部で使う固定値を変数に？ 過不足ない引数になっている？ Exception起こす前に補完する？Exceptionさせる？ XAMLファイルとして提供？Library機能とする？ Presented By hjmkzk@gmail.com
