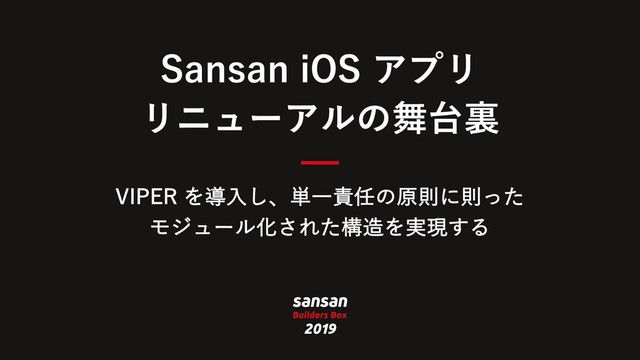

SansaniOS アプリリニューアルの舞台裏 / Implement VIPER to create a modularized structure that follows the principle of single responsibility

VIPER を導⼊し、単⼀責任の原則に則った
モジュール化された構造を実現する
Sansan iOS アプリ
リニューアルの舞台裏

View Slide

Sansan Builders Box
Agenda
- リニューアルについて
- VIPER とは?
- なぜ VIPER を選択したか?
- コードから学ぶ VIPER
- 既存コードとの両⽴
- まとめ

View Slide

中川泰夫（Yasuo Nakagawa）
2014年 3⽉東京電機⼤学理⼯学部情報システムデザイン学系卒業
2014年 4⽉ Sansan 株式会社⼊社
4 年間はサーバーサイドエンジニアとして従事
2018年 9⽉ iOS エンジニアに転向
Sansan 事業部プロダクト開発部
iOS エンジニア
My favorite keyboard is Claw44.
@ynakagawa33 ynakagawa33

View Slide

リニューアルについて

View Slide

Sansan Builders Box
⾃社が主催するビジネスカンファレンス
「Sansan Innovation Project 2019」で
Sansan の新たなプロダクトコンセプト
「名刺管理から、ビジネスがはじまる」を発表しました。
この新コンセプトをプロダクトで体現するために、
iOS アプリもリニューアルすることになりました。

View Slide

Sansan Builders Box
- 名刺タブを追加
> アプリのホームを名刺⼀覧に
> その他タブの導線は左上に
> お知らせはその他画⾯内へ

View Slide

Sansan Builders Box
- 同僚タブを変更
> 検索バーを隠さない
> 名刺保有枚数を出さない
> メッセージからメールへ

View Slide

Sansan Builders Box
- Design System を導⼊
> カラーパレットを定義
> テキストスタイルを定義
> UI Component を定義

View Slide

Sansan Builders Box
- VIPER を導⼊
> ディレクトリ構造を再考
> ドキュメントを作成
> 名刺⼀覧で実践

View Slide

VIPER とは?

View Slide

Sansan Builders Box
VIPER とは?
- View, Interactor, Presenter, Entity, Router の
頭⽂字を組み合わせて、 VIPER
- 単⼀責任の原則に則り、 Clean でモジュール化された構造を
実現する
- アプリの依存関係を分離し、責任の委任のバランスを取る

View Slide

Sansan Builders Box
VIPER とは?

View Slide

Sansan Builders Box
VIPER とは? - View

View Slide

Sansan Builders Box
VIPER とは? - View
- IB or コードで実装された UIView または、
UIViewController を指す
- Output
> ユーザーの操作を Presenter に伝える
- Input
> Presenter から更新内容を受け取り、
⾃⾝を更新する

View Slide

Sansan Builders Box
VIPER とは? - Presenter

View Slide

Sansan Builders Box
VIPER とは? - Presenter
- 各要素間の橋渡し役
- Output
> Interactor に更新のためにデータを要
求する
> View に更新内容を通知する
> Router に画⾯遷移を依頼する
- Input
> View からユーザーの操作を受け取る
> Interactor から更新内容を受け取る

View Slide

Sansan Builders Box
VIPER とは? - Interactor

View Slide

Sansan Builders Box
VIPER とは? - Interactor
- データ操作とユースケースを
定義する
- Output
> Presenter に更新内容を通知する
- Input
> Presenter から更新のための
データの要求を受け取る

View Slide

Sansan Builders Box
VIPER とは? - Entity

View Slide

Sansan Builders Box
VIPER とは? - Entity
- 各要素間でやり取りされるデータ
- Limitation
> データアクセスレイヤーには
属さない

View Slide

Sansan Builders Box
VIPER とは? - Router

View Slide

Sansan Builders Box
VIPER とは? - Router
- 画⾯遷移と DI を担当する
- Output
> なし
- Input
> Presenter から画⾯遷移の依頼を
受け取る

View Slide

なぜ VIPER を選択したか?

View Slide

Sansan Builders Box
なぜ VIPER を選択したか? - before Renewal
- Fat View Controller
> すべてのロジックが View Controller に記載されていた
- 変更をした際に影響がどこに波及するのか
調査しないと分からない

View Slide

Sansan Builders Box
なぜ VIPER を選択したか? - ⽬的
- Fat View Controller からの脱却
- 責務分離を適切に⾏うことで影響範囲を
明確にしたい

View Slide

コードから学ぶ VIPER

View Slide

Sansan Builders Box
- 名刺⼀覧の実装から VIPER の
理解を深めましょう
- 画⾯表⽰を例に説明します

View Slide

Sansan Builders Box
コードから学ぶ VIPER - View Input
// BizCardListViewController.swift
final class BizCardListViewController:
UIViewController {
override func viewDidLoad() {
super.viewDidLoad()
// View に閉じた設定を適⽤
configureNavigationItems()
configureBizCardListContentView()
// Presenter へイベントを伝える
presenter.viewDidLoad()
}

View Slide

Sansan Builders Box
コードから学ぶ VIPER - Presenter Input
// View からのイベントを受け取るメソッドを公開
protocol BizCardListPresenterInterface {
func viewDidLoad()
}
extension BizCardListPresenter:
BizCardListPresenterInterface {
func viewDidLoad() {
// Presenter が管理している状態を更新
items = []
displayStatus = .dataFetching
// データ取得前の View へ更新
view.setSortMenuButtonEnabled(false)
// Interactor へデータを要求
interactor.fetchBizCards(buildBizCards
SearchCondition()) { [weak self] response in
// Presenter Output で説明
}
}

View Slide

Sansan Builders Box
コードから学ぶ VIPER - Interactor Output
// Presenter からのデータ要求を受け付けるメソッドを公開
protocol BizCardListInteractorInterface {
func fetchBizCards(_
condition:BizCardsSearchCondition,
_ completion: @escaping(_
response:BizCardsSearchAPIRequest.Response) -> Void)
}
extension BizCardListInteractor:
BizCardListInteractorInterface {
func fetchBizCards(_ condition:
BizCardsSearchCondition, _ completion: @escaping(_
result:BizCardsSearchAPIRequest.Response) -> Void) {
AppDispatchQueue.concurrentQueue().async {
self.bizCardsSearchAPI.fetchBizCards(condit
ion: condition) { response in
DispatchQueue.main.async {
// Presenter へ Closure を通して、更新
内容を通知
completion(response)
}
}
}
}

View Slide

Sansan Builders Box
コードから学ぶ VIPER - Presenter Output
extension BizCardListPresenter: BizCardListPresenterInterface {
func viewDidLoad() {
// (中略)
interactor.fetchBizCards(buildBizCardsSearchCondition())
{ [weak self] response in
guard let self = self else { return }
// API から取得した結果に応じて、表⽰内容を切り替えるプレゼン
テーションロジック
switch response {
case let .success(searchReuslt):
self.displayStatus = .dataFetchSuccess
self.view.setSortMenuButtonEnabled(true)
if self.fetchCondition.isFirstPage {
self.items =
searchReuslt.bizCardSearchResults.map { self.translate($0) }
} else {
self.items +=
searchReuslt.bizCardSearchResults.map { self.translate($0) }
}
case .failure:
self.displayStatus = .dataFetchFailed
self.view.hideSortMenuButton()
self.items = []
}
// テーブルビューの更新を View に依頼する
self.view.reload()
}
}

View Slide

Sansan Builders Box
コードから学ぶ VIPER - View Output
// Presenter からの更新通知を受け取り、⾃⾝の更新を⾏うメソッドを公開
protocol BizCardListViewInterface {
func reload()
}
extension BizCardListViewController:
BizCardListViewInterface {
func reload() {
bizCardListContentView.tableView.reloadData()
}

View Slide

Sansan Builders Box
Router は？
(画⾯表⽰では登場しないので、
別途説明します)

View Slide

Sansan Builders Box
コードから学ぶ VIPER - Router DI
final class BizCardListRouter: BaseRouter {
init() {
let viewController =
R.storyboard.bizCardList.instantiateInitialViewController()!
super.init(viewController: viewController)
// Interactor / Presenter は Constructor Injection
let interactor = BizCardListInteractor()
let presenter = BizCardListPresenter(router: self,
view: viewController, interactor: interactor)
// Storyboard から⽣成した View Controller は
Constructor Injection が出来ないため、 Property Injection
viewController.presenter = presenter
}
}

View Slide

Sansan Builders Box
コードから学ぶ VIPER - Router Navigation
// Presenter からの画⾯遷移の依頼を受け付けるメソッドを公開
protocol BizCardListRouterInterface {
func navigate(to option: BizCardListNavigationOption)
}
// 遷移先とパラメータを列挙体で表現
enum BizCardListNavigationOption {
// (中略)
case bizCardDetail(BizCard, String)
}
extension BizCardListRouter: BizCardListRouterInterface {
func navigate(to option: BizCardListNavigationOption) {
switch option {
case let .bizCardDetail(bizCard, userID):
pushBizCardDetail(with: bizCard, userID: userID)
}
}
private func pushBizCardDetail(with bizCard: BizCard, userID: String) {
guard let bizCardDetailViewController =
R.storyboard.bizCardDetail.instantiateInitialViewController() else { return }
bizCardDetailViewController.bizCard = bizCard
bizCardDetailViewController.userID = userID
navigationController?.pushViewController(bizCardDetailViewController, animated: true)
}
}

View Slide

既存コードとの両⽴

View Slide

Sansan Builders Box
既存コードとの両⽴
- Router が初期化すべき View Controller を既存の
Storyboard が初期化している
- 遷移先の Router の不在
- 同名のオブジェクトの存在

View Slide

Sansan Builders Box
Router が初期化すべきVCをStoryboardが初期化している
- 名刺⼀覧は UITabBarController
の viewControllers の1つ
- 名刺⼀覧の Storyboard とは
別の Storyboard で設定されて
いる

View Slide

Sansan Builders Box
- 検討した解決策は以下
> Router の初期化時に外から Storyboard が初期化した View
Controller を渡す
> Storyboard で初期化するのは UINavigationController
だけにして、この UINavigationController に Router が
初期化した View Controller を setViewControllers する

View Slide

Sansan Builders Box
Storyboard で
UINavigationController のみの
Storyboard Reference を設定する

View Slide

Sansan Builders Box
1. 遷移元 VC で Storyboard が初期化した UINavigationController を取得
2. UINavigationController に遷移先 VC が含まれていなかったら、 Router
を初期化して、依存性の注⼊が完了した遷移先 VC を
setViewControllers
1. 上記を実現するために、 UINavigationController を拡張
if let bizCardListNavigationController = self.selectedViewController as? BizCardListNavigationController {
if !bizCardListNavigationController.viewControllers.contains { $0 is BizCardListViewController } {
bizCardListNavigationController.setRootRouter(BizCardListRouter(), animated: false)
}
}

View Slide

Sansan Builders Box
- どの Router にも共通の処理を BaseRouter に記載しており、モ
ジュールごとの Router はすべて BaseRouter を継承している
- UINavigationController を拡張し、 Router の所有している VC を
setViewControllers できるメソッドを⽤意
// BaseRouter.swift
extension UINavigationController {
func setRootRouter(_ router: BaseRouter, animated: Bool = true) {
setViewControllers([router.viewController], animated: animated)
}
}

View Slide

Sansan Builders Box
遷移先の Router の不在
- 途中から導⼊したため、遷移先の画⾯は Cocoa MVC
- Router がいるわけない
- ⽤意した拡張も使えない…
// BaseRouter.swift
extension UIViewController {
func presentRouter(_ router: BaseRouter, animated: Bool = true, completion: (() -> Void)? = nil) {
present(router.viewController, animated: animated, completion: completion)
}
}
extension UINavigationController {
func pushRouter(_ router: BaseRouter, animated: Bool = true) {
pushViewController(router.viewController, animated: animated)
}
}

View Slide

Sansan Builders Box
遷移先の Router の不在
- 遷移元の Router で遷移先の VC を初期化、 DI を実施
- 遷移元の Router のコードで画⾯遷移
- これでも画⾯遷移のロジックは Router に集まるので許容
// BizCardListRouter.swift
private func pushBizCardDetail(with bizCard: BizCard, userID: String) {
guard let bizCardDetailViewController =
R.storyboard.bizCardDetail.instantiateInitialViewController() else { return }
bizCardDetailViewController.bizCard = bizCard
bizCardDetailViewController.userID = userID
navigationController?.pushViewController(bizCardDetailViewController,
animated: true)
}

View Slide

Sansan Builders Box
同名のオブジェクトの存在
- Entity を定義する際に既存コードで定義されていると
命名に困る
- 名刺とか当然のように定義済み

View Slide

Sansan Builders Box
- Entity コンポーネントを Embedded Framework として、
アプリのターゲットから切り出す

View Slide

Sansan Builders Box
- Entity コンポーネントを Embedded Framework として、
アプリのターゲットから切り出したい
>実施できておらず、サフィックスに Entity をつけるイケてない
運⽤をしてます

View Slide

まとめ

View Slide

Sansan Builders Box
VIPER を導⼊後の変化
- Pros
> Controller に記載されていたすべてのロジックが適切に
責務分離され、影響範囲調査が容易になった
> 書くことが出来ていなかったユニットテストが抽象に
依存するようになったおかげで書けるようになった
> メンバーが設計を意識するようになった

View Slide

Sansan Builders Box
VIPER を導⼊後の変化
- Cons
> UIKit のボイラープレートに加え、 VIPER のボイラープレート
も増えたため、コーディングに時間がかかるようになった
> 新規メンバーが増えた際に VIPER の知識がないと、正しく責
務分離できてないことがあり、レビューコストが増えた

View Slide

Sansan Builders Box
VIPER のこれから
- ボイラープレート多すぎ問題に対して、チーム内で
テンプレートやスニペットを共有できる仕組みの導⼊を予定
- メンバーが気軽に試せるシンプルな VIPER のデモプロジェクト
を作成し、議論できる場を提供したい

View Slide

Sansan Builders Box
We are hiring !
使⽤技術、開発体制などを
紹介しています。

View Slide
