2016-ShowNet-セキュリティ

Transcript

1. 1 Copyright © Interop Tokyo 2016 ShowNet NOC Team セキュリティ

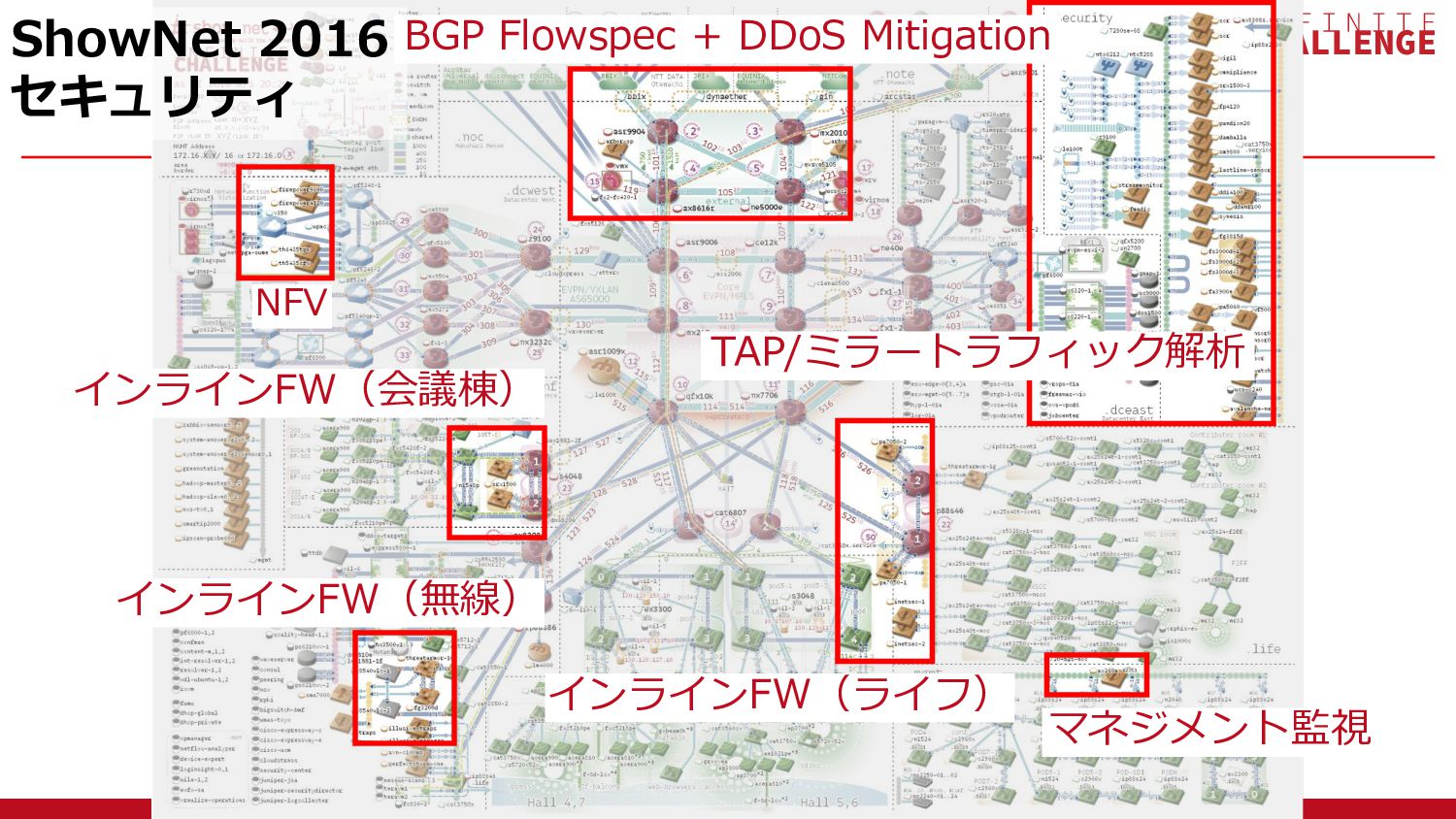

2. 2 Copyright © Interop Tokyo 2016 ShowNet NOC Team NFV ShowNet 2016 セキュリティ BGP Flowspec + DDoS Mitigation インラインFW（無線） インラインFW（会議棟） インラインFW（ライフ） TAP/ミラートラフィック解析 マネジメント監視

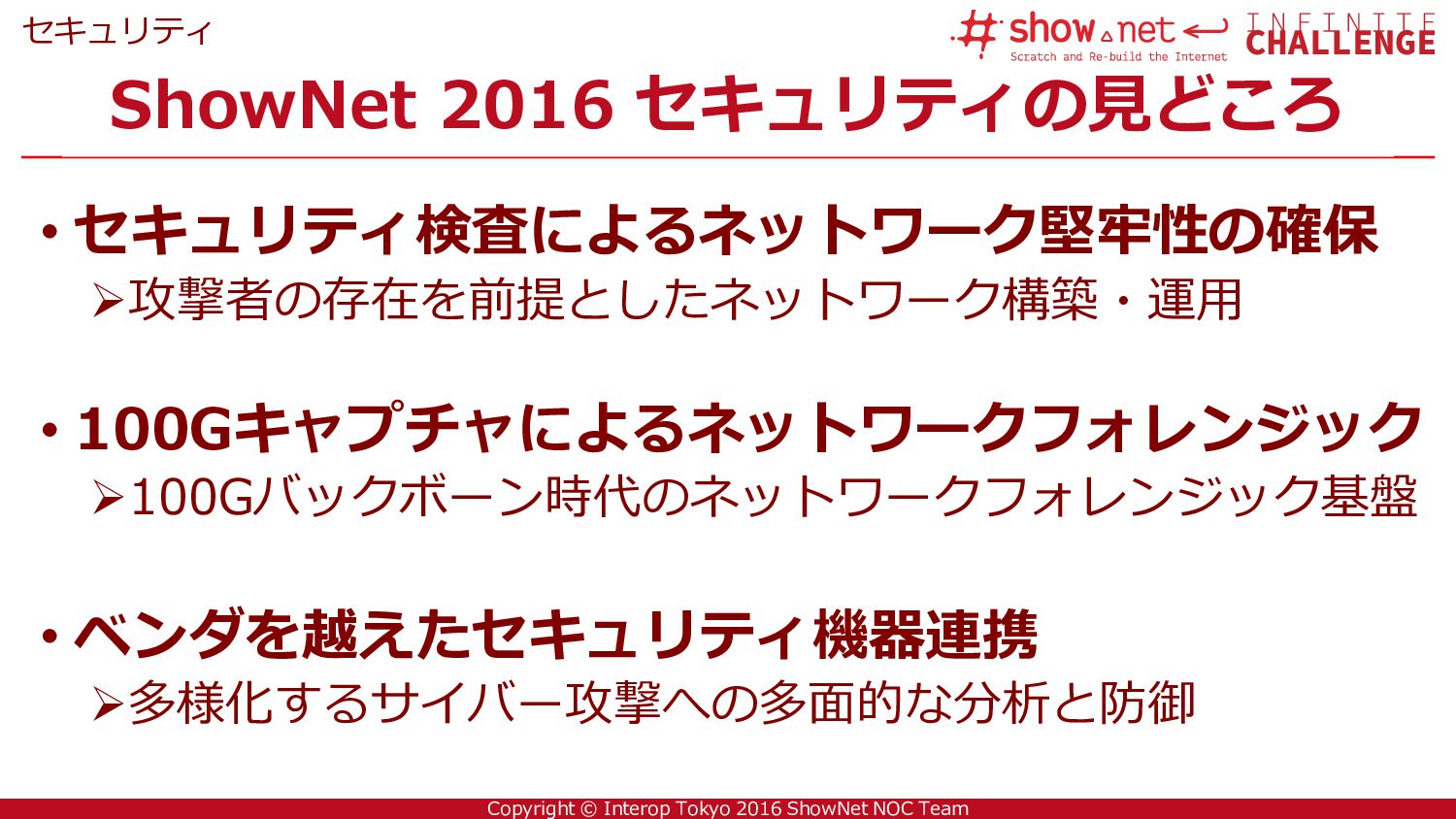

3. 3 Copyright © Interop Tokyo 2016 ShowNet NOC Team ShowNet 2016 セキュリティの見どころ セキュリティ • セキュリティ検査によるネットワーク堅牢性の確保 ➢攻撃者の存在を前提としたネットワーク構築・運用 • 100Gキャプチャによるネットワークフォレンジック ➢100Gバックボーン時代のネットワークフォレンジック基盤 • ベンダを越えたセキュリティ機器連携 ➢多様化するサイバー攻撃への多面的な分析と防御

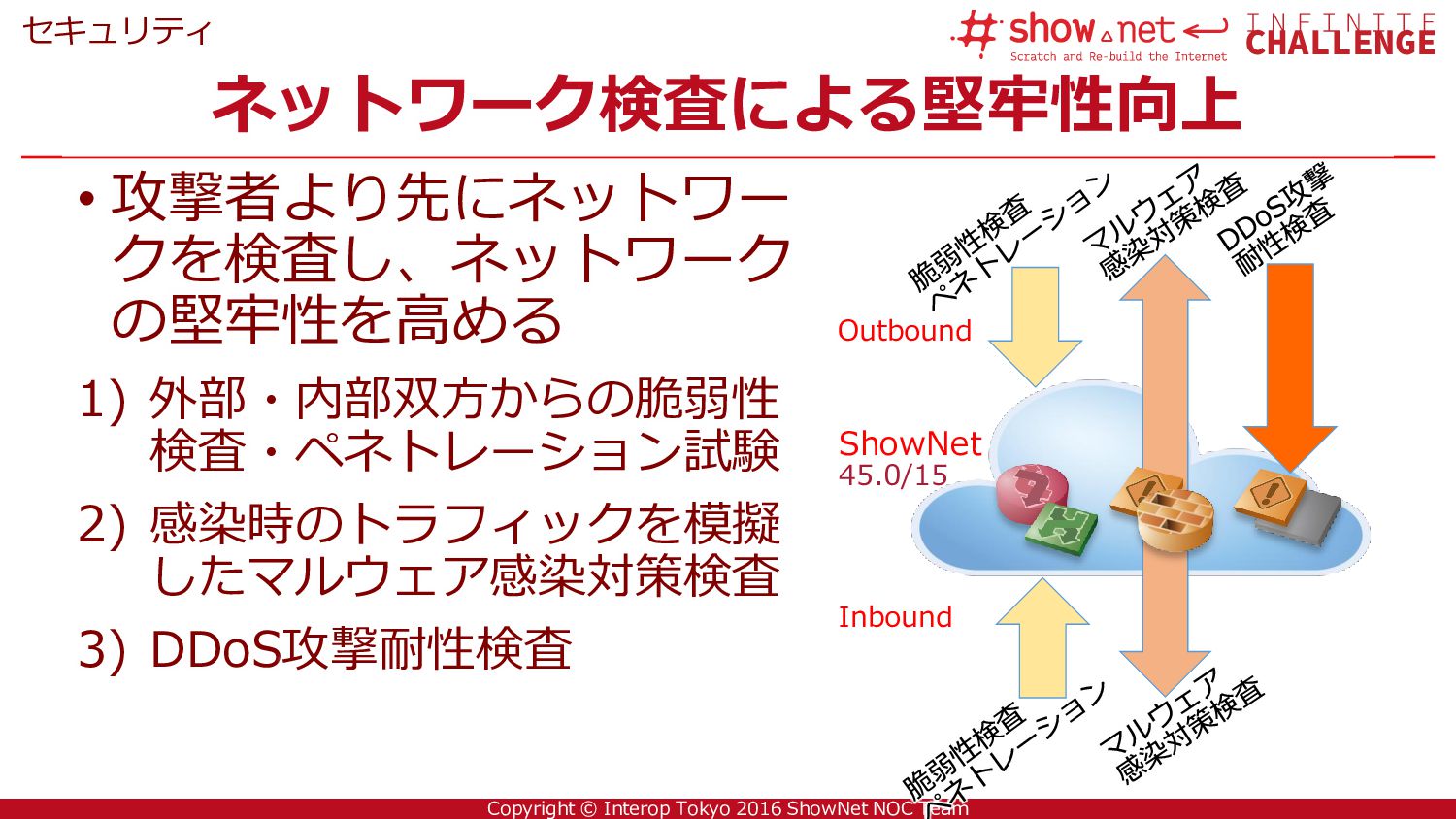

4. 4 Copyright © Interop Tokyo 2016 ShowNet NOC Team ネットワーク検査による堅牢性向上 セキュリティ • 攻撃者より先にネットワー クを検査し、ネットワーク の堅牢性を高める 1) 外部・内部双方からの脆弱性 検査・ペネトレーション試験 2) 感染時のトラフィックを模擬 したマルウェア感染対策検査 3) DDoS攻撃耐性検査 Outbound ShowNet 45.0/15 Inbound

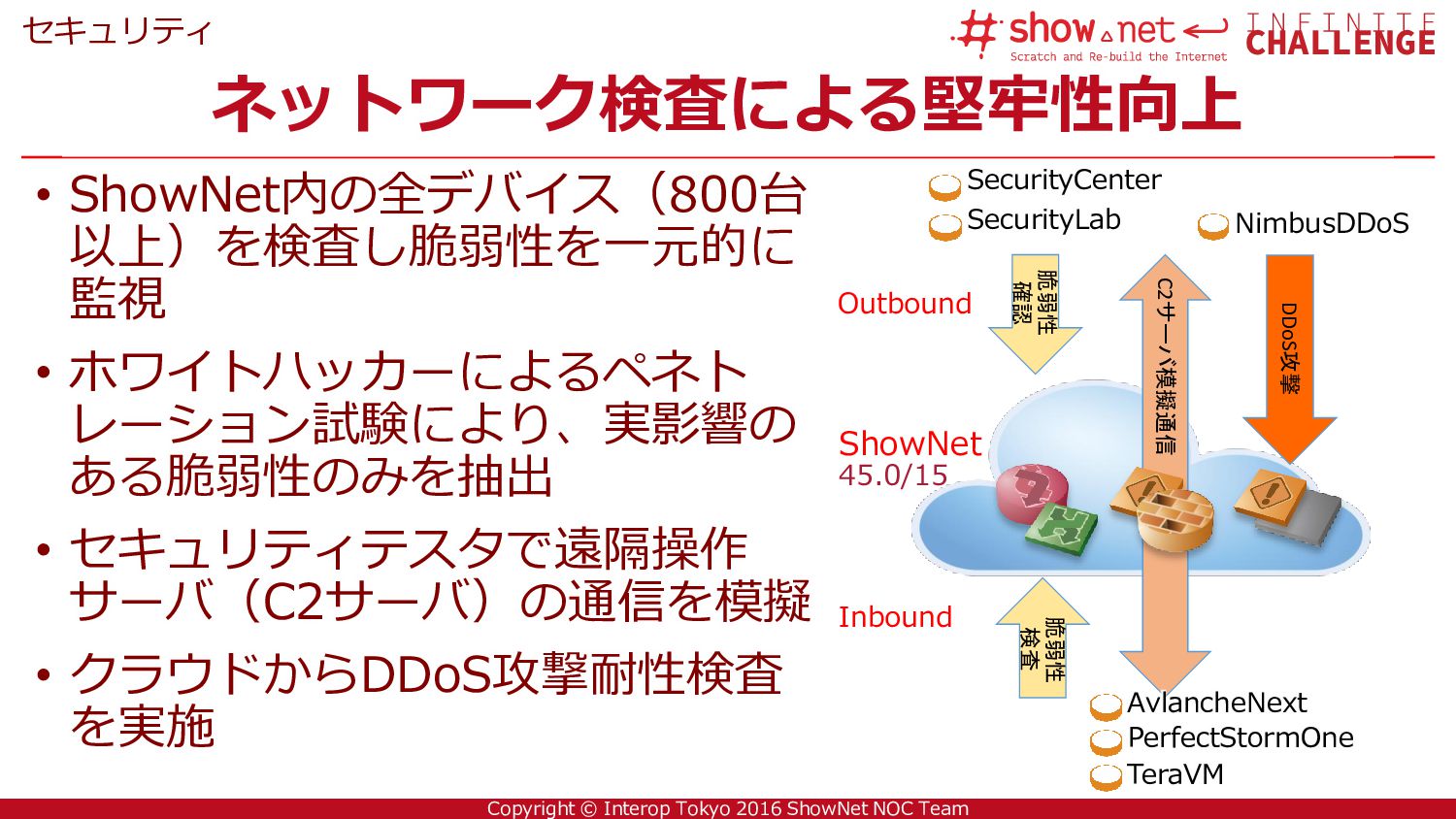

5. 5 Copyright © Interop Tokyo 2016 ShowNet NOC Team C2サーバ模擬通信 ネットワーク検査による堅牢性向上 セキュリティ • ShowNet内の全デバイス（800台 以上）を検査し脆弱性を一元的に 監視 • ホワイトハッカーによるペネト レーション試験により、実影響の ある脆弱性のみを抽出 • セキュリティテスタで遠隔操作 サーバ（C2サーバ）の通信を模擬 • クラウドからDDoS攻撃耐性検査 を実施 Outbound 脆弱性 確認 脆弱性 検査 DDoS攻撃 ShowNet 45.0/15 Inbound SecurityCenter SecurityLab AvlancheNext PerfectStormOne TeraVM NimbusDDoS
6. 6 Copyright © Interop Tokyo 2016 ShowNet NOC Team エンドポイントセキュリティ セキュリティ • アンチウイルスの限界 • 約60%以上が未検知 • 新種、亜種、エクスプロイトの 組み合わせで攻撃 • USB感染や外での感染し持込み • 動作・振る舞いで検出 • エクスプロイト発生時 • ファイル実行時、インテリジェ ンスにハッシュ値を確認 • 攻撃の観測やハッシュ値で防御 ShowNet The Internet 攻撃者 Secure life firewall Secure life アンチウイルスのみ アンチウイルス +エンドポイントセキュリティ PaloAlto Traps トレンドマイクロ TMES アズジェント Illusive
7. 7 Copyright © Interop Tokyo 2016 ShowNet NOC Team レイヤ1アグリゲーションとモニタリング セキュリティ L1 Aggregation nto6221 tap switch Z9100-ON big tap ShowNet 45.0/15 1 tap flex tap router L1 Aggregation nto5293 tap switch Arista 7280SE-68 • TAPやルータ・スイッチ のミラーポート機能でト ラフィックを抽出 • 複数ポートへのコピーや 重複排除にL1アグリゲー ションを利用 • スイッチの機能としての 実装や、SDNでコント ロールする実装も導入

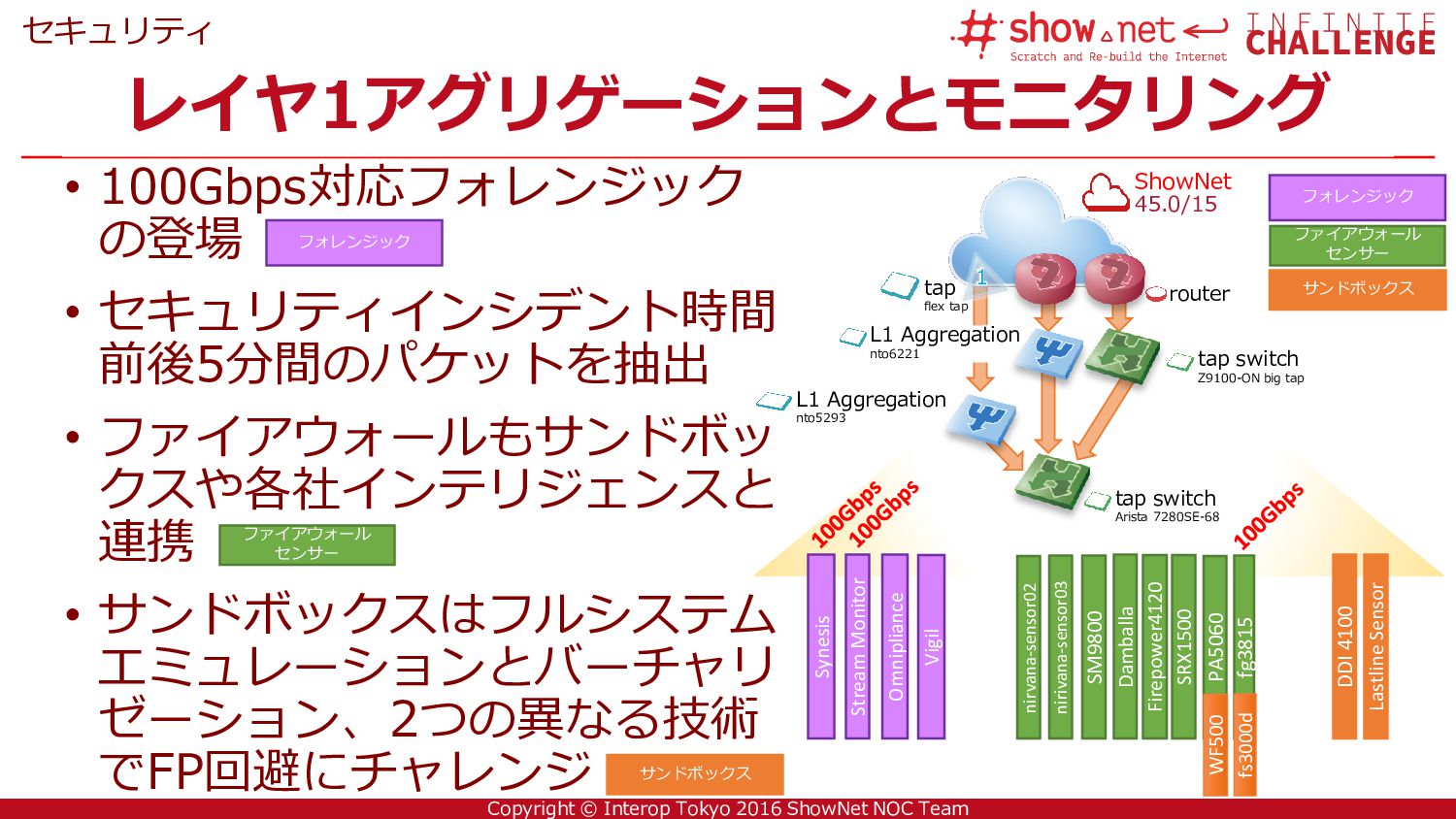

8. 8 Copyright © Interop Tokyo 2016 ShowNet NOC Team レイヤ1アグリゲーションとモニタリング セキュリティ L1 Aggregation nto6221 tap switch Z9100-ON big tap ShowNet 45.0/15 1 tap flex tap router L1 Aggregation nto5293 Stream Monitor Synesis Omnipliance Vigil tap switch Arista 7280SE-68 fg3815 fs3000d SM9800 PA5060 Damballa WF500 nirvana-sensor02 nirivana-sensor03 Firepower4120 SRX1500 Lastline Sensor DDI 4100 • 100Gbps対応フォレンジック の登場 • セキュリティインシデント時間 前後5分間のパケットを抽出 • ファイアウォールもサンドボッ クスや各社インテリジェンスと 連携 • サンドボックスはフルシステム エミュレーションとバーチャリ ゼーション、2つの異なる技術 でFP回避にチャレンジ フォレンジック ファイアウォール センサー サンドボックス フォレンジック ファイアウォール センサー サンドボックス

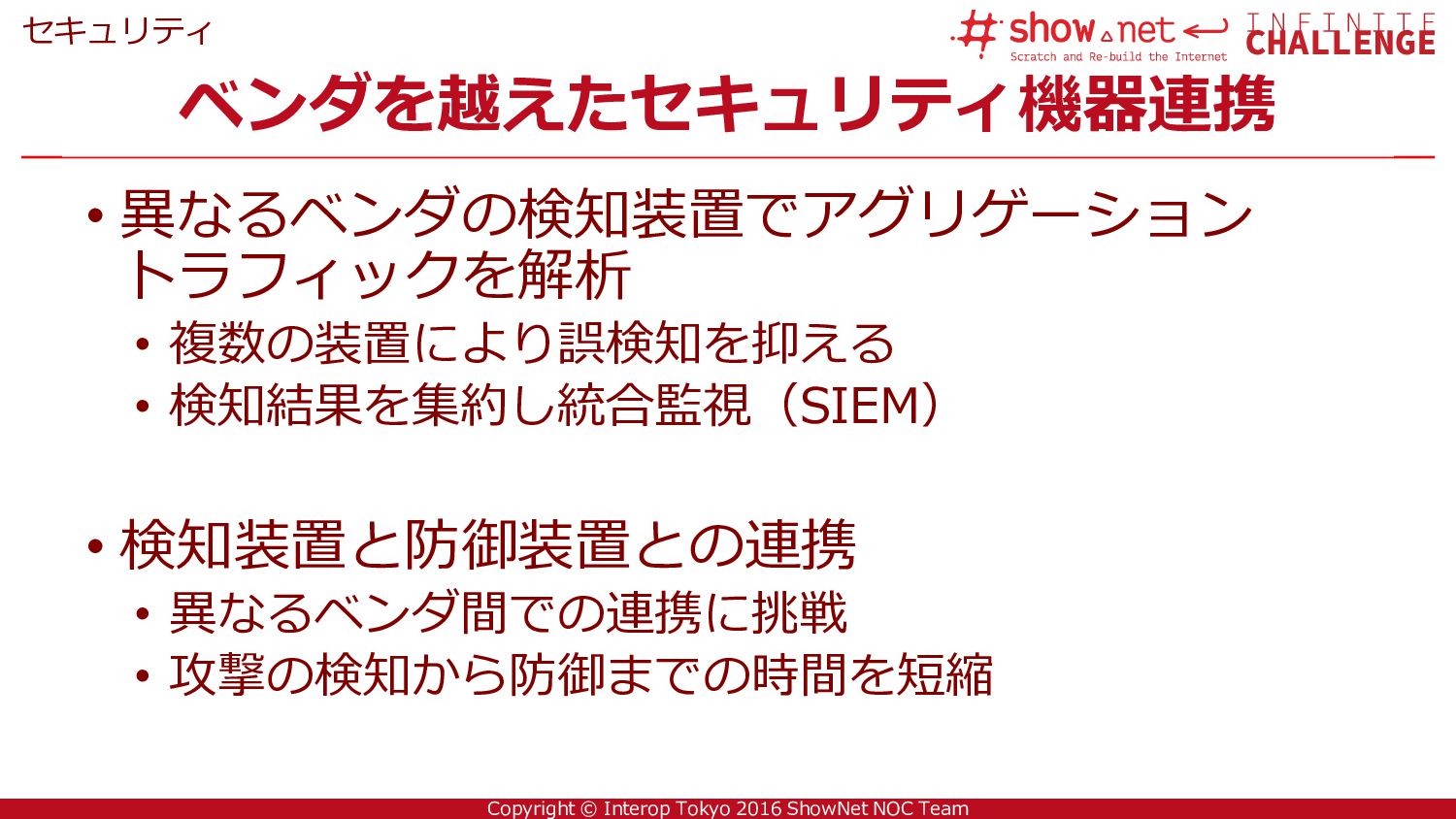

9. 9 Copyright © Interop Tokyo 2016 ShowNet NOC Team ベンダを越えたセキュリティ機器連携 セキュリティ • 異なるベンダの検知装置でアグリゲーション トラフィックを解析 • 複数の装置により誤検知を抑える • 検知結果を集約し統合監視（SIEM） • 検知装置と防御装置との連携 • 異なるベンダ間での連携に挑戦 • 攻撃の検知から防御までの時間を短縮
10. 10 Copyright © Interop Tokyo 2016 ShowNet NOC Team ベンダを越えたセキュリティ機器連携 セキュリティ A社 B社 C社 オーケストレータ エクスターナル ルータ群 インラインFW （有線/無線） BGP Flowspec REST API/NETCONF/CLI PA7050 FG3200D SRX1500 ThreatARMOR nirvana改 vMX ASR9904 MX2010 ①タップ／ミラートラフィック を集約し検知装置に分配 ②検知結果をsyslogで通知し集約 ③各種装置にフィルタを設定 TAP
