画面転送式デジタルサイネージの開発に向けたVNCトラフィックの計測 / IOTS2022-akiba

秋葉 貴文, 湯村 翼. 画面転送式デジタルサイネージの開発に向けた VNC トラフィックの計測, 第15回インターネットと運用技術シンポジウム(IOTS2022)の発表資料 https://dl.yumulab.org/papers/29

Transcript

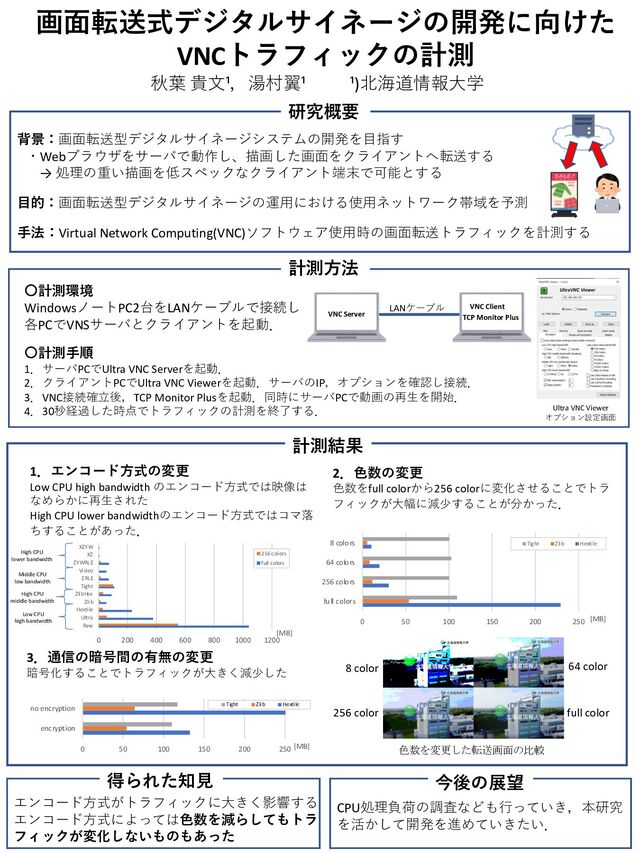

1. 画⾯転送式デジタルサイネージの開発に向けた
   VNCトラフィックの計測
   秋葉 貴⽂¹，湯村翼¹ ¹)北海道情報⼤学
   ⽬的：画⾯転送型デジタルサイネージの運⽤における使⽤ネットワーク帯域を予測
   研究概要
   計測結果
   今後の展望
   得られた知⾒
   計測⽅法
   〇計測環境
   WindowsノートPC2台をLANケーブルで接続し
   各PCでVNSサーバとクライアントを起動．
   〇計測⼿順
   1．サーバPCでUltra VNC Serverを起動．
   2．クライアントPCでUltra VNC Viewerを起動．サーバのIP，オプションを確認し接続．
   3．VNC接続確⽴後，TCP Monitor Plusを起動．同時にサーバPCで動画の再⽣を開始．
   4．30秒経過した時点でトラフィックの計測を終了する．
   1．エンコード⽅式の変更
   Low CPU high bandwidth のエンコード⽅式では映像は
   なめらかに再⽣された
   High CPU lower bandwidthのエンコード⽅式ではコマ落
   ちすることがあった．
   0 200 400 600 800 1000 1200
   Raw
   Ultra
   Hextile
   Zlib
   ZlibHex
   Tight
   ZRLE
   Video
   ZYWRLE
   XZ
   XZYW
   [MB]
   256 colors
   full colors
   2．⾊数の変更
   ⾊数をfull colorから256 colorに変化させることでトラ
   フィックが⼤幅に減少することが分かった．
   0 50 100 150 200 250
   full colors
   256 colors
   64 colors
   8 colors
   [MB]
   Tight Zlib Hextile
   3．通信の暗号間の有無の変更
   暗号化することでトラフィックが⼤きく減少した
   0 50 100 150 200 250
   encryption
   no encryption
   [MB]
   Tight Zlib Hextile
   色数を変更した転送画面の比較
   エンコード⽅式がトラフィックに⼤きく影響する
   エンコード⽅式によっては⾊数を減らしてもトラ
   フィックが変化しないものもあった
   CPU処理負荷の調査なども⾏っていき，本研究
   を活かして開発を進めていきたい．
   Low CPU
   high bandwidth
   High CPU
   middle bandwidth
   Middle CPU
   low bandwidth
   High CPU
   lower bandwidth
   Ultra VNC Viewer
   オプション設定画⾯
   VNC Server
   VNC Client
   LANケーブル
   TCP Monitor Plus
   背景：画⾯転送型デジタルサイネージシステムの開発を⽬指す
   ・Webブラウザをサーバで動作し、描画した画⾯をクライアントへ転送する
   → 処理の重い描画を低スペックなクライアント端末で可能とする
   8 color 64 color
   256 color full color
   ⼿法：Virtual Network Computing(VNC)ソフトウェア使⽤時の画⾯転送トラフィックを計測する
