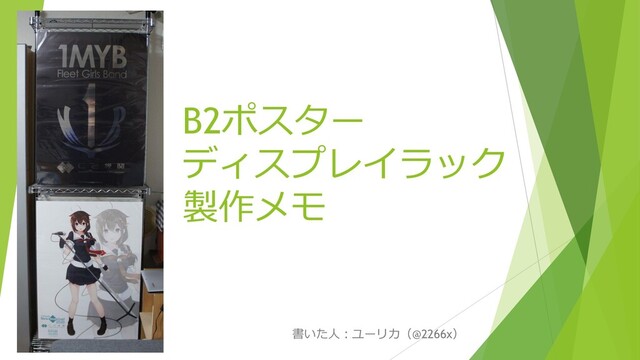

B2ポスター ディスプレイラック 製作メモ 書いた人:ユーリカ(@2266x)
まずは完成品を見てくれ。こいつをどう思う? (すごく…大きいです…) 【特徴】 ・上下二段でB2ポスターが飾れる ・優れた収納力(画像で50組100枚) ・ポスターの掛け替えが容易
1.製作の経緯 2.製作に必要なもの 3.製作手順 4.ラックについて 5.ワンタッチフックについて 6.耐荷重について 7.コスト比較 8.おわりに -目次-
1.製作の経緯 やあ、俺はユーリカ。趣味で提督をやっている者だ。 艦これの運営はとにかく「B2」というサイズが大好きで リアイベやコラボでポスターを出す時はほぼB2サイズ。ま た雑誌の付録でもB2のポスターが結構あって、提督をやっ てるとB2ポスターがどうしても溜まっていく。 一方で部屋にポスターを貼るスペースはほとんど無いの でB2のファイル(右画像)に収納してきたんだけどそれも もう限界。そもそもB2サイズになるとファイルがめちゃ高 いし、出して眺めるのも結構な重労働。根本的に収納方法
を見直さないとなー、というのが製作のきっかけ。
2.製作に必要なもの 2.1 ラック部分 商品名 個数 価格 ①基本ポール+延長ポールセット 全長101cm [2本セット/当店限定サイズ] PHT0100SL2
(PHT-0070SL+ADD-1930) 1 2,950 ②基本ポール 長さ32cm [2本セット] PHT-0030SL 1 1,110 ③ポール(支柱) 延長用テンション(つっぱり)ポール 93cm~165cm(2本セット) 高さ93~165cm ADD-1990J 1 2,680 ④スチールシェルフ 棚板 パーツ [スリーブ付] 幅59.5×奥行24.5cm ST6025 1 2,080 ⑤スチールシェルフ 棚板 パーツ [スリーブ付] 幅59.5×奥行19.5cm ST6020 (1980円) 2 3,960 ⑥補強パーツ ワイヤーバー 奥行24.5cm用(スリーブ付き) 幅24.5cm WBT-025SL (362円) 2 724 ⑦補強パーツ ワイヤーバー 幅59.5cm用(スリーブ付き) 幅59.5cm WBT-060SL 1 718 ⑧足回りパーツ 三角プレート 2個セット 取り付け時高さ0.5cm IHT-A2 1 227 ⑨ステンレスパイプ(Φ9.5mm * 910mm) ※210mm*4本にカット 1 1,000 15,449 ①~⑧はルミナス公式/Amazonで購入。パーツによって値段が結構違うので送料を考慮しつつ安い方で買う。 ⑨は東急ハンズで購入して21cmにカットしてもらった(1カット+100円) ※設置する環境によって適切なパーツは変わってくるのであくまで参考 2.1と3.1でイメージを掴んでご自宅に合ったパーツを購入してください。
2.製作に必要なもの 2.1 ラック部分 ② ① ⑨ ⑦ ⑧ ④ ⑥
⑤ ③ ⑨
2.製作に必要なもの 2.2 ポスターまわり ①はストア・エキスプレス(https://www.store-express.com/)で購入 ②はAmazon/ヨドバシ 商品名 個数 価格 ①ワンタッチフックM(180個) 1
1,980 ②ポスタースリーブ B2サイズ用(10枚入り1010円) 5 5,050 7,030 2.3 スペース 幅60cm、高さ200cm、奥行30cmほどのスペース 2.4 その他 ビニ紐、タコ糸、ホッチキス (あれば便利)ゴムハンマー、水平器
3.製作手順 3.1 ラック部分 1)右図の通りスチールラックを組む ※うちは高さ11cm、奥行き16cmの段差があるのでこんな組み方 になってます。 1 2 3 4
※①~⑨の番号は 2.1の表の商品を 示す
3.製作手順 3.1 ラック部分 2)上段、中段のシェルフにステンレスパイプを固定する ビニ紐で固定した上にタコ糸でさらに補強した
3.製作手順 3.2 ポスターまわり 1)ポスタースリーブにポスターを入れる 片面2枚、または両面1枚 埃が入らないよう閉じている方が上になるように入れる 2)スリーブの両端にワンタッチフックを貼り付ける 空いてる方が外側になるように貼り付ける フックとシールを一緒に持つと貼りやすい 簡単にはがせて何度でもやり直せるので気楽にやろう
3)スリーブの両端をホッチキスで止める ポスターが落ちないように
4.ラックについて 下部分だけ4本足にして上部分は2本で突っ張る形にした けど、普通に4本足のスチールラックを組んでも良いと思い ます。そっちのほうが高さが稼げる。ただ前にもポールがあ ると圧迫感が出るので今回はこの形にしました。 今回は幅60cmのシェ ルフを使ったけど、B2 なら幅55cmのシリーズ がジャストサイズ。た だパーツの種類が60cm
に比べて少なく、特に 奥行20cmのシェルフが 幅60cmにしか無いのが 決め手だった。
5.ワンタッチフックについて 今回はMサイズを採用したけどLサイズも十分選択肢に入る Lサイズのメリット ・フック部分が大きいので太いパイプを使用できる ・Mサイズより薄いのでより多く収納できる Lサイズのデメリット ・Mサイズより+3cm(ラックの1~2目盛)長く(高く)なる ・(個人的に)シェルフ(パイプ)とポスターの間に空間が気になる
5.ワンタッチフックについて 奥:Mサイズ、手前:Lサイズ 左:Mサイズ、右:Lサイズ HP上はまとめて「2mm厚」になってるけど、実物はMサイズが2.6mm厚、Lサイ ズが1.8mm厚でした。Mサイズには謎の出っ張りがあり、その分厚くなっている。 収納量を考えるとLサイズだけど今回は高さに余裕がなかったためMサイズにし ました。Mサイズでも十分な量(160mm÷2.6mm=61組)が収納できるし、隙間 が少なく見栄えも良い。 太いパイプを使って50組以上ガッツリ収納したい!という御仁にはLサイズがオ ススメ(後述するけどこの径のパイプだと耐荷重的に50組程度が限界)
5.ワンタッチフックについて そんなにポスターないからワンタッチ フック買っても大量に余らせちゃう。と いう人にはバッグ・クロージャー(食パ ンの袋をとめるやつ)でも代用可能。 100均のセロテープでポスターセットと ほぼ同じ約150gの単行本を吊るしてるけ ど、1週間経ってもなんともないぜ! 地道に集めるもよし、メルカリで も数百円程度で売ってる。
…何でも売ってるな( ゜Д゜)
6.耐荷重について 紙とはいえB2サイズ、それが何十枚ともなると侮れない重量になる。 測ってみると、物販で売られるようなポスターが約60g、雑誌付録のペラいポス ターが約40g、ポスタースリーブが約40gでした。1組150gとしてそれを50組吊る すと7.5kgにもなる。結構な重量ですね。(フックは1g程度) 先日購入した ポスター2枚組 雑誌 付録 ポスター
スリーブ というわけで耐荷重について考えるべきは以下の5点 ①ホッチキスが60g(120g÷2箇所)に耐えられるか? ②ワンタッチフックが75g(150g÷2箇所)に耐えられるか? ③スチールパイプが3.75kg(7.5kg÷2箇所)に耐えられるか? ④スチールパイプを固定する紐が3.75kg(7.5kg÷2箇所)に耐えられるか? ⑤シェルフが7.5kgに耐えられるか?
6.耐荷重について ①ホッチキスが60g(120g÷2箇所)に耐えられるか? →約150gの単行本を1週間支え続けているので問題無し ②ワンタッチフックが75g(150g÷2箇所)に耐えられるか? →HP記載に「耐荷重/0.5kg」とあるので問題無し ③スチールパイプが3.75kg(7.5kg÷2箇所)に耐えられるか? ④スチールパイプを固定する紐が3.75kg(7.5kg÷2箇所)に耐えられるか? →スチールパイプはスペック値(3.2kg)を超えているが、パイプをビニ紐、タコ糸 それぞれ固定して4kgの水を2日間吊るしてみた。パイプ本体、固定部分に異常は見ら れず、今後しなり等が発生したら再考するとしてとりあえず問題なし
⑤シェルフが7.5kgに耐えられるか? →2箇所しかポールに固定していないが、似たサイズのハーフシェルフの耐荷重が (約)20kgなのでまあ問題なし
7.コスト比較 1)B2ファイル 10ポケット(20枚収納)で3500円程度。50ポケット分で17500円。 2)B2ポスターフレーム 安いのでも1枚1700円程度。2枚で3400円、100枚で17万円… 3)今回製作したラック 50組100枚収納で2.3万円ほど。 ファイルと比べると若干高くなるけど 「ディスプレイできる」という点がプライスレ ス!
ポスターフレーム100枚は非現実的だけど(笑) 、2枚のフレームを買ってポスターを定 期的に入れ替えるとして、入れ替えの手間、飾ってないポスターの管理等を考えると、 +2万円出す価値は十分あると思う。 「スリーブ」って名前だけど、トレカのスリーブみたく綺麗な表面ではなく多少波 うっているので見た目は「フレーム」にやや劣る。
8.おわりに いかがだったでしょうか? 市販のスチールラックを利用することで特別なスキル、壁や天井への穴空け 不要で溜まりがちなB2ポスターをディスプレイできちゃいます。 ちょっとお値段は張るけどこれまでグッズに費やしてきた金額を考えればは した金ですよね!? さあ、買ったきり押し入れにしまっているB2ポスターを今こそ陽の当たる場 所に出してあげましょう!
予想され る反応 「音楽好きなんだ」 「……鉄ちゃん?」 「お前アニオタかよーw」 「うわぁぁあああああああ! ロリコンだぁぁああああ!」 おまけ.急な来客に備えて無難なポスターの組み合わせを普段から考えておきましょう!
