1. ゲームで挑戦！ VPC の気持ちになって IPv4/v6 パケットをルーティングしよう！ JAWS ミート 2026 2026/7/4 まつひさ（hmatsu47）
2. 自己紹介 松久裕保（@hmatsu47） • https://qiita.com/hmatsu47 • 現在： ◦ 名古屋で Web インフラのお守り係をしています ◦ SRE チームに所属しつつ技術検証の支援をしています ◦ 今年はカンファレンス・勉強会では DB 以外の話メインで！ 2

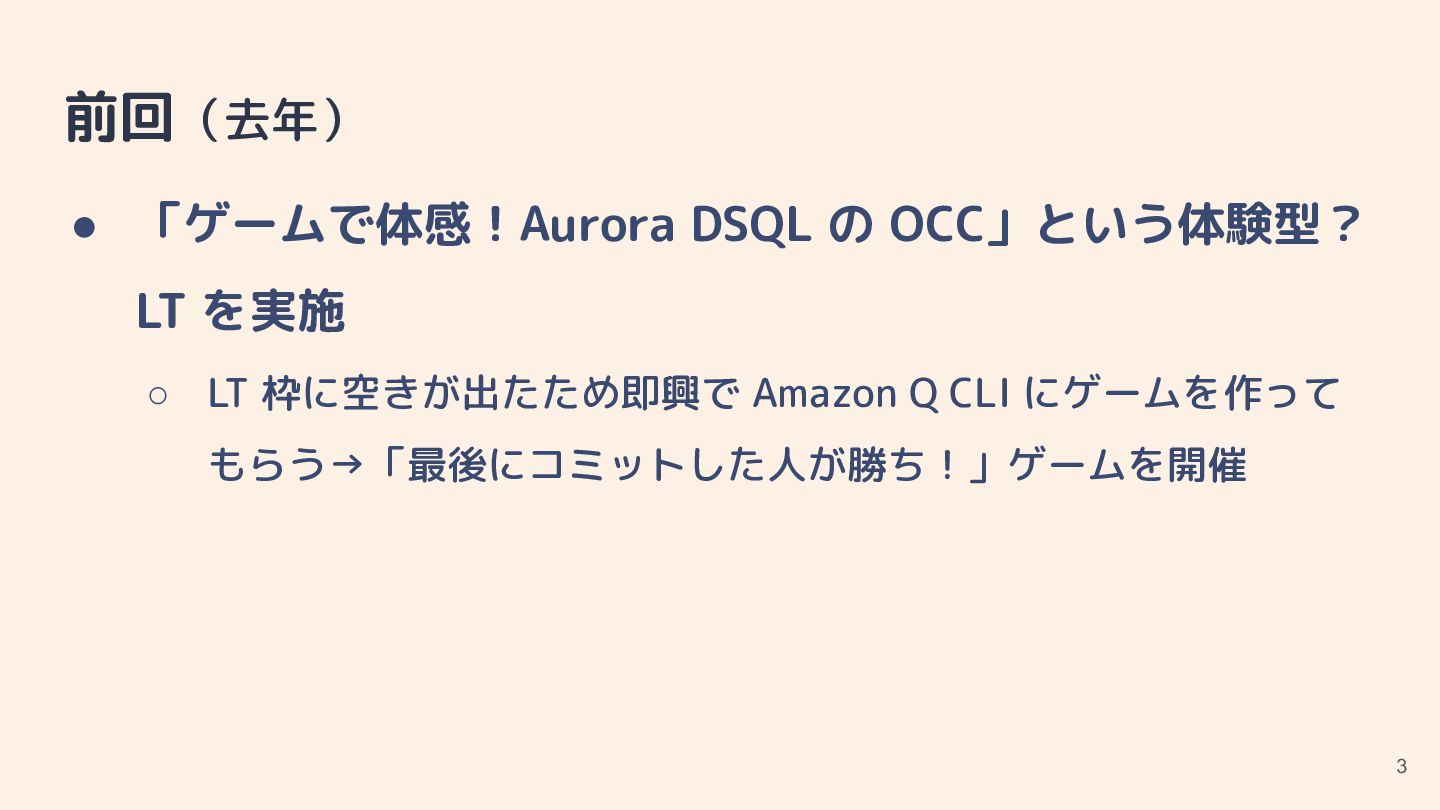

3. 前回（去年） • 「ゲームで体感！Aurora DSQL の OCC」という体験型？ LT を実施 ◦ LT 枠に空きが出たため即興で Amazon Q CLI にゲームを作って もらう→「最後にコミットした人が勝ち！」ゲームを開催 3

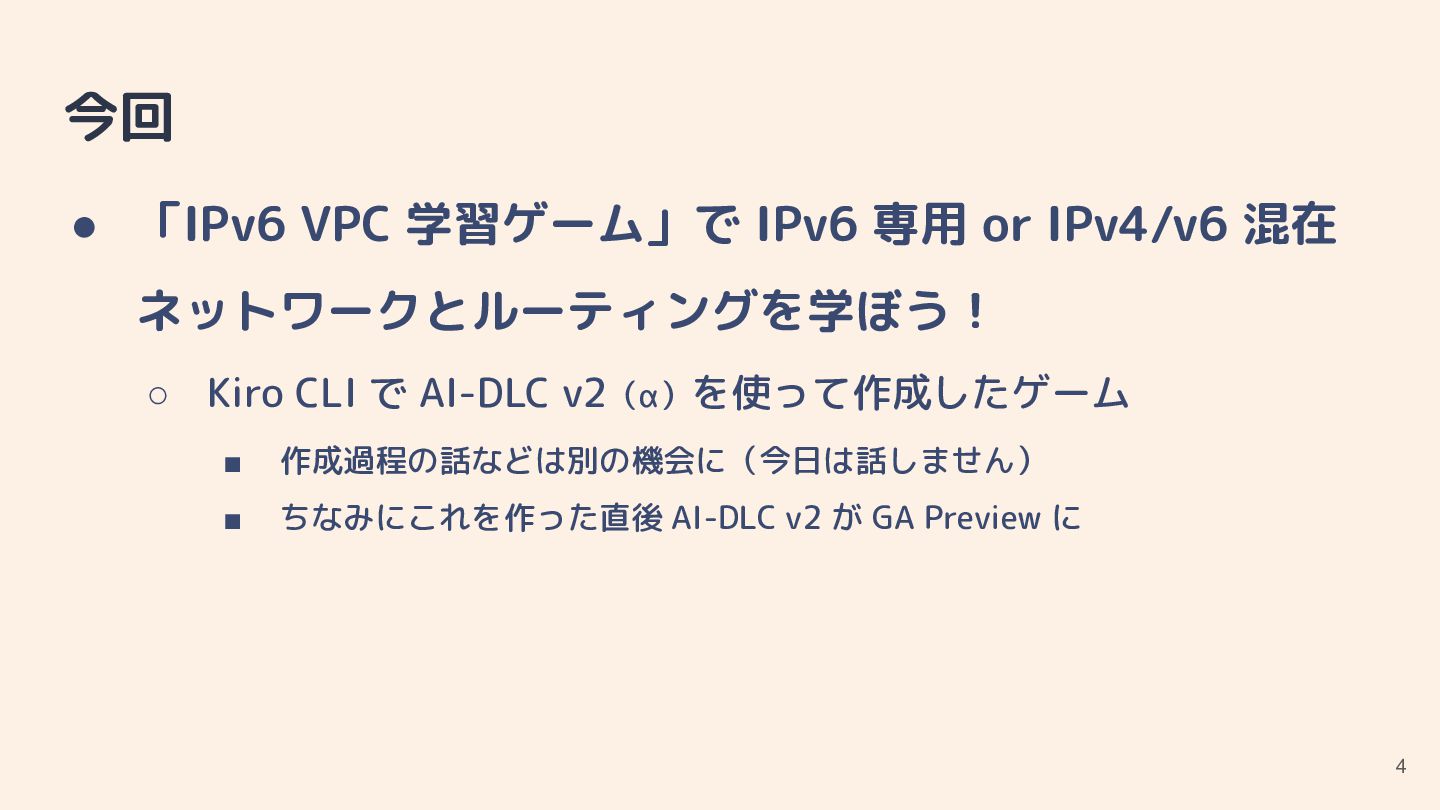

4. 今回 • 「IPv6 VPC 学習ゲーム」で IPv6 専用 or IPv4/v6 混在 ネットワークとルーティングを学ぼう！ ◦ Kiro CLI で AI-DLC v2（α）を使って作成したゲーム ▪ 作成過程の話などは別の機会に（今日は話しません） ▪ ちなみにこれを作った直後 AI-DLC v2 が GA Preview に 4

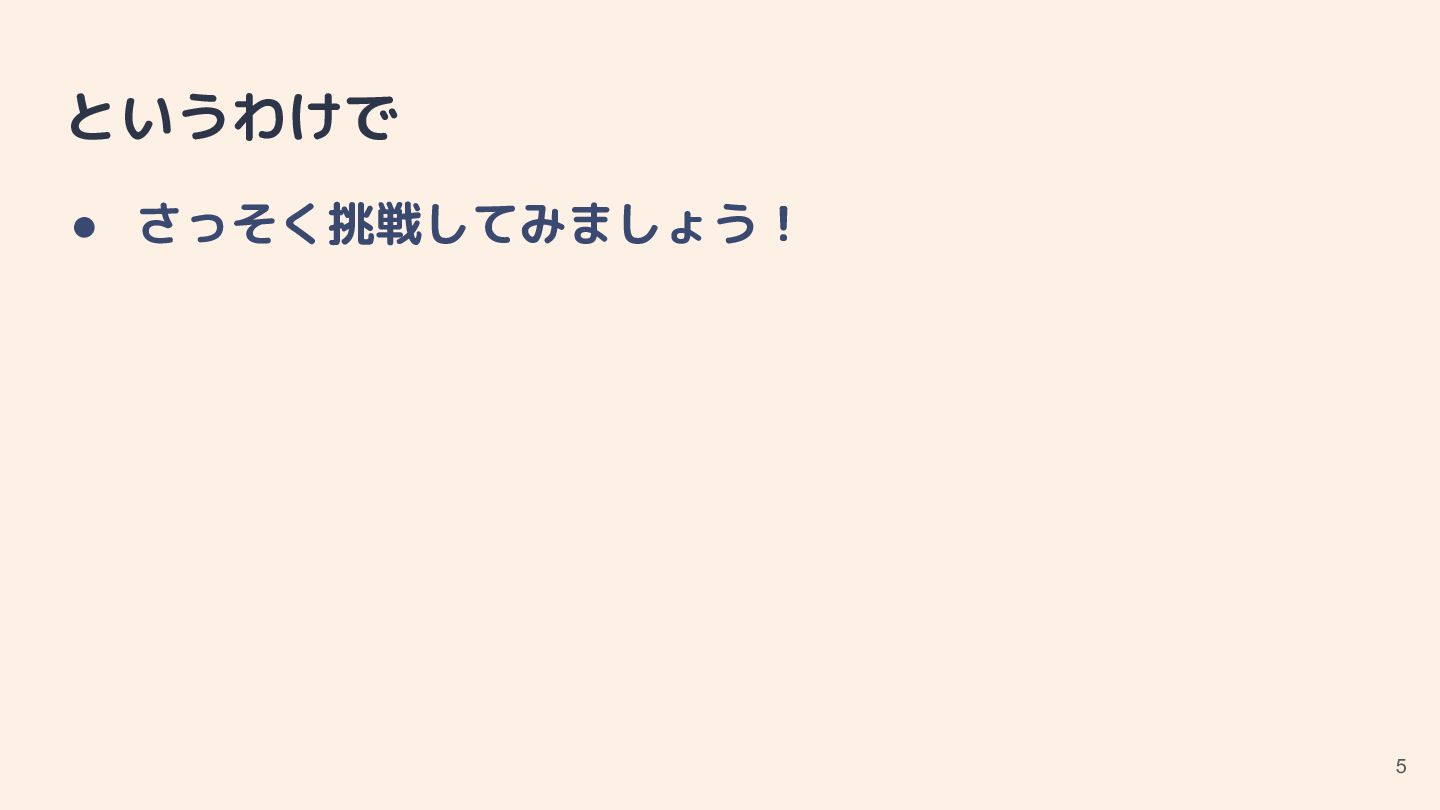

5. というわけで • さっそく挑戦してみましょう！ 5
6. …といきなり言われても 困りそうなので 6
7. ちょっとだけヒント 7

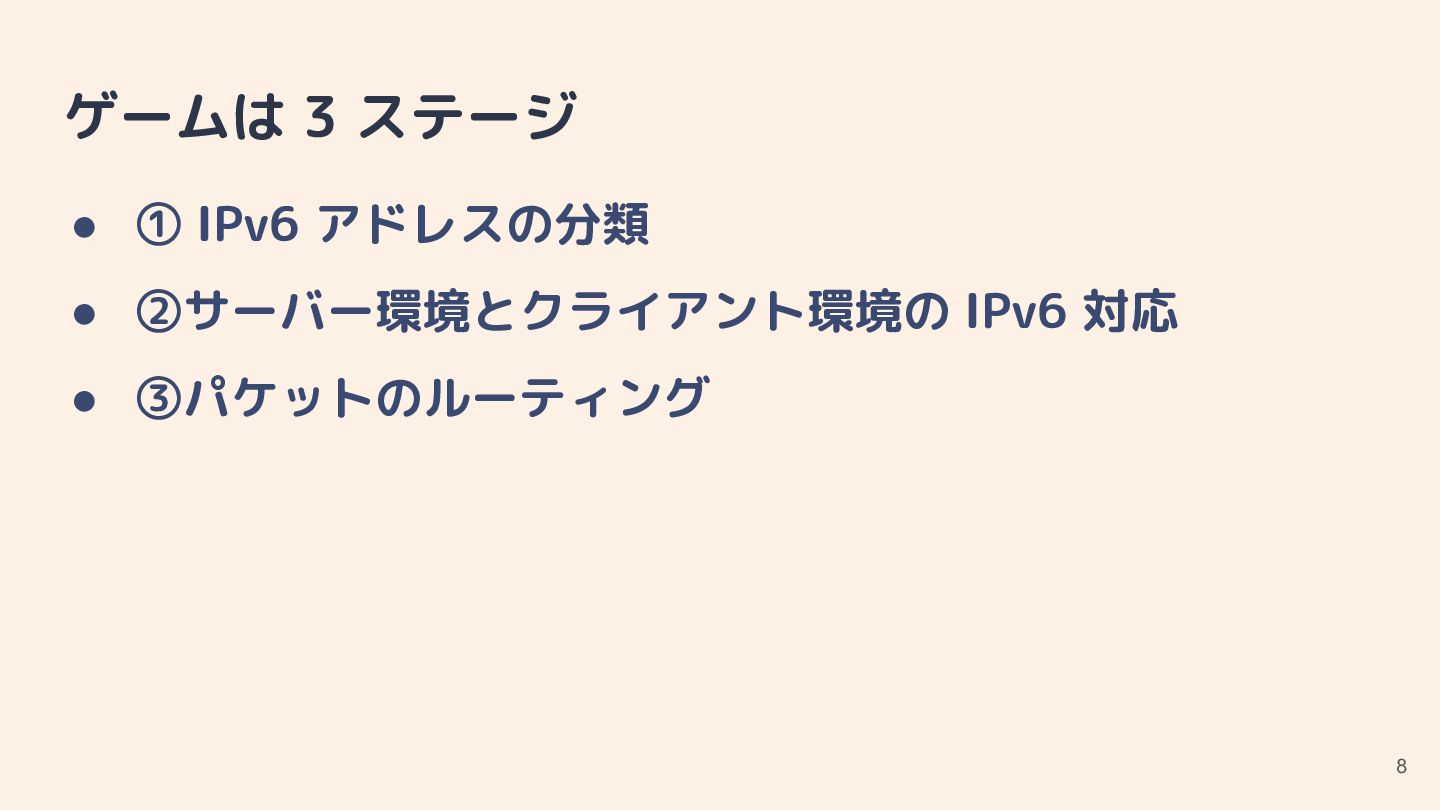

8. ゲームは 3 ステージ • ① IPv6 アドレスの分類 • ②サーバー環境とクライアント環境の IPv6 対応 • ③パケットのルーティング 8

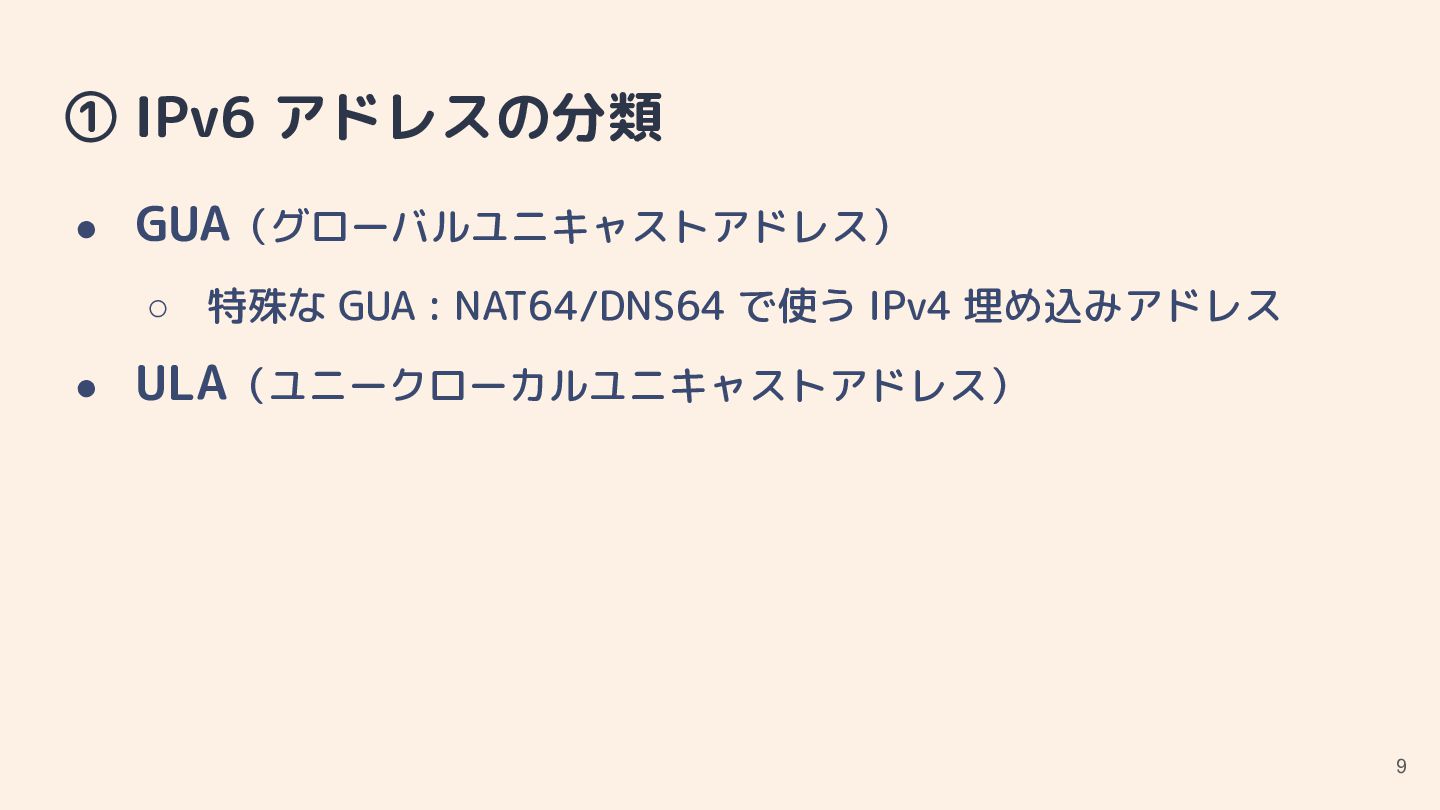

9. ① IPv6 アドレスの分類 • GUA（グローバルユニキャストアドレス） ◦ 特殊な GUA : NAT64/DNS64 で使う IPv4 埋め込みアドレス • ULA（ユニークローカルユニキャストアドレス） 9

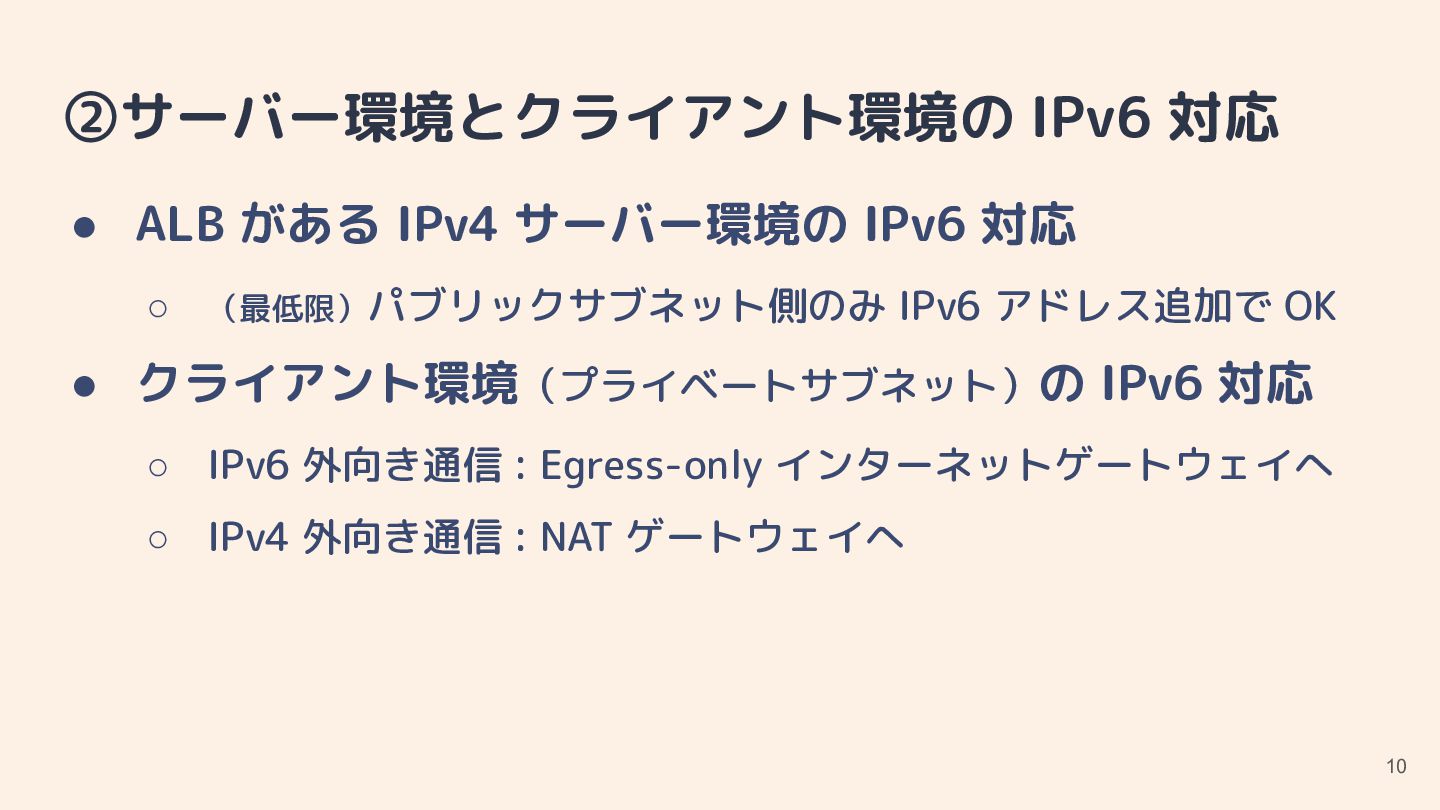

10. ②サーバー環境とクライアント環境の IPv6 対応 • ALB がある IPv4 サーバー環境の IPv6 対応 ◦ （最低限）パブリックサブネット側のみ IPv6 アドレス追加で OK • クライアント環境（プライベートサブネット）の IPv6 対応 ◦ IPv6 外向き通信 : Egress-only インターネットゲートウェイへ ◦ IPv4 外向き通信 : NAT ゲートウェイへ 10

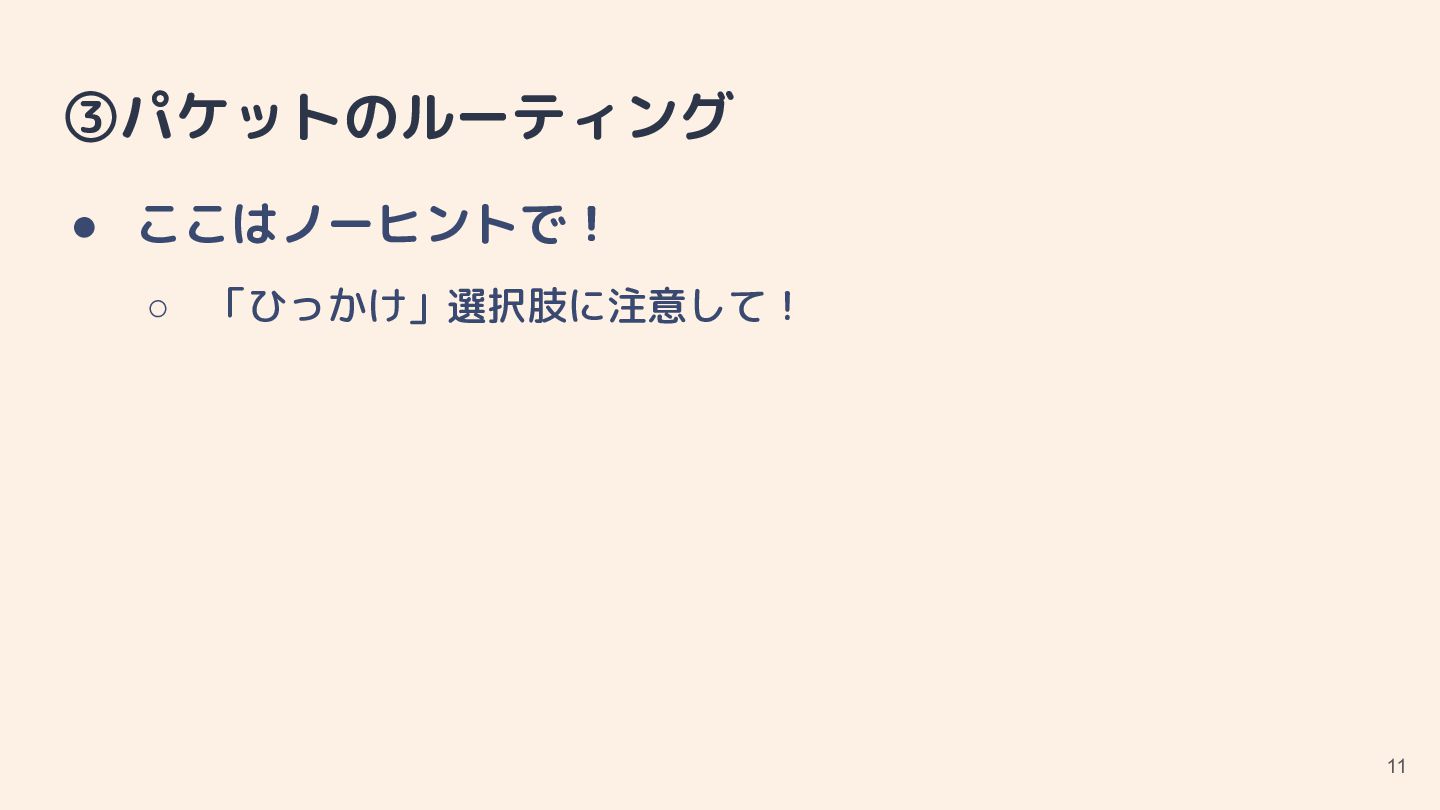

11. ③パケットのルーティング • ここはノーヒントで！ ◦ 「ひっかけ」選択肢に注意して！ 11
12. お待たせしました 12

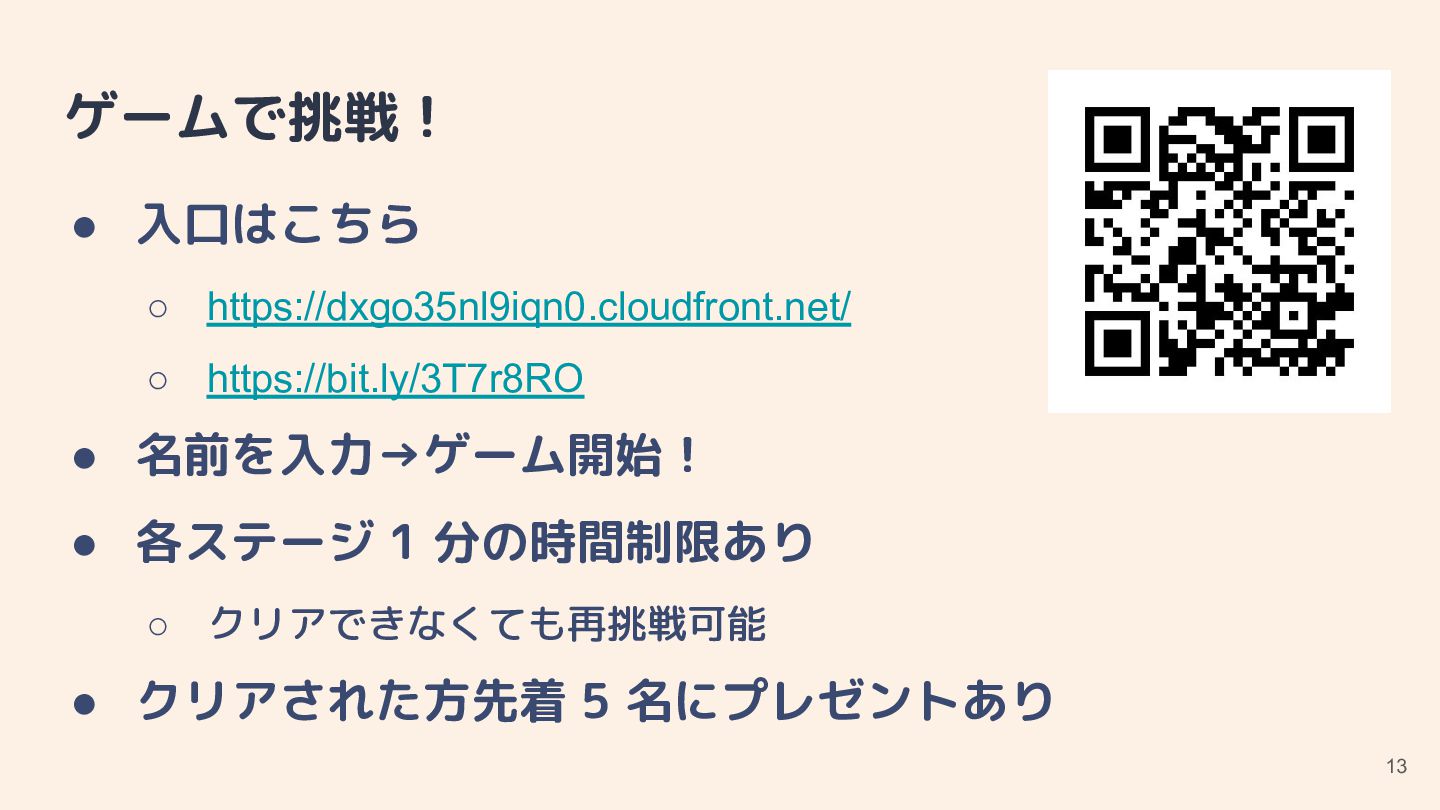

13. ゲームで挑戦！ • 入口はこちら ◦ https://dxgo35nl9iqn0.cloudfront.net/ ◦ https://bit.ly/3T7r8RO • 名前を入力→ゲーム開始！ • 各ステージ 1 分の時間制限あり ◦ クリアできなくても再挑戦可能 • クリアされた方先着 5 名にプレゼントあり 13
14. 楽しんでいただけましたか？ 14
15. ここからは解説編 15

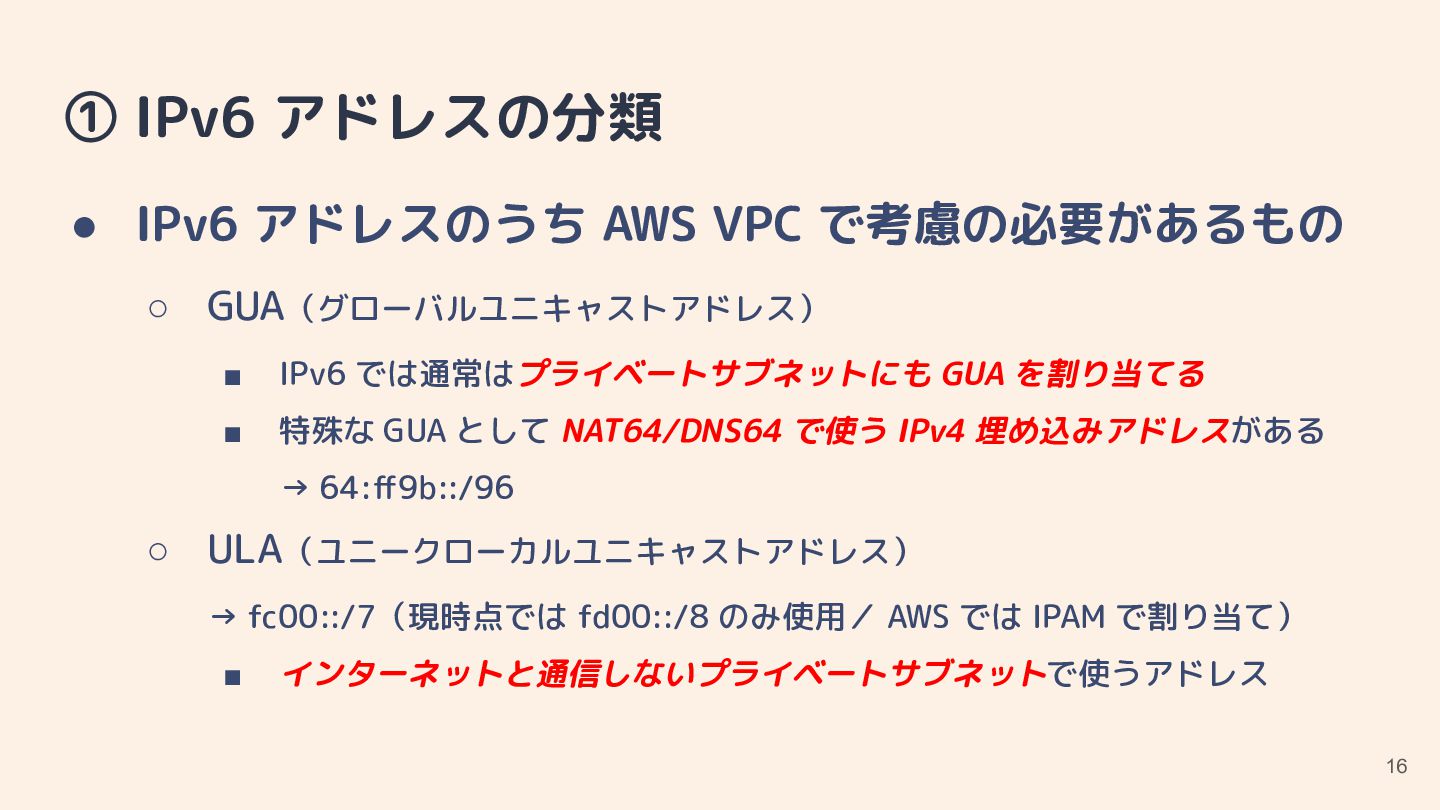

16. ① IPv6 アドレスの分類 • IPv6 アドレスのうち AWS VPC で考慮の必要があるもの ◦ GUA（グローバルユニキャストアドレス） ▪ IPv6 では通常はプライベートサブネットにも GUA を割り当てる ▪ 特殊な GUA として NAT64/DNS64 で使う IPv4 埋め込みアドレスがある → 64:ff9b::/96 ◦ ULA（ユニークローカルユニキャストアドレス） → fc00::/7（現時点では fd00::/8 のみ使用／ AWS では IPAM で割り当て） ▪ インターネットと通信しないプライベートサブネットで使うアドレス 16

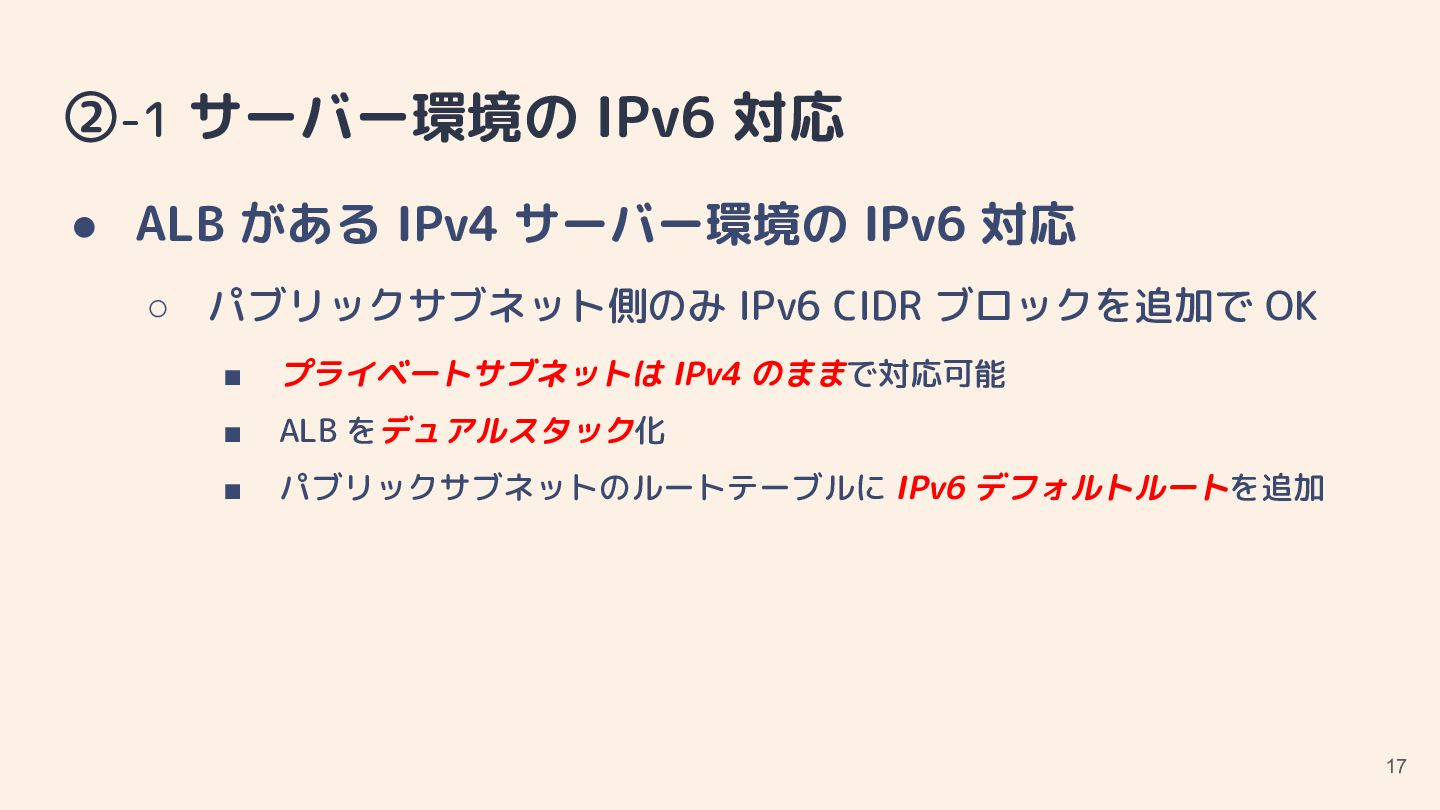

17. ②-1 サーバー環境の IPv6 対応 • ALB がある IPv4 サーバー環境の IPv6 対応 ◦ パブリックサブネット側のみ IPv6 CIDR ブロックを追加で OK ▪ プライベートサブネットは IPv4 のままで対応可能 ▪ ALB をデュアルスタック化 ▪ パブリックサブネットのルートテーブルに IPv6 デフォルトルートを追加 17

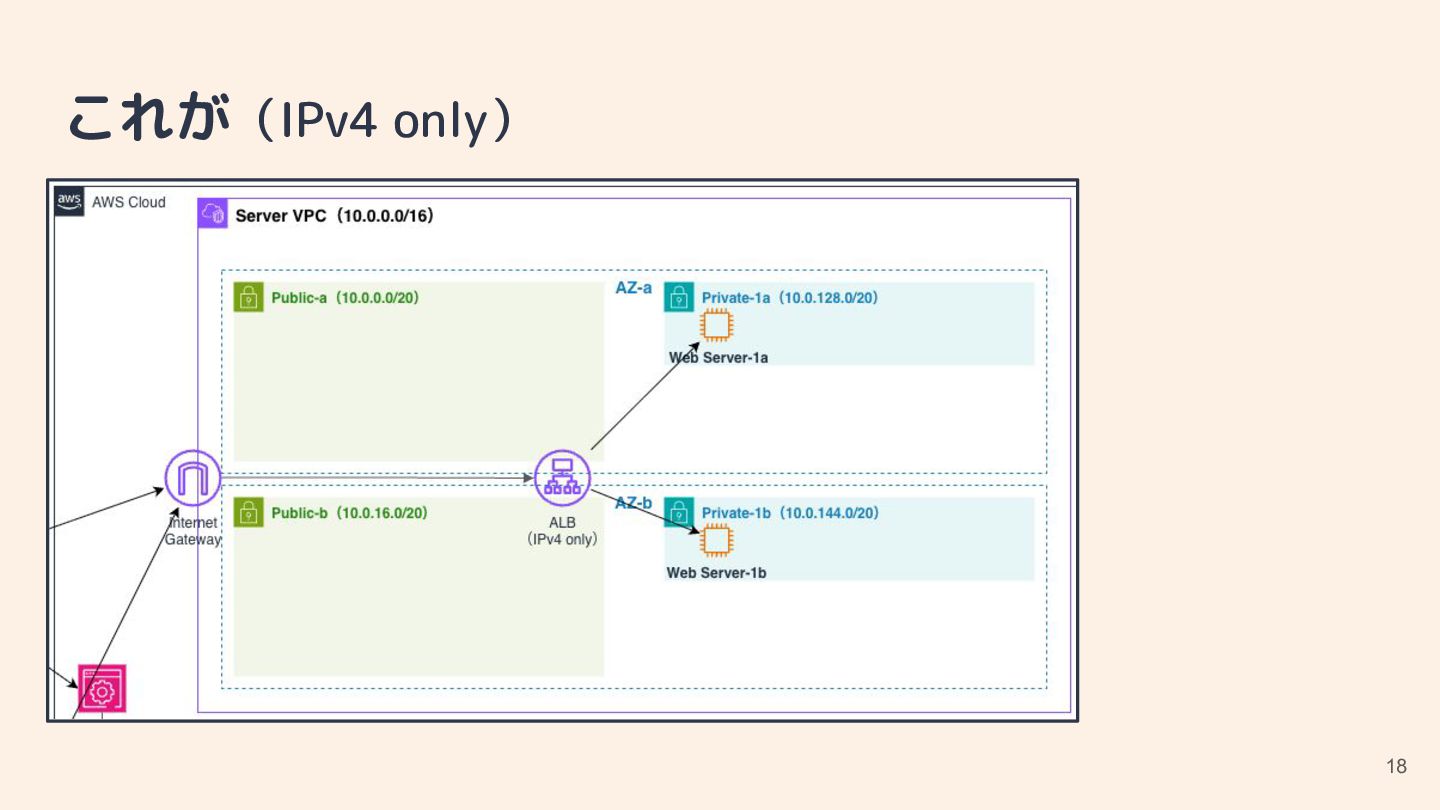

18. これが（IPv4 only） 18

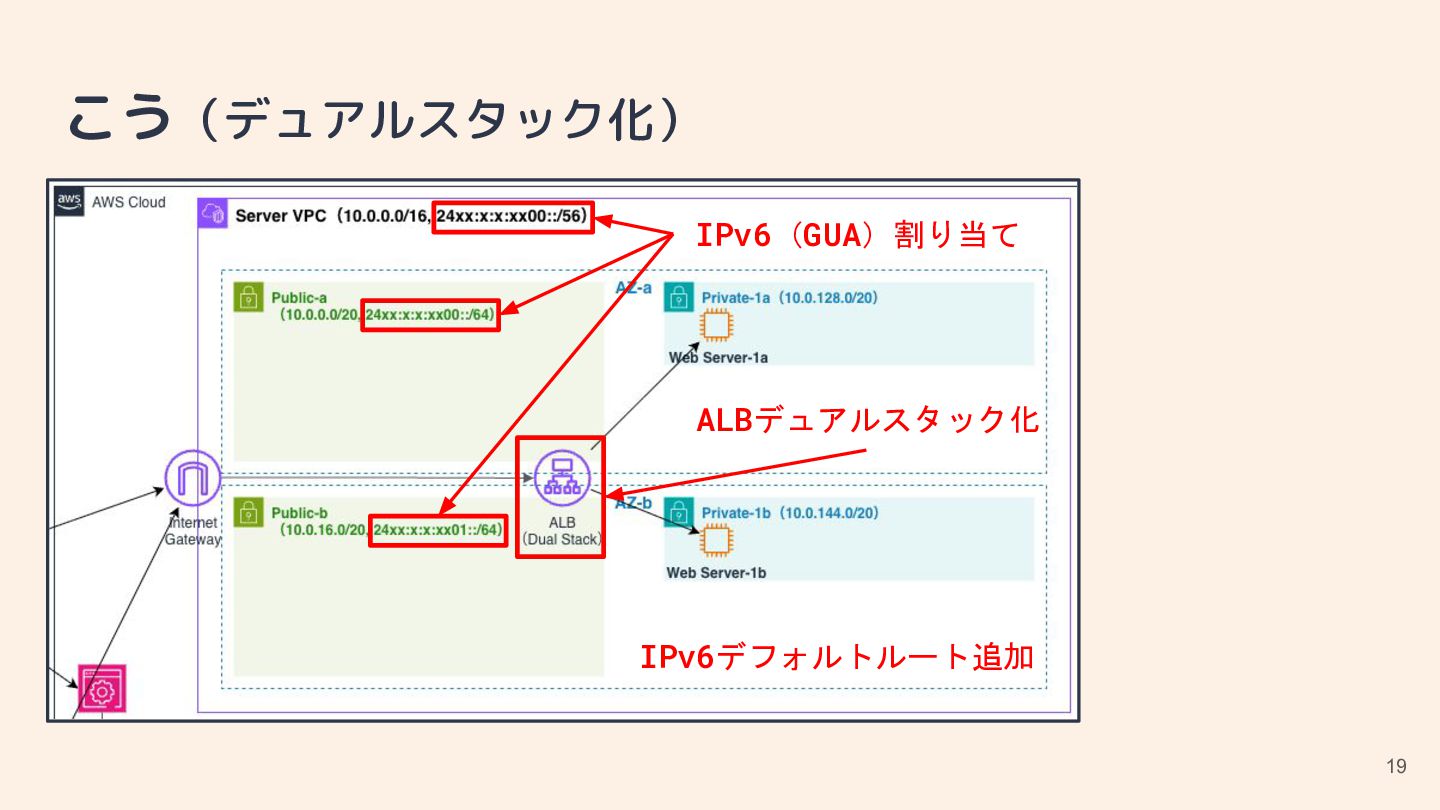

19. こう（デュアルスタック化） 19 IPv6（GUA）割り当て ALBデュアルスタック化 IPv6デフォルトルート追加

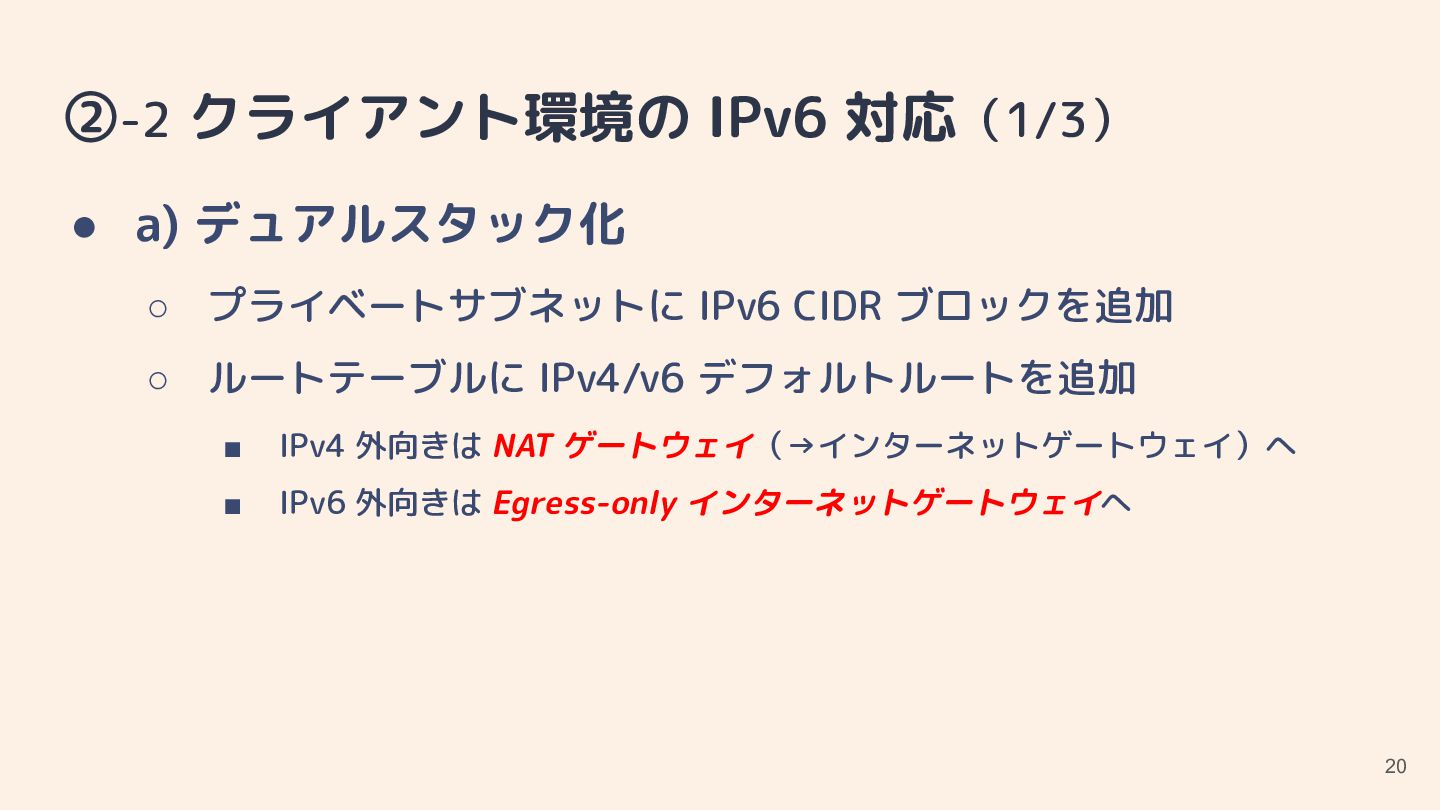

20. ②-2 クライアント環境の IPv6 対応（1/3） • a) デュアルスタック化 ◦ プライベートサブネットに IPv6 CIDR ブロックを追加 ◦ ルートテーブルに IPv4/v6 デフォルトルートを追加 ▪ IPv4 外向きは NAT ゲートウェイ（→インターネットゲートウェイ）へ ▪ IPv6 外向きは Egress-only インターネットゲートウェイへ 20

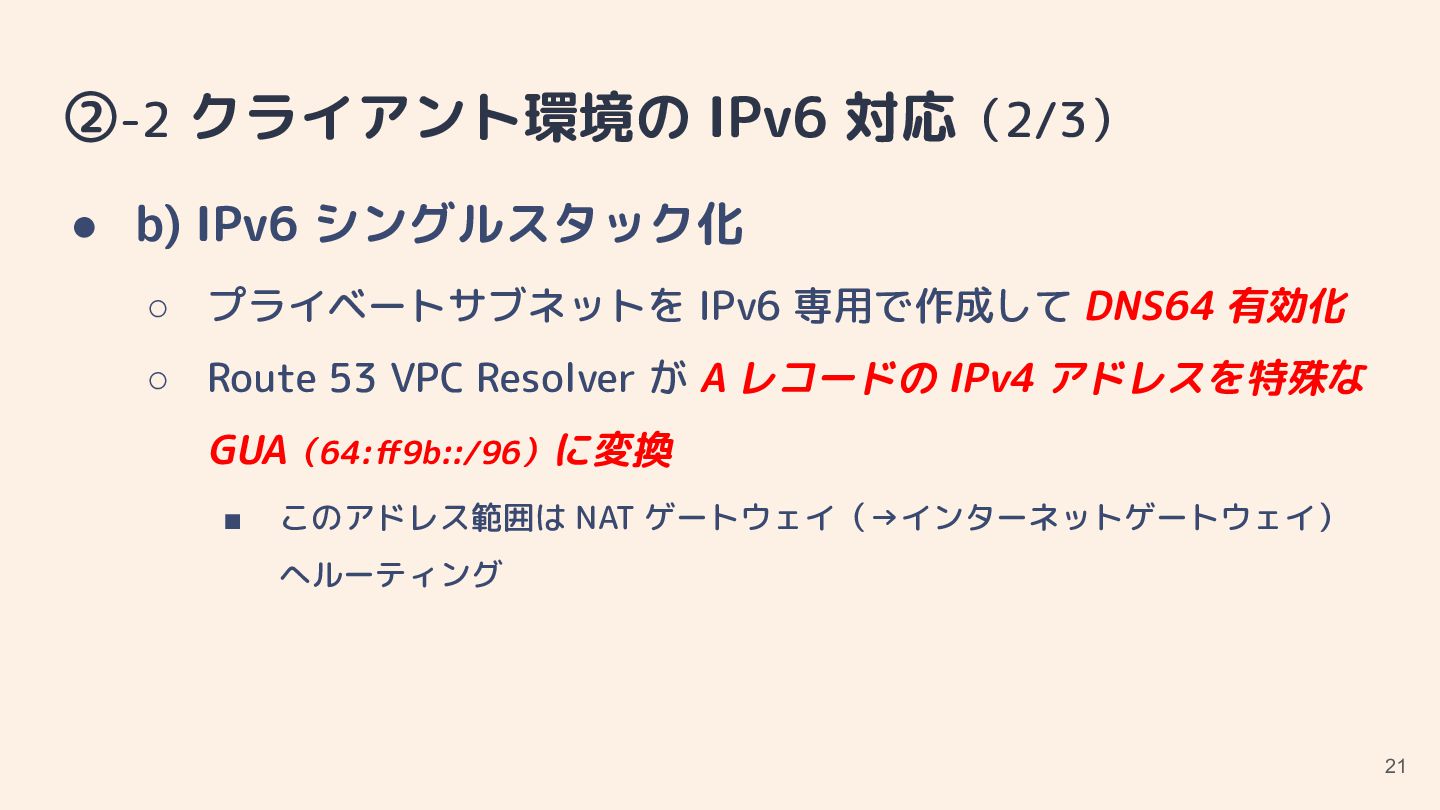

21. ②-2 クライアント環境の IPv6 対応（2/3） • b) IPv6 シングルスタック化 ◦ プライベートサブネットを IPv6 専用で作成して DNS64 有効化 ◦ Route 53 VPC Resolver が A レコードの IPv4 アドレスを特殊な GUA（64:ff9b::/96）に変換 ▪ このアドレス範囲は NAT ゲートウェイ（→インターネットゲートウェイ） へルーティング 21

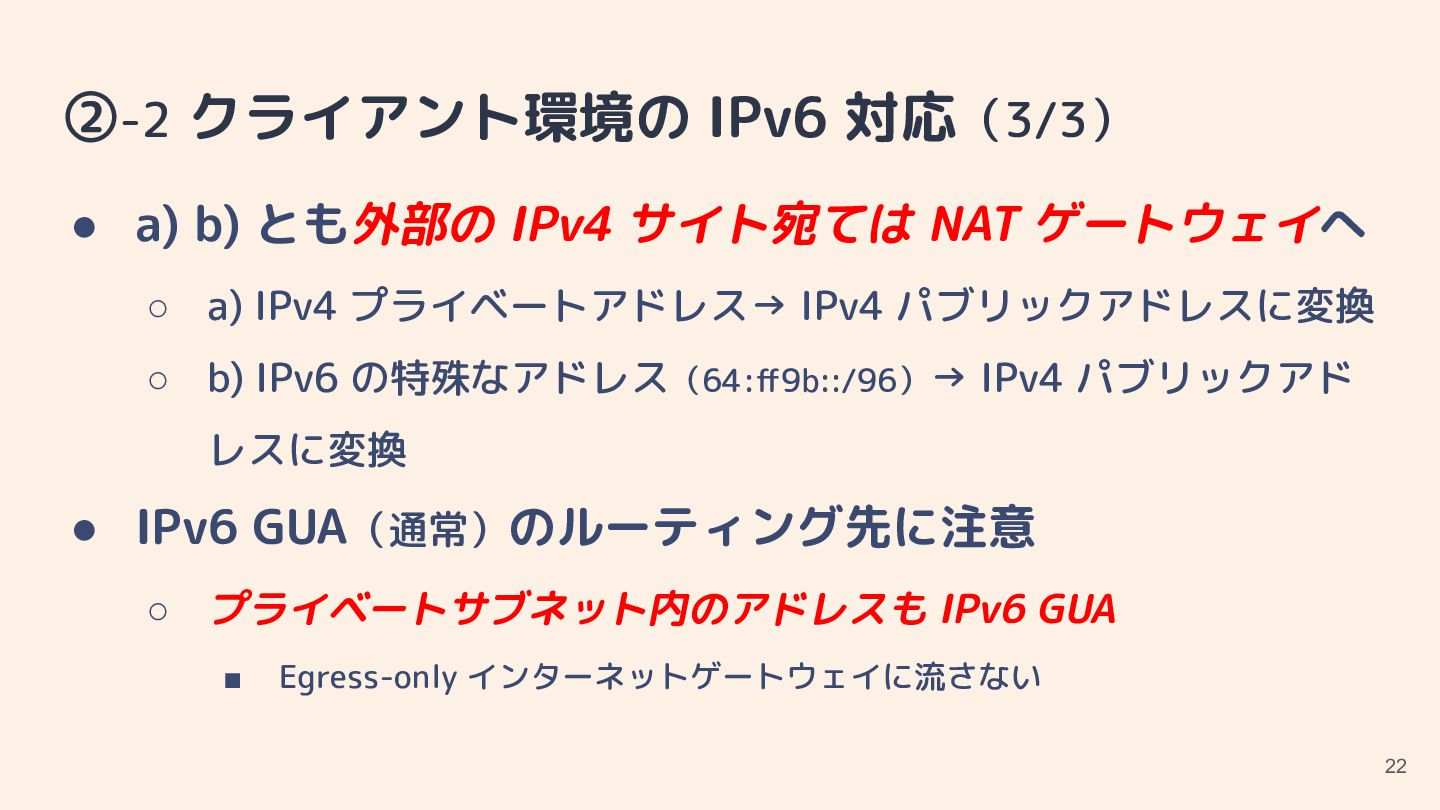

22. ②-2 クライアント環境の IPv6 対応（3/3） • a) b) とも外部の IPv4 サイト宛ては NAT ゲートウェイへ ◦ a) IPv4 プライベートアドレス→ IPv4 パブリックアドレスに変換 ◦ b) IPv6 の特殊なアドレス（64:ff9b::/96）→ IPv4 パブリックアド レスに変換 • IPv6 GUA（通常）のルーティング先に注意 ◦ プライベートサブネット内のアドレスも IPv6 GUA ▪ Egress-only インターネットゲートウェイに流さない 22

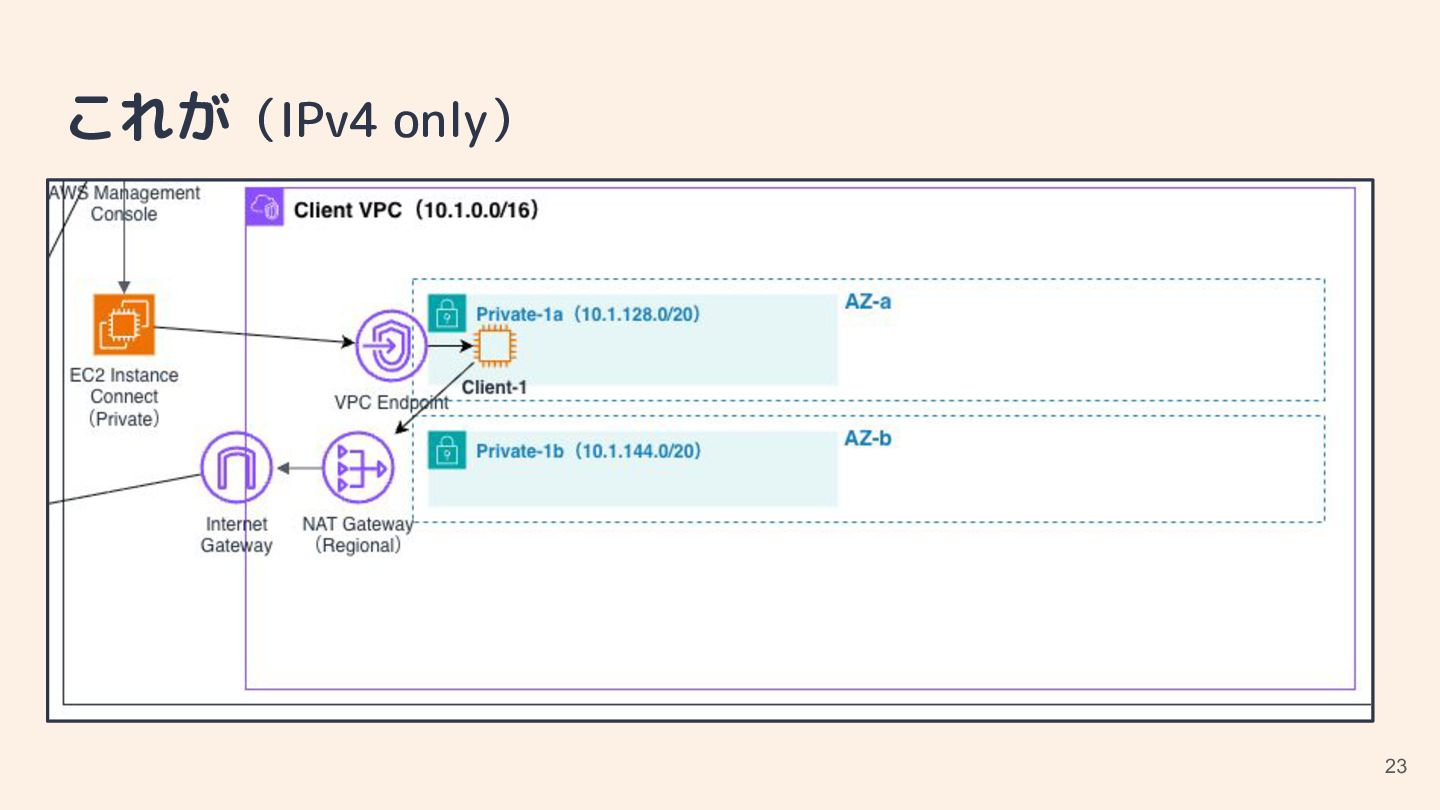

23. これが（IPv4 only） 23

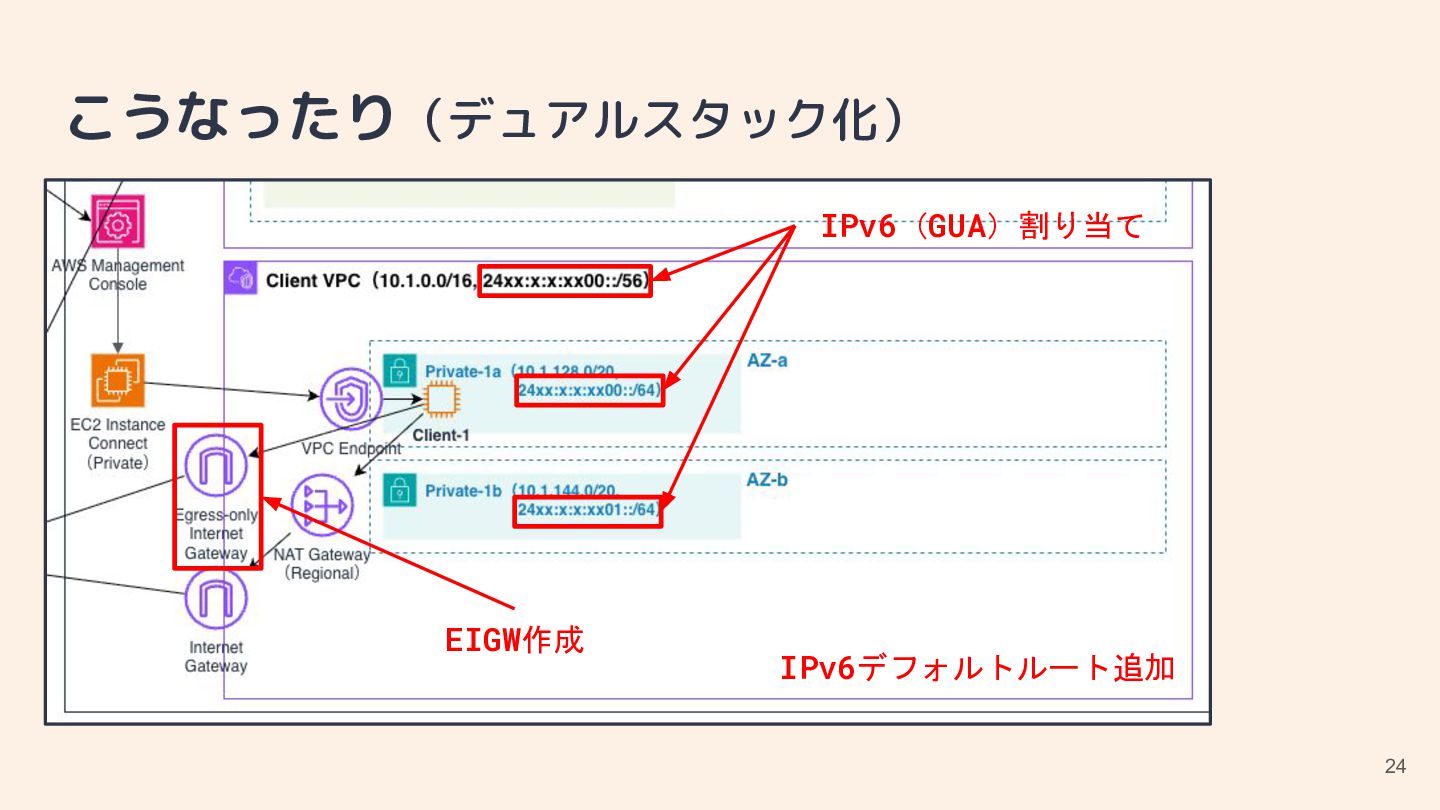

24. こうなったり（デュアルスタック化） 24 IPv6（GUA）割り当て EIGW作成 IPv6デフォルトルート追加

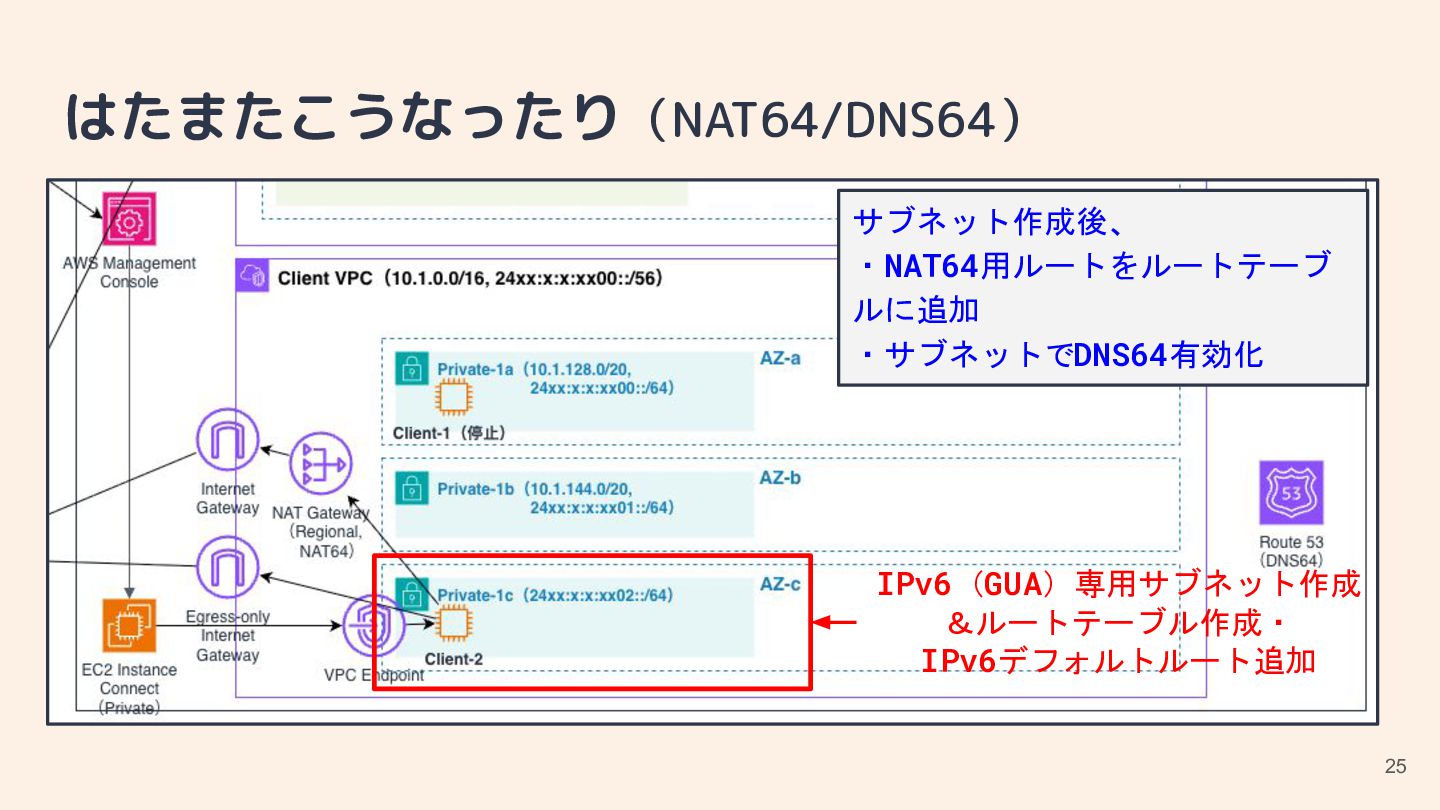

25. はたまたこうなったり（NAT64/DNS64） 25 IPv6（GUA）専用サブネット作成 ＆ルートテーブル作成・ IPv6デフォルトルート追加 サブネット作成後、 ・NAT64用ルートをルートテーブ ルに追加 ・サブネットでDNS64有効化

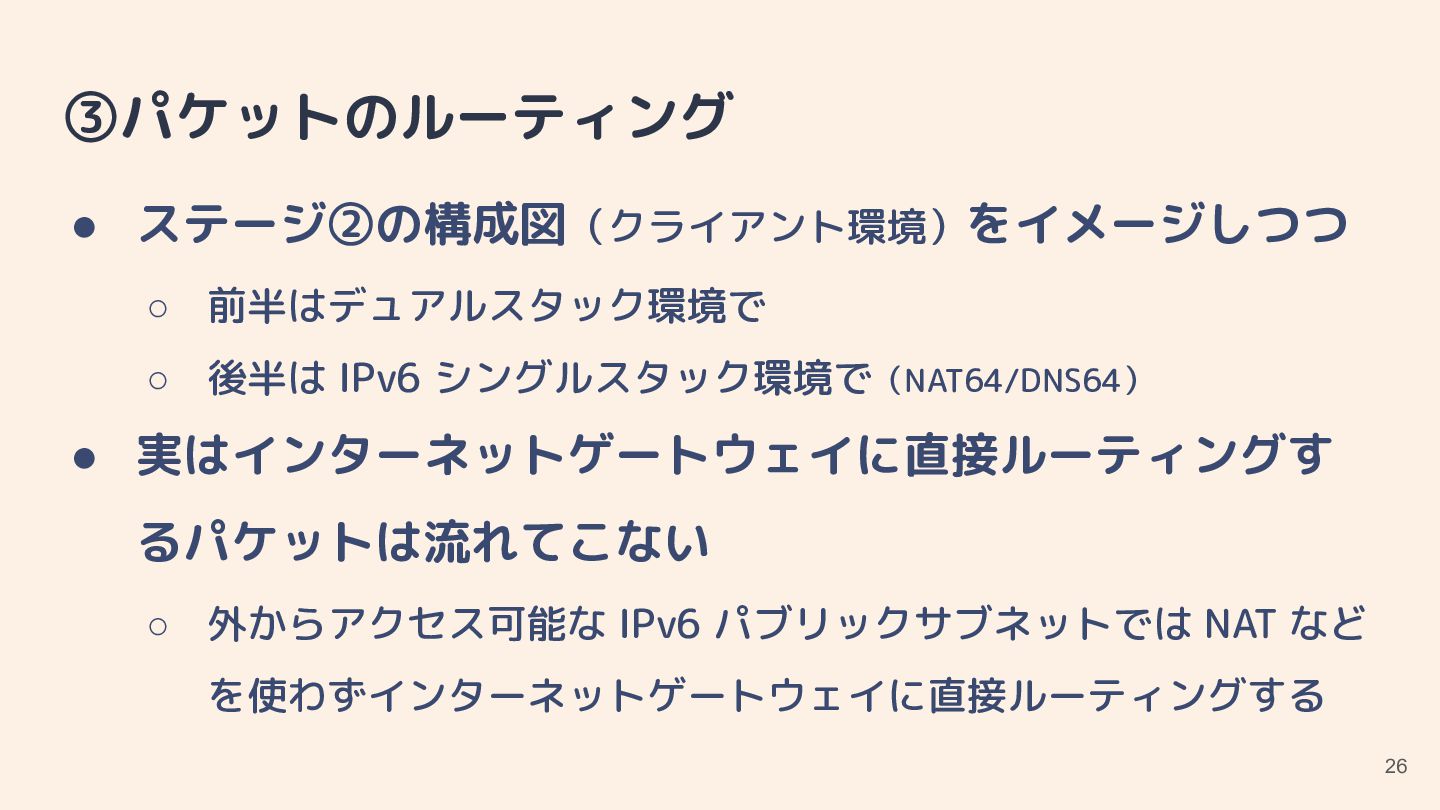

26. ③パケットのルーティング • ステージ②の構成図（クライアント環境）をイメージしつつ ◦ 前半はデュアルスタック環境で ◦ 後半は IPv6 シングルスタック環境で（NAT64/DNS64） • 実はインターネットゲートウェイに直接ルーティングす るパケットは流れてこない ◦ 外からアクセス可能な IPv6 パブリックサブネットでは NAT など を使わずインターネットゲートウェイに直接ルーティングする 26
27. 参考情報 27

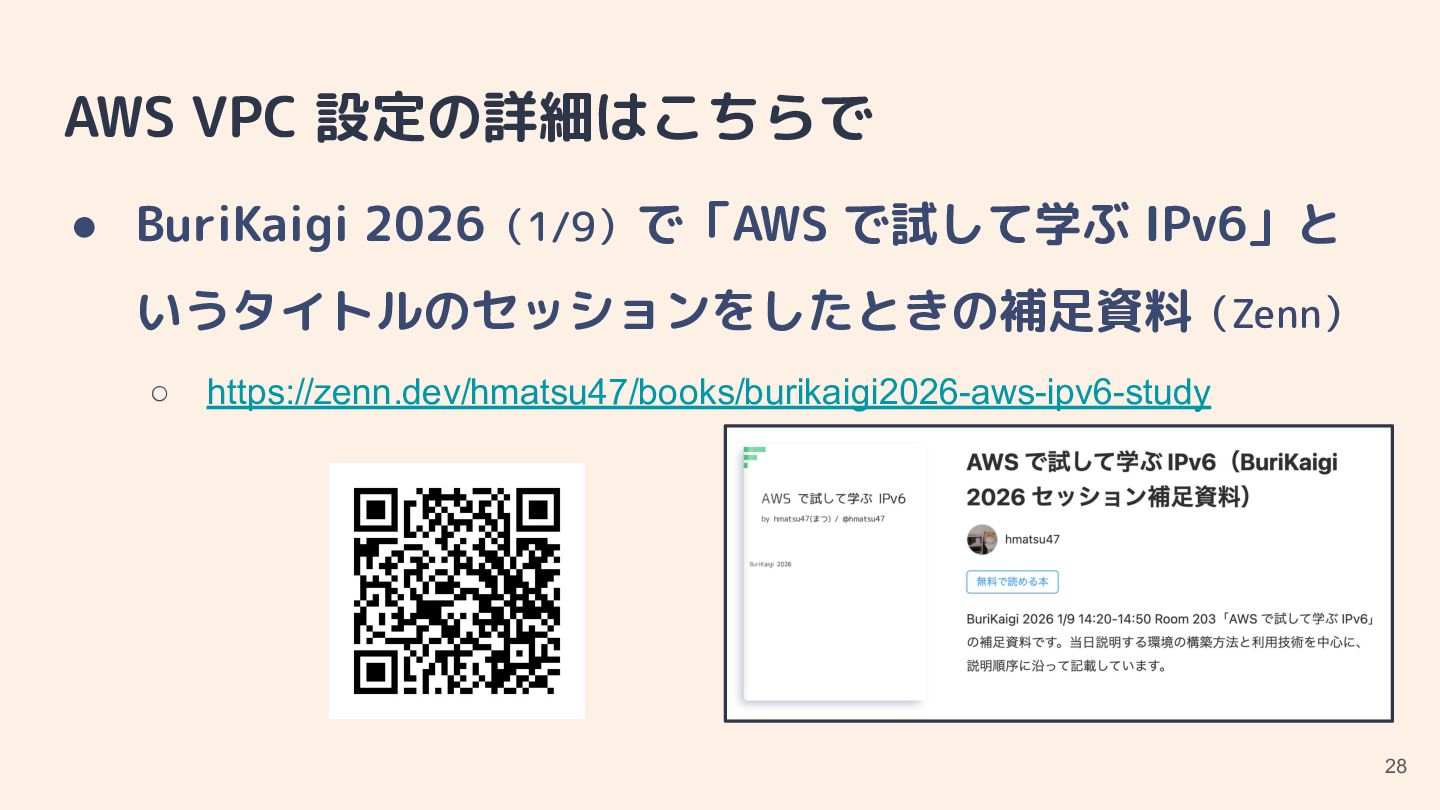

28. AWS VPC 設定の詳細はこちらで • BuriKaigi 2026（1/9）で「AWS で試して学ぶ IPv6」と いうタイトルのセッションをしたときの補足資料（Zenn） ◦ https://zenn.dev/hmatsu47/books/burikaigi2026-aws-ipv6-study 28

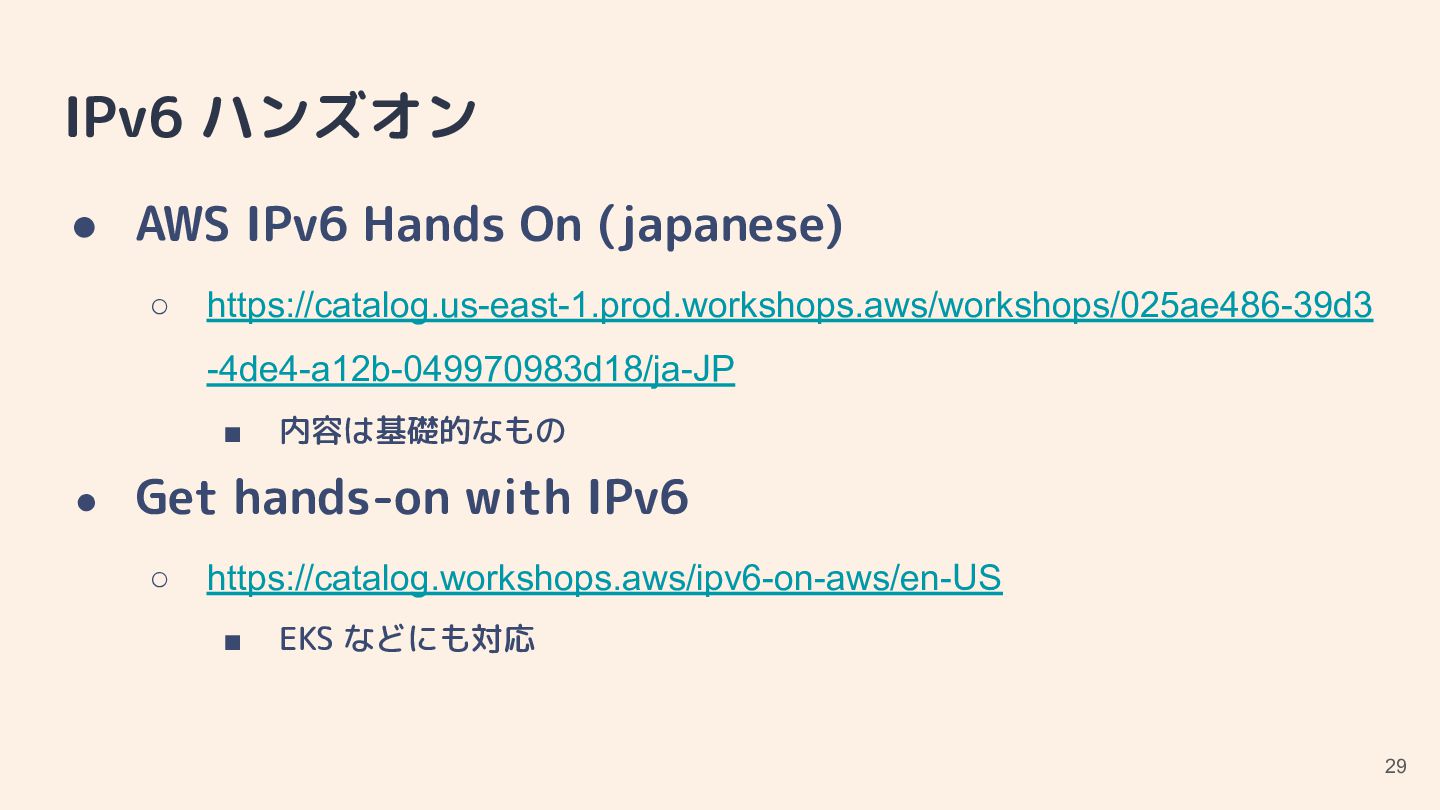

29. IPv6 ハンズオン 29 • AWS IPv6 Hands On (japanese) ◦ https://catalog.us-east-1.prod.workshops.aws/workshops/025ae486-39d3 -4de4-a12b-049970983d18/ja-JP ▪ 内容は基礎的なもの • Get hands-on with IPv6 ◦ https://catalog.workshops.aws/ipv6-on-aws/en-US ▪ EKS などにも対応
