1. SOA El lenguaje de los negocios

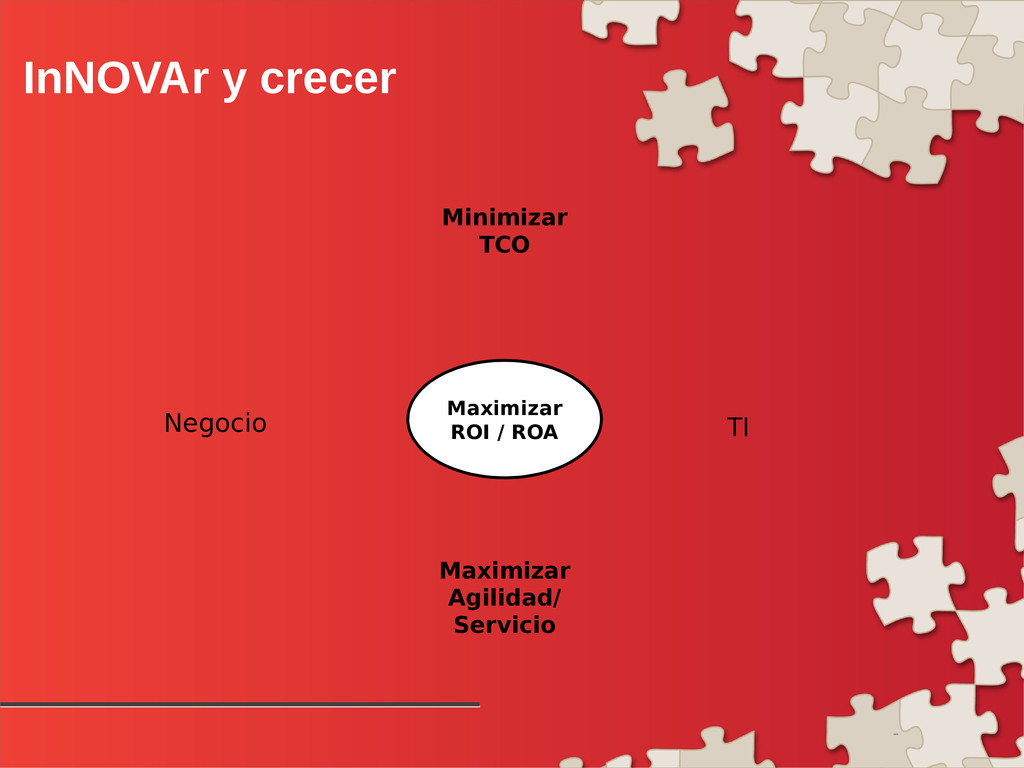

2. - InNOVAr y crecer Maximizar Agilidad/ Servicio Minimizar TCO Maximizar ROI / ROA Negocio TI
3. - ALINEACIÓN NEGOCIO - TI “Handling the Remedy. A new paradigm for aligning business and technology solutions” David G Peterson 2011. Video RSA
4. - Reto ACTUAL “An on demand business is an enterprise whose business processes – integrated end to end across the company and with key partners, suppliers, and customers – can respond with flexibility and speed to customer demand, market opportunity, or external thread” Sam Palmisano CEO IBM. 2002.
5. - FLEX-PON-SIVE! “It is the description of a company that responds with lightning speed and agility to rapidly changing business needs. This company must have a focus on processes that are enabled for change through IT” Sandy Carter SOA Vicepresident IBM. 2007.

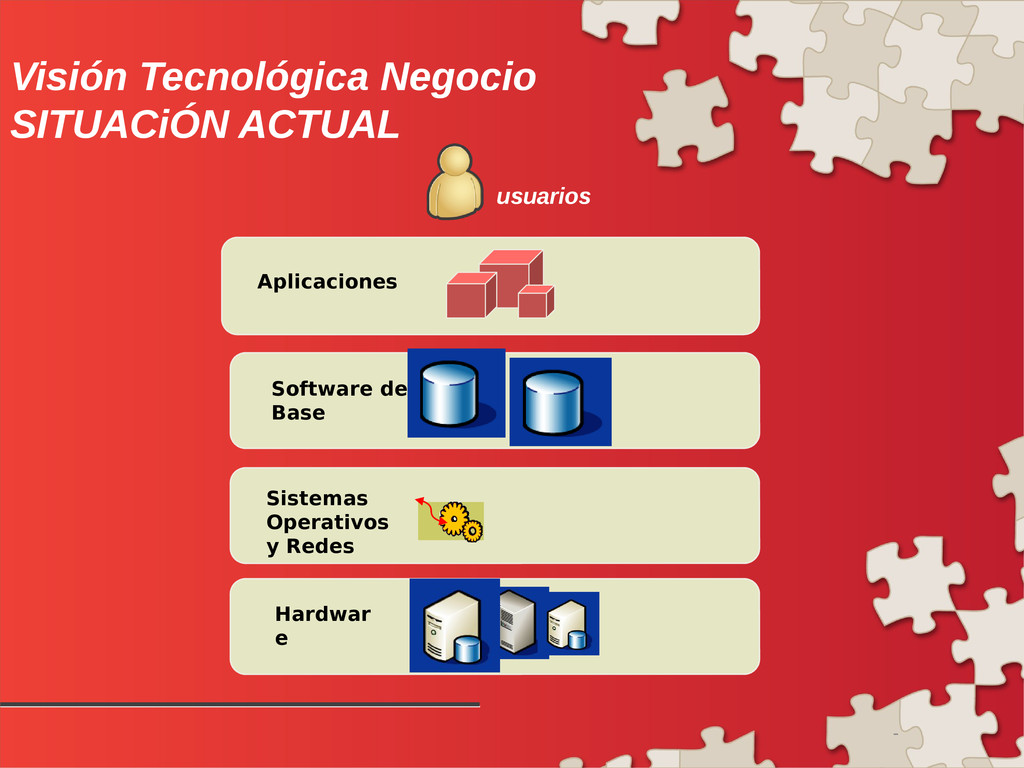

6. - Visión Tecnológica Negocio SITUACiÓN ACTUAL Software de Base Aplicaciones Hardwar e Sistemas Operativos y Redes usuarios

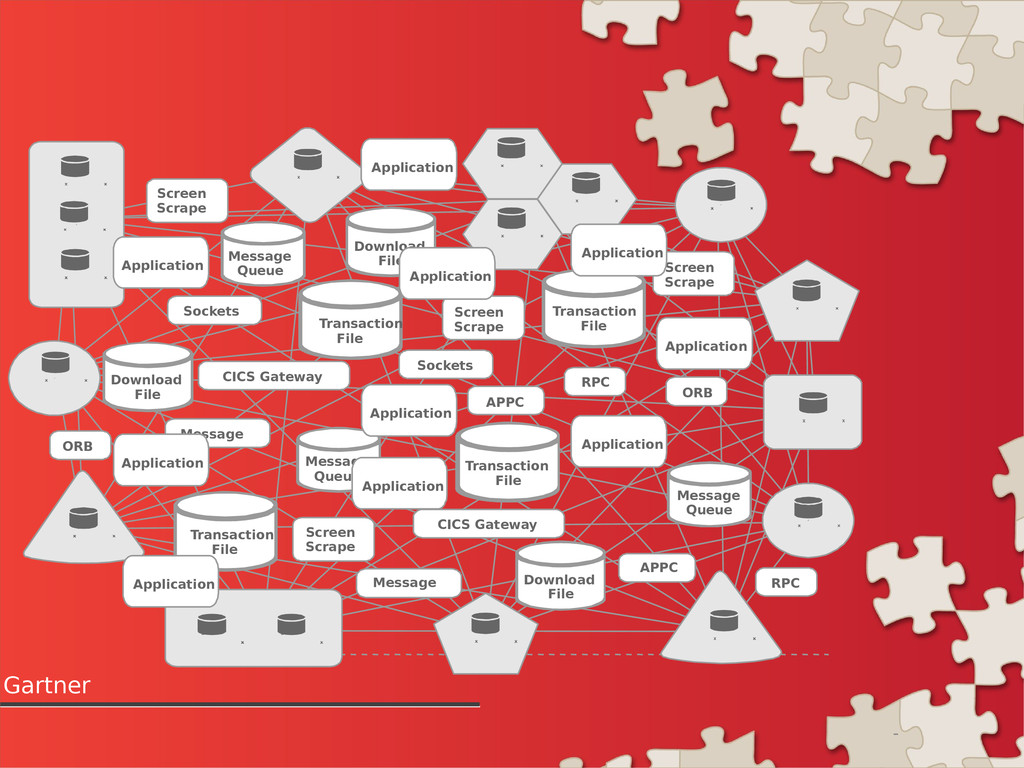

7. - Screen Scrape Screen Scrape Screen Scrape Screen Scrape Message Queue Message Queue Message Queue Download File Download File Download File Transaction File Transaction File Transaction File ORB ORB CICS Gateway CICS Gateway APPC APPC RPC RPC Transaction File Sockets Sockets Message Message Application Application Application Application Application Application Application Application Application Application Gartner

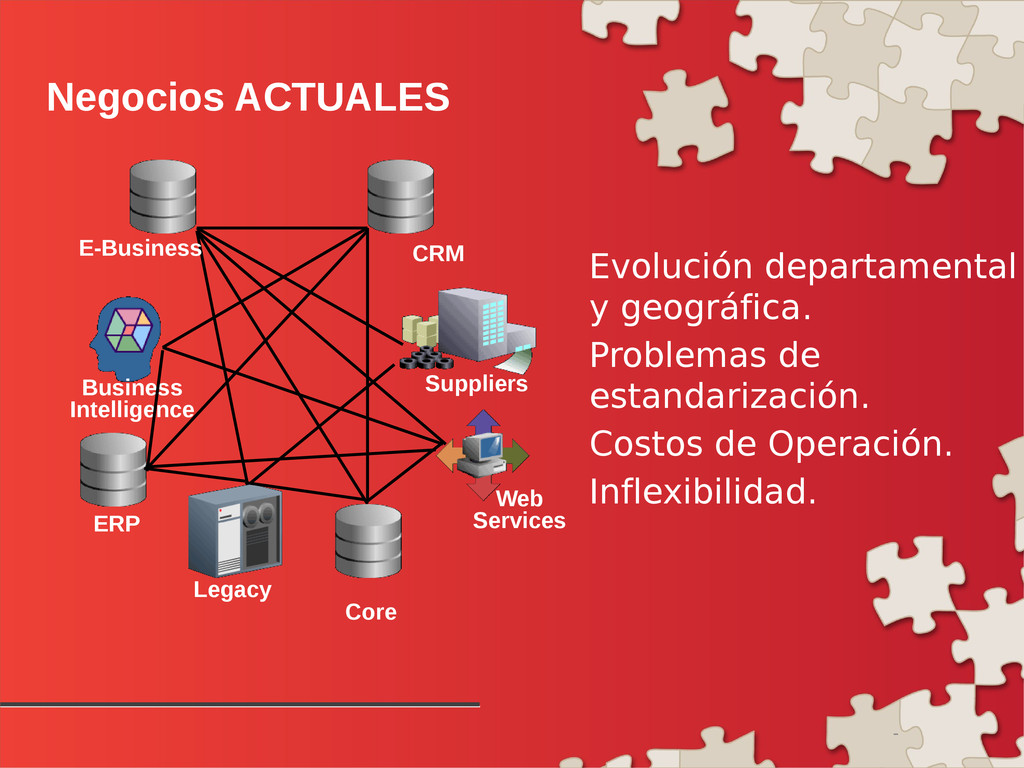

8. - Negocios ACTUALES Evolución departamental y geográfica. Problemas de estandarización. Costos de Operación. Inflexibilidad. E-Business ERP Legacy Core Web Services Suppliers CRM Business Intelligence

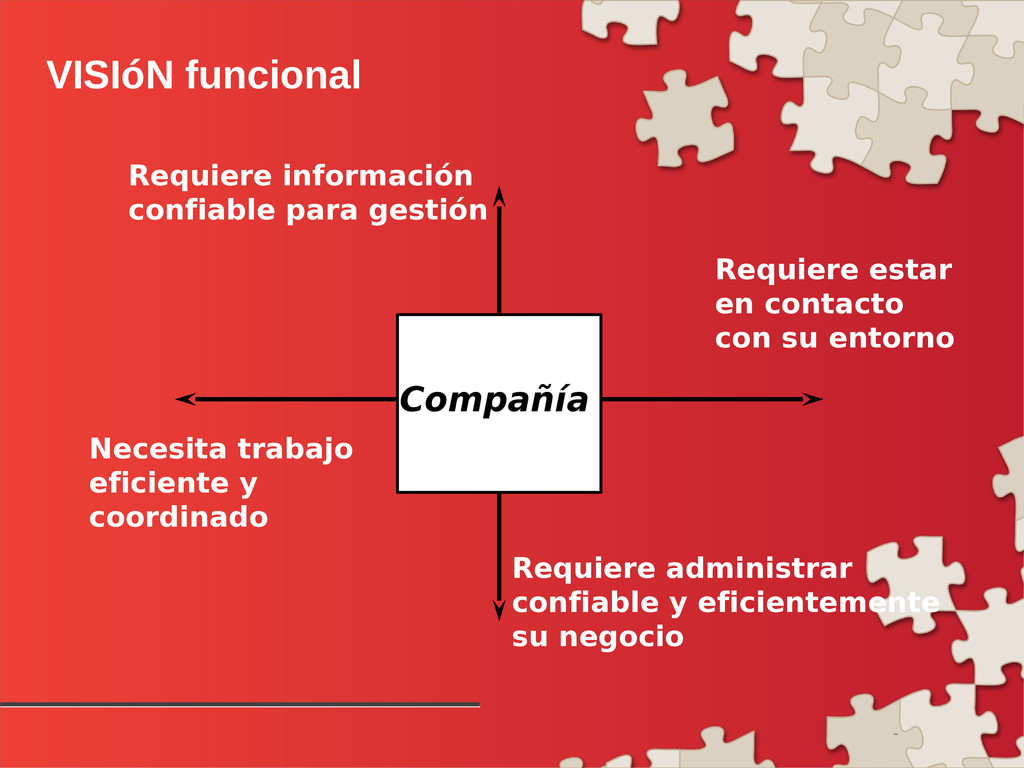

9. - VISIóN funcional Requiere estar en contacto con su entorno Necesita trabajo eficiente y coordinado Requiere administrar confiable y eficientemente su negocio Requiere información confiable para gestión Compañía

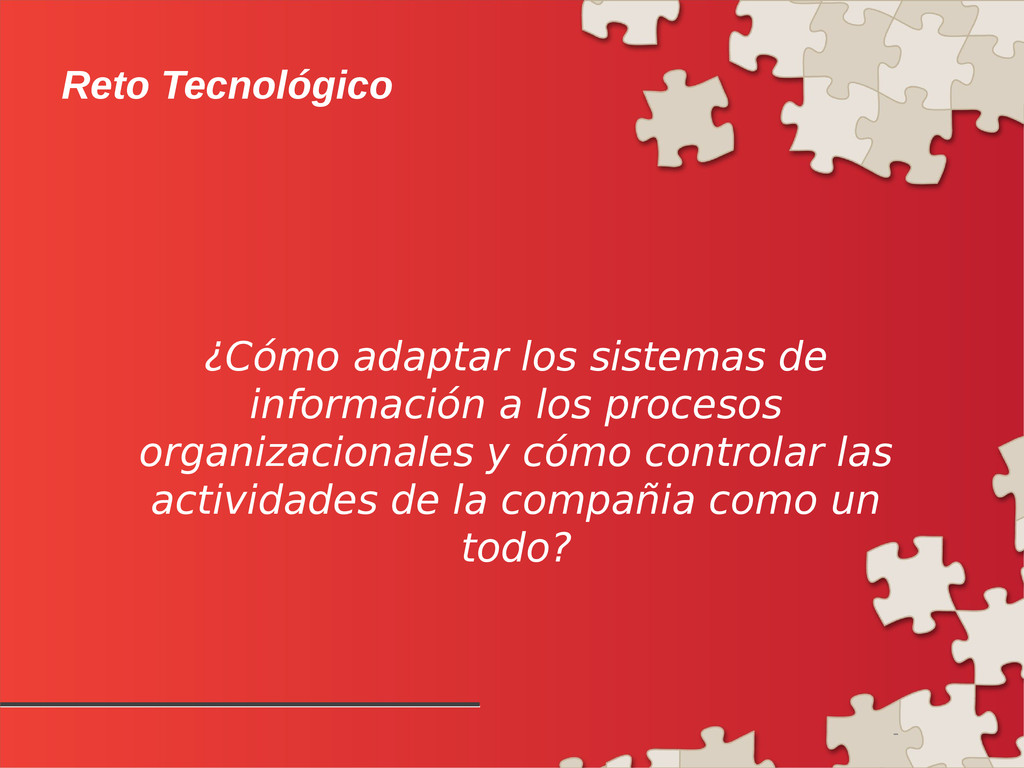

10. - Reto Tecnológico ¿Cómo adaptar los sistemas de información a los procesos organizacionales y cómo controlar las actividades de la compañia como un todo?

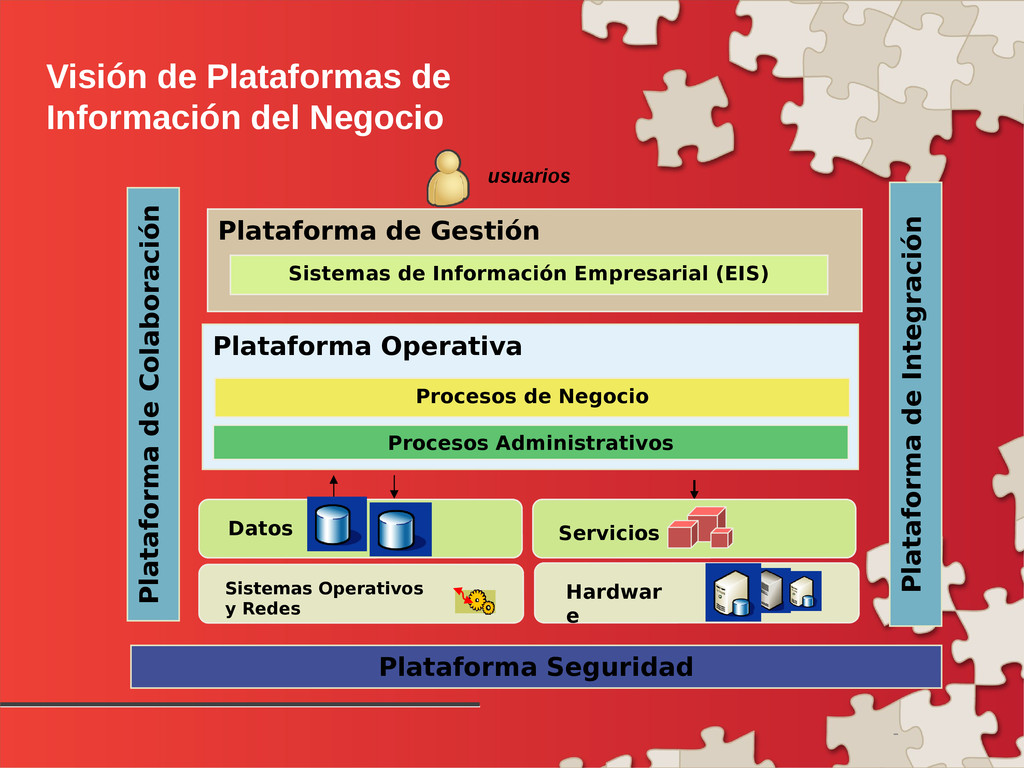

11. - Visión de Plataformas de Información del Negocio Plataforma de Gestión Plataforma Operativa Procesos de Negocio Procesos Administrativos Sistemas de Información Empresarial (EIS) Plataforma de Colaboración Datos Servicios Hardwar e Sistemas Operativos y Redes usuarios Plataforma de Integración Plataforma Seguridad

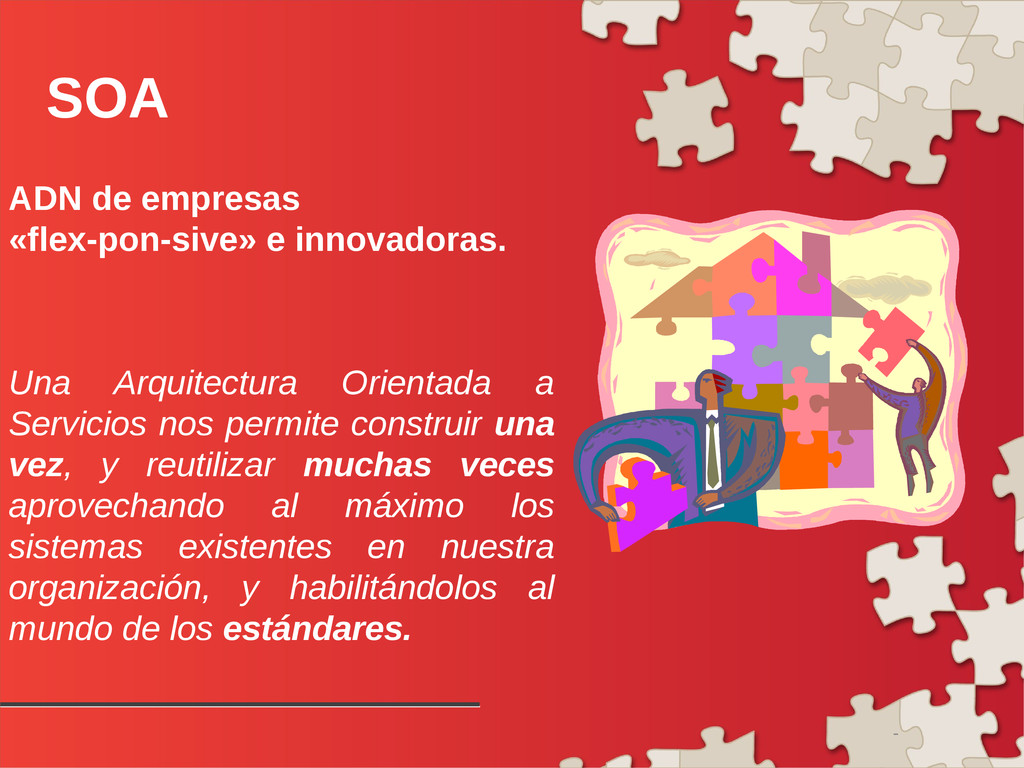

12. - SOA ADN de empresas «flex-pon-sive» e innovadoras. Una Arquitectura Orientada a Servicios nos permite construir una vez, y reutilizar muchas veces aprovechando al máximo los sistemas existentes en nuestra organización, y habilitándolos al mundo de los estándares.

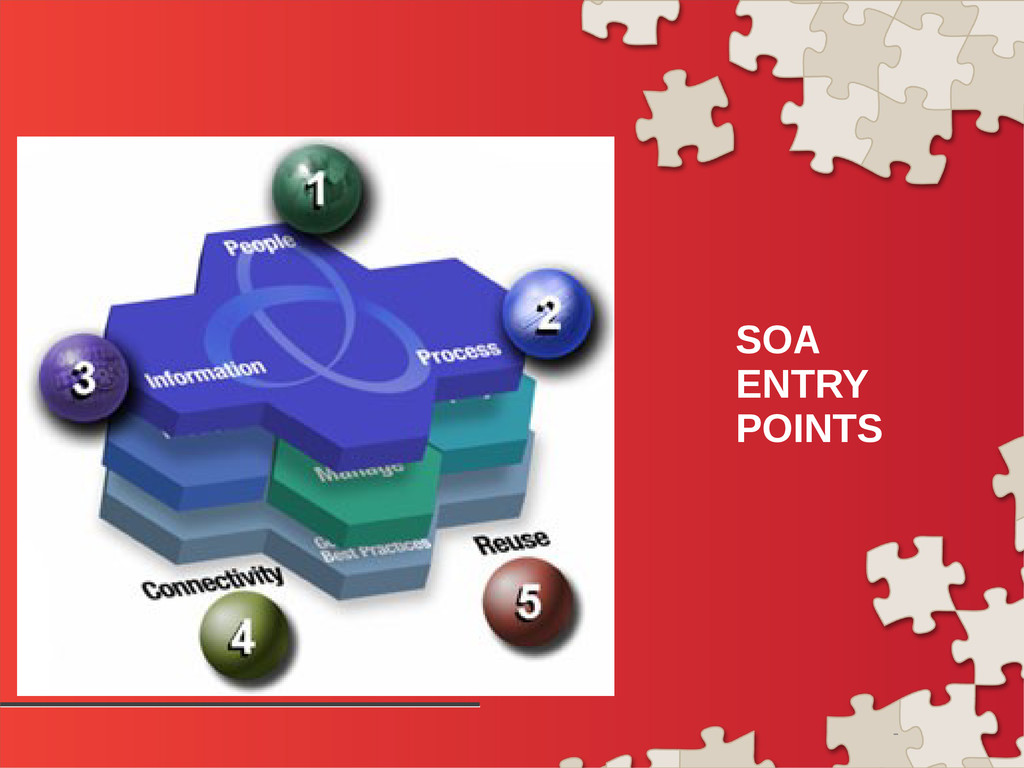

13. - SOA ENTRY POINTS
14. - NECESIDADES TI Optimización de Procesos y cambios a aplicaciones Compartir información. Colaboración productiva Construcción de aplicaciones flexibles y adaptables Toma de decisiones con mejor calidad de información Bajos costos de tecnología Asegurar acceso y reducir riesgos

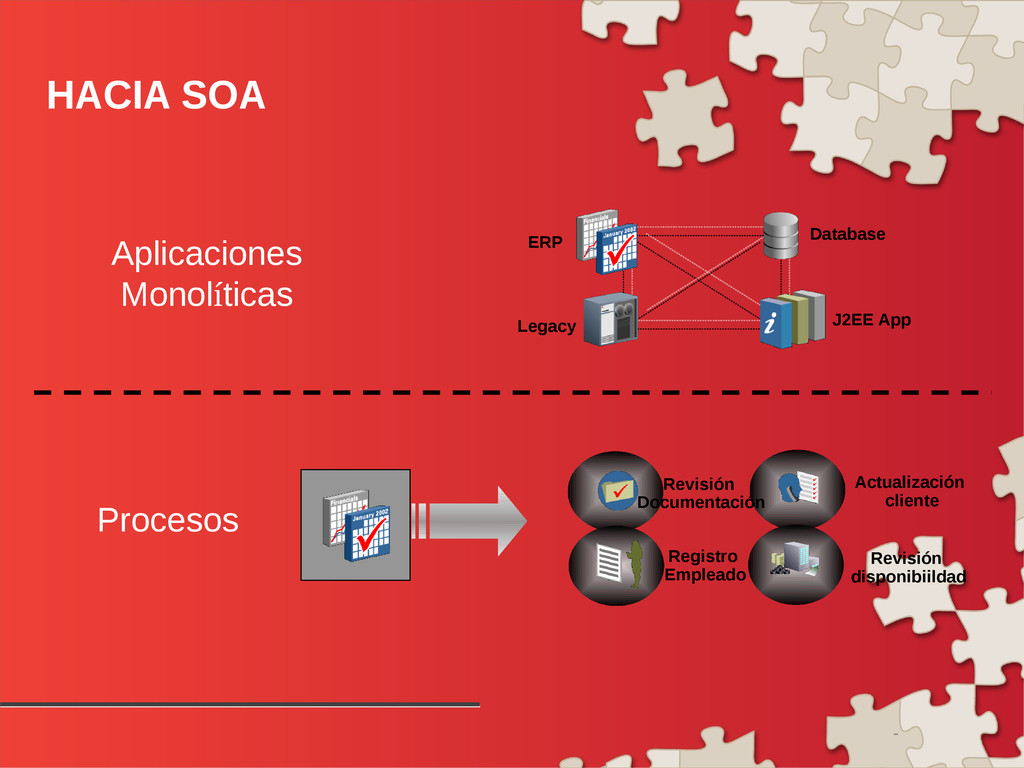

15. - HACIA SOA Aplicaciones Monolíticas Procesos Revisión Documentación Actualización cliente Registro Empleado Database J2EE App ERP Legacy Revisión disponibiildad
16. - … HACIA SOA 3. Consolidar Modelo Unico Datos 2. Orquestar y crear Procesos 1. Exponer funciones actuales como Servicios

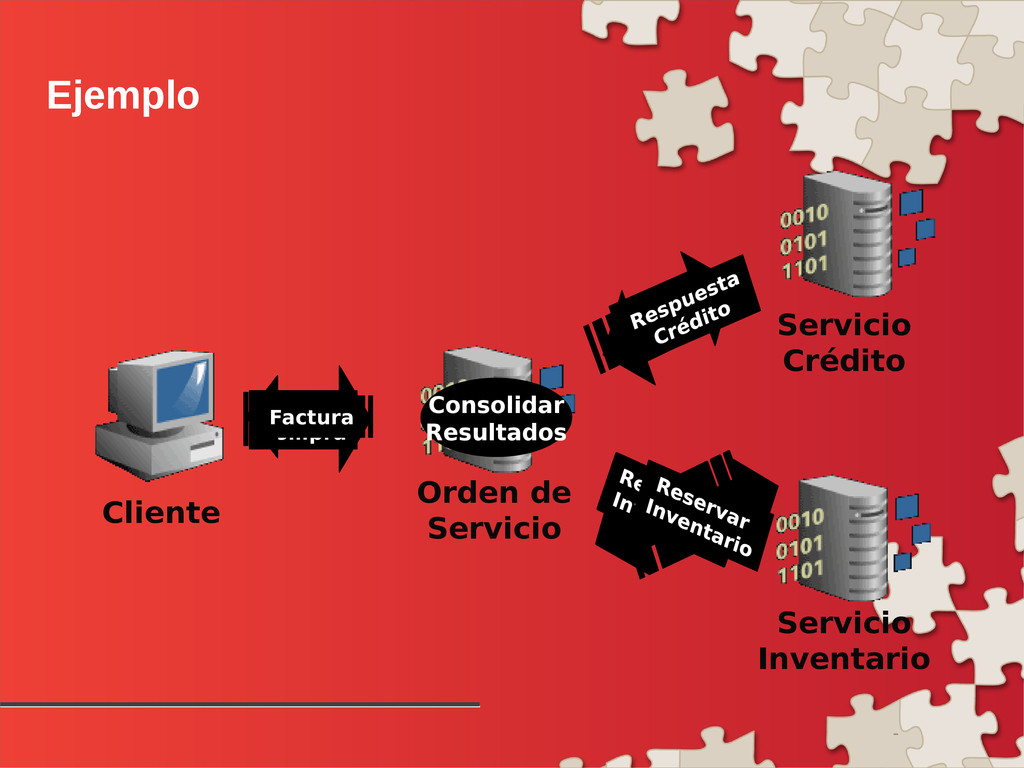

17. - Ejemplo Cliente Orden de Servicio Servicio Crédito Servicio Inventario Orden Compra Consolidar Resultados Factura

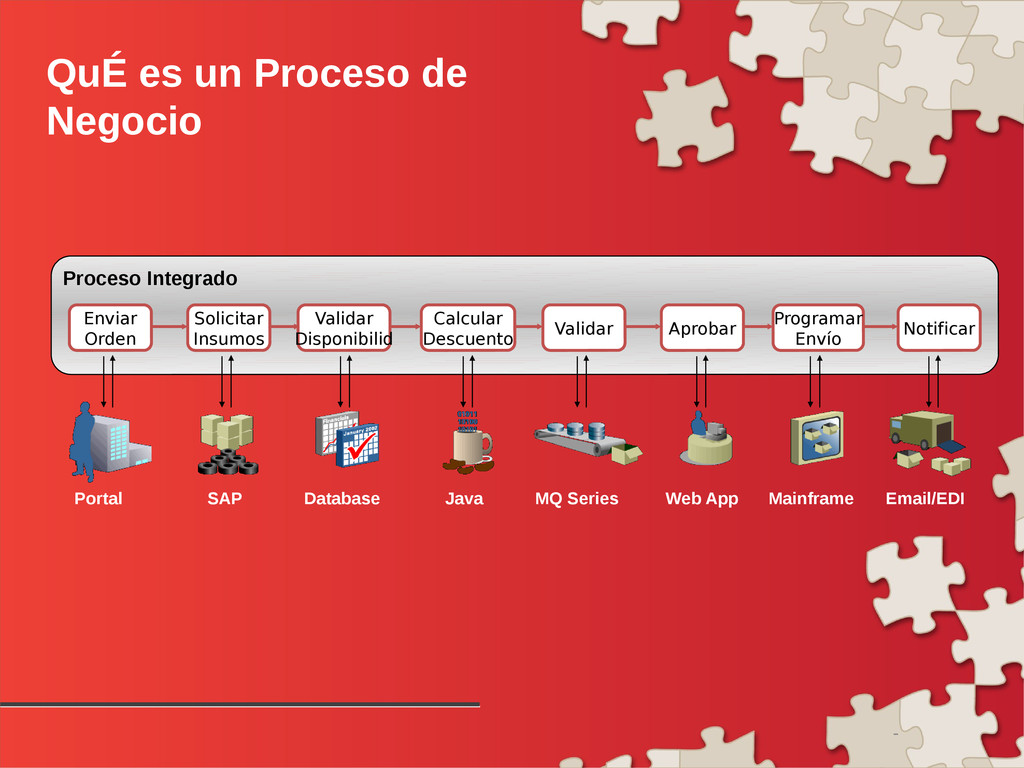

18. - QuÉ es un Proceso de Negocio Enviar Orden Solicitar Insumos Validar Disponibilid Validar Calcular Descuento Aprobar Programar Envío Notificar Proceso Integrado Portal SAP Database Java MQ Series Web App Mainframe Email/EDI

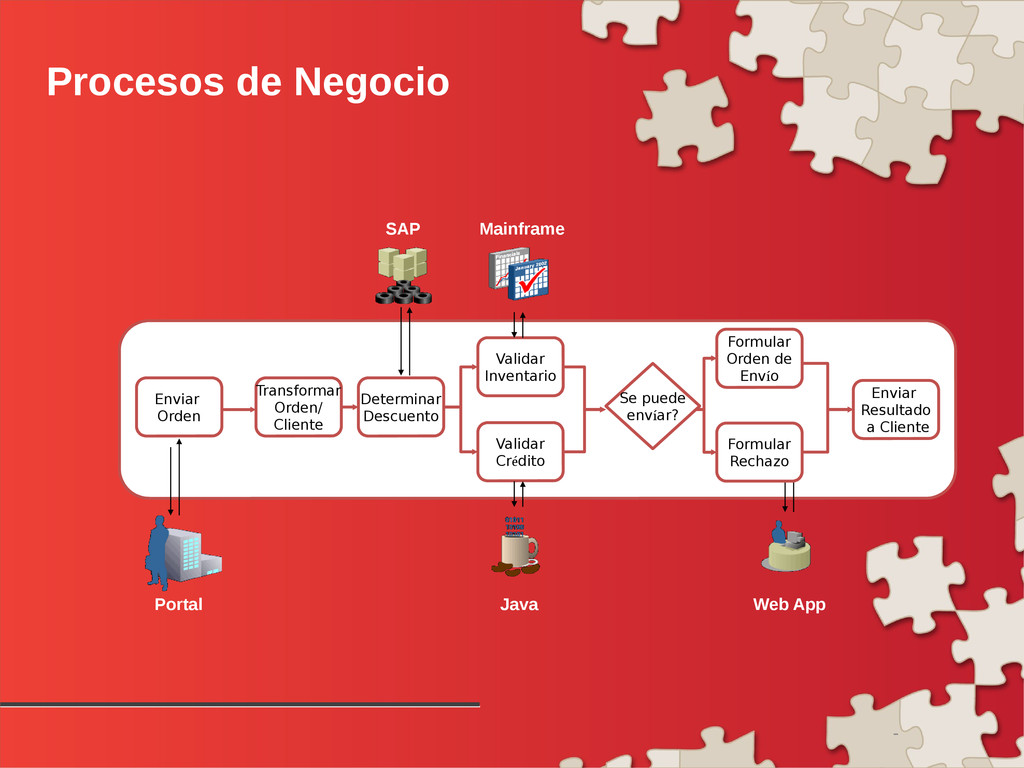

19. - Procesos de Negocio Enviar Orden Validar Inventario Validar Crédito Enviar Resultado a Cliente Portal SAP Java Web App Mainframe Formular Orden de Envío Formular Rechazo Se puede envíar? Transformar Orden/ Cliente Determinar Descuento

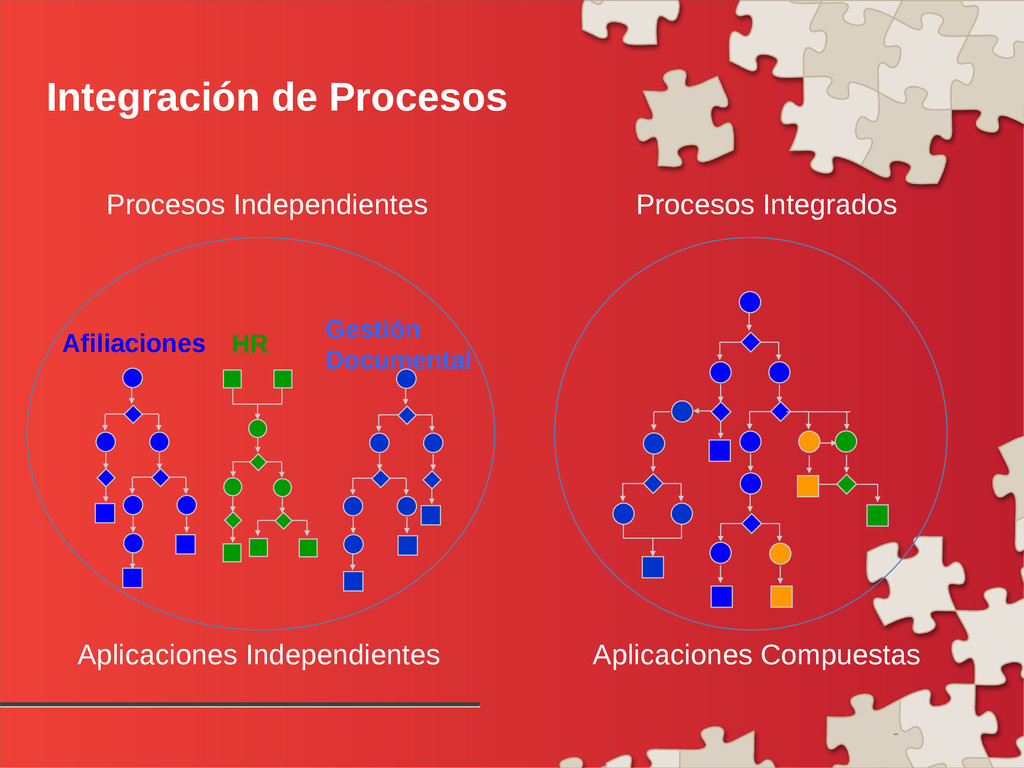

20. - Integración de Procesos Afiliaciones Gestión Documental HR Procesos Independientes Aplicaciones Independientes Procesos Integrados Aplicaciones Compuestas

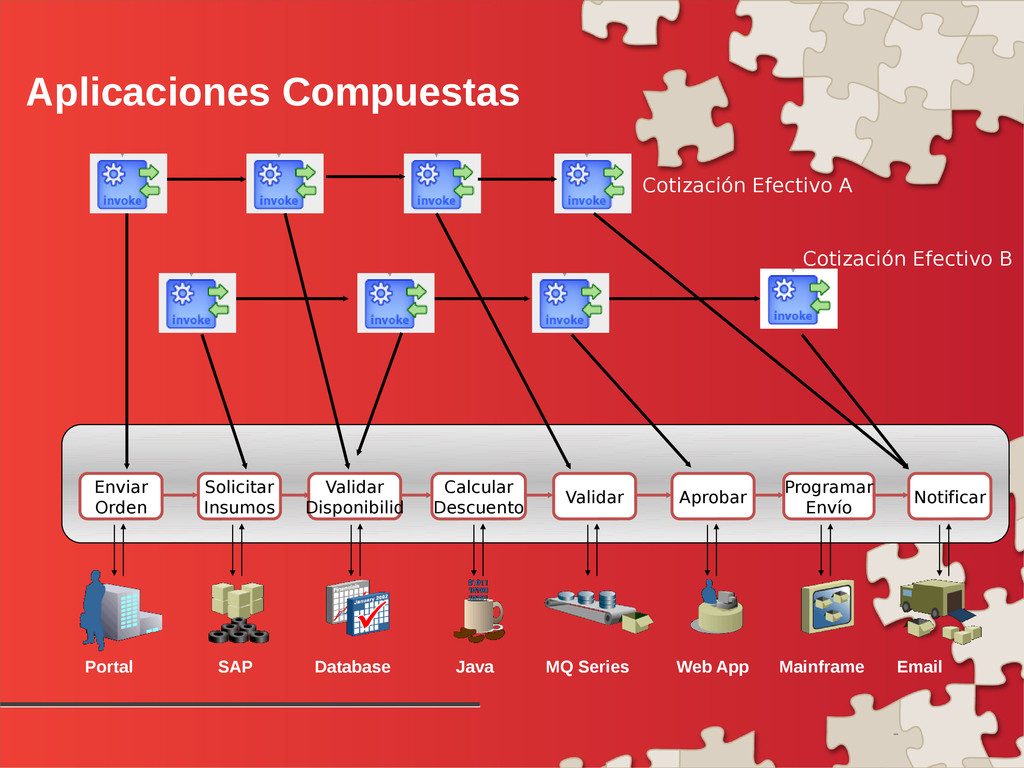

21. - Aplicaciones Compuestas Cotización Efectivo A Cotización Efectivo B Enviar Orden Solicitar Insumos Validar Disponibilid Validar Calcular Descuento Aprobar Programar Envío Notificar Portal SAP Database Java MQ Series Web App Mainframe Email

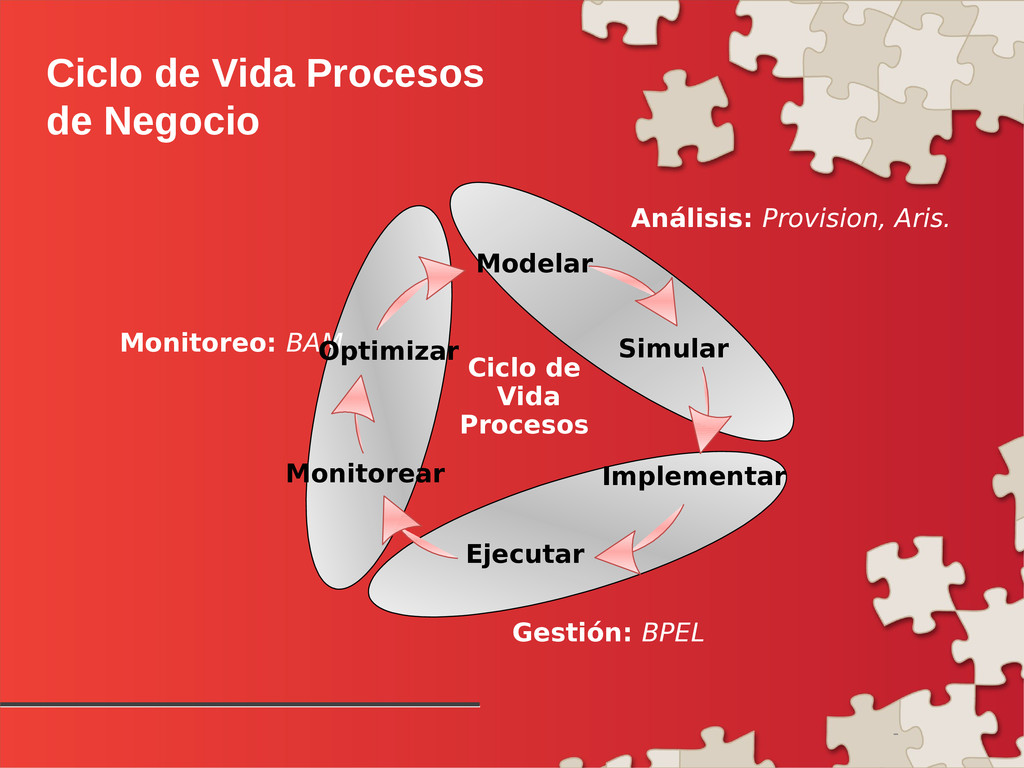

22. - Ciclo de Vida Procesos de Negocio Monitoreo: BAM Análisis: Provision, Aris. Modelar Simular Gestión: BPEL Implementar Ejecutar Monitorear Optimizar Ciclo de Vida Procesos
23. - COMPONENTES «CORE» DE SOA Aplicaciones Legadas / ERP Aplicaciones personalizadas Servicios Web WSDL/WSIF XML/XML Schema SOAP JCA JMS SERVICIOS DE NEGOCIO Lógica de Procesos XSLT/XQuery BPEL ORQUESTACIÓ N WS-Security GATEWAY Seguridad Fiabilidad Enrutamiento Dinámico WS-Policy, SAML Web Services Mgmt Monitoreo Optimización BAM MONITOREO Y OPTIMIZA JMX JMS / JBI INTEGRACIÓN UDDI ESB Integración de Aplicaciones y datos Las Aplicaciones Actuales Y Nuevas de Organización Procesos Globales a toda la organización Acceso de la información (Web 2.0).

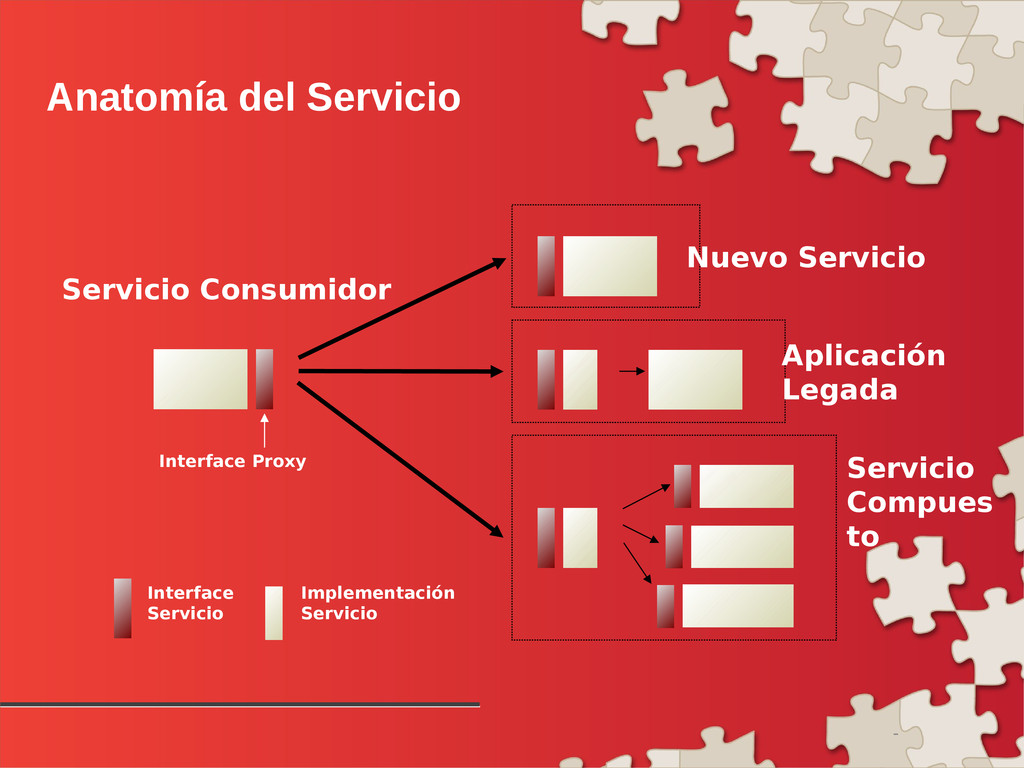

24. - Anatomía del Servicio Servicio Consumidor Interface Proxy Interface Servicio Implementación Servicio Nuevo Servicio Aplicación Legada Servicio Compues to

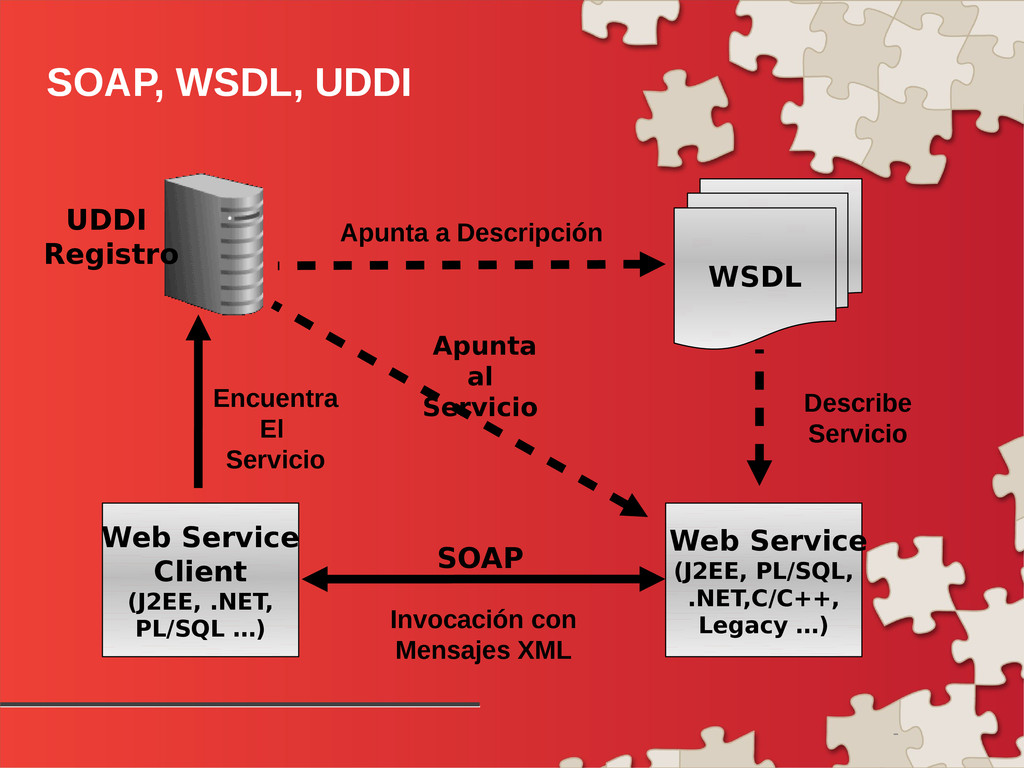

25. - SOAP, WSDL, UDDI WSDL Web Service (J2EE, PL/SQL, .NET,C/C++, Legacy …) Web Service Client (J2EE, .NET, PL/SQL …) Apunta a Descripción Describe Servicio Encuentra El Servicio Invocación con Mensajes XML SOAP UDDI Registro Apunta al Servicio

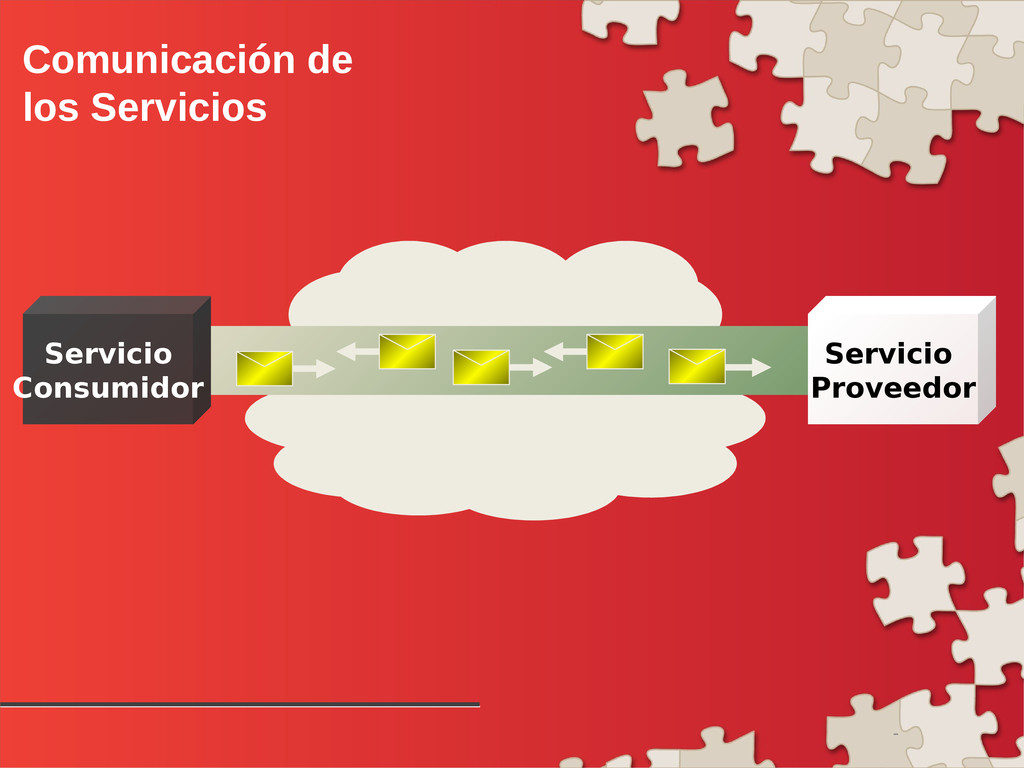

26. - Comunicación de los Servicios Servicio Consumidor Servicio Proveedor

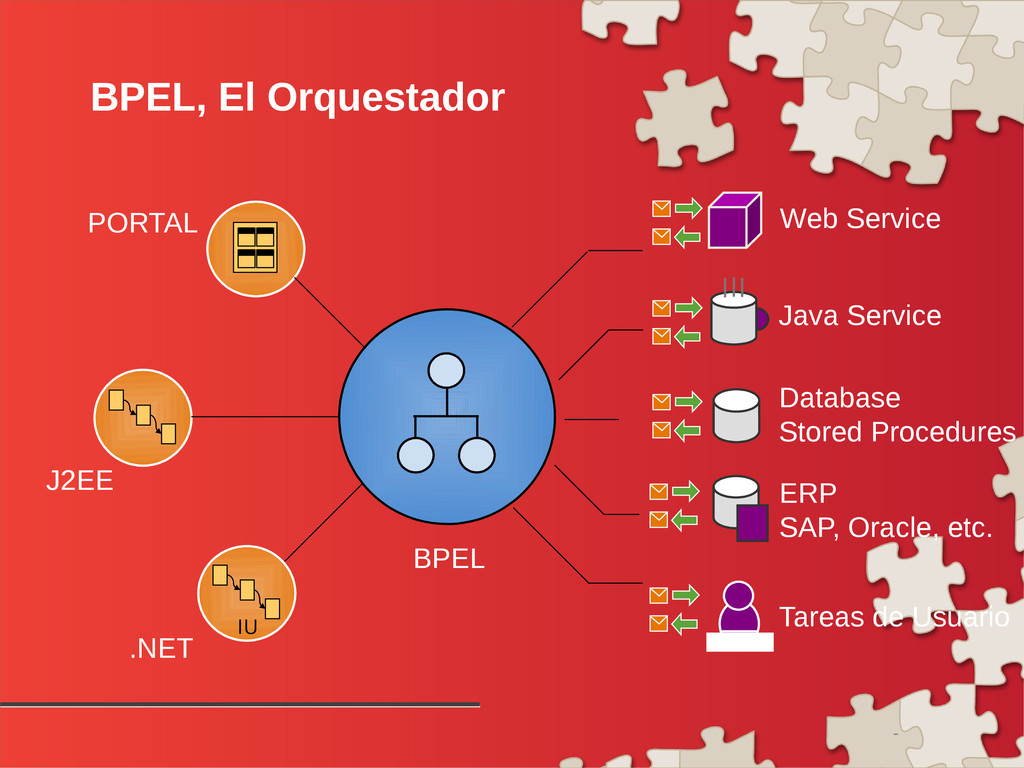

27. - ? BPEL BPEL, El Orquestador IU PORTAL J2EE .NET Web Service Java Service ERP SAP, Oracle, etc. Tareas de Usuario Database Stored Procedures

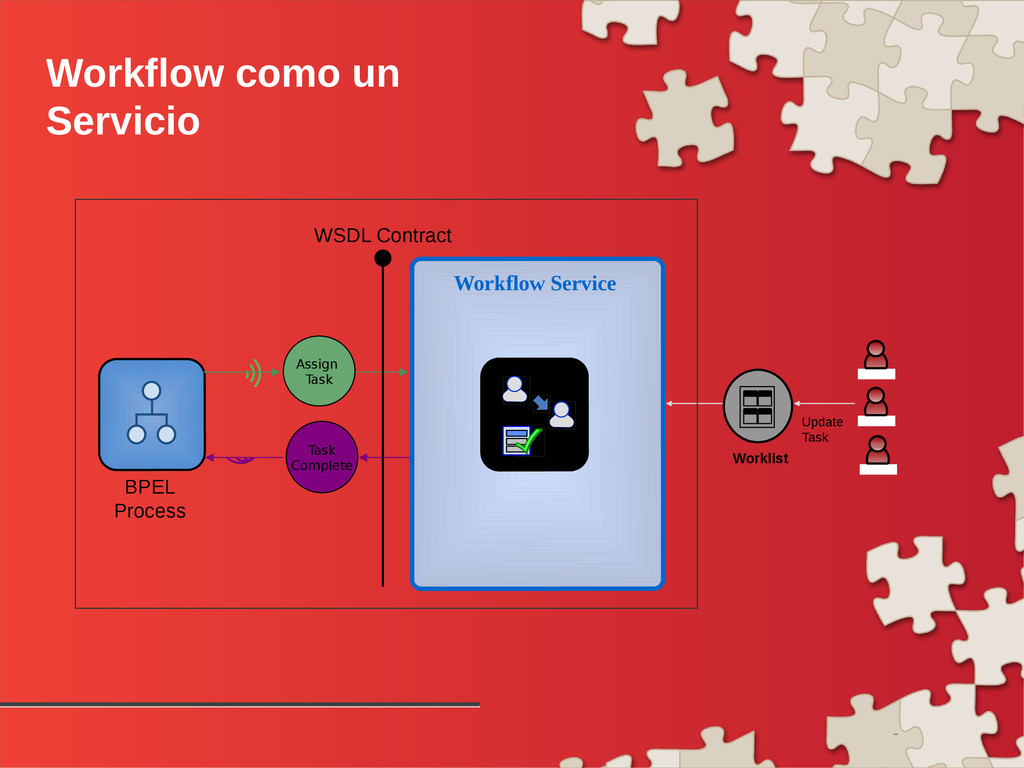

28. - Workflow como un Servicio Worklist Assign Task Task Complete Workflow Service Update Task BPEL Process WSDL Contract

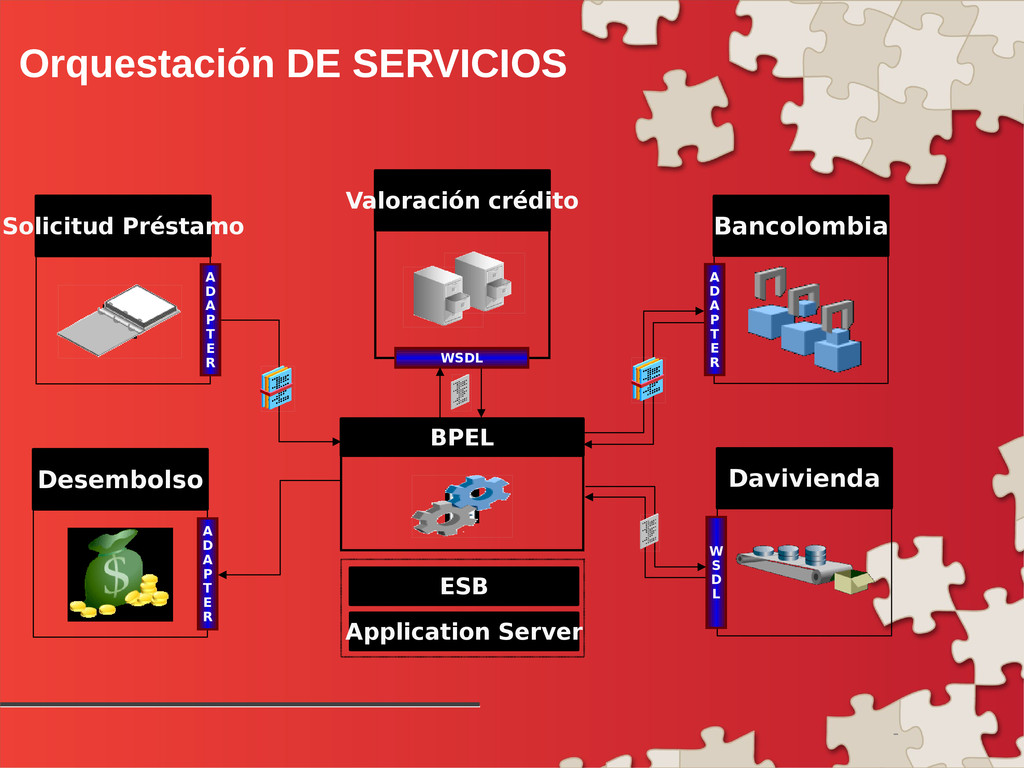

29. - Orquestación DE SERVICIOS BPEL Valoración crédito WSDL ESB Davivienda Solicitud Préstamo Bancolombia A D A P T E R A D A P T E R W S D L Desembolso A D A P T E R Application Server

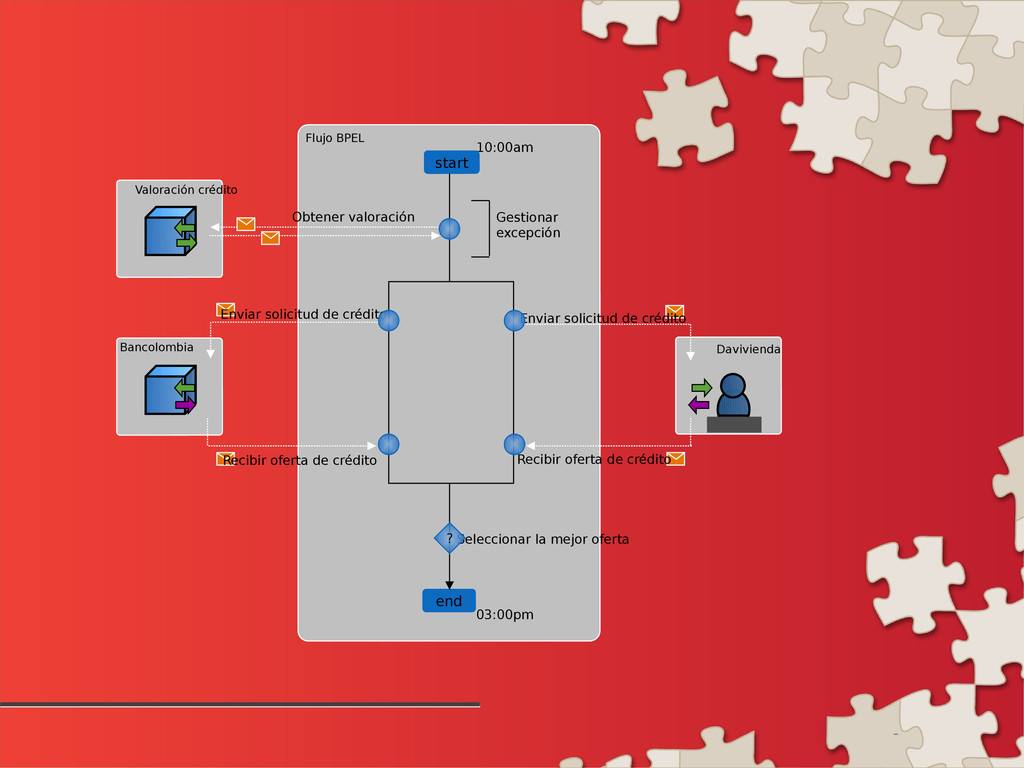

30. - Seleccionar la mejor oferta 10:00am Gestionar excepción Valoración crédito start end Flujo BPEL ? Bancolombia Davivienda Obtener valoración Enviar solicitud de crédito Recibir oferta de crédito 03:00pm Enviar solicitud de crédito Recibir oferta de crédito

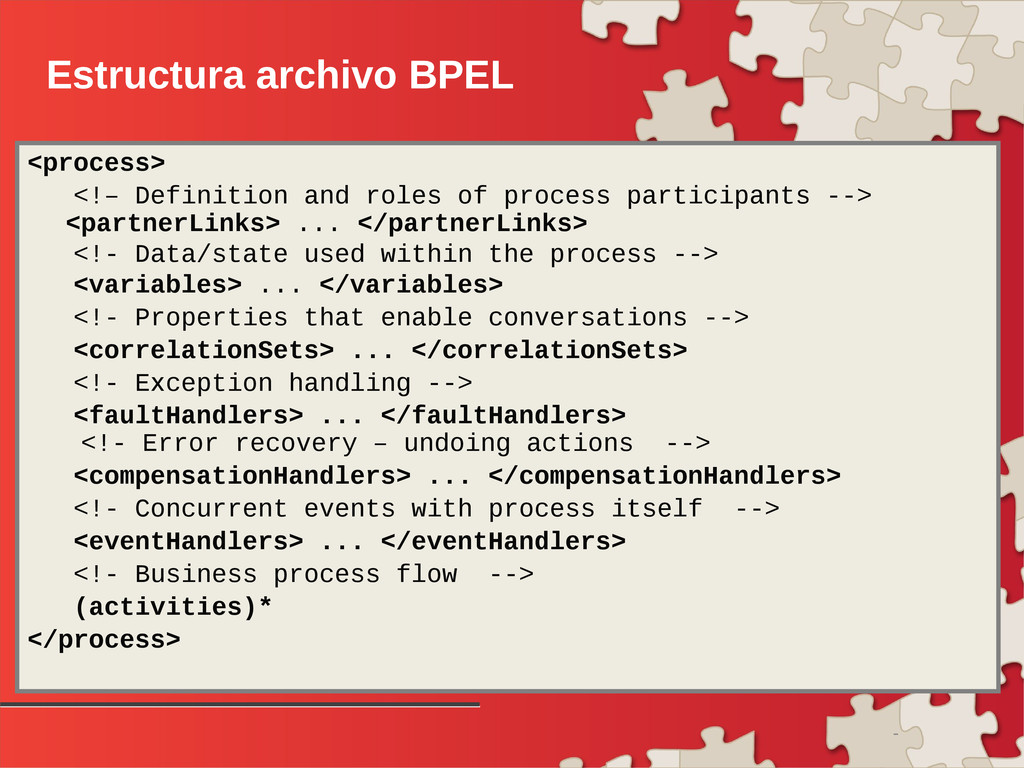

31. - Estructura archivo BPEL <process> <!– Definition and roles of process participants --> <partnerLinks> ... </partnerLinks> <!- Data/state used within the process --> <variables> ... </variables> <!- Properties that enable conversations --> <correlationSets> ... </correlationSets> <!- Exception handling --> <faultHandlers> ... </faultHandlers> <!- Error recovery – undoing actions --> <compensationHandlers> ... </compensationHandlers> <!- Concurrent events with process itself --> <eventHandlers> ... </eventHandlers> <!- Business process flow --> (activities)* </process>

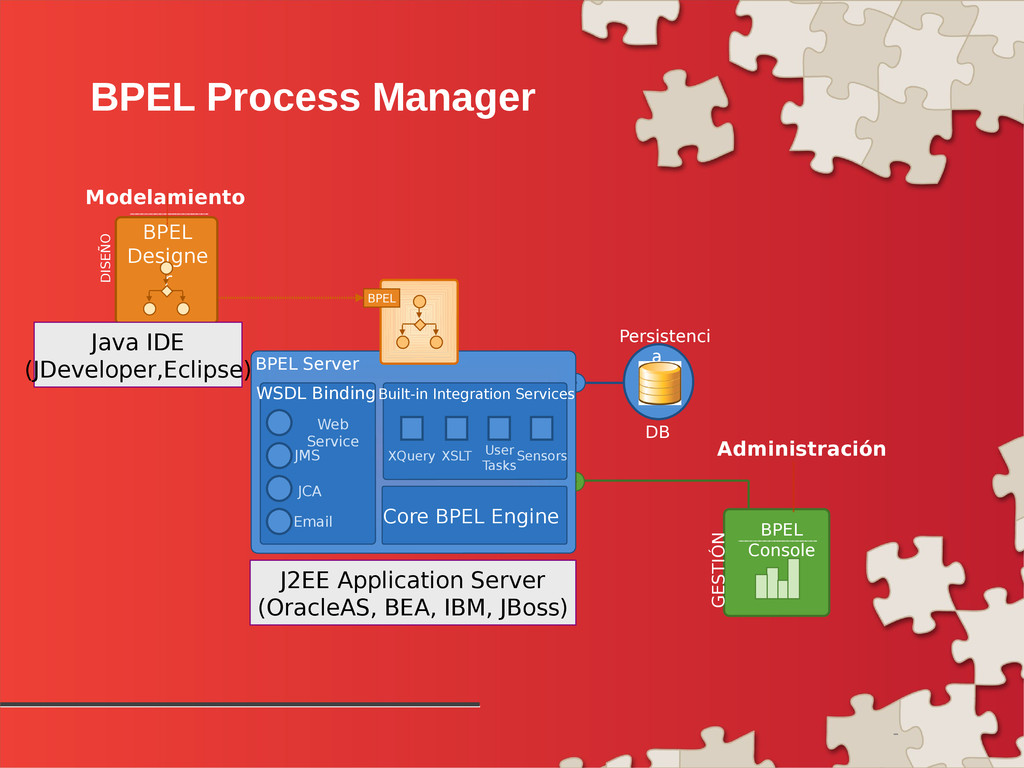

32. - BPEL Process Manager J2EE Application Server (OracleAS, BEA, IBM, JBoss) BPEL Console GESTIÓN Persistenci a Core BPEL Engine WSDL BindingBuilt-in Integration Services JCA Web Service JMS Email XQuery XSLT User Tasks BPEL BPEL Designe r DISEÑO DB BPEL Server Sensors Modelamiento Administración Java IDE (JDeveloper,Eclipse)

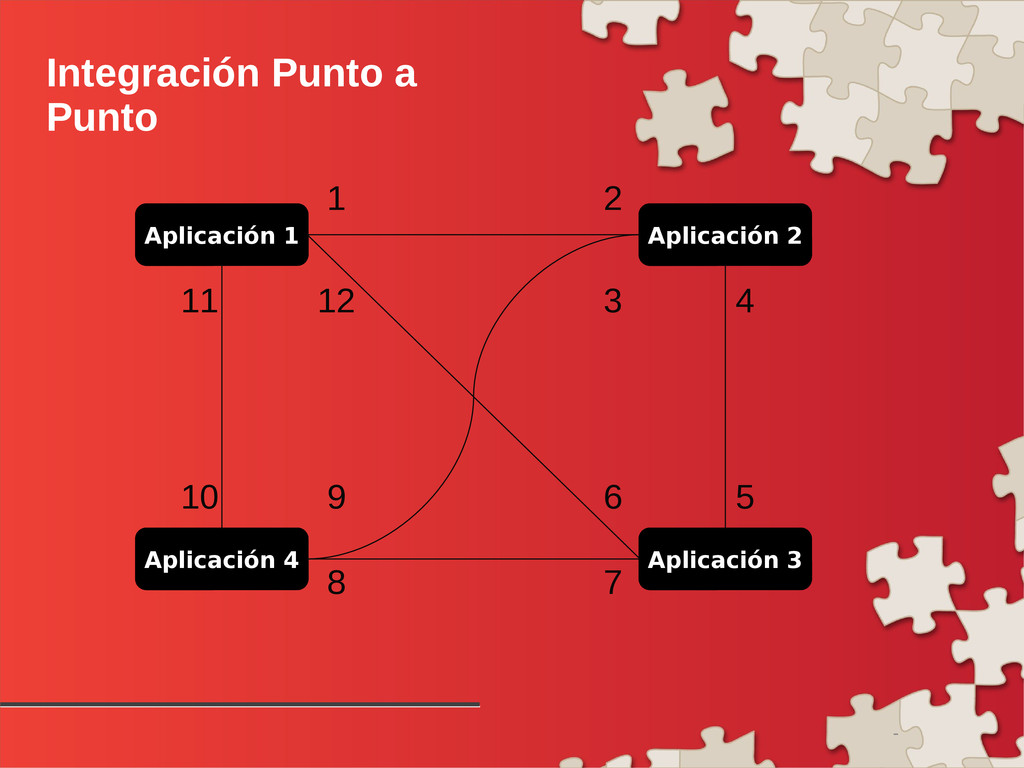

33. - Integración Punto a Punto Aplicación 1 Aplicación 4 Aplicación 3 Aplicación 2 1 2 3 4 5 6 11 10 9 8 7 12

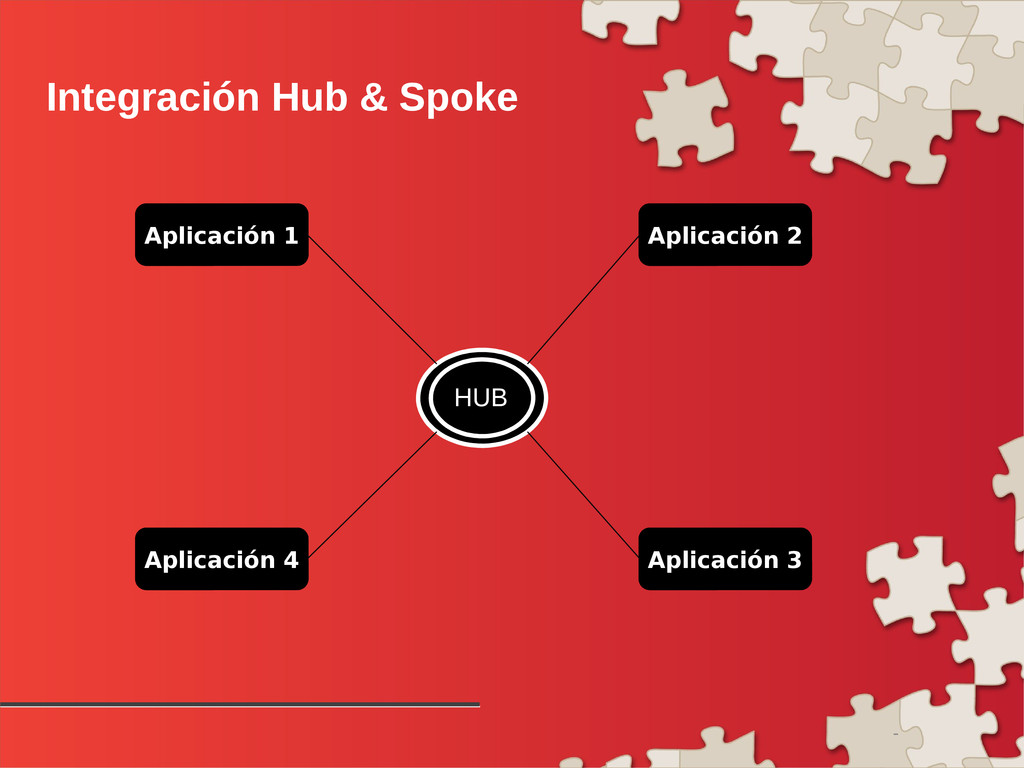

34. - Integración Hub & Spoke Aplicación 1 Aplicación 4 Aplicación 3 Aplicación 2 HUB
35. - Enterprise Service Bus - ESB SOAP/HTTP/ Reliable SOAP ERP Legacy CRM Portal .NET B2B JMS, MQ, TIBCO Local, In Memory ADAPTER ADAPTER WSDL WSDL WSDL Transporte ADAPTER

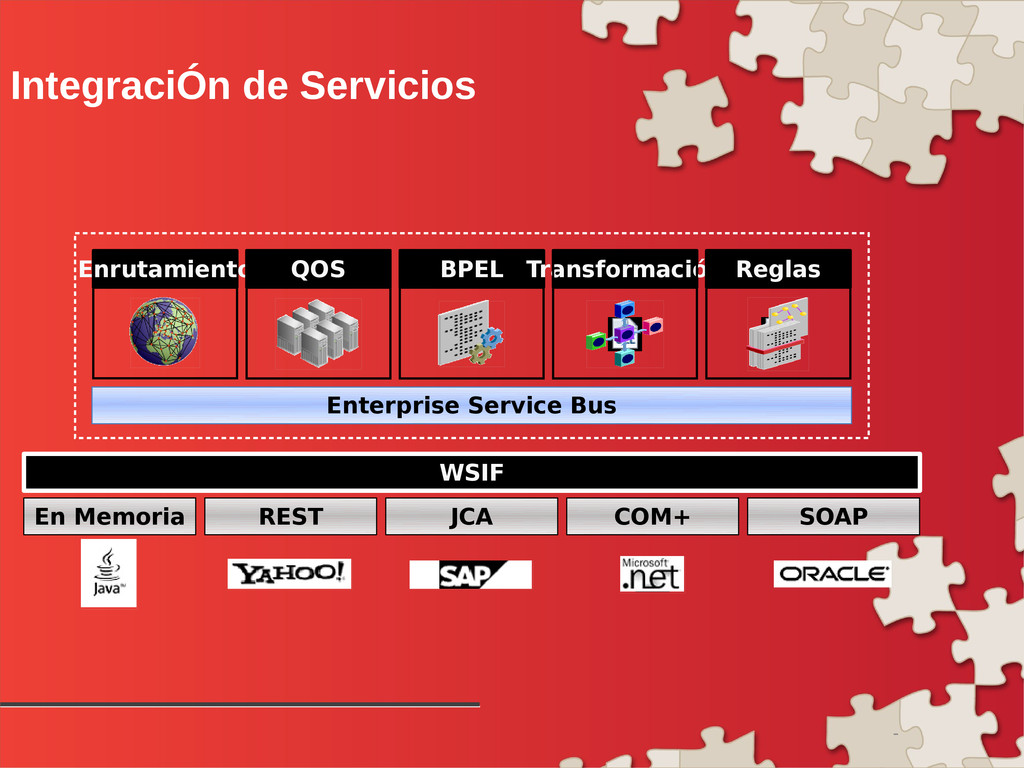

36. - IntegraciÓn de Servicios Enterprise Service Bus Enrutamiento QOS BPEL Transformación Reglas WSIF En Memoria REST JCA COM+ SOAP

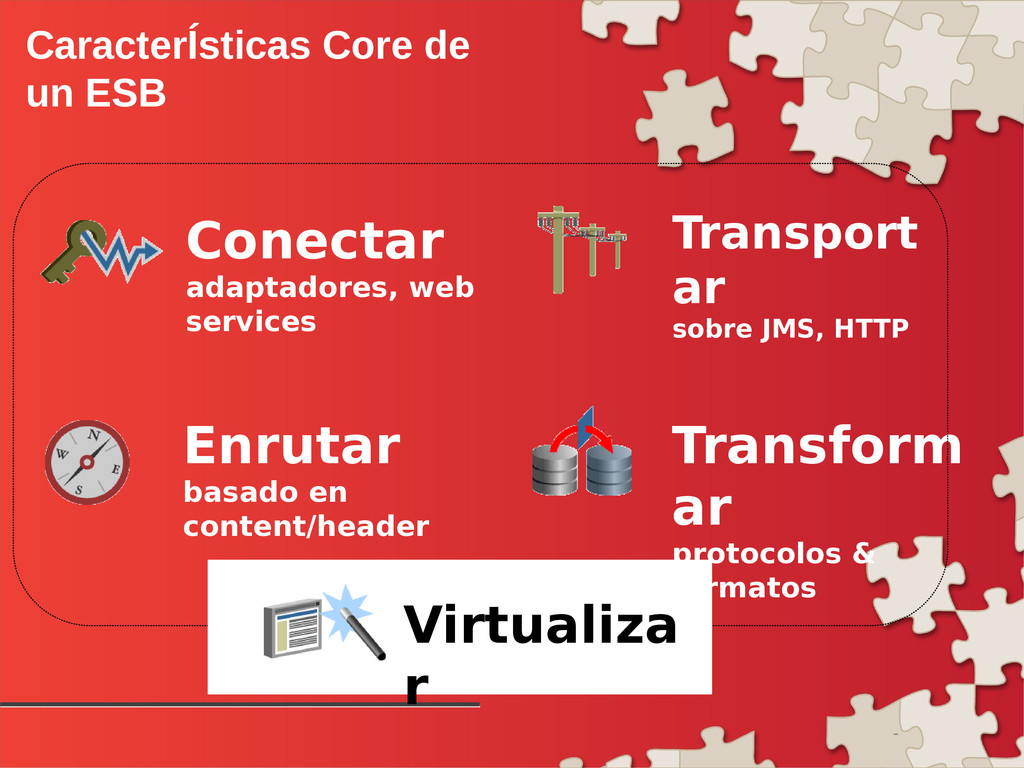

37. - CaracterÍsticas Core de un ESB Transport ar sobre JMS, HTTP Enrutar basado en content/header Transform ar protocolos & formatos Conectar adaptadores, web services Virtualiza r

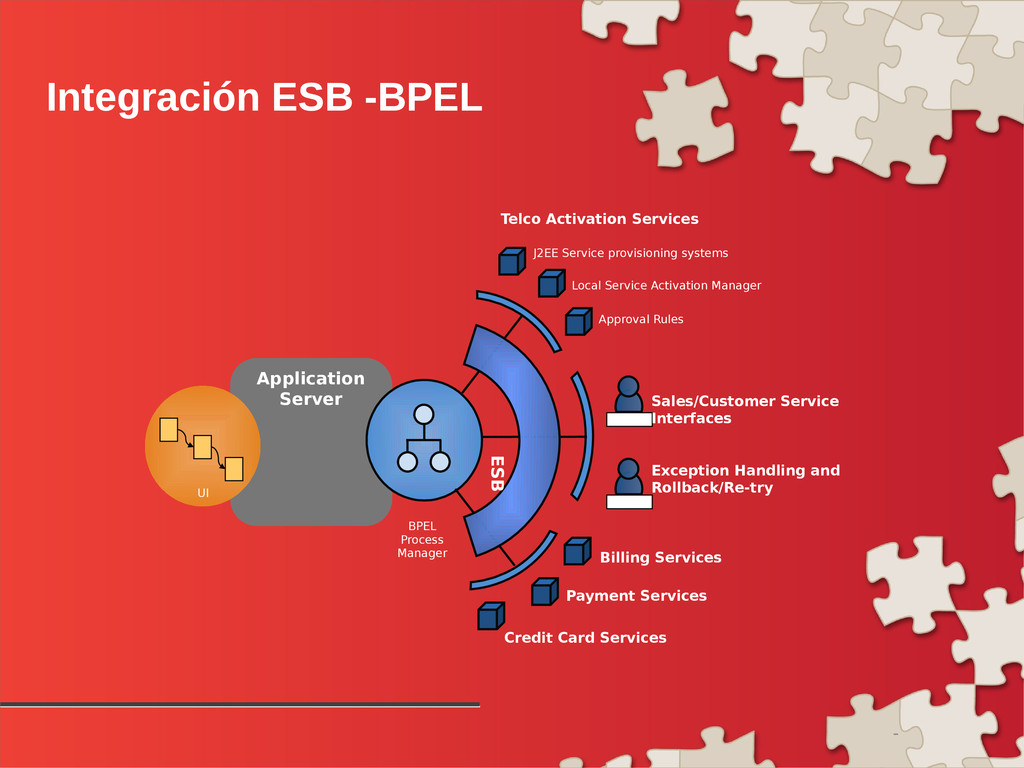

38. - Integración ESB -BPEL BPEL Process Manager Telco Activation Services J2EE Service provisioning systems Local Service Activation Manager Approval Rules Sales/Customer Service Interfaces Exception Handling and Rollback/Re-try Billing Services Credit Card Services Payment Services Application Server ESB UI

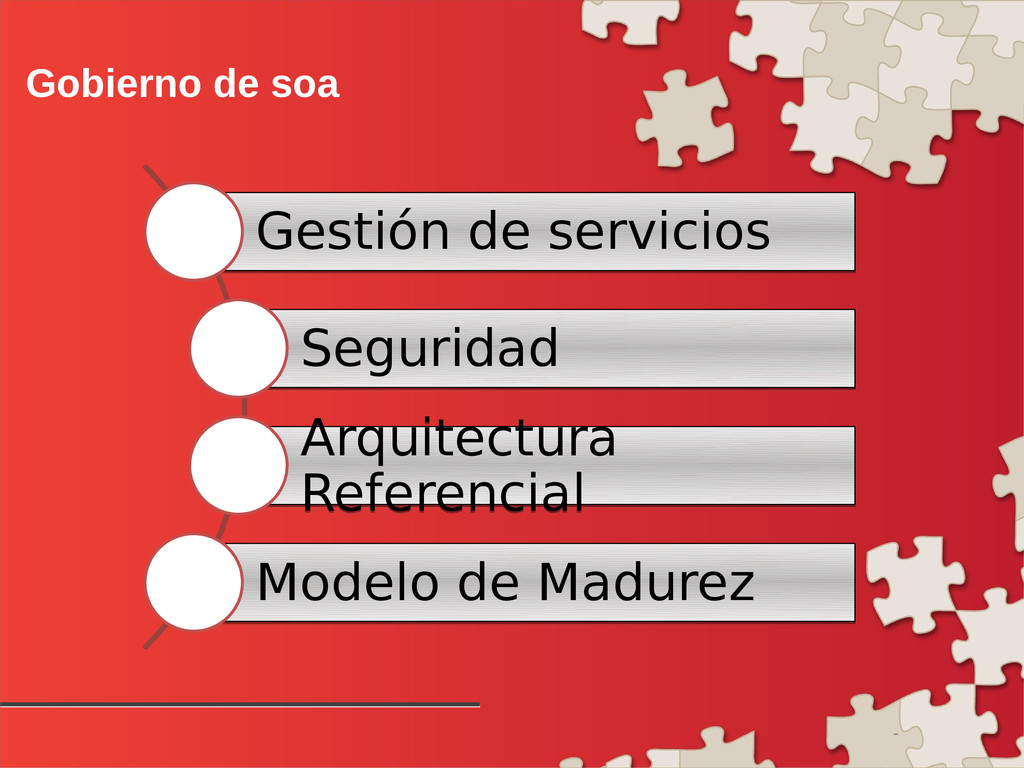

39. - Gestión de servicios Gestión de servicios Seguridad Seguridad Arquitectura Referencial Arquitectura Referencial Modelo de Madurez Modelo de Madurez Gobierno de soa

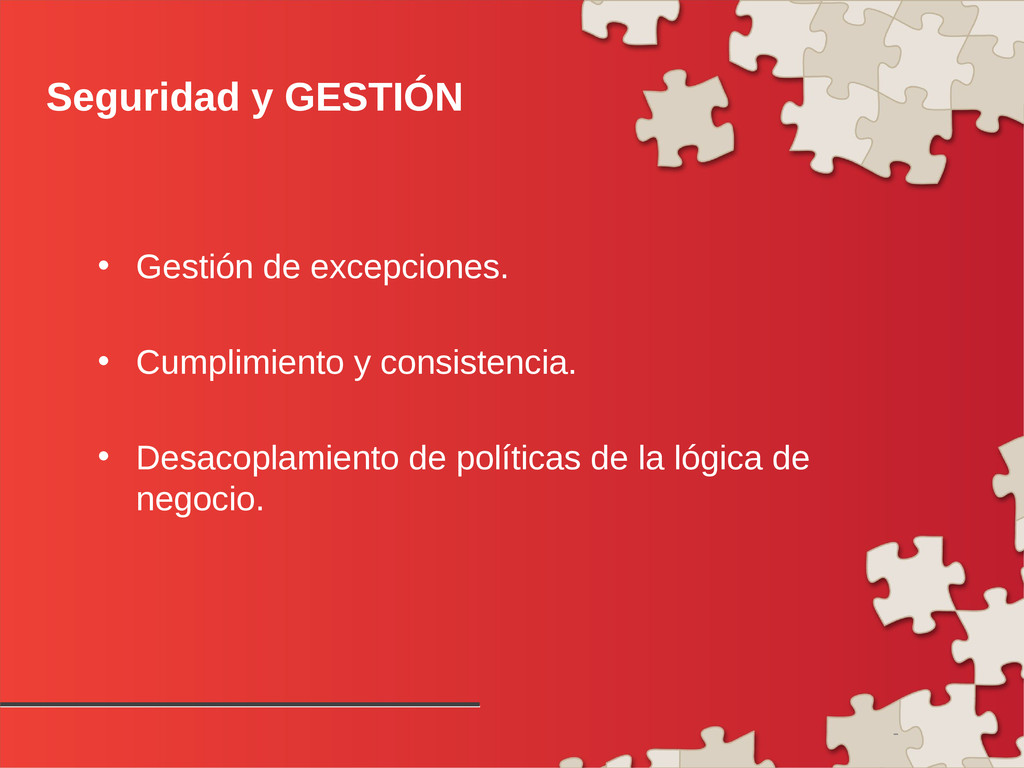

40. - Seguridad y GESTIÓN • Gestión de excepciones. • Cumplimiento y consistencia. • Desacoplamiento de políticas de la lógica de negocio.

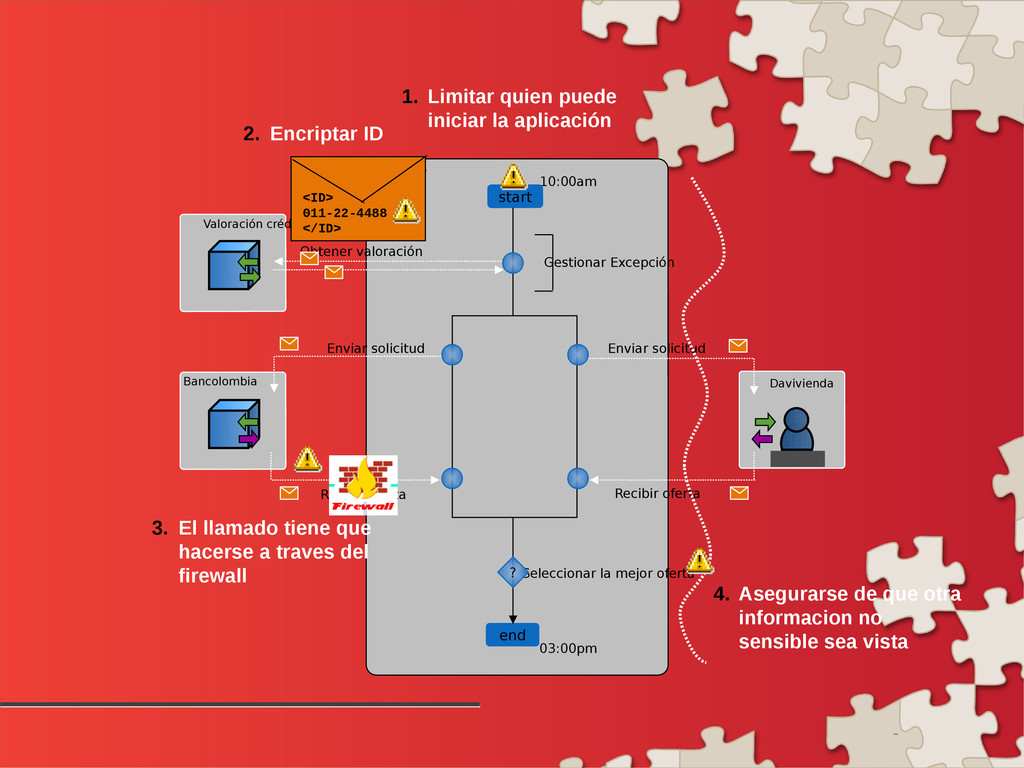

41. - Seleccionar la mejor oferta 10:00am Gestionar Excepción Valoración crédito start end BPEL Flow ? Bancolombia Davivienda Obtener valoración Enviar solicitud Recibir oferta 03:00pm Enviar solicitud Recibir oferta BPEL Flow <ID> 011-22-4488 </ID> 2. Encriptar ID 1. Limitar quien puede iniciar la aplicación 3. El llamado tiene que hacerse a traves del firewall 4. Asegurarse de que otra informacion no sensible sea vista

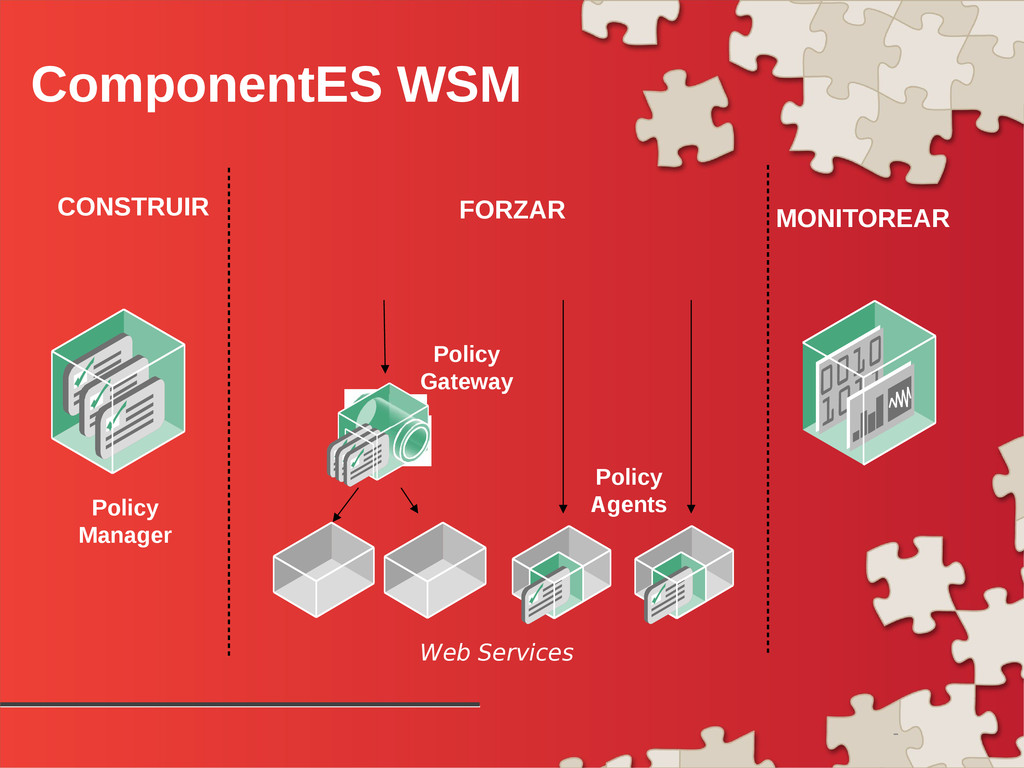

42. - ComponentES WSM CONSTRUIR FORZAR MONITOREAR Policy Manager Policy Gateway Policy Agents Web Services

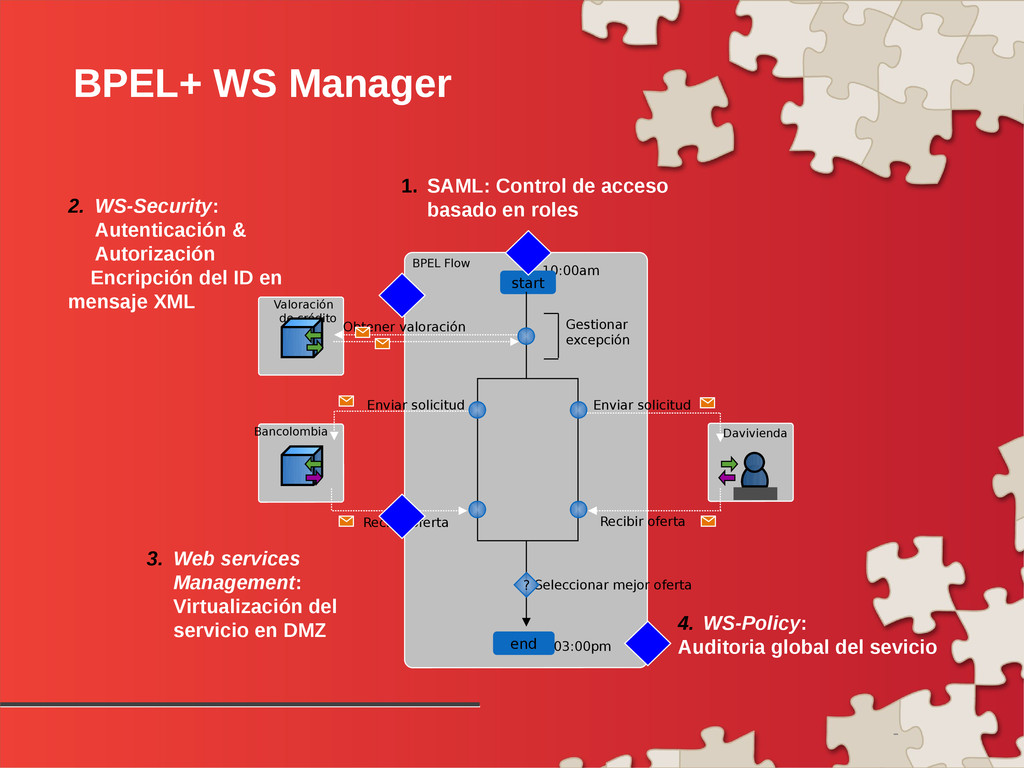

43. - Seleccionar mejor oferta 10:00am Gestionar excepción Valoración de crédito start end BPEL Flow ? Bancolombia Davivienda Obtener valoración Enviar solicitud Recibir oferta 03:00pm Enviar solicitud Recibir oferta BPEL+ WS Manager 1. SAML: Control de acceso basado en roles 2. WS-Security: Autenticación & Autorización Encripción del ID en mensaje XML 3. Web services Management: Virtualización del servicio en DMZ 4. WS-Policy: Auditoria global del sevicio

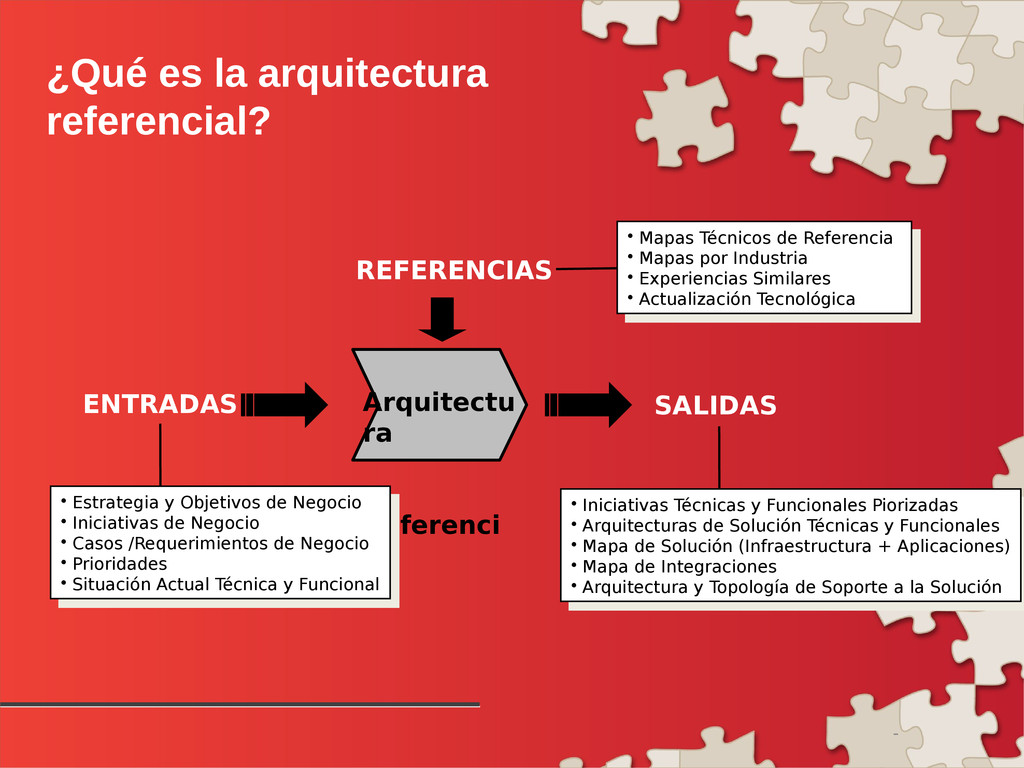

44. - Arquitectu ra Referenci al ENTRADAS SALIDAS REFERENCIAS • Estrategia y Objetivos de Negocio • Iniciativas de Negocio • Casos /Requerimientos de Negocio • Prioridades • Situación Actual Técnica y Funcional • Estrategia y Objetivos de Negocio • Iniciativas de Negocio • Casos /Requerimientos de Negocio • Prioridades • Situación Actual Técnica y Funcional • Mapas Técnicos de Referencia • Mapas por Industria • Experiencias Similares • Actualización Tecnológica • Mapas Técnicos de Referencia • Mapas por Industria • Experiencias Similares • Actualización Tecnológica ¿Qué es la arquitectura referencial? • Iniciativas Técnicas y Funcionales Piorizadas • Arquitecturas de Solución Técnicas y Funcionales • Mapa de Solución (Infraestructura + Aplicaciones) • Mapa de Integraciones • Arquitectura y Topología de Soporte a la Solución • Iniciativas Técnicas y Funcionales Piorizadas • Arquitecturas de Solución Técnicas y Funcionales • Mapa de Solución (Infraestructura + Aplicaciones) • Mapa de Integraciones • Arquitectura y Topología de Soporte a la Solución

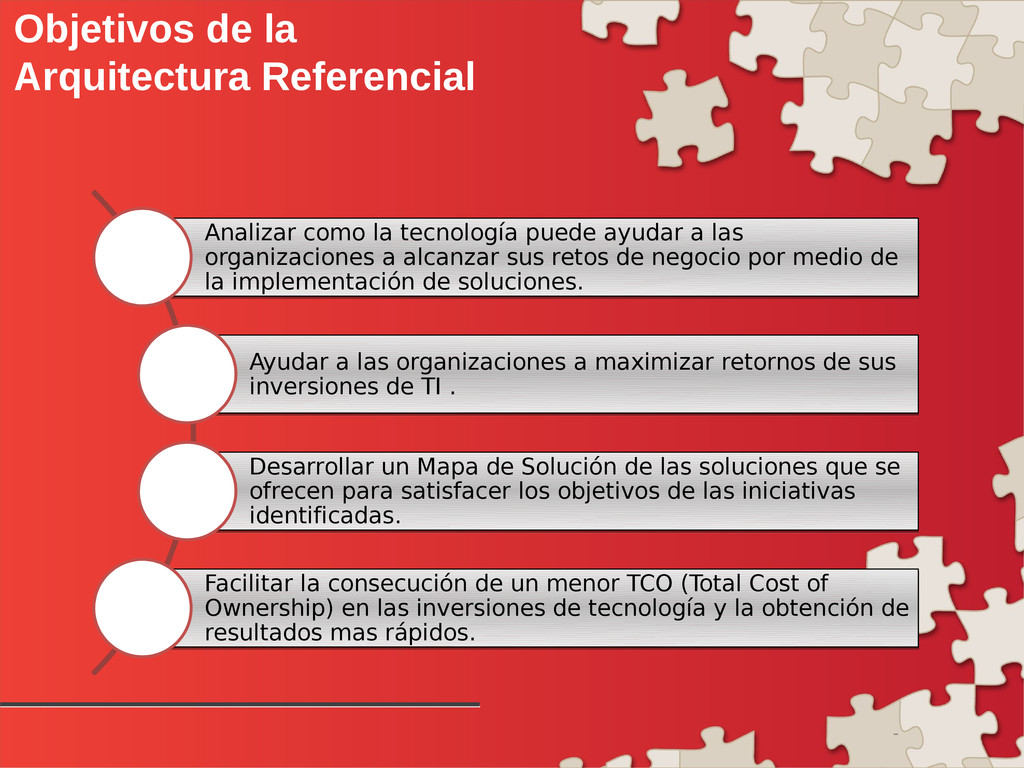

45. - Analizar como la tecnología puede ayudar a las organizaciones a alcanzar sus retos de negocio por medio de la implementación de soluciones. Analizar como la tecnología puede ayudar a las organizaciones a alcanzar sus retos de negocio por medio de la implementación de soluciones. Ayudar a las organizaciones a maximizar retornos de sus inversiones de TI . Ayudar a las organizaciones a maximizar retornos de sus inversiones de TI . Desarrollar un Mapa de Solución de las soluciones que se ofrecen para satisfacer los objetivos de las iniciativas identificadas. Desarrollar un Mapa de Solución de las soluciones que se ofrecen para satisfacer los objetivos de las iniciativas identificadas. Facilitar la consecución de un menor TCO (Total Cost of Ownership) en las inversiones de tecnología y la obtención de resultados mas rápidos. Facilitar la consecución de un menor TCO (Total Cost of Ownership) en las inversiones de tecnología y la obtención de resultados mas rápidos. Objetivos de la Arquitectura Referencial

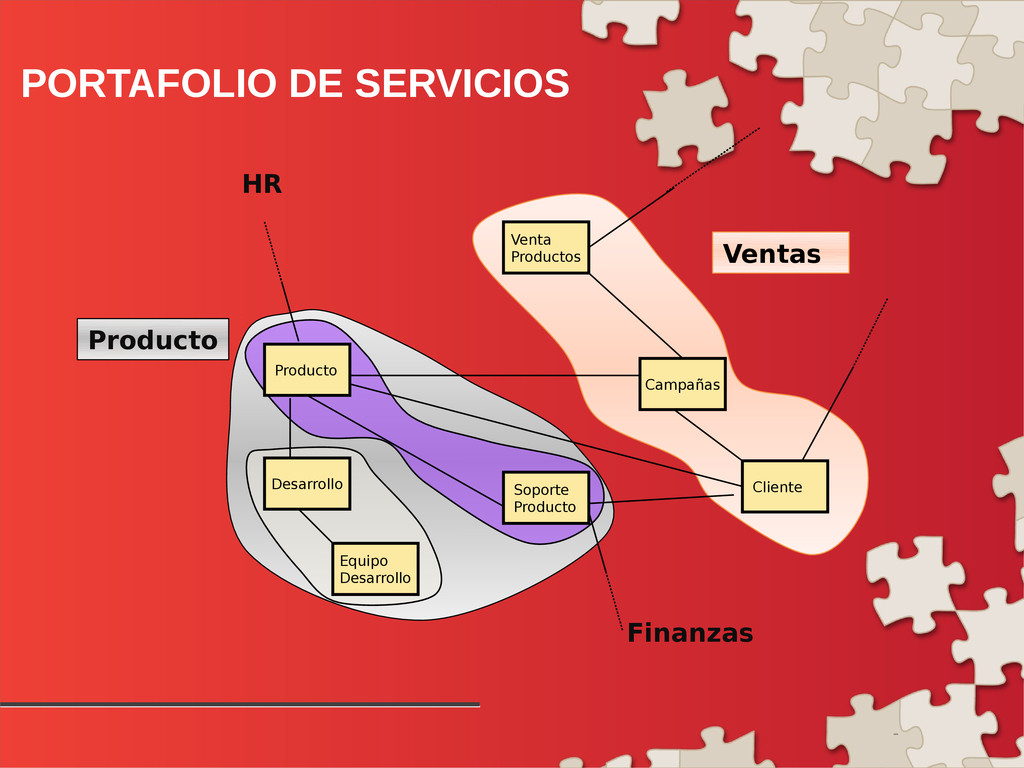

46. - Producto Cliente Venta Productos Campañas Producto Soporte Producto Ventas Desarrollo Equipo Desarrollo Finanzas HR PORTAFOLIO DE SERVICIOS

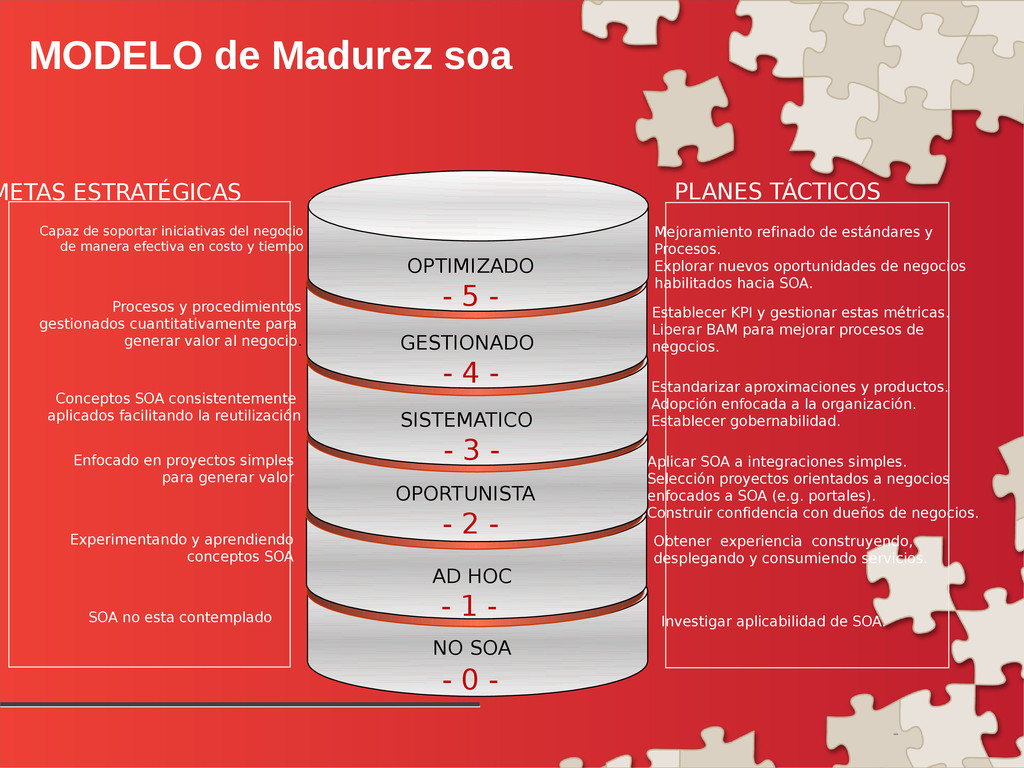

47. - NO SOA - 0 - METAS ESTRATÉGICAS PLANES TÁCTICOS SOA no esta contemplado Investigar aplicabilidad de SOA. AD HOC - 1 - Experimentando y aprendiendo conceptos SOA Obtener experiencia construyendo, desplegando y consumiendo servicios. Enfocado en proyectos simples para generar valor Aplicar SOA a integraciones simples. Selección proyectos orientados a negocios enfocados a SOA (e.g. portales). Construir confidencia con dueños de negocios. OPORTUNISTA - 2 - Conceptos SOA consistentemente aplicados facilitando la reutilización Estandarizar aproximaciones y productos. Adopción enfocada a la organización. Establecer gobernabilidad. SISTEMATICO - 3 - Procesos y procedimientos gestionados cuantitativamente para generar valor al negocio. Establecer KPI y gestionar estas métricas. Liberar BAM para mejorar procesos de negocios. GESTIONADO - 4 - Capaz de soportar iniciativas del negocio de manera efectiva en costo y tiempo Mejoramiento refinado de estándares y Procesos. Explorar nuevos oportunidades de negocios habilitados hacia SOA. OPTIMIZADO - 5 - MODELO de Madurez soa

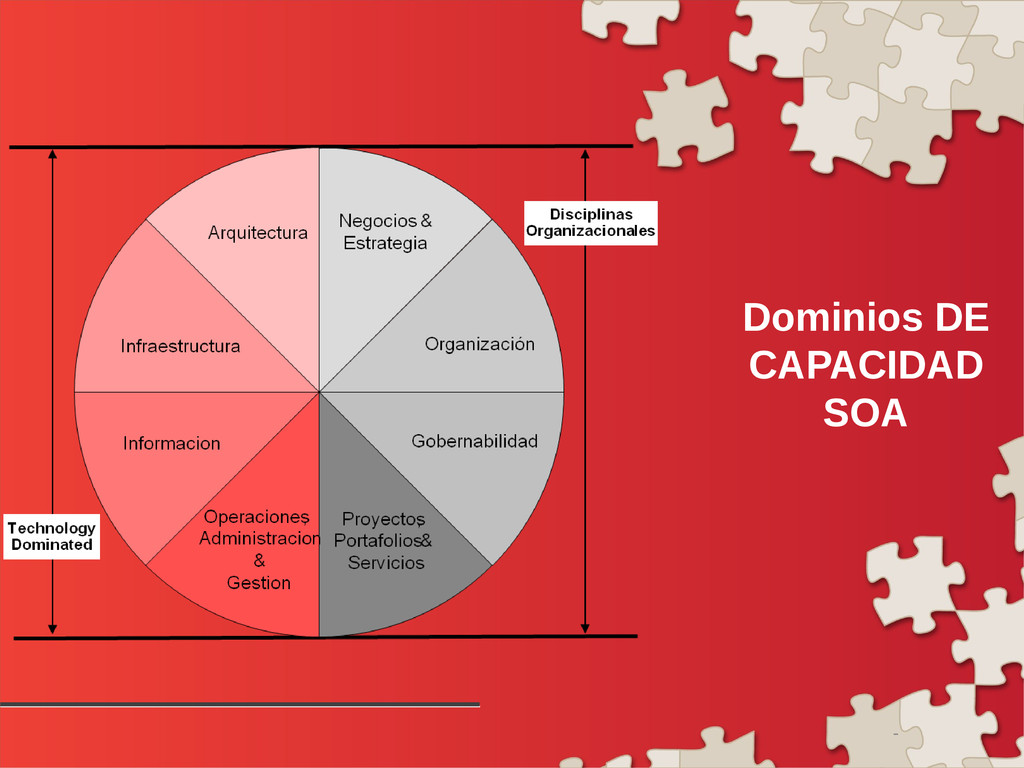

48. - Dominios DE CAPACIDAD SOA

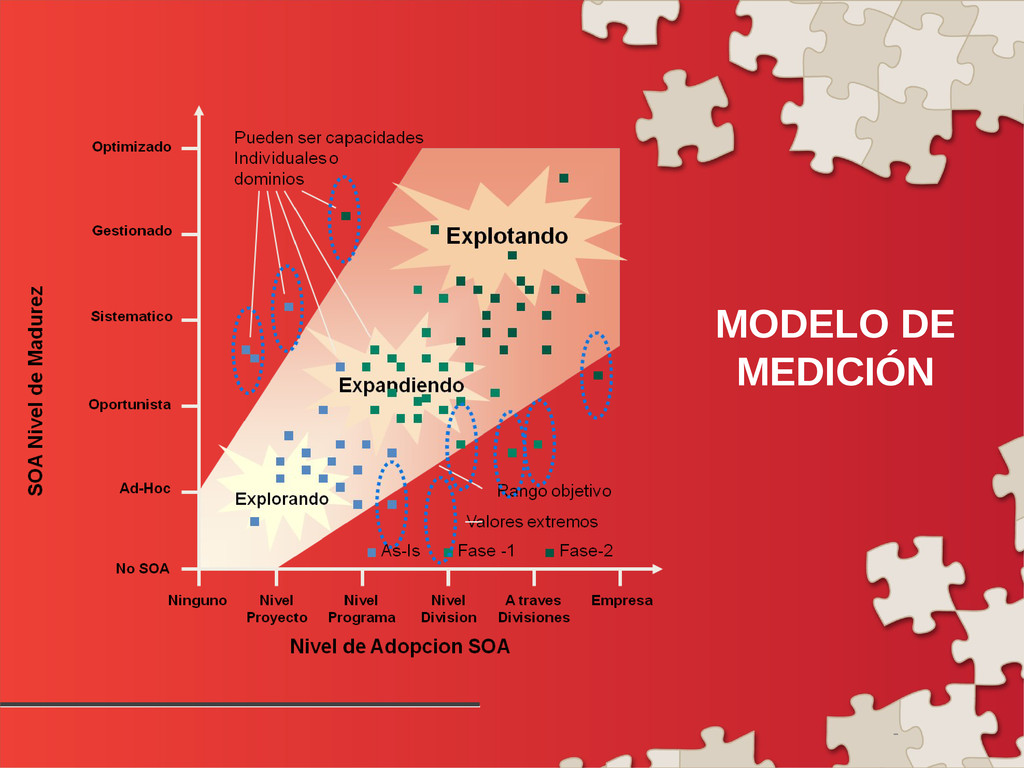

49. - MODELO DE MEDICIÓN

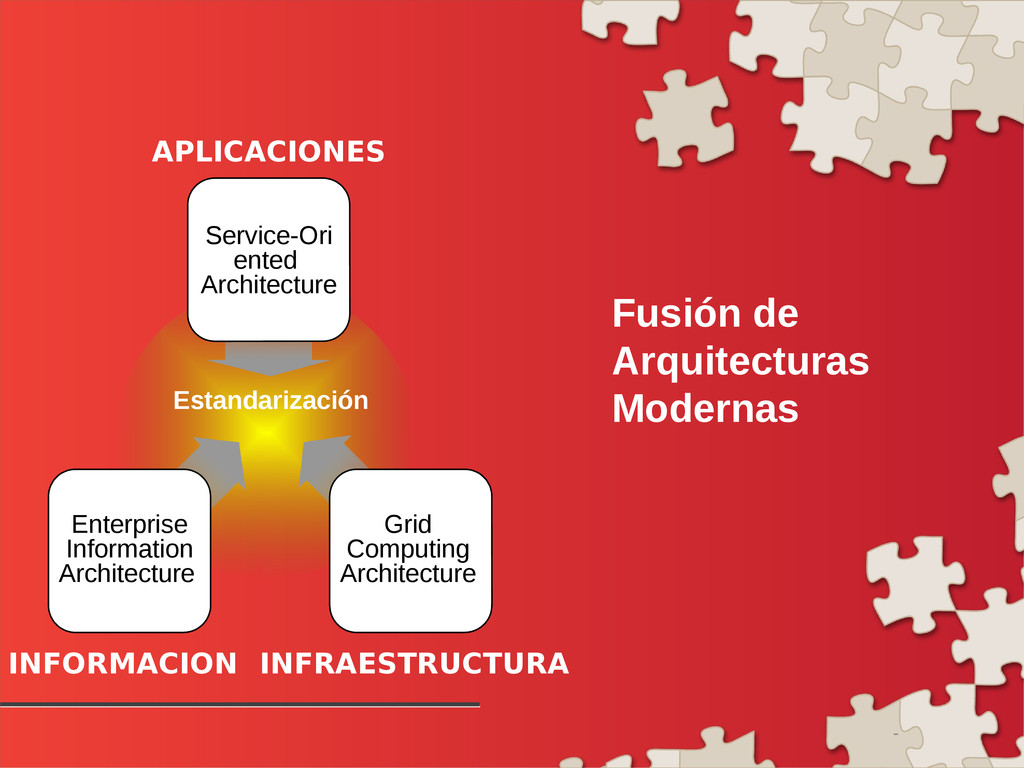

50. - Fusión de Arquitecturas Modernas Estandarización Enterprise Information Architecture Service-Ori ented Architecture Grid Computing Architecture APLICACIONES INFRAESTRUCTURA INFORMACION

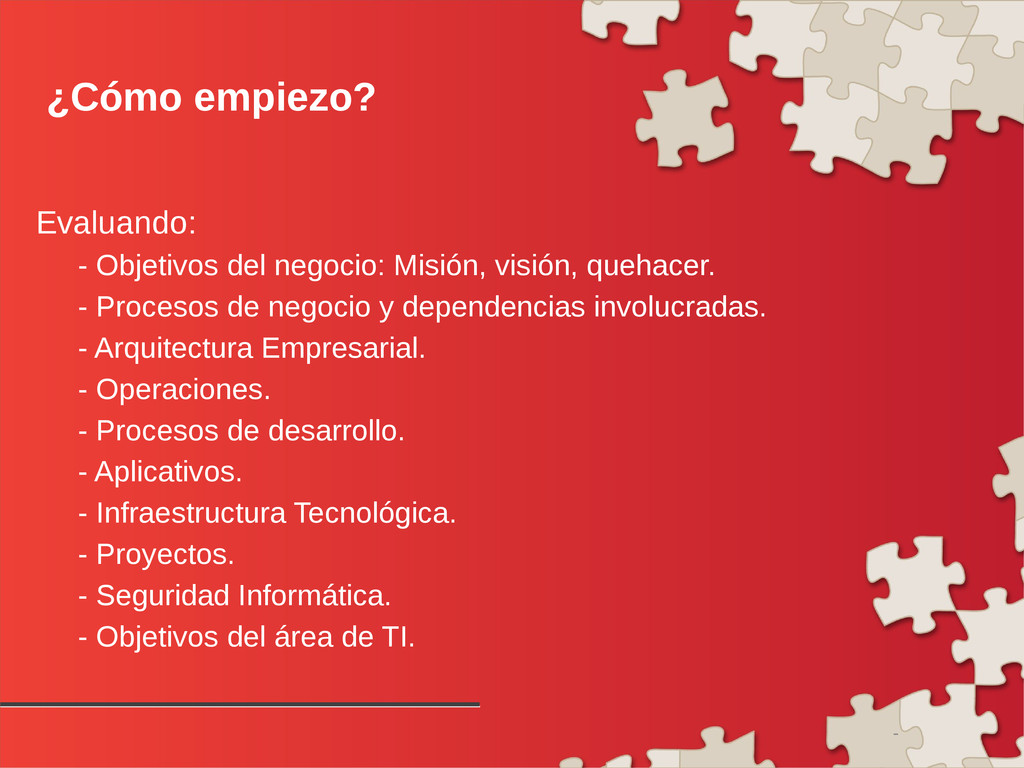

51. - ¿Cómo empiezo? Evaluando: - Objetivos del negocio: Misión, visión, quehacer. - Procesos de negocio y dependencias involucradas. - Arquitectura Empresarial. - Operaciones. - Procesos de desarrollo. - Aplicativos. - Infraestructura Tecnológica. - Proyectos. - Seguridad Informática. - Objetivos del área de TI.

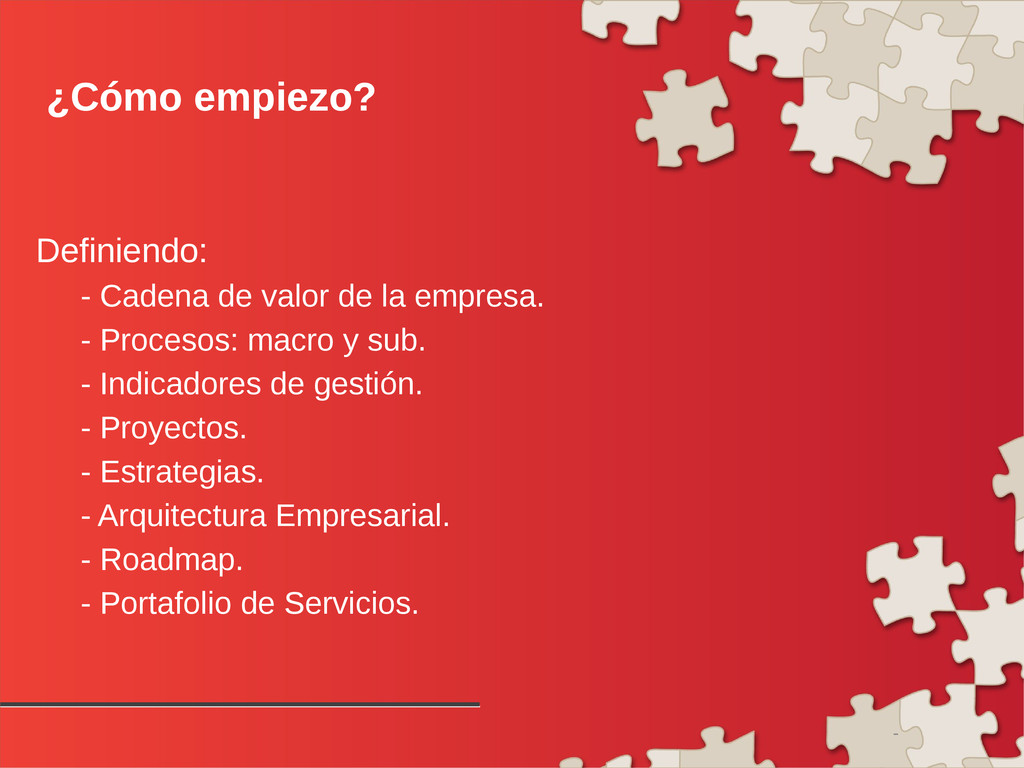

52. - ¿Cómo empiezo? Definiendo: - Cadena de valor de la empresa. - Procesos: macro y sub. - Indicadores de gestión. - Proyectos. - Estrategias. - Arquitectura Empresarial. - Roadmap. - Portafolio de Servicios.

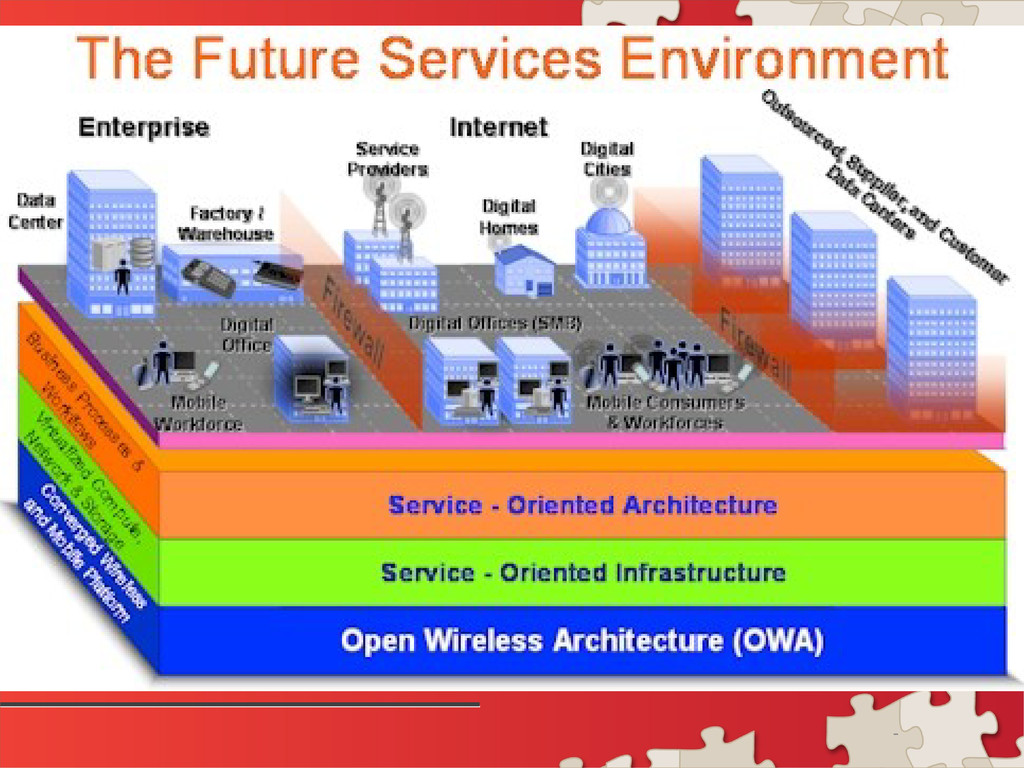

53. -
54. “No es la más fuerte de las especies la que sobrevive, ni la más inteligente, sino la que mejor responde al cambio”. Charles Darwin
