1. M5Unifiedと PicoRubyで楽しむ M5シリーズ
2. @kishima 組み込み系エンジニア プレイングマネージャ業 mruby好き 電子工作好き 2
3. 2025の流行りはPicoRuby Ruby x マイコンが熱い

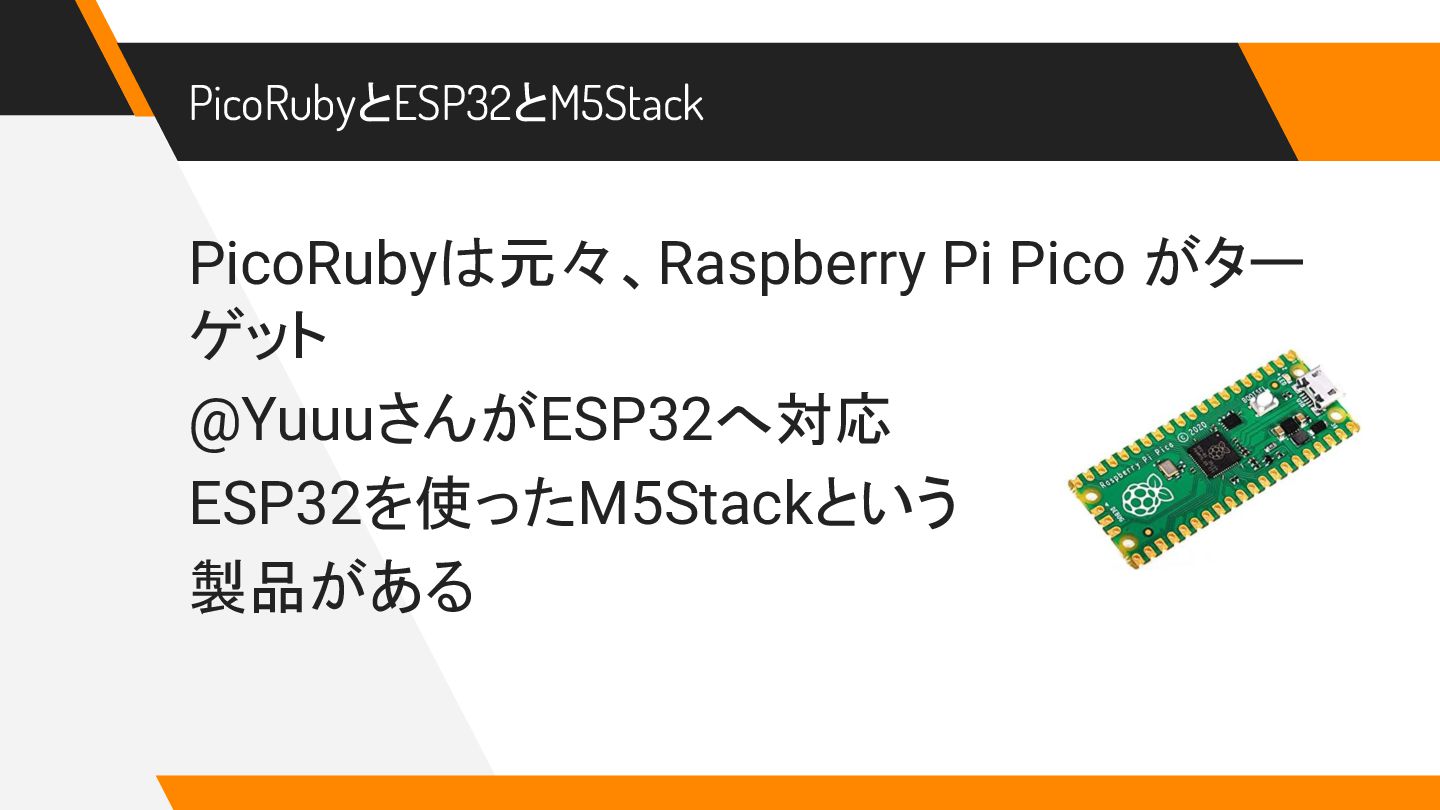

4. PicoRubyとESP32とM5Stack PicoRubyは元々、Raspberry Pi Pico がター ゲット @YuuuさんがESP32へ対応 ESP32を使ったM5Stackという 製品がある

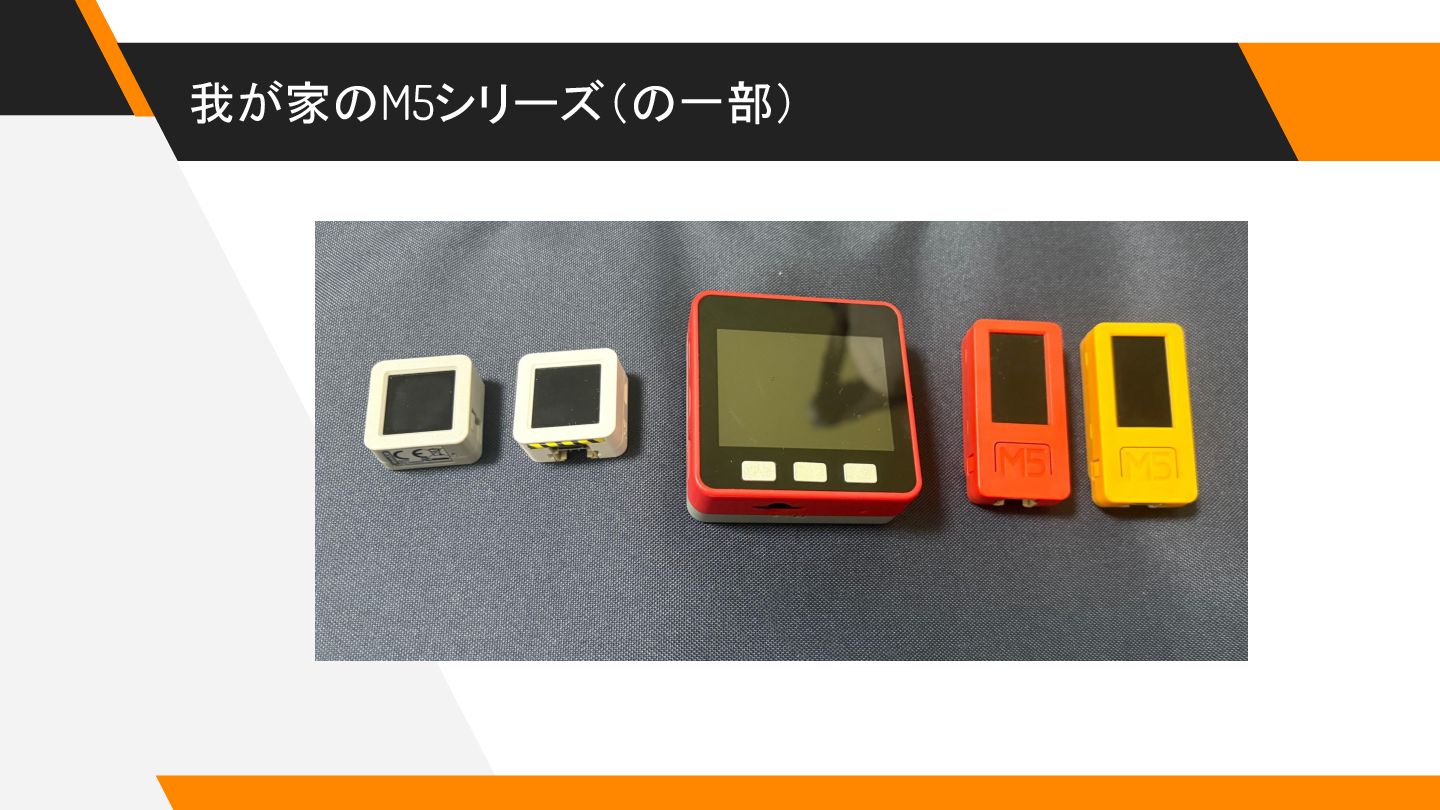

5. 我が家のM5シリーズ（の一部）

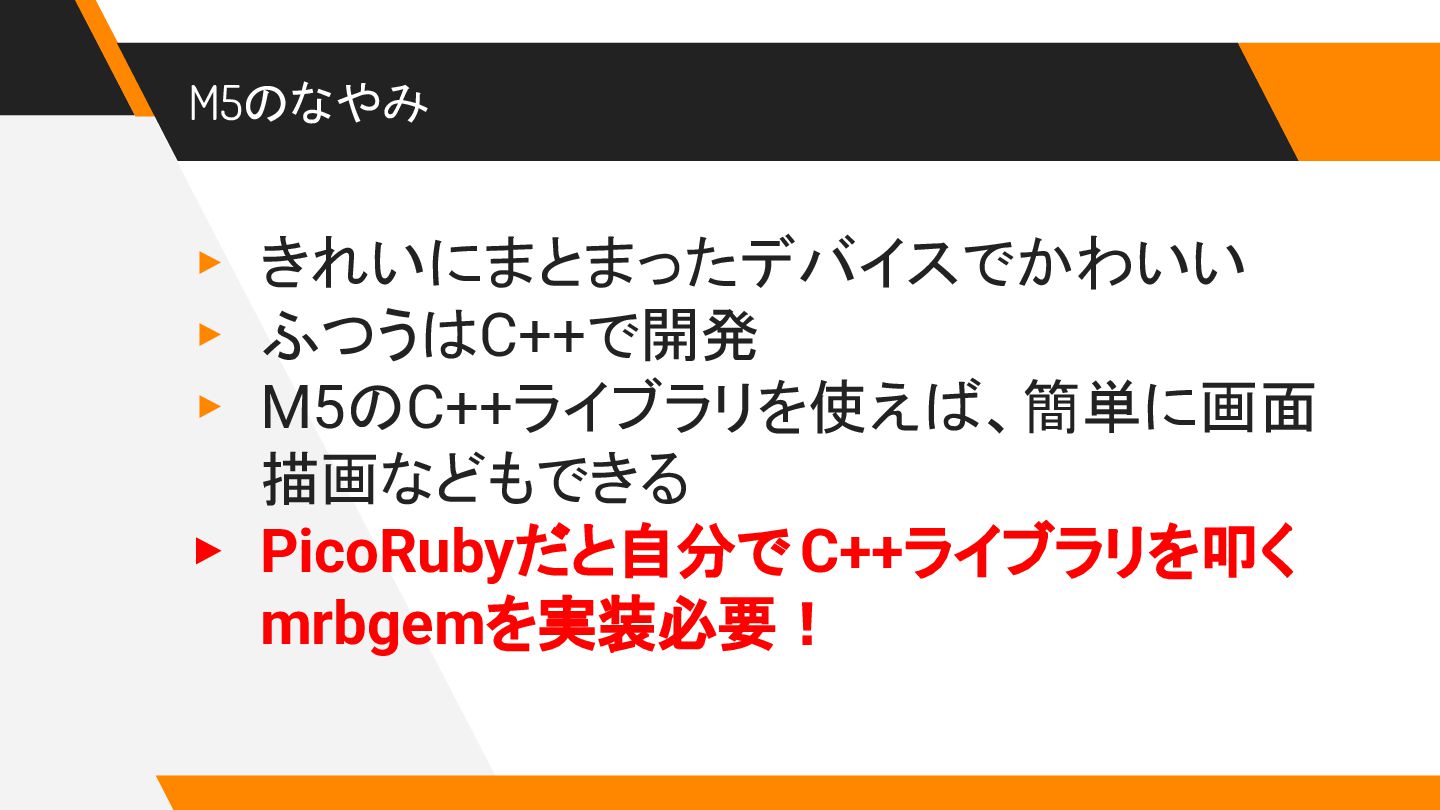

6. M5のなやみ ▸ きれいにまとまったデバイスでかわいい ▸ ふつうはC++で開発 ▸ M5のC++ライブラリを使えば、簡単に画面 描画などもできる ▸ PicoRubyだと自分で C++ライブラリを叩く mrbgemを実装必要！

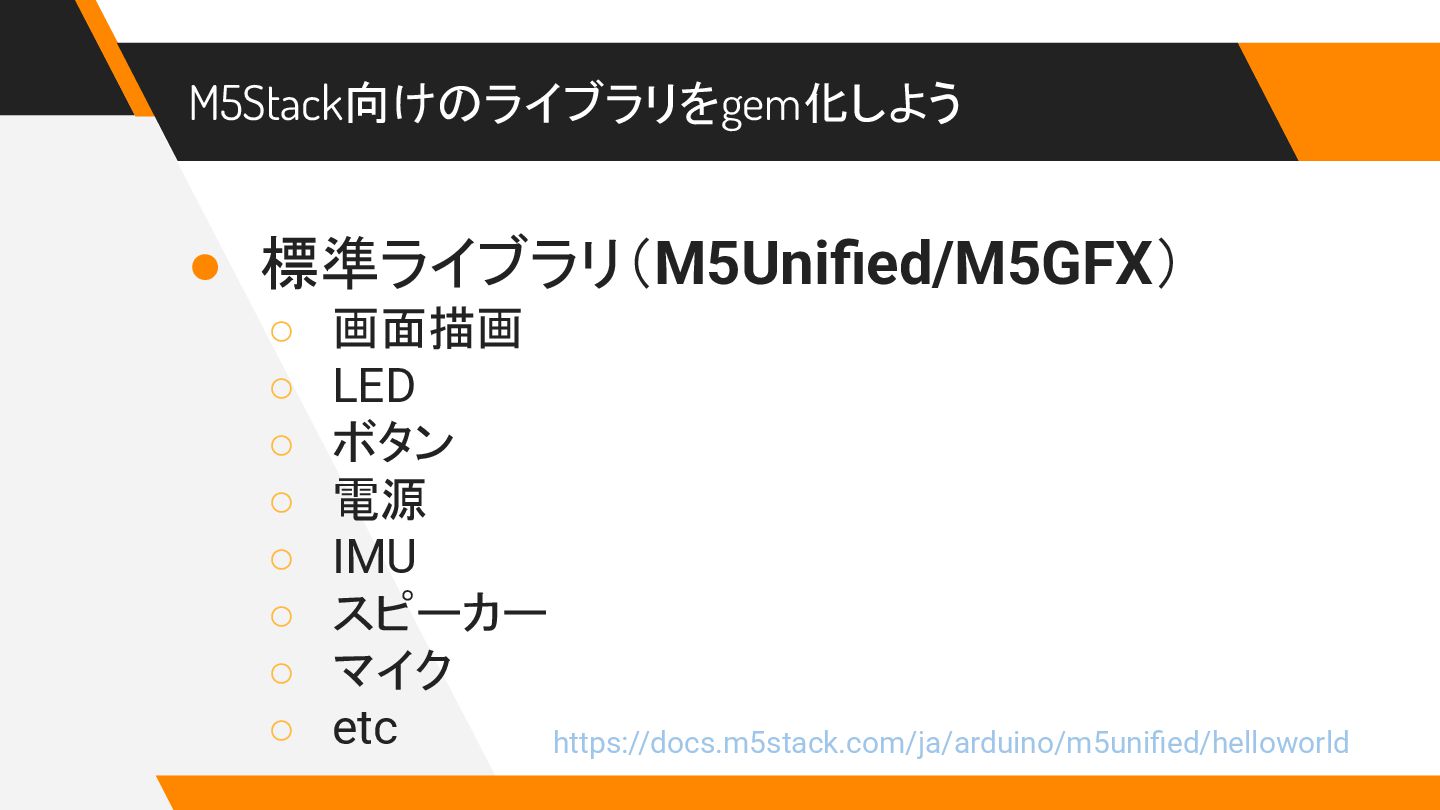

7. M5Stack向けのライブラリをgem化しよう • 標準ライブラリ（M5Unified/M5GFX） ◦ 画面描画 ◦ LED ◦ ボタン ◦ 電源 ◦ IMU ◦ スピーカー ◦ マイク ◦ etc https://docs.m5stack.com/ja/arduino/m5unified/helloworld

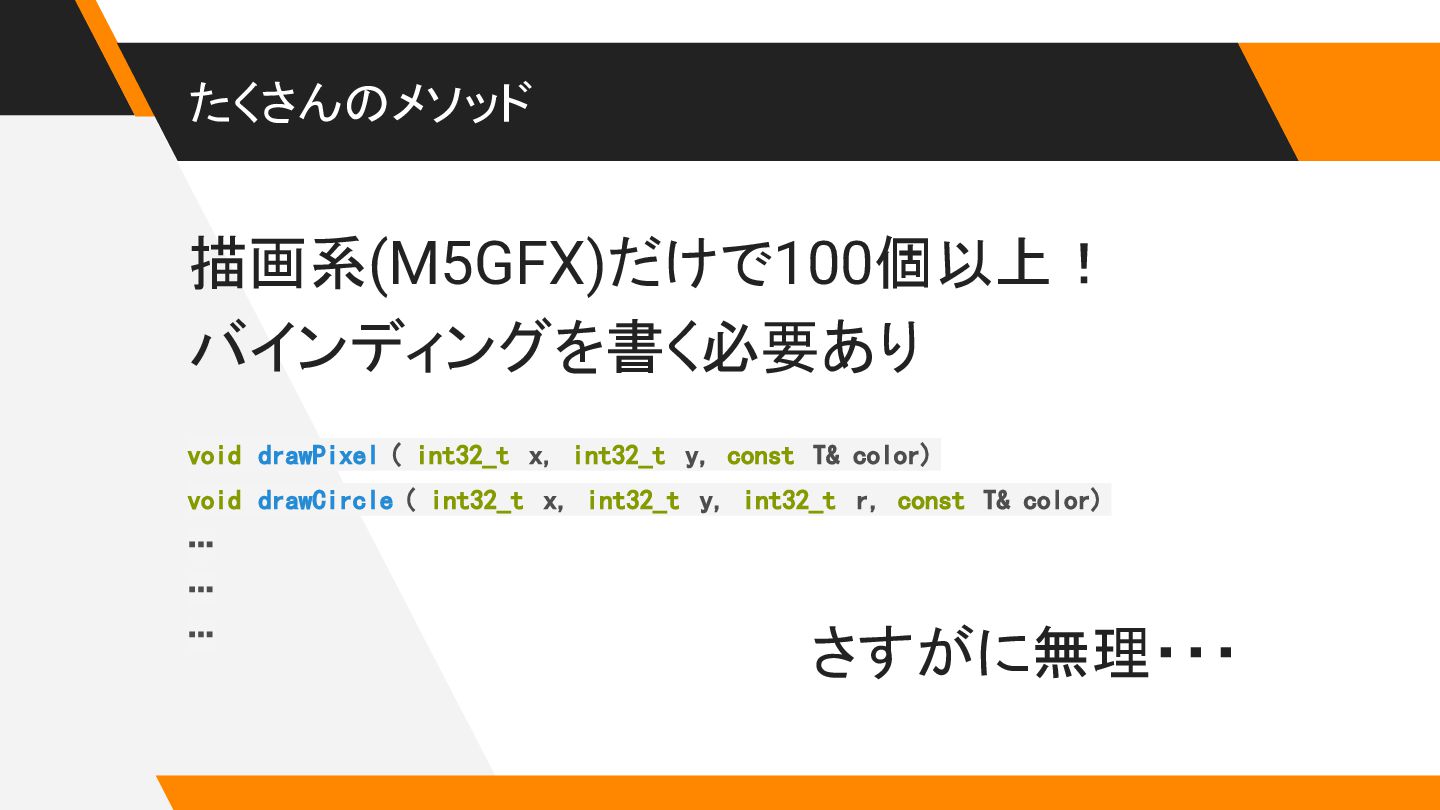

8. たくさんのメソッド 描画系(M5GFX)だけで100個以上！ バインディングを書く必要あり void drawPixel ( int32_t x, int32_t y, const T& color) void drawCircle ( int32_t x, int32_t y, int32_t r, const T& color) … … … さすがに無理・・・

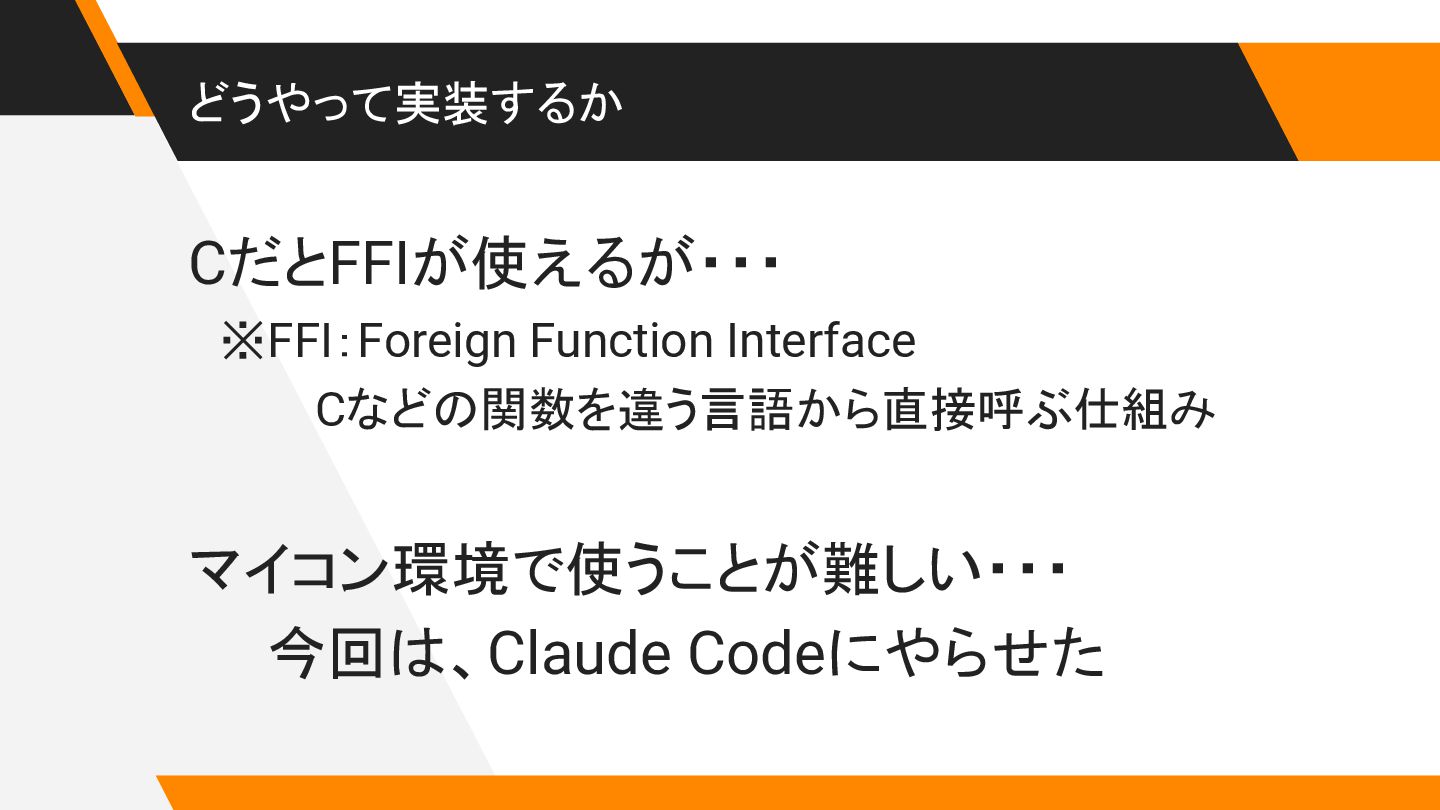

9. どうやって実装するか CだとFFIが使えるが・・・ 　※FFI：Foreign Function Interface 　　　　Cなどの関数を違う言語から直接呼ぶ仕組み マイコン環境で使うことが難しい・・・ 　　今回は、Claude Codeにやらせた

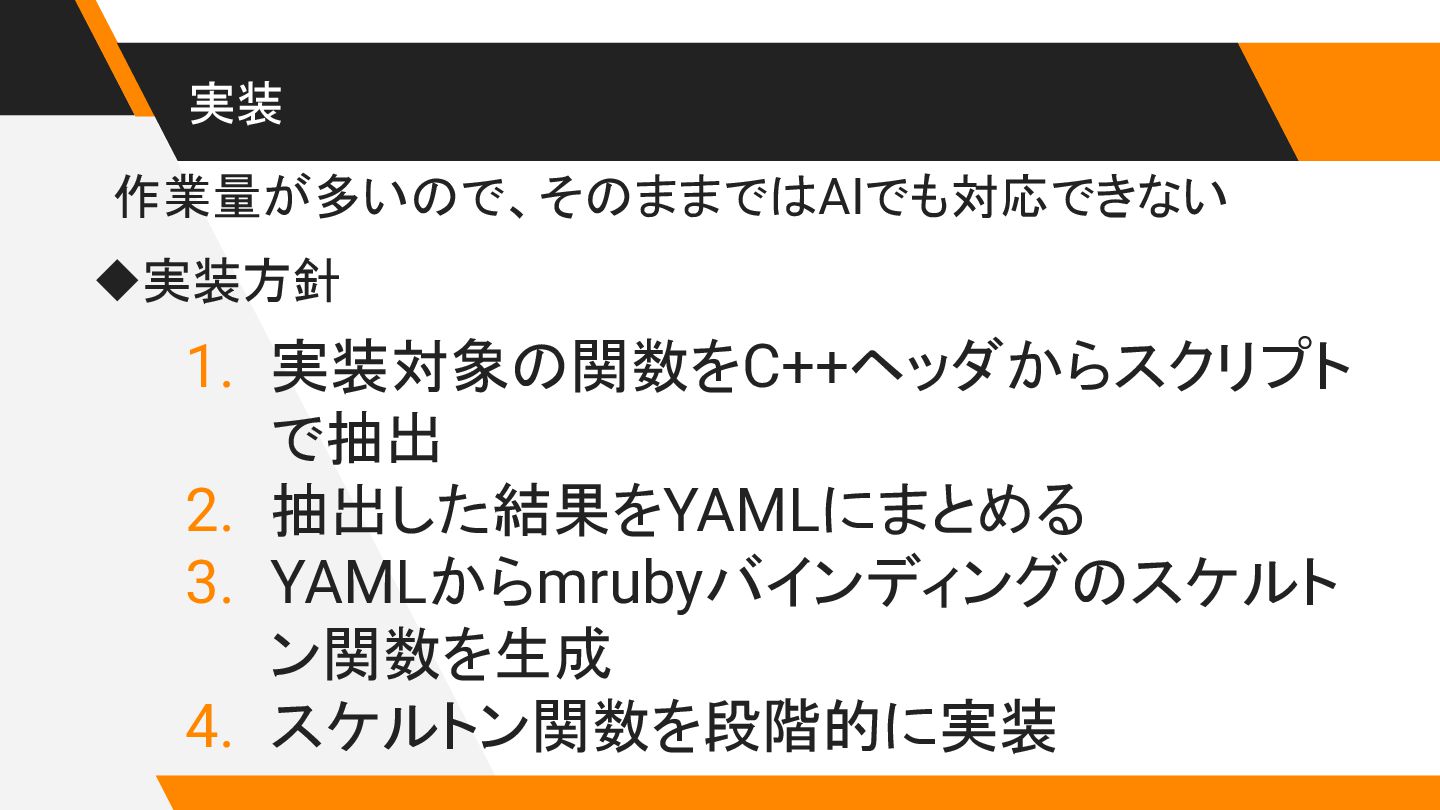

10. 実装 1. 実装対象の関数をC++ヘッダからスクリプト で抽出 2. 抽出した結果をYAMLにまとめる 3. YAMLからmrubyバインディングのスケルト ン関数を生成 4. スケルトン関数を段階的に実装 作業量が多いので、そのままではAIでも対応できない ◆実装方針

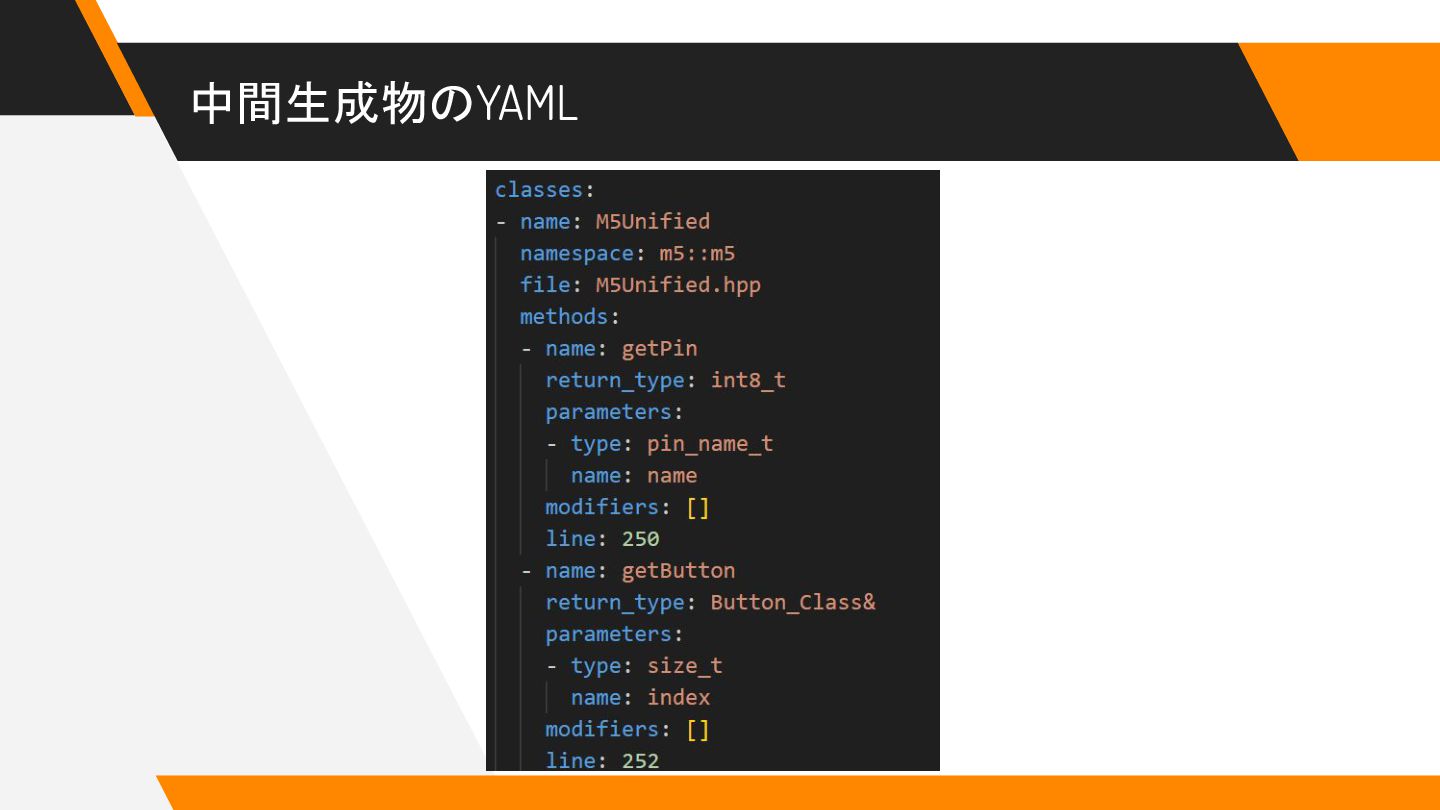

11. 中間生成物のYAML

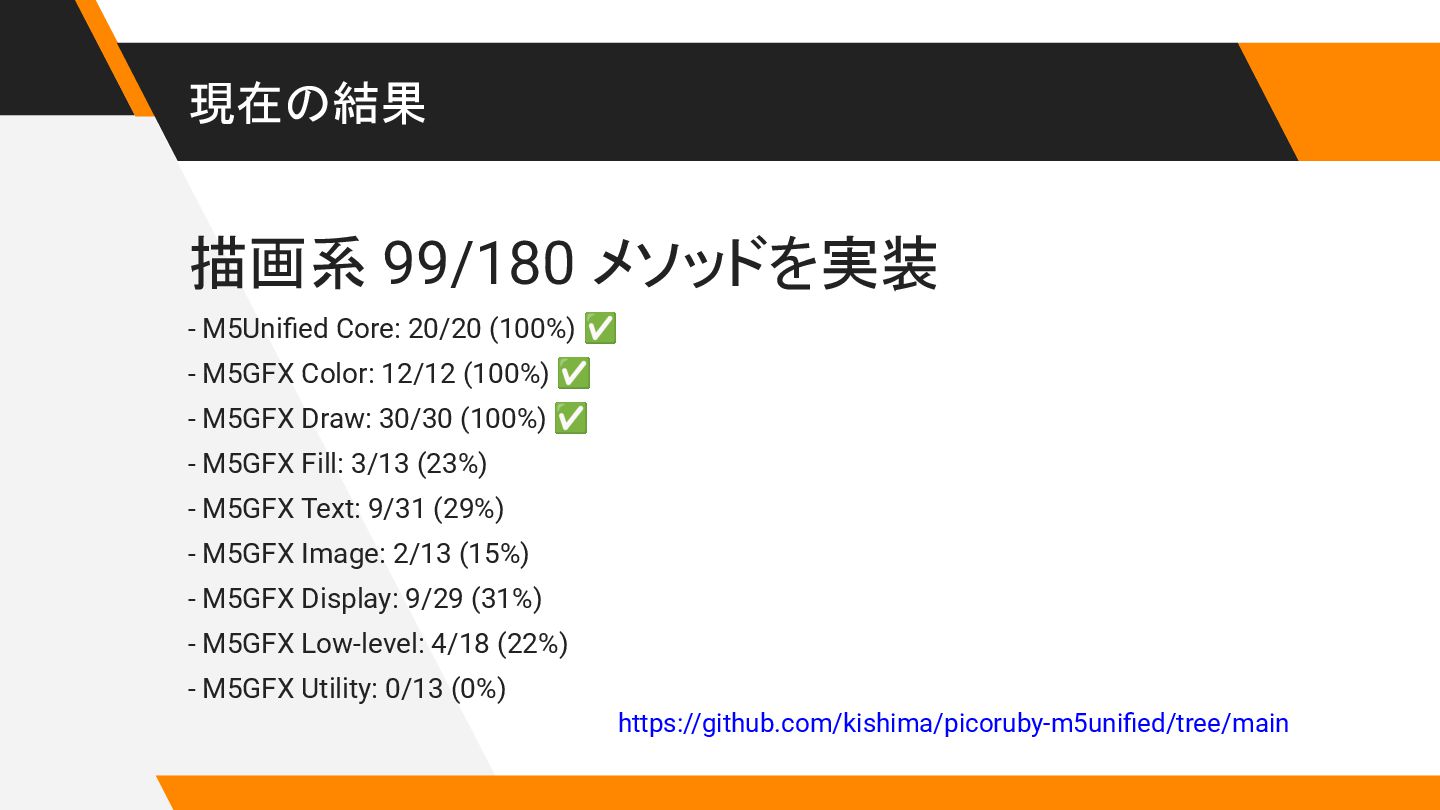

12. 現在の結果 描画系 99/180 メソッドを実装 - M5Unified Core: 20/20 (100%) ✅ - M5GFX Color: 12/12 (100%) ✅ - M5GFX Draw: 30/30 (100%) ✅ - M5GFX Fill: 3/13 (23%) - M5GFX Text: 9/31 (29%) - M5GFX Image: 2/13 (15%) - M5GFX Display: 9/29 (31%) - M5GFX Low-level: 4/18 (22%) - M5GFX Utility: 0/13 (0%) https://github.com/kishima/picoruby-m5unified/tree/main

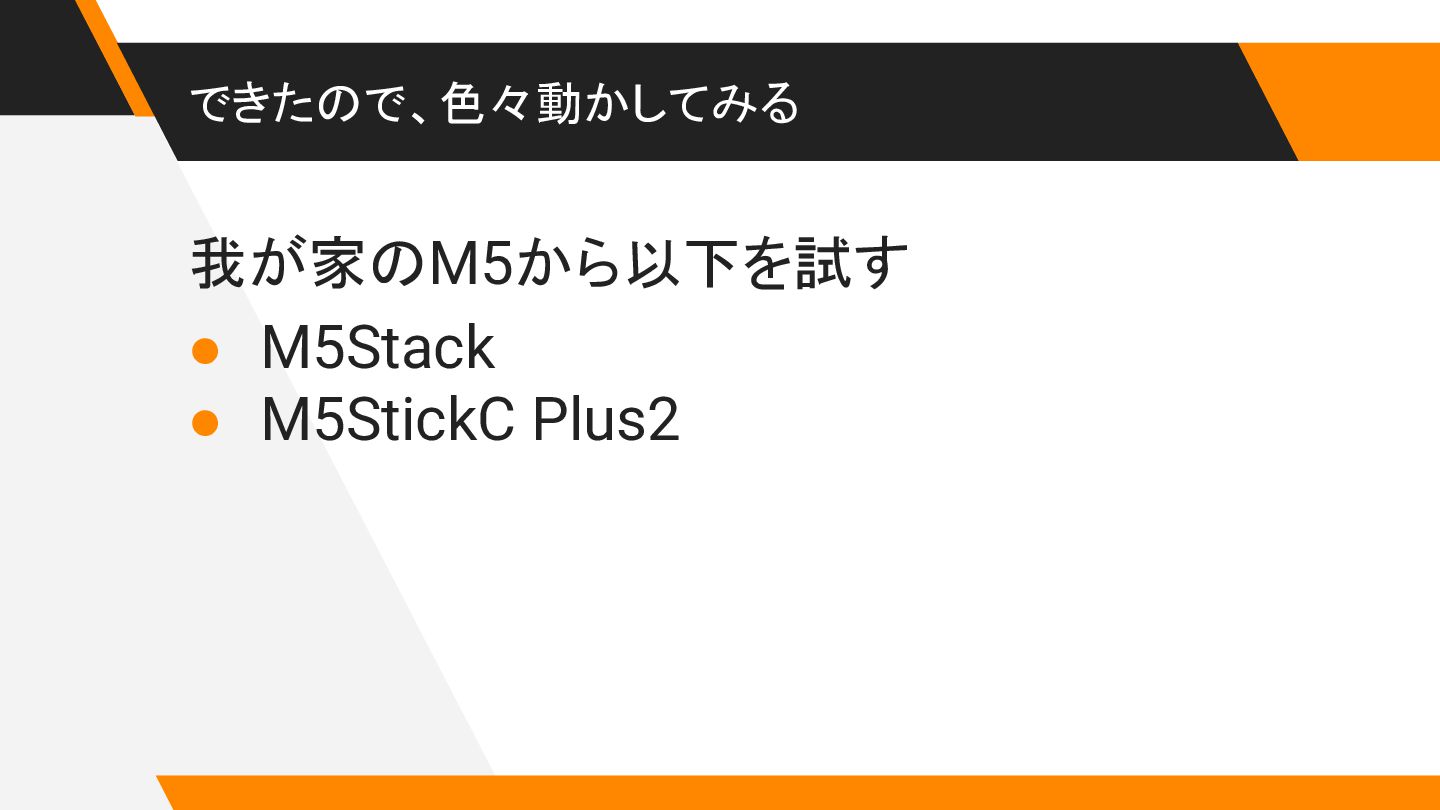

13. できたので、色々動かしてみる 我が家のM5から以下を試す • M5Stack • M5StickC Plus2

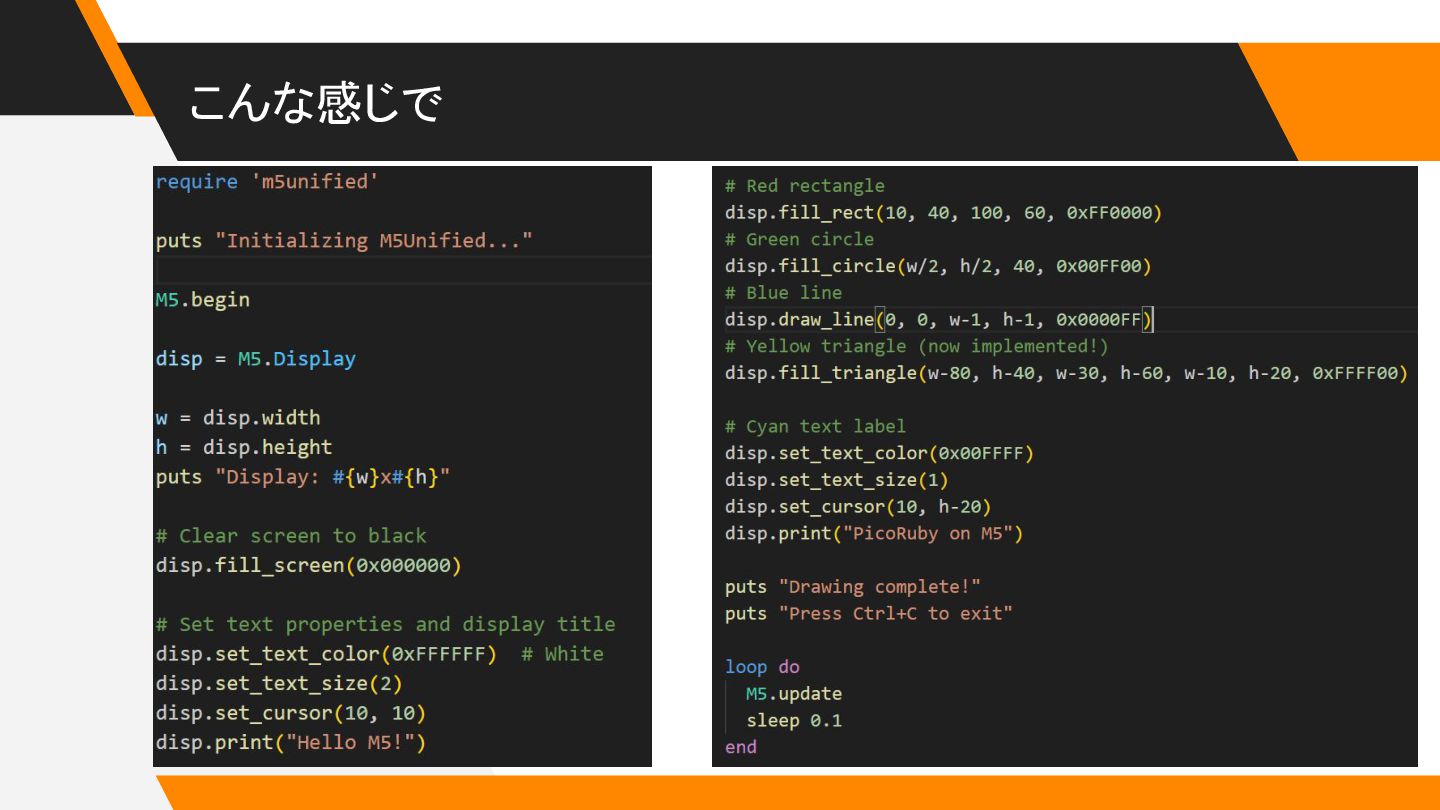

14. こんな感じで

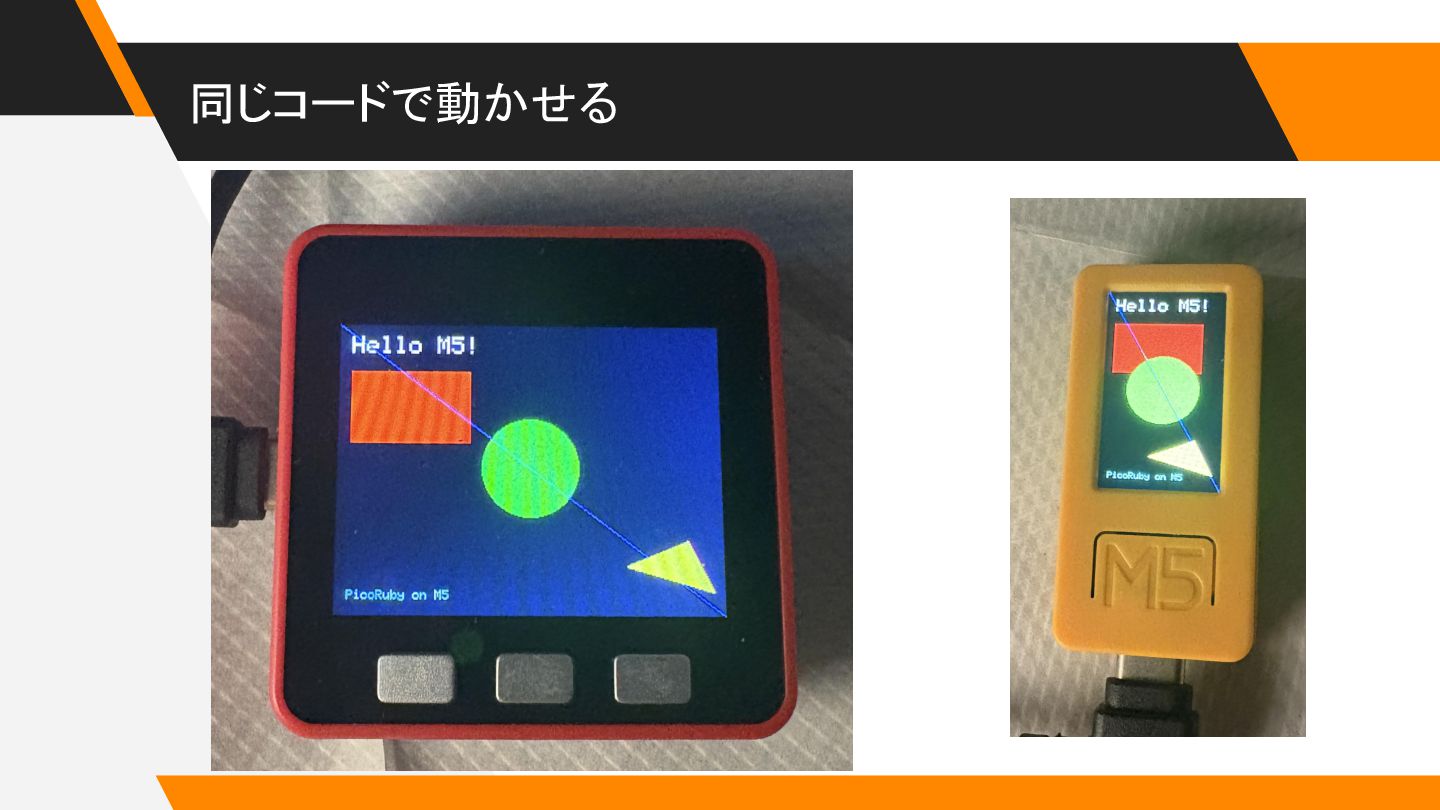

15. 同じコードで動かせる

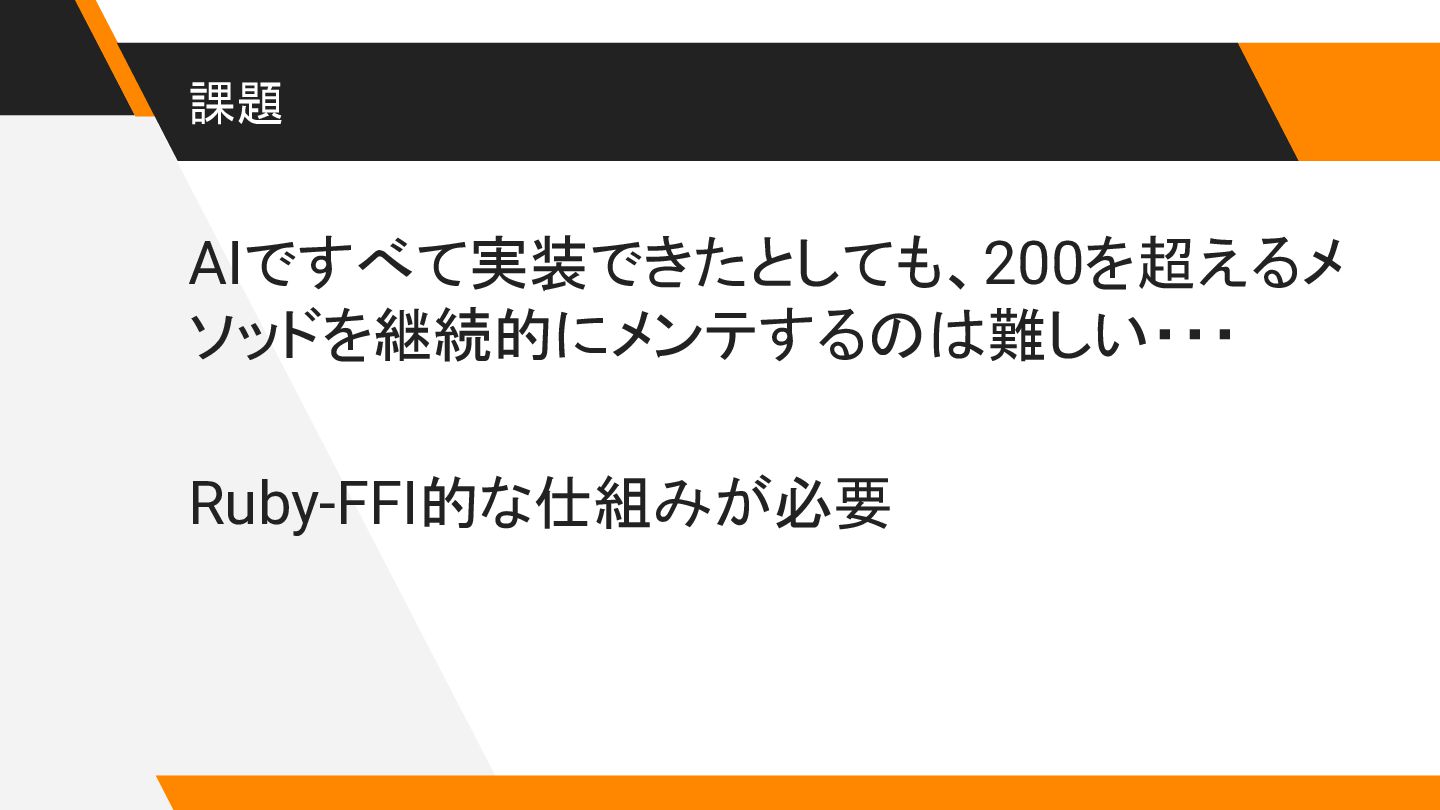

16. 課題 AIですべて実装できたとしても、200を超えるメ ソッドを継続的にメンテするのは難しい・・・ Ruby-FFI的な仕組みが必要
