Mapsuiで地図表示

2024/12/21(土)に開催された .NET Conf2024 .NETラボ 勉強会 2024年12月( https://dotnetlab.connpass.com/event/333400/ ) に参加した時に当日受付LTで発表した資料です。 #dotnetlab

Transcript

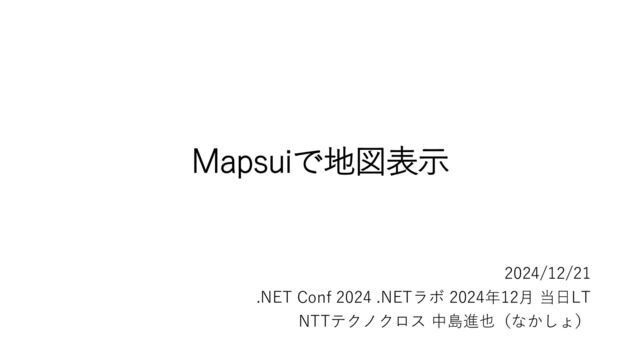

1. Mapsuiで地図表示 2024/12/21 .NET Conf 2024 .NETラボ 2024年12月 当日LT NTTテクノクロス 中島進也（なかしょ）
2. 自己紹介 • なかしょ（中島進也） @nakasho_dev • 所属：NTTテクノクロス株式会社 デジタルトランスフォーメーション事業部 • 業務：MaaS関連のスマートフォンアプリ開発担当 • 趣味： ➢妻とモンハンデート ➢IT関連の勉強会（主にモバイル系 or アジャイル系） ➢技術コミュニティの運営スタッフ ✓eXtreme Programming Japan User Group（XPJUG） 2019〜 ✓TDD BootCamp Online (TDDBC) 2020～ ※本資料は私個人の意見であり、所属企業・部門見解を代表するものではありません。
3. 2024/6/22 .NETラボ 2024年6月 当日LT NTTテクノクロス 中島進也（なかしょ） MAUIで Azure Mapsの表示 MAUIで Azure Mapsの表示
4. MAUIでの地図表示 4 • Maui Maps(Maui 公式の地図機能) ➢https://learn.microsoft.com/ja-jp/dotnet/maui/user-interface/controls/map • ArcGIS Maps SDK for .NET ➢https://www.esrij.com/products/arcgis-maps-sdk-for-dotnet/ • ThinkGeo Mobile Maps ➢https://thinkgeo.com/mobile-maps • Ignite UI for Blazor Map ➢https://jp.infragistics.com/products/ignite-ui- blazor/blazor/components/geo-map • Mapbox SDK for .NET MAUI ➢https://github.com/tuyen-vuduc/mapbox-maui • MapsUI ➢https://github.com/Mapsui/Mapsui .NET9 に対応 .NET9 に対応
6. Mapsui 6 • 様々な.NETのフレームワークに対応したMapコンポーネント ➢MAUI, WPF, Avalonia, Uno, Blazor, WinUI, Eto, .NET Android and .NET iOS • OpenStreeetMapの表示に対応 • SkiaSharpにより地図描画を実現 • NetTopologySuiteによる2次元線形ジオメトリをサポート • BruTileによるタイルサービスへのアクセスをサポート ➢OpenStreetMaps以外のタイルサービスにも対応可能
7. internal static class AzureMap { public static IPersistentCache<byte[]>? DefaultCache; private static readonly BruTile.Attribution _azureMapsAttribution = new( //著作権情報を設定 “© TomTom”, “https://www.tomtom.com/legal/en_us/copyrights/”); public static TileLayer CreateTileLayer(string? userAgent = null) { userAgent ??= $“user-agent-of-{Path.GetFileNameWithoutExtension(System.AppDomain.CurrentDomain.FriendlyName)}”; return new TileLayer(CreateTileSource(userAgent)) { Name = “AzureMaps” }; } private static HttpTileSource CreateTileSource(string userAgent) { return new HttpTileSource(new GlobalSphericalMercator(), “https://atlas.microsoft.com/map/tile?subscription-key=xxxxxxxxx&api-version=2022-08- 01&tilesetId=microsoft.base.road&zoom={z}&x={x}&y={y}”, //Azure MapsのTilemapAPI を指定 name: "AzureMaps", attribution: _azureMapsAttribution, configureHttpRequestMessage: (r) => r.Headers.TryAddWithoutValidation("User-Agent", userAgent), persistentCache: DefaultCache); } } MapsuiでAzureMapsのTilemap APIから地図を取得
8. private void InitializeMap() { var mapControl = new Mapsui.UI.Maui.MapControl(); // 地図タイルレイヤーを追加 var tileLayer = AzureMap.CreateTileLayer(); mapControl.Map?.Layers.Add(tileLayer); var center = CreateMPoint(139.7405407, 35.6265801); // この緯度経度は？ // Navigatorを使用してマップの中心点とズームレベルを設定 mapControl.Map?.Navigator.CenterOn(center); mapControl.Map?.Navigator.ZoomTo(2); Content = mapControl; } //座標をWebメルカトル座標系に変換し、Mapsui.MPointオブジェクトを作成 private MPoint CreateMPoint(double longitude, double latitude) { var sphericalMercatorCoordinate = SphericalMercator.FromLonLat(longitude, latitude); return new MPoint(sphericalMercatorCoordinate.x, sphericalMercatorCoordinate.y); } 単純な地図表示
9. 9 • 品川グランドセントラル タワー ➢緯度： 35.6265801 ➢経度：139.7405407 Azure Mapsを表示
10. // マーカーレイヤーを追加 var markerLayer = new MemoryLayer { Name = "Markers" }; var features = new List<IFeature>(); var marker1 = new PointFeature(CreateMPoint(139.7405407, 35.6265801)); marker1.Styles.Add(CreateMarkerStyle(Mapsui.Styles.Color.Red)); marker1.Styles.Add(CreateLabelStyle("日本マイクロソフト")); features.Add(marker1); var marker2 = new PointFeature(CreateMPoint(139.743045, 35.628471)); marker2.Styles.Add(CreateMarkerStyle(Mapsui.Styles.Color.Blue)); marker2.Styles.Add(CreateLabelStyle("個室ダイニング 天空")); features.Add(marker2); markerLayer.Features = features; mapControl.Map?.Layers.Add(markerLayer); ～ ～ ～ ～ ～ ～ ～ ～ // マーカーのスタイルを指定 private IStyle CreateMarkerStyle(Mapsui.Styles.Color color){～ ～ ～ ～} // ラベルのスタイルを指定 private IStyle CreateLabelStyle(string text){～ ～ ～ ～} 地図にマーカーを追加
11. 11 Markerを表示 文字化けしちゃった．．．
12. 文字化け解消できない 12
13. まとめ 13 • MAUIで地図表示できるライブラリは色々ある • .NET9に対応しているのはMaui MapsとMapsui ➢商用ライブラリはLTSにしか対応しないってのもあるよね．．． • OSSで気軽に使えるのはMapsui ➢Azure MapsのTilesも読み込める
14. ご清聴ありがとうございました。 14 @nakasho_dev
