20200522_FGDC_Terraform_CloudでGitOpsを使用したCI_CDパイプラインを構築する.pdf

Transcript

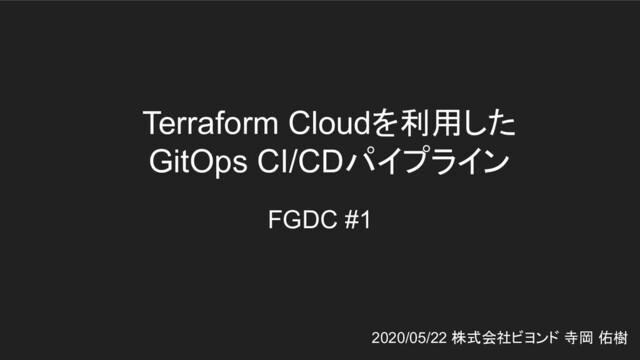

1. Terraform Cloudを利用した
   GitOps CI/CDパイプライン
   FGDC #1
   2020/05/22 株式会社ビヨンド 寺岡 佑樹


   View Slide

2. 自己紹介
   resource “my_profile” “nezumisannn” {
   name = “Yuki.Teraoka”
   nickname = “ねずみさん家。”
   company = “beyond Co., Ltd.”
   job = “Site Reliability Engineer”
   twitter = “@yktr_sre”
   skills = [“Terraform”,”Packer”]
   }


   View Slide

3. LB APP
   DB


   View Slide

4. LB APP
   DB


   View Slide

5. Environment Production


   View Slide

6. Follower
   Environment Production


   View Slide

7. QA Team
   Environment QA


   View Slide

8. ここで起こり得る問題点
   ● 構築した人しか構成を把握していない
   ○ 認識の齟齬が発生
   ○ 参照していた手順書が古い
   ● 影響範囲が不明瞭のため構成変更が怖い
   ○ 設定変更したら動かなくなった
   ○ 本番環境でダウンタイムが発生してしまった
   ● どのような手順を踏めば良いのかがわからない
   ○ 手順が形として残っていないので参考にできない
   ○ 設定変更前の検証に時間がかかる
   ○ 開発効率とリリーススピードの低下


   View Slide

9. Infrastructure as Code
   ● インフラの構成をコードとして記述すること
   ● TerraformもIaCを実現するツールの1つ


   View Slide

10. Terraform
    ● Hashicorpによって開発されているツール
    ● マルチプロバイダー
    ○ AWS / GCP / Azureなど数々のクラウドサービスの構築を自動化できる
    ○ HCL(Hashicorp Configuration Language)と呼ばれる独自言語で記述する
    resource "aws_instance" "web" {
    count = 1
    ami = "ami-04560ec17deca7cc2"
    instance_type = "t3.micro"
    subnet_id = element(local.dmz_subnet_ids, count.index)
    key_name = data.terraform_remote_state.mng.outputs.key_pair_name
    vpc_security_group_ids = [
    aws_security_group.ec2.id
    ]
    }


    View Slide

11. Infrastructure as Codeの効果
    ● インフラ構成をコードとしてレビューできるようになる
    ● ソースコードと同じくバージョン管理できるようになる
    ● モジュール化によってコードの再利用ができる
    ○ 他環境への横展開が容易になる


    View Slide

12. Environment Production


    View Slide

13. ここで起こり得る問題点
    ● 誰でもデプロイ出来てしまう
    ○ デプロイフローの未確立
    ○ Terraformをローカル実行
    ○ オペレーションミスの誘発
    ● 反映前のレビューが出来ていない
    ○ コードの記述ミスに気づけない


    View Slide

14. CI/CD
    ● アプリケーション開発のビルド/テスト/デプロイを自動化する手法
    ● インフラもIaCと組み合わせることでCI/CDの恩恵を得ることができる


    View Slide

15. Terraform Cloud
    ● チームでのTerraformの実行を補助するアプリケーション
    ○ 一貫した信頼性の高い Terraformの実行環境
    ○ 状態ファイル(tfstate)やアクセスキーなどのシークレットの共有
    ○ インフラストラクチャへの変更を承認するためのアクセス制御
    ○ Terraformのモジュールを共有するためのプライベートレポジトリ
    ○ Terraformの構成内容を管理するためのポリシー制御


    View Slide

16. CI/CDの効果
    ● 構築及びデプロイフローを全メンバーで共通化することができる
    ○ コードレビューの徹底
    ○ オペミスの防止
    ○ 新規メンバーの参入障壁を減らす
    ● 手動から自動に変わることでリリーススピードが向上する


    View Slide

17. 実装例
    ● Terraform Cloudを利用した実装例をご紹介します
    ● 詳細は以下のブログにも記載しています
    ● https://beyondjapan.com/blog/2020/04/terraform-cloud-gitops-cicd/


    View Slide

18. View Slide

19. ● SREがTerraformのモジュールを記述してGitLabにPush
    ● Team AとTeam Bのメンバーが利用する


    View Slide

20. $ tree
    .
    ├── README.md
    ├── examples
    │ └── vpc
    │ ├── main.tf
    │ ├── outputs.tf
    │ ├── provider.tf
    │ ├── terraform.tfstate
    │ ├── terraform.tfstate.backup
    │ ├── terraform.tfvars
    │ └── variables.tf
    ├── main.tf
    ├── outputs.tf
    └── variables.tf
    2 directories, 11 files
    ディレクトリ構造
    モジュール本体
    サンプルコード


    View Slide

21. モジュール本体
    引数の型定義 リソース定義
    variable "vpc_config" {
    description = "VPC Config"
    type = object({
    name = string
    cidr_block = string
    enable_dns_support = bool
    enable_dns_hostnames = bool
    })
    default = {
    name = ""
    cidr_block = ""
    enable_dns_support = false
    enable_dns_hostnames = false
    }
    }
    resource "aws_vpc" "vpc" {
    cidr_block = var.vpc_config.cidr_block
    enable_dns_support = var.vpc_config.enable_dns_support
    enable_dns_hostnames = var.vpc_config.enable_dns_hostnames
    tags = {
    Name = var.vpc_config.name
    }
    }


    View Slide

22. サンプルコード
    モジュール定義 変数定義
    $ git tag v1.0.0
    $ git push origin v1.0.0
    変数代入(tfvars)
    module "vpc" {
    source = "../../"
    vpc_config = {
    name = "vpc-${var.project}-${var.environment}"
    cidr_block = "10.0.0.0/16"
    enable_dns_support = true
    enable_dns_hostnames = true
    }
    public_subnet_config = {
    name = "subnet-${var.project}-${var.environment}-public"
    route_table_name = "route-${var.project}-${var.environment}-public"
    internet_gateway_name = "igw-${var.project}-${var.environment}"
    subnets = {
    ap-northeast-1a = "10.0.10.0/24"
    ap-northeast-1c = "10.0.11.0/24"
    ap-northeast-1d = "10.0.12.0/24"
    }
    ~~~~ SNIP ~~~~
    }
    variable "project" {
    description = "Project Name"
    }
    variable "environment" {
    description = "Environment"
    }
    project = "terraform-vpc-module"
    environment = "prod"


    View Slide

23. ● GitLabにPushしたモジュールをPrivate Module Registryにインポートする


    View Slide

24. 引数定義
    リソース一覧


    View Slide

25. ● Terraform CloudにWorkSpaceを作成する
    ● Terraformのコードで記述された構成を PRJごとやサービスごとなど意味のある単位に分割するための論理グループ


    View Slide

26. ワークスペース


    View Slide

27. ● Teamごとに作成したいインフラの構成をTerraformで記述する
    ● SREsが記述したモジュールを利用する


    View Slide

28. $ tree
    .
    ├── backend.tf
    ├── main.tf
    ├── outputs.tf
    ├── providers.tf
    └── variables.tf
    0 directories, 5 files
    ディレクトリ構造


    View Slide

29. 変数定義
    ● 引数として渡す値を格納する変数を定義
    ● 定義のみ行い代入はローカルで行わない
    #####################
    # Project
    #####################
    variable "project" {
    description = "Project Name"
    }
    variable "environment" {
    description = "Environment"
    }
    #####################
    # AWS Common
    #####################
    variable "access_key" {
    description = "AWS Access Key"
    }
    variable "secret_key" {
    description = "AWS Secret Key"
    }
    variable "role_arn" {
    description = "AWS Role ARN for Assume Role"
    }
    variable "region" {
    description = "AWS Region"
    }


    View Slide

30. 変数代入
    ● Terraform Cloudで変数を代入
    ● シークレットはSensitive Valueにする


    View Slide

31. tfstate
    ステート管理
    ● ローカルで管理しない
    ● remote-backendの記述を行う
    ● WorkSpaceを指定してTerraform Cloudで管理する
    terraform {
    backend "remote" {
    hostname = "app.terraform.io"
    organization = "Org-Name"
    workspaces {
    prefix = "team_b_prj_b_prod"
    }
    }
    }


    View Slide

32. モジュール定義
    ● Private Module Registryのモジュールを指定
    ● 利用したいバージョンを指定
    module "vpc" {
    source = "app.terraform.io/Org-Name/module-vpc/aws"
    version = "1.0.0"
    vpc_config = {
    name = "vpc-${var.project}-${var.environment }"
    cidr_block = "10.0.0.0/16"
    enable_dns_support = true
    enable_dns_hostnames = true
    }
    public_subnet_config = {
    name = "subnet-${var.project}-${var.environment }-public"
    route_table_name = "route-${var.project}-${var.environment }-public"
    internet_gateway_name = "igw-${var.project}-${var.environment }"
    subnets = {
    ap-northeast-1a = "10.0.10.0/24"
    ap-northeast-1c = "10.0.11.0/24"
    ap-northeast-1d = "10.0.12.0/24"
    }
    }


    View Slide

33. ● WorkSpaceに各Teamのリポジトリを登録する
    ● GitへのPushをトリガーにterraform planが自動実行される


    View Slide

34. リポジトリ登録
    ファイル読込
    リポジトリ選択


    View Slide

35. module "vpc" {
    source = "app.terraform.io/Org-Name/module-vpc/aws"
    version = "1.0.0"
    vpc_config = {
    name = "vpc-${var.project}-${var.environment }"
    cidr_block = "10.0.0.0/16"
    enable_dns_support = true
    enable_dns_hostnames = true
    }
    public_subnet_config = {
    name = "subnet-${var.project}-${var.environment }-public"
    route_table_name = "route-${var.project}-${var.environment }-public"
    internet_gateway_name = "igw-${var.project}-${var.environment }"
    subnets = {
    ap-northeast-1a = "10.0.10.0/24"
    ap-northeast-1c = "10.0.11.0/24"
    ap-northeast-1d = "10.0.12.0/24"
    }
    }
    コード変更 "subnet-${var.project}-${var.environment }-pub"


    View Slide

36. 自動Plan


    View Slide

37. ● Planの結果を元にレビューを行う
    ● 意図した内容であれば Applyを承認する


    View Slide

38. 承認後Apply


    View Slide

39. ● Applyするとtfstateが更新される


    View Slide

40. tfstate


    View Slide

41. ● Terraform Cloudの動作状況が通知される


    View Slide

42. Slack通知
    ● PlanとApply時に通知される
    ● 他のメンバーもデプロイ状況を把握できる


    View Slide

43. まとめ
    ● Terraformはいいぞ！
    ● とハッシュタグ付きでツイートしてみてください(いいねします)


    View Slide

44. 終わり


    View Slide
