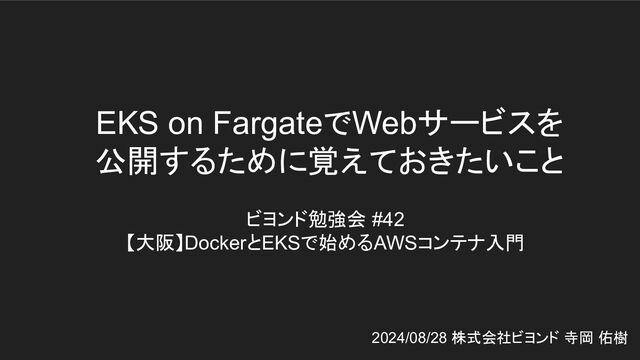

1. EKS on FargateでWebサービスを 公開するために覚えておきたいこと ビヨンド勉強会 #42 【大阪】DockerとEKSで始めるAWSコンテナ入門 2024/08/28 株式会社ビヨンド 寺岡 佑樹
2. 自己紹介 resource “my_profile” “nezumisannn” { name = “Yuki.Teraoka” nickname = “ねずみさん家。” company = “beyond Co., Ltd.” job = “Infra Engineer + HR” X　　　　 = “@yktr_sre” favorite = [“Terraform”,”Packer”,”ぶいすぽっ！”] }
3. 今日のゴール AWS EKSを使ってWebサイトを公開できる
4. 今日覚えておきたいこと • EKSとは • Kubernetesとは • コンテナイメージ用意 ◦ Dockerイメージのビルド → ECRへアップロード • EKSクラスター作成 • kubectlからクラスターへ接続 • サイト公開設定 ◦ Deployment ◦ Service ◦ Ingress
5. EKSとは
6. EKSとは • Amazon Elastic Kubernetes Service • Kubernetes の環境をセットアップ・実行するためのマネージドサービス • EKSを利用することで、 AWS上で容易に Kubernetesの環境を構築することが 可能
7. Kubernetesとは
8. Kubernetesとは • アプリケーションのコンテナ群を統合管理するためのソフトウェア • GoogleがBorgと呼ばれる内製ツールを OSSとして公開したのが始まり • Cloud Native Computing Foundation(CNCF)と呼ばれる団体の Graduated Projects(最も成熟した段階 )の中の1つ
9. Kubernetesのアーキテクチャ 引用：https://kubernetes.io/ja/docs/concepts/architecture/ CLUSTER：コンソール or API でユーザーが作成 CONTROL PLANE：AWS側が 管理 Node：EC2 or Fargateが選択 可能(今回はFargate)
10. EKSの導入と設定 コンテナイメージの用意
11. コンテナイメージ用意 • コンテナイメージをビルドし ECRにアップロードする ◦ ECRの認証情報取得 → イメージビルド → タグ付け → アップロード ◦ aws ecr get-login-password → docker build → docker tag → docker push
12. コンテナイメージ用意
13. コンテナイメージ用意
14. コンテナイメージ用意
15. EKSの導入と設定 クラスター作成
16. EKSクラスター作成 • マネジメントコンソールからも作成可能だが eksctlを利用するのが早い • EKS上でクラスターの作成及び管理するために利用する CLIツール • CloudFormationのラッパーツール • コマンドラインから EKSの稼働に必要なリソースや設定を自動作成できる • インストール手順は https://eksctl.io/installation/ を参照
17. EKSクラスター作成 CloudFormationのスタックが作成される クラスター以外にもVPC等必要なものを同時に 作成してくれる
18. EKSクラスター作成 • EKS ◦ クラスター • VPC ◦ VPC ◦ サブネット ◦ ルートテーブル + ルート ◦ インターネットゲートウェイ ◦ NATGateway ◦ セキュリティグループ + インバウンドルール ◦ ElasticIP • IAM ◦ ロール • その他 ◦ Fargateプロファイル (EKSでFargateを利用するための設定情報 )
19. EKSの導入と設定 kubectlからクラスターへ接続
20. EKSクラスター作成 • eksctl実行時にローカルの設定ファイル (~/.kube/config)も作られてる
21. EKSの導入と設定 サイト公開設定
22. Deploymentの作成 • Podのローリングアップデートやロールバックといった管理の仕組み Deployment ReplicaSet Pod1 Pod2 ReplicaSetを制御 Podの数を制御 複数のコンテナをまとめたもの
23. Deploymentの作成 $ kubectl apply -f deployment.yml
24. Deploymentの作成
25. Serviceの作成 • Podへの接続エンドポイントを提供 • Podは起動しただけではアクセスできない • Serviceを利用すると Podへトラフィックをルーティングできる
26. Serviceの作成 $ kubectl apply -f service.yml • spec.ports.port：Serviceが接続を待ち受けるポート • spec.ports.targetPort：ターゲットのポート (Deployment経由で作 成されたPodがListenしているポートを指定 ) • selector：ServiceがどのPodに対応しているかを示す (app: k8s-testというラベルを持った Podにアクセスを転送する )
27. Serviceの作成
28. Ingressの作成 • クラスター内の Serviceに対する外部からのアクセス (主にHTTP/S)を管理する • 負荷分散、 SSL終端、名前ベースの仮想ホスティングの機能を提供する • EKSからELBを操作できるようにしたいため、 AWS Load Balancer Controller を クラスターにインストールしていく
29. Ingressの作成 • AWS Load Balancer Controller は公式の手順に従って helmを使ってインス トールするのが早い ◦ https://docs.aws.amazon.com/ja_jp/eks/latest/userguide/lbc-helm.html • helmのインストールは以下を参照 ◦ https://helm.sh/ja/docs/intro/install/
30. Ingressの作成 IAMポリシーのテンプレートをダウンロード IAMポリシーを作成
31. Ingressの作成 IAMのIDプロバイダー(OIDCプロバイダー)を作成する = AWSのIAMロールとKubernetesのサービスアカウントの橋渡しをしてくれる IAMのサービスアカウントの作成 –attach-policy-arnに作成したIAMポリシーのARNを指定
32. Ingressの作成
33. Ingressの作成
34. Ingressの作成 ALBの設定値をannotationで指定できる 事前に作成していたServiceの名前と公開ポートを指定 $ kubectl apply -f ingress.yml
35. Ingressの作成
36. Ingressの作成
37. Ingressの作成
38. 皆さんもEKSを使ってみてください
39. 終わり
