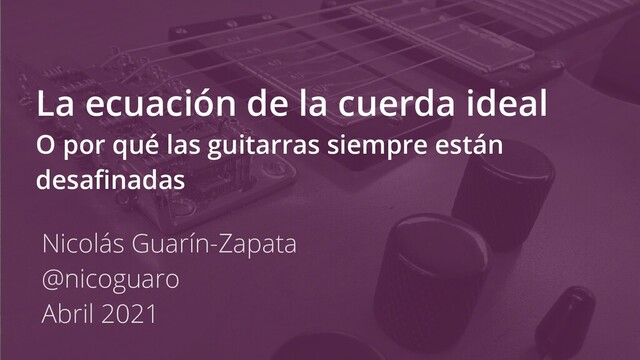

  1. La ecuación de la cuerda ideal
    O por qué las guitarras siempre están
    desafinadas
    Nicolás Guarín-Zapata
    @nicoguaro
    Abril 2021

    View Slide

  2. Contacto
    Twitter
    @nicoguaro
    GitHub
    nicoguaro
    Página web
    http://nicoguaro.github.io/
    Correo electrónico
    [email protected]

    View Slide

  3. La guitarra

    View Slide

  4. Esta es mi guitarra

    View Slide

  5. Algunas partes de la
    guitarra
    Hueso
    Puente
    Longitud
    de escala

    View Slide

  6. Modelo matemático

    View Slide

  7. Consideraciones
    La cuerda es muy larga en comparación con los
    desplazamientos que se presentan. Lo que nos lleva a
    tensiones constantes a lo largo de la cuerda.

    View Slide

  8. Consideraciones
    La cuerda es muy larga en comparación con su grosor.
    Lo que nos lleva a despreciar la rigidez a la flexión de la
    cuerda.

    View Slide

  9. Consideraciones
    La cuerda es muy homogénea, es decir, su densidad de
    masa es la misma en todos los puntos.

    View Slide

  10. x
    y
    T1
    T2
    x x+ Δ x
    α
    β
    y
    Vamos a deducir la
    ecuación de la
    cuerda ideal a
    partir de un
    balance de fuerza
    horizontal.

    View Slide

  11. x
    y
    T1
    T2
    x x+ Δ x
    α
    β
    y
    Asumimos que los
    desplazamientos son
    pequeños

    View Slide

  12. x
    y
    T1
    T2
    x x+ Δ x
    α
    β
    y

    View Slide

  13. x
    y
    T1
    T2
    x x+ Δ x
    α
    β
    y

    View Slide

  14. x
    y
    T1
    T2
    x x+ Δ x
    α
    β
    y
    Asumimos que es
    homogénea

    View Slide

  15. x
    y
    T1
    T2
    x x+ Δ x
    α
    β
    y

    View Slide

  16. x
    y
    T1
    T2
    x x+ Δ x
    α
    β
    y

    View Slide

  17. x
    y
    T1
    T2
    x x+ Δ x
    α
    β
    y
    Tenemos ángulos
    pequeños en ambos
    extremos

    View Slide

  18. x
    y
    T1
    T2
    x x+ Δ x
    α
    β
    y
    Esta es la ecuación de
    onda

    View Slide

  19. x
    y
    T1
    T2
    x x+ Δ x
    α
    β
    y
    Su velocidad es

    View Slide

  20. Modos de vibración de
    la cuerda

    View Slide

  21. La forma en la que cambiamos la frecuencia de
    las cuerdas para hacer música es cambiando su
    longitud efectiva (L
    n
    ).

    View Slide

  22. La forma en la que cambiamos la frecuencia de
    las cuerdas para hacer música es cambiando su
    longitud efectiva

    View Slide

  23. La frecuencia para la cuerda está dada por

    View Slide

  24. Esto podemos usarlo para diseñar el diapasón

    View Slide

  25. Podemos ver que este sólo tenemos parámetros
    geométricos en el diseño.

    View Slide

  26. View Slide

  27. Considerando “grandes”
    desplazamientos

    View Slide

  28. En este caso las
    ecuaciones se
    complican “un poco”

    View Slide

  29. Este efecto no es tan importante como
    despreciar la rigidez

    View Slide

  30. El siguiente artículo discute en detalle este modelo:
    Carrier, G. F. (1945). On the non-linear vibration problem
    of the elastic string. Quarterly of Applied Mathematics,
    3(2), 157-165.

    View Slide

  31. Considerando la rigidez a la
    flexión de la cuerda

    View Slide

  32. En el caso de considerar la
    rigidez de la cuerda es
    necesario hacer un balance
    de fuerzas y otro de
    momentos.
    p

    View Slide

  33. En este caso, la ecuación resultante es la
    siguiente

    View Slide

  34. Esto podemos usarlo para diseñar el diapasón

    View Slide

  35. Con
    Y ya el diseño no depende sólo de parámetros
    geométricos.

    View Slide

  36. View Slide

  37. ¿Cómo mitigar el problema?
    Una opción para mitigar el
    problema es usar cuerdas
    entorchadas que añaden
    masa pero no rigidez.

    View Slide

  38. Considerando incrementos en
    tensión

    View Slide

  39. Una cuerda siendo tocada luce así
    h
    L
    a

    View Slide

  40. El incremento en tensión sería

    View Slide

  41. Esto implica un incremento en la frecuencia
    a medida que nos movemos en el diapasón.

    View Slide

  42. La solución suele ser incrementar un poco
    la longitud de escala, es decir, alejar un
    poco el puente del hueso. Proceso al que
    se suele llamar octavar la guitarra.

    View Slide

  43. ¿Dónde puedo leer más?

    View Slide

  44. Artículos
    Nicolás Guarín-Zapata (2021). Design of a
    fretboard using the stiff string equation. Sin
    publicar
    Carrier, G. F. (1945). On the non-linear vibration
    problem of the elastic string. Quarterly of
    Applied Mathematics, 3(2), 157-165.

    View Slide

  45. Libros

    View Slide

  46. ¿Qué preguntas tienen?

    View Slide
